Présentation du sujet

Difficile

Expériences de physique à bord de l'ISS : mouvement d'une goutte chargée, figures de Chladni et ralentissement d'atomes par laser

Le sujet, composé de trois parties totalement indépendantes, s'appuie sur des expériences réalisées en apesanteur à bord de l'ISS. La première partie étudie le mouvement d'une goutte d'eau chargée autour d'une aiguille chargée. La deuxième partie modélise les figures de Chladni obtenues sur une plaque vibrante. La troisième partie étudie le ralentissement d'atomes par laser, étape nécessaire à l'obtention d'un condensat de Bose-Einstein.

1Partie I : mouvement d'une goutte d'eau autour d'une aiguilleÉtablissement du champ et du potentiel créés par l'aiguille chargée, étude énergétique du mouvement de la goutte, puis prise en compte des frottements de l'air.
2Partie II : motifs de vibration sur une plaque, figures de ChladniModélisation de la propagation des ondes acoustiques dans les solides puis de la vibration en flexion d'une plaque selon la théorie de Kirchhoff-Love, comparée à des résultats expérimentaux.
3Partie III : ralentissement de la matière et condensation de Bose-EinsteinÉtude du modèle de l'électron élastiquement lié, de l'interaction lumière-matière pour obtenir la force radiative, puis prise en compte de l'effet Doppler pour le ralentissement d'atomes par laser.

Difficile. Le rapport signale de nombreuses questions très peu réussies dans les trois parties (Q10, Q25, Q35, Q43 notamment), certaines qualifiées de 'très peu réussie' ou 'calculs rarement aboutis'.

Ce qu'a observé le jury

6 erreurs relevées

Démonstration circulaire de la planéité du mouvement · Confusion giga/méga · Argumentaires fabriqués pour retrouver le résultat attendu

Le jury a été désagréablement surpris par le manque de rédaction dans de nombreuses copies, qui se limitent à une succession de calculs sans schéma ni explication. Il recommande de ne pas papillonner sur des questions isolées et souligne que les candidats ayant progressé régulièrement dans le sujet réussissent souvent mieux. Les applications numériques sont jugées trop souvent erronées alors que les résultats littéraux sont corrects.

Les erreurs les plus sanctionnées

1
Démonstration circulaire de la planéité du mouvementQ3
Démontrer que le mouvement est plan en le supposant plan dès le départ n'est pas rigoureux, alors que cette erreur est fréquente.
« démontrer que le mouvement est plan en le supposant plan initialement n’est pas très rigoureux! »
2
Confusion giga/mégaQ15
Le jury note une confusion fréquente entre les préfixes giga et méga dans les applications numériques.
« Le jury a noté une confusion fréquente entre giga et méga. »
3
Argumentaires fabriqués pour retrouver le résultat attenduQ19
De nombreuses copies développent un raisonnement faux pour arriver malgré tout au résultat donné dans l'énoncé, ce qui est systématiquement sanctionné.
« De très nombreuses copies développent un argumentaire faux pour arriver miraculeusement au résultat, ce qui est évidemment sanctionné. »
4
Condition d'approximation insuffisamment justifiéeQ33
Beaucoup de candidats se contentent d'une condition insuffisante sur la comparaison des champs, et la seconde partie de la question n'est que très rarement traitée.
5
Produit scalaire apparu sans justificationQ42
La plupart des candidats ayant traité cette question font apparaître le produit scalaire attendu sans en justifier l'origine.
« La plupart des candidats l’ayant traitée ont fait apparaître le produit scalaire par magie. »
6
Effet Doppler et ralentissement des atomes non comprisQ43
Les problématiques liées à la prise en compte de l'effet Doppler pour ralentir efficacement les atomes n'ont presque jamais été comprises.
« Les problématiques de ralentissement liées à l’effet Doppler n’ont presque jamais été comprises. »

Ce qui a été bien réussi

La question 21 a souvent été réussie lorsque les précédentes l'étaient.
La question 27, sur la célérité des ondes sonores, a été assez bien réussie.
La question 40 a été plutôt bien réussie, même si l'application numérique restait trop souvent erronée.
Les questions 38-39, bien que très peu traitées, ont été réussies par les rares candidats les ayant abordées.

Conseils du jury

Rédiger avec des schémas et des explications plutôt qu'une simple succession de calculs.
Soigner l'écriture : encadrer les résultats et numéroter les questions pour faciliter la correction.
Avancer régulièrement sur l'ensemble du sujet plutôt que de papillonner sur des questions isolées.
Utiliser le brouillon pour les développements littéraux subtils avant de rédiger la copie au propre.
Vérifier la fiabilité des applications numériques : chiffres significatifs corrects et unité systématiquement précisée.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

43 questions

Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.

43 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.

Voir les 35 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

ECOLES NORMALES SUPERIEURES ECOLE POLYTECHNIQUE

CONCOURS D'ADMISSION 2024

MERCREDI 17 AVRIL 2024 08h00-12h00

FILIERE PSI - Epreuve n

^\circ4

PHYSIQUE (XSR)

Expériences de physique à bord de l'ISS

Depuis sa mise sur orbite, la Station Spatiale Internationale (ISS) abrite des modules-laboratoires permettant de réaliser des expériences de pointe dans l'espace et en microgravité. L'ISS étant le fruit d'une coopération internationale, elle comporte plusieurs modules : le laboratoire européen Columbus, le module américain Destiny, le module japonais Kibō, et le module russe Nauka. Depuis son lancement, plus de 3000 expériences ont été réalisées à bord allant de la physiologie à la physique fondamentale, en passant par la science des matériaux, la physique des fluides et l'astrophysique. Chaque mission réalisée par les spationautes comporte son programme scientifique et de recherche. Nous nous intéressons dans ce sujet à quelques expériences qui ont été conduites dans l'ISS lors des dix dernières années. Certaines expériences et certaines modélisations qui sont décrites dans ce sujet ne font pas directement appel à une situation de microgravité.

Les applications numériques seront effectuées avec la précision qu'un calcul à la main permet aisément, et (sauf mention contraire) sans excéder deux chiffres significatifs. Les ordres de grandeur seront donnés avec un seul chiffre significatif. Les données numériques ont été choisies pour rendre aisés les calculs.
$_↘$ Les références des questions abordées devront être indiquées de façon claire.

Le sujet comporte douze pages : les trois parties constituant ce sujet sont indépendantes et peuvent être traitées séparément.

Notations, formulaire et données numériques.

En coordonnées cylindriques, l'opérateur gradient appliqué à une fonction scalaire $g$ s'écrit

grad^(\to-)g = (\partialg)/(\partialr)e⃗_r + 1/r(\partialg)/(\partialθ)e⃗_θ + (\partialg)/(\partialz)e⃗_z

Viscosité dynamique de l'air : $η = 1, 8 \times 10^(- 5) Pa.s$
Masse volumique de l'air : $ρ_a = 1, 2 kg \cdot m^(- 3)$
Conductivité thermique de l'air : $κ = 2, 4 \times 10^(- 2) W.K^(- 1).m^(- 1)$
Capacité thermique massique de l'air à pression constante : $c_p = 1, 0 \times 10^3 J.K^(- 1).kg^(- 1)$
Masse volumique de l'eau : $ρ = 1, 0 \times 10^3 kg \cdot m^(- 3)$
Accélération de la pesanteur terrestre : $g = 9, 8 m \cdot s^(- 2)$
Masse volumique de l'aluminium : $ρ = 2, 7 \times 10^3 kg \cdot m^(- 3)$
Module de Young de l'aluminium : $E = 6, 9 \times 10^1 GPa$
Coefficient de Poisson de l'aluminium : $ν = 3, 3 \times 10^(- 1)$
Masse d'un atome de rubidium : $M = 1, 4 \times 10^(- 25) kg$
Largeur radiative : $Γ/2π = 6, 0MHz$
Longueur d'onde du laser : $λ = 8, 0 \times 10^2 nm$
Célérité de la lumière dans le vide : $c = 3, 0 \times 10^8 m.s^(- 1)$
Charge élémentaire : $e = 1, 6 \times 10^(- 19)C$
Taille typique d'un atome : $R = 10^(- 10) m$
Masse de l'électron : $m = 9, 1 \times 10^(- 31) kg$
Permittivité du vide : $ε_0 = 8, 9 \times 10^(- 12) F.m^(- 1)$
Constante de Boltzmann : $k_B = 1, 4 \times 10^(- 23) J.K^(- 1)$
Constante de Planck : $h = 6, 6 \times 10^(- 34) J.s$

I Mouvement d'une goutte d'eau autour d'une aiguille

En 2012, l'astronaute américain Don PETTIT réalise à bord de l'ISS l'expérience suivante : il frotte une aiguille à tricoter en nylon avec une feuille de papier, ce qui a pour effet de charger l'aiguille supposée infiniment fine avec une densité linéique de charge

λ < 0

considérée constante et uniforme. Dans le même temps, il crée au voisinage de l'aiguille une goutte d'eau de masse

m

et de rayon

R \approx 2 mm

à laquelle il donne une charge

q > 0

. Il constate que la goutte se met en orbite autour de l'aiguille, avec une pseudo-période de l'ordre de 3 s à une distance de l'aiguille de l'ordre de 1 cm . Le mouvement dure jusqu'à ce que la goutte s'écrase sur l'aiguille.

Figure 1 - Expérience de D. Pettit. La flèche grisée indique une rotation de la goutte autour de l'axe de l'aiguille.

Pour décrire cette situation, on se place dans un repère orthonormé muni des coordonnées cylindriques (

O, e⃗_r, e⃗_θ, e⃗_z

), l'axe

Oz

étant confondu avec l'axe de l'aiguille. La position de la goutte, supposée ponctuelle, est repérée à tout instant par le point

M(r, θ, z)

I.A Champ et potentiel électrostatiques produits par l'aiguille

En assimilant l'aiguille à un fil infini, établir l'expression du champ électrostatique $E⃗$ (M) produit par l'aiguille en fonction de $λ, ε_0$ et $r$ .
En déduire, à une constante additive près, le potentiel électrostatique $V(M)$ produit par l'aiguille.

I.B Étude du mouvement de la goutte

Dans un premier temps, on néglige les frottements de l'air sur la goutte, supposée de masse constante. Initialement,

r(0) = r_0, z(0) = 0, v⃗(0) = v_0 e_θ\to

.
3. Justifier que le mouvement est plan. En utilisant le théorème du moment cinétique, déterminer l'expression de

θ˙ = (dθ)/(dt)

en fonction de

r, r_0

v_0

.
4. Montrer que l'énergie mécanique de la goutte peut s'exprimer sous la forme suivante :

E_m = 1/2mr˙^2 + E_(p, eff)(r)

où

E_(p, eff)(r) = α/(r^2) + βlnr

r˙ = (dr)/(dt)

. On explicitera les constantes positives

α

β

en fonction de

ε_0, m, r_0, v_0, q

λ

.
5. Tracer, en la justifiant, l'allure de l'énergie potentielle effective

r \mapsto E_(p, eff)(r)

. Conclure sur la nature des mouvements possibles de la goutte et sur l'existence d'états de diffusion.
6. On s'intéresse au cas d'un mouvement circulaire de rayon

r_0

. Établir l'expression de la vitesse de la goutte autour de l'aiguille en fonction de

q, λ, m

ε_0

, indépendamment de

r_0

. Conclure sur la stabilité de la trajectoire.

La vitesse initiale de la goutte est maintenant

v⃗(0) = v_0 e⃗_θ + z˙(0)e⃗_z

, avec

z˙(0) = (dz)/(dt)(t = 0)

non nulle.
7. Décrire le mouvement. On constate que si

z˙(0)

n'est « pas trop grand », la goutte arrivée au bout de l'aiguille peut effectuer des allers-retours le long de l'aiguille. Expliquer cette observation et préciser ce que signifie << pas trop grand >> dans ce contexte.

I.C Prise en compte des frottements de l'air

Du fait des frottements de l'air sur la goutte, on observe que celle-ci finit par s'écraser sur l'aiguille au bout de plusieurs dizaines de secondes, après avoir effectué un certain nombre de tours. Pour simplifier, on suppose que la trajectoire de la goutte reste quasi-circulaire à tout instant,

r(0) = r_0

z˙(0) = 0

. Afin de modéliser l'influence des frottements sur le mouvement de la goutte, on propose deux expressions de force différentes, données ci-dessous :

l'une proportionnelle à la vitesse, $F⃗_1 = - k_1 v⃗$ avec $k_1 = 6πηR$ ;
l'autre proportionnelle au carré de la vitesse, $F⃗_2 = - k_2‖v⃗‖v⃗$ avec $k_2 = 1/4ρ_a πR^2$ .

La viscosité dynamique de l'air est notée

η

ρ_a

désigne la masse volumique de l'air.
8. Rappeler la définition et l'interprétation du nombre de Reynolds. Par un calcul d'ordre de grandeur, préciser et justifier le choix de la force de frottement.
9. On réalise l'approximation suivante : la trajectoire est considérée comme localement circulaire, c'est-à-dire que sur un tour,

r(t) \approx

cste. En déduire que

v

est une constante et donner son expression en fonction de

q, λ, ε_0

m

.
10. La goutte tend tout de même à s'écraser sur l'aiguille à cause de la force de frottement. Exprimer la puissance instantanée, notée

P

, cédée par cette force à la goutte d'eau. Par un bilan d'énergie mécanique, montrer que le rayon de la trajectoire obéit à l'équation différentielle

(dr)/(dt) = - r/τ

où

τ

est une grandeur à exprimer en fonction de

k_1

k_2

, et

m

.
11. En déduire la loi d'évolution

r(t)

. Évaluer numériquement la durée de chute de la goutte et commenter le résultat.
12. Calculer la variation relative de rayon au début de la trajectoire lorsque la goutte a effectué un tour autour de l'aiguille. Commenter la validité de l'approximation réalisée à la question 9.
13. On examine dans cette question la faisabilité de cette expérience sur Terre. Dans le cas du mouvement circulaire étudié précédemment, comparer en norme la force exercée par l'aiguille sur la goutte au poids que subirait la goutte sur Terre. Conclure quant à la faisabilité de cette expérience sur Terre.

II Motifs de vibration sur une plaque : figures de Chladni

Lorsque l'on fail vibrer une plaque sur laquelle on place des particules comme du sel ou du sable, on observe des endroits où elle ne vibre pas et d'autres où, au contraire, les vibrations sont fortes.

Ceci entraîne une agglomération de particules dans les lieux non vibrants, faisant émerger des formes baptisées figures de Chladni, en hommage au physicien E. Chladni qui les a découvertes en 1787. Ces figures dépendent en particulier de la fréquence de vibration, de la forme et des dimensions de la plaque choisie. Lors de sa dernière mission dans la Station Spatiale Internationale, Thomas Pesquet a eu l'occasion de revisiter cette expérience en trois dimensions, en plaçant dans un tube des particules et en les soumettant à des ondes ultrasonores, en l'absence de gravité. Cette expérience a été réalisée grâce au démonstrateur technologique TetrISS et sur proposition d'un groupe d'étudiants ayant participé au concours << Génération ISS >>.

On étudie dans cette partie l'expérience historique de Chladni.

II.A Propagation d'ondes acoustiques dans les solides

La propagation des ondes acoustiques dans les solides peut être décrite par un modèle permettant d'exprimer la célérité des ondes en fonction de grandeurs physiques mésoscopiques, à savoir la masse volumique et le module de Young. Le module de Young, noté

E

, est défini à partir de la loi de HOOKE, exprimant la norme de la force élémentaire

δF

à appliquer à une portion de solide de surface élémentaire

dS

pour créer un allongement relatif

\partialξ/\partialx

dans la direction

x

, orthogonalement à

dS

δF = E(\partialξ)/(\partialx) dS

Dans cette loi,

ξ

représente le déplacement de la surface

dS

par rapport à sa position d'équilibre.
On propose de retrouver l'équation (3) en effectuant un raisonnement à l'échelle microscopique. Considérons un modèle simplifié dans lequel tous les atomes sont disposés sur les nœeuds d'un réseau cubique. On note

r_0

la distance entre atomes au repos et

δN

le nombre de liaisons traversant une section droite d'aire

dS

normale à la force mésoscopique appliquée. On suppose que la force de résistance à la traction microscopique de chaque liaison, faiblement étirée de

r_0

r

, peut être modélisée par un rappel élastique de la forme

k(r - r_0)

avec

k

la constante de raideur de la liaison exprimée en N.m

^(- 1)

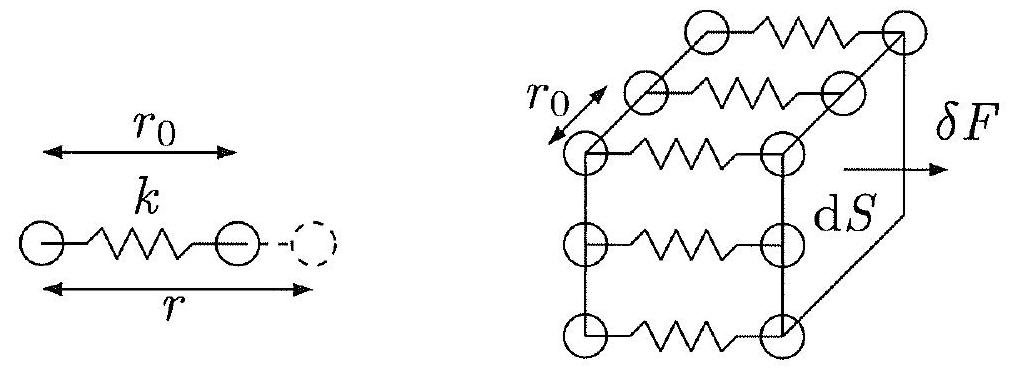

Figure 2 - Modélisation microscopique des liaisons entre atomes dans un réseau cubique.

Exprimer $δN$ en fonction de d $S$ et $r_0$ . Déterminer l'expression de la force $δF$ et en déduire l'expression du module de Young $E$ en fonction des paramètres microscopiques $k$ et $r_0$ .
Donner un ordre de grandeur du paramètre de maille d'un métal. Pour une liaison métallique pure, on donne $k \in [15, 40]N.m^(- 1)$ . En déduire une estimation numérique de $E$ . Comparer à la valeur tabulée de l'aluminium.

On étudie dans la suite la propagation d'une onde acoustique dans un solide de masse volumique

ρ

, de module de Young

E

, de longueur

L

et de section

S

uniforme, dans le référentiel terrestre supposé galiléen. On considère une fine tranche initialement comprise entre les surfaces d'abscisses

x

x + dx

. A un instant

t

quelconque, ces surfaces sont respectivement situées en

x + ξ(x, t)

x + dx + ξ(x + dx, t)

. Les déformations sont supposées suffisamment petites pour pouvoir se limiter à l'ordre le plus bas non nul en la perturbation

ξ(x, t)

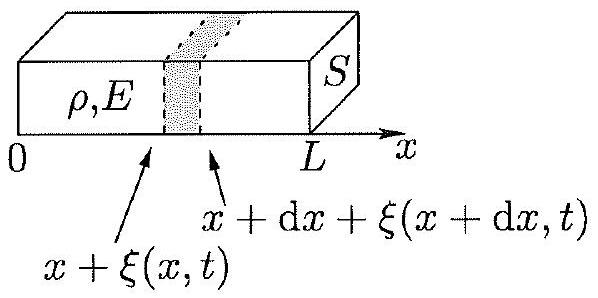

Figure 3 - Propagation d'une onde dans un solide de masse volumique

ρ

et de module de Young

E

. La partie grisée du solide représente la portion du solide comprise entre les abscisses

x + ξ(x, t)

x + dx + ξ(x + dx, t)

Justifier que la largeur de la tranche à l'instant $t$ reste approximativement égale à $dx$ , puis déterminer la résultante des forces exercées sur la tranche considérée de la part des tranches adjacentes.
Montrer que la perturbation $ξ(x, t)$ obéit à l'équation de D'Alembert. Exprimer la célérité $c$ associée en fonction de $E$ et $ρ$ , et vérifier sa dimension.
Calculer numériquement $c$ dans le cas de l'aluminium.

II.B Vibration d'une plaque en flexion pure

Dans un second modèle, on propose de modéliser les vibrations de la plaque dans l'expérience de Chladni par des déformations en flexion. Selon la théorie des plaques minces de Kirchhoff-Love, le déplacement vertical

z(x, y, t)

de la plaque est régi par l'équation suivante

DΔ(Δz) + ρh(\partial^2 z)/(\partialt^2) = 0

Dans cette équation,

Δ

représente l'opérateur laplacien et

Δ(Δz)

est donc le laplacien du laplacien du champ

z

. Par ailleurs,

ρ

désigne la masse volumique,

h

l'épaisseur de la plaque et

D

la rigidité en flexion de la plaque, elle-même définie par

D = (Eh^3)/(12(1 - ν^2)),

avec

ν

, un coefficient sans dimension, appelé coefficient de POISSON. Lorsqu'un effort est appliqué dans une direction, le matériau peut se déformer selon d'autres directions. Le coefficient de POISSON d'un matériau est donc défini comme le rapport du rétrécissement relatif dans une direction orthogonale à l'effort (compté positivement si le matériau est effectivement rétréci) sur l'allongement relatif dans la direction de l'effort.

Considérons un matériau isotrope, de forme cubique, de côté

ℓ

et de volume

V

. On l'allonge d'une quantité

δℓ = εℓ

(avec

|ε|≪1

) selon l'une de ses directions principales. Son volume augmente alors d'une quantité

δV

.
19. Pour de petites déformations, montrer que la variation relative de volume s'écrit

(δV)/V = ε(1 - 2ν).

En déduire la valeur de

ν

pour un matériau parfaitement incompressible.
On cherche une solution de l'équation des ondes de flexion de type onde plane progressive harmonique, de pulsation

ω

et de vecteur d'onde

K⃗ = Ku⃗

avec

u⃗

un vecteur unitaire dans le plan (

xy

).
20. Déterminer la relation de dispersion

ω = f(K)

, puis les vitesses de phase

v_φ

et de groupe

v_g

II.C Comparaison avec les résultats expérimentaux

FIGURE 4 - Figures de Chladni observées avec la plaque d'épaisseur

h_1 = 1mm

. Pour chaque mode de résonance (un motif spatial), on précise la fréquence

f_i

associée, avec

i = 1, \dots, 12

. Source : The Journal of the Acoustical Society of America 137 (2015).

On cherche à confronter les modèles théoriques précédents à l'expérience. On dispose de trois plaques carrées en aluminium, de côté

a = 24, 0 cm

et d'épaisseurs respectives

h_1 = 1 mm, h_2 = 2 mm

h_3 = 5 mm

. On visse la plaque d'épaisseur

h_1

en son centre à une tige métallique. Après avoir saupoudré la plaque de billes de silice de diamètre

0, 3 mm

, on la place sous une cloche à vide et on impose à la tige un mouvement vertical sinusoïdal, dont l'amplitude et la fréquence sont contrôlées via un générateur de tension. Pour certaines fréquences particulières, notées

f_i

, où

i

est un entier naturel, on observe des figures de CHLADNI sur la plaque. La figure 4 illustre certains motifs observés expérimentalement.
22. Pour une onde stationnaire harmonique (monochromatique) solution de l'équation de D'AlemBERT, rappeler l'expression de la distance entre deux nœuds de vibration consécutifs en fonction de la longueur d'onde

λ

. En estimant numériquement l'écart moyen entre deux lignes nodales voisines sur l'une des photos de la figure 4, montrer que le modèle décrit dans la sous-partie II.A est à exclure.

On considère à présent le modèle de vibration en flexion. On cherche à tester la validité de la relation de dispersion obtenue à la question 20 .

On étudie tout d'abord l'influence de l'épaisseur

h

, pour une valeur de

K

fixée. On reporte dans le tableau ci-après les fréquences qu'il a fallu imposer pour obtenir la même figure de CHLADNI représentée en haut à gauche sur la figure 4, pour chacune des plaques.

Épaisseur de la plaque	$h_1 = 1 mm$	$h_2 = 2 mm$	$h_3 = 5 mm$
$f_1(Hz)$	630	1300	3200

TABLEAU 1 - Influence de l'épaisseur de la plaque sur la fréquence d'un mode donné.

Analyser la cohérence des résultats avec le modèle. Expliquer les origines des éventuels écarts au modèle.

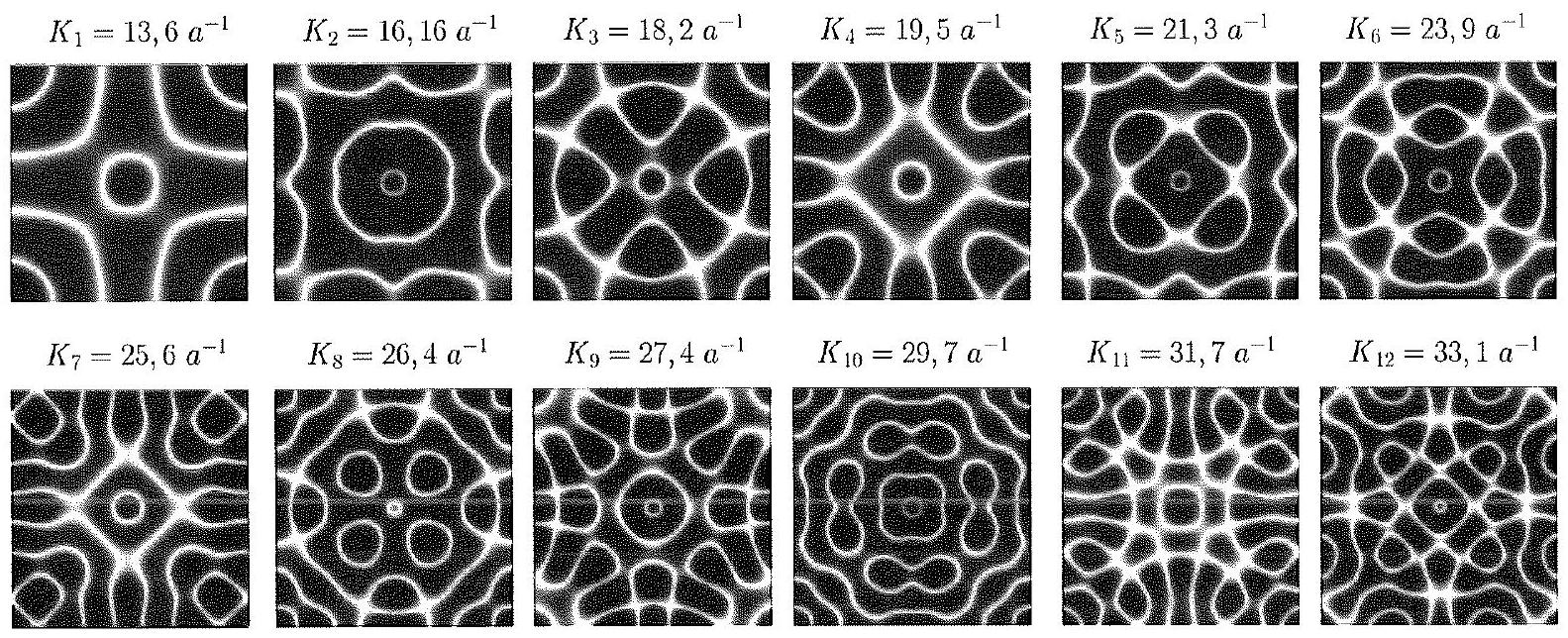

Figure 5 - Valeurs de

K_i

correspondant aux modes associés aux figures de Chladni illustrées sur la figure 4. Les motifs représentés sur la figure sont issus de simulations numériques. Source : The Journal of the Acoustical Society of America 137 (2015).

On étudie à présent l'influence de

K

, pour une épaisseur de la plaque fixée, avec

h = h_1 = 1 mm

. Les conditions aux limites n'étant pas celles d'une plaque simplement supportée (les bords sont libres de vibrer), les expressions de

K_x

K_y

sont plus complexes que celles obtenues à la question 21. Par des simulations numériques non décrites dans ce sujet, il est toutefois possible de remonter aux valeurs de

K_i

, associées à chacun des modes présentés sur la figure 4, et exprimées en fonction de

a^(- 1)

sur la figure 5 . On reporte les résultats expérimentaux obtenus sur la figure 6 .
24. Comparer quantitativement l'ajustement tiré des résultats expérimentaux de la figure 6 et la relation de dispersion trouvée à la question 20. Conclure.

L'expérience embarquée à bord de l'ISS a pour but d'observer des figures de CHLADNI en trois dimensions, en l'absence de gravité. Deux émetteurs à ultrasons de fréquence 40 kHz permettent de générer des ondes stationnaires dans un tube, et des billes en acier placées à l'intérieur sont susceptibles de s'immobiliser sur les nœuds de vibration. Un moteur pas à pas permet de faire varier la distance entre les émetteurs, modifiant ainsi les figures observées.
25. Proposer une hypothèse permettant d'assurer que l'agitation thermique de l'air ne va pas perturber l'observation d'une figure de CHLADNI dans ce cas de figure.

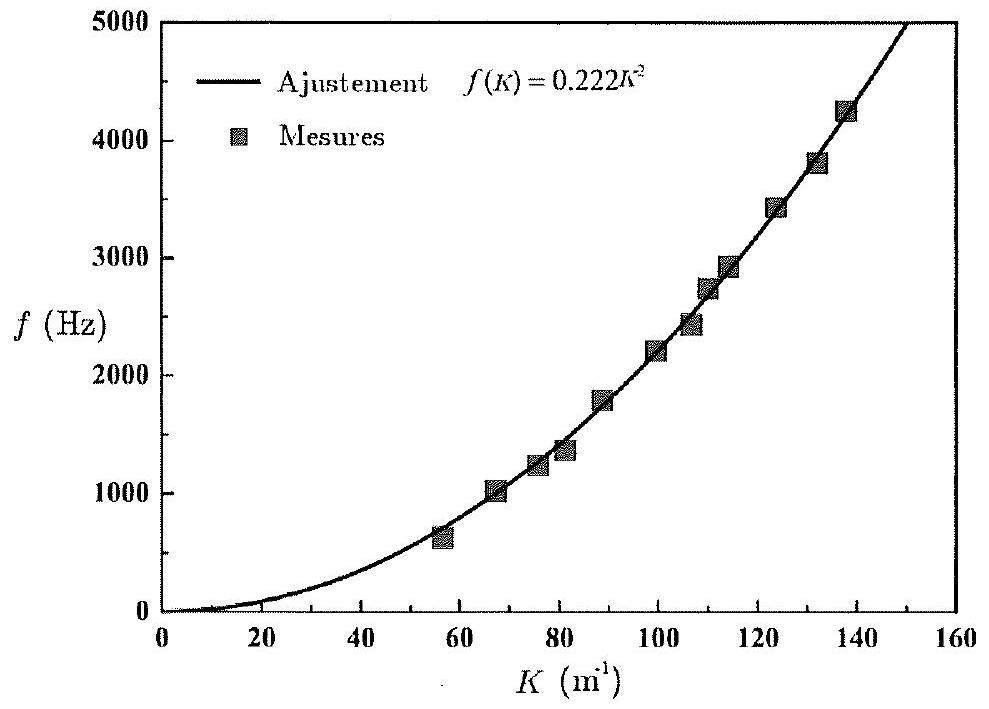

Figure 6 - Évolution de la fréquence

f_i

des modes de résonance en fonction du nombre d'onde

K_i

. L'ajustement en traits pleins a pour équation

f(K) = 0, 222K^2

. Source : The Journal of the Acoustical Society of America 137 (2015).

Rappeler l'ordre de grandeur de la célérité du son dans l'air dans les conditions usuelles de température et de pression. En supposant des transferts thermiques purement conductifs, vérifier la validité de l'hypothèse précédente à partir d'un raisonnement en ordre de grandeur.

III Ralentissement de la matière et condensation de Bose-Einstein

À partir des travaux théoriques de Bose et Einstein, qui avaient prédit un nouvel état de la matière, la réalisation expérimentale du premier condensat de BOSE-EINSTEIN a eu lieu en 1995 et a été récompensée par le prix Nobel en 2001, décerné aux physiciens E. Cornell, C. Wieman et W. Ketterle. Parmi les expériences de physique fondamentale réalisées à bord de l'ISS, dans le Cold Atom Laboratory mis en service en 2018, le premier condensat de Bose-Einstein dans un environnement de microgravité a pu être obtenu en Juin 2020. L'avantage de la microgravité est de permettre de maintenir le condensat en suspension pendant une à quelques secondes, la durée de vie du condensat sur Terre étant beaucoup plus courte en raison de la gravité. Cette première technologique a donné lieu à une publication dans la revue Nature, "Observation of Bose-Einstein condensates in an Earth-orbiting research lab", David. C. Aveline et al., Nature 582, 193-197 (2020).

La réalisation d'états particuliers de la matière, comme les condensats de Bose-EINSTEIN, nécessite de se placer dans des conditions où la nature quantique des particules apparaît, et notamment de ralentir et de refroidir la matière. Dans cette partie, on désire mettre en évidence les différents effets responsables du ralentissement d'atomes neutres. On étudie en particulier les atomes de Rubidium pour les applications numériques. Cette partie est constituée de trois sous-parties relativement indépendantes : l'une traite du modèle de l'électron élastiquement lié, la deuxième des forces radiatives responsables du ralentissement, et enfin la dernière, de la prise en compte de l'effet Doppler dans le ralentissement d'atomes.

Dans toute cette partie, on se place dans un référentiel supposé galiléen, muni d'un repère cartésien (

O, e⃗_x, e⃗_y, e⃗_z

). Un point M de l'espace est repéré à tout instant par les coordonnées (

x, y, z

III.A Modèle de l'électron élastiquement lié

Comprendre l'origine et la forme des raies spectrales d'une source lumineuse nécessite l'élaboration de la physique quantique. Cependant, certains modèles classiques furent mis en place dès la découverte de l'électron. Ce premier modèle permet par la suite de comprendre l'interaction d'une onde avec la matière dans le but de ralentir des atomes.

Dans le modèle de J.J. Thomson, l'électron se déplace dans une boule uniformément chargée de densité volumique de charge

ρ

, de rayon

R

et de charge totale

q = e

: on parle du modèle de l'électron élastiquement lié. On note O le barycentre des charges positives de l'atome, confondu avec le centre de la boule chargée, et

M

le point matérialisant la position de l'électron qui se déplace à l'intérieur de celle-ci.

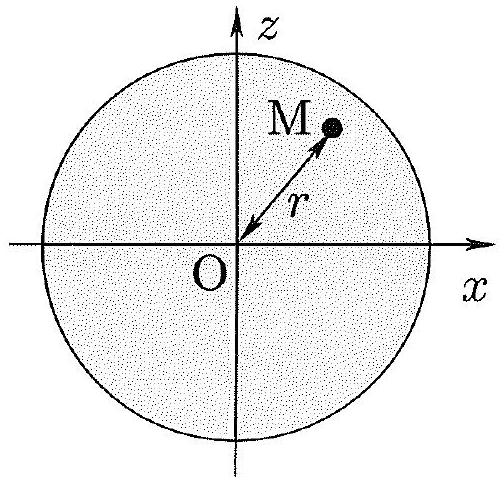

Figure 7 - Modèle de Thomson : schéma en coupe dans le plan (

xOz

). La partie grisée représente la densité volumique de charge

ρ

positive.

On propose ici de déterminer l'expression de la force s'exerçant sur l'électron en l'absence de forces extérieures à l'atome. On note

r⃗(t) = OM^(\to-)(t)

le vecteur position de l'électron en fonction du temps.
27. En utilisant le théorème de GAUSS, déterminer l'expression du champ électrique

E⃗(M)

à une distance

r < R

. En déduire que la force électrique subie par l'électron peut s'écrire sous la forme d'une force de rappel élastique de longueur à vide nulle et de constante de raideur

k

, dont l'expression sera donnée en fonction de

e, ε_0

R

.
28. On suppose qu'à

t = 0

l'électron se situe à une distance

r_0

du centre O , barycentre des charges positives, et sans vitesse initiale. En l'absence de toute autre force, montrer que

r(t) = r_0 cos(ω_0 t)

. On donnera l'expression de la pulsation propre

ω_0

.
29. Dans ce modèle, on admet que le mouvement de l'électron engendre une onde électromagnétique, à l'origine des raies spectrales de l'atome. Donner un ordre de grandeur numérique de la constante de raideur

k

pour une raie spectrale dans le visible.
30. Exprimer l'énergie mécanique

E_m

de l'électron à

t = 0

et à une date quelconque

t

La théorie classique du rayonnement électromagnétique montre que toute charge accélérée rayonne de l'énergie. Ceci impose que l'électron en mouvement va perdre de l'énergie par émission d'ondes électromagnétiques. La puissance

P

perdue par rayonnement sur une période est donnée par la formule de Larmor :

P = (e^2)/(6πε_0 c^3)⟨r¨^2(t)⟩,

avec

⟨..

é é é ⟩lavaleurmoyenneeffectuéesurunepérioded^' oscillation.Afindeprendreencomptel^' énergie

perdue par rayonnement, on considère que le mouvement de l'électron est décrit par l'expression

r(t) = r_0(t)cos(ω_0 t)

, avec

r_0(t)

une fonction dépendant du temps. On suppose que la fonction

r_0(t)

a une durée caractéristique de variation très grande devant la période

T_0 = 2π/ω_0

d'oscillation. On peut donc considérer que l'expression de l'énergie mécanique établie à la question 30 reste valable à un instant

t

donné.
31. Après avoir exprimé

P(t)

en fonction de l'énergie mécanique

E_m(t)

et de quantités constantes, établir l'équation différentielle vérifiée par

E_m(t)

.
32. En déduire l'expression de la durée caractéristique

τ_0

de variation de l'énergie mécanique. Expliquer pourquoi

τ_0

est appelé « temps de vie de l'état excité >> d'un atome et donner un ordre de grandeur numérique de

τ_0

La perte d'énergie continue due au rayonnement d'ondes électromagnétiques peut être modélisée par une force de frottement fluide d'expression

f⃗ = - m/(τ_0)v⃗

, où

v⃗

est la vitesse de la charge accélérée. On supposera dans la suite que l'électron est également soumis à cette force de frottement.

III.B Interaction lumière-matière

On étudie dans cette section l'interaction lumière-matière entre un laser, modélisé par une onde électromagnétique de pulsation

ω

, et un atome dont la modélisation est identique à celle de la souspartie III.A. L'onde électromagnétique est supposée plane, harmonique (monochromatique), de pulsation

ω

et caractérisée par un champ électrique et un champ magnétique notés respectivement

E⃗(r⃗, t)

B⃗(r⃗, t)

Dans le cadre du modèle atomique précédent, l'électron est soumis à plusieurs forces énumérées ci-dessous :

la force de Lorentz;
la force de rappel élastique (établie à la question 27 );
la force de frottement fluide de la forme $f⃗ = - m/(τ_0)v⃗$ , modélisant les pertes par rayonnement.

Donner la condition permettant de négliger la composante magnétique de la force de Lorentz devant la composante électrique. On suppose cette condition réalisée dans la suite de l'étude. Justifier que le champ électrique associé au laser peut s'écrire $E⃗(r⃗, t) ≃ E⃗(0\to, t) = E⃗_0 cos(ωt)$ .

Sous l'effet du champ électrique du laser, un atome (ou une molécule) peut acquérir une polarisation, c'est-à-dire que le barycentre des charges positives, modélisant le noyau, et celui des charges négatives, modélisant le nuage électronique, ne sont plus confondus. On dit que l'atome est polarisable. L'atome acquiert alors un moment dipolaire induit par la sollicitation électrique, noté

p⃗ = - er⃗

, où

r⃗

est dirigé du barycentre des charges positives vers celui des charges négatives et traduit la distance entre les deux barycentres.

Le champ électrique du laser étant harmonique, on introduit la représentation complexe associée au champ électrique telle que

E⃗ = E_0^(\to-)e^(iωt),

où

i^2 = - 1

. De la même façon, on associe à la position

r(t)

du nuage électronique la grandeur complexe

r_-(t)

. On définit le désaccord

δ

par la différence entre la pulsation

ω

du laser et la pulsation propre

ω_0

du nuage électronique dans le cadre du modèle de l'électron élastiquement lié

: δ = ω - ω_0

. Dans toute la suite, on travaille avec une pulsation du laser proche de la pulsation propre, c'est-à-dire au voisinage de la résonance :

|δ|≪ω_0

.
34. Établir l'expression complexe de

r_-(t)

en fonction de

ω, ω_0, e, m

τ_0

notamment. En déduire l'expression complexe du moment dipolaire induit

p⃗_-

La relation entre le moment dipolaire induit

p⃗_-

et le champ électrique excitateur du laser

E⃗_-

s'écrit de la manière suivante

p_-\to = ε_0 α_-(ω)E⃗_-,

où

α_-(ω)

est la polarisabilité complexe de l'atome, dépendant de la pulsation

ω

. On introduit les parties réelle

α^'

et imaginaire

- α^('')

de la polarisabilité complexe, en notant

α_-(ω) = α^'(ω) - iα^('')(ω)

.
35. Exprimer la polarisabilité complexe

α_-(ω)

. Montrer que dans le cadre de l'approximation

|δ|≪ω_0

α^'

α^('')

peuvent se mettre sous la forme suivante :

α^' = - (α_0)/2(ω_0 δ)/(δ^2 + Γ^2/4) et α^('') = (α_0)/2(ω_0 Γ/2)/(δ^2 + Γ^2/4).

On exprimera

α_0

en fonction de

e, m, ε_0

ω_0

, et

Γ

en fonction de

τ_0

.
36. Déterminer la dimension de

α_0

. Proposer une interprétation physique de cette grandeur.

À partir des expressions des parties réelle et imaginaire de la polarisabilité dynamique

α_-(ω)

, on peut déduire l'expression de la force exercée par le faisceau laser sur l'atome, résultant de l'interaction de la lumière avec l'atome lui-même. Sans détailler les calculs, on admet que la force

F⃗

s'exerçant sur l'atome, appelée << force radiative >>, s'écrit

F⃗ = ℏk⃗Γ/2I/(I_(sat))(Γ^2/4)/(δ^2 + Γ^2/4) avec I_(sat) = (Γ^2 ℏc)/(2α_0 ω_0),

où

I

est l'intensité du laser associé au champ électromagnétique précédent de vecteur d'onde

k⃗

.
37. Représenter l'allure de la norme de

F⃗

en fonction du désaccord

δ

.
38. On définit l'intervalle de pulsation

Δω = ω_+ - ω_-

tel que

F(ω_\pm) = F_(max)/2

. Déterminer l'expression de

Δω

en fonction de

τ_0

.
39. Comparer la norme de la force

F⃗

à l'action de la pesanteur sur un atome de Rubidium, pour

I = I_(sat)

et à la résonance.

III.C Ralentissement d'atomes par laser

La sous-partie précédente a montré que l'interaction entre l'onde provenant du laser et l'atome est optimale si

ω ≃ ω_0(|δ|≪1)

. Cependant, le raisonnement précédent et les différentes étapes de calcul ont été conduits dans le cadre d'une situation où l'atome était immobile dans le référentiel du laboratoire. En pratique, les atomes constituant la vapeur atomique sont en équilibre thermique avec un thermostat de température

T

et les atomes ne sont pas immobiles : chaque atome est animé d'un mouvement en raison de l'agitation thermique.
40. En supposant le gaz d'atomes porté à une température de 1000 K , établir l'expression de la vitesse quadratique moyenne de ces atomes et l'estimer numériquement.

L'agitation thermique, en permettant des mouvements des atomes les uns par rapport aux autres et par rapport au référentiel du laboratoire, provoque une dispersion des fréquences propres

ω/2π

par effet Doppler. Cet élargissement du domaine des fréquences sur lequel les atomes vont pouvoir interagir avec le faisceau laser a des conséquences sur le ralentissement des atomes de la vapeur atomique. Nous cherchons à caractériser cet élargissement dans les questions suivantes.

Considérons un atome dont la position est matérialisée par le point R , en mouvement par rapport au référentiel du laboratoire avec une vitesse

v⃗

, et une source lumineuse S de période

T = 2π/ω

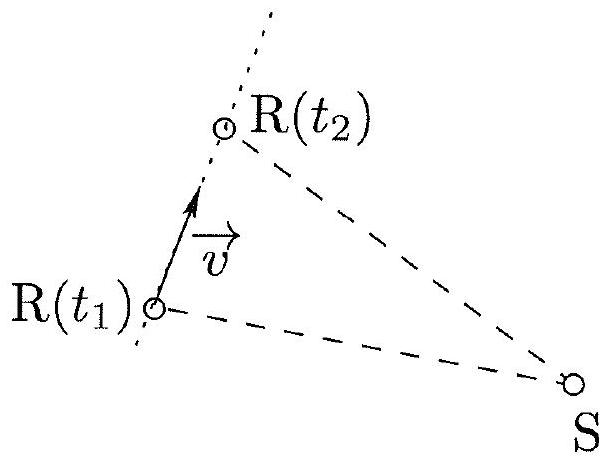

Figure 8 - Modélisation de l'effet Doppler lorsque le récepteur est en mouvement par rapport à la source, supposée immobile.

supposée fixe dans le référentiel du laboratoire. On s'intéresse ici à la pulsation de l'onde perçue par l'atome. La configuration est représentée sur le schéma de la figure 8.

On modélise l'émission de la source par des impulsions périodiques de période

T

. Une première impulsion est émise à l'instant

t_1

, une seconde à l'instant

t_2 = t_1 + T

. L'atome reçoit ces impulsions aux dates

t_1^'

t_2^'

, avec

t_2^' > t_1^'

.
41. Exprimer la période

T^' = t_2^' - t_1^'

perçue par l'atome en fonction des distances source-atome aux dates

t_2^'

t_1^'

, notées respectivement

SR(t_2^')

SR(t_1^')

, de

T

et de la célérité des ondes

c

.
42. La vitesse de déplacement

v

de l'atome par rapport à la source étant petite par rapport à la célérité

c

de la lumière (

v≪c

), les impulsions reçues par le récepteur sont infiniment rapprochées. À partir d'un développement limité en

t_2^' - t_1^'

et en introduisant le vecteur unitaire

u⃗

dirigé de la source vers l'atome, montrer que la pulsation

ω^'

perçue par l'atome s'écrit

ω^' = ω(1 - (v⃗ \cdot u⃗)/c).

On se place à une dimension. Quels atomes sont susceptibles d'être ralentis par le laser? Ce processus de ralentissement permet-il de les immobiliser complètement?

En pratique, pour éviter le défaut précédent lié à l'effet DOPPLER, on utilise deux faisceaux laser identiques émettant des ondes lumineuses selon la même direction mais dans des sens opposés. On parle de laser en configuration << contra-propageante >>. Dans cette configuration, les atomes sont effectivement ralentis. Par conséquent, l'agitation thermique dans la vapeur atomique diminue et la température décroît. Le ralentissement de la vapeur engendre bien un refroidissement du gaz atomique. Un nouvel état de la matière, appelé condensat de BOSE-EINSTEIN, peut alors apparaître sous certaines conditions, cet état étant une manifestation de la nature quantique des particules du gaz atomique.

Questions fréquentes

4 questions

Sur quels chapitres porte le sujet de physique X-ENS PSI 2024 ?

Le sujet associe électrostatique et mécanique du point autour d'une goutte chargée, propagation d'ondes et théorie des plaques minces pour les figures de Chladni, et interaction lumière-matière avec effet Doppler pour le ralentissement d'atomes par laser.

Quelles erreurs le jury a-t-il le plus relevées sur ce sujet X-ENS physique PSI 2024 ?

Le jury relève un manque général de rédaction, des démonstrations circulaires (par exemple supposer un mouvement plan pour le démontrer), une confusion entre giga et méga, et des argumentaires fabriqués pour retrouver artificiellement le résultat attendu.

Ce sujet de physique X-ENS PSI 2024 est-il difficile ?

Oui, plusieurs questions dans les trois parties sont qualifiées de très peu réussies ou de calculs rarement aboutis par le rapport, notamment sur l'effet Doppler en fin de sujet.

Les trois parties du sujet X-ENS physique PSI 2024 sont-elles indépendantes ?

Oui, le rapport précise que les trois parties sont complètement indépendantes, ce qui permet de reprendre le sujet sur une autre partie en cas de difficulté.

Pas de description pour le moment

Commentaires• X ENS Physique PSI 2024

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...
