Présentation du sujet

Principe physique de la spectroscopie de résonance magnétique nucléaire
Afficher ou masquer la section

Le sujet retrace le principe physique de la RMN. Il étudie la génération d'un champ magnétique intense par un solénoïde supraconducteur, la précession de Larmor et l'aimantation paramagnétique des noyaux dans une approche classique puis quantique, le circuit électrique de détection du signal, et se termine par l'exploitation de spectres RMN réels comme celui de l'éthanol.

  1. 1Partie I : génération du champ magnétique B0Calcul du champ créé par un solénoïde et étude thermique d'un bobinage en cuivre puis supraconducteur.
  2. 2Partie II : effet du champ magnétiqueÉtude classique de la précession de Larmor puis approche quantique et statistique de l'aimantation paramagnétique des protons.
  3. 3Partie III : acquisition du signal RMNÉtude du circuit RLC de détection accordé sur la fréquence de précession et du rapport signal sur bruit.
  4. 4Partie IV : applicationsInterprétation d'un spectre RMN réel via le déplacement chimique et le couplage, avec ouverture sur l'IRM et la RPE.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

Banque commune École Polytechnique - InterENS

PSI

Session 2017

Épreuve de Physique

Durée: 4 heures

Aucun document n'est autorisé.
L'usage de calculatrices est interdit.

Abstract

N.B. : L'attention des candidats est attirée sur le fait que la notation tiendra compte du soin, de la clarté et de la rigueur de la rédaction et de la présentation. Les résultats non justifiés n'apporteront pas de points. Les candidats sont priés d'accorder une importance particulière aux applications numériques. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre. La longueur du sujet ne doit pas décourager les candidats. L'indépendance des différentes parties, la progressivité de chacune d'entre elles, la diversité des thèmes abordés permettront à chaque candidat de révéler sa compréhension de la physique dans des domaines variés. Les candidats doivent être conscients qu'un traitement superficiel de quelques questions dans chaque partie sera peu valorisé.

Notations, données numériques et rappel mathématique :

Constante de Boltzmann : k_B = 1, 381 ⋅ 10^(− 23) J ⋅ K^(− 1)
Constante de Planck : h = 6, 626 ⋅ 10^(− 34) J. s
Constante de Planck réduite : ℏ = h/(2π) = 1, 055 ⋅ 10^(− 34) J. s
Perméabilité du vide : μ_0 = 4π ⋅ 10^(− 7) T. m. A^(− 1)
Charge élémentaire : e = 1, 602 ⋅ 10^(− 19)C
Masse du proton : m_p = 1, 673 ⋅ 10^(− 27) kg
Masse de l'électron : m_e = 9, 109 ⋅ 10^(− 31) kg
Nombre d'Avogadro : N_A = 6, 022 ⋅ 10^(23) mol^(− 1)
1 gauss = 10^(− 4) T
Fonction tangente hyperbolique : tanhx = (e^x − e^(− x))/(e^x + e^(− x))
Les données suivantes sont fournies à pression ambiante. Les données pour l'hélium correspondent à son isotope _2^4 He (très majoritaire).
température de liquéfaction/vaporisation du diazote : 77 K
température de liquéfaction/vaporisation de l'hélium : 4 K
enthalpie de vaporisation du diazote : 199 kJ/kg
enthalpie de vaporisation de l'hélium : 21 kJ/kg :
masse volumique du diazote : 0, 808 kg/L au point d'ébullition du liquide
masse volumique de l'hélium : 0, 125 kg/L au point d'ébullition du liquide
température de fusion du cuivre : 1085^∘C

La spectroscopie de Résonance Magnétique Nucléaire

Ce sujet aborde le principe physique de la spectroscopie de Résonance magnétique nucléaire (RMN). Le phénomène de résonance magnétique nucléaire a été mis en évidence pour la première fois par Isidor Isaac Rabi en 1938 (prix Nobel de physique en 1944) et les premières mesures de RMN proprement dite (avec détection de la résonance magnétique nucléaire par induction magnétique) ont été réalisées indépendamment en 1945-6 par Félix Bloch et Edward Mills Purcell, qui ont reçu le prix Nobel de physique en 1952.
Cette spectroscopie a rapidement donné lieu à de nombreux développements permettant de riches applications dans les domaines les plus divers. Elle est en particulier utilisée maintenant de manière très courante dans les laboratoires et les industries chimiques (au sens large) pour l'identification, la caractérisation et la quantification de molécules en solution, mais aussi de matériaux solides. L'importance de cet outil dans le domaine de la recherche a justifié l'attribution de deux prix Nobel de chimie (1991 et 2002). Elle a par ailleurs donné naissance à la technique d'Imagerie par résonance magnétique (IRM), d'usage courant dans les hôpitaux et récompensée par un prix Nobel assez récent (2003) de physiologie et médecine.

Partie I. Génération du champ magnétique B_0^(→−)

I.1. Descriptif de la RMN

Avant de désigner une méthode spectroscopique (Figure 1), la résonance magnétique nucléaire est une propriété de certains noyaux atomiques (possédant un «spin nucléaire» non nul). Lorsqu'ils sont placés dans un champ magnétique et soumis à un rayonnement électromagnétique (du domaine des radiofréquences), ils sont susceptibles, si les conditions de résonance sont réunies, d'absorber l'énergie du rayonnement puis de la relâcher par relaxation (Figure 2). L'énergie mise en jeu dépend de l'intensité du champ magnétique B_0 appliqué, mais aussi de l'environnement (autres atomes présents) du noyau considéré. Les atomes étudiés par spectroscopie RMN peuvent être aussi bien en phase liquide que solide ou plus rarement gazeuse.

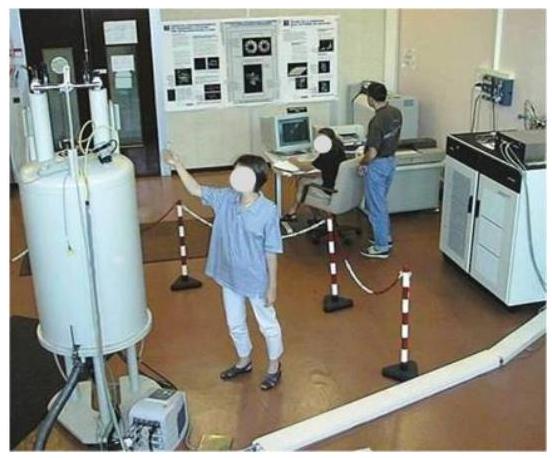

Figure 1. Appareil de spectroscopie RMN (à «500 MHz»), console de contrôle et armoire électrique (de gauche à droite).

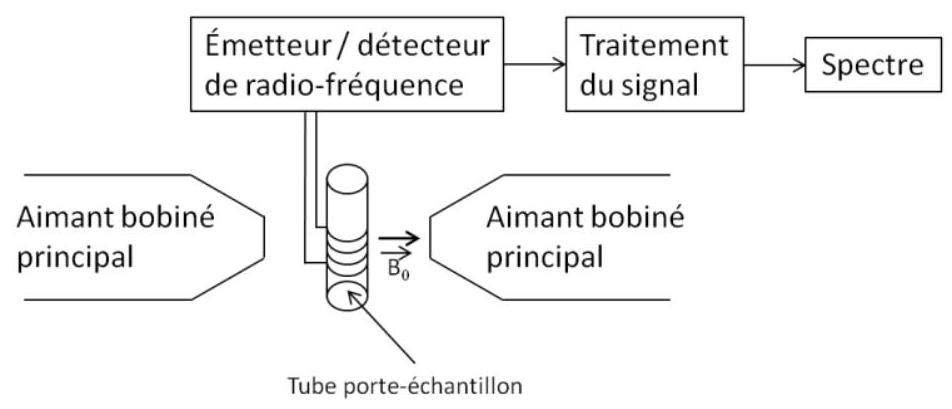

Figure 2. Schéma de principe de la spectroscopie RMN

I.2. Génération du champ magnétique B_0^(→−)

On s'intéresse dans un premier temps aux possibilités de générer un champ magnétique très intense B_0^(→−). Celui-ci est généralement produit par un dispositif («aimant») de type bobine (solénoïde) parcourue par un courant électrique continu.
  1. Établir l'expression vectorielle du champ magnétique généré par le solénoïde (supposé infini et de rayon R ) à une distance r quelconque de son axe. On introduira les hypothèses et notations nécessaires.
    Actuellement, les salles de laboratoire équipées de spectromètres de RMN comportent le tracé d'une «ligne des 5 gauss » (plots bicolores sur la Figure 1) au-delà de laquelle aucune précaution particulière n'est requise par les utilisateurs (il est par contre déconseillé de porter une montre dans la zone comprise à l'intérieur de cette ligne et son accès est interdit aux personnes porteuses d'un stimulateur cardiaque). Suivant l'intensité du champ magnétique créé par le spectromètre, cette ligne est plus ou moins distante de celui-ci (de un à quelques mètres).
  2. À l'aide des résultats précédents, pouvez-vous expliquer l'existence de cette ligne, sa position ou les variations de celle-ci ?
  3. Calculer l'intensité du courant par unité de longueur du solénoïde, qu'il faudrait faire circuler afin de générer un champ de 12 T sur l'axe de ce solénoïde.
  4. En modélisant la bobine comme un cylindre de longueur et de diamètre moyen 1 m recouvert d'un conducteur de cuivre dont la section conductrice (dans n'importe quel plan incluant l'axe du cylindre) aurait pour épaisseur 25 cm , évaluer la résistance électrique offerte par ce conducteur en fonction du nombre de spires par unité de longueur. On pourra prendre la valeur de 1, 7 ⋅ 10^(− 8)Ω. m pour la résistivité du cuivre et on supposera que les spires sont jointives.
    On peut caractériser les échanges conducto-convectifs entre le bobinage en cuivre et l'extérieur par le coefficient de convection thermique h (à ne pas confondre ici avec la constante de Planck), dont on prendra une valeur de 10 W ⋅ m^(− 2) ⋅ K^(− 1). On rappelle que la loi de Newton spécifie que le flux thermique à l'interface entre deux milieux (l'un solide, l'autre fluide) est proportionnel à la différence de leur température.
  5. Effectuer un bilan thermique sur le solénoïde et en déduire l'expression de la température atteinte par celui-ci en régime permanent, en fonction de la température extérieure.
  6. Calculer et commenter la température atteinte par le bobinage dans ce modèle. Dans quel sens varie la résistance électrique lorsque la température augmente et dans quel sens cela joue-t-il ici (si l'on cherche à maintenir le champ constant) ?
  7. Afin de remédier à cet inconvénient, les bobines sont constituées de matériau supraconducteur. Décrire simplement ce qu'est la supraconductivité. À quand remonte sa découverte?
Le cryostat où se déroule l'expérience de RMN est double : une enveloppe remplie de diazote liquide (à 77 K ) entoure l'enceinte d'hélium (à 4 K ) dans laquelle se trouve le bobinage supraconducteur. Au centre, sont placés l'échantillon et le circuit de détection du signal RMN. On alimente le cryostat à l'aide de 40 litres de diazote chaque semaine et à l'aide de 50 litres d'hélium par période de 4 semaines.
8) Expliquer le rôle de chacun des deux «gaz» (liquéfiés) dans l'expérience. Quelle pourrait être l'origine de la vaporisation de ces gaz ?
9) Évaluer les pertes thermiques (en termes de puissance thermique) de la bobine supraconductrice d'après les volumes de gaz liquéfiés utilisés.
10) Conclure sur l'intérêt d'utiliser des supraconducteurs plutôt qu'un bobinage classique en cuivre.
11) Quelle autre solution pourrait-on éventuellement mettre en œuvre pour générer un champ magnétique sans effet thermique?
12) Quel ordre de grandeur de champ magnétique pourrait-on atteindre avec cette solution?

Partie II. Effet du champ magnétique : approche classique et quantique

Cette étude est menée dans le référentiel (R) du laboratoire, assimilé à un référentiel galiléen. ( Ox, Oy, Oz ) est un système d'axes orthogonaux, fixes dans ( R ) ; la base associée, orthonormée directe, est notée (u_x^(→−), u_y^(→−), u_z^(→−)).
Dans (R) chaque noyau atomique possède un moment cinétique intrinsèque noté ici σ⃗, lié à son spin ^1 et qui peut être assimilé à un dipôle magnétique de moment magnétique noté M⃗.
Pour chaque noyau, les moments cinétique σ⃗ et magnétique M⃗ sont liés par la relation M⃗ = γσ⃗, dans laquelle γ désigne le rapport gyromagnétique du type de noyau étudié.
Les noyaux étudiés dans cette partie sont les noyaux _1^1 H, constitués d'un unique proton (et usuellement dénommés «protons» en RMN). Dans ce cas, le rapport gyromagnétique vaut: γ = 2, 675.10^8 rad.s^(− 1).T^(− 1).
On ne prendra pas en compte l'effet du champ de pesanteur.

II.1. Étude classique de la précession de Larmor (effet gyroscopique microscopique)

On soumet un proton de moment magnétique M⃗, placé en O, à un champ magnétique B_0^(→−) = B_0 u_z^(→−) uniforme et permanent dans ( R ), avec B_0 > 0.
13) On rappelle l'expression de l'énergie potentielle du dipôle dans le champ B_0^(→−) : E_p = − M⃗ ⋅ B_0^(→−). En déduire la direction et le sens de M⃗ pour qu'il y ait équilibre stable.
Dans la suite, la direction de M⃗ est supposée a priori quelconque.
On rappelle l'expression du moment Γ⃗ des actions exercées par un champ magnétique B⃗ sur un dipôle : Γ⃗ = M⃗ ∧ B⃗.
14) Trajectoire suivie par M⃗ :
a) Montrer que ‖M⃗‖ est une constante.
b) Montrer que M_z = M⃗ ⋅ u_z^(→−) est une constante.
c) En déduire la constance de l'angle θ entre M⃗ et B_0^(→−)(θ est compris entre 0 et π).
d) Montrer que l'extrémité du vecteur M⃗ décrit un cercle d'axe ( OZ ), et déterminer le rayon de ce cercle en fonction de ‖M⃗‖ et de l'angle θ.
Pour tout vecteur A→ en rotation à la vitesse angulaire ω, il existe un vecteur-rotation (ou vecteur-vitesse angulaire) ω⃗ tel que l'on peut écrire : (dA⃗)/(dt) = ω⃗ ∧ A⃗.
15) Montrer que le vecteur-rotation ω_0^(→−) associé à la précession de M⃗ autour du champ B_0^(→−) (donc au mouvement circulaire introduit ci-dessus) a pour expression littérale: ω_0^(→−) = − γB_0^(→−).
On rappelle que la force F_m^(→−) qui agit sur un dipôle magnétique de moment M⃗ plongé dans un champ magnétique B_0^(→−) est : F_m^(→−) = grad^(→−)(M⃗ ⋅ B_0^(→−)).
16) Calculer cette force.
Dans toute la suite, on posera ω_0^(→−) = − ω_0 u_z^(→−), où ω_0 = γB_0 est une constante positive, nommée vitesse angulaire (ou pulsation) de précession (ou pulsation de Larmor).
17) Calculer la valeur de la fréquence de précession des protons f_0 = (ω_0)/(2π) lorsque B_0 = 11, 75 T.
18) Dans quelle application rencontre-t-on l'effet gyroscopique? Par ailleurs, citer un phénomène naturel de précession (macroscopique).

II.2. Approche quantique et statistique du phénomène d'aimantation paramagnétique associée aux noyaux

La mécanique quantique montre que la composante σ_z du moment cinétique de spin σ⃗ du proton ne peut prendre que les valeurs ± ℏ/2, ℏ étant la constante de Planck réduite ( ℏ = h/(2π) ). On dit alors que le proton H présente un spin nucléaire 1/2 dont la projection peut prendre deux valeurs 1/2 et − 1/2.
La composante σ_z du moment cinétique de spin et la composante M_z du moment magnétique du proton sont liées par la relation : M_z = γσ_z.
L'étude porte sur un ensemble de protons identiques discernables, d'interactions mutuelles très faibles, soumis au champ B_0^(→−) = B_0 u_z^(→−) et peuplant les deux états d'énergie correspondant aux deux valeurs possibles de σ_z.
Ce peuplement s'effectue selon la loi statistique de Maxwell-Boltzmann, que l'on rappelle ici : soit E_i l'énergie d'un état, alors le nombre de particules occupant cet état (ou niveau de peuplement) N_i est proportionnel à e^(− (E_i)/(k_B T)), avec k_B la constante de Boltzmann.
19) Écart d'énergie et transition radiative :
a) Exprimer l'écart d'énergie entre les deux états de spins.
L'apparition de cet écart d'énergie en présence d'un champ magnétique est appelée l'effet Zeeman.
b) Tracer l'énergie des niveaux associés à ces états en fonction de B_0.
c) Que remarque-t-on (par comparaison avec la question 15)) au sujet de la fréquence qui serait associée à une transition radiative entre ces deux états ?
On note N le nombre total, très grand, de protons étudiés et N^+(respectivement N^−) celui des protons pour lesquels σ_Z vaut ℏ/2 (respectivement − ℏ/2 ).
20) Calcul de N^+et de N^−:
a) En utilisant la statistique de Maxwell-Boltzmann, déterminer le quotient (N^+)/(N^−)en fonction des quantités B_0, γ, T, ℏ et de la constante de Boltzmann k_B.
b) En déduire les expressions de N^+et de N^−en fonction de N et de x^′ = (γℏB_0)/(k_B T).
c) Vérifier la pertinence de ces deux expressions dans les deux cas limites : x^′ → 0 et x^′ → ∞. Pour cela, on les interprétera par rapport aux variations correspondantes de B_0 et T qui sont susceptibles d'amener ces cas limites.
Dans toute la suite, M⃗ désigne la somme des moments magnétiques des N protons et M_0^(→−) désigne désormais sa valeur à l'équilibre thermodynamique à la température T, en présence du champ magnétique B_0^(→−) = B_0 u_z^(→−).
21) Justifier que M_0^(→−) est orienté uniquement selon l'axe u_z^(→−) et non affecté par la précession décrite précédemment (dans la partie II.1) autour du champ permanent B_0^(→−) = B_0 u_z^(→−).
22) Montrer que M_0^(→−) = Nγℏ/2tanh((x^′)/2)u_z^(→−), où la notation «tanh» désigne la fonction tangente hyperbolique.
23) Expression simplifiée de M_0^(→−) :
a) On donne T = 300 K (l'échantillon est généralement à la température ambiante et non à la température du cryostat du supraconducteur étudié dans la Partie I) et B_0 = 11, 75 T. Evaluer numériquement la quantité x^′.
b) Commenter ce résultat et en déduire une expression simplifiée de M_0^(→−) en fonction de N, γ, ℏ, x^′ et de u_z^(→−), puis de N, γ, ℏ, B_0, k_B, T et de u_z^(→−). On retrouvera le développement limité pertinent de tanh à partir de sa définition.
Dans toute la suite, seule cette expression simplifiée de M_0^(→−) sera utilisée.
24) Dépendance de M_0^(→−) :
a) Comment M_0^(→−) dépend-il de B_0 ? Commenter physiquement cette évolution.
b) Comment M_0^(→−) dépend-il de la température T ? L'expliquer.
c) Quel est le type de dépendance de M_0^(→−) par rapport à γ ?

II.3. Etude de la relaxation

Historiquement, la spectroscopie par RMN était de type «à onde continue» : un rayonnement électromagnétique radiofréquence d'énergie ℏω_0 était émis au sein de la cavité où était placé l'échantillon. On faisait lentement varier le champ permanent B_0 jusqu'à ce que la condition de résonance soit satisfaite.
Cette technique est désormais très largement supplantée par celle dite «à impulsion», dans laquelle le champ permanent B_0 est fixe. A partir de l'équilibre thermodynamique obtenu (voir partie II.2), on fait «basculer» rapidement le moment orbital M⃗ sur une direction du plan xOy, grâce à une impulsion radiofréquence (qui ne sera pas étudiée dans ce problème). Lors de ce basculement, la norme de M⃗ est conservée. On suppose, pour simplifier cette étude, qu'à l'instant t = 0, juste après l'impulsion, le moment M⃗ vaut M⃗(t = 0) = − M_0 u_y^(→−), à ne pas confondre avec M_0^(→−) = M_0 u_z^(→−).
Lorsque M⃗(t) diffère, à un instant t, de la valeur d'équilibre M_0^(→−) = M_0 u_z^(→−), ((dM⃗)/(dt))_R est la somme de deux contributions :
  • la contribution ω_0^(→−) ∧ M⃗ calculée dans une partie précédente, avec ω_0^(→−) = − γB_0^(→−) = − ω_0 u_z^(→−);
  • une contribution due aux phénomènes de relaxation, qui s'exprime ainsi :
(M_0^(→−) − M_z u_z^(→−))/(T_1) − (M_⊥^(→−))/(T_2)
M_z u_z^(→−) et M_⊥^(→−) représentent ici respectivement les composantes parallèle et orthogonale à l'axe (Oz).T_1 et T_2 désignent les constantes de temps des relaxations respectivement longitudinale et transversale.
25) Obtention de M_z(t) :
a) Projeter l'équation différentielle vérifiée par M⃗ pour obtenir celle vérifiée par M_z(t).
b) Résoudre cette dernière équation différentielle à l'aide de la condition initiale déjà donnée.
26) Obtention de M_⊥^(→−) :
a) Donner l'équation différentielle vérifiée par M_⊥^(→−).
b) En posant M_1^(→−) = M_⊥^(→−)(t)e^(t/(T_2)), montrer que ((dM_1^(→−))/(dt))_R = ω_0^(→−) ∧ M_1^(→−).
c) Etablir le système d'équations différentielles vérifié par les deux composantes M_(1x) et M_(1y).
d) Vérifier que la solution M_⊥^(→−) = − M_0 e^(− t/(T_2))(sin(ω_0 t)u_x^(→−) + cos(ω_0 t)u_y^(→−)) est possible.

II.4. Étude de la force électromotrice

On suppose que tous les protons de l'échantillon étudié se trouvent sur l'axe d'une bobine fixe dans (R), d'axe orienté supposé confondu avec Ox. Cette bobine est un des éléments du circuit de détection (ou «sonde») qui sera étudié dans la Partie III.
On admet que, dans ces conditions, le flux du champ magnétique créé par les N protons à travers l'ensemble des spires orientées de la bobine est donné par la relation Φ_(prot → bob) = k.M_x, dans laquelle k est une constante positive dont la valeur ne dépend que de la géométrie de l'échantillon étudié et de celle de la bobine et de leur disposition relative.
27) En admettant que les dimensions du circuit de détection sont inférieures au décimètre et que la fréquence de précession f_0 est voisine de 500 MHz , les conditions de validité de l'approximation des régimes quasi-stationnaires sont-elles remplies pour ce circuit?
28) On rappelle que M_x = − M_0 sin(ω_0 t)e^(− t/(T_2)).
a) Expliquer qualitativement pourquoi il apparaît une force électromotrice (notée e(t) ) dans le circuit de la bobine.
b) Déterminer l'expression de e(t) en fonction de k, M_0, ω_0, T_2 et de t.
En pratique, on a vu que f_0 est voisine de 500 MHz et T_2 de l'ordre de la seconde.
29) Expression simplifiée de e(t) :
a) Montrer que dans ces conditions, on peut considérer que e(t) obéit à la relation : e(t) = kM_0 ω_0 cos(ω_0 t)e^(− t/(T_2)), relation qui sera retenue dans toute la suite.
b) Remplacer M_0 par son expression simplifiée trouvée à la question 23) et ω_0 par son expression en fonction de B_0. En déduire la façon dont l'amplitude de e(t) dépend de la valeur de B_0 et de celle de γ.
c) Expliquer pourquoi on travaille avec des spectromètres de champ B_0 de plus en plus grand.
Un spectre RMN (voir IV.1) est ensuite obtenu à partir de ce signal par le procédé de détection synchrone en quadrature qui utilise la technique de la transformée de Fourier et ne sera pas traité ici.

Partie III. Étude de l'acquisition du signal RMN

III.1.Circuit de détection

La bobine de détection du champ magnétique créé par les protons (II.4), d'auto-inductance L et de résistance r, fait partie d'un circuit de filtrage des signaux, modélisé ici par un circuit de type «RLC série» (Figure 3).

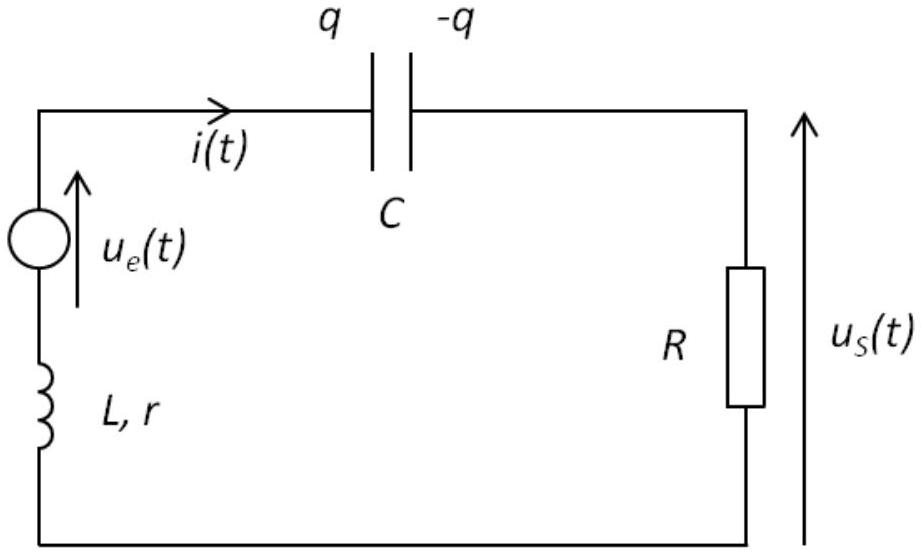

Figure 3. Schéma électrique du circuit de détection
On note C la capacité du condensateur, R la résistance d'entrée d'un «détecteur en quadrature » qui ne sera pas étudié ici et on pourra noter R_(tot) = r + R la résistance totale du circuit série.
On étudie la réponse de ce filtre, en régime permanent sinusoïdal, à une excitation notée u_e(t) = Ecos(ωt), ω étant une pulsation quelconque. La tension de sortie est u_s(t).
30) En étudiant rapidement les comportements limites aux basses et hautes fréquences, deviner quelle est la nature du filtre constitué par ce circuit.
31) Déterminer la fonction de transfert H_–(jω) = (U_s^–)/(U_e_–) en fonction de R, r (ou R_(tot)), L, C et ω.
32) Montrer que H_–(jω) = a/(1 + jb(s − 1/s)) avec s = ω√(LC), a = R/(R_(tot)) et où b est une constante à déterminer.
33) Etude du maximum de la fonction de transfert :
a) Quelle est la signification physique de |H_–| ? Quelle est sa valeur maximale par rapport à ω (notée H_(max) dans la suite) ?
b) Déterminer l'écart Δω entre les deux pulsations (dites «de coupure») telles que H = (H_(max))/(√2).
On caractérise l'acuité de ce filtre par le quotient Q = 1/(√(LC)Δω), nommé facteur de qualité du filtre (ou aussi coefficient de surtension propre).
c) Exprimer Q en fonction des valeurs des composants du circuit.
34) Le diagramme de Bode correspondant à la fonction H_–(jω) est donné en Figure 4.

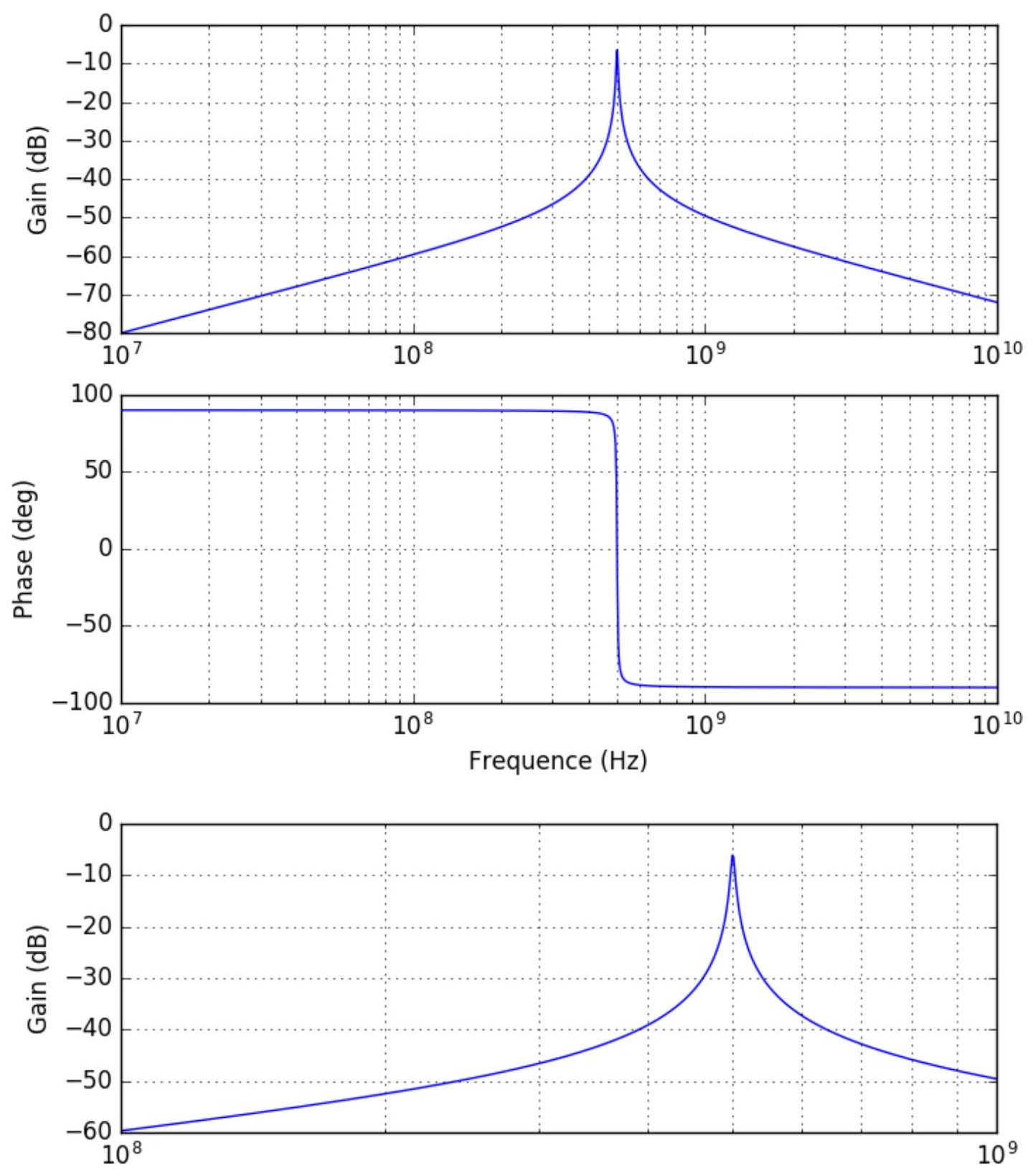

Figure 4. Diagramme de Bode (simulé) du circuit de détection, avec zoom du gain en dessous
a) Interpréter le diagramme de Bode de ce circuit d'après la fonction de transfert obtenue précédemment.
b) Quelle est la valeur de l'atténuation du gain (en dB ) aux pulsations de coupure ?
Le circuit est dit accordable, ce qui signifie que l'on peut faire varier la capacité C du condensateur de telle sorte que l'on puisse atteindre l'égalité LCω_0^2 = 1, ω_0 désignant encore la vitesse angulaire de précession des protons.
35) Expliquer l'intérêt de cette opération d'accord.
36) Expliquer qualitativement sur quel paramètre on peut jouer pour faire varier la capacité du condensateur.
37) Valeur des composants du modèle électrique :
a) Si f_0 = (ω_0)/(2π) vaut 500 MHz , que Q = 100 et que R_(tot) est de l'ordre de l'ohm, calculer les valeurs de L et de C .
b) Commenter ces résultats.
Dans la suite de cette partie, u_e(t) = e(t), force électromotrice induite par la précession des protons (voir II.4). La forme précédemment établie du signal réel d'entrée e(t) correspond à des composantes de Fourier qu'on suppose, pour simplifier, centrées sur la pulsation ω_0 et localisées dans une bande de demi-largeur en pulsation égale à 3/(T_2).
38) Déterminer l'ordre de grandeur des valeurs de (s − 1/s) = ω/(ω_0) − (ω_0)/ω aux extrémités de cette bande, sachant que f_0 = (ω_0)/(2π) est de l'ordre de 500 MHz et T_2 est de l'ordre de la seconde.
39) Expression approchée de u_S(t) :
a) La fonction f(s) = (s − 1/s) étant croissante, à quelle valeur simple peut-on approximer H_–(jω) = a/(1 + jQ(s − 1/s)) pour toute pulsation présente dans le spectre de e(t) ?
b) En déduire la relation simple qui lit u_S(t) à e(t).
40) Etude du courant :
a) Donner l'équation différentielle vérifiée par la charge q(t) et l'intensité du courant i(t) définies sur la Figure 3.
b) En déduire que l'équation différentielle vérifiée par i(t) peut se mettre sous la forme (d^2 i)/(dt^2) + (ω_0)/Q(di)/(dt) + ω_0^2 i = 1/L(de(t))/(dt).
41) En tenant compte de la valeur de Q, montrer que la solution générale de l'équation homogène associée peut être approximée par l'expression suivante: i_h(t) = e^(− (ω_0 t)/(2Q))[Acos(ω_0 t) + Bsin(ω_0 t)].
Pour tout t < 0, e(t) était nulle et le condensateur totalement déchargé. A partir de l'instant t = 0, e(t) suit l'expression obtenue précédemment (II.4) : e(t) = kM_0 ω_0 cos(ω_0 t)e^(− t/(T_2)).
42) Trouver les valeurs à t = 0 de i(t) et de (di)/(dt).
Compte tenu des valeurs de T_2 et de Q, on peut montrer que u_S(t) peut se mettre sous la forme approchée : u_S(t) = akM_0 ω_0 cos(ω_0 t) ⋅ [e^(− t/(T_2)) − e^(− (ω_0 t)/(2Q))].
43) Forme simplifiée de u_S(t) :
a) Chercher à quelle condition sur la date t le quotient de e^(− (ω_0 t)/(2Q)) par e^(− t/(T_2)) est inférieur à 10^(− 2).
b) Montrer que, pendant quasiment toute la durée d'un enregistrement (généralement supérieure à T_2 ), on peut considérer que u_S(t) = akM_0 ω_0 cos(ω_0 t) ⋅ e^(− t/(T_2)).

III.2.Statistique d'acquisition du signal

En pratique, les protons de l'échantillon peuvent présenter plusieurs valeurs, notées f_i, de la fréquence de précession, en fonction des différents groupements chimiques auxquels ils appartiennent (voir IV.1). Dans toute la suite, la fréquence f_0 = (ω_0)/(2π) de résonance du filtre est choisie au centre (environ 500 MHz ) de la fenêtre spectrale à explorer, dont la demi-largeur est ici supposée de l'ordre du kHz .
44) On note par exemple e_i(t) et u_(Si)(t) les contributions respectives à e(t) et u_S(t) d'un groupe de protons, de numéro i et de fréquence f_i. Expliquer simplement pourquoi la relation u_s(t) = a.e(t) obtenue en 39) est encore vérifiée.
On souhaite estimer la loi u_S(t) en effectuant un nombre élevé N^′ d'enregistrements de la tension expérimentale u_(Sexp)(t) aux bornes de la résistance R; pour chaque instant t de mesure, le signal relevé lors de l'enregistrement numéro k ( k = 1 à N^′ ) a pour valeur : u_(Sexpk)(t) = u_S(t) + b_k(t), et est stocké dans un fichier informatique. Tous les termes de bruit b_k(t) sont ici des signaux aléatoires centrés (donc de valeur moyenne nulle), de même variance notée σ_b^2 et statistiquement indépendants.
45) Étude du rapport signal sur bruit :
a) Déterminer, à chaque date t, la valeur moyenne et la variance σ_(bN^′)^2 de la somme de tous les b_k(t). On rappelle que, les b_k(t) étant indépendants: ∑_(k = 1)^(N^′)∑_(l = 1)^(N^′)b_k(t)b_l(t) = 0
b) Déterminer la valeur moyenne de u_(S exp total)(t) à l'instant t en fonction de u_S(t), avec u_(Sexptotal)(t) tel que : u_(Sexptotal)(t) = ∑_(k = 1)^(N^′)u_(Sexpk)(t)
c) On définit ici le rapport signal sur bruit, à t = 0, comme le rapport entre (N^′ ak)/(√2)M_0 ω_0, valeur efficace initiale de u_(S exptotal)(t) et l'écart type σ_(bN^′) de la somme de tous les b_k(t). Quelle est l'influence de N^′ sur ce rapport? Commenter.
d) Proposer une estimation de la durée d'acquisition nécessaire pour réduire le rapport signal sur bruit d'un facteur 5 par rapport à celui obtenu lors de l'acquisition d'un enregistrement unique. Donner la valeur de la durée ainsi estimée.

Partie IV. Applications : étude de spectres de RMN et techniques connexes

IV.1. Etude d'un spectre

Soit un noyau (proton H ici) au sein d'une molécule. Le champ magnétique ressenti par ce proton n'est pas précisément égal au champ magnétique B_0^(→−) appliqué par l'extérieur. En effet, ce champ est perturbé par l'environnement électronique de ce noyau. La circulation des électrons crée un champ B_(loc)^(→−) de sens inverse à B_0^(→−) et d'intensité B_(loc) = σB_0.σ est appelée la constante d'écran ( σ < 1 ). Elle dépend entre autre :
  • de la polarité de la liaison à laquelle appartient le proton considéré
  • de l'électronégativité des atomes voisins
  1. Calculer le champ B_0^′ réellement perçu (B_0^′^(→−) est orienté selon B_0^(→−)), en fonction de B_0 et σ.
    Un signal est détecté en RMN (voir partie II. 4 et Partie III) lorsqu'a lieu une transition résonante entre les deux états de spin de chaque noyau (voir partie II.2). Pour un type de noyau donné (proton H ici), cette transition s'effectue toujours à la même valeur du champ effectif B_0^′, à fréquence d'onde radiofréquence donnée ^2. Compte tenu de l'existence de la constante d'écran σ, cette transition résonante s'effectue à des valeurs différentes du champ appliqué B_0 :
  • si σ est élevée, on doit augmenter la valeur de B_0 pour atteindre la résonance. On parle alors d'effet de blindage.
  • si σ est faible, B_0 est faible à la résonance. On dit alors que le proton étudié est déblindé.
Concrètement, la position des pics d'un spectre RMN est sensible à l'environnement électronique (lié à l'environnement chimique) de chaque proton.

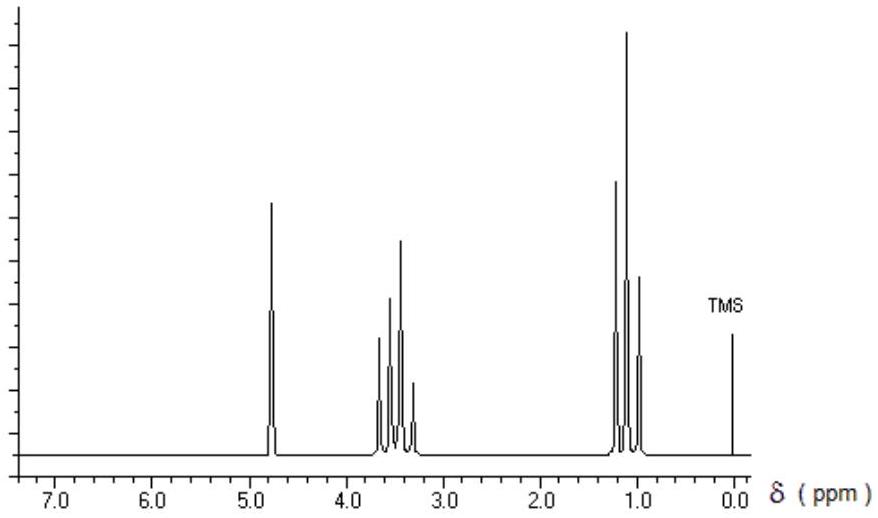

Le spectre de RMN (du proton) de l'éthanol CH_3 CH_2 OH est le suivant (Figure 5) :
Figure 5. Spectre de RMN (proton) de l'éthanol
L'abscisse de ce spectre n'est pas directement la valeur de B_0. Cette abscisse δ est appelée glissement (ou déplacement) chimique et est donnée par :
δ = (B_0^′ − B_r^′)/(B_r^′)
avec B_r^′ le champ nécessaire pour provoquer la résonance des protons d'une référence donnée. Cette référence est choisie en particulier selon les critères suivants :
  • ses protons H sont tous identiques du point de vue de la RMN (1 seul pic)
  • ses protons H sont très blindés par rapport à ceux des composés à étudier (éthanol ici), de sorte qu'il n'y a pas de recouvrement entre le pic de la référence et ceux du composé à étudier - le composé de référence est chimiquement inerte
  1. Montrer que δ ne dépend pas de B_0. Conclure sur l'intérêt de tracer les spectres de RMN en fonction de δ plutôt que de B_0. On rappelle que les différents spectromètres de RMN ne travaillent pas à la même valeur de B_0.
Le déplacement chimique est une grandeur sans dimension, dont l'unité usuelle en RMN est le ppm (partie par million, soit 10^(− 6) ).
48) Citer une autre grandeur mathématique ou physique sans dimension, pour laquelle on utilise couramment deux unités différentes.
La dynamique de la RMN (temps de relaxation T_1 et T_2, voir partie II.3) est moins rapide que celle de la rotation des atomes autour des liaisons qui les relient au sein des molécules (de l'ordre de 10^(− 11) s ). Les 3 protons d'un groupement − CH_3 sont donc équivalents du point de vue de la RMN. Pour des raisons de symétrie, les 2 protons d'un groupement − CH_2 − sont eux aussi équivalents entre eux.
49) La représentation tridimensionnelle de la molécule d'éthanol étant la suivante (Figure 6 ), justifier le nombre de massifs de pics présents sur le spectre.
OH
Figure 6. Représentation de la Cram de la molécule d'éthanol
La plupart des pics sont démultipliés et apparaissent sous forme d'un massif autour d'une position centrale. En effet, le champ magnétique subi par les protons (équivalents) d'un groupement donné est influencé par les états de spin des protons des groupements voisins.
50) Chaque noyau considéré ici (proton H ) a deux états de spin possibles (haut et bas, ou bien 1/2 et − 1/2 ). A l'aide d'un raisonnement simple (sans faire appel à la mécanique quantique), montrer que les deux protons d'un groupement − CH_2 - peuvent présenter 3 états de spin différents. Indiquer leur probabilité respective.
L'influence de l'état de spin du groupement - CH_2 - sur les protons voisins explique que le pic du groupement − CH_3 soit un triplet.
51) Peut-on justifier les intensités relatives des pics de ce triplet ?
On rappelle par ailleurs que le proton de la fonction hydroxyle n'est pas couplé avec ses voisins (dans les conditions usuelles). Il sort donc sous forme de singulet dans le spectre.
52) En tenant un raisonnement similaire aux questions précédentes, indiquer sous quelle forme de multiplet doit sortir le pic associé au groupement − CH_2 - (singulet, doublet, triplet, quadruplet, quintuplet, sextuplet, etc).
On appelle constante de couplage J la grandeur associée à l'écart entre deux raies d'un multiplet.
53) Indiquer la valeur (en ppm) de cet écart pour les multiplets présents dans le spectre de CH_3 CH_2 OH.
En tenant compte de la relation entre le champ magnétique et la fréquence de la transition associée, on peut réécrire le déplacement chimique sous la forme :
δ = (v_0^′ − v_r^′)/(v_r^′)
La constante de couplage J étant indépendante de la valeur du champ magnétique B_0 employé, on préfère exprimer J sous forme de fréquence (en Hz) plutôt que de ppm (soit le contraire de ce que l'on fait pour le déplacement chimique).
54) En considérant que le champ auquel a été enregistrée la Figure 5 était de 1 T (contrairement au reste de ce problème), convertir le couplage déterminé précédemment (sous forme d'écart de déplacement chimique en ppm) en terme de constante de couplage J (écart en fréquence, en Hz). Pour cela, il sera possible de remplacer v_r par v_0 au dénominateur de δ (compte tenu des écarts de fréquence observés en RMN, cela constitue une très bonne approximation).
En dehors du déplacement chimique et de la structure en multiplet, un troisième type d'information est exploité à partir des spectres de RMN : l'intensité des pics. On rappelle que l'intensité du signal (donc des pics) est proportionnelle au nombre de spins subissant la transition, donc au nombre de protons de chaque type présents dans la molécule.
55) Prédire l'intensité relative des différents massifs du spectre (on ne cherchera pas à intégrer l'aire sous chaque pic du spectre expérimental présenté).
56) Identifier la molécule dont le spectre est donné dans la Figure 7 parmi les molécules suivantes :
butanone: CH_3 − CH_2 − CO − CH_3
éthanoate de méthyle : CH_3 − CO − O − CH_3
acide propanoïque : CH_3 − CH_2 − COOH
butanal: CH_3 − CH_2 − CH_2 − CHO
propanone: CH_3 − CO − CH_3
propanal: CH_3 − CH_2 − CHO
On prendra soin de justifier la démarche et d'attribuer les différents massifs de pics du spectre aux groupements de la molécule choisie.
Aucune connaissance préalable des valeurs usuelles des déplacements chimiques n'est nécessaire.

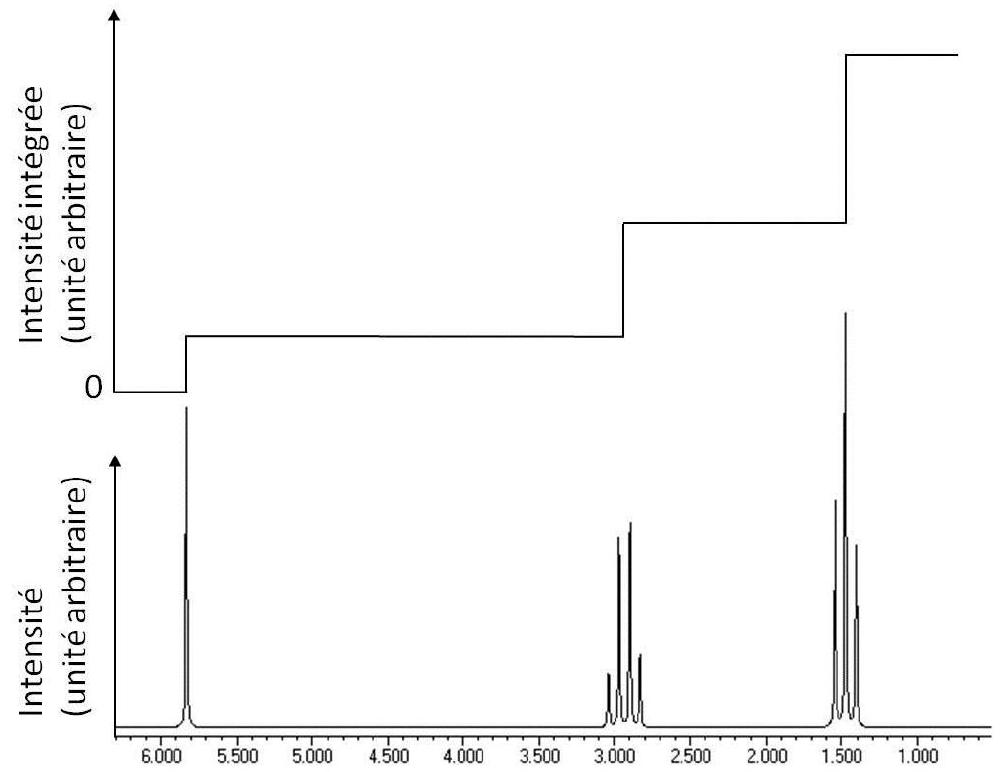

Figure 7. Spectre de RMN (et spectre intégré simplifié) de la molécule inconnue
Outre son immense intérêt en analyse structurale, la RMN est une technique qui peut être utilisée pour détecter des composés chimiques à l'état de traces, par exemple dans les produits agroalimentaires.
57) Calcul de la limite de détection :
a) Sachant que le signal RMN peut être détecté si la tension e est seulement de l'ordre du μV, calculer le nombre minimum de spins (protons) identiques pouvant être détectés par la bobine. On prendra k de l'ordre de l'unité et on pourra choisir B_0 de l'ordre de 12 T .
b) En déduire la concentration minimale détectable de molécules (en mol. L^(− 1) ) si l'on utilise un porte-échantillon cylindrique de 5 mm de diamètre et de 2 cm de hauteur (dimensions intérieures).

IV.2.Techniques connexes

La RMN peut s'appliquer à tout noyau de spin nucléaire non nul. Elle peut donc concerner l'isotope 13 du carbone, l'isotope 17 de l'oxygène, le fluor, le phosphore, le sodium, le silicium, etc.
58) Vous paraît-il a priori aisé d'obtenir un signal significatif en RMN du _6^(13)C ou du _8^(17)O de l'éthanol?
L'imagerie par résonance magnétique (IRM) est une technique dérivée de la RMN qui est appliquée à l'hydrogène dans le corps humain, où il constitue l'élément le plus abondant.
59) Justifier cette dernière affirmation.
La spécificité de l'IRM consiste à localiser précisément dans l'espace l'origine du signal RMN en appliquant des champs magnétiques non uniformes, des gradients (générés par des bobines supplémentaires), qui vont induire des fréquences de précession légèrement différentes en fonction de la position des atomes au sein de ces gradients. La relaxation des protons est modifiée par la variation du champ magnétique. Des techniques de traitement du signal
utilisant les algorithmes de transformées de Fourier rapides permettent alors de localiser l'origine du signal. Il est ainsi possible d'établir des cartographies des temps de relaxation T_1 et T_2, qui diffèrent selon les tissus.
La résonance paramagnétique électronique (RPE) ou résonance de spin électronique (RSE) est une autre technique de résonance magnétique qui emploie les spins électroniques des atomes (et non leur spin nucléaire comme en RMN). Dans ce cas, le rapport gyromagnétique peut être exprimé à l'aide de la relation suivante : γ_e = e/(2m_e).
60) Calculer le rapport gyromagnétique de l'électron γ_e. En utilisant une valeur du champ magnétique B_0 environ dix fois inférieure à celle utilisée pour la RMN dans le reste de ce problème, indiquer la valeur de la fréquence de résonance en RPE. A quel domaine de fréquence appartient-elle ?
Récemment, le phénomène de RMN a été utilisé dans la mise au point de la technique de microscopie à force de résonance magnétique (MFRM) pour obtenir des images à l'échelle nanométrique grâce à une détection mécanique. Cette nouvelle technique combine ainsi les principes de l'imagerie par résonance magnétique et de la microscopie à force atomique (AFM).
La RMN et ses dérivés plus ou moins récents étoffent donc sans cesse un panel de techniques spectroscopiques (et d'imagerie) déjà assez conséquent.
61) Quelles autres techniques de spectroscopie (non magnétiques) connaissez-vous ?
  1. ¹ Aucune connaissance particulière de cette notion n'est nécessaire ici.
  2. ^2 L'explication fournie dans ce paragraphe se comprend aisément dans le cadre de la spectroscopie par RMN de type «à onde continue». On admettra qu'elle peut s'étendre au cas de la spectroscopie «à impulsion», dont on a vu (II.3) qu'elle avait très largement supplanté la précédente.

Questions fréquentes

4 questions
Sur quels chapitres porte le sujet X-ENS physique PSI 2017 ?
Afficher ou masquer la section

Sur quels chapitres porte le sujet X-ENS physique PSI 2017 ?

Le sujet mobilise l'électromagnétisme, la thermodynamique, la mécanique de rotation, la physique statistique et les circuits électriques filtrants.

Faut-il des connaissances en mécanique quantique pour ce sujet ?

Une connaissance minimale du spin nucléaire est utilisée, mais l'énoncé précise qu'aucune connaissance particulière de cette notion n'est nécessaire.

Quelles parties sont indépendantes dans ce sujet ?

L'énoncé ne mentionne pas explicitement d'indépendance entre les quatre parties, qui suivent une progression continue de la génération du champ magnétique jusqu'à l'exploitation des spectres.

Ce sujet aborde-t-il des applications concrètes de la RMN ?

Oui, la dernière partie exploite le spectre RMN de l'éthanol et identifie une molécule inconnue, puis ouvre sur l'imagerie par résonance magnétique et la résonance paramagnétique électronique.

Pas de description pour le moment
