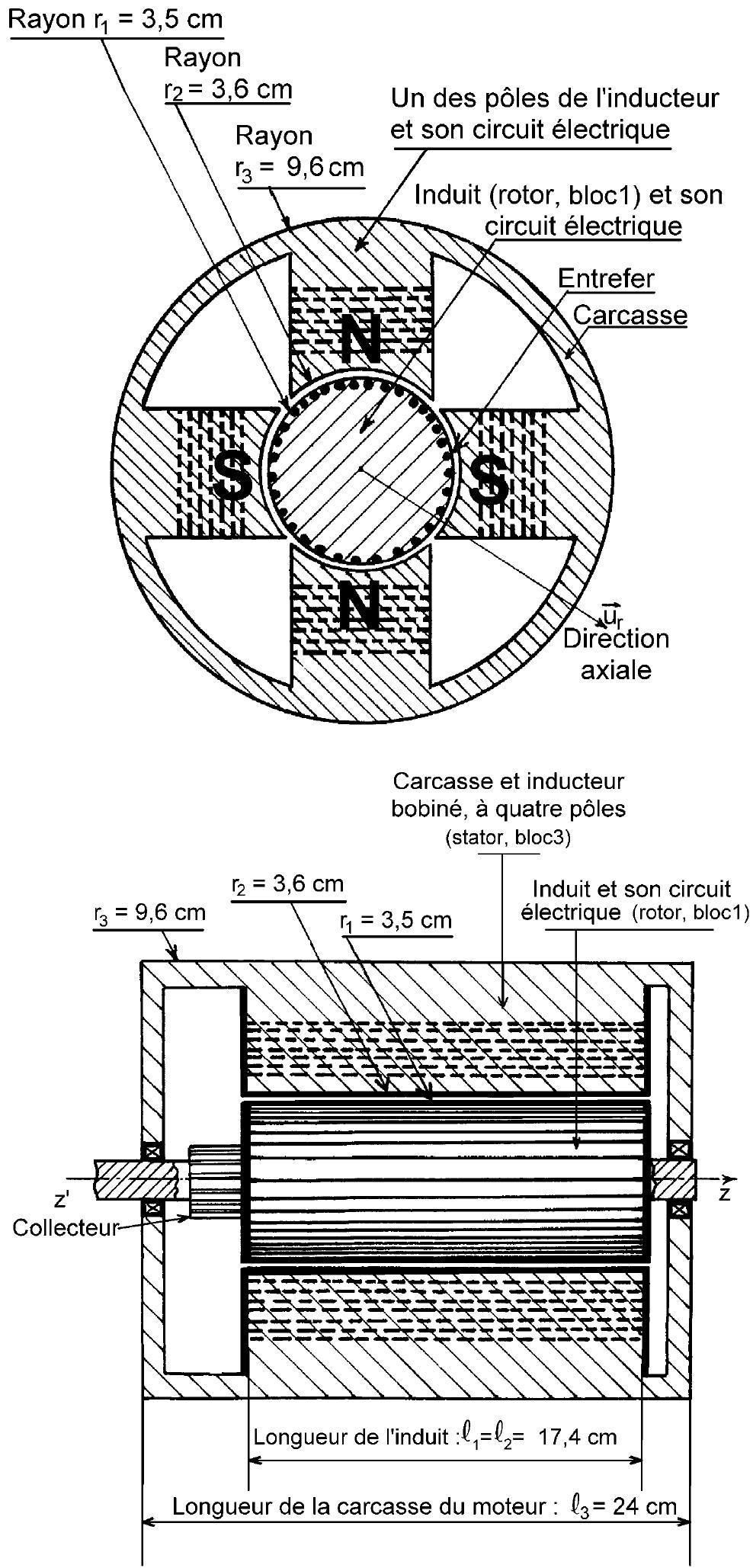

La machine à courant continu étudiée (figure 1) de puissance nominale voisine de 1 kW , présente les caractéristiques suivantes.
L'inducteur (stator) en fer, fixe, comporte un bobinage parcouru par un courant électrique continu qui permet de créer un champ magnétique permanent. L'inducteur et la carcasse en fer de la machine canalisent les lignes du champ magnétique vers ses pôles (au nombre de quatre pour cette machine).
Filière PSI
Ils constituent un bloc thermique continu, noté «bloc 3 », de masse m_3 = 7, 2 kg.
La surface extérieure de la carcasse est supposée cylindrique de rayon r_3 = 9, 6 cm, de longueur ℓ_3 = 24 cm, de surface totale notée S_3 (partie latérale et les deux parties aux extrémités). La surface active de l'ensemble des quatre pôles, notée S_2, en contact avec l'entrefer constitué par la couche d'air (figure 1), est assimilée à la surface latérale d'un cylindre de rayon r_2 = 3, 6 cm, de longueur ℓ_2 = 17, 4 cm.
Le bobinage de l'inducteur est constitué d'un fil de cuivre de résistance totale R_(03) = 100Ω à T_0 = 20^∘C. Cette résistance dépend de la température selon la loi R_(T3) = R_(03)[1 + α(T − T_0)] où T est la température en ^∘C et α son coefficient thermique : α = 4 × 10^(− 3) K^(− 1)
L'induit (rotor) en fer est en rotation. Il canalise également le champ magnétique crée par l'inducteur.
L'induit est assimilé à un cylindre plein homogène de rayon r_1 = 3, 5 cm, de longueur
Figure 1
ℓ_1 = 17, 4 cm, il constitue un bloc thermique continu, noté «bloc 1 » dont la surface latérale est notée S_1.
Le bobinage de l'induit (circuit électrique de puissance de la machine), est constitué d'un fil de cuivre de résistance totale R_(01) = 0, 50Ω à T_0 = 20^∘C. Cette résistance dépend de la température selon la loi R_(T1) = R_(01)[1 + α(T − T_0)] avec α = 4 × 10^(− 3) K^(− 1).
L'entrefer : espace entre la surface totale des pôles de l'inducteur et la surface latérale de l'induit, est constitué d'une couche d'air noté «vol. 2 », sans mouvement, entre les rayons r_2 et r_1 d'épaisseur r_2 − r_1 = 1, 0 mm, de longueur ℓ_1 = ℓ_2 = 17, 4 cm.
La machine n'est pas ventilée, on négligera les échanges thermiques par convection à l'intérieur de la machine.
La carcasse a une surface extérieure S_3 définie plus haut. Cette surface est fermée, sa température T_3 est uniforme. Elle est en contact thermique avec l'air extérieur qui est à une température constante et uniforme T_0 = 20^∘C. Cette surface S_3 échange avec l'extérieur, par convection, la puissance thermique P = h ⋅ S_3 ⋅ (T_3 − T_0), avec h = 20 W ⋅ m^(− 2) ⋅ K^(− 1), ce coefficient h est supposé constant.
La machine à courant continu, fonctionnant en moteur, présente les caractéristiques suivantes (fig. 2) :
Les couples de frottement (solide ou fluide) sont négligés.
Le coefficient Φ (constante de couple magnétique ou de force électromotrice (f.e.m.) de la

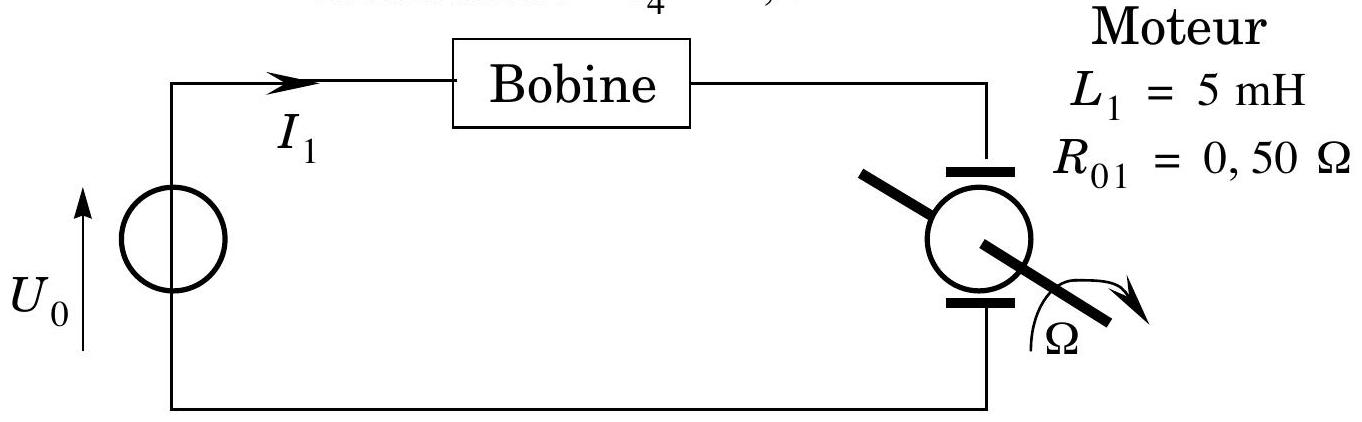

Figure 2 Bobine (de lissage) :
Inductance L_4 = 100mH
Résistance R_4 = 2, 0Ω
machine), pour
un courant du circuit de l'inducteur I_3 = 0, 60 A, est Φ = 0, 60 N ⋅ m ⋅ A^(− 1) (ou 0, 60 V ⋅ s ⋅ rad^(− 1) ).
L'inductance du bobinage de l'induit est L_1 = 5, 0mH.
Le moment d'inertie d'un cylindre plein, homogène, de masse m et de rayon r, par rapport à son axe de symétrie de révolution, est : J = 1/2 × mr^2.
I.A - Étude d'échanges thermiques en régime stationnaire
Afin de fixer les ordres de grandeur, on étudie un modèle thermique rudimentaire de la machine précédente où les éléments «bloc 1 », «vol. 2 » et «bloc 3 » deviennent: «bloc 1^∗», «vol. 2^∗ » et «bloc 3^∗ » et où les surfaces d'échanges thermiques S_1, S_2 et S_3 sont remplacées par des surfaces ayant toutes la même aire S.
L'étude porte sur une enceinte isolée thermiquement sur ses parois latérales (représentées hachurées), de section uniforme S = 4, 0 × 10^(− 2) m^2 sur toute sa longueur. Des données physiques utiles sont précisées dans l'introduction de cette première partie. Seuls les régimes stationnaires sont considérés dans les parties I.A et I.B.

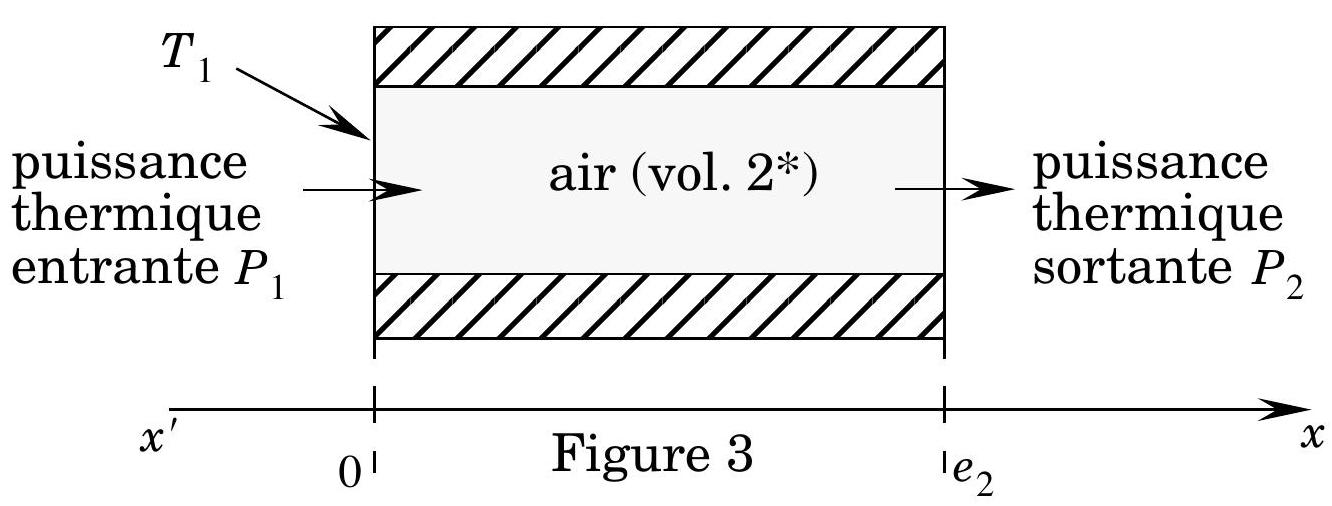

I.A.1) L'enceinte est remplie d'air (vol. 2*). Sa section d'entrée en x = 0 est à la température T_1, elle reçoit une puissance thermique P_1, sa longueur est e_2 = 1, 0 mm (fig. 3).
a) Exprimer simplement la puissance thermique P_2 sortante en x = e_2, justifier la réponse.
b) Déterminer la température T(x) de la section en x entre 0 et e_2 dans l'enceinte (en fonction de T_1, P_1, x, S et λ_(air) ). Exprimer la température T_2, dans la section en e_2, en fonction des données.
c) Déterminer, en fonction des données, la résistance thermique ℛ_2 = ((T_1 − T_2))/(P_1). Application numérique.

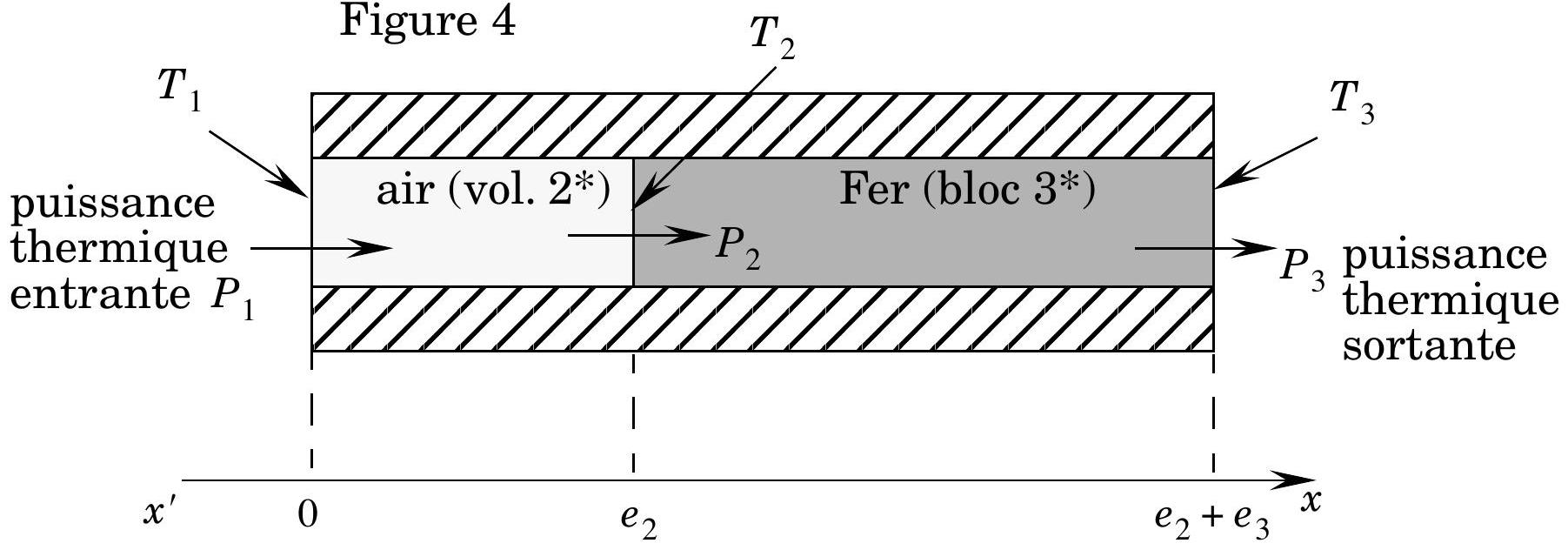

I.A.2) L'enceinte comporte de l'air (vol. 2* précédent). Sa section d'entrée en x = 0 est à la température T_1, elle reçoit une puissance thermique entrante P_1. On ajoute dans l'enceinte le bloc 3^∗ en fer, de longueur e_3. La surface de sortie en x = e_2 + e_3 transfère vers l'extérieur une puissance P_3; sa température est T_3. On a e_3 = 6, 0 cm (fig. 4).
a) Exprimer T_2 − T_3 en fonction des données. Déterminer la résistance thermique ℛ_3 du bloc 3*. Application numérique.
b) Exprimer (T_1 − T_2)/(T_2 − T_3) en fonction des résistances thermiques. Application numérique.
c) Pourquoi peut-on supposer que la température du bloc 3^∗ est pratiquement uniforme?

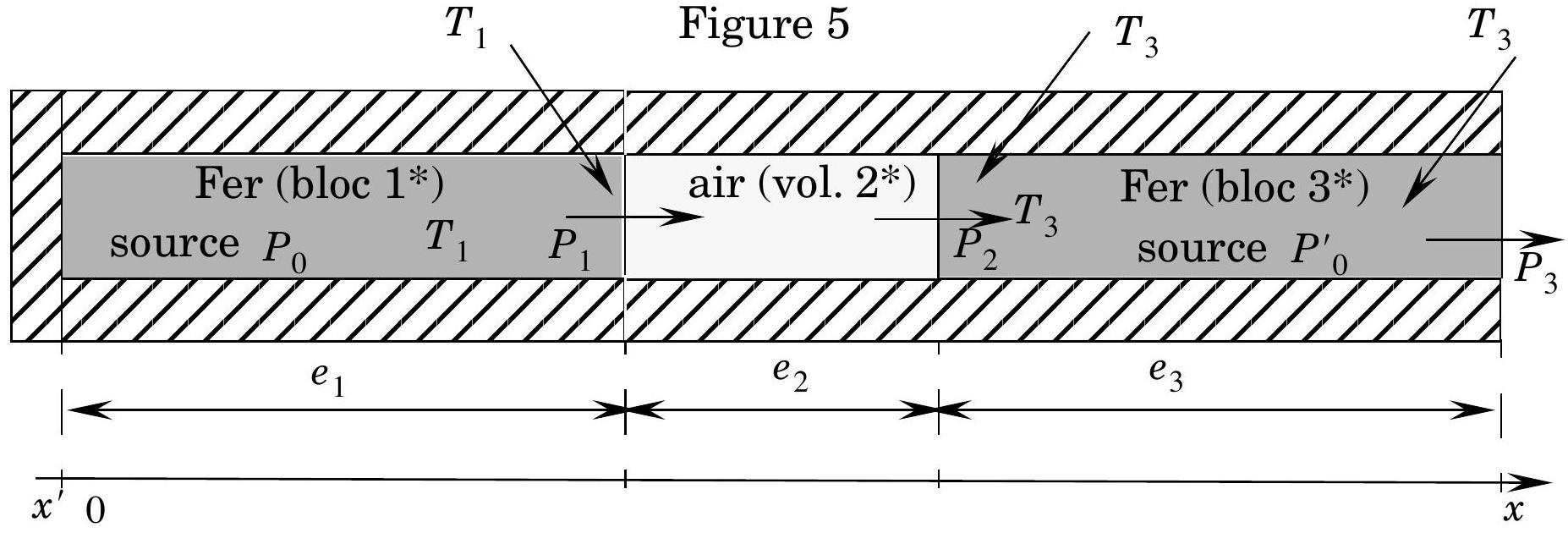

I.A.3) L'enceinte comporte de l'air (vol. 2*), le bloc 3* en fer est toujours présent et on ajoute un nouveau bloc 1* en fer de longueur e_1 qui est du même ordre de grandeur que e_3. La section d'entrée en x = 0 est thermiquement isolée (calorifugée). Dans le bloc 1* une source thermique crée une puissance P_0. Dans le bloc 3^∗ une autre source thermique crée une puissance P^′_0 (fig. 5).
a) On suppose que la température est continue en x = e_1 et en x = e_1 + e_2. Justifier cette hypothèse.
b) On suppose que dans les bloc 1* et bloc 3*, les températures T_1 et T_3 sont uniformes et que la température de l'air (vol. 2^∗ ), T, est fonction de x.
Exprimer les puissances thermiques P_1, P_2 et P_3, dans les sections d'abscisses respectives x = e_1, e_1 + e_2 et e_1 + e_2 + e_3 en fonction des données. Déterminer T_1 en fonction notamment de T_3 et P_0.
I.A.4) L'enceinte est dans le même état qu'à la question précédente I.A.3.

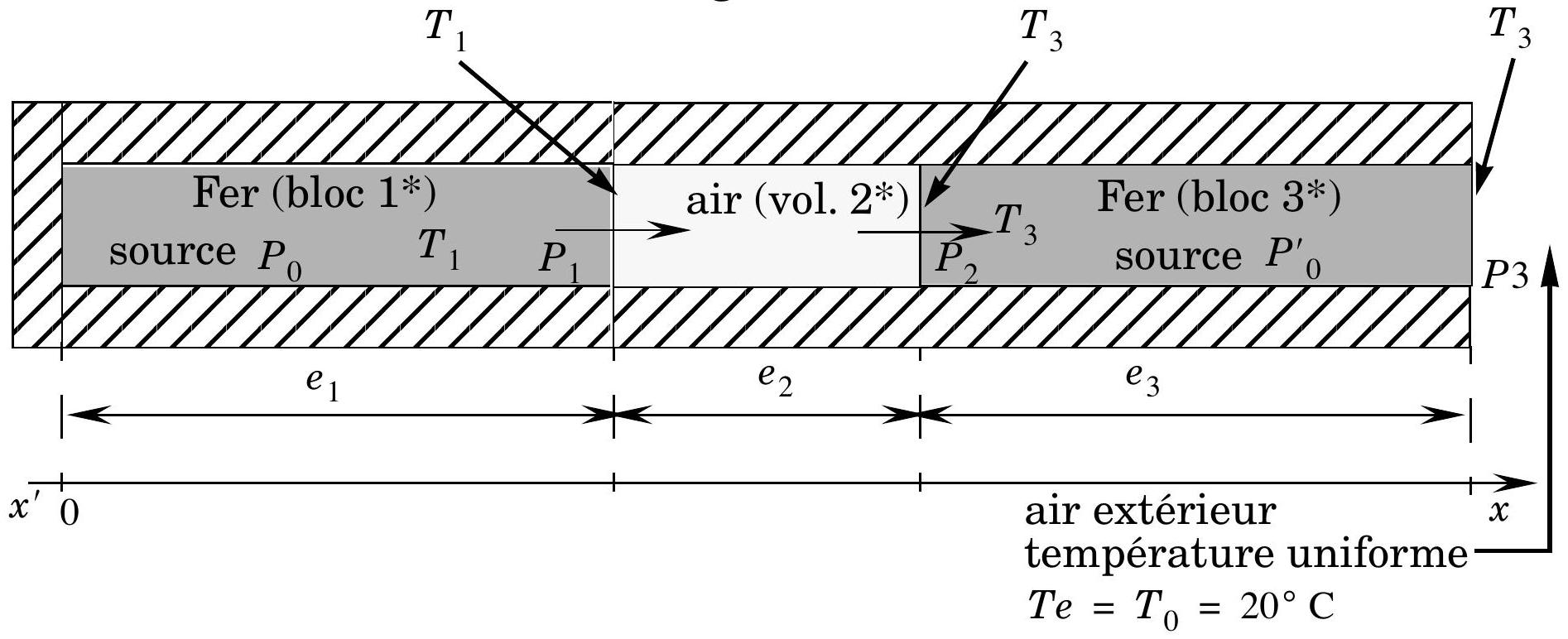

Figure 6
On se donne P_0 = 40 W et P^′_0 = 35 W. La puissance thermique sortante P_3 est imposée par la température externe T_0 = 20^∘C de l'air «extérieur» et vérifie la loi de convection thermique : P_3 = h ⋅ S ⋅ (T_3 − T_0) avec h = 20 W ⋅ m^(− 2) ⋅ K^(− 1).
a) On note ℛ_4 = (h ⋅ S)^(− 1). Montrer que ℛ_4 est une résistance thermique, donner sa valeur numérique.
b) Exprimer T_3 et T_1 en fonction de T_0, des puissances dégagées dans les deux blocs de fer, et des résistances thermiques. Application numérique.
I.B - Étude des échanges thermiques, en régime stationnaire, dans un moteur à courant continu
La machine à courant continu décrite dans l'introduction fonctionne en moteur (voir les données). Ses seuls échanges thermiques avec l'air ambiant (à température uniforme et constante T_0 = 20^∘C ) se font par la surface extérieure S_3 de la carcasse du moteur (revoir la définition de S_3 dans l'introduction). Dans le moteur, le bloc 3 désigne l'ensemble carcasse-inducteur-pôles, il est à la température uniforme T_3. La surface S_2 des pôles échange de l'énergie thermique avec l'air de l'entrefer (vol. 2). L'induit (bloc 1) est à une température uniforme T_1. On considère que la surface de l'induit n'échange de la chaleur que par sa surface latérale S_1 avec l'air de l'entrefer. On se place uniquement en régime thermique stationnaire. Une puissance thermique P^′_0 est créée, dans le bloc 3 , par effet Joule dans le bobinage des pôles (inducteur). Une puissance thermique P_0 est créée dans le bloc 1, par effet Joule dans le bobinage de l'induit. On supposera que ces puissances sont produites dans les volumes des bloc 3 et bloc 1 . On considère qu'à l'intérieur du moteur, tous les échanges thermiques sont radiaux (suivant la direction de u⃗_r ), tous les autres échanges thermiques sont négligés.
I.B.1) Pourquoi peut-on supposer que T_1 (ou θ_1 = T_1 − T_0 ) et T_3 (ou θ_3 = T_3 − T_0 ), sont pratiquement uniformes, alors que la température T_2 (ou θ_2 = T_2 − T_0 ) de l'air de l'entrefer, (vol. 2), est dépendante de r (distance à l'axe de rotation de l'induit) ? Pour répondre à cette question on ne demande aucun calcul nouveau, on fera référence à la partie I.A.
I.B.2) Exprimer P_0 et P_0^′ en fonction de α, θ_1, θ_3, I_1, I_3, R_(01) et R_(03).
I.B.3) On étudie le volume d'air dans l'entrefer (vol. 2). Exprimer P_0 en fonction de
ln(r_2/r_1), λ_(air), ℓ_1, θ_1 et θ_3.
Exprimer la résistance thermique ℛ_2 de l'entrefer (vol. 2) en fonction notamment de ln(r_2/r_1). Application numérique. Montrer que cette résistance thermique peut s'exprimer plus simplement ; évaluer l'approximation relative qui en résulte.
I.B.4) Exprimer la résistance thermique ℛ_4 qui caractérise les échanges thermiques entre la carcasse du moteur et l'air extérieur. Application numérique.
I.B.5) Calcul des températures dans le moteur pour différents états.
a) Le moteur est arrêté, l'inducteur et l'induit ne sont pas alimentés ( I_3 = 0 et I_1 = 0 ), déterminer θ_1 et θ_3. Application numérique : calculer T_1 et T_3.
b) Le moteur est arrêté, l'inducteur est alimenté ( I_3 = 0, 60 A et I_1 = 0 ), déterminer θ_1 et θ_3. Application numérique : calculer T_1 et T_3.
c) Le moteur est en fonctionnement ( I_3 = 0, 60 A et I_1 = 7, 0 A ). Écrire les équations auxquelles satisfont θ_1 et θ_3. Vérifier que les températures d'équilibre de l'induit et de l'inducteur sont respectivement T_1 = 143^∘C et T_3 = 39^∘C. Quelles seraient ces températures si l'on pouvait négliger la variation des résistances R_(T1) et R_(T3) avec T (en prenant donc α = 0 )? Conclure sur la validité de cette approximation.
I.C - Étude des échanges thermiques, en régime non stationnaire (variable dans le temps), dans un moteur à courant continu
Pour des raisons de simplification, dans les calculs qui suivent, on choisit de ne pas utiliser le coefficient α et d'introduire des résistances électriques moyennes constantes. On prend pour la résistance du bobinage de l'inducteur R_3 = R_(03) = 107Ω et pour la résistance du bobinage de l'induit R_1 = 0, 70Ω. Dans tout ce qui suit t représente la variable temps.
I.C.1) On note K_1 la capacité thermique de l'induit (bloc 1) et K_3 celle de l'inducteur (bloc 3). Calculer K_1 et K_3. Montrer, par un calcul numérique, que
l'on peut négliger la capacité thermique du volume d'air (vol. 2) devant K_1 et K_3 。
I.C.2) Recherche des équations thermiques du moteur.
a) On note dθ_1 l'élévation de température du bloc 1 pendant la durée dt. Déterminer l'énergie thermique δQ_1 transférée à travers la surface S_1 du bloc 1 , dans le sens de u_r^(→−), pendant dt, en fonction de dθ_1 et des données.
b) On note dθ_3 l'élévation de température du bloc 3 pendant la durée dt. L'énergie thermique δQ_2 est transférée à travers la surface S_2 du bloc 3 , dans le sens de u_r^(→−) pendant dt. L'énergie thermique δQ_3 est transférée à travers la surface S_3 du bloc 3 , dans le sens de u_r^(→−), pendant dt. Exprimer δQ_3 − δQ_2, en fonction de dt, dθ_3 et des données.
c) Exprimer δQ_3 en fonction de ℛ_4 = (h ⋅ S_3)^(− 1), θ_3 et dt.
d) Exprimer δQ_2 en fonction de ℛ_2, θ_1, θ_3 et dt.
e) En déduire les deux équations thermiques du moteur, que l'on mettra sous la forme :
avec τ_1 ≅ 750 s et τ_2 ≅ 7600 s. Le modèle utilisé n'étant pas très fin, avec des précisions de 10% environ, on peut accepter des solutions approchées de la forme : θ_1 = D_1 ⋅ exp(− t/τ_3) + E_1 (induit) et θ_3 = D_3 ⋅ exp(− t/τ_4) + E_3 (inducteur). Les représentations graphiques des solutions calculées justifient ce modèle (surtout pour l'induit) et donnent les valeurs numériques des constantes de temps thermiques moyennes, respectivement de l'induit et de l'inducteur, suivantes: τ_3 ≈ 7600 s et τ_4 ≈ 750 s.
a) Définition de la constante de temps électrique du moteur : le moteur étant bloqué, on applique un échelon de tension U_0 au circuit de l'induit, le régime transitoire correspondant définit alors la constante de temps électrique τ_e du moteur. Définition de la constante de temps mécanique du moteur : le moteur n'étant pas chargé, l'inducteur étant parcouru par le courant I_3 = 0, 60 A, l'inductance totale du circuit d'alimentation de l'induit (figure 2) étant négligée,
les seules pertes considérées étant dues à la résistance totale du circuit, on applique un échelon de tension U_0 au circuit, le régime transitoire correspondant définit alors la constante de temps mécanique τ_m du moteur. Déterminer τ_e et τ_m, applications numériques. Conclure sur les conséquences des valeurs de ces constantes de temps τ_3, τ_4, τ_m et τ_e.
b) Des essais ont donné les résultats suivants pour ce moteur :
N^∘ d'essai
Intensités I_1 et I_3
Températures en régime
stationnaire bloc 1, bloc 3
0
I_(10) = 0; I_(30) = 0
θ_(10) = 0^∘C; θ_(30) = 0^∘C
1
I_(11) = 0; I_(31) = 0, 6 A
θ_(11) = 10^∘C; θ_(31) = 10^∘C
2
I_(12) = 7 A; I_(32) = 0, 6 A
θ_(12) = 120^∘C; θ_(32) = 20^∘C
Dans ce qui suit, on utilise uniquement les résultats qui ont été dégagés dans la présentation de la question I.C.3, avec les valeurs des constantes de temps τ_3 et τ_4.
i)Le moteur étant dans l'état de l'essai 0 depuis très longtemps, à t = 0 s on passe brusquement à l'état de l'essai 1 , exprimer numériquement θ_1(t) et θ_3(t).
ii)Le moteur étant dans l'état de l'essai 1 depuis très longtemps, à t = 0 s on passe brusquement à l'état de l'essai 2 , exprimer numériquement θ_1(t) et θ_3(t).
iii)Le moteur étant dans l'état de l'essai 2 , depuis très longtemps, à t = 0 s on passe brusquement à l'état de l'essai 1 , exprimer numériquement θ_1(t) et θ_3(t).
iv)Le moteur étudié fonctionne en mode séquentiel. On considère le régime forcé périodique obtenu depuis plusieurs heures. Les séquences sont les suivantes :
pendant une durée t_1 = 10 min on a I_1 = 7, 0 A et I_3 = 0, 60 A (moteur en fonctionnement),
puis pendant une durée t_2 = 3 min on a I_1 = 0 et I_3 = 0, 60 A (moteur au repos).
Déterminer la température maximale de l'induit et sa température minimale.
Partie II - Les fils électriques en cuivre
Les fils électriques les plus courants sont constitués de cuivre métallique entouré de polymère. Le polymère utilisé peut être parfois du polychlorure de
vinyle (PVC) plastifié ou un polysiloxane (silicone SI) suivant les conditions dans lesquelles on veut utiliser le fil électrique. Nous allons donc nous intéresser à la structure et à la préparation des deux composants de ces fils électriques.
Données :
Le cuivre ( Z = 29 ) et le zinc ( Z = 30 ) appartiennent à la même période (la quatrième).
Masse volumique du
ρ_(Cu) = 8920 kg ⋅ m^(− 3)
cuivre métallique :
Masses molaires
M_H = 1, 01 g ⋅ mol^(− 1); M_O = 16, 00 g ⋅ mol^(− 1)
atomiques :
M_S = 32, 07 g ⋅ mol^(− 1); M_(Cu) = 63, 55 g ⋅ mol^(− 1)
Le cristal de cuivre a une structure cubique à faces centrées CF (cfc).
II.A.1) Donner le schéma d'une maille cubique conventionnelle du cristal.
II.A.2) Déterminer le paramètre de maille a et le rayon métallique r_(Cu) du cuivre. Application numérique.
II.A.3) Déterminer la compacité C du réseau cristallin. Application numérique. Commentaire.
II.A.4) Quelle est la coordinence du cuivre dans cette structure ?
II.A.5) Indiquer par un schéma clair la position des sites interstitiels tétraédriques et octaédriques, et préciser leur nombre par maille. Déterminer égale-
ment les rayons maximaux respectifs r_t et r_0 des atomes pouvant se loger dans ces sites, sans déformation de la maille. Application numérique.
II.A.6) Le laiton α est un alliage Cu − Zn dans lequel la proportion d'atomes de zinc est comprise entre 0 et 30%. S'agit-il à votre avis d'un alliage d'insertion ou d'un alliage de substitution ? Justifier avec précision la réponse.
II.B - Lixiviation d'un minerai de cuivre et purification de la solution obtenue
Les minerais de cuivre sont de deux types principaux : les minerais dits sulfurés, dans lesquels l'élément cuivre est associé à l'élément soufre et les minerais dits oxydés, dans lesquels il est associé à l'élément oxygène. On considère par la suite, par souci de simplification, que l'on traite d'un minerai contenant l'élément cuivre uniquement sous la forme de l'oxyde de cuivre CuO . Le minerai est tout d'abord finement broyé, puis subit une lixiviation sulfurique par une solution d'acide sulfurique H_2 SO_4 de concentration 0, 8 mol ⋅ L^(− 1), en excès.
II.B.1) Quel est le rôle de cette opération de lixiviation ? Résumer par une équation-bilan ce rôle.
Une des principales impuretés métalliques contenues dans le minerai de départ correspond à l'élément fer. Ce fer passe en solution lors de la lixiviation, sous forme d'ions Fe^(2 +). Avant de passer à l'étape suivante (l'électrolyse de la solution obtenue), il convient de purifier de ces ions Fe^(2 +) la solution obtenue. En annexe, figure 7, sont donnés sur un même diagramme potentiel- pH les diagrammes du fer et du cuivre. En trait pointillé celui du fer et en trait plein celui du cuivre. La convention pour le tracé est une concentration totale en espèces solubles de 1 mol ⋅ L^(− 1) pour le cuivre et de 0, 010 mol ⋅ L^(− 1) pour le fer. Les espèces prises en compte pour le fer sont Fe, Fe^(2 +), Fe^(3 +), Fe(OH)_2 et Fe(OH)_3 et pour le cuivre Cu, Cu^(2 +), Cu_2 O et Cu(OH)_2. Ce sont toutes des espèces qui possèdent un domaine de stabilité.
II.B.2) Placer les différentes espèces dans les différents domaines de ce diagramme, en justifiant votre choix.
II.B.3) Calculer le potentiel standard du couple Cu(OH)_2/Cu_2 O et les produits de solubilité de Cu_2 O et Cu(OH)_2 en utilisant à chaque fois les coordonnées d'un point commun à différents domaines du diagramme; le produit de solubilité de Cu_2 O est défini comme étant la constante d'équilibre de la réaction
Cu_2 O + H_2 O⇌2Cu^+ + 2OH^−.
II.B.4) On insuffle de l'air ou du dioxygène pur dans la solution obtenue après lixiviation. Écrire le bilan de la réaction ayant lieu.
II.B.5) Proposer alors une opération à réaliser pour pouvoir séparer ensuite l'élément fer de l'élément cuivre par simple filtration.
II.C - Électrolyse de la solution sulfurique de sulfate de cuivre
À l'issue des étapes précédentes (lixiviations), on obtient une solution aqueuse de sulfate de cuivre CuSO_4 de concentration c_1 = 1, 10 mol ⋅ L^(− 1) et d'acide sulfurique H_2 SO_4 de concentration c_2 = 0, 15 mol ⋅ L^(− 1). Afin de récupérer le cuivre sous forme métallique, on procède à l'électrolyse de cette solution. Une cuve d'électrolyse (figure 8 en annexe) se présente sous la forme d'un parallélépipède rectangle, de longueur L = 4 m et de section s = 1 m^2. Elle comporte 171 anodes en dérivation au même potentiel électrique, et 170 cathodes intercalées, en dérivation. Les anodes sont faites d'un alliage de plomb avec 6% d'antimoine, les cathodes sont en cuivre et ont une masse initiale individuelle m_c = 5 kg. On admettra que l'alliage dont sont faites les anodes est inerte en milieu sulfurique.
La cuve est alimentée de manière discontinue en électrolyte : on la remplit de 4 m^3 de solution issue de la lixiviation sulfurique, et on procède à l'électrolyse. On interrompt l'électrolyse lorsque la solution est trop appauvrie en ions Cu^(2 +) : leur concentration est alors c^′_1 = 0, 47 mol ⋅ L^(− 1).
On procède alors au remplacement total de la solution par 4 m^3 de solution «fraîche» provenant de la lixiviation sulfurique. (La solution «épuisée» est recyclée pour en récupérer les différents composants par des opérations que nous n'étudions pas ici). Lorsque la cuve est remplie, la surface immergée de deux électrodes en regard est s = 1 m^2. De la sorte, on considérera que ce système est équivalent à deux électrodes planes en regard (une anode et une cathode), dont la surface serait S = 340 s = 340 m^2.
II.C.1) Compléter la figure 8 sur l'annexe en représentant le générateur électrique extérieur, le sens de son branchement, ainsi que le sens de circulation effectif du courant dans le circuit et dans la cuve.
II.C.2) Écrire la réaction principale se produisant sur chaque électrode. Écrire la réaction bilan de l'électrolyse. On justifiera la réponse par un raisonnement simple sans aucun calcul lourd.
L'électrolyse est effectuée à densité de courant j = 220 A ⋅ m^(− 2) imposée à la surface des électrodes (on n'étudiera pas le dispositif de régulation de la valeur de j ). On procède au renouvellement des cathodes lorsqu'elles atteignent la masse individuelle m^′_c = 60 kg.
a) Avec quelle périodicité doit-on procéder au renouvellement des 4 m^3 de solution?
b) Avec quelle périodicité faut-il procéder au renouvellement des cathodes?
Le polymère
II.D - Polychlorure de vinyle plastifié (plastifiant : phtalate de dioctyle)
Le monomère utilisé lors de cette polymérisation en chaîne est le chlorure de vinyle ou 1-chloroéthène CH_2 = CHCl. La polymérisation est effectuée sur une suspension du monomère dans un milieu aqueux renfermant un savon, un émulsifiant et un persulfate comme amorceur. Le PVC ainsi obtenu est un bon isolant électrique assez peu combustible et résistant à la chaleur.
II.D.1) Le chlorure de vinyle peut être obtenu à partir d'éthène CH_2 = CH_2 en utilisant comme intermédiaire de synthèse le 1-2-dichloroéthane CH_2 Cl − CH_2 Cl. Indiquer le réactif à utiliser pour préparer cet intermédiaire de synthèse à partir de l'éthène.
II.D.2) En réalité le chlorure de vinyle est préparé industriellement à partir de l'éthyne HC ≡ CH. Sachant que la troisième liaison d'une triple liaison réagit comme une double liaison donner le mécanisme de formation du chlorure de vinyle par réaction d' HCl sur l'éthyne.
Le persulfate utilisé pour amorcer la réaction de polymérisation sera noté I_2. Le monomère chlorure de vinyle sera noté M. Le mécanisme proposé pour cette réaction est le suivant :
I_2 → 2I^⋅, k_a; I^⋅ + M → IM^⋅, k_t
Pour j allant de 1 à ( n − 1 ), n étant le degré de polymérisation maximum atteint:
IM_j^⋅ + M → IM_(j + 1)^⋅ k_p
Quels que soient i et j compris entre 1 et n :
IM_i^⋅ + IM_j^⋅ → IM_i M_j I k_r
II.D.3) Cette réaction est-elle en chaîne ou par stades ? Justifier.
II.D.4) Calculer la vitesse de disparition du monomère.
II.D.5) Dans le cadre de l'hypothèse des chaînes longues, montrer que la vitesse de disparition du monomère admet un ordre global que l'on précisera.
II.E - Polysiloxane ou silicone
Les silicones sont utilisés pour leur stabilité thermique exceptionnelle. En général ils sont utilisables de − 50^∘C à 250^∘C sans modification des propriétés. On peut donc utiliser ce polymère en particulier dans les cordons d'alimentation des
appareils chauffants (agitateur magnétique chauffant) sans risque de voir le cordon fondre.
Les silicones sont préparés par réaction de polycondensation : par exemple le diphényldichlorosilane (C_6 H_5)_2 SiCl_2 traité par l'eau donne un composé de formule brute C_(12)H_(12)SiO_2.

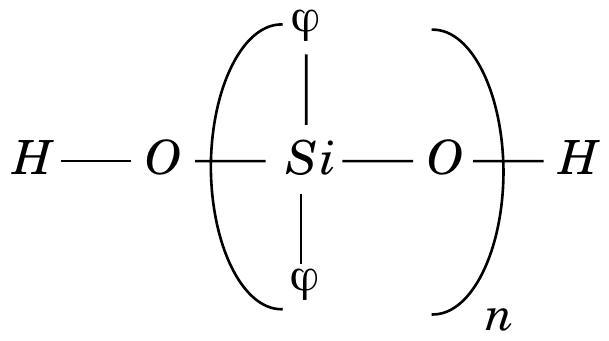

Celui-ci donne alors à l'aide d'une catalyse le silicone ci-contre, où φ représente le radical phényle − C_6 H_5. Le silicium est dans la même colonne de la classification périodique que le carbone. Il possède donc des propriétés voisines de celles du carbone.
II.E.1) Donner le bilan de l'action de l'eau sur le
diphényldichlorosilane. Comment dénommeriez-vous cette réaction?
II.E.2) Donner le bilan de la réaction d'obtention du polymère à n monomères à partir du composé de formule brute C_(12)H_(12)SiO_2.
II.E.3) Pourquoi cette réaction n'est pas une polymérisation en chaîne ? Comment la qualifieriez-vous?
FIN
Cette annexe doit être rendue avec les autres copies.
Attention, il ne pourra pas être délivré d'autre exemplaire de ce document.
Figure 7 : diagrammes potentiels − pH du cuivre et du fer
Annexe du sujet de Physique-Chimie PSI
Annexe du sujet de Physique-Chimie PSI
Figure 8 : représentation schématique d'une cuve d'électrolyse
