Centrale Physique PSI 2003Sujet et rapport du jury

À l'exception des comparaisons demandées entre valeurs numériques, les parties I, II, III et IV du problème sont totalement indépendantes.
Les gyrolasers sont des appareils utilisés en aéronautique pour mesurer les vitesses angulaires et les variations d'orientation d'avions ou de fusées par rapport à un référentiel galiléen. Leur principe de fonctionnement repose sur l'émission par effet laser d'ondes se propageant en sens opposés dans une cavité optique fermée (partie I.A). La présence d'un mouvement de rotation du gyrolaser par rapport à un référentiel galiléen se manifeste par une différence de fréquence entre l'onde se propageant dans un sens et celle qui se propage dans le sens opposé (partie I.B). La mesure de la vitesse angulaire est basée sur la mesure interférométrique de cet écart de fréquence (partie II). Les parties III et IV abordent deux aspects importants pour le fonctionnement d'un gyrolaser : l'asservissement de longueur de la cavité (partie III) et la réalisation de miroirs de fort pouvoir réfléchissant (partie IV).

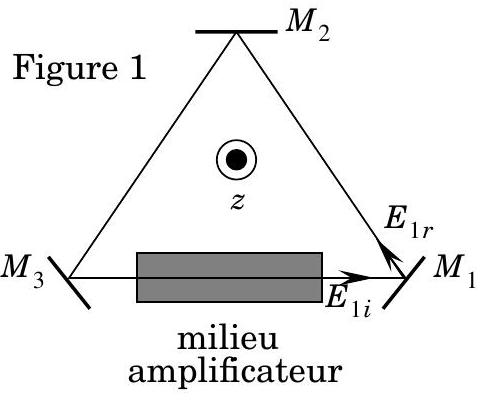

On modélise la cavité du gyrolaser par le schéma de la figure 1. La cavité optique est constituée de trois capillaires dont les axes, représentés sur la figure 1 , forment un triangle équilatéral de périmètre L et de trois miroirs. L'orientation des miroirs et un diaphragme garantissent que les rayons lumineux présents dans la cavité décrivent dans l'un ou l'autre sens le triangle formé par les axes des capillaires, en effectuant des tours successifs. La

cavité est remplie d'un mélange gazeux (hélium/néon) sous faible pression. Excité par ionisation, ce mélange se comporte comme un milieu amplificateur pour les ondes lumineuses dont la longueur d'onde dans le vide est comprise dans une bande centrée sur λ_0 = 633 nm (bande d'émission). Il en résulte par effet laser l'apparition de deux ondes se propageant en sens opposés dans la cavité. Pour des raisons de clarté, sur la figure 1 , le milieu amplificateur est supposé restreint à une partie de l'axe situé entre ( M_1 ) et ( M_3 ).
Un des trois miroirs ( M_1 ) possède un coefficient de transmission non nul et permet de recueillir une fraction de l'amplitude associée à chacune des ondes se

propageant dans la cavité. Un système optique permet de faire interférer les deux ondes émergentes, la figure d'interférence est observée grâce à un dispositif photo-électrique.
On note λ_0 = 633 nm la longueur d'onde dans le vide correspondant à la fréquence centrale v_0 de la bande d'émission du milieu amplificateur et ω_0 la pulsation correspondante. La vitesse de la lumière dans le vide est c = 3, 0 × 10^8 m ⋅ s^(− 1). Les vitesses angulaires données dans l'énoncé sont exprimées en rad/s ou en ^∘/s(1^∘/s = (π/180)rad/s). En aéronautique l'ordre de grandeur des vitesses angulaires usuelles est compris entre 0^∘/s et 100^∘/s. Les grandeurs complexes utilisent le nombre j, tel que j^2 = − 1.

Dans ce qui suit on fait les hypothèses suivantes : Les ondes considérées sont supposées planes et monochromatiques. On ne tient pas compte des phénomènes de polarisation et on utilise par conséquent l'approximation scalaire. Le miroir M_1 a un coefficient de réflexion en amplitude r, les miroirs M_2 et M_3 un coefficient de réflexion r^′ ( r, r^′ réels positifs inférieurs à 1 ). Les coefficients de réflexion en intensité sont alors R = r^2 et R^′ = r^(′2). On suppose qu'aucune onde ne pénètre dans la cavité à travers ces miroirs. On admet qu'après la mise sous tension des électrodes permettant l'excitation du milieu amplificateur, on atteint rapidement un régime permanent dans lequel les amplitudes des ondes lumineuses présentes dans la cavité sont constantes. On se limite à l'étude de ce régime permanent. Pour la propagation, le milieu amplificateur peut être assimilé au vide ; les ondes s'y propagent à la vitesse de la lumière dans le vide c, et il n'induit aucun déphasage sur les ondes autre que celui dû à la propagation. Par contre, à chaque traversée du milieu amplificateur, la norme de l'amplitude du champ électrique de l'onde est multipliée par le facteur g > 1.

Dans cette partie, le gyrolaser est fixe par rapport à un référentiel galiléen dans lequel on se place pour effectuer l'étude. La propagation des ondes dans les deux sens est totalement symétrique. On considère une onde de pulsation ω se propageant dans le sens direct.
I.A.1) Établir deux relations entre les amplitudes complexes E_–_(1i) et E_–_(1r) de l'onde incidente et de l'onde réfléchie à la surface de M_1, faisant intervenir r, r^′, g, ω, L (longueur de la cavité) et c.
I.A.2) En déduire deux relations traduisant le fonctionnement de la cavité en régime permanent, l'une reliant r, r^′ et g, l'autre ω, L et c. Montrer que les fréquences des ondes présentes dans la cavité prennent des valeurs discrètes (modes de résonance) telles que le déphasage dû à la propagation sur un tour de la cavité soit un multiple de 2π. Déterminer l'écart en fréquence Δv_m entre deux modes successifs.
Les valeurs caractéristiques des gyrolasers actuels sont: L = 33 cm, g^2 − 1 = 4 × 10^(− 3) (en régime permanent). Le coefficient de réflexion en intensité du miroir M_1 est R = 0, 998.
I.A.3)
a) Calculer la valeur minimale du coefficient de réflexion en intensité des miroirs M_2 et M_3 pour que l'émission laser soit possible dans la cavité.
b) Une étude plus détaillée des processus d'émission laser montre qu'a priori tous les modes dont la fréquence est comprise dans la bande d'émission du milieu amplificateur et eux seuls sont susceptibles d'être présents dans la cavité. La largeur de la bande d'émission centrée sur la fréquence v_0 a pour ordre de grandeur Δv_(1/2) = 1500MHz. Calculer l'écart entre deux modes successifs. Quel est le nombre maximal de modes observables simultanément dans la cavité ? À quelle condition peut-on observer un mode unique dans la cavité (fonctionnement monomode) ?
c) Quelle est la variation de fréquence Δv d'un mode de fréquence v se propageant dans la cavité, si la longueur de la cavité varie de ΔL ? En l'absence de système de stabilisation de la longueur de la cavité, la longueur de celle-ci peut fluctuer de ± 1μ m essentiellement à cause des fluctuations de température. Calculer numériquement, pour les modes susceptibles de se propager dans la cavité, l'ordre de grandeur de la variation de fréquence Δv qui en résulte. Comparer cette variation à la largeur de la bande d'émission Δv_(1/2) du milieu amplificateur. Commenter.

Le gyrolaser est en rotation à la vitesse angulaire Ω constante par rapport à l'axe Oz d'un référentiel galiléen R_g, perpendiculaire au plan de la cavité et passant par son centre. Dans R_g les deux sens de propagation ne sont plus symétriques. Il en résulte un écart de fréquence entre les modes de la cavité pour les deux sens de propagation.

Dans le référentiel R_g les rayons lumineux se propagent à la vitesse c (le milieu remplissant la cavité est assimilé au vide), selon des trajectoires rectilignes en dehors des réflexions sur les miroirs. Cependant, à cause de la rotation de la cavité les rayons lumineux ne décrivent pas une trajectoire fermée dans le référentiel R_g. On utilise les notations de la figure 2 : A_i(t) désigne le sommet du miroir M_i à l'instant t dans le référentiel R_g. Le triangle équilatéral

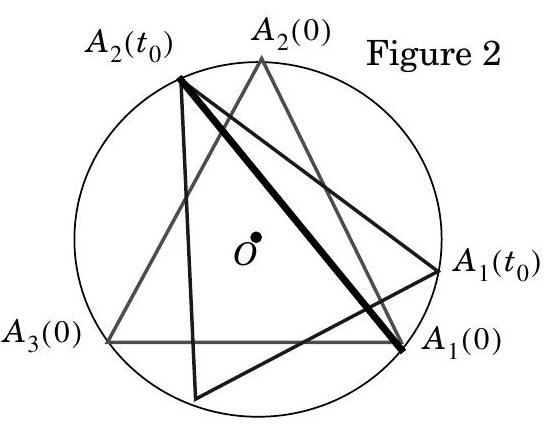

A_1(t)A_2(t)A_3(t) tourne autour de l'axe Oz à la vitesse angulaire Ω. Sur la figure le trait épais représente le rayon lumineux, les traits fins représentent la cavité aux instants 0 et t_0, et le cercle sur lequel se déplacent les points A_i(t). Les calculs seront effectués en se limitant aux termes du premier ordre en aΩ/c « 1 où a désigne le côté de cavité ( a = L/3 ).
I.B.1) On considère le rayon se propageant dans le sens direct M_1 − > M_2 − > M_3. Il quitte le miroir M_1 à l'instant t = 0 au point A_1(0). Il atteint le miroir M_2 à l'instant t_0 en décrivant le segment A_1(0) − A_2(t_0) de longueur d à la vitesse c. Montrer que l'angle entre A_1(0)O et A_1(0)A_2(t_0) vaut π/6 − Ωt_0/2. En déduire la relation approchée pour Ωt_0^(< 1) : d/a = 1 + (√3/6)Ωt_0. I.B.2) Déterminer les expressions de t_0 et d en fonction de a, Ω et _c. L'hypothèse Ωt_0^μ 1 est-elle vérifiée?
I.B.3) Montrer qu'après réflexion sur M_2 le rayon lumineux considéré atteint le miroir M_3 à l'instant 2t_0 au point A_3(2t_0) que l'on placera approximativement sur un schéma. Dans le référentiel lié à la cavité, quel est, à l'instant t = 3t_0, le point atteint par le rayon lumineux parti de M_1 à l'instant t = 0 ?
I.B.4) Exprimer la distance L_+parcourue dans R_g par le rayon lumineux lorsqu'il atteint le miroir M_1 après avoir effectué le trajet M_1 − > M_2 − > M_3 − > M_1 en fonction de L, Ω, et c.
I.B.5) Lorsque l'onde revient en M_1 après avoir effectué un tour, elle interfère avec elle-même. La condition d'interférence constructive s'applique: le déphasage de l'onde dû à la propagation sur le trajet M_1 − > M_2 − > M_3 − > M_1 doit être multiple de 2π. En déduire que les fréquences des modes de la cavité en rotation par rapport à Oz pour le sens de parcours direct peuvent s'écrire sous la forme : v_(+ n)(Ω) = v_(0n)(1 + KΩ) où v_(0n) est la fréquence du mode n lorsque la cavité est fixe par rapport à R_g et K est un facteur dont on donnera le signe et l'expression en fonction de L et c.
I.B.6) Montrer que pour le sens de parcours indirect M_1 − > M_3 − > M_2 − > M_1 les fréquences des modes de la cavité sont : v_(+ n)(Ω) = v_(0n)(1 − KΩ).
Pour un sens de rotation et un mode donnés, quelle est l'onde dont la fréquence est la plus élevée?
I.B.7) Calculer le facteur K pour une cavité de périmètre L = 33 cm. On considère, pour un mode déterminé de fréquence v_0 lorsque le gyrolaser est fixe, les deux ondes se propageant en sens opposé dans la cavité. Calculer les écarts absolu et relatif de fréquence entre ces deux ondes, si la vitesse angulaire du gyroscope vaut 10^∘/s (ordre de grandeur rencontré par exemple en aéronautique). Proposer un ordre de grandeur des valeurs maximales de Ω mesurables a priori; commenter ce résultat.

Dans la cavité d'un gyrolaser ayant un mouvement de rotation à la vitesse angulaire Ω autour d'un axe perpendiculaire au plan de la cavité, fixe dans un référentiel galiléen R_g se propagent en sens opposés deux ondes de pulsations :

vue de la mesure de Ω. On suppose dans les questions suivantes que le détecteur est convenablement choisi.
II.B - Quelle est la fréquence du signal que détecte une cellule photoélectrique «ponctuelle», fixe, placée dans la zone de recouvrement des faisceaux? La fréquence mesurée est 300 Hz , on donne K = − 1, 0 × 10^(− 10) s (si Ω est exprimé en rad/s). Calculer la vitesse de rotation du gyrolaser. Est-il possible de déterminer son sens de rotation par cette mesure?
II.C - On détecte le signal dans un plan perpendiculaire à la bissectrice des directions de propagation des deux faisceaux. Montrer que dans un tel plan on observe des franges rectilignes parallèles se déplaçant à une vitesse proportionnelle à Ω, et dont le sens de déplacement est lié au signe de Ω. Exprimer dans le plan d'observation l'interfrange i et la vitesse de déplacement v du système de franges en fonction de λ_0, α, K, Ω et c. On donne α = 3, 0 × 10^(− 4)rad, K conservant sa valeur précédente, on mesure une vitesse v = 1, 5 m ⋅ s^(− 1), les franges se déplaçant dans le sens des y croissants. Calculer i et la valeur algébrique de Ω. Dans la pratique, on utilise les signaux recueillis par deux cellules photoélectriques décalées d'un quart d'interfrange pour déterminer la valeur algébrique de Ω. Pour quelles raisons?

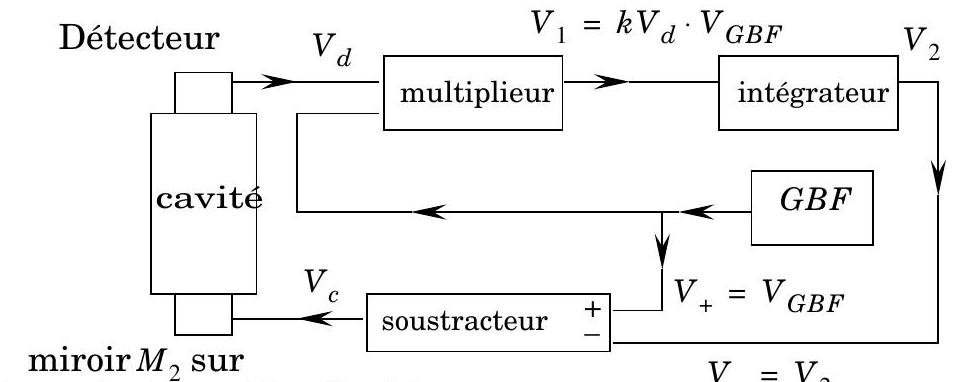

La figure 4 représente le système d'asservissement permettant de stabiliser la longueur L de la cavité et

transducteur piézo-électrique
(sauf questions III.A, III.B) d'obtenir un fonctionne-
ment monomode à une fréquence très proche de v_0 pour l'un des sens de propagation. À la sortie du miroir M_1 un détecteur reçoit une fraction de l'intensité lumineuse I de l'onde se propageant dans le sens direct ; dans cette partie, on ne s'intéresse qu'à cette onde. Le signal de sortie du détecteur est une tension
V_d proportionnelle à I. On admet que V_d est liée à la longueur L de la cavité par une loi de la forme: V_d(L) = V_(max) − α/2(L − L_0)^2 où V_(max), L_0 et α sont des constantes positives. L_0 représente la longueur de la cavité pour laquelle la fréquence du mode est v_0; l'intensité est alors maximale.
La loi précédente est valable si L s'écarte peu de L_0, ce qui est le but de l'asservissement étudié. Le miroir M_2 est fixé sur un transducteur piézo-électrique dont l'épaisseur est liée à une tension de commande V_c. La longueur de la cavité s'écrit alors : L = L_0 + Δl(t) + bV_c(t) où Δl(t) représente les perturbations de la longueur de la cavité dues essentiellement aux variations de température, et b est une constante positive. Le GBF délivre la tension sinusoïdale V_(GBF) = V_0 cosω_(mod)t. La tension de commande du transducteur est V_c = V_+ − V_− où V_+et V_−sont les tensions appliquées sur les entrées du soustracteur. On étudie d'abord le cas où l'entrée - du soustracteur n'est pas reliée à la sortie de l'intégrateur mais à la masse ( V_− = 0 ). La perturbation Δl est supposée constante. La longueur de la cavité oscille alors autour de la valeur moyenne L_0 + Δl.
III.A - Exprimer la tension V_1(t). Linéariser cette expression pour obtenir le développement en série de Fourier de V_1(t). On rappelle que cos^3 x = (3 ⋅ cosx + cos3x)/4.

III.B.1) Dans le cas où l'intégrateur est parfait, quelle est l'expression approchée de V_2(t) si t est suffisamment grand? Préciser la condition t «grand».

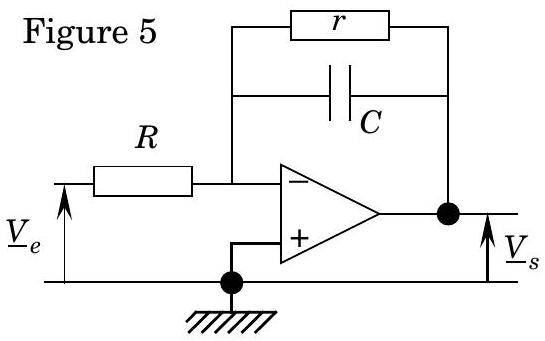

III.B.2) La figure 5 représente une réalisation possible de l'intégrateur, construite autour d'un amplificateur opérationnel supposé parfait. Exprimer sa fonction de transfert sous la forme H_–(jω) = − G/(1 + jω/ω_c). De quel type de filtre s'agit-il ? Calculer son gain statique G et sa pulsation de coupure ω_c. Dans quel domaine fonctionne-t-il en intégrateur?

Quel est en pratique le rôle de la résistance r ? On suppose dans la suite du problème que la fonction de transfert de l'intégrateur est effectivement H_–(jω).
III.B.3) Comment choisir ω_c pour rendre négligeables les composantes oscillantes de V_2(t) en régime établi ? Montrer que la tension V_2 est dans ce cas proportionnelle à Δl; pour la suite du problème, on supposera cette condition réalisée. On rétablit la liaison entre la sortie de l'intégrateur et l'entrée - du soustracteur : V_− = V_2(t). La pulsation ω_(mod) du signal de modulation délivré par le GBF est très grande devant les pulsations caractérisant les variations
temporelles de Δl(t) et de V_2(t). On peut donc considérer que la longueur de la cavité oscille rapidement à la pulsation ω_(mod) autour d'une valeur moyenne lentement variable L_m(t) = L_0 + ΔL_m(t) où l'écart moyen à la longueur L_0 est ΔL_m(t) = Δl(t) − bV_2(t).
III.C -
III.C.1) Montrer que la nouvelle expression de V_1(t) s'obtient en remplaçant Δl par ΔL_m(t) dans le développement de la question III.A).
III.C.2)
a) Écrire l'équation différentielle reliant V_2(t) et ses dérivées à V_1(t).
b) On admet que si la pulsation ω_c est choisie comme à la question III.B.3, une solution approchée de l'équation différentielle précédente peut être obtenue en ne conservant dans l'expression de V_1(t) que les termes lentement variables. En déduire l'équation différentielle reliant dans ces conditions la tension V_2(t) à Δl(t), ω_c, b et G^′ = Gkαb^2 V_0^2/2.
III.C.3) On considère une perturbation échelon : Δl(t < 0) = 0; Δl(t > 0) = Δl_0. Vérifier qu'une solution possible de l'équation différentielle pour t < 0 correspond à V_2(t < 0) = 0. Déterminer V_2(t > 0). Calculer ΔL_m(t) pour t < 0 et t > 0. Exprimer le temps caractéristique de stabilisation de la longueur de la cavité. Calculer la valeur de G^′ correspondant à une réduction de l'effet de la perturbation sur la longueur de la cavité par un facteur 10 .
III.C.4) On considère des perturbations sinusoïdales d'amplitude complexe Δl_– = Δl_0 expjωt. Déterminer les rapports des amplitudes complexes V_2/Δl et Δl^–_m/Δl_–. En déduire le domaine de pulsation dans lequel la stabilisation de^– la longueur de la cavité est effective. On suppose ω « ω_c; quelle doit être la valeur de G^′ pour que l'amplitude de ΔL_m soit inférieure à λ_0/100 si Δl_0 vaut 1μ m ? Avec λ_0 = 633 nm, calculer la variation de fréquence du gyrolaser associée à cette valeur de ΔL_m = λ_0/100. Commenter le résultat obtenu.

Les miroirs du gyrolaser sont réalisés par déposition, sur un substrat en vitrocéramique transparente, d'une série de couches diélectriques transparentes d'indices alternativement élevés (dioxyde de titane ou oxyde de tantale) et faibles (oxyde de silicium). Cette partie a pour objet le calcul des coefficients de réflexion d'un miroir de ce type, dans les conditions suivantes (figure 6).
Le demi-espace z < 0 est assimilé au vide pour la propagation d'ondes électromagnétiques. Il modélise en particulier la cavité du gyrolaser. La région z > h (substrat) est un milieu diélectrique d'indice n_s. Il peut-être au contact direct avec le vide (question IV.B), figure 7, h = 0 dans ce cas), ou recevoir une (question IV.C),
figure 8) ou plusieurs (question IV.D, figure 6) couches minces diélectriques. Tous les milieux considérés sont diélectriques, non magnétiques, parfaitement transparents, linéaires, homogènes et isotropes pour les fréquences considérées. Les interfaces entre les différents milieux sont des plans perpendiculaires à u_z. On considère une onde progressive, plane, monochromatique, de pulsation ω_0, se propageant selon u_z dans le vide, dont le champ électrique E_i est polarisé rectilignement selon u_x. On note ( E_i, B_i ) le champ électromagnétique correspondant. Cette onde arrive sous incidence normale sur l'interface z = 0. Elle est à l'origine d'une onde réfléchie dans le vide ( E_r, B_r ), d'une onde transmise dans le substrat ( E_t, B_t ), et d'un champ électromagnétique au sein des couches diélectriques dû aux réflexions et aux transmissions au niveau des interfaces séparant les différents milieux (vide, couches diélectriques, substrat). On considère que l'onde transmise est la seule onde présente dans le substrat. On rappelle que la réflexion et la transmission d'une onde plane progressive monochromatique à l'interface entre deux couches diélectriques donne deux ondes planes progressives de même pulsation que l'onde incidente, dont les directions de propagation sont données par les lois de Snell-Descartes. Tous les champs ayant même pulsation ω_0, la notation n désignera l'indice correspondant à cette pulsation. On écrira les champs en notation complexe: E_–(r, t) = E_–(r)exp(jω_0 t); B_–(r, t) = B_–(r)exp(jω_0 t).
IV.A -
IV.A.1) Montrer sans calcul que :
a) le champ total dans chaque couche diélectrique peut être considéré comme la superposition de deux ondes progressives planes se propageant respectivement selon u_z et − u_z;
b) les champs électriques des différentes ondes sont tous colinéaires u_x, alors que les champs magnétiques sont colinéaires à u_y. On notera alors E_–(r) = E_–(z)u_x; B_–(r) = B_–(z)u_y.

IV.A.2) Donner la forme de E_–_k(z) dans la k^(eme) couche diélectrique en fonction de k_k, module du vecteur d'onde dans la couche et de deux constantes caractérisant les amplitudes associées au champ. Exprimer k_k en fonction de ω_0, c, et de l'indice n_k.
IV.A.3) Rappeler sans démonstration la relation entre le champ électrique et le champ magnétique d'une onde progressive plane monochromatique se propageant selon la direction caractérisée par le vecteur unitaire u_z dans un diélectrique d'indice n. Exprimer le champ B_–_k(z) en fonction de k_k, c, n_k et des deux constantes utilisées à la question précédente.
On définit les coefficients de réflexion r_–, et de transmission en amplitude τ_–, par: r_– = E_–_r(0)/E_–_i(0); τ = E_–_t(h)/E_–_i(0). On rappelle que dans le vide, la relation entre r_– et R, coefficient de réflexion en intensité est R = |r_–|^2. Le coefficient de transmission en intensité est noté T.

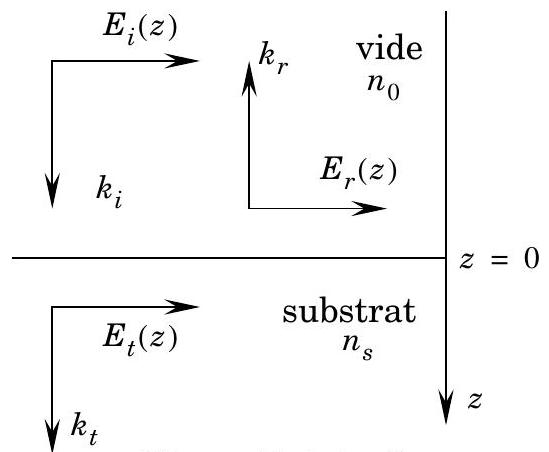

Le milieu d'entrée assimilé au vide ( n_0 = 1 ) et le milieu de sortie d'indice n_s sont adjacents.

IV.B.1) Donner les relations de passage pour les composantes tangentielles du champ électromagnétique à l'interface.
IV.B.2) En déduire le système de deux équations vérifié par les coefficients r et τ. Exprimer r_–, R et T en fonction de n_0 et n_s.
IV.B.3) Calculer R dans le cas où le milieu de sortie est du verre ( n_s = 1, 5 ). Ce phénomène de réflexion est-il facilement observable dans la vie quotidienne? Dans quelles conditions?

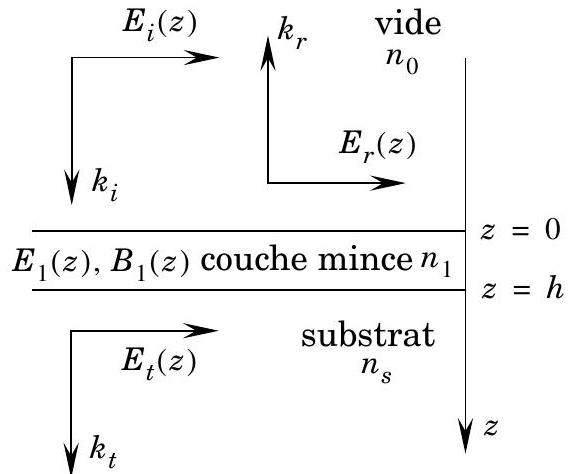

Le milieu d'entrée et le milieu de sortie (indices n_0 et n_s ) sont séparés par une couche mince d'épaisseur h, d'indice n_1.
IV.C.1) Exprimer le champ électromagnétique dans la couche mince à l'interface z = h en fonction de sa valeur à l'interface z = 0. Mettre le résultat sous forme matricielle : [E_–_1(h), B_–_1(h)] = M_1[E_–_1(0), B_–_1(0)] où M_1 est la matrice de passage (à coefficients complexes) pour la couche mince.
IV.C.2) Déterminer les relations qui lient E_–_i(0), E_–_r(0), E_–_t(h). Montrer que r_– peut être mis sous la forme

où N_1, N_2, N_3 et N_4 s'expriment uniquement en fonction des indices n_0, n_1, et n_s.
IV.C.3) Montrer que lorsque n_s ≠ n_0, il existe une valeur de n_1, fonction de n_0 et de n_s ainsi que des valeurs de h s'exprimant simplement en fonction de la longueur d'onde dans la couche mince, qui permettent d'annuler r_– : on obtient alors une couche anti-reflet pour la fréquence considérée. Pour quelles raisons n'est-il pas possible de réaliser une couche anti-reflet sur l'étendue du spectre visible?
IV.C.4) Dans la pratique, on utilise souvent des couches minces «quart d'onde » : h = λ/4, où λ est la longueur d'onde dans la couche mince (pour la fréquence considérée). Quelles formes simples prennent alors la matrice de passage M_1 et les coefficients r_– et R pour cette fréquence?
IV.C.5) Tracer la courbe représentative R = f(n_1) pour une couche mince quart d'onde. On prendra n_0 = 1, n_s = 1, 5 (verre), on effectuera le tracé pour des valeurs de n_1 comprises entre 1 et 3 , en indiquant sur le graphe l'intervalle correspondant à la gamme d'indices physiquement réalisables pour des couches minces ( 1,3 à 2,5 ). D'après ce graphique, comment choisir l'indice de la couche mince pour favoriser la transmission de l'onde incidente? Comment favoriser la réflexion? Calculer numériquement les valeurs extrêmes de R qui peuvent être obtenues et les comparer à la valeur obtenue pour l'interface vide/verre.

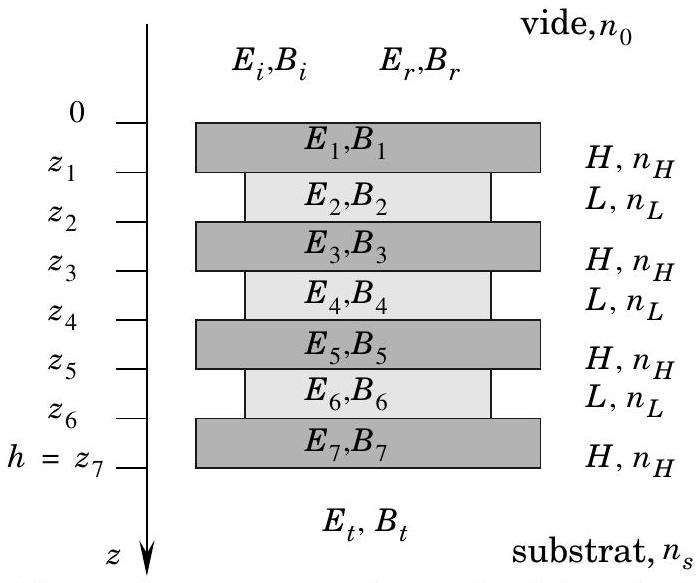

Le milieu d'entrée et le milieu de sortie sont maintenant séparés par une succession de couches diélectriques d'indices alternativement élevé n_H et faible n_L, chaque couche mince étant quart d'onde. On considère la structure vide /(HL)^p H / substrat formée par l'empilement de p + 1 couches H et de p couches L alternées.
IV.D.1) En utilisant les résultats de la question IV.C.4, déterminer les composantes du champ électromagnétique [E_–_2(z_2), B_–_2(z_2)] puis du champ [E_–_(2p + 1)(h), B_(2p + 1)(h)] en fonction de [E_–_1(0), B_–_1(0)]; on pourra utiliser les matrices de passages dans les couches diélectriques.
IV.D.2) En déduire l'expression de r_– en fonction de n_0, n_s, n_H, n_L et p. Justifier a posteriori le choix de ce type de structure pour la réalisation de miroirs.
IV.D.3) Les miroirs d'un gyrolaser sont de type vide / (HL)^(20)H/ verre, avec pour la longueur d'onde dans le vide λ_0 = 633 nm, n_H = 2, 1, n_L = 1, 45 et toujours n_0 = 1, n_s = 1, 5. Les couches ont pour épaisseurs respectives 0, 075μ m et 0, 11μ m.
a) Vérifier que ces épaisseurs constituent sensiblement des couches «quart d'onde ».
b) En supposant qu'il s'agit exactement de couches «quart d'onde», calculer pour ces miroirs les coefficients r_– et R. Comparer le résultat avec les impératifs liés au fonctionnement du gyrolaser.
IV.D.4) En pratique le coefficient de réflexion en intensité mesuré expérimentalement sous incidence normale est plus faible que celui déterminé dans le modèle précédent. Quels sont le ou les phénomènes négligés dans l'étude précédente responsables de cet écart? Pourquoi ces phénomènes conduisent-ils en pratique à limiter le nombre de couches minces déposées sur le substrat?
