PRODUCTION ET STOCKAGE D'HOLOGRAMMES
L'addition cohérente de deux ondes optiques produit une figure d'interférence, dont l'enregistrement est nommé hologramme. L'holographie consiste en l'étude de la production et de l'utilisation d'hologrammes ; elle diffère de l'étude classique d'interférences par la complexité des ondes qui interfèrent et celle du dispositif expérimental. Convenablement éclairé, hologramme peut produire l'image tridimensionnelle d'un objet. L'utilisation d'hologrammes est largement répandue à des fins publicitaires, éducatives, techniques ou artistiques.
Les deux parties de ce problème sont largement indépendantes entre elles ; la partie I, proche du cours dans son ensemble concerne la production et la restitution d'un certain type d'hologrammes, dits minces, la partie II s'intéresse à une méthode thermo-optique d'enregistrement d'hologramme.
Partie I: Hologrammes minces
Pour former l'hologramme d'un objet, on utilise (fig. 1) une onde lumineuse plane monochromatique, de pulsation
ω , de longueur d'onde
λ_(réf) que l'on sépare en deux faisceaux. L'un des faisceaux sert d'onde de référence ; l'autre faisceau éclaire un objet, et subit réflexion, réfraction et diffusion. L’hologramme est formé en faisant interférer l’onde de référence avec l'onde issue de l'objet ; on obtient une onde non plane, de pulsation
ω ,
caractéristique de l’objet ; la figure d'interférence est enregistrée sur une couche photosensible (P) qui constitue l'hologramme.
On notea_–(M, t) = A_(obj)(M)exp[i(ωt − Ψ(M))] l'onde issue de l'objet. Dans le trièdre orthonormé Oxyz, l'onde de référence d'amplitude
A_(réf) de phase nulle au point O et à l'instant
t = 0 est caractérisée par son vecteur d'onde
k_(réf) = k_(réf)(u_x sinφ + u_z cosφ) . On la note
A_(réf)exp[i(ωt − k_(réf)OM)] et l'on suppose, dans tout le problème, l'amplitude
A_(réf) de l'onde de référence très supérieure à celle de l’onde issue de l’objet
: ε = (A_(obj))/(A_(réf)), |ε|≪1 . L'intensité
I(M) au point M d'une onde d'amplitude complexe
s_–(M, t) sera conventionnellement définie par
I(M) = s(M, t)s∗(M, t) = |s(M, t)|^2 .
caractéristique de l’objet ; la figure d'interférence est enregistrée sur une couche photosensible (P) qui constitue l'hologramme.
On note
.jpg)

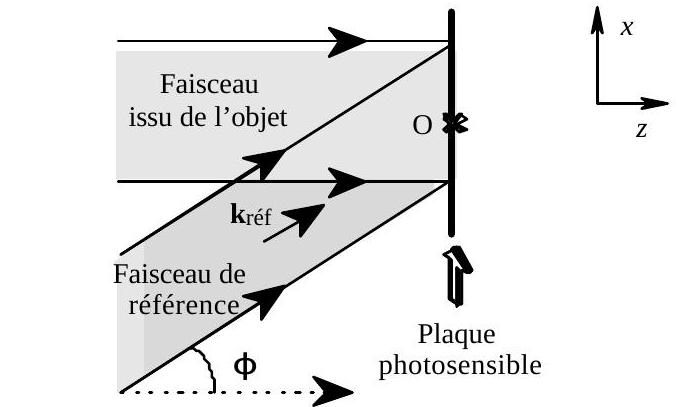

Fig. 1 Enregistrement d'un hologramme mince

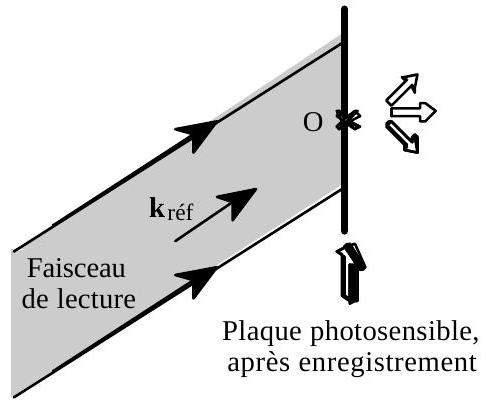

Fig. 2 Lecture en transmission d'un hologramme minct
- 3 - Après développement, la plaque est replacée dans la position qu’elle avait lors de l'impression (Fig. 2) puis éclairée par une onde de lecture identique à l'onde de référence. Montrer que l'amplitude de l'onde transmise par la plaque holographique se compose de trois termes dont l'un est, à un coefficient multiplicatif près, identique à l'onde issue de l'objet. On présentera chacun de ces termes sous la forme
A_n exp[i(ωt − φ_n)] , en explicitantA_n etφ_n , avecn ∈ {, 2, 3} . - 4 - L'onde obtenue en transmission résulte de la diffraction de l'onde de lecture par l'hologramme. Il est possible ainsi de reconstituer l’onde issue d'un objet éclairé par une
lumière cohérente. On suppose dans tout le problème que l'objet dont on forme l'hologramme est ponctuel et situé à l'infini sur l'axe Oz ; il génère alors une onde plane de vecteur d'ondek_(obj) = k_(réf)u_z , en phase avec l'onde de référence au point O . La phase de cette onde plane est maintenant explicite :Ψ(x, y, z) = k_(obj) .OM. Établir dans ces conditions l'expression approchée suivante de l'intensité :
où
Δk = k_(obj) − k_(réf) . Exprimer
m en fonction de
A_(réf) et
A_(obj) . Caractériser les surfaces d'intensité maximale et exprimer la distance entre deux de ces surfaces successives en fonction de la norme du vecteur
k puis en fonction de la longueur d'onde
λ_(réf) et de
φ .
◻5 - La plaque photographique permet d'enregistrer au plus
N traits par unité de longueur. À quelle condition sur
N, λ_(réf) et
φ la photographie sera-t-elle une reproduction acceptable de la figure d'interférence ? Pour
N = 500 mm^(− 1) et
λ_(réf) = 500 nm , quelle est la valeur maximale de
φ ?
◻6 - Exprimer
t(x, y, 0) , coefficient de transmission de la plaque après développement, en se limitant au terme du premier ordre en
ε .
◻7 - La plaque, de dimensions (centimétriques)
a selon
Ox et
h selon
Oy , est éclairée par l'onde de lecture, dans le domaine du visible, d'amplitude
A_(lec) , de longueur d'onde
λ_(réf) et de vecteur d'onde (
sinθu_x + cosθu_z )
k_(réf) . En utilisant le principe de Huygens-Fresnel, calculer l'amplitude de l'onde diffractée par la plaque photographique dans la direction définie par le vecteur unitaire
u_d = α_d u_x + β_d u_y + γ_d u_z . On constatera que cette amplitude est la somme de trois termes, que l'on notera respectivement
a_–_(d_1), a_–_(d_2) et
a_–_(d_3) .
On rappelle la relation de définition :∫_(− u/2)^(u/2)exp]_2 2iπ(ax)/λ]^d dx = usinc◻/◻πau^− .
◻8 - On étudie séparément les intensités
I_1, I_2 et
I_3 associées respectivement aux amplitudes
a_–_(d_1), a_–_(d_2) et
a_–_(d_3) . Montrer que les directions des maxima principaux d'intensité sont situées dans le plan (zx) et expliciter
β_d pour de tels maxima ; posant
u_d = u_x sin(θ_d) + u_z cos(θ_d) , donner les relations vérifiées par
sin(θ_d) pour les directions d'intensité maximale ; par analogie avec un réseau de fentes fines, donner les ordres auxquels correspondent ces maxima d'intensité.
On rappelle la relation de définition :
- 9 - Déterminer dans l'approximation des petits angles les demi-largeurs angulaires des pics principaux de diffraction par rapport aux axes
x ety . Calculer, en fonction dem et deγ , les valeurs relatives des maxima principaux d'intensité diffractée pour les composantes dépendant dem par rapport au maximum de l'intensité diffractée par la composante qui n'en dépend pas.
◻10 - À quelle condition surφ, λ_(réf) eta la distance angulaire entre les pics principaux de diffraction est-elle grande devant leurs largeurs angulaires ? Déterminer dans ce cas l'expression approchée de l'intensité diffractée. Représenter, pourβ_d = 0 , son allure en fonction deα_d .
◻11 - Déterminer, pourθ = φ , la composante de l'amplitude diffractée qui permet de reconstituer l'image de l'objet. Quelle est l'influence d'une variation deθ sur la direction
de reconstitution de cette image ?
12 - Pour que la reconstitution soit acceptable, il faut que l'intensité associée à la composante indépendante dem dans la direction de reconstitution de l'image soit inférieure à une certaine fraction de l'intensité maximale associée à l'image. En déduire l'ordre de grandeur de la valeur minimale à donner à l'angleφ (on majorera|sincx| par1/x) . Application numérique :γm = 10^(− 3), f = 10^(− 1), a = 1 cm .
◻13 - La plaque photographique est remplacée à partir de maintenant et dans toutes les questions qui suivent par une couche transparente de mêmes dimensions, orientée de manière identique et d'épaisseure suffisamment faible pour qu'elle puisse être considérée comme une surface diffractante coï ncidant avec le planOxy . Cette plaque est photosensible : la valeur en tout point M de son indice de réfractionn reproduit celle de l'intensité incidenteI(M) selon la loin(M) = n_0 + αI(M) . L'hologramme est ainsi obtenu sous la forme de réseau d'indice. Les angles avec l'axe Oz restent quasiment nuls. Exprimer pour tout point M la différence de chemin optiqueδ(M) entre un rayon traversant la couche photosensible sous incidence quasi-normale et un rayon se propageant dans le vide.
◻14 - On notet_–(M) = exp(− 2iπδ(M)/λ_(réf)) la transparence de l'homogramme associée àδ(M) . Montrer que si le terme(α_I(M)k)/(λ_(réf)) est suffisamment petit, cette transparence peut s'écrire sous la formet_–(M) = t_–_0[1 + C_–I(M)] , oùt_–_0 etC_– sont des constantes complexes, dont on donnera les expressions. En déduire que les caractéristiques géométriques de la figure de diffraction lors de la lecture sont identiques à celles obtenues avec une plaque photographique.
15 - On enregistre successivement deux hologrammes. Les ondes de références sont de même intensité et de même longueur d'ondeλ_(réf) leurs directions respectives sont caractérisées par les anglesφ_1 etφ_2 . Les objets restent ponctuels et situés sur l'axe Oz , les amplitudes des ondes objet sontA_1 etA_2(|A_1|, |A_2|≪|A_(réf)|) . Avec des notations analogues à celles de la relation [1], les intensités lors des enregistrements sont :
La transparence après l'enregistrement est alors
t_–(M) = t_0_–{L_– + C_–[I_1(M) + I_2(M)]} .
L’hologramme étant éclairé par l’onde de lecture sous l’angle d'incidenceθ , caractériser les positions, les tailles angulaires et les intensités relatives des pics principaux de diffraction. En déduire que l’on reconstitue simultanément les images des deux objets.
◻16 - Les images des deux objets sont dites séparées si les taches principales de diffraction qui leurs sont associées ne se recouvrent pas (les limites des taches principales de diffraction sont ici les premiers points où l'intensité s'annule, de part et d'autre du maximum principal). En déduire l'expression et la valeur de l'écart minimal
(Δφ)_(min) entre les directions des faisceaux de référence lors de l'enregistrement des hologrammes successifs. Quels facteurs peuvent contribuer à augmenter
(Δφ)_(min) ?
L’hologramme étant éclairé par l’onde de lecture sous l’angle d'incidence
Partie II : Stockage d'hologrammes
Cette partie étudie une méthode thermo-optique d'enregistrement d'hologramme. On se limite à des phénomènes unidimensionnels selon l'axe
Ox . L'intensité lumineuse éclairant le support lors de l'enregistrement s'exprime par
I(x) = I_0[1 + mcos(kx)] , le terme de modulation
I_0 mcos(kx) contenant l'information sur l'objet holographié. L'indice
n du support dépend de la température :
n(T) = n_0 + (◻dn)/(dT)◻/(◻_(T = T_0))(T − T_0) . On s'intéresse à l'établissement d'un champ de température
T(x, t) dans un milieu transparent soumis à l'intensité lumineuse
I(x) . Ce milieu est caractérisé par sa masse volumique
μ , sa capacité thermique massique
c , sa conductivité thermique
λ_c , toutes grandeurs indépendantes de la température. Le volume dt entourant le point P soumis à l'intensité lumineuse
I(P) absorbe un flux thermique
dp_(th) = αI(P)dτ . On néglige les effets de bord, ce qui permet de raisonner comme si le milieu était infini.
◻17 - Établir, en effectuant le bilan thermique d'une tranche d'épaisseur dx du milieu, l'équation aux dérivées partielles vérifiée par le champ de température
T(x, t) :
18 - La température initiale est homogène, égale à
T_0 ; l'intensité lumineuse
I(x) est présente dans le milieu entre les instants 0 et
t ; Sachant que
T(x, t) est de la forme
T(x, t) = T_m(t) + ΔT(t)cos(kx) , déterminer
T_m(t) et
T(t) pour
0 < t < t ; quel aspect du modèle vous semblerait le plus critiquable ?
◻19 - Exprimer l'indice du milieu
n(x, t) sous la forme
n(x, t) = n(t) + Δn(t)cos(kx) . Quel est le temps caractéristique d'évolution de
n(t) ?
- 20 - Exprimer le champ de température et l'amplitude de la modulation spatiale d'indice
n(t) pourt > Δt .
◻21 - Application numérique:μc = 1, 9 × 10^3 kJ ⋅ m^(− 3) ⋅ K^(− 1), λ_c = 0, 17 W ⋅ m^(− 1) ⋅ K^(− 1), m = 1 ,2ð/k = 3μ m, t = 10 ns, (dn/dT) = − 3, 6 ⋅ 10^(− 4) K^(− 1) , épaisseur:l_0 = 3 mm . L'intensité lumineuse est confinée dans un cylindre d'axeOx de sectionS = 0, 8 mm^2 et de longueurl_0 . L'énergie absorbée durant l'illumination estE_0 = E_0 = 5, 7 × 10^(− 5) J . Déterminer le temps caractéristiqueτ_0 et la puissance moyenne absorbée par unité de volumeαI_0 . Simplifier l'expression den(t) et calculer sa valeur numérique.
22 - L’utilisation de l’effet thermo-optique pour la réalisation de mémoires holographiques durables est-elle commode ?
Fin de ce problème
FIN DE L'ÉPREUVE
