Nombre chromatique et coloriage de graphes : du 2-coloriage à l'algorithme de Wigderson
Afficher ou masquer la section
Le sujet met en œuvre des algorithmes pour colorier des graphes non orientés. Le coloriage de graphes étant NP-complet, l'objectif est de calculer des solutions optimales pour le sous-problème du 2-coloriage, puis des solutions non optimales mais efficaces pour le problème général, à l'aide d'un algorithme glouton puis de l'algorithme de Wigderson pour les graphes 3-coloriables.
11. ColoriageSe familiariser avec la notion de coloriage de graphe, écrire un algorithme vérifiant la propriété de coloriage et démontrer une borne supérieure exponentielle en temps pour le problème général.
22. 2-coloriageÉcrire un algorithme de parcours en profondeur pour 2-colorier un graphe supposé 2-coloriable.
33. Algorithmes gloutonsÉtudier un algorithme glouton de coloriage à plus de trois couleurs, en prouver la correction et une borne sur le nombre de couleurs utilisées, puis l'optimiser par un tri préalable des sommets.
44. Algorithme de WigdersonÉtudier l'algorithme de Wigderson pour les graphes 3-coloriables, prouver sa correction et une borne en O(racine de n) sur le nombre de couleurs, puis l'implémenter.
Difficile. Le rapport indique une moyenne de 9,80 sur 20 avec un écart type de 4,13 sur 1072 copies, et précise que beaucoup de candidats sont parvenus jusqu'à la dernière question mais qu'aucun n'a su traiter toutes les questions correctement.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
5 erreurs relevées
Preuves de correction non rigoureuses · Boucle for incorrecte pour parcourir un tableau · Confusion entre invariant de boucle et récurrence sur le nombre de sommets
Afficher ou masquer la section
Le sujet portait sur des algorithmes de coloriage de graphes, du 2-coloriage optimal à des solutions approchées pour le coloriage général. Les questions 4, 6, 11 et 14 ont été très mal traitées, voire ignorées. Le jury insiste sur la nécessité de preuves de correction rigoureuses, avec un invariant de boucle correctement identifié, et sur la justification systématique des complexités annoncées.
Les erreurs les plus sanctionnées
1
Preuves de correction non rigoureuses
Trop de copies se contentent de justifier la correction d'un algorithme en le paraphrasant en français ou en indiquant qu'on voit bien que le résultat est vrai, sans hypothèse de récurrence ni invariant de boucle correctement identifié.
2
Boucle for incorrecte pour parcourir un tableau
Beaucoup de candidats utilisent une boucle « for i = 0 to n » pour parcourir un tableau de taille n, ce qui est incorrect.
3
Confusion entre invariant de boucle et récurrence sur le nombre de sommetsQ10
À la question 10, il y a une confusion fréquente entre preuve par invariant de boucle et preuve par récurrence sur le nombre de sommets, les récurrences omettant souvent de considérer le dernier sommet colorié.
4
Complexité affirmée sans justification
L'énoncé demandait de justifier les complexités en temps des algorithmes, mais beaucoup de candidats oublient de le faire, se contentant d'affirmer une complexité sans expliquer les raisons.
5
Confusion entre appel récursif de l'algorithme et coloriage récursif du sous-grapheQ19
À la question 19, il y a souvent une confusion entre appeler récursivement l'algorithme de Wigderson sur un graphe k-1-coloriable et colorier récursivement le sous-graphe avec k-1 couleurs.
Ce qui a été bien réussi
La question 5 a été très bien traitée, en général rédigée avec beaucoup de soin.
Les questions 15 à 17, un groupe de questions de programmation particulièrement faciles, ont été plutôt bien traitées.
La question 1, très simple, a été traitée avec succès par la quasi-totalité des candidats.
Conseils du jury
Rédiger des preuves de correction rigoureuses, avec un invariant de boucle ou une hypothèse de récurrence clairement identifiée.
Justifier systématiquement la complexité en temps annoncée pour chaque algorithme, sans se contenter de l'énoncer.
Découper un programme long en plusieurs fonctions clairement nommées plutôt qu'en fonctions génériques comme aux, aux2, aux3.
Indiquer explicitement l'algorithme choisi (par exemple pour un tri) plutôt que de laisser le correcteur le deviner à la lecture du code.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
L'utilisation des calculatrices n'est pas autorisée pour cette épreuve. Le langage de programmation sera obligatoirement Caml Light.
Nombre chromatique et coloriage de graphe
Préliminaires
Complexité. Par complexité en temps d'un algorithme A, on entend le nombre d'opérations élémentaires (comparaison, addition, soustraction, multiplication, division, affectation, test, etc.) nécessaires à l'exécution de A dans le pire cas.
Lorsque la complexité en temps dépend d'un ou plusieurs paramètres κ_1, …, κ_r, on dit qu'elle est en O(f(κ_1, …, κ_r)) s'il existe une constante C > 0 telle que, pour toutes les valeurs de κ_1, …, κ_r suffisamment grandes (c'est-à-dire plus grandes qu'un certain seuil), la complexité est au plus C × f(κ_1, …, κ_r).
On dit que la complexité en temps est linéaire quand f est une fonction linéaire des paramètres κ_1, …, κ_r, polynomiale quand f est une fonction polynomiale des paramètres κ_1, …, κ_r, et enfin exponentielle quand f = 2^g, où g est une fonction polynomiale des paramètres κ_1, …, κ_r.
Les complexités (en temps) des algorithmes devront être justifiées.
Graphes. Rappelons qu'un graphe non-orienté est la donnée ( S, A ) de deux ensembles finis :
un ensemble S de sommets, et
un ensemble A ⊆ S × S d'arêtes, tel que pour tout couple de sommets (s, t), on a (s, t) ∈ A si et seulement si (t, s) ∈ A.
Étant donné un graphe G = (S, A), le sous-graphe induit par un ensemble de sommets T ⊆ S est (T, A ∩ (T × T)).
Soit G = (S, A) un graphe et soit s ∈ S un sommet de G. Un voisin de s est un sommet t de G qui est relié à s par une arête, c'est-à-dire tel que (s, t) ∈ A. On note V(s) l'ensemble des voisins de s. Le degré d(s) de s est le cardinal de V(s). Le degré d(G) de G est le maximum des degrés de ses sommets.

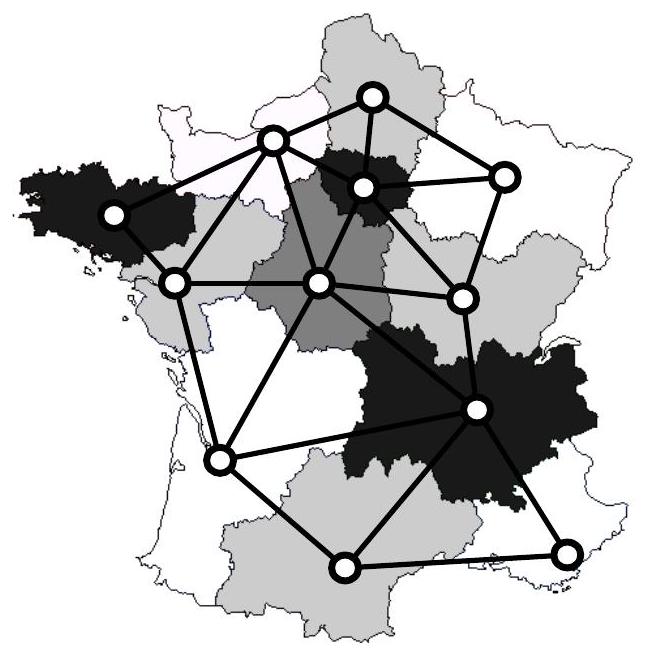

Figure 1 - Exemple de graphe colorié : le graphe des régions métropolitaines françaises (hors Corse). Deux régions sont reliées par une arête dans le graphe si et seulement si elles sont voisines. Deux régions voisines sont de couleurs différentes.
Un graphe est dit étiqueté lorsque l'on dispose d'une fonction, dite d'étiquetage, de l'ensemble de ses sommets vers un ensemble non-vide arbitraire, que l'on appelle ensemble des étiquettes. Les étiquettes peuvent par exemple être des entiers, des listes ou des chaînes de caractères.
On dit qu'une fonction d'étiquetage L est un coloriage des sommets de G = (S, A) lorsque deux sommets voisins ont toujours deux étiquettes distinctes (alors appelées couleurs), c'est-àdire lorsque L vérifie la condition (1) suivante :
∀s, t ∈ S, (s, t) ∈ A ⇒ L(s) ≠ L(t).
Un graphe G est dit k-coloriable s'il admet un coloriage avec au plus k couleurs. Un graphe est dit colorié s'il est k-coloriable pour un k > 0. Un exemple de graphe colorié est donné sur la figure 1 ci-dessus.
Le nombre chromatique d'un graphe non-orienté G, noté χ(G), est le nombre minimal k tel que G est k-coloriable. Cet énoncé porte sur le calcul de nombres chromatiques et de coloriages.
Représentation des graphes étiquetés. On se fixe dans cet énoncé une représentation des graphes par matrices d'adjacence. On se fixe également comme convention que les étiquetages des graphes sont tous à valeurs entières. L'étiquetage d'un graphe sera donné par un tableau d'entiers. On se donne les types Caml Light suivants :
type graphe == bool vect vect;;
type etiquetage == int vect;;
Un graphe non-orienté G = (S, A) avec S = {0, …, n − 1} est représenté par une valeur gphe de type graphe telle que pour tous sommets i, j ∈ S, on ait gphe. (i). (j) = true si et seulement si (i, j) ∈ A. Le graphe G étant supposé non-orienté, on a alors également par symétrie
gphe. (j).(i) = true. Pour un étiquetage etiq de gphe, l'étiquette du sommet i de gphe est donnée par etiq. (i).
En plus des fonctionnalités de base du langage Caml Light, le candidat pourra utiliser les fonctions suivantes sans les programmer :
_ make_vect : int -> 'a -> 'a vect
make_vect n v renvoie un vecteur de longueur n et dont toutes les cases valent v.
- vect_length : 'a vect -> int
vect_length t renvoie la longueur de t.
- list_length : 'a list -> int
list_length l renvoie la longueur de l.
- vect_of_list : 'a list -> 'a vect
vect_of_list l renvoie un vecteur t de même longueur que l, qui contient les mêmes
éléments que l et dans le même ordre.
- range : int -> int vect
range n renvoie le vecteur [|0,..,n-1|].
1 Coloriage

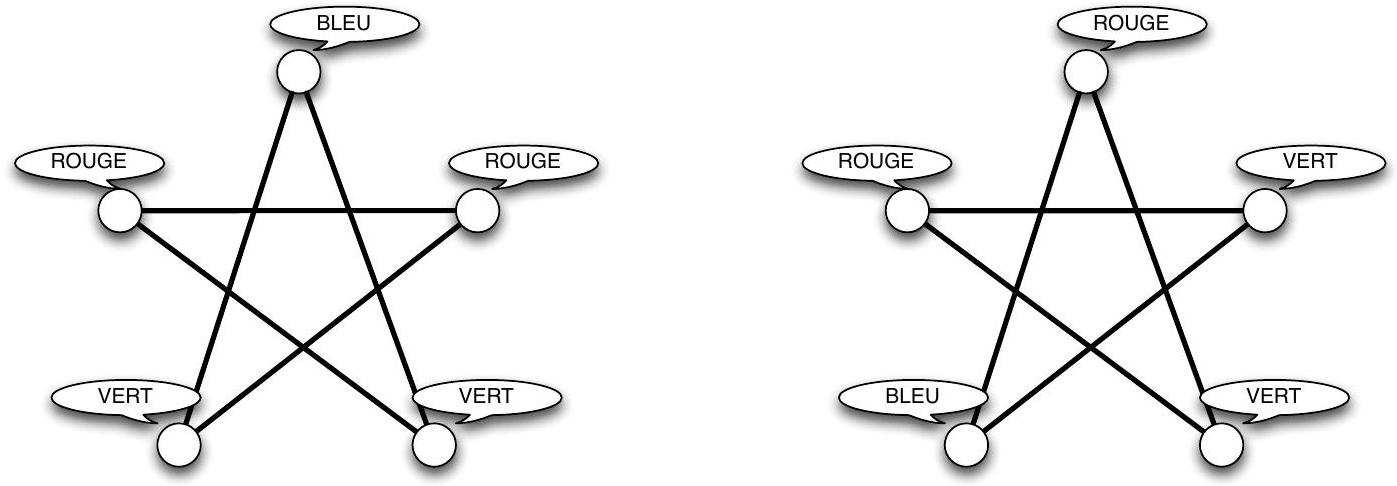

Question 1. Indiquer, pour chacun des graphes suivants, s'il est colorié :
Question 2. Donner le nombre chromatique, ainsi qu'un exemple de coloriage correspondant, pour le graphe de Petersen représenté figure 2 page 4.
Question 3. La vérification de la propriété de coloriage est le problème suivant.
Entrée : un graphe G, et un étiquetage L de G.
Question : L est-il un coloriage de G ?
Écrire une fonction est_col : graphe -> etiquetage -> bool, telle que est_col gphe etiq renvoie true si et seulement si etiq est un coloriage de gphe. Dans le cas où la taille de l'étiquetage est strictement inférieure au nombre de sommets du graphe, la fonction renvoie false. On demande une complexité quadratique en le nombre de sommets du graphe.
Question 4. Démontrer que le calcul du nombre chromatique d'un graphe peut s'effectuer en temps exponentiel en le nombre de sommets.
2 2-coloriage
Nous avons vu à la question 4 que le calcul du nombre chromatique peut s'effectuer en temps exponentiel en le nombre de sommets du graphe. Dans le cas général, on ne sait aujourd'hui

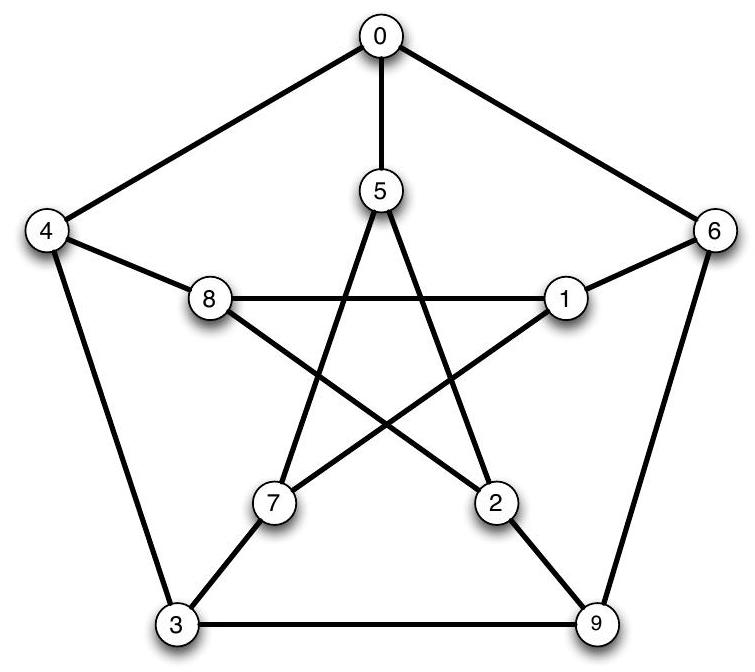

Figure 2 - Le graphe de Petersen, de sommets 0, …, 9.
pas faire mieux. Pour obtenir de meilleures bornes de complexité, il faut donc se limiter à des sous-problèmes. On considère dans cette partie le cas du 2-coloriage.
Graphe biparti. Un graphe G est biparti lorsque l'ensemble de ses sommets S peut être divisé en deux sous-ensembles disjoints T et U, tels que chaque arête a une extrémité dans T et l'autre dans U.
Question 5. Démontrer qu'un graphe G est biparti si et seulement s'il est 2-coloriable.
On se propose de programmer la vérification de la 2 -colorabilité des graphes en procédant comme suit. On effectue un parcours du graphe en profondeur au cours duquel on construit une 2 -coloration du graphe. On se donne pour ce faire trois étiquettes, disons − 1, 0 et 1 . L'étiquetage est initialisé à -1 pour tous les sommets, et on teste la 2 -colorabilité avec 0 et 1 . Le principe de l'algorithme est le suivant :
(1) On choisit un sommet s d'étiquette -1 .
(2) On colorie les sommets rencontrés lors du parcours en profondeur à partir de s, en alternant entre les couleurs 0 et 1 à chaque incrémentation de la profondeur, et en vérifiant si les sommets déjà coloriés rencontrés sont d'une couleur compatible.
(3) Enfin, s'il reste des sommets d'étiquette -1 , alors on revient au point (1).
Question 6. Écrire une fonction deux_col : graphe -> etiquetage telle que deux_col gphe renvoie un 2 -coloriage de gphe si gphe est 2 -coloriable. Le coloriage utilisera les couleurs 0 et 1 . On demande une complexité quadratique en le nombre de sommets du graphe. Le comportement de la fonction est laissé au choix du candidat lorsque gphe n'est pas 2-coloriable.
Indication : on pourra se donner un étiquetage etiq : etiquetage de longueur (vect_length gphe), dont toutes les cases sont initialisés à -1, et que l'on met à jour au fur et à mesure du parcours de gphe.
3 Algorithmes gloutons
Dans cette partie, nous allons étudier deux algorithmes permettant de colorier un graphe en temps polynomial, mais donnant en général un coloriage sous-optimal : le coloriage obtenu peut dans certains cas utiliser plus de couleurs que le coloriage optimal.
Ces deux algorithmes prennent en paramètre un ordre sur les sommets du graphe, que l'on appelera ordre de numérotation. Par exemple, 1 < 3 < 4 < 0 < 2 < 6 < 5 < 9 < 8 < 7 et 0 < 7 < 2 < 5 < 4 < 6 < 8 < 1 < 3 < 9 sont deux ordres de numérotation des sommets du graphe de Petersen (figure 2 page 4).
Pour un graphe gphe à n sommets, on implémente un ordre de numérotation de ses sommets par un tableau num de n valeurs entières, tel que num. (k) = j si et seulement si le sommet j apparaît en ( k + 1 ) ième position dans l'ordre.
Nous commençons par l'algorithme glouton de coloriage. Cet algorithme construit un coloriage L d'un graphe G en utilisant au plus d(G) + 1 couleurs. Son principe est le suivant :
On parcourt la liste des sommets du graphe, dans l'ordre de numérotation des sommets donné. Pour chaque sommet s parcouru :
(1) On calcule l'ensemble C(s) = {L(t)|t ∈ V(s)} des couleurs déjà données aux voisins de s.
(2) On cherche le plus petit entier naturel c qui n'appartient pas à C(s).
(3) On pose L(s) = c.
Question 7. Considérons le graphe de Petersen (figure 2, page 4) et les deux ordres de numérotation num1 = [|1; 3; 4; 0; 2; 6; 5; 9; 8; 7|] et num2 = [|0; 7; 2; 5; 4; 6; 8; 1; 3; 9|]. Donner les coloriages obtenus par l'algorithme glouton décrit ci-dessus pour le graphe de Petersen et chacun de ces deux ordres de numérotation, ainsi que les nombres de couleurs correspondants.
Question 8. Écrire une fonction min_couleur_possible : graphe -> etiquetage -> int -> int telle que pour un graphe gphe à n sommets, un étiquetage etiq à valeurs dans { − 1, …, n − 1}, et pour un sommet s de gphe, l'appel de min_couleur_possible gphe etiq s renvoie le plus petit entier naturel n'appartenant pas à l'ensemble { etiq. (t)|t ∈ V(s)}. On demande une complexité en O(n).
Question 9. Écrire une fonction glouton : graphe -> int vect -> etiquetage, telle que, pour un graphe gphe et un ordre de numérotation num de ses sommets, glouton gphe num renvoie le coloriage glouton de gphe, avec au plus d + 1 couleurs, où d est le degré de gphe. On demande une complexité en O(n^2), où n est le nombre de sommets de gphe.
Dans le cas où le tableau num contient autre chose qu'un ordre de numération des sommets de gphe, le résultat de la fonction est laissé au choix du candidat.
Question 10. Montrer que l'algorithme de coloriage glouton construit toujours un coloriage, et que ce coloriage utilise au plus d + 1 couleurs, où d est le degré du graphe en entrée.
Question 11. Soit G un graphe. Montrer que pour tout coloriage L de G, il existe un ordre de numérotation des sommets tel que le coloriage glouton L^′ associé vérifie L^′(s) ≤ L(s) pour tout sommet s de G. En déduire qu'il existe une numérotation des sommets telle que l'algorithme glouton renvoie un coloriage optimal.
Les questions 7 et 11 indiquent que l'efficacité de l'algorithme glouton est en grande partie dépendante de l'ordre dans lequel on choisit de parcourir les sommets du graphe. L'ordre correspondant à la représentation choisie du graphe (dans notre cas les indices de la matrice d'adjacence, c'est-à-dire la permutation identité) est le plus simple à calculer, mais a peu de
chances d'être efficace. A contrario, on pourrait essayer de déterminer l'ordre optimal, dont on a prouvé l'existence à la question 11, mais cela n'apporterait aucun bénéfice vis-à-vis de la complexité temporelle du problème.
Une alternative est donnée par l'optimisation de Welsh-Powell. L'idée est de parcourir l'ensemble des sommets du graphe par ordre de degré décroissant. Le tri des sommets par degré décroissant ne prend pas plus de temps que le parcours glouton, mais permet d'obtenir un algorithme raisonnablement efficace en pratique.
Question 12. Écrire une fonction tri_degre: graphe -> int vect, qui calcule le tableau des sommets d'un graphe trié par ordre décroissant de leurs degrés. En déduire une fonction welsh_powell: graphe -> etiquetage qui implémente l'optimisation de Welsh-Powell, et justifier le choix de votre algorithme de tri pour la fonction tri_degre.
4 Algorithme de Wigderson
Considérons un graphe G avec n sommets. Supposons que G soit 3 -coloriable, mais que l'on ait cette information sans pour autant effectivement disposer d'un 3-coloriage de G. Trouver un 3 -coloriage de G pourrait prendre un temps exponentiel en n.
L'algorithme de Wigderson permet, pour un graphe G supposé 3 -coloriable, de trouver en temps polynomial en n un coloriage de G avec O(√n) couleurs (au sens où il existe C > 0 tel que pour tout n suffisamment grand, ce coloriage ait au plus C√n couleurs).
Cet algorithme repose sur la propriété établie dans la question qui suit.
Question 13. Soit k > 0. Montrer que si G est (k + 1)-coloriable, alors pour tout sommet s de G le sous-graphe induit par V(s) est k-coloriable.
Voici le principe de l'algorithme de Wigderson. Soit G un graphe à n sommets, et tel que G est 3-coloriable.
(1) On se donne comme couleur initiale c = 0.
(2) Pour chaque sommet s de G pas encore colorié et ayant au moins √n voisins pas encore coloriés :
(a) On 2-colorie, avec les couleurs c et c + 1, le sous-graphe induit par l'ensemble des voisins de s pas encore coloriés.
(b) On incrémente c du nombre de couleurs utilisées en (a).
(3) Enfin, on utilise l'algorithme glouton (avec un ordre de numérotation quelconque) pour colorier, avec des couleurs supérieures ou égales à c, le sous-graphe induit par l'ensemble des sommets pas encore coloriés.
Question 14. Montrer que l'algorithme de Wigderson appliqué à un graphe 3 -coloriable construit toujours un coloriage, et que ce coloriage utilise un nombre de couleur en O(√n), où n est le nombre du sommets du graphe.
Nous allons maintenant implémenter cet algorithme. Commençons par programmer quelques fonctions auxiliaires simples.
Question 15. Écrire une fonction sous_graphe : graphe -> int vect -> graphe telle que pour gphe : graphe et sg : int vect, si sg est à valeurs dans {0, …, (vect_length gphe) -1} et sans répétition, alors sous_graphe gphe sg renvoie la matrice d'adjacence du graphe de
sommets {0, …, ( vect_length sg) − 1}, et qui a une arête entre les sommets s et t si et seulement si gphe. (sg. (s)). (sg. (t)) = true.
Dans le cas où sg a des valeurs hors de {0, …, (vect_length gphe) -1}, ou a des répétitions, le comportement de la fonction sous_graphe est laissé au choix du candidat.
Nous nous proposons d'utiliser pour les étiquetages la même convention que précédemment : on se donnera un étiquetage etiq : etiquetage de longueur (vect_length gphe), initialisé à -1 , et que l'on mettra à jour au fur et à mesure de l'algorithme.
Question 16. Écrire une fonction voisins_non_colories : graphe -> etiquetage -> int -> int list telle que voisins_non_colories gphe etiq s renvoie la liste des voisins t de s tels que etiq. ( t ) = -1.
En déduire une fonction degre_non_colories : graphe -> etiquetage -> int -> int telle que degre_non_colories gphe etiq s renvoie le nombre de voisins t de s tels que etiq. ( t ) = − 1.
Question 17. Écrire une fonction non_colories : graphe -> etiquetage -> int list telle que non_colories gphe etiq renvoie la liste des sommets s de gphe tels que etiq. (s) = − 1.
Nous disposons maintenant de toutes les briques nécessaires à l'implémentation de l'algorithme de Wigderson.
Question 18. Écrire une fonction wigderson : graphe -> etiquetage telle que si gphe est 3 -coloriable, alors wigderson gphe renvoie un coloriage de gphe obtenu par l'algorithme de Wigderson décrit plus haut. On demande une complexité polynomiale en le nombre de sommets de gphe. De plus, les propriétés sur le coloriage établies à la question 14 devront être respectées et justifiées.
Le comportement de la fonction est laissé au choix du candidat lorsque gphe n'est pas 3coloriable.
Question 19. Comment pourrait-on étendre l'algorithme de Wigderson à des graphes de nombre chromatique connu et strictement supérieur à 3 ?
Questions fréquentes
4 questions
Sur quels chapitres porte le sujet d'option informatique X-ENS MP 2018 ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet d'option informatique X-ENS MP 2018 ?
+
Le sujet porte sur la théorie des graphes (coloriage, nombre chromatique), les algorithmes gloutons, le parcours en profondeur, les preuves de correction et la programmation en Caml.
Le sujet d'option informatique X-ENS MP 2018 est-il difficile ?
+
Le rapport indique une moyenne de 9,80 sur 20 avec un écart type de 4,13, et précise qu'aucun candidat n'a su traiter toutes les questions correctement, ce qui en fait un sujet exigeant.
Quelle est la moyenne du sujet d'option informatique X-ENS MP 2018 ?
+
Selon le rapport du jury, la moyenne est de 9,80 sur 20 avec un écart type de 4,13, sur 1072 copies corrigées.
Quelles erreurs le jury a-t-il le plus relevées sur ce sujet X-ENS MP option info 2018 ?
+
Le jury relève des preuves de correction non rigoureuses, l'usage incorrect de boucles pour parcourir un tableau, une confusion entre invariant de boucle et récurrence, et l'absence de justification des complexités annoncées.
