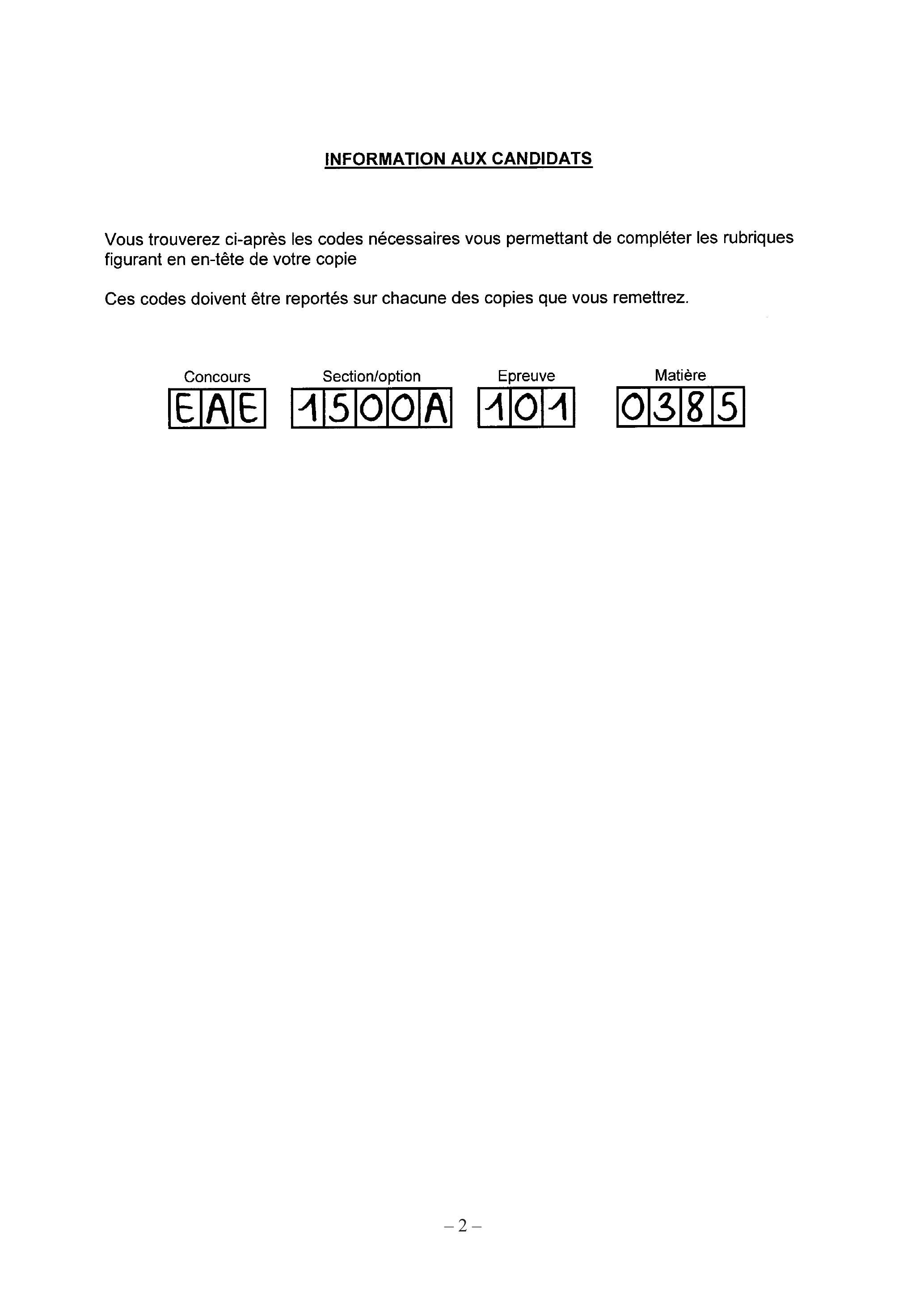

INFORMATION AUX CANDIDATS
Vous trouverez ci-après les codes nécessaires vous permettant de compléter les rubriques figurant en en-tête de votre copie
Ces codes doivent être reportés sur chacune des copies que vous remettrez.
Piézoélectricité et application à l'optique adaptative
Jacques et Pierre Curie ont découvert en 1880 l'effet piézoélectrique. Cet effet est présent dans des matériaux cristallins ne possédant pas de centre de symétrie. Il se traduit par la capacité de certains matériaux à se polariser et à faire apparaître des charges électriques de surface suite à une contrainte mécanique qui les déforme (effet direct). La déformation résultant de l'application d'un potentiel électrique est appelée l'effet inverse.
Ces deux effets permettent donc l'utilisation d'un cristal piézoélectrique à la fois comme capteur et actionneur. L'effet piézoélectrique inverse permet de contrôler le déplacement d'une structure en contrôlant la tension aux bornes de l'élément piézoélectrique. De la même façon, l'effet piézoélectrique direct produira un potentiel électrique si le matériau est déformé.
L'objectif de ce problème est d'étudier cet effet et d'en présenter une application à l'optique adaptative.
De nombreuses questions sont indépendantes les unes des autres.
Le candidat notera que certaines questions sont rapides, d'autres exigent des réponses plus argumentées. Dans certains cas, la résolution du problème passe par des prises d'initiatives du candidat, il est alors attendu des explications claires sur la démarche engagée qui peut passer par des réalisations de schémas.
Un formulaire est disponible à la fin de l'énoncé.
Notations
On note j le nombre complexe tel que j^2 = − 1.
On associe à une grandeur réelle u(t) = U_0 cos(ωt + φ) la grandeur complexe u_– = U_0_–e^(jωt) = U_0 e^(j(ωt + φ)).
On note A^∗ le conjugué du nombre complexe A.
1 Modèle électrique du quartz
Un cristal de quartz est taillé sous forme d'une lame à faces parallèles, d'épaisseur e. Sur les deux faces en regard, on effectue un dépôt métallique permettant d'obtenir deux électrodes, puis de connecter l'ensemble à un circuit électrique.
L'application d'une différence de potentiel u entre les électrodes conduit à l'apparition d'une charge ± q sur celles-ci, et à une variation d'épaisseur du quartz, d'une quantité algébrique x. La figure 1 ci-dessous définit les conventions d'orientation.

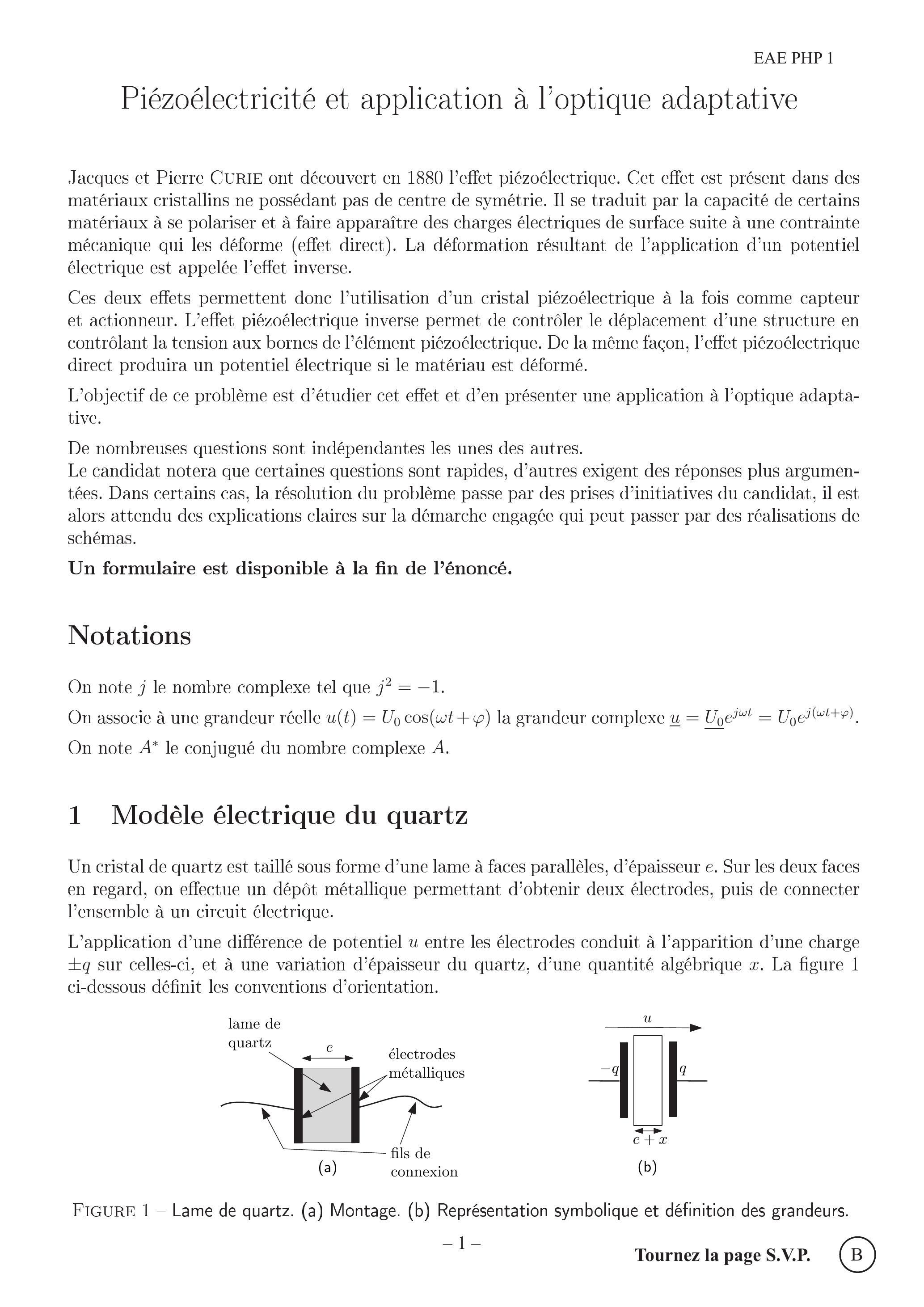

Figure 1 - Lame de quartz. (a) Montage. (b) Représentation symbolique et définition des grandeurs.
On admet pour l'instant les équations constitutives (EC), qui seront justifiées par la suite :
{q/C + αx = u; mx¨ + δx˙ + kx + αq = 0
où on a noté x˙ = (dx)/(dt) et x¨ = (d^2 x)/(dt^2). Les coefficients C, m, δ, k et α sont des constantes positives.
1 Établir l'équation différentielle reliant la variation d'épaisseur x à la différence de potentiel appliquée aux bornes du quartz. En déduire l'équation, notée (E), vérifiée par la vitesse v = x˙.
2 La stabilité du système est étudiée pour le régime libre u = 0. Qu'appelle-t-on stabilité? À quelle(s) condition(s) portant sur les coefficients le système est-il stable?
3 Dans toute la suite, on supposera que k > Cα^2. Réécrire l'équation (E) en utilisant les grandeurs :
ω_0 = √((k − Cα^2)/m) et Q = (mω_0)/δ.
4 On suppose que u(t) est un échelon de tension :
u(t) = {0 pour t < 0; E constante pour t > 0
Le cristal de quartz est initialement au repos. Pour Q > 1/2, montrer que la solution v(t) de cette équation peut se mettre sous la forme :
v(t) = Ae^(− t/τ)sin(ω_0^′ t)
et donner les expressions de τ et ω_0^′ en fonction de Q et ω_0. On ne cherchera pas à déterminer la constante A. Que dire de ω_0 lorsque Q≫1; à quelle situation physique cette limite correspond-elle ?
5 On définit le temps de réponse τ_q du quartz comme le temps au bout duquel l'enveloppe du signal est inférieure à 5% de sa valeur initiale. Exprimer τ_q en fonction de Q et de la pseudo-période d'oscillation. En déduire une interprétation de Q.
On travaille à présent en notation complexe, le quartz étant alimenté par un générateur de pulsation ω.
6 Le courant i_– parcourant le quartz est défini en convention récepteur. Définir, puis calculer à partir de (EC), l'impédance complexe Z_– du dipôle. Celle-ci sera exprimée en fonction de ω, k, α, C, δ et m.
7 On cherche à montrer que ce comportement est équivalent à celui du dipôle électrique représenté sur la figure 2 ci-après.
Calculer l'impédance équivalente Z_–_e du modèle proposé sur la figure, puis, par identification, vérifier qu'elle se comporte comme Z_–. Donner les valeurs de C_s, R_s, L_s et C_p en fonction de C, α, m, δ et k.
La branche {R_s, C_s, L_s} est qualifiée de branche série, ou branche dynamique ou motionnelle, et le condensateur C_p constitue la branche parallèle ou statique.

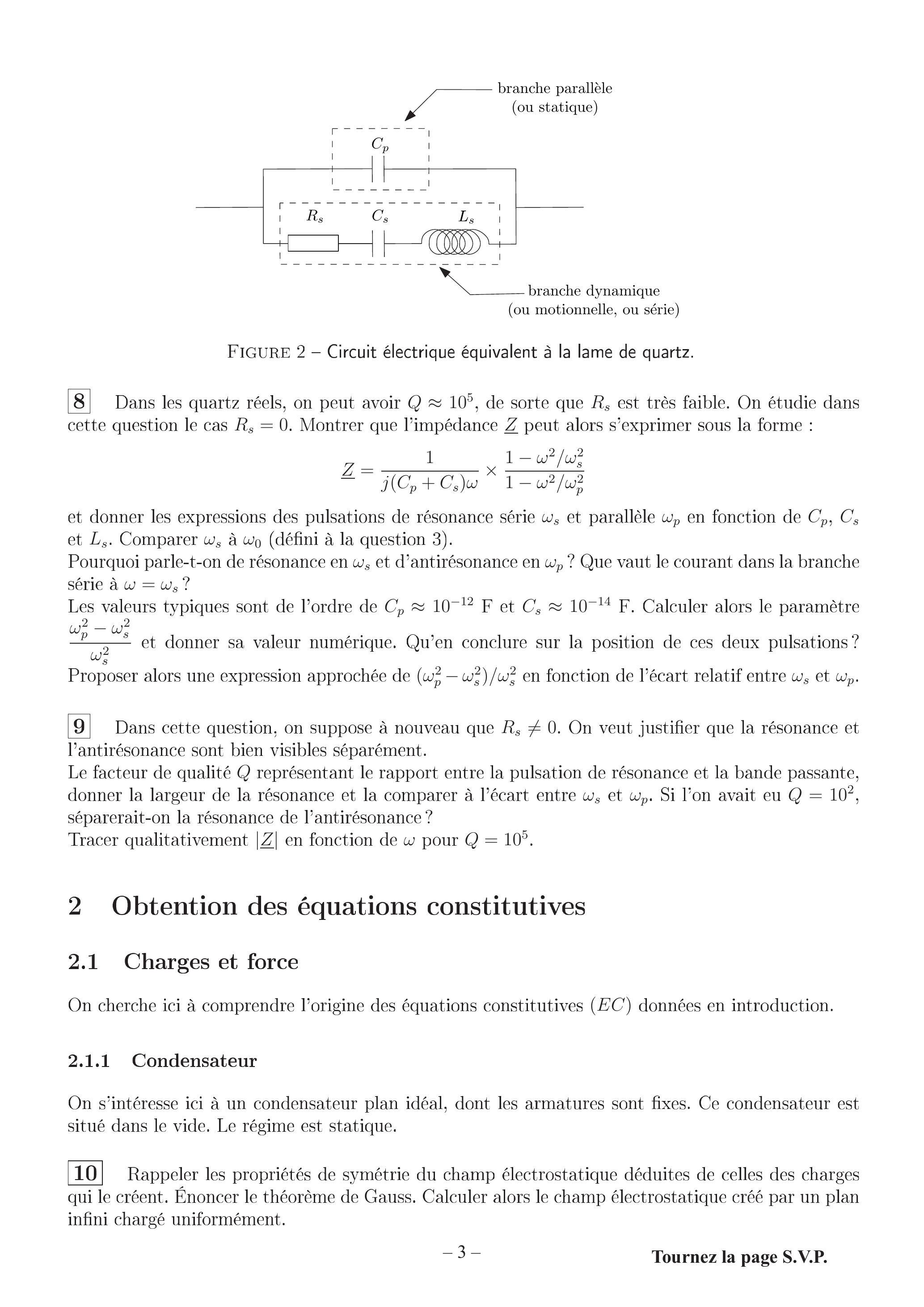

Figure 2 - Circuit électrique équivalent à la lame de quartz.
8 Dans les quartz réels, on peut avoir Q ≈ 10^5, de sorte que R_s est très faible. On étudie dans cette question le cas R_s = 0. Montrer que l'impédance Z_– peut alors s'exprimer sous la forme :
et donner les expressions des pulsations de résonance série ω_s et parallèle ω_p en fonction de C_p, C_s et L_s. Comparer ω_s à ω_0 (défini à la question 3).
Pourquoi parle-t-on de résonance en ω_s et d'antirésonance en ω_p ? Que vaut le courant dans la branche série à ω = ω_s ?
Les valeurs typiques sont de l'ordre de C_p ≈ 10^(− 12) F et C_s ≈ 10^(− 14) F. Calculer alors le paramètre (ω_p^2 − ω_s^2)/(ω_s^2) et donner sa valeur numérique. Qu'en conclure sur la position de ces deux pulsations? Proposer alors une expression approchée de (ω_p^2 − ω_s^2)/ω_s^2 en fonction de l'écart relatif entre ω_s et ω_p.
9 Dans cette question, on suppose à nouveau que R_s ≠ 0. On veut justifier que la résonance et l'antirésonance sont bien visibles séparément.
Le facteur de qualité Q représentant le rapport entre la pulsation de résonance et la bande passante, donner la largeur de la résonance et la comparer à l'écart entre ω_s et ω_p. Si l'on avait eu Q = 10^2, séparerait-on la résonance de l'antirésonance?
Tracer qualitativement |Z_–| en fonction de ω pour Q = 10^5.
2 Obtention des équations constitutives
2.1 Charges et force
On cherche ici à comprendre l'origine des équations constitutives ( EC ) données en introduction.
2.1.1 Condensateur
On s'intéresse ici à un condensateur plan idéal, dont les armatures sont fixes. Ce condensateur est situé dans le vide. Le régime est statique.
10 Rappeler les propriétés de symétrie du champ électrostatique déduites de celles des charges qui le créent. Énoncer le théorème de Gauss. Calculer alors le champ électrostatique créé par un plan infini chargé uniformément.
11 Définir le condensateur plan idéal, et calculer sa capacité C_0 en fonction de la surface S de ses armatures, de la distance e entre celles-ci et de la permittivité diélectrique du vide ε_0.
2.1.2 Condensateur avec diélectrique
Le condensateur précédent est à présent rempli d'un matériau diélectrique linéaire homogène et isotrope (LHI). On veut établir l'expression de la capacité d'un tel condensateur.
12 On dispose de deux charges opposées ± q situées à la distance a l'une de l'autre. Donner la définition du moment dipolaire p⃗ de l'ensemble.
On note O le milieu des deux charges ; dans l'approximation dipolaire, on choisit un point M éloigné de O, c'est-à-dire tel que OM≫a. Montrer que le potentiel électrostatique créé en M par le dipôle est :
V_(p⃗)(M) = 1/(4πε_0)(p⃗ ⋅ OM^(→−))/(OM^3)
13 Pour un milieu diélectrique, définir la polarisation P⃗ et donner son unité S.I.
On considère une couche de diélectrique LHI d'épaisseur constante et de dimensions transverses infinies. Ce diélectrique possède une polarisation P⃗. Montrer qualitativement qu'il apparaît une densité surfacique de charge σ_p à la surface du diélectrique, et que si la polarisation n'est pas uniforme, il apparaît une densité volumique de charge ρ_p. On pourra raisonner à une dimension et s'appuyer sur des schémas.
14 Dans cette question, on désire établir complètement à trois dimensions les expressions de ρ_p et σ_p liées à la présence de P⃗ :
ρ_p = − divP⃗; σ_p = P⃗ ⋅ n⃗
où n⃗ est la normale unitaire sortante à la surface du milieu.
Étape 1 : Donner l'expression du potentiel électrostatique créé en M (extérieur au diélectrique) par un volume élémentaire situé en A (intérieur au diélectrique), dans l'approximation dipolaire. On pourra s'aider de la question 12.
Étape 2 : En déduire le potentiel V(M) dû à la totalité du diélectrique, et établir que tout se passe comme s'il était créé par les densités de charges σ_p et ρ_p données plus haut.
15 Définir la susceptibilité électrique χ du milieu, et rappeler sa dimension physique.
Réécrire alors l'équation de Maxwell-Gauss en la mettant sous la forme :
div(ε_0 ε_r E⃗) = ρ_(libre)
Relier ε_r à χ. Comment résumer l'effet de la présence du milieu diélectrique?
16 Donner l'expression de la capacité C d'un condensateur plan idéal de surface S, épaisseur e, rempli d'un diélectrique de permittivité relative ε_r. En déduire l'effet de la présence d'un diélectrique dans un condensateur sur la valeur de la capacité.
Donner la valeur numérique de C pour S = 25 mm^2, e = 0, 33 mm et ε_r = 4, 5. On rappelle que ε_0 = 8, 85 ⋅ 10^(− 12) F ⋅ m^(− 1).
2.1.3 Piézoélectricité

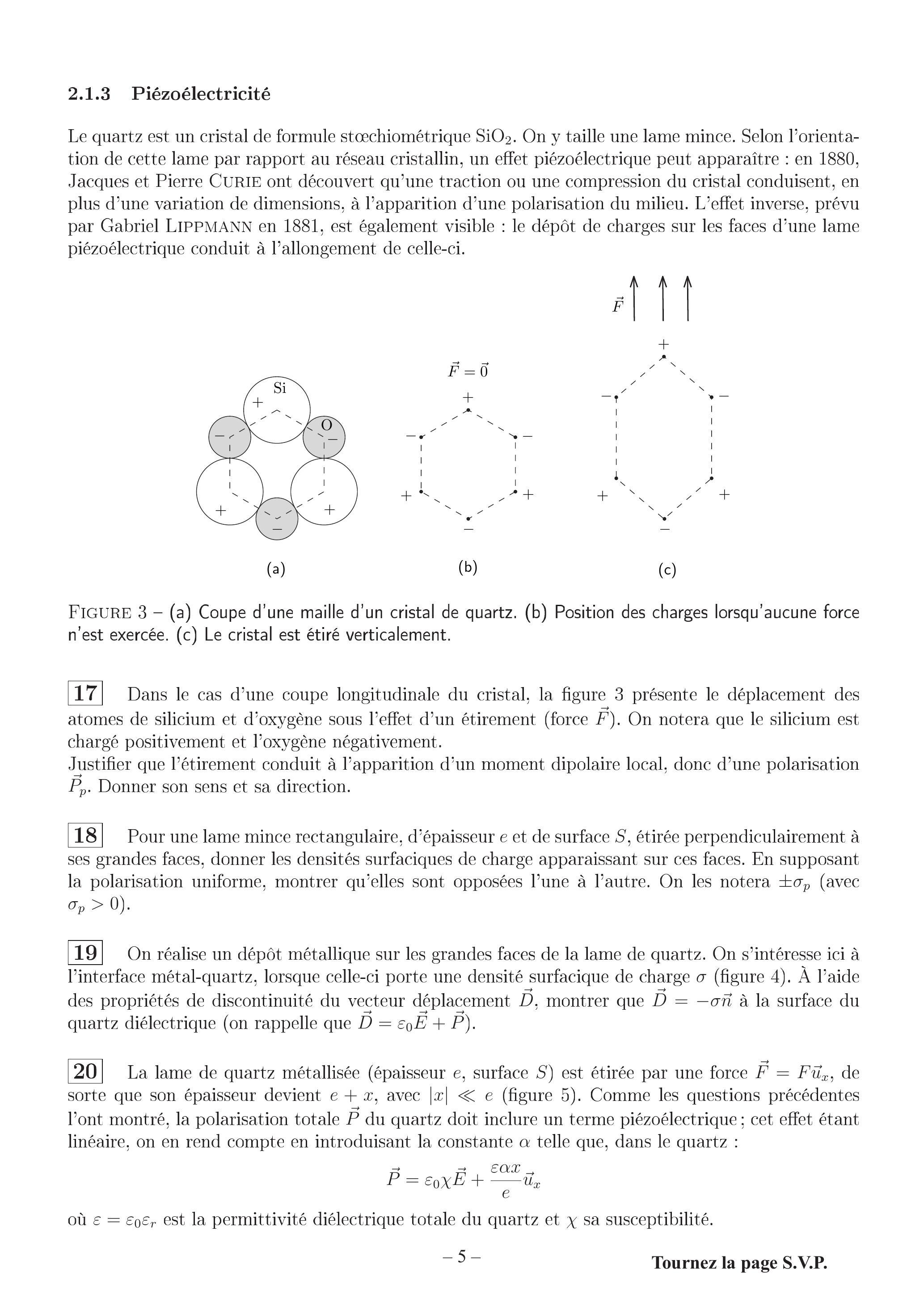

Le quartz est un cristal de formule stœchiométrique SiO_2. On y taille une lame mince. Selon l'orientation de cette lame par rapport au réseau cristallin, un effet piézoélectrique peut apparaître : en 1880, Jacques et Pierre Curie ont découvert qu'une traction ou une compression du cristal conduisent, en plus d'une variation de dimensions, à l'apparition d'une polarisation du milieu. L'effet inverse, prévu par Gabriel Lippmann en 1881, est également visible : le dépôt de charges sur les faces d'une lame piézoélectrique conduit à l'allongement de celle-ci.
Figure 3 - (a) Coupe d'une maille d'un cristal de quartz. (b) Position des charges lorsqu'aucune force n'est exercée. (c) Le cristal est étiré verticalement.
17 Dans le cas d'une coupe longitudinale du cristal, la figure 3 présente le déplacement des atomes de silicium et d'oxygène sous l'effet d'un étirement (force F⃗ ). On notera que le silicium est chargé positivement et l'oxygène négativement.
Justifier que l'étirement conduit à l'apparition d'un moment dipolaire local, donc d'une polarisation P⃗_p. Donner son sens et sa direction.
18 Pour une lame mince rectangulaire, d'épaisseur e et de surface S, étirée perpendiculairement à ses grandes faces, donner les densités surfaciques de charge apparaissant sur ces faces. En supposant la polarisation uniforme, montrer qu'elles sont opposées l'une à l'autre. On les notera ± σ_p (avec σ_p > 0 ).
19 On réalise un dépôt métallique sur les grandes faces de la lame de quartz. On s'intéresse ici à l'interface métal-quartz, lorsque celle-ci porte une densité surfacique de charge σ (figure 4). À l'aide des propriétés de discontinuité du vecteur déplacement D⃗, montrer que D⃗ = − σn⃗ à la surface du quartz diélectrique (on rappelle que D⃗ = ε_0 E⃗ + P⃗ ).
20 La lame de quartz métallisée (épaisseur e, surface S ) est étirée par une force F⃗ = Fu⃗_x, de sorte que son épaisseur devient e + x, avec |x|≪e (figure 5). Comme les questions précédentes l'ont montré, la polarisation totale P⃗ du quartz doit inclure un terme piézoélectrique ; cet effet étant linéaire, on en rend compte en introduisant la constante α telle que, dans le quartz :
P⃗ = ε_0 χE⃗ + (εαx)/eu⃗_x
où ε = ε_0 ε_r est la permittivité diélectrique totale du quartz et χ sa susceptibilité.

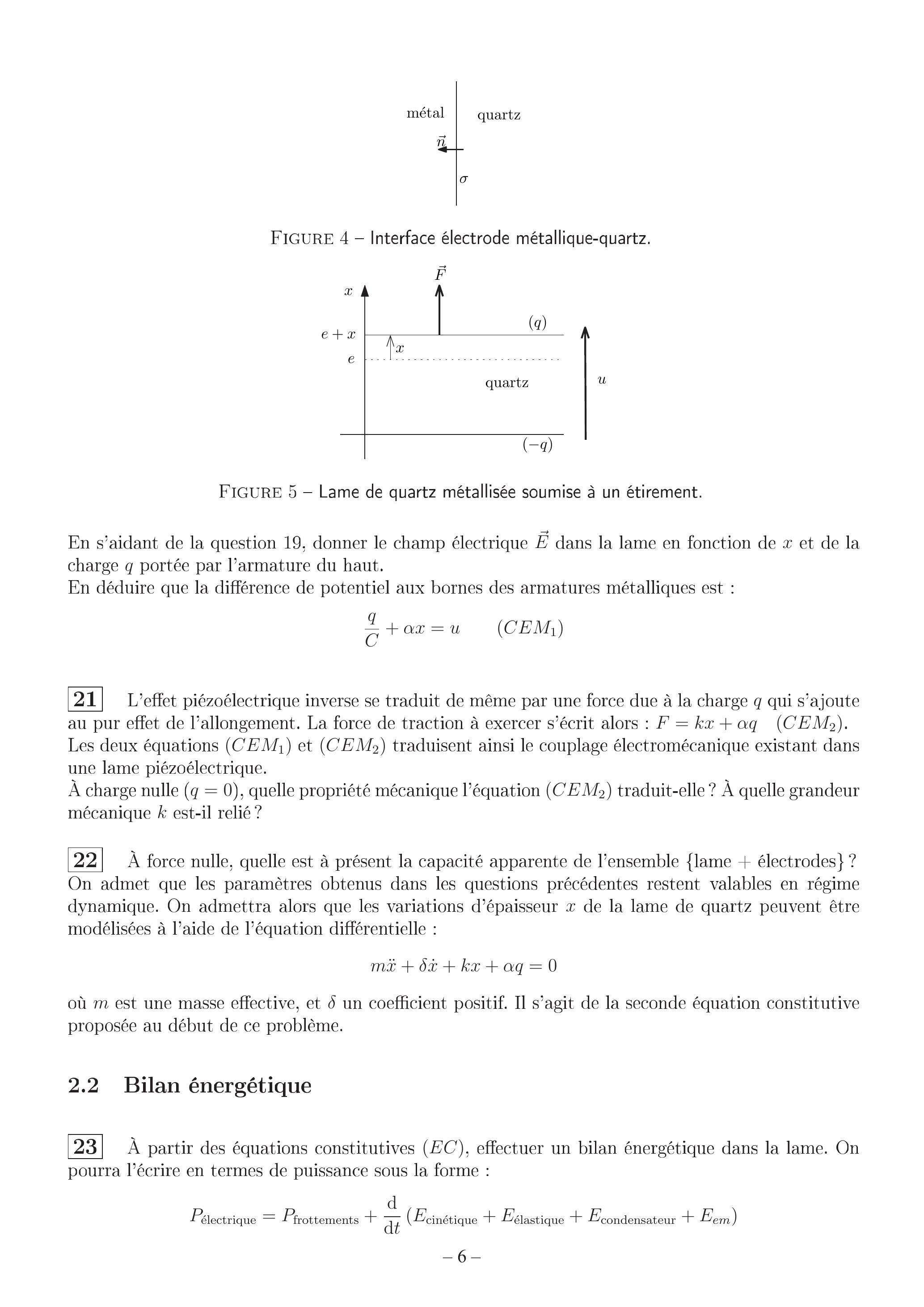

Figure 4 - Interface électrode métallique-quartz.
Figure 5 - Lame de quartz métallisée soumise à un étirement.
En s'aidant de la question 19, donner le champ électrique E⃗ dans la lame en fonction de x et de la charge q portée par l'armature du haut.
En déduire que la différence de potentiel aux bornes des armatures métalliques est :
q/C + αx = u (CEM_1)
21 L'effet piézoélectrique inverse se traduit de même par une force due à la charge q qui s'ajoute au pur effet de l'allongement. La force de traction à exercer s'écrit alors : F = kx + αq (CEM_2). Les deux équations (CEM_1) et (CEM_2) traduisent ainsi le couplage électromécanique existant dans une lame piézoélectrique.
À charge nulle (q = 0), quelle propriété mécanique l'équation (CEM_2) traduit-elle? À quelle grandeur mécanique k est-il relié?
22 À force nulle, quelle est à présent la capacité apparente de l'ensemble {lame + électrodes}? On admet que les paramètres obtenus dans les questions précédentes restent valables en régime dynamique. On admettra alors que les variations d'épaisseur x de la lame de quartz peuvent être modélisées à l'aide de l'équation différentielle :
mx¨ + δx˙ + kx + αq = 0
où m est une masse effective, et δ un coefficient positif. Il s'agit de la seconde équation constitutive proposée au début de ce problème.
2.2 Bilan énergétique
23 À partir des équations constitutives (EC), effectuer un bilan énergétique dans la lame. On pourra l'écrire en termes de puissance sous la forme :
Identifier chacun des termes, et mettre en évidence un couplage électromécanique via le terme E_(em) que l'on explicitera.
3 Création d'une seconde
En insérant la lame de quartz dans un circuit bouclé, on cherche à créer un circuit oscillant, dont on divise la fréquence pour obtenir un oscillateur battant la seconde.
3.1 Un exemple d'oscillateur
On se propose de réaliser le dipôle représenté sur la figure 6.

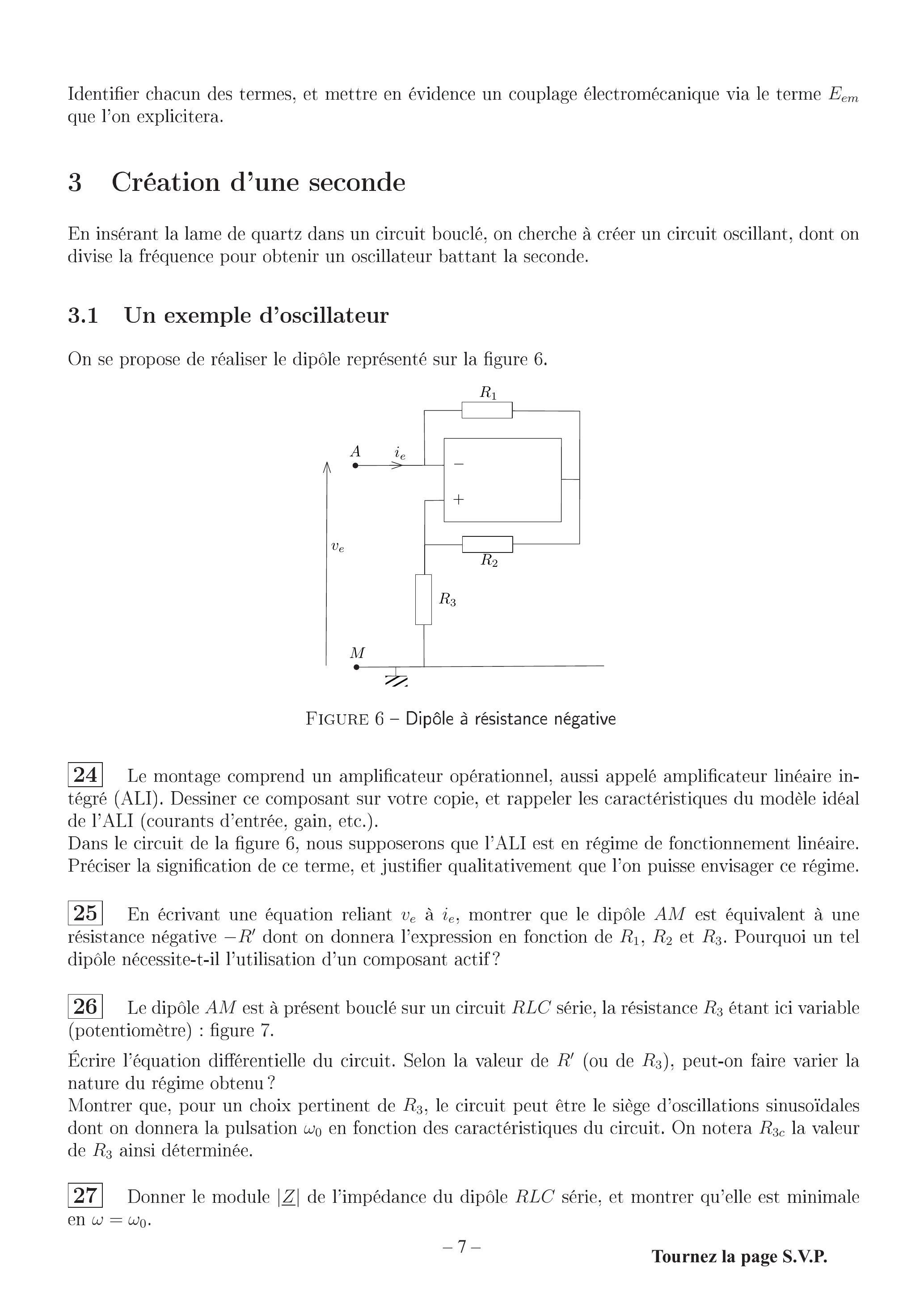

Figure 6 - Dipôle à résistance négative
24 Le montage comprend un amplificateur opérationnel, aussi appelé amplificateur linéaire intégré (ALI). Dessiner ce composant sur votre copie, et rappeler les caractéristiques du modèle idéal de l'ALI (courants d'entrée, gain, etc.).
Dans le circuit de la figure 6, nous supposerons que l'ALI est en régime de fonctionnement linéaire. Préciser la signification de ce terme, et justifier qualitativement que l'on puisse envisager ce régime.
25 En écrivant une équation reliant v_e à i_e, montrer que le dipôle AM est équivalent à une résistance négative − R^′ dont on donnera l'expression en fonction de R_1, R_2 et R_3. Pourquoi un tel dipôle nécessite-t-il l'utilisation d'un composant actif?
26 Le dipôle AM est à présent bouclé sur un circuit RLC série, la résistance R_3 étant ici variable (potentiomètre) : figure 7.
Écrire l'équation différentielle du circuit. Selon la valeur de R^′ (ou de R_3 ), peut-on faire varier la nature du régime obtenu ?
Montrer que, pour un choix pertinent de R_3, le circuit peut être le siège d'oscillations sinusoïdales dont on donnera la pulsation ω_0 en fonction des caractéristiques du circuit. On notera R_(3c) la valeur de R_3 ainsi déterminée.
27 Donner le module |Z_–| de l'impédance du dipôle RLC série, et montrer qu'elle est minimale en ω = ω_0.

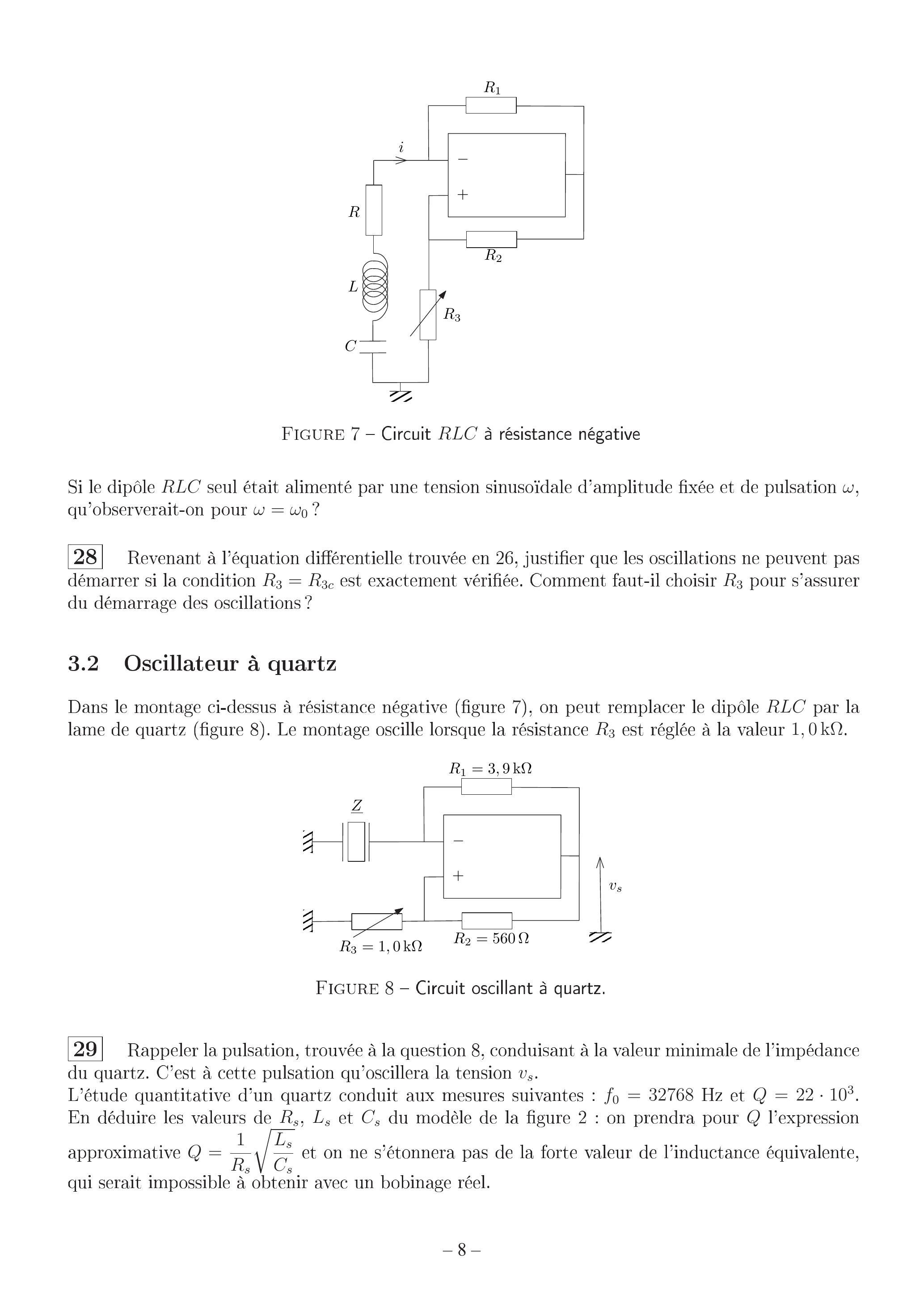

Figure 7 - Circuit RLC à résistance négative
Si le dipôle RLC seul était alimenté par une tension sinusoïdale d'amplitude fixée et de pulsation ω, qu'observerait-on pour ω = ω_0 ?
28 Revenant à l'équation différentielle trouvée en 26, justifier que les oscillations ne peuvent pas démarrer si la condition R_3 = R_(3c) est exactement vérifiée. Comment faut-il choisir R_3 pour s'assurer du démarrage des oscillations?
3.2 Oscillateur à quartz
Dans le montage ci-dessus à résistance négative (figure 7), on peut remplacer le dipôle RLC par la lame de quartz (figure 8). Le montage oscille lorsque la résistance R_3 est réglée à la valeur 1, 0kΩ.
Figure 8 - Circuit oscillant à quartz.
29 Rappeler la pulsation, trouvée à la question 8, conduisant à la valeur minimale de l'impédance du quartz. C'est à cette pulsation qu'oscillera la tension v_s.
L'étude quantitative d'un quartz conduit aux mesures suivantes : f_0 = 32768 Hz et Q = 22 ⋅ 10^3. En déduire les valeurs de R_s, L_s et C_s du modèle de la figure 2 : on prendra pour Q l'expression approximative Q = 1/(R_s)√((L_s)/(C_s)) et on ne s'étonnera pas de la forte valeur de l'inductance équivalente, qui serait impossible à obtenir avec un bobinage réel.
3.3 Diviseur de fréquence
La taille du cristal de quartz conduisant à f_0 = 32768 Hz est fréquente, car 32768 = 2^(15). Ainsi, partant d'un signal oscillant à f_0, il suffit de diviser 15 fois sa fréquence par 2 pour obtenir des oscillations de fréquence 1 Hz.
Le composant logique utilisé est une bascule D, schématisée sur la figure 9 ci-dessous :

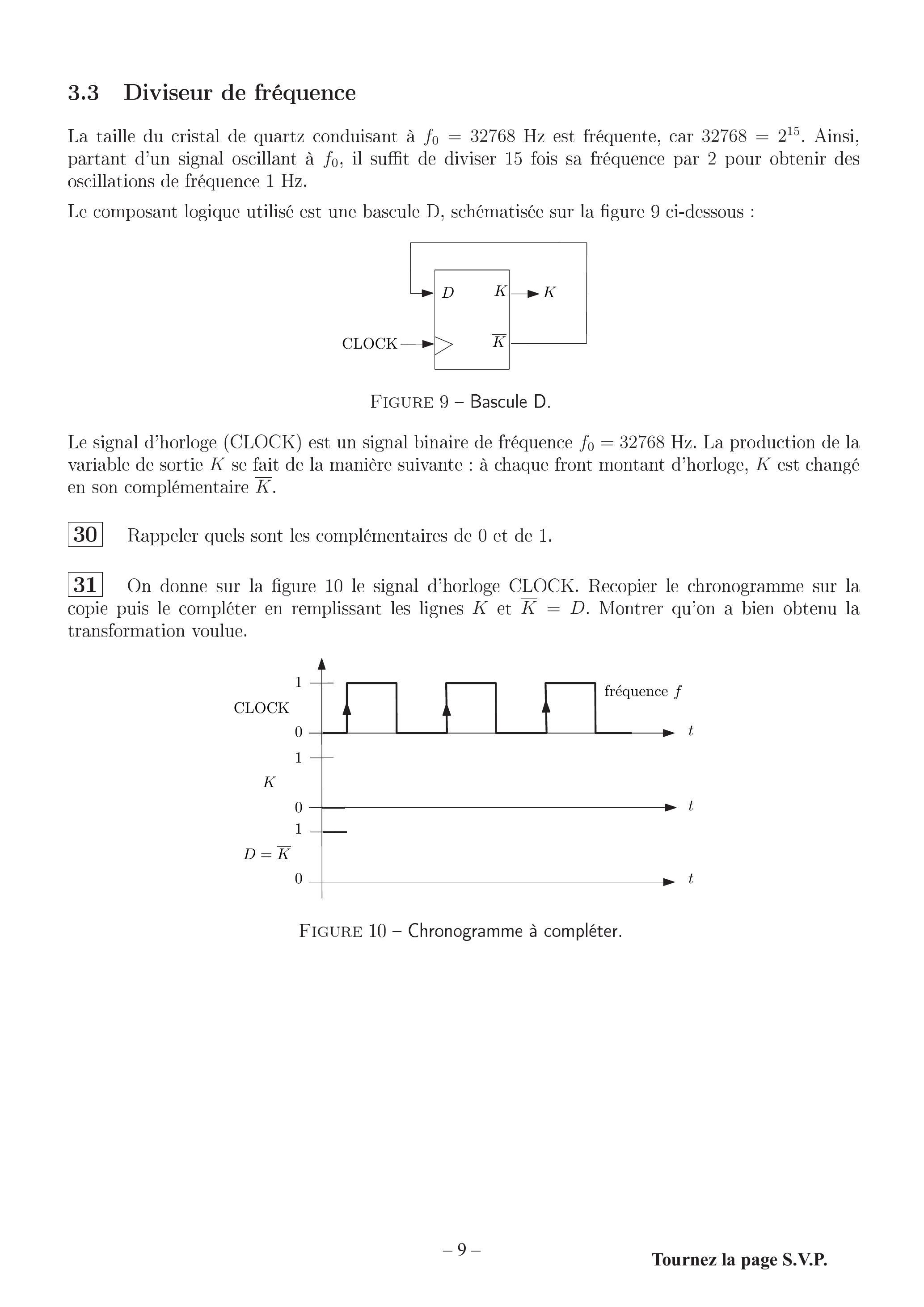

Figure 9 - Bascule D.
Le signal d'horloge (CLOCK) est un signal binaire de fréquence f_0 = 32768 Hz. La production de la variable de sortie K se fait de la manière suivante : à chaque front montant d'horloge, K est changé en son complémentaire K¯.
30 Rappeler quels sont les complémentaires de 0 et de 1.
31 On donne sur la figure 10 le signal d'horloge CLOCK. Recopier le chronogramme sur la copie puis le compléter en remplissant les lignes K et K¯ = D. Montrer qu'on a bien obtenu la transformation voulue.
Figure 10 - Chronogramme à compléter.
4 Optique adaptative
La turbulence atmosphérique, phénomène dynamique, limite la résolution spatiale des télescopes en déformant les images. L'optique adaptative est un système permettant de corriger en temps réel ces déformations grâce à un miroir déformable. Les matériaux piézoélectriques constituent un élément clé de ce montage, en jouant le rôle d'actionneurs pour la déformation du miroir.
4.1 Diffraction et résolution spatiale
On se place dans le cas de la diffraction de Fraunhofer (diffraction à l'infini).
32 Proposer un montage de travaux pratiques permettant d'observer la figure de diffraction par une pupille P : on précisera notamment la position de la source, de la pupille et de l'écran d'observation, ainsi que des éventuelles lentilles.
33 Lorsque cette pupille est circulaire, de diamètre D, dessiner la forme de la figure de diffraction en précisant les dimensions de la tache d'Airy sur l'écran.
34 Expliquer alors pourquoi la diffraction de la lumière limite la résolution spatiale des images. On rappellera le critère de Rayleigh permettant de séparer deux taches images, et on donnera la distance angulaire minimale θ_R entre deux points objets séparables.
35 De nos jours, les observations astronomiques ne s'effectuent plus à l'aide d'une lunette mais d'un télescope. Quelle est la différence essentielle entre ces deux instruments? A-t-on intérêt à construire de grands ou de petits télescopes?
4.2 Amplitude diffractée par un télescope
On cherche à présent à caractériser l'image formée par un télescope et recueillie dans son plan focal image. On s'intéresse pour l'instant au comportement du télescope en l'absence de turbulence atmosphérique. Dans ce cas, la résolution du télescope est limitée par la diffraction due à sa monture. On repère le plan de la monture (la pupille d'entrée P ) par le système de coordonnées cartésiennes (X, Y). Le plan d'observation est repéré par les coordonnées (x, y). Dans le cadre de la diffraction de Fraunhofer, l'amplitude h(x, y) diffractée dans le plan d'observation s'écrit :
où C est une constante complexe, λ est la longueur du rayonnement (rendu quasi-monochromatique par la présence d'un filtre étroit sur le trajet des rayons en provenance de l'étoile) et f la distance focale image du télescope. ψ(X, Y) est l'amplitude de l'onde incidente juste après la pupille P (la monture du télescope).
36 On observe une étoile, considérée comme une source ponctuelle. Justifier que l'on est bien dans le régime de la diffraction de Fraunhofer.
37 Pourquoi peut-on considérer que l'onde provenant de l'étoile est une onde plane? En supposant que l'onde arrive sur le télescope en incidence normale, que vaut son amplitude ψ_i(X, Y) juste avant la pupille, en fonction de ψ_i(0, 0) = ψ_0 ?
38 Exprimer l'amplitude ψ(X, Y) de l'onde juste après la pupille d'entrée du télescope en fonction de la fonction de transmission τ(X, Y) de la pupille et de ψ_0. En déduire une nouvelle expression intégrale de h(x, y) dans ce cas.
39 En posant u = − X/λf et v = − Y/λf, montrer que h(x, y) peut s'écrire comme la transformée de Fourier (TF) inverse d'une fonction que l'on précisera. Quelle est la dimension de u et v ? Comment nomme-t-on ces variables?
4.3 Réponse impulsionnelle
On appelle « réponse impulsionnelle » (ou fonction d'étalement du point, Point Spread Function (PSF) en anglais) la fonction H(x, y) donnant la répartition d'intensité dans le plan d'observation de l'image d'une source ponctuelle. Elle est définie par :
H(x, y) = |h(x, y)|^2.
On définit également la «fonction de transfert» H^(u, v) du télescope comme la TF directe de la réponse impulsionnelle :
H^(u, v) = F[H](u, v)
où u et v sont les variables conjuguées de Fourier de x et y, respectivement.
40 On suppose que τ(X, Y) est une fonction paire et réelle. Montrer que la fonction de transfert du télescope s'écrit :
ой K = |Cψ_0 λf|^2.
41 On suppose que la monture du télescope est circulaire de diamètre D. La fonction τ(X, Y) s'écrit donc :
τ(X, Y) = {1, si √(X^2 + Y^2) < D/2; 0, sinon
On étudie la fonction de transfert H^(u, 0). Montrer que pour |u| > u_c, H^(u, 0) est nulle; on pourra s'aider d'une argumentation graphique. Exprimer u_c en fonction de D, λ et f.
42 On montre que la fonction de transfert normalisée H^_n(u, 0) = H^(u, 0)/K s'exprime comme :
Commenter la valeur de H^_n(0, 0).
La figure 11 présente le graphe de H^_n(u, 0) en fonction de u/u_c. Quelle est la nature du filtre spatial constitué par le télescope? Expliquer comment est dégradée l'image d'une source ponctuelle dont le rayonnement passe à travers ce filtre.

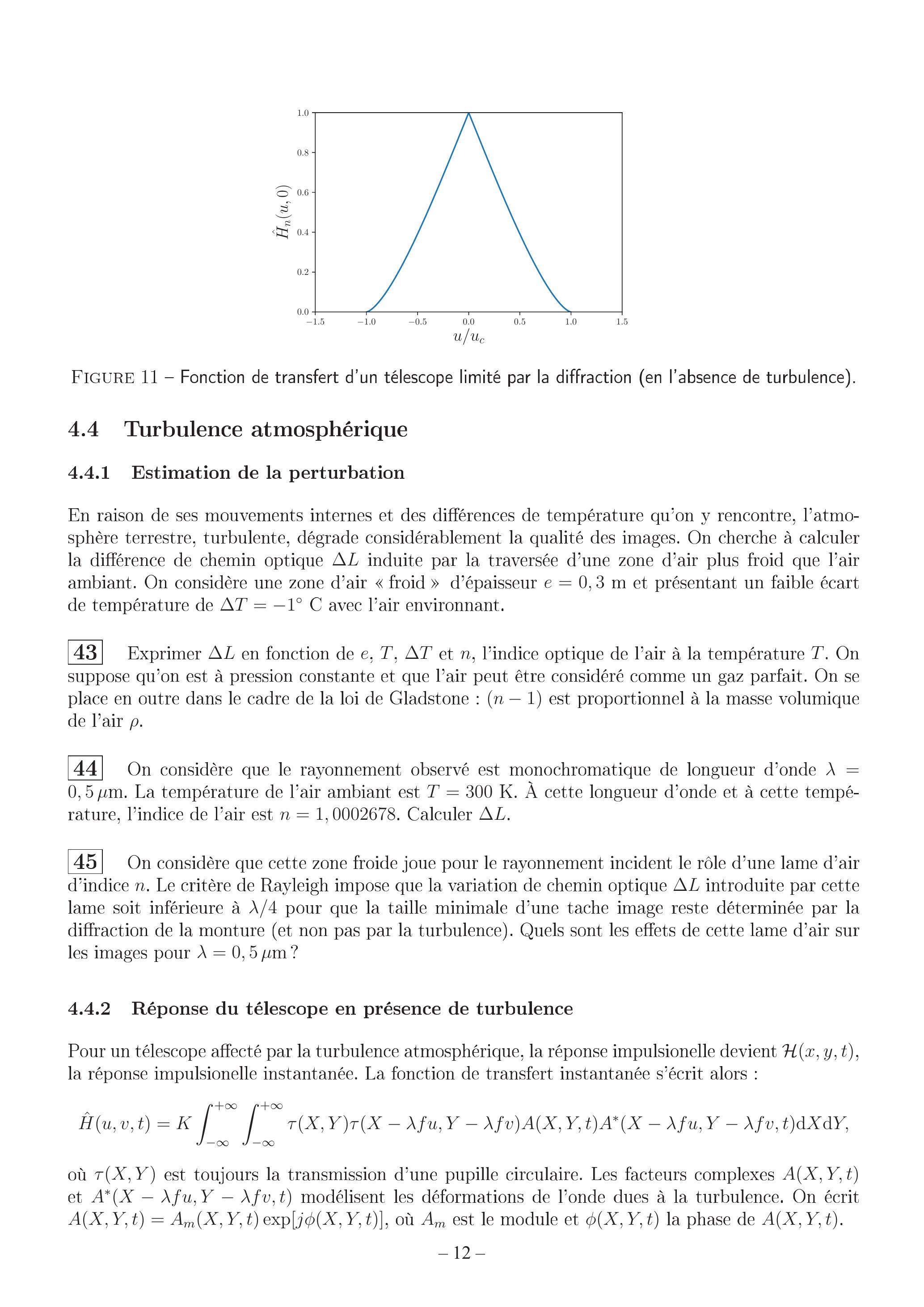

Figure 11 - Fonction de transfert d'un télescope limité par la diffraction (en l'absence de turbulence).
4.4 Turbulence atmosphérique
4.4.1 Estimation de la perturbation
En raison de ses mouvements internes et des différences de température qu'on y rencontre, l'atmosphère terrestre, turbulente, dégrade considérablement la qualité des images. On cherche à calculer la différence de chemin optique ΔL induite par la traversée d'une zone d'air plus froid que l'air ambiant. On considère une zone d'air « froid» d'épaisseur e = 0, 3 m et présentant un faible écart de température de ΔT = − 1^∘C avec l'air environnant.
43 Exprimer ΔL en fonction de e, T, ΔT et n, l'indice optique de l'air à la température T. On suppose qu'on est à pression constante et que l'air peut être considéré comme un gaz parfait. On se place en outre dans le cadre de la loi de Gladstone : (n − 1) est proportionnel à la masse volumique de l'air ρ.
44 On considère que le rayonnement observé est monochromatique de longueur d'onde λ =0, 5μ m. La température de l'air ambiant est T = 300 K. À cette longueur d'onde et à cette température, l'indice de l'air est n = 1, 0002678. Calculer ΔL.
45 On considère que cette zone froide joue pour le rayonnement incident le rôle d'une lame d'air d'indice n. Le critère de Rayleigh impose que la variation de chemin optique ΔL introduite par cette lame soit inférieure à λ/4 pour que la taille minimale d'une tache image reste déterminée par la diffraction de la monture (et non pas par la turbulence). Quels sont les effets de cette lame d'air sur les images pour λ = 0, 5μ m ?
4.4.2 Réponse du télescope en présence de turbulence
Pour un télescope affecté par la turbulence atmosphérique, la réponse impulsionelle devient H(x, y, t), la réponse impulsionelle instantanée. La fonction de transfert instantanée s'écrit alors :
H^(u, v, t) = K∫_(− ∞)^(+ ∞)∫_(− ∞)^(+ ∞)τ(X, Y)τ(X − λfu, Y − λfv)A(X, Y, t)A^∗(X − λfu, Y − λfv, t)dX dY,
où τ(X, Y) est toujours la transmission d'une pupille circulaire. Les facteurs complexes A(X, Y, t) et A^∗(X − λfu, Y − λfv, t) modélisent les déformations de l'onde dues à la turbulence. On écrit A(X, Y, t) = A_m(X, Y, t)exp[jφ(X, Y, t)], où A_m est le module et φ(X, Y, t) la phase de A(X, Y, t).
46 Que vaut A_m si les turbulences ne créent que des déphasages au niveau de la pupille d'entrée du télescope?
47 Si des déphasages sont créés par des zones turbulentes à haute altitude, on observe au niveau de la pupille d'entrée, des modulations du module A_m(X, Y, t). De quel phénomène, visible à l'œil nu lorsqu'on observe un ciel étoilé, ces modulations sont-elles responsables?
48 Dans le cas d'une atmosphère peu perturbée, pour laquelle on néglige les modulations de A_m, exprimer H^(u, v, t) en fonction de τ(X, Y), de la phase φ et des autres données du problème.
49 La turbulence augmente considérablement la taille minimale d'une tache image. Ainsi, en présence de turbulence, la limite angulaire de résolution θ_R du télescope ne dépend plus du diamètre D du télescope, mais d'un paramètre appelé « paramètre de Fried » noté r_0. Ce paramètre caractérise l'échelle de cohérence spatiale du front de l'onde provenant de l'étoile, perturbé par la turbulence. La limite angulaire de résolution du télescope (question 34) est alors obtenue en remplaçant D par r_0.
Montrer qu'il est inutile d'augmenter la taille du miroir si l'on ne corrige pas des effets de la turbulence.
50 Calculer la limite angulaire de résolution d'un télescope de diamètre D = 8, 0 m en bande visible (à λ = 0, 50μ m ) en l'absence puis en présence de turbulence, pour laquelle r_0 = 10 cm. Commenter.
51 La perte de résolution qu'engendre la présence de turbulence s'explique par la déformation des fronts d'onde de l'onde lumineuse provenant du ciel, traversant l'atmosphère turbulente puis arrivant sur le télescope. Le but de l'optique adaptative, développée dans les années 1990, est de corriger le terme de phase introduit par la turbulence dans la fonction de transfert instantanée de la question 48. Pour cela, on introduit dans le faisceau une correction de phase φ_c(X, Y, t) de sorte que l'amplitude A(X, Y, t) devienne A_c(X, Y, t) = A(X, Y, t)exp[ − jφ_c(X, Y, t)]. Dans le cas d'une correction idéale, comment doit-on choisir φ_c ? Montrer que l'on retrouve dans ce cas l'expression de l'image non dégradée par la turbulence.
4.5 Optique adaptative
On étudie maintenant la possibilité de corriger les déformations des fronts d'onde dues à la traversée de l'atmosphère turbulente.
52 Rappeler le théorème de Malus reliant la forme de fronts d'onde aux rayons lumineux.
53 Un faisceau de lumière parallèle arrive sur un dioptre plan, en incidence oblique. Rappeler les lois de Descartes et, sur un schéma, tracer les fronts d'onde correspondants.
54 On considère une lentille mince convergente L utilisée dans les conditions de Gauss. Elle donne d'un objet A, situé sur l'axe optique, une image A^′. Faire un schéma soigné présentant la lentille L, ses foyers, le point A, et le point A^′ construit à partir de A. Tracer les fronts d'onde avant et après L. Le point A sera choisi en amont du foyer objet F.
Faire un autre schéma dans le cas où A est à l'infini.

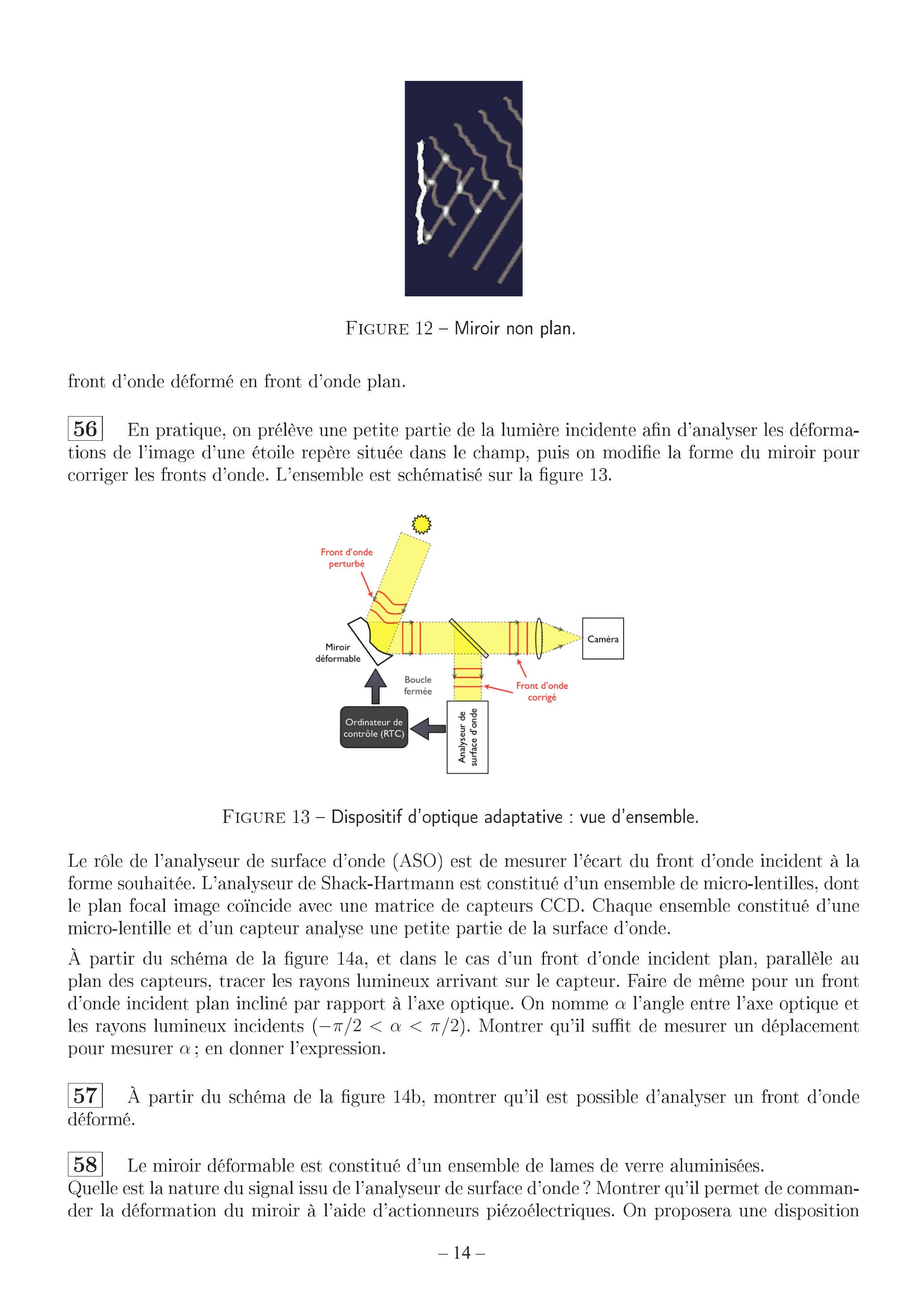

55 Justifier qu'un miroir non plan peut permettre, comme sur la figure 12, de transformer un
Figure 12 - Miroir non plan.
front d'onde déformé en front d'onde plan.
56 En pratique, on prélève une petite partie de la lumière incidente afin d'analyser les déformations de l'image d'une étoile repère située dans le champ, puis on modifie la forme du miroir pour corriger les fronts d'onde. L'ensemble est schématisé sur la figure 13.
Le rôle de l'analyseur de surface d'onde (ASO) est de mesurer l'écart du front d'onde incident à la forme souhaitée. L'analyseur de Shack-Hartmann est constitué d'un ensemble de micro-lentilles, dont le plan focal image coïncide avec une matrice de capteurs CCD. Chaque ensemble constitué d'une micro-lentille et d'un capteur analyse une petite partie de la surface d'onde.
À partir du schéma de la figure 14a, et dans le cas d'un front d'onde incident plan, parallèle au plan des capteurs, tracer les rayons lumineux arrivant sur le capteur. Faire de même pour un front d'onde incident plan incliné par rapport à l'axe optique. On nomme α l'angle entre l'axe optique et les rayons lumineux incidents (− π/2 < α < π/2). Montrer qu'il suffit de mesurer un déplacement pour mesurer α; en donner l'expression.
57 À partir du schéma de la figure 14b, montrer qu'il est possible d'analyser un front d'onde déformé.
58 Le miroir déformable est constitué d'un ensemble de lames de verre aluminisées.
Quelle est la nature du signal issu de l'analyseur de surface d'onde ? Montrer qu'il permet de commander la déformation du miroir à l'aide d'actionneurs piézoélectriques. On proposera une disposition

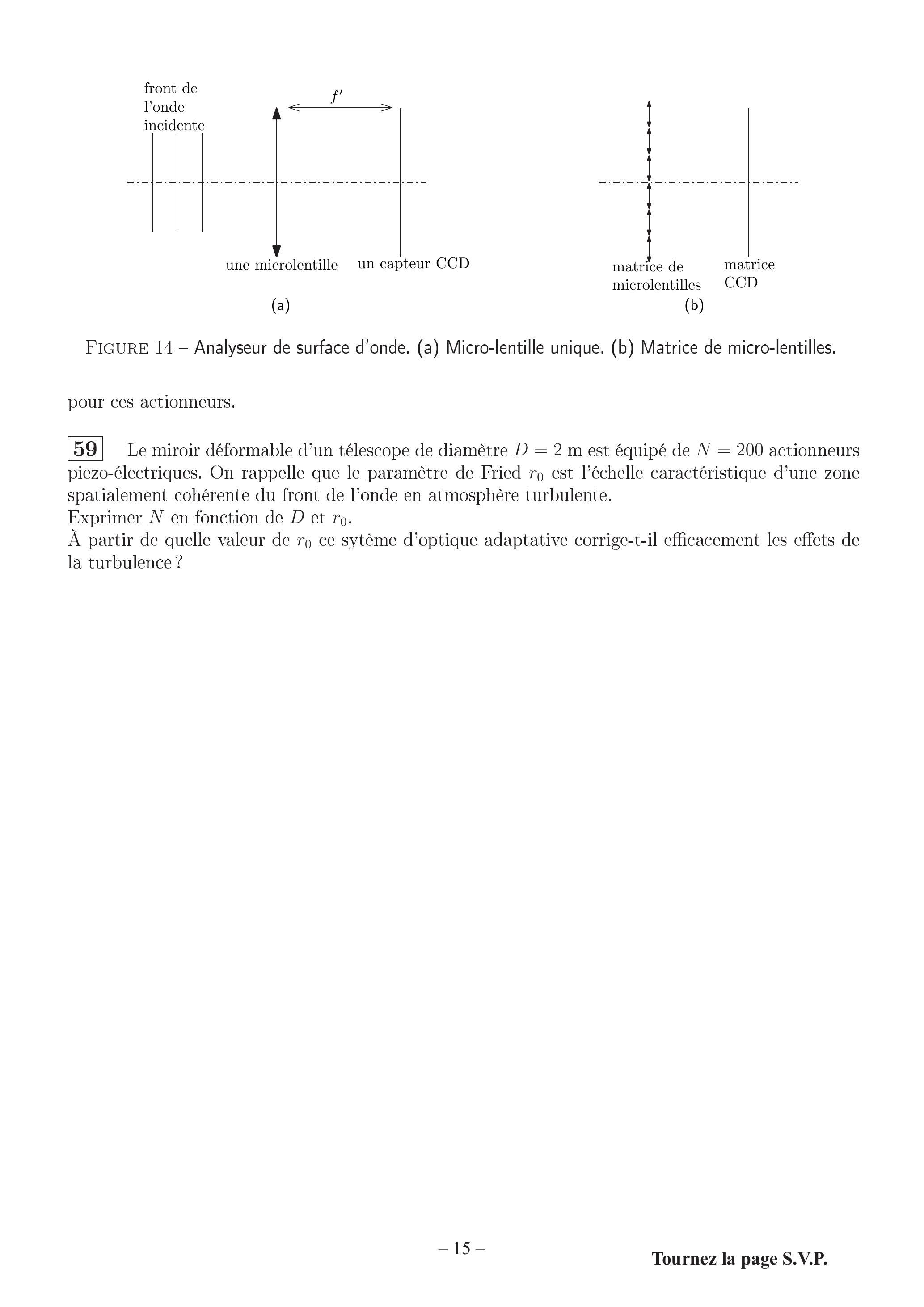

Figure 14 - Analyseur de surface d'onde. (a) Micro-lentille unique. (b) Matrice de micro-lentilles.
pour ces actionneurs.
59 Le miroir déformable d'un télescope de diamètre D = 2 m est équipé de N = 200 actionneurs piezo-électriques. On rappelle que le paramètre de Fried r_0 est l'échelle caractéristique d'une zone spatialement cohérente du front de l'onde en atmosphère turbulente.
Exprimer N en fonction de D et r_0.
À partir de quelle valeur de r_0 ce sytème d'optique adaptative corrige-t-il efficacement les effets de la turbulence?
Formulaire
On note j le nombre complexe tel que j^2 = − 1.
On note A^∗ le conjugué du nombre complexe A.
Transformée de Fourier
Pour f une fonction de deux variables, on appelle F[f] sa transformée de Fourier définie par :
Il vérifie les propriétés suivante pour les transformées de Fourier :
F[f∗g] = F[f] × F[g]; F[f × g] = F[f]∗F[g]
où × désigne le produit habituel de deux nombres.
Opérateurs différentiels
∮ _(S(V))A⃗ ⋅ dS^(→−) = ∭_V divA⃗ dV Formule de Green-Ostrogradski; ∮ _C A⃗ ⋅ dℓ^(→−) = ∬_(S(C))rot^(→−)A⃗ ⋅ dS^(→−) Formule de Stokes; grad^(→−)(1/r) = − 1/(r^2)u⃗_r en coordonnées sphériques
div(UA⃗) = UdivA⃗ + A⃗ ⋅ grad^(→−)U pour U un champ scalaire et A⃗ un champ vectoriel
Sujet proche avec corrigéX ENS Physique MP 2025X-ENS · 2025Corrigé
Sujet proche avec corrigéBanque PT Physique A PT 2025Banque PT · 2025Corrigé
Sujet proche avec corrigéCCINP Physique MP 2025CCINP · 2025Corrigé
