L'épreuve Physique B regroupe un problème de chimie sur l'élément calcium et un problème de thermodynamique sur le réfrigérateur domestique, tous deux composés de plusieurs parties largement indépendantes. Le problème de chimie va de la structure électronique et de la cristallographie du calcium jusqu'à la cinétique de dissolution du carbonate de calcium, tandis que le problème de thermodynamique étudie un cycle frigorifique à compression de vapeur à l'aide de diagrammes (P,h) et (T,s).
1Chimie, partie A : abondance et propriétés de l'élément calciumÉtudie la configuration électronique du calcium et du magnésium, la réaction du calcium métallique avec l'eau, la structure cristalline cubique à faces centrées du calcium et l'estimation de la masse de calcium dans le squelette humain.
2Chimie, partie B : calcination du carbonate de calciumDétermine la variance, l'enthalpie et l'entropie standard de la réaction de calcination du carbonate de calcium, puis étudie l'équilibre chimique en réacteur fermé à volume variable.
3Chimie, partie C : solubilité du carbonate de calciumÉtablit le diagramme de prédominance des espèces carbonatées et calcule la solubilité du carbonate de calcium dans l'eau à partir de sa constante de solubilité.
4Chimie, partie D : cinétique de la dissolution du carbonate de calcium en milieu acideDétermine l'ordre de la réaction de dissolution du carbonate de calcium par acide chlorhydrique à partir de deux méthodes de suivi expérimental, par mesure de pression et par mesure de pH.
5Thermodynamique, partie A : modélisation d'une machine réfrigérante dithermeDéfinit l'efficacité d'une machine ditherme fonctionnant en réfrigérateur et établit sa valeur maximale à partir des températures des sources.
6Thermodynamique, partie B : cycle réfrigérant à compression de vapeurPlace les états successifs du fluide R134a sur les diagrammes (P,h) et (T,s), compare compression réversible et non réversible et détermine l'efficacité du cycle à partir des enthalpies massiques.
7Thermodynamique, partie C : association réfrigérateur-congélateurModifie le cycle précédent avec deux évaporateurs successifs pour associer réfrigérateur et congélateur et détermine l'efficacité globale de l'ensemble.
8Thermodynamique, partie D : utilisation d'un réfrigérateurÉtudie l'évolution temporelle de la température intérieure du réfrigérateur, à l'arrêt puis en fonctionnement, par résolution d'équations différentielles et exploitation de graphes.
9Thermodynamique, partie E : comparaison de fluides frigorigènesCompare trois fluides frigorigènes (R600a, R134a, R717) selon des critères thermodynamiques, de sécurité et d'impact environnemental à partir de documents techniques fournis.
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, d'une part il le signale au chef de salle, d'autre part il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.
L'usage de calculatrices est interdit.
AVERTISSEMENT
On veillera au respect du nombre de chiffres significatifs.
La présentation, la lisibilité, l'orthographe, la qualité de la rédaction, la clarté et la précision des raisonnements entreront pour une part importante dans l'appréciation des copies. En particulier, les résultats non justifiés ne seront pas pris en compte. Les candidats sont invités à encadrer les résultats de leurs calculs.
AUTOUR DU CALCIUM
Le calcium est le cinquième élément le plus abondant de la croûte terrestre. On le trouve dans les roches calcaires constituées principalement de carbonate de calcium CaCO_3. Le calcium joue un rôle essentiel chez la plupart des organismes vivants vertébrés en contribuant notamment à la formation des os ou des dents... Le calcium a également de nombreuses applications dans l'industrie en tant que réducteur des fluorures d'uranium notamment, de désoxydant pour différents alliages ferreux et non-ferreux, de désulfurant des hydrocarbures. Dans la métallurgie du plomb, les alliages calcium-magnésium sont utilisés afin d'éliminer les impuretés de bismuth.
PARTIE A : abondance et propriétés de l'élément calcium (environ 30% du barème)
Citer et nommer les deux règles générales permettant d'établir la configuration électronique d'un atome dans l'état fondamental et les appliquer à l'atome de calcium puis à l'atome de magnésium situé juste au-dessus dans la classification périodique. Le numéro atomique du calcium est Z = 20.
Justifier la stabilité du degré d'oxydation +ll pour ces éléments. Préciser la configuration électronique de l'ion Ca^(2 +).
Comparer les pouvoirs réducteurs respectifs du calcium et du magnésium, justifier.
Dans un cristallisoir rempli d'eau à laquelle on a ajouté quelques gouttes de phénolphtaléine, on dépose un petit morceau de calcium métallique. Le métal réagit vivement avec l'eau et la solution contenue dans le cristallisoir rosit. On admet que la réaction s'accompagne d'un dégagement de dihydrogène gazeux. On précise les caractéristiques de la phénolphtaléine : ✓ zone de virage : pH = 8 à 10 ✓ coloration forme acide : incolore ✓ coloration forme basique : rose
4. Quelle est la nature (acide, neutre ou basique) de la solution finale ? Justifier votre réponse.
5. Montrer que la transformation étudiée est une réaction d'oxydo-réduction en écrivant les demi-équations électroniques, puis l'équation de la réaction globale. On fera attention à écrire l'équation globale de la réaction en tenant compte de la nature (acide, neutre ou basique) de la solution finale. Un précipité apparaît.
Le calcium métallique cristallise selon une structure de type cubique à faces centrées, notée Ca_((α)), de paramètre de maille a.
6. Dessiner soigneusement la maille de ce cristal.
7. Indiquer la coordinence et établir le nombre d'atomes par maille conventionnelle de la structure Ca_((α)). Ecrire la relation entre le paramètre de maille a et le rayon métallique du calcium R_(Ca).
8. Préciser la position des centres des sites interstitiels octaédriques et tétraédriques dans la structure Ca_((α)). Justifier leur nombre par maille conventionnelle.
9. Calculer le rayon de chaque type de site interstitiel en fonction de R_(Ca).
On donne √2 ≈ 1, 4 et √(3/2) ≈ 1, 2
Paramètre de maille : a = 560pm pour la structure Ca_((α))
Rayon métallique en pm : R_(Ca) ≈ 200; R_(Mg) ≈ 150
10. Quelle peut être la nature de l'alliage calcium-magnésium ?
Le squelette d'un homme adulte a une masse moyenne m = 12, 0 kg. Les os sont constitués par de l'eau (50% en masse), des composés organiques (25 % en masse) et des composés minéraux (25 % en masse). En première approximation, on peut admettre que le phosphate de calcium Ca_3(PO_4)_2 est l'unique composé minéral présent dans les os.
On donne :
Masses molaires atomiques en g. mol^(− 1) : Ca : 40; P : 31; O : 16
11. En négligeant toute présence de calcium hors des os, estimer la masse m_(Ca) totale de calcium présente chez un adulte.
12. Bien que présentant un aspect fortement minéral, les os sont des tissus vivants. Le calcium du squelette est en renouvellement permanent, 20% de la masse totale de calcium se trouvant remplacée en environ une année (on considérera 360 jours). Sachant qu'un litre de lait apporte 1110 mg de calcium, estimer quel volume de lait devrait boire un adulte quotidiennement s'il voulait couvrir complètement, avec ce seul aliment, ses besoins en calcium ?
PARTIE B : calcinatation du carbonate de calcium (environ 20% du barème)
Le constituant en calcium le plus abondant de la croûte terrestre est le carbonate de calcium CaCO_(3(s)), à partir duquel on peut obtenir l'oxyde de calcium (ou chaux vive) CaO_((s)) et l'hydroxyde de calcium (ou chaux éteinte) Ca(OH)_(2(s)).
La chaux vive est obtenue par calcination du carbonate de calcium selon la réaction :
CaCO_(3(s)) = CaO_((s)) + CO_(2(g))
Calculer la variance d'un système pour lequel la réaction de calcination du carbonate de calcium conduirait à un état d'équilibre. Conclure.
Calculer, à l'aide des grandeurs fournies ci-après l'enthalpie standard Δ_r H^∘ ainsi que l'entropie standard Δ_r S^∘ de la réaction de calcination du carbonate de calcium à 1000 K .
Enthalpies standards de formation Δ_f H^∘ et entropies molaires standards S_m^∘ à 1000 K :
Composé
Δ_f H^∘(enkJ.mol^(− 1))
S_m^∘(enJ.K^(− 1).mol^(− 1))
CaO_((s))
-600
105
CaCO_(3(s))
-1100
225
CO_(2(g))
-350
270
O_(2(g))
0
205
Commenter le signe de ces grandeurs et proposer une optimisation des conditions de calcination du carbonate de calcium.
Si le carbonate de calcium solide est introduit à 300 K dans un réacteur fonctionnant en mode adiabatique, est-il possible d'envisager que la réaction de calcination du carbonate de calcium soit thermiquement auto-entretenue à 1000 K ?
A 1100 K , on introduit n = 0, 10 mol de carbonate de calcium dans un réacteur initialement vide de volume V. Le carbonate de calcium se dissocie suivant l'équation de réaction :
CaCO_(3(s)) = CaO_((s)) + CO_(2(g)) K^∘ = 0, 20
Donner l'expression de la constante d'équilibre en fonction de la pression partielle en dioxyde de carbone entre autre.
Dans un récipient indéformable de volume 10, 0 L, vidé au préalable de son air et maintenu à la température constante de 1100 K , on introduit 0,10 mole de carbonate de calcium. Quelle est la composition du système à l'équilibre ? Quelle est la pression régnant alors dans le réacteur? On prendra 1/(RT) ≈ 1, 1 × 10^(− 4) J^(− 1). mol.
On réitère l'expérience avec un récipient de volume 100, 0 L. Quelle est la composition du système à l'équilibre? Quelle est la pression régnant alors dans le réacteur ? On prendra RT ≈ 9, 1 × 10^3 J.mol^(− 1).
Donner l'allure de la courbe de variation de la pression P dans le réacteur en fonction de son volume variable.
PARTIE C : solubilité du carbonate de calcium (environ 20% du barème)
Le carbonate de calcium CaCO_3 est le composé majeur des roches calcaires comme la craie mais également du marbre. C'est le constituant principal des coquilles d'animaux marins, du corail et des escargots. Il est très peu soluble dans l'eau pure mais beaucoup plus soluble dans une eau chargée en dioxyde de carbone.
21. Donner un schéma de Lewis de l'ion carbonate CO_3^(2 −) et de l'ion hydrogénocarbonate HCO_3^−.
22. Etablir le diagramme de prédominance des différentes espèces carbonatées: ion carbonate, ion hydrogénocarbonate, acide carbonique.
On donne les constantes d'acidité des couples acido-basiques de l'acide carbonique H_2 CO_3 qui est la forme aqueuse du dioxyde de carbone à 298 K : K_(a1) = 10^(− 6, 4) et K_(a2) = 10^(− 10, 3)
23. Ecrire l'équation de la réaction de dissolution du carbonate de calcium dans l'eau en négligeant les propriétés basiques des ions carbonate. Exprimer alors la solubilité du carbonate de calcium de deux façons différentes. En déduire sa valeur à 298 K . On donne la constante de solubilité du carbonate de calcium à 298 K :
K_S = 10^(− 8, 4)
On donne 10^(− 0, 2) ≈ 0, 63
24. La valeur expérimentale est de 2.10^(− 4) mol.L^(− 1). Proposer une explication quant à la valeur différente obtenue dans la question précédente.
25. Montrer qualitativement qu'une diminution de pH entraîne une augmentation de la solubilité du carbonate de calcium dans l'eau.
26. On tient compte maintenant des propriétés basiques de l'ion carbonate. Exprimer la solubilité du carbonate de calcium en fonction des concentrations des ions carbonate et de ses dérivés.
27. En supposant que le pH de l'océan fluctue entre 8,0 et 8,3 , écrire l'équation de la réaction de dissolution du carbonate de calcium des coraux en présence de dioxyde de carbone.
PARTIE D : cinétique de la dissolution du carbonate de calcium dans une solution acide (environ 30% du barème)
On s'intéresse maintenant à la vitesse de la réaction de dissolution du carbonate de calcium selon deux méthodes.
Pour cela on étudie l'évolution de la réaction entre le carbonate de calcium CaCO_(3(s)) et un volume V_0 = 100 mL d'une solution d'acide chlorhydrique de concentration c_a = 0, 10 mol. L^(− 1). L'équation de la réaction s'écrit :
On considérera que la totalité du dioxyde de carbone formé se dégage.
28. Quel est le pH de la solution d'acide chlorhydrique?
Première méthode
Dans une première expérience on mesure la pression du dioxyde de carbone apparu en utilisant un capteur de pression différentiel. Le gaz occupe un volume V = 1, 0 L à la température de 25^∘C. Les résultats sont regroupés dans le tableau ci-dessous :
t(s)
10,0
20,0
30,0
40,0
50,0
60,0
70,0
80,0
90,0
100
p_(CO_2)(Pa)
1250
2280
3320
4120
4880
5560
6090
6540
6940
7170
Etablir la relation donnant la quantité de matière en dioxyde de carbone n_(CO_2) à chaque instant t en fonction de p_(CO_2).
Etablir la relation entre l'avancement x et n(CO_(2(g))). Effectuer l'application numérique à t = 100 s afin de compléter le tableau de valeurs suivant.
On prendra 1/(RT) ≈ 4 × 10^(− 4) J^(− 1). mol
t(s)
10,0
20,0
30,0
40,0
50,0
60,0
70,0
80,0
90,0
100
x(mmol)
0,50
0,92
1,34
1,66
1,97
2,24
2,46
2,64
2,80
Deuxième méthode
Dans une deuxième expérience on mesure le pH de la solution afin de déterminer [H_((aq))^+]en fonction du temps. Les résultats sont regroupés dans le tableau ci-dessous :
t(s)
10,0
20,0
30,0
40,0
50,0
60,0
70,0
80,0
90,0
100
n_(H^+)(mmol)
9,00
8,20
7,30
6,70
6,10
5,50
5,10
4,70
4,40
4,20
Quelle relation existe-t-il entre n_(H^+)et [H_((aq))^+]à tout instant ? Etablir la relation entre n_(H^+) et l'avancement x. Effectuer l'application numérique à t = 10, 0 s afin de compléter le tableau de valeurs suivant
t(s)
10,0
20,0
30,0
40,0
50,0
60,0
70,0
80,0
90,0
100
x(mmol)
0,90
1,35
1,65
1,95
2,25
2,45
2,65
2,80
2,90
Les deux méthodes sont-elles cohérentes?
Une fois les résultats expérimentaux obtenus on désire déterminer l'ordre de la réaction par rapport à H_((aq))^+. On utilisera comme expression de la vitesse :
v = k[H_((aq))^+]^α
où α est l'ordre de la réaction.
33. Définir la vitesse de la réaction par rapport à [H_((aq))^+].
34. Etablir la relation entre [H_((aq))^+]et le temps en supposant que la réaction est d'ordre 0 par rapport à H_((aq))^+. Etablir alors la relation suivante :
x = kV_0 t
Etablir la relation entre [H_((aq))^+]et le temps en supposant que la réaction est d'ordre 1 par rapport à H_((aq))^+. Etablir alors la relation suivante :
ln(c_a V_0 − 2x)/(c_a V_0) = − 2kt
Etablir la relation entre [H_((aq))^+]et le temps en supposant que la réaction est d'ordre 2 par rapport à H_((aq))^+. Etablir alors la relation suivante :

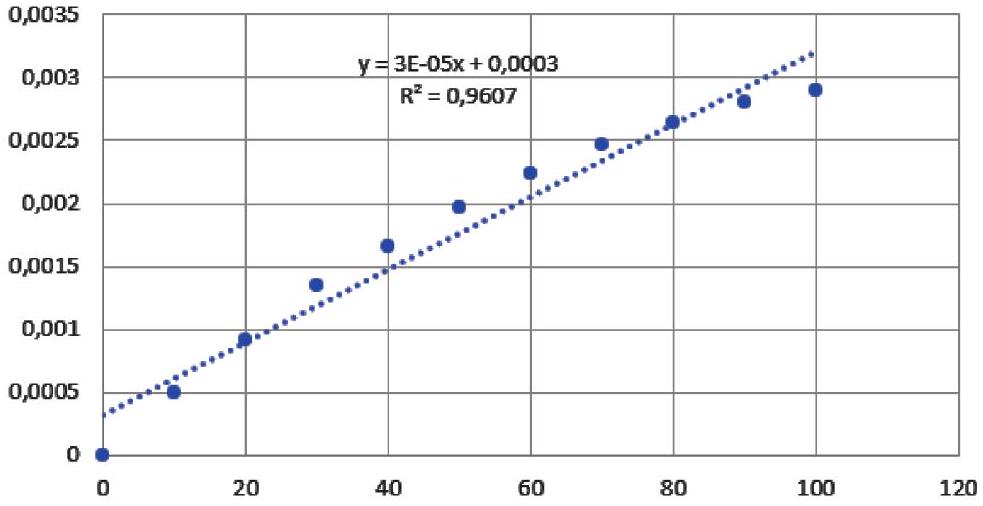

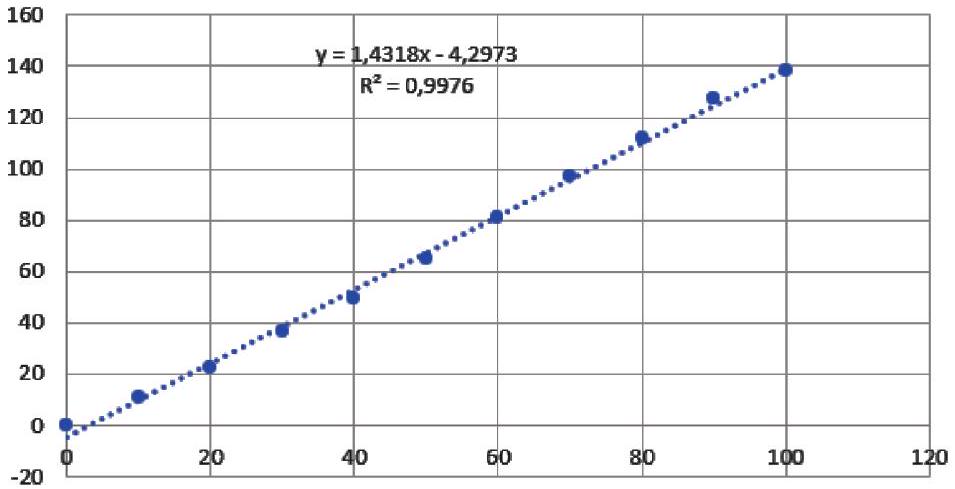

A l'aide des graphes déterminer l'ordre de la réaction et la constante de vitesse dont on précisera l'unité.
Que pensez-vous quant à la vitesse de dissolution des coraux dans l'océan ?
Epreuve de Physique B - Thermodynamique
Durée 2 h
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, d'une part il le signale au chef de salle, d'autre part il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.
L'usage de calculatrices est interdit.
AVERTISSEMENT

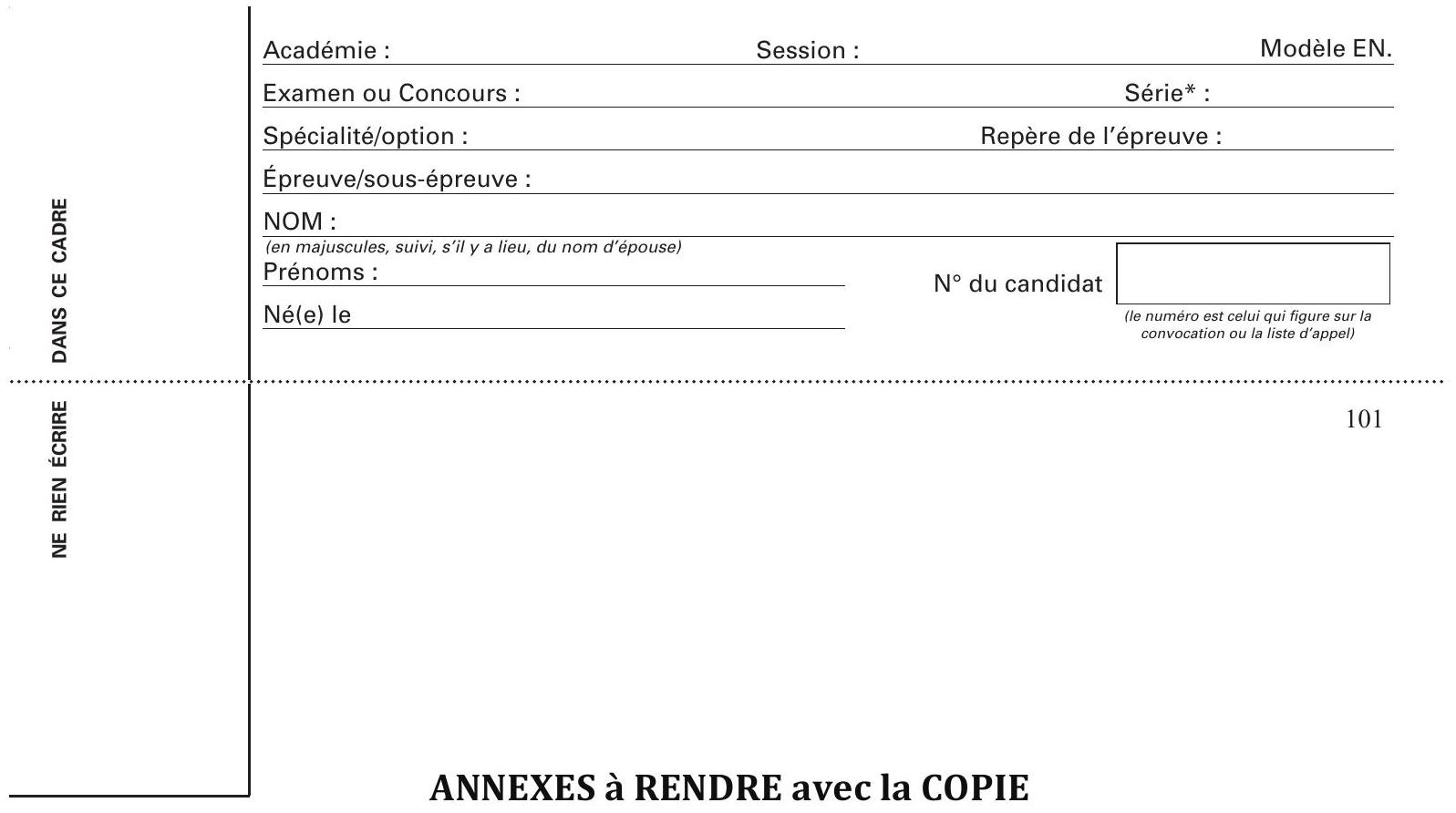

À rendre en fin d'épreuve avec la copie 3 annexes impression recto/verso.
La présentation, la lisibilité, l'orthographe, la qualité de la rédaction, la clarté et la précision des raisonnements entreront pour une part importante dans l'appréciation des copies. En particulier, les résultats non justifiés ne seront pas pris en compte. Les candidats sont invités à encadrer les résultats de leurs calculs.
Réfrigérateur domestique
Les applications numériques seront réalisées avec deux chiffres significatifs
A. Modélisation d'une machine réfrigérante ditherme
Poids approximatif dans le barème 8%

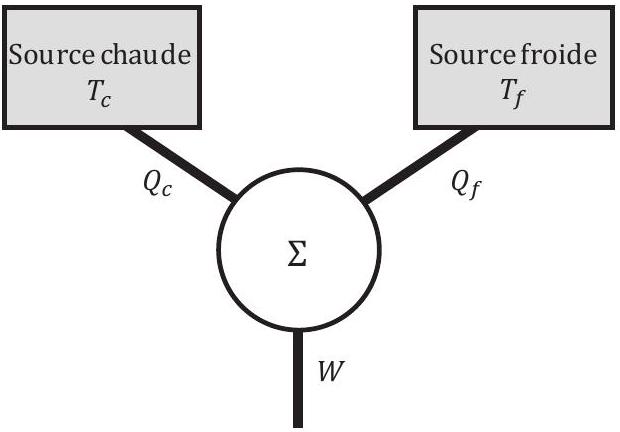

On représente schématiquement une machine ditherme comme ci-après.
On note: Σ : le fluide thermodynamique «caloporteur» ou «frigorigène» Q_c : le transfert thermique échangé par Σ avec la source chaude (température T_c ) au cours d'un cycle Q_f : le transfert thermique échangé par Σ avec la source froide (température T_f ) au cours d'un cycle W : le travail échangé par Σ avec l'extérieur au cours d'un cycle
Ces grandeurs sont algébriques et leur signe est positif lorsque le système thermodynamique Σ les reçoit effectivement.
Indiquer le signe de Q_c, Q_f et W lorsque la machine fonctionne en réfrigérateur. Justifier.
Définir l'efficacité e_f (aussi appelé coefficient de performance) d'une telle machine et montrer qu'elle est majorée par une efficacité maximale e_f^(max) dont on établira l'expression en fonction de T_c et T_f.
B. Étude d'un cycle réfrigérant à compression de vapeur
Poids approximatif dans le barème 40%

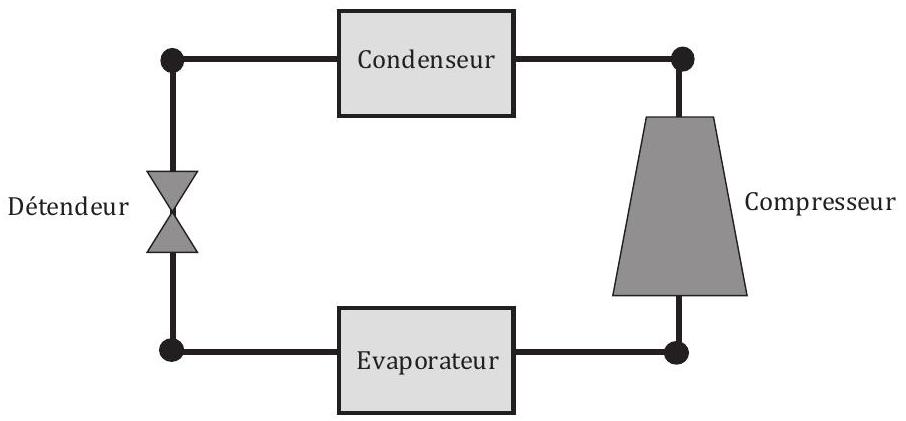

Nous nous proposons d'étudier un cycle à compression de vapeur utilisé dans un réfrigérateur. La source chaude est la cuisine, de température T_c, la source froide est {l'armoire du réfrigérateur et son contenu} de température homogène T_f.
Un fluide frigorigène décrit le cycle schématisé ci-dessous.
Il y subit les transformations suivantes :
De l'état 4 à l'état 1: évaporation à T_(evap) = 0^∘C puis surchauffe isobare jusqu'à 10^∘C.
De l'état 1 à l'état 2: compression adiabatique dans le compresseur.
De l'état 2 à l'état 3 : refroidissement isobare, liquéfaction isobare à T_(cond) = 40^∘C puis sous-refroidissement du liquide jusqu'à 30^∘C
De l'état 3 à l'état 4: détente isenthalpique du fluide.
On note h_i, s_i et v_i respectivement l'enthalpie, l'entropie et le volume massiques du fluide dans l'état i.
On note P_i et T_i respectivement la pression et la température du fluide dans l'état i.
Entre les états i et j , on note : Δ_(ij)h la variation d'enthalpie massique du fluide, (les notations utilisées pour d'autres variations de grandeurs d'état s'en déduisent) q_(ij) le transfert thermique massique reçu par le fluide w_(ij) le travail massique utile (ou indiqué) reçu par le fluide.

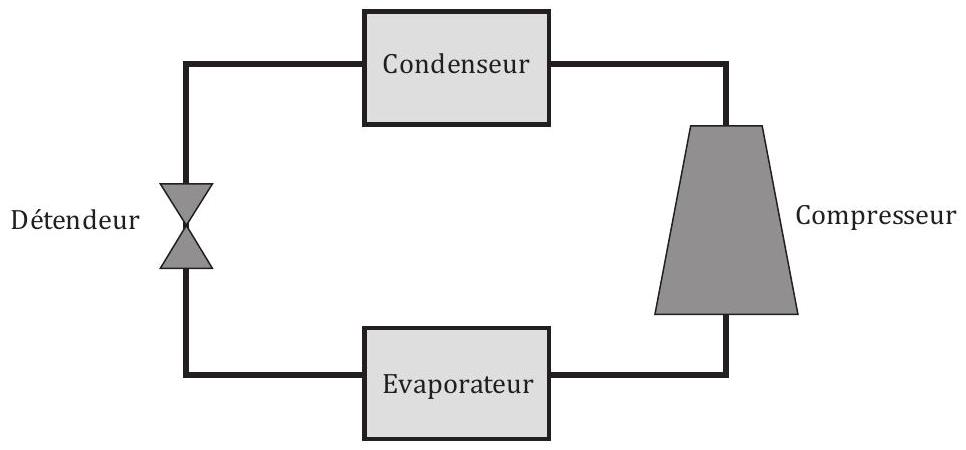

3. Annoter la figure 1 du document annexe à rendre en plaçant les différents points correspondant aux états 1 à 4 . Positionner la source chaude et la source froide.
Indiquer par une flèche le sens du transfert thermique entre les sources et le fluide dans l'évaporateur et dans le condenseur.
Cycle avec compression réversible
Dans un premier temps on suppose que la compression est adiabatique et réversible. Elle conduit alors le fluide de l'état 1 à un état noté 2s.

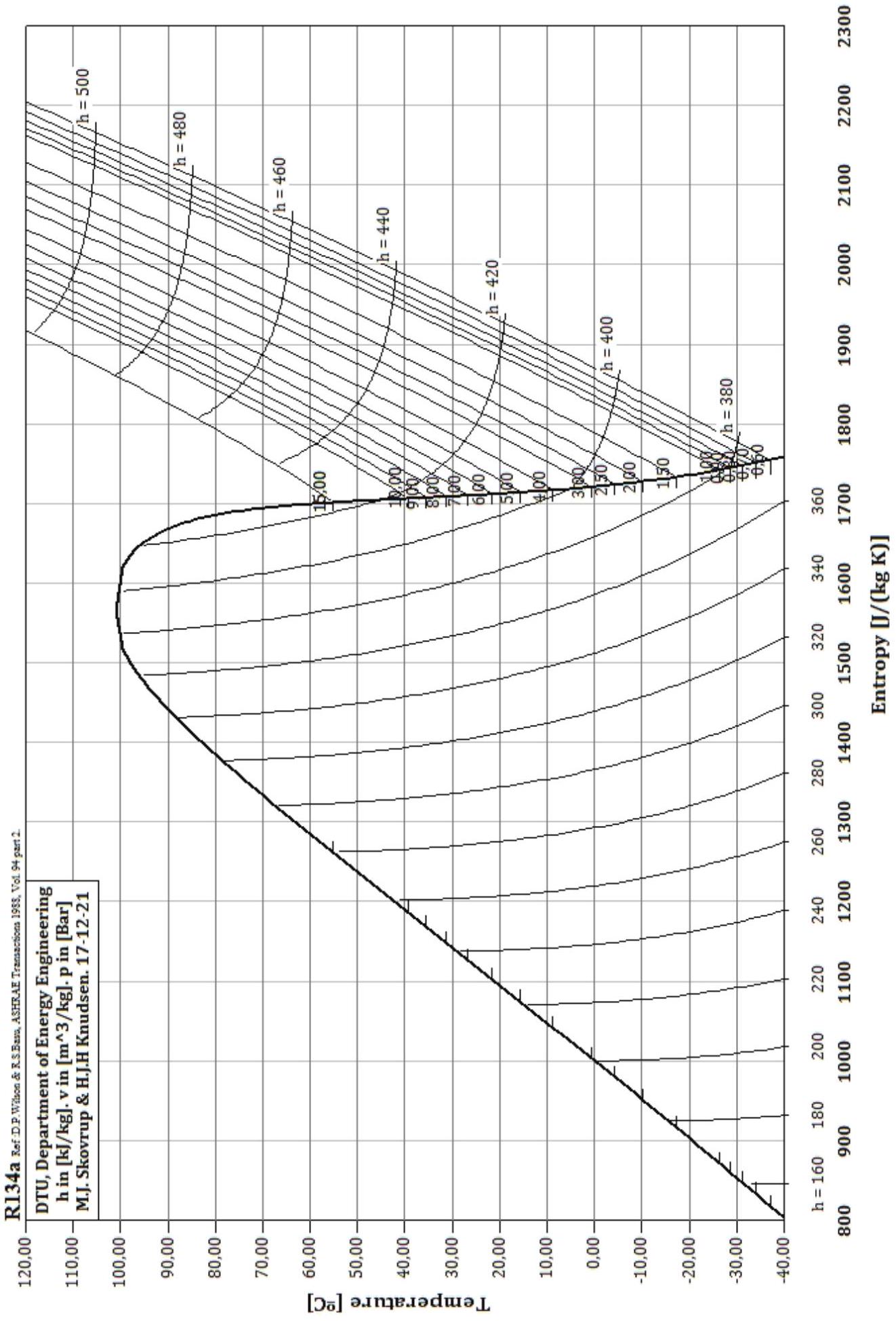

4. Placer les points correspondant aux états 1,2s,3 et 4 dans les diagrammes P(h) et T(s) du fluide R134a en annexe (figures 2a et 2b).
(Remarque : le point 2' déjà placé sur le diagramme sert à la partie C, ne pas s'en préoccuper ici)
5. Remplir les colonnes représentant les états 1, 2 s, 3 et 4 du tableau 3 du document annexe à rendre.
6. Justifier que l'on ait choisi T_(evap) ≤ T_f et T_(cond) ≥ T_c.
7. Quelle hypothèse concernant le fluide sous-tend la modélisation des transformations 4 → 1 et 2s → 3 comme des isobares?
8. En analysant les abaques de la figure 2a ou de la figure 2b, indiquer si la vapeur sèche de R134a peut être assimilée à un gaz parfait entre les états 1 et 2s. Justifier.
Cycle avec compression non réversible
La compression n'est en réalité pas réversible. Le compresseur est caractérisé par son rendement isentropique défini par :
η = (h_(2s) − h_1)/(h_2 − h_1)
Le rendement isentropique du compresseur est de 75%.
Le cycle étudié est désormais 1 → 2 → 3 → 4 → 1
9. Déduire des valeurs de h_1 et h_(2s) celle de h_2 − h_1 et placer le point correspondant à l'état 2 sur la figure 2a. Tracer le cycle sur la figure 2a en utilisant un stylo de couleur.
10. Compléter la colonne 2 du tableau 3 du document annexe.
11. Placer le point correspondant à l'état 2 sur le diagramme T(s) (figure 2b ). Tracer le cycle sur la figure 2b en utilisant un stylo de couleur.
12. On observe graphiquement que s_2 > s_(2s). Justifier physiquement.
Détermination de l'efficacité de la machine.
Rappeler l'expression du premier principe de la thermodynamique lorsqu'il est appliqué à un système ouvert en régime stationnaire.
Justifier que l'on puisse négliger les variations d'énergie potentielle de pesanteur devant les variations d'enthalpie dans un réfrigérateur domestique. (Un calcul d'ordre de grandeur est attendu).
On cherche à évaluer l'ordre de grandeur de l'énergie cinétique massique maximale au cours du cycle
15. En supposant que le champ de vitesse est uniforme sur une section droite S d'une canalisation dans laquelle le fluide circule, exprimer le débit massique du fluide D en fonction de S, de la vitesse V et du volume massique v du fluide.
16. En quel point du cycle le volume massique est-il maximal? Justifier. On notera v^(max) sa valeur et on prendra v^(max) ≈ 7.10^(− 2) m^3.kg^(− 1).
17. En supposant que S garde la même valeur approximativement égale à 1cm^2 sur toute l'installation, déterminer la vitesse maximale du fluide au cours de l'écoulement. On prendra D = 1.10^(− 2) kg.s^(− 1).
18. Justifier alors qu'on puisse négliger les variations d'énergie cinétique massique du fluide au cours du cycle devant ses variations d'enthalpie massique.
19. Montrer que l'on peut exprimer l'efficacité du réfrigérateur en fonction des enthalpies massiques de différents points du cycle 1 → 2 → 3 → 4 → 1.
20. Déterminer, à l'aide de données évaluées sur le graphique, l'efficacité du cycle réfrigérateur décrit par le fluide.
21. Déterminer la puissance thermique P_(th)^f extraite de la source froide et la puissance P du compresseur.
22. Pour quelle raison la vapeur est-elle surchauffée après son évaporation?
23. Quel est l'intérêt de sous refroidir le liquide après la liquéfaction? Pourquoi ce sous-refroidissement n'est-il pas réalisé jusqu'à une température plus basse ( 20^∘C par exemple ?).
C. Association réfrigérateur-congélateur.
Poids approximatif dans le barème 10%
La plupart des réfrigérateurs domestiques sont associés à un congélateur. Pour réaliser ce dispositif on peut modifier le cycle à compression précédent (décrit dans la partie B) en faisant passer le fluide dans deux évaporateurs successifs.
Le cycle modifié est décrit ci-dessous. L'état 4 est celui décrit dans la partie B.
De l'état 4 à l'état 4 ': vaporisation isobare partielle dans le premier évaporateur (étape 4 → 4 ') au contact de l'intérieur du réfrigérateur
De l'état 4 ' à l'état 4 " : détente isenthalpique jusqu'à − 20^∘C
De l'état 4 " à l'état 1 ' : évaporation à − 20^∘C dans le second évaporateur puis surchauffe isobare jusqu'à 0^∘C. Ces étapes se font au contact de l'intérieur du congélateur.
De l'état 1' à l'état 2': compression
De l'état 2' à l'état 3 : refroidissement, liquéfaction et sous-refroidissement isobares.
De l'état 3 à l'état 4: détente isenthalpique
On souhaite que la puissance thermique extraite au cours de l'étape 4 → 4 ' soit la même que celle extraite au cours de l'étape 4 " → 1 '.

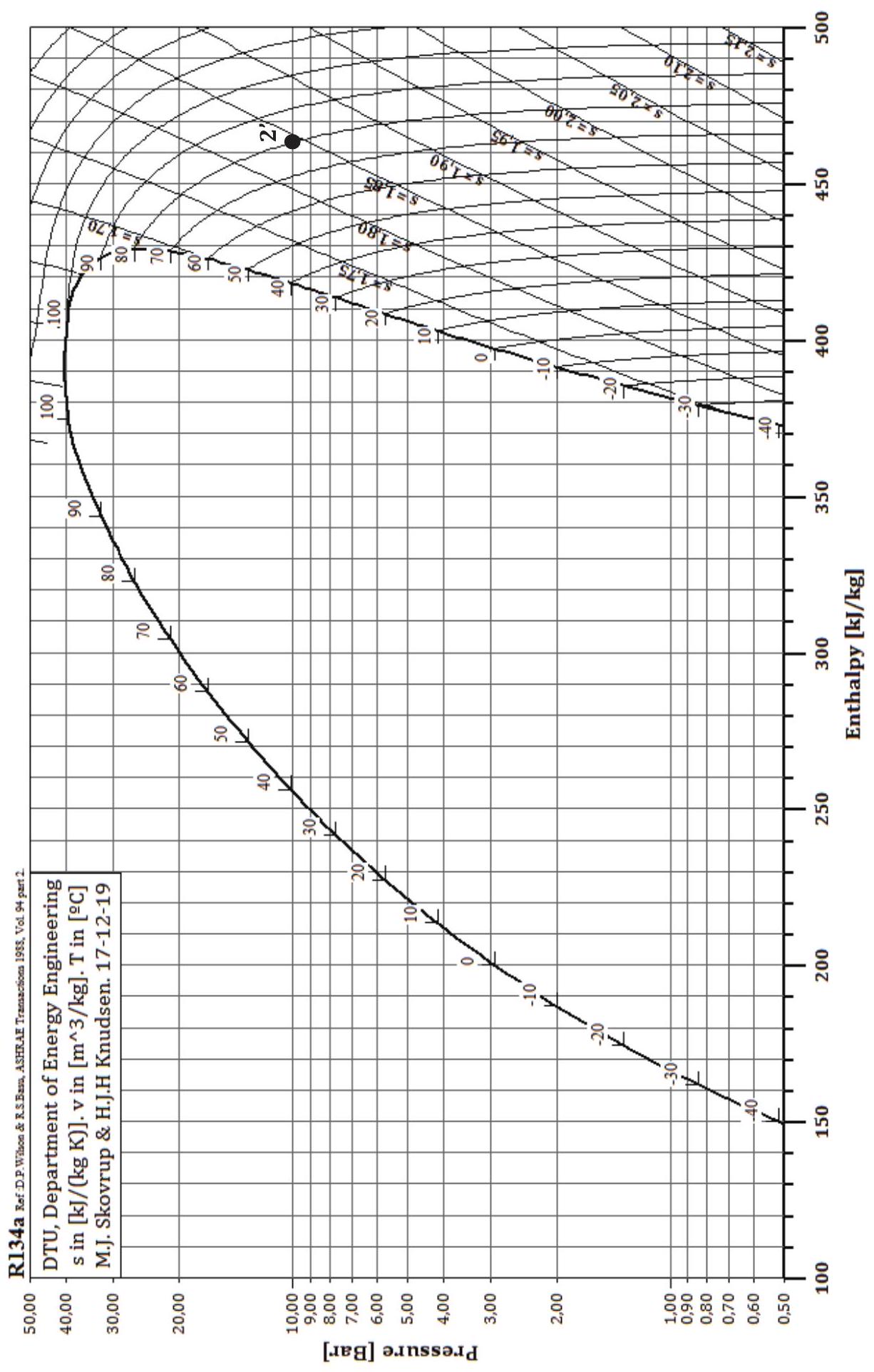

24. Sur le diagramme P(h) du fluide R134a (figure 2a), placer le point correspondant à l'état 1' puis les points correspondant aux états 4^′ et 4^(′′) en justifiant le positionnement de ces deux derniers.
25. Le point caractéristique de l'état 2^′ est déjà placé sur le diagramme. Représenter le cycle 3 → 4 → 4^′ → 4^(′′) → 1^′ → 2^′ → 3 ) avec une couleur différente de celles utilisées pour les cycles précédemment tracés).
26. Comment évolue la proportion de vapeur dans le fluide au cours de l'étape 4^′ → 4^(′′) ? Préciser en justifiant. Le calcul des proportions de vapeur n'est pas demandé, seule l'évolution doit être justifiée.
27. Que vaut l'efficacité globale de l'ensemble réfrigérateur-congélateur?
D. Utilisation d'un réfrigérateur
Poids approximatif dans le barème 26%

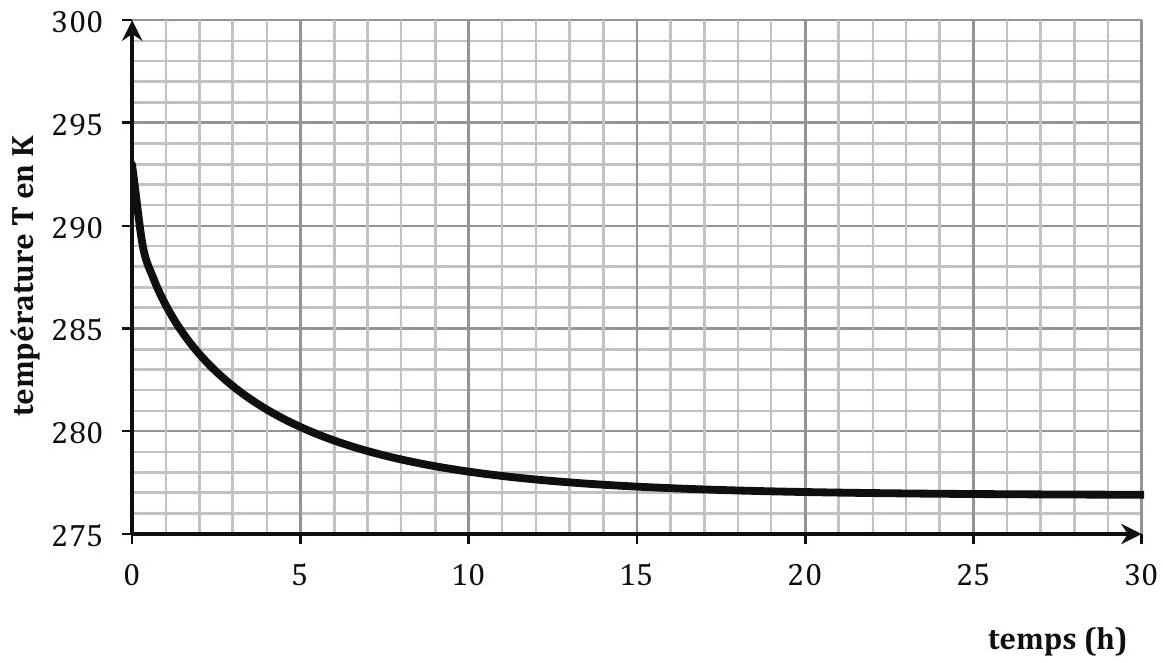

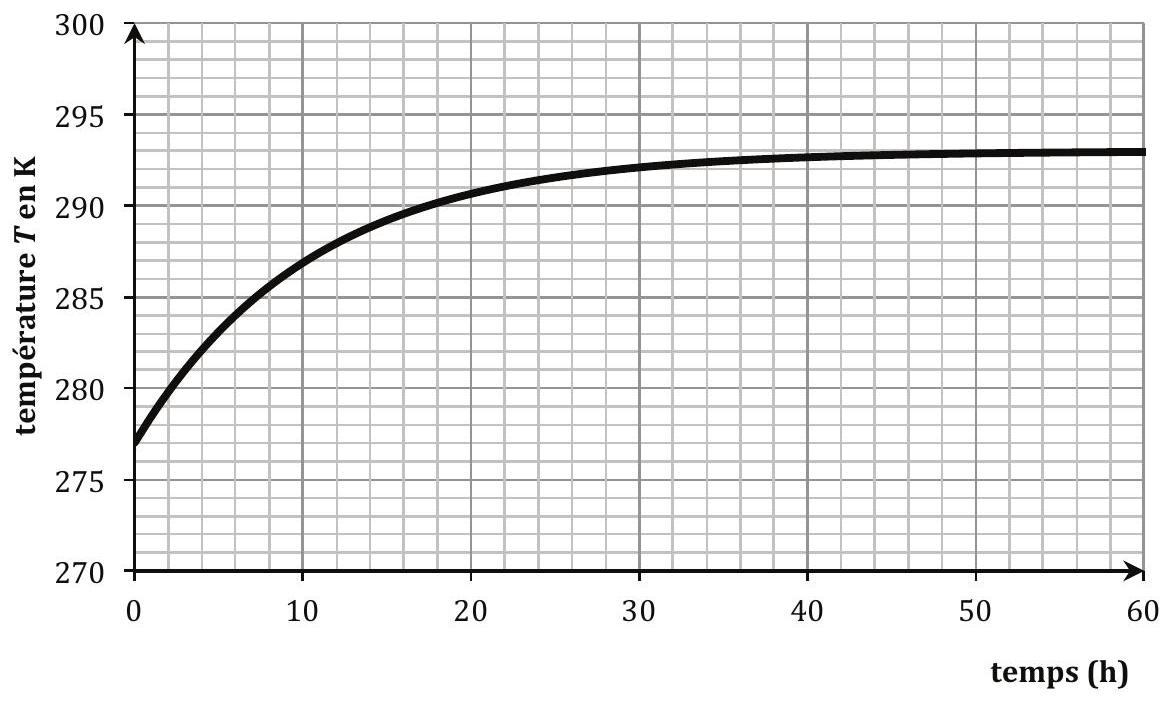

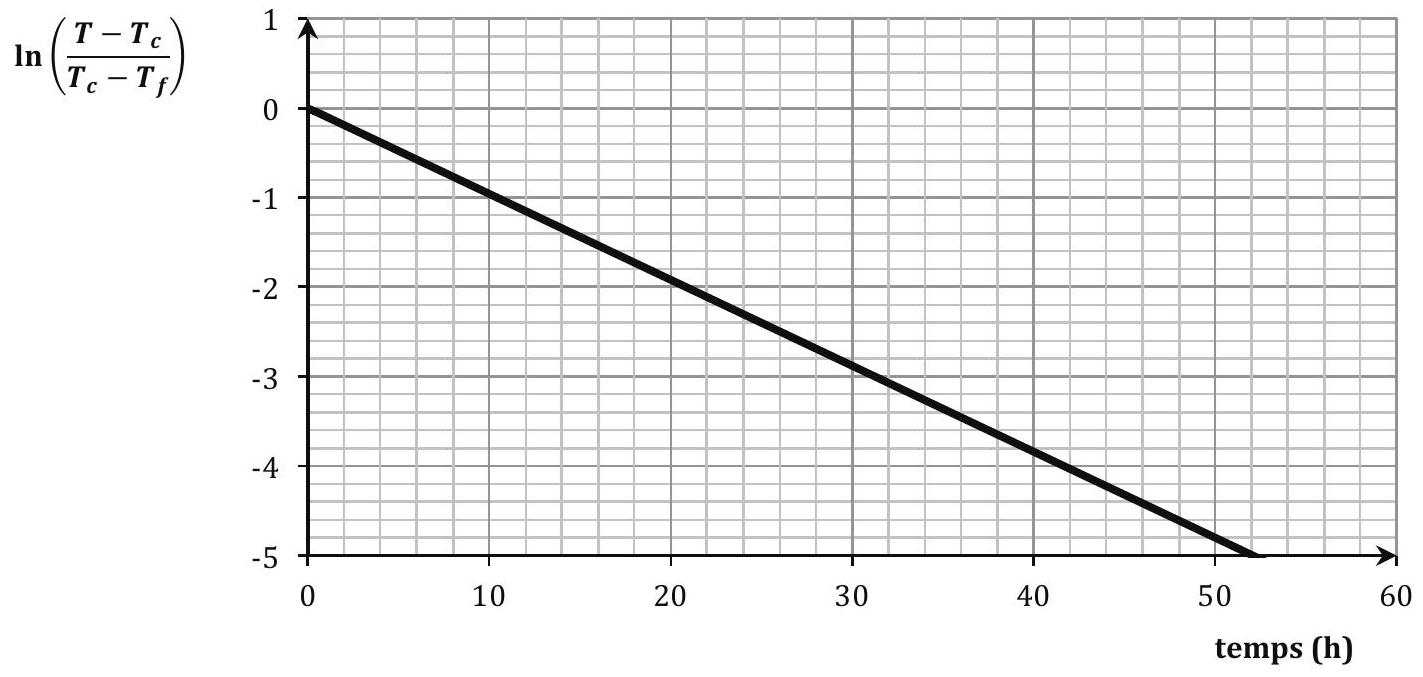

On s'intéresse dans cette partie à l'évolution de la température à l'intérieur d'un réfrigérateur. Cette température est supposée uniforme à l'intérieur du réfrigérateur. Elle est susceptible de varier dans le temps et sera notée T.
La source chaude est la cuisine dans laquelle est installé le réfrigérateur. Sa température T_c est constante.
La capacité thermique isobare de l'intérieur du réfrigérateur est C = 3.10^5 J.K^(− 1).
Le rapport K entre l' efficacité réelle du réfrigérateur et son efficacité maximale sera supposé constant au cours du temps et pris égal à 0,25 .
En revanche, l'efficacité maximale dépend du temps : son expression est celle obtenue à la question A. 2 en remplaçant T_f par T(t).
Évaluation des fuites thermiques
Pour évaluer les fuites thermiques du réfrigérateur, on le débranche à l'instant t = 0 alors que l'intérieur du réfrigérateur est à une température initiale T_f.
La puissance thermique reçue par l'intérieur du réfrigérateur à travers les parois du réfrigérateur est modélisée par : P_(th) = λ ⋅ (T_c − T) où λ est une constante.
28. Quel est le signe de λ ? Justifier.
29. Établir l'équation différentielle vérifiée par la température T.
30. En déduire l'expression de T en fonction du temps.
31. Ci-dessous figure le graphe représentatif de T en fonction du temps. En déduire la valeurs numériques de T_f et T_c en expliquant la démarche.
32. Ci-dessous figure le graphe représentatif de la grandeur ln((T − T_c)/(T_f − T_c)) en fonction du temps t. Exploiter le graphique pour déterminer numériquement λ. Préciser l'unité retenue pour λ.
Fonctionnement en régime stationnaire
Lorsque le réfrigérateur est branché depuis longtemps, la température à l'intérieur du réfrigérateur est régulée à T_f.
33. Calculer l'efficacité du réfrigérateur.
34. Calculer la puissance P_(th) des fuites.
35. Calculer la puissance P_c nécessaire du compresseur pour compenser les fuites.
Mise en route du réfrigérateur
A t = 0, la température à l'intérieur du réfrigérateur est T_c. La puissance P_C du compresseur est supposée constante.
36. La température T de l'intérieur du réfrigérateur vérifie l'équation différentielle :
(dT)/(dt) = − (AT)/(T_c − T) + B(T_c − T)
Déterminer littéralement l'expression des constantes A et B.
37. Résoudre littéralement l'équation en absence de fuites pour en déduire, en fonction de A, B, T_c et T_f, la durée nécessaire t_f pour que l'intérieur du réfrigérateur atteigne la température T_f.
38. Avec la valeur de P_c calculée précédemment on trouve, en absence de fuite t_f = 5h.
Le graphe ci-dessous donne l'évolution de la température en fonction du temps en tenant compte des fuites. Commenter.
E. Comparaison de fluides frigorigènes
Poids approximatif dans le barème 16%
Pour aborder cette partie il est nécessaire d'avoir pris connaissance des documents 1 et 2 en annexe.
On souhaite comparer 3 fluides frigorigènes : R717 (ammoniac), R134a (tétrafluoroétane) et R600a (isobutane).
Pour ce faire on envisage de leur faire subir un cycle analogue à celui décrit par R134a dans la partie C que l'on simplifie avec un seul évaporateur à − 20^∘C.
Les caractéristiques du cycle sont donc, pour les 3 fluides: T_(cond) = 40^∘C, T_(evap) = − 20^∘C, sous refroidissement de 10^∘C et surchauffe de 20^∘C, rendement isentropique du compresseur de 75%.
Le tableau ci-dessous rassemble plusieurs des données calculées pour chaque fluide au cours du cycle :
R600a
R134a
R717 ammoniac
Efficacité (ou COP)
2,7
2,6
2,4
Température maximale au cours du cycle ( ^∘C )
70
80
210
Volume massique à l'entrée du compresseur ( m^3 ⋅ kg^(− 1) )
0,52
0,16
0,68
Volume massique à la sortie du compresseur ( m^3.kg^(− 1) )
0,083
0,025
0,148
Pression à l'entrée du compresseur (bar)
0,728
1,33
1,90
Pression en sortie du compresseur (bar)
5,36
10,2
15,5
Taux de compression
7,3
7,6
8,2
Production frigorifique volumique ( kJ.m^(− 3) )
557
1,0.10 ^3
1,7.10 ^3
Expliquer pourquoi choisir T_(evap) > T_(eb) garantit une surpression du fluide dans la machine par rapport à l'air extérieur.
Exprimer littéralement la relation entre la production frigorifique volumique, l'enthalpie massique de certains points du cycle et une donnée figurant dans le tableau.
Les fluides frigorigènes les plus répandus dans les réfrigérateurs domestiques sont le R600a et le R134a.
Pourquoi les préfère-t-on à l'ammoniac R 717 ? (Donner 3 arguments).
En Europe le R600a est très majoritairement utilisé alors qu'aux États-Unis le R134a est préféré. Proposer une explication à cette différence.
Fin de l'énoncé.
DOCUMENTS ANNEXES
Document 1 : Les qualités d'un fluide frigorigène
D'après Techniques de l'Ingénieur TI-b9730
Théorie des machines frigorifiques, machine à compression mécanique Maxime Duminil
Pour bien choisir un frigorigène en vue d'une application déterminée, on doit considérer :
Ses critères thermodynamiques: puisque les systèmes frigorifiques relèvent précisément des lois de la thermodynamique ;
Ses critères de sécurité: sécurité des personnes et des biens en cas de dégagement intempestif du frigorigène dans l'atmosphère;
Ses critères d'action sur l'environnement: actuellement très importants puisqu'ils ont imposé l'abandon de certains frigorigènes ;
Ses critères techniques: ils influent sur la faisabilité et la fiabilité du système frigorifique et sur les interactions entre le frigorigène et les composants de ce système ;
Ses critères économiques: toujours présents au cœur des problèmes techniques.
(Ne sont conservés ci-après que quelques-uns des critères décrits dans l'article)
- Critères thermodynamiques
On s'arrangera pour que, dans la mesure du possible, la température d'évaporation T_(evap) soit supérieure à la température d'ébullition du fluide à la pression atmosphérique T_(eb). De cette façon, la totalité des circuits de la machine est en surpression vis-à-vis de l'extérieur et l'on ne risque pas l'introduction d'air atmosphérique et d'eau.
Dans l'état actuel de la technique des composants du système, la pression de condensation P_(cond) ne doit pas dépasser 20 à 25 bar. Inversement, la pression d'évaporation P_(evap) ne doit pas être trop basse. Le domaine d'emploi du compresseur frigorifique est ainsi biendéfini par le constructeur et on doit impérativement rester dans ces limites. Pour garder une bonne efficacité au compresseur, le taux de compression τ = (P_(cond))/(P_(evap)) doit aussi rester limité. Les taux de compression importants, outre qu'ils sont généralement la cause d'échauffements excessifs du fluide, entraînent la diminution des rendements volumétriques et une augmentation de la consommation énergétique du compresseur.
La production frigorifique volumique est une grandeur importante définie par la quantité de froid produite par unité de volume de fluide aspiré par le compresseur. Plus cette quantité est élevée, plus petit est le débit-volume aspiré parle compresseur pour produire une puissance frigorifique donnée. Plus réduite, et moins chère, est alors la machine de compression.
Sécurité
L'inflammabilité est évidemment un point d'une extrême importance. Des substances susceptibles de faire d'excellents frigorigènes, comme certains hydrocarbures, ont été rejetés en raison de leur caractère combustible.
Action sur l'environnement
Ozone stratosphérique
On sait que l'ozone stratosphérique est détruit par le chlore transporté à ces altitudes par les composés halogénés des hydrocarbures qui ont une longue durée de vie dans l'atmosphère, essentiellement par les CFC mais aussi, dans une bien moindre mesure, par les HCFC. On sait aussi que c'est ce critère qui a décidé la communauté internationale à bannir ces composés chlorés. L'action de chaque composé sur l'ozone stratosphérique est caractérisée par ce que les Anglo-saxons dénomment l'ODP (ozone depletion potential), seuls les frigorigènes ayant un ODP nul devraient perdurer.
2) Effet de serre
Les gaz à effet de serre sont indispensables à notre planète qui, en leur absence, aurait une température beaucoup trop basse pour être habitable ( − 18^∘C ). Cependant, l'excès de ces gaz, en gênant la sortie (vers le cosmos) du rayonnement terrestre de grande longueur d'onde, peut, à la longue, provoquer un lent réchauffement de notre monde. À côté des gaz à effet de serre bien connus (vapeur d'eau, CO_2, méthane, oxydes d'azote, etc.), les frigorigènes halocarbonés ont une action non négligeable. Bien qu'encore peu répandus dans l'atmosphère, leur influence est beaucoup plus grande que, par exemple, celle du CO_2 dont l'effet de serre est le plus connu.
On caractérise l'action d'effet de serre d'un composé par le terme anglais GWP (global warming potential), les valeurs sont rapportées au CO_2; dont le GWP est égal à 1 .
Document 2 : Quelques données relatives à 3 réfrigérants usuels
R600a
R134a
R717
Pression de vapeur saturante à − 20^∘C (bar)
0,728
1,33
1,90
Température d'ébullition sous 1 bar (en ^∘C )
-11,7
-26,1
-33,4
Température d'auto-inflammation (en ^∘C )
460
Non combustible
630
Pictogrammes de sécurité
ODP
0
0
0
GWP
3
1300
0
Figure 1
Tableau 3
point
1
2s
2
3
4
1^′
2'
P (bar)
10
T(^∘C)
80
État du fluide
Vapeur sèche
h(kJ.kg^(− 1))
465
Figure 2a:
La figure complète doit montrer 3 couleurs : une pour le cycle 1, 2s, 3, 4; une pour la portion 1,2 ; une pour le cycle 3, 4, 4^′, 4^(′′), 1^′, 2^′
Figure 2b
Questions fréquentes
4 questions
Sur quels chapitres porte l'épreuve de Physique B PT 2019 de la banque PT ?
Afficher ou masquer la section
Sur quels chapitres porte l'épreuve de Physique B PT 2019 de la banque PT ?
+
Elle porte, en chimie, sur la structure électronique, l'oxydoréduction, la cristallographie, les équilibres et la cinétique autour du calcium, et en thermodynamique sur les machines dithermes et le cycle frigorifique à compression de vapeur.
L'épreuve comporte-t-elle un sujet de chimie et un sujet de thermodynamique ?
+
Oui, l'épreuve regroupe deux problèmes distincts, l'un de chimie autour du calcium et l'autre de thermodynamique sur le réfrigérateur domestique, chacun découpé en parties largement indépendantes.
Faut-il savoir lire des diagrammes (P,h) et (T,s) pour ce sujet ?
+
Oui, le problème de thermodynamique demande de placer plusieurs états du fluide frigorigène R134a sur ces diagrammes fournis en annexe et d'en exploiter les valeurs.
Quelles notions de cinétique chimique sont mobilisées ?
+
La détermination de l'ordre d'une réaction de dissolution à partir de deux méthodes de suivi expérimental, l'une par mesure de pression de gaz, l'autre par mesure de pH.
Pas de description pour le moment
Commentaires• Banque PT Physique B PT 2019
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
