Présentation du sujet

Difficile

Les aciers inoxydables et la corrosion ; autour de l'eau

L'épreuve comporte deux problèmes indépendants. Le premier étudie le rôle du chrome dans la corrosion intergranulaire des aciers inoxydables, de la configuration électronique du chrome jusqu'à la thermodynamique de formation des carbures. Le second explore plusieurs propriétés de l'eau : diagramme de phases, gaz réel, échangeur thermique et isolation d'une canalisation.

1Partie I.A : autour de l'élément chromeConfiguration électronique du chrome, règles de remplissage et isotopes.
2Partie I.B : corrosion intergranulaire d'un acier inoxydableDiagramme potentiel-pH, courbes intensité-potentiel de passivation et cristallographie du carbure de titane.
3Partie I.C : étude thermodynamique de la formation des carbures de chromeÉquilibres chimiques et enthalpie libre standard pour la réduction du sesquioxyde de chrome.
4Partie II.A : propriétés physiques de l'eauDiagramme de phases, courbe de fusion et comportement de la vapeur d'eau en coordonnées d'Amagat.

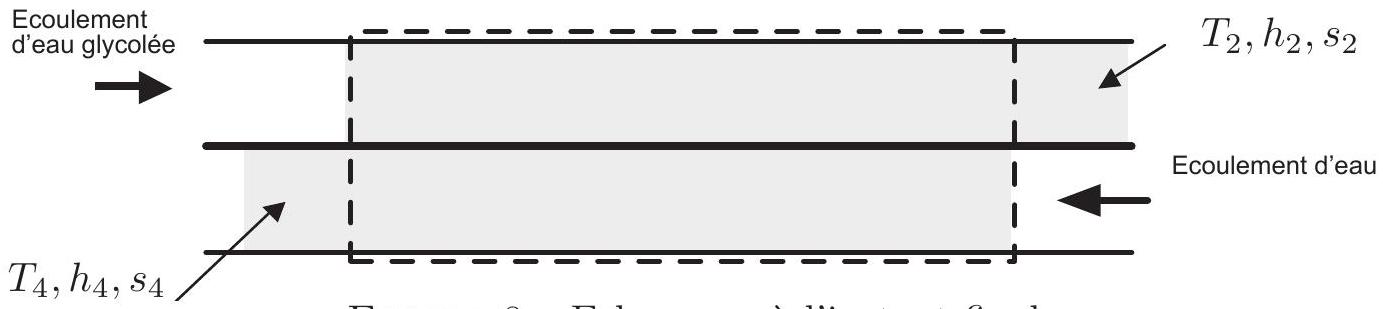

5Partie II.B : échangeur thermiqueBilans d'enthalpie et d'entropie pour un système ouvert en régime stationnaire.
6Partie II.C : isolation thermique d'une canalisation d'eauConduction thermique radiale et efficacité comparée de deux isolants.

Difficile. Le rapport relève de nombreuses questions mal ou très mal traitées dans les deux problèmes, et note que la résolution de problème et l'étude documentaire n'ont pas rencontré le succès auquel on aurait pu s'attendre.

Ce qu'a observé le jury

6 erreurs relevées

Règles de remplissage électronique mal maîtrisées · Définition de l'isotope imprécise · Confusion entre eau aérée et eau désaérée

L'épreuve, de longueur raisonnable, n'a pas posé de problème de compréhension et a permis de classer les candidats dans la diversité des thèmes abordés. Le jury relève cependant des lacunes récurrentes sur le cours, l'absence d'unités, des affirmations non démontrées et une méconnaissance de la signification des grandeurs manipulées.

Les erreurs les plus sanctionnées

1
Règles de remplissage électronique mal maîtriséesI.1
Les règles permettant d'établir une configuration électronique sont confondues ou incomplètement énoncées.
« Les règles de remplissage sont très mal connues (confusion des noms, énoncés incomplets, ...) »
2
Définition de l'isotope impréciseI.4
La définition de l'isotope reste souvent trop vague, avec parfois des confusions grossières sur la composition du noyau.
« on trouve parfois des électrons dans le noyau »
3
Confusion entre eau aérée et eau désaéréeI.8
L'ignorance de ces deux notions empêche toute discussion cohérente sur le comportement du chrome face à la corrosion.
« De nombreux candidats ne connaissent pas les deux appellations « eau aérée » et « eau désaérée »
4
Confusion sur le gaz dégagé en zone transpassiveI.12
De nombreux candidats évoquent à tort un dégagement de dihydrogène dans la zone transpassive du diagramme intensité-potentiel.
« Un dégagement de dihydrogène est très souvent mentionné !!! »
5
Pente de la courbe de fusion de l'eau mal connueII.1.a
Une part importante des candidats se trompe sur cette question de cours, notamment en attribuant une pente positive à la courbe de fusion de l'eau.
« domaines mal attribués, pente de la courbe de fusion de l'eau positive »
6
Résultats obtenus par des manipulations mathématiques malhonnêtesII.8.f
Pour retrouver une expression fournie par l'énoncé, certains candidats prennent des libertés injustifiées avec le calcul plutôt que d'expliciter le lien avec la question précédente.
« ont pris des libertés malhonnêtes, forcément vaines, avec le calcul mathématique dans le but d'obtenir l'expression fournie »

Ce qui a été bien réussi

La détermination du numéro atomique du chrome a été relativement bien traitée.
Les questions faciles sur les propriétés de la vapeur d'eau et sur l'équation d'état des gaz parfaits ont été souvent bien traitées.
Le calcul du débit massique d'eau de l'échangeur thermique a été bien traité.
Les questions sur la puissance thermique échangée sans isolant et sur la conduction dans l'isolant ont été bien traitées.

Conseils du jury

Maîtriser les connaissances et raisonnements vus en cours, qui restent indispensables.
Connaître la signification physique des grandeurs manipulées pour pouvoir prendre du recul sur les résultats.
Faire preuve de rigueur en explicitant le lien de cause à effet entre les hypothèses de départ et leurs conséquences dans une démonstration.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

EPREUVE SPECIFIQUE - FILIERE MP

PHYSIQUE - CHIMIE

Durée : 4 heures

Abstract

N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Les calculatrices sont autorisées

Le sujet est constitué de deux problèmes portant sur le programme de physique-chimie.
NB : toute démonstration illisible ou incompréhensible sera considérée comme fausse.

PROBLEME I. Les aciers inoxydables et la corrosion

Ce problème s'articule autour du rôle du chrome dans la corrosion intergranulaire et se divise en trois parties. La partie I.A traite de quelques propriétés atomiques de l'élément chrome. La partie I.B, composée de trois sous-parties indépendantes, propose l'étude du processus de corrosion intergranulaire. Enfin, la dernière partie porte sur l'étude thermodynamique de la formation des carbures de chrome.

Toutes les données nécessaires se trouvent au début de chaque partie. Tous les gaz seront considérés comme parfaits, les solutions idéales et les solides idéaux.

L'acier inoxydable est un alliage majoritairement composé de fer, de moins de

1, 2%

(en masse) de carbone et contenant également au moins

10, 5%

(en masse) de chrome nécessaire pour garantir la formation d'une couche passive résistante à la corrosion. En effet, au contact du dioxygène, une couche d'oxyde de chrome va se créer à la surface du matériau. Cette couche protège alors l'acier et a la particularité de pouvoir s'auto-régénérer.

Bien que les aciers inoxydables résistent bien à la corrosion généralisée, voire à la corrosion par piqûres, ils peuvent effectivement présenter une forte sensibilité à une attaque localisée le long des joints de grains dans certains milieux : ce type d'attaque est appelé corrosion intergranulaire. Diverses causes peuvent être à l'origine de cette attaque mais le cas le plus fréquemment rencontré est dû à l'état sensibilisé de l'acier : cet état est caractérisé par la formation, contrôlée par la diffusion, de composés riches en chrome, ce qui entraîne un appauvrissement en cet élément dans la matrice située de part et d'autre du joint de grain. Toutefois, un tel état ne provoque pas nécessairement une attaque : suivant le milieu en contact avec l'acier inoxydable, il y a ou non corrosion intergranulaire. Cela illustre bien que la sensibilité à ce type de corrosion est impérativement à associer à un couple matériau-milieu.

Partie I.A. Autour de l'élément chrome

Données :

- numéro atomique du molybdène

Mo : Z = 42

- M^((12)C) = 12, 0 g.mol^(- 1)

-

nombre d'Avogadro

N_A = 6, 02.10^(23) mol^(- 1)

I.1. Rappeler les règles quantiques usuelles pour établir une configuration électronique d'un atome dans son état fondamental.
I.2. Le chrome Cr se situe juste au-dessus du molybdène Mo dans la classification périodique des éléments. Déduire, en suivant les règles quantiques précédentes, la configuration électronique de l'atome dans son état fondamental et son numéro atomique

Z

. A quelle ligne et à quelle colonne de la classification périodique des éléments appartient le chrome?
I.3. En réalité, la configuration électronique du chrome dans son état fondamental fait exception à l'une des règles de remplissage et se termine par

ns^1(n - 1)d^5

. Justifier simplement ce comportement particulier.

Le chrome existe sous plusieurs formes isotopiques dont les plus abondantes sont données dans le tableau ci-dessous :

Isotope	$^(50)Cr$	$^(52)Cr$	$^(53)Cr$	$^(54)Cr$
Abondance naturelle (%)	4,35	83,79	9,50	2,36
Masse atomique (u.m.a)	49,946	51,941	52,941	53,939

I.4. Définir le mot isotope. Donner la composition du noyau atomique de chacun des isotopes cités.
I.5 Calculer la masse atomique du chrome à l'état naturel. En déduire la valeur de la masse molaire atomique du chrome naturel en u.m.a sachant que l'unité de masse atomique (u.m.a) représente

1/12

de la masse d'un atome de carbone

_6^(12)C

Partie I.B. Corrosion intergranulaire d'un acier inoxydable

Données :

à 298 K , on prendra : $(RT/F)lnx = 0, 06logx$ en volt $(V)$ ,
potentiels standards par rapport à l'électrode standard à hydrogène à 298 K :

Couples	$O_(2(g))/H_2 O$	$H_3 O^+_((aq.))/H_(2 (g))$
$E^\circ(V)$	1,23	0,00

- R = 8, 314 J.K^(- 1).mol^(- 1)

nombre d'Avogadro $N_A = 6, 02.10^(23) mol^(- 1)$ ,
charge électrique élémentaire $e = 1, 60.10^(- 19)C$ ,
masse volumique $ρ_(acier) = 8, 0.10^3 kg.m^(- 3)$ ,
rayons atomiques

Atome	Ti	C
Rayons (pm)	145	77

masses molaires atomiques

Atome	Ti	C	Fe
Masse molaire $(g.mol^(- 1))$	47,9	12,0	55,6

Dans un souci de simplification et de modélisation, l'acier inoxydable étudié ici sera uniquement composé de fer Fe , de carbone C et de chrome Cr avec une teneur massique en chrome égale à

16, 1%

Corrosion généralisée et acier inoxydable

La figure 1, page 4, présente un diagramme simplifié potentiel -

pH

du chrome à 298 K . La concentration des espèces dissoutes étant de

1 mol.L^(- 1)

, ce dernier fait intervenir 6 espèces :

Cr_((s)), Cr_((aq.))^(2 +), Cr_((aq.))^(3 +), Cr_2 O_(3(s)), Cr_2 O_7^(2 -)_((aq.))

CrO_4^(2 -)_((aq.))

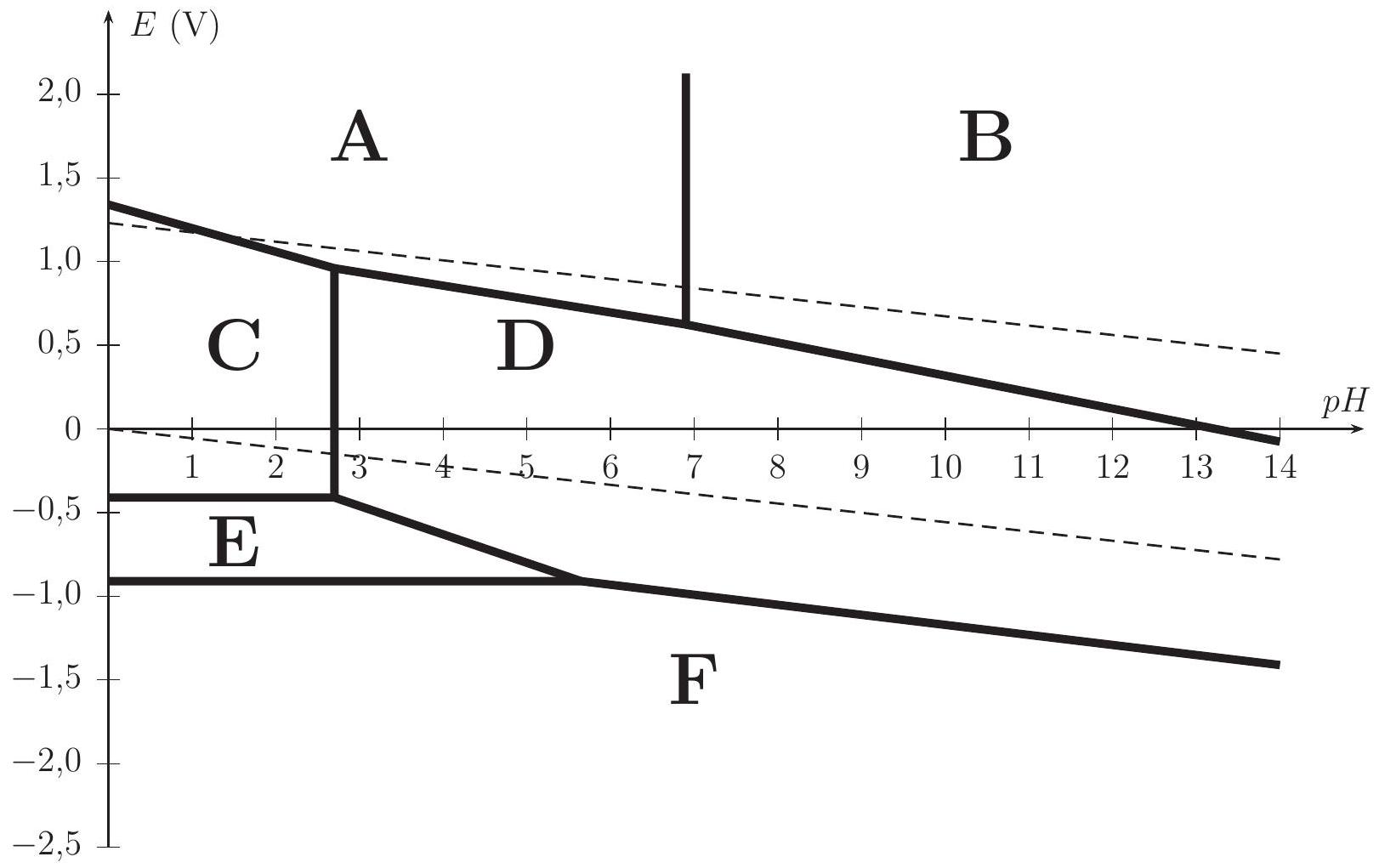

Figure 1 - Diagramme simplifié potentiel -

pH

du chrome à 298 K .

I.6. Indiquer pour chacun des domaines (

A, B, C, D, E, F

) du diagramme l'espèce chimique correspondante.
I.7. Sur ce diagramme ont été portées deux droites en pointillés délimitant le domaine de stabilité thermodynamique de l'eau. Rappeler les équations de ces deux droites en utilisant les conventions habituelles.
I.8. Discuter du comportement du chrome métallique dans une eau désaérée et dans une eau aérée.

Une couche de passivation dite native se forme toujours à la surface d'un acier inoxydable. Lorsque celui-ci est en présence d'une solution dont la valeur du

pH

est égale à 6 , l'acier inoxydable résiste toujours très bien à l'oxydation.
I.9. Quel oxyde de chrome est responsable de la passivation? Quelle est la conséquence pour l'acier inoxydable étudié?

Pour étudier le comportement de cet acier, on plonge un échantillon de matériau dans une solution aqueuse acide et on fait varier lentement le potentiel tout en mesurant l'intensité du courant électrique issue des réactions électrochimiques qui se produisent. On obtient le tracé de la courbe intensité-potentiel

j_a = f(E)

(voir figure 2, page 5) sur laquelle 3 zones se distinguent nettement : une zone de corrosion, une zone de passivation et une zone dite transpassive.

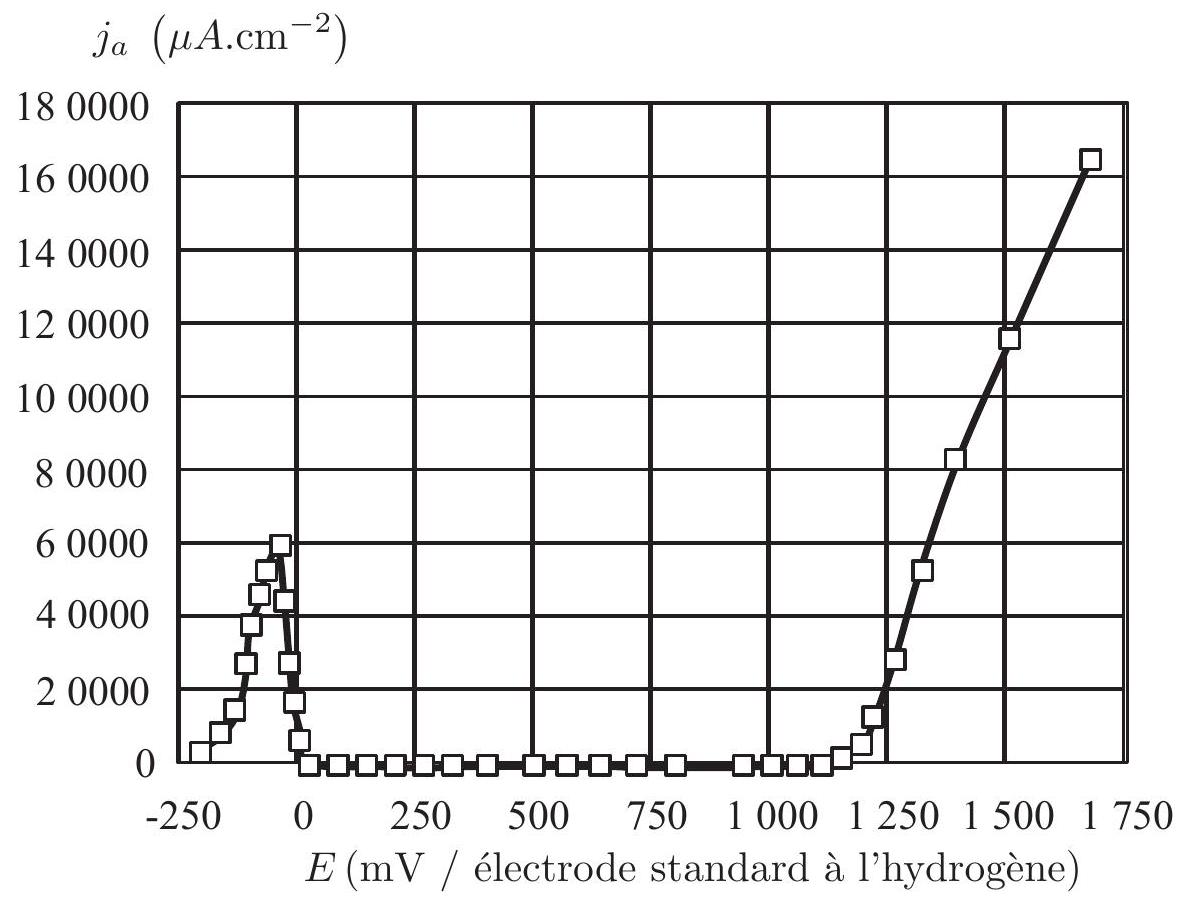

Figure 2 - Courbe intensité-potentiel

j_a = f(E)

de l'acier inoxydable étudié en milieu acide. La teneur massique en chrome est de

16, 1%

I.10. Faire un schéma du dispositif expérimental permettant de réaliser le tracé de la figure 2. On précisera notamment le rôle de chacune des électrodes utilisées.
I.11. Pour quelle(s) valeur(s) de potentiel cet acier est-il passivé? Ecrire la demi-équation électronique correspondante à la formation de la couche de passivation.
I.12. Dans la zone transpassive, la couche de passivation commence à se dissoudre et un dégagement gazeux peut également être observé. Interpréter ces faits expérimentaux.

Rôle du chrome dans la corrosion intergranulaire

Document $n^\circ1$ - Corrosion intergranulaire et joints de grain

Les joints de grains sont des zones particulières : elles séparent des grains d'orientation cristallographique différente et constituent des sites favorables à la précipitation des carbures de chrome. Le cas le plus fréquent de corrosion intergranulaire est celui d'un alliage dit sensibilisé. Le phénomène de sensibilisation consiste en la précipitation, aux joints de grains, de composés riches en chrome : les carbures de chrome

Cr_(23)C_(6(s))

dont la teneur massique est très élevée (95 % en chrome). La matière adjacente se trouve alors appauvrie en cet élément : sa teneur en chrome passant sous le seuil critique des

12%

reconnu comme un minimum pour pouvoir développer une passivité stable.
La précipitation des carbures de chrome appauvrit en chrome les zones proches des joints de grain. En effet, en raison de leur plus grande taille, les atomes de chrome diffusent plus lentement que les atomes de carbone. Or, une faible teneur en chrome rend la passivation difficile. Ainsi, sous certaines conditions, les zones appauvries près des joints de grain deviennent alors actives, alors que le cœur du grain reste passif : il se forme ainsi une pile de corrosion.
La sensibilisation de l'acier est la conséquence d'un chauffage et d'un maintien suffisamment long entre 500 et

800^\circC

, d'un traitement d'hypertrempe (chauffage vers

1050^\circC

) suivi d'un refroidissement trop lent. Cette sensibilisation peut aussi être provoquée par l'opération de soudage dans une zone (ayant atteint une température comprise entre 500 et

800^\circC

) appelée zone affectée thermiquement (ZAT) ou zone affectée par la chaleur (ZAC).

Le point A se trouve au sein d'un grain, le point B appartient à un joint de grain (en présence de carbure de chrome), le point C se trouve à proximité d'un joint de grain et le point D appartient à un joint de grain (en l'absence de carbure de chrome).

Figure 3 - Photographie de la structure d'une pièce en acier inoxydable soumis à la corrosion intergranulaire.

Document

n^\circ2

- Représentation de la déchromatisation aux joints de grain par suite de la précipitation de carbures de chrome

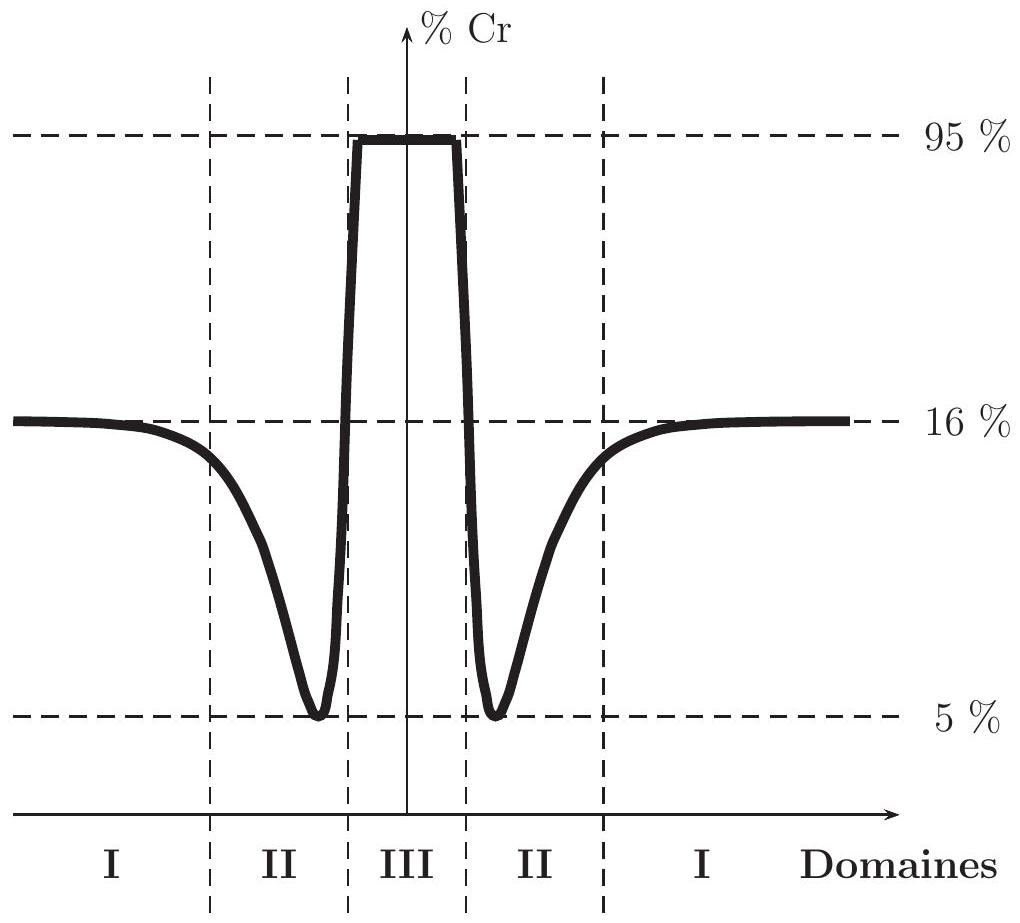

Figure 4 - Evolution de la teneur en chrome dans une pièce d'acier inoxydable soumis à la corrosion intergranulaire (échelle des ordonnées non respectée).

Document

n^\circ3

- Influence de la teneur en chrome dans un acier inoxydable

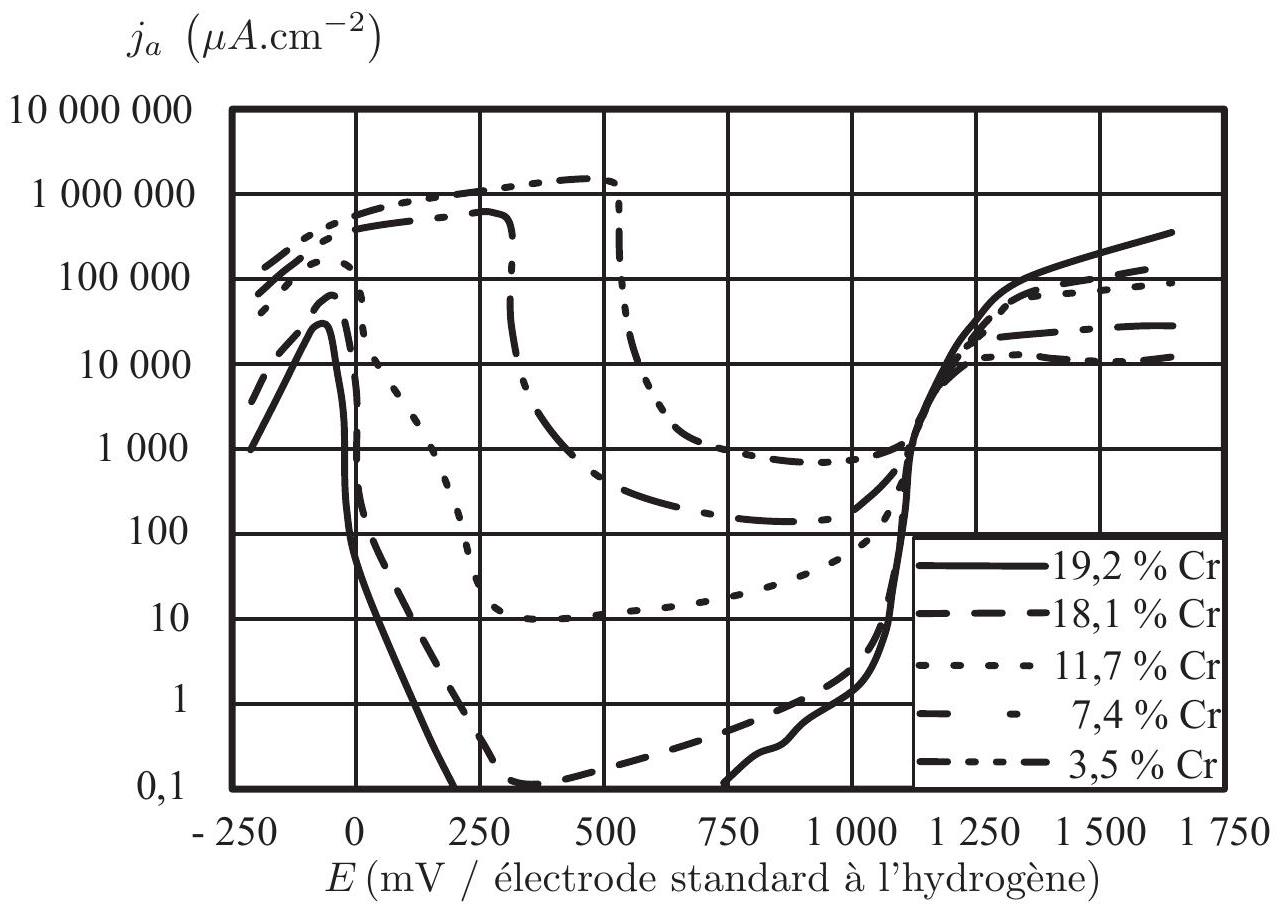

Figure 5 - Courbes intensité-potentiel

j_a = f(E)

d'aciers inoxydables en milieu aqueux acide en fonction de leur teneur en chrome. L'échelle utilisée sur l'axe des ordonnées est logarithmique.

Document $n^\circ4$ - Utilisation d'une échelle logarithmique

Pour lire des valeurs sur une échelle logarithmique, on procède de la manière suivante :

soit $L$ la distance ( $cm, mm, m, \dots$ ) entre deux graduations ( 1 à 10,10 à $100, \dots$ ),
soit $ℓ$ la distance ( $cm, mm, m, \dots$ ) de la graduation de gauche au point qui vous intéresse.

On calcule désormais le terme

10^(ℓ/L)

. En multipliant par la graduation de gauche (

1, 10, 100, \dots

) par

10^(ℓ/L)

, on trouve la valeur du point recherché.

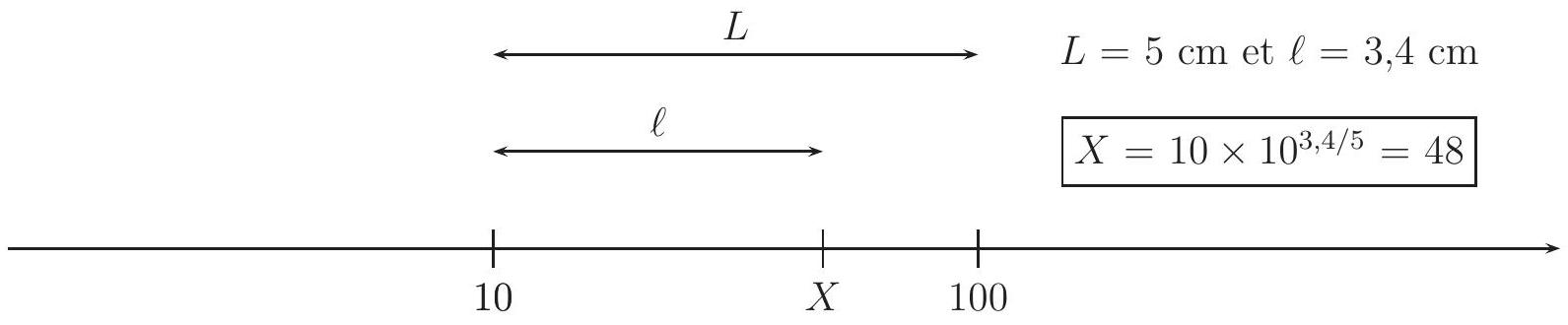

Figure 6 - Lecture sur une échelle logarithmique.

I.13. Sachant que le carbure de chrome est une espèce inerte, expliquer pourquoi l'existence de ce précipité au niveau du joint de grain est responsable de l'apparition d'une pile de corrosion. Préciser alors où se trouvent les zones anodique et cathodique à l'aide d'un schéma succinct.
I.14. A quel(s) domaine(s) de la figure 4 (document

n^\circ2

, page 7) appartiennent les points A, B et C relatifs au document

n^\circ1

(page 6)? Justifier succinctement.

On souhaite fabriquer une pièce dont la durée de service en milieu acide est estimée à 4000 heures et fonctionnant sous un potentiel de

750mV/

E.S.H. On définit à ce stade la densité de courant anodique

j_a

et le volume du matériau

V

concerné lors de l'étude :

j_a = (i_a)/S et V = S \times δ

I.15. Exprimer l'épaisseur de fer dissout notée

δ

en fonction notamment de la densité de courant anodique

j_a

, de la masse volumique de l'acier

ρ_(acier)

, de la durée de fonctionnement

Δt

et de la masse molaire du fer

M_(Fe)

. On supposera que le fer s'oxyde en ions fer II et la masse de fer oxydée sera assimilée à celle de l'acier.
I.16. Calculer alors l'épaisseur

δ

de la couche attaquée après 4000 heures de fonctionnement pour l'acier inoxydable étudié.
I.17. Sachant qu'une pièce en acier inoxydable n'est plus utilisable si l'épaisseur de la couche attaquée est de l'ordre de

100μ m

, vérifier que la teneur en chrome de celle-ci est inférieure à

12%

Prévenir le risque de corrosion intergranulaire

La compréhension des mécanismes de corrosion intergranulaire des aciers inoxydables suggère plusieurs remèdes efficaces à mettre en œuvre pour prévenir cette forme d'attaque localisée :

prolonger le traitement thermique pour homogénéiser la teneur en chrome et combler le gradient de concentration au voisinage des joints de grain où les carbures de chrome peuvent se former. Cependant, cette solution implique des durées longues (1 000 heures) et non réalistes en pratique,
réduire la teneur en carbone à une valeur suffisamment faible pour ne pas risquer une précipitation de carbures de chrome aux joints de grain : une teneur inférieure à $0, 03%$ en masse se révèle satisfaisante,
ajouter des éléments dont l'affinité pour le carbone est supérieure à celle du chrome : c'est le cas du titane Ti, du niobium Nb, du vanadium V ou encore du tantale Ta qui peuvent donner naissance à des carbures.

Le carbure de titane cristallise dans une structure où les atomes de titane Ti forment un réseau cubique à faces centrées et les atomes de carbone C sont localisés dans les interstices octaédriques. Les atomes seront assimilés à des sphères parfaites.
I.18. Donner une représentation de la maille du carbure de titane. En déduire la stœchiométrie de ce composé.
I.19. Calculer le paramètre de maille idéal a de la structure considérée.
I.20. Exprimer puis calculer la masse volumique du carbure de titane

ρ

Partie I.C. Etude thermodynamique de la formation des carbures de chrome

Données :

- R = 8, 314 J.K^(- 1).mol^(- 1)

Grandeurs thermodynamiques :

Composés	$C_((s))$	$O_(2(g))$	$CO_((g))$	$CO_(2(g))$
$Δ_f H^\circ(kJ \cdot mol^(- 1))$	0	0	$- 110, 5$	$- 393, 5$
$S_m^\circ(J \cdot mol^(- 1) \cdot K^(- 1))$	5,7	205,0	197,6	213,6

où

Δ_f H^\circ

S_m^\circ

sont respectivement l'enthalpie molaire standard de formation et l'entropie molaire standard des espèces considérées à 298 K supposées indépendantes de la température.

On se propose de déterminer les conditions de pression nécessaires pour obtenir du chrome

Cr_((s))

ou du carbure de chrome

Cr_(23)C_(6(s))

à partir du sesquioxyde de chrome

Cr_2 O_(3(s))

, à 1273 K et en présence de carbone graphite. On considère pour cela les équilibres suivants :
(1)

2Cr_((s)) + 3/2O_(2(g)) = Cr_2 O_(3(s))

Δ_r G_1^\circ(T) = - 1120270 + 259, 826T(J.mol^(- 1))

(2)

23Cr_((s)) + 6C_((s)) = Cr_(23)C_(6(s))

Δ_r G_2^\circ(T) = - 411

130-38,663

T(J.mol^(- 1))

I.21. Déterminer la valeur de la constante d'équilibre thermodynamique

K_1

à 1273 K de la réaction de formation du sesquioxyde de chrome

Cr_2 O_(3(s))

. En déduire la pression de dioxygène

p_(O_2)^(eq_1)

à l'équilibre.
I.22. Ecrire la réaction de formation du carbure de chrome

Cr_(23)C_(6(s))

, notée (3), à partir du sesquioxyde de chrome

Cr_2 O_(3(s))

et du carbone graphite

C_((s))

.
I.23. Etablir l'expression de l'enthalpie libre standard

Δ_r G_3^\circ(T)

et la valeur de la constante d'équilibre thermodynamique

K_3

à 1273 K . En déduire la pression de dioxygène

p_(O_2)^(eq_3)

à l'équilibre.
I.24. Quelle est l'influence de la température sur la réduction du sesquioxyde de chrome

Cr_2 O_(3(s))

par le carbone graphite

C_((s))

?
I.25. On impose une pression partielle en dioxygène

p_(O_2)

supérieure à la pression en dioxygène à l'équilibre (3). Quel est le signe de l'enthalpie libre de réaction associée à (3) pour ce système ? Déduire le sens d'évolution de ce dernier et préciser l'espèce chimique stable du chrome à cette température et sous cette pression.
I.26. Tracer le diagramme d'existence des espèces à base de chrome en fonction de la pression partielle en dioxygène

p_(O_2)

en présence de carbone graphite. Commenter.

PROBLEME II. Autour de l'eau

Ce problème comporte trois parties s'articulant autour d'un thème commun : l'eau.
Dans la première partie du problème, on s'intéresse à quelques propriétés générales de l'eau. Dans la seconde partie, on étudie un échangeur, organe présent dans de nombreuses installations utilisant les propriétés thermiques de l'eau. Dans la troisième partie, on cherche à isoler une canalisation d'eau des pertes thermiques.

NB : il est recommandé de parcourir l'intégralité du problème avant de commencer. Les parties étant indépendantes les unes des autres, elles peuvent être abordées dans un ordre quelconque.

Partie II.A. Propriétés physiques de l'eau

II.1. Quelques propriétés de la glace
II.1.a. Dessiner le diagramme de phase

p(T)

de l'eau en plaçant les domaines solide, liquide et gaz ainsi que les points triple et critique.
II.1.b. On donne :

les coordonnées du point triple de l'eau : $T_T = 273, 16 K; p_T = 611 Pa$ ;
la pression de fusion à $T_0 = 273, 15 K : p_0 = 101325 Pa$ .

En assimilant la courbe de fusion de l'eau à une droite d'équation

p_(fus)(enMPa) = a \times T + b

, déterminer les expressions de

a

b

en fonction de

p_T, p_0, T_T

T_0

ainsi que leur valeur numérique.
II.1.c. Application : la glace d'une patinoire est à

- 5^\circC

. La pression exercée par un patineur est-elle suffisante pour former un film de liquide sur lequel les patins vont glisser? On attend une réponse se basant sur un raisonnement quantitatif, mettant en jeu des ordres de grandeur réalistes. Le cas échéant, expliquer qualitativement par quel(s) phénomènes(s) physique(s) se forme le film d'eau liquide.
II.2. Quelques propriétés de la vapeur d'eau
II.2.a. Donner l'équation d'état des gaz parfaits qui relie la pression

p

, le volume massique

v

, la masse molaire

M

, la température

T

et la constante des gaz parfaits

R

.
II.2.b. Afin de quantifier le caractère compressible de l'eau, on définit le coefficient de compressibilité isotherme :

χ_T = - 1/v((\partialv)/(\partialp))_T

. Montrer que pour un gaz parfait la compressibilité isotherme est donnée par :

χ_(T, GP) = 1/p

.
II.3. Le document

n^\circ5

ci-dessous donne l'allure des isothermes de l'eau en coordonnées d'Amagat, c'est-à-dire le graphe portant le produit

pv

en fonction de

p

, pour différentes températures. On se propose de justifier certaines affirmations données dans le texte accompagnant le graphe, marquées en gras.
II.3.a. Justifier les affirmations [1] et [3] du document

n^\circ5

(ci-dessous).
II.3.b. Montrer que :

1/v((\partial(pv))/(\partialp))_T = 1 - (χ_T)/(χ_(T, GP))

. Justifier alors l'affirmation [2] du document

n^\circ5

(ci-dessous).

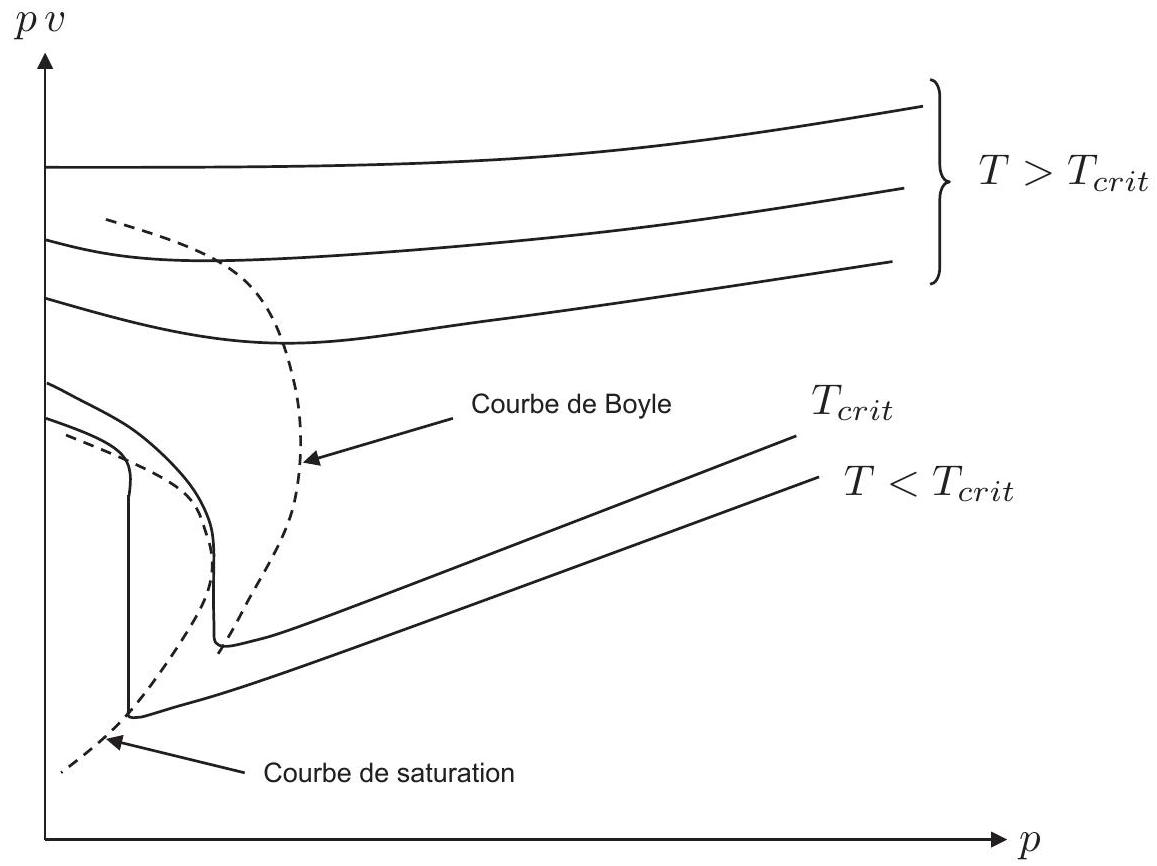

Document $n^\circ5$ : isothermes en coordonnées d'Amagat

Texte accompagnant le graphe :
La représentation d'Amagat met particulièrement bien en évidence les écarts à la loi des gaz parfaits pour lesquels les isothermes sont des droites horizontales [1] . Quand la pression tend vers zéro, le gaz tend vers l'état parfait et l'ordonnée

pv

à l'origine est proportionnelle à la température absolue

T

du fluide. On peut distinguer plusieurs zones par leur température :

à très haute température, $pv$ est une fonction croissante de $p :$ le fluide est moins compressible qu'un gaz parfait [2].
à des températures plus basses, $pv$ est une fonction de $p$ qui présente un minimum. Au voisinage de ce minimum, $pv$ varie peu et le fluide se comporte comme un gaz parfait [3]. Le lieu des minima de $pv$ est une courbe d'allure parabolique, appelée courbe de Boyle.

Partie II.B. Echangeur thermique

L'échangeur thermique est un organe fréquemment utilisé dans les installations thermiques. On le trouve dans des pompes à chaleur, des machines à froid ou certains cumulus d'eau chaude.

Le principe d'un échangeur thermique est de permettre le transfert d'énergie thermique entre deux fluides. Dans l'étude menée ici, ce sont :

l'eau glycolée circulant dans le cumulus d'eau chaude d'une part;
l'eau à usage domestique d'une habitation d'autre part.

Ces deux liquides, supposés indilatables et incompressibles, sont mis en contact thermique au sein de l'échangeur via des canalisations dans lesquelles ils se déplacent en sens opposé. C'est dans la zone active de l'échangeur, représentée sur les figures 7 et 8 ci-dessous, que s'opère le transfert thermique entre les deux fluides. Hormis sur leur surface commune, les canalisations sont calorifugées.

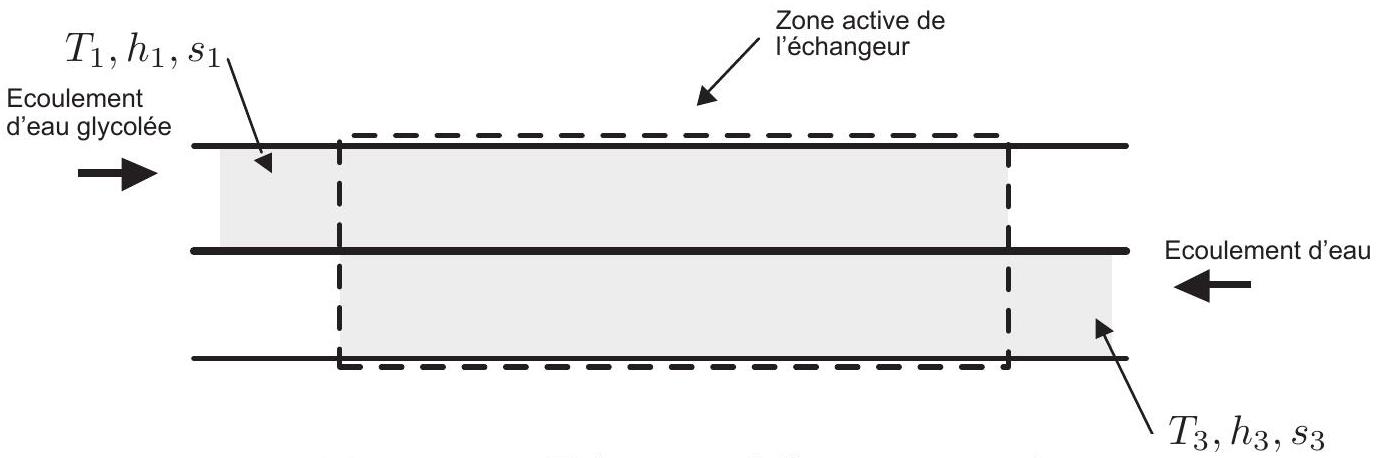

Figure 7 - Echangeur à l'instant initial.

Figure 8 - Echangeur à l'instant final.

On note

d_e

d_g

respectivement le débit massique d'eau et d'eau glycolée. On note également

T_i, h_i, s_i

respectivement: la température, l'enthalpie massique, l'entropie massique du fluide désigné par

i \in {1; 2; 3; 4}

, sachant que :

$i = 1$ fait référence à l'entrée d'eau glycolée dans la zone active.
$i = 2$ fait référence à la sortie d'eau glycolée de la zone active.
$i = 3$ fait référence à l'entrée d'eau dans la zone active.
$i = 4$ fait référence à la sortie d'eau de la zone active.

Les écoulements sont supposés horizontaux et en régime stationnaire. On néglige la variation d'énergie cinétique des fluides lors de leur passage dans l'échangeur.

II.4. Bilan d'enthalpie

On donne l'expression du premier principe de la thermodynamique pour un système ouvert en écoulement permanent :

é \sum_(k^' \in Sorties)d_(k^')h_(k^') - \sum_(k \in Entrées)d_k h_k = p_u + p_(th),

où

p_u

désigne la puissance massique échangée entre le système et les parois mobiles qui le délimitent et

p_(th)

est la puissance massique échangée entre le système et l'extérieur par transfert thermique.
II.4.a. Donner la signification physique des termes du membre de gauche de l'égalité (4).
II.4.b. On note

c_e

c_g

respectivement la capacité thermique massique de l'eau et de l'eau glycolée. Déterminer la relation entre :

c_g, c_e, d_g, d_e, T_1, T_2, T_3

T_4

. Il est attendu de définir très clairement le système d'étude.
II.4.c. On donne :

c_g = 3, 29 kJ \cdot kg^(- 1) \cdot K^(- 1), c_e = 4, 18 kJ \cdot kg^(- 1) \cdot K^(- 1), d_g = 10, 0 kg \cdot s^(- 1)

T_1 = 10, 0^\circC, T_2 = 15, 0^\circC, T_3 = 15, 0^\circC

T_4 = 12, 0^\circC

. Calculer numériquement le débit massique d'eau

d_e

II.5. Bilan d'entropie

II.5.a. Ecrire une relation analogue à (4) traduisant le second principe de la thermodynamique pour un système ouvert en écoulement permanent et donner la signification physique de chacun des termes intervenant dans cette relation.
II.5.b. Déterminer l'expression du taux de création d'entropie par unité de temps dans l'échangeur. Effectuer l'application numérique et indiquer l'origine physique de l'irréversibilité le cas échéant.

Donnée : l'entropie d'un corps indilatable et incompressible, de capacité thermique massique

c

et de température

T

, est donnée, à une constante additive près, par :

s(T) = clnT + cte

Partie II.C. Isolation thermique d'une canalisation d'eau

Après avoir transité dans l'échangeur thermique, l'eau alimente le réseau d'une habitation. Afin de limiter les pertes thermiques dans les canalisations, on se propose, dans cette partie, d'étudier quelques solutions d'isolation thermique.

La canalisation est cylindrique, d'axe

Oz

, de rayon

r_i

et de longueur

L≫r_i

. L'eau y circulant est à la température

T_i

. L'objectif de cette partie est de comparer les pertes latérales de la canalisation sans ou avec un isolant.

On adopte le modèle suivant :

seule la conduction thermique radiale, c'est-à-dire dans une direction perpendiculaire à l'axe $Oz$ , est prise en compte. On néglige donc la conduction selon l'axe $Oz$ ;
la température de l'eau dans la canalisation est supposée uniforme. La conduction radiale s'opère donc pour $r \geq r_i$ uniquement;
l'étude est menée en régime stationnaire;
on néglige l'épaisseur de la paroi de la canalisation.

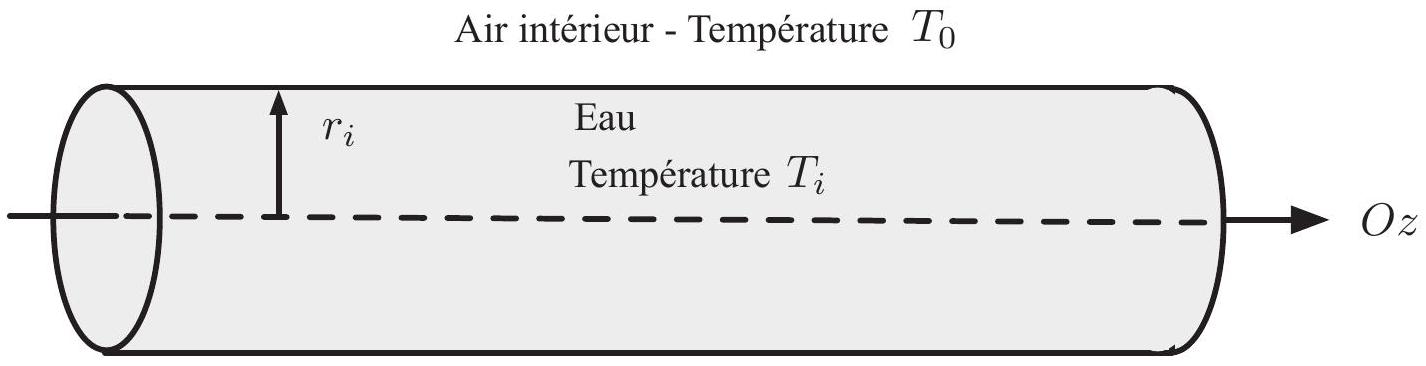

Sans isolant (figure 9, page 14), la canalisation est en contact avec l'air intérieur de l'habitation, de température

T_0

.
II.6. La densité surfacique de puissance thermique échangée par transfert conducto-convectif au niveau de la surface latérale de la canalisation est donnée par

j_Q^(\to-) = h(T_i - T_0)u_r^(\to-)

(loi de Newton), où

h

est une constante dimensionnée appelée coefficient d'échange et

u_r^(\to-)

le vecteur unitaire radial de la base cylindrique. Exprimer la puissance thermique

P_(th)

transférée au niveau de la surface latérale du système.

Figure 9 - Canalisation sans isolant.

On applique désormais un isolant thermique sur la canalisation précédente. L'isolant possède un rayon intérieur

r_i

et un rayon extérieur

r_e

(voir figure 10). En un point situé à une distance

r

de l'axe

Oz

et situé à l'intérieur de l'isolant, c'est-à-dire pour

r_i \leq r \leq r_e

en repérage cylindrique, la température est notée

T(r)

. On note

T_e = T(r_e)

T_i = T(r_i)

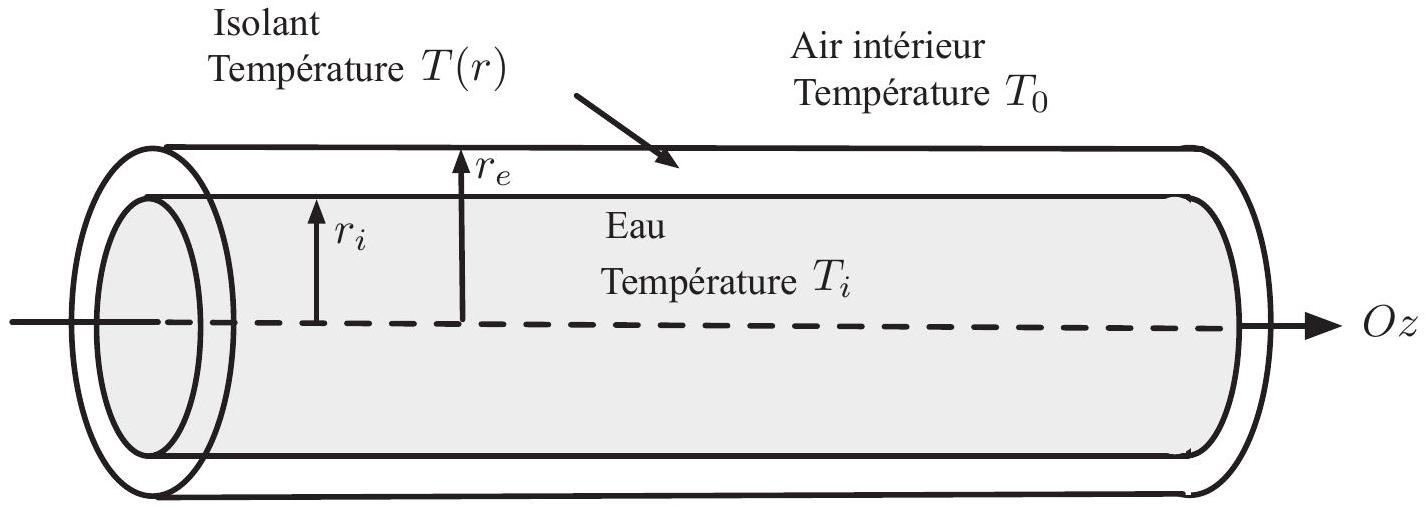

Figure 10 - Canalisation avec isolant.

Dans la suite, l'échange conducto-convectif au niveau de la surface intérieure de l'isolant n'est pas pris en compte.

La température de part et d'autre de la surface intérieure de l'isolant est continue :

T(r_i^-) = T(r_i^+) = T_i

.
II.7. On suppose que le coefficient d'échange en

r = r_e

est

h

. Exprimer la puissance thermique

P_(th,isolant)

échangée au niveau de la surface latérale extérieure de l'isolant par conductionconvection en fonction de

h, T_0, T_e, L

r_e

.
II.8. On note

P_(cond)(r)

la puissance thermique associée au phénomène de conduction thermique dans l'isolant, traversant un cylindre de longueur

L

et de rayon

r

tel que

r_i \leq r \leq r_e

. Nous allons établir et exploiter le lien entre

P_(th,isolant)

P_(cond)(r)

.
II.8.a. En effectuant un bilan d'énergie interne sur un cylindre de longueur

L

, de rayons interne

r

et externe

r + dr

tels que

r_i \leq r < r + dr \leq r_e

(avec

dr≪r

), montrer qu'en régime stationnaire

P_(cond)(r)

est indépendante de

r

, soit :

(dP_(cond)(r))/(dr) = 0

.
II.8.b. En déduire que :

P_(cond)(r) = P_(th,isolant)

.
II.8.c. Rappeler l'expression de la loi de Fourier relative à la conduction thermique en exprimant le vecteur densité surfacique de flux de conduction thermique

j⃗_(cond)(r) = j_(cond)(r)u_r^(\to-)

en fonction notamment de la conductivité thermique de l'isolant,

λ

, supposée uniforme. Exprimer ensuite la puissance thermique associé,

P_(cond)(r)

.
Donnée : en repérage cylindrique :

grad^(\to-)(f(r)) = (df(r))/(dr)u_r^(\to-)

.
II.8.d. Déduire des questions précédentes que :

(dT)/(dr) = (hr_e)/(λr)(T_0 - T_e)

.
II.8.e. En déduire l'expression de

T(r)

.
II.8.f. En déduire que :

T_e = T_0 + (T_i - T_0)/(1 + (hr_e)/λln((r_e)/(r_i)))

.
II.9. Montrer que :

(P_(th))/(P_(th, isolant)) = 1/x + αln(x)

, avec

x = (r_e)/(r_i)

α

à exprimer en fonction de

h

r_i

λ

On envisage deux solutions d'isolation différentes. On donne pour chacune d'elles :

h = 3, 0 W \cdot m^(- 2) \cdot K^(- 1)

r_i = 2, 0 cm

Solution d'isolation $n^\circ1$ : l'isolant est du polyuréthane, de conductivité thermique : $λ_1 = 0, 025 W \cdot m^(- 1) \cdot K^(- 1)$ .

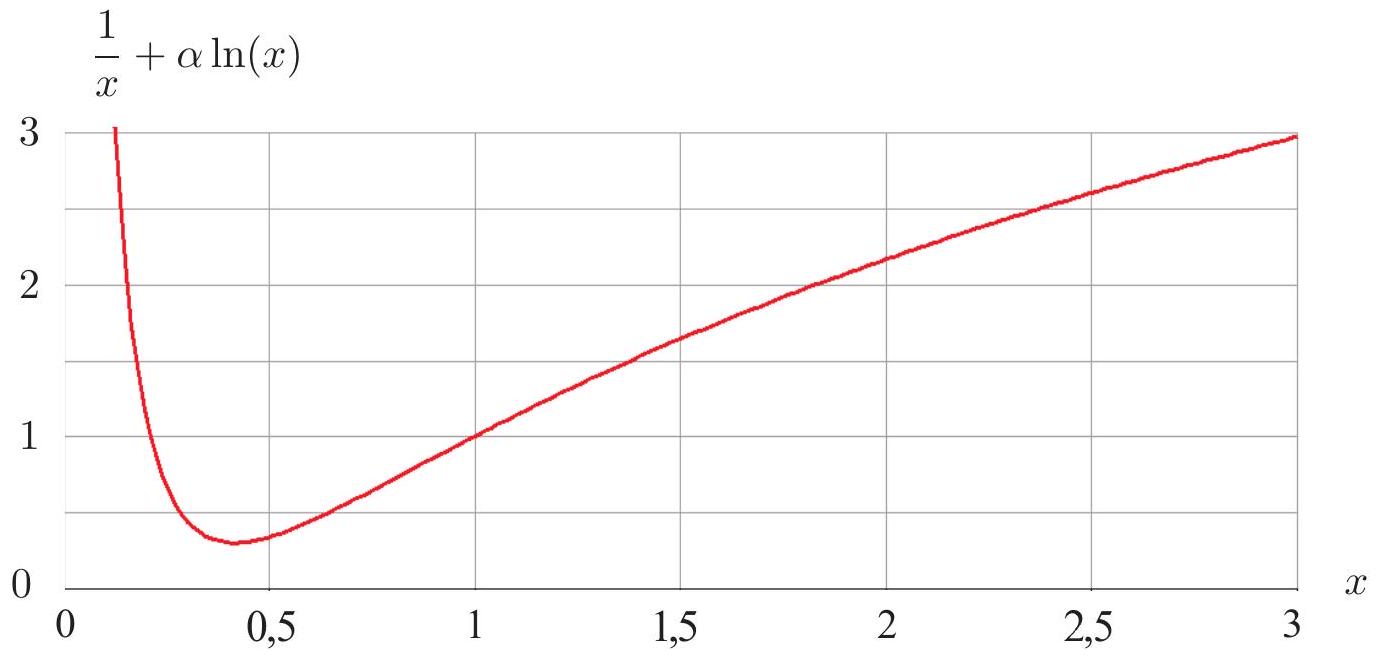

Le graphe de $1/x + αln(x)$ en fonction de $x$ est représenté sur la figure 11 ci-dessous pour la valeur de $α$ correspondante.

Figure 11 - Graphe de la fonction

1/x + αln(x)

fonction de

x

pour la valeur de

α

du polyuréthane.

- Solution d'isolation $n^\circ2$ : l'isolant est du plâtre, de conductivité thermique $λ_2$ .

Le graphe de

1/x + αln(x)

en fonction de

x

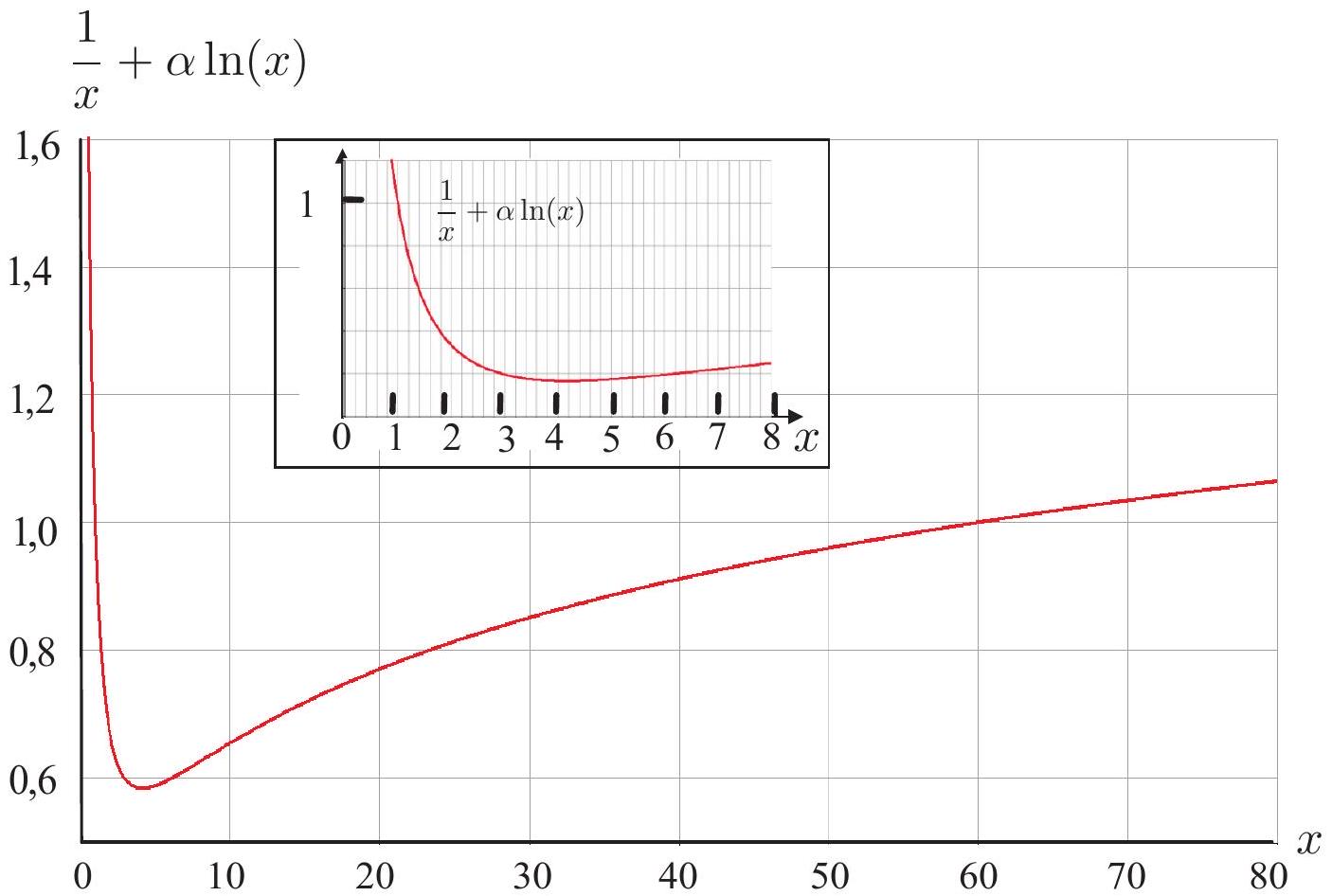

est représenté sur la figure 12 (page 16) pour la valeur de

α

correspondante. L'encart représente un agrandissement pour

0 \leq x \leq 8

Figure 12 - Graphe de la fonction

1/x + αln(x)

fonction de

x

pour la valeur de

α

du plâtre.

II.10. En vous appuyant sur les graphes des figures 11 et 12, répondre de façon argumentée aux questions suivantes :
II.10.a. Est-il toujours efficace d'isoler avec du polyuréthane?
II.10.b. Est-il toujours efficace d'isoler avec du plâtre? Le cas échéant, déterminer à partir de quelle valeur de

r_e

l'isolation au plâtre devient efficace et commenter.
II.10.c. Pour quelle valeur

x_m

x

la fonction

x \to 1/x + αln(x)

admet-elle un minimum?
II.10.d. En déduire la valeur numérique de la conductivité thermique du plâtre

λ_2

Fin de l'énoncé

Questions fréquentes

4 questions

Sur quels chapitres porte CCINP physique-chimie MP 2015 ?

Le premier problème porte sur la structure électronique, la corrosion et la thermodynamique chimique du chrome, le second sur le diagramme de phases de l'eau, les bilans d'enthalpie et d'entropie d'un système ouvert et la conduction thermique.

Quelles erreurs le jury a-t-il le plus relevées sur CCINP physique-chimie MP 2015 ?

Des règles de remplissage électronique mal maîtrisées, une définition imprécise de l'isotope, une confusion entre eau aérée et désaérée, et une pente de la courbe de fusion de l'eau souvent mal attribuée.

CCINP physique-chimie MP 2015 est-il difficile ?

Le rapport signale de nombreuses questions mal ou très mal traitées dans les deux problèmes, notamment sur la résolution de problème et l'étude documentaire.

Ce sujet mélange-t-il physique et chimie de façon équilibrée ?

Oui, il comprend deux problèmes indépendants, l'un à dominante chimie sur la corrosion des aciers inoxydables, l'autre à dominante physique sur les propriétés et l'usage thermique de l'eau.

Pas de description pour le moment

Commentaires• CCINP Physique Chimie MP 2015

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

Ce qu'a observé le jury

Les erreurs les plus sanctionnées

Ce qui a été bien réussi

Conseils du jury

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

EPREUVE SPECIFIQUE - FILIERE MP

PHYSIQUE - CHIMIE

Abstract

Les calculatrices sont autorisées

PROBLEME I. Les aciers inoxydables et la corrosion

Partie I.A. Autour de l'élément chrome

Partie I.B. Corrosion intergranulaire d'un acier inoxydable

Données :

Corrosion généralisée et acier inoxydable

Rôle du chrome dans la corrosion intergranulaire

Document n^∘1 - Corrosion intergranulaire et joints de grain

Document n^∘4 - Utilisation d'une échelle logarithmique

Prévenir le risque de corrosion intergranulaire

Partie I.C. Etude thermodynamique de la formation des carbures de chrome

Données :

PROBLEME II. Autour de l'eau

Partie II.A. Propriétés physiques de l'eau

Document n^∘5 : isothermes en coordonnées d'Amagat

Partie II.B. Echangeur thermique

II.4. Bilan d'enthalpie

II.5. Bilan d'entropie

Partie II.C. Isolation thermique d'une canalisation d'eau

- Solution d'isolation n^∘2 : l'isolant est du plâtre, de conductivité thermique λ_2.

Fin de l'énoncé

Questions fréquentes

Sur quels chapitres porte CCINP physique-chimie MP 2015 ?

Quelles erreurs le jury a-t-il le plus relevées sur CCINP physique-chimie MP 2015 ?

CCINP physique-chimie MP 2015 est-il difficile ?

Ce sujet mélange-t-il physique et chimie de façon équilibrée ?

Commentaires• CCINP Physique Chimie MP 2015

Commentaires• CCINP Physique Chimie MP 2015

Document $n^\circ1$ - Corrosion intergranulaire et joints de grain

Document $n^\circ4$ - Utilisation d'une échelle logarithmique

Document $n^\circ5$ : isothermes en coordonnées d'Amagat

- Solution d'isolation $n^\circ2$ : l'isolant est du plâtre, de conductivité thermique $λ_2$ .
