Ce sujet de physique-chimie, filière MP, s'articule autour du métal plomb. La partie I étudie les trajectoires des plombs d'une cartouche de chasse à l'aide de deux modèles de mécanique du point. La partie II porte sur un procédé chimique de fabrication du plomb à partir du minerai, via des équilibres chimiques de type Ellingham. La partie III aborde le caractère toxique du plomb à travers la chimie des solutions, et la partie IV l'élaboration physique de la grenaille de plomb par thermodynamique.
1Partie I : trajectoires des plombs d'une cartoucheÉtablissement et résolution de l'équation du mouvement d'un plomb, comparaison entre trajectoire gravitaire et trajectoire de Tartaglia avec frottement dominant.
2Partie II : fabrication chimique du plombÉtude d'équilibres chimiques (approximation d'Ellingham, calcul de constante d'équilibre, température de flamme) pour la production du plomb à partir du minerai.
3Partie III : caractère toxique du plombÉtude de chimie des solutions et de diagrammes potentiel-pH liés à la toxicité du plomb.
4Partie IV : élaboration physique de la grenaille de plombÉtude thermodynamique du procédé d'élaboration de la grenaille de plomb, avec bilans d'énergie et d'entropie.
Difficulté moyenne. Le jury conclut que ce sujet n'avait rien de compliqué mais n'a pas été aussi bien traité qu'espéré, ce qui a permis de bien classer les candidats malgré des lacunes fréquentes sur des points de cours de base.
Ce qu'a observé le jury
5 erreurs relevées
Confusion entre vecteur vitesse et sa norme · Second principe rarement su · Constante d'équilibre mal calculée
Afficher ou masquer la section
Le jury relève des erreurs récurrentes sur les projections vectorielles en mécanique, une confusion fréquente entre une fonction d'état et sa variation en thermodynamique, et un second principe rarement mentionné correctement. Il souligne aussi que les connaissances de base en chimie des solutions sont souvent insuffisantes, malgré des copies globalement bien présentées.
Les erreurs les plus sanctionnées
1
Confusion entre vecteur vitesse et sa norme
En mécanique, beaucoup de candidats ont des difficultés à projeter les expressions vectorielles et confondent le vecteur vitesse avec sa norme.
2
Second principe rarement su
Le second principe de la thermodynamique est rarement su et l'inégalité fondamentale est rarement mentionnée, alors que des confusions entre une grandeur d'état et sa variation sont fréquentes.
« Le second principe de la thermodynamique est rarement su, l’inégalité fondamentale est rarement mentionnée. »
3
Constante d'équilibre mal calculéePartie II
Certains candidats confondent l'enthalpie libre standard de réaction et l'enthalpie standard de réaction pour calculer la constante d'équilibre, ce qui fausse le résultat.
4
Diagramme potentiel-pH peu exploitéPartie III
Le diagramme potentiel-pH a été rarement utilisé, avec très peu d'argumentation en fonction du pH, et une confusion est apparue entre eau aérée et eau oxygénée.
5
Inégalité de création d'entropie oubliéePartie IV
L'inégalité fondamentale de création d'entropie strictement positive est rarement écrite ; beaucoup de candidats s'arrangent pour retrouver directement la condition donnée par l'énoncé sans la démontrer.
« L’inégalité fondamentale S création>0 est rarement écrite ! »
Ce qui a été bien réussi
Certaines bonnes copies montrent que des candidats ont appris leur cours et en maîtrisent le contenu, en mécanique comme en thermodynamique et en chimie.
Dans l'ensemble, les copies sont plutôt bien présentées.
La partie III, jugée facile par le jury, permet à ceux qui maîtrisent la notion de solubilité d'aller jusqu'au bout.
Conseils du jury
Bien vérifier les dimensions de ses résultats avant de poursuivre, quitte à perdre un peu de temps.
Lire attentivement l'énoncé pour se l'approprier et éviter des réponses inadéquates.
Revoir la chimie des solutions du programme de MPSI avant l'écrit.
Connaître précisément le second principe de la thermodynamique et l'inégalité de création d'entropie.
Ne pas négliger les applications numériques et respecter le nombre de chiffres significatifs.
Soigner la présentation de la copie, la syntaxe et l'orthographe, et travailler les représentations graphiques.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre. ◻
Les calculatrices sont autorisées
Le sujet est composé de quatre parties, toutes indépendantes.
CHASSE AU PLOMB
Ce sujet s'intéresse à des aspects de sécurité d'un usage particulier, très répandu dans le monde, du métal plomb Pb . La partie I se propose d'étudier les trajectoires décrites par la gerbe de plomb d'une cartouche de chasse. La partie II s'intéresse à un procédé chimique de fabrication du plomb à partir du minerai. Le caractère toxique sera évoqué dans la partie III. La partie IV étudie l'élaboration physique de la «grenaille» de plomb.
Les données utiles sont placées en en-tête de chaque partie. À l'intérieur de chaque partie, de nombreuses questions sont aussi indépendantes les unes des autres. Le candidat peut utiliser une formule donnée dans l'énoncé, sans l'avoir démontrée, pour continuer à répondre aux questions posées dans la suite du sujet.
Partie I - Trajectoires des plombs d'une cartouche
Données
On suppose l'accélération de la pesanteur égale à g⃗ = − gk⃗ avec g = 9, 81m ⋅ s^(− 2).
Masse volumique de l'air : ρ_a = 1, 23 kg ⋅ m^(− 3).
Un fusil de chasse (arme à feu) ou de ball-trap permet d'envoyer à distance des projectiles au moyen de gaz produits par la combustion rapide et confinée d'un composé chimique. La déflagration va éjecter de la bouche du fusil les sphères de plomb qui étaient dans la cartouche avec une vitesse qui, en moyenne, vaut v_0 = 380 m.s^(− 1), valeur à utiliser dans toutes les applications numériques ultérieures.
Document 1
Les données suivantes sont fournies par un fabricant de cartouches de fusil de chasse (contenant de la grenaille de plomb ou de fer doux, dont les projectiles sont appelés «plombs » quelle que soit leur nature). La photographie ci-dessous est celle d'une cartouche en partie dénudée.
La vitesse de vol des billes de plomb dépend en premier lieu de leur taille. Avec une même vitesse de départ on obtient des différences considérables puisque, en raison de leur masse moins importante, les plombs de petit diamètre perdent plus de vitesse pour une même distance parcourue, face à la résistance de l'air à laquelle ils sont confrontés. La distance de sécurité de la grenaille de plomb, c'est-à-dire la distance au-delà de laquelle il n'y a plus danger pour les tiers, peut être déterminée à partir de la règle grossière suivante : diamètre des plombs × 100 = zone dangereuse en m . Exemple : pour des plombs de 3 mm : 3 × 100 = 300 m.
Voilà la distance maximale possible avec l'angle de tir le plus favorable, à ne pas confondre avec la portée utile, qui est beaucoup plus faible. Dans le cas de la grenaille de fer doux, cette distance de sécurité est nettement plus faible en raison de la moindre densité des billes. Par contre, en cas d'agglutination, les billes agglutinées constituent des projectiles d'un poids supérieur qui peuvent être dangereux à des distances beaucoup plus grandes. Selon la taille des grains, la portée utile avec de la grenaille de plomb est de 35 à 40 m tout au plus. Au-delà, la dispersion est trop grande de sorte qu'il n'y a plus de couverture suffisante. La puissance de pénétration et la létalité des plombs diminuent avec l'augmentation de la distance de tir et ce, d'autant plus rapidement que les plombs sont plus petits.
Nous allons vérifier ces affirmations.
Nous considérons la trajectoire d'un plomb de cartouche dont la dimension est typiquement de quelques millimètres et la masse inférieure au gramme. On néglige la poussée d'Archimède.
Équation du mouvement
Le projectile est a priori soumis à deux forces : son poids et la force de frottement fluide exercée par l'air qui, dans les cas considérés, est constituée de la traînée aérodynamique qui s'écrit
F_D^(→−) = − 1/2ρ_a SC_D vv→,
où v est la norme du vecteur vitesse v→ du projectile, ρ_a est la masse volumique de l'air, S = πR^2 est la section de l'objet exposée au fluide dans la direction de l'écoulement et C_D est un coefficient sans dimension appelé «coefficient de traînée ». Pour les vitesses typiques étudiées (vitesses supersoniques situées entre 375 et 420 m/s ) et pour les formes quasi-sphériques de projectiles, C_D est de l'ordre de 0,44 .
Q1. Établir l'équation différentielle du mouvement du centre de masse du plomb de masse m.
On confondra, par la suite, le plomb avec une masse ponctuelle à laquelle on appliquera la force de trainée aérodynamique.
Premier modèle : trajectoire gravitaire
On considère le cas où la vitesse initiale du projectile est suffisamment faible pour que l'on puisse négliger la force de frottement fluide de l'air.
Q2. Montrer que cela correspondrait à une vitesse initiale v_0, obéissant à l'inégalité
v_0≪√((2mg)/(ρ_a πR^2 C_D)).
Par la suite on notera V_∞ = √((2mg)/(ρ_a πR^2 C_D)).

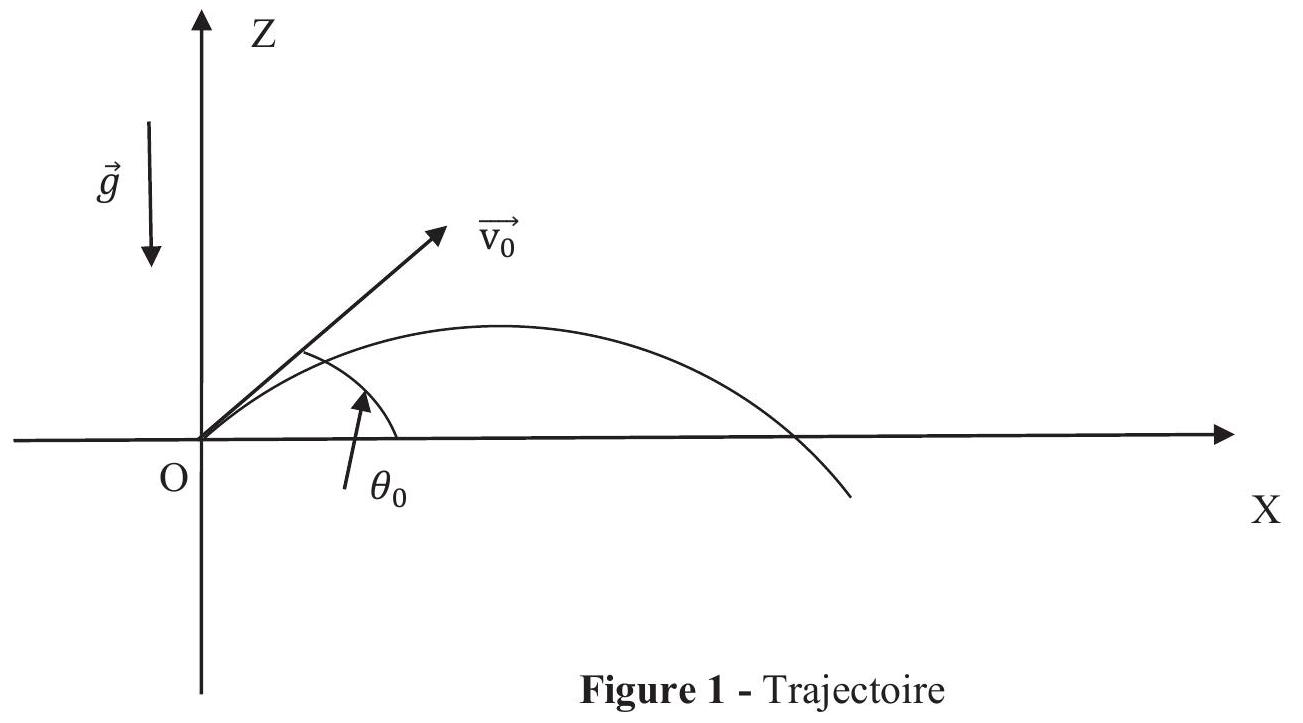

Q3. Projeter l'équation du mouvement sur la base cartésienne (figure 1, page 4). On note θ l'angle de la vitesse v→ avec le plan horizontal et θ_0 sa valeur à l'instant initial. On prend un repère tel que v_0^(→−) = v_0(cosθ_0 l→ + sinθ_0 J→) et dont l'origine O est la position de la particule à l'instant initial.
Q4. Établir les équations paramétriques de la vitesse et de la position en fonction du temps.
Q5. Quelle est la nature de cette trajectoire dite «gravitaire»?
Q6. Montrer que la portée du tir, c'est-à-dire la distance atteinte par le projectile dans le plan horizontal de départ ( Z = 0 ), vaut
X_M = (v_0^2 sin(2θ_0))/g
et que la hauteur maximale atteinte par le projectile vaut
H_M = (v_0^2 sin^2(θ_0))/(2g)
Q7. Donner la valeur de l'angle θ_0 pour laquelle la portée est maximale.
Q8. Application numérique
La taille des plombs est identifiée par un numéro allant de 1 à 12 qui correspond à une régression arithmétique des diamètres de 0, 25 mm par numéro. Une cartouche de n^∘8 possède des plombs plus petits qu'une de n^∘4. Le tableau 1 ci-dessous donne les rayons de quelques types de plombs et certains résultats numériques obtenus en utilisant les formules ci-dessus pour une vitesse initiale v_0 = 380 m.s^(− 1).
n^∘ du plomb
1
5
10
Rayon (mm)
2,0
1,5
0,875
Masse m(g)
0,38
?
0,031
Portée X_M(km)
?
?
?
Hauteur
H_M(km)
?
?
?
V_∞(m ⋅ s^(− 1))
33
?
22
Tableau 1
Reporter le tableau 1 sur votre copie en le complétant par des valeurs à deux chiffres significatifs.
Q9. Comparer la portée maximale, obtenue pour un angle θ_0 = 45^∘, à la portée donnée dans le document 1 (pages 2-3) et conclure. Quel(s) autre(s) facteur(s) montre(nt) qu'il faut abandonner le modèle gravitaire?

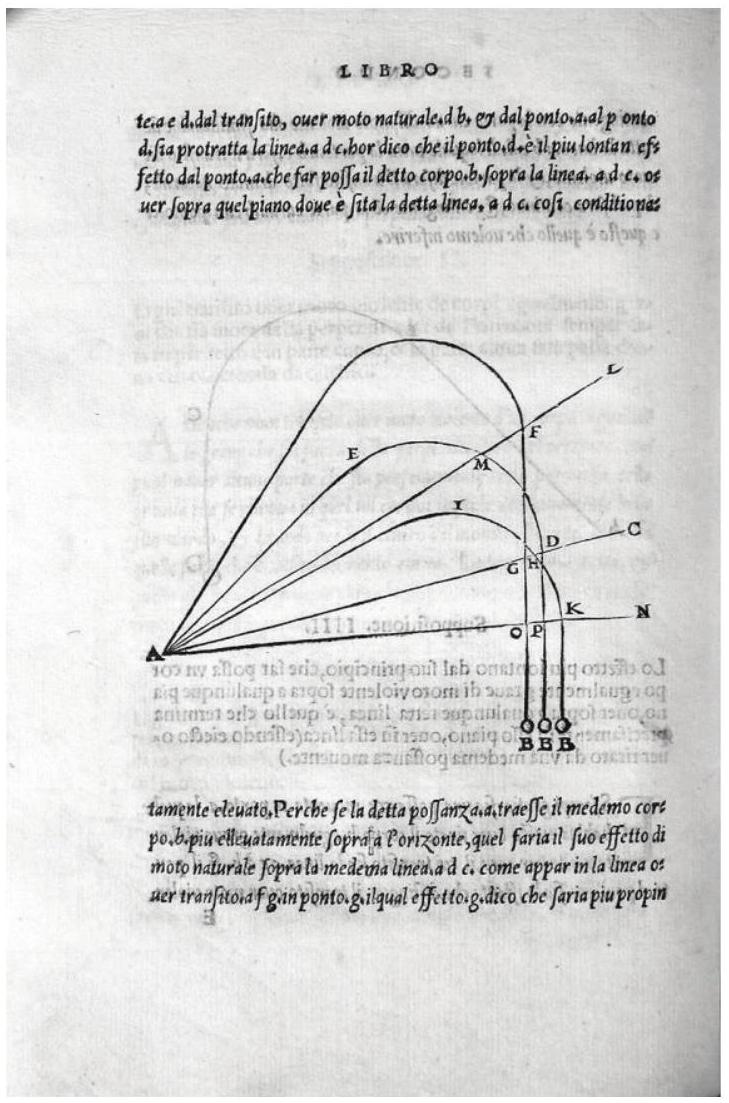

Deuxième modèle : trajectoire de Tartaglia
On vient de voir dans l'étude précédente que, pour les plombs de chasse, v_0 est très supérieure à v_∞. Dans ce cas, la trajectoire diffère considérablement de la trajectoire gravitaire. On distingue 3 phases : une première phase à mouvement rectiligne, une deuxième phase à trajectoire asymétrique autour d'un sommet et une troisième phase de mouvement de chute verticale. Il s'agit d'une «trajectoire de Tartaglia », du nom du mathématicien balisticien Niccolò Tartaglia (XVI ^e siècle, portrait ci-dessous), qui a décrit les trajectoires (extrait ci-dessous) d'un boulet de canon.
Phase initiale : mouvement rectiligne ascendant
Soit OX' la direction de la droite trajectoire dans cette phase initiale. On note X' l'abscisse du point M sur cette droite qui fait un angle θ_0 avec OX et v→ sa vitesse (figure 2, page 6).

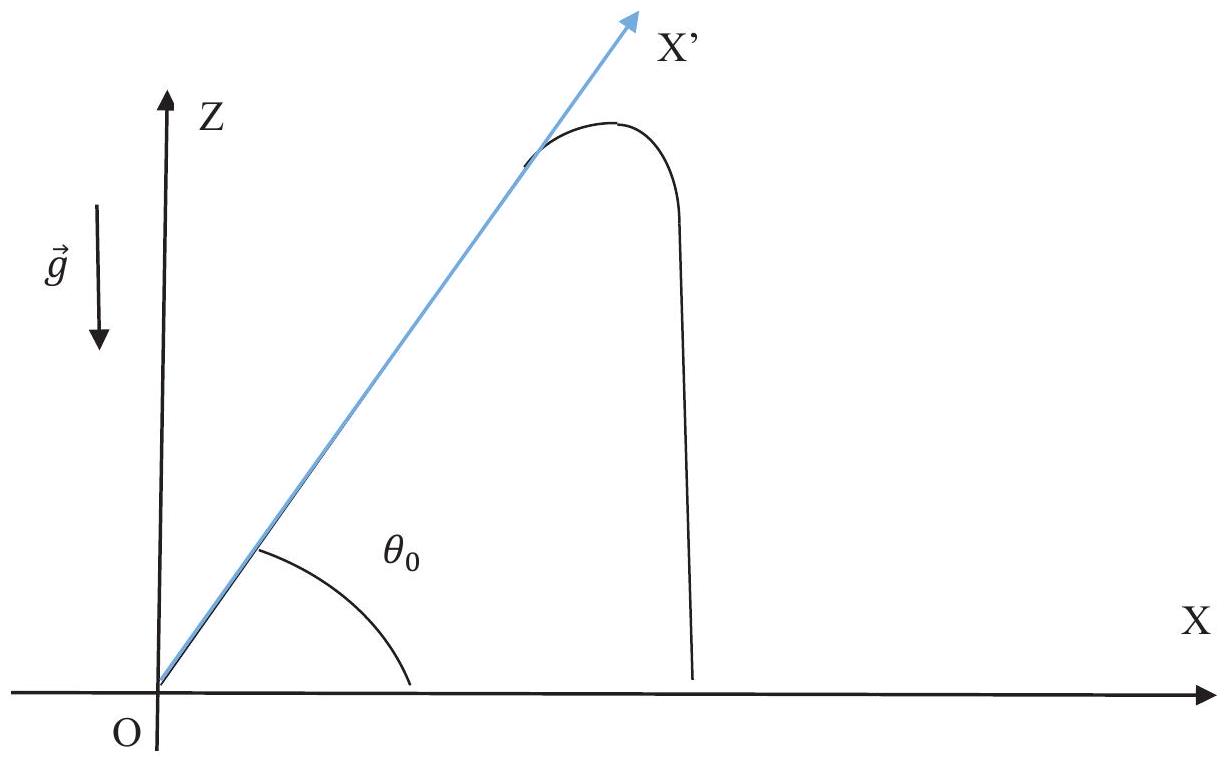

Figure 2 - Trajectoire de Tartaglia
Q10. Montrer que le poids d'un plomb est alors négligeable devant la force de traînée.
Q11. Montrer que l'équation du mouvement dans la première phase se met sous la forme :
(dv→)/(dXX^′) = − g/(v_∞^2)v→ = 1/Dv→.
Q12. Quelle est la dimension de D ?
Q13. Établir l'expression de v→ en fonction de X '. Que représente le paramètre D ?
Q14. On note d la distance que doit parcourir le plomb pour atteindre une vitesse 10v_∞, v_u la vitesse atteinte quand le plomb a parcouru 40 m et Ec l'énergie cinétique correspondante. Le tableau 2 ci-dessous donne pour trois numéros de plomb des résultats numériques obtenus en utilisant les formules ci-dessus pour une vitesse initiale v_0 = 380 m.s^(− 1).
n^∘ du plomb
1
5
10
D(m)
110
?
50
v_0/v_∞
11
?
17
d(m)
275
?
140
v_u(m.s^(− 1))
270
?
170
Ec (J)
13,5
?
0,45
Tableau 2
Reporter le tableau 2 sur votre copie en le complétant par des valeurs à deux chiffres significatifs.
Q15. Comment définiriez-vous la portée utile d'un tir?
On lit dans les journaux de chasse que le caractère mortel du tir vient en première approximation du fait que les plombs qui pénètrent dans le gibier communiquent à l'animal leur énergie cinétique créant ainsi une onde de choc fatale.
Q16. En supposant qu'il suffit de 2 plombs numéro 1 pour avoir un canard à son tableau de chasse, de combien de plombs 5 et 10 suffirait-il ?
En déduire l'ordre de grandeur de la portée utile à l'aide de l'évaluation du paramètre D précédemment défini.
Q17. Comparer aux valeurs données dans le document 1 (pages 2-3).
Pourquoi faut-il prendre des billes plus grosses en fer doux, sachant qu'il s'agit d'un acier de masse volumique ρ^′ = 7600 kg.m^(− 3) ?
Quel est le danger lié à l'agglutination de la grenaille ?
Troisième et dernière phase : mouvement rectiligne descendant
On note que cette phase est quasiment verticale.
Q18. À quoi correspond-elle ?
Q19. Montrer que la vitesse limite atteinte pendant cette dernière phase vaut :
v_∞^(→−) = √((2mg)/(ρπR^2 C_D))(− k⃗)
Expliquer le terme de «mur aérodynamique» utilisé pour qualifier cette dernière phase.
Deuxième phase : la phase intermédiaire
Dans cette phase, la vitesse a diminué.
Q20. Pourquoi qualifie-t-on cette phase de «phase gravitaire»?
On peut établir par un calcul formel, à partir de l'équation du mouvement, l'expression approchée de la portée maximale du projectile pour ce type de trajectoire :
Q21. Évaluer numériquement les portées maximales des numéros 1,5 et 10 de plombs, pour θ_0 = 16^∘. Comparer aux valeurs données dans le document 1 (pages 2-3).
Le même calcul donne également l'expression approchée de l'angle initial permettant d'optimiser la portée maximale X_M.

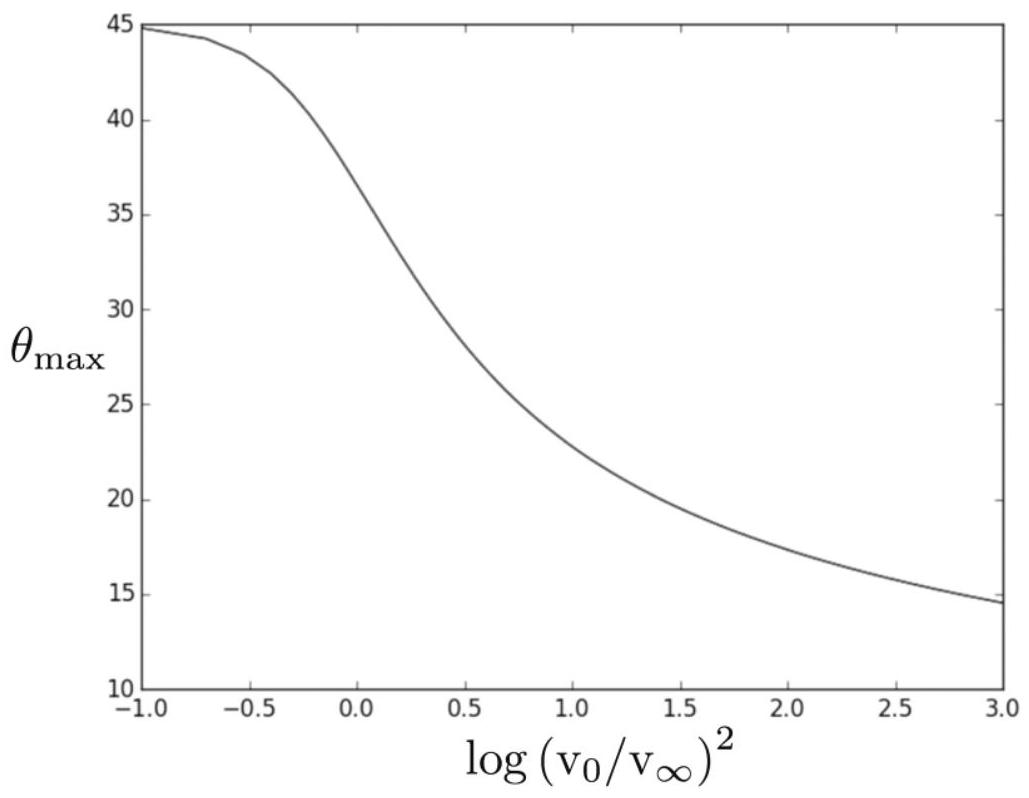

Q22. La figure 3 (page 8) donne la courbe θ_(max), (en degrés) fonction de log(v_0/v_∞)^2. Identifier la valeur de θ_(max) pour les trois numéros de plomb considérés.
Figure 3 - Angle initial optimal

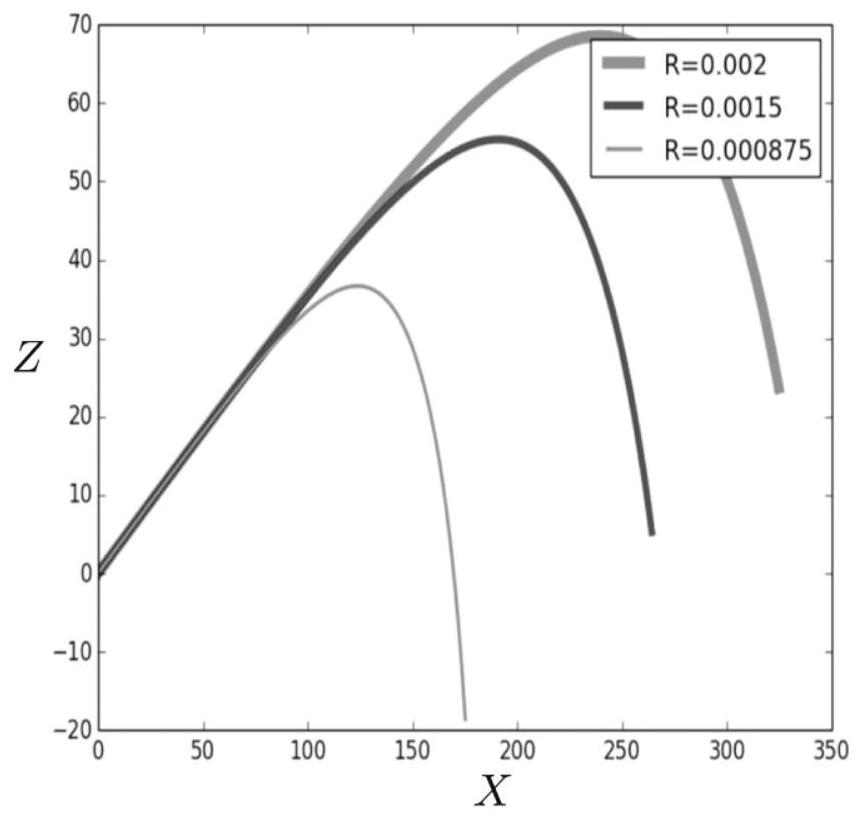

Figure 4 - Trajectoires de différents plombs
Pour calculer plus précisément la portée utile du tir de grenaille de plomb, on intègre numériquement l'équation du mouvement.
La figure 4 donne les trajectoires des plombs n^∘1, 5 et 10 de vitesse initiale 380m.s^(− 1), pour l'angle θ_0 optimisant la portée maximale. Les valeurs des coordonnées et des rayons sont en mètres.
Q23. Évaluer les portées maximales pour chaque calibre et comparer aux données du document 1 (pages 2-3).
Partie II - Obtention du plomb à partir du minerai
Le plomb peut être obtenu par voie sèche à partir du minerai de sulfure de plomb appelé galène.
Données
Constante des gaz parfaits: R = 8, 31 J ⋅ mol^(− 1) K^(− 1)
Masse volumique du plomb solide : ρ = 11350 kg.m^(− 3)
Températures de fusion sous une pression de 1 bar : T_f(Pb) = 596 K T_f(PbO) = 1161 K T_f(PbS) = 1387 K
Données thermodynamiques à 298 K :
Composé
Pb(s)
PbO(s)
PbS(s)
O_2(g)
C(s)
CO_2(g)
SO_2(g)
Enthalpie standard de
formation (kJ.mol^(− 1))
0
− 219, 0
− 120, 4
0
0
− 393, 5
− 296, 8
Entropie molaire standard
(J.mol^(− 1).K^(− 1))
64,8
66,5
91,2
205,2
5,7
213,8
248,2
Enthalpie standard de fusion du plomb : à 596 K, Δ_(fus)H^0 = 4, 8 kJ.mol^(− 1)
Enthalpie standard de fusion du monoxyde de plomb PbO : à 1161 K, Δ_(fus)H^0 = 11, 7 kJ ⋅ mol^(− 1)
Données thermodynamiques à 1273 K : capacités thermiques molaires isobares en J ⋅ K^(− 1) ⋅ mol^(− 1)
Composé
PbS(s)
O_2(g)
PbO(1)
SO_2(g)
N_2(g)
C_p^0
49,5
29,4
45,8
39,9
29,1
On supposera que, dans le domaine de température étudié, Δ_r H^0 et Δ_r S^0 sont indépendants de la température pour toutes les réactions chimiques envisagées.
Les phases solides sont non miscibles.
La préparation du métal est réalisée actuellement en deux étapes : le grillage du sulfure de plomb suivi de la réduction du monoxyde de plomb.
Grillage du sulfure de plomb
Le sulfure de plomb est chauffé en présence de dioxygène. Une réaction d'oxydation (1) se produit :
PbS_((sou l)) + 3/2O_(2(g)) = PbO + SO_(2(g))
Q24. Justifier pourquoi l'enthalpie standard Δ_r H^0_1 et l'entropie standard Δ_r S^0_1 de la réaction (1) sont différentes pour T > 1161 K et T < 1161 K.
Calculer l'enthalpie standard Δ_r H^0_1 et l'entropie standard Δ_r S^0_1 de la réaction (1) à une température supérieure à la température de fusion de l'oxyde de plomb PbO .
Q25. La réaction est-elle endothermique ou exothermique ? Commenter le signe de l'entropie standard de réaction.
Q26. Justifier comment évolue l'équilibre (1) si on augmente la température, toutes choses égales par ailleurs.
Q27. Donner l'expression de l'enthalpie libre standard Δ_r G^0_1(T) de la réaction en fonction de la température T pour le domaine T > 1161 K.
Q28. Calculer la constante d'équilibre K_1^0 de la réaction à 1273 K . Conclure.
Q29. Exprimer le quotient de réaction Q en fonction de la pression P exprimée en bar et des quantités de matière n pour O_2, n ' pour SO_2 et N pour la totalité des gaz.
Q30. Comment évolue l'équilibre si on augmente la pression, toutes choses égales par ailleurs ?
Q31. On utilise de l'air pour effectuer la réaction. La présence de diazote favorise-t-elle la réaction à température et pression fixées? Pourquoi pensez-vous que les industriels prennent de l'air plutôt que du dioxygène pur?
Les réactifs, c'est-à-dire le minerai et l'air (proportion molaire : 20% de dioxygène O_2 et 80% de diazote N_2 ), sont portés à 1273 K pour réagir entre eux. Le caractère rapide de la réaction totale permet de formuler une hypothèse d'adiabaticité.
Q32. En supposant que l'on part des proportions stœchiométriques, à quelle température seraient portés les produits pris initialement à 1273 K ? Pourrait-on réaliser le grillage ?
On ne peut pas baisser la température de réaction en dessous de 950^∘C sinon le phosphate de plomb, qui se forme simultanément, ne serait pas décomposé. On ne peut donc travailler qu'entre 950^∘C et 1114^∘C. Pourquoi se positionne-t-on plutôt du côté bas du domaine?
Réduction du monoxyde de plomb
Elle est réalisée par du carbone à 873 K , selon la réaction (2)
2PbO_((s)) + C_((s)) = 2 Pb_((l)) + CO_(2(g))
Q33. D'après les tables thermodynamiques, l'enthalpie libre standard ΔrG^0_2(T) de la réaction (2) en fonction de la température, pour une température supérieure à la température de fusion du plomb liquide, vaut ΔrG^0_2(T) = 54, 1 − 0, 221 T en kJ^−mol^(− 1). Calculer la constante d'équilibre K^0_2 de la réaction à 873 K . Conclure.
Partie III - Toxicité
En France, après plusieurs reports d'interdiction, la grenaille de plomb est théoriquement interdite depuis l'arrêté du 21 mars 2002 sur les zones humides ou pour des tirs portant vers des zones humides. Il s'agit d'une mesure de protection des espèces animales et de l'homme car le plomb est un produit hautement toxique, mutagène, potentiellement cancérigène et inutile à l'organisme.
La maladie consécutive à l'ingestion de plomb s'appelle le saturnisme. Elle engendre de graves troubles et est mortelle pour le gibier et les jeunes enfants. Dans l'organisme le plomb, sous la forme de l'ion plombeux Pb^(2 +), après passage par le sang se fixe sur les os dans lesquels il remplace l'ion calcium Ca^(2 +). Sa période (temps de demi-vie) vaut 30 jours dans les tissus mous et 20 ans dans les os et les dents. Il s'agit donc d'un grave problème de santé publique à endiguer. La législation française considère qu'une eau potable ne doit pas contenir plus de 10μ g d'élément Pb par litre.
On donne, sur la figure 5 (page 11), le diagramme potentiel-pH du plomb à 25^∘C tracé pour une concentration C = 10^(− 4) mol.L^(− 1) en traits pleins. Les droites de l'eau sont représentées en tirets. Les pointillés servent à lire les valeurs numériques. Les seules espèces présentes en solution sont les ions Pb^(2 +) et (HPbO_2)^−, les autres espèces oxydes et métal sont solides.
Q34. Indiquer quelle réaction peut se produire entre le plomb solide et une solution aqueuse acide et quelle réaction peut se produire entre le plomb solide et une eau acide aérée.
Q35. Les canards ingurgitent les grenailles dans leur gésier qui est fortement acide. Pourquoi sont-ils touchés par le saturnisme ?
Les réactions de mise en solution sont liées aux équilibres :
Pb(OH)_(2, solide) = Pb^(2 +) + 2HO^−; et PbO + H_2 O = HPbO_2^− + H^+ avec pK_(s1) = 14, 4 avec pK_(s2) = 15, 4
Q36. Établir que la solubilité s du plomb dans l'eau est la somme de deux termes qui dépendent du pH. Montrer que la solubilité passe par un extremum pour un pH dont vous établirez l'expression.
Exprimer le minimum de solubilité en μg.L^(− 1) sachant que la masse molaire du plomb vaut M(Pb) = 207, 2 g.mol^(− 1).

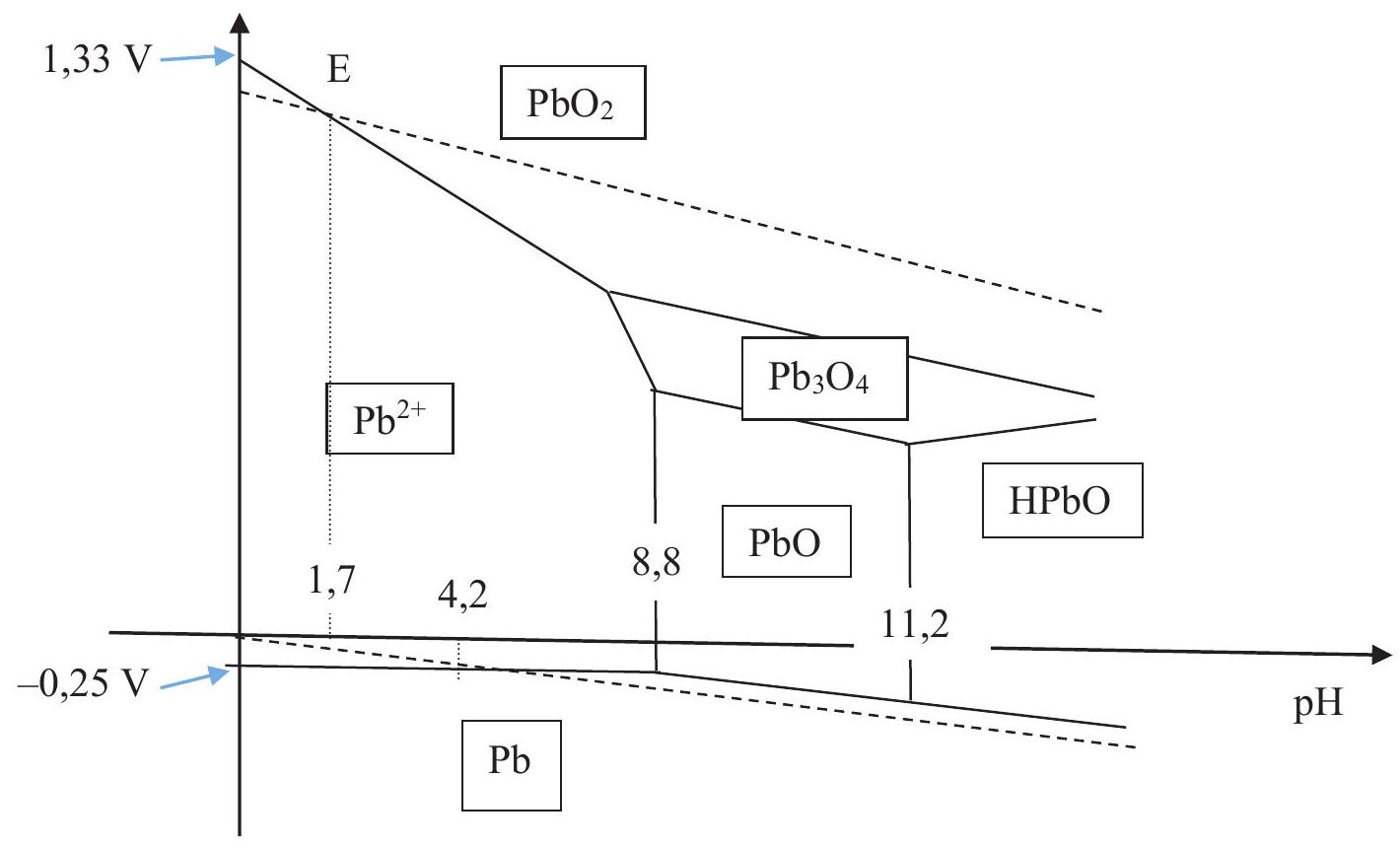

Figure 5 - Diagramme potentiel-pH du plomb (Par commodité de représentation les échelles ne sont pas respectées.)
Partie IV - Obtention de la grenaille de plomb
Données
On suppose l'accélération de la pesanteur égale à g→ = − gk→ avec g = 9, 81 m ⋅ s^(− 2).
Le référentiel terrestre est supposé galiléen.
Masse molaire du plomb atomique :
Masse volumique du plomb solide :
Température de fusion du plomb sous une pression de 1 bar :
Température de fusion de l'antimoine sous une pression de 1 bar :
Température de sublimation de l'arsenic sous une pression de 1 bar :
Enthalpie standard de fusion du plomb à 323^∘C :
Tension superficielle d'une interface plomb solide/plomb liquide : M(Pb) = 207, 2 g.mol^(− 1) ρ = 11350 kg.m^(− 3) T_f(Pb) = 323^∘C T_f(Sb) = 630^∘C T_s (As) = 614^∘C Δ_(fus)H^0 = 4, 81 kJ.mol^(− 1) σ_(sl) = 460mN.m^(− 1)
La grenaille de plomb a été produite de manière artisanale puis industriellement, à partir de la fin du XIX ^e siècle jusqu'à très récemment, dans des «tours à plomb ». La surfusion du plomb, comme celle de nombreux métaux, est facile à obtenir : le plomb peut rester liquide jusqu'à 50 degrés en dessous de sa température de fusion.
Document 2

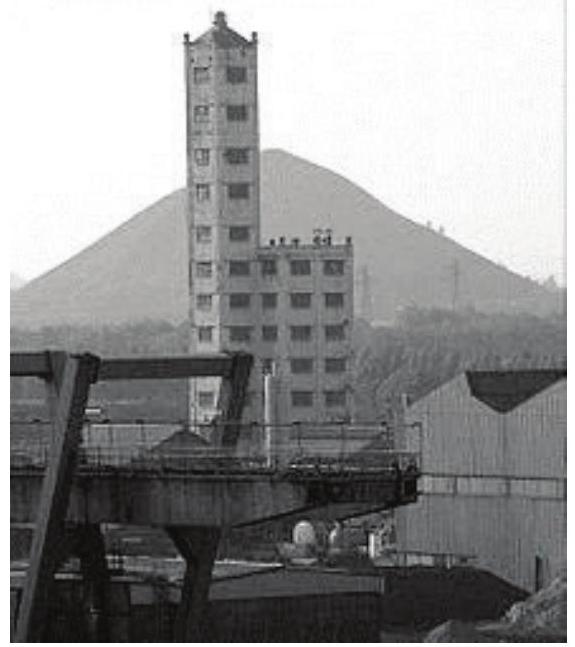

Tour à plomb de l'Usine Métaleurop-Nord (démolie en 2006) où ont été fabriquées des dizaines de milliards de billes de grenaille de plomb de chasse.
Le plomb était monté au sommet de la tour sous forme de lingots, puis fondu sur place dans un petit four (mélangé, pour le durcir, à une certaine quantité d'arsenic et d'antimoine ; en général 8% environ de la masse). On le faisait s'écouler du haut de la tour à travers une grille calibrée, ce qui permettait d'obtenir de fines gouttelettes de plomb qui s'arrondissaient et pré-durcissaient durant leur chute. Elles terminaient leur course dans un bassin d'eau de refroidissement.
Selon Georges Martineau (l'un des derniers fondeurs de plomb de chasse en France), les ouvriers commençaient leur journée à 4 h 30 du matin, en allumant un grand feu sous une cuve métallique pouvant contenir une tonne de plomb. Ce plomb était monté jusqu'au sommet de la tour sous forme de lingots ou «saumons» (à Angers, il s'agissait de saumons de 50 kg provenant de la Société minière métallurgique Penarroya), mais des déchets de plomb (tuyauteries récupérées) étaient parfois ajoutés. À une température supérieure à 300^∘C environ, le plomb fondait (en produisant des vapeurs nocives, dispersées par l'aération de la tour) surmonté d'une "peau" flottante d'oxydes.
G. Martineau précise que le plomb liquide virait au blanc, puis au bleu. On pouvait alors y ajouter de la poudre d'antimoine puis d'arsenic pour le durcir. Le plomb était alors versé à la louche sur des tamis (passoires) correspondant au diamètre de grain souhaité (12 tailles de grains possibles à Angers où 6 tonnes de grenaille étaient ainsi produites par jour).
Des fenêtres et un fort courant d'air ascendant permettaient l'évacuation de la chaleur et une aération de l'air vicié contenant les vapeurs nocives de plomb.
En bas, des employées (à la main au début, puis à l'aide de machines) triaient ensuite les billes de plomb (parfois sur un miroir pour mieux distinguer d'éventuelles imperfections), les malaxaient avec du graphite dans un tonneau pour les noircir et limiter leur vitesse d'oxydation (ou le risque que les billes en vieillissant s'agglomèrent entre elles dans la cartouche). Le graphite pouvant en outre jouer un rôle de lubrifiant dans le canon du fusil.
La grenaille de plomb était ensuite mise en colis pour être utilisée à l'encartouchage chez un fabricant de cartouches ou un armurier, ou directement vendu à des chasseurs (on fabriquait autrefois souvent ses cartouches soi-même).
Les tours à plomb industrielles sont hautes de plusieurs dizaines de mètres, de section ronde ou carrée.
On étudie ici cet ancien procédé dont s’inspire largement le procédé contemporain.
Q37. Commenter la valeur de la température à laquelle sont portés les lingots et les déchets de plomb.
Q38. On incorpore au plomb de l'antimoine et de l'arsenic. Quel le rôle de ces éléments? Quel est l'état physique des deux éléments ajoutés dans le plomb fondu?
Ces éléments, introduits en poudre, servent également de germes de cristallisation. En effet le plomb fondu pur ne peut recristalliser sans la présence d'une graine solide qui peut être une graine solide de plomb ou une impureté solide. C'est ce point que nous allons examiner.

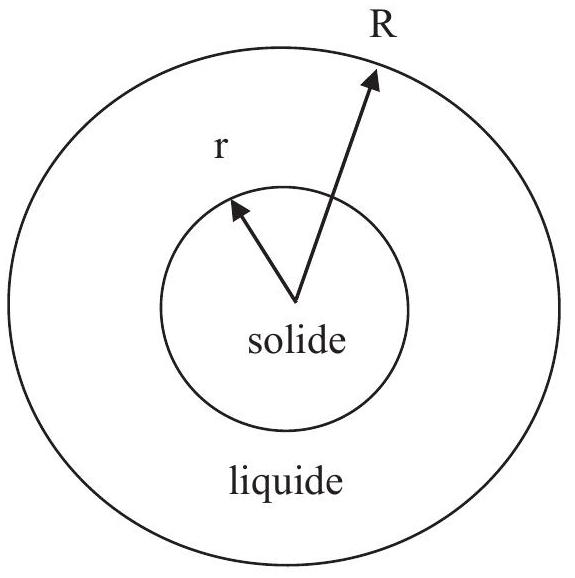

Considérons le système D , de masse m , constitué d'une graine solide sphérique de plomb de rayon r , entourée d'une pellicule sphérique de plomb liquide, à la température T < T_(fusion) et à la pression P = P^∘ = 1bar, représenté sur la figure 6 .
Figure 6 - Système diphasé D
L'enthalpie libre d'un tel système peut se mettre sous la forme :
où g_s^0 et g_l^0 sont respectivement les enthalpies libres standard massiques du plomb solide et du plomb liquide, r est le rayon de la graine solide et R est le rayon du système. On note σ_(sl) l'énergie interfaciale (ou tension superficielle) de l'interface solide/liquide. Cela signifie qu'à la température T et à la pression P, un opérateur qui augmente réversiblement de ds l'aire de l'interface solide/liquide doit fournir au système un travail δW_(op) = σ_(sl). ds. On néglige la variation éventuelle du rayon R , c'est-à-dire que l'on considère les masses volumiques des deux phases quasiment égales et on néglige la différence de pression entre le système et l'extérieur et entre les différentes parties du système.
Critère d'évolution
Q39. Rappeler les expressions du premier et deuxième principe de la thermodynamique sous forme intégrale, puis infinitésimale pour un système fermé immobile.
On considère un système ( Σ ) fermé qui peut échanger de l'énergie avec l'extérieur E. L'extérieur constitue un thermostat de température T et impose sa pression P . On suppose que les causes d'irréversibilité ne proviennent ni d'un déséquilibre thermique ni d'un déséquilibre mécanique entre Σ et E(T(Σ) = T = cste et P(Σ) = P = cste). Pour s'adapter à ces contraintes, on a défini la fonction d'état enthalpie libre G .
Q40. Rappeler sa définition et exprimer sa différentielle dG en faisant figurer le travail δW^∗ autre que celui de pression et le terme d'entropie δS^(cr) de création.
En déduire que le critère d'évolution spontanée (c'est-à-dire sans travail autre que celui de forces de pression) de ce système, qui évolue de manière isobare et isotherme, entre deux états d'équilibre voisins, est dG ≤ O.
Équilibre entre le plomb solide et le plomb liquide
On considère l'équilibre entre phases condensées liquide et solide :
Pb_((s)) = Pb_((l)).
Q41. On suppose que T = T_f ( T_f température de fusion). Quelle relation existe-t-il entre les enthalpies libres standard massiques g_s^0 et g_l^0 à cette température ? En déduire l'expression de l'entropie standard de fusion. La calculer numériquement.
Q42. On suppose que T < T_f. Donner l'expression littérale puis numérique de g_s^0 − g_l^0 fonction de T en supposant que l'enthalpie standard de changement d'état et l'entropie standard de changement d'état ne dépendent pas de la température dans le domaine de températures considérées. Tracer l'allure de la courbe g_s^0 − g_l^0 en fonction de T , notée courbe (1).
Évolution du système : germination
Q43. Donner l'allure de G(r) pour T = T_f. Exprimer dG . Commenter.
Q44. Donner l'allure de G(r) pour T < T_f. La fonction est-elle monotone ? Exprimer dG .
Q45. En utilisant le critère (obtenu en Q40)dG = ((∂G)/(∂r))dr ≤ 0, montrer que la cristallisation ne va avoir lieu que si T < T_f et si le rayon du germe solide est supérieur à une valeur minimale critique que l'on calculera en fonction de g_s^0, g_l^0, σ_(sl) et ρ.
Q46. Application numérique : évaluer le rayon critique de la graine solide à 285^∘C, 300^∘C et 323^∘C.
Q47. Expliquer pourquoi il ne peut y avoir cristallisation sans germe solide. Quel est alors le rôle de l'antimoine et de l'arsenic, outre le rôle de durcisseur?
Q48. En utilisant la courbe (1), montrer que la cristallisation sera d'autant plus facile que la température T est inférieure à T_f (situation dite de «surfusion»). Commenter la courbe de solidification du plomb de la figure 7.

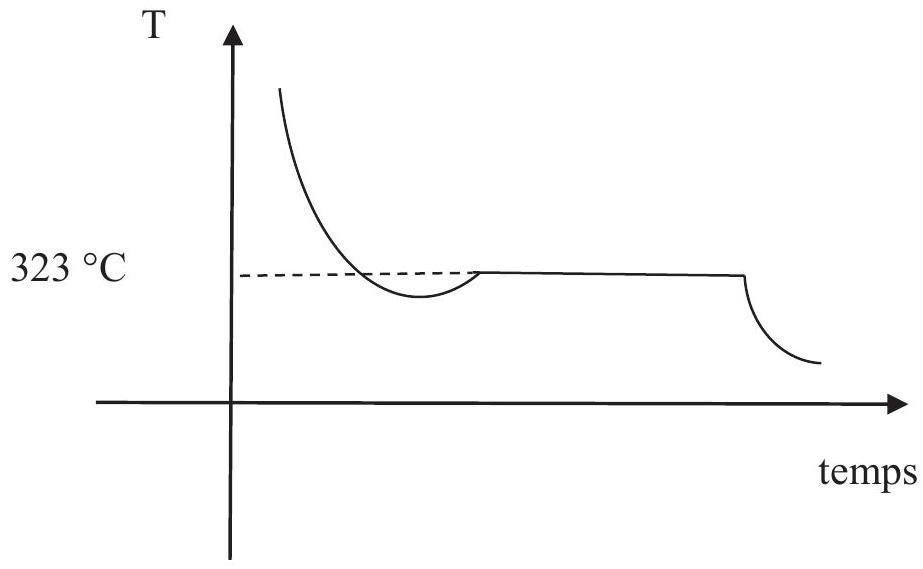

Figure 7 - Courbe de solidification du plomb
Questions fréquentes
4 questions
Sur quels chapitres porte l'épreuve de physique-chimie CCINP MP 2017 sur le plomb ?
Afficher ou masquer la section
Sur quels chapitres porte l'épreuve de physique-chimie CCINP MP 2017 sur le plomb ?
+
Elle porte sur la mécanique du point (trajectoires balistiques), les équilibres chimiques de type Ellingham, la chimie des solutions et la thermodynamique (bilans d'entropie).
Quelles erreurs le jury a-t-il le plus relevées sur cette épreuve CCINP MP de physique-chimie ?
+
Le jury signale des erreurs de projection vectorielle en mécanique, un second principe de la thermodynamique rarement su, une confusion entre enthalpie libre et enthalpie de réaction, et un diagramme potentiel-pH peu exploité.
Ce sujet CCINP MP 2017 sur la chasse au plomb est-il difficile ?
+
Le jury le juge sans réelle difficulté sur le fond, mais constate qu'il n'a pas été aussi bien traité qu'espéré en raison de lacunes fréquentes sur des points de cours de base.
Faut-il bien maîtriser la chimie des solutions de MPSI pour ce sujet ?
+
Oui, le jury recommande explicitement de revoir la chimie des solutions du programme de MPSI avant de se présenter à cette épreuve.
Pas de description pour le moment
Commentaires• CCINP Physique Chimie MP 2017
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Mécanique du point : mouvement…E3A Physique Chimie MP 2025E3A · 2025Corrigé
Même année, CentraleCentrale Physique Chimie 2 MP 2017Centrale · 2017Corrigé
.jpg)
.jpg)
