Conditionné sous forme de rouleau, un ruban adhésif (généralement désigné par le terme «Scotch ^((1)) ») est constitué de deux couches solidaires l'une de l'autre : une couche «molle» sur la face interne (celle qui colle) et une couche «dure» sur la face externe du rouleau (qui parait néanmoins souple car très fine). L'épaisseur de l'ensemble est de l'ordre de quelques dizaines de micromètres. On propose d'étudier dans ce problème quelques expériences mettant en jeu les propriétés - adhésives ou autres - des rubans adhésifs.
Certaines questions, repérées par une barre en marge, ne sont pas guidées et demandent de l'initiative de la part du candidat. Les pistes de recherche doivent être consignées ; si elles sont pertinentes, elles seront valorisées. Le barème tient compte du temps nécessaire pour explorer ces pistes et élaborer un raisonnement.
Ce sujet est accompagné d'un document réponse à rendre avec la copie. Ce document réponse comporte également une annexe et regroupe des données numériques.
Les quatre parties sont indépendantes entre elles.
I Pelage d'un ruban adhésif collé sur un substrat plan
I.A - Principe de l'essai de pelage
Pour tester les propriétés d'adhésion d'un ruban adhésif, on réalise généralement des essais de pelage. Pour cela, on commence par coller le ruban adhésif à tester sur un support rigide. Puis on mesure la force F_p = ‖F⃗_p‖ qu'il est nécessaire d'appliquer à l'extrémité du ruban pour le décoller du support tout en maintenant un angle θ constant entre le support et la portion de ruban décollée (figure 1).

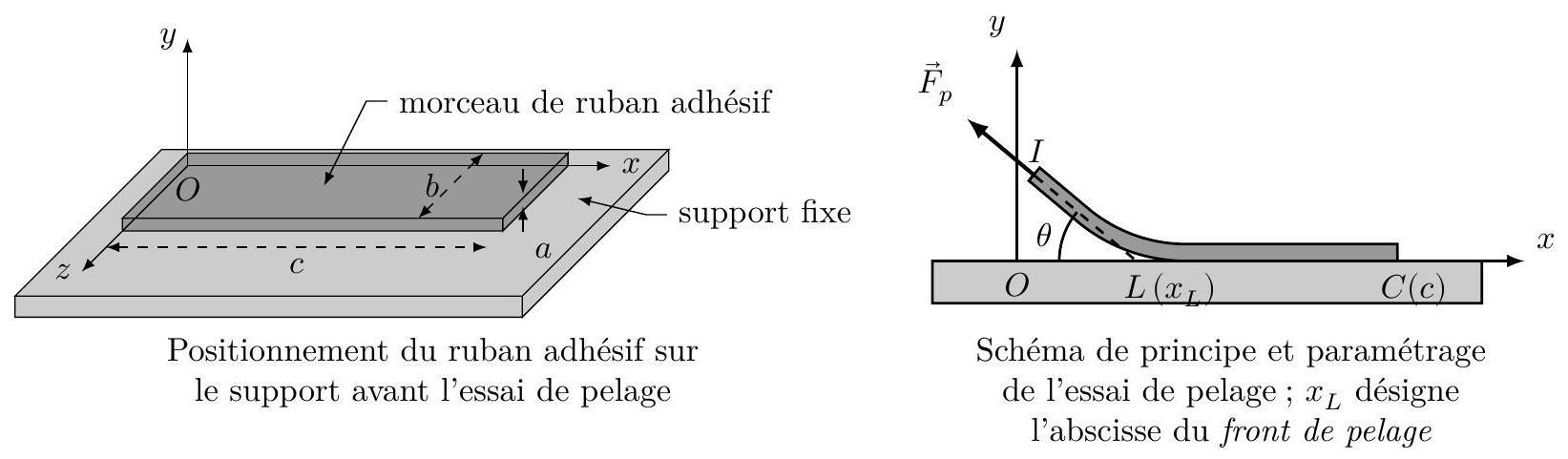

Figure 1 Pelage d'un morceau de ruban adhésif
I.A.1) Au niveau microscopique, les interactions qui permettent l'adhésion du ruban sur le support sont des liaisons de van der Waals. Citer un autre type de liaison chimique et comparer qualitativement l'énergie de liaison de ce type de liaison à celle d'une liaison de van der Waals.
I.A.2) En première approximation, la force de van der Waals entre deux molécules distantes de r dérive du potentiel de Lennard-Jones E_(LJ)(r) = α/(r^(12)) − β/(r^6), où α et β sont deux constantes positives.
a) Identifier, en justifiant la réponse, le caractère attractif ou répulsif de chacun des deux termes figurant dans cette expression.
b) Représenter l'allure de E_(LJ) en fonction de r. Indiquer graphiquement à quoi correspond l'énergie de liaison entre les deux molécules.
c) Justifier qualitativement que le travail W_(adh) que doit fournir l'opérateur pour décoller le ruban adhésif du support est proportionnel à l'aire A de la surface de contact entre le ruban et son support.
Pour la suite du problème, on note W_(adh) = γA, où γ est une constante positive caractéristique du ruban et du support mis en contact.
I.A.3) On considère dans cette question que le décollement se fait de façon quasi-statique et que le ruban est parfaitement inextensible. Le problème étant invariant par translation selon Oz, on raisonne dans le plan Oxy. On rappelle que l'angle θ reste constant au cours de cette opération.
a) Exprimer le déplacement élémentaire dℓ⃗_I du point I (point d'application de la force F⃗_p ) lorsque le front de pelage (figure 1) progresse de dx_L, ainsi que le travail δW_p de la force de pelage associé à cette progression.
b) En déduire l'expression de la force de pelage F_p en fonction de γ, b et θ.
I.A.4) Le dispositif utilisé en pratique est représenté sur la figure 2. Le pelage est réalisé au moyen d'une tige horizontale, de rayon r_0, en rotation autour de son axe, et sur laquelle s'enroule le ruban au cours de l'essai (l'axe de la tige est fixe dans le référentiel du laboratoire et situé à une hauteur ℓ_0 au-dessus du support). Le support sur lequel est collé l'autre extrémité du ruban est animé d'un mouvement de translation horizontale à la vitesse constante V⃗_0 dans le référentiel du laboratoire.

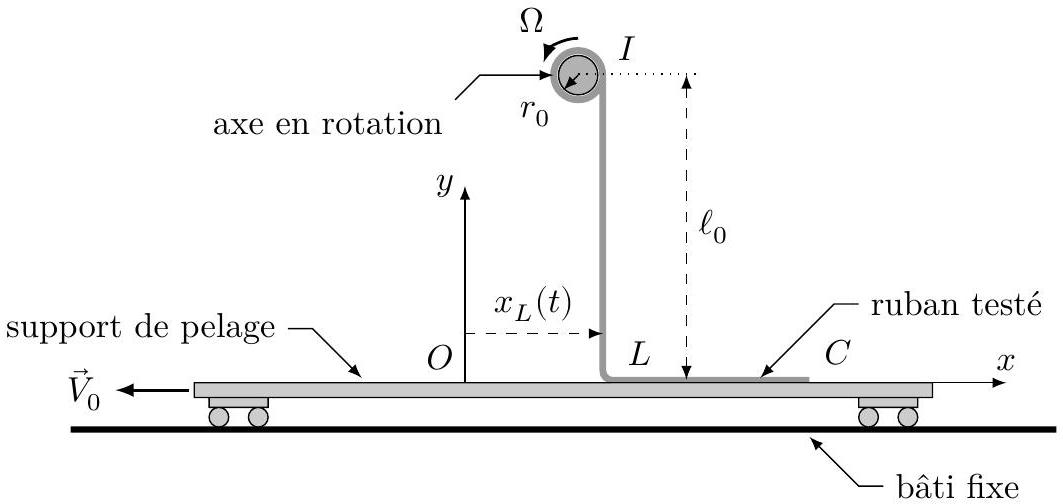

Figure 2 Schéma du dispositif pratique utilisé pour l'essai de pelage. Le repère Oxy est lié au support de pelage. Les points I et L correspondent aux limites entre les parties collée et décollée du ruban
a) Le repère Oxy étant lié au support, quelle loi d'évolution x_L(t) devrait-on observer si l'angle θ reste constant?
b) On rappelle que le ruban est supposé inextensible. Comment doit-on choisir Ω et ‖V⃗_0‖ pour maintenir un angle de pelage constant au cours de l'essai?
c) Initialement, le ruban est positionné de sorte à avoir un angle de pelage θ ≈ 90^∘. Commenter ce choix.
I.B - Modélisation du comportement dynamique du ruban au cours de l'essai
La loi d'évolution de x_L(t) prévue précédemment n'est pas toujours observée en pratique car le ruban présente un comportement légèrement élastique. Au début de l'essai, le ruban commence en effet par se tendre sans se décoller. Puis, lorsque la tension est suffisante, le décollement se produit brutalement, réduisant par conséquent la tension. Le décollement s'arrête alors spontanément, jusqu'à ce que la poursuite du mouvement tende suffisamment le ruban pour que le décollement reprenne, et ainsi de suite... Ce phénomène périodique, connu sous le nom de «stick-slip» (ou «collé-glissé »), est à l'origine du bruit caractéristique du décollement d'un ruban adhésif: «scriiich».
Dans le référentiel R lié au support de pelage, la dynamique du front de pelage s'apparente à celle du système masse-ressort représenté sur la figure 3. La portion de ruban au contact du support est modélisée par la masse m tandis que la portion décollée du ruban est modélisée par le ressort de raideur k, de longueur à vide ℓ_0 et dont l'extrémité I est animée d'un mouvement rectiligne et uniforme à la vitesse V⃗_p = − V⃗_0. L'action du support sur le ruban est modélisée par une force de frottement f⃗ = fu⃗_x obéissant aux lois suivantes:
la masse m ne glisse pas sur le support tant que ‖f⃗‖ < F_p;
lorsque la masse m glisse sur le support, la force f⃗ s'oppose au glissement et ‖f⃗‖ = (1 − ε)F_p (avec ε une constante telle que 0 < ε < 1 ).
On néglige l'action de la pesanteur sur l'évolution du système.

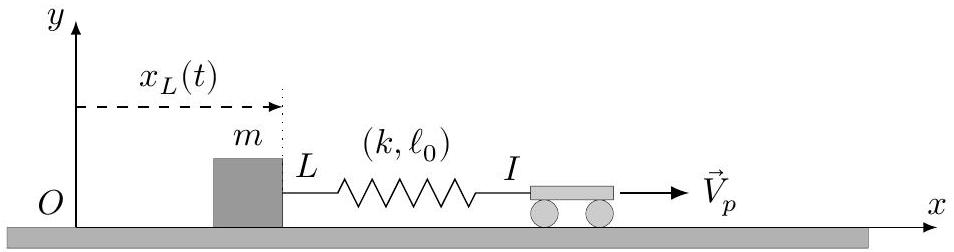

Figure 3 Système modèle pour l'étude du mouvement stick-slip
I.B.1 Le référentiel R(Oxyz) lié au support de pelage peut-il être considéré comme galiléen ?
I.B.2) À l'instant t = 0, on a x_L(0) = 0 et ℓ(0) = ℓ_0. Exprimer la longueur ℓ(t) du ressort pour t > 0, en fonction de ℓ_0, V_p = ‖V⃗_p‖, x_L(t) et t.
I.B.3) On suppose de plus que x˙_L(0) = 0. Montrer que l'évolution du système pour t > 0 commence nécessairement par une phase de stick (le ruban se tend sans se décoller). Déterminer à quel instant t_0 se termine cette phase.
I.B.4) Établir l'équation du mouvement de la masse m lors de la phase suivante (phase de slip). Identifier la pulsation propre ω_0 du système.
I.B.5) La solution de l'équation précédente s'écrit sous la forme
x_L(t^′) = C_1 cos(ω_0 t^′) + C_2 sin(ω_0 t^′) + V_p t^′ + C_3 avec t^′ = t − t_0
Déterminer les expressions des constantes C_1, C_2 et C_3 correspondant à cette phase du mouvement.

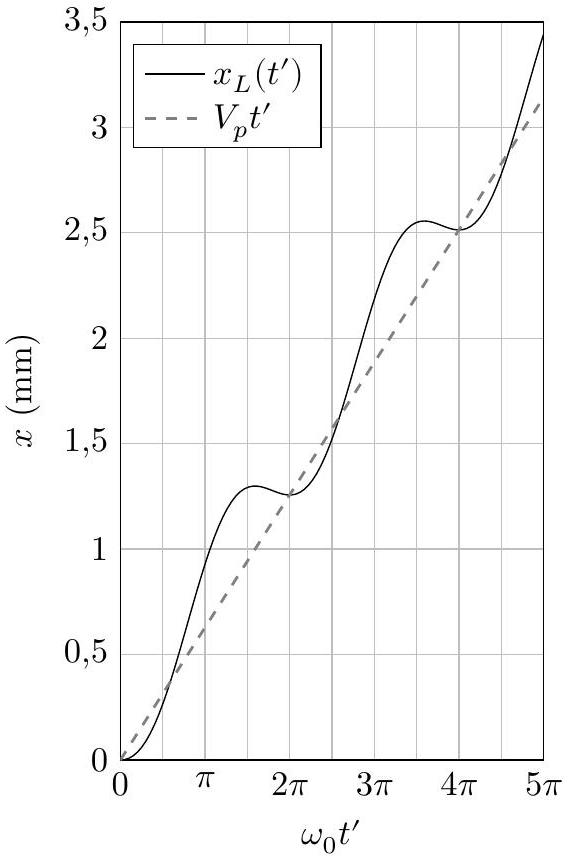

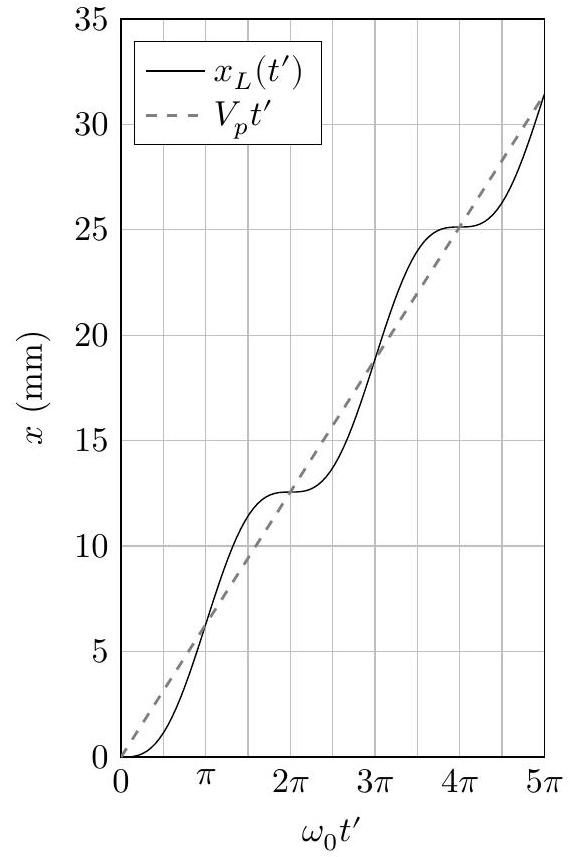

I.B.6) Une simulation numérique permet de représenter l'évolution de la solution mathématique x_L(t^′) précédente pour différentes valeurs de la vitesse de pelage V_p. Les paramètres choisis pour réaliser cette simulation sont :
ε = 0, 15 (F_p)/k = 1, 0 mm ω_0 = 1, 0 × 10^4 rad ⋅ s^(− 1)
Les courbes correspondant à V_p = 2, 0 m ⋅ s^(− 1) et V_p = 20 m ⋅ s^(− 1) sont reproduites sur les figures A et B du document-réponse. Ces courbes sont accompagnées des portraits de phase du système, pour lesquels on représente v_L(t^′) = (dx_L)/(dt^′)(t^′) en fonction de ℓ(t^′) − ℓ_0.

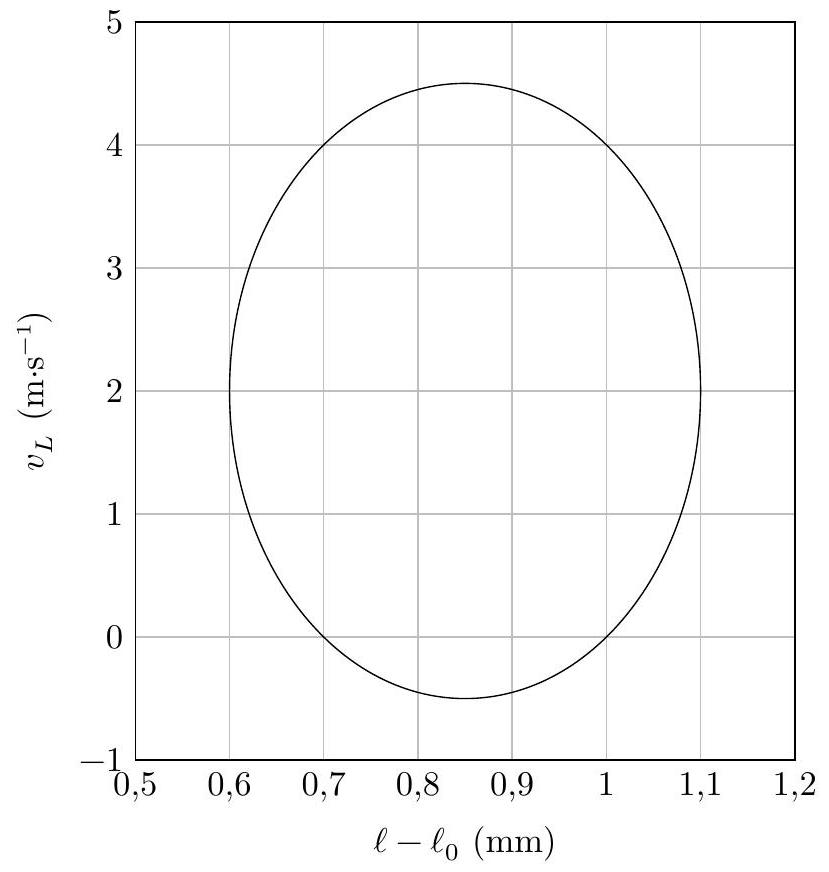

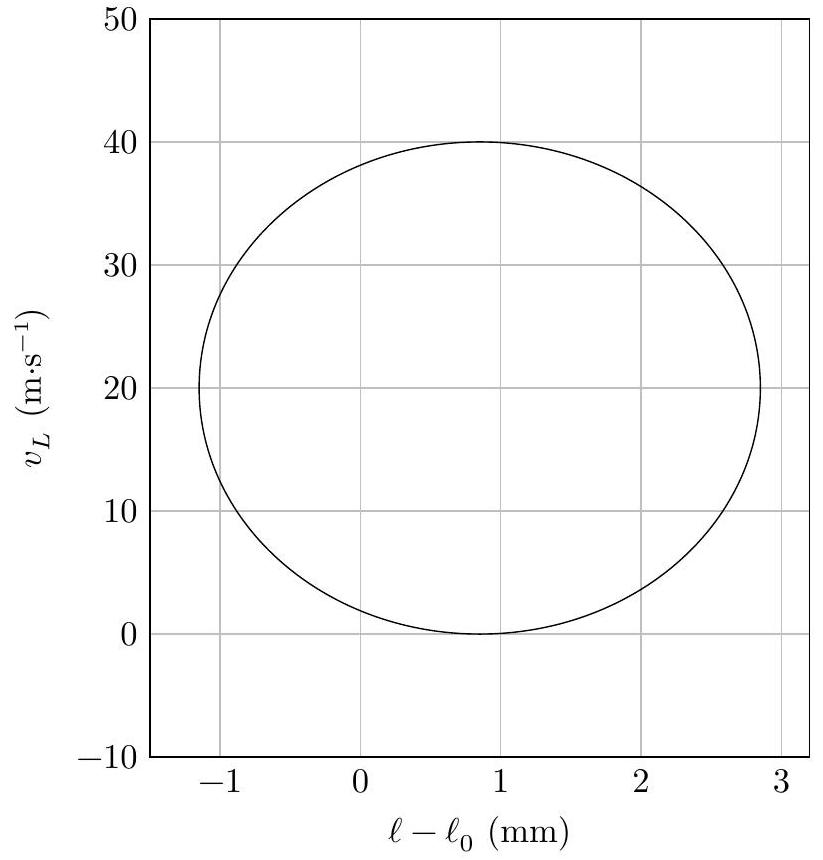

a) Faire apparaitre, sur chacun des deux portraits de phase du document-réponse, le point représentatif de l'instant t^′ = 0. Indiquer, en le justifiant, quel est le sens de parcours de ces portraits de phase.
b) En justifiant votre raisonnement par des considérations graphiques précises, indiquer, pour chacune des deux vitesses de pelage, si la phase de slip perdure indéfiniment ou si elle cesse à un instant t_1^′ que l'on identifiera clairement sur les courbes.
c) Dans le(s) cas où la phase de slip cesse, représenter (directement sur les figures A et/ou B du document réponse) l'allure de la solution physique x_L(t^′) réellement obtenue et du portrait de phase associé.
II Préparation du substrat préalablement à l'essai de pelage
Quel que soit le type de colle à déposer (y compris celle présente sur le ruban adhésif) et le type de surface ciblée, on ne peut obtenir une force d'adhérence élevée et stable dans le temps qu'après un traitement chimique préalable. Cela est particulièrement vrai pour les métaux pour lesquels le défaut de force d'adhérence provient généralement de la fine couche d'oxyde ou bien de lubrifiants, d'huile de coupe, de graisse d'étirage, etc. dus au procédé de fabrication, présente à la surface de la plupart des métaux.
Un traitement particulièrement simple et encore très souvent utilisé consiste à attaquer le métal avec un acide. Ainsi, les atomes de surface sont oxydés et partent en solution entrainant avec eux les oxydes et autres impuretés.
II.A - Comparaison de différents acides minéraux
Dans cette partie on va comparer trois acides forts: les acides chlorhydrique ( HCl en solution dans l'eau), sulfurique ( H_2 SO_4 en solution dans l'eau) et nitrique ( HNO_3 en solution dans l'eau) en vue de décaper localement une surface métallique. Les données numériques utiles sont regroupées à la fin de l'énoncé.
II.A.1) Donner les structures de Lewis de HCl et de H_2 SO_4 sachant que l'élément soufre est situé en dessous de l'élément oxygène dans la classification périodique.
II.A.2) On souhaite décaper une surface de cuivre (c'est-à-dire éliminer une partie des atomes de cuivre Cu_((s)) à la surface du métal). Parmi les trois acides présentés ci-dessus, expliquer quel(s) acide(s) il est possible d'utiliser et le(s)quel(s) il n'est pas possible d'utiliser.
II.B - Étude d'une étape de la synthèse de l'acide sulfurique
L'acide sulfurique est très souvent utilisé dans l'étape de décapage (parfois en combinaison avec de l'acide nitrique, du sulfate ferrique...). Il est obtenu industriellement par hydratation du trioxyde de soufre SO_3 obtenu par oxydation de SO_2, lui-même issu du traitement du soufre.
On considère la réaction, à l'équilibre thermodynamique, d'équation :
SO_(2(g)) + 1/2O_(2(g)) = SO_(3(g))
Le taux de conversion α de cette réaction est défini par:
α = (n_(SO_3))/(n_(SO_3) + n_(SO_2))
La composition du système est systématiquement donnée en fraction molaire.
II.B.1) Optimisation des conditions expérimentales

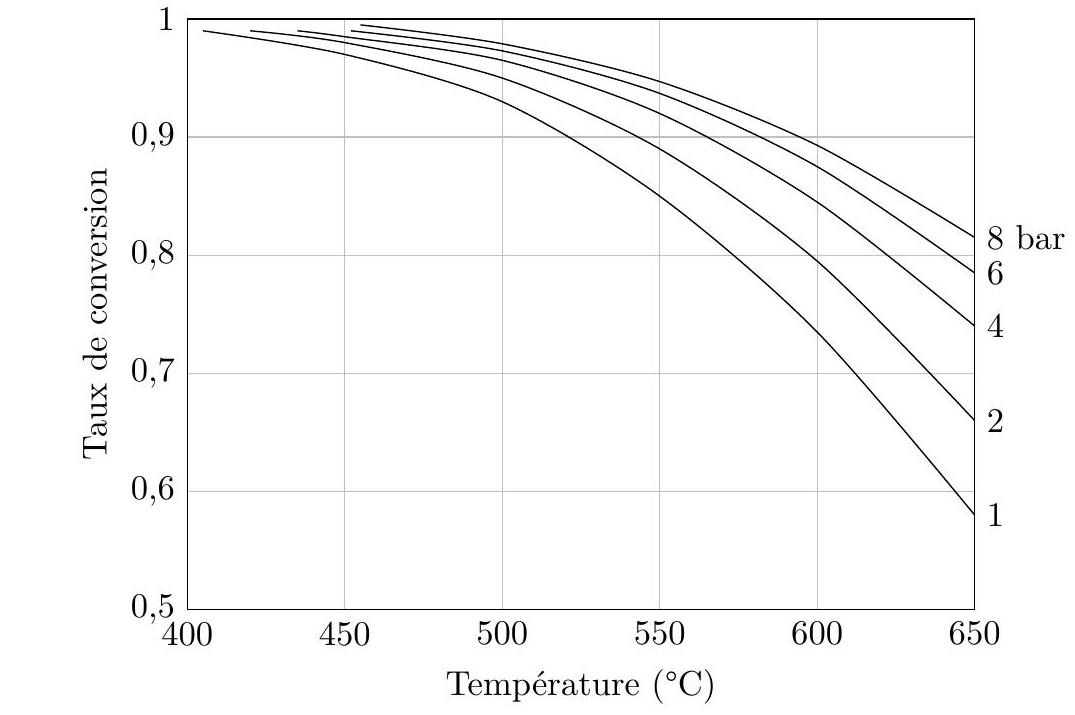

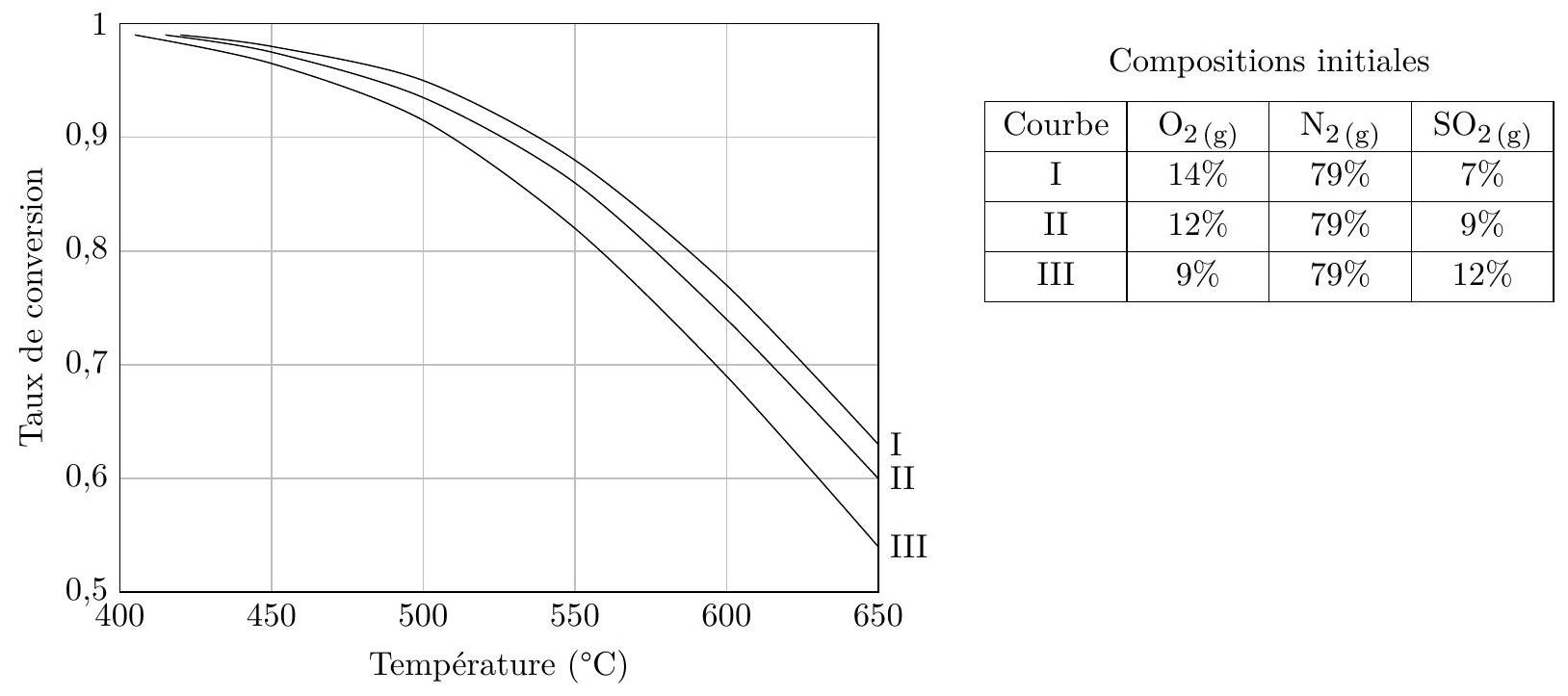

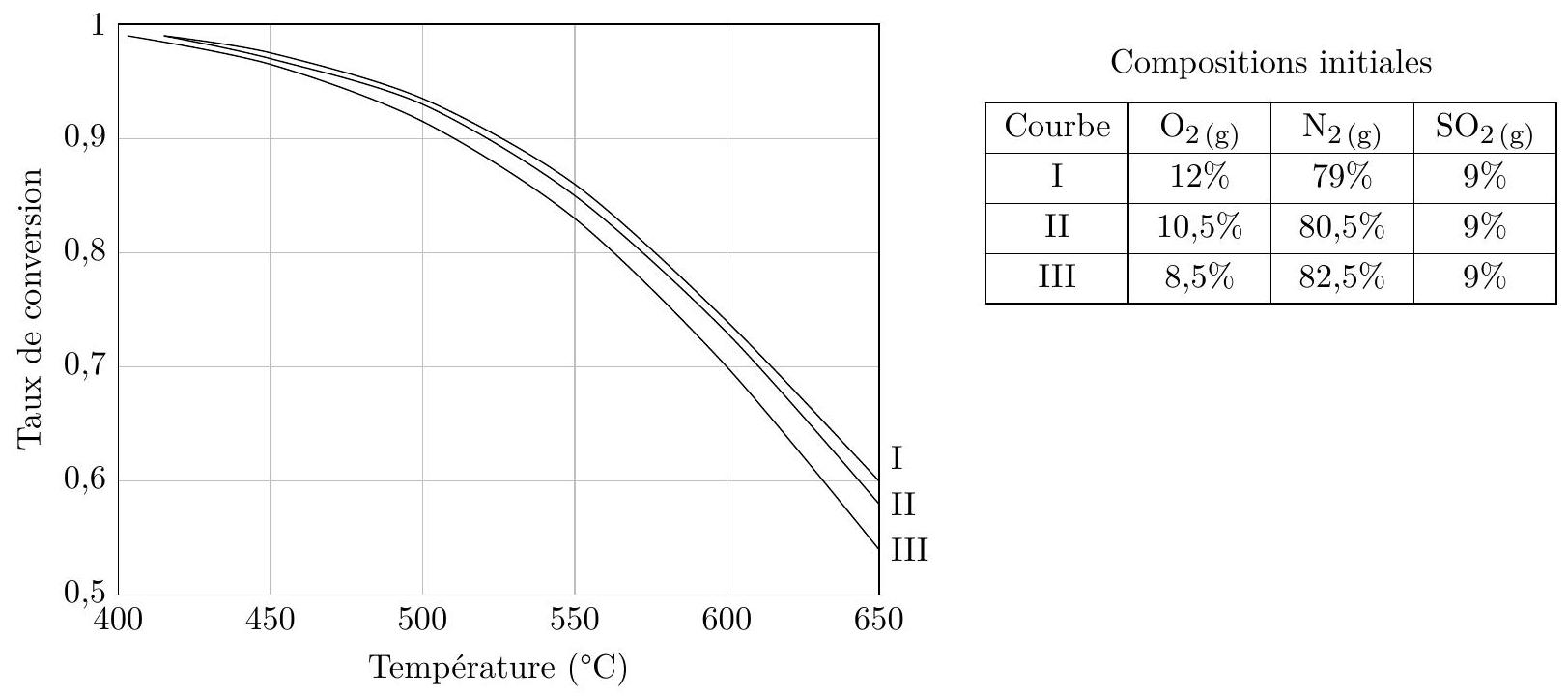

Les figures 4,5 et 6 présentent l'évolution du taux de conversion en fonction de la température pour différentes conditions opératoires. En analysant chacune de ces figures, proposer un ensemble de conditions opératoires permettant d'optimiser le taux de conversion de la réaction d'oxydation du dioxyde de soufre.
Composition initiale
O_2(g)
N_2(g)
SO_2(g)
9%
79%
12%
Figure 4 Influence de la pression
Figure 5 Proportion initiale de N_(2(g)) et pression fixées
Figure 6 Proportion initiale de SO_(2(g)) et pression fixées
II.B.2) Choix de la température - Approche théorique
Dans la suite de cette partie, on se place dans l'approximation d'Ellingham, c'est-à-dire que les variations de l'enthalpie standard de réaction et de l'entropie standard de réaction avec la température sont supposées négligeables.
a) Montrer que la constante d'équilibre K de la réaction (II.1) vérifie la loi lnK = k_1 + (k_2)/T où T est la température du milieu exprimée en kelvin.
b) Préciser les valeurs numériques de k_1 et k_2.
c) Confronter l'expression de ln K au choix des paramètres d'optimisation du processus discuté précédemment.
II.B.3) Choix de la composition du système - Approche théorique
a) Exprimer le taux de conversion α en fonction de la pression partielle en dioxygène du milieu P_(O_2), de la constante d'équilibre de la réaction K et de la pression standard P^∘.
b) Confronter l'expression obtenue au choix des paramètres d'optimisation du processus discuté précédemment.
II.B.4) Pour déterminer s'il est préférable de travailler en présence de dioxygène pur ou d'air, on considère un système à l'équilibre auquel on ajoute une quantité dn_(N_2) de diazote, tous les autres paramètres étant inchangés. Le système se retrouve alors dans un état hors équilibre caractérisé par un quotient de réaction Q.
a) Exprimer Q en fonction de la pression totale P, de P^∘, des quantités de matière à l'équilibre et de dn_(N2).
b) En déduire le sens d'évolution du système hors équilibre suite à l'ajout de diazote à T et P fixés. Confronter ce résultat au choix des paramètres d'optimisation du processus discuté précédemment.
c) Dans la pratique, le dioxygène pur n'est jamais utilisé. Proposer une explication.
III Mesure de la biréfringence d'un ruban adhésif
Dans toute cette partie, l'air est assimilé au vide et on note c la célérité de la lumière dans le vide.
III.A - Préambule : Mesure d'une différence d'indice optique à l'aide d'un interféromètre de Mach-Zehnder
On dispose de deux lames transparentes à faces parallèles, de même épaisseur e (connue avec précision) et d'indices optiques différents :
une lame «de référence» (L_0), d'indice optique n_0 connu;
Afin de mesurer Δn, on place chacune de ces lames dans un des bras d'un interféromètre de Mach-Zehnder (figure 7).

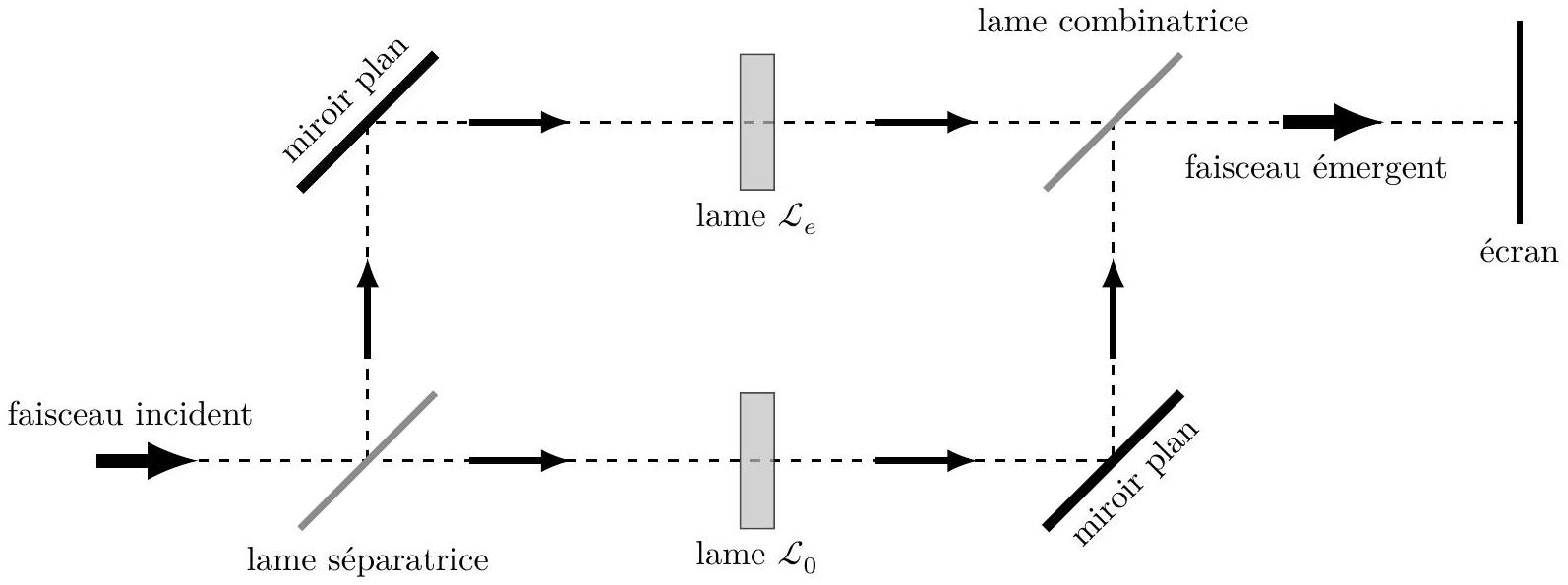

Figure 7 Schéma de principe de l'interféromètre de Mach-Zehnder et placement des lames étudiées.
De façon simple, l'interféromètre de Mach-Zehnder est constituée de deux lames semi-réfléchissantes et de deux miroirs plans (tous ces éléments sont parallèles entre eux). La lame semi-réfléchissante placée en entrée du dispositif est appelée lame séparatrice ; elle permet de diviser le faisceau incident en deux faisceaux secondaires orthogonaux entre eux et de même intensité. Les deux miroirs plans (un dans chaque bras de l'interféromètre) permettent d'orienter les faisceaux secondaires vers la sortie du dispositif. La lame semi-réfléchissante placée en sortie du dispositif, rigoureusement identique à la lame séparatrice, est appelée lame combinatrice car elle permet de superposer les deux faisceaux secondaires en direction de l'écran (ou d'un photodétecteur).
III.A.1) L'interféromètre de Mach-Zehnder est un interféromètre à division d'amplitude. Citer le nom d'un autre interféromètre de ce type et dater approximativement son invention.
III.A.2) Pourquoi n'est-il pas nécessaire d'accoler une lame compensatrice à la lame séparatrice dans ce dispositif?
III.A.3) Le faisceau incident est un faisceau de lumière parallèle. On suppose que les deux lames sont orientées de façon à être éclairées sous incidence normale. Déterminer la différence de marche δ entre les deux faisceaux en sortie de l'interféromètre.
III.A.4) Dans le cas où le faisceau incident est monochromatique de longueur d'onde λ, exprimer l'intensité lumineuse I obtenue sur l'écran en sortie du dispositif (on se placera dans le cadre du modèle scalaire de la lumière et on notera I_0 l'intensité lumineuse obtenue sur l'écran en masquant l'un des deux miroirs). Décrire brièvement ce que l'on observe sur l'écran.
III.A.5) Pour quelle(s) longueur(s) d'onde, l'intensité I est-elle maximale ?
III.A.6) Proposer un protocole de mesure de Δn à l'aide de ce dispositif (et de tout le matériel classique d'un laboratoire d'optique).
III.B - Propagation d'une onde polarisée à travers un morceau de Scotch ^®
Le Scotch ^® est un milieu biréfringent, c'est-à-dire que son indice de réfraction n'est pas unique : il dépend de la direction de polarisation de l'onde lumineuse qui le traverse. Pour la suite, on considère un morceau de Scotch ^® assimilé à une lame plane à faces parallèles, orthogonales à l'axe Oz, d'épaisseur e. On envoie sur cette lame une onde lumineuse plane, progressive (selon + Oz ), monochromatique, polarisée rectilignement, et on admet que:
pour une polarisation rectiligne selon Ox, l'onde se propage à la vitesse v_0 = c/(n_0) dans la lame, sans changer de direction de polarisation ;
pour une polarisation rectiligne selon Oy, l'onde se propage à la vitesse v_e = c/(n_e) dans la lame, avec n_e = n_0 + Δn, sans changer de direction de polarisation.
Les axes Ox et Oy sont appelés lignes neutres de la lame.
L'origine de l'axe Oz est choisie au niveau de la face d'entrée de la lame. On néglige tout phénomène de réflexion partielle au niveau des faces de la lame.
III.B.1) En notation complexe, le champ électrique associé à l'onde incidente (dans le domaine z < 0 ) s'écrit E⃗_–(M, t) = E⃗_0 e^(j(ωt − k⃗ ⋅ OM^(→−))), où ω est la pulsation de l'onde et E⃗_0 un vecteur constant.
a) Exprimer le vecteur d'onde k⃗ correspondant à la situation étudiée.
b) Justifier que les vecteurs k⃗ et E⃗_0 sont nécessairement orthogonaux entre eux.
III.B.2) On suppose dans cette question que l'onde incidente est polarisée rectilignement selon Ox. Expliciter, en notation complexe, le champ électrique associé à l'onde au niveau de la face de sortie de la lame (en z = e ), puis en un point quelconque du domaine z > e.
III.B.3) L'onde incidente est désormais polarisée rectilignement selon la première bissectrice des axes Ox et Oy: E⃗_0 = (E_0)/(√2)(u⃗_x + u⃗_y) (avec E_0 = ‖E⃗_0‖ ).
a) En admettant que la biréfringence du Scotch ^® est un phénomène linéaire, donner en notation complexe l'expression du champ électrique obtenu dans le domaine z > e.
b) Après avoir traversé la lame, l'onde est-elle toujours polarisée rectilignement ?
c) Montrer que, si Δne = pλ avec p un entier et λ la longueur d'onde de l'onde dans le vide, l'onde émergente est polarisée rectilignement dans la même direction que l'onde incidente.
III.C - Analyse d'une expérience
Au cours de l'année scolaire 2011/2012, un groupe de quatre élèves d'une classe de terminale a réalisé une expérience de mesure de la biréfringence d'un ruban adhésif. Le principe de cette mesure est décrit dans le document annexe (situé à l'intérieur du document réponse).
III.C.1) Présentation du dispositif

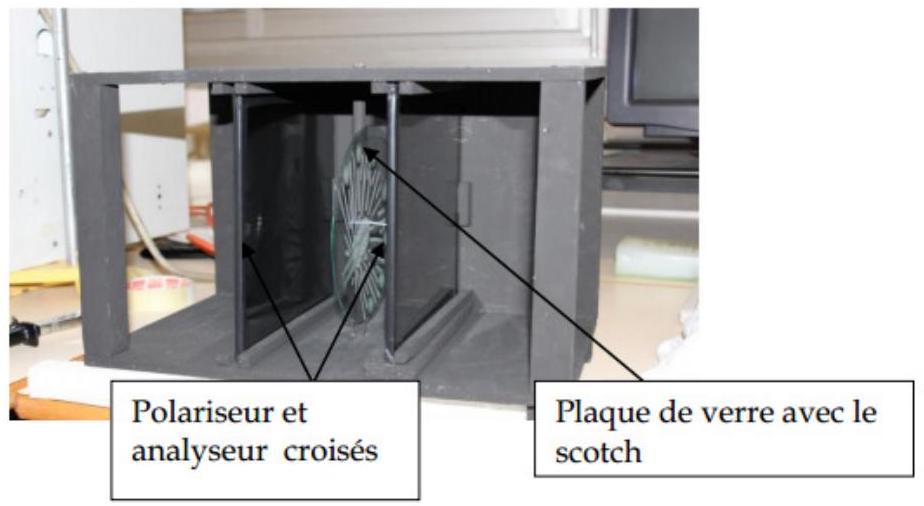

a) Comment peut-on s'assurer expérimentalement qu'un polariseur et un analyseur sont croisés (i.e. orientés selon des directions orthogonales entre elles) ?
b) Comment procéder pour orienter les lignes neutres du ruban adhésif à 45^∘ par rapport aux axes du polariseur et de l'analyseur?

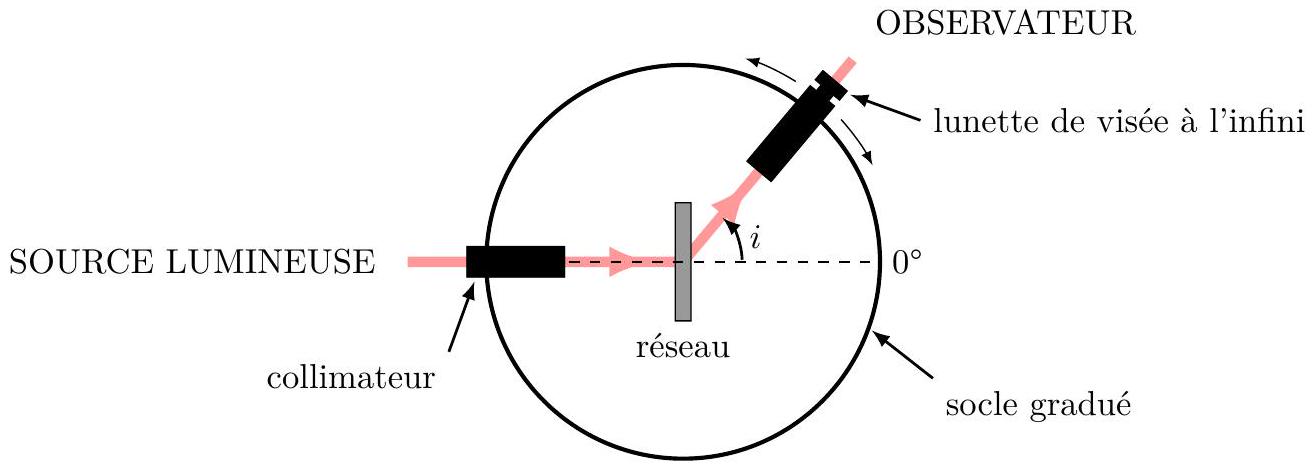

III.C.2) Étalonnage du spectrogoniomètre
a) En admettant que le réseau est éclairé sous incidence normale tout au long de l'expérience et que les relevés effectués correspondent au spectre d'ordre 1, déterminer le pas a du réseau utilisé.
b) En pratique, quelles sont les principales sources d'incertitude sur la valeur de a ainsi obtenue ?
III.C.3) Mesure de la biréfringence du Scotch ^®
a) D'après l'étude réalisée dans la sous-partie III.B, à quoi correspondent les « raies d'absorption » observées ?
b) «En observant les spectres de la lumière après l'analyseur pour une ou deux épaisseurs de Scotch ^®, on remarque que les spectres sont continus. On observe à partir de trois épaisseurs une première raie d'absorption. » En déduire une estimation de la valeur maximale de Δn sachant que l'épaisseur d'une couche du ruban adhésif utilisé est e = 28, 0μ m.
c) À partir des différents résultats présentés dans le document et de ceux établis précédemment, proposer une autre valeur expérimentale de Δn pour le ruban adhésif étudié. Comparer à celle obtenue par les auteurs du document et commenter.
III.C.4) Le dispositif {polariseur - ruban adhésif - analyseur} est en fait analogue à l'interféromètre de Mach-Zehnder étudié dans la sous-partie III.A.
a) À quoi correspondent les deux bras de l'interféromètre ? Quel élément permet ici de réaliser la division d'amplitude?
b) Justifier la partie en italique dans l'affirmation suivante: «La plaque de verre est orientée de sorte que les lignes neutres du Scotch ^((1)) soient orientées de 45^∘ par rapport aux axes du polariseur et de l'analyseur (car c'est dans cette position que les contrastes sont les plus importants) ».
IV Obtention de graphène par le procédé d'exfoliation «au Scotch ^® »
Le graphène est un cristal bidimensionnel, constitué d'atomes de carbone répartis régulièrement sur un réseau hexagonal en forme de nid d'abeille. En appliquant un simple morceau de Scotch ^® sur un cristal de graphite, les physiciens Konstantin Novoselov et Andre Geim ont réussi, en 2004, à isoler et à observer une unique feuille de graphène. Ils ont reçu le prix Nobel de physique en 2010 pour ces travaux. Le graphène s'est avéré être un matériau fascinant, aux propriétés électroniques exceptionnelles et donne lieu, depuis 2004, à des recherches variées à la fois en physique fondamentale et en physique appliquée.
IV.A - Diagramme de phases du carbone
Le carbone solide existe sous deux variétés allotropiques aux propriétés physico-chimiques très différentes : le diamant (dur, cassant, transparent, isolant) et le graphite (mou, noir, conducteur). On donne sur la figure 8 le diagramme d'état du carbone.

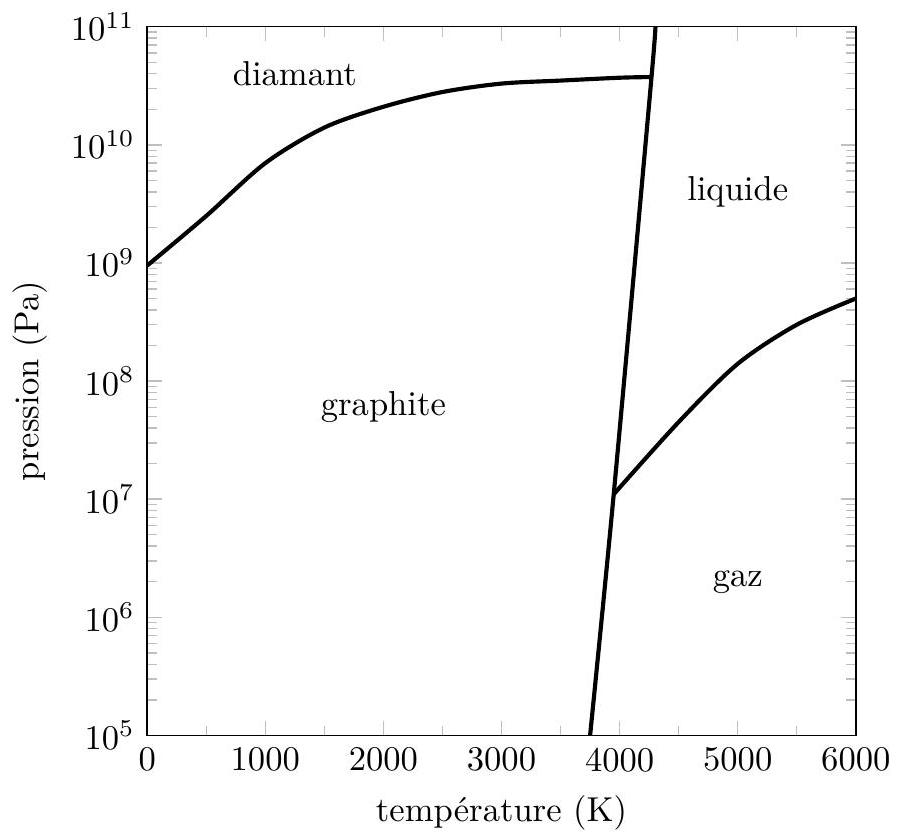

Figure 8 Diagramme de phases du carbone
IV.A.1) Quelle est la forme stable du carbone à 0^∘C sous 1 bar ?
IV.A.2) Sous quelles pressions le graphite peut-il se transformer en diamant ? Où peut-on rencontrer de telles pressions?
IV.A.3) Comment expliquer que des diamants puissent être achetés dans des bijouteries ?
IV.B - Structure cristallographique du diamant
Le diamant cristallise dans une structure cubique telle que les atomes de carbone forment un réseau cubique à faces centrées et occupent un site tétraédrique sur deux en alternance.
IV.B.1) Dessiner la maille du diamant.
IV.B.2) Quelle est la compacité de l'édifice en supposant qu'il y a tangence entre atomes de carbone les plus proches?
IV.B.3) La masse volumique du diamant vaut 3520 kg ⋅ m^(− 3). En déduire la distance séparant deux atomes de carbone.
IV.C - Structure cristallographique du graphite et comparaison
Le graphite présente une structure en feuillets superposés de type ABAB . Au sein d'un même feuillet, les carbones ont une géométrie trigonale plane avec des angles de 120^∘ et des longueurs de liaison de 141 pm . La maille hexagonale associée à la structure est représentée figure 9 .

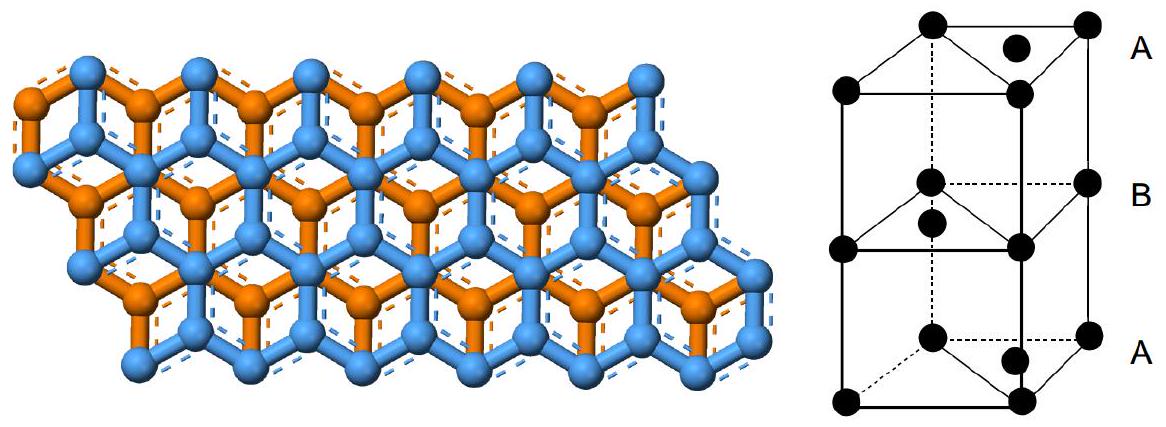

Figure 9 À gauche: représentation schématique des feuillets du graphite vus de dessus. À droite : maille hexagonale du graphite
IV.C.1) Déterminer le nombre d'atomes en propre par maille.
IV.C.2) La densité du graphite étant comprise entre 2,09 et 2,23 , en déduire une fourchette pour la distance entre deux feuillets.
IV.C.3) En comparant les différentes distances entre atomes de carbone rencontrées dans cette partie, discuter la nature des liaisons C-C dans le diamant, dans les feuillets du graphite et entre les feuillets du graphite. Commenter.
IV.D - Du graphite au graphène
Le graphène correspond à un unique feuillet d'atomes de carbones constituant le graphite. La figure 10 explique comment obtenir un tel feuillet à partir d'un bloc de graphite (tiré d'une mine de crayon par exemple) et d'un morceau de ruban adhésif.

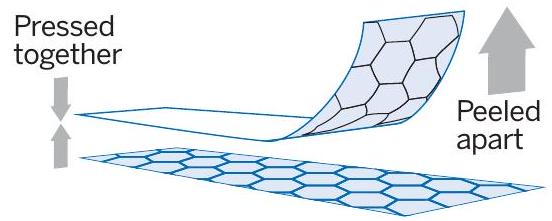

2 This layer of carbon is thinned further by pressing it on to other layers of tape
3 The tape is finally pressed on to a very smooth substrate such as silicon then peeled off, leaving a graphene layer a single atom thick

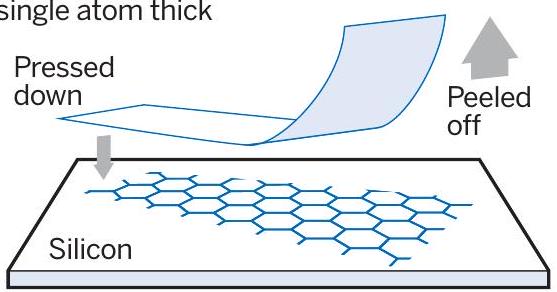

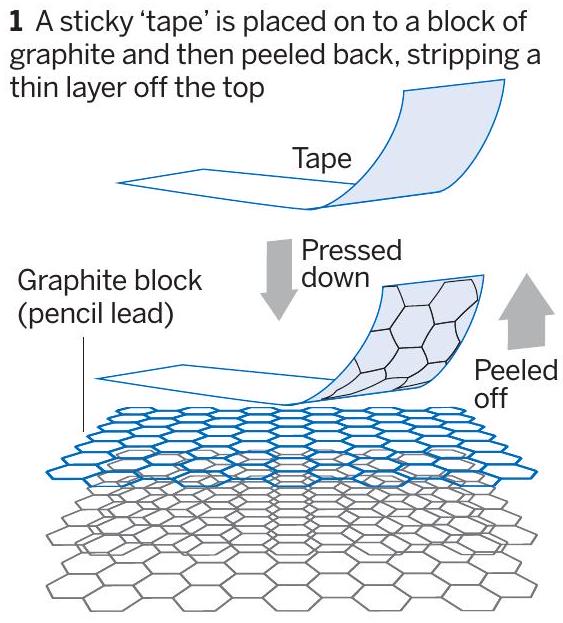

Figure 10 Illustration extraite de l'article Faster, stronger, bendier de Clive Cookson, publié dans Financial Times du 28 janvier 2013
IV.D.1) À partir d'arguments qualitatifs uniquement, justifier la faisabilité d'un tel procédé.
IV.D.2) Dans le domaine de la recherche, le graphène est particulièrement étudié pour ses propriétés électroniques exceptionnelles. Comment expliquer simplement les propriétés conductrices du graphène ?
Ne rien porter sur cette feuille avant d＇avoir complètement rempli l＇entête
Feville ◻ ／ ◻
Figure A Résultats de la simulation numérique pour V_p = 2, 0 m ⋅ s^(− 1) ．
Figure B Résultats de la simulation numérique pour V_p = 20 m ⋅ s^(− 1) ．
Annexe - Une expérience de mesure de la biréfringence du Scotch ^®
Présentation du dispositif
Afin d'observer le phénomène de biréfringence du Scotch ^®, nous avons réalisé une boîte dans laquelle nous avons glissé deux polariseurs croisés de part et d'autre d'une plaque de verre circulaire pouvant pivoter autour d'un axe horizontal. Sur cette plaque de verre est collé du Scotch ^® avec différentes épaisseurs (voir photo ci-dessous). L'ensemble est éclairé par un faisceau parallèle de lumière blanche.
Figure 1 Notre boîte (la lumière entre par la gauche et sort par la droite).
Nous avons commencé par analyser spectralement la lumière à la sortie de l'analyseur et ce pour une, deux, trois, ..., épaisseurs de Scotch ^®. Pour chaque épaisseur, la plaque de verre est orientée de sorte que les lignes neutres du Scotch ^® soient orientées de 45^∘ par rapport aux axes du polariseur et de l'analyseur (car c'est dans cette position que les contrastes sont les plus importants). Puis nous avons mesuré la différence d'indice entre les deux lignes neutres du Scotch ^®.
Observations des spectres
Pour faire cette étude, nous avons utilisé un spectrogoniomètre. La lumière entre dans le collimateur et se dirige vers la plate-forme sur laquelle on place un réseau (ou un prisme) qui décompose la lumière. Le spectre de cette lumière peut ensuite être observé à l'aide d'une lunette. Avec un tel appareil, on peut, en pointant la lunette sur une raie d'émission ou d'absorption, relever la position de cette dernière.
Figure 2 Schéma du spectrogoniomètre (vue de dessus).
En observant les spectres de la lumière après l'analyseur pour une ou deux épaisseurs de Scotch ^®, on remarque que les spectres sont continus. On observe à partir de trois épaisseurs une première raie d'absorption. Nous avons alors décidé de porter le nombre d'épaisseurs de Scotch ^® à dix afin d'observer plusieurs raies d'absorption.
Étalonnage du spectrogoniomètre
Nous avons tout d'abord mesuré avec la graduation du socle les positions des raies d'émission d'une lampe à vapeur de zinc et d'une lampe à vapeur de mercure. Nous avons ensuite calculé le sinus des angles trouvés à
l'aide du goniomètre pour chaque raie d'émission et y avons associé les longueurs d'onde correspondantes grâce aux tables de valeurs.
Source
Valeur de l'angle sur le goniomètre (en ^∘ )
Sinus de cet angle
Longueur d'onde de la raie d'émission (en nm)
Lampe à vapeur de zinc
16,33
0,281
468,0
16,48
0,284
472,0
16,78
0,289
480,0
22,37
0,380
637,0
Lampe à vapeur de mercure
15,23
0,263
435,8
19,12
0,328
546,1
20,23
0,346
576,6
20,28
0,347
579,1
À l'aide d'un logiciel de traitement des données, nous avons tracé la courbe d'étalonnage du sinus des angles en fonction des longueurs d'onde correspondantes. Cette courbe est une droite.
Mesure de la biréfringence du Scotch ^®
Nous avons ensuite repris l'analyse spectrale de la lumière sortant de l'analyseur après avoir traversé dix épaisseurs de Scotch ^®. Nous avons ainsi pu mesurer les valeurs des angles pour les raies d'absorption et avons calculé leur sinus. Grâce à la courbe d'étalonnage nous avons alors déterminé les longueurs d'onde correspondant à ces raies.
Valeur de l'angle sur
le goniomètre (en^∘)
Sinus de cet angle
Longueur d'onde
correspondante (en nm)
15,13
0,261
433,4
17,25
0,297
494,9
20,03
0,343
573,2
24,03
0,407
680,0
Grâce à ces mesures nous avons la possibilité désormais de déterminer la différence des indices dans le Scotch ^((B)). À l'aide de notre simulation informatique utilisant un logiciel de géométrie dynamique et pour les longueurs d'onde ci-dessus, nous avons recherché la différence d'indice entre l'indice n_0 et l'indice n_e pour laquelle il y a absorption de la radiation par le système {polariseur-Scotch ^®-analyseur}. Nous avons considéré l'indice n_0 comme égal à 1 , et nous avons joué sur la valeur de l'indice n_e jusqu'à obtenir l'extinction de la lumière. Voilà les valeurs obtenues:
Longueur d'onde (en nm)
Indice n_e
433,4
1,0175
494,9
1,0146
573,2
1,01253
680,0
1,01118
Nous avons finalement fait la moyenne de toutes ces valeurs, et nous obtenons:
Δn = n_e − n_0 = 0, 0139
Données numériques
Divers
Constante des gaz parfaits : R = 8, 314 J ⋅ mol^(− 1) ⋅ K^(− 1)
L'air est considéré comme un mélange gazeux dont les fractions molaires sont 20% de O_2 et 80% de N_2
Masse volumique de l'eau liquide : ρ = 1, 0 × 10^3 kg ⋅ m^(− 3)
Extrait du tableau périodique
Numéro atomique
1
6
8
16
17
Symbole
H
C
O
S
Cl
Masse molaire atomique (g ⋅ mol^(− 1))
1
12
16
32,1
35,5
Potentiels rédox standard à 298 K
Les espèces non attachées à un couple rédox seront supposées électro-inactives dans les conditions de l'énoncé.
Fe_((aq))^(2 +)/Fe_((s))
H_((aq))^+/H_(2(g))
Cu_((aq))^(2 +)/Cu_((s))
NO_(3(aq))^−/NO_((g))
O_(2(g))/H_2 O_((ℓ))
E^∘(V)
− 0, 44
0
0,34
0,96
1,23
Grandeurs thermodynamiques à 298 K
S_((α))
O_(2(g))
N_(2(g))
SO_(2(g))
SO_(3(g))
Δ_f H^∘(kJ ⋅ mol^(− 1))
0
0
0
-297
-396
S_m^∘(J ⋅ mol^(− 1) ⋅ K^(− 1))
31,8
205
192
248
257
Questions fréquentes
4 questions
Sur quoi porte le sujet de physique-chimie 2 Centrale MP 2017 ?
Afficher ou masquer la section
Sur quoi porte le sujet de physique-chimie 2 Centrale MP 2017 ?
+
Le sujet porte sur les propriétés d'un ruban adhésif : pelage mécanique, préparation chimique du substrat, mesure de biréfringence optique et obtention de graphène par exfoliation.
Ce sujet de physique-chimie 2 Centrale MP 2017 est-il difficile ?
+
Le jury indique que la technicité requise reste modérée, mais que la partie III.B, sur la propagation d'une onde polarisée, est sans doute la plus difficile du problème.
Quelles sont les erreurs les plus fréquentes relevées par le jury sur ce sujet Centrale physique-chimie 2 MP 2017 ?
+
Le jury relève des confusions entre l'action du support et du ressort en mécanique, entre interférences et franges en optique, et une structure du graphite souvent mal représentée.
Quels chapitres réviser pour ce sujet Centrale physique-chimie 2 MP 2017 ?
+
Il faut maîtriser la mécanique du solide et le frottement, la thermodynamique chimique, l'optique ondulatoire et la cristallographie du diamant et du graphite.
Pas de description pour le moment
Commentaires• Centrale Physique Chimie 2 MP 2017
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même année, CCINPCCINP Physique Chimie MP 2017CCINP · 2017Corrigé
Même année, E3AE3A Physique Chimie MP 2017E3A · 2017Corrigé
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
