Centrale Physique Chimie 1 MP 2017Sujet, corrigé et rapport du jury

Q: Sur quels chapitres porte le sujet Centrale physique-chimie 1 MP 2017 ?

Il mobilise le théorème de Gauss pour la gravitation, la mécanique du point avec traînée, puis la mécanique quantique : équation de Schrödinger, états stationnaires, effet tunnel et référentiel non galiléen.

Q: Quelles erreurs le jury de Centrale physique-chimie 1 MP 2017 a-t-il le plus relevées ?

Un théorème de Gauss énoncé sans phrase, la confusion entre état stationnaire et onde stationnaire, un graphe log-log mal exploité, des erreurs sur le référentiel non galiléen et des chiffres significatifs inadaptés.

Q: Comment sont notées les questions ouvertes de Centrale physique-chimie 1 MP 2017 ?

Le jury a récompensé les hypothèses clairement exposées et les résultats obtenus, même faux, ainsi que la discussion de leur pertinence. Le barème tient compte du temps que demandent ces questions.

Q: Le sujet Centrale physique-chimie 1 MP 2017 est-il difficile ?

La première partie, de mécanique classique, est sans difficulté majeure selon le jury. La seconde, de mécanique quantique, est de difficulté croissante et seul un petit nombre de candidats a presque fini.

Pas encore noté

Gravitation : théorème de Gauss
Mécanique du point : chute libre et force de traînée
Statique des fluides : modèle de l'atmosphère isotherme
Mécanique quantique : états stationnaires et équation de Schrödinger
Puits de potentiel infini et effet tunnel
Changement de référentiel : référentiel non galiléen en translation
Résonance et graphes en échelle logarithmique

Explorer les annales

BanqueCentrale Année2017 FilièreMP MatièrePhysique-Chimie

Annales Centrale MP Physique-Chimie Centrale MP 2017 MP Physique-Chimie Physique-Chimie 2017

Téléchargements

Télécharger le sujet (PDF)

Corrigé sur Discord

Rapport du jury Lire en ligne LaTeX Word

Présentation du sujet

Difficulté moyenne

Mouvements dans le champ de pesanteur terrestre : saut de Felix Baumgartner et neutrons quantiques (expérience qBounce)

Le sujet étudie deux mouvements dans le champ de pesanteur, en deux parties indépendantes. La première établit le champ de gravitation terrestre par le théorème de Gauss puis analyse, à partir de documents, le saut supersonique de Felix Baumgartner. La seconde détermine les états stationnaires d'un neutron au-dessus du sol, d'abord par une approche semi-classique puis par l'équation de Schrödinger, avant d'expliquer l'expérience qBounce qui mesure l'intensité de la pesanteur.

1Partie I.A : champ de pesanteur créé par la Terre immobileThéorème de Gauss pour la gravitation, symétries et invariances, champ à l'intérieur et à l'extérieur de la Terre et masse de la Terre.
2Partie I.B : le saut de Felix BaumgartnerQuestions ouvertes appuyées sur deux documents : altitude minimale du saut et mouvement avec traînée dans une atmosphère isotherme.
3Partie II.A : échelle caractéristique de hauteurÉnergie potentielle du neutron, échelle de hauteur caractéristique et probabilité de présence classique.
4Partie II.B : approche semi-classiqueRègle de quantification de Bohr-Sommerfeld et trajectoire dans le plan de phase.
5Partie II.C : états stationnaires par l'équation de SchrödingerÉquation de Schrödinger adimensionnée, conditions aux limites, fonction d'Airy et densité de probabilité de présence.
6Partie II.D : spectroscopie résonante gravitationnelleNiveaux d'énergie dans un guide à neutrons, effet tunnel, référentiel non galiléen lié à un miroir oscillant et résonance.

Difficulté moyenne. Le jury décrit une partie I de mécanique sans difficulté majeure et une partie II de difficulté croissante, qu'un petit nombre de candidats a presque terminée.

Ce qu'a observé le jury

6 erreurs relevées

Théorème de Gauss énoncé sans phrase · Plan de phase oublié · Durée passée entre deux altitudes

Les documents n'ont pas déstabilisé les candidats, qui ont tous abordé les deux parties dans l'ordre. Près de 60 % ont réussi la première partie, tandis que la partie II, de difficulté croissante, a permis de différencier les candidats. La plupart maîtrisent le cours nécessaire, mais la présentation, la rédaction et les chiffres significatifs restent insuffisants dans beaucoup de copies.

Les erreurs les plus sanctionnées

1
Théorème de Gauss énoncé sans phraseI.A.1
Énoncer signifie faire une phrase ; il faut aussi soigner les signes, ne pas oublier le facteur 4 et ne retenir que les plans de symétrie utiles.
« Énoncer signifie « faire une phrase ». »
2
Plan de phase oubliéII.B
Le calcul de l'intégrale de l'approche semi-classique nécessitait un schéma de la trajectoire dans le plan de phase, que la plupart n'ont pas fait.
3
Durée passée entre deux altitudesII.A.3
Plus de la moitié des candidats a eu du mal à calculer cette durée, et certains ont proposé sans justification une loi de probabilité de type Maxwell-Boltzmann.
4
État stationnaire confondu avec onde stationnaireII.C.1
Cette confusion a valu la note 0 à de nombreux candidats sur la définition, malgré la clémence du jury.
5
Graphe log-log mal luII.D.1c
Beaucoup n'ont pas retrouvé la pente de -2 et ont parlé de décibels par décade.
6
Référentiel non galiléen et résonanceII.D.3a, II.D.3e
Le référentiel lié au miroir est en translation rectiligne non uniforme, pas en rotation ; la résonance correspond à un maximum d'amplitude, pas à un déphasage de π.

Ce qui a été bien réussi

Près de 60 % des candidats ont abordé la première partie avec réussite, jusqu'à la masse de la Terre.
Les documents ont été bien exploités pour en extraire les informations utiles.
La question peu guidée II.D.2a a été réussie par plus de 80 % des candidats.
Une grande majorité maîtrise le théorème de Gauss appliqué à la gravitation, la chute libre et les niveaux d'énergie dans un puits infini.

Conseils du jury

Ne pas confondre copie et brouillon : rédiger en phrases complètes et encadrer les résultats.
Donner les applications numériques avec trois chiffres significatifs, comme les données de l'énoncé.
Dans les questions ouvertes, exposer clairement ses hypothèses, aboutir à un résultat et discuter sa pertinence.
Utiliser spontanément schémas et graphes, en commençant par renseigner les axes et l'origine.
Lire l'énoncé attentivement, y compris le formulaire donné en fin de sujet.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

Mouvements dans le champ de pesanteur terrestre

Ce sujet propose l'étude de mouvements dans le champ de pesanteur terrestre, à différentes échelles d'énergie et de longueur. Selon les cas étudiés, ces mouvements seront décrits par la mécanique classique ou quantique.
On propose dans un premier temps de modéliser le champ de pesanteur terrestre et d'étudier la dynamique du saut supersonique de Felix Baumgartner. La seconde partie de ce sujet, indépendante de la première, concerne l'étude du mouvement de neutrons dans le champ de pesanteur terrestre. Une application à la mesure de l'intensité du champ de pesanteur est proposée.
Un ensemble de valeurs numériques et un formulaire sont disponibles en fin d'énoncé. Il est conseillé de les lire avant de commencer à traiter le sujet.
Certaines questions, peu ou pas guidées, demandent de l'initiative de la part du candidat. Leur énoncé est repéré par une barre en marge. Il est alors demandé d'expliciter clairement la démarche, les choix et de les illustrer, le cas échéant, par un schéma. Le barème valorise la prise d'initiative et tient compte du temps nécessaire à la résolution de ces questions.

I Un saut supersonique

I.A - Champ de pesanteur créé par la Terre immobile

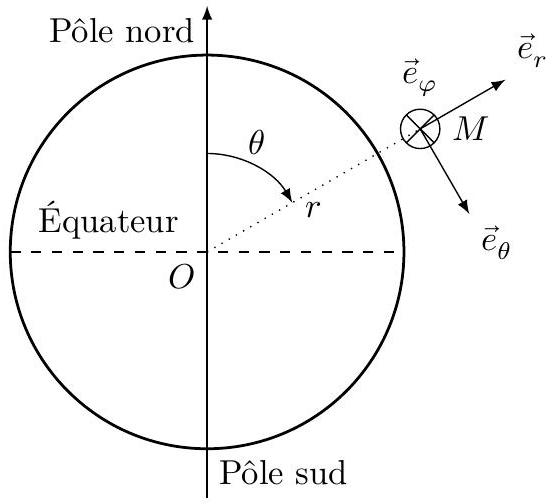

On modélise la Terre par une boule immobile de centre

O

, de rayon

R_T

et de masse totale

M_T

uniformément répartie en volume. Un point

M

est repéré grâce à ses coordonnées sphériques (

r, θ, φ

) dans la base (

O; e⃗_r, e⃗_θ, e⃗_φ

) (figure 1).
On note

g⃗(M)

le champ de pesanteur que la Terre crée en un point

M

. Sa norme, notée

g(M)

, est appelée intensité du champ de pesanteur.
I.A.1) Énoncer le théorème de Gauss appliqué à la gravitation.
I.A.2) Après un examen précis des propriétés de symétrie et d'invariance de la distribution de masse, établir l'expression de

g⃗(M)

à l'extérieur comme à l'intérieur de la Terre.
I.A.3) En utilisant les valeurs numériques fournies en fin d'énoncé, donner une valeur numérique de la masse de la Terre

M_T

Figure 1

I.B - Le saut de Felix Baumgartner

Document 1 : le saut supersonique de Felix Baumgartner
D'après J.M. Colino et al., étude dynamique d'un mémorable plongeon en chute libre, Physics Today, Avril 2014.

Le saut de tous les records

Le 14 octobre 2012, Felix Baumgartner effectue, dans l'atmosphère terrestre, un plongeon hors-norme : les records de tous ses prédécesseurs sont battus. Baumgartner fut tout d'abord hissé jusqu'à une altitude voisine de 39 km grâce à un ballon d'hélium. Un appareil GPS, fixé sur sa poitrine, permit de suivre précisément sa position au cours du saut.
En février 2013, les organisateurs de cette mission rendirent publiques ces données. Confirmées par la fédération internationale des sports aériens, elles montrent que Baumgartner a établi trois records. Premièrement, il a atteint une vitesse maximale de

1357, 6 km \cdot h^(- 1)

, supérieure de

11%

à la vitesse du son dans l'air (prise égale à

340 m \cdot s^(- 1)

). Il s'agit de la plus grande vitesse verticale jamais atteinte sans dispositif de

Figure 2 Felix Baumgartner au départ de son saut

stabilisation. Deuxièmement, Baumgartner a sauté d'une altitude record de

38, 9694 km

. Enfin, il est resté en chute libre sur une hauteur record de

36, 4026 km

Une affaire de trainée

Les corps qui chutent vers la surface terrestre ne le font pas sous la seule action de la pesanteur. Ils sont aussi soumis à une force dirigée dans le sens opposé à la vitesse, exercée par l'air atmosphérique. Cette force, appelée force de trainée, est proportionnelle au carré de la vitesse. Elle est donnée par la relation

F_D = KAρv^2

, où

A

est l'aire de l'objet projeté sur un plan orthogonal à la direction du mouvement,

ρ

la masse volumique de l'air et

K

une constante.

Quelques détails sur le saut de Baumgartner

Les données enregistrées pendant le saut montrent qu'initialement, la composante de la vitesse de Baumgartner parallèle au sol est nulle. Comme l'air est raréfié en haute altitude, la force de traînée joue peu au début du saut et l'accélération de Baumgartner s'identifie quasiment à l'intensité du champ de pesanteur. Ensuite, au fur et à mesure que la vitesse augmente et que l'altitude diminue, l'action de l'air devient de plus en plus importante et la force de trainée équilibre le poids. La vitesse terminale de Baumgartner atteint

79, 4 m \cdot s^(- 1)

Document 2 : le modèle de l'atmosphère isotherme

Sous l'effet de la pesanteur, les molécules constitutives de l'air ont tendance à tomber vers le sol. L'agitation thermique a un effet antagoniste et tend à uniformiser la distribution des molécules dans l'atmosphère. Lorsqu'on assimile l'air à un gaz parfait et que l'on considère la température et la pesanteur uniformes dans l'atmosphère, il en résulte une distribution d'équilibre, caractérisée par le champ de masse volumique suivant, qui ne dépend que de l'altitude

z

comptée depuis le sol :

ρ(z) = ρ_0 exp(- (M_a gz)/(RT))

où

ρ_0

désigne la masse volumique au niveau du sol en

z = 0, R

la constante des gaz parfaits,

T

la température de l'atmosphère,

M_a

la masse molaire de l'air et

g

l'intensité du champ de pesanteur.

Il est légitime de se demander pourquoi il est nécessaire de hisser le sauteur à une altitude aussi élevée afin d'atteindre la vitesse du son.
I.B.1) Quelle devrait être l'altitude minimale de départ si le sauteur, voulant atteindre la vitesse du son, n'était soumis qu'à la force de pesanteur?
I.B.2) En exploitant les documents 1 et 2, donner une estimation de la hauteur minimale de saut qui permet d'atteindre la vitesse du son au cours de la chute. Le choix de certaines valeurs numériques relève de votre initiative. Comparer l'estimation obtenue à l'altitude de départ de Felix Baumgartner et discuter les hypothèses que vous aurez retenues.

II États stationnaires d'un neutron dans le champ de pesanteur

La prise en compte de la gravitation dans les phénomènes quantiques est un champ actif important de recherche en physique. Les enjeux en question concernent, entre autres, le test de la robustesse de la loi de Newton et de l'égalité des masses inertielle et gravitationnelle à l'échelle de l'infiniment petit, ou encore la découverte de la matière noire.
On cherche à déterminer les niveaux d'énergie d'un neutron dans le champ de pesanteur terrestre. Par leur mesure, on peut accéder à la valeur de l'intensité du champ de pesanteur, supposée uniforme dans toute la suite du sujet.

II.A - Échelle caractéristique de hauteur

Examinons l'expérience représentée sur la figure 3. Une particule de masse

m

est lâchée depuis une hauteur

H

dans le champ de pesanteur terrestre, avec une vitesse initiale nulle. Elle est soumise à la seule force de pesanteur. Le sol en

z = 0

est impénétrable et correspond à une barrière de potentiel d'amplitude infinie. On suppose que le rebond sur le sol se fait sans perte d'énergie mécanique, la vitesse verticale voyant son sens changer mais pas sa norme. L'axe (Oz) est vertical ascendant.
II.A.1) Donner l'expression de l'énergie potentielle de pesanteur

V(z)

de la particule. On suppose

V(0) = 0

. Que peut-on dire de l'énergie mécanique de la particule au cours de son mouvement ? Représenter

V(z)

en fonction de

z

sur un

Figure 3 Chute libre depuis une hauteur

H

graphe et y faire figurer l'énergie mécanique

E

.
II.A.2) On se place dans le cadre de la mécanique classique. Déterminer l'expression de l'énergie cinétique de la particule à une altitude

z

quelconque comprise entre 0 et

H

. L'exprimer en fonction de

m, g, H

z

.
II.A.3) Toujours dans le cadre de la mécanique classique, quelles sont les altitudes accessibles à la particule ? Afin de compléter votre réponse, définir et calculer la probabilité de présence classique

dP_(cl)(z)

de la particule entre les altitudes

z

z + dz

. On précise que la probabilité de présence entre

z

z + dz

est proportionnelle à la durée passée par la particule entre ces deux altitudes. On veillera à normaliser correctement cette loi de probabilité de présence. Représenter sur un graphe

(dP_(cl))/(dz)

en fonction de

z

. Commenter qualitativement le graphe obtenu.
II.A.4) On définit la grandeur suivante :

ℓ_g = ((ℏ^2)/(2gm^2))^(1/3)

. Quelle est sa dimension ?
II.A.5) En déduire l'expression du quantum d'énergie potentielle de pesanteur

ε_g

en fonction de

m, g

ℓ_g

II.A.6) Application numérique

Donner les valeurs numériques de

ℓ_g

et de

ε_g(eneV)

pour un neutron.
II.A.7) Le tableau 1 présente les caractéristiques de différents neutrons. Quel type de neutron vous paraît le mieux adapté à la mise en évidence expérimentale de

ℓ_g

? Justifier la réponse.

	Neutron de fission	Neutron thermique	Neutron froid	Neutron ultrafroid
Énergie	2 MeV	25 meV	3 meV	$< 100neV$
Vitesse	$10^7 m \cdot s^(- 1)$	$2200 m \cdot s^(- 1)$	$800 m \cdot s^(- 1)$	$≃ 5 m \cdot s^(- 1)$

Tableau 1 Catégories de neutrons

II.B - Approche semi-classique

Document 3 : Règle de quantification de Bohr-Sommerfeld

D'après A. Messiah, Mécanique Quantique, tome 1, Dunod.

Les premières expériences sur les atomes au début du vingtième siècle avaient permis de révéler la nature discrète de leurs niveaux d'énergie. Cependant, les lois de la mécanique classique ne permettaient pas de rendre compte de ce fait expérimental et prévoyaient une distribution continue des énergies possibles.
Pour rendre compte de la quantification de l'énergie, Bohr et Sommerfeld proposent le procédé suivant : on admet que la particule suit les lois de la mécanique classique et on ne retient que les solutions qui vérifient une règle de quantification ad hoc.
Considérons l'exemple d'un oscillateur harmonique dont le mouvement est contraint de se faire le long d'un axe (

Ox

). En notant

ω

la pulsation propre de l'oscillateur et

m

sa masse, son énergie mécanique s'exprime par

E = (p_x^2)/(2m) + 1/2mω^2 x^2

, où

p_x

x

représentent respectivement la quantité de mouvement et l'abscisse de l'oscillateur unidimensionnel.

Figure 4 Orbite de phase d'un oscillateur harmonique d'énergie

E

Cette relation définit, dans l'espace des phases (

p_x, x

), une courbe fermée associée à la valeur de

E

, c'est l'orbite de phase. Pour l'oscillateur harmonique, cette courbe est une ellipse (voir figure 4). L'aire intérieure à l'orbite de phase est égale à l'action

S

de l'oscillateur :

S = \oint p_x(x)dx = 2πE/ω

Selon Bohr et Sommerfeld, les seules énergies permises sont celles pour lesquelles l'action

S

est un multiple entier de la constante de Planck

h

. Cela se traduit par la règle de quantification de Bohr-Sommerfeld:

S = \oint p_x(x)dx = nh avec n \in ℕ^*

Pour l'oscillateur harmonique, cette condition donne comme expression approchée des énergies possibles de l'oscillateur :

E_n = nℏω

.
La règle de quantification de Bohr-Sommerfeld constitue une approximation, dite semi-classique, qui est acceptable lorsque les variations spatiales de la longueur d'onde de de Broglie de la particule sont faibles.

Dans le régime de chute libre quantique, les énergies possibles d'un neutron dans le champ de pesanteur forment un spectre discret. Chaque niveau d'énergie peut être repéré par un entier

n \in ℕ^*

et correspond à une hauteur

H_n

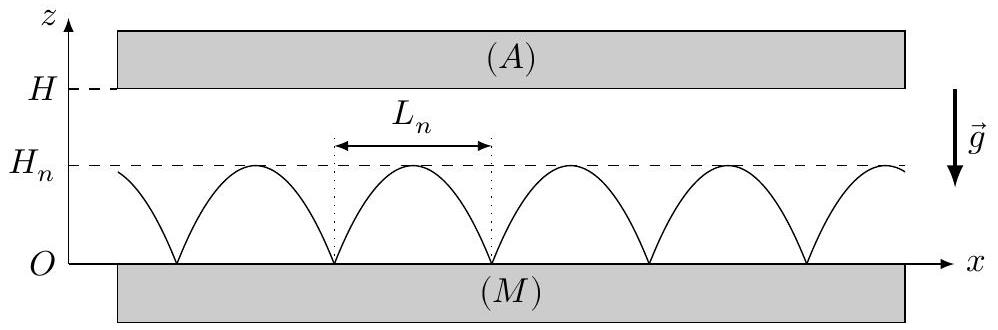

. De façon imagée, on peut dire que si la particule de la figure 3 est un neutron, les hauteurs de rebond

H

sont quantifiées et ne peuvent prendre que les valeurs discrètes

H_n

.
En utilisant le document 3 , proposer une expression approchée des niveaux d'énergie

E_n

d'un neutron dans le champ de pesanteur en mettant en œuvre une approche semi-classique.

II. $C$ - Détermination des états stationnaires par résolution de l'équation de Schrödinger

On propose maintenant de déterminer les états stationnaires d'un neutron d'énergie

E

et de masse

m

dans le champ de pesanteur au-dessus de la surface

z = 0

par résolution de l'équation de Schrödinger. La fonction d'onde qui décrit le mouvement du neutron est :

ψ(z, t) = φ(z)exp(- i(Et)/ℏ)

. On admet que la fonction d'onde propre

φ(z)

est solution de l'équation de Schrödinger indépendante du temps qui est rappelée dans le formulaire.

Le neutron ne peut pas pénétrer dans le sol dont la surface constitue une barrière de potentiel d'amplitude infinie. On considère donc que

V(z < 0) \to + \infty

et que pour

z ⩾ 0, V(z)

conserve la même expression qu'à la question II.A.1.
II.C.1) Qu'est-ce qu'un état stationnaire ?
II.C.2) Écrire l'équation de Schrödinger indépendante du temps sous forme adimensionnée en utilisant l'altitude adimensionnée

ζ = z/(ℓ_g)

et l'énergie adimensionnée

ε = E/(ε_g)

.
Dans la suite, on utilisera aussi bien les variables sans dimension

ζ

ε

que les grandeurs dimensionnées correspondantes

z

E

.
II.C.3) Quelles sont les conditions aux limites qui s'imposent à

φ(ζ)

?
II.C.4) La solution acceptable de l'équation de Schrödinger indépendante du temps adimensionnée s'écrit

φ(ζ) = NAi(ζ - ε)

où

N

est un facteur de normalisation (qui n'est pas à calculer). Toutes les informations utiles sur la fonction d'Airy Ai (représentation graphique, liste des trois premiers zéros et comportement asymptotique en

+ \infty

) sont données dans le formulaire en fin d'énoncé.
Donner les valeurs numériques des niveaux d'énergie

ε_n = E_n/ε_g

pour les deux premiers niveaux d'énergie (

n = 1

et 2 ). Comparer avec les valeurs approchées obtenues à la question II.B.
II.C.5) Représenter l'allure de la densité de probabilité de présence d'un neutron en fonction de

z

pour les deux premiers niveaux d'énergie. On explicitera la démarche suivie. Quelle(s) différence(s) notable(s) peut-on relever par rapport au cas classique (question II.A.3) ?

II.D - Spectroscopie résonante gravitationnelle

Document 4: l'expérience qBounce

La mesure des niveaux d'énergie d'un neutron dans le champ de pesanteur permet d'accéder à la valeur de l'intensité du champ de pesanteur. La comparaison entre les mesures et la modélisation théorique permet de valider la théorie de la gravitation aux échelles considérées.
L'expérience qBounce permet de mesurer précisément les niveaux d'énergie des états stationnaires d'un neutron dans le champ de pesanteur terrestre. Elle est réalisée au moyen du dispositif schématisé sur la figure 5.

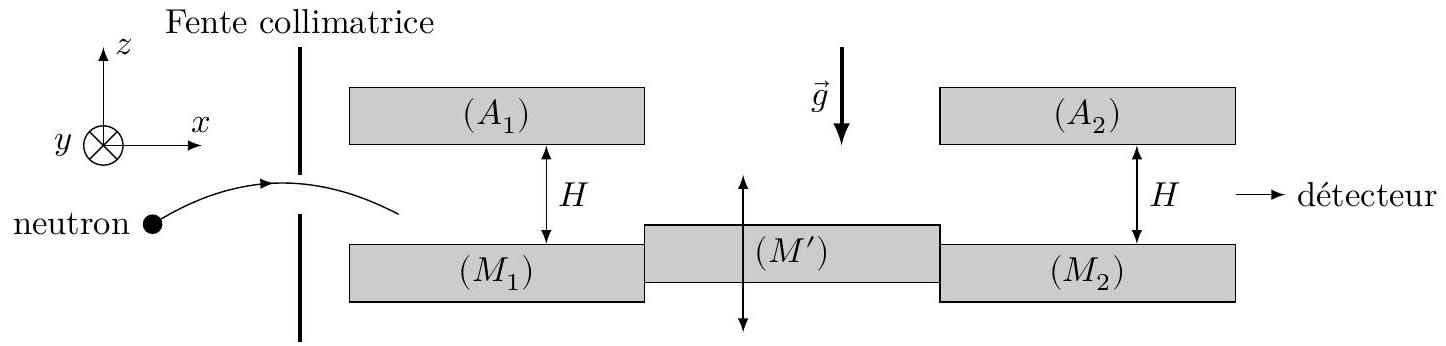

Figure 5 Schéma du dispositif expérimental de l'expérience qBounce. D'après T. Jenke et al., Realization of gravity resonance spectroscopy technique, Nature Physics 7, 468-472 (2011)

Le dispositif expérimental est constitué des éléments successifs suivants :

une fente collimatrice, à travers laquelle les neutrons sont injectés dans le dispositif ;
un premier guide, constitué d'un miroir à neutrons ( $M_1$ ) (verre optique poli) sur sa partie basse et d'un élément absorbeur de neutrons ( $A_1$ ) sur la partie haute du guide (figure 5). Le miroir et l'absorbeur sont séparés d'une hauteur $H = 25, 5μ m$ . Ce guide a une longueur (selon $Ox$ ) $D = 15, 0 cm$ . On le suppose invariant par translation dans l'autre direction horizontale ( $Oy$ ) ;
un miroir à neutrons ( $M^'$ ), de longueur horizontale $d = 20, 0 cm$ selon ( $Ox$ ) et dont la position oscille verticalement à la pulsation $Ω$ , de sorte que l'accélération verticale de la surface réfléchissante par rapport au référentiel terrestre (supposé galiléen) s'écrit : $a(t) = a_0 cos(Ωt)$ . Ce miroir est aussi invariant par translation selon l'autre direction horizontale ( $Oy$ ) ;
un second guide $(M_2)(A_2)$ , identique au premier ;
un détecteur de neutrons à la sortie du dispositif.

Les neutrons traversent le dispositif avec une vitesse horizontale

v_x = 6, 50 m \cdot s^(- 1)

qui reste inchangée tout le long du dispositif.

Certaines valeurs numériques nécessaires à la résolution des questions suivantes figurent dans le document 4 .

II.D.1) Niveaux d'énergie dans le guide à neutrons

Dans un guide, on décrit le mouvement du neutron, dans le référentiel terrestre supposé galiléen, par une fonction d'onde de la forme :

ψ_I(z, t) = φ_I(z)exp(- i(Et)/ℏ)exp(i(kx - ωt))

avec

ω = (ℏk^2)/(2m)

. Cette fonction d'onde doit vérifier l'équation de Schrödinger rappelée à la fin du sujet.
a) Que décrit le facteur

exp(i(kx - ωt))

? Montrer que

φ_I(z)

est solution d'une équation de Schrödinger indépendante du temps, associée à une énergie

E

.
Les conditions aux limites qui s'imposent à

φ_I(z)

sont :

φ_I(z = 0) = 0

φ_I(z = H) = 0

. Elles entraînent une quantification de l'énergie

E

. On note

E_n(n \in ℕ^*)

chacune des valeurs autorisées.
b) Dans cette question uniquement, on néglige l'influence de la gravité

(V(z) = 0)

. Justifier qu'alors le spectre d'énergie est celui du puits de potentiel infiniment profond de largeur

H

.
On note

E_(\infty, n)

les valeurs correspondantes, avec

n \in ℕ^*

. Donner l'expression de

E_(\infty, n)

en fonction de

H, m, ℏ

n

.
c) La figure 6 donne une représentation de l'énergie adimensionnée

ε_1 = E_1/ε_g

du niveau fondamental en fonction de

H/ℓ_g

dans une échelle logarithmique. Ces valeurs ont été obtenues par une résolution numérique.

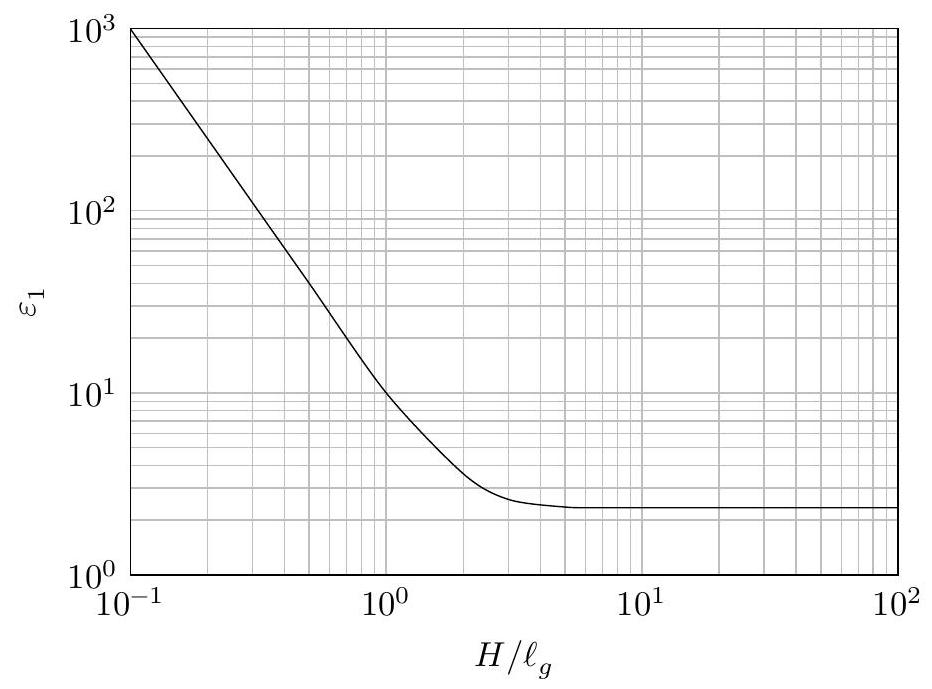

Figure 6 Évolution de l'énergie adimensionnée du niveau fondamental en fonction de la hauteur adimensionnée du guide (échelle logarithmique)

Déterminer la pente de l'asymptote dans la limite

H≪ℓ_g

et interpréter le résultat. Quelle valeur de

ε_1

retrouve-t-on dans la limite

H≫ℓ_g

?
d) Utiliser la figure 6 pour déterminer la valeur de l'énergie adimensionnée

ε_1

du niveau fondamental d'un neutron qui évolue dans le guide.

II.D.2) Absorption sélective des neutrons dans le guide

Afin de modéliser simplement l'absorption des neutrons dans le guide en fonction de leur énergie, on associe au niveau d'énergie

E_n

une trajectoire parabolique au sens de la mécanique classique telle que le neutron rebondit sur le miroir inférieur et atteint le sommet de sa trajectoire à la hauteur

H_n

au-dessus du miroir inférieur. La distance horizontale parcourue par un neutron entre deux rebonds successifs sur le miroir inférieur est notée

L_n

(figure 7).

Figure 7 Rebonds d'un neutron dans un guide

a) En utilisant les lois de la mécanique classique, montrer que

L_n = 2v_x\sqrt((2H_n)/g)

(on rappelle que

v_x

est la vitesse horizontale d'un neutron).
b) Les neutrons peuvent être sélectivement absorbés par l'absorbeur en fonction de leur énergie selon la règle suivante:

si $H_n > H$ , le neutron est absorbé lors d'une «collision» avec l'absorbeur et ne parvient donc pas à traverser le guide;
si $H_n < H$ , le neutron peut atteindre la hauteur $H$ par effet tunnel depuis le sommet de sa trajectoire et être absorbé. La probabilité d'absorption par effet tunnel à chaque passage au sommet de la trajectoire est notée $T_n$ . On donne son expression approchée:

T_n ≃ exp(- 2((H - H_n)/(ℓ_g))^(3/2))

On donne:

H_1 = 13, 4μ m, H_2 = 24, 0μ m

H_3 = 32, 4μ m

.
Étant donnée la valeur de

H

, quelles sont les énergies des neutrons susceptibles de traverser le guide ?
c) Qu'appelle-t-on effet tunnel en mécanique quantique ? Citer un phénomène physique de votre connaissance qui fait intervenir cet effet.

On s'intéresse à la transmission à travers le guide des neutrons d'énergie

E_1

.
d) Application numérique Calculer la valeur numérique de

T_1

.
e) On note

P_p(p \in ℕ)

la probabilité qu'un neutron n'ait pas été absorbé après

p

rebonds. Exprimer

P_(p + 1)

en fonction de

P_p

T_1

, puis

P_p

en fonction de

p

T_1

.
f) En déduire l'expression de la probabilité

P(x)

qu'un neutron d'énergie

E_1

n'ait pas été absorbé après avoir parcouru, depuis l'entrée du guide, une distance horizontale

x

. On fera apparaître la longueur caractéristique d'absorption

D_1 = L_1/T_1

.
g) Application numérique On admet qu'on peut définir de même une longueur caractéristique d'absorption

D_2

pour les neutrons d'énergie

E_2

. On donne

D_2 = 3, 73 cm

.
Calculer la valeur numérique de

D_1

. Comparer

D_1

D_2

à la longueur du guide. Conclure quant à la sélectivité du guide selon l'énergie des neutrons.

II.D.3) Mesure de l'intensité du champ de pesanteur

Dans la partie intermédiaire du dispositif, le miroir inférieur oscille à la pulsation

Ω

autour d'une position moyenne. Le mouvement du neutron dans cette zone est étudié dans le référentiel

R^'

lié au miroir mobile. Pour ce, on utilise la fonction d'onde :

ψ_(II)(z, t) = φ_(II)(z, t)exp(i(kx - ωt))

, avec

ω = (ℏk^2)/(2m)

. On peut montrer (le calcul n'est pas demandé) que

φ_(II)(z, t)

vérifie l'équation de Schrödinger unidimensionnelle suivante :

iℏ(\partialφ_(II)(z, t))/(\partialt) = - (ℏ^2)/(2m)(\partial^2 φ_(II)(z, t))/(\partialz^2) + V_(II)(z, t)φ_(II)(z, t)

L'énergie potentielle

V_(II)(z, t)

d'un neutron dans cette zone s'écrit

V_(II)(z, t) = V(z) + V_(ie)(z, t)

où l'énergie potentielle de pesanteur

V(z)

a la même expression qu'à la question II.A. 1 et où

V_(ie)(z, t)

est l'énergie potentielle dont dérive la force d'inertie d'entraînement.
a) Justifier que le référentiel

R^'

est non galiléen. Établir l'expression

V_(ie)(z, t) = ma(t)z

où

a(t)

représente l'accélération verticale du miroir mobile par rapport au référentiel terrestre.
b) On cherche une solution de l'équation de Schrödinger sous la forme suivante :

φ_(II)(z, t) = c_-_1(t)exp(- i(E_1 t)/ℏ)φ_1(z) + c_-_3(t)exp(- i(E_3 t)/ℏ)φ_3(z)

On rappelle que les fonctions d'onde

φ_1(z)

φ_3(z)

sont celles qui ont été définies à la question II.C. 4 ; elles sont respectivement associées aux niveaux d'énergie

E_1

E_3

. On les suppose correctement normalisées. Les coefficients

c_-_1(t)

c_-_3(t)

sont complexes. On définit les coefficients suivants:

Z_(11) = \int_0^(+ \infty)zφ_1^2(z)dz Z_(33) = \int_0^(+ \infty)zφ_3^2(z)dz Z_(13) = \int_0^(+ \infty)zφ_1(z)φ_3(z)dz

On précise que:

\int_0^(+ \infty)φ_1(z)φ_3(z)dz = 0

. On définit aussi la pulsation

Ω_R = (E_3 - E_1)/ℏ

Établir les équations différentielles suivantes :

iℏ(dc_-_1(t))/(dt) = ma(t)(Z_(11)c_-_1(t) + Z_(13)exp(- iΩ_R t)c_-_3(t)); iℏ(dc_-_3(t))/(dt) = ma(t)(Z_(13)c_-_1(t)exp(+ iΩ_R t) + Z_(33)c_-_3(t))

On leur adjoint les conditions initiales suivantes :

c_-_1(t = 0) = 1

c_-_3(t = 0) = 0

.
c) Justifier le choix des conditions initiales.
d) On envisage le cas où

a(t) = 0

(miroir immobile). Interpréter les solutions

c_-_1(t)

c_-_3(t)

obtenues dans ce cas.
e) Lorsque

a(t) = a_0 cos(Ωt)

, la résolution de ces deux équations différentielles est effectuée par voie numérique. Dans la figure 8, on a représenté

|c_-_1|^2

|c_-_3|^2

en fonction du temps, pour différentes valeurs de la pulsation d'excitation

Ω

et différentes valeurs de

a_0

Figure 8 Évolution temporelle de

|c_-_1|^2

(en trait continu) et

|c_-_3|^2

(en pointillés) pour trois valeurs différentes du rapport

Ω/Ω_R

et une même amplitude d'accélération du miroir (

M^'

) (ligne supérieure), puis pour trois valeurs de cette accélération (unité arbitraire) à la pulsation

Ω_R

(ligne inférieure).

Quel est l'effet de la mise en oscillation du miroir? Pourquoi parle-t-on de résonance lorsque

Ω = Ω_R

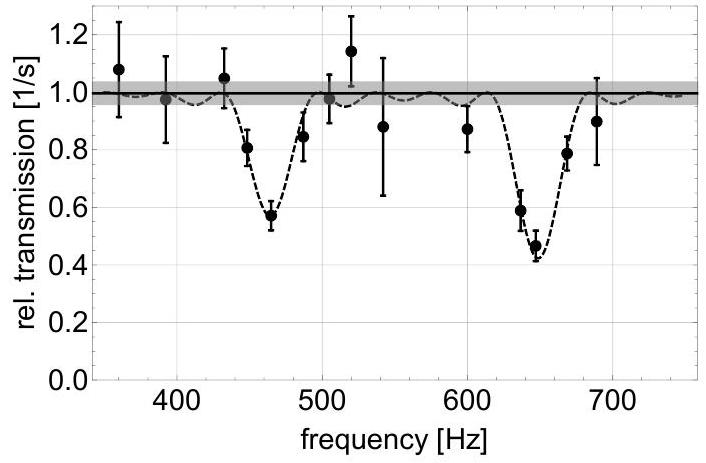

Figure 9 Taux de transmission des neutrons en fonction de la fréquence. Figure extraite de G. Cronenberg et al., A Gravity of Earth measurement with a qBounce experiment, Proceedings of the EPS Conference on High Energy Physics 2015, arXiv : 1512.09134

f) La figure 9 représente le nombre de neutrons recueillis par unité de temps à la sortie du second guide en fonction de la fréquence d'oscillation du miroir.
La diminution du taux de transmission des neutrons observée entre 400 Hz et 500 Hz implique les états d'énergie

E_1

E_3

. Expliquer pourquoi le taux de transmission présente une valeur minimale dans cet intervalle de fréquence. L'expérience montre que cette valeur minimale dépend de l'amplitude

a_0

de l'accélération du miroir (

M^'

). Lorsqu'on augmente

a_0

à partir d'une valeur nulle, la valeur minimale du nombre de neutrons détectés à la sortie du dernier guide commence par diminuer avant d'augmenter à nouveau. Interpréter cette évolution en s'aidant de la figure 8.
Comment expliquer la chute similaire du taux de transmission entre 600 Hz et 700 Hz ?
g) Déduire une valeur numérique de l'intensité du champ de pesanteur

g

, accompagnée de son incertitude, sachant que la fréquence de résonance est égale à 464 Hz avec une incertitude de

1, 0 Hz

.
h) Les mesures de la figure 9 ont été obtenues pour une amplitude d'accélération

a_0 = 6, 10 m \cdot s^(- 2)

. À quelle amplitude de déplacement du miroir correspond-elle à la résonance ? Commenter l'ordre de grandeur obtenu.
i) En exploitant la courbe de la figure 9, estimer le temps de passage d'un neutron au-dessus du miroir oscillant. On explicitera la démarche suivie. Comparer avec la valeur qu'on peut déduire du document 4 .

Données numériques

Constante de gravitation universelle	$G = 6, 67 \times 10^(- 11) kg^(- 1) \cdot m^3 \cdot s^(- 2)$
Rayon de la Terre	$R_T = 6, 37 \times 10^3 km$
Intensité moyenne du champ de pesanteur à la surface de la Terre	$g = 9, 81 m \cdot s^(- 2)$
Constante des gaz parfaits	$R = 8, 34 J \cdot K^(- 1) \cdot mol^(- 1)$
Masse molaire de l'air	$M_a = 29, 0 \times 10^(- 3) kg \cdot mol^(- 1)$
Constante de Planck	$h = 6, 62 \times 10^(- 34) J \cdot s$
Constante de Planck réduite	$ℏ = 1, 05 \times 10^(- 34) J \cdot s$
Masse du neutron	$m = 1, 67 \times 10^(- 27) kg$
Électron-volt	$1eV = 1, 60 \times 10^(- 19) J$

Formulaire

Équation de Schrödinger : i $ℏ(\partialψ(M, t))/(\partialt) = - (ℏ^2)/(2m)Δψ(M, t) + V(M, t)ψ(M, t)$
Équation de Schrödinger indépendante du temps : $- (ℏ^2)/(2m)Δφ(M) + V(M)φ(M) = Eφ(M)$
Opérateur laplacien en coordonnées cartésiennes : $ΔU(M, t) = (\partial^2 U(M, t))/(\partialx^2) + (\partial^2 U(M, t))/(\partialy^2) + (\partial^2 U(M, t))/(\partialz^2)$
Relation entre largeur spectrale et durée : $Δω \cdot Δt \approx 2π$

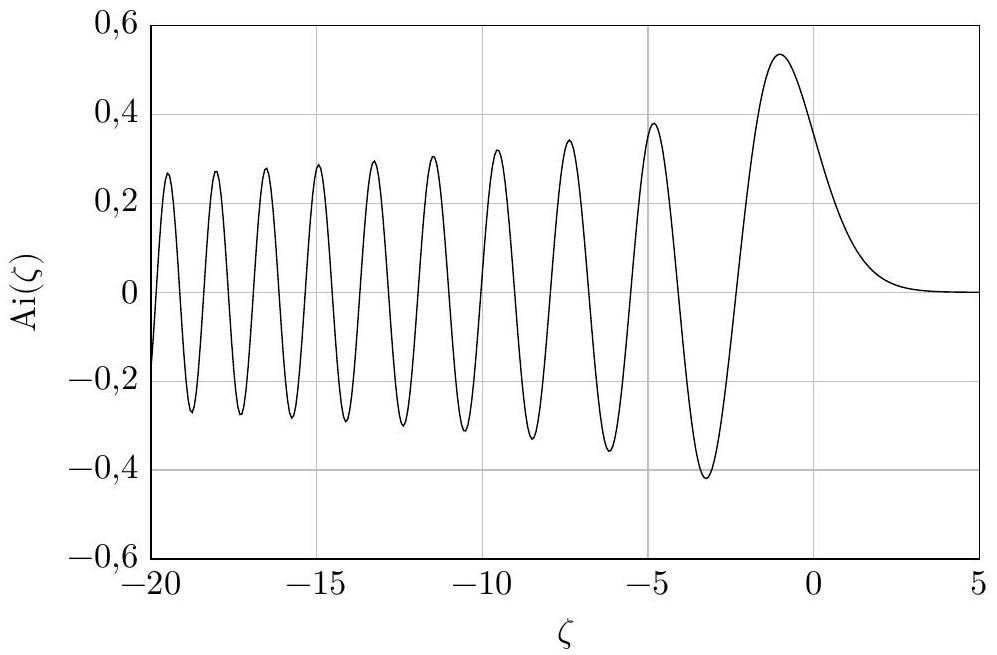

Fonction d'Airy

Comportement asymptotique en

+ \infty

Ai(x) \sim _(x \to + \infty)(exp(- 2/3x^(3/2)))/(2\sqrtπx^(1/4))

Trois premiers zéros de

Ai(ζ)

$n$	1	2	3
$ζ_n$	$- 2, 34$	$- 4, 09$	$- 5, 52$

Questions fréquentes

4 questions

Sur quels chapitres porte le sujet Centrale physique-chimie 1 MP 2017 ?

Il mobilise le théorème de Gauss pour la gravitation, la mécanique du point avec traînée, puis la mécanique quantique : équation de Schrödinger, états stationnaires, effet tunnel et référentiel non galiléen.

Quelles erreurs le jury de Centrale physique-chimie 1 MP 2017 a-t-il le plus relevées ?

Un théorème de Gauss énoncé sans phrase, la confusion entre état stationnaire et onde stationnaire, un graphe log-log mal exploité, des erreurs sur le référentiel non galiléen et des chiffres significatifs inadaptés.

Comment sont notées les questions ouvertes de Centrale physique-chimie 1 MP 2017 ?

Le jury a récompensé les hypothèses clairement exposées et les résultats obtenus, même faux, ainsi que la discussion de leur pertinence. Le barème tient compte du temps que demandent ces questions.

Le sujet Centrale physique-chimie 1 MP 2017 est-il difficile ?

La première partie, de mécanique classique, est sans difficulté majeure selon le jury. La seconde, de mécanique quantique, est de difficulté croissante et seul un petit nombre de candidats a presque fini.

Pas de description pour le moment

Commentaires• Centrale Physique Chimie 1 MP 2017

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

Ce qu'a observé le jury

Les erreurs les plus sanctionnées

Ce qui a été bien réussi

Conseils du jury

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

Mouvements dans le champ de pesanteur terrestre

I Un saut supersonique

I.A - Champ de pesanteur créé par la Terre immobile

I.B - Le saut de Felix Baumgartner

Le saut de tous les records

Une affaire de trainée

Quelques détails sur le saut de Baumgartner

Document 2 : le modèle de l'atmosphère isotherme

II États stationnaires d'un neutron dans le champ de pesanteur

II.A - Échelle caractéristique de hauteur

II.A.6) Application numérique

II.B - Approche semi-classique

Document 3 : Règle de quantification de Bohr-Sommerfeld

D'après A. Messiah, Mécanique Quantique, tome 1, Dunod.

II. C - Détermination des états stationnaires par résolution de l'équation de Schrödinger

II.D - Spectroscopie résonante gravitationnelle

Document 4: l'expérience qBounce

II.D.1) Niveaux d'énergie dans le guide à neutrons

II.D.2) Absorption sélective des neutrons dans le guide

II.D.3) Mesure de l'intensité du champ de pesanteur

Données numériques

Formulaire

Questions fréquentes

Sur quels chapitres porte le sujet Centrale physique-chimie 1 MP 2017 ?

Quelles erreurs le jury de Centrale physique-chimie 1 MP 2017 a-t-il le plus relevées ?

Comment sont notées les questions ouvertes de Centrale physique-chimie 1 MP 2017 ?

Le sujet Centrale physique-chimie 1 MP 2017 est-il difficile ?

Commentaires• Centrale Physique Chimie 1 MP 2017

Commentaires• Centrale Physique Chimie 1 MP 2017

II. $C$ - Détermination des états stationnaires par résolution de l'équation de Schrödinger
