Présentation du sujet

Difficulté moyenne
Capteur d'empreintes digitales par réflexion totale frustrée et stockage de déchets radioactifs
Afficher ou masquer la section

Le sujet comporte deux parties indépendantes. La première étudie un capteur d'empreintes digitales : conception optique, réflexion totale d'une onde électromagnétique, puis analogie avec l'effet tunnel quantique. La seconde traite du stockage de déchets radioactifs : radioactivité alpha selon le modèle de Gamow, bilan thermique d'un fût de stockage et contrôle redox d'un bain de verre fondu.

  1. 1Partie I.A : optique géométriqueConception du système optique avec une lentille convergente, résolution de l'image sur un capteur CCD et conditions de réflexion totale.
  2. 2Partie I.B : passage d'une onde électromagnétique sur un dioptreRelation de dispersion, coefficients de réflexion et de transmission, lois de Descartes et onde évanescente en réflexion totale.
  3. 3Partie I.C : barrière de potentiel et effet tunnelMarche de potentiel, courants de probabilité, analogie avec la réflexion totale frustrée et estimation d'un coefficient de transmission.
  4. 4Partie II.A : radioactivité alpha et émission thermiqueÉnergie potentielle coulombienne, demi-vie, modèle de Gamow et émission thermique massique d'un échantillon.
  5. 5Partie II.B : température d'un fût de stockageBilan thermique local en géométrie cylindrique avec source interne, loi de Fourier et profil de température.

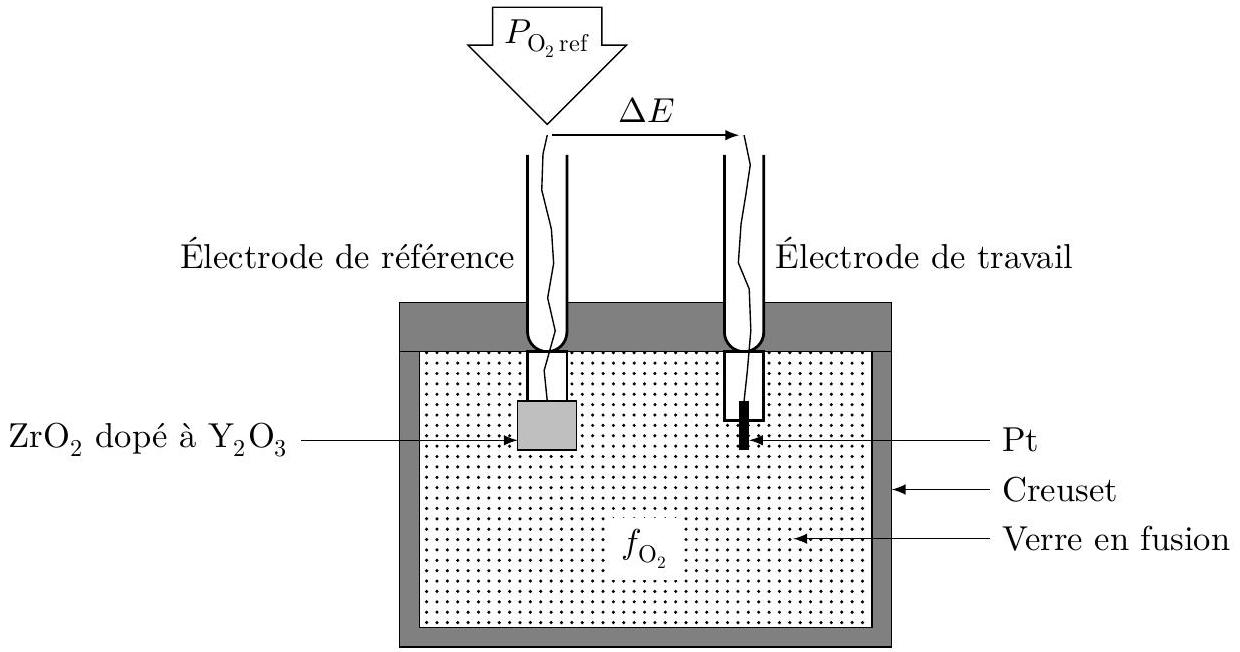

  6. 6Partie II.C : fonte du verreMesure de l'activité du dioxygène dans un bain de verre par la formule de Nernst et contrôle du rapport redox du cérium.

Difficulté moyenne. Le jury signale de nombreuses questions proches du cours ou guidées, mais un succès mitigé sur les quatre questions peu guidées, devant lesquelles la majorité s'est découragée pour Q27, Q31 et Q38.

L'épreuve en chiffres

Moyenne 9,5 / 20 · écart-type 3,59 · 4 523 présents · où vous situez-vous ?
Afficher ou masquer la section
Moyenne
9,5/ 20
Écart-type
3,59
Présents
4 523
Durée
4 h
1er quartile
7
Médiane
9,2
3e quartile
11,9
moyenne 9,505101520
Deux tiers des copies environ (moyenne ± écart-type)

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées
Condition objet réel, image réelle méconnue · Lois de Descartes incomplètes · Résultats fournis non justifiés
Afficher ou masquer la section

Les nombreuses questions proches du cours ont permis aux candidats ayant bien assimilé le programme de s'exprimer. Le jury a toutefois souvent pénalisé des réponses incomplètes ou confuses sur des concepts simples. Les questions peu guidées ont eu un succès mitigé.

Les erreurs les plus sanctionnées

  1. 1
    Condition objet réel, image réelle méconnue

    La condition classique pour obtenir une image réelle d'un objet réel avec une lentille convergente n'est pas familière à la majorité des candidats.

    « ne semble pas familière à la majorité des candidats »
  2. 2
    Lois de Descartes incomplètes

    La définition du plan d'incidence est trop souvent omise, et la notion de dispersion n'est pas toujours maîtrisée.

    « La définition du plan d'incidence dans les lois de Descartes est trop souvent omise »
  3. 3
    Résultats fournis non justifiésQ14, Q16

    Quand l'énoncé donne le résultat, seule la justification est évaluée par les correcteurs.

    « ce ne sont pas les résultats eux-mêmes que les correcteurs évaluent, mais uniquement leur justification »
  4. 4
    Bilan thermique confusQ34 à Q37

    Beaucoup confondent flux thermique et vecteur densité de flux, ou comprennent mal la puissance volumique, et se réfugient dans des équations aux dérivées partielles apprises.

    « La thermique reste un écueil pour de nombreux candidats »
  5. 5
    Formule de Nernst hors solution aqueuse

    Dans un bain de verre fondu, les candidats peu à l'aise avec la formule de Nernst et les activités ont donné des expressions fausses.

  6. 6
    Démonstrations malhonnêtesQ7

    Sur la question peu guidée Q7, certaines copies ont proposé des démonstrations malhonnêtes.

Ce qui a été bien réussi

  • La partie I.C, qui reprend des calculs usuels de mécanique quantique, a été généralement bien traitée.
  • Beaucoup de candidats ont abordé la question Q7, parfois avec de brillants raisonnements.
  • Le rôle du grain d'un capteur CCD est généralement compris.

Conseils du jury

  • Fournir des réponses complètes et sans ambiguïté, même sur des thèmes classiques.
  • Tenter les questions peu guidées : le jury valorise toute proposition scientifiquement fondée, même inachevée.
  • Profiter des travaux pratiques pour assimiler la condition d'obtention d'une image réelle.
  • Soigner la lisibilité de la copie pour que les réponses soient identifiables.
  • Maîtriser clairement les concepts fondamentaux du programme, par exemple puissance volumique et flux thermique.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF
Les deux parties de ce sujet sont indépendantes. Certaines valeurs numériques sont regroupées en fin d'énoncé. Certaines questions peu ou pas guidées, demandent de l'initiative de la part du candidat. Leur énoncé est repéré par une barre en marge. Il est alors demandé d'expliciter clairement la démarche, les choix et de les illustrer, le cas échéant, par un schéma. Toute démarche engagée, même non aboutie, et toute prise d'initiative seront valorisées. Le barème prend en compte le temps nécessaire à la résolution de ces questions.

I Capture d'empreintes digitales par réflexion totale frustrée

Il existe différentes technologies de capteurs d'empreinte digitale, c'est-à-dire de dispositifs permettant d'obtenir une image numérisée d'une empreinte digitale, le plus souvent à des fins d'identification. Certaines de ces technologies sont embarquées dans des smartphones. La technologie dite «capteur optique d'empreinte digitale » est très employée, elle repose sur le phénomène de réflexion totale frustrée qui est l'objet de cette étude.
Le doigt est posé à plat sur l'hypoténuse d'un prisme droit isocèle taillé dans un verre d'indice optique noté n. Il est éclairé par une diode laser de longueur d'onde λ_0 dans le vide. L'image de l'empreinte digitale à travers un système optique est formée sur un capteur CCD puis numérisée. La figure 2 décrit le schéma de principe de ce dispositif.

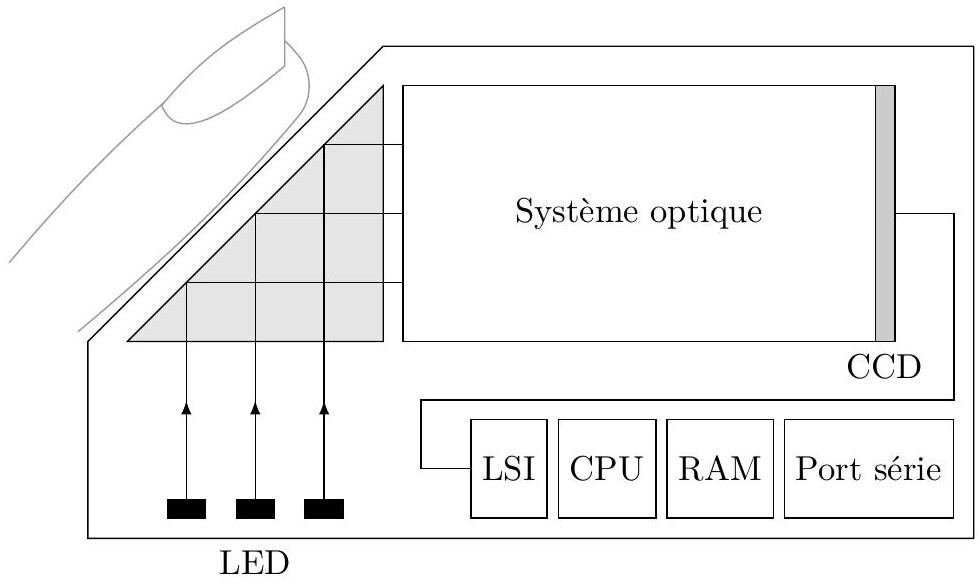

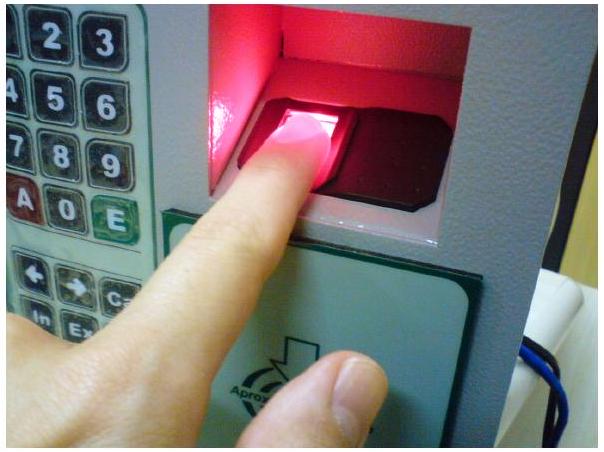

Figure 1 Capteur d'empreinte digitale (Wikimedia, Rachmaninoff, 2009-10-21)
Figure 2 Principe d'un capteur optique d'empreinte digitale
En première approche, le système optique se résume à la traversée d'un dioptre ( D ) et d'une lentille convergente ( L ) (figure 3). Si A est un point objet de l'empreinte digitale, alors on note A_1 l'image de A à travers le dioptre (D) et A_1^′ celle de A_1 à travers la lentille (L) :
A→−^((D))A_1→−^((L))A_1^′.
On définit également les longueurs algébriques suivantes :
D_1 = A_1 A_1^′^–, D = AA_1^′^–, p = OA_1^–, p^′ = OA_1^′^–.
Les sous-parties I.A. 1 et I.A. 2 sont indépendantes du reste du problème. La sous-partie I.A. 3 introduit la suite. Les sous-parties I.B et I.C sont liées par une analogie qu'on souhaite établir entre deux situations, l'une se présentant en physique quantique et l'autre en optique ondulatoire. Néanmoins, en dehors des questions développant l'analogie, les sous-parties sont conçues de manière relativement autonomes.

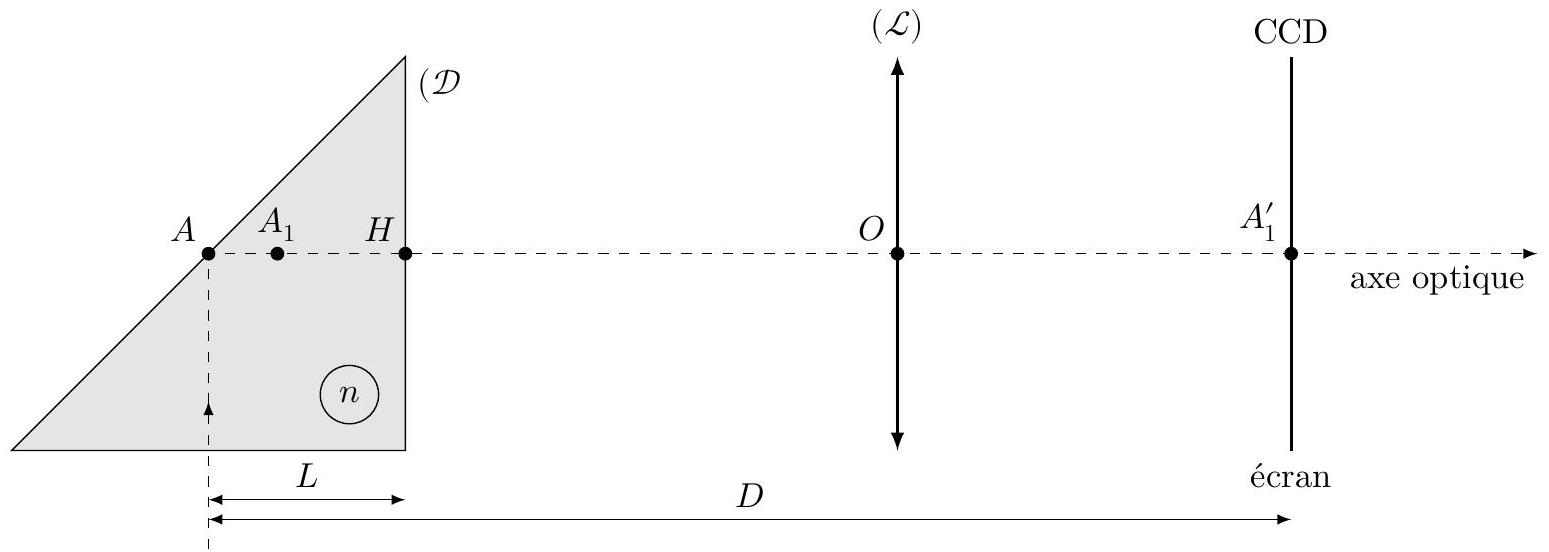

Figure 3 Schéma optique

I.A - Optique géométrique

I.A.1) Conception du système optique

L'objectif ici est de choisir la distance focale f^′ de la lentille et sa position, par exemple en déterminant p^′. À cet effet, on donne n = 1, 5, L = 3 cm, D = 10 cm et le grandissement transversal γ = p^′/p du système optique. Q 1. Montrer que, dans les conditions de Gauss, la relation de conjugaison entre A et A_1 par le dioptre plan formé par la face de sortie du prisme s'écrit HA_1^– = 1/nHA^–.

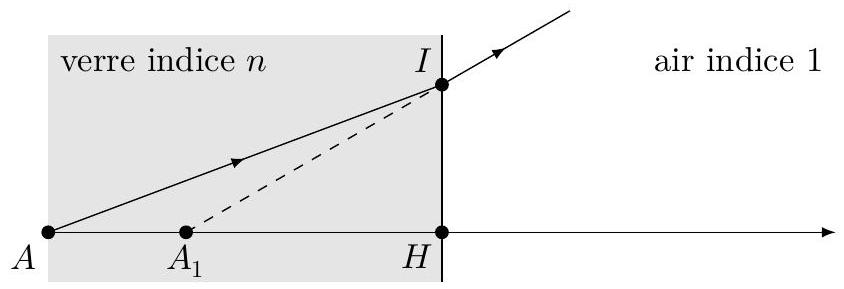

Figure 4
Q 2. Exprimer p et p^′ en fonction de D_1 et de γ. Déterminer alors f^′ en fonction de D_1 et de γ à l'aide de la formule de conjugaison de Descartes : 1/(p^′) − 1/p = 1/(f^′).
Q 3. On souhaite déterminer la condition portant sur la distance focale f^′ d'une lentille convergente si l'on veut former l'image réelle sur un écran situé à une distance D_1 d'un objet réel. En remarquant qu'il faut γ < 0 pour obtenir une image réelle d'un objet réel, montrer que le rapport D_1/f^′ est inférieurement borné. En déduire l'inégalité vérifiée par f^′.
Q 4. Applications numériques. On suppose γ = − 2. À quelle distance place-t-on la lentille devant l'écran et quelle est sa focale?
Q 5. On souhaite avoir une image la plus agrandie possible ( |γ| maximal), mais sans augmenter l'encombrement du dispositif, ce qui impose de ne pas augmenter la longueur D_1. Dans quel sens faut-il faire varier f^′ ? En pratique, quelle limitation rencontre-t-on?

I.A.2) Résolution de l'image

Dans cette sous-partie, on fait abstraction du prisme, on considère que l'empreinte est positionnée en A_1 au lieu de A.
Une empreinte digitale est faite de sillons de profondeur moyenne e = 30μ m et dont deux crêtes voisines parallèles sont distantes de a = 100μ m. On note l_c la largeur d'un pixel (considéré comme étant de forme carrée) du capteur CCD . On cherche à obtenir l'image des crêtes du sillon sur le capteur CCD : la lentille conjugue le plan des crêtes, où se situe A_1, à l'écran CCD (figure 5).
Sur la figure 6, les points M_1, M_2 et M_3 détaillent le motif de l'empreinte et leurs images respectives M_1^′, M_2^′ et M_3^′ détaillent l'image de l'empreinte. On remarque que le point M_2^′ ne se forme pas tout à fait sur la surface du CCD, les rayons lumineux délimités par la monture de la lentille viennent former une petite tâche circulaire de diamètre φ.

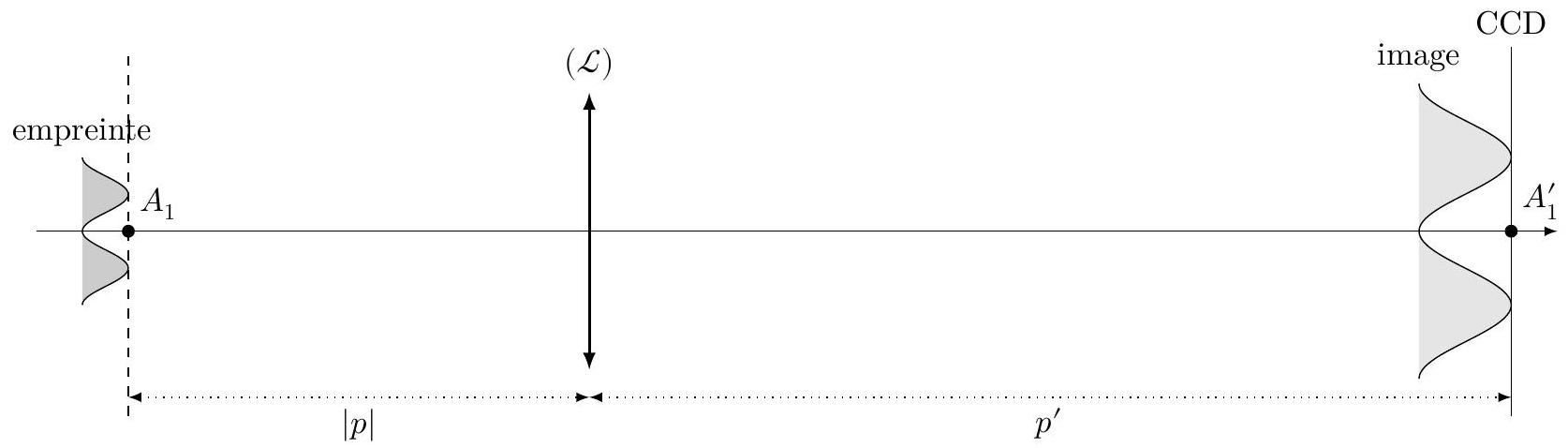

On note p^′ la distance entre la lentille et la surface du CCD et |p| avec p < 0, la distance entre la lentille et le plan formé par les points objets M_1 et M_3. On note alors γ = p^′/p le grandissement entre les couples de points conjugués ( M_1, M_1^′ ) et ( M_3, M_3^′ ). On a γ = − 2.
Q 6. À quelle condition sur a et sur l_c peut-on distinguer deux crêtes successives ? Quelle taille de pixel recommandez-vous?
Figure 5

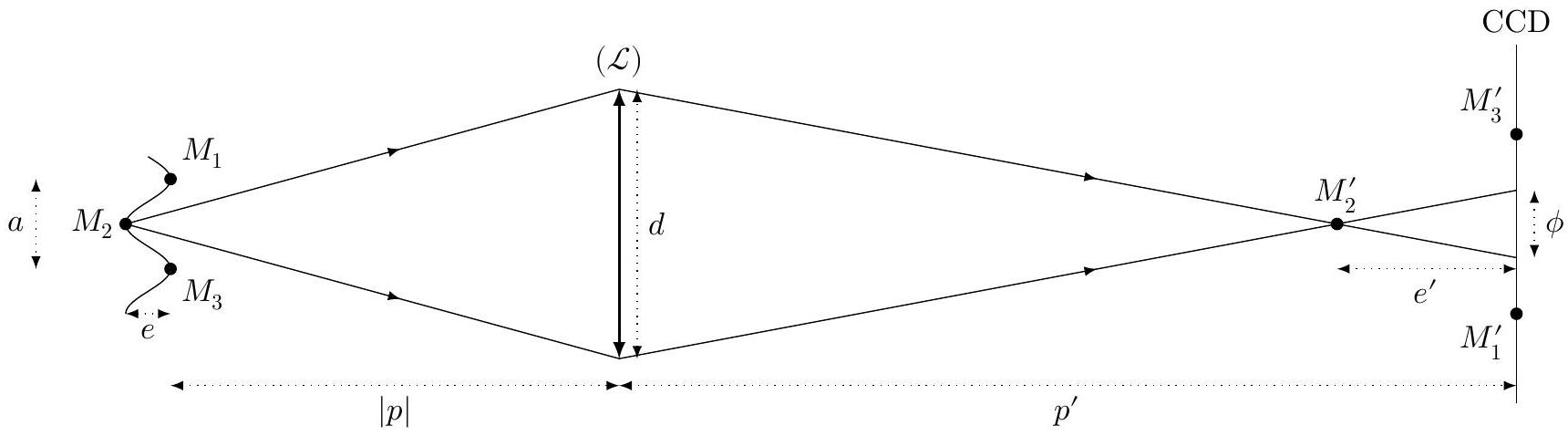

Figure 6 Formation de l'image d'un sillon d'empreinte digitale
Q 7. On note d le diamètre de la monture de la lentille (L). Montrer que φ = γde/p, dans l'approximation e≪|p|.
En notant e^′ la distance de M_2^′ à la surface du capteur CCD, on pourra montrer e^′ ≈ γ^2 e.
Q 8. On voudrait que seules les crêtes soient nettes sur l'image et donc que les creux apparaissent flous. Pour cela, il faudrait que le diamètre φ de la tache excède la distance M_1^′ M_3^′. Quelle inégalité doit alors vérifier le diamètre d de la monture ? Montrer, en argumentant sur les ordres de grandeur, que c'est contraire au respect des conditions de Gauss.

I.A.3) Réflexion totale

Un montage simple avec une lentille ne permet donc pas de capturer facilement les empreintes digitales de sorte que seules les crêtes apparaissent sur l'image. On reprend donc le dispositif complet, incluant le prisme.
Q 9. Énoncer soigneusement les lois de Snell-Descartes.
Q 10. Définir la réflexion totale et en donner les conditions.
Q 11. Étant donné la position de l'empreinte digitale, si on s'en tient strictement à l'énoncé des lois de Descartes, peut-on éclairer le doigt, afin de former son image sur le capteur CCD ? On rappelle que n = 1, 5.
Dans le montage proposé, la lentille permettra d'obtenir l'image du doigt sur l'écran du CCD. Néanmoins, il faut aborder l'optique ondulatoire pour comprendre comment le doigt est éclairé au travers du prisme.

I.B - Passage d'une onde électromagnétique sur un dioptre

I.B.1) Relation de dispersion

Q 12. Rappeler les équations de Maxwell dans une région vide de courant et de charge. En déduire l'équation de propagation d'une onde électromagnétique, sa relation de dispersion, sa vitesse de phase. Le vide est-il dispersif ?
Q 13. On admet que dans un milieu linéaire, homogène, isotrope et parfaitement transparent, tout se passe comme si l'on remplaçait dans la relation de dispersion précédente la permittivité du vide ε_0 par la grandeur n^2 ε_0, appelée permittivité du milieu, où n est l'indice optique du milieu ( n est un réel supérieur à 1 ). On rappelle que la valeur de l'indice optique d'un matériau varie avec la longueur d'onde λ_0 dans le vide. En déduire la nouvelle relation de dispersion et l'expression de la vitesse de phase. Le milieu est-il dispersif ?

I.B.2) Coefficients de réflexion et de transmission

On considère une onde électromagnétique monochromatique incidente polarisée rectilignement selon la direction e⃗_y et se propageant dans la direction donnée par son vecteur d'onde k⃗_i = k_(ix)e⃗_x + k_(iz)e⃗_z. On note i_1 = (e⃗_z, k⃗_i) l'angle d'incidence de cette onde sur le dioptre plan d'équation z = 0. Le champ électrique s'écrit
E⃗_i(M, t) = E_0 e⃗_y exp(− j(ωt − k⃗_i ⋅ r⃗)) où r⃗ = OM^(→−).
On note k_0 = ω/c, le module de son vecteur d'onde dans le vide. Au passage du dioptre, cette onde donne naissance :
  • à une onde réfléchie E⃗_r = r_–E_0 e⃗_y exp(− j(ωt − k⃗_r ⋅ r⃗)),
  • à une onde transmise (onde réfractée) E⃗_t = t_–E_0 e⃗_y exp(− j(ωt − k⃗_t ⋅ r⃗)),
    où r_– et t_– sont des nombres complexes appelées coefficients de réflexion et de transmission en amplitude.

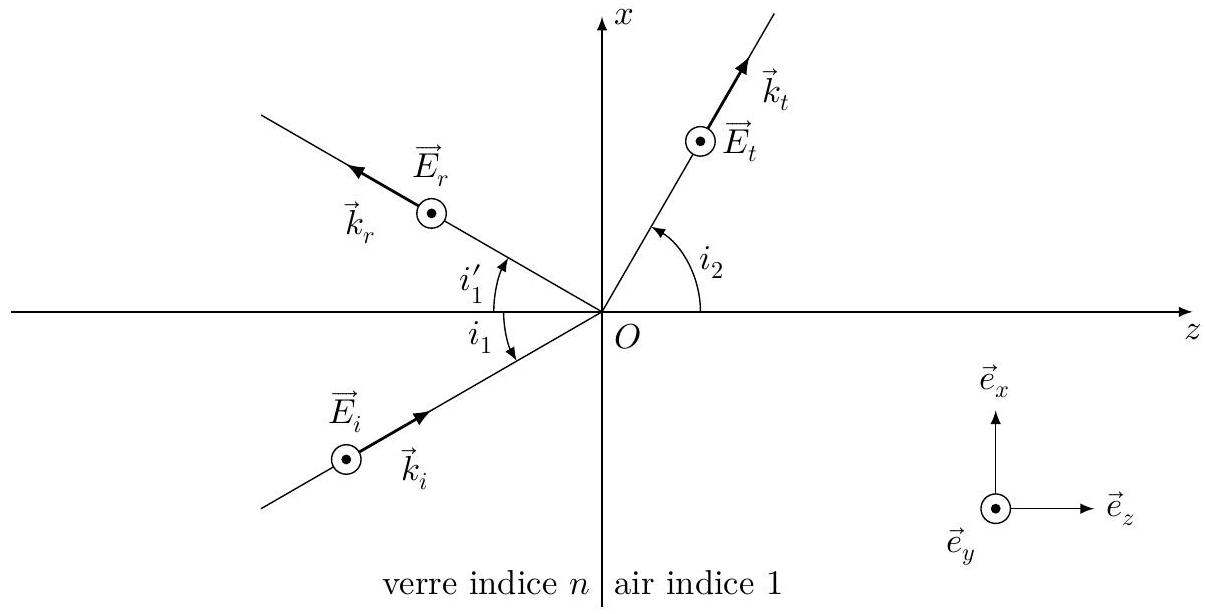

Figure 7 Réflexion et réfraction d'une onde électromagnétique sur un dioptre
De même, on note k⃗_r = k_(rx)e⃗_x − k_(rz)e⃗_z et k⃗_t = k_(tx)e⃗_x + k_(tz)e⃗_z.
Enfin, on admet que les champs électriques et magnétiques sont continus à la traversée de ce dioptre.
Q 14. Montrer que, en tout point du dioptre,
exp(jk_(ix)x) + r_–exp(jk_(rx)x) = t_–exp(jk_(tx)x)
Q 15. En déduire une relation notée (I.2) entre r_– et t_–.
Q 16. On admet que (I.1) conduit à l'égalité k_(ix) = k_(rx) = k_(tx). En déduire les deux relations de Descartes portant sur les angles i_1, i_1^′ et i_2.
Q 17. À partir de l'étude du champ magnétique, trouver une deuxième équation notée (I.3) reliant r_– et t_–.
La solution du système d'équation conduit à r_– = (1 − ν_–)/(1 + ν_–) et t_– = 2/(1 + ν_–), où l'on a posé ν_– = (k_(tz))/(k_(iz)), qui est éventuellement un nombre complexe. Nous reviendrons sur ces coefficients dans la sous-partie I.C. Néanmoins, on remarque immédiatement qu'on n'a jamais t_– = 0, même dans le cas d'une réflexion totale. Il y a toujours une onde électromagnétique transmise. Dans la suite de cette sous-partie, nous nous intéressons à la forme que prend cette onde transmise.
Q 18. Expliciter les composantes du vecteur d'onde k⃗_i en fonction de n, k_0 et i_1.
Q 19. En remarquant que k_(tz)^2 = k_0^2 − k_(tx)^2, exprimer k_(tz)^2 en fonction de n, k_0 et i_1. En déduire l'expression de k_(tz) (on distinguera deux cas). Écrire le champ électrique transmis complexe dans les deux cas (sans chercher à expliciter t_– ).
Q 20. Quelle est la forme de l'onde transmise dans le cas d'une réflexion totale ? Comment la qualifie-t-on? Exprimer la longueur typique, notée δ, de pénétration de cette onde dans la direction e⃗_z. Expliquer qualitativement pourquoi il n'y pas, en moyenne, de puissance propagée dans la direction e⃗_z.

I.C - Barrière de potentiel et effet tunnel en physique quantique. Analogie avec la réflexion totale frustrée

En physique quantique, c'est la description ondulatoire de la matière qui permet d'expliquer l'effet tunnel. En effet, là où une particule décrite dans le cadre de la mécanique classique est arrêtée au pied d'une barrière de potentiel, une particule décrite dans le cadre de la physique quantique voit sa fonction d'onde «déborder» légèrement dans la barrière de potentiel sous forme d'onde évanescente. De la même manière, là où l'optique géométrique interdit à un rayon lumineux de franchir un dioptre en situation de réflexion totale, l'optique ondulatoire montre que l'onde électromagnétique «déborde » légèrement du dioptre sous la forme d'une onde évanescente.
L'objectif de cette sous-partie est donc de construire une analogie entre le comportement d'une onde de de Broglie devant une barrière de potentiel, rencontré en physique quantique, et celui d'une onde électromagnétique dans le cas d'une réflexion totale.
On rappelle que dans le cas d'un état stationnaire la fonction d'onde associée à une particule de masse m vérifie l'équation de Schrödinger indépendante du temps : dans une modélisation à une dimension spatiale, on écrit sa fonction d'onde Ψ(x, t) = Φ(x)exp(− jωt) où Φ(x) vérifie l'équation
− (ℏ^2)/(2m)ΔΦ(x) + V(x)Φ(x) = EΦ(x)
où E = E_c + V(x) est l'énergie totale de la particule, E_c étant son énergie cinétique.

I.C.1) Marche de potentiel

On rappelle que la fonction d'onde ainsi que sa dérivée spatiale sont continues en un point qui connait une variation finie de potentiel. On considère le profil de potentiel suivant, qui présente une marche en x = 0,
V(x) = {0, si x < 0; V_0 > 0, si x ⩾ 0
et une particule d'énergie E qui, provenant de la région des x négatifs, arrive sur la «marche» de potentiel de hauteur V_0.
Q 21. Montrer que dans la région x < 0 où V(x) = 0, la solution générale est de la forme
Φ_G(x) = Aexp(jkx) + Bexp(− jkx)
où k est choisi positif. Exprimer k en fonction de E et de la masse m de la particule.
Q 22. Exprimer de même la solution générale de la fonction d'onde dans la région x > 0 sous la forme
Φ_D(x) = Cexp(jq_–x) + Dexp(− jq_–x).
La grandeur q_–, éventuellement complexe, est choisie avec ℜ(q_–) ⩾ 0 et, si ℜ(q_–) = 0, avec ℑ(q_–) > 0. En distinguant les situations E > V_0 et E < V_0, exprimer q_– en fonction de E¯, V_0 et m. Que peut-on dire de D ?
Q 23. Exprimer les coefficients complexes r_– et t_– de réflexion et de transmission en amplitude en fonction de la grandeur ν_– = (q_–)/k.
Q 24. Dans cette question, on se place dans le cas E > V_0. Rappeler pour une onde plane harmonique l'expression du vecteur densité de courant de probabilité, noté J⃗, en fonction du vecteur d'onde et de la fonction d'onde. Donner la définition des coefficients réels R et T de réflexion et de transmission en probabilité en fonction des vecteurs densité de courant de probabilité incident, réfléchi et transmis J⃗_i, J⃗_r et J⃗_t. En déduire l'expression de R et T en fonction de ν, r, t, puis de ν seulement. Vérifier alors R + T = 1 et interpréter.
Q 25. Dans cette question, on se place dans le cas E < V_0. Expliquer qualitativement pourquoi T = 0.

I.C.2) Synthèse I.B. 2 et I.C. 1

Le tableau 1 met en analogie la barrière de potentiel en physique quantique et le franchissement d'un dioptre en optique ondulatoire.
Barrière de potentiel V_0 > E Réflexion totale nsini_1 > 1
(ℏq^2)/(2m) + V_0 = E k_(tz)^2 + k_(tx)^2 = k_0^2
V_0 > 0 ⟹ q^2 < 0 et q_– ∈ jℝ k_(tx)^2 > k_0^2 ⟹ ?_1
Onde évanescente : atténuation au lieu de propagation Onde évanescente : selon e⃗_z, atténuation au lieu de propagation
ν_– = (q_–)/k = ?_2 et r_– = ?_3 ν_– = (k_–tz)/(k_(iz)) = ?_4 et r_– = (1 − ν_–)/(1 + ν_–)
Existence d'une amplitude de probabilité non nulle au delà de la marche de potentiel (sur une petite profondeur δ ) Existence de ?_5 non nul au delà du dioptre (sur une petite profondeur δ )

Tableau 1

Q 26. Donner le contenu des cinq masques ?_i.

I.C.3) Effet tunnel et réflexion totale frustrée

Soit le profil de potentiel
V(x) = {0, si x < 0; V_0 > 0, si 0 ⩽ x ⩽ L; 0, si x > L
On suppose E < V_0 et on pose κ = (√(2m(V_0 − E)))/ℏ et ν = κ/k où k = (√(2mE))/ℏ.
On considère une particule d'énergie E qui provient de la région des x négatifs. La figure 8 donne sa fonction d'onde dans les trois régions du potentiel. On montre alors que le coefficient T de transmission en probabilité s'écrit T ∼ exp(− 2κL).

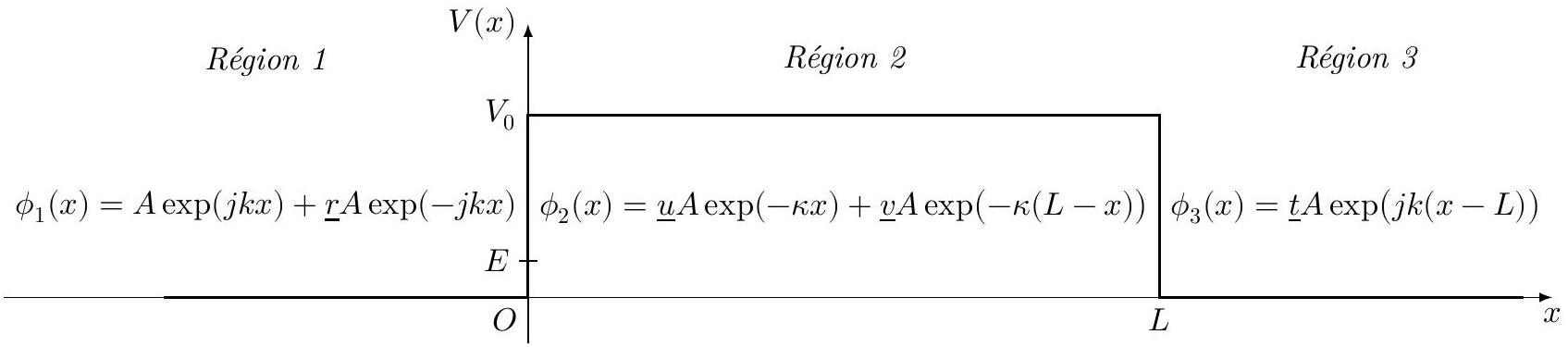

Figure 8 Formes d'une onde de de Broglie dans une barrière de potentiel
L'effet tunnel est associé au fait que l'onde évanescente dans la barrière «déborde » légèrement au-delà de la barrière pour transmettre dans la Région 3 une onde à nouveau progressive. De manière analogue, dans la situation de la réflexion totale, l'onde électromagnétique «déborde » légèrement au-delà du dioptre dans la situation d'une réflexion totale si bien qu'en approchant un deuxième dioptre, on peut permettre la transmission d'une onde progressive, ce qui est la réflexion totale frustrée. Cette sous-partie propose d'étudier cette configuration en développant l'analogie avec l'effet tunnel.
On considère une onde électromagnétique subissant une réflexion totale dans un prisme rectangle isocèle d'indice n = 1, 5. On approche tête-bêche un second prisme rectangle isocèle du premier, de sorte que leurs hypoténuses respectives soient parallèles entre elles, comme indiqué sur la figure 9 , et on note L la distance qui les sépare dans la direction horizontale. Les coefficients T et R désignent respectivement les coefficients de transmission et de réflexion en énergie. Lorsque L tend vers l'infini, on retrouve la situation d'un seul prisme avec une réflexion totale, à savoir T = 0 et R = 1. Mais lorsque L devient suffisamment petit, T n'est plus nul : c'est le phénomène de réflexion totale frustrée.
Figure 9
Q 27. On suppose que la crête d'un sillon est en contact avec le prisme et que le creux d'un sillon en est distant de e = 30μ m. La diode laser émet à la longueur d'onde λ_0 = 630 nm. À l'aide de l'analogie développée, évaluer le coefficient de transmission en puissance du creux du sillon. Conclure l'étude en expliquant en quoi le dispositif d'un tel capteur optique d'empreinte digitale repose sur le principe de réflexion totale frustrée.

II Stockage de déchets radioactifs à haute activité

II.A - Energie cinétique des particules a émises et émission thermique d'un échantillon radioactif

II.A.1) Quelques données sur la radioactivité alpha

La radioactivité alpha est le processus de désintégration d'un nucléide radioactif _Z^A X selon le bilan suivant
_Z^A X = _(Z − 2)^(A − 4)Y + _2^4 He
où le noyau _2^4 He est appelé particule alpha, tandis que le noyau _Z^A X est appelé père et le noyau _(Z − 2)^(A − 4)Y fils. En pratique, la radioactivité alpha concerne les noyaux lourds, Z ∼ 82 − 96 et A ∼ 210 − 250.
La constante radioactive λ du radionucléide est son taux de désintégration par seconde. En notant N(t) le nombre de radionucléides dans un échantillon donné,
λ = (− (dN)/(dt))/(N(t)).
La durée de demi-vie est le temps T = (ln2)/λ pendant lequel la moitié des radionucléides d'un échantillon donné se désintègrent.
L'activité d'un radionucléide, exprimée en becquerels (Bq), est le nombre de désintégrations par seconde observées dans un échantillon donné.
La figure 10 met en relation les durées de demi-vie et l'énergie des particules alpha E_α de quelques isotopes de l'uranium (Z = 92) et du polonium (Z = 84). La loi vérifiée empiriquement (courbe passant au milieu des points expérimentaux) est
log_(10)T = (C_1)/(√(E_α)) + C_2
où, pour un élément chimique donné, C_1 et C_2 sont deux constantes.

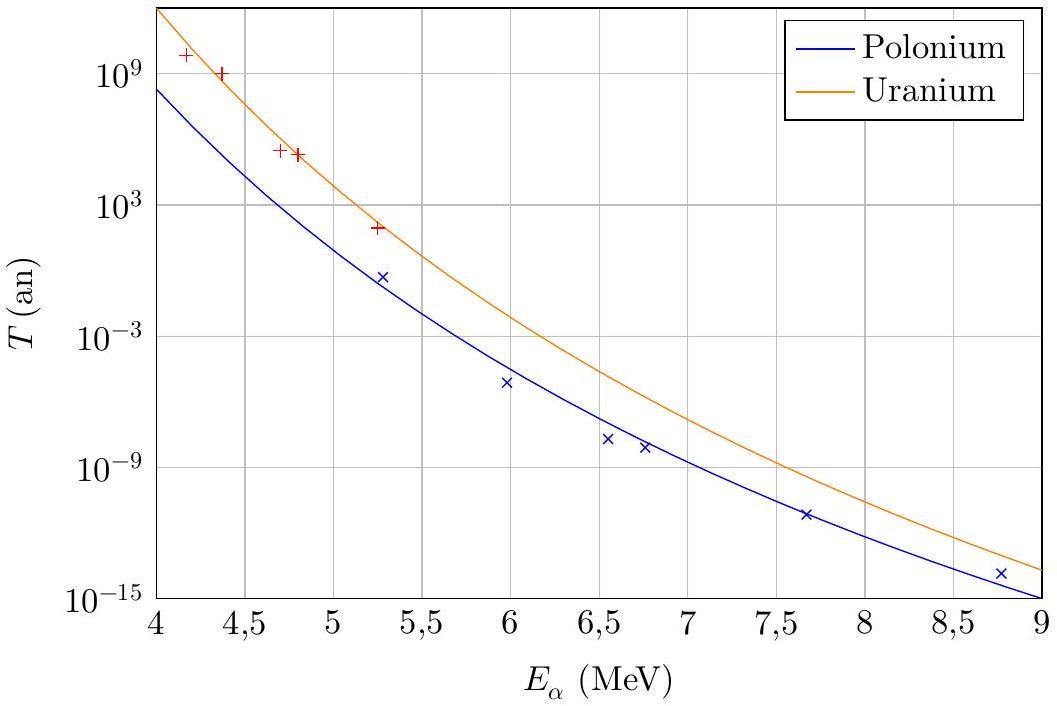

Figure 10 Demi-vie fonction de E_α

II.A.2) Modèle de Gamow (1928)

On suppose que la particule alpha préexiste à l'intérieur du noyau _Z^A X et est piégée dans un puits de potentiel qui modélise l'interaction forte entre nucléons, dont la portée n'excède pas une dizaine de femtomètres, soit le rayon du noyau, noté R. À l'extérieur du noyau, soit à une distance r > R comptée depuis son centre, c'est l'interaction coulombienne, répulsive, entre la particule alpha _2^4 He (de charge + 2e, où e est la charge élémentaire) et le noyau fils _(Z − 2)^(A − 4)Y (de charge + (Z − 2)e ) qui prédomine.

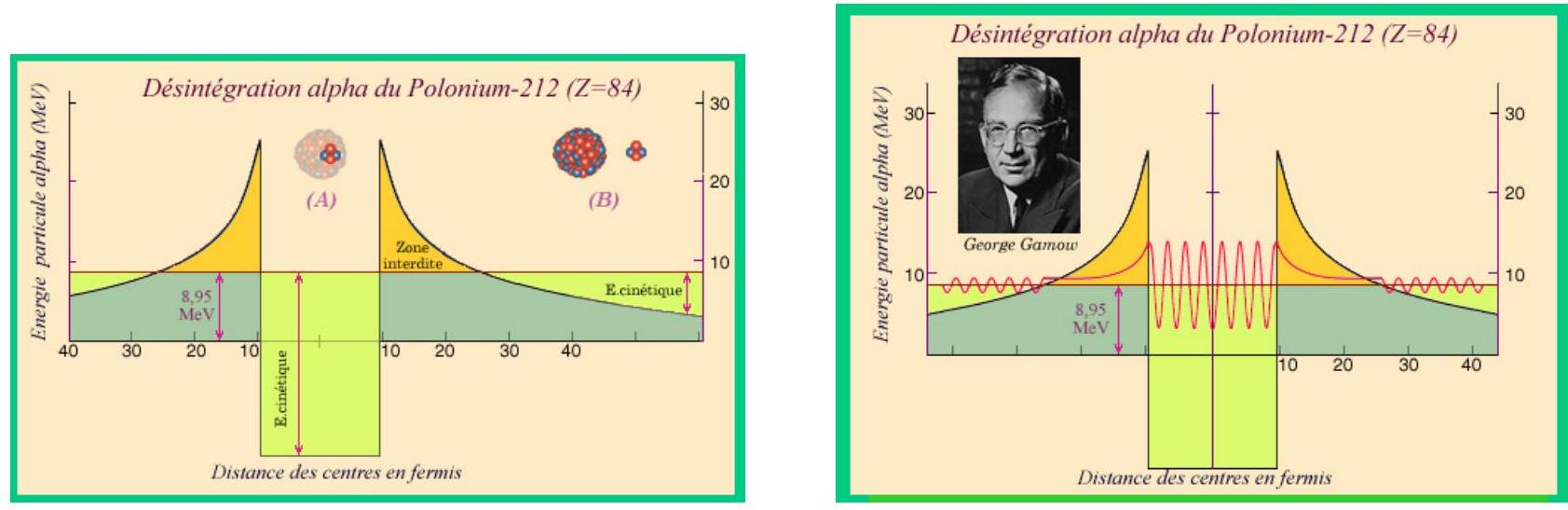

Figure 11 D'après http ://www.laradioactivite.com/
Classiquement, la barrière de potentiel assure la stabilité du noyau. Gamow interprète la radioactivité alpha par effet tunnel. L'onde de matière associée à la particule alpha n'est pas strictement localisée si bien qu'il existe une probabilité de l'observer en dehors du noyau. La particule alpha, à l'intérieur du noyau, possède une énergie
cinétique : elle vient heurter la barrière à une fréquence f, il y a une probabilité P qu'elle traverse la barrière de potentiel. On montre alors que la constante radioactive s'écrit λ = Pf.

Calcul de l'effet tunnel

L'énergie potentielle coulombienne, appelée abusivement «potentiel» selon les habitudes de la physique quantique, est notée V(r).

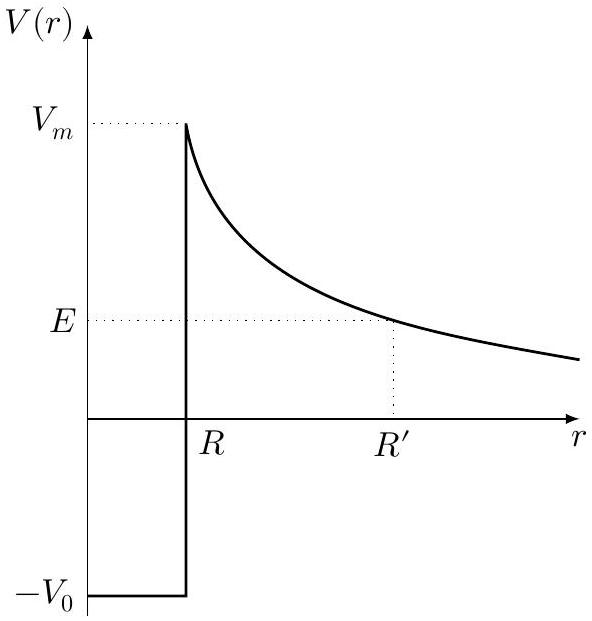

Figure 12
V_0 ∼ 10MeV; V_m = V(R) avec R ∼ 7, 5 − 8, 5fm; R^′ tel que V(R^′) = E
Le calcul de la probabilité de transmission par effet tunnel pour le profil illustré figure 12 a été proposé en 1926 par Brillouin, Kramers et Wentzel (approximation dite BKW) et s'exprime ainsi :
P = exp(− γ) avec γ = 2/ℏ∫_R^(R^′)√(2m(V(r) − E_α))dr
En introduisant la constante α = (e^2)/(4πε_0 ℏc) appelée constante de structure fine, on obtient :
γ ≈ 2(Z − 2)α√(2mc^2)(π/(√(E_α)) − 4/(√(V_m))).
La fréquence de collision de la particule alpha avec la barrière s'obtient par une approche classique:
f = c/(2R)√((2(E_α + V_0))/(mc^2)).

II.A.3) Questions

Q 28. Écrire l'énergie potentielle d'interaction coulombienne, notée V(r), entre la particule alpha et le noyau fils, en fonction de Z, e et de la distance r qui les sépare. On introduira la constante de structure fine.
Q 29. Justifier la formule T = (ln2)/λ.
Q 30. Exprimer l'énergie cinétique de la particule alpha, en fonction de son énergie mécanique E_α, quand elle est à l'intérieur du puits. Justifier la formule
f = c/(2R)√((2(E_α + V_0))/(mc^2)).
Q 31. Avec λ = Pf, et moyennant des approximations qu'on explicitera, justifier la formule empirique pour un élément chimique
log_(10)T = (C_1)/(√(E_α)) + C_2.
Q 32. On considère un échantillon radioactif alpha d'activité massique A_m = 3 × 10^(10) Bq ⋅ g^(− 1). Définir la grandeur intensive «émission thermique massique de l'échantillon», notée w(W ⋅ kg^(− 1)). Estimer un ordre de grandeur de w.
Q 33. Que représente la grandeur ρw où ρ est la masse volumique de l'échantillon?

II.B - Température d'un fût de stockage

II.B.1) Présentation d'un fût de stockage

Les déchets à haute activité issus des centrales nucléaires, sont vitrifiés : ils sont incorporés dans un verre R7T7 destiné à les confiner durablement. Le verre, appelé colis, est coulé dans des fûts d'acier inoxydable. L'activité radioactive du colis s'accompagne d'un transfert thermique. On considère que la température du verre ne doit pas dépasser 510^∘C pour éviter toute transition de phase vitreuse. L'activité est divisée d'un facteur 3 après 50 ans. Ainsi, après une période initiale durant laquelle il est nécessaire d'entreposer les colis dans des puits ventilés, il est envisagé de les stocker profondément sous terre, sans ventilation, à condition que leur température de paroi soit inférieure à 90^∘C. L'émission thermique est de l'ordre de 2 kW par colis dans la première décennie du stockage.

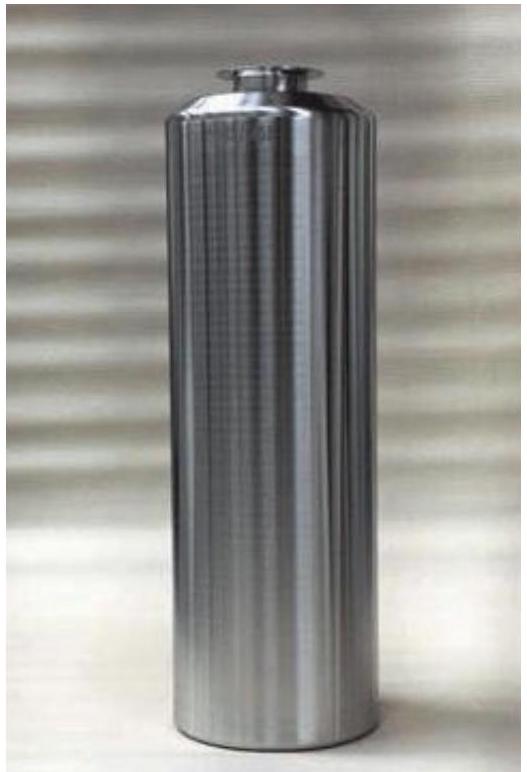

Figure 13 Fût de stockage de déchets à haute activité
Conteneur
Acier inoxydable
Hauteur 1, 338 m
Diamètre 43 cm
Colis
Verre borosilicate
Volume 175 L
Masse des déchets 400 kg

II.B.2) Bilan thermique

On propose de faire le bilan thermique d'un fût afin de déterminer, en régime quasi-permanent, la température à la surface du fût. On considère pour cela une géométrie cylindrique et on néglige les effets de bords. On note a le rayon du fût et H sa hauteur. On néglige l'épaisseur de l'enveloppe en acier en raison de son excellente conductivité thermique. La température ne dépend alors que de la seule variable r et est notée T(r). Le flux thermique traversant un cylindre coaxial à l'axe du fût, de même hauteur H que le fût et de rayon r < a est noté φ(r).
On rappelle la loi phénoménologique de Newton. En un point M de l'interface entre un solide et un fluide et en notant T_s la température du solide à sa surface en M et T_f celle du fluide, on observe un transfert thermique dont le vecteur densité de flux thermique s'exprime par ȷ⃗(M) = − h(T_f − T_s)n⃗, où h est le coefficient de transfert thermique (coefficient conducto-convectif) et n⃗ le vecteur unitaire normal à la surface en M, dirigé du solide vers le fluide.
Q 34. Déterminer la valeur de l'émission thermique volumique (puissance émise par unité de volume) u du colis.
Q 35. Établir soigneusement un bilan local thermique sur une portion de fût délimitée par les surfaces cylindriques de rayons respectifs r et r + dr, où r ∈ [0, a], en tenant compte du transfert thermique cédé au milieu du fait de la radioactivité. En déduire une expression de (dφ)/(dr), notée équation (II.1).
Q 36. Rappeler la loi de Fourier. En déduire une expression de φ(r) en fonction de (dT)/(dr), notée équation (II.2).
Q 37. En intégrant l'équation (II.1), puis à l'aide de l'équation (II.2), déterminer T(r) en fonction de λ, u, r, R et T(R) température à la paroi du fût.
Q 38. Le stockage est-il possible, dans les conditions présentées, lors de la première décennie et à plus long terme? On argumentera en présentant des évaluations chiffrées de températures.

II.C - Fonte du verre

II.C.1) Verre R7T7

Le verre R7T7 (nom issu de ses ateliers de fabrication) est essentiellement constitué d'anions O^(2 −) et de cations Si^(4 +) (et, de manière moindre, des cations Al^(3 +), B^(4 +) et B^(3 +) ) au sein duquel on met en solution les constituants
issus de déchets nucléaires. Ce sont quelques dizaines d'éléments, généralement des éléments métalliques oxydés tels que, par exemple, les ions cérium Ce^(4 +) et Ce^(3 +), les ions fer Fe^(3 +) et Fe^(2 +), etc. Ces éléments sont incorporés dans le verre fondu à une température d'environ 1100^∘C.

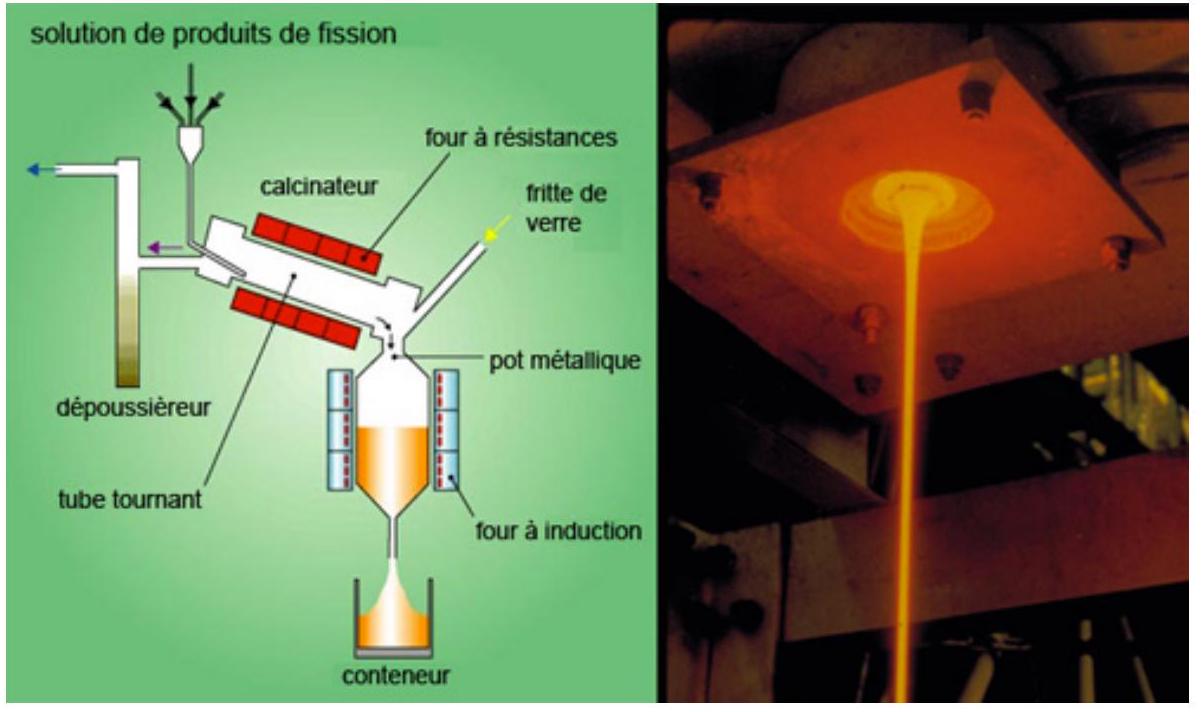

Figure 14 Schéma du procédé de vitrification
Les produits de fission (PF), en solution dans de l'acide nitrique sont calcinés, ce qui permet de les extraire du solvant sous forme oxydée, puis incorporés à de la fritte de verre (les éléments composant le verre) dans le four de fusion. La solution vitreuse obtenue (le «bain de verre») est directement coulé dans les fûts en acier.
Les espèces présentes appartiennent à des couples redox si bien que, pour chaque élément introduit dans la solution vitreuse, il s'établit un équilibre entre les formes oxydée et réduite qui dépend du potentiel électrique de la solution. En particulier, l'oxygène forme le couple O_2/O^(2 −). Si la solution devient trop oxydante, l'équilibre peut se déplacer en faveur du dioxygène. Il en résulte un moussage de la solution vitreuse dommageable pour le pilotage du procédé de vitrification et pour la qualité finale du verre obtenu (présence de bulles qui, une fois le milieu solidifié, rendraient le verre inhomogène). Ainsi, lors du processus de vitrification des déchets nucléaires, c'est-à-dire lors de la coulée du verre et de la mise en solution des éléments issus des déchets nucléaires, il est important de maitriser l'équilibre rédox du mélange.

II.C.2) Mesure de l'activité du dioxygène dans un bain de verre

On appelle fugacité en oxygène la grandeur notée f_(O_2), homogène à une pression, qui est la pression de l'oxygène physiquement dissout dans le bain de verre. Cette pression peut différer de la pression partielle en dioxygène P_(O_2 ref) de l'atmosphère placé sur le bain de verre. Une augmentation de P_(O_2 ref), toute autre chose égale par ailleurs, entraine une augmentation de f_(O_2).
Figure 15
La figure 15 présente un dispositif permettant de mesurer f_(O_2) dans du verre en fusion. L'électrode de référence mesure le potentiel du couple O_2/O^(2 −) où :
  • la forme oxydée O_2 provient de l'atmosphère, son activité est a_(ref) = (P_(O_2 ref))/(P^∘);
  • la forme réduite provient du bain de verre et a la même activité que dans le bain de verre.
On utilise pour cela une membrane ( ZrO_2 dopée à Y_2 O_3 ) très perméable aux ions O^(2 −), ainsi le fil de platine de l'électrode voit le dioxygène de l'atmosphère et les ions O^(2 −) du bain. L'électrode de travail mesure, quant à elle, le potentiel du bain de verre, à l'équilibre avec le couple O_2/O^(2 −) où :
  • la forme oxydée O_2 est dans le bain, son activité est a = (f_(O_2))/(P^∘);
  • la forme réduite est dans le bain.
Il en résulte une différence de potentiel qui s'exprime selon la formule de Nernst :
ΔE = (RT)/(4F)ln(f_(O_2))/(P_(O_2 ref)).

II.C.3) Questions

Q 39. Écrire la demi-équation redox du couple O_2/O^(2 −).
Q 40. En écrivant le potentiel de Nernst de chaque électrode du dispositif de mesure présenté figure 15, retrouver l'expression de la tension mesurée entre les électrodes.
On montre que le taux d'incorporation de déchets riches en cérium croît avec le caractère réducteur de la fonte verrière. Néanmoins, il peut en résulter un moussage de la fonte consécutif à la réaction de réduction du cérium IV en cérium III :
2Ce^(4 +) + O^(2 −) = 2Ce^(3 +) + 1/2O_2.
Q 41. Soit f_(O_2)^∗ la valeur de la pression de dioxygène dans la fonte verrière pour laquelle on y trouve, à l'équilibre, une même quantité de cérium IV que de cérium III. Exprimer logf_(O_2)^∗ en fonction des potentiels standard des couples Ce^(4 +)/Ce^(3 +) et O_2/O^(2 −) et de l'activité a_(O^(2 −)) des ions O^(2 −).
Q 42. Exprimer, à l'équilibre, log(a(Ce^(3 +)))/(a(Ce^(4 +))) en fonction de log(f_(O_2)^∗)/(f_(O_2)). Que peut-on dire si f_(O_2) > f_(O_2)^∗ ?
On peut contrôler le rapport redox du cérium en agissant sur :
a. le réglage des gaz de l'atmosphère au-dessus du bain de verre;
b. la modification de la basicité du verre, c'est-à-dire de l'activité des ions O^(2 −);
c. l'ajout de matière oxydante ou réductrice.
Q 43. Préciser, pour chaque méthode, le sens du réglage qui convient pour contrôler le rapport redox en faveur de la forme réduite.
Q 44. La solution retenue consiste à incorporer l'élément fer sous forme réduite Fe^(II), qui consomme alors le dioxygène relâché par la réduction du Ce^(IV) en devenant Fe^(III). Commenter la figure 16 .

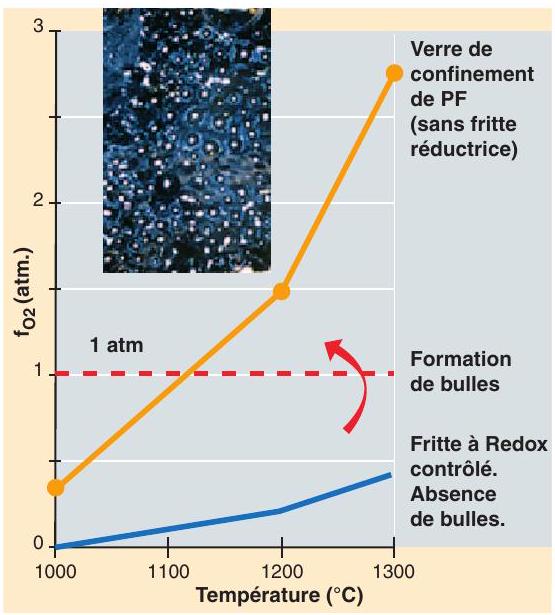

Figure 16

Données

Célérité de la lumière dans le vide c = 3, 00 × 10^8 m ⋅ s^(− 1)
Constante d'Avogadro N_A = 6, 02 × 10^(23) mol^(− 1)
Charge élémentaire e = 1, 6 × 10^(− 19)C
Permittivité du vide ε_0 = 8, 85 × 10^(− 12) F ⋅ m^(− 1)
Électron-volt 1eV = 1, 6 × 10^(− 19) J
Constante de Planck réduite ℏ = 6, 582 × 10^(− 16)eV ⋅ s
Constante de structure fine α = (e^2)/(4πε_0 ℏc) ≈ 1/(137)
Masse de la particule alpha m = 3727MeV/c^2
Conductivité thermique du verre λ = 1 W ⋅ K^(− 1) ⋅ m^(− 1)
Coefficient conducto-convectif air/solide (convection naturelle) h = 9 W ⋅ K^(− 1) ⋅ m^(− 2)
Coefficient conducto-convectif air/solide (convection forcée) h = 25 W ⋅ K^(− 1) ⋅ m^(− 2)
Préfixes du système international d'unités
Facteur Nom Symbole Facteur Nom Symbole
10^1 déca da 10^(− 1) déci d
10^2 hecto h 10^(− 2) centi c
10^3 kilo k 10^(− 3) milli m
10^6 méga M 10^(− 6) micro μ
10^9 giga G 10^(− 9) nano n
10^(12) téra T 10^(− 12) pico p
10^(15) péta P 10^(− 15) femto f
10^(18) exa E 10^(− 18) atto a
10^(21) zetta Z 10^(− 21) zepto z
10^(24) yotta Y 10^(− 24) yocto y

Questions fréquentes

4 questions
Sur quels chapitres porte le sujet Centrale physique-chimie 2 MP 2019 ?
Afficher ou masquer la section

Sur quels chapitres porte le sujet Centrale physique-chimie 2 MP 2019 ?

Le sujet couvre l'optique géométrique, les ondes électromagnétiques, la mécanique quantique, la thermique et l'électrochimie, à travers un capteur d'empreintes digitales et le stockage de déchets radioactifs.

Quelles erreurs le jury a-t-il le plus relevées en Centrale physique-chimie 2 MP 2019 ?

La condition d'image réelle avec une lentille convergente, l'oubli du plan d'incidence dans les lois de Descartes, des justifications absentes pour les résultats fournis, des bilans thermiques confus et des erreurs sur la formule de Nernst.

Comment aborder les questions peu guidées de Centrale physique-chimie 2 MP 2019 ?

Le jury tient compte du temps nécessaire et valorise fortement toute proposition scientifiquement fondée, même incomplète. La majorité des candidats a pourtant renoncé devant Q27, Q31 et Q38.

Les deux parties de Centrale physique-chimie 2 MP 2019 sont-elles indépendantes ?

Oui, le rapport précise que l'épreuve se compose de deux parties indépendantes : empreintes digitales d'une part, déchets radioactifs d'autre part.

Pas de description pour le moment
