Présentation du sujet

Difficile
Le haut-parleur électrodynamique et la radioactivité alpha
Afficher ou masquer la section

Le sujet comporte deux problèmes indépendants. Le premier, très guidé, étudie le fonctionnement électromécanique et énergétique d'un haut-parleur électrodynamique. Le second, plus original, porte sur la radioactivité alpha : le modèle de Gamow de désintégration, l'énergie cinétique de la particule alpha, puis des aspects de radioprotection comme la portée des particules et la décroissance radioactive.

  1. 1Problème A, A.1 : étude temporelle du fonctionnementEtudier la conversion électromécanique du haut-parleur et l'apparition de la force électromotrice induite.
  2. 2Problème A, A.2 : régime sinusoïdal forcéEtablir l'impédance complexe du haut-parleur et son schéma électrique équivalent.
  3. 3Problème A, A.3 : étude énergétiqueEtudier la puissance fournie, le rendement du haut-parleur et la gamme de fréquences audibles.
  4. 4Problème B, B.1-B.2 : modèle de GamowModéliser la barrière de potentiel et calculer la probabilité de désintégration alpha par deux approches.
  5. 5Problème B, B.3 : énergie cinétique de la particule alphaEstimer l'énergie cinétique de la particule alpha émise lors de la désintégration.
  6. 6Problème B, B.4 : radioprotectionAnalyser la portée des particules alpha, la décroissance radioactive et des considérations toxicologiques.

Difficile. Le rapport indique une épreuve classante avec un écart-type supérieur à 3, et signale que beaucoup de candidats sont incapables de mener à bien des calculs numériques, notamment dans le problème B.

Ce qu'a observé le jury

5 erreurs relevées
Force électromotrice induite mal justifiée · Confusion entre atome et noyau · Applications numériques aberrantes non détectées
Afficher ou masquer la section

Les deux problèmes étaient progressifs avec plusieurs points d'entrée indépendants. Si la majorité des candidats ont abordé les deux problèmes, peu ont répondu à toutes les questions, et pour une grande partie des candidats le premier problème a été mieux traité que le second. L'épreuve s'est révélée classante, avec d'excellentes copies mais aussi des copies quasiment vides.

Les erreurs les plus sanctionnées

  1. 1
    Force électromotrice induite mal justifiéeA.1.2.1

    Son apparition a été très souvent mal justifiée en A.1.2.1, la physique du problème n'étant pas maîtrisée.

  2. 2
    Confusion entre atome et noyauB.1.1

    Beaucoup de candidats confondent atome et noyau et mentionnent des électrons dans la composition du noyau en B.1.1.

    « la particule alpha est constituée de 4 nucléons, dont 2 protons, 2 neutrons et 2 électrons »
  3. 3
    Applications numériques aberrantes non détectéesB.2.4.1

    En B.2.4.1, les applications numériques sont presque toujours fausses, avec des valeurs de R2 de l'ordre du mètre sans que les candidats réagissent.

  4. 4
    Echelle logarithmique non identifiéeB.4.2

    Beaucoup de candidats n'ont pas vu que l'échelle était logarithmique en B.4.2 et ont modélisé une évolution affine au lieu d'une décroissance exponentielle.

  5. 5
    Confusion entre potentiel électrostatique et énergie potentielleB.2.3

    Beaucoup d'erreurs en B.2.3 sont liées à cette confusion, et le calcul de la constante K n'a quasiment jamais été fait correctement.

Ce qui a été bien réussi

  • La question A.3.3 a été bien traitée
  • La question B.1.4 a été bien traitée
  • Les questions B.2.5.3 et B.2.5.4 ont souvent été bien traitées
  • La question B.4.5 a souvent été bien traitée

Conseils du jury

  • Réagir aux résultats numériques aberrants plutôt que de les accepter sans les commenter.
  • Ne pas trafiquer les résultats lorsque la réponse attendue est fournie dans l'énoncé.
  • Etre attentif aux unités et à l'homogénéité des expressions.
  • Justifier et commenter les résultats plutôt que de se contenter d'écrire une relation sans explication.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

EPREUVE SPECIFIQUE - FILIERE PC

PHYSIQUE

Mercredi 4 mai : 8 h-12 h

N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Les calculatrices sont autorisées

Les deux problèmes sont indépendants.
Leurs poids respectifs sont approximativement de 45% et 55%.

Problème A: le haut-parleur électrodynamique

Un haut-parleur électrodynamique, schématisé en figure 1, est constitué d'un châssis sur lequel est fixé le circuit magnétique. Sur cet ensemble rigide est fixé l'élément actif du haut-parleur: l'équipage mobile formé de la membrane et de la bobine mobile. La liaison avec le châssis est assurée, près du centre par le spider, pièce de toile rigidifiée par du plastique et qui joue le rôle d'un ressort et sur le pourtour par une suspension périphérique. L'ensemble de la suspension assure le rappel vers la position d'équilibre et le guidage en translation parallèlement à l'axe z^′ z. Le circuit magnétique, constitué d'aimants permanents, génère un champ magnétique B⃗ radial et uniforme ( B = 1, 05 T ) dans l'entrefer. La longueur totale du bobinage de la bobine mobile vaut l = 3, 81 m. La masse de l'équipage mobile vaut m = 4, 0 g.
Les parties A.1-, A.2- et A.3- ne sont que très partiellement liées.

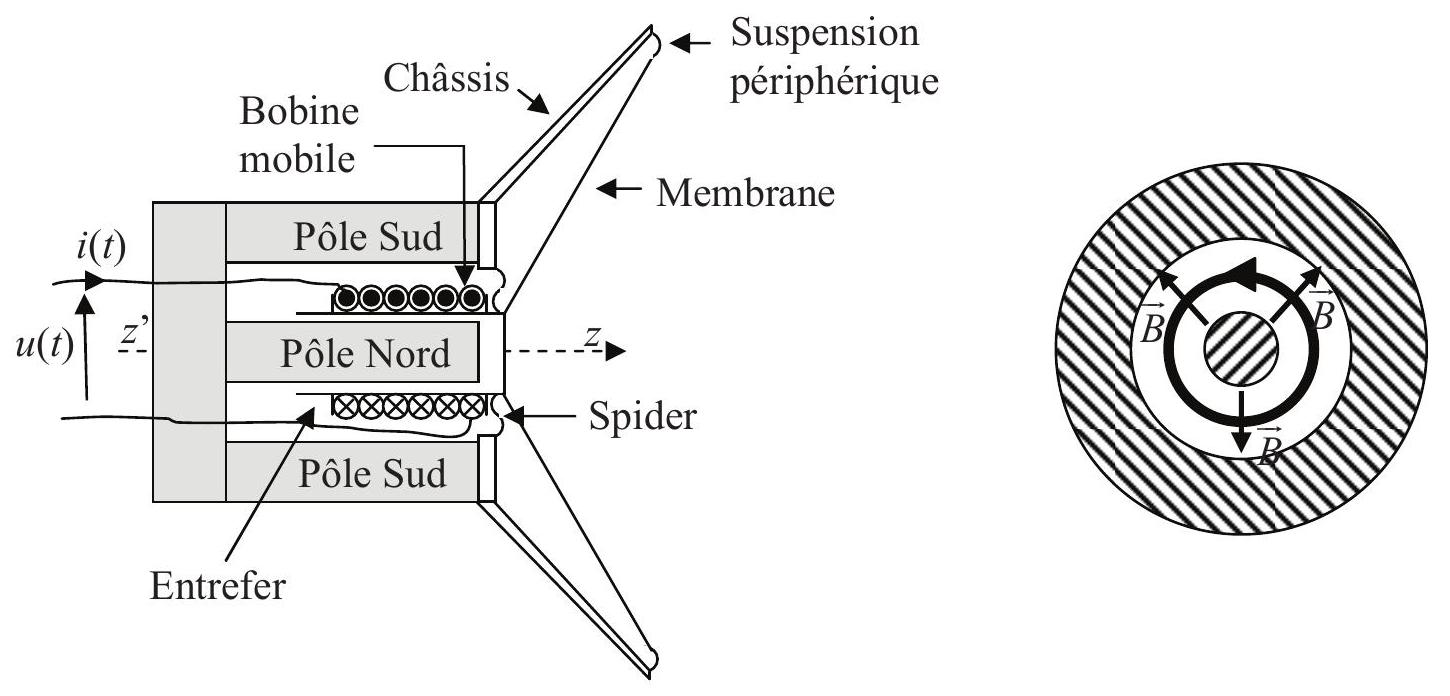

Figure 1 : schéma de principe du haut-parleur électrodynamique

A.1- Etude temporelle du fonctionnement

A.1.1- Pourquoi qualifie-t-on le haut-parleur de convertisseur électromécanique?
A.1.2- On applique aux bornes de la bobine une tension variable u(t). La bobine est alors traversée par un courant d'intensité i(t) et la membrane se déplace avec la vitesse v(t).
A.1.2.1- Justifier précisément l'apparition d'une f.é.m. induite e(t) aux bornes de la bobine.
A.1.2.2- Le schéma électrique équivalent de la bobine est donné en figure 2, page suivante. Donner la relation qui lie u(t) à i(t), i^′(t) = (di(t))/(dt) et e(t). Que représente chacun des termes de cette équation dite électrique? Pour la suite du problème, on posera e(t) = v(t) ⋅ B ⋅ l.

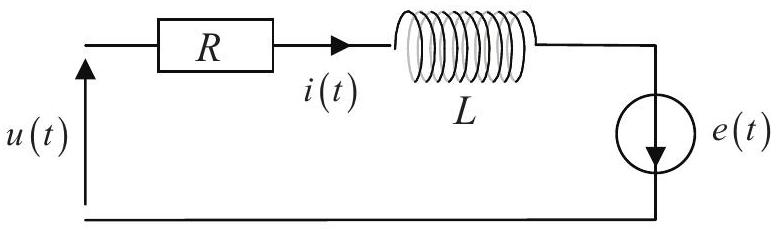

Figure 2 : schéma électrique de la bobine
A.1.3- Donner l'expression de la force élémentaire de Laplace df_L^(→−) exercée sur une portion de conducteur de longueur dl en fonction de i(t), dl, B et u_z^(→−).

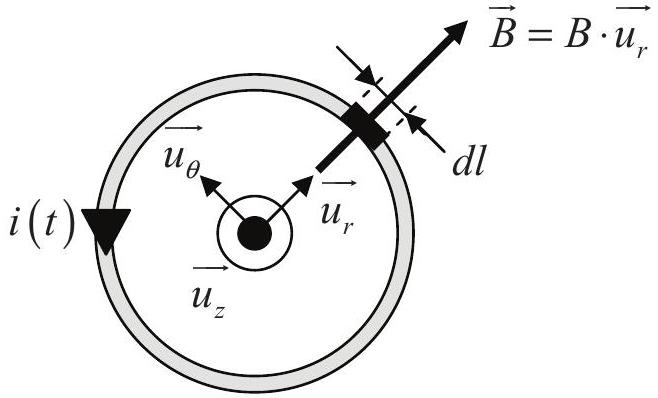

Figure 3 : portion de conducteur soumis à la force de Laplace
A.1.4- En prenant l'origine des z comme étant la position d'équilibre du centre d'inertie de l'équipage mobile (bobine + membrane), le principe fondamental de la dynamique appliqué à ce système donne la relation suivante: m ⋅ (dv⃗)/(dt) = − i(t) ⋅ l ⋅ B ⋅ u_z^(→−) − k ⋅ z(t) ⋅ u_z^(→−) − λ ⋅ v⃗. Interpréter les différents termes de cette relation.
En déduire une équation reliant i(t) à z(t) et ses dérivées z^′(t) = (dz(t))/(dt) et z^(′′)(t) = (d^2 z(t))/(dt^2). L'équation ainsi obtenue est appelée équation mécanique.

A.2- Régime sinusoïdal forcé

La tension appliquée est supposée sinusoïdale, de fréquence f : u(t) = U_m ⋅ cos(ω ⋅ t) et ω = 2 ⋅ π ⋅ f. Nous utiliserons le formalisme complexe qui, à toute fonction sinusoïdale du type a(t) = A_m ⋅ cos(ω ⋅ t + φ) associe la fonction complexe a_–(t) = A_m ⋅ e^(j ⋅ (ω ⋅ t + φ)). On rappelle que j est le nombre complexe tel que j^2 = − 1.
A.2.1- Ecrire les équations mécanique et électrique en utilisant le formalisme complexe.
A.2.2- En déduire l'expression de l'impédance du haut-parleur Z_–(ω) = (u_–(t))/(i_–(t)).
A.2.3- Cette impédance Z_–(ω) correspond à la mise en série de deux impédances : l'une Z_e_–(ω), appelée impédance propre, qui ne contient que des termes relatifs au circuit électrique et l'autre Z_m_–(ω), appelée impédance motionnelle, qui ne dépend que des caractéristiques mécaniques du système. Préciser les expressions de Z_e_–(ω) et Z_m_–(ω).
A.2.4- Montrer que l'admittance motionnelle Y_m_–(ω) = 1/(Z_m_–(ω)) peut s'écrire sous la forme : Y_m_–(ω) = j ⋅ C_m ⋅ ω + 1/(j ⋅ L_m ⋅ ω) + 1/(R_m). Préciser les expressions de C_m, L_m et R_m en fonction de l, B, k, m et λ. On donne k = 1250 N.m^(− 1) et λ = 1, 0 kg.s^(− 1), vérifier que C_m = 2, 5 ⋅ 10^(− 4) F, L_m = 12, 8mH et R_m = 16Ω.
A.2.5- Proposer un schéma électrique équivalent de l'impédance Z_–(ω) du haut-parleur dans lequel vous ferez apparaître R, L, C_m, L_m et R_m.
A.2.6- On peut également poser que l'impédance du haut-parleur se compose d'une partie réelle R_T et d'une partie imaginaire X_T : Z_–(ω) = R_T + j ⋅ X_T. Montrer alors que l'expression de R_T est la suivante : R_T = R + (R_m)/(1 + R_m^2 ⋅ (C_m ⋅ ω − 1/(L_m ⋅ ω))^2).
A.2.7- En utilisant la courbe R_T = f(ω) de la figure 4, déterminer la valeur numérique de la résistance R et montrer que la fréquence de résonance vaut f_0 = 89 Hz. Vérifier la cohérence de la valeur de f_0 avec les données de l'énoncé.

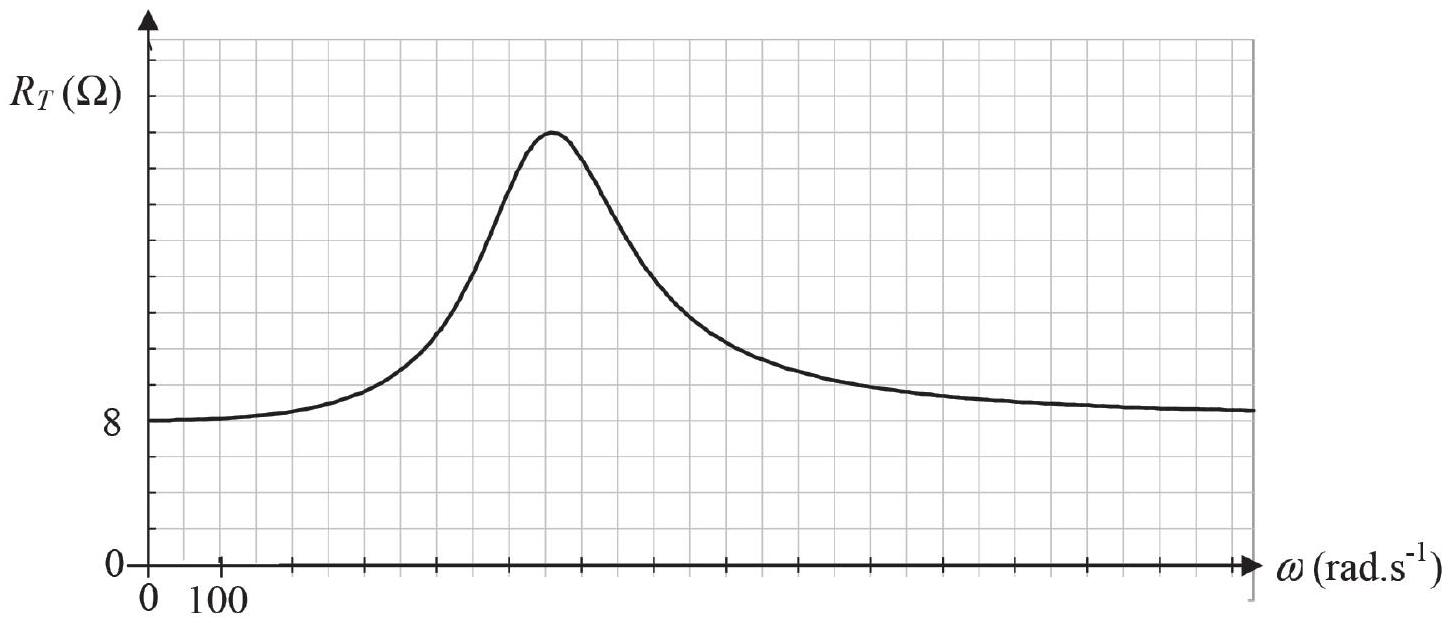

Figure 4 : courbe représentant R_T en fonction de ω

A.3- Etude énergétique

Nous ferons l'hypothèse que la transformation de l'énergie mécanique des parties mobiles en énergie acoustique s'effectue sans perte.
A.3.1- Etablir le bilan de puissance électrique global sous la forme :
u(t) ⋅ i(t) = (d(E_(magn)))/(dt) + P_J(i(t)) + P_L(v(t)).
Préciser les expressions de E_(magn), P_J(i(t)) et P_L(v(t)).
Interpréter chacun des termes du bilan.
A.3.2- Etablir le bilan de puissance mécanique global sous la forme :
(d(E_c(v(t))))/(dt) + P_A(v(t)) + (d(E_(pe)(z(t))))/(dt) = P_L(v(t)).
Préciser les expressions de E_c(v(t)), E_(pe)(z(t)) et P_A(v(t)).
Interpréter chacun des termes du bilan.
A.3.3- Déduire des deux relations précédentes que :
u(t) ⋅ i(t) = (d(E_(magn)))/(dt) + P_J(i(t)) + (d(E_M(t)))/(dt) + P_A(v(t)).
A.3.4- Montrer que la puissance moyenne ⟨P_S(t)⟩ fournie par l'alimentation électrique est reliée à la valeur moyenne du courant au carré consommé par le haut-parleur ⟨i(t)^2⟩ et à la valeur moyenne de la vitesse au carré de l'équipage mobile ⟨v(t)^2⟩ par la relation :
⟨P_S(t)⟩ = R ⋅ ⟨i(t)^2⟩ + λ ⋅ ⟨v(t)^2⟩
Lequel de ces termes correspond à la puissance utile moyenne ⟨P_u(t)⟩ ? En déduire l'expression du rendement η.
A.3.5- La tension u(t) appliquée aux bornes du haut-parleur est une tension alternative sinusoïdale, de valeur efficace U_(eff). La bobine est alors traversée par un courant i(t) alternatif sinusoïdal d'intensité efficace I_(eff).

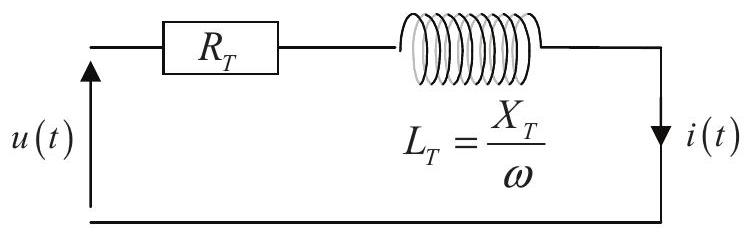

On rappelle que le haut-parleur peut se modéliser comme indiqué en figure 5. Montrer que le rendement η défini en question A3.4- a pour expression η = (R_T − R)/(R_T).
Figure 5 : modélisation du haut-parleur

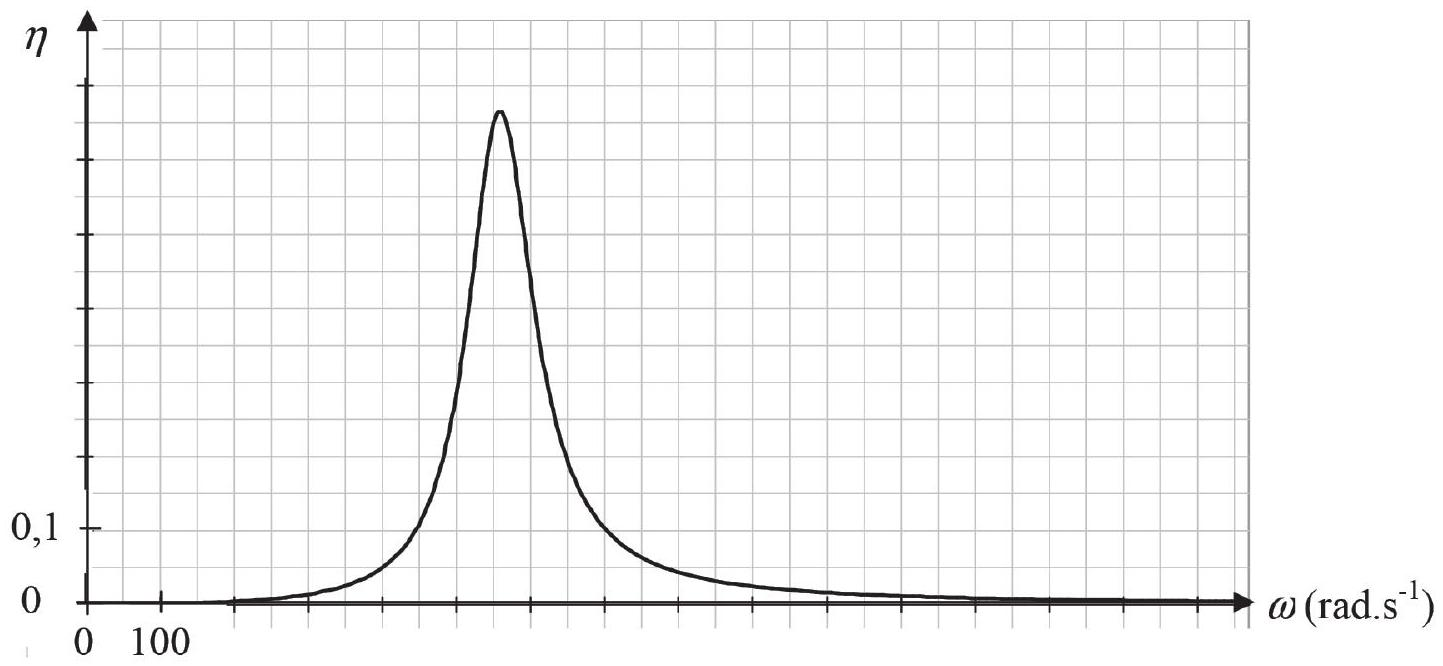

A.3.6- On donne, en figure 6, la représentation du rendement η en fonction de la pulsation ω. Pour quelle fréquence le rendement est-il maximal ? Est-ce en accord avec les valeurs numériques précédentes? Justifier votre réponse.
Figure 6 : courbe représentant le rendement η en fonction de la pulsation ω
A.3.7- Dans quelle gamme de fréquences l'utilisation du haut-parleur est-elle intéressante ? Rappeler l'intervalle de fréquences dans lequel l'oreille humaine entend les sons.
A.3.8- Expliquer pourquoi les enceintes acoustiques comportent plusieurs haut-parleurs.

Problème B : radioactivité α

La désintégration α d'un noyau radioactif _Z^A X, appelé noyau père, conduit à l'émission d'un noyau d'hélium 4 noté _2^4 He encore appelé particule α (figure 7). De cette désintégration résulte un noyau dit fils ^(A − 4)Y. Ce mode de désintégration est résumé par l'équation bilan : _Z^A X → _2^4 He + ^(A − 4)Y. Généralement, les noyaux émetteurs α possèdent un nombre de nucléons A élevé (supérieur à 200 ) et sont donc qualifiés de noyaux lourds car, en première approximation, la masse d'un noyau est proportionnelle à son nombre de nucléons.

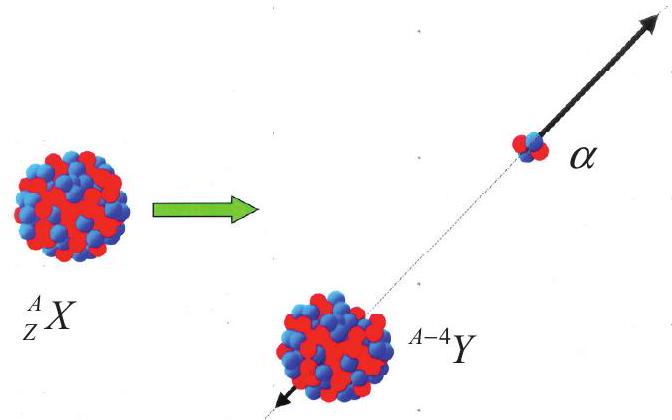

Figure 7 : désintégration α d'un noyau radioactif _Z^A X
Le détriment, comprendre l'impact radiologique du rayonnement α, dépend notamment de l'énergie cinétique Ec_α du noyau d'hélium 4 éjecté.
Après avoir précisé quelques généralités (B.1-), nous estimerons la probabilité de désintégration α du noyau père (B.2-), puis nous évaluerons l'énergie cinétique Ec_α de la particule α ainsi émise (B.3-) pour discuter des hypothèses de la partie B.2-. Enfin, nous préciserons des aspects de radioprotection associés à la radioactivité α (B.4-).
Pour l'ensemble de ce problème, nous considérerons que nous sommes dans le repère galiléen du laboratoire (R_L) dans lequel le noyau _Z^A X est au repos. La particule α émise lors de la désintégration du noyau père est non relativiste. Les effets liés à la gravité seront négligés.
Les parties B.1-, B.2-, B.3- et B.4- ne sont que très partiellement liées.

Données numériques

Constante de Planck h = 6, 63 ⋅ 10^(− 34) J ⋅ s
Constante de Planck réduite ℏ = h/(2 ⋅ π) = 1, 05 ⋅ 10^(− 34) J ⋅ s
Constante d'Avogadro N_A = 6, 02.10^(23) mol^(− 1)
Charge électrique élémentaire e = 1, 6.10^(− 19)C
Permittivité du vide ε_0 = 1/(36 ⋅ π ⋅ 10^9) F ⋅ m^(− 1)
Unité de masse atomique ( u.m.a.) 1 u.m.a. ≈ 1, 66 ⋅ 10^(− 27) kg
Masse du noyau d'hélium 4 m_α ≈ 4 u.m.a.
Masse d'un noyau _Z^A X m_X ≈ A u.m.a.

B.1- Généralités

B.1.1- Préciser la constitution de la particule α. Cette particule est-elle sensible aux champs électriques?
B.1.2- Quelle est la loi de conservation qui permet de connaître le nombre de protons du noyau fils?
B.1.3- En physique nucléaire, l'unité usuellement employée pour l'énergie n'est pas le Joule mais l'électronvolt. Considérons deux armatures métalliques A et B reliées à une source de tension continue U_(AB) positive (figure 8 ). Un électronvolt ( eV ) correspond à l'énergie cinétique acquise par un électron, initialement au repos et positionné au niveau de la plaque B, soumis à une tension U_(AB) de un volt. Que vaut 1 eV en Joule ?

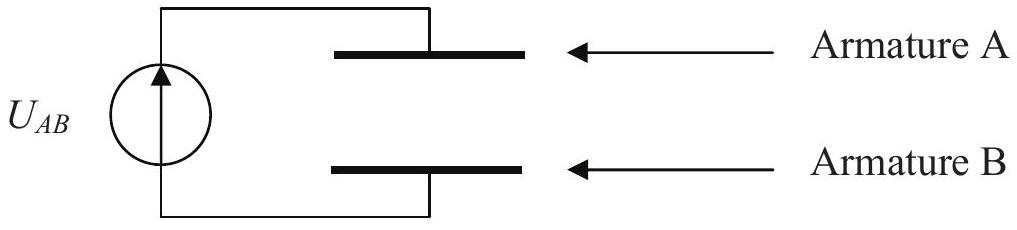

Figure 8 : définition de l'électronvolt
B.1.4- Le noyau d'un atome _Z^A X est souvent perçu comme étant une sphère de rayon R, on parle alors du modèle de la «goutte liquide». En considérant que la masse volumique ρ du noyau est constante, montrer que le rayon R associé au noyau est proportionnel à A^(1/3). Ce modèle est-il approprié pour le noyau d'hélium 4 ?

B.2- Estimation de la probabilité de désintégration α

Pour estimer la probabilité de désintégration α du noyau père, nous allons utiliser la mécanique quantique à travers le modèle du physicien russe G. Gamov. En 1928, il présupposa l'existence de la particule α à l'intérieur du noyau père. Pour s'échapper du noyau père la particule α devrait posséder, en mécanique classique, une énergie supérieure à la hauteur V_2 de la barrière de potentiel (figure 9).

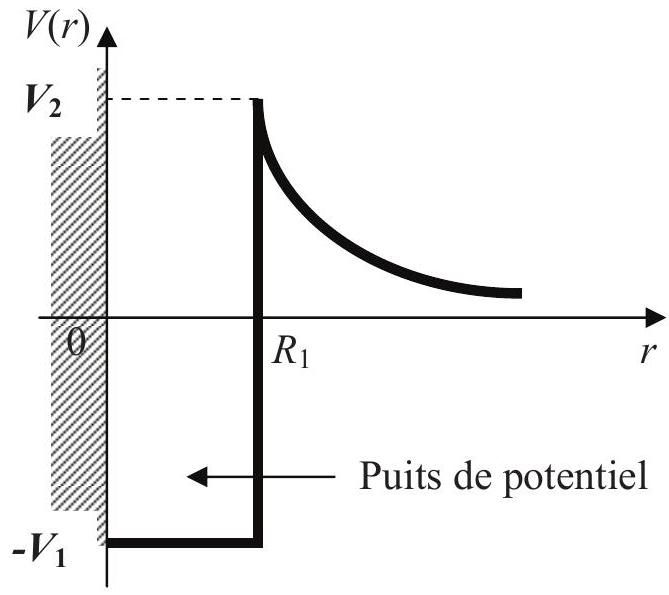

Figure 9 : allure de la barrière de potentiel V(r) dans le cadre de notre modèle
Si son énergie est inférieure à cette valeur, elle ne peut pas s'échapper du noyau. Toutefois, comme elle possède une certaine vitesse, elle frappe sur les parois du puits de potentiel, de profondeur − V_1, avec une fréquence proportionnelle à sa vitesse et inversement proportionnelle à la largeur R_1 du puits. La mécanique quantique montre alors que la probabilité de présence de la particule α à l'extérieur du puits est certes très faible mais non nulle.
On désigne par r la distance entre le centre de la particule α et le centre du noyau fils. R_1 est approximativement égal à la somme des rayons du noyau d'hélium 4 et du noyau fils. R_1 est légèrement supérieur au rayon R du noyau père.
Par ailleurs, dans cette partie, la masse de la particule α est négligée devant celle du noyau fils. Aussi, la masse réduite du système constitué de la particule α et du noyau fils est assimilée à la masse de la particule α.
B.2.1- Quel est le nom de l'effet associé au passage de la particule α à travers la barrière coulombienne? A quelle condition il ne pourra pas y avoir de désintégration α ?
B.2.2- A quelle interaction est liée le puits de potentiel? Quelles sont ses principales caractéristiques?
B.2.3- A l'extérieur du puits de potentiel ( r > R ), une seule interaction est prise en compte. L'expression de l'énergie potentielle associée est de la forme V(r) = K/r, K ∈ ℝ^(+ ∗). De quelle interaction s'agit-il ? Préciser l'expression de K en fonction de la charge électrique élémentaire e et du nombre de protons Z du noyau père.
B.2.4- Pour une particule α préexistante à l'intérieur du noyau père avec une énergie E_α (figure 10), le coefficient de transmission P de la barrière de potentiel épaisse associée est :
P ≈ exp[ − (4 ⋅ π)/h ⋅ ∫_(R_1)^(R_2)√(2 ⋅ m_α ⋅ [V(r) − E_α]) ⋅ dr], où m_α est la masse de la particule α.
Figure 10 : coefficient de transmission P d'une barrière de potentiel épaisse
Pour les questions suivantes, nous nous intéresserons au polonium 210, _(84)^(210)Po, émetteur α, pour lequel la particule α possède une énergie E_α = 5, 4MeV. Pour décrire la désintégration α de ce noyau, vous prendrez R_1 = 7, 6 ⋅ 10^(− 15) m et V_1 = 10MeV.
B.2.4.1- Calculer les valeurs de R_2 et V_2 associées à cette désintégration. Discuter de l'hypothèse de la barrière épaisse.
B.2.4.2- Le calcul du coefficient de transmission donne, pour une barrière épaisse : P ≈ exp(− γ), avec γ = ((Z − 2) ⋅ e^2)/(ℏ ⋅ ε_0) ⋅ √((m_α)/(2 ⋅ E_α)) ⋅ [1 − 4/π ⋅ √((R_1)/(R_2))].
Estimer l'ordre de grandeur de P pour le polonium 210.
B.2.4.3- Exprimer le nombre d'allers-retours f que fait la particule α par seconde dans le noyau père en fonction de R_l, V_l, E_α et m_α, puis le calculer pour le polonium 210 .
B.2.4.4- Donner l'expression de la probabilité par unité de temps λ d'émission d'une particule α par le noyau père en fonction de f et P. λ est encore appelée constante radioactive. Calculer la valeur de la constante radioactive du polonium 210.
B.2.5- Une autre méthode d'évaluation du coefficient de transmission P d'une barrière de potentiel épaisse consiste à la modéliser comme indiqué en figure 11 et à résoudre explicitement l'équation de Schrödinger en régime stationnaire et à une dimension.
La particule qui se déplace est soumise à un potentiel V, tel que : V = − V_1 pour la région 1(r < R_1); V = V_2 pour la région 2(R_1 < r < R_2) et V = 0 pour la région 3(r > R_2). La barrière de potentiel est d'épaisseur a = R_2 − R_1.

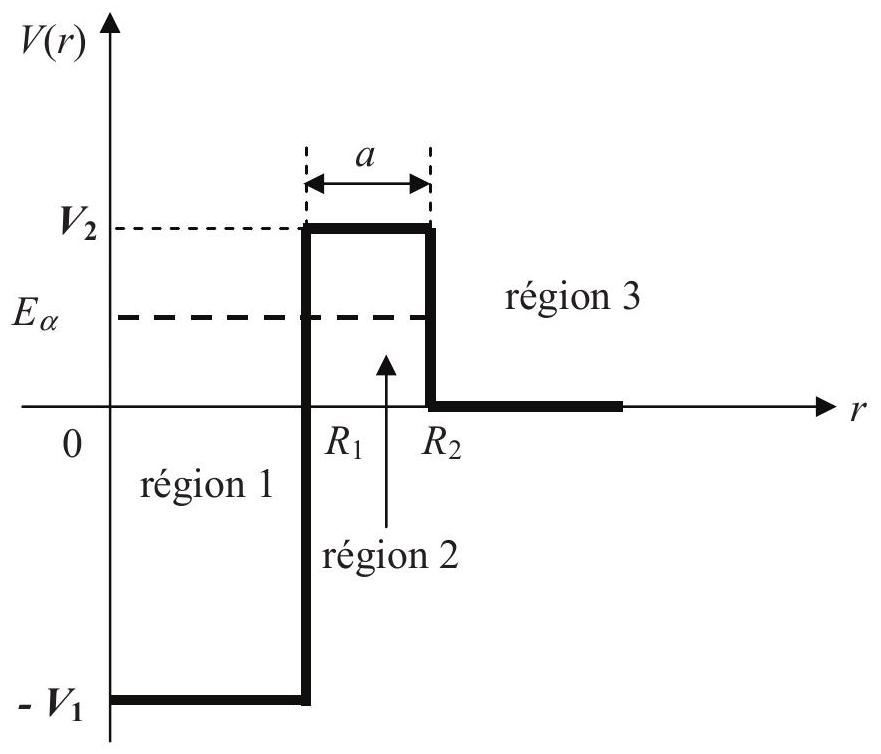

Figure 11 : modélisation de la barrière de potentiel V(r)
La particule α d'énergie E_α arrive de la région 1 sur la barrière de potentiel. Nous considérons que : 0 < E_α < V_2. Nous rappelons que la fonction d'onde radiale φ(r) de la particule α vérifie l'équation de Schrödinger en régime stationnaire à une dimension :
− (ℏ^2)/(2 ⋅ m_α) ⋅ (d^2 φ(r))/(dr^2) + V(r) ⋅ φ(r) = E_α ⋅ φ(r).
B.2.5.1- Montrer que la fonction d'onde radiale φ(r) se met, selon la région, sous la forme :
Région 1: φ_1(r) = A ⋅ exp(j ⋅ k_1 ⋅ r) + B ⋅ exp(− j ⋅ k_1 ⋅ r)
Région 2: φ_2(r) = C ⋅ exp(k_2 ⋅ r) + D ⋅ exp(− k_2 ⋅ r)
Région 3: φ_3(r) = F ⋅ exp(j ⋅ k_3 ⋅ r) + G ⋅ exp(− j ⋅ k_3 ⋅ r)
où A, B, C, D, F et G sont des constantes a priori complexes et j le nombre complexe tel que j^2 = − 1.
Préciser les expressions des constantes k_1, k_2 et k_3.
Pour la région 2, de quel type d'onde parle-t-on ? Représenter les fonctions d'onde par région.
B.2.5.2- Quelle est la valeur de la constante G ? Justifier votre réponse.
B.2.5.3- Justifier l'existence de relations de continuité. Ecrire les relations de continuité.
B.2.5.4- On montre que le courant de probabilité stationnaire de la région 1 a pour expression : J⃗_1 = ℏ/(m_α) ⋅ k_1 ⋅ [|A|^2 − |B|^2] ⋅ u_r^(→−) où u_r^(→−) est le vecteur unitaire de l'axe (Or) et |A| et |B| sont les modules des constantes complexes A et B. Que représente la quantité J_1^(→−) = ℏ/(m_α) ⋅ k_1 ⋅ |A|^2 ⋅ u_r^(→−) ?
Définir le coefficient de transmission P en fonction des courants de probabilité. Exprimer P en fonction de |A|, |F|, k_1 et k_3.
B.2.5.5- La résolution des équations de continuité permet d'accéder à l'expression de P :
P = (k_3)/(k_1) ⋅ (4 ⋅ k_1^2 ⋅ k_2^2)/((k_1^2 + k_2^2) ⋅ (k_2^2 + k_3^2)sh^2(k_2 ⋅ a) + k_2^2 ⋅ (k_1 + k_3)^2) où a = R_2 − R_1 est l'épaisseur de la barrière de potentiel. Compte tenu des ordres de grandeur, P peut être approximé par la relation : P ≈ e^(− 2 ⋅ k_2 ⋅ a). Calculer l'épaisseur de la barrière de potentiel a.
Calculer la valeur de P pour le polonium 210 et la comparer à celle trouvée à la question B.2.4.2-. Interpréter les éventuelles différences entre ces deux valeurs. Laquelle vous semble la plus crédible ? Justifier votre réponse.

B.3- Estimation de l'énergie cinétique de la particule α loin du noyau

B.3.1- Dans le repère galiléen du laboratoire ( R_L ), écrire la loi de conservation du vecteur quantité de mouvement associée à la désintégration α : _Z^A X → _2^4 He + ^(A − 4)Y. On notera p_X^(→−), p_Y^(→−) et p_α^(→−) les vecteurs quantité de mouvement associés respectivement aux noyaux _Z^A X, ^(A − 4)Y et _2^4 He. En déduire ce que représentent les flèches noires de la figure 7 , page 7 associées aux noyaux fils et d'hélium 4 .
B.3.2- En physique nucléaire trois formes d'énergie sont, a priori, prises en compte pour chaque noyau : son énergie cinétique Ec, son énergie potentielle E^∗, encore appelée énergie d'excitation et son énergie de masse m ⋅ c^2 où m est la masse du noyau et c la vitesse de la lumière dans le vide. Lors d'une désintégration, il y conservation de l'énergie. Appliquer cette loi de conservation à la désintégration α en considérant que le noyau père est non excité et au repos. On notera les énergies de masse m_X ⋅ c^2, m_α ⋅ c^2 et m_Y ⋅ c^2, les énergies cinétiques Ec_α et Ec_Y, les énergies d'excitation E_α^∗ et E_Y^∗.
La différence entre les énergies de masse avant et après désintégration est notée Q_α. Q_α = m_X ⋅ c^2 − m_α ⋅ c^2 − m_Y ⋅ c^2 est compris entre 4 et 10 MeV et est appelé bilan énergétique. Le premier état excité du noyau d'hélium 4 vaut 20 MeV , simplifier alors l'équation de conservation de l'énergie.
B.3.3- Exprimer Ec_α l'énergie cinétique de la particule α en fonction de Q_α, m_α, m_Y et E_Y^∗. En déduire une condition, nécessaire mais pas suffisante, de désintégration du noyau père. Est-ce cohérent avec la question B.2.1 de la page 9 ?
B.3.4- Le rapport des masses est considéré comme étant égal au rapport du nombre de nucléons des noyaux concernés. Donner l'expression de l'énergie cinétique de la particule α en fonction de Q_α, A et E_Y^∗.
Le polonium 210 est un noyau émetteur α «pur», cela signifie que le noyau fils de plomb 206 résultant de sa désintégration ne possèdera jamais d'énergie d'excitation. Calculer alors l'énergie cinétique emportée par la particule α. Le bilan énergétique associé à la désintégration α du polonium 210 vaut 5, 4MeV.
B.3.5- Sachant que tous les noyaux émetteurs α ne sont pas «purs» comme l'uranium 238 ou l'uranium 235, discuter d'éventuelles limites des modèles de la partie B.2.

B.4- Radioprotection associée à la radioactivité α

B.4.1- La portée L de la particule α, dans l'air et dans les conditions normales de température et de pression, peut être calculée à partir de la relation empirique L = 0, 32 ⋅ (Ec_α)^(1, 5) avec L en cm et Ec_α en MeV . L'énergie cinétique Ec_α du noyau d'hélium 4 éjecté est comprise entre 4 et 9 MeV .
Par ailleurs, la règle de Bragg établit la relation entre les valeurs des parcours L_1 et L_2 d'une même particule α, dans des milieux de masses volumiques différentes ρ_1 et ρ_2, de masses atomiques molaires différentes M_1 et M_2 : (L_1)/(L_2) = (ρ_2)/(ρ_1) ⋅ √((M_1)/(M_2)).
Données : ρ_(air) = 1, 3 ⋅ 10^(− 3) g ⋅ cm^(− 3), M_(air) = 29 g ⋅ mol^(− 1), ρ_(eau) = 1, 0 g ⋅ cm^(− 3) et M_(eau) = 18 g ⋅ mol^(− 1).
B.4.1.1- Pourquoi dit-on qu'une source de radioactivité α ne présente aucun danger d'irradiation externe?
Remarque : attention, les rayonnements α peuvent néanmoins être dangereux en cas d'ingestion ou d'inhalation.
B.4.1.2- Si une zone était contaminée par des noyaux émetteurs α, juste après la rosée du matin, serait-il possible de fournir rapidement aux autorités une cartographie de la zone concernée ?
B.4.2- S'il est essentiel de connaître l'énergie cinétique des particules α, il est également indispensable d'évaluer, à chaque instant t, le rythme des désintégrations pour estimer le nombre de particules α émises par seconde. On parle alors d'activité A(t) = λ ⋅ N(t), où N(t) est le nombre de noyaux radioactifs présents à l'instant t. Cette activité est exprimée en Becquerel (Bq). Un Becquerel correspond à une désintégration par seconde.
Un comptage du nombre de noyaux N d'une source de polonium 210 en fonction du temps t a été réalisé (figure 12). A partir de ce graphe, préciser la loi d'évolution N(t) du nombre de noyaux radioactifs de polonium 210 en fonction du temps appelée loi de décroissance radioactive.
En déduire la constante radioactive λ du polonium 210 . Comparer cette valeur avec les résultats de la partie B.2.
Calculer, en gramme, la masse initiale m_0 de noyaux radioactifs de polonium 210 présents dans l'échantillon.

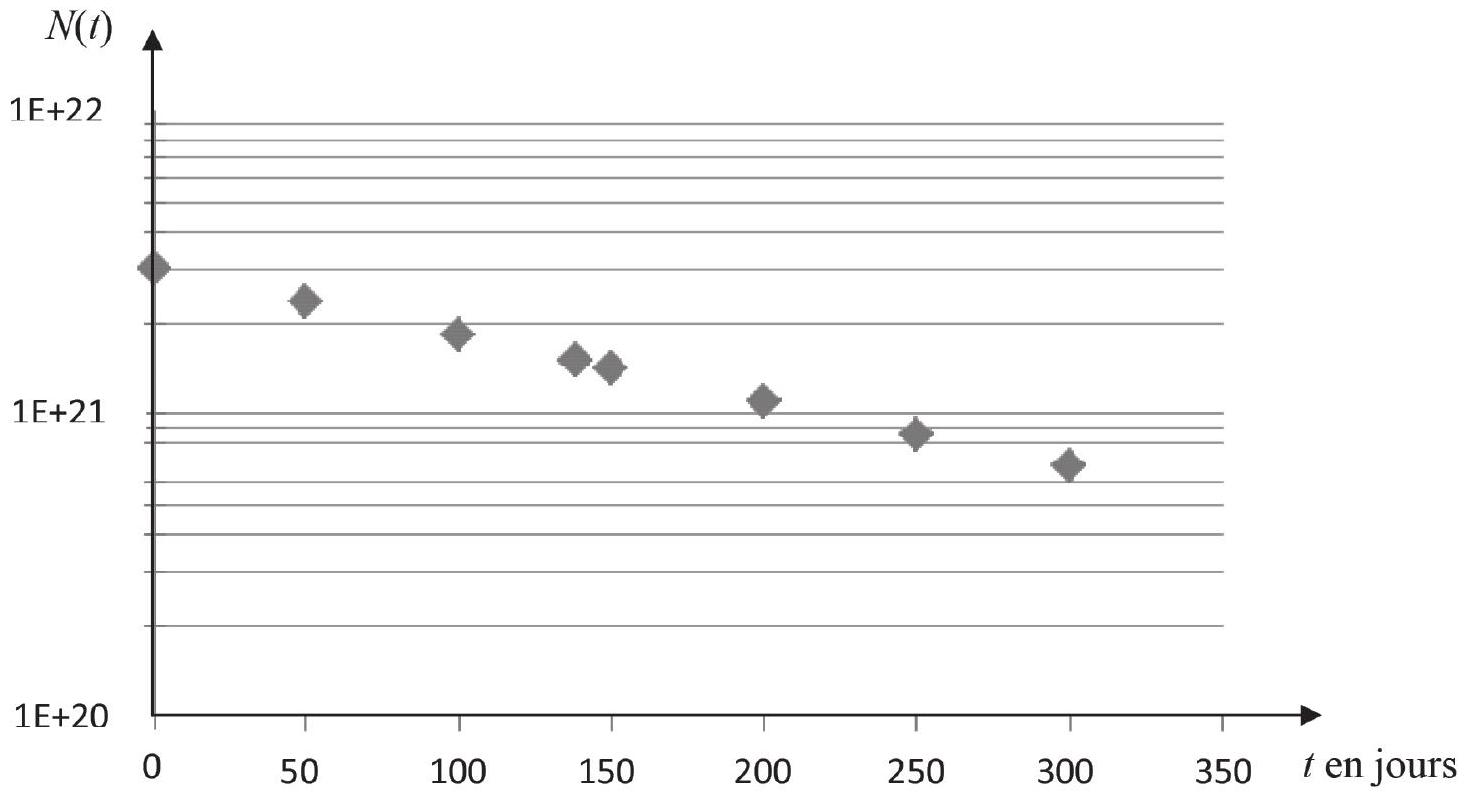

Figure 12 : loi de décroissance radioactive du polonium 210
B.4.3- On définit la période radioactive T_(1/2) comme étant la durée nécessaire pour que la moitié des noyaux radioactifs aient disparu. Exprimer T_(1/2) en fonction de λ. Préciser la période radioactive du polonium 210 à partir de la valeur de λ obtenue à la question B.4.2.
Souvent, on considère qu'il suffit d'attendre 10 périodes pour ne plus se préoccuper de la radioactivité issue de l'échantillon. Qu'en pensez-vous?
B.4.4- Lors de débats concernant l'énergie nucléaire, il n'est pas rare d'entendre que le plutonium est plus radioactif que l'uranium. A partir du tableau 1 , étayer un discours construit et argumenté pour donner votre avis sur cette assertion. L'activité massique A_m(Bq/g) correspond à l'activité (initiale) pour un gramme de matière radioactive.
Isotope Mode de désintégration principal Période radioactive T_(1/2) (an) Activité massique A_m(Bq/g) Energie cinétique moyenne des α et β - émis (MeV) Emission thermique (W/kg)
^(235)U α 7,04.10 ^8 8, 0.10^4 4,4 5,6.10 ^(− 5)
^(238)U α 4,5.10 ^9 1,2.10 ^4 4,2 8,3.10 ^(− 6)
^(238)Pu α 87,7 6,3.10 ^(11) 5,5 5,6.10 ^2
^(239)Pu α 2,4.10 ^4 2,3.10 ^9 5,1 1,9
^(240)Pu α 6500 8,5.10 ^9 5,1 7,0
^(241)Pu β - 14,4 3,8.10 ^(12) 7,0.10 ^(− 3) 4,3
^(242)Pu α 3,8.10 ^5 1,4.10 ^8 4,9 0,1
Tableau 1 : caractéristiques des isotopes de l'uranium et du plutonium
B.4.5- L'activité massique du polonium 210 est de 1, 7.10^(14) Bq/g. Le polonium 210 aurait été utilisé pour empoisonner et tuer l'agent secret Litvinenko en 2006. Pourquoi choisir cet émetteur α pour un empoisonnement?
B.4.6- Que représente physiquement l'émission thermique indiquée dans le tableau 1 ?
En quoi est-ce une information utile pour tout exploitant de réacteur nucléaire, sachant que, le combustible nucléaire neuf ne contient que des noyaux d'uranium 235 et 238 mais que, après passage dans le réacteur, le combustible usagé contient d'autres noyaux apparus lors des diverses réactions nucléaires comme ceux indiqués dans le tableau 1 ?
Fin de l'énoncé

Questions fréquentes

3 questions
Sur quoi porte le sujet de physique CCP PC 2016 ?
Afficher ou masquer la section

Sur quoi porte le sujet de physique CCP PC 2016 ?

Il porte sur le fonctionnement électromécanique d'un haut-parleur électrodynamique, puis sur la radioactivité alpha avec le modèle de Gamow et des questions de radioprotection.

Quelles erreurs le jury a-t-il le plus relevées ?

Une justification insuffisante de la force électromotrice induite, une confusion entre atome et noyau, des applications numériques aberrantes non détectées et une échelle logarithmique non identifiée.

Ce sujet de physique PC est-il difficile ?

Le rapport le décrit comme classant avec un écart-type supérieur à 3, et signale que le second problème sur la radioactivité a été moins bien réussi que le premier.

Pas de description pour le moment
