Présentation du sujet

Difficulté moyenne
Thermohydraulique d'un combustible nucléaire, lunette astronomique et récupération d'énergie vibratoire
Afficher ou masquer la section

Le sujet de physique CCINP PC 2015 réunit trois problèmes indépendants de poids très différents. Le premier étudie la thermique d'une plaque de combustible nucléaire et les pertes de pression dans une conduite, le deuxième est un problème classique d'optique géométrique sur la lunette astronomique, le troisième analyse un récupérateur d'énergie vibratoire (oscillateur en référentiel non galiléen, transduction électrostatique et électromagnétique).

  1. 1Problème A : éléments de thermohydrauliqueProfil de température dans une plaque de combustible avec et sans gaine, puis conservation de la masse, bilan de quantité de mouvement et pertes de pression pour dimensionner la pompe du circuit primaire.
  2. 2Problème B : lunette astronomiquepremière annéeLunette afocale, conditions de Gauss, grossissement, devenir de faisceaux sur et hors de l'axe et aberrations chromatiques.
  3. 3Problème C : récupération d'énergie vibratoireQuestions ouvertes d'ordre de grandeur, fonction de transfert d'une masse sismique en référentiel non galiléen, condensateur plan variable par le théorème de Gauss et principe de la transduction électromagnétique.

Difficulté moyenne. Le jury juge l'énoncé long mais faisable en quatre heures et estime qu'un étudiant sérieux pouvait obtenir une note honorable, même si peu de candidats ont répondu à toutes les questions.

Ce qu'a observé le jury

6 erreurs relevées
Applications numériques et unités · Raccordement à une interface · Tracé des rayons lumineux
Afficher ou masquer la section

Le sujet était progressif, avec plusieurs points d'entrée, et la majorité des candidats a abordé les trois problèmes. Les correcteurs ont été frappés par la lenteur des candidats, par des calculs numériques simples manqués et par des résultats aberrants non commentés. Les questions de compréhension et les questions qualitatives ont souvent été décevantes ou évitées.

Les erreurs les plus sanctionnées

  1. 1
    Applications numériques et unitésA.1.1, A.3.5

    Conversions ratées dès A.1.1, erreurs d'unité et de signe sur les pertes de pression, résultats absurdes non détectés.

  2. 2
    Raccordement à une interfaceA.2.1

    Le calcul de la température à l'interface pose problème ; écrire la conservation du flux thermique donnait rapidement le résultat. L'élimination des profils est mal justifiée.

  3. 3
    Tracé des rayons lumineuxB.1.1, B.1.2, B.2

    Accommodation de l'oeil mal comprise, conditions de Gauss mal connues (cause et conséquences confondues), schémas approximatifs et résultats donnés sans justification.

    « beaucoup ne maîtrisent pas le tracé des rayons lumineux »
  4. 4
    Référentiel non galiléen oubliéC.2.2

    L'équation du mouvement de la masse sismique est souvent fausse, par oubli du caractère non galiléen du référentiel ou mauvaise écriture de la force de rappel.

    « La dynamique en référentiel n’est pas maîtrisée. »
  5. 5
    Nature du filtreC.2.3

    À partir de la bonne fonction de transfert, les candidats peinent à identifier le type et l'ordre du filtre ; certains truquent leurs calculs pour retrouver le résultat donné.

  6. 6
    Théorème de Gauss appliqué sans rigueurC.3.1

    Symétries rarement faites, surface de Gauss non précisée, problèmes d'homogénéité sur la capacité du condensateur plan.

Ce qui a été bien réussi

  • La partie A.1, application directe du cours, a permis à de nombreux candidats de prendre des points.
  • La question A.3.2 est la mieux réussie, et A.3.3 est bien traitée en général.
  • Le passage en notation complexe en C.2.3 est maîtrisé, et C.2.4 a souvent donné de bonnes réponses.
  • La question C.3.3.a a été très bien traitée.
  • La présentation des copies est de bonne qualité.

Conseils du jury

  • Vérifier la vraisemblance et l'homogénéité de chaque résultat numérique.
  • Justifier les résultats plutôt que de les donner de mémoire.
  • Distinguer précisément force et énergie, débit massique et débit volumique.
  • Traiter aussi les questions qualitatives et ouvertes, en s'appuyant sur des ordres de grandeur.
  • Soigner la rédaction, prise en compte dans le barème.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

EPREUVE SPECIFIQUE - FILIERE PC

PHYSIQUE

Durée : 4 heures

Abstract

N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Les calculatrices sont autorisées

Les trois problèmes sont indépendants.
Leurs poids respectifs sont approximativement de 50%, 15% et 35%.

PROBLEME A : ELEMENTS DE THERMOHYDRAULIQUE

Ce problème a pour objectif d'étudier des aspects de thermohydraulique du combustible nucléaire des réacteurs nucléaires à eau pressurisée (REP). Les REP exploitent l'énergie libérée par la fission de noyaux d'uranium 235 provoquée par des flux de neutrons pour chauffer l'eau d'un premier circuit, appelé circuit primaire. Le combustible nucléaire est le siège des réactions de fission. Il est confiné dans des gaines métalliques. La forme chimique de l'uranium qui a été retenue pour le combustible des REP est l'oxyde UO_2, qui est plus stable chimiquement avec l'eau, en cas de rupture de la gaine.
Si le combustible nucléaire possède généralement une géométrie cylindrique, il peut être parallélipédique comme dans le présent problème, il est alors qualifié de combustible «plaque». Pour limiter les températures de la gaine et de l' UO_2, il faut maintenir une circulation minimale de l'eau du circuit primaire. Ce débit dépend directement des pertes de pression dues à la circulation du fluide.
Dans une première partie, nous allons étudier la thermique simplifiée d'une plaque de combustible nucléaire sans sa gaine. La deuxième partie conduit à l'élaboration du profil radial de température du combustible avec sa gaine. La troisième partie permet l'évaluation des pertes de pression, ce qui fixe une première contrainte quant au dimensionnement de la pompe associée au circuit primaire.
Les trois parties A.1, A. 2 (à l'exception de la question A.2.2 liée à la partie A.1) et A. 3 sont indépendantes.

A.1- Thermique (simplifiée) d'une plaque de combustible nucléaire sans la gaine

Soit une plaque de combustible nucléaire dans laquelle des réactions nucléaires, réparties uniformément, dégagent une puissance thermique volumique φ_V constante. φ_V = 500 W.cm^(− 3) est la puissance thermique produite par unité de volume de combustible. Cette plaque parallélipédique est d'épaisseur 2 ⋅ e = 4, 0 mm, de largeur l = 7, 5 cm et de hauteur H = 1, 0 m (figure 1).
Le combustible nucléaire est un corps solide homogène de masse volumique ρ, de capacité thermique massique c et de conductivité thermique λ = 3, 65 W ⋅ m^(− 1) ⋅ K^(− 1). Nous supposerons que ρ, λ et c sont indépendants de la température. Dans tout ce problème, on se placera en régime permanent, dans le plan ( xOz ) et à une cote z fixe pour établir les profils de température T(x) selon l'axe des x. On suppose qu'il n'y a pas d'échange d'énergie autre que par conduction et selon la direction x. Dans ces conditions, la plaque est réfrigérée à gauche par un fluide 1 qui impose une température de paroi T_1 = T(x = − e) et à droite par un fluide 2 qui impose une température de paroi T_2 = T(x = e).
On rappelle que l'expression générale de l'équation de la chaleur s'écrit : ρ ⋅ c ⋅ (∂T)/(∂t) = φ_V + λ ⋅ ΔT, où ΔT représente le laplacien de la température T. En coordonnées cartésiennes, l'opérateur laplacien ΔT a pour expression : ΔT = (∂^2 T)/(∂x^2) + (∂^2 T)/(∂y^2) + (∂^2 T)/(∂z^2).

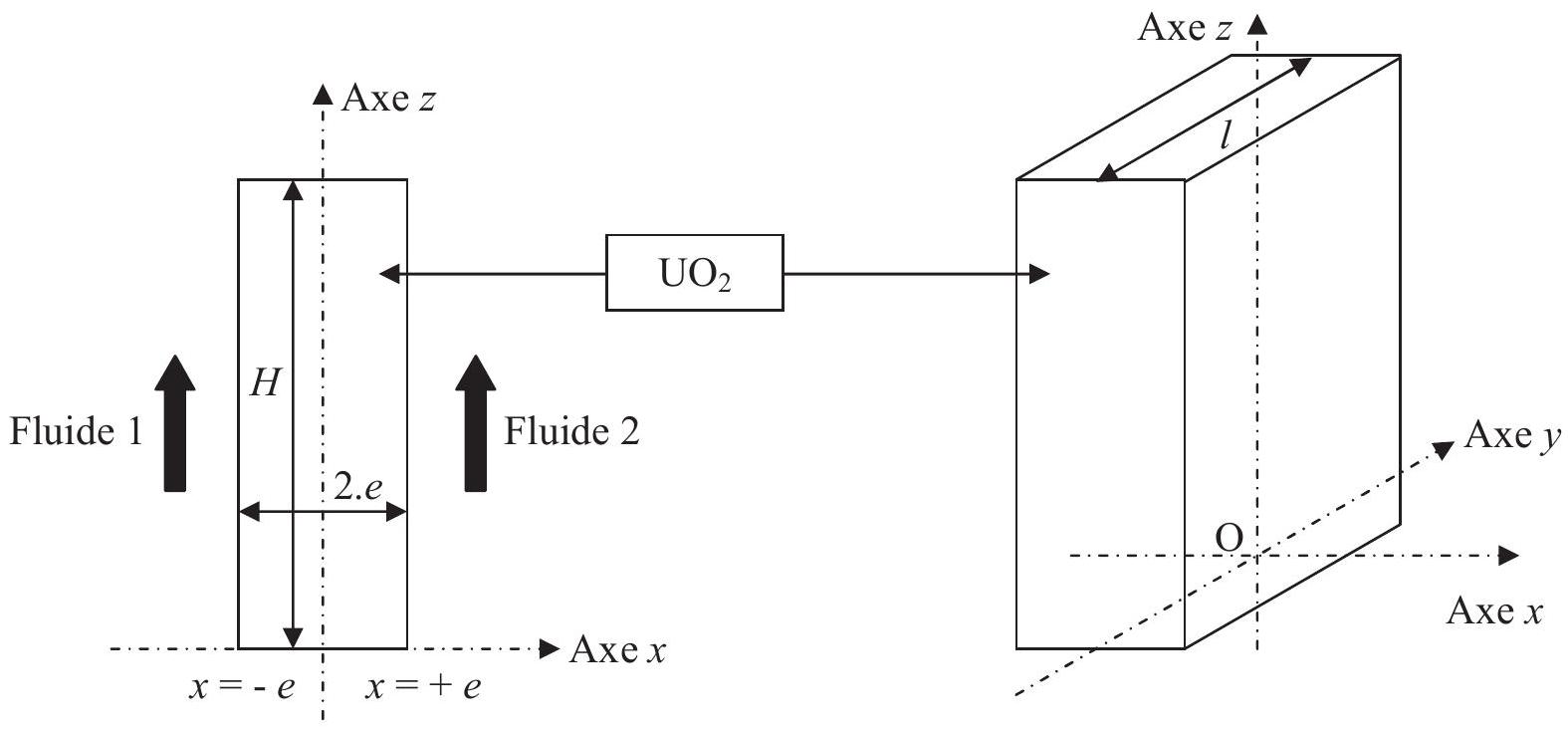

Figure 1 : plaque de combustible nucléaire sans gaine avec son refroidissement
A.1.1- Donner l'expression littérale de la puissance thermique P_(th) produite dans le combustible, puis calculer sa valeur.
A.1.2- Donner l'expression littérale de T(x) en fonction de φ_V, T_1, T_2, e et λ. En déduire l'expression littérale de x_(max), valeur de x pour laquelle la température est maximale, ainsi que cette dernière, T_(max), en fonction de φ_V, T_1, T_2, e et λ.
A.1.3- Dans le cas où T_1 = T_2 = 540 K, calculer les valeurs de x_(max) et T_(max), puis tracer le profil de température T(x) dans la plaque.
A.1.4- Dans le cas où T_1 = 580 K et T_2 = 540 K, calculer les valeurs de x_(max) et T_(max), puis tracer le profil de température T(x) dans la plaque.
On considère que les fluides de refroidissement arrivent à la même température et à la même pression en bas de la plaque combustible ( z = 0 ) mais possèdent des vitesses d'écoulement différentes : v_1 pour le fluide 1 et v_2 pour le fluide 2 .
En justifiant votre réponse, dire lequel de ces deux fluides possède la vitesse d'écoulement la plus élevée pour avoir T_1 > T_2.

A.2- Profils de température

A.2.1- On considère un solide formé de deux parties parallélipédiques distinctes A et B , de même hauteur H, de même largeur l, mais d'épaisseurs différentes, respectivement e_1 et e_2 (figure 2). Leurs propriétés physiques sont homogènes mais différentes. On leur associe respectivement les conductivités thermiques λ_A et λ_B. Il n'y a aucun dégagement de puissance dans ces deux solides qui, par ailleurs, sont reliés sans résistance thermique. Les températures T_0 = T(x = 0) et T_2 = T(x = e_1 + e_2) sont fixées.

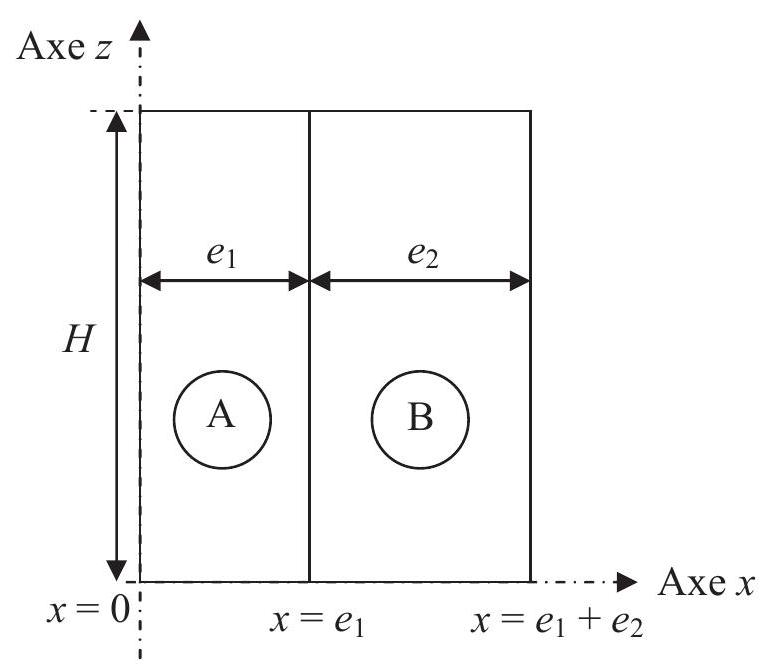

Figure 2 : solide composé de deux parties A et B
On suppose qu'il n'y a pas d'échange d'énergie autre que par conduction et selon la direction x. Déterminer, en le justifiant, si chacun des quatre profils de température T(x) proposés (figure 3, page suivante) est, en régime permanent, possible ou non. Pour le ou les profils possibles, vous préciserez le sens du vecteur densité de flux thermique ainsi que la ou les valeurs de la température en x = e_1 en fonction de λ_A, λ_B, e_1, e_2, T_0 et T_2.

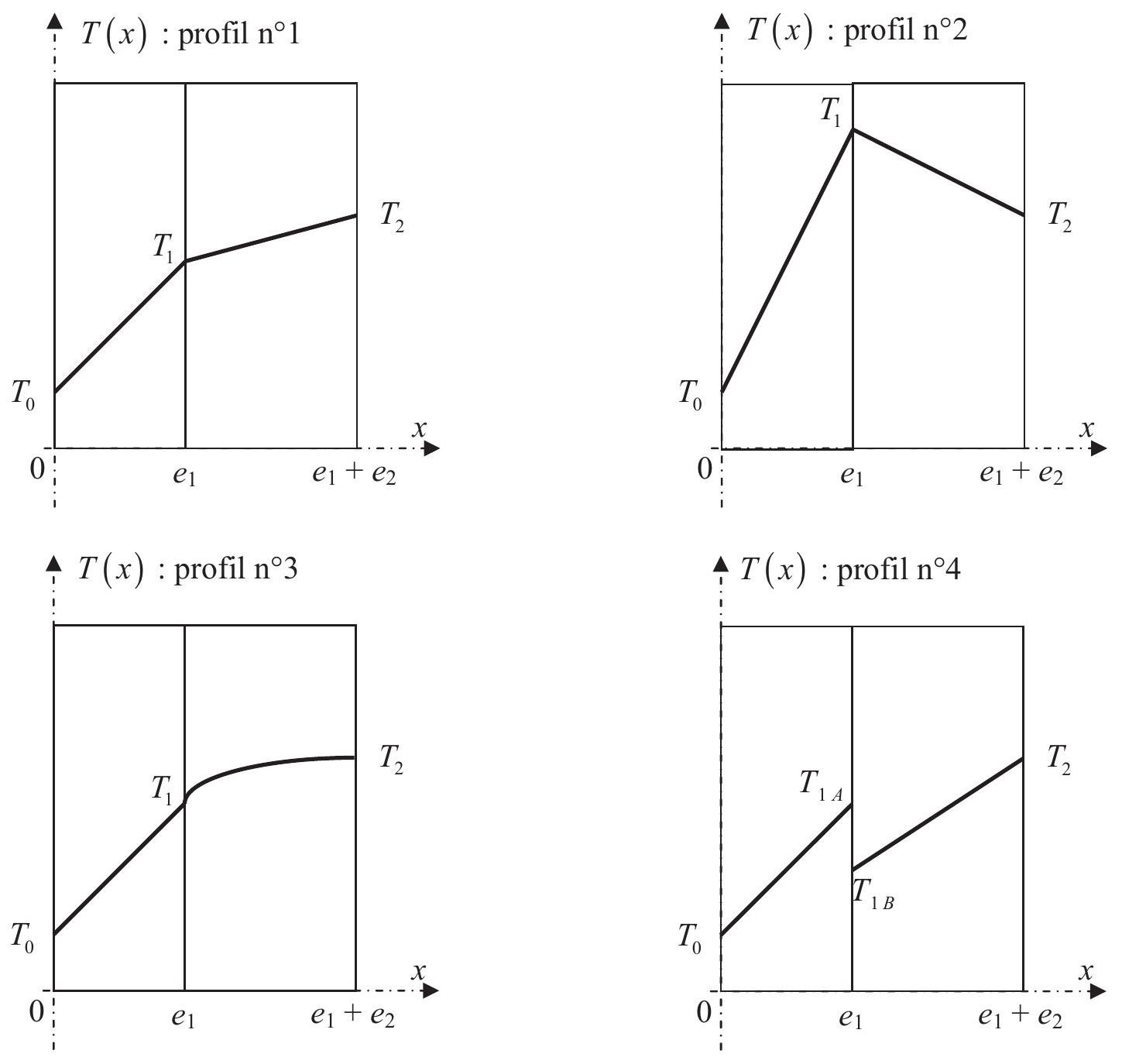

Figure 3 : profils de température dans un solide composé de deux parties A et B
A.2.2- Représenter, schématiquement, le profil de température radial T(x) en régime permanent, à z fixé et compris entre 0 et H, dans la gaine et dans le combustible UO_2 d'une plaque combustible gainée (figure 4). Le fluide de refroidissement arrive, de part et d'autre du combustible plaque, à la même température et à la même pression en bas de la plaque combustible ( z = 0 ) et possède la même vitesse d'écoulement. Il n'y a pas de fission dans la gaine. L'UO _2 et la gaine sont reliés sans résistance thermique.

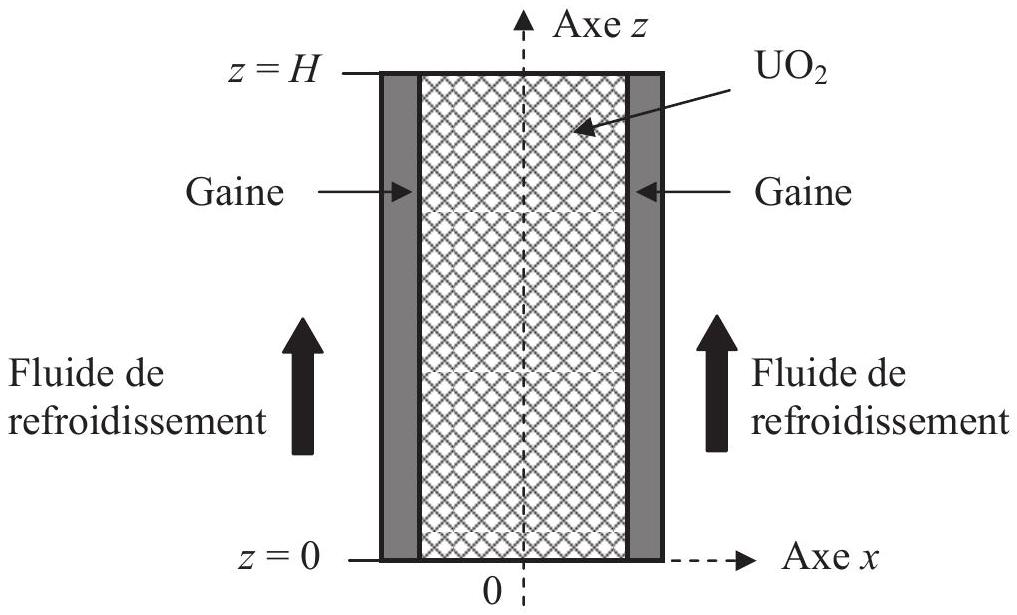

Figure 4 : élément combustible plaque avec sa gaine

A.3- Pertes de pression dans une conduite

Le combustible nucléaire, isolé par sa gaine, est réfrigéré par une circulation d'eau appelée «eau primaire ». Cette eau s'écoule de façon unidimensionnelle ascendante dans une conduite de section rectangulaire et constante, de surface S, de largeur l = 7, 5 cm égale à la largeur de la plaque combustible et d'épaisseur d = 5, 0 mm (figure 5). Cette conduite est aussi appelée canal. Au cours de son parcours dans le canal, l'eau primaire est chauffée à puissance constante sur toute la hauteur H = 1, 0 m de la conduite.
La pression en sortie de la conduite ( z = H ) est maintenue constante à 6, 89MPa.
Les caractéristiques du fluide en entrée en z = 0 sont : température T_e = 477 K, enthalpie massique h_e = 872 kJ.kg^(− 1), masse volumique ρ_e = 858 kg.m^(− 3), viscosité dynamique μ_e = 1, 35.10^(− 4) Pa.s.
Les propriétés physiques de l'eau à 6, 89MPa sont: température de saturation T_(sat) = 558 K, enthalpie massique à l'état de liquide saturant h^′ = 1260 kJ.kg^(− 1), enthalpie massique à l'état de vapeur saturante h^(′′) = 2770 kJ.kg^(− 1).

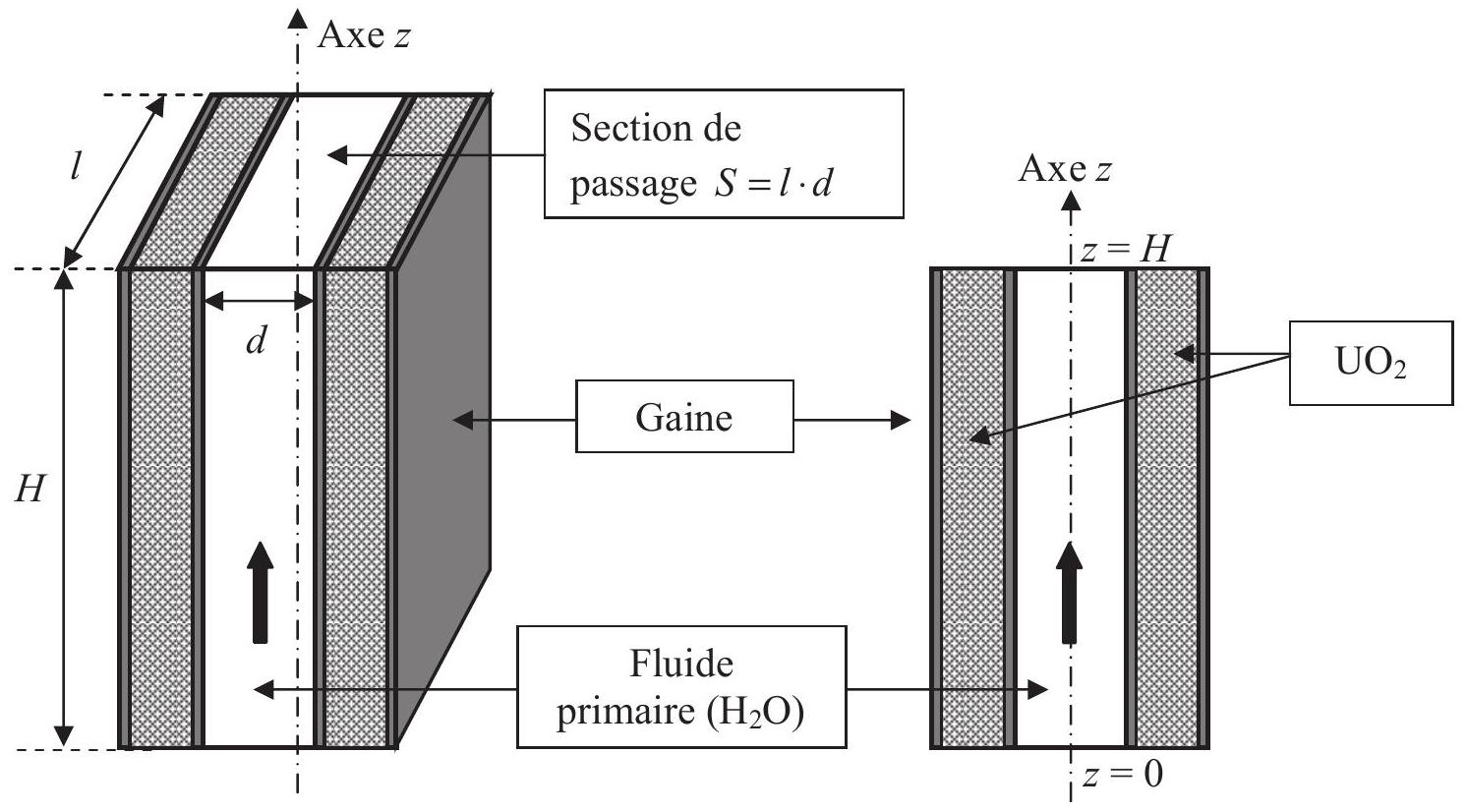

Figure 5 : fluide dans une conduite de section rectangulaire
Pour les questions A.3.1-, A.3.2- et A.3.3-, on considérera la pression de l'eau primaire constante à 6, 89MPa dans toute la conduite.
A.3.1- On rappelle que l'équation locale de conservation de la masse dans un milieu sans source ni puits s'écrit : (∂ρ(M, t))/(∂t) + div(ρ(M, t) ⋅ v⃗(M, t)) = 0 avec ρ(M, t) la masse volumique du fluide en un point M et à un instant t donné, v⃗(M, t) le vecteur vitesse du fluide en un point M de la conduite et à un instant t donné. On considère un fluide monophasique liquide qui s'écoule de façon ascendante selon l'axe des z. Il possède, à la cote z, une masse volumique ρ(z) et une vitesse v(z) (figure 5).
Montrer que, lorsque l'écoulement est en régime permanent, la vitesse massique G(z) = ρ(z) ⋅ v(z) et le débit massique D_m(z) = ρ(z) ⋅ S ⋅ v(z) sont indépendants de la cote z. Ils seront désormais notés respectivement G et D_m.
A.3.2- On considère comme système un volume de conduite fixe dV, de section constante S (figure 6 ), parcouru, de façon ascendante, par un fluide. Le fluide entre dans le volume dV à la cote z, à la pression P(z), avec une vitesse v(z) et une enthalpie massique h(z), il en sort à la cote z + dz, à la pression P(z + dz), avec une vitesse v(z + dz) et une enthalpie massique h(z + dz).

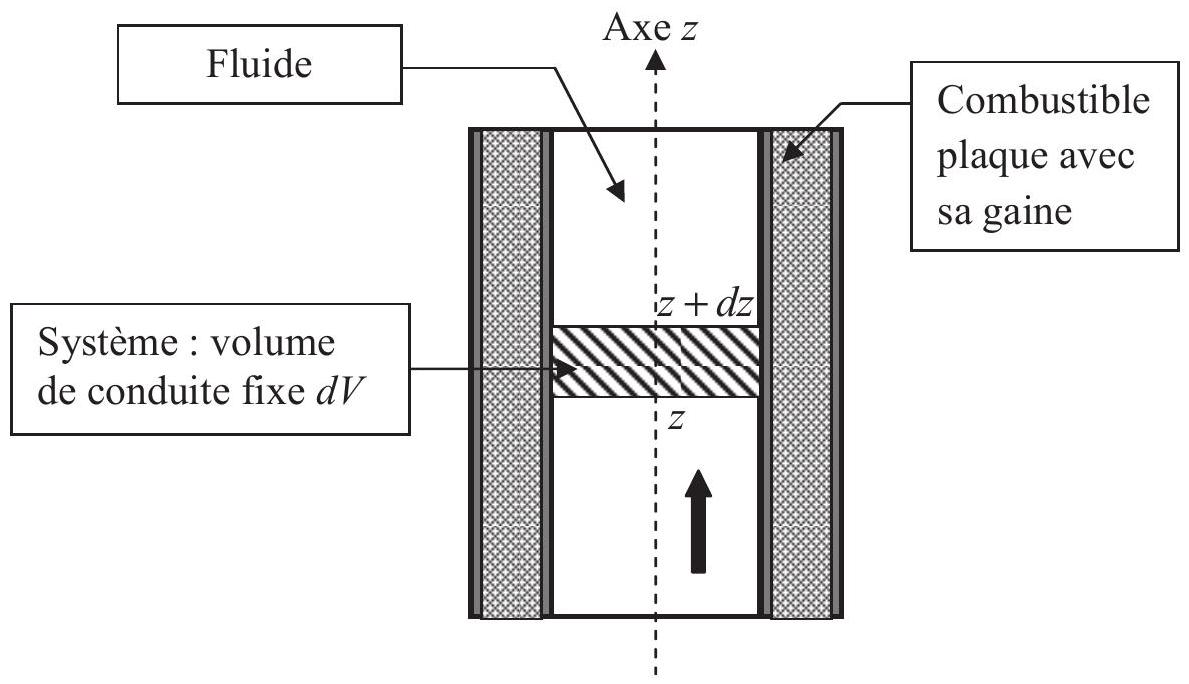

Figure 6 : volume de conduite fixe traversé de façon ascendante par le fluide
Le bilan de conservation de l'énergie interne effectué sur le volume dV = S ⋅ dz permet d'obtenir, pour un fluide non visqueux, la relation : (∂(u))/(∂t) ⋅ S ⋅ dz = D_m ⋅ h(z) − D_m ⋅ h(z + dz) + φ_L ⋅ dz où φ_L est la puissance thermique échangée par unité de longueur, supposée ici indépendante de z, D_m est le débit massique et u la densité volumique d'énergie interne du fluide.
Montrer qu'en régime permanent cette relation se traduit par: D_m ⋅ (dh(z))/(dz) = φ_L. Déterminer alors l'expression littérale de l'enthalpie massique du fluide à la sortie de la conduite h_s = h(z = H) en fonction de : h_e, φ_L, H et D_m. On donne φ_L = 150 kW.m^(− 1), D_m = 0, 10 kg.s^(− 1) et H = 1, 0 m, calculer la valeur de h_s. Qu'en concluez-vous? Calculer la cote z_(eb) de transition monophasique/diphasique dite cote d'ébullition.
Pour la suite du problème, afin de garantir un écoulement monophasique liquide, nous considérerons désormais un débit massique de 1 kg.s^(− 1). Dans ces conditions, la masse volumique du fluide en sortie de conduite ρ_s sera égale à 806 kg ⋅ m^(− 3).
A.3.3- Vérifier, qu'avec ces nouvelles conditions, l'écoulement demeure monophasique liquide.
A.3.4- Un bilan de conservation de quantité de mouvement, projeté sur l'axe z et effectué sur le système dV décrit précédemment, permet d'obtenir, pour un fluide monophasique non visqueux, la relation :
(∂(m ⋅ v))/(∂t) = ρ(z) ⋅ S ⋅ (v(z))^2 − ρ(z + dz) ⋅ S ⋅ (v(z + dz))^2 + P(z) ⋅ S − P(z + dz) ⋅ S − ρ(z) ⋅ g ⋅ S ⋅ dz
Comment est encore appelé ce bilan de conservation de quantité de mouvement en mécanique lorsque la masse volumique ρ est constante ? Identifier les différents termes de la relation ci-dessus.
Montrer qu'en régime stationnaire nous obtenons la relation :
(d(P(z)))/(dz) = − (d(ρ(z) ⋅ (v(z))^2))/(dz) − ρ(z) ⋅ g
A.3.5- Les quantités ∫_(z_e)^(z_S) − (d(ρ(z) ⋅ (v(z))^2))/(dz) ⋅ dz et ∫_(z_e)^(z_S) − ρ(z) ⋅ g ⋅ dz représentent respectivement les pertes de pression dites par accélération ΔP_(acc) et les pertes de pression dites par gravité ΔP_(grav). Dans le cas général d'un fluide visqueux, des frottements doivent être pris en compte et se traduisent par des pertes de pression dites par frottement ΔP_(frott) = ∫_(z_e)^(z_S) − (G^2 ⋅ f)/(2 ⋅ D_H ⋅ ρ(z)) ⋅ dz. Ces dernières font intervenir plusieurs paramètres dont le diamètre hydraulique D_H = (4 ⋅ S)/(P_m), avec la section de passage S qui correspond à la section à travers laquelle le fluide peut s'écouler et P_m = 2 ⋅ l le périmètre mouillé qui correspond au périmètre des parois solides de la section en contact avec le fluide. Le coefficient f est un facteur de frottement sans dimension relié au nombre de Reynolds Re, par la relation de Poiseuille : f = (64)/(Re) pour Re < 2500 ou par la relation de Blasius : f = 0, 316 ⋅ Re^(− 0, 25) pour Re > 2500.
A.3.5.a- On note P_s = P(z = z_s = H) la pression du fluide à la sortie de la conduite et P_e = P(z = z_e = 0) la pression du fluide à l'entrée de la conduite. Exprimer la perte de charge totale ΔP = P_s − P_e en fonction de ΔP_(acc), ΔP_(grav) et ΔP_(frott).
A.3.5.b- Calculer, dans un premier temps, la valeur de la vitesse massique G, puis évaluer la valeur des pertes par accélération ΔP_(acc).
A.3.5.c- Pour calculer les pertes de charge par gravité, on définit une masse volumique moyenne ρ¯ = (ρ_e + ρ_s)/2 et on considère alors que ΔP_(grav) = ∫_(z_e)^(z_S) − ρ¯ ⋅ g ⋅ dz. Evaluer ΔP_(grav).
A.3.5.d- L'expression du nombre de Reynolds est Re = (ρ ⋅ v ⋅ D_H)/μ où μ est la viscosité dynamique du fluide. Que représente physiquement ce nombre adimensionnel ? Calculer sa valeur en entrée de conduite puis la valeur du facteur de frottement f associé.
Pour la suite du problème, nous considérerons un facteur de frottement f constant tout le long de la conduite et égal à 0,015 .
Calculer alors les pertes de charge par frottement en considérant également une masse volumique moyenne ρ¯ = (ρ_e + ρ_s)/2 constante le long de la conduite.
A.3.5.e- Qu'apportent les calculs précédents sur le dimensionnement de la pompe couplée au circuit primaire ? La puissance de la pompe W_(pompe) dépend de la perte de charge totale ΔP_t, de D_m et de ρ_e. A l'aide d'une équation aux dimensions, donner l'expression de W_(pompe) en fonction de ΔP_t, D_m et ρ_e. L'application numérique donne W_(pompe) = 18 W, qu'en pensez-vous?
A.3.5.f- Un REP possède plusieurs centaines d'éléments combustibles regroupés en une structure d'allure cylindrique appelée «cœur». L'ensemble du cœur contient N = 2000 canaux identiques et parallèles.
Quelle relation y-a-t-il entre la perte de charge totale dans le cœur ΔP_(cour) et ΔP_t ?
Quelle relation y-a-t-il entre le débit massique dans le cœur D_(m_−coeur) et D_m ?
En déduire la puissance de la pompe couplée au circuit primaire du REP.

PROBLEME B : LUNETTE ASTRONOMIQUE

La lunette astronomique est un système centré constitué d'un objectif et d'un oculaire. L'objectif est assimilé à une lentille mince convergente de centre optique O_1, de distance focale f^′ ' et de diamètre D_1. L'oculaire est une lentille mince convergente de centre optique O_2, de distance focale f^′_2 et de diamètre D_2.
L'objectif donne, d'un objet éloigné, une image réelle appelée image objective. Cette dernière est observée au moyen de l'oculaire.

B.1-

B.1.1- A quelle condition l'œil d'un observateur, supposé sans défaut, n'accommode pas (ne se fatigue pas) ? En déduire la position relative de l'objectif et de l'oculaire. Ce système optique possède-t-il des foyers ? Comment se nomme un tel système optique ?
B.1.2- Rappeler les conditions de Gauss. Réaliser un schéma, sans respecter les échelles, montrant le devenir d'un rayon incident faisant un angle θ avec l'axe optique et émergeant sous un angle θ^′ dans les conditions de Gauss (figure 7).

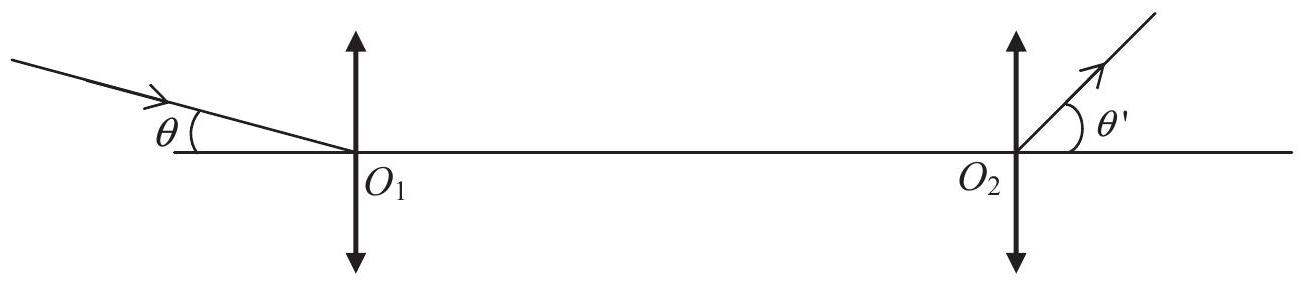

Figure 7 : lunette astronomique
Déterminer l'expression du grossissement de la lunette G = (θ^′)/θ en fonction de f_1^′ et f_2^′, et calculer ce grossissement si f_1^′ = 1, 0 m et f_2^′ = 20 mm.
B.2- On considère un faisceau lumineux issu d'un point objet A à l'infini sur l'axe optique de la lunette (figure 8). Sans respect des échelles, représenter le devenir d'un tel faisceau lumineux limité par la monture de la lentille objectif (encore appelée diaphragme d'ouverture).

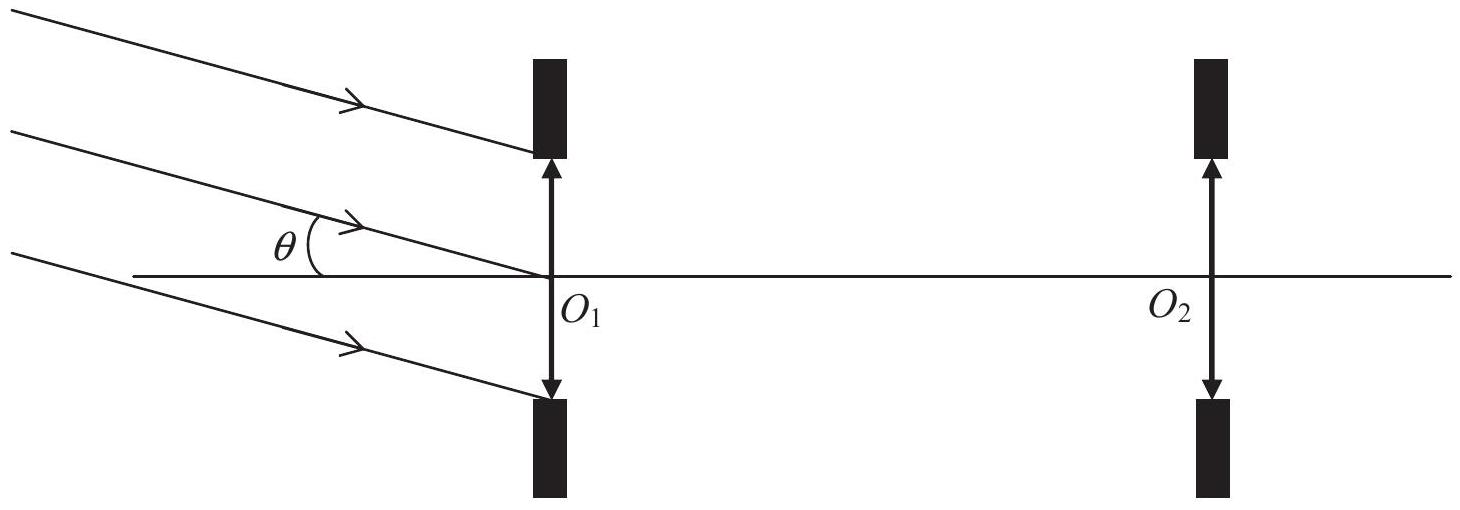

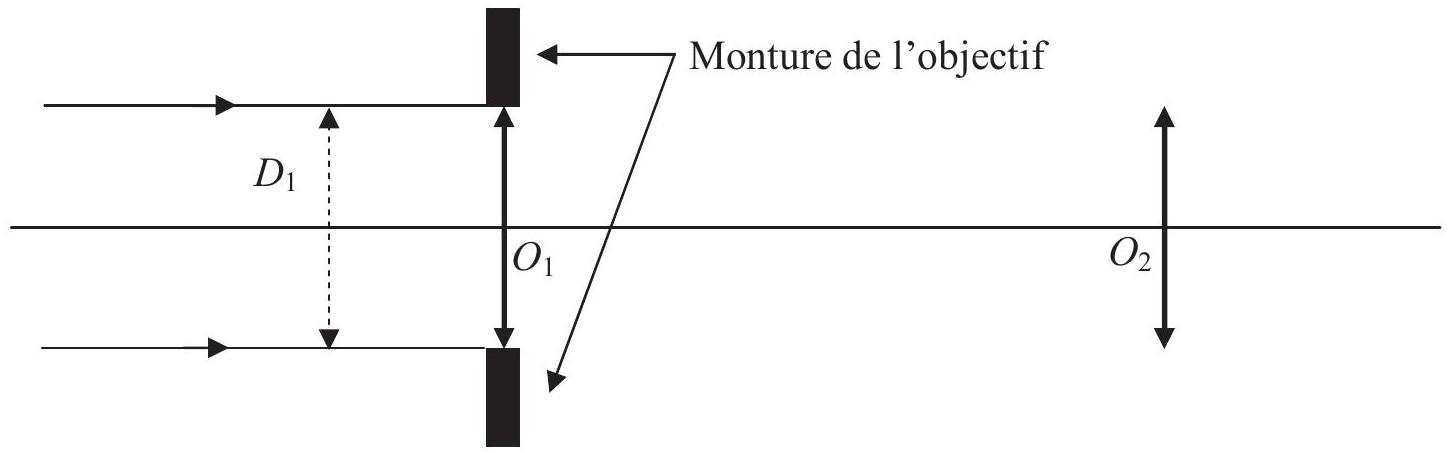

Figure 8 : lunette astronomique et diaphragme d'ouverture
Exprimer le diamètre D du faisceau de rayons issu de l'oculaire en fonction du grossissement G de la lunette ainsi que du diamètre D_1 du diaphragme d'ouverture.
Après avoir calculé la valeur numérique du diamètre D du faisceau de rayons issu de l'oculaire, montrer que c'est le diaphragme d'ouverture, de diamètre D_1, qui le limite et non l'oculaire de diamètre D_2. On donne D_1 = 10 cm et D_2 = 6 mm.
B.3- On considère un objet ponctuel situé à l'infini en dehors de l'axe optique et dans la direction θ par rapport à ce dernier (figure 9). Expliquer, de façon qualitative, ce qu'il advient des rayons lumineux lorsque l'angle θ devient trop important. On dit de la monture de l'oculaire qu'elle est le diaphragme de champ de la lunette. Pouvez-vous justifier cette affirmation?
Figure 9 : lunette astronomique et diaphragme de champ
B.4- L'objectif d'une lunette astronomique doit être capable de donner une image parfaite d'un point infiniment éloigné. Pour cela, il doit, notamment, être achromatique. D'où provient l'aberration chromatique d'une lentille ? Comment, en physique, qualifie-t-on ce type de milieu?

PROBLEME C : RECUPERATION D'ENERGIE VIBRATOIRE

Le présent problème traite de la récupération de l'énergie générée par les vibrations ambiantes, telles les vibrations induites par l'utilisation d'appareils domestiques ou industriels. On peut également citer le cœur de l'être humain comme étant une source de vibrations.
Chaque source de vibrations aura son propre spectre (figure 10). Les caractéristiques du récupérateur d'énergie en dépendront ainsi que de l'application envisagée.

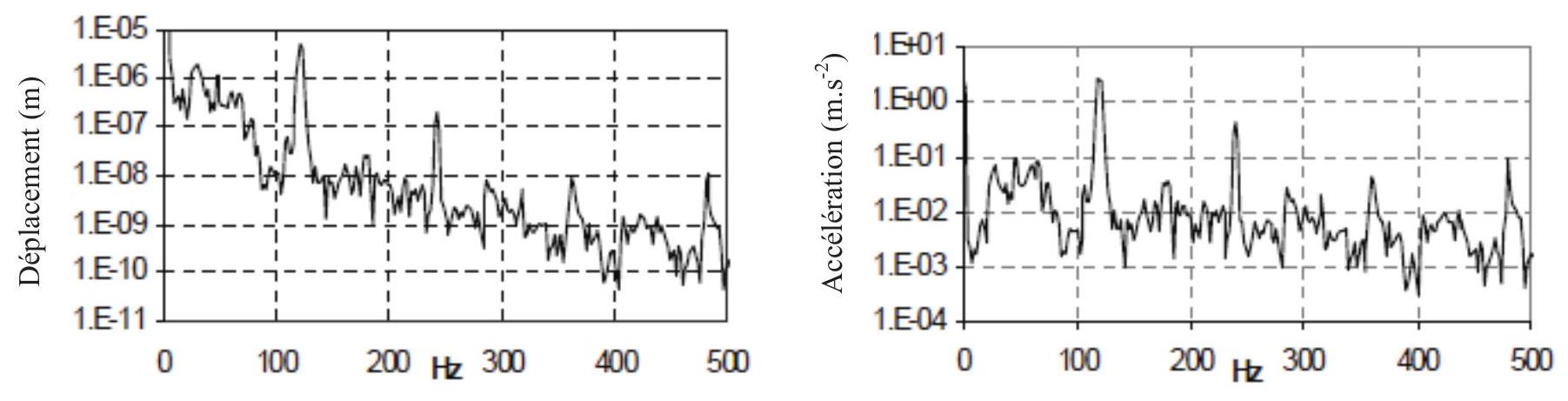

Figure 10 : spectres des vibrations générées par un four à micro-ondes
Dans ce cadre, l'utilisation d'un système mécanique résonant comme récupérateur d'énergie va se révéler pertinente. En effet, supposons que nous souhaitions récupérer de l'énergie d'une source de vibrations à 200 Hz pour une accélération maximale de 5 m.s^(− 2). Dans ces conditions, la structure appelée boîtier, qui vibre, va se déplacer d'une amplitude d'environ 3μ m. Puisqu'il est difficile d'imaginer récupérer de l'énergie sur une structure mécanique qui se déplace aussi faiblement, nous allons utiliser une structure mécanique résonante qui permet d'amplifier le déplacement.
Son modèle, représenté en figure 11, permet de donner une estimation de l'énergie théoriquement récupérable à une fréquence et une accélération données. Il est composé essentiellement d'un système masse ressort à un degré de liberté.

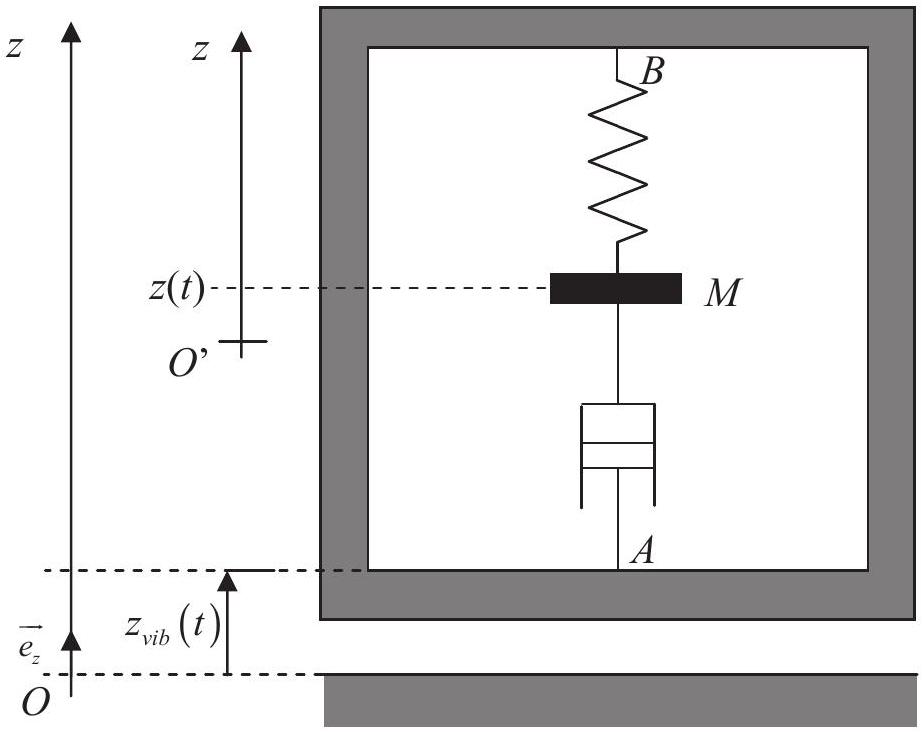

Figure 11 : structure mécanique résonante
La masse dite sismique m est supposée ponctuelle et est repérée par la position du point M. Il s'agit en fait d'une poutre. Cette dernière est reliée au boîtier vibrant via un ressort et via un amortisseur modélisant un amortissement visqueux λ. Le ressort de constante de raideur k, de longueur à vide l_0, a son autre extrémité fixée au boîtier en B.
Le support est soumis aux vibrations z_(vib)(t) du milieu ambiant. On suppose que l'excitation est sinusoïdale et unidirectionnelle. Les points du boitier oscillent donc verticalement à la pulsation ω avec une amplitude Z_(vib) dans le référentiel terrestre ( ℜ ) considéré comme galiléen muni d'un repère cartésien (O, e_x^(→−), e_y→, e_z→). Ainsi, la position du point A est repérée par sa cote: z_(vib)(t) = Z_(vib) ⋅ sin(ω ⋅ t). Ce déplacement induit un déplacement relatif de la masse sismique.
La position de la masse sismique est repérée dans le référentiel de la structure ( ℜ_S ) par sa cote z(t) sur l'axe ( O^′ z ) fixe par rapport au boîtier. L'origine de O^′ de cet axe correspond à la position d'équilibre de M en l'absence de vibration. Suite à une vibration sinusoïdale, la position de M dans (ℜ_S), par rapport à sa position d'équilibre, est de la forme : z(t) = Z ⋅ sin(ω ⋅ t + φ). Nous pouvons alors associer à z_(vib)(t) et z(t) les notations complexes Z_(vib)_–(jω) et Z_–(jω) reliées par la fonction de transfert H_–(jω) : H_–(jω) = (Z_–(jω))/(Z_(vib)_–(jω)) = ((ω^2)/(ω_0^2))/(1 − (ω^2)/(ω_0^2) + j ⋅ 1/Q ⋅ ω/(ω_0)).ω_0 représente la pulsation de résonance et Q le facteur de qualité.
Ainsi, si on ajuste la fréquence de résonance à celle des vibrations, avec un facteur de qualité de 100 , l'amplitude de vibration de la masse sismique est de 300μ m. C'est sur ce principe que fonctionnent les microgénérateurs résonants.
Il existe trois méthodes différentes de transduction utilisables pour transformer l'énergie mécanique en énergie électrique : électrostatique, électromagnétique ou piézoélectrique. Les deux premières seront étudiées dans les parties C.3- et C.4-. La troisième méthode, qui met en œuvre des matériaux piézoélectriques, ne sera pas étudiée ici.
Le tableau suivant compare les densités d'énergie récupérables pour les trois types de transduction.
Type de transduction Electrostatique Electromagnétique Piézoélectrique
Densité d'énergie
maximum en pratique
4 mJ.cm^(− 3) 4 mJ.cm^(− 3) 18 mJ.cm^(− 3)
Densité d'énergie
maximum en théorie
44 mJ.cm^(− 3) 400 mJ.cm^(− 3) 335 mJ.cm^(− 3)

C.1- Généralités

C.1.1- Quelles sont les limitations d'un récupérateur d'énergie vibratoire ?
C.1.2- Quels sont l'avantage et le risque d'appliquer des vibrations avec des accélérations importantes à un dispositif récupérateur d'énergie ?
C.1.3- La méthode de récupération d'énergie ambiante est-elle utilisable pour recharger un téléphone portable de type smartphone?
C.1.4- Vérifier qu'une structure qui vibre à 200 Hz avec une accélération de 5 m.s^(− 2) a une amplitude de déplacement de 3μ m. Quel est l'ordre de grandeur de l'énergie maximale théorique récupérable pour une masse de 1 gramme ?

C.2- Fonction de transfert

Le vecteur vitesse du point M dans le référentiel ( ℜ_S ) est noté V_(MMℜ_S)^(→−). Les amortissements visqueux sont modélisés par la force de frottement F⃗ = − λ ⋅ V_(M/ℜ_S)^(→−).
C.2.1- En l'absence de vibration, déterminer l'expression de la longueur à l'équilibre l_(eq) du ressort en fonction de m, g, k et l_0.
C.2.2- En présence de vibrations z_(vib)(t) = Z_(vib) ⋅ sin(ω ⋅ t), trouver l'équation différentielle du mouvement de la masse sismique dans le référentiel non galiléen du boîtier.
C.2.3- Etablir l'expression de la fonction de transfert H_–(jω). Qualifier très précisément le type de filtre dont il s'agit. Justifier votre réponse.
C.2.4- Donner l'expression de la pulsation de résonance ω_0 en fonction de k et m. Vérifier que le facteur de qualité Q a pour expression Q = (√(k ⋅ m))/λ.
C.2.5- Justifier l'intérêt que la fréquence de résonance corresponde à la fréquence des vibrations.

C.3- Transduction électrostatique

Les microgénérateurs électrostatiques produisent de l'énergie électrique grâce à la variation d'une capacité constituée d'un conducteur mobile (la poutre vibrante) et d'un conducteur fixe associé à la structure. Si cette capacité est initialement chargée par une source de tension continue U, alors la variation de cette capacité permet de multiplier l'énergie de la source d'alimentation. L'énergie W produite sur une période T = (2 ⋅ π)/ω par cette capacité variable C, de valeur comprise entre C_(max) et C_(min), vaut : W = 1/2 ⋅ (C_(max) − C_(min)) ⋅ (C_(max))/(C_(min)) ⋅ U^2.

C.3.1-

C.3.1.a- Considérons un plan infini uniformément chargé en surface, perpendiculaire à l'axe ( Oz ) de vecteur unitaire associé e⃗_z et centré en O (figure 12). La densité superficielle de charges est positive et vaut + σ. Rappeler le théorème de Gauss. Préciser les caractéristiques des vecteurs champs électriques E_+^(→−)et E_−^(→−)créés respectivement dans chacun des deux demi-espaces z > 0 et z < 0 et séparés par ce plan. Ce plan est placé dans de l'air, de permittivité ε_0.
Figure 12 : plan infini uniformément chargé en surface
C.3.1.b- Considérons deux plans infinis parallèles P_1 et P_2, uniformément chargés en surface et perpendiculaire à l'axe (Oz) de vecteur unitaire associé e⃗_z (figure 13). Le plan P_1 possède une densité superficielle de charges positives + σ et le plan P_2 une densité superficielle de charges négatives − σ. Ces plans sont séparés d'une distance e.
Préciser les caractéristiques des vecteurs champs électriques E⃗ existant entre les plans ainsi que E_(z > e)^(→−) et E_(z < 0)^(→−) créés respectivement dans chacun des deux demi-espaces z > e et z < 0. Ces plans sont placés dans de l'air, de permittivité ε_0.

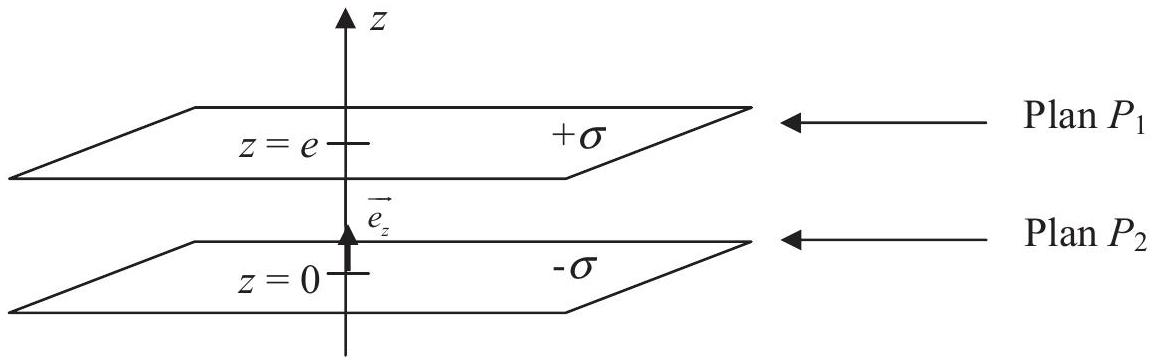

Figure 13 : plans infinis parallèles uniformément chargés en surface
C.3.1.c- Un condensateur plan n'est pas constitué de plans infinis mais d'armatures de grandes dimensions par rapport à la distance les séparant, ce qui permet de négliger les effets de bord. Aussi, l'expression de l'intensité du champ électrique E régnant entre les armatures sera considérée identique à celle trouvée, entre les plans, à la question précédente. Les densités superficielles de charges, + σ pour l'armature 1 et − σ pour l'armature 2 , sont dues à une source de tension continue U positive qui les relie (figure 14, page 14).
Déterminer l'expression de la capacité C du condensateur plan constitué de ces deux armatures métalliques très fines, de surface S, distantes de e = d et séparées par de l'air, de permittivité ε_0. Donner l'expression de l'énergie électrostatique W_e emmagasinée dans le condensateur en fonction de C et de U.

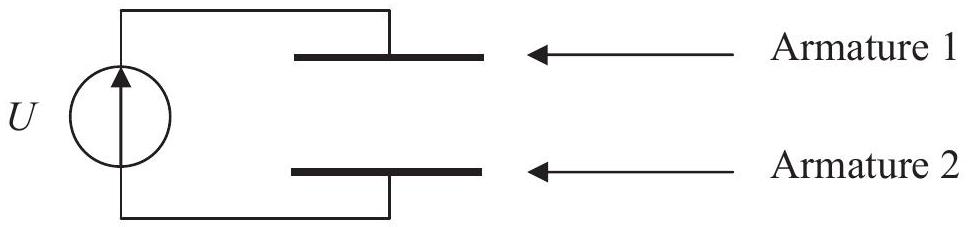

Figure 14 : champ électrique entre les armatures d'un condensateur plan
C.3.2- La distance entre les deux armatures n'est plus constante mais vaut e(t) = d + z(t) avec z(t) = Z ⋅ sin(ω ⋅ t + φ); l'armature 1 correspond à la poutre vibrante et l'armature 2 reste fixe par rapport au boîtier. Le condensateur ainsi constitué possède une capacité variable C(z) comprise entre C_(max) et C_(min). Donner les expressions de C_(max) et C_(min) en fonction de ε_0, S, d et Z.
C.3.3- Le condensateur variable va fonctionner à charge constante. Le principe de fonctionnement sur une période T (un cycle) est le suivant. Il fait référence à la figure 15. Lorsque la poutre (armature 1) est en z(t) = − Z, la capacité est initialement chargée à q = C_(max) ⋅ U (interrupteurs K_1 fermé et K_2 ouvert). On ouvre K_1 et l'armature mobile s'éloigne pour effectuer son parcours. Lorsqu'elle est parvenue en z(t) = + Z, l'énergie W emmagasinée dans le condensateur variable a changé. Cette énergie est alors transférée à un circuit récupérateur d'énergie CRE (interrupteurs K_1 ouvert et K_2 fermé). Puis, l'armature mobile revient en z(t) = − Z où la capacité va être rechargée. L'énergie maximum récupérable sur une période T vaut W = 1/2 ⋅ (C_(max) − C_(min)) ⋅ (C_(max))/(C_(min)) ⋅ U^2.
C.3.3.a- Rappeler l'expression de la densité volumique d'énergie w d'un condensateur plan en fonction de la permittivité du diélectrique ε_0 et de l'intensité du champ électrique E régnant entre les armatures.
C.3.3.b- Montrer que l'énergie W emmagasinée par le condensateur variable sur une période T vaut W = 1/2 ⋅ (C_(max) − C_(min)) ⋅ (C_(max))/(C_(min)) ⋅ U^2.

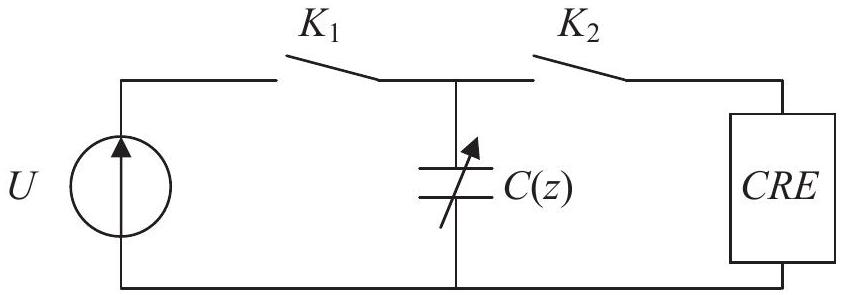

Figure 15 : principe transducteur électrostatique

C.4- Transduction électromagnétique

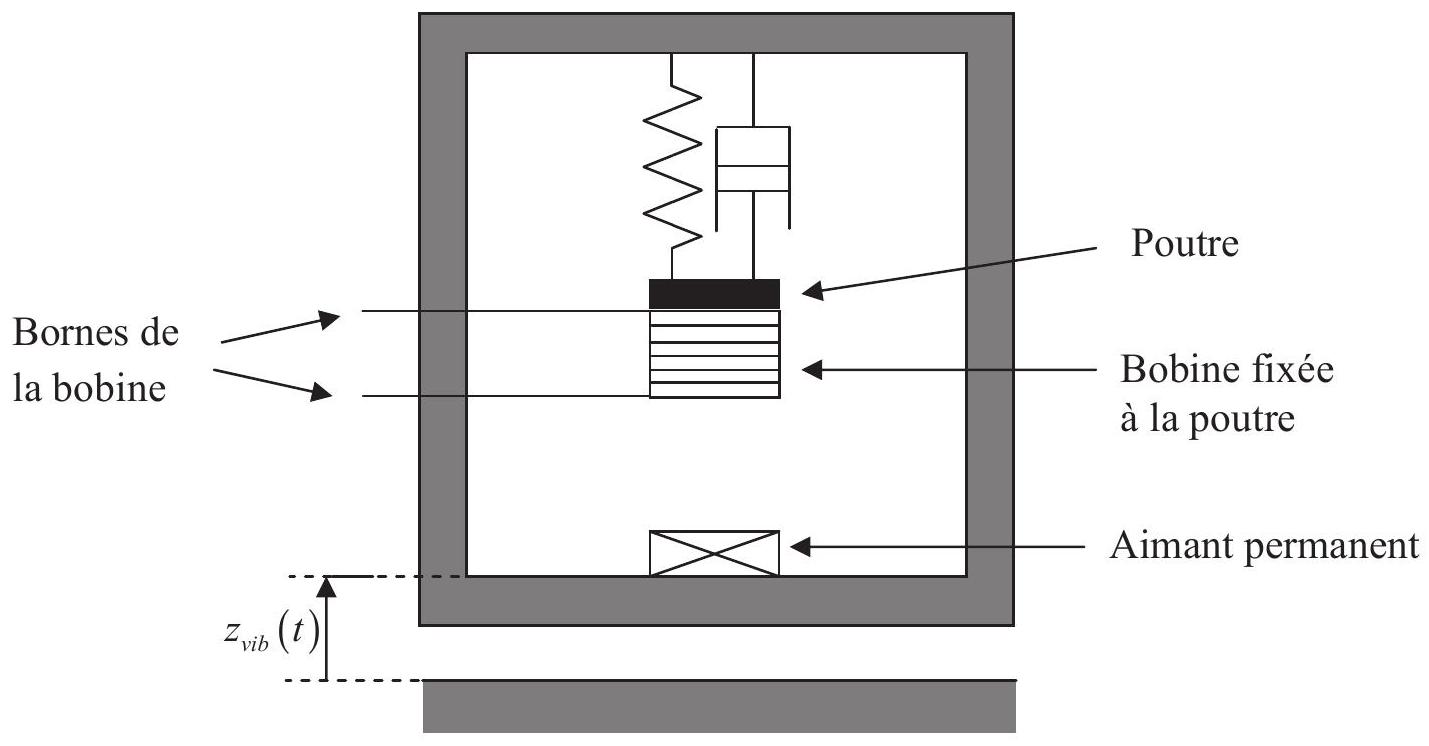

A partir du schéma de principe indiqué en figure 16, expliquer le principe de la transduction électromagnétique en indiquant notamment la loi physique sur lequel il repose.
Figure 16 : principe transducteur électromagnétique

Fin de l'énoncé

Questions fréquentes

4 questions
Sur quoi porte le sujet de physique CCINP PC 2015 ?
Afficher ou masquer la section

Sur quoi porte le sujet de physique CCINP PC 2015 ?

Sur trois problèmes indépendants : thermohydraulique d'un combustible nucléaire (diffusion thermique et mécanique des fluides), lunette astronomique (optique géométrique) et récupération d'énergie vibratoire (référentiel non galiléen, électrostatique, induction).

Le sujet de physique CCINP PC 2015 est-il faisable en première année ?

Le problème B sur la lunette astronomique relève, selon le jury, du programme de première année. Le rapport ne précise pas le niveau des deux autres problèmes.

Quelles erreurs le jury a-t-il relevées en physique CCINP PC 2015 ?

Des applications numériques fausses et non critiquées, un tracé de rayons mal maîtrisé, l'oubli du référentiel non galiléen en C.2.2 et une application peu rigoureuse du théorème de Gauss en C.3.1.

Le sujet de physique PC CCINP 2015 est-il long ?

Oui, le jury le qualifie de relativement long, tout en le jugeant faisable en quatre heures ; il note que peu de candidats ont répondu à toutes les questions.

Pas de description pour le moment
