Centrale Physique Chimie PSI 2000Sujet et rapport du jury

Dans tout le problème les vecteurs x⃗ seront notés x et e_x, e_y, e_z désignent des vecteurs unitaires.
Données numériques :

Accélération de la pesanteur
Masse volumique de l'air
Viscosité de l'air
Masse volumique du cuivre
Masse molaire atomique du cuivre

Une sphère est réalisée en cuivre, lequel cristallise selon une structure type cubique compact dont le paramètre de maille vaut 362 pm . La sphère pleine (boule) de rayon R = 0, 5 cm a une masse m égale à 4, 67 g.
I.A - Le numéro atomique du cuivre est Z = 29. Donner sa configuration électronique en précisant les règles utilisées. Le cuivre est-il un métal de transition?
I.B - Dessiner la maille élémentaire du cuivre. La qualité du schéma sera appréciée. Placer sur le schéma les sites intersticiels, donner leur type, leur nombre ainsi que le nombre d'atomes par maille.

I.C.1) Quelle relation existe-t-il entre m, R, M_(Cu) et N_A, où N_A est la constante d'Avogadro?
I.C.2) Déterminer une valeur numérique pour N_A. Vous veillerez à donner la précision correcte pour cette détermination.

On considère dans toute cette partie un fluide newtonien visqueux de viscosité η, incompressible et de masse volumique ρ.

II.A.1) En considérant un écoulement unidirectionnel, tel que v = v(y, t)e_x, exprimer la force qu'exerce l'élément de fluide S_1 sur l'élément de fluide S_2 du schéma ci-contre.
La surface de contact des deux éléments de fluide est notée S.
II.A.2) En déduire que l'on peut définir une force

volumique de cisaillement dont on donnera l'expression dans le cas du champ étudié ici. On admettra par la suite que l'effet de la viscosité peut être traduit par une force volumique d'expression ηΔv quel que soit le champ des vitesses ( Δv est le Laplacien du champ vectoriel v ).
II.A.3) En déduire l'expression que prend dans ce cas l'équation locale de la dynamique du fluide si celui-ci n'est soumis à aucune autre force volumique.

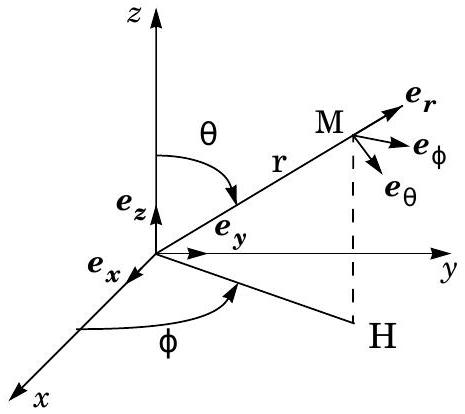

Par la suite, on s'intéresse à l'écoulement d'un fluide visqueux autour d'une sphère de rayon R, en l'absence de toute autre force que celle de viscosité. On utilisera le repère de projection en coordonnées sphériques r, θ, φ d'axe Oz où O est le centre de la sphère. À grande distance de la sphère, l'écoulement du fluide est uniforme v = V_0 e_z et la pression dans le fluide est P_0.
II.B.1) Bâtir à partir des grandeurs caractéristiques du fluide ρ, η, V_0 une grandeur D_0 homogène à une distance.
II.B.2) Exprimer le nombre de Reynolds relatif à l'écoulement étudié à partir de D = 2R (prise comme distance caractéristique de l'écoulement) et D_0.
II.B.3) Le fluide considéré est de l'air de vitesse V_0 = 10 m s^(− 1). Calculer le nombre de Reynolds pour une sphère de rayon 0, 5 cm, puis pour une sphère de
rayon 0, 5μ m. Comment peut-on qualifier l'écoulement dans ces deux cas? Dessiner sommairement l'allure des lignes de courant correspondantes.
La force résultante, appelée traînée, correspondant aux actions du fluide sur la sphère est notée F, avec F = Fe_z.
II.B.4) Justifier que le coefficient de traînée de la sphère

ne dépend que du nombre de Reynolds pour un fluide fixé.

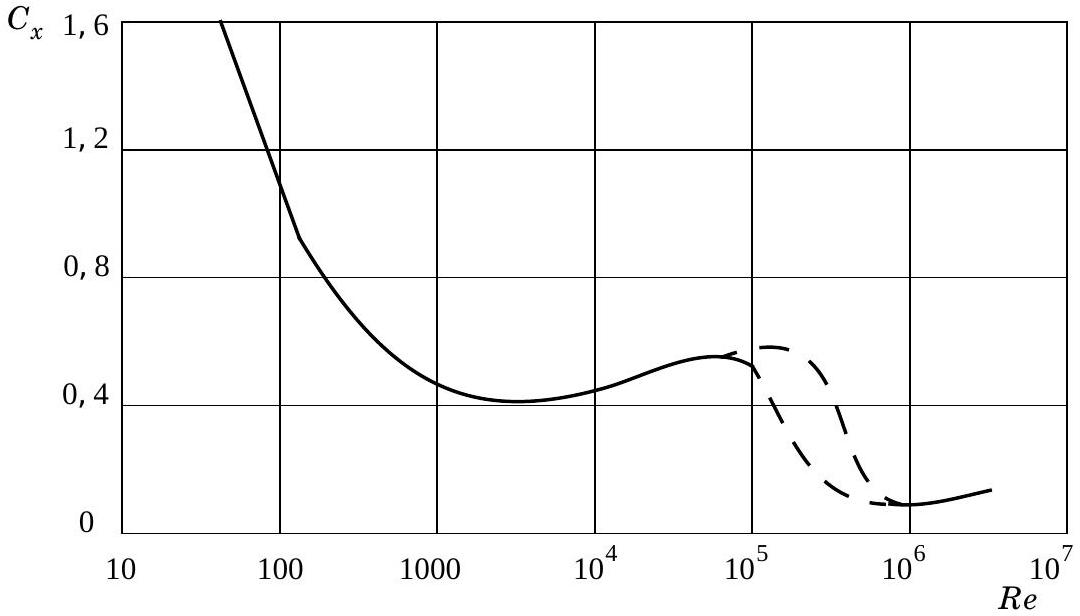

II.B.5) Interpréter la courbe donnant l'évolution du coefficient de traînée pour une sphère en fonction du nombre de Reynolds R_e. Placer en particulier les points correspondant à l'application numérique de la question II.B. 3 si cela est possible.

Dans le cas de la «chute libre» d'une sphère de rayon 0, 5 cm, quelle expression approximative de la force de frottement de l'air peut-on prendre?

On nomme corrosion sèche l'attaque des métaux par l'air en l'absence d'eau liquide. On considère les réactions

On donne en J ⋅ mol^(− 1)

III.A - Déterminer Δ_r G_3^∘(T).
III.B - Dismutation de l'oxyde de cuivre (I)
III.B.1) Écrire l'équation-bilan traduisant la réaction de dismutation de l'oxyde de cuivre ( I ).
III.B.2) Déterminer et étudier la variance de cet équilibre.
III.B.3) Conclure quant à la stabilité de l'oxyde de cuivre (I) .

On réalise un diagramme en portant en ordonnées RTln(P(O_2)/P^0) et en abscisses la température T en Kelvin(P^0, pression de référence, est égale à 1 bar.)
III.C.1) Porter sur ce diagramme les points correspondant aux équilibres (1), (2) et (3). Échelle : 10 cm pour 100 kJ ⋅ mol^(− 1); 1 cm pour 100 K .
III.C.2) Indiquer, en justifiant la réponse, quelles sont les espèces stables et quels sont leurs domaines de stabilité.
III.C.3) Quel est l'oxyde stable quand le cuivre est en contact avec l'air de l'atmosphère ( P(O_2) = 0, 2 bar) à la température T ?
III.C.4) Est-il possible que le cuivre ne soit pas attaqué ?

L'électron a été la première particule élémentaire mise en évidence et son acceptation par la communauté scientifique a nécessité près d'un siècle, depuis la caractérisation des lois de l'électrolyse par Faraday en 1833 jusqu'à la reconnaissance de l'électron vers 1920. Mais la détermination approximative de la masse et de la charge du corpuscule par Joseph John Thomson en 1897 marque la date de la découverte de l'électron. Les expériences de Millikan (à partir de 1909) ont permis la première détermination précise de la charge de l'électron.

Thomson avait pu mesurer avec précision le rapport charge/masse de l'électron. Décrire un exemple d'expérience simple réalisée au lycée, ou de dispositif utilisé dans la recherche ou l'industrie, permettant de mesurer ce rapport.

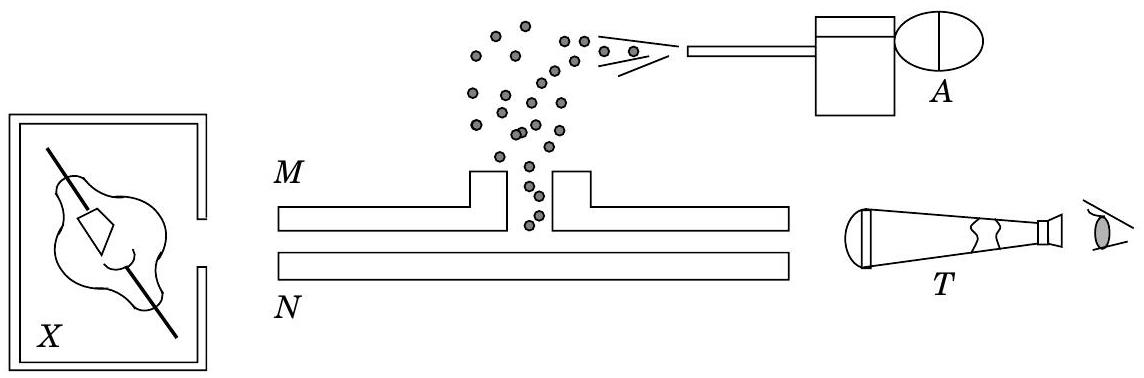

En utilisant un pulvérisateur d'huile ( A ) , on crée de petites gouttelettes sphériques d'huile de rayon a de l'ordre du micromètre. Sous l'action de la pesanteur, elles tombent à travers un trou à l'intérieur d'un condensateur plan constitué des deux armatures M et N. Lors de leur pulvérisation, les gouttelettes sont électrisées par frottement. Elles peuvent aussi l'être entre les armatures à l'aide d'une source ( X ) de rayons X. On observe le mouvement de ces gouttelettes dans le condensateur à l'aide d'une lunette de visée (T). On mesure en fait leur vitesse limite de chute en fonction de la différence de potentiel entre les armatures M et N.

La force de frottement visqueux due à l'air est donnée par la formule de Stokes :

L'axe Oz sera orienté dans le sens de la verticale descendante.
IV.B.1) Exprimer la résultante des forces exercées sur une gouttelette en fonction de son rayon a, de sa masse volumique ρ_H, de la masse volumique de l'air ρ_a, de l'accélération de la pesanteur g, de la viscosité de l'air η_a, de la charge q de la gouttelette, de la distance D entre les armatures ( M ) et ( N ) et de la différence de potentiel V = V_M − V_N.
IV.B.2) Montrer qu'après un régime transitoire la gouttelette prend une vitesse limite fonction de la différence de potentiel V : v_∞(V). Donner une estimation de la durée du régime transitoire (la résolution de l'équation différentielle est inutile, un raisonnement dimensionnel suffit).
IV.B.3) Dans le cas d'une différence de potentiel nulle, on note v_(0∞) la valeur de la vitesse limite. Montrer que le rayon de la gouttelette est donné par a = k_1√(v_(0∞)). Exprimer k_1 en fonction des données η_a, ρ_H, ρ_a, g.
IV.B.4) On appelle V_0 la différence de potentiel pour laquelle la vitesse limite est nulle. Montrer que la charge de la gouttelette est donnée par une formule du type

Exprimer k_2 en fonction de ρ_H, ρ_a, g, k_1 et D.
On prendra par la suite les valeurs calculées :

et :

IV.B.5) Déterminer l’ordre de grandeur de la durée du régime transitoire, calculer la valeur de la vitesse limite v_(0∞) pour une gouttelette de rayon 1μ m et la différence de potentiel d'arrêt V_0 pour une charge q = e = 1, 60 ⋅ 10^(− 19)C. Conclure quant à la faisabilité de l'expérience.

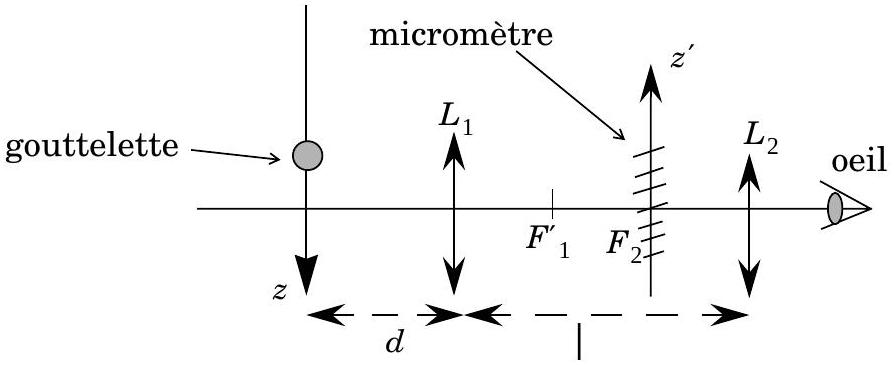

La lunette de visée permet de mesurer la vitesse verticale des gouttelettes. Elle peut être schématisée par un système de deux lentilles convergentes : l'objectif L_1 de distance focale image f_1 et l'oculaire

L_2 de distance focale image f_2. Dans le plan focal objet de L_2, on a placé un micromètre (échelle graduée).

L'observateur n'accommode pas et voit donc net un objet «à l'infini». La longueur | de la lunette est réglée de telle façon qu'une gouttelette située à la distance d de l'objectif est vue nette à travers la lunette.
IV.C.1) Pourquoi le micromètre est-il placé dans le plan focal objet de L_2 ? Pourquoi est-il nécessaire de placer l'oeil à proximité de l'oculaire ?
IV.C.2) Quelle relation entre d, |, f_1 et f_2 traduit le réglage de netteté de la lunette?
IV.C.3)
a) On repère la position verticale z de la gouttelette par la graduation z^′ lue sur le micromètre. Quelle est l'expression de la vitesse verticale v d'une gouttelette si, pendant une durée τ, elle s'est déplacée de Δz^′ graduations? On exprimera cette vitesse en fonction de Δz^′, τ, d, | et f_2.
b) Déterminer les valeurs de d et | sachant que f_1 = 2 cm, f_2 = 0, 5 cm et qu'en τ = 10 s le déplacement |Δz^′| mesuré sur le micromètre correspondant à une gouttelette de vitesse 0, 01 mm s^(− 1) est de 0, 5 mm.

IV.D.1) À la vue de ses résultats expérimentaux, Millikan décida d'apporter une correction à la formule de Stokes. Il postula que la force de traînée était donnée par F = − 6πη_a(a + b/P)ve_z où P est la pression atmosphérique. Justifier le fait que le terme correctif est en valeur relative plus important pour a et P petits, sachant que le libre parcours moyen d'une molécule de gaz dans l'air est de l'ordre de grandeur de 2 ⋅ 10^(− 7) m et qu'il augmente quand la pression diminue.
IV.D.2) La formule finale utilisée par Millikan est

Comme le coefficient b était inconnu, il décida de faire une première estimation de la charge élémentaire et de b en introduisant les valeurs approchées

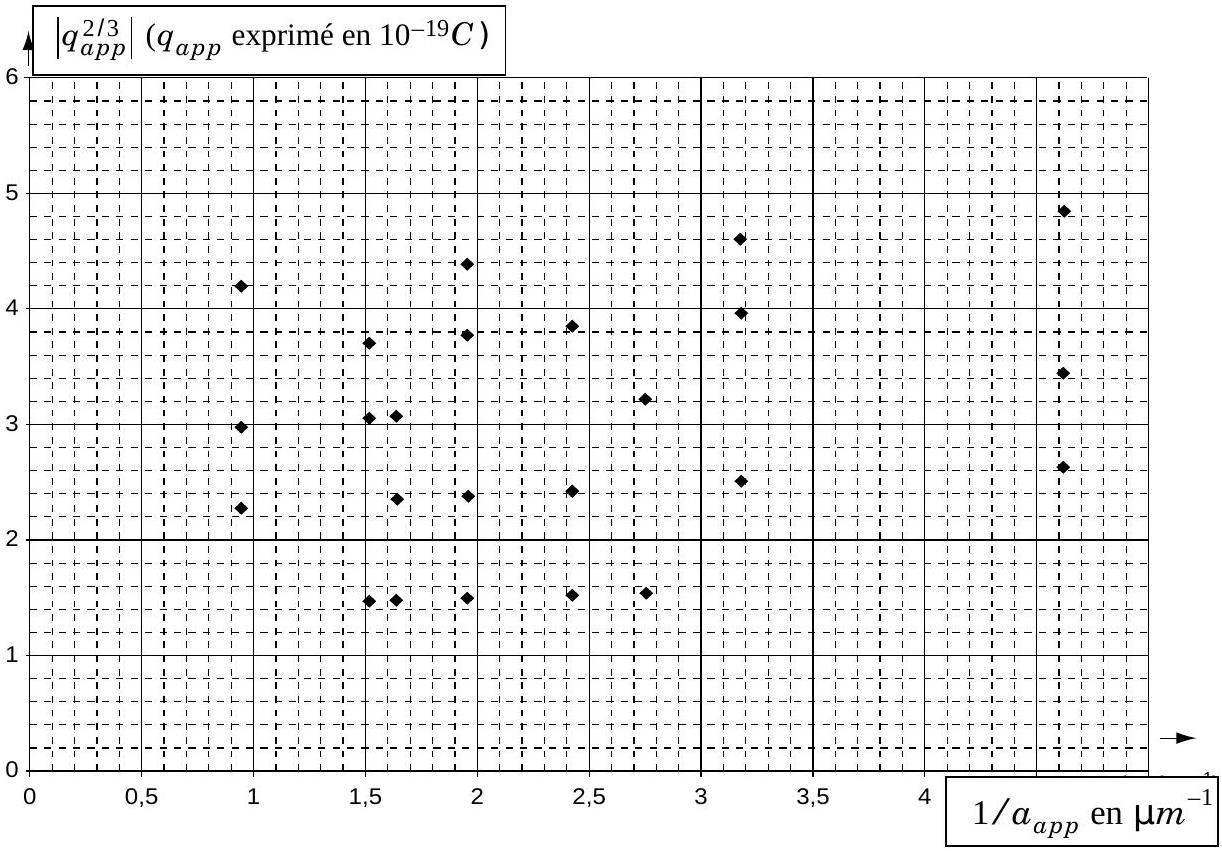

Donner à partir des points du graphique précédent, une estimation de A = b/P et de la charge élémentaire.
Remarque : l'expérience a été faite en suivant successivement 8 gouttes dont la charge a été modifiée à l'aide de la source(X).

L'électrolyse d'une solution aqueuse de sulfate de cuivre à 2 mol ⋅ L^(− 1) contenant 1 mol ⋅ L^(− 1) d'acide sulfurique est réalisée avec une cathode en cuivre et une anode en plomb. Données :

IV.E.1)
a) Écrire les équations bilan des réactions pouvant se produire à la cathode.
b) Écrire les équations bilan des réactions pouvant se produire à l'anode.
c) Il y a passivation de l'anode. En donner une interprétation.
d) Quel est le bilan chimique de l'électrolyseur?
IV.E.2) L'électrolyse précédente est reprise mais avec deux électrodes en cuivre.
a) Écrire les réactions à chaque électrode en supposant que les surtensions sont négligeables.
L'électrolyse est tout d'abord réalisée avec du cuivre ultra pur, la masse de cuivre déposée à la cathode est égale à m = 532mg lorsque la quantité d'électricité passant dans l'électrolyseur est q = 1615C.
b) Comment peut-on mesurer la quantité d'électricité passant dans l'électrolyseur?
c) Déterminer une valeur de la constante d'Avogadro en prenant 1, 60 ⋅ 10^(− 19)C comme valeur pour la charge élémentaire.
d) En fait l'électrode de cuivre n'est pas parfaitement pure et contient des impuretés que nous schématiserons par des traces d'argent et de zinc. Les réactions
principales de l'électrolyse ne sont pas modifiées. Que deviennent le zinc et l'argent au cours de cette électrolyse? Écrire les réactions qui se produisent.

On reprend les hypothèses et les notations des deux premières parties. On se place en régime permanent et on suppose que la vitesse est suffisamment faible pour négliger le terme quadratique d'accélération convective (approximation linéaire).
V.A - Quelles sont, dans ce cas, les conditions imposées sur le champ des vitesses par:
V.A.1) l'incompressibilité du fluide,
V.A.2) la présence de la sphère,
V.A.3) la compatibilité avec l'approximation linéaire de l'équation locale de la dynamique.
On donne le champ des vitesses suivant :

On rappelle que

Dans le cas du champ de vitesses étudié, on a

V.B - Vérifier que le champ proposé vérifie les trois conditions imposées au problème. Caractériser cet écoulement par un ou plusieurs des mots suivants : rotationnel, irrotationnel, laminaire, turbulent, potentiel, stationnaire.

V.C.1) Déduire de l'équation locale de la dynamique linéarisée la valeur de la pression en tout point de la surface de la sphère.
V.C.2) Calculer la résultante des forces de pression sur la sphère. On donne

V.D - On admet que la force de cisaillement exercée par le fluide sur un élément de surface de sphère est donnée par

Justifier cette expression par analogie avec l'étude menée en II.A. Calculer la résultante des forces de cisaillement sur la sphère. On donne

V.E - Vérifier que la force de traînée sur la sphère est donnée par la formule F = 6πηRV_0 e_z (formule de Stokes)
et que ce résultat est compatible avec la courbe donnant le coefficient de traînée de la question II.B.5).
