De la phase à l'amplitude : modulation d'amplitude et de phase, méthode du contraste de phase en optique, application au suivi d'une expérience de diffusion
Afficher ou masquer la section
La première partie étudie un montage de modulation d'amplitude puis la méthode d'Armstrong de modulation de phase, réalisée par un opérateur déphaseur à amplificateurs opérationnels. La deuxième partie transpose ces notions à l'optique via les interférences à trois sources, la diffraction de Fraunhofer par une fente puis par une lame d'indice variable, et la méthode du contraste de phase de Zernike, qui transforme des variations de phase invisibles en variations d'amplitude détectables. La troisième partie applique cette technique au suivi de la diffusion du sucre dans l'eau.
1A - Modulation d'amplitudeOn étudie un montage à multiplieur et sommateur qui délivre une tension de porteuse modulée en amplitude par un signal modulant.
2B - Modulation de phase, méthode d'ArmstrongOn montre comment obtenir, pour une faible modulation, un signal de porteuse modulé en phase à partir du montage de modulation d'amplitude complété par un opérateur déphaseur.
3C - Réalisation de l'opérateur de déphasageOn étudie un montage à amplificateurs opérationnels réalisant l'opérateur déphaseur nécessaire à la modulation de phase, et on détermine sa fonction de transfert.
4D - Interférences à trois sources ponctuellesOn étudie l'éclairement résultant de la superposition de trois sources ponctuelles cohérentes dont deux sont déphasées par rapport à la troisième, en établissant l'expression du contraste des franges obtenues.
5E - Diffraction et imagerieOn étudie la diffraction de Fraunhofer par une fente puis par une lame d'indice variable, et on introduit la méthode du contraste de phase de Zernike qui rend visibles des variations de phase autrement indétectables.
6F - Application au suivi d'une expérience de diffusionOn étudie l'atténuation par diffusion d'une perturbation sinusoïdale de concentration de sucre dans l'eau, visualisée par contraste de phase, et on en déduit expérimentalement le coefficient de diffusion.
CONCOURS ARTS ET MÉTIERS ParisTech - ESTP - ARCHIMÈDE
Épreuve de Physique PC
Durée 4 h
Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, d'une part il le signale au chef de salle, d'autre part il le signale sur sa copie et poursuit sa composition en indiquant les raisons des initiatives qu'il est amené à prendre.
L'usage de calculatrices est interdit.
AVERTISSEMENT
La présentation, la lisibilité, l'orthographe, la qualité de la rédaction, la clarté et la précision des raisonnements entreront pour une part importante dans l'appréciation des copies. En particulier, les résultats non encadrés et non justifiés ne seront pas pris en compte.
De la phase à l'amplitude et vice versa
Le problème est constitué de trois parties très largement indépendantes entre elles. La partie A présente une technique permettant de moduler la phase d'un signal électrique. La partie B est consacrée à l'étude de la méthode dite de «contraste de phase », qui permet de transformer un signal optique modulé en phase en un signal optique modulé en amplitude. Enfin la partie C analyse une application de cette technique à un problème de diffusion de particules.
Remarques préliminaires importantes : il est rappelé aux candidat(e)s que
les explications des phénomènes étudiés interviennent dans la notation au même titre que les développements analytiques et les applications numériques ;
tout au long de l'énoncé, les paragraphes en italique ont pour objet d'aider à la compréhension du problème ;
tout résultat fourni dans l'énoncé peut être admis et utilisé par la suite, même s'il n'a pas été démontré par les candidat(e)s ;
dans tout le problème, j désigne le nombre complexe de module 1 et d'argument π/2.
PREMIERE PARTIE ELECTRONIQUE
A / MODULATION D'AMPLITUDE

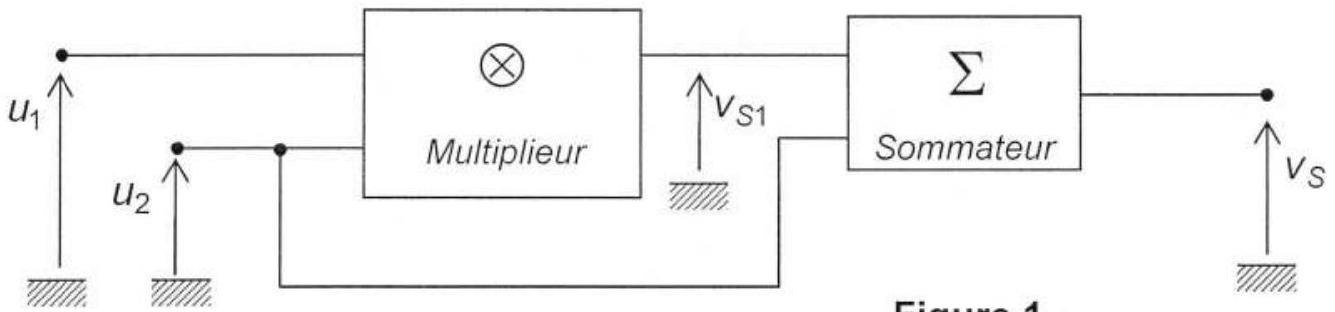

Le montage de la figure 1 représente schématiquement un modulateur d'amplitude ; il comprend un multiplieur, qui délivre une tension de sortie v_(s1) = k × u_1 × u_2 ( k étant une constante) et un sommateur qui délivre en sortie une tension v_s, égale à la somme des tensions d'entrée.
Figure 1
Les tensions sont sinusoïdales : u_1(t) = U_m cos(ω_m t) et u_2(t) = U_0 cos(ω_p t), avec ω_p≫ω_m ⋅ u_1(t) est appelé «signal modulant» et u_2(t) «signal de porteuse».
A1. Montrer que la tension de sortie v_s(t) peut s'écrire sous la forme : v_S(t) = U_0 cos(ω_p t) × [1 + mcos(ω_m t)], et déterminer m en fonction de k et U_m.
A2. Représenter graphiquement, de façon schématique, la tension v_S(t), en supposant que m < 1.
B / MODULATION DE PHASE - METHODE D'ARMSTRONG
Pour certaines applications, il est souhaitable de moduler la phase du signal de porteuse, pour obtenir une tension de la forme v_p(t) = U_0 cos[ω_p t + mcos(ω_m t)]. Une approche, imaginée par l'inventeur E. ARMSTRONG en 1933, permet très simplement d'obtenir un signal de ce type (pour les faibles modulations) en modifiant légèrement le montage de la figure 1. Dans toute la suite, le taux de modulation m vérifie m≪1.
B1. Montrer que le signal de porteuse modulé en phase peut s'écrire : v_p(t) ≅ U_0 cos(ω_p t) + f(t)sin(ω_p t), où f(t) sera exprimée en fonction de m, U_0, ω_m et t .

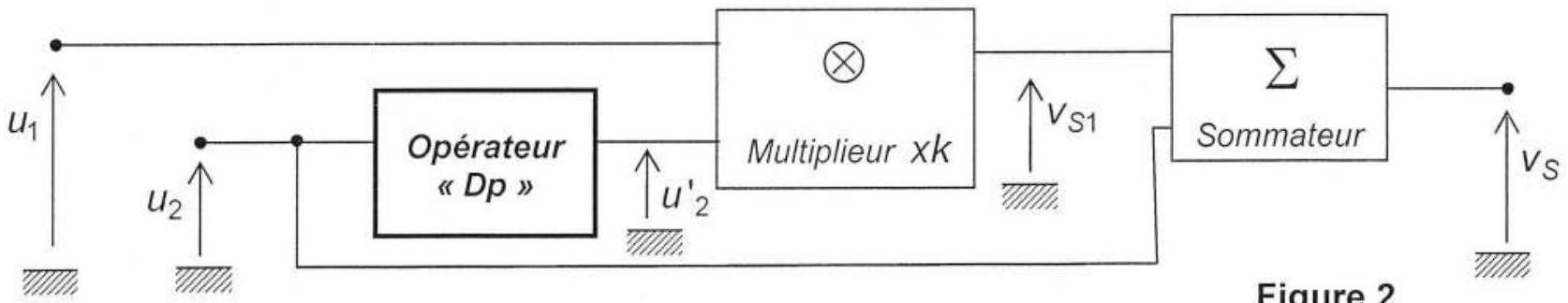

Pour obtenir la tension v_p(t), un opérateur « Dp » est introduit dans le montage, comme indiqué sur la figure 2:
Les tensions u_1(t) et u_2(t) sont inchangées par rapport à la sous-partie A.
B2. Quelle doit être la tension u^′_2(t) en sortie de l'opérateur «Dp» pour obtenir v_s(t) = v_p(t), le taux de modulation m restant inchangé par rapport à sa valeur de la question A1 ?
Quelle transformation l'opérateur «Dp» doit-il réaliser sur la tension u_2(t) ?
C / REALISATION DE L'OPERATEUR «Dp »

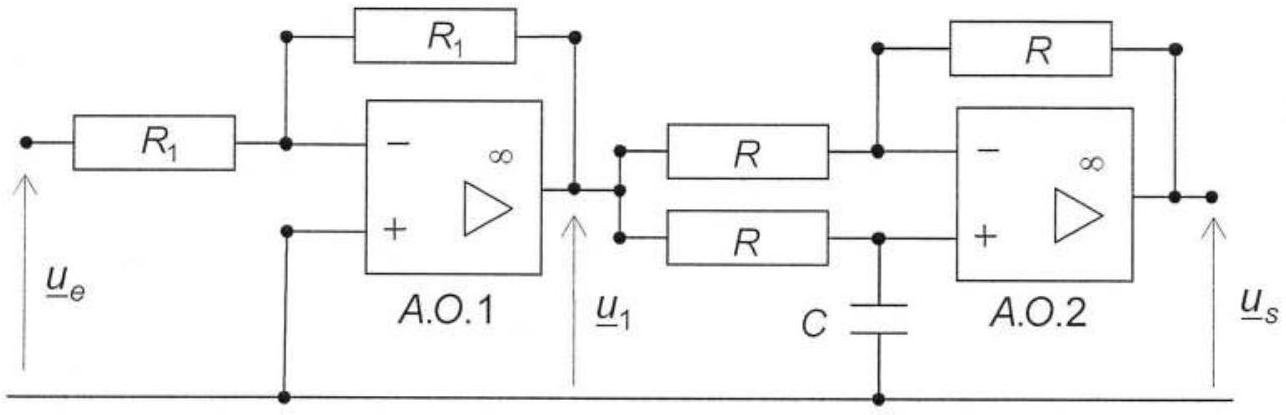

Le montage étudié pour réaliser l'opérateur «Dp » est représenté sur la figure 3 :
Figure 3
Les amplificateurs opérationnels sont idéaux et fonctionnent en régime linéaire. Les tensions sont sinusoïdales de pulsation ω; les grandeurs soulignées indiquées sur la figure 3 désignent les représentations complexes de ces tensions.
C1. Exprimer la tension u_–_1 en fonction de la tension u_–_e.
Préciser le rôle de l'ensemble formé par l'amplificateur opérationnel A.O. 1 et les deux résistances identiques de valeur R_1.
C2. Déterminer la fonction de transfert H_–_1(jω) = (u_–_–_s)/(u_–_1), en fonction de R, C et ω.
En déduire la fonction de transfert globale du montage H_–(jω) = (u_–_s)/(u_–_e).
C3. Montrer que le seul effet de cet opérateur est d'introduire un déphasage φ_D entre la sortie u_s(t) et l'entrée u_e(t). Exprimer φ_d en fonction de R, C et ω.
C4. Comment doit-on choisir le produit RC, en fonction de ω_p, pour que l'opérateur de la figure 2 délivre effectivement le signal modulé en phase v_p(t) ?
DEUXIEME PARTIE
OPTIQUE
La transposition au domaine optique des notions présentées en première partie a donné naissance à la technique du «contraste de phase», à laquelle cette partie est consacrée.
De nombreux objets transparents sont le siège de variations locales d'indice de réfraction qui influent seulement sur la phase de l'onde lumineuse qui les traverse. Ces variations locales sont imperceptibles avec les moyens de l'optique géométrique. La méthode du «contraste de phase», très utilisée en microscopie, consiste à transformer les fluctuations de phase induites par l'objet en fluctuations d'amplitude, facilement détectables.
Le chemin optique entre deux points M et N sera noté (MN).
Toutes les expériences sont réalisées dans l'air, dont l'indice de réfraction est assimilé à celui du vide. Nous utilisons la convention usuelle relative à la représentation complexe d'un signal optique : le signal s(M, t) associé au point M, à une onde optique de pulsation ω et d'amplitude complexe a_–(M) est obtenu par la relation s(M, t) = Re[a_–(M)exp(jωt)].
D / INTERFERENCES A TROIS SOURCES PONCTUELLES

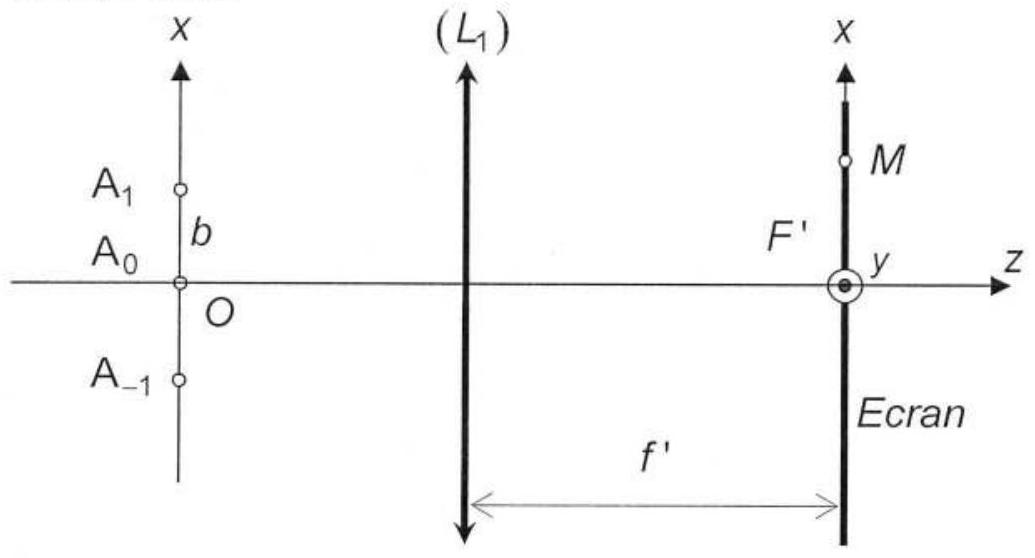

Considérons la situation idéalisée représentée sur la figure 4 : trois sources ponctuelles équidistantes A_0, A_1 et A_(− 1) sont alignées sur l'axe Ox, aux positions respectives x = 0, x = b et x = − b. Ces sources sont parfaitement monochromatiques, de longueur d'onde dans le vide λ, et cohérentes entre elles.
Figure 4
Les deux sources A_1 et A_(− 1) oscillent en phase, mais sont en retard de phase de φ relativement à la source A_0.
L'éclairement est observé au point M d'un écran placé dans le plan focal image d'une lentille convergente ( L_1 ), d'axe optique confondu avec l'axe Oz , de distance focale image f^′ '. Le point M est repéré par ses coordonnées dans le repère F^′ xy, F^′ étant le point focal image de ( L_1 ). II est admis que le point M est voisin du centre de l'écran ( |x|≪f^′ et |y|≪f^′ ).
1 / Différences de marche et déphasages
D1∗a_– Montrer que la différence de marche au point M, δ_(1/0) = (A_1 M) − (A_0 M), entre l'onde issue de A_1 et celle issue de A_0 est : δ_(1/0) = − (bx)/(f^′).
D1*b Exprimer la différence de marche δ_(− 1/0) observée au point M entre l'onde issue de A_(− 1) et celle issue de A_0 en fonction de b, x et f^′. D1^∗ c_– Déterminer, en fonction de φ, x, f^′, λ et b , le déphasage δφ_(1/0) au point M entre l'onde issue de A_1 et celle issue de A_0.
Ecrire de même le déphasage δφ_(− 1/0) au point M .
2 / Eclairement observé sur l'écran
Lorsqu'elle est seule, la source A_0 crée en M un éclairement ℯ_0. La source A_1 est beaucoup moins puissante que A_0 : seule, elle crée en M un éclairement m^2 ℯ_0, où m est une constante vérifiant m≪1. La source A_(− 1) est de même intensité que la source A_1.
Soit a_–_0 l'amplitude complexe au point M de l'onde issue de A_0 et a_–_1 l'amplitude complexe en M de l'onde issue de A_1. D2_–^∗ a Quelle relation lie |a_–_1| et |a_–_0| ? D2*b _– Justifier la relation suivante, entre les arguments de a_–_1 et a_–_0 :
arg(a_–_1) = arg(a_–_0) − φ + (2π)/λ(bx)/(f^′).
Exprimer a_–_1 en fonction de a_–_0, x, b, f^′, m, λ et φ.
D2*c En déduire, au point M , l'amplitude résultante tot _a due à la superposition des trois ondes, en fonction de a_–_0, x, b, f^′, m, λ et φ.
D2*d Montrer, au premier ordre en m , que l'éclairement ℰ sur l'écran est de la forme :
ℰ = ℰ_0 × [1 + γcos(φ)cos((2π)/λ(bx)/(f^′))],
et exprimer γ en fonction de m .
D2*e Préciser la forme et l'orientation des franges brillantes. Déterminer leur position en distinguant les cas où cos(φ) > 0 et cos(φ) < 0. D2*f _– Quel est, en fonction de γ et φ, le contraste Γ de la figure d'interférences? D2_–^∗ g Pour quelles valeurs de φ, les interférences disparaissent-elles complètement ?
E / DIFFRACTION ET IMAGERIE
1 / Diffraction de Fraunhofer par une fente allongée

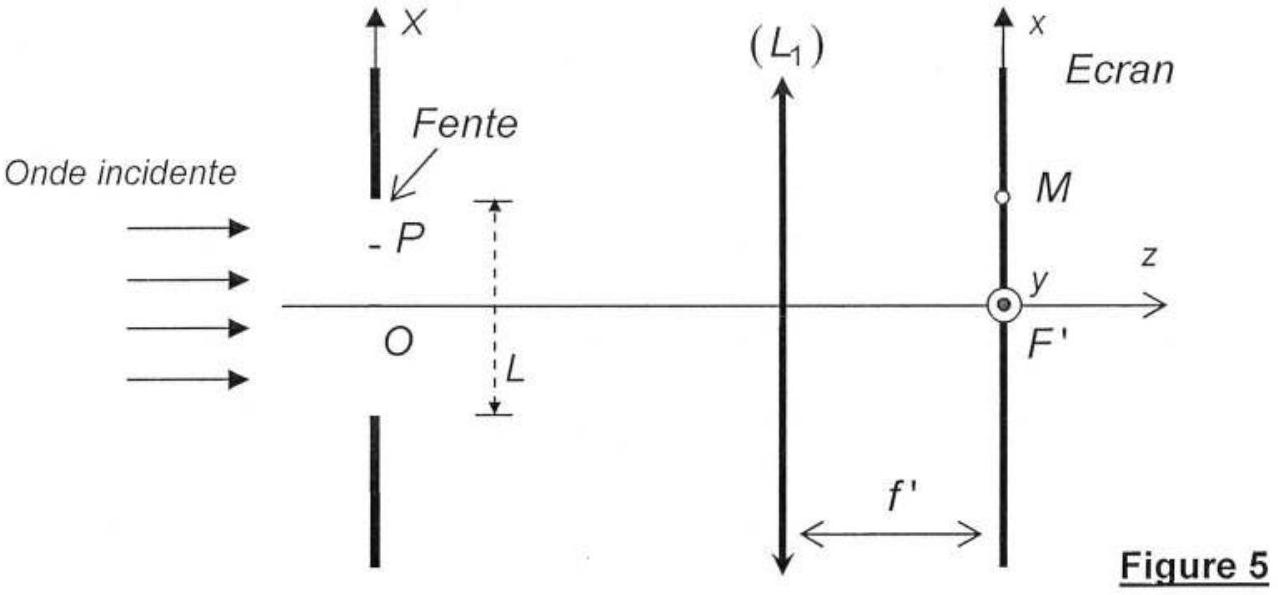

Le montage est celui de la fiqure 5 : une fente très allongée selon Y, de centre O et de largeur L, située dans le plan OXY, est éclairée en incidence normale par une onde monochromatique incidente, plane, de longueur d'onde dans le vide λ.
L'écran d'observation est situé dans le plan focal image d'une lentille convergente ( L_1 ) de distance focale f'. Un point M du plan d'observation est repéré par son abscisse x.
E1a Rappeler l'énoncé du principe d'Huygens-Fresnel.
E1b Reproduire la figure 5 sur votre copie (sans les cotations) et représenter le trajet suivi par deux ondes parvenant au point M : l'une passant par O et l'autre passant par un point P d'abscisse X_P de la fente.
E1*c Exprimer la différence, (PM)-(OM), des chemins optiques suivis par ces deux ondes en fonction de x, X_P et f^′ (il est admis que |x|≪f^′ ).
E1*d Expliquer qualitativement pourquoi la diffraction s'effectue seulement dans le plan OXz . Justifier que l'amplitude complexe a( M ) de l'onde résultante diffractée en M par la fente est donnée par l'intégrale : a_∼(M) = K∫_(− L/2)^(L/2)exp{j(2π)/λ(xX_p)/(f^′)}dX_p, où K est une constante multiplicative.
E1e Déterminer explicitement a_–(M) en fonction de K, L, λ, x et f^′.
E1f Exprimer l'éclairement ℰ(x) en fonction de K, L, λ, x, f ' et de l'éclairement maximal ℰ_(max). Représenter graphiquement la courbe ℰ(x) en faisant apparaître les points remarquables.
E1g Que devient la figure de diffraction si L → ∞ ?
E1h Application numérique : L'onde plane incidente a une longueur d'onde λ = 500 nm, la fente est de largeur L = 5 cm et la lentille ( L_1 ) a pour distance focale f^′ = 1 m.
Déterminer numériquement la largeur Δx (entre zéros adjacents) du pic central d'éclairement.
2 / Diffraction par une lame d'indice variable

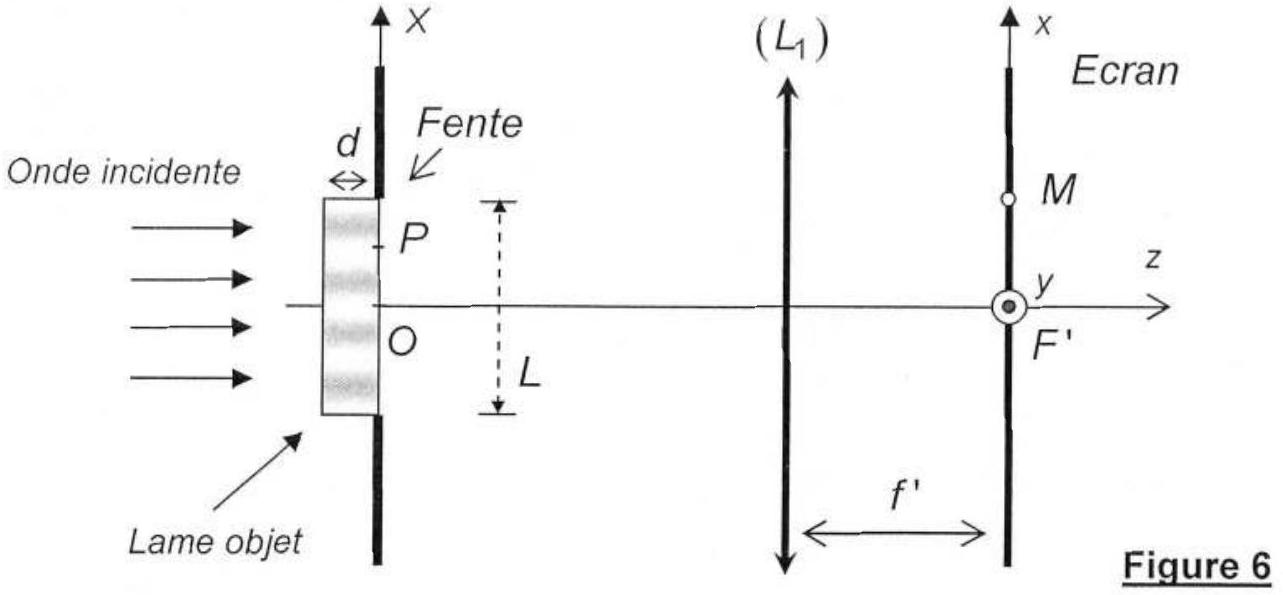

Une lame parfaitement transparente, dite «lame objet», d'épaisseur d, est placée devant la fente précédente (voir figure 6). L'indice de cette lame varie d'un point à l'autre : il dépend de l'abscisse X selon la loi périodique : n(X) = n_0 + εcos(2πX/Λ), où Λ est la période des variations d'indice et ε une constante vérifiant ε≪1.
La lame objet ne provoque aucun changement d'intensité des ondes qui la traversent.
E2*a Déterminer, en fonction de x, x_P, d, ε, Λ et f', la différence, notée δ_(P/O), entre les chemins optiques menant de la source à M , et qui passent respectivement par les points P et O.
E2*b En déduire que l'amplitude complexe de l'onde résultante diffractée en M par le système lame-fente est donnée par l'intégrale :
a_–(M) = K^′∫_(− L/2)^(L/2)exp{j(2π)/λ[(xX_P)/(f^′) − εdcos(2π(X_P)/Λ)]}dX_P, où K^′ est une constante.
Dans la mesure où ε≪1, il est possible d'écrire, au premier ordre en ε :
où F(x) est une fonction que l'on exprimera en fonction de K^′, L, λ, x et f^′.
E2d En déduire qu'à la limite L → ∞, l'amplitude de l'onde diffractée est nulle partout, sauf en trois points B_0, B_1 et B_(− 1), dont les abscisses respectives sont notées 0 , x_1 et x_(− 1).
Exprimer x_1 en fonction de λ, Λ et f^′.
E2e Application numérique : Les valeurs numériques sont celles de la question E1h, et la période de modulation d'indice est Λ = 0, 1 mm.
Déterminer x_1. Comparer à Δx et commenter.
E2f Quel est le retard de phase φ des ondes observées en B_1 et B_(− 1) par rapport à celle obtenue en B_0 ?
3 / Observation dans le plan conjugué de la fente

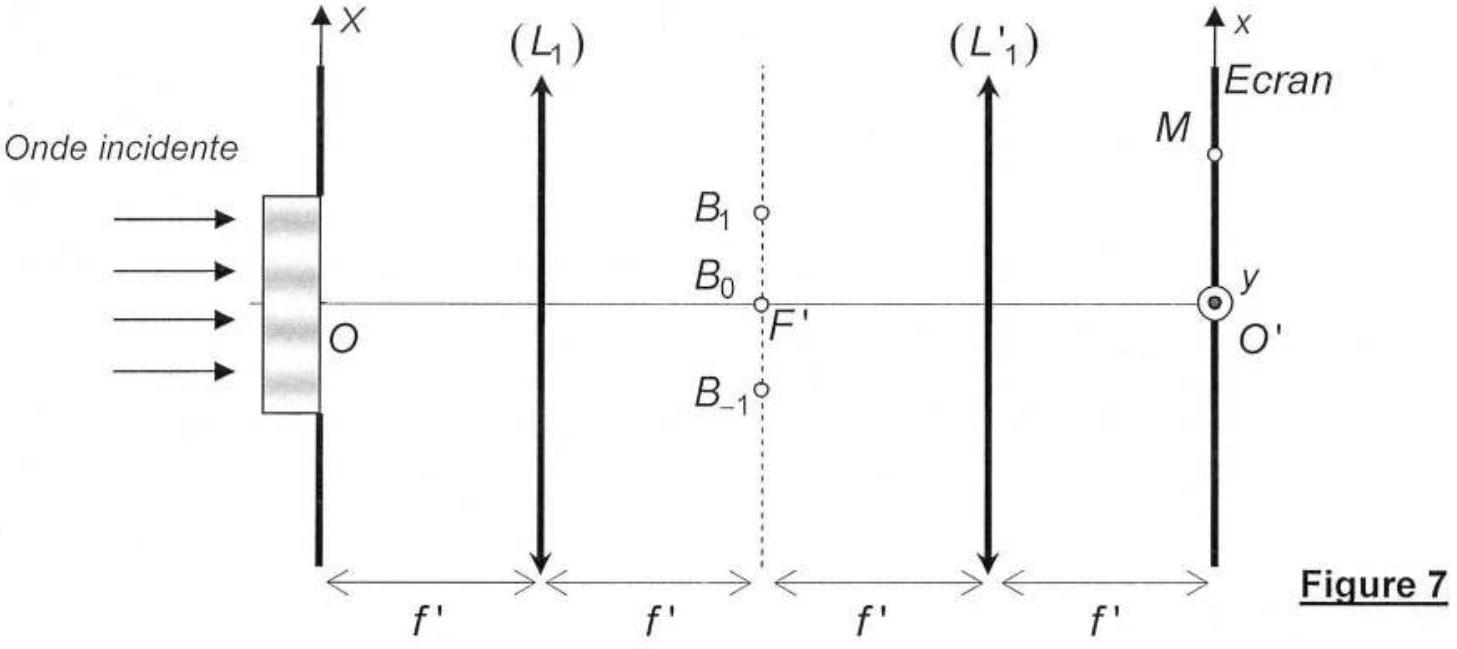

Le montage de la fiqure 6, est modifié comme indiqué en figure 7. Une lentille ( L_1^′ ), identique à ( L_1 ), est intercalée entre l'écran et le plan focal de ( L_1 ) ; l'écran est placé dans le plan focal de ( L^′_1 ). Le centre O de la fente coïncide avec le point focal objet de ( L_1 ). Les points B_0, B_1 et B_(− 1) sont également indiqués sur la figure 7.
E3a Préciser l'aspect de l'écran, en l'absence des phénomènes de diffraction.
E3b Justifier que l'onde observée en un point M de l'écran peut être considérée comme la superposition des ondes issues de trois sources ponctuelles fictives situées aux points B_0, B_1 et B_(− 1).
Soit a' _0 l'amplitude complexe en O' (image de O par l'ensemble des deux lentilles L_1 et L_1 ) associée à l'onde issue de B_0.
E3*c Exprimer en O' les amplitudes complexes a_–^′_1 et a_–^′_1 correspondant aux ondes issues respectivement de B_1 et B_(− 1), en fonction de a_–^′_0, ε, d et λ.
Pour calculer l'éclairement au point M, il est donc possible de transposer les résultats du D2∗d_– en considérant que les sources fictives B_0, B_1 et B_(− 1) jouent le rôle des sources A_0, A_1 et A_(− 1), avec les paramètres de phase et d'amplitude adéquats. Par exemple, le retard de phase φ de B_1 par rapport à B_0 joue le même rôle que le paramètre φ de la sous-partie D.
E3*d Préciser les expressions à donner aux grandeurs γ et b de la relation (1) du D2_– *d pour obtenir l'éclairement en M dans le montage de la figure 7.
E3*e Montrer que, au premier ordre en ε, l'éclairement sur l'écran est uniforme sur une bande de largeur L^′, à exprimer en fonction de L . Commenter ce résultat.
Le montage de la figure 7 ne permet donc pas de visualiser les variations d'indice qui existent dans la lame : l'information associée à ces variations est irrémédiablement perdue ! La méthode du contraste de phase, introduite par le physicien néerlandais ZERNIKE en 1933 permet d'accéder à cette information.
4 / Contraste de phase

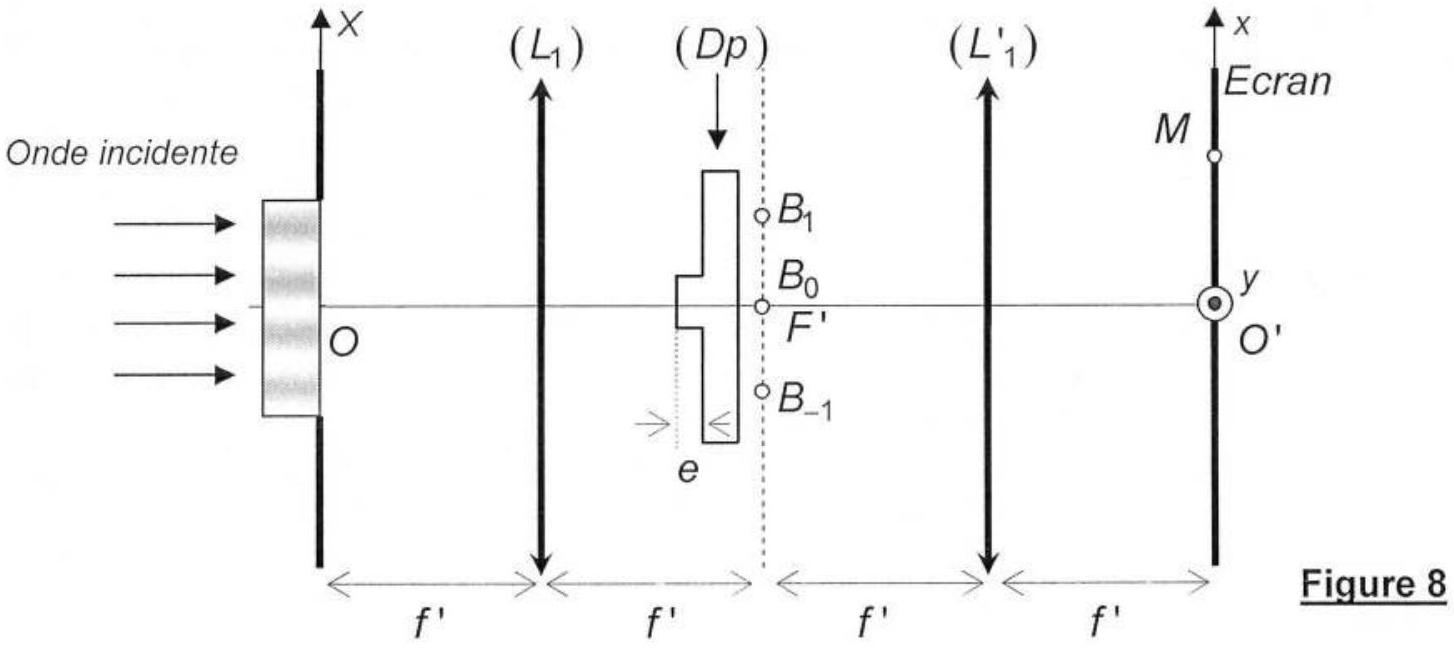

Juste avant le plan focal de ( L_1 ), est disposée une lame de verre (Dp) d'indice n_1, à faces parallèles, possédant une surépaisseur e au niveau de B_0 (figure 8) ; les épaisseurs au niveau de B_1 et B_(− 1) sont égales.
Les angles d'incidence étant très faibles, il est possible de négliger les déviations par réfraction dues à la lame (Dp) et de considérer qu'elle est traversée sous incidence normale.
E4*a Exprimer, en fonction de φ, n_1, λ et e, le nouveau retard de phase φ ' des ondes obtenues en B_1 et B_(− 1) relativement à B_0.
E4*b En déduire que l'éclairement ℰ(M) observé sur l'écran est de la forme :
Quel est le sens concret de Å_0 ? Expliquer comment l'analyse de la figure d'éclairement permet d'accéder aux variations d'indice de la lame.
E4*c L'indice n_1 étant fixé, quelles sont les valeurs de e qui rendent maximal le contraste de la figure?
Application numérique : Calculer, avec un chiffre significatif, la plus petite valeur de e ayant cette propriété (adopter les valeurs numériques précédentes et prendre n_1 = 1, 5).
E4*d Quelle est l'abscisse X_(M^′) du point M^′ de la fente dont l'image géométrique par l'ensemble du montage est le point M d'abscisse x ?
Parmi les valeurs optimales de e, quelles sont celles pour lesquelles un maximum d'éclairement en M est associé à un maximum d'indice de la lame objet en X_(M^′) ?
De même, quelles sont les valeurs de e pour lesquelles un maximum d'éclairement en M est associé à un minimum d'indice de la lame objet en X_(M^′) ?
TROISIEME PARTIE
APPLICATION AU SUIVI D'UNE EXPERIENCE DE DIFFUSION
La technique décrite dans la deuxième partie peut être utilisée pour étudier la diffusion de corps transparents dans l'eau. Etudions le cas de la diffusion du sucre (saccharose) et présentons un exemple d'analyse expérimentale.
F / ATTENUATION D'UNE INHOMOGENEITE PERIODIQUE PAR DIFFUSION
1 / Perturbation sinusoïdale de concentration
Le coefficient de diffusion du sucre dans l'eau est noté D_S; il est supposé indépendant de la concentration.
Une solution sucrée possède, à l'instant t = 0, une concentration en sucre dépendant de l'abscisse x selon une loi de la forme: c(x, t = 0) = c_0 + c_1 cos((2πx)/Λ), où c_0, c_1(c_1≪c_0) et Λ sont des constantes. L'évolution ultérieure (pour t > 0 ) de la concentration est cherchée sous la forme : c(x, t) = c_0 + f(t)cos((2πx)/Λ).
F1a Rappeler sans démonstration l'équation aux dérivées partielles vérifiée par la concentration c(x, t) (équation de la diffusion).
F1b Déterminer, en fonction de D_S et Λ l'équation différentielle du premier ordre vérifiée par la fonction f(t). Résoudre cette équation en tenant compte des conditions initiales.
Exprimer f(t) en fonction de c_1, t et d'un temps caractéristique τ_1 à écrire en fonction de D_S et Λ. Quel sens concret donnez-vous au paramètre τ_1 ?
F1*c Représenter graphiquement, pour t > 0 donné, l'évolution de la concentration c(x, t) en fonction de x . Tracer également la distribution limite c(x, t → ∞).
2 / Visualisation par contraste de phase et analyse expérimentale
L'indice de réfraction de l'eau sucrée varie, aux faibles concentrations, selon une loi quasi linéaire: n = n_e + βc, avec n_e = 1, 33 et β = 0, 3.10^(− 3) m^3 ⋅ mol^(− 1).
Une cuve à faces parallèles, d'épaisseur d, est remplie d'une solution dont la concentration en sucre, à l'instant t = 0, varie de façon périodique avec une période spatiale 1. Après une phase initiale, la concentration de sucre peut être décrite par la loi suivante :
c(x, t) = c_0 + c_1 exp(− t/τ_1)cos(2πx/Λ).
Cette cuve est utilisée comme «lame objet» dans le montage décrit en deuxième partie (E4). La source lumineuse et la géométrie du dispositif sont inchangées; la lame (Dp) est ajustée de telle façon qu'un maximum d'indice correspond à un maximum d'éclairement.
F2*a Montrer que l'éclairement ℰ observé sur l'écran à l'instant t peut s'écrire : ℰ = ℰ_0[1 + (ξc_1 d)exp(− t/τ_1)cos(2πx/Λ)] et exprimer ξ en fonction de β et λ.
Dans la suite, sera adoptée pour ξ la valeur numérique ξ = 7, 5.10^3 m^2.mol^(− 1). En pratique, les franges sont visibles si leur contraste est supérieur à une valeur Γ_(min) = 0, 010.
F2*b Pour une cuve d'épaisseur d donnée, exprimer la plus petite variation de concentration c_(min) décelable initialement, en fonction de Γ_(min), ξ et d .
Calculer numériquement c_(min) en mol. m^(− 3) pour d = 1, 0 mm.

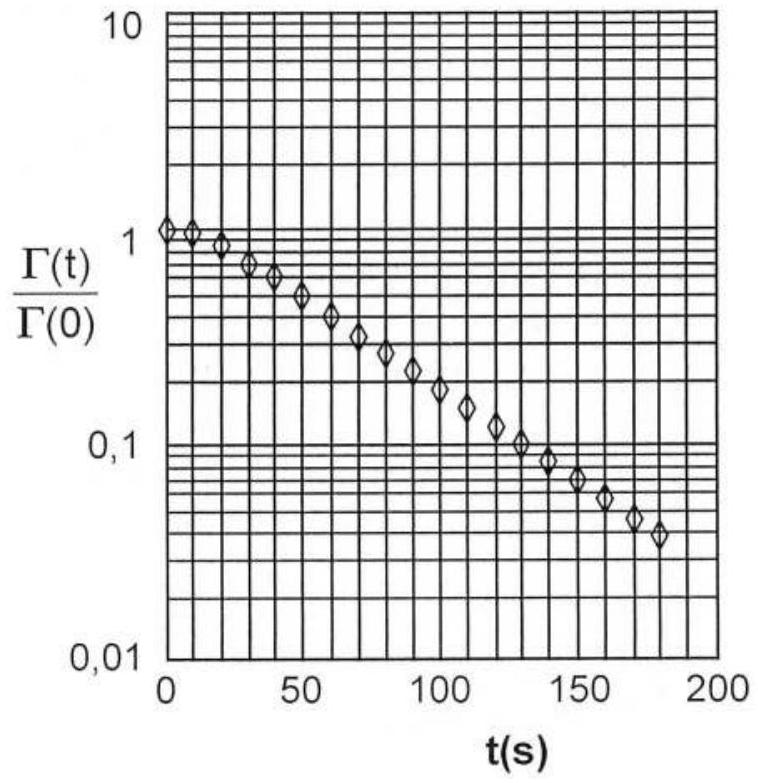

La figure 9 ci-après représente le contraste normalisé, Γ(t)/Γ(0), en fonction du temps (en secondes), obtenu pour une répartition initiale de période spatiale Λ = 1 mm.
F2*c Expliquer pourquoi les premiers points ne sont pas alignés avec les autres. F2∗d_– Déduire de ces résultats la valeur numérique du coefficient de diffusion D_S du sucre dans l'eau (avec un chiffre significatif).
Donnée : ln(10) = 2, 3.
FIN DU PROBLEME
Figure 9
Questions fréquentes
5 questions
Sur quels chapitres porte ce sujet de physique PC e3a 2012 ?
Afficher ou masquer la section
Sur quels chapitres porte ce sujet de physique PC e3a 2012 ?
+
Il porte sur l'électronique (modulation d'amplitude et de phase, amplificateurs opérationnels), l'optique ondulatoire (interférences, diffraction, contraste de phase) et la diffusion (équation de diffusion appliquée au sucre dans l'eau).
Quelles parties sont indépendantes dans ce sujet ?
+
Le problème est constitué de trois parties très largement indépendantes : l'électronique, l'optique du contraste de phase, et son application à une expérience de diffusion.
Qu'est-ce que la méthode du contraste de phase étudiée dans la partie E ?
+
C'est une technique optique, introduite par Zernike, qui transforme des variations de phase d'une onde lumineuse traversant un objet transparent (invisibles à l'œil) en variations d'amplitude, donc d'éclairement, facilement détectables.
Comment le coefficient de diffusion du sucre est-il déterminé dans la partie F ?
+
En suivant par contraste de phase l'atténuation temporelle du contraste des franges associées à une répartition initiale périodique de concentration de sucre dans l'eau, dont la décroissance exponentielle donne accès au coefficient de diffusion.
Quel est le lien entre la modulation de phase électronique et le contraste de phase optique ?
+
Le sujet transpose au domaine optique la même idée qu'en électronique : convertir une grandeur portée par la phase d'un signal (électrique ou lumineux) en une grandeur portée par son amplitude, plus facile à mesurer directement.
