Présentation du sujet

Physique C, ENS PC 2018 : détection interférométrique des ondes gravitationnelles
Afficher ou masquer la section

Le sujet étudie la détection des ondes gravitationnelles par les interféromètres du type LIGO. La première partie introduit le tenseur métrique et le rayonnement quadrupolaire d'un système binaire, appliqué à GW150914. La deuxième modélise les miroirs suspendus comme des filtres mécaniques puis les résonateurs optiques et l'interféromètre de Michelson qui mesurent les variations de longueur induites par l'onde. La troisième détermine les limites de sensibilité dues au bruit de grenaille et à la pression de radiation, définissant la limite quantique standard.

  1. 1Partie 1 : propriétés des ondes gravitationnellesOn introduit le tenseur métrique, l'équation de propagation de la perturbation gravitationnelle, le rayonnement quadrupolaire d'une source de masses en mouvement, puis on applique ces résultats au système binaire à l'origine du signal GW150914.
  2. 2Partie 2 : détection interférométriqueOn étudie le comportement mécanique des miroirs suspendus comme des filtres, la dynamique du champ dans un résonateur optique, puis la puissance reçue par le détecteur à la sortie de l'interféromètre de Michelson en présence d'une onde gravitationnelle.
  3. 3Partie 3 : limites quantiques de sensibilitéOn étudie le bruit de grenaille lié à la statistique poissonnienne des photons, les fluctuations de la pression de radiation sur les miroirs, et on en déduit la limite quantique standard de sensibilité du détecteur.

L'épreuve en chiffres

Moyenne 9,41 / 20 · écart-type 3,78 · 401 présents · où vous situez-vous ?
Afficher ou masquer la section
Moyenne
9,41/ 20
Écart-type
3,78
Présents
401
moyenne 9,4105101520
Deux tiers des copies environ (moyenne ± écart-type)

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

COMPOSITION DE PHYSIQUE-C-(U)

(Durée : 6 heures)

Abstract

L'usage de calculatrices électroniques de poche à alimentation autonome, non imprimantes et sans document d'accompagnement, est autorisé. Cependant, une seule calculatrice à la fois est admise sur la table ou le poste de travail, et aucun échange n'est autorisé entre les candidats.

Le sujet comprend 14 pages numérotées de 1 à 14

Détection interférométrique d'ondes gravitationnelles

L'existence d'ondes gravitationnelles a été prédite par la théorie de la relativité générale, formulée par Einstein au début du XX ^e siècle. Ces oscillations de l'espace-temps ont été directement observées pour la première fois le 14 septembre 2015 par la collaboration scientifique LIGO, "Laser Interferometer Gravitational-Wave Observatory". Au-delà d'un test positif de la théorie de la relativité générale, leur détection a marqué le début d'une nouvelle ère en astronomie, nous permettant d'observer l'Univers à l'aide de rayonnements physiquement différents des rayonnements électromagnétiques (lumière visible, ultraviolette ou infrarouge, rayons X ou gamma, radiofréquences) ou des rayons cosmiques (noyaux atomiques et particules de haute énergie).
Ce sujet présente quelques propriétés des ondes gravitationnelles et des instruments qui ont permis de les détecter. Il est constitué de trois parties indépendantes. La première partie s'intéresse à la physique des ondes gravitationnelles et aux effets observables qu'elles produisent sur Terre. La deuxième partie consiste en une modélisation simplifiée des interféromètres optiques qui ont permis de détecter les premières ondes gravitationnelles. La troisième partie permet de déterminer une limite à la sensibilité de ces détecteurs liée aux fluctuations du nombre de photons qui y circulent.
Lorsque des applications numériques sont demandées, il convient de donner un résultat numérique avec trois chiffres significatifs.

Table des matières

1 Quelques propriétés des ondes gravitationnelles ..... 3
1.1 Déformations de l'espace-temps ..... 3
1.2 Sources d'ondes gravitationnelles ..... 4
1.3 Rayonnement gravitationnel d'un système binaire ..... 5
1.4 GW150914 ..... 6
2 Détection interférométrique d'ondes gravitationnelles ..... 7
2.1 Miroirs suspendus ..... 7
2.2 Résonateurs optiques ..... 8
2.3 Interféromètre de Michelson ..... 10
3 Limites quantiques à la sensibilité des détecteurs ..... 11
3.1 Bruit de grenaille ..... 11
3.2 Fluctuations de la pression de radiation ..... 13
3.3 Limite quantique standard ..... 13

Constantes et formules utiles

Vitesse de la lumière c = 3, 00 × 10^8 m.s^(− 1)
Constante universelle de la gravitation G = 6, 67 × 10^(− 11) m^3.kg^(− 1).s^(− 2)
Masse du Soleil M_⊙ = 1, 99 × 10^(30) kg
Megaparsec Mpc = 3, 09 × 10^(22) m
Accélération de la pesanteur terrestre g = 9, 81 m.s^(− 2)
Constante de Planck h = 2πℏ = 6, 63 × 10^(− 34) m^2.kg.s^(− 1)
Constante de Boltzmann k_B = 1, 38 × 10^(− 23) m^2.kg.s^(− 2).K^(− 1)
Périmètre terrestre L_t = 40000 km
cos^2(x) − sin^2(x), = cos(2x); 2cos(x)sin(x), = sin(2x); (1 + x)^α, = 1 + αx + (α(α − 1))/2x^2 + O(x^3)
La valeur moyenne d'une variable aléatoire X est notée ⟨X⟩.
Le produit scalaire de deux vecteurs u⃗ et v⃗ est noté u⃗ ⋅ v⃗.

1 Quelques propriétés des ondes gravitationnelles

1.1 Déformations de l'espace-temps

Q1. Un marcheur part du pôle Nord. Il parcourt 10000 km en ligne droite, tourne de 90^∘ à gauche et parcourt encore 10000 km en ligne droite. Dessiner sa trajectoire et déterminer la distance minimale qu'il devrait parcourir pour revenir au pôle Nord. Qu'en aurait-il été si la surface terrestre était plane?
Q2. Une sphère de rayon r = 1 est décrite en coordonnées sphériques habituelles (θ, φ) où θ est la colatitude et φ est la longitude. Montrer que la longueur L d'une courbe C dessinée sur cette surface est donnée par
L = ∫_C√((dv⃗) ⋅ (gdv⃗)), avec g = (1, 0; 0, sin^2 θ) et dv⃗ = ((dθ)/(dφ)).
On appelle la matrice g le tenseur métrique d'une sphère décrite en coordonnées sphériques. Associé à un système de coordonnées (ici les coordonnées sphériques (θ, φ) ), le tenseur métrique permet de mesurer des distances, des aires ou des angles dans un espace courbe. Si on déforme cet espace, les coordonnées des objets restent les mêmes mais le tenseur métrique, donc les distances entre ces objets, varient (voir Figure 1).

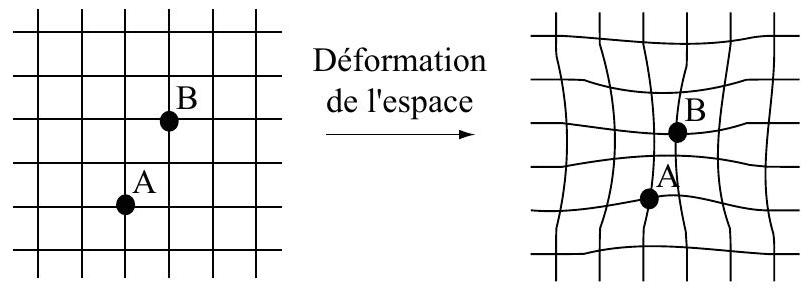

Figure 1 - Effet de la déformation d'un espace : les positions des objets A et B sur la grille des coordonnées restent fixes, mais la distance qui les sépare varie.
La relativité générale prédit que l'espace-temps est déformé par des objets massifs. En mouvement, ces objets peuvent créer des ondes gravitationnelles qui se propagent à travers l'espace-temps en faisant osciller son tenseur métrique. On peut montrer que ces ondes n'influencent pas les mesures du temps ni celles des distances le long de leur direction de propagation. En revanche elles modifient les distances entre les objets situés dans le plan transverse à cette direction.
Q3. Citer un autre exemple d'ondes transverses à leur direction de propagation.
Dans la suite du problème on se placera en coordonnées cartésiennes dans un repère Oxyz. En absence de perturbation gravitationnelle, le tenseur métrique dans le plan Oxy s'écrit simplement
g^((0)) = 1 = (1, 0; 0, 1).
On considère que des ondes gravitationnelles émises par une source lointaine se propagent suivant l'axe Oz, ajoutant une petite perturbation h à ce tenseur métrique qui devient
g = 1 + h = (1, 0; 0, 1) + (h_(xx), h_(xy); h_(yx), h_(yy)),
où toutes les composantes de h, supposées du même ordre de grandeur, sont très petites devant 1 . La longueur d'un déplacement élémentaire
dr⃗ = ((dx)/(dy))
dans ce plan s'écrit, comme précédemment, dl = √((dr⃗) ⋅ (gdr⃗)).
Q4. Vérifier qu'à l'ordre 1 en h
dl = √(dx^2 + dy^2) + ((dr⃗) ⋅ (hdr⃗))/(2√(dx^2 + dy^2)) + O(h^2)
Dans la suite du problème, on se placera toujours dans cette approximation.
Q5. On suppose h indépendant de x et y. Si on se déplace sur l'axe Ox, que vaut la distance L entre les points d'abscisses x et x + L_0, à l'ordre 1 en h ?
Q6. Dans le vide, dans un référentiel convenablement choisi, la perturbation h du tenseur métrique obéit à l'équation d'onde
((∂^2)/(∂x^2) + (∂^2)/(∂y^2) + (∂^2)/(∂z^2) − 1/(c^2)(∂^2)/(∂t^2))h(r⃗, t) = 0
où c est la vitesse de la lumière. Pour des solutions en ondes planes, donner la vitesse de phase et la vitesse de groupe. Déterminer la longueur d'onde λ pour une onde gravitationnelle sinusoïdale de pulsation Ω.
Puisqu'elles font varier le tenseur métrique, pour détecter des ondes gravitationnelles il "suffit" de voir la distance entre deux systèmes isolés osciller au cours du temps. Pour estimer l'amplitude et la fréquence de ces oscillations on doit relier h à une source, c'est-à-dire à un ensemble d'objets massifs en mouvement.

1.2 Sources d'ondes gravitationnelles

On considère une source d'ondes gravitationnelles constituée de N objets ponctuels de masses m_1, …, m_N constantes et de positions r⃗_1, …, r⃗_N dépendantes du temps. On suppose que ce système est isolé. On suppose également que la source est située près de l'origine O des coordonnées alors que l'observateur, situé au point R⃗ = Re⃗_z où e⃗_z est le vecteur directeur unitaire de l'axe Oz, en est très éloigné : ∀i ∈ [1, N], R≫r_i où on note r_i = ‖r⃗_i‖. Il est alors raisonnable de s'intéresser non pas aux positions exactes des N objets mais aux propriétés globales de cette distribution de masses, que l'on caractérisera par trois moments définis ainsi :
moment monopolaire M, = ∑_(n = 1)^N m_n; moment dipolaire D⃗, = (D_x; D_y; D_z) = ∑_(n = 1)^N m_n r⃗_n = ∑_(n = 1)^N m_n(x_n; y_n; z_n); moment quadrupolaire Q, = (Q_(xx), Q_(xy), Q_(xz); Q_(yx), Q_(yy), Q_(yz); Q_(zx), Q_(zy), Q_(zz)) = ∑_(n = 1)^N(m_n)/3[3(r⃗_n)(r⃗_n)^T − r_n^2 1]; = ∑_(n = 1)^N(m_n)/3(2x_n^2 − y_n^2 − z_n^2, 3x_n y_n, 3x_n z_n; 3x_n y_n, 2y_n^2 − x_n^2 − z_n^2, 3y_n z_n; 3x_n z_n, 3y_n z_n, 2z_n^2 − x_n^2 − y_n^2)
Q7. Quel est le sens physique de M et D⃗/M ? A quelle grandeur physique Q est-il homogène?
Q8. Donner, sans approximation, le champ gravitationnel newtonien statique g⃗ créé par la source au point R⃗, en fonction de G, R⃗, des masses m_n et des positions r⃗_n. Développer cette expression à l'ordre deux par rapport aux petits paramètres r_n/R, en regroupant les termes du même ordre. On rappelle que |R⃗ − r⃗| = R(1 − 2R⃗ ⋅ r⃗/R^2 + r^2/R^2)^(1/2).
Q9. Vérifier qu'à cet ordre d'approximation on peut réécrire les trois composantes de g⃗ sous la forme
g_x, = (GD_x)/(R^3) + (3GQ_(xz))/(R^4); g_y, = (GD_y)/(R^3) + (3GQ_(yz))/(R^4); g_z, = − (GM)/(R^2) − (2GD_z)/(R^3) − (9GQ_(zz))/(2R^4)
Q10. Pourquoi, pour ce champ statique, peut-on souvent négliger les contributions des termes dipolaire et quadrupolaire lorsque la distance R est grande devant la taille caractéristique r de la source ?
On suppose maintenant qu'une onde gravitationnelle sinusoïdale de pulsation Ω est émise par cette source. Les équations liant le rayonnement gravitationnel aux sources sont, dans le régime que l'on considère ici, similaires à celles de l'électromagnétisme. On peut donc déduire certaines de ses propriétés par analogie.
Q11. On admet que le rayonnement électromagnétique d'une source (une lampe, une antenne...) dépend des trajectoires r⃗_n(t) des charges q_n qui y circulent. On suppose cette source globalement neutre ( ∑_n q_n = 0 ) et on introduit le moment dipolaire électrique D⃗_q(t) = ∑_n q_n r⃗_n(t) pour décrire cette distribution de charges de manière globale, comme nous l'avons fait précédemment pour la distribution de masses. Pourquoi, outre D⃗_q(t), la description du rayonnement doit-elle faire intervenir la vitesse de la lumière c et la permittivité diélectrique du vide ε_0 ? Montrer que la quantité
1/(ε_0 c^3)((d^2 D_q)/(dt^2))^2
est homogène à une puissance. On admet qu'à un facteur numérique près elle correspond à la puissance rayonnée.
Q12. Très loin de la source, le rayonnement a localement une structure d'onde plane. Vérifier que le champ électrique doit se comporter comme
E ∼ 1/(ε_0 c^2 R)(d^2 D_q)/(dt^2)
Q13. Grâce à la similarité des équations fondamentales, le raisonnement ci-dessus se transpose à une onde gravitationnelle, dont l'amplitude doit dépendre des masses et des accélérations des objets qui constituent la source, donc des dérivées secondes par rapport au temps des moments M, D⃗ et Q. Justifier pourquoi d^2 M/dt^2 = 0 et d^2 D⃗/dt^2 = 0→. Nous verrons plus loin que d^2 Q/dt^2 = Q¨ peut en revanche être non nulle.
Q14. Compte tenu du résultat précédent et du fait que ce problème associe gravitation et relativité, pourquoi peut-on supposer que l'expression de l'amplitude du rayonnement gravitationnel h détecté au point R⃗ fait intervenir G, R, c, et Q¨ ?
Q15. Par analyse dimensionnelle, construire une grandeur proportionnelle à Q¨ faisant intervenir également G, R et c et ayant la même dimension que h.

1.3 Rayonnement gravitationnel d'un système binaire

On suppose que la source ci-dessus est constituée de N = 2 objets ponctuels de masses identiques m_1 = m_2 = m en interaction gravitationnelle, évoluant dans le plan Oxy sur une orbite circulaire de rayon r_1 = r_2 = r autour de leur centre de masse choisi comme origine des coordonnées O (voir Fig.2). On suppose que leurs vitesses sont très inférieures à celle de la lumière, ce qui permet de traiter leur mouvement dans le cadre de la mécanique non-relativiste classique. Les positions des objets sont notées x_1 = − x_2 = rcos(Ωt) et y_1 = − y_2 = rsin(Ωt).
Q16. Déterminer le rayon de l'orbite r en fonction de la pulsation Ω, de la masse m de chaque objet et de constante(s) fondamentale(s). Exprimer la norme de la vitesse de chaque objet en fonction des mêmes grandeurs. À quelle condition l'hypothèse de mouvement non-relativiste reste-t-elle vérifiée?
Q17. Exprimer l'énergie cinétique totale E_c du système et l'énergie potentielle d'interaction E_p entre les deux masses, en fonction de G, m et r, en supposant lim_(r → + ∞)(E_p) = 0. Pour un mouvement non relativiste, comment ces énergies se comparent-elles à l'énergie de masse au repos E_m = 2mc^2 du système?
Q18. Déterminer les expressions matricielles de Q et Q pour ce système, en simplifiant les expressions à l'aide des formules trigonométriques données en préambule.
Un calcul fait à partir des équations d'Einstein de la relativité générale exprimées dans un référentiel approprié donne dans ce cas
h = (2G)/(Rc^4)Q¨_⊥(t − R/c)

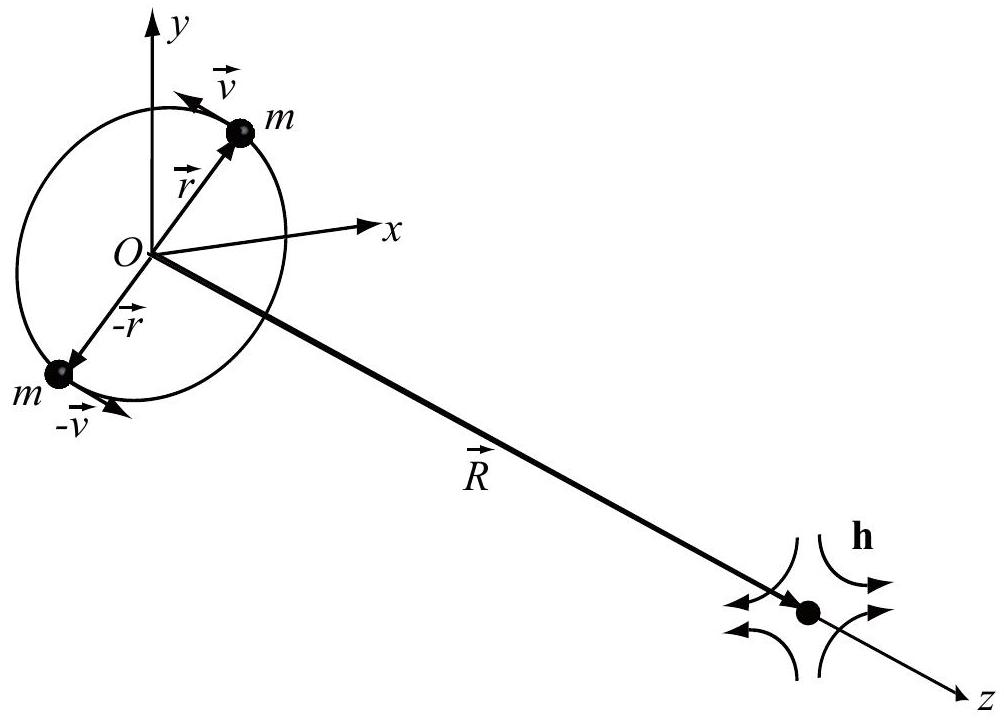

Figure 2 - Rayonnement gravitationnel d'un système constitué de deux objets ponctuels en rotation.
où
Q_⊥ = (Q_(xx), Q_(xy); Q_(yx), Q_(yy)),
est la partie de Q correspondant au seul plan Oxy. Cette relation peut se réécrire
(h_(xx), h_(xy); h_(yx), h_(yy)) = (2G)/(Rc^4)(Q¨_(xx)(t − R/c), Q¨_(xy)(t − R/c); Q¨_(yx)(t − R/c), Q¨_(yy)(t − R/c))
Q19. Montrer qu'on peut écrire h sous la forme de deux polarisations
h = h_+(1, 0; 0, − 1) + h_×(0, 1; 1, 0),
et déterminer les expressions des fonctions h_+et h_×.
Q20. Quelle est la fréquence ν de l'onde gravitationnelle?
Q21. Comparer les amplitudes h¯_+et h¯_×des fonctions h_+et h_×. Dans quelle mesure ce résultat était-il prévisible sans calcul?
Q22. Dans l'hypothèse d'un mouvement non relativiste, comparer la longueur d'onde λ du rayonnement gravitationnel à r. Doit-on alors tenir compte du temps de propagation du champ gravitationnel à travers la source pour calculer les trajectoires de ses constituants? Quel est le nom de l'approximation équivalente dans le domaine de l'électrocinétique?

1.4 GW150914

Le signal GW150914 détecté par LIGO le 14 septembre 2015 et représenté sur la figure 3 était produit par deux trous noirs de masse m ≈ 30M_⊙, situés à une distance R ≈ 440Mpc de la Terre (ces unités sont définies dans le préambule). Au début de la détection la fréquence ν de l'onde gravitationnelle valait ν_(min) = 35 Hz, puis elle a augmenté durant 0,2 secondes pour atteindre ν_(max) = 150 Hz. Pendant ce temps l'amplitude du signal a augmenté. Le signal s'est ensuite rapidement atténué et a disparu.
Q23. D'après le modèle que nous avons développé, notamment les questions 16 à 20 , l'augmentation de la fréquence de l'onde est-elle cohérente avec celle de son amplitude? Que traduit-elle sur la pulsation de rotation Ω de la source, sur le rayon de l'orbite r, et sur la somme E_c + E_p des énergies cinétique et potentielle du système? Qu'est-ce qui a pu causer l'interruption du signal?

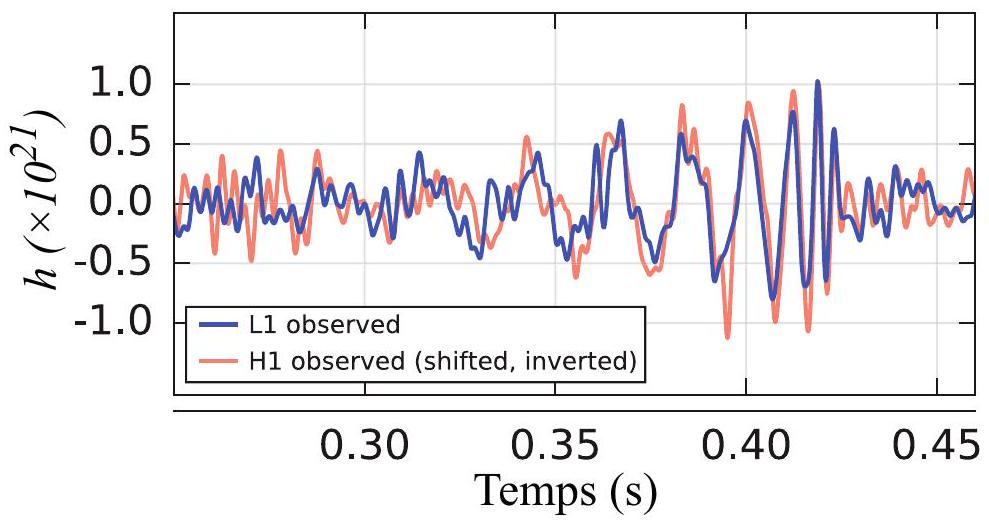

Figure 3 - Déformation h mesurée par deux antennes gravitationnelles de LIGO le 14 septembre 2015. Figure adaptée de B. P. Abbott et al. (LIGO Scientific Collaboration and Virgo Collaboration), "Observation of Gravitational Waves from a Binary Black Hole Merger", Phys. Rev. Lett. 116, 061102 (2016).
Q24. En utilisant les données fournies dans le préambule, évaluer numériquement les amplitudes maximales h¯_(+, max) et h¯_(×, max) des ondes gravitationnelles détectées.
Pour détecter ces ondes gravitationnelles, l'observateur situé au point de coordonnées ( 0, 0, R ) mesure les distances L_x(t) et L_y(t) entre sa position et celles de deux objets situés respectivement aux points de coordonnées ( L_0, 0, R ) et ( 0, L_0, R ) dans le repère Oxyz.
Q25. En utilisant le résultat de la question 5 , exprimer les variations δL_x(t) = L_x(t) − L_0 et δL_y(t) = L_y(t) − L_0 en fonction de L_0 et des fonctions h_+(t) et h_×(t). Déterminer la dilatation maximale δL_x pour L_0 = 4000 m. Comparer, en ordre de grandeur, avec la taille caractéristique d'un noyau atomique.

2 Détection interférométrique d'ondes gravitationnelles

Cette partie décrit le principe de fonctionnement des détecteurs interférométriques d'ondes gravitationnelles, développés par le projet LIGO aux USA mais aussi par les projets VIRGO et GEO en Europe ou KAGRA au Japon. L'objectif de ces instruments est de détecter de très faibles fluctuations δL de la distance L entre deux objets isolés, de l'ordre de δL/L ≈ 10^(− 21) en valeur relative, causées par des ondes gravitationnelles.
La figure 4 présente un schéma simplifié d'un détecteur interférométrique d'ondes gravitationnelles, constitué d'un interféromètre de Michelson contenant un résonateur optique dans chaque bras. Un faisceau laser, incident sur un miroir semi-réfléchissant SEP avec un angle de 45^∘, est séparé en deux faisceaux d'intensités égales. Ces faisceaux sont envoyés vers les résonateurs optiques constitués chacun d'un miroir d'entrée/sortie partiellement réfléchissant ME et d'un miroir de fin de cavité parfaitement réfléchissant MF. Les faisceaux qui reviennent de ces résonateurs interfèrent sur la séparatrice SEP et la puissance du faisceau sortant est mesurée par un détecteur optique.
L'ensemble est placé sous vide poussé, et l'indice de réfraction optique dans cet interféromètre sera pris égal à 1. Les miroirs formant les résonateurs optiques sont suspendus par des fils très fins et sont libres d'osciller légèrement autour de leur point d'équilibre dans la direction normale à leur surface.

2.1 Miroirs suspendus

On s'intéresse ici au comportement mécanique des miroirs suspendus, que l'on suppose identiques. On isole donc l'un de ces miroirs, MFx, que l'on modélise comme un objet ponctuel de masse M suspendu à un fil inextensible sans masse de longueur l, libre d'osciller légèrement dans le plan Oxz où Oz est l'axe vertical. Ce miroir est soumis à son propre poids orienté suivant Oz et à une force extérieure F⃗(t) = Fe^(iωt)e⃗_x orientée suivant l'axe Ox. La position du miroir sur l'axe Ox, et celle du point de suspension du fil au support, sont respectivement notées x(t) et x_f(t) (voir Figure 5). Elles satisfont à chaque instant |x(t) − x_f(t)|≪l

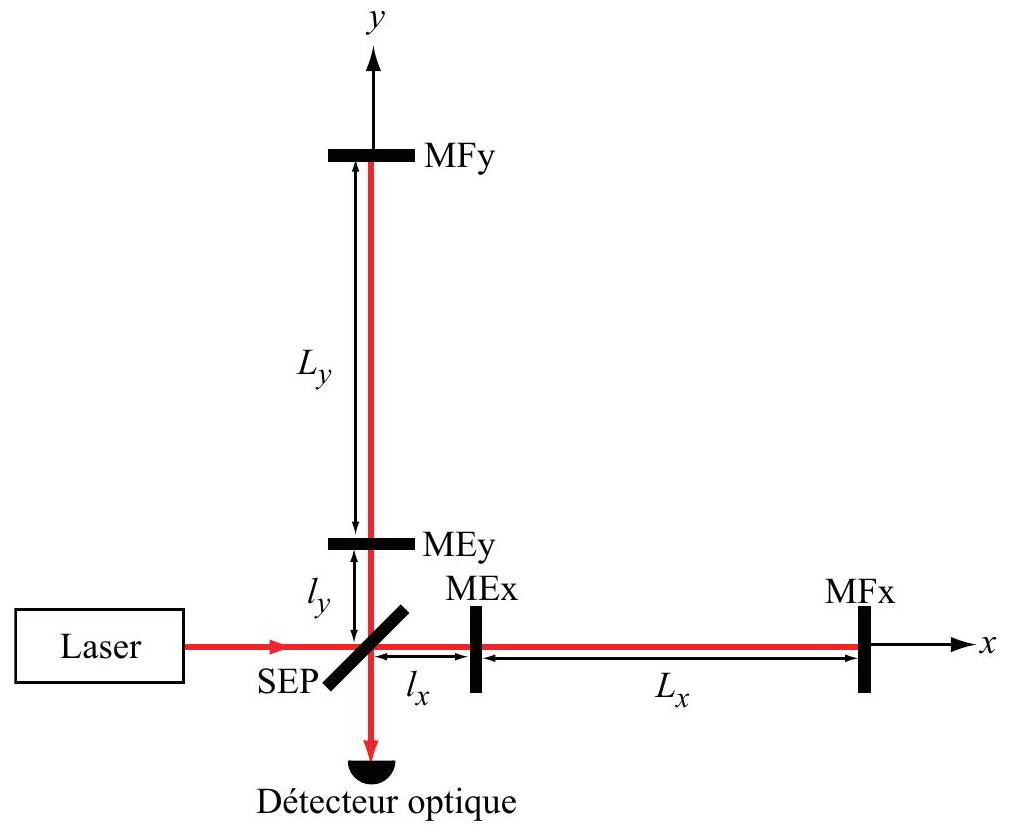

Figure 4 - Schéma simplifié d'un détecteur interférométrique d'ondes gravitationnelles, constitué d'un interféromètre de Michelson contenant un résonateur optique dans chaque bras. SEP : séparatrice semiréfléchissante; MEx/MEy : miroirs suspendus de transmission T≪1 en intensité; MFx/MFy : miroirs suspendus parfaitement réfléchissants; l_x/l_y : distance SEP-MEx/SEP-MEy; L_x/L_y : distance MEx-MFx / MEy-MFy.
Q26. On suppose d'abord que le point d'attache est fixe : x_f = 0. Écrire l'équation différentielle régissant x(t) pour de petites oscillations. En régime forcé, déterminer l'amplitude x_0 de la solution x(t) = x_0 e^(iωt) en fonction des paramètres du problème. Montrer que lorsque la pulsation ω est très grande devant une pulsation de résonance ω_0 que l'on précisera, la réponse de ce système à la force F⃗ est identique à celle d'un système de masse M soumis à cette force et à elle seule.
On suppose maintenant que F⃗ = 0→ mais que le support auquel est accroché le fil de suspension vibre : la position x_f du point de suspension du fil effectue un mouvement oscillant décrit par x_f(t) = ae^(iωt).
Q27. Écrire l'équation différentielle régissant x(t) pour de petites oscillations dans ce cas, et montrer qu'on peut se ramener au cas précédent en remplaçant F par une force que l'on déterminera.
Q28. Exprimer le rapport H_1(ω) = x_0/a, où x_0 est l'amplitude de la solution forcée, en fonction de ω et ω_0. Représenter l'allure de H_1(ω). On peut interpréter ce rapport comme la fonction de transfert d'un filtre mécanique, analogue à un filtre électronique : de quel type de filtre s'agit-il, et de quel ordre? Comment doit-on choisir ω_0 pour filtrer efficacement les vibrations du support? Si on met N filtres de ce type en cascade (en accrochant N pendules les uns aux autres), quelle loi de puissance s'attend-on à obtenir pour le comportement de la fonction de transfert H_N(ω) dans la limite ω≫ω_0 ?

2.2 Résonateurs optiques

On s'intéresse maintenant à l'un des résonateurs optiques, les deux résonateurs étant identiques. On ne tiendra pas compte de la polarisation et de la diffraction des faisceaux, que l'on traitera comme des ondes planes scalaires. Ces ondes seront exprimées en notation complexe sous la forme
E(x, t) = E(t ± x/c)e^(− i(ωt ± kx))
où E(t ± x/c) est une amplitude complexe lentement variable. On suppose que cette amplitude est constante pour le faisceau injecté dans le résonateur :
E_i(x, t) = E_i e^(− i(ωt − kx)),

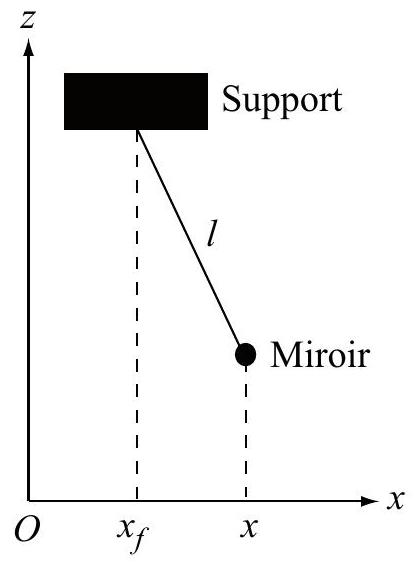

Figure 5 - Modélisation mécanique d'un miroir suspendu de LIGO.

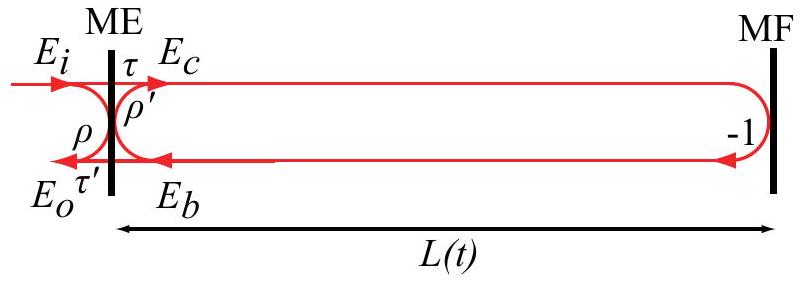

Figure 6 - Schéma simplifié d'un résonateur optique utilisé dans le détecteur d'ondes gravitationnelles.
Q29. Quelle propriété de l'onde E_i la condition ci-dessus traduit-elle? Exprimer la pulsation ω et le vecteur d'onde k en fonction de la longueur d'onde λ.
Un schéma de ce résonateur est représenté sur la figure 6. Un miroir partiellement réfléchissant ME, supposé infiniment mince et sans pertes, est placé en x = 0. Pour le champ E_i(x, t) incident sur le miroir depuis le demi-espace x < 0, les coefficients de transmission et de réflexion en amplitude sont respectivement notés τ et ρ. Pour le champ E_b(x, t) incident depuis le demi-espace x > 0, ces coefficients sont respectivement τ^′ et ρ^′. Sans perte de généralité, on pourra supposer ces quatre coefficients réels, avec τ > 0 et τ^′ > 0. Les champs quittant le miroir dans les directions x < 0 et x > 0 sont respectivement notés E_o(x, t) et E_c(x, t).
On commence par considérer ce miroir seul, en supposant que les champs incidents E_i(x, t) et E_b(x, t) sont contrôlés indépendamment.
Q30. Exprimer les amplitudes complexes E_o(t) et E_c(t) en fonction de E_i, E_b(t), τ, ρ, τ^′ et ρ^′.
Q31. Par un argument de conservation de l'énergie, montrer qu'on doit avoir ρ^2 + τ^2 = 1, ρ^(′2) + τ^(′2) = 1, τ = τ^′ et ρ = − ρ^′. Dans la suite on prendra τ = τ^′ = √T et ρ = − ρ^′ = √(1 − T) > 0.
On tient maintenant compte de la présence du miroir MF de fin de cavité. On considère que ce miroir est parfaitement réfléchissant et que son coefficient de réflexion en amplitude dans la direction x < 0 vaut -1 . La distance entre le miroir ME et le miroir MF est notée L(t). Ses variations sont très lentes par rapport au temps nécessaire à la lumière pour faire un aller-retour dans la cavité, et on pourra la considérer comme constante pendant ce temps.
Q32. Montrer que E_c(t) = − E_b(t + t_L)e^(− iωt_L) avec un temps t_L que l'on exprimera en fonction de L(t).
On suppose que L = L_0 + x(t) où L_0 = nλ/2 avec n entier et x(t) est un petit déplacement vérifiant x(t)≪λ≪L_0. Par ailleurs, les variations temporelles de l'enveloppe E_b(t) sont très lentes devant L/c.
Q33. On cherche à simplifier l'expression de E_c(t) de la question précédente en tenant compte des hypothèses ci-dessus. Développer le facteur − E_b(t + t_L) à l'ordre 1 en t_L, en exprimant t_L à l'ordre 0 en
x(t)/L_0. Vérifier ensuite que e^(− iωt_L) = e^(− 2ikx(t)) et développer cette fonction exponentielle à l'ordre 1 en kx(t). Déterminer enfin l'expression approchée de E_c(t) en faisant le produit de ces deux développements et en négligeant le produit des infiniment petits.
Q34. Montrer que E_b(t) exprimé obéit, à cet ordre d'approximation, à une équation différentielle de la forme
(dE_b)/(dt) = − κ[τ/(1 − ρ)E_i + (1 − (ix(t))/Λ)E_b(t)]
Déterminer les constantes κ et Λ en fonction des paramètres du problème. Pour T≪1, simplifier leurs expressions en les développant à l'ordre 1 en T.
On suppose d'abord que ∀t, x(t) = 0.
Q35. Déterminer la solution stationnaire E_b. Évaluer numériquement la puissance P_(b, max) circulant dans la cavité pour T = 1, 4% si la puissance incidente vaut P_i = 100 W.
Q36. On suppose ce régime stationnaire établi pour t < 0.A^‵t = 0, on éteint brutalement le champ incident ( E_i ≠ 0 constant pour t < 0, E_i = 0 pour t > 0 ). Déterminer l'évolution temporelle de E_b(t) et celle de la puissance intracavité P_b(t) pour t > 0.
On suppose maintenant que ∀t, x(t) = x_0 constant.
Q37. Déterminer la solution stationnaire E_b, et exprimer la puissance intracavité P_b en fonction de la puissance incidente P_i et des paramètres du problème. Déterminer x_0 tel que P_b = P_(b, max)/2 où P_(b, max) est la puissance déterminée pour x_0 = 0 à la question 35 . Pour T = 1, 4% et λ = 1064 nm, évaluer numériquement la précision typique avec laquelle on doit contrôler la longueur de la cavité pour qu'elle reste à résonance.
On suppose enfin que x(t) oscille sous l'effet d'une onde gravitationnelle ou d'une autre perturbation de pulsation Ω, et on pose x(t) = x_0 cos(Ωt). En régime forcé, on cherche les solutions E_b(t) sous la forme
E_b(t) = E_b^((0)) + E_b^((+))e^(− iΩt) + E_b^((−))e^(iΩt)
où les amplitudes des bandes latérales E_b^((+))et E_b^((−))sont très petites devant celle de la porteuse E_b^((0)).
Q38. Vérifier que, pour un signal typique x_0 ≈ L_0 × 10^(− 21) produit par une onde gravitationnelle, avec L_0 = 4000 m, λ = 1064 nm, et T = 1, 4% on a également x_0/Λ≪1. Montrer qu'en négligeant les produits entre les petites quantités x_0/Λ et E_b^((±))/E_b^((0)) on obtient
E_b^((0)), = − τ/(1 − ρ)E_i; E_b^((±)), = − iτ/(1 − ρ)(x_0)/(2Λ)1/(1 ∓ iΩ/κ)E_i
où les constantes κ et Λ ont été introduites dans la question 34 .
Q39. Tracer l'allure de log_(10)(|E_b^((±))/E_i|^2) en fonction de log_(10)(Ω). Exprimer la pulsation de coupure à -3 dB de cette fonction de filtrage et l'évaluer numériquement pour T = 1, 4% et L_0 = 4000 m.
Q40. Exprimer l'amplitude complexe E_o(t) du champ réfléchi par la cavité en fonction de E_i. En supposant que Ω est très inférieure à la pulsation de coupure déterminée dans la question précédente et en développant ρ à l'ordre 1 en T, montrer que son expression peut être simplifiée en
E_o(t) = − (1 + (2ix_0)/Λcos(Ωt))E_i

2.3 Interféromètre de Michelson

On considère maintenant l'ensemble du système optique, où les deux résonateurs optiques modélisés cidessus sont intégrés dans un interféromètre de Michelson. On choisit la position de la lame séparatrice semi-réfléchissante de cet interféromètre comme origine des coordonnées Oxy, où les vecteurs directeurs
des axes Ox et Oy sont notés respectivement e⃗_x et e⃗_y. Les distances entre cette lame séparatrice et les miroirs MEx et MEy, supposées fixes, valent respectivement l_x = λ[n^′ + θ/(4π)] et l_y = λ[n^′ − θ/(4π)] où n^′ est entier et θ ∈ ] − π, π] est un paramètre contrôlé par l'expérimentateur. Les conventions de notation et les hypothèses sur les champs optiques sont les mêmes que précédemment.
L'onde lumineuse E_0(r⃗, t) = E_0 e^(− i(ωt − k⃗ ⋅ r⃗)) = E_0 e^(− i(ωt − kx)) émise par le laser est divisée sur la lame séparatrice orientée à 45^∘ par rapport à sa direction de propagation. Les champs envoyés vers les résonateurs obéissent à
E_(ix)(0→, t) = E_(iy)(0→, t) = (E_0(0→, t))/(√2)
tandis que le champ envoyé vers le détecteur optique est donné par
E_D(0→, t) = (E_(oy)(0→, t) − E_(ox)(0→, t))/(√2).
Sous l'effet d'une onde gravitationnelle, les longueurs L_x et L_y des deux résonateurs oscillent en opposition de phase: L_x(t) = L_0 + x_0 cos(Ωt) et L_y(t) = L_0 − x_0 cos(Ωt).
Q41. Déterminer les expressions des champs E_(ix)(l_x e⃗_x, t) et E_(iy)(l_y e⃗_y, t) incidents sur les résonateurs en fonction de E_0 et de constantes du problème.
Q42. Déterminer les expressions des champs E_(ox)(l_x e⃗_x, t) et E_(oy)(l_y e⃗_y, t) sortant des résonateurs en fonction de E_0 et de constantes du problème. On pourra utiliser l'expression simplifiée obtenue à la question 40 .
Q43. Les oscillations des ondes gravitationnelles sont suffisamment lentes pour nous permettre de supposer Ωl_x/c ≈ Ωl_y/c ≈ 0. Exprimer E_(ox)(0→, t) et E_(oy)(0→, t) en fonction des mêmes grandeurs et déterminer l'expression du champ E_D(0→, t) envoyé vers le détecteur optique.
Q44. Déterminer l'expression de la puissance P_D envoyée vers le détecteur optique en fonction de la puissance P_0 produite par le laser, de la phase θ, du signal x(t) et de la constante Λ. Pour une onde gravitationnelle d'amplitude h_G l'amplitude des oscillations du miroir vaut x_0 = L_0 h_G/2. Montrer dans ce cas que pour augmenter la sensibilité de ce détecteur d'ondes gravitationnelles on peut de manière équivalente allonger la longueur L_0 de la cavité ou diminuer la transmission T du miroir d'entrée. Qu'arrive-t-il alors à sa bande passante?
Q45. Pour θ = 0 et P_0 = 200 W, estimer la puissance maximale P_(max) envoyée vers le détecteur optique au passage d'un signal gravitationnel, et convertir cette puissance en nombre de photons détectés par seconde Φ_(max). On rappelle que dans ce cas x_0 = L_0 h_G/2 avec L_0 = 4000 m, h_G ≈ 10^(− 21), λ = 1064 nm et T = 1, 4%.

3 Limites quantiques à la sensibilité des détecteurs

Les détecteurs d'ondes gravitationnelles requièrent une technologie de pointe dans tous les domaines de l'ingénierie. Les vibrations mécaniques, les fluctuations de pression de l'air, les bruits thermiques dans les miroirs et les fils de suspension, etc, pourraient aisément masquer les faibles signaux des ondes gravitationnelles.
Dans cette partie nous allons voir que l'une des limites à la sensibilité de LIGO provient de la nature quantique de la lumière. La statistique des photons émis par un laser en régime "normal" de fonctionnement est décrite par une distribution de probabilités Poissonnienne. Pour un faisceau avec un flux moyen de photons Φ, la probabilité de détecter m photons pendant un intervalle de temps t vaut alors
Q(m, t) = e^(− Φt)((Φt)^m)/(m!)

3.1 Bruit de grenaille

Q46. Relier le flux de photons moyen Φ à la puissance moyenne P du faisceau et à sa longueur d'onde λ¯. Vérifier que l'équation 28 donne bien ⟨m⟩ = Φt pour la valeur moyenne ⟨m⟩ du nombre de photons détectés pendant un temps t, et que l'écart-type Δm = √(⟨m^2⟩ − ⟨m⟩^2) de ce nombre de photons vérifie Δm = √(⟨m⟩) = √(Φt).
Q47. Ce faisceau est envoyé sur un miroir partiellement réfléchissant sans pertes avec un coefficient de transmission T en intensité : T est donc la probabilité pour qu'un photon donné soit transmis à travers le miroir. Déterminer les flux moyens de photons Φ_T et Φ_R dans les faisceaux transmis et réfléchi. Pour exactement k + l photons incidents, quelle est la probabilité pour que k photons soient transmis et l photons soient réfléchis? Ce nombre de photons incidents étant en réalité décrit par la statistique Poissonnienne définie par l'équation 28, calculer la probabilité P(k, l, t) de trouver k photons dans le faisceau transmis et l photons dans le faisceau réfléchi pendant un temps t, et montrer que les faisceaux transmis et réfléchi sont décrits par des distributions de probabilité Poissonniennes décorrélées.
Q48. Vérifier que si ⟨m⟩≫1 alors Δm≪⟨m⟩. Montrer qu'à l'ordre 1 en Δm/⟨m⟩
⟨√m⟩, = √(⟨m⟩); Δ√m, = √(⟨(√m)^2⟩ − ⟨√m⟩^2) = 1/2
Pour y parvenir on pensera à développer la fonction √m = √(⟨m⟩ + (m − ⟨m⟩)) au voisinage de ⟨m⟩.
Pour comprendre le rôle des fluctuations du nombre de photons, le détecteur d'ondes gravitationnelles sera modélisé ici de manière plus élémentaire que dans la partie 2 . Nous considérerons qu'il s'agit d'un simple interféromètre de Michelson, dont la séparatrice semi-réfléchissante est placée à l'origine des coordonnées Oxy et orientée à 45^∘ par rapport à la direction de propagation Ox d'un faisceau laser incident sur cette lame. Les bras de l'interféromètre, orientés suivant les axes Ox et Oy, ont des longueurs respectives
L_x = L_0(1 + h_G/2) + λθ/(4π); L_y = L_0(1 − h_G/2) − λθ/(4π)
où L_0 est la longueur au repos, h_G est le signal de l'onde gravitationnelle que l'on cherche à détecter et dont la signification est discutée dans la partie 1 , et θ ∈ ] − π, π] est une phase contrôlée par l'expérimentateur. Aux extrémités des bras de l'interféromètre sont placés des miroirs parfaits dont les coefficients de réflexion en amplitude valent -1 . Nous nous placerons dans la limite quasi-statique, ce qui signifie que nous supposerons h_G constant aux échelles de temps considérées dans cette partie.
La puissance du laser est notée P_0, sa longueur d'onde est λ. Comme dans la partie précédente, on traitera les faisceaux comme des ondes planes scalaires se propageant dans le vide. Ces ondes seront exprimées en notation complexe sous la forme
E(r⃗, t) = Ee^(− i(ωt − k⃗ ⋅ r⃗))
où, dans l'hypothèse quasi-statique, l'amplitude complexe E est constante, la pulsation ω est celle du laser, et le vecteur d'onde k⃗ est parallèle à Ox ou Oy. Après la lame séparatrice, les champs E_(ix) et E_(iy) entrant dans les bras de l'interféromètre sont reliés au champ E_0 produit par le laser via
E_(ix)(0→, t) = E_(iy)(0→, t) = (E_0(0→, t))/(√2),
tandis que le champ envoyé vers le détecteur optique est lié aux faisceaux revenant depuis les bras de l'interféromètre via
E_D(0→, t) = (E_(oy)(0→, t) − E_(ox)(0→, t))/(√2)
Q49. Déterminer l'expression du champ E_D(0→, t) en fonction du champ E_0(0, t) produit par le laser, de la phase θ, du signal gravitationnel h_G, de la longueur L_0 des bras de l'interféromètre et de la norme k du vecteur d'onde que l'on reliera à la longueur d'onde λ. Relier la puissance P_D envoyée vers le détecteur optique à la puissance P_0 du laser.
La nature quantique de la lumière rend le signal mesuré par le détecteur optique discret, proportionnel au nombre de photons m_D détectés pendant le temps d'échantillonnage t choisi. Ce nombre obéit à une statistique Poissonnienne, ses fluctuations vont donc induire du bruit sur l'estimation de l'onde gravitationnelle h_G, appelé "bruit de grenaille".
Q50. Exprimer le flux de photons moyen Φ_D envoyé vers le détecteur optique en fonction du flux de photons moyen Φ_0 produit par le laser et des paramètres de la question précédente. Déterminer le nombre moyen ⟨m_D⟩ de photons détectés pendant un temps t et son écart-type Δm_D = √(⟨m_D^2⟩ − ⟨m_D⟩^2).
Q51. Déterminer la sensibilité |∂⟨m_D⟩/∂h_G| de ce détecteur d'ondes gravitationnelles (c'est-à-dire la variation du signal sortant ⟨m_D⟩ par rapport au signal entrant h_G ), en fonction des mêmes paramètres. Dans la limite h_G → 0, pour quelle valeur θ_1 de θ cette sensibilité est-elle maximale? Que vaut alors ⟨m_D⟩ ?
Q52. Calculer la fonction
1/(Δm_D)|(∂⟨m_D⟩)/(∂h_G)|
et trouver la valeur θ_2 de θ qui la maximise dans la limite h_G → 0. Pourquoi le réglage optimal de l'interféromètre correspond-il à θ = θ_2 plutôt qu'à θ = θ_1 ?
On fixe un temps d'échantillonnage t et on effectue des mesures répétées du nombre m_D pour en déduire h_G. Puisque m_D fluctue, l'estimation de h_G à chaque mesure fluctue également. La relation reliant m_D et h_G est la même que celle qui relie ⟨m_D⟩ et h_G calculée dans la question 50.
Dans la suite on suppose que l'on règle l'interféromètre sur θ = 0, que m_D≫1 et que le signal gravitationnel vérifie 0 < h_G L_0/λ≪1.
Q53. Développer la relation calculée dans la question 50 à l'ordre le plus bas non nul en h_G et l'inverser pour exprimer h_G en fonction de m_D, puis déterminer l'écart-type Δh_G^((D)) de h_G dû au bruit de grenaille.

3.2 Fluctuations de la pression de radiation

Nous venons de montrer que le bruit de grenaille des photons sur le détecteur optique conduit à une incertitude Δh_G^((D)) sur la mesure de l'amplitude h_G de l'onde gravitationnelle effectuée entre les instants t_0 et t_0 + t. Cependant, le bruit Poissonnien des photons produit un autre effet physique sur les miroirs de l'interféromètre, conduisant à une incertitude supplémentaire sur la mesure de h_G. Nous allons pour cela regarder ce qui s'est passé avant la mesure, entre les instants t_0 − t et t_0, et considérer les nombres de photons m_x et m_y rétroréfléchis entre ces deux instants par les miroirs mobiles MFx et MFy terminant les bras de l'interféromètre.
Q54. Que valent les moyennes ⟨m_x⟩ et ⟨m_y⟩ et les écart-types Δm_x et Δm_y de m_x et m_y ? Compte tenu des hypothèses de notre modèle (notamment de la question 47), les fluctuations statistiques de m_x et m_y sont-elles corrélées?
Q55. Que vaut la quantité de mouvement d'un photon de vecteur d'onde k⃗ ? Lorsque ce photon est rétroréfléchi sur un miroir, quelle quantité de mouvement lui transfère-t-il? Que vaut la force moyenne F exercée par la lumière sur chacun des miroirs?
Cette pression de radiation moyenne, connue, est compensée par un système de contrôle externe. En revanche les fluctuations de cette pression de radiation, dues à celles du nombre de photons, créent des déplacements aléatoires des miroirs. On pourra considérer dans la suite que toutes les forces autres que les fluctuations de la pression de radiation se compensent.
Q56. Déterminer les écarts-types des quantités de mouvement transférées à chacun des miroirs entre les instants t_0 − t et t_0. En faisant intervenir la masse M de chaque miroir, en déduire les écart-types de leurs vitesses, puis les écart-types ΔL_x et ΔL_y des longueurs L_x et L_y mesurées un temps t plus tard, entre t_0 et t_0 + t.
Q57. Déterminer l'écart-type Δ(L_y − L_x) induit sur la différence de marche L_y − L_x entre les deux bras de l'interféromètre. En déduire l'écart-type Δh_G^((P)) sur la mesure de l'amplitude des ondes gravitationnelles h_G dû aux fluctuations de la pression de radiation.

3.3 Limite quantique standard

Dans la mesure où les fluctuations du nombre de photons à différents instants ne sont pas corrélées, l'incertitude totale sur la mesure de h_G due au bruit de grenaille et aux fluctuations de la pression de
radiation vaut
Δh_G = √((Δh_G^((D)))^2 + (Δh_G^((P)))^2)
Pour les applications numériques de cette partie, on prendra λ = 1064 nm pour la longueur d'onde du laser et M = 40 kg pour la masse de chaque miroir. La longueur réelle des bras de l'interféromètre LIGO vaut L_0 = 4000 m, et la puissance du laser valait P_0 = 20 W lors de la détection du premier signal gravitationnel. Cependant, la configuration optique de LIGO est plus complexe que le simple interféromètre de Michelson considéré ici, et des systèmes optiques supplémentaires partiellement décrits dans la partie 2 de ce problème ont permis d'obtenir des valeurs effectives L_0^′ = 1000 km et P_0^′ = 100 kW .
Q58. Déterminer l'incertitude totale Δh_G en fonction de la puissance du laser P_0, de sa longueur d'onde λ, de la longueur L_0 des résonateurs optiques, de la masse M des miroirs, du temps d'échantillonnage t, de la vitesse de la lumière c et de la constante de Planck réduite ℏ.
Q59. Quel temps d'échantillonnage maximal peut-on utiliser pour mesurer un signal oscillant à une fréquence allant jusqu'à 250 Hz ? Évaluer Δh_G numériquement dans ce cas, pour les valeurs réelles L_0 et P_0 : le bruit est-il inférieur au signal h_G ≈ 10^(− 21) ? Qu'en est-il du bruit calculé avec les valeurs effectives L_0^′ et P_0^′ ?
Q60. Montrer que Δh_G admet un minimum en fonction de la puissance P_0 du laser. Donner l'expression de Δh_G à ce minimum et vérifier qu'elle ne dépend pas des paramètres du laser. Que vaut cette limite pour t = 1 ms, en prenant la valeur effective L_0^′ pour la longueur de l'interféromètre? La puissance laser effective P_0^′ est-elle suffisante pour l'atteindre?
Cette incertitude minimale est la limite quantique standard pour ce type de mesure. Ce n'est pas une limite fondamentale : elle dépend de la configuration optique de l'interféromètre, mais aussi des états quantiques des faisceaux qui y circulent. Les nouvelles générations de détecteurs d'ondes gravitationnelles utiliseront des interféromètres avec des géométries différentes et des états non-classiques de la lumière avec des fluctuations quantiques réduites par rapport à celles d'un faisceau laser.

Questions fréquentes

4 questions
Sur quels chapitres porte le sujet de physique C ENS PC 2018 ?
Afficher ou masquer la section

Sur quels chapitres porte le sujet de physique C ENS PC 2018 ?

Il porte sur la propagation des ondes, les oscillateurs mécaniques forcés, les interférences et l'interféromètre de Michelson, ainsi que sur la statistique de Poisson appliquée au bruit quantique de la lumière.

Les trois parties sont-elles indépendantes ?

L'énoncé précise que les trois parties sont indépendantes, même si elles portent toutes sur la détection des ondes gravitationnelles par interférométrie.

Faut-il des connaissances de relativité générale pour ce sujet ?

Non, l'énoncé introduit lui-même le tenseur métrique et les formules nécessaires ; les outils utilisés sont ceux du programme de physique des ondes, d'électromagnétisme et de mécanique.

Ce sujet est-il faisable en première année ?

Non, il mobilise des notions de deuxième année comme les résonateurs optiques, les filtres mécaniques en régime forcé et la statistique de Poisson appliquée aux photons.

Pas de description pour le moment
