Centrale Physique 1 PC 2018Sujet, corrigé et rapport du jury

Ce sujet aborde l'étude de quelques problèmes de physique de l'océan et de l'atmosphère, appliqués notamment aux télécommunications (acoustique sous-marine et radio). La première partie est consacrée à l'étude des mouvements individuels ou collectifs des particules chargées dans l'atmosphère et à l'origine des siffleurs ionosphériques. Elle est complètement indépendante de la seconde partie qui étudie les ondes acoustiques sousmarines et certaines de leurs applications.
Le sujet comporte une annexe, présentant deux documents, des valeurs numériques et un formulaire.
Certaines questions, repérées par une barre en marge, ne sont pas guidées et demandent de l'initiative de la part du candidat. Les pistes de recherche doivent être consignées ; si elles sont pertinentes, elles seront valorisées. Le barème tient compte du temps nécessaire pour explorer ces pistes et élaborer un raisonnement.
Dans tout le sujet, le repère euclidien ( Oxyz ) est associé aux vecteurs ( e⃗_x, e⃗_y, e⃗_z ) formant une base orthonormée et directe. Les grandeurs complexes sont soulignées (z_–, E⃗_–) sauf i (tel que i^2 = − 1 et Im(i) = 1 ).

L'atmosphère terrestre comporte de nombreuses particules chargées. Certaines d'entre elles parviennent à haute énergie dans la haute atmosphère avant d'être guidées par le champ magnétique terrestre. Leur freinage à l'arrivée s'accompagne de phénomènes optiques spectaculaires, observables près des pôles magnétiques terrestres vers lesquelles ces particules sont guidées.
D'autres particules chargées, moins énergétiques, dues à l'ionisation partielle des gaz de la haute atmosphère, influencent la propagation des ondes qui sont guidées entre la surface des océans et la haute ionosphère. C'est en particulier le cas des siffleurs ionosphériques, ondes radio fortement dispersées, générées par des sources naturelles, qui interagissent aisément avec les récepteurs radio en produisant un bruit caractéristique de sifflement, d'où leur nom. Ils ont été observés durant la première guerre mondiale puis clairement identifiés dès 1919 .

On étudie d'abord le mouvement d'une particule de charge q et de masse m sous la seule influence d'un champ magnétostatique uniforme B⃗_0 = B_0 e⃗_z. La vitesse initiale de la particule est v⃗_0 = v_⊥e⃗_x + v_‖e⃗_z.
Q 1. Établir les équations différentielles vérifiées par les composantes v_x(t), v_y(t) et v_z(t) de la vitesse v⃗(t) de la particule. Que peut-on dire de v_z(t) et de v⃗^2(t) ?
On s'intéresse seulement au mouvement projeté dans un plan perpendiculaire à B⃗_0; la vitesse associée est notée w⃗(t).
Q 2. Déterminer l'équation vérifiée par w⃗.
Q 3. Montrer que le mouvement de la particule chargée ainsi projeté est circulaire, de rayon ρ_c à déterminer, parcouru à vitesse angulaire constante Ω_c (algébrique) et déterminer Ω_c.
Q 4. Rappeler l'ordre de grandeur du champ magnétique terrestre (par exemple en France) et calculer Ω_c respectivement pour des électrons et pour des protons.

On étudie maintenant le mouvement de la particule de charge q et de masse m sous l'influence d'un champ magnétostatique uniforme B⃗_0 = B_0 e⃗_z et d'un champ électrostatique uniforme E⃗_1 = E_1 e⃗_x. La vitesse initiale de la particule est v⃗_0 = v⃗_⊥ où v⃗_⊥ ⋅ e⃗_z = 0.
Q 5. Établir les équations différentielles vérifiées par les composantes v_x(t), v_y(t) et v_z(t) de la vitesse v⃗(t) de la particule.
Q 6. Montrer qu'il en existe une seule solution constante dans le plan ( Oxy ) perpendiculaire à B⃗_0, appelée vitesse de dérive V⃗_d (par définition V⃗_d ⋅ e⃗_z = 0 ) et exprimer V⃗_d en fonction de E_1 et de B_0.
On pose u⃗ = v⃗ − V⃗_d.
Q 7. Quelles sont les équations différentielles vérifiées par u⃗(t) ? En déduire la trajectoire de la particule chargée.

Cette sous-partie est consacrée à l'étude des mouvements collectifs des particules ionisées de l'atmosphère sous l'action d'une onde électromagnétique qui s'y propage et à leur influence sur la propagation de cette onde, du fait de la présence du champ magnétostatique terrestre.
On considère maintenant le cas de nombreux électrons, de masse m et de charge q = − e, en densité volumique n^⋆, en mouvement dans les champs croisés E⃗_1 = E_1 e⃗_x et B⃗_0 = B_0 e⃗_z. On néglige toute interaction entre ces électrons et on suppose que leur mouvement se fait dans le plan perpendiculaire à B⃗_0; il est caractérisé par une densité volumique de courant ȷ⃗.
On pose ω_p^2 = (n^⋆e^2)/(mε_0).
Q 8. Montrer que, sauf à une échelle d'espace très réduite à préciser, on peut écrire ȷ⃗ ≃ γe⃗_z ∧ E⃗_1. Exprimer γ en fonction seulement de la permittivité du vide ε_0, de ω_p et de la pulsation Ω_c définie à la question 2 .
L'étude complète des mouvements des électrons du plasma ionosphérique exige la considération préalable de quelques ordres de grandeur. On s'intéresse dans la suite au cas où les ondes qui se propagent dans l'atmosphère sont du type VLF, de fréquence inférieure à 10 kHz .
Q 9. Les particules étudiées sont des électrons du plasma ionosphérique ( n^⋆ ∼ 10^(10) m^(− 3) ) et on prendra B_0 = 5 × 10^(− 5) T. Calculer numériquement Ω_c, ω_p et ω_p^2/Ω_c et comparer aux pulsations ω associées aux ondes radio VLF. Conclure.
On étudie une onde électromagnétique plane et progressive, polarisée rectilignement, se propageant dans le vide, transportant la puissance moyenne par unité de surface (ou intensité) I_0.
Q 10. Exprimer les intensités maximales E_1 et B_1 des champs électrique et magnétique de l'onde en fonction de I_0 et de constantes fondamentales. À quelle condition, portant sur I_0, peut-on affirmer que B_1≪B_0, où B_0 = 5 × 10^(− 5) T ? Commenter.
L'ensemble de l'étude ci-dessus montre que, sous certaines hypothèses très restrictives (mais que l'on supposera réalisées dans ce qui suit), la propagation d'une onde électromagnétique plane, progressive dans le plasma ionosphérique, avec un vecteur d'onde k⃗ = ke⃗_z colinéaire au champ magnétostatique terrestre B⃗_0 = B_0 e⃗_z, est caractérisée par la loi exprimant la densité volumique de courant ȷ⃗ = ε_0(ω_p^2)/(Ω_c)e⃗_z ∧ E⃗.
Le champ électromagnétique de l'onde sera écrit E⃗_– = E⃗_–_1 exp(i(kz − ωt)), B⃗_– = B⃗_–_1 exp(i(kz − ωt)) en notation complexe.
Q 11. Rappeler, en notation complexe, les équations de Maxwell. Montrer que le milieu est nécessairement électriquement neutre et que l'onde est nécessairement transverse électromagnétique.
Q 12. En isolant, par exemple, le champ électrique E⃗_–_1, montrer que celui-ci n'est jamais polarisé rectilignement puis établir la relation c^2 k^2 = (ω_p^2 ω)/(Ω_c) associée à cette onde. Le milieu est-il transparent ? Est-il dispersif ?
Q 13. L'onde se propage dans les conditions décrites ci-dessus à partir d'un point origine. Comparer les vitesses de propagation des composantes de haute et basse fréquence. Pourquoi une telle onde porte-t-elle le nom de siffleur? Un enregistrement d'un tel signal est décrit en annexe. Estimer la distance parcourue dans l'ionosphère par une telle onde entre le point d'émission et celui de réception.

Le développement des communications à grande distance à partir du début du xx^e siècle a dû tenir compte d'une caractéristique fondamentale de notre planète : la grande majorité de sa surface est constituée d'eau salée, bonne conductrice de l'électricité (donc inapte à la propagation des ondes électromagnétiques sur de grandes distances) mais aussi support de propagation rapide des ondes acoustiques. Ces propriétés sont mises à profit, en particulier dans le domaine des ultrasons, pour la réalisation de systèmes de communication, de détection et de mesure : les sonars. Des animaux marins utilisent aussi les ondes acoustiques pour la communication ou l'écholocation.

On rappelle l'équation de Navier-Stokes décrivant les évolutions spatiales, dans le référentiel ( Oxyz ) supposé galiléen, et temporelles du champ de vitesse v⃗(r⃗, t) d'un fluide de masse volumique ρ(r⃗, t), soumis à la pression P(r⃗, t), dans le cadre d'un modèle newtonien des forces de cisaillement, avec la viscosité dynamique η

La propagation des ondes acoustiques dans l'eau sera étudiée dans le modèle ci-après :

Q 14. Montrer qu'il existe une autre relation reliant ρ à v⃗ et en préciser la signification physique.
Q 15. Établir deux équations aux dérivées partielles, linéarisées pour les grandeurs v⃗(r⃗, t) et p_a(r⃗, t).
Q 16. En déduire l'équation de propagation de la surpression acoustique p_a. Exprimer c_a en fonction de ρ_0 et χ.
Q 17. Que devient cette équation dans le cas d'une onde sinusoïdale de pulsation ω ?
Dans ce qui suit, on s'intéresse à une onde acoustique plane et progressive, de pulsation ω, se propageant dans la direction de l'axe e⃗_X; il ne s'agit pas nécessairement de la direction e⃗_x du trièdre (Oxyz).
Q 18. Déterminer la forme générale de p_a(X, t) et montrer que v⃗(X, t) = Z_a p_a(X, t)e⃗_X où on exprimera l'impédance acoustique Z_a en fonction de ρ_0 et de c_a.
On cherche maintenant une solution de l'équation de propagation présentant la symétrie de révolution autour d'une source ponctuelle O. La surpression acoustique p_a et la vitesse v⃗ de l'eau en un point M s'expriment alors en fonction de r = OM et de e⃗_r = OM^(→−)/r. Dans le cas d'une onde sphérique divergente sinusoïdale de pulsation ω, la surpression acoustique est donnée par p_a = A/rcos(kr − ωt) (à un choix d'origine des temps près) où A est une constante.
Q 19. À quelle condition peut-on toujours écrire v⃗ = Z_a p_a e⃗_r ? Comment s'appelle cette approximation ? On se place dans ce cas dans la suite.
Lors de leur propagation, les ondes acoustiques sous-marines transportent une certaine puissance P. Ce transport sera étudié à grande distance de la source de l'onde. On étudie donc ici une onde acoustique sphérique émise depuis le point O et caractérisée, en coordonnées sphériques, par la pression P(r⃗, t) = P_s(z) + p_a(r, t) avec p_a(r, t) = Re(p_a_–) où p_a_–(r, t) = A/rexp(i(kr − ωt)) et par la vitesse v⃗(r, t) = Re(v_a_–)e⃗_r où v_a_– = (p_a_–)/(ρ_0 c_a).

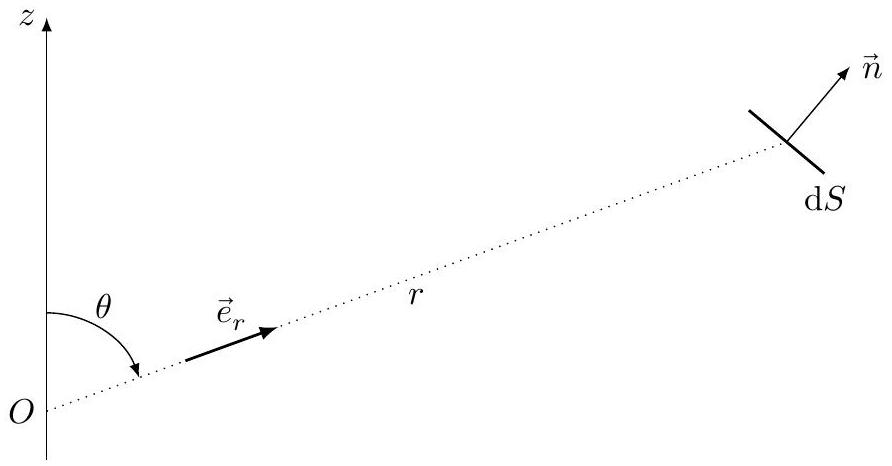

Un capteur d'aire dS est disposé à la distance r de O. On note n⃗ la normale à la surface du capteur et dS⃗ = dSn⃗ (figure 1). On admet que le capteur ne perturbe pas l'onde acoustique, c'est-à-dire que sa surface se déplace à la même vitesse v⃗ que celle imposée dans l'eau par l'onde.

Q 20. Montrer que la puissance moyenne par unité de surface du capteur exercée par les forces de pression sur le capteur s'écrit (dP)/(dS) = I_a n⃗ ⋅ e⃗_r et exprimer l'intensité acoustique I_a en fonction de ρ_0, c_a et de |p_a_–|^2. On étudie en général l'atténuation de l'intensité acoustique dans une échelle logarithmique (en décibels), sous la forme P = 10log((I_a(r_0))/(I_a(r))) où on note log(x) le logarithme décimal de x. Les phénomènes d'atténuation sont alors décrits par le coefficient α tel que P = 20logr/(r_0) + α(r − r_0); on prend en compte ces phénomènes dans les seules questions 21 et 22 . On peut aussi rendre compte de ces phénomènes d'amortissement en écrivant la surpression acoustique, en notation complexe, sous la forme p_a_–(r, t) = A/rexp(i(k_–r − ωt)), où k_– = k^′ + ik^(′′) est complexe et k^′ > 0.
Q 21. Montrer que α est simplement relié à la partie imaginaire k^(′′) de k_–.

Une contribution notable aux phénomènes d'atténuation est due à la viscosité dynamique η de l'eau de mer. On admet que, pour une atténuation assez faible, les parties réelle et imaginaire de k_– sont données par

Q 22. Dans l'eau de mer, avec c_a ≃ 1500 m ⋅ s^(− 1), calculer k^(′′) et la distance caractéristique d'atténuation due aux phénomènes visqueux pour les fréquences 3 kHz et 30 kHz .

On considère ici la propagation sans dispersion ni atténuation d'ondes acoustiques quasi-planes, sinusoïdales de pulsation ω, dont la surpression p_a est régie par l'équation de propagation (généralisation de l'équation de d'Alembert)

où c_(a0) est la célérité de la propagation à une altitude de référence (qui ne sera pas nécessairement celle de la surface) et n(r⃗) désigne l'indice acoustique du milieu en un point r⃗. Cet indice variant assez lentement, on cherche une solution approchée de cette équation sous la forme p_a_–(r⃗, t) = Bexp(i(k_0 L(r⃗) − ωt)), où k_0 = ω/c_(a0) et L(r⃗) est la fonction chemin acoustique depuis l'émetteur de l'onde; B est une constante.
Q 23. Quelle est la dimension de la grandeur L(r⃗) ? Quel est son analogue optique ?
On admet que L(r⃗) vérifie l'équation aux dérivées partielles (grad^(→−)L)^2 + i/(k_0)ΔL = n^2(r⃗).
Q 24. Montrer que, si la longueur d'onde acoustique est assez faible (préciser), alors grad^(→−)L = n(r⃗)u⃗, où u⃗ est un vecteur unitaire. Quel est le phénomène physique négligé par cette approximation?
Q 25. On appelle rayon acoustique la courbe localement tangente au vecteur u⃗. Comparer la direction de ces rayons avec les surfaces d'égal chemin acoustique. Comment s'appelle le résultat établi ici?
Il est possible de montrer, dans le cadre de l'approximation faite à la question 24, que la puissance acoustique se propage sans atténuation le long de rayons acoustiques qui vérifient les mêmes lois que les rayons lumineux de l'optique géométrique.

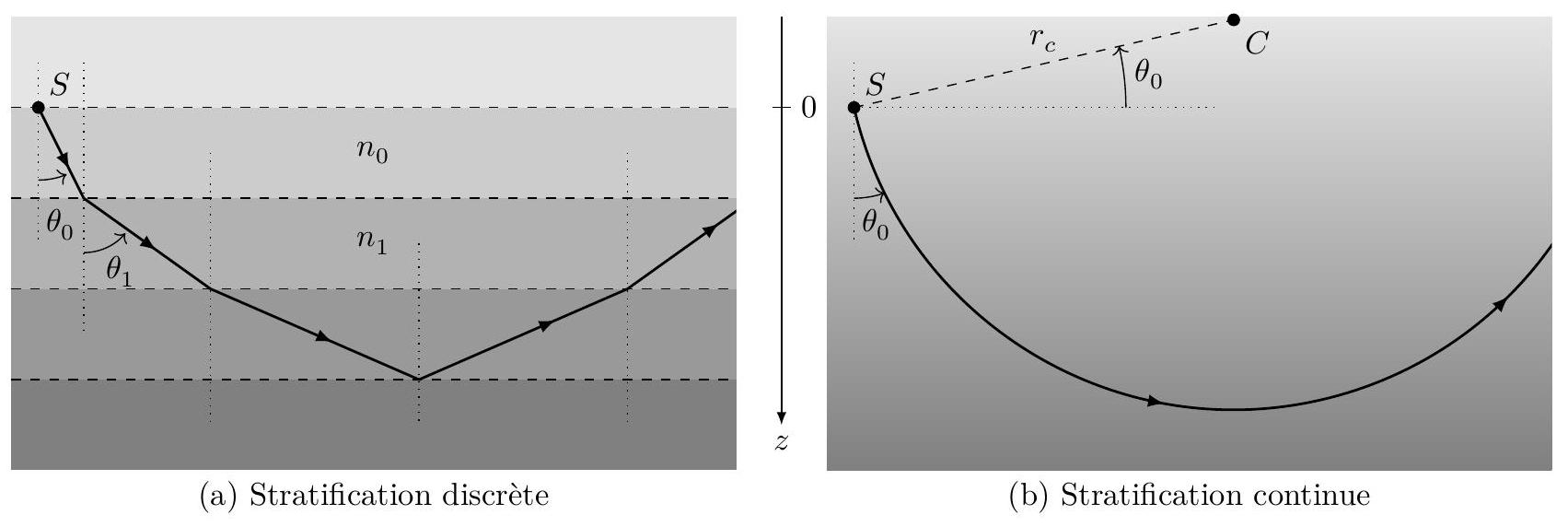

On étudie une onde acoustique émise depuis la source ponctuelle S sous l'incidence θ_0. On choisit l'origine des profondeurs en S; ainsi à la profondeur de S, z = 0, la célérité de l'onde acoustique est c_(a0) et n(z = 0) = n_0 = 1. Dans un modèle de stratification discrète (figure 2a), la trajectoire de l'onde acoustique est une succession de rayons acoustiques rectilignes, contenus dans un même plan vertical ( Sxz ), avec par exemple n_0 sinθ_0 = n_1 sinθ_1.

Dans le cas d'une stratification continue (figure 2 b ), il s'agit d'une courbe ( C ) contenue dans le même plan. On se placera dans tout ce qui suit dans le cadre de lois de stratification linéaires, avec c_a(z) = c_(a0)(1 + Ωz) où Ω est une constante réelle.
Q 26. Dans le cas du schéma de la figure 2b, donner et justifier le signe du coefficient Ω. Quel est le nom du phénomène qui explique la remontée finale du rayon acoustique vers la surface ?
Q 27. En s'aidant d'un argument géométrique, vérifier que ( C ) est un cercle de rayon r_c avec r_c|Ωsinθ_0| = 1. Dans les océans profonds, la combinaison des effets de la pression et de la température produit un profil de vitesse du son particulier. En effet, la célérité des ondes acoustiques c_a dans l'eau de mer dépend de la pression statique (fonction affine de la profondeur), de la température et de la salinité (proportion massique des sels dissous). On considère généralement que la température de l'eau de mer varie linéairement entre la surface

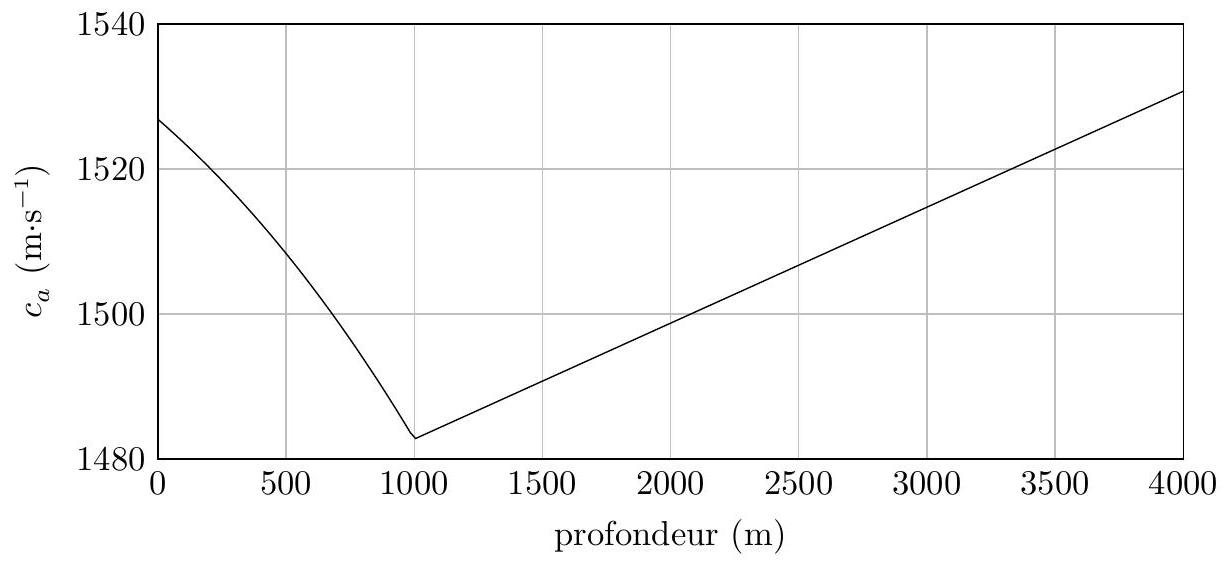

et une profondeur z_0 à partir de laquelle elle se stabilise à 4^∘C. Ainsi, dans l'Océan Atlantique au large des Bermudes, on obtient typiquement le profil de vitesse présenté figure 3. Un tel profil crée un canal appelé SOFAR (Sound Fixing and Ranging) dans lequel peuvent se propager des ondes acoustiques bien particulières (figure 4).

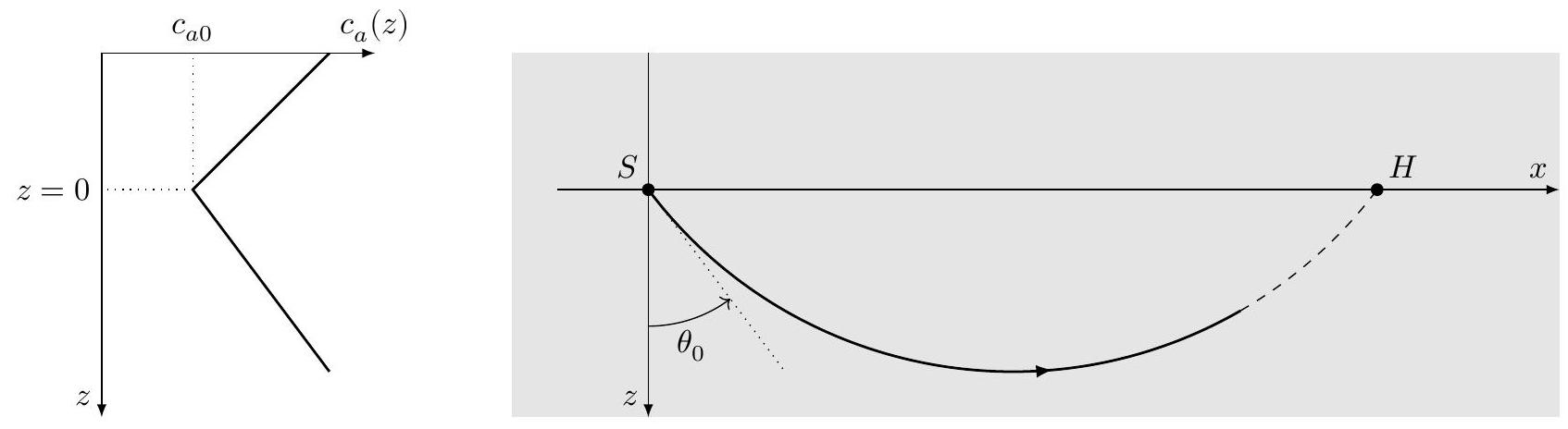

Un rayon acoustique est émis depuis le point S situé à la cote z = 0 correspondant au minimum c_(a0) de célérité des ondes acoustiques. Ce rayon est émis vers le bas sous l'angle θ_0; dans cette zone, z > 0 et c_a(z) = c_(a0)(1 + Ω_0 z) avec Ω_0 > 0. Le rayon acoustique parcourt donc une portion de cercle jusqu'à revenir à la cote z = 0. À partir de H, le rayon acoustique arrive dans la partie z < 0 de l'océan, avec un gradient de vitesse inversé : pour z < 0, c_a(z) = c_(a0)(1 + Ω_1 z) avec Ω_1 < 0.

Q 28. Reproduire le schéma de propagation en indiquant la forme ultérieure du rayon acoustique. Quel en est l'analogue optique?
Q 29. Calculer la durée δt_0 de la propagation sur le trajet acoustique SH, en fonction de Ω_0, c_(a0) et θ_0.
On pourra utiliser l'expression de la primitive ∫(dθ)/(sinθ) = ln(tanθ/2).
Q 30. L'onde acoustique se propage, de part et d'autre de l'axe ( Sx ), sur une grande longueur Δx pendant la durée Δt. Montrer que Δt = (Δx)/(c_(a0))f(θ_0) où on a posé f(θ_0) = − tanθ_0 ln(tan(θ_0)/2).

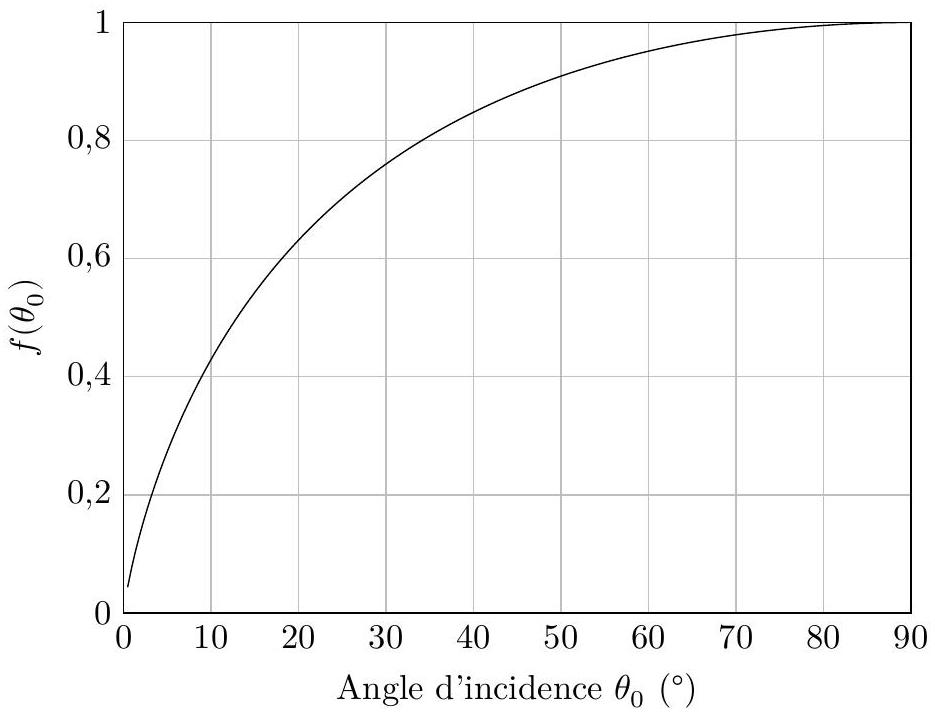

Q 31. La figure 5 donne l'aspect de la courbe représentative de f(θ_0). Commenter la limite de f(θ_0) pour θ_0 → π/2.
Q 32. Expliquer physiquement le signe de f(θ_0) − 1.
Q 33. Certaines baleines émettent un chant complexe qui peut être entendu à grande distance (voir annexe). En proposant un angle d'ouverture θ_0 raisonnable pour l'émission du chant, proposer une estimation de la distance jusqu'à laquelle ce chant est distinctement audible pour une autre baleine de la même espèce, située à la même profondeur.

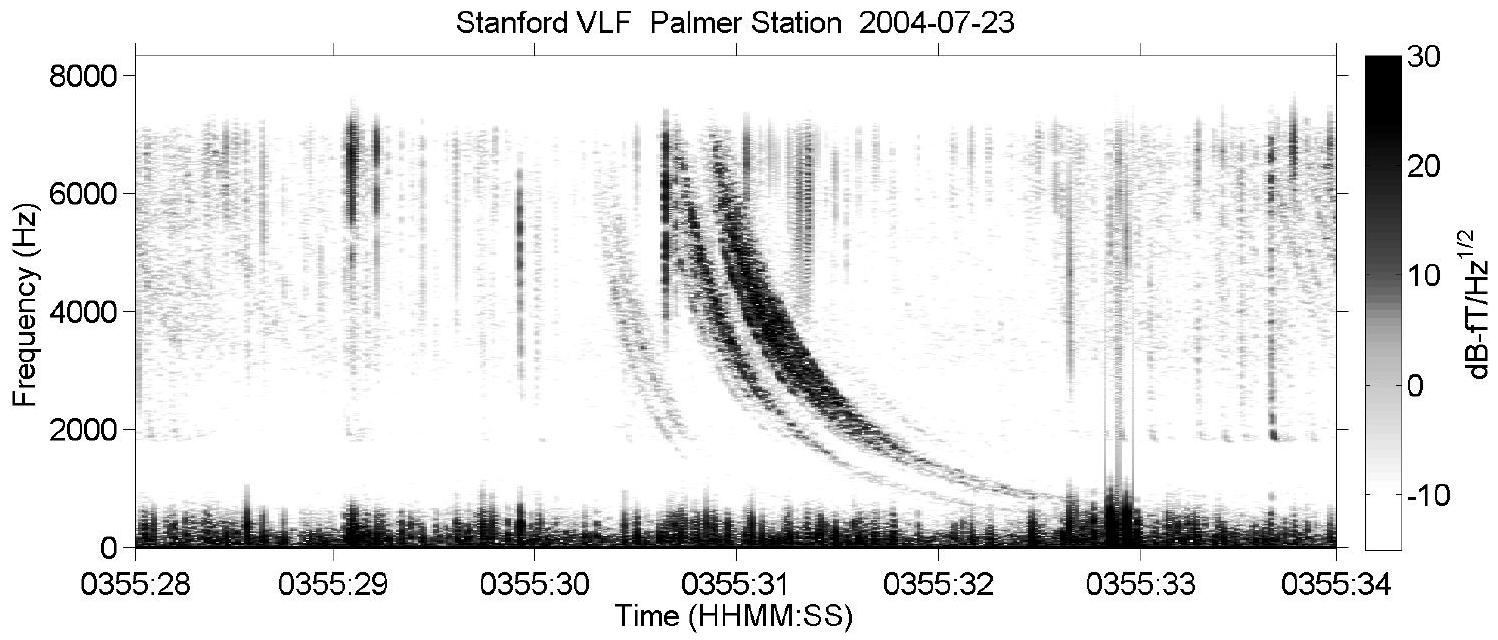

Palmer Station est une station de recherche scientifique américaine située sur l'île Anvers, au nord du continent antarctique. L'enregistrement (figure 6) réalisé le 23 juillet 2004 par le récepteur VLF de Palmer Station montre le spectrogramme d'un signal siffleur.

L'abscisse désigne l'instant de réception du signal, l'ordonnée la fréquence du signal reçu. L'intensité reçue pour chaque couple (instant, fréquence) est indiquée sur le diagramme en niveaux de gris (l'échelle figure à droite du diagramme, les intensités minimales sont en blanc et les intensités maximales en noir).

Deux groupes de baleines, les baleines à bosse et les baleines bleues de l'Océan Indien, sont connues pour émettre des sons répétitifs à différentes fréquences, ce que l'on appelle le «chant des baleines ». Philip Clapham (1996), biologiste marin américain, décrivait ce son comme «le plus complexe du règne animal».
Les baleines à bosse (Megaptera novaeangliae) mâles ne s'exercent à ce chant qu'au cours de la saison des amours et il est possible que ces sons aient un impact sur la sélection sexuelle des partenaires. Cependant, nous n'avons pas tellement d'informations, en dépit des travaux sur le sujet et l'étude de cette hypothèse est sujette à de nombreuses recherches actuelles.

Les chercheurs Roger Payne et Scott McVay ont les premiers analysé ces chants en 1971. Ces sons suivent une structure hiérarchique très distincte. L'unité de base (parfois appelée note) est un son continu de fréquence variable, entre 20 Hz et 10 kHz , qui dure de une à quelques secondes. L'être humain est capable de percevoir les sons dans la gamme 20 Hz − 20kHz, ce qui fait qu'ils nous sont parfaitement audibles sans équipement. La variation de fréquence au cours d'une note peut être une modulation de fréquence : vers l'aigu, vers le grave, sans changement de puissance ; ou une modulation d'amplitude : plus fort, moins fort ou au même volume sonore. Ce qui fait un total de 9 unités sonores.
Une suite de 4 à 6 unités forme une sous-phrase et dure environ 10 secondes. Au moins deux sous-phrases forment une phrase. Une baleine répète généralement une même phrase pendant 2 à 4 minutes, ce que l'on appelle un thème. Une suite de thèmes forme un chant. Les baleines peuvent répéter ce chant - qui dure environ 20 minutes - pendant des heures, voire des jours entiers.

D'après Wikipedia
