Le sujet étudie plusieurs phénomènes solaires en trois parties indépendantes : les taches et boucles magnétiques en surface, les ondes acoustiques et mécaniques qui permettent l'héliosismologie, puis un modèle polytropique pour estimer les conditions physiques au centre du Soleil. La calculatrice était interdite, ce qui rendait les applications numériques plus exigeantes.

1Partie I : la surface du Soleil (taches et boucles magnétiques)Étude électromagnétique des taches solaires et des tubes de champ magnétique à l'aide de la force de Laplace et du théorème d'Ampère.
2Partie II : modes de vibration des étoilesPropagation d'ondes acoustiques dans un tuyau puis d'ondes mécaniques dans une étoile, pour introduire l'héliosismologie.
3Partie III : modèle polytropique du SoleilÉtablissement de l'équation de Lane-Emden pour estimer pression, masse volumique et température au centre du Soleil.

Difficulté moyenne. Le rapport indique une longueur raisonnable ayant permis à chacun d'aborder la quasi-totalité des questions, mais relève de nombreuses erreurs de rigueur et de calcul sur la plupart des questions.

Ce qu'a observé le jury

6 erreurs relevées

Applications numériques sans calculatrice · Manque de rigueur en magnétostatique · Confusion onde stationnaire et onde progressive

Le jury note que le sujet a permis de tester des qualités variées : connaissance du cours, analyse de données et de graphes, dextérité numérique et rigueur dans l'élaboration d'un modèle. L'absence de calculatrice, nouveauté de 2017, a pénalisé de nombreux candidats sur les applications numériques.

Les erreurs les plus sanctionnées

1
Applications numériques sans calculatrice
La calculatrice étant interdite pour la première fois en 2017, de nombreux candidats n'ont pas su mener les calculs numériques jusqu'au bout malgré une précision demandée raisonnable.
« le jury a tenu compte de cette nouveauté et a récompensé les candidats pour ces applications numériques moins immédiates qu'auparavant »
2
Manque de rigueur en magnétostatiqueQ6
Des incohérences apparaissent entre la direction du champ magnétique choisie et le contour d'Ampère utilisé.
« On trouve cependant des grosses erreurs de rigueur : incohérence entre la direction du champ et le contour d'Ampère notamment »
3
Confusion onde stationnaire et onde progressiveQ10
L'expression de la vitesse associée à l'onde acoustique dans le tuyau est souvent fausse car les candidats la traitent comme une onde progressive.
« L'expression de la vitesse est souvent fausse, car l'onde est stationnaire et non progressive »
4
Lecture insuffisante de l'énoncé et des graphesQ12
Une lecture trop rapide de l'énoncé et une exploitation peu rigoureuse du graphe des fréquences de Lamb et de Brunt-Väisälä conduisent à des conclusions incohérentes.
« Une lecture trop superficielle de l'énoncé a souvent conduit à des mauvaises approximations »
5
Erreur de signe en statique des fluidesQ19
L'expression de g(r) est souvent donnée mais des erreurs de signe apparaissent dans l'application de la loi de la statique des fluides.
« des erreurs de signe fréquentes pour la loi de statique des fluides »
6
Confusion entre réactions nucléaires et chimiquesQ26
Sur la nature des réactions qui alimentent le Soleil en énergie, des réponses fantaisistes évoquent à tort des réactions chimiques.
« les réactions chimiques sont très souvent évoquées »

Ce qui a été bien réussi

La question sur la loi de statique des fluides (Q20) a été réussie très généralement.
L'expression du champ magnétique du tube (Q6) a été le plus souvent donnée.
L'équation de neutralité électrique (Q25) a généralement été bien justifiée.

Conseils du jury

S'entraîner pendant l'année à des épreuves de physique sans calculatrice.
Justifier systématiquement les réponses, y compris les réponses qualitatives.
Mener les applications numériques jusqu'au bout plutôt que de laisser le calcul inachevé.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

26 questions

Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.

26 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.

Voir les 18 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

A2017 - PHYSIQUE II PC

CONCOURS MINES COMMUN PONTS

ÉCOLE DES PONTS PARISTECH, ISAE-SUPAERO, ENSTA PARISTECH, TELECOM PARISTECH, MINES PARISTECH, MINES SAINT-ÉTIENNE, MINES NANCY, IMT Atlantique (ex Télécom Bretagne), ENSAE PARISTECH.

Concours Centrale-Supelec (Cycle International), Concours Mines-Télécom, Concours Commun TPE/EIVP.

CONCOURS 2017

DEUXIÈME ÉPREUVE DE PHYSIQUE

Durée de l'épreuve : 4 heures
L'usage de la calculatrice et de tout dispositif électronique est interdit.

Les candidats sont priés de mentionner de façon apparente
sur la première page de la copie :

PHYSIQUE II - PC

L'énoncé de cette épreuve comporte 7 pages de texte.

Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur d'énoncé, il le signale sur sa copie et poursuit sa composition en expliquant les raisons des initiatives qu'il est amené à prendre.

Voyage au coeur du Soleil

Ce sujet traite de quelques phénomènes remarquables concernant le Soleil, et aborde différentes manières d'étudier notre étoile, de sa surface à son centre. Les trois parties sont indépendantes les unes des autres. La première concerne les manifestations en surface de l'activité magnétique du Soleil, que l'on peut voir sur des clichés pris par des satellites en orbite autour de notre étoile. La seconde partie s'intéresse aux pulsations solaires, observées pour la première fois dans les années 60, et qui permettent aujourd'hui de connaitre la structure interne du Soleil. Enfin, la troisième partie propose un modèle simplifié permettant d'estimer les conditions physiques régnant au centre de notre étoile.

Le Soleil est décrit comme une sphère en équilibre hydrostatique, constituée de plasma (gaz ionisé) localement neutre. Sauf mention contraire, on néglige la rotation de l'étoile sur ellemême, ce qui permet de traiter un problème à symétrie sphérique. Le symbole

⊙

désigne les quantités se rapportant au Soleil dans son ensemble. Les vecteurs seront traditionnellement surmontés d'une flèche, par exemple

B⃗

pour le champ magnétique; sauf s'ils sont unitaires et seront alors surmontés d'un chapeau, par exemple

uˆ_r

tel que

‖uˆ_r‖ = 1

. Les applications numériques seront des ordres de grandeurs comportant au maximum deux chiffres significatifs. Des données numériques et un formulaire sont rassemblés en fin d'énoncé.

I. - La surface du Soleil

1 - Le flux radiatif surfacique à la surface du Soleil, considéré comme un corps noir, est donné par la loi de Stéfan $φ = σT^4$ où $σ$ est la constante de Stéfan-Boltzmann et $T$ la température de sa surface. On définit la luminosité d'une étoile comme la quantité d'énergie qu'elle rayonne par seconde. Déterminer l'expression de la luminosité $L_⊙$ du Soleil et calculer sa valeur numérique.

En réalité, la luminosité du Soleil n'est pas uniforme : on observe des taches sombres à sa surface qui sont liées à son activité magnétique (figure 1). En particulier, ces taches sont souvent situées à la base de boucles magnétiques, dites boucles coronales, qui sont la conséquence directe de la torsion du champ magnétique par la dynamo solaire. Pour interpréter l'existence de ces taches et boucles, on adopte le modèle suivant :

A l'échelle d'une tache, la surface du Soleil est localement plate. Elle est assimilée au plan ( $xOy$ ) sur la figure 1.
On se place à la surface du Soleil, dans un système de coordonnées cylindriques ( $r, θ, z$ ). On note ( $uˆ_r, uˆ_θ, uˆ_z$ ) la base locale associée. La géométrie correspondante est représentée sur la partie centrale de la figure 1.
Sur une portion de surface petite devant les dimensions du Soleil et aux échelles de temps considérées, le champ magnétique est supposé stationnaire et de la forme $B⃗ = B(r)uˆ_z$ , avec $B(r) > 0$ . On précise que $B$ décroit depuis l'axe vers la périphérie.
On suppose que le plasma solaire n'est composé que d'ions $H^+$ et d'électrons libres. On assimile ce plasma à un gaz parfait dont on note $T$ la température et $p$ la pression. On suppose sa masse volumique $ρ_s$ uniforme au voisinage de la surface.

I.A. - Les taches solaires

◻2

- On considère un volume élementaire

dτ

supposé neutre du plasma solaire constitué de

N

sortes de particules élémentaires de charges

q_1, \dots, q_N

, en nombre

n_1, \dots, n_N

par unité de volume et de vitesses

v⃗_1, \dots, v⃗_N

. Donner l'expression de la densité volumique de courant

j⃗

puis celle de la résultante des forces électromagnétiques

dF⃗

en fonction de

j⃗, B⃗

dτ

. En déduire que l'on peut écrire cette résultante sous la forme

dF⃗ = - grad(ε)dτ

dans laquelle on précisera l'expression de

ε

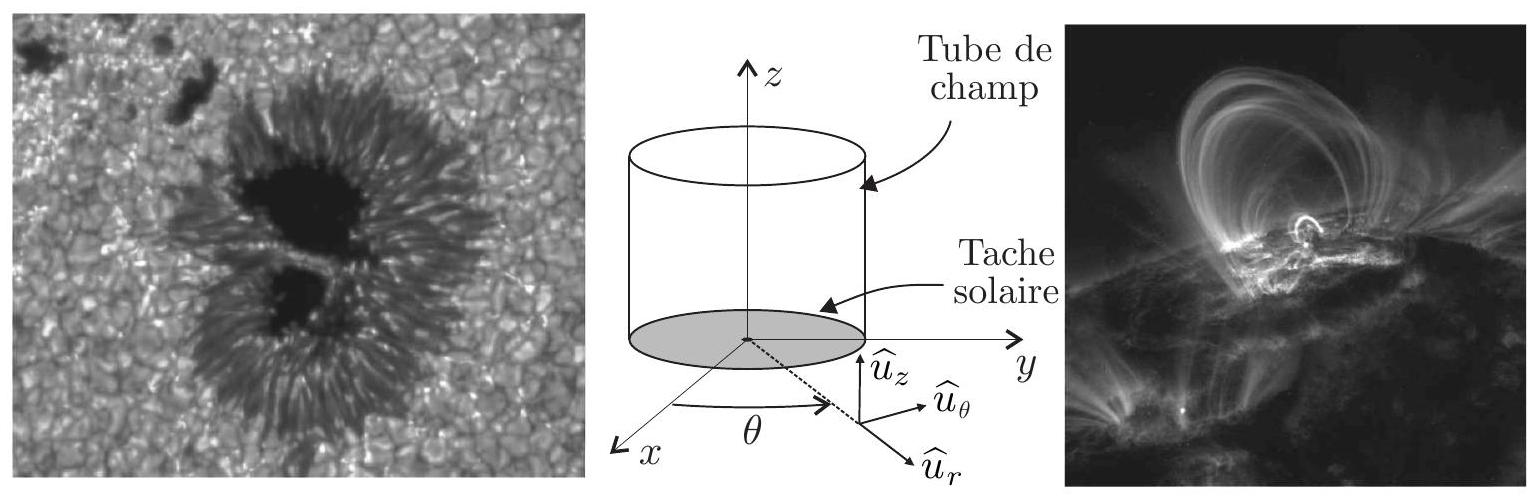

Figure 1 - A gauche : Cliché d'une tache solaire pris par la sonde Hinode en 2006. Au centre : géométrie adoptée pour la modélisation des tubes et des taches. A droite : Cliché d'une boucle magnétique pris par le téléscope TRACE, en orbite autour du Soleil depuis 1998.

3 - Montrer que la grandeur $p + 1/(2μ_0)B^2$ est uniforme si on reste proche de la surface du Soleil. A la surface du Soleil, mais à l'extérieur d'une tache solaire, la valeur de la pression est $p_(ext) = 1, 3$ bar et celle de la température $T_(ext) = T_s$ , le champ magnétique est quant à lui négligeable. Ce n'est plus le cas au centre d'une tache solaire où la valeur du champ magnétique est $B_(int) = 0, 5 T$ . Calculer la pression $p_(int)$ et la température $T_(int)$ au centre d'une tache solaire.
4 - Calculer la valeur du rapport du flux radiatif d'une tache solaire sur celui d'une zone normale. Commenter ce résultat.

I.B. - Les boucles magnétiques

Les taches solaires sont dues à l'émergence de tubes de champ magnétique dans l'atmosphère solaire. On considère ici un tube de champ magnétique en forme de cylindre de révolution d'axe (

O, uˆ_z

) et de rayon

R

. Ce tube est représenté sur la partie centrale de la figure 1 .

◻5

- On admet que

B(r)

est une fonction décroissante. Justifier le fait que le tube de champ a tendance à se dilater sous le seul effet du champ magnétique

B⃗

6 - En fait, le tube de champ est également parcouru par un courant électrique provenant de l'intérieur du Soleil et dont la densité est de la forme $j⃗_t = j_t(r)uˆ_z$ . En supposant que la longueur du tube est grande devant son rayon, déterminer l'expression du champ magnétique $B⃗_t$ créé par $j⃗_t$ en fonction de $μ_0, r$ et de l'intensité $I(r)$ du courant traversant un disque de rayon $r$ . En déduire l'expression de la force de Laplace $dF⃗_t$ correspondante exercée sur un élément de volume $dτ$ du tube, en fonction de $I(r)$ , de sa dérivée et des autres grandeurs du problème. En admettant que $I(r)$ est une fonction positive et croissante, quel est l'effet du champ magnétique $B⃗_t$ sur le tube de champ?
7 - On se place maintenant dans la situation réelle en superposant les deux champs magnétiques régnant dans le tube $B⃗_(tot) = B⃗ + B⃗_t$ . Etablir une condition portant sur les composantes du champ et de la densité de courant, traduisant l'équilibre du tube de champ. En déduire que dans un tube de champ à l'équilibre, la densité de courant est colinéaire au champ magnétique.
8 - On constate sur les clichés du Soleil (partie droite de la figure 1) que les tubes de champ ont tendance à former des boucles, en connectant deux points de la surface du Soleil. Ce que l'on voit sur la photo est en fait le rayonnement des particules chargées présentes dans la boucle et dont la vitesse varie le long de celle-ci. Quelle hypothèse de l'énoncé faudrait-il modifier pour rendre compte de ce phénomène?

FIN DE LA PARTIE I

II. - Modes de vibration des étoiles

De nos jours, il est possible d'aller plus loin que l'observation de la surface du Soleil. Grâce à des techniques proches de la sismologie terrestre, on peut étudier la structure interne du Soleil, on parle d'héliosismologie. On propose dans cette partie de découvrir deux types d'ondes mécaniques pouvant se propager dans notre étoile. L'étude de leurs propriétés permet notamment de remonter au profil de rotation interne du Soleil mais ce point ne sera pas abordé.

II.A. - Ondes acoustiques dans un fluide à une dimension

On veut étudier la propagation du son dans un tuyau de section constante, d'axe (

O, uˆ_x

). Au repos, le fluide présent dans le tuyau est caractérisé par une pression uniforme

p_0

, une masse volumique uniforme

ρ_0

et un champ de vitesses nulles. On rappelle qu'une onde sonore est une perturbation par rapport à cet état d'équilibre, et on notera

p_1, ρ_1

v_1

les valeurs des pression, masse volumique et vitesse associées à cette perturbation. Le coefficient de compressibilité isentropique du fluide au repos est défini par

χ_S = 1/(ρ_0)(dρ)/(dP)|_S

9 - Etablir l'équation de propagation vérifiée par la pression $p_1$ à partir de trois équations locales à linéariser. Vous nommerez et expliciterez les approximations et/ou hypothèses réalisées. En déduire l'expression de la célérité $c$ de l'onde acoustique en fonction de $χ_S$ et de $ρ_0$ .

10- On se place à présent dans le cas d'un tuyau fermé en

x = 0

et ouvert en

x = L

. Justifier que ces conditions aux limites imposent

v_1(0, t) = 0

p_1(L, t) = 0

. Justifier ensuite que l'on peut chercher les solutions de l'équation précédente sous la forme

p_1(x, t) = p_0 cos(ωt)cos(kx + φ)

et en déduire l'expression de

v_1

. Etablir la relation de dispersion de ces ondes, puis déterminer l'expression des fréquences propres

f_n

, pour

n \in ℕ

. Calculer l'écart

Δf

entre deux fréquences propres consécutives. Que pouvez-vous en dire?

11-Représenter les modes

n = 1

n = 2

sur un schéma montrant les ondes de pression et de vitesse, dans deux couleurs (ou styles de traits) différentes.

II.B. - Ondes mécaniques dans une étoile

Les étoiles, et en particulier le Soleil, sont également le siège de phénomènes oscillants, induisant des variations mesurables de leur luminosité et de leur rayon. Nous admettons que des ondes se propagent dans les étoiles, excitées par divers processus que nous n'étudierons pas ici. La géométrie du problème est à présent en 3 dimensions et nous utiliserons donc les coordonnées sphériques

(r, θ, φ)

. De la même façon qu'à une dimension, on peut écrire les équations linéarisées de l'hydrodynamique, obtenir une équation d'onde et, en cherchant des solutions séparables en temps et en espace, montrer que le déplacement radial

ξ_r

d'une particule de fluide dans l'étoile est solution de l'équation

(d^2 ξ_r)/(dr^2) + (ω^2)/(c^2)(1 - ((2πN)^2)/(ω^2))(1 - ((2πS_ℓ)^2)/(ω^2))_()_(k_r^2)ξ_r = 0

où

ω

est une pulsation que l'on supposera indépendante de

r, c(r)

est la célérité des ondes sonores dans l'étoile. Enfin, les quantités

S_ℓ(r)

N(r)

sont deux fréquences intervenant dans ce genre de problèmes :

S_ℓ(r) = \sqrt((ℓ(ℓ + 1)c^2)/(r^2))

est la fréquence de Lamb pour

ℓ \in ℕ

N(r) = \sqrt(g(1/(γp_0)(\partialp_0)/(\partialr) - 1/(ρ_0)(\partialρ_0)/(\partialr)))

est la fréquence de Brunt-Väisälä où

γ

est l'indice adiabatique du gaz (plasma) constituant l'étoile et

g

le champ gravitationnel.

On généralise la notion de vecteur d'onde à 3 dimensions en notant sa norme

k(r) = \sqrt(k_r^2 + k_h^2)

, où

k_r(r)

est la norme du vecteur d'onde vertical et

k_h(r) = (2π\sqrt(ℓ(ℓ + 1)))/r

celle du vecteur d'onde horizontal.

◻12

- On se place dans un premier temps dans le régime des hautes fréquences dans lequel

ω≫2πN

. Simplifier l'expression de

k_r

et montrer que l'on retrouve la relation de dispersion correspondant aux ondes acoustiques de la sous-partie II.A. Etablir la condition d'existence d'ondes acoustiques harmoniques radiales selon le signe de

k_r^2

. En exploitant la figure 2, déterminer l'intervalle

[r_1, r_2]

des rayons de l'étoile dans lequel une onde harmonique de fréquence

f = 1mHz

et de degré

ℓ = 5

peut exister.

Les frontières

r_1

r_2

de cette zone de propagation définissent des conditions aux limites sur le déplacement

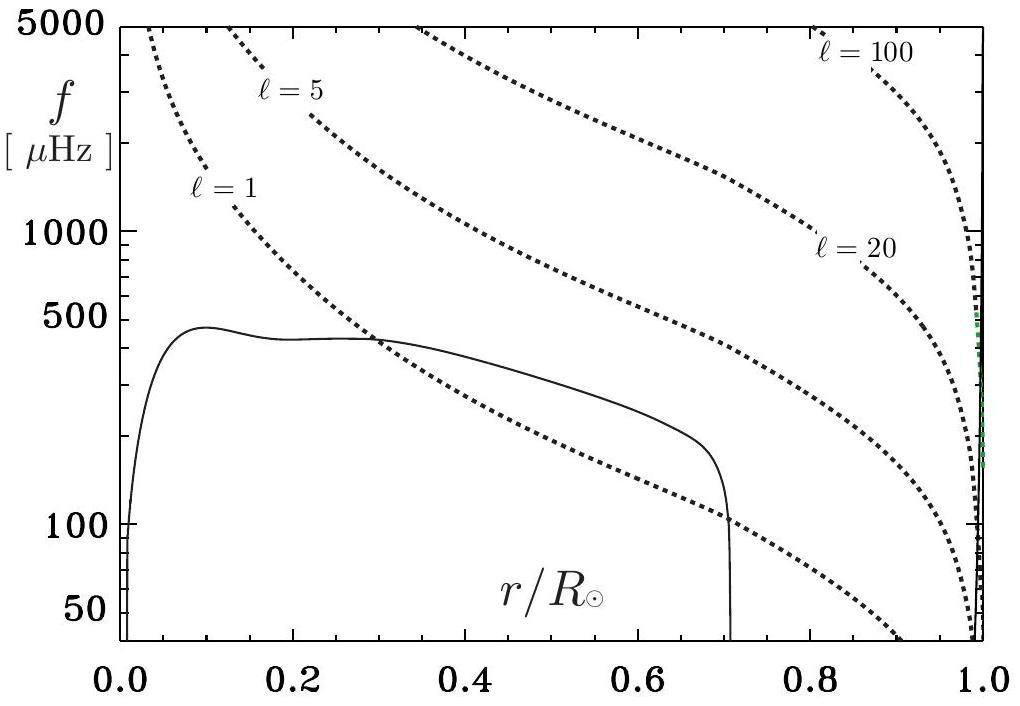

Figure 2 - Profils de la fréquence de Brunt-Väisälä (trait continu) et de la fréquence de Lamb (pointillés) dans le Soleil. Tiré de Christensen-Dalsgaard, 2011, Lecture notes in physics.

◻13

- Dans le cas où

ω≫2πS_ℓ

ω≫2πN

, exprimer la fréquence

f_(n, p)

des modes p en fonction de

n, α_p

et d'une intégrale

β

que l'on exprimera mais que l'on ne cherchera pas à calculer. Déterminer l'écart entre deux fréquences consécutives et commenter. Quelle critique peut-on faire concernant la validité de cette approximation?

14- On s'intéresse maintenant au régime des basses fréquences, dans lequel pour chaque entier

ℓ

on a

ω≪2πS_ℓ

. Etablir la condition d'existence d'ondes harmoniques radiales dans cette situation. En exploitant la figure 2, discuter de la région du Soleil dans laquelle elles peuvent exister en fonction de leur fréquence. Ces ondes sont appelées << ondes de gravité >>. En établissant un bilan des forces sur un élément de fluide à cet endroit de l'étoile, proposer une explication du mécanisme à l'origine de ces ondes.

Tout comme pour les modes p , les ondes de gravité qui existent dans la région

r \in [r_3, r_4]

peuvent entrer en résonance si

\int_(r_3)^(r_4)k_r dr = π(n + α_g)

où

α_g

est une constante et

n

un entier naturel. La superposition d'ondes acoustiques progressives forme alors des modes

g

.
15- Dans le cas des très basses fréquences

ω≪2πN

, montrer que ces modes g ne sont plus espacés régulièrement en fréquence mais qu'une autre grandeur est régulière. Laquelle?

16 - D'une manière générale, les ondes acoustiques sont-elles longitudinales ou transversales? On justifiera sa réponse par une explication qualitative basée sur un schéma si nécessaire.
17 - Dans le cadre du Soleil à symétrie sphérique, la vitesse de groupe est un vecteur $v⃗_g$ qui s'exprime sous la forme $v⃗_g = (\partialω)/(\partialk_r)uˆ_r + (\partialω)/(\partialk_h)uˆ_θ$ dans la base locale. En déduire la nature longitudinale ou transversale des ondes de gravité.

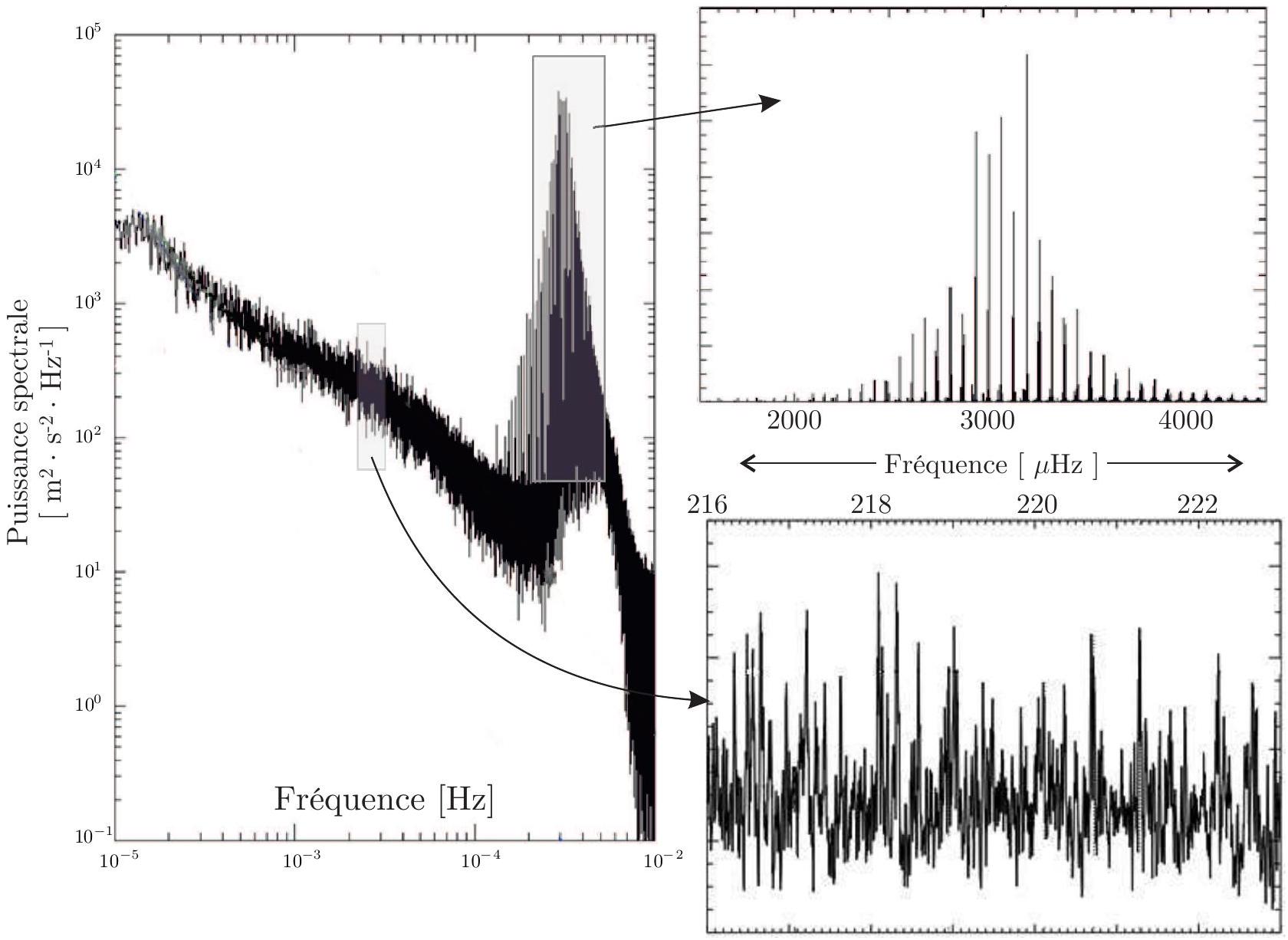

Figure 3 - Spectre des oscillations du Soleil obtenu grâce à l'instrument GOLF entre 1996 et 1998. Les figures de droite détaillent certaines régions du spectre de gauche

A l'instar d'une peau de tambour, le Soleil

≪

vibre

≫

selon une combinaison des modes p et g dont il est le siège, et sa luminosité varie en conséquence. Le spectre représenté sur la figure 3 a été obtenu par une analyse spectrale des variations temporelles de la luminosité du Soleil, entre avril 1996 et juin 1998.

18 - Dans quelles bandes spectrales s'attend-on à trouver les modes p d'une part et le mode g d'autre part? Quels modes sont les plus visibles sur la figure 3? Les données expérimentales sont le résultat d'une observation de la surface du soleil, proposer une explication pour cette différence de visibilité. Commenter la cohérence entre les données expérimentales et les résultats théoriques obtenus dans cette partie.

FIN DE LA PARTIE II

III. - Modèle polytropique du Soleil

Nous cherchons dans cette dernière partie à estimer les conditions de température, pression et densité régnant au centre du Soleil, région encore inaccessible à tout moyen d'observation. On utilise à nouveau les coordonnées sphériques (

r, θ, φ

) et on note

p(r)

la pression,

ρ(r)

la masse volumique et

g(r)

le champ gravitationnel à une distance

r

du centre de l'étoile (à symétrie sphérique). La masse de gaz à l'intérieur d'une sphère de rayon

r

est notée

M(r)

19 - En appliquant le théorème de Gauss, exprimer $g(r)$ en fonction de $𝒢$ et $M(r)$ . Rappeler l'équation de la statique des fluides que l'on peut écrire pour cette étoile.

On suppose que le gaz vérifie une équation d'état dite polytropique, s'écrivant sous la forme

p = Kρ^(1 + 1/n)

où

K

est une constante et

n

est l'indice polytropique du gaz (plasma) constituant le Soleil. On définit les deux grandeurs adimensionnées

Ψ

ξ

par

ρ = ρ_c Ψ^n

, où

ρ_c

est la densité au centre du Soleil et

r = r_0 ξ

où

r_0

est un rayon caractéristique.

20 - Vérifier que la pression s'écrit sous la forme $p = p_c Ψ^(n + 1)$ , on donnera l'expression de $p_c$ en fonction de $K, ρ_c$ et $n$ .
$21$ - Etablir la relation $(dM)/(dr) = 4πr^2 ρ$ .
22 - Indiquer les valeurs prises par la fonction $Ψ$ au centre et à la surface du Soleil, dont on néglige l'atmosphère. En utilisant les trois questions prédentes montrer que, par un choix astucieux de $r_0$ , la fonction $Ψ$ obéit à l'équation différentielle dite de Lane-Emden,

1/(ξ^2)d/(dξ)(ξ^2(dΨ)/(dξ)) + Ψ^n = 0

On déterminera l'expression de

r_0

en fonction de

n, K, 𝒢

ρ_c

.
L'équation de Lane-Emden peut être résolue numériquement pour une valeur donnée de l'indice polytropique. On peut donc calculer numériquement son premier zéro

ξ_s

, c'est-à-dire la première valeur de

ξ

où la fonction

Ψ(ξ)

s'annule. On peut ensuite calculer numériquement

Ψ_s^'

la valeur de la dérivée de

Ψ(ξ)

ξ_s

23 - On suppose connus la masse $M_⊙ = M(ξ_s)$ et le rayon $R_⊙ = r_0 ξ_s$ du Soleil. Montrer que si l'on considère que la masse du Soleil est le produit de son volume par sa masse volumique moyenne $ρ¯$ , l'équation d'équilibre hydrostatique permet d'obtenir sa masse volumique centrale $ρ_c$ que l'on exprimera en fonction de $ξ_s, Ψ_s^'$ et $ρ¯$ .
24 - On modélise le Soleil par un polytrope d'indice $n = (10)/3$ . La résolution de l'équation de Lane-Emden donne $ξ_s = (26)/3$ et $- (ξ_s)/(3Ψ_s^') = 7 \times 16 = 112$ . Sachant que dans le cas du Soleil $K = 4 \times 10^9 SI$ , calculer la valeur de $ρ_c$ , puis en utilisant la figure 4 celle de $p_c$ pour le Soleil.
$25$ - Pour évaluer la température centrale, on suppose maintenant que le plasma solaire est un gaz parfait, constitué de protons, de noyaux d'hélium 4 et d'électrons (on néglige la présence des autres éléments). On considère que la fraction massique d'hélium est $Y = 28%$ . Montrer que la neutralité électrique impose $x_e = x_p + 2x_(He)$ , où $x_p$ désigne la fraction en nombre de protons, $x_e$ celle en électrons et $x_(He)$ celle en noyaux d'hélium. En déduire que la masse molaire du mélange est donnée par $ℳ = 4/(8 - 5Y)ℳ_p$ , en justifiant les éventuelles approximations réalisées. En déduire la température centrale du Soleil selon ce modèle.

Le Soleil tire son énergie de deux cycles de réaction : le cycle PP (pour proton-proton) domine si la température centrale est inférieure à 20 MK et le cycle CNO (pour Carbone-Azote-Oxygène) qui domine pour les températures supérieures.

$26$ - Quelle est la nature de ces réactions? Quel est le cycle dominant dans le Soleil?

FIN DE LA PARTIE III

Données

Si un vecteur $A⃗$ se décompose dans la base cylindrique locale ( $uˆ_r, uˆ_θ, uˆ_z$ ) sous la forme $A⃗ = A_r uˆ_r + A_θ uˆ_θ + A_z uˆ_z$ , son rotationnel est donné par

rot^(\to-)A⃗ = (1/r(\partialA_z)/(\partialθ) - (\partialA_θ)/(\partialz))uˆ_r + ((\partialA_r)/(\partialz) - (\partialA_z)/(\partialr))uˆ_θ + 1/r((\partial(rA_θ))/(\partialr) - (\partialA_r)/(\partialθ))uˆ_z

Dans la base cylindrique locale ( $uˆ_r, uˆ_θ, uˆ_z$ ), le gradient d'un champ scalaire $φ(r, θ, z)$ s'écrit sous la forme

gradφ^(\to-) = (\partialφ)/(\partialr)uˆ_r + 1/r(\partialφ)/(\partialθ)uˆ_θ + (\partialφ)/(\partialz)uˆ_z

Constante des gaz parfaits : $R ≃ (25)/3 J \cdot mol^(- 1) \cdot K^(- 1)$ ;
Perméabilité magnétique du vide : $μ_0 = 4π \cdot 10^(- 7) T \cdot m \cdot A^(- 1)$ ;
Constante de Stefan-Boltzmann : $σ = 6 \cdot 10^(- 8) W \cdot m^(- 2) \cdot K^(- 4)$
Constante de gravitation : $𝒢 = 6, 7 \cdot 10^(- 11) m^3 \cdot kg^(- 1) \cdot s^(- 2)$ ;
Masse molaire du proton : $ℳ_p = 1, 0 \cdot 10^(- 3) kg \cdot mol^(- 1)$
Pour le Soleil :
masse : $M_⊙ = 2 \cdot 10^(30) kg$
rayon : $R_⊙ = 7 \cdot 10^8 m$
température de surface : $T_s = 5, 7 \cdot 10^3 K ≃ 1000^(1/4) \cdot 10^3 K$

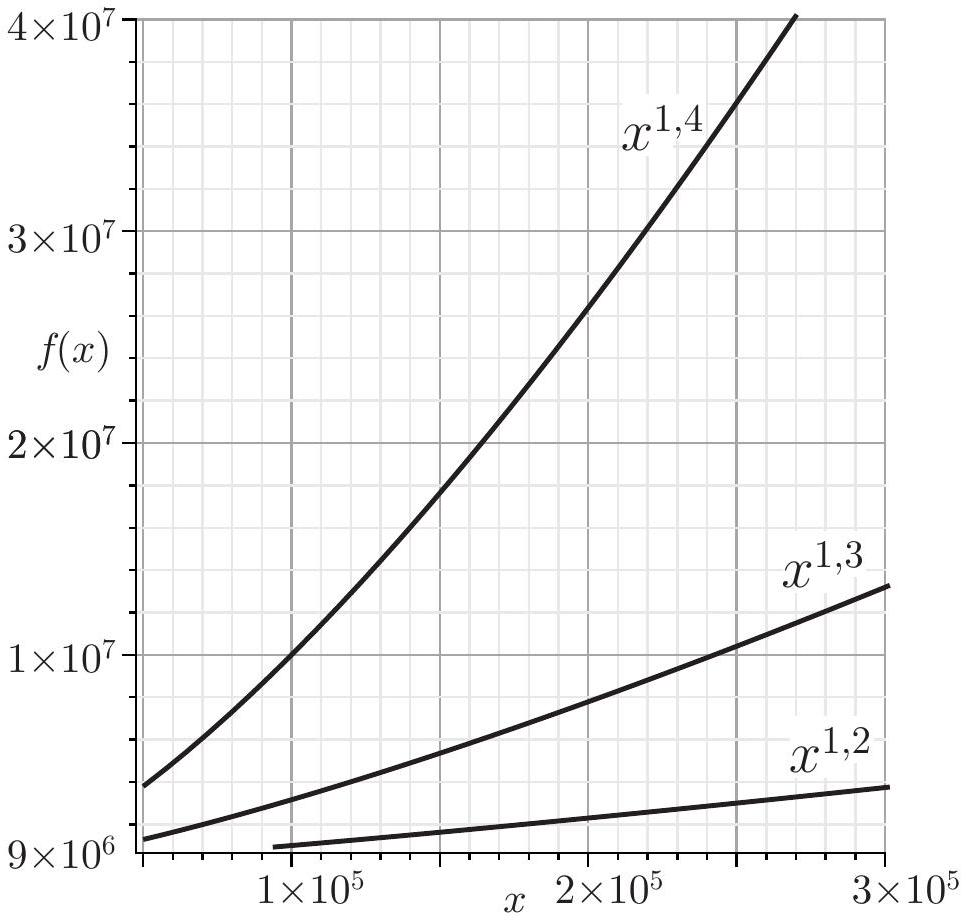

Figure 4 - Représentation graphique des fonctions

f(x) = x^(1, 2); x^(1, 3)

x^(1, 4)

Questions fréquentes

4 questions

Sur quels chapitres porte l'épreuve Mines physique 2 PC 2017 ?

Le sujet, centré sur le Soleil, mobilise l'électromagnétisme (force de Laplace, théorème d'Ampère), les ondes acoustiques et mécaniques, ainsi que la statique des fluides et la thermodynamique du gaz parfait.

Quelles erreurs le jury a-t-il le plus relevées sur Mines physique 2 PC 2017 ?

Des applications numériques inabouties faute de calculatrice, un manque de rigueur en magnétostatique et des confusions entre onde stationnaire et onde progressive.

L'épreuve Mines physique 2 PC 2017 se fait-elle sans calculatrice ?

Oui, la calculatrice était interdite, une nouveauté pour l'épreuve de physique en 2017, ce qui a rendu les applications numériques plus exigeantes.

Le sujet Mines physique 2 PC 2017 est-il difficile ?

Sa longueur raisonnable a permis à la plupart des candidats d'aborder presque toutes les questions, mais le rapport relève de nombreuses erreurs de rigueur sur la majorité d'entre elles.

Pas de description pour le moment

Commentaires• Mines Physique 2 PC 2017

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...
