Présentation du sujet

Difficile
Détection des ondes gravitationnelles avec l'interféromètre Virgo : optique, bruit sismique et asservissement
Afficher ou masquer la section

Le problème étudie le principe et les caractéristiques instrumentales de l'interféromètre Virgo, conçu pour détecter les ondes gravitationnelles. La première partie décrit le principe optique de l'interféromètre et définit sa sensibilité. La deuxième partie, mêlant physique et sciences de l'ingénieur, traite la réduction du bruit de fond sismique d'un facteur de dix milliards. La troisième partie porte sur le contrôle global de l'instrument, à travers l'élaboration d'un signal d'erreur et l'asservissement en position des miroirs.

  1. 11 - Principe de l'expérienceDécrit le principe optique de l'interféromètre de Michelson et définit sa sensibilité pour la détection des ondes gravitationnelles.
  2. 22 - Réduction du bruit de fond sismiqueÉtudie, en physique et sciences de l'ingénieur, l'atténuation du bruit sismique par un facteur 10^10 à travers plusieurs configurations de filtrage (pré-isolation, contrôle inertiel).
  3. 33 - Contrôle globalÉlabore un signal d'erreur et analyse un asservissement en position des miroirs, reliant fréquence du laser et position des pièces optiques.

Difficile. Le rapport indique que le problème est apparu long, sans question vraiment difficile dans les deux premières parties, mais de difficulté soutenue.

L'épreuve en chiffres

Moyenne 9,44 / 20 · écart-type 4,13 · 672 copies · où vous situez-vous ?
Afficher ou masquer la section
Moyenne
9,44/ 20
Écart-type
4,13
Copies
672
moyenne 9,4405101520
Deux tiers des copies environ (moyenne ± écart-type)

Votre note sur 20 à ce sujet, en conditions de concours.

Source : rapport du jury. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

5 erreurs relevées
Rédaction trop lacunaire · Phénomène quasi-statique mal acquis · Commentaires physiques incongrus
Afficher ou masquer la section

Le sujet équilibre physique et sciences de l'ingénieur, et les meilleures notes reviennent aux candidats performants dans les deux domaines. Le jury regrette une rédaction souvent trop lacunaire, oubliant d'annoncer le but d'un calcul ou de commenter un résultat, alors qu'une expression fluide et une réflexion logique sont essentielles.

Les erreurs les plus sanctionnées

  1. 1
    Rédaction trop lacunaire

    De nombreux points ont été perdus faute d'annoncer le but d'un calcul ou de commenter les résultats obtenus.

    « Trop de points ont été perdus à cause d’une ré daction trop lacunaire »
  2. 2
    Phénomène quasi-statique mal acquisI.1

    La notion de phénomène quasi-statique n'est globalement pas acquise par les candidats.

    « La notion de phénomène quasi-statique n’est globalement pa s acquise »
  3. 3
    Commentaires physiques incongrusI.6

    Même dans les bonnes copies, les commentaires sur une application numérique montrant une faible perturbation ont souvent été incongrus.

    « Les commen taires ont très souvent été incongrus, même dans les bonnes copies »
  4. 4
    Confusion entre poids et fonction de rappelII.3

    Près de la moitié des copies conserve au poids un rôle de fonction de rappel qu'il n'a pas dans ce système.

    « Près de la moitié des copies a gardé au poids une fonction de ra ppel »
  5. 5
    Approche purement calculatoire sans analyse physiqueII.8

    Certains candidats se contentent d'une approche calculatoire en oubliant toute analyse physique et mécanique du résultat.

    « les candidats se contentant d’une approche purement calculatoire oublia nt toute analyse physique et mécanique »

Ce qui a été bien réussi

  • La très grande majorité des candidats ont traité le problème linéairement, ce qui leur a été profitable.
  • La première question de la partie II, très proche du cours, n'a pas posé de difficulté sauf pour des copies vraiment très faibles.
  • La question 3 de la partie III a été bien traitée dans l'ensemble.

Conseils du jury

  • Traiter le problème dans l'ordre proposé : cela a été profitable à la très grande majorité des candidats.
  • Toujours annoncer le but d'un calcul et commenter les résultats obtenus.
  • Ne pas se contenter d'une approche calculatoire : analyser physiquement les résultats trouvés.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

COMPOSITION DE PHYSIQUE ET SCIENCES DE L'INGÉNIEUR

(Durée : 4 heures)

L'utilisation des calculatrices est autorisée pour cette épreuve.
L'expérience Virgo
Réduction de certaines causes de bruit de fond

Introduction

La théorie de la relativité générale prédit l'existence d'ondes gravitationnelles générées par des masses accélérées. Ces ondes se propagent à la vitesse de la lumière c.
L'expérience franco-italienne « Virgo » tente de les mettre en évidence par les variations de chemin optique qu'elles engendrent : un gigantesque interféromètre, avec des bras de 3 km de long, doit pouvoir mesurer des variations de longueur relatives de l'ordre de 10^(− 21), à des fréquences typiques d'ondes gravitationnelles, qui sont de l'ordre de 1 kHz . L'expérience vise à être sensible dans toute la gamme de fréquences comprises entre 10 Hz et 10 kHz .
Une telle précision de mesure n'est pas facile à atteindre. On étudie dans ce problème quelques phénomènes parasites qui peuvent gêner la mesure et les méthodes utilisées pour réduire leur influence.

Données numériques et formulaire :

Constante de Planck, h = 6, 62 × 10^(− 34) J ⋅ s; Constante de Boltzmann, k_B = 1, 38 × 10^(− 23) J ⋅ K^(− 1); Vitesse de la lumière, c = 3, 00 × 10^8 m ⋅ s^(− 1); Champ de gravitation, g = 9, 81 m ⋅ s^(− 2)
Tous les coefficients de réflexion et de transmission concernent les amplitudes de l'onde lumineuse.

1. Principe de l'expérience

Préliminaire

La taille exceptionnellement grande du dispositif interférométrique conduit à s'interroger sur l'homogénéité des effets de l'onde gravitationnelle puis sur les variations temporelles des chemins optiques qu'elle induit.
Q 1.1 Compte tenu des caractéristiques indiquées dans le préambule, montrer qu'une onde gravitationnelle a une amplitude uniforme sur l'ensemble de l'interféromètre. À quelle condition sur la période T_(og) d'une telle onde peut-on considérer que les perturbations induites par l'onde gravitationnelle sont quasi-statiques?

Interféromètre de Michelson

On considère l'interféromètre représenté figure 1. Les miroirs A1 et A2, parfaitement réfléchissants, ont des coefficients de réflexion en amplitude r_1 et r_2 égaux à -1 . La lame séparatrice semi-réfléchissante est supposée sans pertes; pour un faisceau lumineux incident à 45^∘, le coefficient de transmission en amplitude t_s est indépendant du sens de la traversée, de valeur t_s = 1/√2; toujours pour les amplitudes, le coefficient de réflexion « avant» (côté source) r_s est l'opposé du coefficient de réflexion «arrière» (côté miroir A1) r_s^′, avec r_s = − 1/√2 et r_s^′ = 1/√2. On désigne par l_1 et l_2 les longueurs des bras de l'interféromètre, séparatrice - miroir A1 et séparatrice - miroir A2.

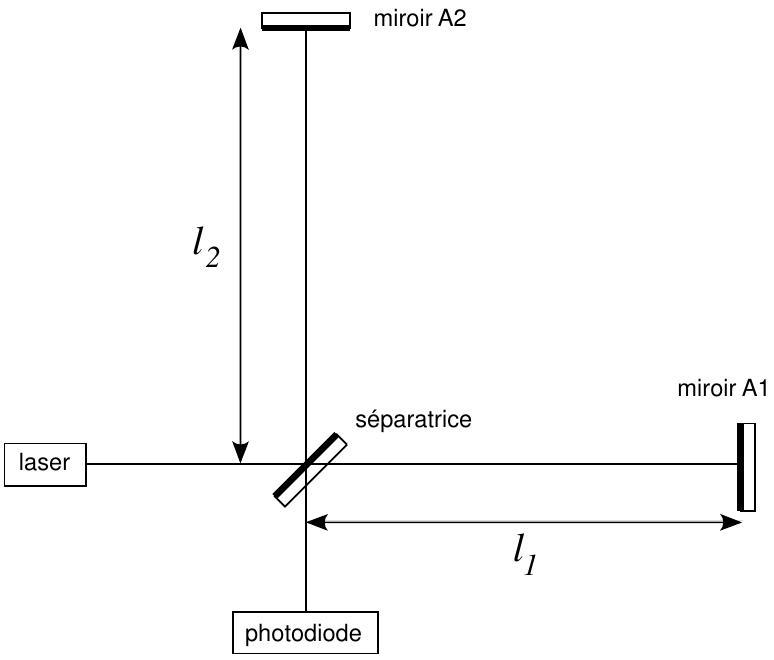

Figure 1 : Interféromètre de Michelson
L'onde incidente produite par un laser est monochromatique ; en tout point du dispositif, l'onde se propage dans le vide et sera décrite par une onde plane scalaire; en notation complexe, son amplitude sera choisie, avec origine au niveau de la séparatrice, de la forme a_i expi(ω_L t − kx) pour une direction de propagation selon Ox, avec k = ω_L/c.
Q 1.2 Déterminer l'amplitude a_(out) de l'onde sortant vers la photodiode en fonction de celle de l'onde incidente a_(in), de k, l_1 et l_2.
Q 1.3 Exprimer la puissance P_(out) du faisceau sortant en fonction de la puissance d'entrée P_(in). Montrer que cette expression se met sous la forme :
P_(out) = P_(in)sin^2 k(l_1 − l_2).
L'onde gravitationnelle, détectable par l'interféromètre, provoque un léger changement des longueurs des bras; les longueurs deviennent l_1 + 1/2h_(og)l_1 et l_2 − 1/2h_(og)l_2 où h_(og) caractérise l'amplitude de l'onde gravitationnelle. Comme ordre de grandeur, on prendra h_(og) = 10^(− 21) pour une fréquence de 1 kHz . Le dispositif expérimental doit donc être sensible aux variations de longueur relatives correspondantes.
Q 1.4 Montrer que, lors du passage d'une onde gravitationnelle, la puissance de sortie varie de δP_(grav) donné par :
δP_(grav) = 1/2P_(in)kh_(og)(l_1 + l_2)sin2k(l_1 − l_2).
Q 1.5 On pose α_0 = 2k(l_1 − l_2). Déterminer les valeurs de α_0 pour lesquelles le signal |δP_(grav)| est maximal.
Q 1.6 Calculer numériquement la valeur maximale de |δP_(grav)| pour une expérience de laboratoire utilisant un interféromètre avec des bras de 1 m de longueur, le laser fournissant une puissance de 20 watts à la longueur d'onde 1, 06μ m. Commenter le résultat obtenu.

Bruit statistique de photons

Le faisceau de sortie est constitué de photons chacun d'énergie hν où ν est la fréquence de l'onde laser et h la constante de Planck. Sa détection s'effectue à l'aide d'une photodiode qui compte les photons reçus avec un facteur d'efficacité η, avec 0 < η < 1. Soit N le nombre de photons détectés durant un intervalle de temps Δt.
Pour une puissance P_(out) du faisceau de sortie et une durée de comptage Δt données, ce nombre N est une grandeur possédant des fluctuations statistiques dont l'écart-type σ_(ph) est relié à la valeur moyenne ⟨N⟩ par la propriété σ_(ph) = √(⟨N⟩).
Q 1.7 Exprimer ⟨N⟩ en fonction de P_(out).
Q 1.8 À la fluctuation statistique de N, en l'absence d'effet gravitationnel, on peut associer une fluctuation équivalente de P_(out) dont l'écart-type est noté δP_(shot). Évaluer δP_(shot) en fonction de P_(out), à l'aide de h, ν, Δt et η. Exprimer alors δP_(shot) en fonction de P_(in).
Q 1.9 En déduire la valeur du rapport «signal sur bruit » |δP_(grav)|/δP_(shot). Pour quelles valeurs de k(l_1 − l_2) est-elle maximale? À quel réglage de l'interféromètre cela correspond-il? Préciser alors les valeurs de P_(out) et de δP_(grav); commenter brièvement le résultat.
Q 1.10 On définit la sensibilité de l'interféromètre comme la valeur h_(shot) de h_(og) correspondant à un rapport signal sur bruit de 1 . Exprimer h_(shot) en fonction de h, c, η, Δt, P_(in), λ = c/ν, l_1 et l_2.
Q 1.11 Pour détecter les variations temporelles de h_(og)(t), Δt doit être inférieur aux périodes utiles. Soit f = 1/Δt la fréquence d'échantillonnage. Dans l'expérience de laboratoire envisagée en 1.6, exprimer h_(shot) en fonction de f et l'évaluer avec η = 0, 8 et pour f allant de 10 Hz à 10 kHz . Quelle conclusion peut-on en tirer compte tenu du but à atteindre?

Amélioration du système optique

Une première amélioration possible pour se rapprocher de la sensibilité souhaitée consiste à allonger les bras de l'interféromètre; celui de l'expérience Virgo a des bras de 3 km .
On modifie de plus le système optique de chaque bras en y formant une «cavité optique » par adjonction, près de la séparatrice, de miroirs B1 et B2, partiellement réfléchissant et identiques; leur coefficient de réflexion, côté séparatrice, r est réel positif; celui, côté miroir A1 ou A2, en est l'opposé, soit r^′ = − r. Ces miroirs sont supposés sans pertes avec r^2 + t^2 = 1 où t est leur facteur de transmission. La distance entre les miroirs, sensiblement la même dans chaque bras, est notée d (figures 2 et 3 ).

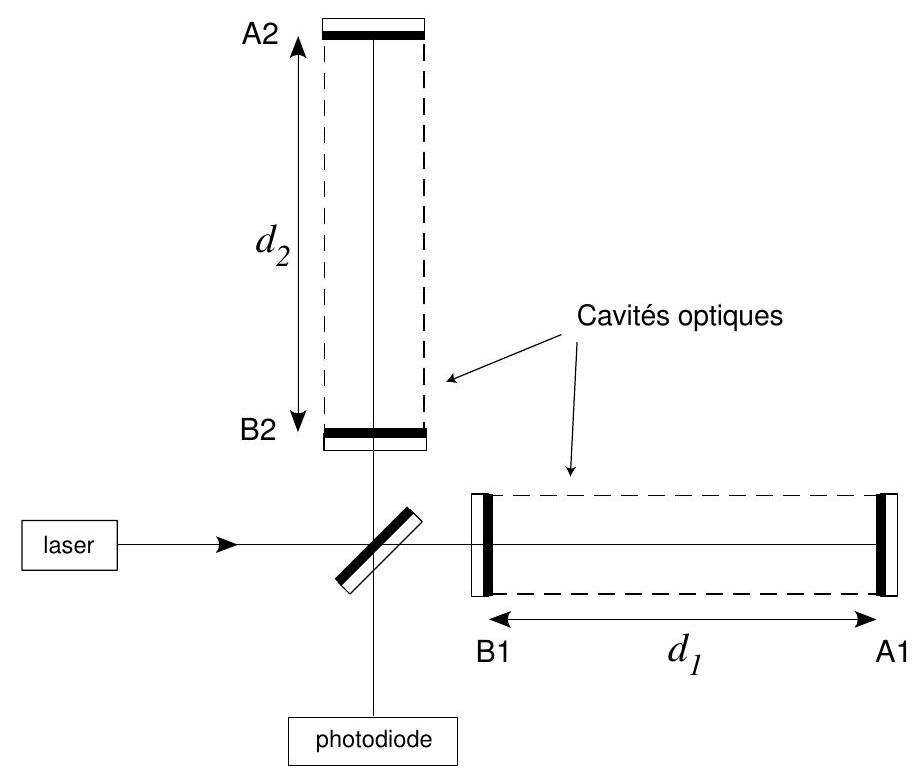

Figure 2 : Interféromètre avec cavité optique dans chaque bras

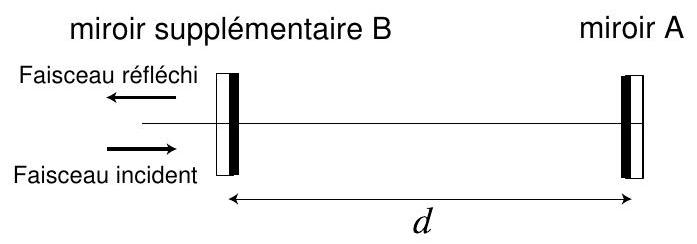

Figure 3 : Cavité optique
On admettra que, dans chaque bras, le système constitué des deux miroirs en regard est équivalent à un miroir unique dont le coefficient de réflexion global pour l'onde venant de la séparatrice est donné par :
r_(FP) = (r − exp(− 2ikd))/(1 − rexp(− 2ikd))
Q 1.12 Montrer que |r_(FP)| = 1; interpréter ce résultat. On pose β = 2kd; quelle est la périodicité de r_(FP)(β) ?
Q 1.13 On pose r_(FP) = exp(− iφ). Montrer que (dφ)/(dβ) = (1 − r^2)/((1 − r)^2 + 4sin^2(β/2)). Quelle est la variation de φ pour β allant de − π + p2π à π + p2π, p entier? Exprimer (dφ)/(dβ)|_(β = p2π); l'évaluer numériquement pour r = 0, 98. Calculer de même (dφ)/(dβ)|_(β = p2π ± π).
On s'intéresse à la variation de la phase de l'onde réfléchie produite par une modification δd de la distance d due à l'onde gravitationnelle. On règle pour cela les systèmes optiques des bras à β = p2π, p entier.
Q 1.14 Montrer que ce système optique est alors équivalent à une longueur de bras d'un interféromètre simple que l'on précisera. Calculer cette longueur équivalente pour d = 3 km et r = 0, 98. Quelle est l'amélioration de sensibilité par rapport à l'appareil de laboratoire dont les bras ont une longueur de 1 m ?
Q 1.15 Le maximum de sensibilité de l'interféromètre est obtenu lorsqu'il est réglé pour une puissance de sortie nulle. Où part l'essentiel de l'énergie lumineuse entrée dans l'interféromètre?
Il est possible de la «recycler» pour augmenter la puissance lumineuse dans l'appareil. Avec un recyclage d'un facteur 100, atteint-on la sensibilité souhaitée?

2. Réduction du bruit de fond sismique; le super-atténuateur

Afin de déceler des valeurs de h_(og) de l'ordre de 10^(− 21), une réduction du bruit sismique d'au moins un facteur 10^(10) est nécessaire. Pour cela, chaque composant optique de Virgo est suspendu à un système anti-sismique, appelé «Super-Atténuateur » ; on se propose d'étudier dans cette partie l'atténuation des mouvements horizontaux.

Principe

On considère le pendule simple, modélisé figure 4, constitué d'une masse M suspendue par un fil de longueur L. Le point de suspension, attaché au sol, est soumis, par rapport au référentiel R_G(x⃗_G, y⃗_G, z⃗_G) galiléen fixe, à un déplacement horizontal d'origine sismique x_0(t). Soit R_S(x⃗_S, y⃗_S, z⃗_S) le référentiel lié au sol et en translation selon x⃗_G par rapport à R_G.

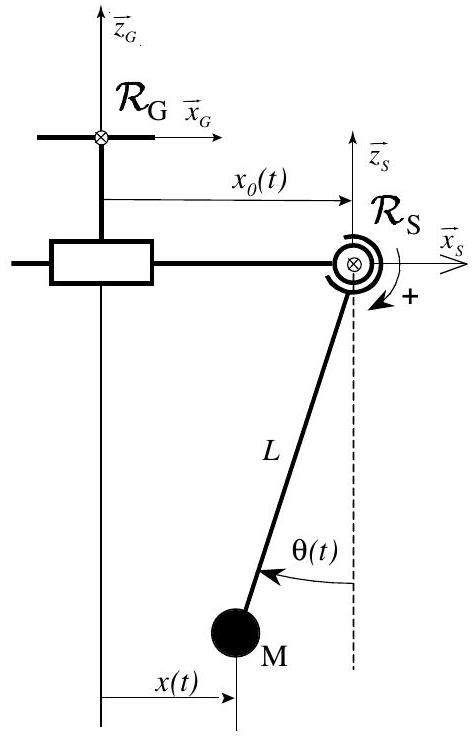

Figure 4 : Pendule simple
Q 2.1 Écrire l'équation du mouvement angulaire du pendule dans R_S; la linéariser en effectuant l'hypothèse de petits mouvements angulaires.
Q 2.2 En déduire l'équation différentielle reliant le déplacement x(t) de la masse M à celui x_0(t) du sol. En déduire la fonction de transfert du pendule P(p) = (x(p))/(x_0(p)). Interpréter le résultat.

Pré-isolation

Le «Super-Atténuateur » comporte un ensemble de pendules en série constituant un filtre (figure 5a), ce qui permet d'obtenir l'atténuation souhaitée dans la gamme de fréquence utile. La chaîne de pendules possède néanmoins des résonances internes dans la gamme de fréquence [0, 2 Hz, 0, 5 Hz]. Les mouvements sismiques sont amplifiés à ces fréquences de résonance et peuvent engendrer de grandes oscillations des miroirs. Afin d'atténuer l'intensité de ces vibrations, la chaîne de pendules est suspendue à un pré-isolateur, tripode dont les pieds identiques sont des pendules inversés (figure 5b).
On limite l'analyse à un seul pendule inversé, représenté figure 6. L'effet du poids est contrebalancé par un couple de rappel élastique Γ⃗ = − Cθy⃗_S produit au niveau de l'articulation par un joint élastique, conduisant à une position d'équilibre verticale. On considère dans un premier temps que la tige de longueur l est sans masse.
Q 2.3 Écrire, dans le référentiel R_S lié au sol, l'équation du mouvement angulaire du pendule. En déduire, dans le cas de faibles amplitudes angulaires, l'équation différentielle reliant dans R_G le déplacement x(t) de la masse M à celui x_0(t) du sol.

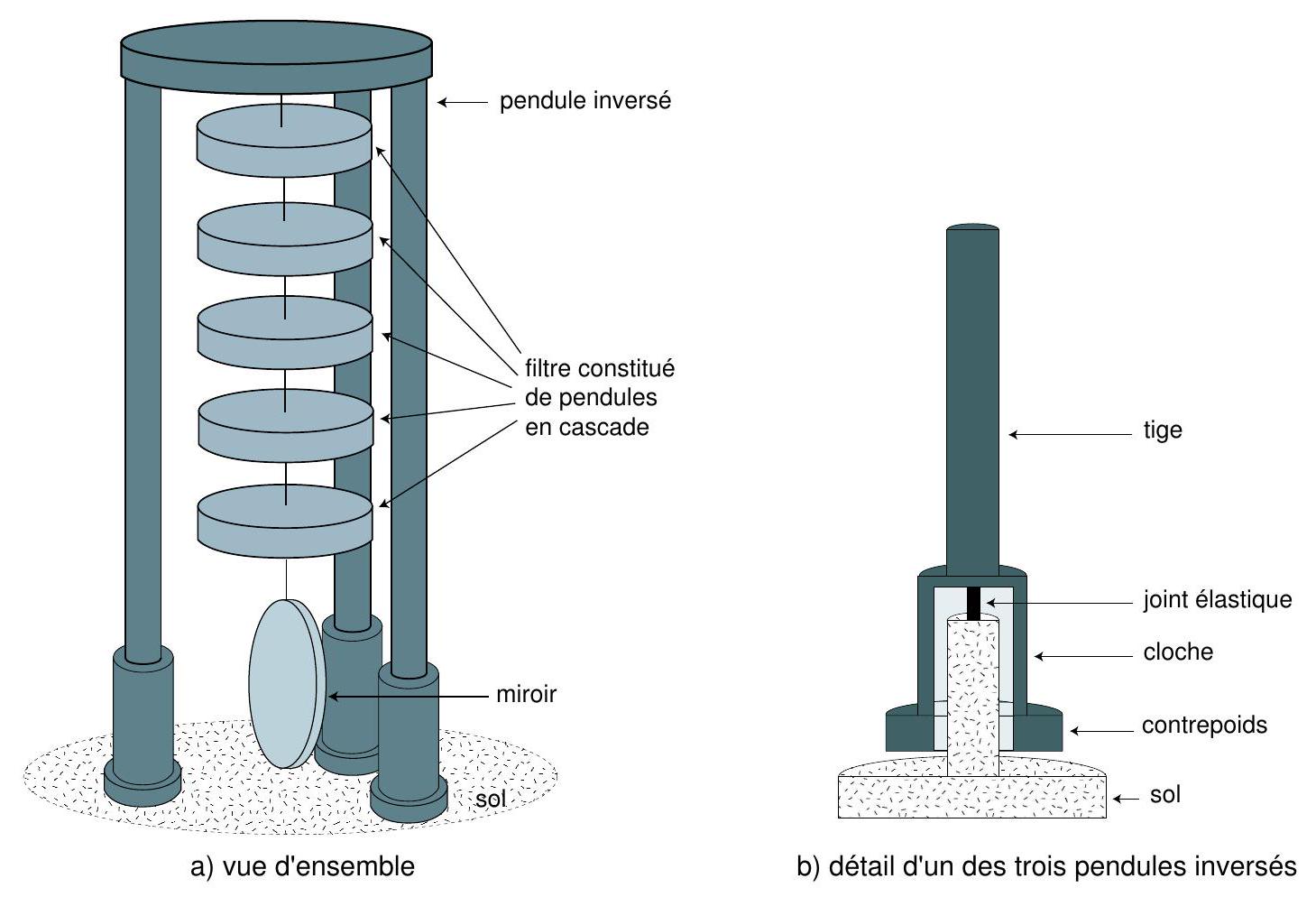

Figure 5 : Super-Atténuateur

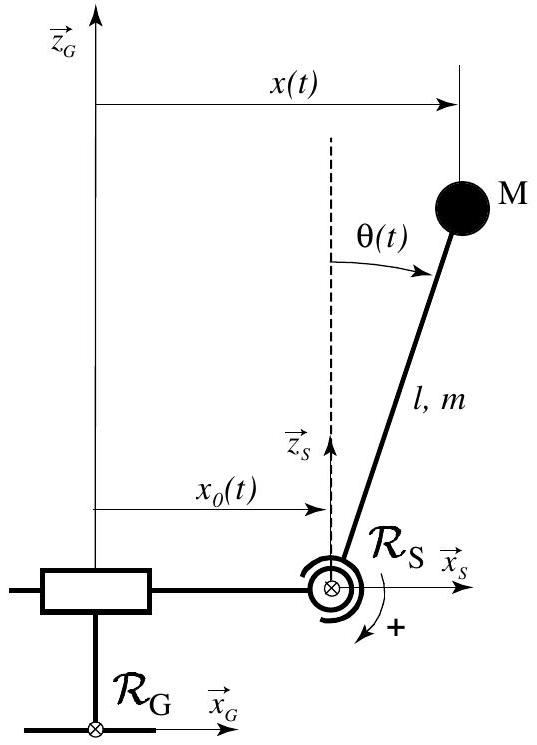

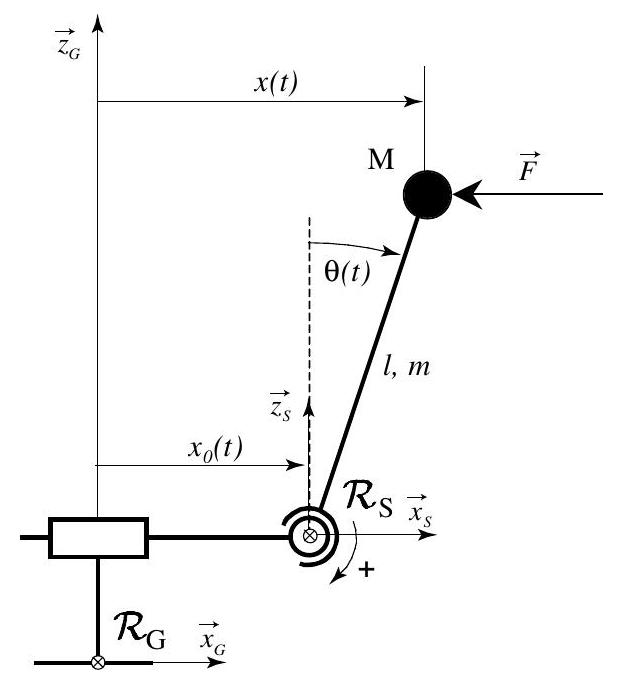

Figure 6 : Pendule inversé
Q 2.4 Donner l'expression de la fonction de transfert du pendule inversé I(p) = (x(p))/(x_0(p)). Comment choisir les paramètres pour diminuer la pulsation de résonance? Calculer C afin d'obtenir une fréquence de résonance de 30 mHz . Calculer l'atténuation (en dB) au niveau de la première fréquence de résonance de la chaîne pendulaire voisine de 0, 2 Hz. On donne : M = 420 kg, l = 6 m.
La masse m de la tige n'est plus négligée. On désigne par J le moment d'inertie de l'ensemble masse plus tige par rapport à l'axe de rotation et par a la distance de son centre d'inertie G à cet axe.
Q 2.5 Montrer que, dans R_S, le moment par rapport à l'axe des forces d'inertie est égal à celui d'une force unique − M_(tot)x¨_0 x⃗_S appliquée en G, avec M_(tot) = M + m. Écrire l'équation du mouvement du pendule dans R_S et la linéariser. En déduire la nouvelle fonction de transfert I^′(p) = x(p)/x_0(p).
Q 2.6 Calculer lim_(ω → ∞)I^′(jω) en fonction de m, M et l, le moment d'inertie de la tige par rapport à l'axe de rotation étant 1/3ml^2. Esquisser le diagramme asymptotique de I^′(jω) et en déduire les propriétés de ce pendule.
Le comportement à haute fréquence du pendule inversé, étudié précédemment, est indésirable. Pour palier ce problème, on munit le pendule d'un contrepoids en dessous de la liaison sphérique (figure 5b). On arrive ainsi par un choix judicieux à reporter les effets indésirables au-delà de la bande de fréquences à atténuer [0, 2 Hz, 5 Hz].

Contrôle inertiel

Avec ces diverses améliorations, le «Super-Atténuateur » constitue un atténuateur passif des vibrations sismiques très performant dans la gamme de fréquence utile. Cependant, à basse fréquence, les vibrations sismiques, amplifiées par les résonances internes, engendrent des déplacements des miroirs trop importants pour être corrigés par le contrôle global du système étudié dans la partie 3. Un contrôle local est donc réalisé pour réduire ces vibrations. On reprend les notations et hypothèses des questions 2.3 et 2.4. La masse de la tige est négligée. Un actionneur relié au sol exerce un effort de contrôle F⃗ = − Fx⃗_S sur le sommet du pendule inversé (figure 7).
Figure 7 : Pendule inversé soumis à un effort de contrôle
Q 2.7 Montrer que le mouvement du pendule inversé est régi par l'équation :
x(p) = I(p)[x_0(p) − αF(p)]
et exprimer α en fonction des données du problème.
En plus de l'actionneur, on implante sur le sommet du pendule inversé un capteur dont la sortie pilote l'actionneur. On étudie tout d'abord le cas où le capteur mesure l'écart entre les positions de la masse et du sol (figure 8). Pour améliorer l'atténuation, l'effort est du type :
F(t) = + ηd/(dt)[x(t) − x_0(t)].

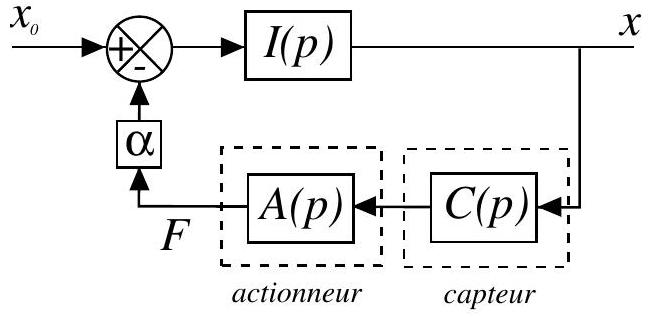

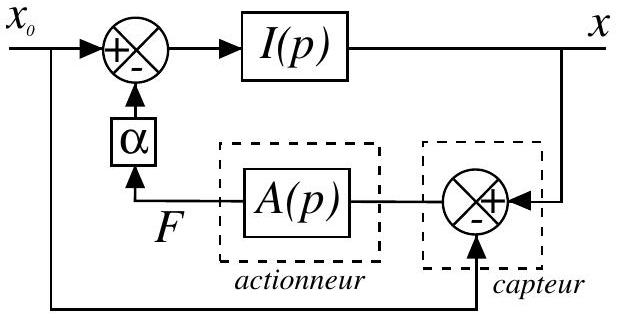

Figure 8 : Boucle de rétroaction pour un capteur de position
Q 2.8 Exprimer la fonction de transfert A(p) de l'actionneur, puis la fonction de transfert G(p) = x(p)/x_0(p). Quelle est l'influence de η sur l'amortissement des résonances du «SuperAtténuateur » ? Montrer l'influence de η en donnant l'allure du diagramme asymptotique de Bode du gain pour différentes valeurs de ce paramètre. Que peut-on en déduire concernant l'atténuation des effets des mouvements sismiques lorsque η → ∞.
On considère maintenant le cas où le capteur est un accéléromètre fixé sur le sommet du pendule inversé (figure 9) et donnant un signal proportionnel à d^2 x/dt^2.
Figure 9 : Boucle de rétroaction pour un capteur d'accélération
Q 2.9 Exprimer la fonction de transfert C(p) du capteur, puis la fonction de transfert A(p) permettant d'obtenir un effort de contrôle «visqueux» de la forme :
F(t) = + η(dx(t))/(dt).
Q 2.10 Déterminer la nouvelle fonction de transfert G(p) = x(p)/x_0(p). Étudier l'influence de η. Donner les avantages de ce contrôle par rapport au contrôle utilisant un capteur de position.
Q 2.11 Justifier l'intérêt d'ajouter dans l'effort un terme proportionnel à x.

3. Contrôle global

Une fois les bruits atténués, on souhaite concevoir un système d'asservissement propre à amener et maintenir le système dans sa position de fonctionnement optimale : cavités optiques des bras en résonance et Michelson avec puissance de sortie nulle. Cet asservissement, appelé contrôle global, est réalisé en agissant à la fois sur la fréquence du laser et sur la position des composants optiques du système. Il nécessite plusieurs signaux de commande construits à partir de plusieurs signaux d'erreur. On analyse une méthode de construction d'un tel signal d'erreur permettant soit l'asservissement du laser soit un asservissement de position.

Création d'un signal d'erreur

Q 3.1 On souhaite asservir la fréquence du laser et les différentes cavités de l'expérience. Dans un cas général où l'on dispose d'un signal V(ω_L) dépendant de la pulsation ω_L du laser, on peut envisager de construire un signal d'erreur ε(ω_L) = V(ω_L) − V(ω_0) et d'asservir la cavité interne du laser à partir de ce signal pour qu'il oscille à ω_0. Peut-on utiliser pour cela directement un signal continu V(ω_L) qui passe par un extremum pour ω_L = ω_0 ?
Q 3.2 Pour asservir malgré tout le laser à la pulsation ω_0 en utilisant un signal V(ω_L) extrémal pour ω_L = ω_0, une solution est de moduler la fréquence ω_L du laser selon la loi ω_L = ω_C + acos(Ωt) avec la condition Ω/a≪1. Cette condition implique que ω_L varie suffisamment lentement pour que l'on puisse utiliser la même fonction ω_L ↦ V(ω_L). On mesure à l'aide d'un détecteur adéquat l'amplitude ε_Ω de la composante de V à la pulsation Ω.
Développer V(ω_L) au second ordre autour de l'extremum, et montrer que ε_Ω est proportionnel à a(ω_C − ω_0). Peut-on asservir le laser sur ce signal d'erreur? Quel est l'inconvénient de cette méthode si la largeur de la résonance est très étroite?
Q 3.3 On utilise en pratique une méthode un peu différente. On module la phase de l'onde incidente, ce qui donne à l'entrée de la cavité ( x = 0 ) : E_(inc) = E_0 expi(ω_L t + bsinΩt) avec b≪1.
Montrer, en développant cette expression au premier ordre en b que ce signal se décompose en une « porteuse» de pulsation ω_L et deux « bandes » latérales de pulsations ω_L ± Ω.
À d fixé, le coefficient de réflexion r_(FP) = exp(− iφ) de la cavité optique (cf. expression (1) et 1.13) dépend de ω_L par l'intermédiaire de β(ω_L) = 2kd = 2ω_L d/c. On choisit Ω tel que β(ω_L ± Ω) soit proche de p_0 2π ± π, p_0 entier.
Q 3.4 Montrer à l'aide des résultats numériques de 1.14, que l'on peut prendre r_(FP)(ω_L ± Ω) ≃ 1. Établir alors l'expression au niveau du miroir B de l'onde réfléchie par la cavité en fonction de E_0, b, ω_L, Ω, t et φ(ω_L).
Q 3.5 Montrer que, pour une puissance incidente P_i, la puissance réfléchie P_r comporte une composante P_Ω à la pulsation Ω donnée par :
P_Ω(ω_L) = − 2bP_i sin(Ωt)sinφ(ω_L).
La figure 10 montre le fonctionnement du système; le signal proportionnel à la puissance de l'onde réfléchie par la cavité optique d'un bras est envoyé dans un circuit mélangeur, dont la sortie est proportionnelle au produit des deux puissances en entrée. En ajustant convenablement le déphaseur, la sortie du filtre passe-bas est la partie du signal réfléchi par la cavité proportionnelle à sin(Ωt).

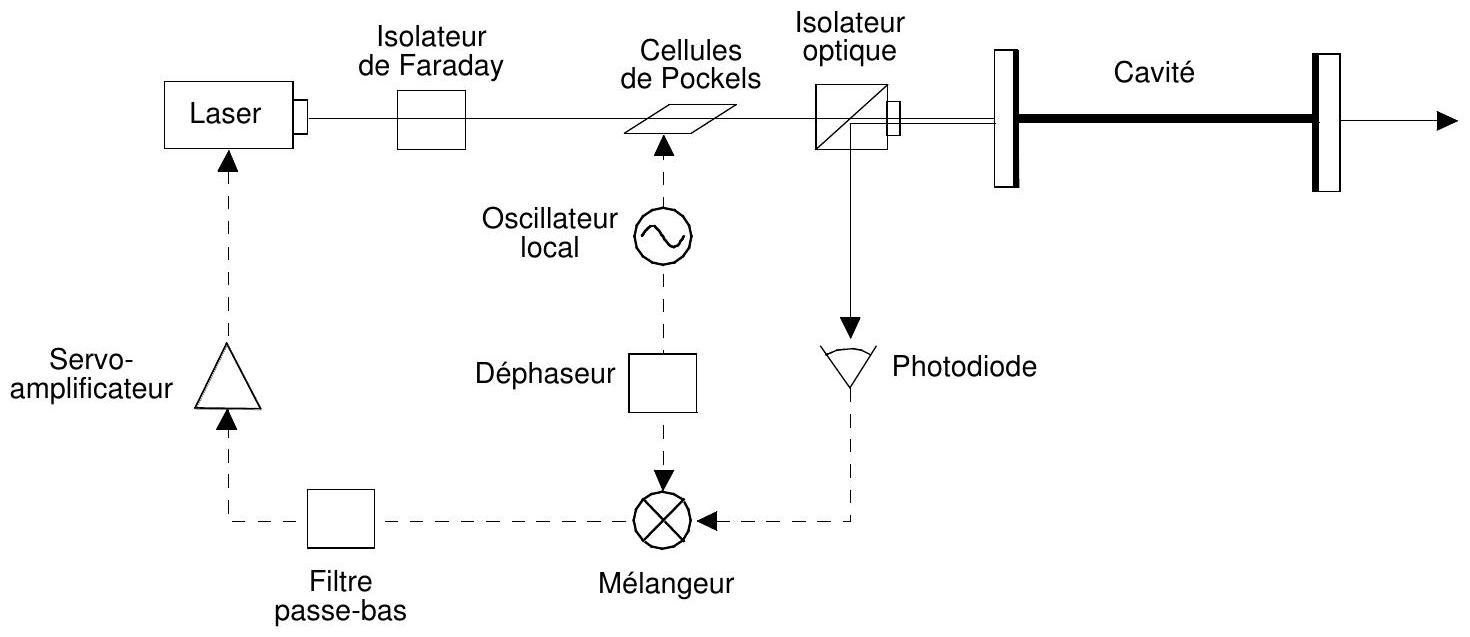

Figure 10 : Dispositif pour asservir un laser sur une cavité
Q 3.6 En utilisant l'évaluation numérique de Q 1.14, montrer que ce signal de sortie constitue un bon choix de signal d'erreur pour asservir la pulsation du laser à ω_0 = p_0 πc/d avec p_0 entier fixé et en supposant ici d constant.

Asservissement des miroirs

On étudie l'asservissement en position de l'un des miroirs suspendus A , situé à l'extrémité d'un bras de l'interféromètre. Le but de cet asservissement est de maintenir constant la distance d entre le miroir d'entrée (miroir B ) et le miroir d'extrémité (miroir A ) pour que la cavité kilométrique reste proche du réglage défini à la question Q1.13 : β = p2π avec p entier. La fréquence du laser étant supposée fixée, le signal d'erreur décrit dans les questions précédentes permet de mesurer les variations de la distance d entre les deux miroirs A et B. Pour simplifier l'étude, chaque miroir est assimilé à un pendule simple amorti de masse M_m = 300 kg, de pulsation propre ω_m = 2π × 0, 24rad ⋅ s^(− 1). On note respectivement x_A et x_B les positions des miroirs A et B, x_(0 A) et x_(0 B) celles de leur point d'attache, évaluées algébriquement selon l'axe du faisceau incident (figure 11). L'amortissement de chaque miroir est modélisé par l'introduction, dans l'équation de son mouvement, d'un terme en x˙_A ou x˙_B, avec un paramètre d'amortissement ξ = 0, 5.

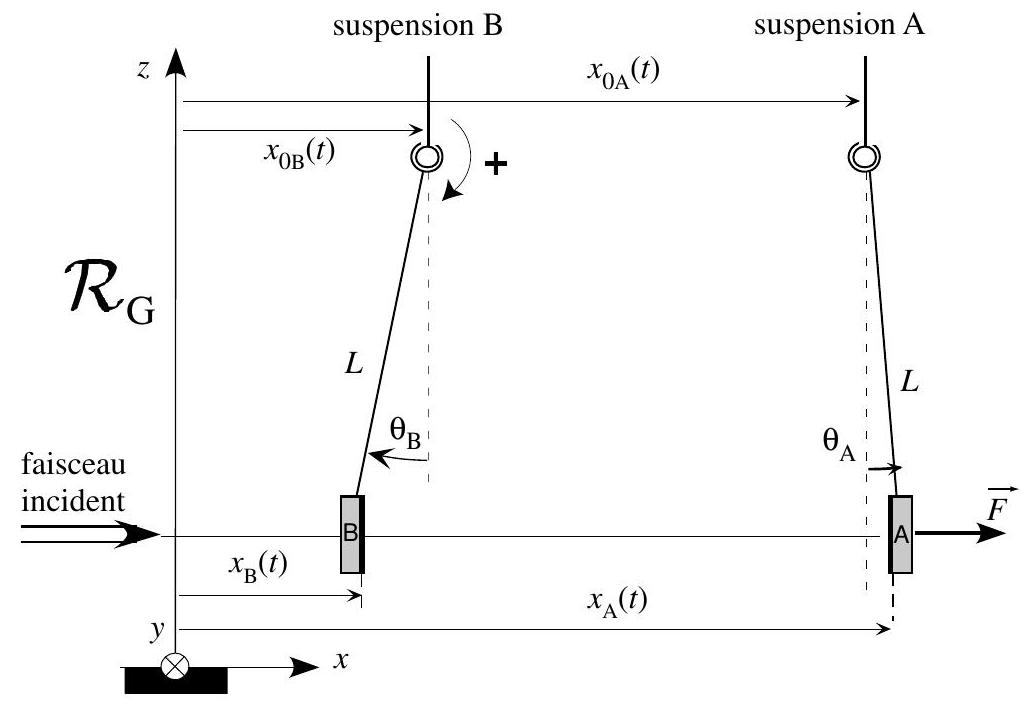

Figure 11 : Cavité optique suspendue
Q 3.7 Soit d_0 la distance entre les points d'attache en l'absence de toute perturbation. On note Δx_0(t) = x_(0 A) − x_(0 B) − d_0 la variation de leur distance. Afin d'asservir la distance x_A − x_B entre les miroirs A et B à une valeur donnée, un effort F⃗ = F(t)x⃗ est appliqué sur le miroir A . On note Δx(t) = x_A − x_B − d_0.
Montrer que Δx(p) = G(p)[G_0 Δx_0(p) + F(p)].
Exprimer G(p) et G_0 en fonction de M, ω_m et ξ.

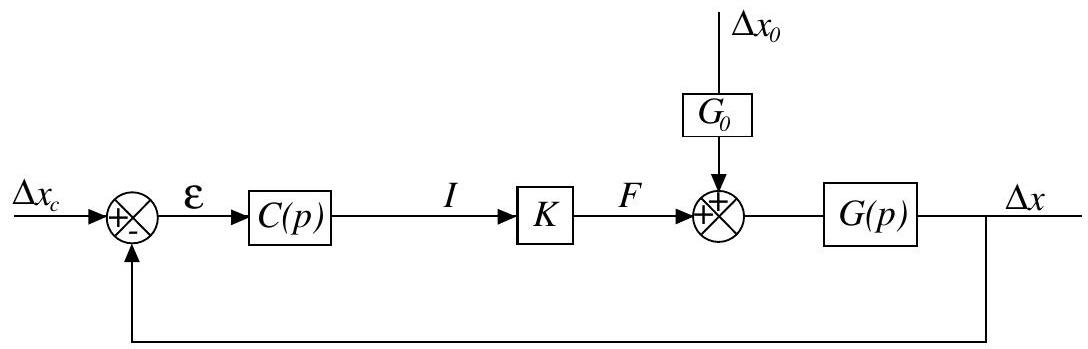

Figure 12 : Asservissement final
La modélisation de la boucle d'asservissement est schématisée figure 12. Δx_c est la consigne. C(p) désigne la fonction de transfert du correcteur et K un paramètre lié aux propriétés d'un actionneur électromagnétique. On considère dans un premier temps que K est un gain pur qui vaut K = 2 × 10^(− 2) N ⋅ A^(− 1). Les performances attendues pour l'asservissement sont données dans le tableau 1.
CRITÈRES NIVEAUX
Précision Erreur statique relative ε_s < 10^(− 3) pour une entrée en échelon
Rapidité Temps du premier maximum T_m < 300 ms
Stabilité Marge de phase M_φ > 45^∘
Marge de gain M_g > 6 dB
Tableau 1 - Performances attendues pour l'asservissement en position des miroirs
Q 3.8Δx(p) peut se mettre sous la forme Δx(p) = H_c(p)Δx_c(p) + H_0(p)Δx_0(p).
Exprimer H_C(p) et H_0(p) en fonction de C(p), K, G_0 et G(p).
On se propose, dans le cas où la perturbation est négligée, soit Δx_0(p) = 0, de dimensionner successivement un correcteur proportionnel puis un correcteur proportionnel intégral.

Correction proportionnelle

On note C(p) = C_0 le correcteur proportionnel.
Q 3.9 Déterminer (ε(p))/(Δx_c(p)). Exprimer la condition sur C_0 qui permet de satisfaire le critère de précision. Calculer C_0 avec les valeurs numériques données précédemment.
Q 3.10 Exprimer la fonction de transfert en boucle ouverte (Δx(p))/(ε(p)). Calculer les marges de phase et de gain. Peut-on atteindre les performances attendues?

Correction proportionnelle intégrale

On note C(p) = C_1(1 + T_0 p)/(T_0 p) le correcteur proportionnel intégral.
Q 3.11 Donner l'allure et commenter les diagrammes asymptotiques de Bode du gain et de la phase du correcteur C(p). Expliquer en le justifiant l'intérêt de placer ce correcteur dans la boucle d'asservissement.
On admettra que le temps de montée du système en boucle fermée T_m est lié à la pulsation de coupure à 0 dB du système en boucle ouverte, notée ω_(0c), par la relation ω_(0c)T_m ≃ 3.
Q 3.12 Calculer la pulsation de coupure ω_(0c) qui respecte le critère sur le temps de montée. Calculer T_0 afin de respecter le critère de stabilité sur la marge de phase. Calculer enfin C_1 afin d'obtenir effectivement la pulsation de coupure déterminée précédemment.

Sensibilité aux perturbations sismiques

Pour limiter l'influence des perturbations sismiques Δx_0 sur la régulation, on retient le principe du feed-forward qui consiste à mesurer les perturbations et à les injecter à un autre endroit de la boucle d'asservissement (figure 13).

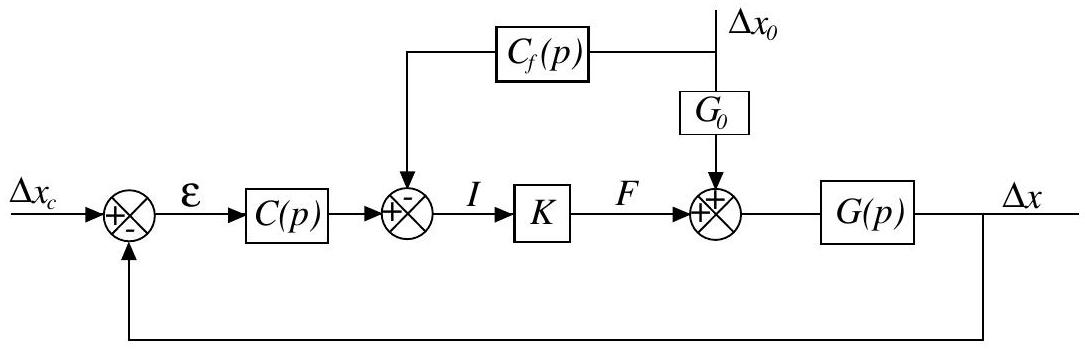

Figure 13 : Asservissement final avec feed-forward
Q 3.13 Montrer que Δx(p) peut se mettre sous la forme
Δx(p) = H_c^′(p)Δx_c(p) + H_0^′(p)Δx_0(p).
Choisir le correcteur C_f(p) qui annule l'effet de la perturbation.
Q 3.14 Montrer que l'implantation du feed-forward n'influence pas l'asservissement précédemment déterminé.

Questions fréquentes

4 questions
Sur quels chapitres porte le sujet Physique et sciences de l'ingénieur X-ENS MP 2005 sur Virgo ?
Afficher ou masquer la section

Sur quels chapitres porte le sujet Physique et sciences de l'ingénieur X-ENS MP 2005 sur Virgo ?

Le sujet porte sur l'optique physique (interféromètre de Michelson), le filtrage mécanique du bruit sismique, la fonction de transfert et l'asservissement en position des miroirs.

Quelles erreurs le jury a-t-il le plus relevées sur ce sujet Virgo X-ENS Physique-SI MP 2005 ?

Une rédaction trop lacunaire, une notion de phénomène quasi-statique mal acquise, une confusion entre poids et fonction de rappel, et une approche trop calculatoire sans analyse physique.

Le sujet X-ENS Physique-SI MP 2005 sur Virgo est-il difficile ?

Le rapport le décrit comme long et de difficulté soutenue, bien qu'aucune question ne soit vraiment difficile dans les deux premières parties.

Quelle est la moyenne au sujet X-ENS Physique-SI MP 2005 ?

La moyenne est de 9,44 sur 20, avec un écart-type de 4,13, sur 672 copies corrigées.

Pas de description pour le moment
