X ENS Physique SI MP 2021Sujet, corrigé et rapport du jury

Q: Sur quoi porte le sujet de physique et sciences de l'ingénieur X MP 2021 ?

Sur l'effet piézo-électrique : modélisation d'un élément piézo-électrique, transformateur de tension piézo-électrique alimentant une lampe à cathode froide, et oscillateur à quartz.

Q: Quelle est la moyenne de l'épreuve PSI X MP 2021 (physique et SI) ?

Selon le rapport, 9,77 sur 20 pour les 649 candidats français (écart-type 5,01) et 6,16 pour les 413 candidats étrangers (écart-type 4,44).

Q: Quelles parties du sujet X MP 2021 physique SI ont fait la différence ?

Les parties 2 et 3, beaucoup moins abordées que la première, ont départagé les meilleurs candidats. Plusieurs questions de fin de partie pouvaient être traitées indépendamment.

Q: Quelles erreurs le jury a-t-il relevées en physique SI Polytechnique MP 2021 ?

Des explications physiques confuses, des erreurs de signe avec Maxwell-Gauss, des applications numériques sans unité et une maîtrise insuffisante des circuits RLC, du modèle de Thévenin et de la condition de bouclage.

L'effet piézo-électrique et deux de ses applications

Pas encore noté

Faisable en Sup

Faisable en sup ?

Faisable en partie en MPSI : 32 questions sur 45, parties 2 et 3 en entier. Autres questions faisables en MPSI

Autres premières années : PCSI 40 · PTSI 28 · TSI1 36 · BCPST1 18 questions.

Détail par partie

Partie 1 : Étude du comportement d’un milieu piézo-électrique16/29En partie
Partie 2 : Application de l’effet piézo-électrique à la transformation de tension8/8Faisable
Partie 3 : Oscillateur électrique utilisant un élément piézo-électrique8/8Faisable

Explorer les annales

BanqueX-ENS Année2021 FilièreMP MatièrePhysique Si

Annales X-ENS MP Physique Si X-ENS MP 2021 MP Physique Si Physique Si 2021

Téléchargements

Télécharger le sujet (PDF)

Corrigé détaillé en ligne

Corrigé sur Discord

Rapport du jury Lire en ligne LaTeX Word

Présentation du sujet

Difficile

L'effet piézo-électrique : modélisation d'un élément, transformateur piézo-électrique et oscillateur à quartz

Le sujet construit un modèle électrique équivalent d'un élément piézo-électrique à partir d'une maille cristalline, d'une étude électrostatique puis d'une étude mécanique vibratoire. Il applique ensuite ce modèle à un transformateur de tension alimentant une lampe fluorescente à cathode froide, puis à un oscillateur à quartz. Les trois parties sont indépendantes ; la première compte 29 questions, les deux autres 8 chacune.

1Partie 1 : étude du comportement d'un milieu piézo-électriqueModèle de maille cristalline, champ et potentiel par l'équation de Maxwell-Gauss, équation de propagation dans le milieu, modes propres avec ou sans charge inertielle, puis modèle discret masse-ressort et transformateur parfait équivalent.
2Partie 2 : application à la transformation de tensionIdentification des composants R, L, C à partir de diagrammes de Bode et de Nyquist, transformateur en charge ramené au primaire, résonance et point de fonctionnement d'une lampe à cathode froide.
3Partie 3 : oscillateur électrique utilisant un élément piézo-électriqueSystème bouclé amplificateur et filtre, modèle de Thévenin, condition d'oscillation et détermination graphique de la pulsation d'un oscillateur à quartz.

Difficile. Le rapport relève des taux de réussite inférieurs à 10 % sur plusieurs questions de la partie 1, des parties 2 et 3 peu abordées et une fin de sujet traitée par 2 % des candidats.

L'épreuve en chiffres

Moyenne 9,77 / 20 · écart-type 5,01 · 649 présents · où vous situez-vous ?

Moyenne: 9,77/ 20
Écart-type: 5,01
Présents: 649

Deux tiers des copies environ (moyenne ± écart-type)

Où je me situe ?

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées

Modèle de l'élément sous contrainte mal compris · Questions de compréhension physique négligées · Erreurs de signe avec Maxwell-Gauss

La première partie, plus longue, a été largement abordée, tandis que les parties 2 et 3 l'ont été bien moins alors qu'elles ont départagé les meilleurs candidats. Les questions d'analyse et d'interprétation ont été moins traitées et moins réussies que les questions calculatoires. Le jury regrette des explications physiques confuses et des applications numériques mal menées.

Les erreurs les plus sanctionnées

1
Modèle de l'élément sous contrainte mal comprisQ4, Q5
L'assemblage de mailles soumis à une contrainte mécanique a dérouté ; les questions correspondantes ont un taux de réussite inférieur à 10 %.
« La difficulté de compréhension par les candidats du modèle ainsi formé fait que ces deux questions n'ont que faiblement été traitées »
2
Questions de compréhension physique négligéesQ6, Q21, Q29, Q33, Q34
Les questions qui demandent du recul sur le phénomène étudié sont très mal traitées ou laissées de côté, avec des arguments confus.
« Cette question a été très mal traitée comme l'est ce type de question qui demande de la réflexion »
3
Erreurs de signe avec Maxwell-GaussPartie 1.2, Q12
Dans l'étude électrostatique, les erreurs viennent surtout d'une mauvaise manipulation de l'équation de Maxwell-Gauss. En Q12, le coefficient c au carré a parfois été oublié.
4
Modes propres et tracés mal caractérisésQ16, Q17
Le nombre d'onde et la pulsation du mode q ne sont bien obtenus que par une minorité. Les correcteurs vérifient que les axes sont référencés et que les fonctions f1 et f2 sont identifiées.
5
Équivalence énergétique masse-ressort non compriseQ23 à Q25
Moins de 10 % réussissent ces questions liées ; sans Q23, les deux suivantes sont inaccessibles. Les questions suivantes pouvaient pourtant être traitées à part.
« Très peu d'étudiants s'en sont rendus compte »
6
Lois de base de l'électricité mal maîtriséesQ30, Q32 à Q34, Q38 à Q40
Diagrammes de Bode et de Nyquist peu exploités, circuit RLC série peu abordé, modèle de Thévenin et condition de bouclage rarement utilisés.
« Le modèle de Thévenin permettait d'obtenir rapidement le résultat. Très peu l'ont vu. »

Ce qui a été bien réussi

L'étude électrostatique (partie 1.2) est la partie la mieux réussie.
L'établissement de l'équation aux dérivées partielles par le principe fondamental de la dynamique (Q12 à Q14) a posé peu de difficultés.
Les candidats qui ont abordé Q31 et les questions sur la lampe à cathode froide (Q35 à Q37) ont en majorité bien répondu.

Conseils du jury

Faire suivre toute valeur numérique d'une unité, sans quoi le résultat est compté faux.
Répondre à chaque item d'une question : chaque sous-question est évaluée séparément.
Tenter les dernières questions de chaque partie, souvent indépendantes des précédentes et discriminantes.
Rédiger avec précision, concision et propreté : un raisonnement clair est mieux évalué qu'un résultat seul.
Sur les graphes, nommer les axes avec leurs unités et justifier brièvement la position des points de fonctionnement.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

45 questions

Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.

45 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.

Voir les 37 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

ECOLE POLYTECHNIQUE

CONCOURS D'ADMI SSI ON 2021

MARDI 13 AVRIL 2021
14h00-18h00
FILIERE MP - Epreuve

n^\circ4

PHYSIQUE ET SCI ENCES
DE L'INGÉNIEUR (X)

Durée : 4 heures

L'utilisation des calculatrices n'est pas autorisée pour
cette épreuve
Cette composition ne concerne qu'une partie des candidats de la filière MP, les autres candidats effectuant simultanément la composition d'Informatique

A

.
Pour la filière MP, il y a donc deux enveloppes de Sujets pour cette séance.

L'effet piézo-électrique et deux de ses applications

Nous nous proposons d'étudier l'effet piézo-électrique et deux de ses applications courantes. L'analyse d'un modèle simple permettant de rendre compte du comportement piézo-électrique d'un matériau fera l'objet d'une première partie. Une deuxième partie sera consacrée à l'étude d'un transformateur de tension que sur le schéma (b) elle est étirée selon l'axe (

O, x

) et les barycentres P et N ne sont alors plus confondus. Notons qu'une contraction de la maille selon une direction perpendiculaire à l'axe (

O, x

) (en restant ici dans le plan de la figure) produirait le même effet.

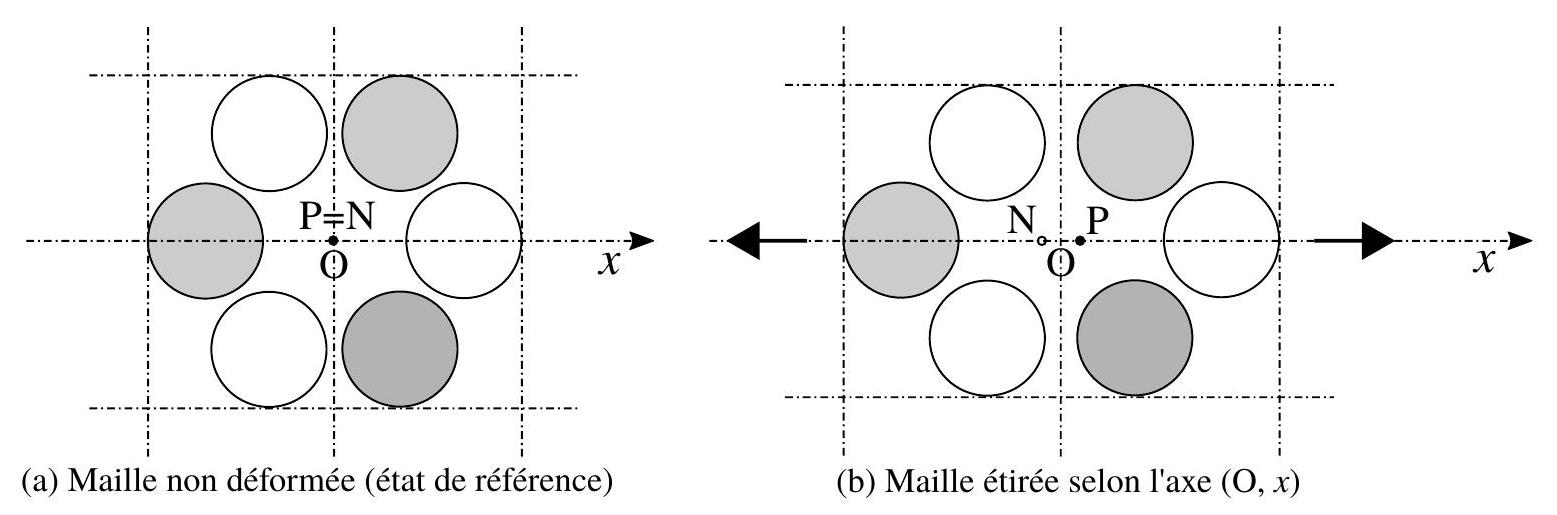

Figure 1 - Illustration de l'effet piézo-électrique : (a) Maille non déformée, les barycentres P et N des atomes respectivement électropositifs (gris) et électronégatifs (blancs) sont confondus; (b) L'étirement de la maille selon l'axe

(O, x)

fait apparaître un dipôle électrostatique orienté par le vecteur

NP^(\to-)

◻

Dans toute cette étude, la force s'exerçant sur une maille, le champ électrique auquel elle est soumise et 25 sa déformation seront portés par l'axe (

O, x

) (modèle unidimensionnel). Enfin, la force de pesanteur ne sera jamais prise en compte.

◻

Les applications numériques seront effectuées avec la précision qu'un calcul à la main permet aisément, et sans excéder deux chiffres significatifs.

Notations et données générales relatives à la partie (1).

Les grandeurs qui apparaissent ici seront présentées dans la suite.

Masse volumique du milieu piézo-électrique : $ρ = 2 \times 10^3 kg \cdot m^(- 3)$
Coefficient d'élasticité du milieu piézo-électrique : $A^' = 10^9 Pa$
Longueur de l'élément piézo-électrique : $L = 0, 2 mm$
Masse de l'élément piézo-électrique : $m$
Permittivité diélectrique du vide : $ε_0 = 8, 85 \times 10^(- 12) F \cdot m^(- 1)$
$j$ désigne le nombre complexe de module unitaire et d'argument égal à $π/2$ (notation adoptée dans les trois parties).

1 Étude du comportement d'un milieu piézo-électrique.

Nous appellerons "élément piézo-électrique" (ou parfois "élément") un domaine piézo-électrique que nous supposerons parallélépipédique de longueurs

L_x

(notée

L

dans la suite),

L_y

L_z

selon les axes respectifs

(O, x)

, (

O, y

) et (

O, z

). Sur chacune de ses surfaces d'abscisse

x = 0

x = L

est collée une électrode métallique. Ces électrodes permettent de connecter l'élément à un générateur de tension afin de le soumettre à un champ électrique. Nous notons

S = L_y L_z

leur aire.

1.1 Modélisation du comportement électromécanique d'un élément piézo-électrique.

- Modèle de la maille cristalline.

La figure (2) représente le modèle adopté pour décrire le comportement piézo-électrique d'une maille. Les barycentres des atomes électropositifs et électronégatifs sont représentés respectivement par les points P et N affectés des charges effectives

q_P = + q(q > 0)

q_N = - q

. Dans la situation de repos (état de référence), deux couples de deux ressorts (linéaires), de raideurs notées

K_1

K_2

maintiennent ces barycentres confondus. Chacun des ressorts est alors de longueur (à vide, donc)

a

. Sous l'action d'une force

f⃗ = fe⃗_x

et d'un champ électrique

E⃗ = Ee⃗_x

extérieurs, cette maille adopte une nouvelle configuration d'équilibre caractérisée géométriquement par l'abscisse

x_B

du point B ainsi que par les abscisses

x_P

x_N

des barycentres P et N (abscisses comptées depuis leurs positions d'équilibre respectives).

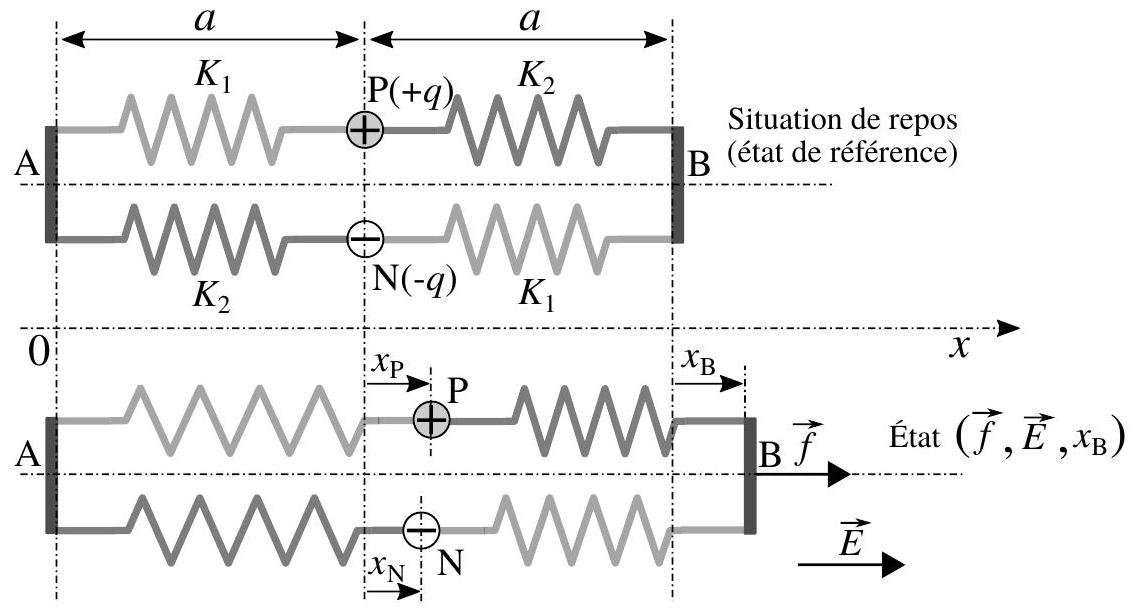

Figure 2 - Modèle adopté d'une maille du réseau cristallin d'un élément piézo-électrique. Schéma supérieur : maille au repos (état de référence) ; Schéma inférieur : maille à l'équilibre soumise à la force

f⃗ = fe⃗_x

et au champ électrique

E⃗ = Ee⃗_x

Nous supposons que

K_2 > K_1

et qu'une maille élémentaire possède la même dimension

2a

selon les trois directions (

Ox

), (

Oy

) et (

Oz

). Afin que la figure (2) reste lisible, les deux associations (

K_1, P, K_2

) et (

K_2, N, K_1

) en parallèle sont représentées décalées et non superposées, comme elles devraient l'être.

Indiquer quelle signification physique il convient d'attribuer aux "ressorts" représentés sur la figure (2). Préciser alors la condition, portant sur la variable $x_B$ , que cette modélisation présuppose.
Établir l'expression de la force $f = f(x_B, E)$ correspondant à la situation d'équilibre.

- Passage à la limite continue.

Nous nous plaçons maintenant à une échelle mésoscopique. L'abscisse d'un point M du cristal piézo-électrique est notée

x

. Sous l'effet de la déformation de ce cristal, chaque point se déplace de sa position de repos M à une position

M^'

. Nous définissons alors le champ de déplacement

u⃗(M)

par la relation :

Nous définissons d'autre part le vecteur polarisation

P⃗ = Pe⃗_x

comme la densité volumique de moments dipolaires (le moment dipolaire

p⃗

a été introduit dans la question (3)).

Les résultats établis précédemment conduisent à adopter les relations locales suivantes, liant la composante

P

et la contrainte

σ

au champ de déplacement

u

et à la composante

E

du champ électrique :

Par ailleurs, nous envisageons des situations pour lesquelles les grandeurs mises en relation dépendent,

a

3. Nous définissons le moment dipolaire électrique d'une maille par le vecteur

p⃗ = pe⃗_x

où

p = q(x_P - x_N)

. Exprimer

p

en fonction des variables

x_B

E

ainsi que des paramètres du modèle.
4. Nous considérons un élément piézo-électrique formé d'un assemblage de

N_1 \times N_2 \times N_3

, selon les axes respectifs (

O, x

), (

O, y

) et (

O, z

), mailles telles que celle représentée sur la figure (2). Elles sont supposées être soumises au même champ électrique

E⃗ = Ee⃗_x

. Par ailleurs, cet assemblage est soumis, à son extrémité droite (d'abscisse

N_1 \times 2a

), à la force

F⃗ = Fe⃗_x

. L'élongation totale de cet assemblage, dans ces conditions, est notée

Δ

Exprimer

F

en fonction de

E, Δ

et des paramètres du modèle (toujours en situation d'équilibre).
5. Nous notons

σ = F/S

la contrainte (force par unité de surface) à laquelle est soumis l'élément piézo-électrique et

Δ_r = Δ/L

son allongement relatif (algébrique). Exprimer

σ

en fonction de

Δ_r

E

, ainsi que des paramètres

K_1, K_2, a

q

.
une position

M^'

. Nous définissons alors le champ de déplacement

u⃗(M)

par la relation :

u⃗(M) = MM^'^(\to-) = ue⃗_x

Nous définissons d'autre part le vecteur polarisation

P⃗ = Pe⃗_x

comme la densité volumique de moments dipolaires (le moment dipolaire

p⃗

a été introduit dans la question (3)).

P

et la contrainte

σ

au champ de déplacement

u

et à la composante

E

du champ électrique :

Les résultats établis précédemment conduisent à adopter les relations locales suivantes, liant la composante

ù ù {P = αE + β(\partialu)/(\partialx) où α = Cste > 0 et β = Cste; σ = A(\partialu)/(\partialx) - BE où A = Cste > 0 et B = Cste

priori, de l'abscisse

x

et du temps

t

. La contrainte

σ = σ(x, t)

représente alors la force par unité de surface qu'exerce la partie droite (abscisses

> x

) sur la partie gauche (abscisses

\leq x

) de l'élément piézo-électrique, à l'abscisse

x

et au temps

t

.
6. Indiquer comment construire une longueur caractéristique

L_u^⋆

de variation de la fonction

u

et en proposer une expression. Préciser comment doivent être hiérarchisées l'échelle de longueur cristalline

2a

, celle de la longueur

L_u^⋆

et celle de l'accroissement

dx

.
7. Donner l'expression, en fonction des paramètres

K_1, K_2, a

q

, de chacun des coefficients

α, β, A

B

issus du modèle que nous avons développé. Vérifier que

β = B

1.2 Étude électrostatique.

Les électrodes de l'élément piézo-électrique sont connectées aux bornes d'un générateur de tension (supposé idéal) délivrant une différence de potentiel

ψ

. Ce générateur, par l'intermédiaire du courant

i

qu'il débite, fournit les charges (algébriques)

- Q

à l'électrode de gauche et

+ Q

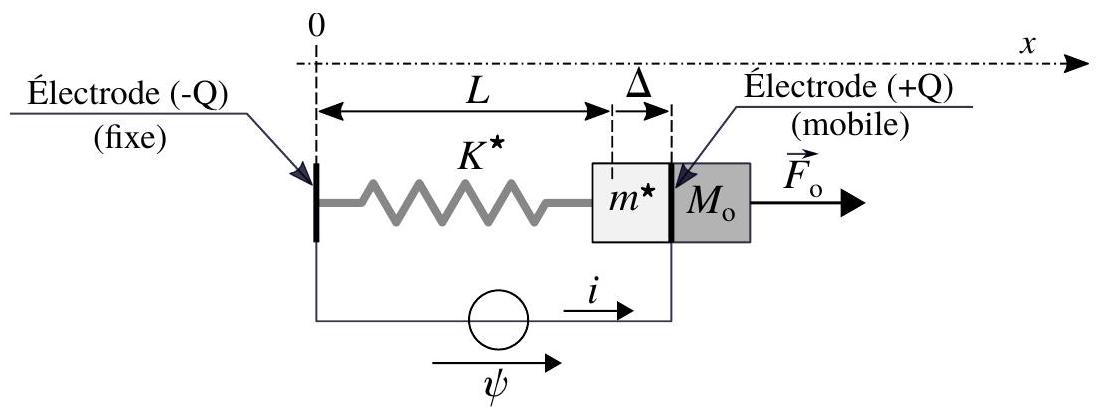

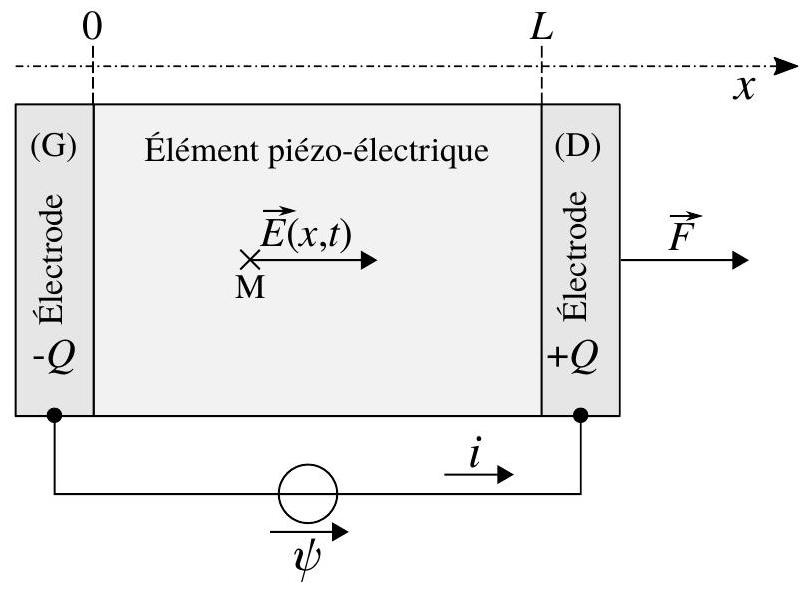

à celle de droite. Ce système est représenté sur la figure (3). L'électrode de gauche est supposée maintenue fixe et définir la référence du potentiel électrique. Celle de droite suit le déplacement de la surface d'abscisse

x = L

de l'élément piézo-électrique à laquelle elle est liée. Son déplacement est donc décrit par la variable

u(L, t) (|u(L, t)|≪L)

. Elle est soumise, de la part de l'extérieur, à une force

F⃗ = Fe⃗_x

. Nous notons

E⃗ = Ee⃗_x(E = E(x, t))

le champ électrique dans le milieu.

Figure 3 - Élément piézo-électrique comportant deux électrodes métalliques connectées à un générateur. Elles soumettent cet élément à la différence de potentiel

ψ

. Notons que c'est le signe de la composante algébrique

E(x, t)

qui donnera, localement en espace et en temps, le sens véritable du champ électrique

E⃗

◻

Nous admettrons que le vecteur polarisation

P⃗

(défini par la première des équations (2)) est à l'origine de l'apparition :

dans le milieu piézo-électrique, d'une densité volumique de charge d'expression $ρ_P = - divP⃗$ ;
sur la frontière du milieu piézo-électrique, d'une densité surfacique de charge d'expression $σ_P = P⃗ \cdot n⃗$ où $n⃗$ est le vecteur unitaire normal à la surface au point considéré, orienté de l'intérieur vers l'extérieur du milieu.

Nous rappelons que le milieu est isolant et qu'il reste électriquement neutre. Seules les électrodes peuvent échanger des charges avec le générateur. Par ailleurs, nous admettrons que le champ électrique reste nul dans les électrodes métalliques et que les charges

\pm Q

qu'elles portent se répartissent sur les surfaces se faisant face (c'est-à-dire celles étant en contact avec le milieu piézo-électrique). Enfin, nous nous plaçons dans le cadre des régimes quasi permanents.
8. Établir, à partir de l'équation de Maxwell-Gauss, l'équation liant la composante

E

du champ électrique à la dérivée partielle

\partialu/\partialx

et à une fonction du temps

f_Q = f_Q(t)

, à ce stade encore arbitraire. Nous poserons

ε = ε_0 + α

.
9. Relier la fonction

f_Q = f_Q(t)

à la charge

Q = Q(t)

portée par l'électrode de droite. Établir alors que la composante

E = E(x, t)

vérifie l'équation :

εE = - β(\partialu)/(\partialx) - Q/S

Déduire de l'équation (3) l'expression du potentiel électrostatique $V = V(x, t)$ en fonction du déplacement $u = u(x, t)$ , de la charge $Q = Q(t)$ , de l'abscisse $x$ ainsi que des paramètres du modèle. Exprimer ensuite la différence de potentiel $ψ = ψ(t)$ en fonction de $Q(t)$ et $u(L, t)$ . On fera apparaître, dans cette expression, la capacité électrique $C_e = εS/L$ .
Établir que la contrainte $σ$ peut s'écrire sous la forme :

σ(x, t) = A^'(\partialu)/(\partialx) + (B^')/SQ(t) (u = u(x, t))

1.3 Étude mécanique.

Le comportement mécanique de l'élément piézo-électrique en régime dynamique est caractérisé par le champ de déplacement

u = u(x, t)

qu'il s'agit de déterminer.
12. En appliquant le principe fondamental de la dynamique à une tranche élémentaire

S \times [x, x + dx]du

milieu, établir que l'équation aux dérivées partielles vérifiée par la fonction

u

prend la forme :

(\partial^2 u)/(\partialt^2) = c^2(\partial^2 u)/(\partialx^2)

On précisera l'expression du coefficient

c

(choisi positif).

Nous rechercherons les solutions de l'équation (5) sous la forme d'ondes harmoniques, écrites en représentation complexe :

ù u_-(x, t) = u~_-exp(jωt - jkx) où u~_- = Cste \in ℂ, ω \in ℂ et k \in ℂ

Préciser l'expression de chacune des constantes

A^'

B^'

.
13. Justifier que, structurellement, l'équation (5) impose qu'à une pulsation

ω

soient associés deux nombres d'onde

k_+

k_-

. Donner leur expression.
14. Dans le cas où

ω \in ℝ

(supposée alors positive, voire nulle), justifier que les solutions prennent la forme :

u_-(x, t) = u~_-exp(jωt)sin(kx)

L'amplitude complexe

u~_-

n'est, a priori, plus celle apparaissant dans l'équation (6).

- Étude du régime libre sans charge mécanique.

Nous supposons ici que

Q =

Cste

= 0

et qu'en

x = L

la surface du milieu n'est soumise à aucune contrainte extérieure (extrémité droite libre). Il s'agit de caractériser les modes propres de vibration mécanique du milieu en définissant la famille de couples de pulsation

ω

et de nombre d'onde

k

alors sélectionnée.
15. Justifier que la pulsation

ω

est, dans ce cas, réelle (que nous choisirons positive).
16. Établir que les solutions de l'équation aux dérivées partielles (5) prennent alors la forme :

ù u_q(x, t) = A_q cos(ω_q t)f_q(x) où f_q(x) = sin(k_q x) (q \in ℕ^⋆)

Donner l'expression du nombre d'onde

k_q

ainsi que celle de la pulsation

ω_q

correspondant au mode

q

. On choisira la dépendance de ces grandeurs avec l'entier

q

telle que la valeur

q = 1

corresponde au premier mode (c'est-à-dire à celui de plus basse fréquence).
17. Représenter graphiquement la dépendance des fonctions

f_1

f_2

avec la variable

x/L

- Étude du régime libre avec charge mécanique inertielle.

Nous nous plaçons encore dans le cas où

Q = 0

mais la surface d'abscisse

x = L

entraîne maintenant, dans son déplacement, un objet solide de masse

M_o

. Cet objet représente l'électrode droite, liée éventuellement à un élément devant être mis en mouvement. Il n'est soumis à aucune autre force que celle qu'exerce sur lui le milieu piézo-électrique à la surface duquel il est fixé.
18. Justifier que, dans ce cas encore,

ω \in ℝ

(que nous choisirons positive).
19. Nous supposons que la longueur

L_o

de l'objet, selon l'axe (

Ox

), vérifie

kL_o≪1

. Traduire la condition limite en

x = L

. Préciser en quoi l'hypothèse adoptée ici conditionne son écriture.
20. Établir que le nombre d'onde

k

est alors solution de l'équation :

ù cot(θ) = μθ où θ = kL

Donner l'expression de la constante positive

μ

en fonction de

M_o, ρ, S

L

. En proposer une interprétation physique.
21. Nous envisageons le cas où

M_o = 3m

. La figure (4) représente graphiquement la fonction

θ \mapsto cot(θ)

sur l'intervalle

[0, 3π]

. Donner, à l'aide de cette figure, l'expression approchée du nombre d'onde

k_q

et celle de la fréquence correspondante

f_q = ω_q/(2π)

, en fonction de

q

(c'est-à-dire de ce seul paramètre), pour

q \geq 2

. Calculer la valeur de

f_2

. On présentera la démarche suivie. Nous rappelons que le mode numéro

q = 1

est celui de plus basse fréquence.

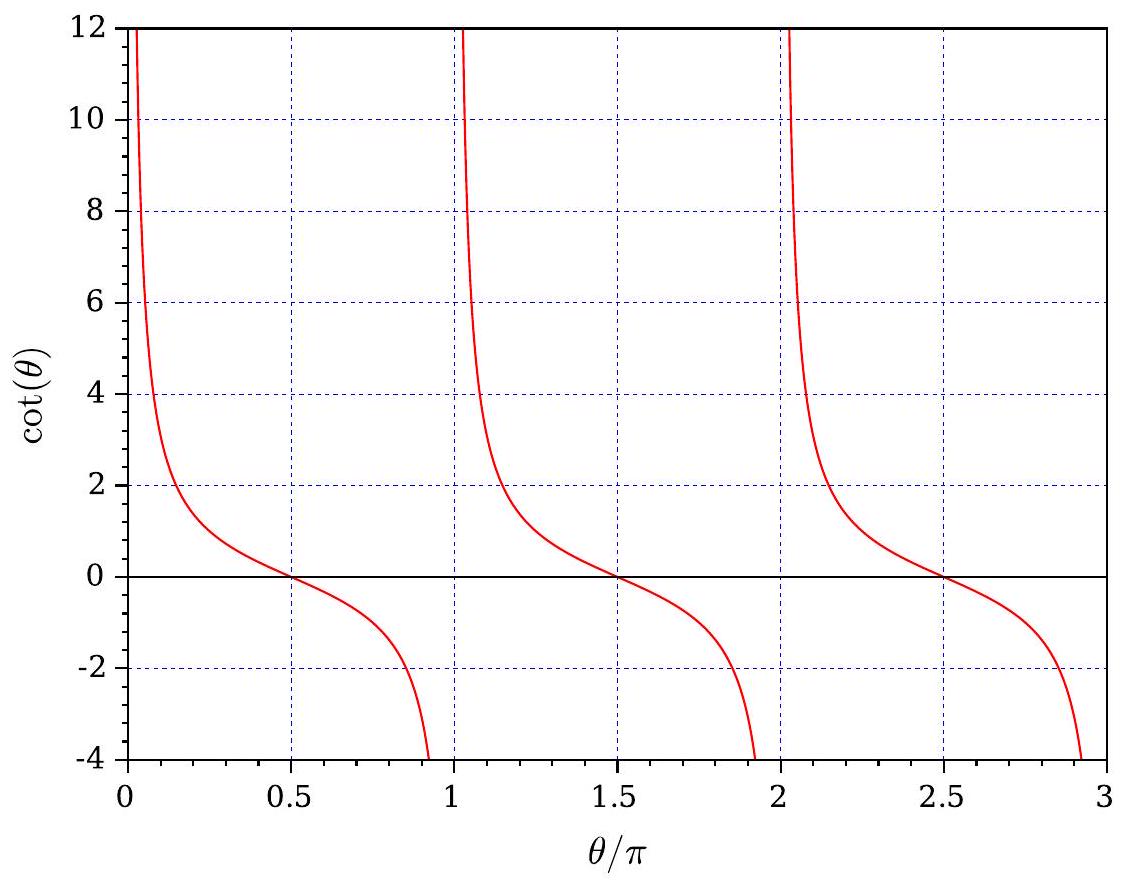

Figure 4 - Représentation graphique de la fonction

θ \mapsto cot(θ)(θ \in [0, 3π])

Analyser successivement les situations telles que $μ≪1$ et $μ≫1$ . Donner une interprétation du cas particulier correspondant au mode $q = 1$ .

1.4 Adaptation de la modélisation à un cadre pratique.

Nous souhaitons établir un modèle mécanique simplifié de l'élément piézo-électrique reproduisant, dans un cadre restreint et de façon approchée, son comportement. Nous nous plaçons dans le cas où

Q = 0

M_o = 0

(extrémité droite libre) et nous adoptons le champ de déplacement relatif au premier mode correspondant qui s'écrit alors :

ù u(x, t) = u_1 cos(ω_1 t)sin(k_1 x) où k_1 = π/(2L) (u_1 = Cste \in ℝ)

Par ailleurs, nous ne nous intéressons plus qu'au mouvement de la surface d'abscisse

x = L

de l'élément piézo-électrique, limité à un domaine fréquentiel s'étendant guère au-delà du premier mode. Nous souhaitons établir à quelles conditions le système mécanique continu d'origine (noté

S

) est équivalent à un système discret

S^⋆

constitué d'une masse (effective)

m^⋆

et d'un ressort de raideur (effective)

K^⋆

. La position de la masse

m^⋆

est repérée par la variable

Δ = Δ(t) = u(L, t)

. Nous appuierons la condition d'équivalence des systèmes

S

S^⋆

sur un critère énergétique. Cette situation d'équivalence est illustrée sur la figure (5).

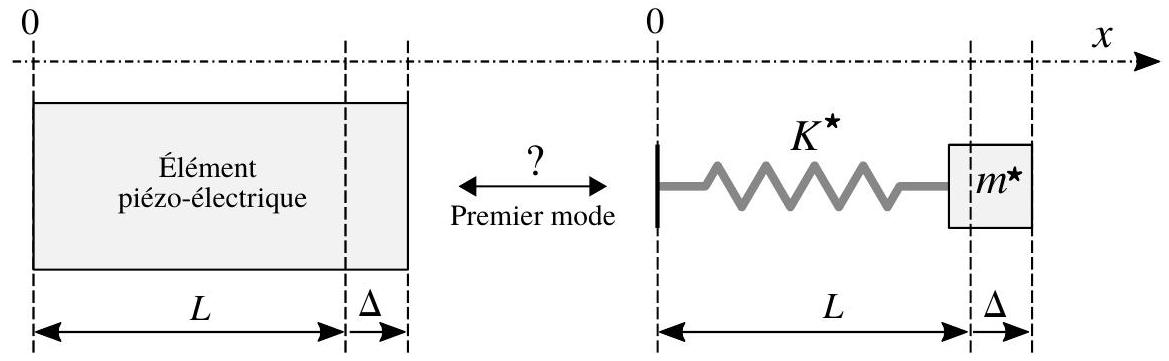

Figure 5 - Recherche de l'équivalence masse-ressort, d'un point de vue énergétique, de l'élément piézo-électrique, pour le premier mode.

Imposons que l'énergie cinétique $E_c^⋆$ du système $S^⋆$ reste, à tout instant, égale à celle (notée $E_c$ ) du système $S$ , pour $Δ(t) = u(L, t)$ . Établir la relation liant la masse effective $m^⋆$ à la masse $m$ de l'élément piézo-électrique assurant cette égalité. Analyser ce résultat.
En adaptant le critère énergétique adopté pour identifier $m^⋆$ , déterminer l'expression de la raideur effective $K^⋆$ en fonction des grandeurs $A^', S$ et $L$ . On présentera chaque étape de ce calcul. Comparer cette expression à celle de la raideur $K^0$ que l'élément présente en statique (ou dans la limite quasistatique).
Vérifier que les expressions trouvées conduisent bien à la pulsation $ω_1$ du premier mode (se reporter aux questions (12) et (16)).

Nous adoptons maintenant ce modèle en considérant que l'élément piézo-électrique est équivalent au système masse-ressort ( $m^⋆, K^⋆$ ) représenté sur la figure (5). Dans ce cadre, les équations décrivant le comportement électromécanique de l'élément piézo-électrique prennent la forme (se reporter aux questions (10) et (11)) :

ùéé{ψ = Q/(C_e) + B/εΔ où C_e = (εS)/L (capacité électrique); F_L = K^⋆Δ + B/εQ

Nous avons, par ailleurs, considéré que

β = B

(se reporter à la question (7)).

◻

Nous notons

γ = (S/L)B = (C_e/ε)B, K_e = γB/ε

K^(⋆⋆) = K^⋆ - K_e(

en pratique,

K^(⋆⋆) > 0)

Le déplacement

Δ = u(L, t)

de la surface d'abscisse

x = L

est défini sur les figures (

5

) et (

6

). La différence de potentiel

ψ

, la charge

Q

et le courant

i

sont définis sur les figures (3) et (6). La grandeur

F_L

représente la force exercée par l'extérieur au milieu piézo-électrique sur la surface d'abscisse

x = L

de ce dernier. Cette surface est liée à un objet (électrode éventuellement solidaire d'un autre élément) de masse

M_o

qui suit son mouvement. Nous notons

M = m^⋆ + M_o

la masse mobile totale. Enfin, cet objet est soumis à une force

F⃗_o = F_o e⃗_x

, extérieure au système électromécanique (

M, K^⋆, Q

). La figure (

6

) représente l'élément piézo-électrique dans cet environnement.

Figure 6 - Modèle mécanique (

m^⋆, K^⋆

) de l'élément piézo-électrique lié à un objet rigide de masse

M_o

. Ce dernier est soumis à une force

F⃗_o = F_o e⃗_x

, extérieure au système électromécanique (

M = m^⋆ + M_o, K^⋆, Q

). Les électrodes sont soumises à la différence de potentiel

ψ

Nous souhaitons caractériser le comportement harmonique de ce système. Nous écrirons chacune des variables du temps

t

en représentation complexe, sous la forme :

s_-(t) = s~_-exp(jωt)

Écrire le principe fondamental de la dynamique appliqué à la masse $M$ . En déduire la relation liant l'amplitude complexe $F~_o_-$ de la force extérieure aux amplitudes complexes $jωΔ~_-$ et $ψ~_-$ de la vitesse et du potentiel. On ne fera intervenir, dans cette relation, que le paramètre $γ$ et la grandeur $é Z_(méca)$ définie par la relation :

é Z_(méca)(jω) = jωM + (K^(⋆⋆))/(jω)

Cette grandeur définit l'impédance mécanique du système masse-ressort (

M, K^(⋆⋆)

).
27. Exprimer l'amplitude complexe

ı~_-

du courant en fonction des amplitudes complexes

jωψ~

jωΔ~_-

. On ne fera intervenir, dans cette relation, que le paramètre

γ

et la capacité électrique

C_e

.
28. Les résultats établis en réponse aux question (

26

) et (

27

) permettent d'établir que ce système électromécanique peut être symboliquement représenté selon le schéma de la figure (7). L'opérateur (T) symbolise le couplage électromécanique apparaissant dans un élément piézo-électrique. Il joue un rôle analogue à celui d'un transformateur électrique.

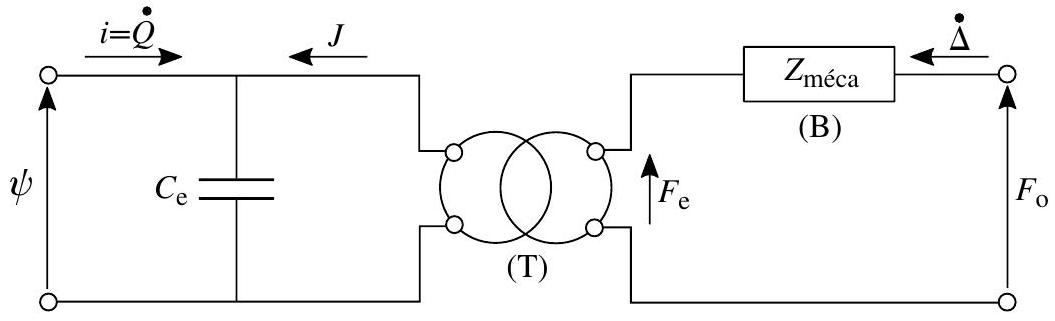

Figure 7 - Schématisation, en empruntant la symbolisation de l'électrocinétique, du système électromécanique représentant un élément piézo-électrique soumis à la différence de potentiel

ψ

et à la force extérieure

F_o e⃗_x

Donner l'expression de chacune des grandeurs

J

F_e

. En déduire l'expression du rapport de transformation défini par le rapport

F_e/ψ

.
Représenter le contenu du dipôle (B) en restant dans la logique de cette représentation, c'est-à-dire en utilisant les symboles de l'électrocinétique.

Indiquer pourquoi le transformateur (T) est dit "parfait".
29. Nous nous plaçons dans le cas où

F_o = 0

. À partir du modèle du transformateur représenté sur la figure (7), préciser la composition de l'impédance électrique

Z_Q

perçue par le générateur délivrant la différence de potentiel

ψ

Dans la réalité, l'impédance mécanique (définie par l'équation (13)) comprend un terme supplémentaire, indépendant de la pulsation. Ce terme traduit la dissipation de l'énergie mécanique se produisant au sein du milieu au cours de sa déformation. Transposé dans le domaine électrique, il correspond à une résistance.

2 Application de l'effet piézo-électrique à la transformation de tension.

Nous adoptons le modèle discret (

m^⋆, K^⋆

) d'un élément piézo-électrique, chargé inertiellement par une masse

M_o

, représenté sur la figure (6). Ses électrodes sont soumises à la différence de potentiel

ψ

et la masse

M_o

à la force extérieure

F⃗_o = F_o e⃗_x

. Ce système électromécanique correspond au schéma symbolique présenté sur la figure (7).

Nous plaçons tête-bêche

^2

un premier élément

^3(m^⋆, K^⋆, ψ)_1

, associé à une masse

M_o

, et un second élément (

m^⋆, K^⋆, ψ)_2

(de caractéristiques a priori différentes). La force

F⃗_o = F_o e⃗_x

devient la force

F⃗_(2/o)

, appliquée par l'élément (2) sur l'objet. La figure (8) représente la mise en correspondance des schémas symboliques de ces deux systèmes, avant leur association.

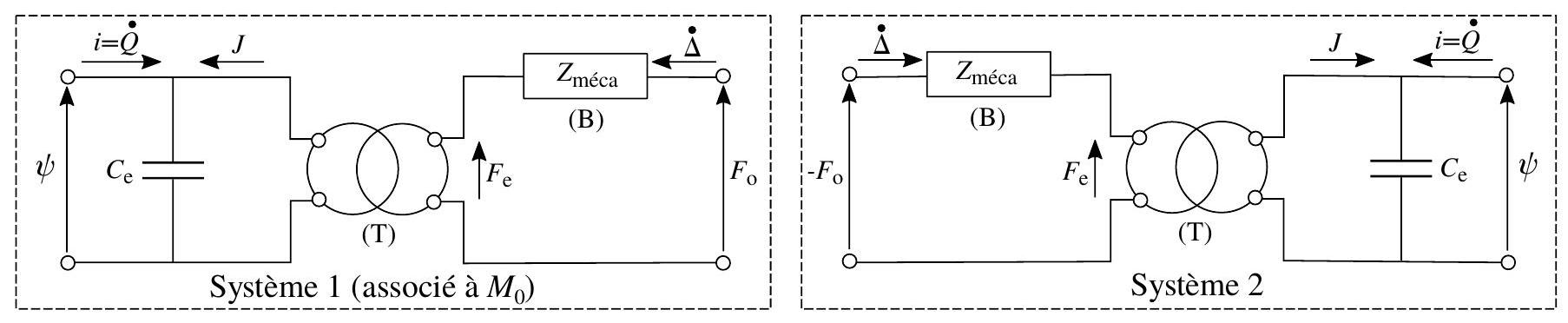

Figure 8 - Schémas symboliques de deux éléments piézo-électriques placés en correspondance, avant leur association. Les variables et paramètres propres à chaque système 1 et 2 doivent être lus comme portant l'indice 1 ou 2 correspondant, exceptée la variable

F_o

qui leur est commune. La masse

M_o

est prise en compte dans l'impédance mécanique

é Z_(méca 1)

du système (1).

Effectuons maintenant le retournement haut

⇆

bas du système (2) afin de transformer

- F_o

F_o

(orientée vers le haut). Parallèlement, la vitesse

Δ˙_2

est changée, sur la branche supérieure de son circuit primaire, en

- Δ˙_2 = Δ˙_1

(vitesse commune des surfaces mises en contact). Les deux schémas peuvent alors être raccordés, les impédances mécaniques s'additionnant. La figure (9) illustre cette opération.

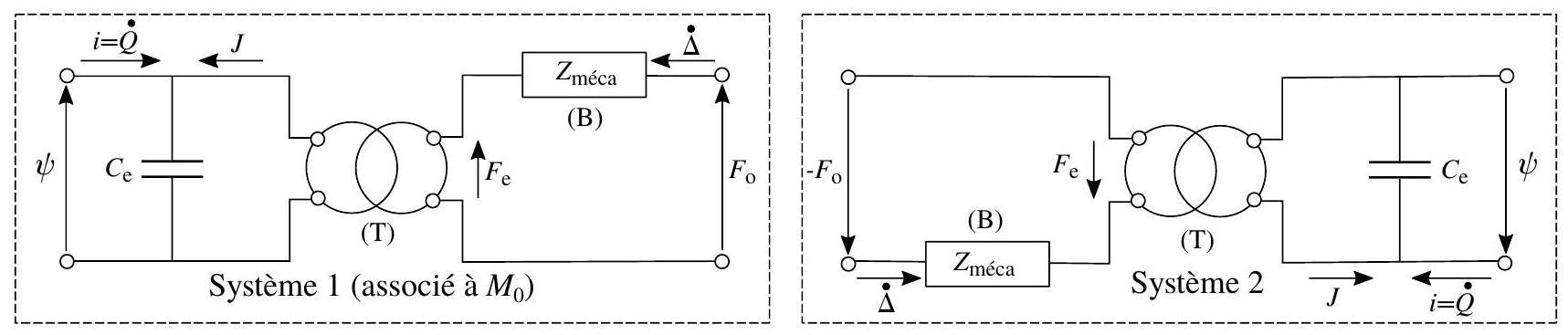

Figure 9 - Schémas symboliques de deux éléments piézo-électriques prêts à être associés. Les variables et paramètres propres à chaque système 1 et 2 doivent être lus comme portant l'indice 1 ou 2 correspondant, exceptée la variable

F_o

qui leur est commune. La masse

M_o

est prise en compte dans l'impédance mécanique

é Z_(méca 1)

du système (1).

Enfin, transformons les grandeurs mécaniques en grandeurs électriques correspondantes en les ramenant au circuit primaire du transformateur

T_1

. Nous aboutissons finalement au schéma représenté sur la figure (10). Sur cette figure sont introduites les nouvelles notations et conventions utilisées dans cette partie. Nous notons

m

(

m =

Cste

\in ℝ

) le rapport de transformation du transformateur (idéal) ( T ), c'est-à-dire que

U_2 = mU_1

J_2 = J_1/m

. Dans toute la suite, nous noterons

X_1 = X_1(t)

une variable réelle dépendant du temps

t

X_-_1 = X_-_1(ω)

l'amplitude de la grandeur complexe qui lui est associée, en régime harmonique de pulsation

ω

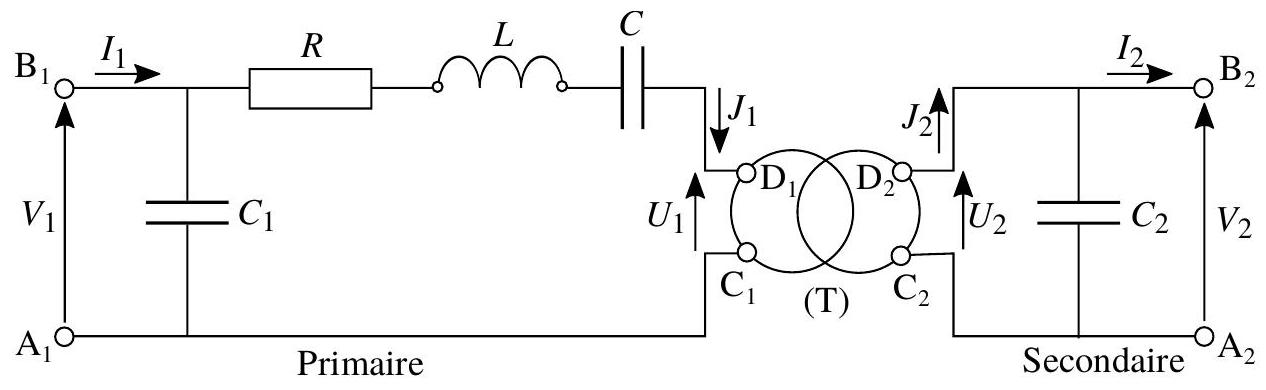

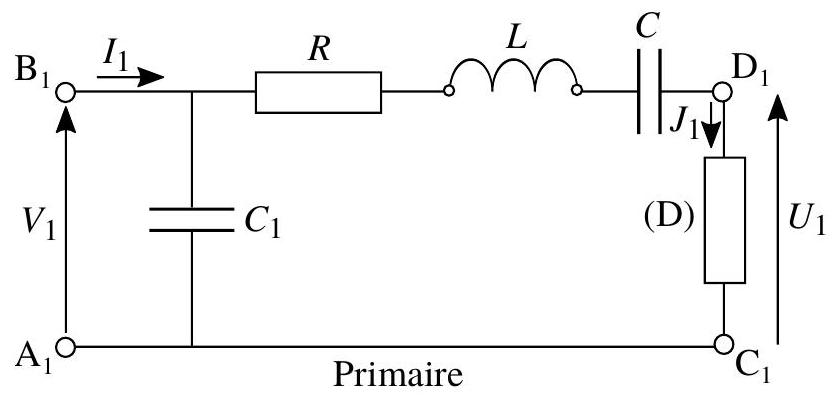

Figure 10 - Modèle électrique de deux éléments piézo-électriques en interaction formant un transformateur réalisant le conversion

(V_1, I_1) \to (V_2, I_2)

. Nous rappelons que les éléments

R, L

C

traduisent, dans le domaine électrique, le comportement mécanique des deux éléments piézo-électriques couplés par l'intermédiaire de la masse

M_o

2.1 Détermination des éléments du schéma équivalent.

Il s'agit de déterminer, à partir d'une étude fréquentielle du transformateur, les valeurs des paramètres de son modèle équivalent représenté sur la figure (10). Nous nous limiterons à la détermination des éléments

C_1, R, L

C

situés au primaire du transformateur. Pour cela nous réalisons un essai en court-circuit. Dans ces conditions

V_2 = U_2 = 0

et donc

U_1 = 0

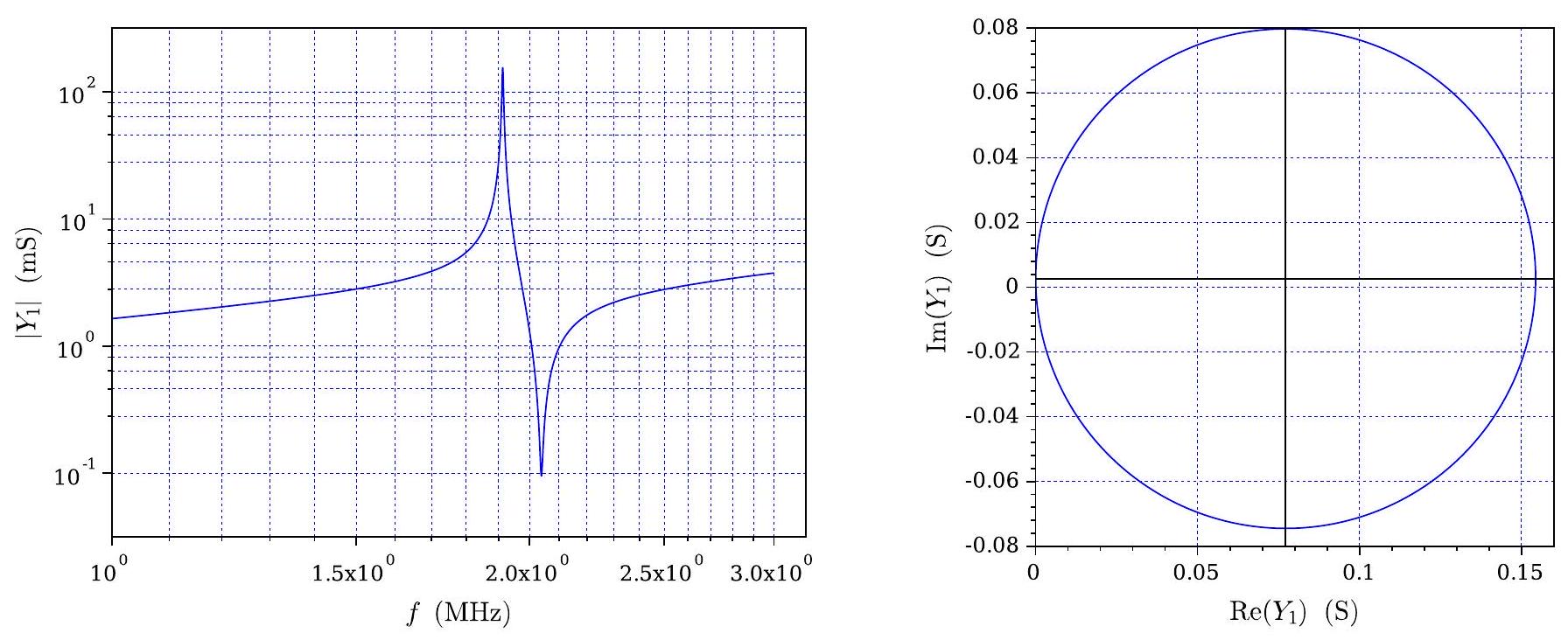

. L'admittance d'entrée du transformateur s'exprime alors :

Y_1 = (I_-_1)/(V_-_1) = jC_1 ω + 1/(R + j(Lω - 1/(Cω)))

Par ailleurs, nous définissons les deux pulsations caractéristiques suivantes :

éù{ω_s = 1/(√(LC)) (pulsation se rapportant au comportement mécanique du transformateur); ω_p = 1/(√(LC_(eq))) où C_(eq) = (CC_1)/(C + C_1) (C_1≫C)

La pulsation

ω_s

correspond sensiblement au maximum de

|Y_1|

ω_p

à son minimum.

La figure (11) représente, sur le tracé de gauche, la dépendance du module de l'admittance

Y_1

en fonction de la fréquence, en représentation

log_(10) - log_(10)

. Le tracé de droite représente le lieu de

Y_1

dans le plan complexe, paramétré par la pulsation.

Figure 11 - Tracé de gauche : Dépendance du module de l'admittance complexe

Y_1

en fonction de la fréquence, en représentation

log_(10) - log_(10)

. Tracé de droite : Lieu de

Y_1

dans le plan complexe, paramétré par la pulsation, pour le même intervalle fréquentiel que sur le tracé de gauche. Ce lieu est parcouru dans le sens horaire, pour une évolution croissante de la pulsation.

Estimer, à partir des tracés de la figure (11), la valeur de chacun des paramètres $R, C_1, C$ et $L$ (il est plus aisé de suivre cet ordre). On présentera chaque calcul.

2.2 Analyse du comportement du transformateur en charge.

Le transformateur alimente maintenant une charge située au secondaire, modélisée par une résistance

R_L

. Cette résistance est connectée entre les points

A_2

B_2

du modèle équivalent représenté sur la figure (

10

). Nous notons

Z_2

l'impédance du dipôle constitué de

R_L

en parallèle avec

C_2

et qui forme la charge totale. Le transformateur est alimenté, au primaire, par un générateur délivrant la tension

V_1

de pulsation

ω

En ramenant l'impédance

Z_2

du secondaire au primaire, nous obtenons le schéma équivalent représenté sur la figure (12). L'élément (D) est un dipôle d'impédance

Z_2^'

représentant la charge totale transférée au primaire.

Figure 12 - Modèle électrique du transformateur dont la charge totale a été ramenée au primaire, sous la forme du dipôle (D).

En s'appuyant sur les relations de transformation des tension et courant $U_2 = mU_1$ et $J_2 = J_1/m$ , exprimer $Z_2^'$ en fonction de $Z_2$ . Caractériser les éléments $R_L^'$ et $C_2^'$ constituant le dipôle (D) si l'on conserve la même structure de l'impédance, c'est-à-dire si ces deux éléments sont disposés en parallèle.

En vue d'analyser plus aisément le comportement du transformateur en charge, nous transformons la structure parallèle du dipôle (D) en une structure série. Ainsi, l'association en parallèle des éléments $R_L^'$ et $C_2^'$ est équivalente à l'association en série de la résistance $R_s$ et la capacité $C_s$ définies par les relations :

{R_s = (R_L/m^2)/(1 + (R_L C_2 ω)^2); C_s = m^2 C_2(1 + (R_L C_2 ω)^2)/((R_L C_2 ω)^2)

Il s'agit de placer le transformateur en charge sur le point de fonctionnement choisi. Ce choix repose souvent sur une condition de transfert maximum de puissance à la charge ou de gain en tension maximal. Pour cela, à fréquence fixée, on peut ajuster la valeur de la résistance

R_L

. On peut également, pour une valeur fixée de cette résistance, agir sur la fréquence.
32. En ne prenant pas en compte la dépendance de la résistance

R_s

avec la pulsation, exprimer la pulsation de résonance en courant, notée

ω_r

, de la branche constituée des éléments

R, L, C, R_s

C_s

en série. Exprimer, pour

ω = ω_r

, la puissance

^4 P_2

transmise à la charge

R_L

, en fonction de

R, R_s

|V_-_1|

.
33. Définir à quelle condition cette puissance est maximale, pour une amplitude de la tension d'entrée

V_1

fixée.
34. Nous nous plaçons dans le cas où

m \geq 1

et nous considérons que

C_2≫C

. Discuter qualitativement la condition précédente vis-à-vis de la résistance

R_L

2.3 Alimentation d'une lampe fluorescente à cathode froide par un transformateur piézoélectrique.

L'alimentation d'une lampe fluorescente à cathode froide (LCF), utilisée notamment pour le rétro-éclairage des écrans plats à cristaux liquides, constitue une application courante du transformateur piézo-électrique. Une LCF se présente comme une ampoule cylindrique d'un diamètre de quelques millimètres et d'une longueur de plusieurs centimètres (se reporter à la figure (13)). Elle est alimentée par un transformateur piézo-électrique piloté par un dispositif électronique fournissant la tension

V_1

, de fréquence

f

, à son primaire. Ce dispositif électronique, à partir du suivi de la valeur efficace du courant

I_2

traversant la lampe, amène le système transformateur-LCF sur le point de fonctionnement choisi.

Figure 13 - Photographie d'une lampe fluorescente à cathode froide (fabrication par JKL Components Corporation).

\to

Une LCF présente une caractéristique courant-tension non-linéaire. Le tracé de gauche de la figure (14) représente la dépendance de la tension efficace

V_2^(eff)

entre ses bornes en fonction du courant efficace

I_2

eff qui la traverse. Le tracé de droite représente la dépendance de la résistance

R_L

de la lampe en fonction de

I_2^(eff)

. Cette résistance a été définie par le rapport

V_2^(eff)/I_2^(eff)

. La valeur de la tension efficace

V_2^(eff)

doit atteindre un certain seuil, appelé tension d'amorçage, pour initier l'allumage. Après l'amorçage, la tension

V_2

eff décroît avec le courant

I_2^(eff)

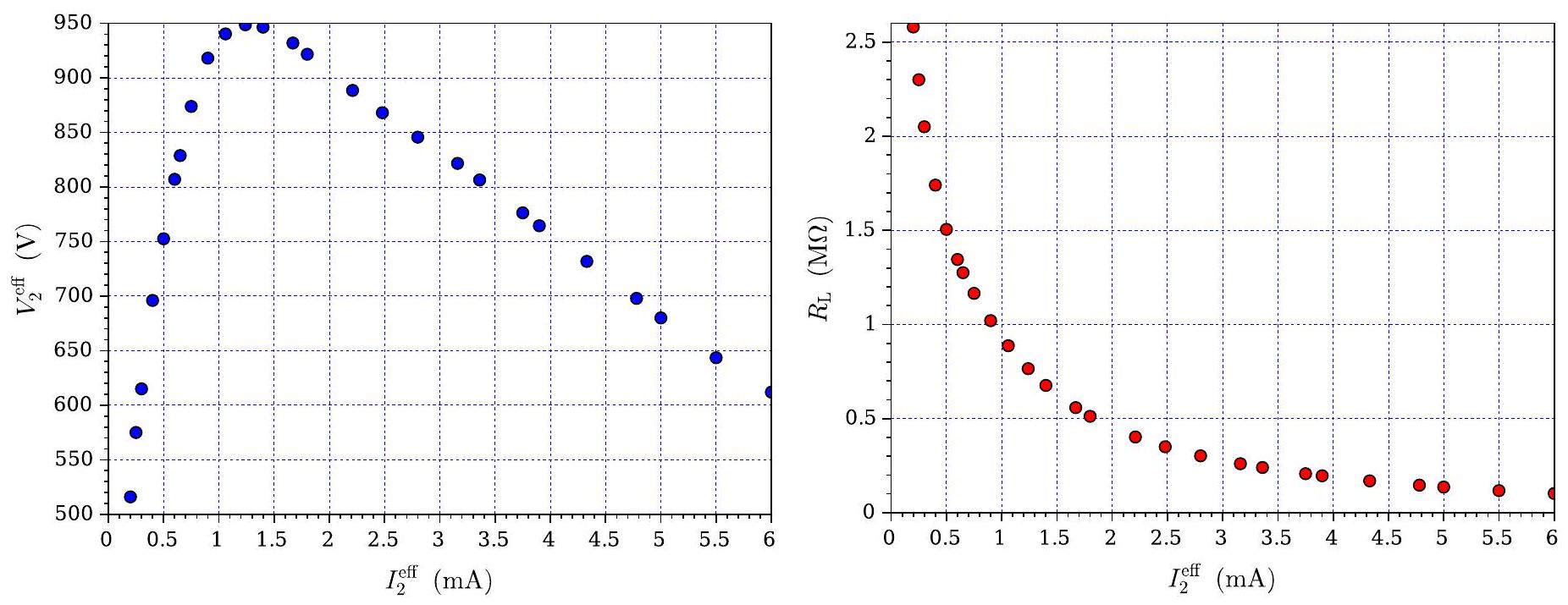

Figure 14 - À gauche : caractéristique courant-tension d'une LCF. À droite : dépendance de sa résistance, définie par le rapport

V_2^(eff)/I_2^(eff)

, avec le courant efficace la traversant.

\to

Le transformateur piézo-électrique est caractérisé par la dépendance de la valeur efficace

V_2^(eff)

de sa tension de sortie avec la fréquence

f

, paramétrée par la résistance

R_L

qui le charge. La figure (15) représente cette dépendance pour

V_1^(eff) = 15 V

et les valeurs :

R_L = 140; 200; 300; 500

750kΩ

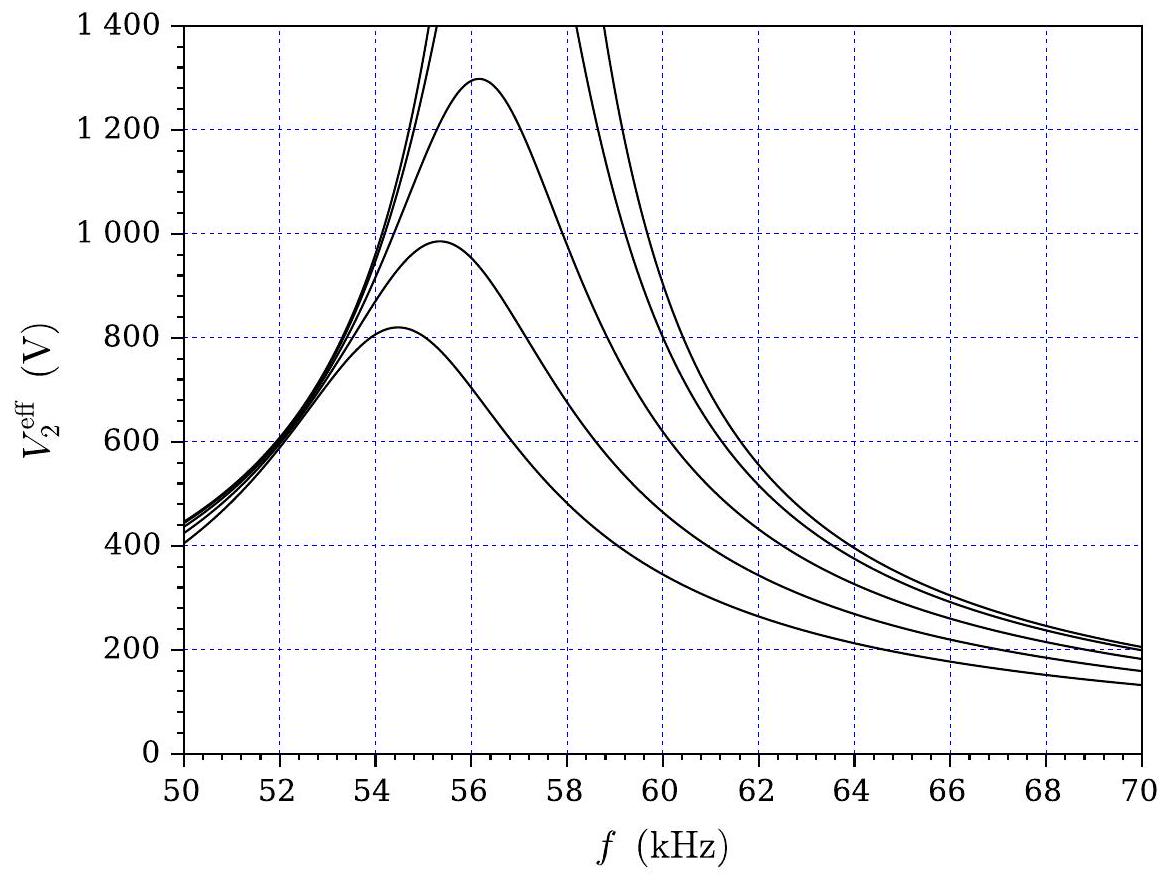

Figure 15 - Tension efficace

V_2^(eff)

de sortie du transformateur en fonction de la fréquence

f

pour

V_1^(eff) = 15 V

et différentes valeurs de la charge :

R_L = 140; 200; 300; 500

750kΩ

. En suivant cet ordre, les maxima des courbes vont croissant.

\to

Le système transformateur-LCF présente les caractéristiques générales suivantes:

Valeur efficace de la tension au primaire : 15 V ;
Tension efficace d'amorçage : 950 V ;
Tension efficace nominale : 680 V ;
Courant efficace nominal : 5 mA ;
$\to$ Le dispositif électronique de pilotage peut faire varier la fréquence $f$ dans la plage $[f_(min), f_(max)]$ où $f_(min) =$ 50 kHz et $f_(max) = 70kHz$ . Dans la situation initiale, la lampe est éteinte et $f = f_(max)$ .

Reproduire (approximativement) la figure (15) et $y$ placer (toujours approximativement) le point $P_0$ correspondant à la situation initiale. Réaliser cette figure suffisamment grande, elle sera réutilisée dans la suite.
Le dispositif électronique réduit alors progressivement la fréquence pour atteindre le point $P_1$ correspondant à l'amorçage. Placer ce point (approximativement) sur la figure précédente en justifiant sa position. Indiquer la valeur $f_1$ de la fréquence correspondante.
Il s'agit enfin d'atteindre le point de fonctionnement $P_2$ correspondant au régime nomimal. Placer ce point (approximativement) sur la figure précédente en justifiant sa position. Préciser comment doit être ajustée la fréquence depuis la situation $P_1$ . Indiquer la valeur $f_2$ de la fréquence correspondante.

C'est en 1956 que Charles A. Rosen conçoit le premier transformateur piézo-électrique. Il le réalisa à partir d'un barreau de titanate de baryum. Ce type de transformateur est aujourd'hui de plus en plus utilisé dans les dispositifs nomades nécessitant une forte miniaturisation et des tensions élevées.

3 Oscillateur électrique utilisant un élément piézo-électrique.

Le couplage électromécanique particulier s'établissant dans un matériau piézo-électrique peut être mis à profit dans la conception d'oscillateurs devant présenter une grande stabilité en fréquence. Ces oscillateurs fournissent la base de temps des horloges de précision. Un élément piézo-électrique, généralement un quartz, est alors intégré dans un filtre formant la chaîne de retour d'un système bouclé particulier. La figure (16) représente la structure du système linéaire électrique à partir duquel sera réalisé un tel oscillateur. Elle comporte :

Un amplificateur de tension (élément actif) de résistance d'entrée $R_e$ , de résistance de sortie $R$ et de gain en tension à vide $G_0(G_0 = Cste \in ℝ)$ (c'est donc le gain à courant de sortie $I$ nul);
Un pont d'impédances ( $Z_1, Z_2, Z_3$ ) ayant vocation à former un filtre.

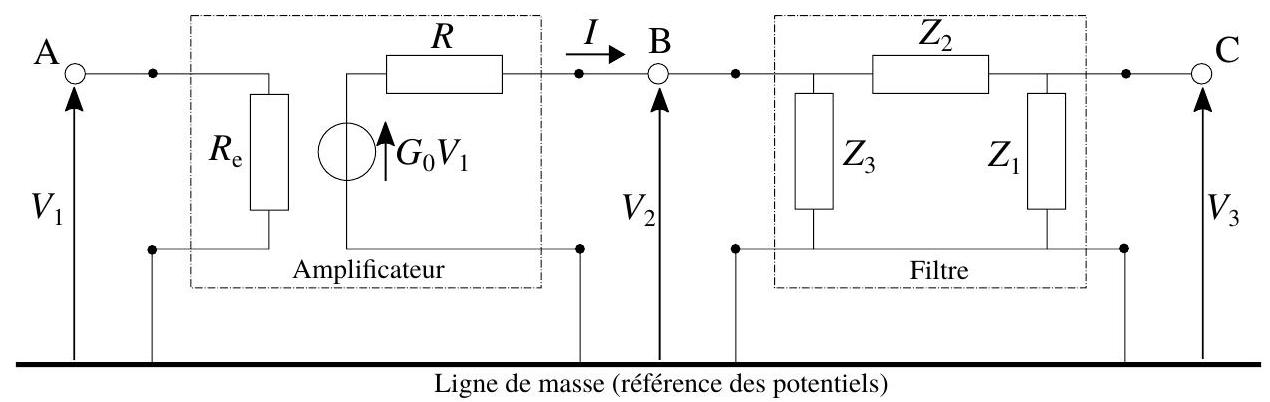

Figure 16 - Système linéaire électrique composé d'un amplificateur (

G_0, R_e, R

) suivi d'un filtre (

Z_1, Z_2, Z_3

Nous notons

p(p \in ℂ)

la variable de Laplace. Les grandeurs

V_1 = V_1(p), V_2 = V_2(p), V_3 = V_3(p)

I = I(p)

représentent les grandeurs symboliques associées aux tensions

v_1 = v_1(t), v_2 = v_2(t), v_3 = v_3(t)

et au courant

i = i(t)

. Les impédances

Z_i = Z_i(p)

sont des grandeurs complexes.
Il s'agit ici d'étudier le principe d'un oscillateur à quartz et de définir quel rôle particulier ce dernier joue.
38. Établir la relation liant les grandeurs d'entrée

V_1

et de sortie

V_3

. Nous l'écrirons sous la forme :

(G_0)/RV_1 = YV_3

L'admittance

Y

est à exprimer en fonction des impédances

Z_i

et de la résistance

R

\to

On pourra d'abord égaler les expressions du courant I, vu d'une part comme sortant de l'amplificateur, vu d'autre part comme entrant dans le filtre.

Le point C du circuit est connecté au point A , bouclant ainsi le système sur lui-même. Nous supposons par ailleurs que la valeur de la résistance d'entrée $R_e$ est suffisamment élevée pour que l'on puisse considérer que la relation (17) liant $V_1$ et $V_3$ reste utilisable (hypothèse $H(R_e)$ . Il s'agit de définir la nature (c'est-à-dire le comportement) des solutions $v_i = v_i(t)$ , dans ces conditions.

Indiquer à quelle condition, portant sur les composants du système, l'hypothèse $H(R_e)$ est justifiable.
Former, à partir de la relation (17), l'équation dont la variable $p$ est alors solution. Rappeler le lien existant entre la variable complexe $p$ et la nature des solutions d'un système linéaire en régime libre.

Nous recherchons à quelle condition il existe des solutions particulières pour lesquelles $p = jω(ω \in ℝ)$ . Par ailleurs, les impédances du pont sont maintenant supposées être purement imaginaires (situation idéalisée par l'absence d'effet dissipatif). Nous les notons alors $Z_i(jω) = jS_i(ω)(S_i \in ℝ)$ .

Établir que cette condition se traduit par deux relations pouvant se mettre sous la forme :

{F(S_1, S_2, S_3) = 0; G(S_1, S_2, G_0) = 0

On explicitera chacune des fonctions

F

G

.
Indiquer pourquoi la résistance

R

n'intervient pas dans cette condition.

Nous notons $K_2 = S_2/S_1$ et $K_3 = S_3/S_1$ .

Établir que le système d'équations (18) conduit aux deux égalités :

{K_2 = G_0 − 1; K_3 = − G_0

Nous nous plaçons dans le cas où $G_0 < 0$ (gain fixé) et nous choisissons l'impédance $Z_1$ telle que $Z_1 = 1/(jC_1 ω)$ (capacité $C_1$ fixée).

Identifier et caractériser le dipôle d'impédance $Z_3$ .

Le dipôle d'impédance $Z_2$ est un quartz. Il est caractérisé par la dépendance $S_2 = S_2(ω)$ représentée sur la figure (17). La grandeur $ω_p$ est la pulsation de résonance parallèle (ou "résonance bouchon") du quartz. Elle correspond ici à la fréquence $f_p = 1MHz$ .

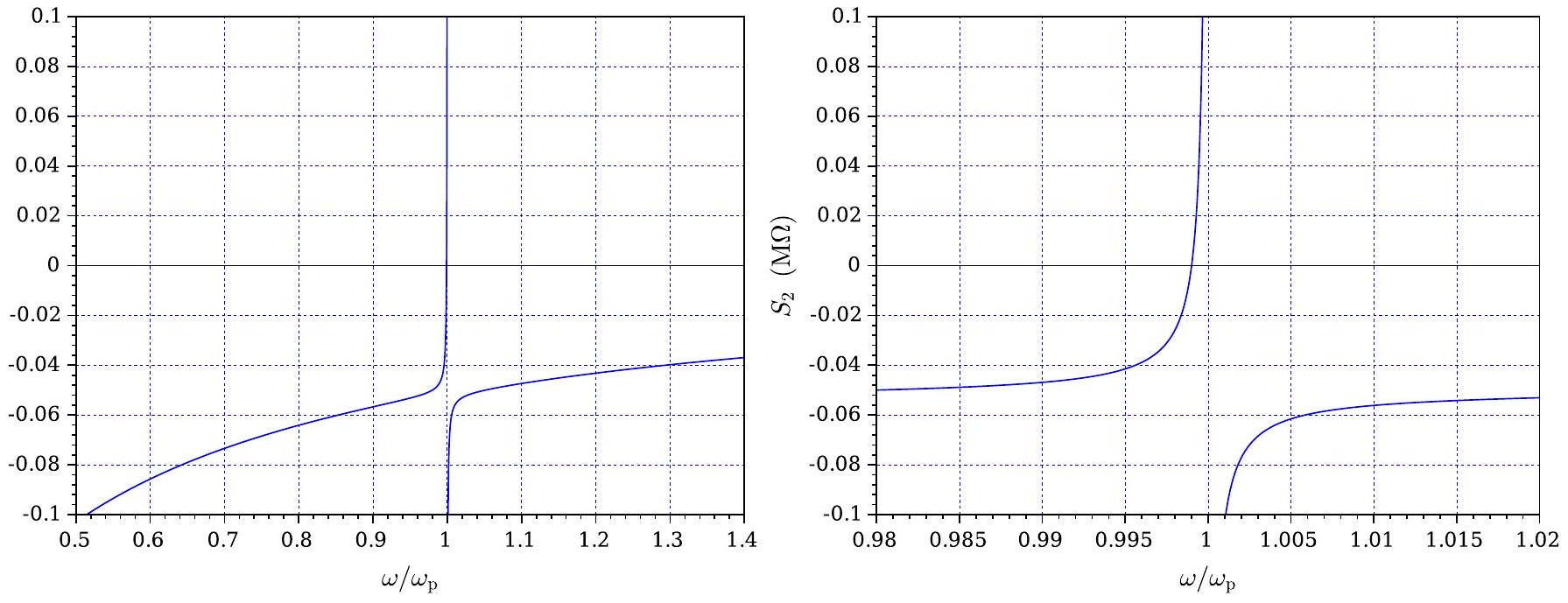

Figure 17 - Dépendance

S_2 = S_2(ω)

pour le quartz d'impédance

Z_2 = jS_2

. Le tracé de droite est un agrandissement horizontal de la zone centrale du tracé de gauche. Afin que ces tracés restent exploitables, les cadres graphiques ont été restreints verticalement. L'échelle des ordonnées est commune aux deux tracés.

Indiquer comment déterminer, à partir de la figure (17), la pulsation d'oscillation du système bouclé. Estimer numériquement l'écart relatif $Δω/ω_p$ dans lequel cette pulsation se situe.
Justifier qu'il était possible d'utiliser une bobine (non résistive, afin de rester dans le cadre de cette étude), à la place d'un quartz. Préciser alors quel est l'intérêt du choix d'un quartz.
$◻$ Lorsqu'un tel oscillateur est utilisé comme base de temps étalon il devient nécessaire de le stabiliser thermiquement afin de limiter la dérive des caractéristiques mécaniques du quartz. Ces systèmes contrôlés en température sont connus sous le nom de Oven Controlled Crystal Oscillator ou OCXO.

1. La somme de ces charges restant, bien sûr, nulle.
1. Nous supposons que les surfaces extrêmes de cet assemblage restent immobiles.
2. Naturellement, les deux électrodes mobiles sont isolées électriquement l'une de l'autre.
1. Il s'agit donc de la puissance active.

Questions fréquentes

4 questions

Sur quoi porte le sujet de physique et sciences de l'ingénieur X MP 2021 ?

Sur l'effet piézo-électrique : modélisation d'un élément piézo-électrique, transformateur de tension piézo-électrique alimentant une lampe à cathode froide, et oscillateur à quartz.

Quelle est la moyenne de l'épreuve PSI X MP 2021 (physique et SI) ?

Selon le rapport, 9,77 sur 20 pour les 649 candidats français (écart-type 5,01) et 6,16 pour les 413 candidats étrangers (écart-type 4,44).

Quelles parties du sujet X MP 2021 physique SI ont fait la différence ?

Les parties 2 et 3, beaucoup moins abordées que la première, ont départagé les meilleurs candidats. Plusieurs questions de fin de partie pouvaient être traitées indépendamment.

Quelles erreurs le jury a-t-il relevées en physique SI Polytechnique MP 2021 ?

Des explications physiques confuses, des erreurs de signe avec Maxwell-Gauss, des applications numériques sans unité et une maîtrise insuffisante des circuits RLC, du modèle de Thévenin et de la condition de bouclage.

Pas de description pour le moment

Commentaires• X ENS Physique SI MP 2021

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...
