Le sujet étudie le fonctionnement d'un microscope à force atomique en trois parties indépendantes. Il modélise d'abord la flexion d'une lame mince par un modèle énergétique à un degré de liberté, puis l'interaction entre la pointe et la surface en modes contact et non-contact. Il se termine par la détection optique de la flèche, la photodétection et le contrôle de la cartographie d'une surface. La calculatrice est interdite.
1Partie 1 : caractérisation mécanique de la lameRelation moment-courbure, équation de la déformée, raideur équivalente, masse effective et estimations numériques.
2Partie 2 : interaction entre la surface et la pointePotentiel d'interaction interatomique, équilibres et stabilité en mode contact, linéarisation et réponse oscillante en mode non-contact.
3Partie 3 : de la flèche à sa détection, sa mesure et son contrôleDéviation d'un faisceau laser réfléchi, localisation par deux photodiodes, circuit de photodétection et cartographie iso-force d'une surface.
Difficile. Le rapport indique une moyenne de 8,10 sur 1196 copies, une troisième partie commencée par moins de la moitié des candidats et des estimations numériques très peu réussies.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
6 erreurs relevées
Coefficient faux dans la relation moment-courbure · Erreurs de signe sur des questions simples · Applications numériques sans unité ou trop arrondies
Afficher ou masquer la section
La première partie a été abordée presque entièrement par la majorité des candidats, sauf les applications numériques, alors que la troisième partie a été commencée par moins de la moitié d'entre eux. Les questions demandant une analyse physique ont été moins abordées et plus mal traitées que les questions calculatoires. Le jury insiste sur la qualité de la rédaction et sur les applications numériques.
Les erreurs les plus sanctionnées
1
Coefficient faux dans la relation moment-courbureQ3
Le découpage de la lame en deux moitiés d'épaisseur h/2 a conduit beaucoup de candidats à une relation quatre fois trop faible.
« Le découpage de la lame en deux parties de taille h/2 a créé de la confusion chez les candidats »
2
Erreurs de signe sur des questions simplesQ1, Q2, Q35
Aux questions 1 et 2, une erreur de signe, même dans un résultat intermédiaire, rendait l'ensemble des deux questions faux. Les signes ont aussi fait échouer la question 35.
« les correcteurs ont été très regardant sur la justesse des signes des résultats, y compris les résultats intermédiaires. »
3
Applications numériques sans unité ou trop arrondiesQ17, Q42, Q43
Les applications numériques, faisables sans calculatrice, ont coûté des points à beaucoup de candidats. Des arrondis trop grossiers ont fait changer d'ordre de grandeur.
« une valeur numérique d’une grandeur physique doit être obligatoirement suivie d’une unité, sans quoi le résultat est considéré comme faux. »
4
Facteur 2 oublié à la réflexionQ33, Q36
La plupart des candidats n'ont pas vu que la rotation de la lame dévie le faisceau réfléchi d'un angle double, ce qui a aussi pénalisé la question 36.
« La plupart des candidats n’a pas identifié le coefficient 2 apparaissant dans la réflexion sur la lame du faisceau laser. »
5
Explications physiques confusesQ20, Q21, Q22
Les réponses rédigées aux questions qualitatives étaient souvent fausses ou partielles. Les candidats qui ont répondu avec des schémas et des courbes ont mieux réussi.
« Les explications écrites données étaient bien souvent fausses »
6
Réponse incomplète à une question en plusieurs itemsQ18, Q51
Chaque sous-question est notée séparément et beaucoup de candidats en oublient une. À la question 51, donner une seule des deux bornes rendait la réponse fausse.
« Bien souvent, une seule borne a été donnée et la réponse était considérée comme fausse. »
Ce qui a été bien réussi
La question 1a est réussie par la quasi-totalité des candidats.
L'analogie entre l'énergie de déformation de la lame et un ressort (question 7) est dans l'ensemble bien traitée.
La question de cours 12 et la question 14 sont bien traitées par la majorité.
La question 23, indépendante des précédentes, obtient un taux important de bonnes réponses.
L'identification des trois paramètres de la question 44 est dans l'ensemble réussie.
Conseils du jury
Indiquer systématiquement l'unité de toute valeur numérique.
Ne simplifier les termes qu'à la fin d'un calcul.
Vérifier l'homogénéité des résultats, par exemple pour l'expression d'un courant.
Sur un graphique, nommer les axes, indiquer les unités et expliquer brièvement les courbes.
Tenter les dernières questions de chaque partie, souvent indépendantes et discriminantes.
Rédiger de façon claire et concise : un raisonnement bien exprimé est mieux évalué qu'un résultat seul, même juste.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Corrigé détaillé
54 questions
Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.
Afficher ou masquer la section
54 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.
Le sujet étudie le fonctionnement d'un microscope à force atomique en trois parties indépendantes. Il modélise d'abord la flexion d'une lame mince par un modèle énergétique à un degré de liberté, puis l'interaction entre la pointe et la surface en modes contact et non-contact. Il se termine par la détection optique de la flèche, la photodétection et le contrôle de la cartographie d'une surface. La calculatrice est interdite.
MARDI 21 AVRIL 2020-14h00-18h00 FILIÈRE MP (Spécialité P&SI)
Épreuve n ^∘4
PHYSIQUE ET SCIENCES DE L'INGÉNIEUR (X)
Durée : 4 heures
L'utilisation des calculatrices n'est pas autorisée pour cette épreuve.
Les résultats numériques seront donnés avec un chiffre significatif.
Cette composition ne concerne qu'une partie des candidats de la filière MP, les autres candidats effectuant simultanément la composition d'informatique A. Pour la filière MP, il y a donc deux enveloppes de sujets, pour cette séance.
Principe de la microscopie à force atomique
La microscopie à sonde locale permet de caractériser une surface à l＇échelle nanométrique，voire sub－nanométrique． Un microscope à force atomique（AFM，selon son abréviation anglaise）effectue cette caractérisation à travers l＇inter－ action qui s＇exerce entre la surface（incluant d＇éventuels éléments adsorbés，molécules，film，．．．）et une pointe de

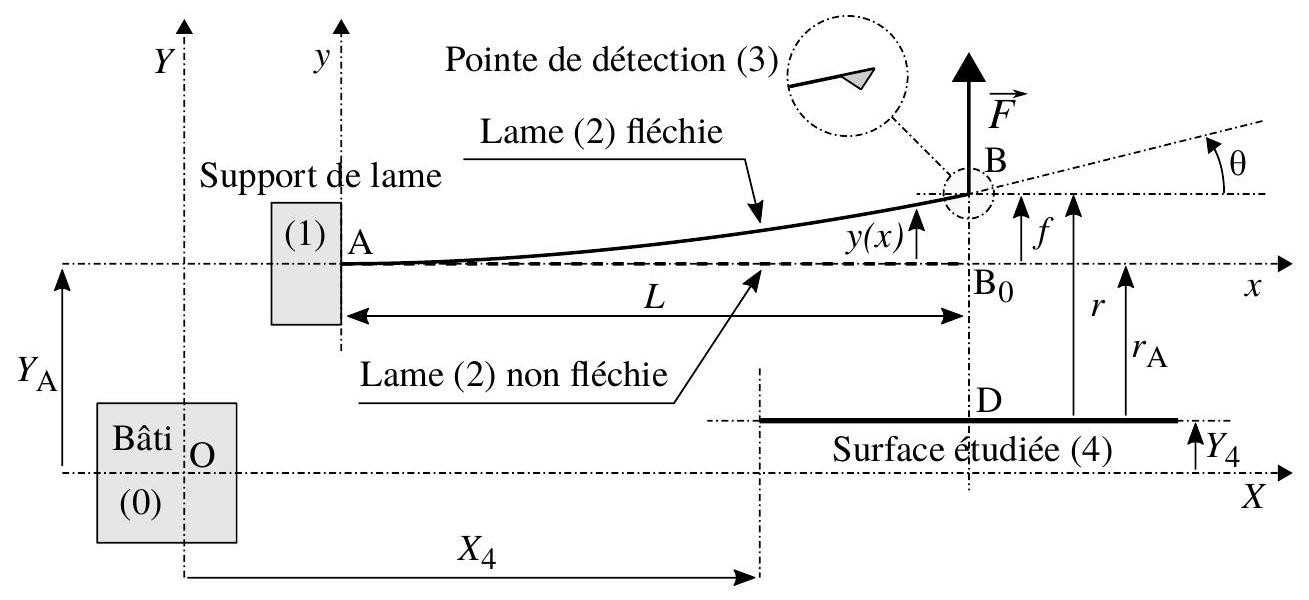

Figure 1 －Structure d＇un microscope à force atomique．La lame flexible（2）（ L × h × b ），tracée en trait continu，est représentée fléchie sous l＇action de la force d＇interaction F⃗ que la surface（4）fait subir à la pointe de détection（3）． Un grossissement de cette pointe apparaît dans un encart．
Nous nous placerons toujours dans des situations telles que：∀x ∈ [0, L], |y^′(x)|≪1(y^′ = dy/dx) ． ◻ Nous ne prendrons jamais en compte l＇effet de la pesanteur．
Il s＇agit d＇établir l＇équation y = y(x)（appelée＂déformée＂）décrivant la forme adoptée par la lame lorsqu＇elle est soumise à la force F⃗ = Fu⃗_y appliquée à son extrémité B（situation illustrée figure（1））．Elle permettra notamment de relier la flèche f = y(L) et l＇angle de déflexion θ à F ．
Nous admettrons qu＇un parallélépipède homogène de section S = L_y × L_z ，soumis à un effort N_x normal à cette section，subit un accroissement δL_x de sa longueur L_x qui vérifie ：
(δL_x)/(L_x) = 1/E(N_x)/S
La grandeur E ，constante et positive，est une caractéristique du matériau constituant le parallélépipède．
\section*{1．1 Comportement élastique．
1．1 Comportement élastique．}
Il s＇agit d＇établir l＇équation y = y(x)（appelée＂déformée＂）décrivant la forme adoptée par la lame lorsqu＇elle est
soumise à la force F⃗ = Fu⃗_y appliquée à son extrémité B （situation illustrée figure（1））．Elle permettra notamment de relier la flèche f = y(L) et l＇angle de déflexion θ à F ．
section，subit un accroissement δL_x de sa longueur L_x qui vérifie ：
25
\section*{\section*{1 Caractérisation mécanique de la lame．
1 Caractérisation mécanique de la lame．}
1 Caractérisation mécanique de la lame．}
都 formée＂）類
détection de très faible dimension，amenée dans son proche voisinage．Le déplacement de cette sonde par rapport à la surface permet de dresser une cartographie de cette interaction．
Nous nous intéresserons d＇abord aux propriétés mécaniques de l＇élément sensible d＇un AFM．Nous étudierons ensuite le contexte dans lequel ce microscope est mis en œuvre afin d＇identifier les exigences techniques qu＇il impose． En dernier lieu，nous analyserons la chaîne de détection，de mesure et de contrôle．Les parties et sous parties de cette étude ne sont pas indépendantes．
La structure mécanique d＇un AFM est présentée figure（1）．L＇élément sensible de ce microscope est une lame flexible （2）portant，à son extrémité libre（B），une pointe de détection（3）．Cette lame est liée rigidement à son support（1），en （A），auquel on associe le repère R(A, x, y, z) ．C＇est dans ce dernier que nous caractériserons，par l＇équation y = y(x) ， la déformation de la lame．Le repère R(O, X, Y, Z) ，considéré comme référentiel galiléen，est lié au bâti（0）（fixe）de l＇AFM．La surface étudiée（4）est située，par rapport à ce repère，par les coordonnées（ X_4, Y_4 ）．Nous notons L, h et b les dimensions de la lame selon les axes respectifs（Ax），（Ay）et（Az）．Nous notons enfin f le déplacement，appelé flèche，de son extrémité（B）et θ son angle d＇inclinaison sur l＇axe（Ax）．
Nous ne prendrons jamais en compte l＇effet de la pesanteur． 類豬
Nous considérons le tronçon élémentaire [x, x + dx] de lame, délimité par les sections de centres G(x) et G(x + dx), représenté figure (2). Ce tronçon est à l'équilibre mécanique sous l'action, d'une part de la force − T⃗(x) = − T(x)u⃗_y et du moment − M⃗(x) = − M(x)u⃗_z, en G(x), d'autre part de la force T⃗(x + dx) = T(x + dx)u⃗_y et du moment M⃗(x + dx) = M(x + dx)u⃗_z, en G(x + dx). Ces grandeurs traduisent les actions mécaniques que les parties [0, x] et [x + dx, L] de lame lui font subir, en réponse à l'application de la force F⃗.

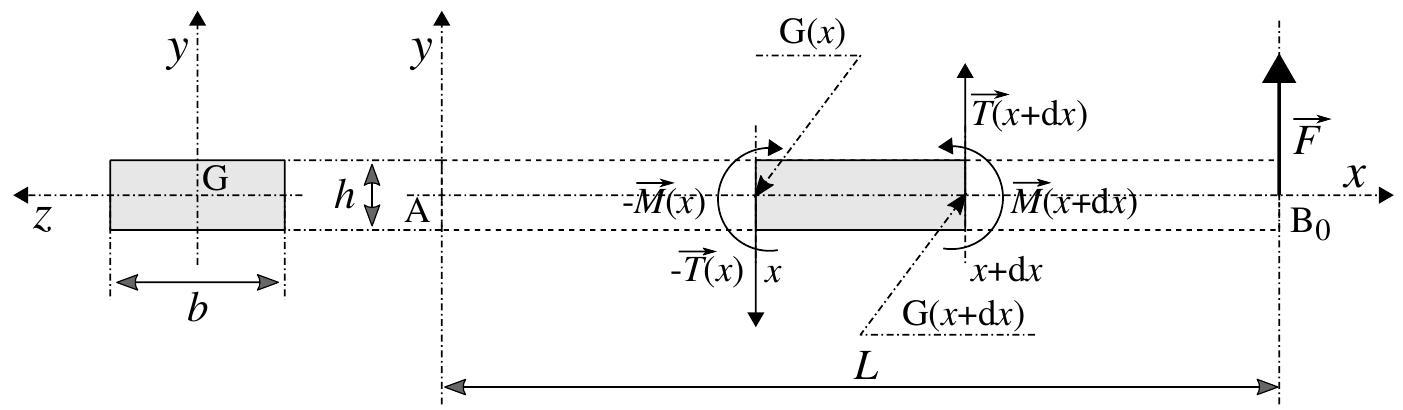

Figure 2 - Tronçon élémentaire [x, x + dx] de lame. Il est à l'équilibre sous les actions mécaniques qu'exercent sur lui, aux points G(x) et G(x + dx), respectivement les parties amont (ou gauche) et aval (ou droite).
émentaire $[x, x+\mathrm{d} x]$ que nous adoptons. Sous les actions mécaniques des parties gauche et droite que ce tronçon
subit, sa partie supérieure est comprimée alors que sa partie inférieure est étirée (ou réciproquement, selon le signe de M). Les efforts normaux ± N⃗ traduisent l'action du moment M⃗ = Mu⃗_z sur le tronçon élémentaire [x, x + dx].
En traduisant l'équilibre mécanique du tronçon élémentaire [x, x + dx] déduire d'une part que la composante algébrique T est uniforme, d'autre part l'équation différentielle liant T à M.
Déduire de ces deux résultats l'expression de la composante algébrique M du moment en fonction de F, L et x.
En vue d'établir une relation décrivant le comportement élastique de la lame nous imaginons qu'elle est formée de deux lames, d'épaisseur h/2, superposées. La figure (3) présente le modèle local de déformation d'un tronçon élémentaire [x, x + dx] que nous adoptons. Sous les actions mécaniques des parties gauche et droite que ce tronçon M). Les efforts normaux ± N⃗ traduisent l'action du moment M⃗ = Mu⃗_z sur le tronçon élémentaire [x, x + dx].

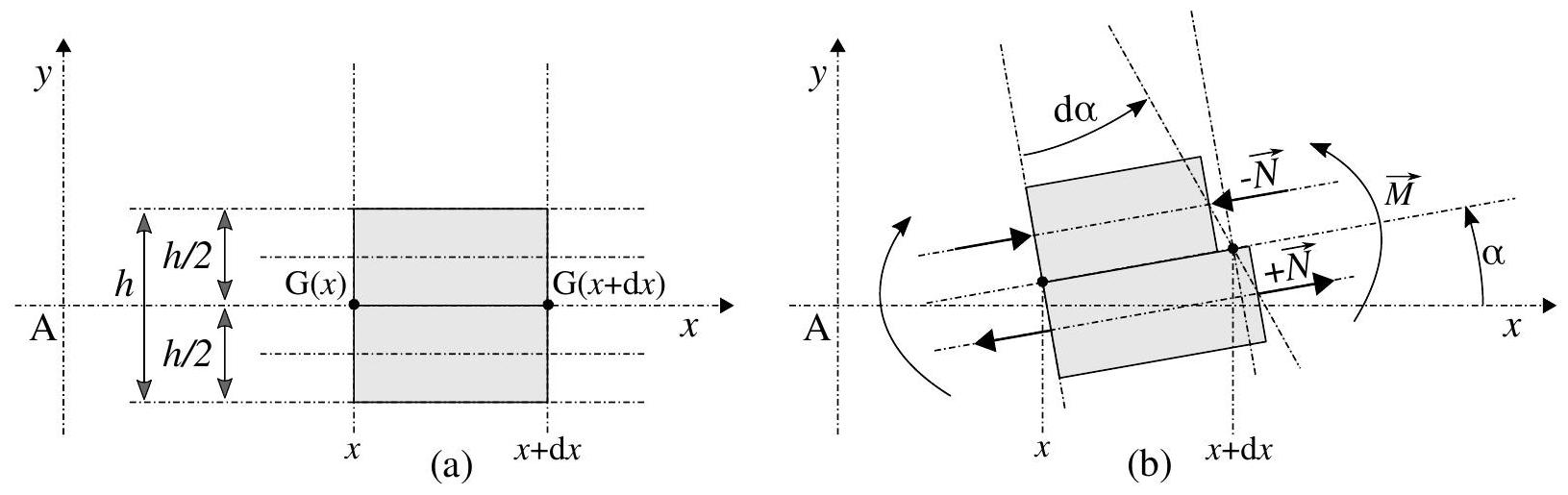

Figure 3 - Modèle adopté de déformation d'un tronçon élémentaire de lame : (a) Situation de référence, le tronçon n'est soumis à aucune action mécanique; (b) Le tronçon est soumis aux actions mécaniques de la part des parties amont et aval.
En appliquant la relation (1) à chacun des demi-tronçons élémentaires supérieur et inférieur, établir l'équation liant dα/dx à M, E, b et h. On se souviendra que |y^′|≪1 et donc que |α|≪1.
La figure (4) traduit, vis-à-vis de la courbure de la lame, le modèle de déformation décrit figure (3).
À partir du résultat précédent et d'un raisonnement géométrique appliqué à la figure (4), établir que la déformée vérifie l'équation différentielle :
D(d^2 y)/(dx^2) = M
Le paramètre D est une constante positive que l'on exprimera en fonction de E, b et h.
5. Déduire des résultats précédents l'expression de la fonction y = y(x), paramétrée par les grandeurs D, L et F.
6. Nous posons K = 3D/L^3. Exprimer, en fonction de K, L et F, la flèche f et l'angle θ (définis sur la figure (1)).
7. Exprimer, en fonction de K et f, l'énergie élastique E_K emmagasinée par la lame dans un état de déformation caractérisé par la flèche f.
(b)

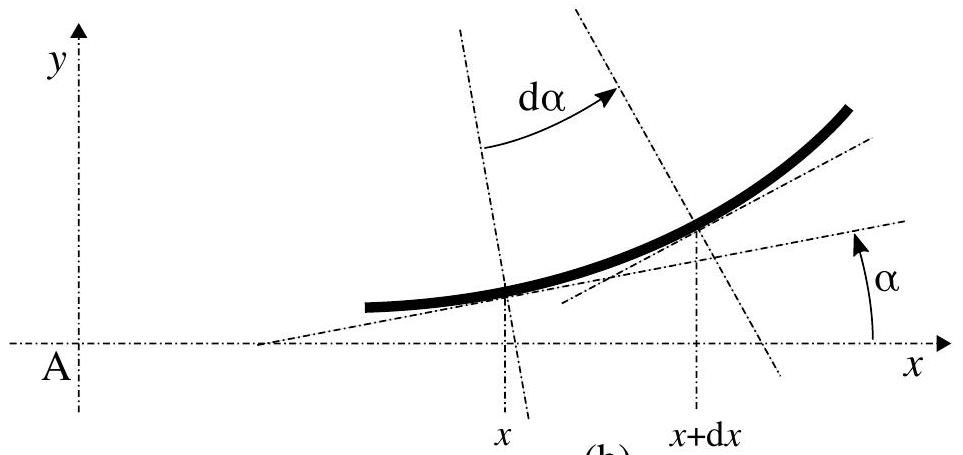

Figure 4 - Tronçon élémentaire [x, x + dx] de lame courbé sous l'effet des actions mécaniques exercées par les parties amont et aval.
1.2 Comportement inertiel.
Nous notons m la masse de la lame (celle de la pointe est négligée devant m ). Il s'agit d'exprimer la masse inertielle effective m_(eff) de la lame qui intervient, en particulier, dans l'expression de son énergie cinétique E_c, en régime dynamique. Elle est définie par la relation :
E_c = 1/2m_(eff)f˙^2 (f˙ = (df)/(dt))
Pour le mode fondamental de vibration de la lame, nous considérons que la forme qu'elle adopte peut être confondue avec celle de sa déformée statique. Elle est alors totalement définie par la connaissance de la flèche f = f(t), pour tout temps t. Nous exprimons alors sa déformée dynamique sous la forme :
y(x, t) = φ(u)f(t) où u = x/L
Déduire du résultat obtenu à la question (5) l'expression de la fonction φ = φ(u).
En sommant les participations de chaque tronçon élémentaire [ x, x + dx ], établir l'expression de l'énergie ciné- tique E_c de la lame. En déduire l'expression de sa masse effective m_(eff) en fonction de sa masse m. Sur la base d'un argument physique, préciser pourquoi m_(eff) < m.
1.3 Estimations numériques.
Une lame en nitrure de silicium présente les caractéristiques suivantes ^1 : L = 200μ m; b = 20μ m; h = 2μ m; ρ = 3000 kg ⋅ m^(− 3); E = 3 × 10^(11) N ⋅ m^(− 2).
10. Estimer la valeur de la raideur K, de la masse effective m_(eff) et enfin de la fréquence propre (ou, ici, de résonance) f_(p0) de la lame.

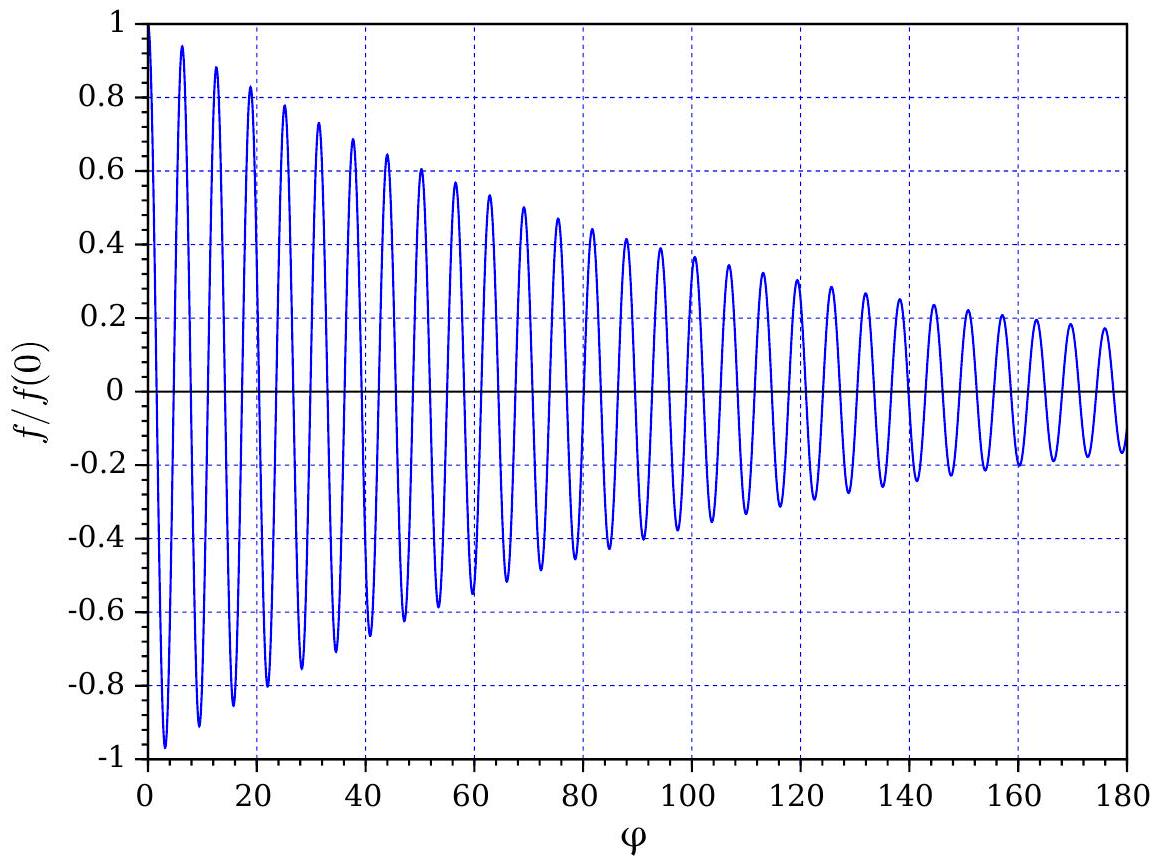

11. La figure (5) représente l'évolution temporelle de la flèche adimensionnalisée f/f(0) en régime libre, depuis la situation initiale (f(0), f˙(0) = 0 ), sa pointe étant soustraite à toute influence de la surface. L'axe des abscisses porte le temps adimensionnalisé φ = ω_(p0)t où ω_(p0) = 2πf_(p0).
Estimer, à partir de cette évolution, le facteur de qualité Q_0 de la lame. On indiquera la méthode suivie.
2 Interaction entre la surface et la pointe.
Nous supposons que l'interaction entre un atome de la surface (4) et la sonde (3) peut être approximativement décrite par le potentiel U = U(r) d'expression :
U(r) = U^⋆[(a/r)^(12) − 2(a/r)^6]
Les paramètres U^⋆ et a(a > 0) représentent respectivement une énergie et une longueur caractéristiques. La variable r(r > 0) représente la distance de la surface à la sonde (se reporter à la figure (1)). Nous supposons que cette sonde n'est en interaction, majoritairement, qu'avec un seul atome de la surface.
Figure 5 - Évolution temporelle de la flèche en régime libre (coordonnées adimensionnalisées), la pointe de détection étant soustraite à toute interaction avec la surface.
Représenter l'allure graphique du rapport U(r)/U^⋆ en fonction de la distance adimensionnalisée r/a. Indiquer la nature de l'interaction que représente chacune des composantes de ce potentiel. Préciser, en le justifiant, le signe du paramètre U^⋆.
Proposer, sur la base d'une argumentation, un ordre de grandeur des paramètres a et U^⋆.
2.1 Imagerie par mode contact.

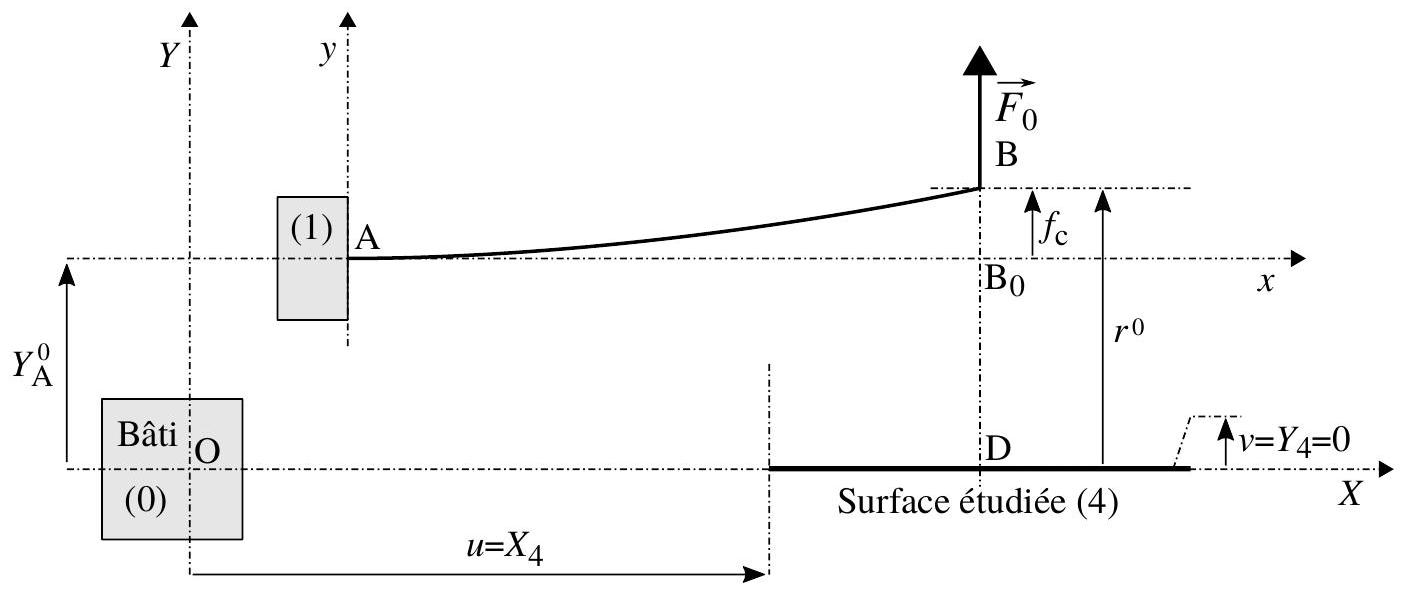

L'interaction entre la surface et la sonde est directement caractérisée par la force qu'exerce la surface sur la sonde. Ce mode est généralement utilisé dans le domaine répulsif de l'interaction. Nous rappelons que l'on note K la raideur de la lame (question (7)).
14. Traduire l'équilibre mécanique de la sonde lorsqu'elle est soumise au potentiel U(r). On fera apparaître le paramètre r_A et la variable f (flèche).
15. Établir que cette équation d'équilibre prend la forme :
G × (R − R_A) = Φ(R) où Φ(R) = 1/(R^(13)) − 1/(R^7), R = r/a et R_A = (r_A)/a
Le facteur G est une constante positive que l'on exprimera en fonction de K, U^⋆ et a, et dont on donnera une interprétation physique.
16. Illustrer graphiquement la résolution de l'équation (6).
17. La figure (6) représente graphiquement la fonction Φ = Φ(R). Estimer, à partir de cette figure, la valeur du paramètre critique G_c au-dessus duquel l'équation (6) admet une unique solution, quel que soit R_A.
18. Nous adoptons la valeur trouvée de G_c comme référence et fixons U^⋆ = 10^(− 20) J. En déduire l'ordre de grandeur de la raideur K correspondante de la lame. Vérifier qu'il est cohérent avec la valeur trouvée en réponse à la question (10).
19. Associer une force caractéristique F^⋆ à la force d'interaction F = F_(4/3) entre la surface et la sonde. Déduire de ce résultat et du précédent l'ordre de grandeur de la flèche caractéristique f^⋆. Commenter brièvement ces résultats.

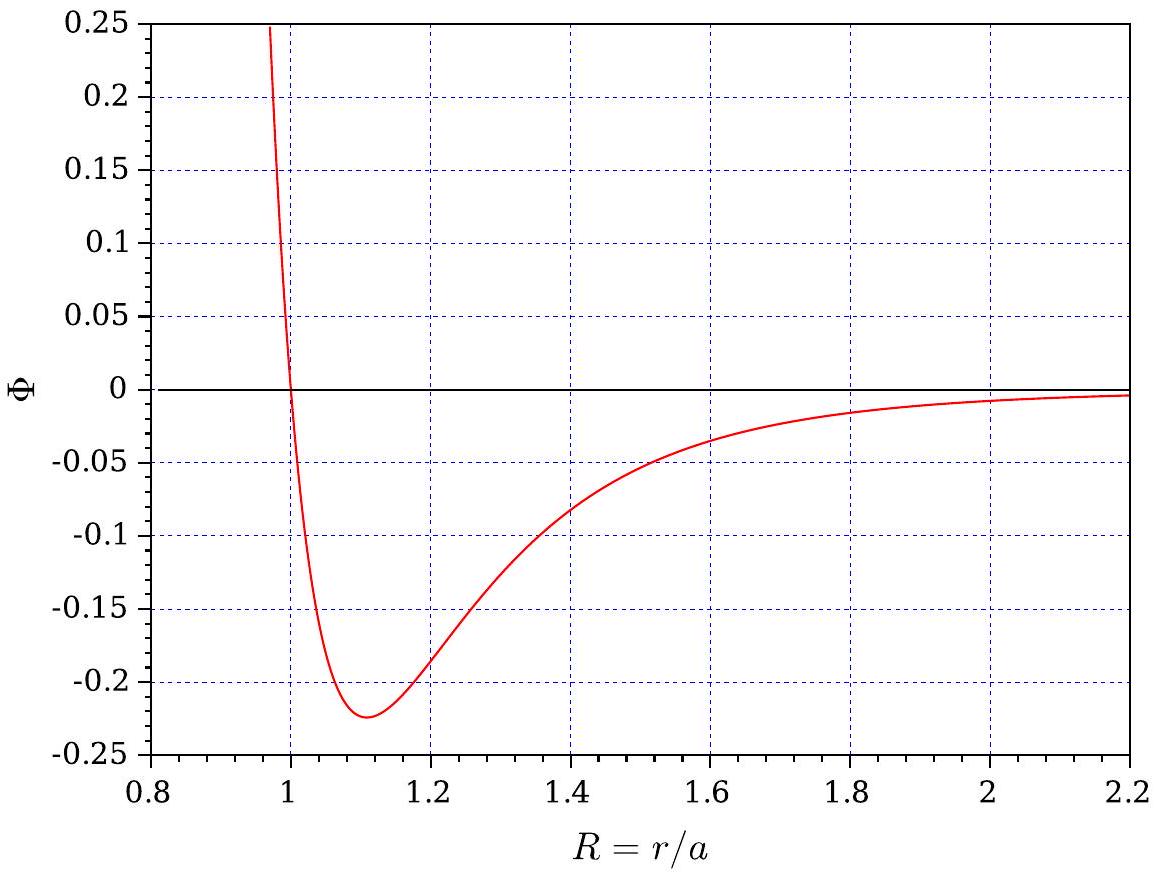

Figure 6 - Représentation graphique de la fonction Φ = Φ(R).
Le champ d'interaction entre la surface et la sonde est exploré en faisant varier le paramètre R_A selon le cycle :
R_A : 2, 2↘0, 8↗2, 2
Représenter graphiquement l'allure de la dépendance correspondante de f/a avec R, dans le cas où G = 1.
Même question que la précédente, mais dans le cas où G = 1/4. En déduire l'allure graphique de la dépendance de la flèche f avec le paramètre de distance R_A. Interpréter ce résultat.
Tirer les conclusions pratiques des résultats obtenus en réponse aux questions (20) et (21).
2.2 Imagerie par mode non-contact.
L'interaction entre la surface et la sonde est caractérisée par l'influence qu'exerce la surface sur la fréquence de résonance de la lame. Ce mode est utilisé dans le domaine attractif de l'interaction. Nous rappelons que l'on note K la raideur de la lame (question (7)) et m_(eff) sa masse effective (masse intervenant dans l'expression de son énergie cinétique [équation (3)]).
23. Exprimer l'énergie mécanique totale E de la lame lorsqu'elle oscille et que la pointe est en interaction avec la surface. On fera apparaître le paramètre r_A et la variable f (flèche). On n'explicitera pas la dépendance du potentiel U avec la distance, on précisera seulement son argument.
24. Développer l'expression de l'énergie E au voisinage d'un état présupposé d'équilibre caractérisé par la flèche f_(eq). On ne fera porter ce développement que sur le potentiel U, en le limitant à l'ordre 2 vis-à-vis de l'écart ( f − f_(eq) ). Par ailleurs, on notera simplement U_(eq), U_(eq)^′ et U_(eq)^(′′) le potentiel et ses dérivées première et deuxième correspondant à l'état d'équilibre (c'est-à-dire que l'on ne les explicitera pas).
25. En déduire l'équation différentielle du deuxième ordre vérifiée par la flèche f. On négligera ici toute cause de dissipation de l'énergie mécanique.
26. Analyser cette équation différentielle.
La lame est excitée par les oscillations verticales harmoniques de son support (1), décrites par l'équation horaire (écrite en représentation complexe) :
D'autre part, nous prenons maintenant en compte l'effet d'amortissement des oscillations de la lame en introduisant le facteur de qualité Q(Q≫1). Nous supposons que seul l'air ambiant est responsable de cet effet dissipatif. Ainsi excitée, la lame oscille autour de sa position moyenne r_(eq) = r_A^0 + f_(eq). Nous recherchons alors sa réponse en amplitude sous la forme (en notation complexe) :
r = r_(eq) + A_B exp(iωt) (A_B ∈ ℂ, |A_B|≪r_(eq))
Enfin, nous notons ω_p^2 = (K + U_(eq)^(′′))/(m_(eff)) et ω_(p0)^2 = K/(m_(eff)).

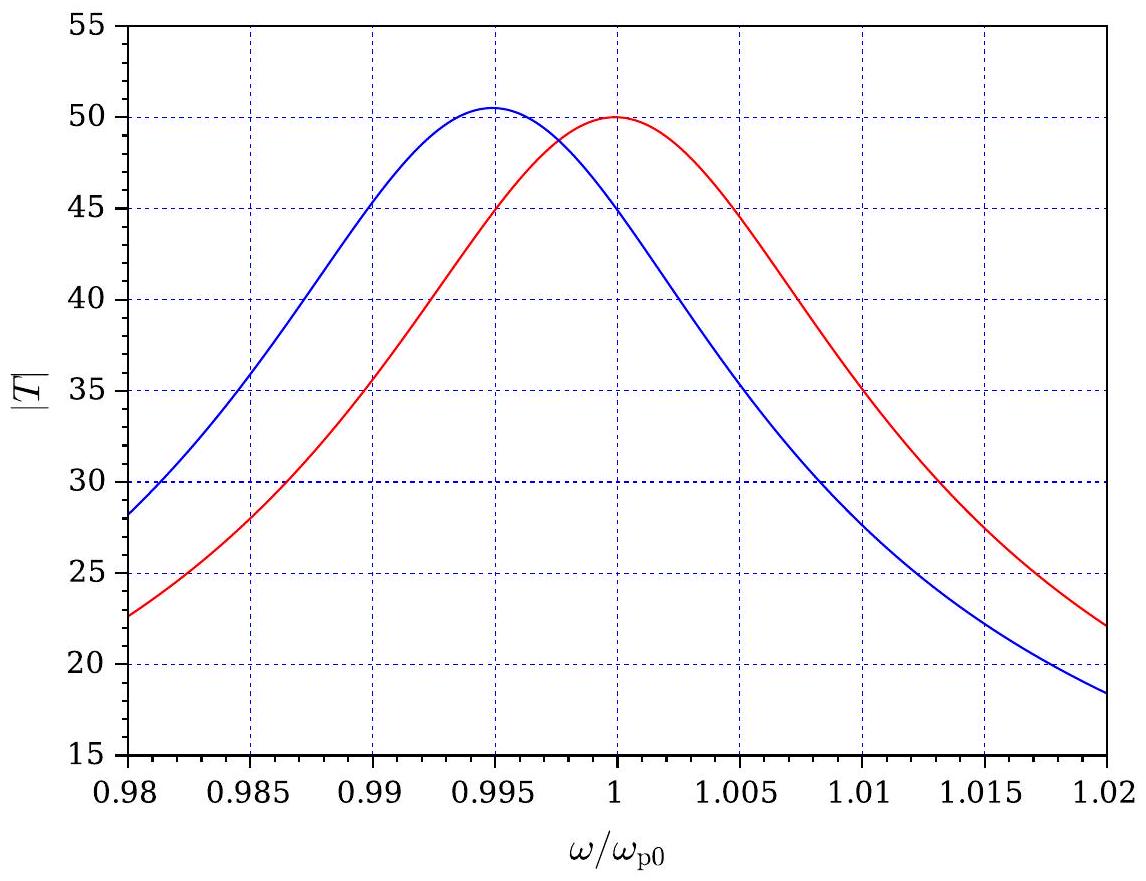

Figure 7 - Dépendance du module |T| avec Ω dans le cas où la lame est sans interaction avec la surface ( Ω_p = 1 ) et dans celui où elle subit son influence (illustration avec Ω_p = 0, 995 ).
Figure 7 - Dépendance du module |T| avec Ω dans le cas où la lame est sans interaction avec la surface ( Ω_p = 1 ) et dans celui où elle subit son influence (illustration avec Ω_p = 0, 995 ).
Nous définissons la sensibilité intrinsèque s_i de ce protocole de mesure par le rapport :
Exprimer la fonction de transfert en amplitude de la lame, définie par le rapport T = A_B/A_A(T ∈ ℂ). On fera apparaître le facteur de qualité Q, le paramètre Ω_p = ω_p/ω_(p0) et la variable Ω = ω/ω_(p0).
Pour ce mode de mesure, l'AFM est équipé d'une lame de raideur telle que K≫|U_(eq)^(′′)| sur tout le domaine attractif de l'interaction. Elle est excitée à une pulsation ω et une amplitude A_A fixées. On mesure alors la variation d'amplitude de sa réponse Δ(r_(eq)) = |A_B| − |A_(B0)|. Le terme |A_(B0)| désigne l'amplitude de vibration de la lame en l'absence d'interaction avec la surface et le terme |A_B| celle correspondant à la distance r_(eq) (choisie) de la surface. La figure (7) représente graphiquement la dépendance du module |T| avec Ω dans le cas où la lame est sans interaction avec la surface ( Ω_p = 1 ) et dans celui où elle subit son influence (illustration avec Ω_p = 0, 995 ).
Estimer, à partir de la figure (7), le facteur de qualité Q_0 de la lame dans le cas où elle est sans interaction avec la surface.
Estimer, à partir de la figure (7), le facteur de qualité Q_0 de la lame dans le cas où elle est sans interaction avec la surface.
Nous définissons la sensibilité intrinsèque s_i de ce protocole de mesure par le rapport :
s_i = (ω_(p0))/(A_A)(Δ(r_(eq)))/(ω_p − ω_(p0))
Définir le critère conduisant au choix de la (voire, des) pulsation ω la mieux adaptée à ce protocole. Se souvenir que K≫|U_(eq)^(′′)| et donc que ω_p reste toujours proche de ω_(p0), comme l'illustre la figure (7). Estimer alors, à partir de cette figure, la valeur correspondante de Ω. Il ne s'agit pas d'effectuer des calculs, mais simplement d'exploiter cette figure.
30. Estimer, à partir de la figure (7), la valeur de |s_i| correspondant à la valeur choisie de Ω.
Reportons-nous au dispositif optique décrit figure (8). La surface supérieure de la lame, dans le voisinage de son
extrémité B , est métallisée par un dépôt de chrome. Le faisceau LASER, visant le point B_0, s'y réfléchit puis est intercepté par le plan de détection disposé perpendiculairement au faisceau de référence (lame non fléchie). Les déformations restant toujours faibles, le point B est considéré comme ayant la même abscisse L que le point B_0. De même, le point B^′ est supposé rester confondu avec le point B . Le point P_0 désigne le point d'incidence, sur le plan de détection, du faisceau réfléchi de référence. Le point P_1 désigne celui correspondant à l'état de déformation ( f, θ ) de la lame. Nous notons Δ = P_0 P_1 l'écart algébrique à la situation de référence et d la distance du point B_0 au plan de détection. Enfin, nous n'envisageons que des situations telles que |Δ|≪d.

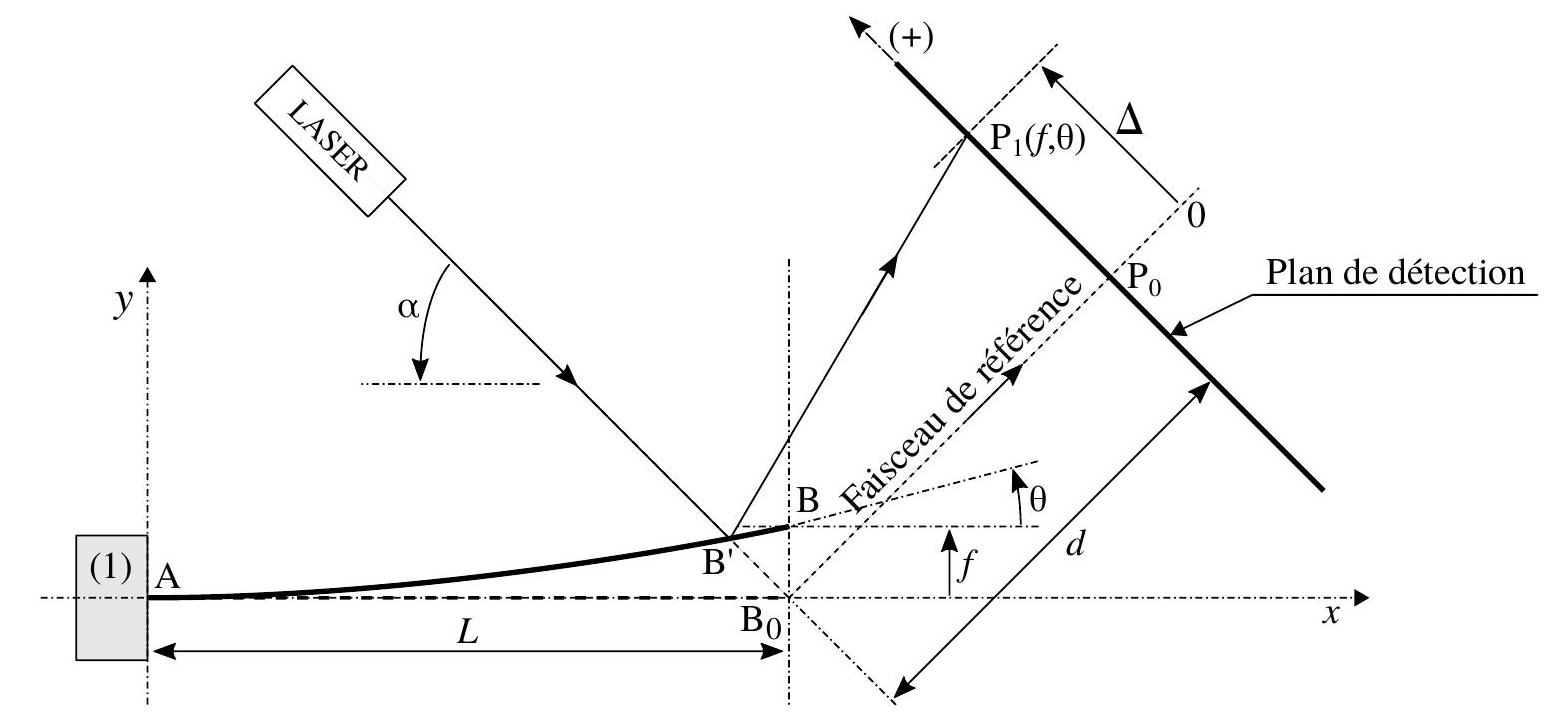

Figure 8 - La position de la tache LASER, centrée au point P_1(f, θ) du plan de détection, est image de l'état de déformation de la lame.
31. Indiquer comment, à partir de la mesure de l'écart Δ(r_(eq)), on accède au gradient (normal) de force existant à la distance r_(eq) de la surface.
32. La situation illustrée par la figure (7) correspondrait à une expérience réalisée à la pression atmosphérique. Indiquer comment, en pratique, il serait possible d'augmenter |s_i|.
3 De la flèche à sa détection, sa mesure et son contrôle.
Nous étudions ici quelques techniques mises en œuvre dans la chaîne de détection, de mesure et de contrôle de la flèche f. Nous caractériserons, en particulier, les éventuelles contraintes ou limites qu'elles imposent.
3.1 Détection de la flèche.
Reportons-nous au dispositif optique décrit figure (8). La surface supérieure de la lame, dans le voisinage de son extrémité B , est métallisée par un dépôt de chrome. Le faisceau LASER, visant le point B_0, s'y réfléchit puis est ntercepté par le plan de détection disposé perpendiculairement au faisceau de référence (lame non fléchie). Les déformations restant toujours faibles, le point B est considéré comme ayant la même abscisse L que le point B_0. De même, le point B^′ est supposé rester confondu avec le point B . Le point P_0 désigne le point d'incidence, sur le plan
de détection, du faisceau réfléchi de référence. Le point P_1 désigne celui correspondant à l'état de déformation (f, θ) de la lame. Nous notons Δ = P_0 P_1 l'écart algébrique à la situation de référence et d la distance du point B_0 au plan de détection. Enfin, nous n'envisageons que des situations telles que |Δ|≪d.
33. Nous rappelons que |θ|≪1. Par ailleurs, la configuration est telle que d≫L. Exprimer l'écart Δ en fonction de l'angle θ et de la distance d, dans ces conditions.
34. Le LASER utilisé émet dans le domaine visible et la distance d est fixée à 10 cm . Nous considérons que le diamètre du faisceau, au niveau de la surface de réflexion de la lame, est égal à la largeur b de la lame ( b = 20μ m, valeur donnée dans la sous-partie (1.3)). Estimer algébriquement puis numériquement le diamètre 2a_d de la tache lumineuse formée par le faisceau LASER sur le plan de détection. On précisera le raisonnement tenu.
3.2 Localisation par photodétection de la position du point P_1.
Reportons-nous à la figure (9). La localisation du point P_1, représentant le centre du faisceau LASER intercepté par le plan de détection (plan apparaissant figure (8)), est assurée par deux photodiodes PhD_1 et PhD_2 dont les surfaces photosensibles sont contigües. La polarisation de ces photodiodes est telle que les courants I_1 et I_2 qui les traversent sont proportionnels au flux lumineux qu'elles reçoivent. Dans la situation de référence, le point P_0 se situe à la frontière entre ces deux surfaces et les photodiodes reçoivent alors, chacune, le même flux lumineux. Lorsque le point P_1 s'écarte du point P_0, la dissymétrie qui apparaît est directement liée à l'écart Δ, lui-même image de l'état de déformation ( f, θ ) de la lame. Nous notons φ_1 et φ_2 les flux lumineux respectivement reçus par les photodiodes PhD_1 et PhD_2. Nous considérons que l'intensité lumineuse du faisceau LASER est uniformément répartie sur sa section. Nous notons a_P le rayon de sa section au niveau de la surface photosensible.

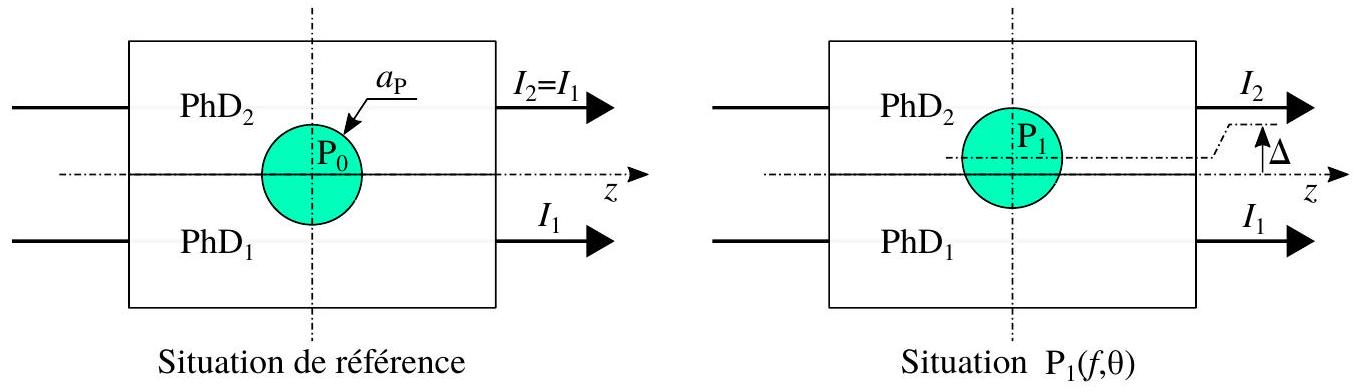

Figure 9 - Localisation du point P_1(f, θ) à l'aide de deux photodiodes PhD_1 et PhD_2. Le disque teinté de rayon a_P, de centre P_0 sur la figure de gauche et de centre P_1 sur celle de droite, représente la tache lumineuse formée par le faisceau lASER sur le plan de détection.
Nous définissons le contraste C par le rapport :
C = (φ_2 − φ_1)/(φ_2 + φ_1)
Exprimer ce contraste en fonction de l'écart Δ et du rayon a_p de la tache lumineuse, en se plaçant dans la limite |Δ|≪a_P.
36. Nous identifions a_p à a_d (question (34)). Analyser la cause qui limite le contraste.
37. Notamment à cause de la dérive thermique de la cavité du LASER, l'intensité lumineuse de ce dernier est susceptible de fluctuer (même sur de grandes échelles de temps). Expliquer alors pourquoi le contraste C apparaît mieux adapté à la capture de l'écart Δ que simplement la différence Δφ = φ_2 − φ_1.
3.3 Étude de la photodétection.
Une photodiode est un dipôle électrocinétique non linéaire dont la caractéristique courant-tension est paramétrée par le flux lumineux (dans la gamme fréquentielle appropriée) que sa surface photosensible absorbe. La figure (10) symbolise ce composant. Soumis à la différence de potentiel V et absorbant le flux φ, ce photodétecteur est alors traversé par le courant I = I(V, φ).

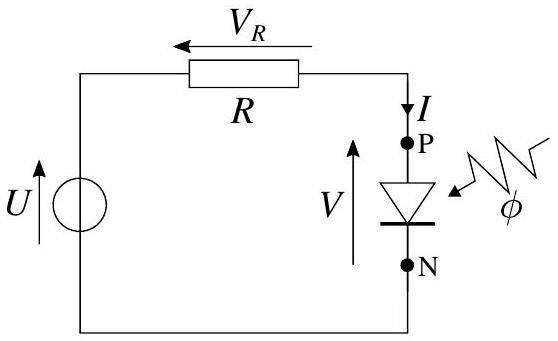

Figure 10 - Dipôle électrocinétique ( PN ) représentant une photodiode soumise à la différence de potentiel V et absorbant le flux lumineux φ. Il est alors traversé par le courant I = I(V, φ).
La sensibilité photonique du photodétecteur est définie par le rapport :
S = (∂I)/(∂φ)|_V(A ⋅ W^(− 1))
Exprimer la sensibilité théorique S_(th) en considérant que chaque photon du flux lumineux φ génère, au sein de ce composant, une charge élémentaire e participant au courant I.
Estimer S_(th) en adoptant les valeurs arrondies : e = 1, 5 × 10^(− 19)C, h = 5 × 10^(− 34) J ⋅ s (constante de Planck) et v = 5 × 10^(14) Hz (fréquence de l'émission LASER).
Vérifier que le résultat obtenu est compatible avec la valeur de sensibilité déduite de la figure (11).

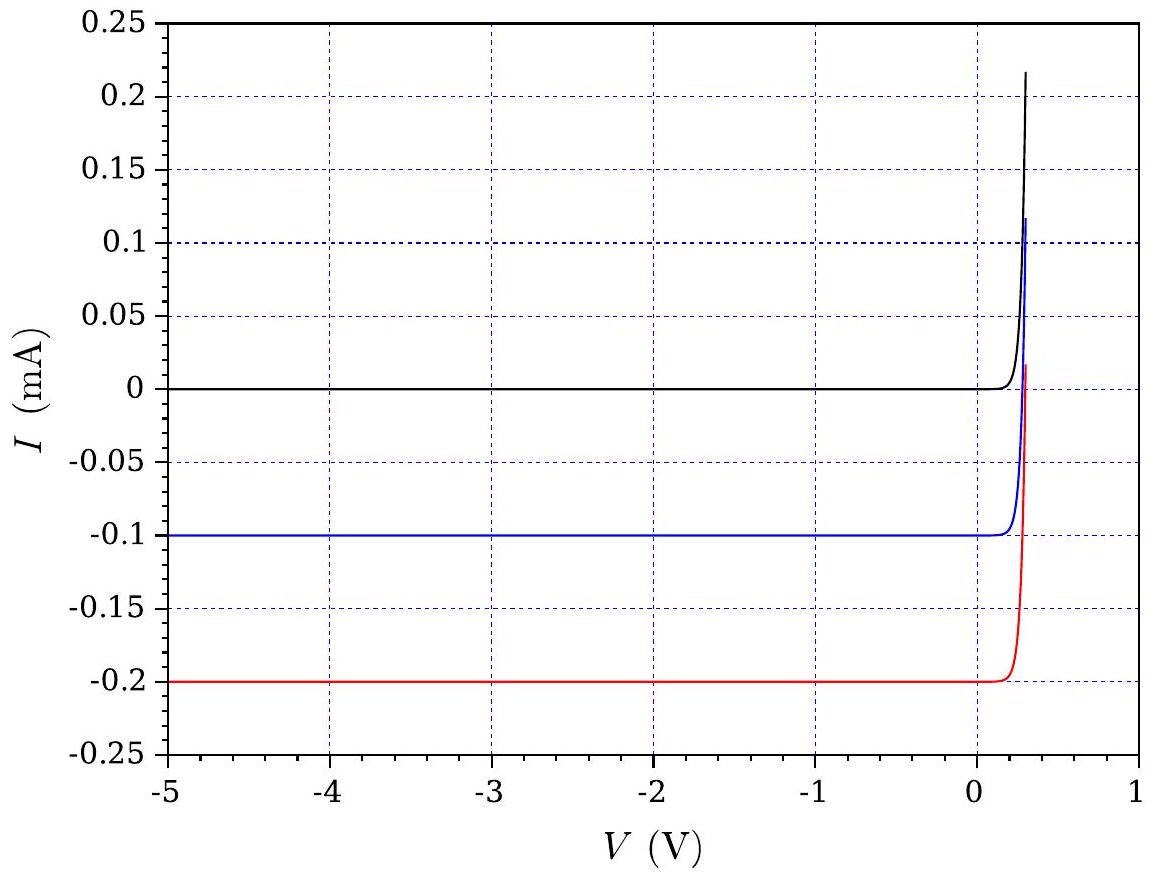

La réponse en courant de ce photodétecteur est (sensiblement) décrite par l'équation :
I(V, φ) = I_(inv){exp(V/V_T) − 1} − I_(ph)(φ) (V_T ≃ 25mV à une température voisine de 300 K)
Le courant I_(inv) est une constante positive (de l'ordre de quelques nA ). Le courant d'origine photonique I_(ph)(φ), également positif, est considéré ne dépendre que du flux lumineux φ et lui être proportionnel. La figure (11) représente la caractéristique courant-tension d'une photodiode pour trois valeurs de flux. La valeur la plus élevée ( φ = 1 mW ) correspond à la puissance lumineuse du LASER utilisé.
Figure 11 - Influence du flux lumineux sur la caractéristique courant-tension de la photodiode. Du haut vers le bas : φ = 0 mW, φ = 0, 5 mW et φ = 1 mW.
Ce photodétecteur est placé dans le circuit de polarisation présenté figure (12). La différence de potentiel U est délivrée par un générateur de tension continue (idéal). Pour la photodiode considérée, elle ne doit pas être inférieure à -5 V .
39. Illustrer, à partir du réseau de caractéristiques I(V, φ) = I_φ(V) paramétré par le flux φ (figure (11)), la construction graphique du point de fonctionnement ( Q ) adopté par le système, correspondant aux valeurs U = − 5 V, φ = 0, 5 mW et R = 20kΩ.
40. La résistance R joue le rôle de convertisseur courant-tension I → V_R = RI. Nous souhaitons que la différence de potentiel V_R permette la mesure d'un flux lumineux susceptible de varier dans la gamme [0, 1]mW. Déterminer la valeur de la résistance R qui réalise le meilleur compromis, pour U = − 5 V.
Figure 12 - Circuit de polarisation de la photodiode à l'aide d'une source de tension imposant la différence de potentiel continue U(U = Cste < 0) et d'une résistance R.
L'équation (13) ne décrit la réponse du photodétecteur qu'en régime statique (tension V et flux φ constants). En régime variable, la photodiode révèle un comportement capacitif. Dans la situation considérée ( U < 0 ), nous la modélisons par un générateur de courant ( − I_(ph)(φ) ) commandé (linéairement) par le flux φ et comportant, en parallèle, une capacité C que nous considérerons comme indépendante de V. La figure (13) présente ce modèle.

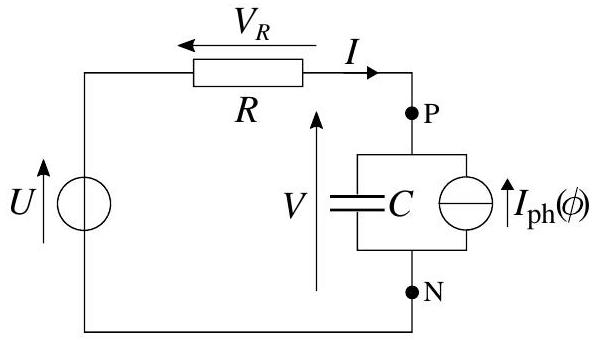

Figure 13 - Modélisation de la photodiode (dipôle PN ) en régime dynamique, placée dans son circuit de polarisation (U = Cste < 0, R).
Dans le cadre de cette étude en régime dynamique, le courant I_(ph)(φ) devient une fonction (supposée connue) du temps t, par l'intermédiaire du flux φ. Établir l'équation différentielle vérifiée par le courant I.
Exprimer puis calculer la fréquence de coupure f_(cp) de ce photodétecteur dans son circuit de polarisation. On adoptera les valeurs suivantes : R = 25kΩ et C = 40pF.
La résistance R intervient dans l'expression du facteur de conversion courant-tension du photodétecteur (se reporter à la question (40)), ainsi que dans celle de sa fréquence de coupure. Commenter le compromis qui apparaît entre sensibilité et temps de réponse.
3.4 Cartographie iso-force d'une surface en mode contact.
La surface à caractériser est déplacée sous la pointe de l'AFM (se reporter à la figure (1)). L'interaction (ici répulsive, en mode contact) qu'elle subit se trouve alors modulée par le défilement du paysage atomique porté par la surface. Pour chacune de ses abscisses X_4 on ajuste, via une boucle d'asservissement (représentée figure (15)), son ordonnée Y_4 afin de maintenir la flèche à une valeur de consigne f_c prédéterminée, constante (et positive). Afin d'alléger l'écriture des relations nous noterons désormais X_4 = u et Y_4 = v.
Dans la situation de référence, on fixe v = 0 et l'on règle l'ordonnée Y_A du support (1) de lame à la valeur Y_A^0 de telle façon que f = f_c. L'ordonnée Y_A^0 est ensuite maintenue constante. Pour ce réglage, la force ressentie par la pointe est considérée être la force moyenne (spatialement), nous la notons F_0 (positive). Cette situation est illustrée par la figure (14). Nous supposerons que, lors de l'exploration de la surface, r reste toujours voisin de r^0 = Y_A^0 + f_c et donc f de f_c. Dans ce cadre, nous exprimons la force que la surface fait subir à la pointe sous la forme simplifiée :
F(u, r) = F_0 + F_1 cosku − K_0(r − r^0)
Les paramètres apparaissant dans cette expression vérifient F_0 = Cste(r^0) > 0, F_1 = Cste(r^0) > 0, k = Cste > 0, et K_0 = Cste(r^0) > 0.
Figure 14 - Cartographie de la surface en mode contact - Situation de référence.
◻ Notations et données spécifiques à cette sous-partie.
Nous notons p(p ∈ ℂ) la variable de Laplace.
La fonction échelon (ou fonction de Heaviside) est définie par la relation :
H(t) = {0 pour t < 0; 1 pour t ≥ 0
Cette fonction admet, pour transformée de LAPLACE, la fonction : L(H) = 1/p (R_e(p) > 0).
La transformée de LAPLACE de la dérivée f^′ d'une fonction f s'écrit : L(f^′) = pL(f) − f(0^−).
Théorème de la valeur finale : Si la limite lim_(t → + ∞)f(t) existe alors lim_(t → + ∞)f(t) = lim_(p → 0^+)pL(f).
Préciser ce que représente, physiquement, chacun des paramètres F_1, k et K_0.
Nous notons F_c(F_c = 10^5 Hz) la fréquence de coupure (haute) de l'ensemble du dispositif de photodétection et de traitement du signal. Proposer une estimation numérique (argumentée) de la vitesse maximale V_M de translation de la surface sous la pointe de détection.
Nous notons K la raideur de la lame (question (7)) et m_(eff) sa masse effective (équation (3)) et introduisons son facteur d'amortissement α (analogue mécanique de la résistance électrique). L'ordonnée v de la surface, maintenant a priori non nulle, est pour l'instant considérée comme un paramètre (devant toutefois rester "petit", dans le cadre que nous avons fixé). Cette ordonnée est fixée par un élément piézoélectrique commandé par une différence de potentiel (l'ordonnée v varie linéairement avec le signal q ). La figure (15) présente la modélisation mécanique, le paramétrage de ce système ainsi que la structrure générale de la contre-réaction qui interviendra dans la suite.
Établir l'équation différentielle dont est solution la différence ε = f − f_c.
Nous l'écrirons sous la forme :
ε¨ + (ω_(p0))/(Q_0)ε˙ + (ω_(p0)^2 + ω_i^2)ε = Γ_1 cosku + ω_i^2 v où (ω_(p0))/(Q_0) = α/(m_(eff)) et ω_(p0)^2 = K/(m_(eff)) (Q_0≫1)
Préciser alors l'expression de chacune des grandeurs ω_i^2 et Γ_1.
47. La contre-réaction visant l'asservissement de la flèche f à la consigne f_c agit par l'intermédiaire de la variable q commandant le positionneur vertical (élément piézoélectrique) représenté figure (15). Elle est traduite globalement par la relation :
v = β(f_c − f) (β = Cste)
Préciser d'abord (en le justifiant) quel doit être le signe du facteur β pour que l'asservissement soit effectif. Écrire ensuite l'équation différentielle, décrivant maintenant le système bouclé, vérifiée par la variable ε.

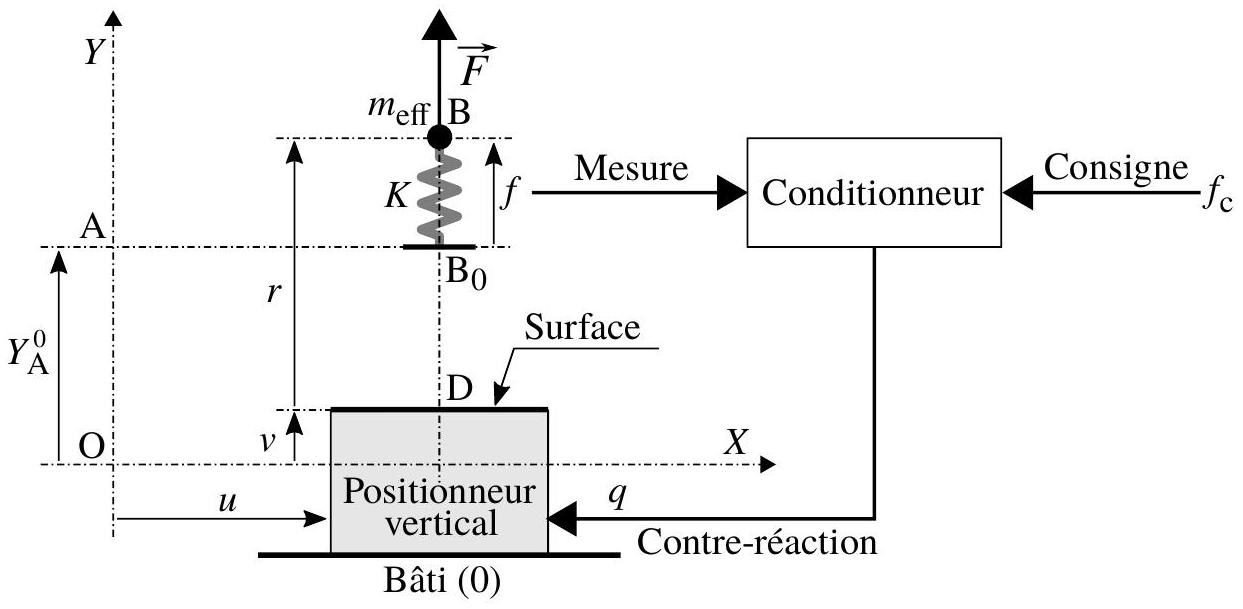

Figure 15 - Modélisation mécanique du système. La commande du positionneur vertical (élément piézoélectrique), représentée par la variable d'entrée q, permet de fixer l'ordonnée v de la surface. La variable q, fonction de la différence f_c − f, constitue la contre-réaction, lorsque le système est bouclé.
Nous imaginons que la pointe, lors de son déplacement, rencontre une "marche" formée par l'abord d'une couche atomique supplémentaire. Nous modélisons cette situation en remplaçant le terme cosku(t) par la fonction échelon H = H(t). Décrire (qualitativement) la réponse du système bouclé à cette sollicitation. Exprimer la limite ε_∞ = lim_(+ ∞)ε et commenter ce résultat.
Écrire l'équation intégro-différentielle vérifiée par la variable ε (avec, de nouveau, le terme F_1 cosku de l'équation (14)).
50. Nous appliquons au système ainsi bouclé la sollicitation en échelon décrite à la question (48). Déterminer la limite ε_∞ = lim_(+ ∞)ε puis commenter ce résultat.
51. La surface est maintenant déplacée à la vitesse V = u˙ constante. Nous posons ω = kV. Préciser à quelles conditions, portant sur ω, nous pouvons considérer que le système est sollicité de façon quasistatique (on raisonnera ici simplement sur le système non bouclé). Nous nous placerons maintenant toujours dans le cas d'une sollicitation quasistatique, y compris lorsque le système est bouclé.
52. Étudier la qualité de respect de la consigne dans le cas où la contre-réaction est décrite par l'équation (17).
53. Étudier la qualité de respect de la consigne dans le cas où la contre-réaction est décrite par l'équation (18).
54. Préciser pourquoi la contre-réaction décrite par l'équation (18), en comparaison à celle décrite par l'équation (17), expose le système à un risque d'instabilité.
Les caractéristiques d'une lame sont adaptées au mode d'utilisation de l'AFM.
Questions fréquentes
4 questions
Sur quoi porte le sujet de physique-SI X MP 2020 ?
Afficher ou masquer la section
Sur quoi porte le sujet de physique-SI X MP 2020 ?
+
Il porte sur le microscope à force atomique : flexion d'une lame, interaction entre la pointe et la surface, puis détection laser, photodétection et contrôle de la mesure.
Quelle est la moyenne de l'épreuve de physique et sciences de l'ingénieur X MP 2020 ?
+
Le rapport donne une moyenne de 8,10 avec un écart-type de 5,99 pour 1196 copies. Pour les 749 candidats français, la moyenne est de 9,96.
Quelles erreurs le jury a-t-il relevées en physique-SI X MP 2020 ?
+
Erreurs de signe, facteur 4 dans la relation moment-courbure, facteur 2 oublié à la réflexion du laser, applications numériques sans unité et explications physiques confuses.
Quelle partie du sujet X MP 2020 physique-SI a été la moins traitée ?
+
La troisième partie, sur la détection et le contrôle de la flèche, a été commencée par moins de la moitié des candidats. Les dernières questions de la deuxième partie ont aussi été très peu traitées.
Pas de description pour le moment
Commentaires• X ENS Physique SI MP 2020
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
.jpg)
.jpg)
.jpg)
.jpg)
