CCINP Physique 2 PC 2010Sujet, corrigé et rapport du jury

CONCOURS COMMUNS POLYTECHNIQUES

EPREUVE SPECIFIQUE FILIERE PC

Durée : 4 heures

Les deux problèmes sont indépendants et de poids sensiblement équivalents
N.B. : Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.
∗∗∗

Après quelques questions essentielles concernant la propagation des ondes électromagnétiques et leurs interférences, ce problème s'intéresse à un dispositif permettant de recomposer deux ondes planes issues d'une même source puis soumises à des parcours différents, l'un servant de référence et l'autre présentant une particularité que l'analyse des interférences obtenues permet de caractériser.

2.1) On recherche si le système d'équations aux dérivées partielles obtenu admet, pour le champ électrique, une solution correspondant à une propagation unidirectionnelle telle que :

Les composantes indiquées sont définies dans un repère cartésien orthonormé ( O, x, y, z ) et les amplitudes E_1, E_2 et E_3 sont supposées constantes.
2.1.1) Quels sont la direction et le sens de la propagation de l'onde associée à ce champ électrique ? Démontrer, à l'appui de la relation de Maxwell-Gauss, que la composante du champ électrique le long de cette direction de propagation ne peut être que nulle.
2.1.2) De l'équation de Maxwell-Faraday déduire les composantes du champ magnétique B⃗.

Le vecteur unitaire orienté dans le sens de propagation étant désigné par u⃗_x, calculer u⃗_x ∧ (E⃗)/c puis donner, en la justifiant, une représentation graphique des vecteurs E→, B→, u→_x.
Quel nom donne-t-on à cette onde ? En préciser la signification physique.
2.1.3) Définir le vecteur de Poynting R⃗ associé à l'onde étudiée et préciser le sens physique de son flux à travers une surface interceptant cette onde. En définissant l'éclairement E d'une surface comme la moyenne temporelle de la puissance interceptée par unité d'aire, exprimer cet éclairement sous incidence normale en fonction de μ_o, c, E_2 et E_3.

On s'intéresse ici à la superposition de deux ondes monochromatiques caractérisées par des champs électriques de même amplitude E_o et de même polarisation supposée rectiligne selon l'axe Oy et se propageant toutes deux dans le même sens le long de l'axe Ox .
3.1) Donner les conditions d'obtention d'un phénomène d'interférences à partir de ces deux ondes.
3.2) Deux sources de lumière réelles distinctes ne peuvent pas engendrer de telles conditions.

Expliquer sommairement, en un nombre minimal de lignes, à partir du principe d'émission de la lumière, les causes de cet échec.
3.3) Comment réalise-t-on, en pratique, les conditions permettant l'obtention du phénomène d'interférences? Indiquer brièvement ce qui en limite l'application.
3.4) On peut répertorier deux grandes familles de systèmes interférentiels ; lesquelles ? Donner un exemple de système pour chaque famille.
3.5) Ecrire la relation entre l'éclairement E_0 pour une onde seule et l'amplitude E_0 du champ électrique de cette onde.
Donner, sans démonstration, l'expression de l'éclairement E résultant de la superposition des deux ondes considérées. On précisera avec soin les différentes grandeurs qui interviennent.

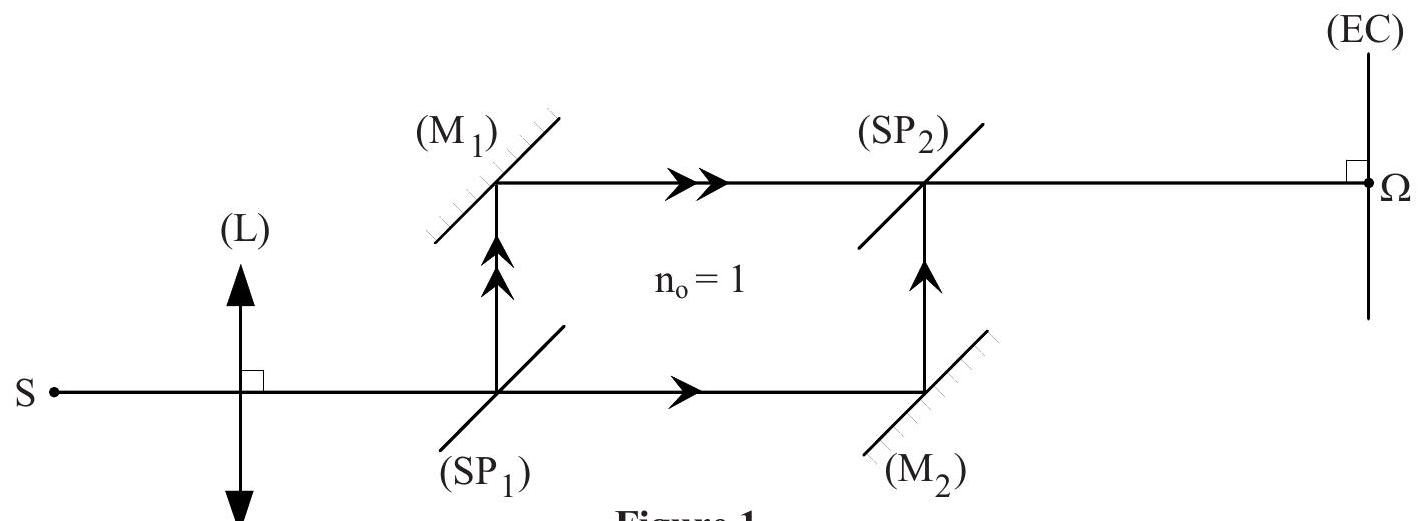

On s'intéresse au dispositif interférentiel de Mach-Zehnder schématisé sur la figure 1, que l'on peut considérer comme un «Michelson déplié » et dans lequel on trouve deux miroirs plans ( M_1 ) et ( M_2 ) ainsi que deux lames séparatrices ( SP_1 ) et ( SP_2 ) d'épaisseurs supposées nulles, tous ces instruments étant inclinés à 45^∘ par rapport aux faisceaux optiques. Une source ponctuelle S est placée au foyer objet d'une lentille convergente (L). Le faisceau réfracté par la lentille est séparé en deux parties de même intensité par la lame (SP_1) pour être recomposé partiellement au niveau de la séparatrice (SP_2) identique à la première, après réflexion sur l'un ou l'autre des miroirs. Le faisceau émergent est ensuite reçu sur un écran (EC).
Ce dispositif est entièrement plongé dans l'air dont on admettra que l'indice a pour valeur n_o = 1.

4.1) Justifier, sans calcul, qu'en l'état de la figure 1 , tous les points éclairés sur l'écran (EC) reçoivent deux ondes en phase. En déduire l'aspect, brillant ou sombre, de la tache lumineuse sur l'écran.

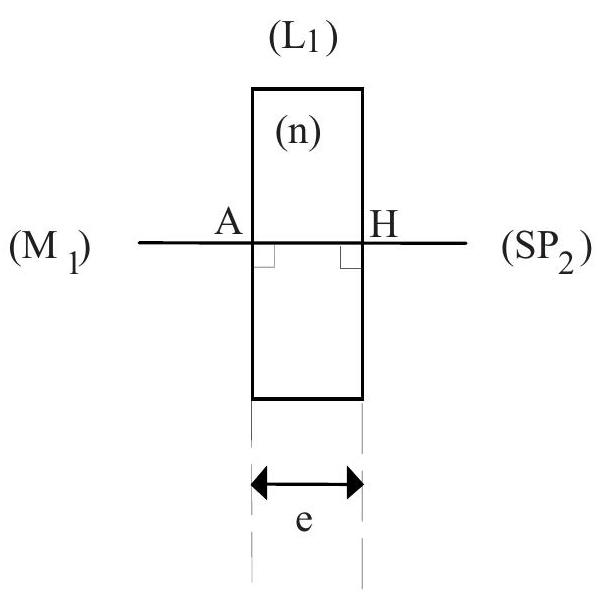

4.2) Sur le trajet issu de ( M_1 ) et dirigé vers ( S_2 ) on introduit (Figure 2.a) une lame à faces parallèles (L_1) d'épaisseur e et d'indice n , perpendiculaire au faisceau. Sur l'autre trajet, de ( SP_1 ) vers ( M_2 ) on introduit une lame à faces parallèles ( L_2 ) identique à la première (Fig 2.b), mais faiblement inclinée, de manière à se présenter sous une faible incidence θ par rapport au faisceau.
4.2.1) Exprimer, pour le parcours de (M_1) à (SP_2), la différence de marche supplémentaire δ_1 introduite par la présence de lame à face parallèle (L_1).

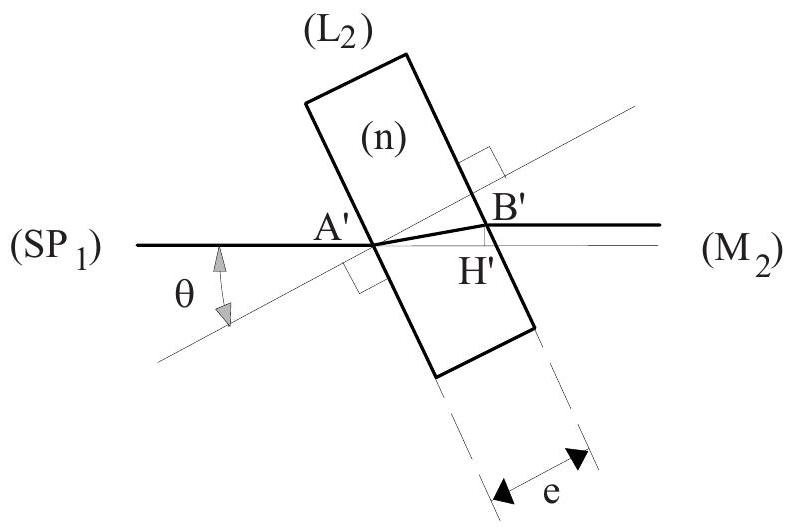

4.2.2) Exprimer, pour le parcours de (SP_1) à (M_2), le chemin optique L(A^′ B^′) puis la distance (A^′ H^′) (projection de ( A^′ B^′ ) sur l'axe optique) en fonction de l'angle θ supposé très petit et des données n et e . En déduire la différence de marche supplémentaire δ_2 introduite par la présence de la lame à face parallèle ( L_2 ).
Les calculs seront développés en les limitant au second ordre (inclus) en θ.
4.2.3) En supposant que la source ( S ) émette une onde monochromatique de longueur d'onde λ dans le vide, exprimer le déphasage Φ des faisceaux au niveau de la tache sur l'écran. L'éclairement sur l'écran est-il alterné ou uniforme ?
4.3) En augmentant lentement l'angle θ à partir d'une valeur nulle (sous réserve qu'il demeure petit), on peut obtenir sa mesure en relevant celle de l'éclairement et à condition de compter le nombre entier k de passages par un maximum de brillance.
4.3.1) Pour quelles valeurs de θ a-t-on un éclairement maximal ?

En prenant λ = 632, 8 nm, n = 1, 5 et e = 1 mm, calculer en degrés la valeur θ_1 de l'angle correspondant à k = 1.
4.3.2) Si ce dispositif était utilisé pour la mesure d'angles, dans quel sens faudrait-il modifier l'épaisseur de la lame pour gagner en sensibilité?
4.3.3) En supposant que la source ait une longueur de cohérence ℓ_c = 10μ m, quelle condition devrait-on imposer à l'épaisseur de la lame si l'on voulait mesurer un angle de 1^∘ tout en maintenant k = 1 ?
4.4) La source S est maintenant supposée polychromatique, avec un spectre étalé entre les longueurs d'onde 0, 4μ m et 0, 8μ m. La lame ( L_2 ) est positionnée avec l'angle θ_1 obtenu à la question (4.3.1). On négligera les variations de l'indice n des lames avec la longueur d'onde.

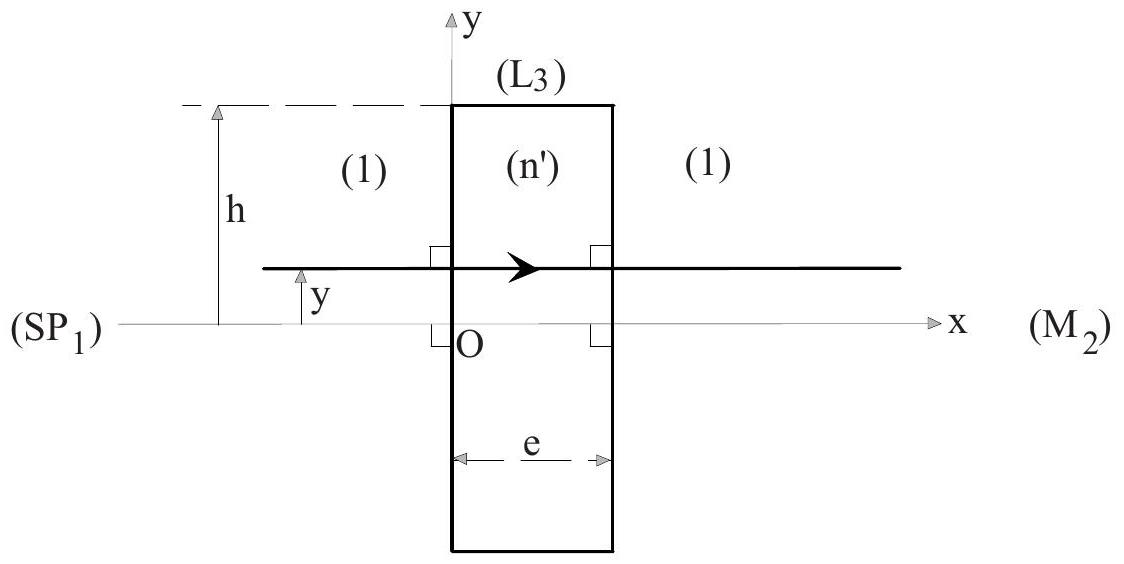

5.1) L'indice n^′ de la lame ( L_3 ) évolue de manière linéaire entre les deux limites de cette lame où y = h et y = − h, de sorte que : n^′ = n − γy.
On considérera que h = 1 cm, n = 1, 5 et γ = 10 m^(− 1).
5.1.1) Dans quel sens de l'axe Oy le gradient de l'indice n ' se trouve-t-il orienté ?
5.1.2) Exprimer, en fonction de n, e, γ et y, la différence de marche supplémentaire δ_3 engendrée par l'interposition de la lame ( L_3 ), pour le seul rayon du plan de figure atteignant la lame (L_3) avec un décalage y par rapport à l'axe optique.
5.1.3) Tracer le cheminement complet de ce rayon, de la source jusqu'à l'écran. Quelle sera l'ordonnée Y = ΩM^– de son point d'impact M sur l'écran (EC) ?
5.1.4) En déduire la différence de marche globale δ entre les deux rayons, issus de S et interférant en M .
5.2) Décrire l'aspect de la figure obtenue sur l'écran, puis préciser la valeur de l'interfrange i lorsque λ = 546 nm et e = 1 mm.

Le temps et l'énergie sont des biens précieux dont il faut savoir faire le meilleur usage, notamment dans le cadre de l'habitat. Il convient en particulier de réduire le délai de mise en température d'un logement et de limiter la consommation nécessaire à son chauffage. Quelques procédés en ce sens sont présentés dans ce problème, sous forme de questions indépendantes.

1.1.1) Dans un réseau électrique la notion de résistance électrique R traduit une relation de proportionnalité entre la différence de potentiel ΔV existant entre deux ensembles équipotentiels et le courant I qui circule de l'un à l'autre. Par analogie, dans un réseau thermique, définir la notion de résistance thermique R_(th) en fonction de la différence de température Δθ existant entre deux ensembles isothermes et le flux thermique Φ qui circule de l'un à l'autre. Préciser les unités des grandeurs thermiques utilisées.
1.1.2) Dans un réseau électrique, la notion de capacité électrique C traduit une relation de proportionnalité entre la dérivée temporelle dV/dt et le courant I lié à la modification de la charge d'un condensateur dont l'une des armatures est fixée au potentiel V et l'autre est maintenue à un potentiel de référence nul. Par analogie, dans un réseau thermique, définir la notion de capacité thermique C_(th) en fonction de la dérivée temporelle dθ/dt et du flux thermique Φ lié à la modification de l'enthalpie d'un objet matériel porté à la température θ, la mesure de l'enthalpie étant référencée à un niveau de température nulle. Préciser les unités des grandeurs thermiques utilisées.

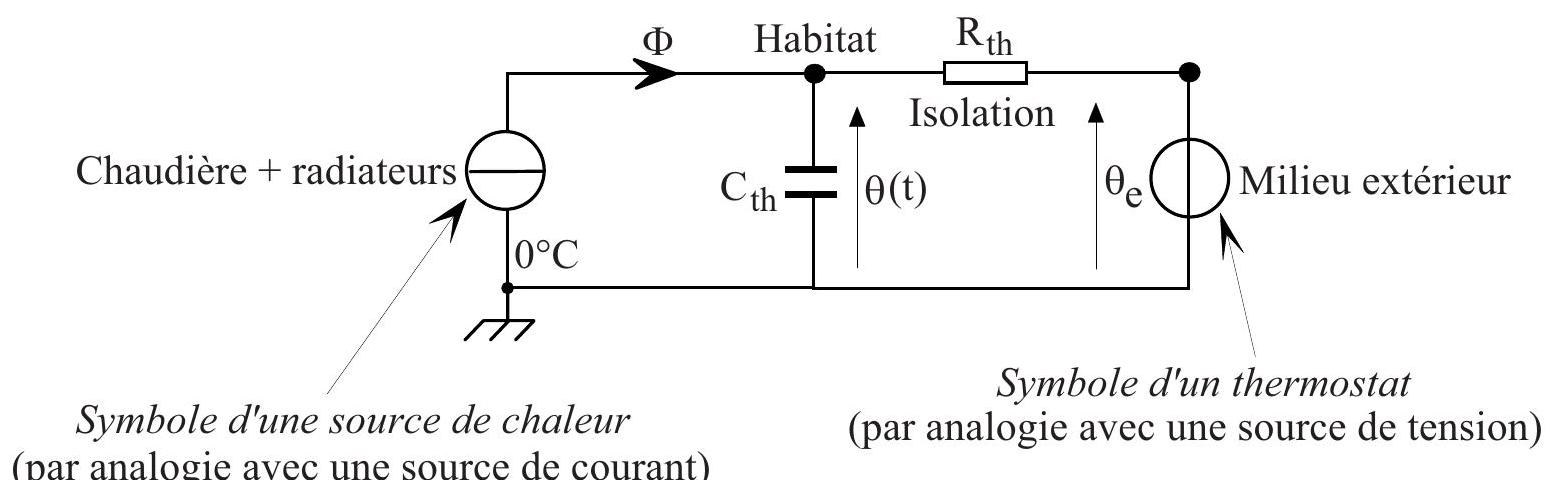

1.1.3) Le schéma électrique proposé (Figure 1) est l'image d'un système thermique élémentaire qui permet de fixer globalement les idées concernant le comportement thermique d'un habitat. L'ensemble des radiateurs, alimentés par la chaudière, est assimilé à une source de courant. Pour simplifier, dans toutes les questions qui suivent, la température extérieure θ_e sera toujours supposée stationnaire; ainsi le milieu extérieur sera assimilé à une source de tension continue.
La température θ(t) de l'habitat sera supposée uniforme dans tout son volume et la capacité thermique de celui-ci sera réduite à C_(th).
Entre l'habitat et l'extérieur est représentée la résistance thermique R_(th) de l'isolation.
La référence de température sera prise ici égale à 0^∘C; par analogie avec une référence de potentiel nul, on pourra la représenter par le symbole d'une "masse" dans un réseau électrique.
a) Quelle loi de Kirchhoff appliquée au réseau électrique, traduit-elle le bilan thermique de l'habitat ainsi représenté ? Exprimer ce bilan.
b) Lorsque le régime permanent est atteint pour une température de consigne constante θ_C, expliquer pourquoi l'on peut faire abstraction de la capacité C_(th).

NB : Dans toute la suite de cette question on posera : τ_o = R_(th)C_(th)

La température initiale de l'habitat étant supposée égale à la température extérieure, on met celui-ci en chauffe au temps t = 0 s, en imposant un échelon de flux égal à Φ_o.
a) Résoudre l'équation différentielle qui résulte du bilan thermique.
b) Sachant que C_(th) = 3MJ/K, calculer le temps nécessaire pour atteindre la température θ_C à 5% près, c'est-à-dire lorsque : (θ_C − θ(t))/(θ_C − θ_e) = 5%.
Ce temps pouvant être jugé trop important, on peut accélérer la mise en température en augmentant la puissance de chauffe au démarrage puis en la réduisant progressivement de manière à ne jamais dépasser la consigne choisie. Ceci est rendu aisé grâce aux progrès de l'électronique numérique qui permettent la programmation des sources de chaleur (sources électriques notamment) de manière à faire évoluer leur puissance selon des lois dépendant du temps et de divers paramètres fixés (consignes) ou variables (températures existantes).

Deux procédés distincts sont proposés ci-après, en (1.2.2) et (1.2.3).

Dans la mesure où la chaudière est apte à fournir, par exemple, une puissance transitoire dix fois supérieure au flux Φ_o qui s'impose en régime établi, on peut programmer une puissance de chauffe selon la loi: Φ_1(t) = Φ_o(1 + 9e^(− t/τ)), laquelle tend vers la valeur nominale Φ_o au bout d'un temps déterminé.
a) Ecrire l'équation différentielle qui résulte du bilan thermique.
b) Sachant que la solution générale de cette équation est : θ(t) = θ_C + (9(θ_C − θ_e))/(1 − (τ_o)/τ)e^(− t/τ) + Ae^(− t/τ_o) déterminer la constante d'intégration A dans les mêmes conditions initiales que précédemment.
c) Montrer que l'on peut choisir pour le paramètre τ une valeur particulière qui permet d'annuler cette constante. Dans ce cas, conclure quant à la loi θ(t) qui régit la mise en température et préciser le temps maintenant nécessaire pour atteindre la température θ_C à 5% près.

Les méthodes développées précédemment en (1.2.1) et (1.2.2) nécessitent le réglage du flux Φ_o qui dépend de la résistance thermique de l'isolation (laquelle peut évoluer en fonction des ouvertures «jour-nuit») et des conditions extérieures.
Le procédé présenté ci-après en (1.2.3) permet d'ignorer ces deux données grâce au suivi de la température intérieure θ(t) de l'habitat.
1.2.3) Chauffage évolutif en fonction de la température intérieure atteinte

La puissance ( Φ_2 ) du chauffage est programmée de telle sorte que :
Φ_2(t) = k[θ_C − θ(t)] + k^′∫_0^t[θ_C − θ(u)]du, k et k^′ étant des constantes positives.
a) Ecrire l'équation intégro-différentielle qui résulte du bilan thermique puis, en la dérivant membre à membre par rapport au temps, déterminer l'équation différentielle qui s'en déduit. Montrer qu'en régime établi, la température de l'habitat est toujours exactement égale à la consigne, quelles que soient R_(th) et θ_e.
b) L'équation différentielle obtenue étant du "second ordre à coefficients constants", elle admet des solutions de type exp(rt); déterminer la relation reliant k et k^′ afin d'atteindre l'équilibre souhaité avec l'accroissement le plus rapide possible mais sans oscillations, c'est-à-dire propre au régime critique. Préciser la valeur du paramètre r correspondant en fonction de k, R_(th) et τ_o. Quelles valeurs doit-on donner aux paramètres k et k ' si l'on souhaite avoir un amortissement tel que: τ^′ = − 1/r = τ_o/10 ?
c) La solution correspondante est de la forme θ(t) = θ_C + (A^′ + A^(′′)t)e^(rt). Déterminer les constantes d'intégration A^′ et A^(′′) en supposant que la température initiale de l'habitat est égale à la température extérieure et en explicitant l'expression initiale du flux de chauffage Φ_2(t = 0), laquelle permet de déterminer ((dθ)/(dt))_(t = 0).

2.1.1) Déperditions dues au renouvellement de l'air vicié par appel direct d'air neuf Afin d'assurer une bonne aération dans un logement, on admettait, avant qu'une réglementation plus contraignante ne soit imposée, que l'air devait être renouvelé en l'espace d'une heure. Calculer, dans cette hypothèse, la puissance thermique ainsi perdue par une maison individuelle de 300 m^3 rejetant un air vicié à θ_i = 20^∘C pour le remplacer par un air directement introduit de l'extérieur à la température θ_e = 5^∘C.
Rappel : lorsqu'une masse dm d'air, dont la chaleur massique à pression constante est c_p, transite pendant le temps dt d'une position (i) en laquelle elle avait la température θ_i à une autre position donnée (j), elle déplace avec elle, de (i) vers (j) l'enthalpie qu'elle avait en (i), c'est-à-dire : dH_i = (dm)c_p θ_i, enthalpie ici définie par référence au 0^∘C.

La puissance instantanée correspondante Φ_i = (dm)/(dt)c_p θ_i peut s'exprimer en fonction du paramètre G = (dm)/(dt)c_p dénommé conductance fluide, soit : Φ_i = Gθ_i.
Compte tenu des propriétés de l'air, dans les conditions de température et de pression propre à l'habitat, on retient en pratique que G = 0, 34𝔇, le débit volumique 𝔇 étant exprimé en m^3/h pour obtenir la conductance fluide G en W/K .
Lorsque l'air qui quitte l'intérieur (i) de l'habitat est remplacé, avec le même débit et en régime permanent, par de l'air en provenance de l'extérieur (e) où il avait la température θ_e, la puissance nette évacuée (flux net) en position (i) est égale à la différence : Φ_(net) = Φ_i − Φ_e = G(θ_i − θ_e). Préciser la valeur numérique de ce flux net dans les conditions indiquées.

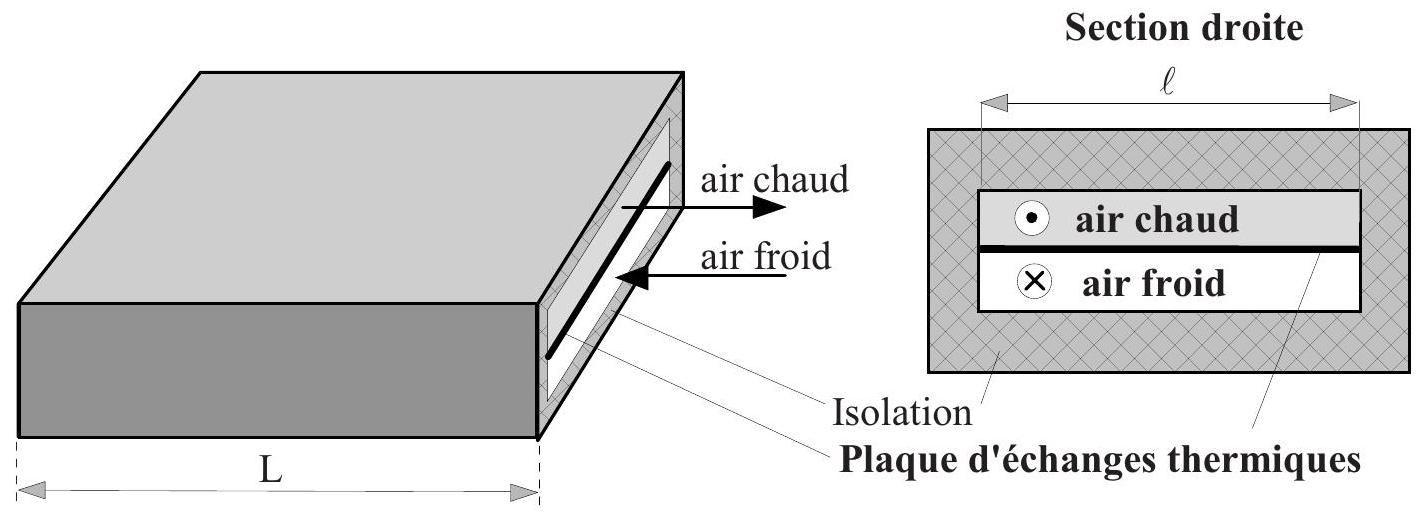

Un procédé économique consiste à réchauffer l'air neuf entrant en lui communiquant, sans mélange d'air, une partie de la chaleur de l'air sortant, grâce à deux conduites séparées, accolées sur une grande longueur L , en étroit contact thermique, mais isolées de l'extérieur (Figure 2) .

La paroi qui sépare les deux conduites est très fine, en cuivre, pour permettre un bon échange transversal. Le transfert par conduction longitudinale dans cette paroi peut être négligé devant celui correspondant aux flux déplacés par les mouvements d'air.

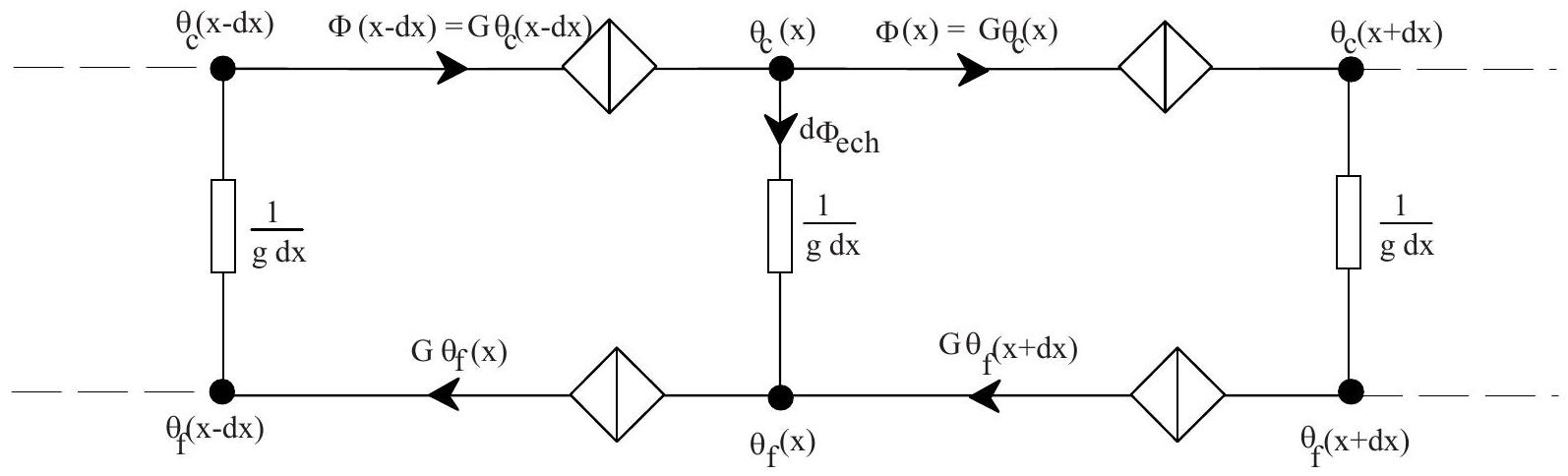

Pour modéliser les échanges qui se produisent au niveau d'une portion de conduite de longueur dx , située à l'abscisse x , on peut considérer qu'entre l'air chaud à la température θ_c(x) et l'air froid à la température θ_f(x), existe une résistance thermique 1/(gdx) transversale (Figure 4).

Cependant, pour modéliser les flux de chaleur transférés par circulation de fluide, il faut prendre garde au fait qu'ils ne dépendent que de la température en amont du mouvement et non pas de la différence de température entre le point de départ et le point d'arrivée. Ainsi, entre deux points de températures respectives θ(x) et θ(x + dx), le transfert de chaleur par circulation de fluide ne peut plus être symbolisé par une résistance thermique.
Si , par exemple, le fluide circule dans le sens positif de l'axe Ox, nous conviendrons de représenter ce transfert par le symbole graphique ci-après (Figure 3) emprunté, par analogie, à la représentation d'une source de courant liée :

Ce symbolisme est reporté sur la figure 4 pour représenter les transferts par circulation de l'air chaud dans le sens positif de l'axe et par circulation de l'air froid en sens inverse.

a) Exprimer le flux dΦ_(ech) échangé à l'abscisse x (depuis le point chaud jusqu'au point froid) en fonction des températures θ_c(x), θ_f(x) et de la conductance g dx .
b) Exprimer ce même flux dΦ_(ech) en fonction de G, θ_c(x − dx) et θ_c(x).
c) Exprimer ce même flux dΦ_(ech) en fonction de G, θ_f(x + dx) et θ_f(x).
d) En utilisant un développement de Taylor limité au premier ordre, écrire les équations différentielles qui régissent le comportement des températures θ_c(x) et θ_f(x) le long de la canalisation.
Montrer alors que les dérivées secondes de θ_c(x) et θ_f(x) sont égales à zéro.
Déterminer complètement l'évolution des deux températures en fonction de x , sachant que :
L = 15 m, θ_c(x = 0) = 20^∘C, θ_f(x = L) = 5^∘C, 𝒟 = 300 m^3/h et g = 9, 2WK^(− 1) m^(− 1).
e) Calculer la température d'entrée de l'air froid à l'abscisse x = 0, puis le flux net dépensé pour la seule aération de la maison (abstraction faite du chauffage des murs, meubles et cloisons).

On envisage l'installation d'une pompe à chaleur air/air permettant le chauffage de l'habitation grâce à de la chaleur prélevée sur l'air extérieur, supposé à température constante θ_1 = 5^∘C.
Le rejet d'air chaud dans l'habitat se fait à une température θ_2 = 40^∘C, supposée constante et prise comme température de source chaude. Le travail est fourni par un moteur électrique. Le cycle envisagé est du type de Stirling, décrit plus bas.
2.2.1) Donner le schéma structurel d'une pompe à chaleur cyclique ditherme, en faisant apparaître les échanges énergétiques. On appellera respectivement Q_1 et Q_2 les transferts thermiques au niveau de la source froide et de la source chaude. Préciser le signe des grandeurs Q_1 et Q_2. Appliquer les deux principes de la thermodynamique à cette machine en supposant son fonctionnement idéal.
2.2.2) Définir alors l'efficacité de la pompe à chaleur et en donner la valeur numérique théorique. En déduire la puissance théorique dépensée sachant que le maintien de la température de consigne de l'habitat nécessite le flux Φ_o calculé en (1.1.3.b).
2.2.3) Principe de fonctionnement de la pompe à chaleur à cycle de Stirling (Figure 5).

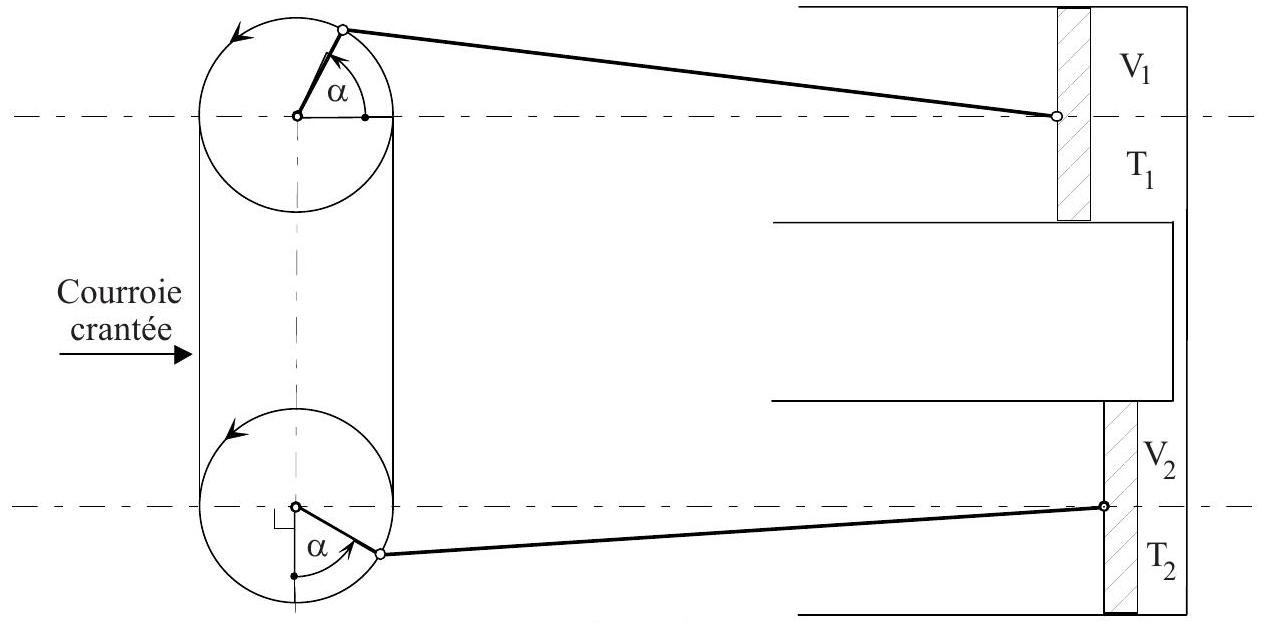

Un moteur électrique entraîne, au moyen de deux pignons reliés par une courroie crantée, deux pistons assujettis à coulisser dans deux cylindres, y emprisonnant deux volumes variables V_1 et V_2 communiquant entre eux par une tubulure destinée à assurer l'égalité de la pression (p) dans l'ensemble du volume V = V_1 + V_2.

Le moteur tourne à vitesse angulaire ω constante de sorte que les angles α définis sur la figure 5 croissent au cours du temps selon la loi α = ωt.
La courroie maintient les manivelles constamment orthogonales entre elles pour que les mouvements des pistons demeurent en quadrature ; il en résulte que l'on peut considérer que les volumes emprisonnés dans chaque cylindre varient sensiblement suivant les lois ci-après :

V_o correspond au volume maximal occupé par le gaz dans l'un puis l'autre des cylindres.
a) Exprimer le volume total V en fonction de V_o et de l'angle α, puis définir sa valeur V_M maximale au cours du temps.
b) Sachant que le gaz renfermé dans les cylindres peut être considéré comme parfait et qu'en position de repos, à la température T_o, il occupe le volume maximal V_M sous la pression p_o, exprimer le nombre n de moles emprisonnées, en fonction de ces données et de la constante R des gaz parfaits.
Calculer numériquement n , sachant que V_o = 1 litre, p_o = 5 bars, T_o = 293 K et que la constante des gaz parfaits a pour valeur R = 8, 314 J ⋅ mol^(− 1) ⋅ K^(− 1).
c) Sachant qu'en régime établi, après un temps suffisant de marche, le gaz dans le volume V_1 se trouve entièrement porté à température constante T_1 et que le gaz dans le volume V_2 se trouve entièrement porté à la température constante T_2, exprimer la pression p du gaz en fonction de T_1, T_2, V_1, V_2, n et R .
d) En remplaçant les volumes V_1 et V_2 par leurs expressions en fonction de V_0 et α, exprimer - sans les résoudre - les intégrales : J_1 = ∫_(α = 0)^(2π)pdV_1 et J_2 = ∫_(α = 0)^(2π)pdV_2.
Déterminer le sens physique de la somme: S = J_1 + J_2.
Résoudre l'intégrale: I = (J_1)/(T_1) + (J_2)/(T_2), puis en déduire une relation entre J_1, J_2, T_1 et T_2.
Sachant que le calcul de ces intégrales conduit aux résultats suivants :

préciser leur signe au moyen d'une analyse littérale.
Déduire de ce qui précède, à l'appui d'une bonne argumentation, la signification physique de J_1 et de J_2 comparativement aux grandeurs Q_1 et Q_2.
2.2.4) Calculer, dans les conditions de fonctionnement décrites plus haut, la valeur numérique du travail fourni par le moteur puis celle de la vitesse de rotation de ce moteur, exprimée en tr/min.
