Présentation du sujet

Difficile
Oscillateurs à relaxation (vidange de réservoir, analogie électronique) et effet Doppler pour les ondes sonores
Afficher ou masquer la section

L'épreuve comporte deux problèmes indépendants de longueur comparable. Le premier, Oscillateurs à relaxation, s'appuie sur la mécanique des fluides et une analogie avec un générateur de signaux carrés en électronique. Le second, Effet Doppler et ondes sonores, traite le décalage en fréquence par une approche cinématique puis par la propagation des ondes sonores.

  1. 1Problème I : Oscillateurs à relaxationmécanique des fluides de deuxième annéeÉtude de la vidange d'un réservoir, de l'influence d'un siphon, d'un réservoir alimenté produisant des oscillations, puis d'une analogie électronique.
  2. 2Problème II : Effet Doppler et ondes sonoresÉtude du décalage Doppler par une approche cinématique puis par la propagation et la réflexion des ondes sonores sur un obstacle en mouvement.

Difficile. Le rapport indique que la moyenne brute de l'épreuve est faible, en raison de l'abandon fréquent des parties I.2, I.3 et II.1, et que la partie II.1 s'est révélée très décevante malgré son caractère élémentaire.

Ce qu'a observé le jury

6 erreurs relevées
Équation différentielle non linéaire mal traitée · Oscillations supposées sinusoïdales à tort · Applications numériques aberrantes non détectées
Afficher ou masquer la section

De nombreux candidats ont pu traiter la totalité de l'épreuve dans le temps imparti, mais la moyenne brute reste faible du fait de l'abandon fréquent de plusieurs parties. Le jury regrette des schémas peu lisibles, des applications numériques aberrantes non détectées par les candidats, et des raisonnements de mauvaise foi pour retrouver un résultat attendu à partir de prémisses fausses.

Les erreurs les plus sanctionnées

  1. 1
    Équation différentielle non linéaire mal traitéeI.2.3

    L'équation du premier ordre de la question I.2.3 n'était pas linéaire, mais beaucoup de candidats ont plaqué une solution exponentielle injustifiée.

    « De nombreux candidats ont plaqué une solution exponent ielle h(t)=exp(- at) totalement injustifiée, voire une chute »
  2. 2
    Oscillations supposées sinusoïdales à tortI.3.5

    Les oscillations des parties I.3 et I.4 n'avaient rien de sinusoïdal, contrairement à ce qu'ont supposé de nombreux candidats.

    « L'allure du profil de hauteur n'avait rien de sinusoïdal, ni sinusoïdal amorti »
  3. 3
    Applications numériques aberrantes non détectées

    Des résultats physiquement absurdes, comme une vitesse du son de 10 m/s, ne font pas réagir suffisamment de candidats.

    « Les applications numériques aberrantes ne font pas réagir suffisamment de candidats, telle une vitesse du son de 10 m/s »
  4. 4
    Oubli de l'instant d'émission dans l'effet DopplerII.1.2, II.1.3

    La cause majeure des erreurs sur les questions II.1.2 et II.1.3 est l'oubli de l'instant d'émission du signal, ce qui fausse l'expression de la fréquence.

    « La cause majeure des réponses erronées résidait dans l'oubli de l'instant d'émission i τ du signal dans l'expression de θi »
  5. 5
    Raisonnements de mauvaise foiII.3.2, II.4.3

    Certains candidats tentent de retrouver un résultat juste à partir de questions précédentes pourtant mal traitées, ou utilisent des résultats sortis de la machine sans les justifier.

    « des raisonnements de mauvaise foi pour démontrer un résultat juste à part ir de prémisses fausses »
  6. 6
    Confusion entre compressibilité isotherme et isentropiqueII.2.2

    La question II.2.2 fait apparaître de nombreuses confusions entre ces deux notions.

    « Nombreuses confusions entre compressibilité isotherme et isentropique »

Ce qui a été bien réussi

  • Les parties I.1 et I.4 du problème I ont été fréquemment abordées.
  • Les parties II.2, II.3 et II.4 du problème II ont été fréquemment abordées.
  • L'analogie entre le réservoir et le condensateur (I.4.4) a été bien perçue.
  • Le mécanisme d'oscillation de la partie I.3.4 a été souvent compris, même sans être clairement expliqué.

Conseils du jury

  • Ne pas plaquer une solution toute faite dès que l'on reconnaît une équation différentielle ou un mécanisme d'oscillation, mais analyser la question posée.
  • Vérifier la cohérence physique des résultats numériques obtenus.
  • Soigner les schémas et illustrations : traits non raturés, annotations claires, taille suffisante.
  • Faire preuve d'honnêteté et de bonne foi plutôt que de tenter de dissimuler une erreur antérieure.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

CONCOURS COMMUNS POLYTECHNIOUES

EPREUVE SPECIFIQUE FILIERE PC

PHYSIQUE 1

Durée : 4 heures

Les calculatrices sont autorisées

Les deux problèmes sont indépendants. On fera l'application numérique chaque fois que cela est possible, en veillant à l'unité et aux chiffres significatifs du résultat.
N.B. : Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Problème I Oscillateurs À relaxation

Cette partie traite d'un modèle d'oscillateur hydraulique.
On notera ρ la masse volumique de l'eau, g l'accélération de la pesanteur, et on prendra pour valeurs numériques :
ρ = 10^3 kg ⋅ m^(− 3); g = 9, 8 m ⋅ s^(− 2)

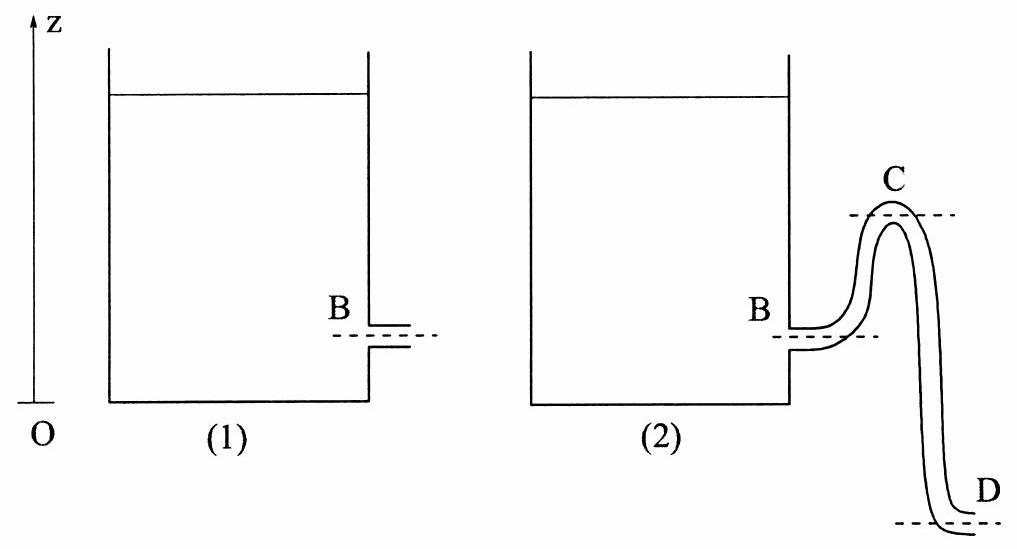

Figure I. 1

I. 1 Vidange d'un réservoir

On considère un réservoir cylindrique dont la section horizontale est un disque d'aire S. Les hauteurs sont repérées à l'aide d'un axe vertical ( Oz ) orienté vers le haut, et dont l'origine coïncide avec le fond du réservoir (voir figure I. 1 à gauche). Ce réservoir est rempli d'eau jusqu'à une certaine hauteur h et percé d'un orifice situé au niveau du point B , à hauteur z_B. Cet orifice possède une section droite σ. On nomme D_s le débit volumique d'eau sortant par l'orifice B associé à l'écoulement de vidange du réservoir. La surface libre du réservoir (d'aire S ) et l'extrémité de l'orifice B sont en contact avec l'air entourant le réservoir, à pression atmosphérique P_0 = 1 bar. Tous les écoulements considérés dans cette partie seront assimilés à des écoulements non visqueux, incompressibles et laminaires. La variable de temps est notée t.

- I.1.1

On assimile la vidange du réservoir à un écoulement stationnaire, en faisant l'hypothèse que la hauteur h(t) de la surface libre varie lentement par rapport aux vitesses caractéristiques de l'écoulement. Tracer l'allure plausible des lignes de courant associées à cet écoulement.

- I.1.2

Énoncer et appliquer le théorème de Bernoulli le long de ces lignes de courant, et déterminer, dans le cadre des hypothèses ci-dessus, et pour des sections droites S et σ quelconques, la vitesse du fluide v_B au niveau de l'orifice B .
Que vaut alors le débit D_s ?

- I.1.3

En déduire la valeur algébrique de h˙ = dh/dt.
Que deviennent les expressions de v_B et h dans la limite où la section droite σ est très petite devant S ?
Dans toute la suite on considère valide l'approximation σ≪S.

- I.1.4

Calculer la valeur numérique du débit D_s lorsque h = 2 m, z_B = 0, 1 m et σ = 2 cm^2. Exprimer votre résultat dans les unités du système international (SI), puis en litre par seconde (L.s ^(− 1) ).

I. 2 Influence du siphon

Un siphon est une portion coudée de conduite, de section constante σ, dont la hauteur maximale, représentée par le point C de la figure I.1, page précédente à droite, se trouve à une hauteur z_C supérieure à la hauteur z_B de l'orifice d'entrée de la conduite. Un siphon peut se trouver dans deux états. Dans l'état amorcé, le siphon ne contient pas d'air, et l'on peut considérer que le théorème de Bernoulli s'applique d'une extrémité à l'autre du siphon. L'extrémité D située à l'opposé du réservoir se trouve alors en contact avec l'air à pression atmosphérique P_0. Dans l'état désamorcé, le siphon contient de l'air, la continuité de l'écoulement dans le siphon est rompue, et le débit à travers la conduite est nul.
On supposera qu'une fois amorcé, le siphon reste dans cet état jusqu'à ce que de l'air pénètre par l'orifice situé en B. Le siphon est toujours amorcé lorsque le niveau d'eau excède z_C.

- I.2.1

Lorsque le siphon est amorcé, le réservoir se vide avec un débit sortant D_s, que l'on exprimera
en fonction de h, g, σ et de la hauteur d'un des trois points B, C ou D .

- I.2.2

Donner une équation différentielle du premier ordre en t pour l'évolution temporelle de la hauteur h de la surface libre, dans le régime où le siphon est amorcé. Le réservoir n'est alimenté par aucune source.

- I.2.3

Trouver la solution de cette équation différentielle, en partant d'une condition initiale h(0) = h_0 ≥ z_C.
En déduire la durée nécessaire t_1 pour que le siphon se désamorce.

I. 3 Réservoir alimenté

Le réservoir est désormais alimenté en permanence par un filet d'eau de débit D_i, arrivant par l'orifice A, et qui ne perturbe pas l'écoulement de vidange (figure I.2).

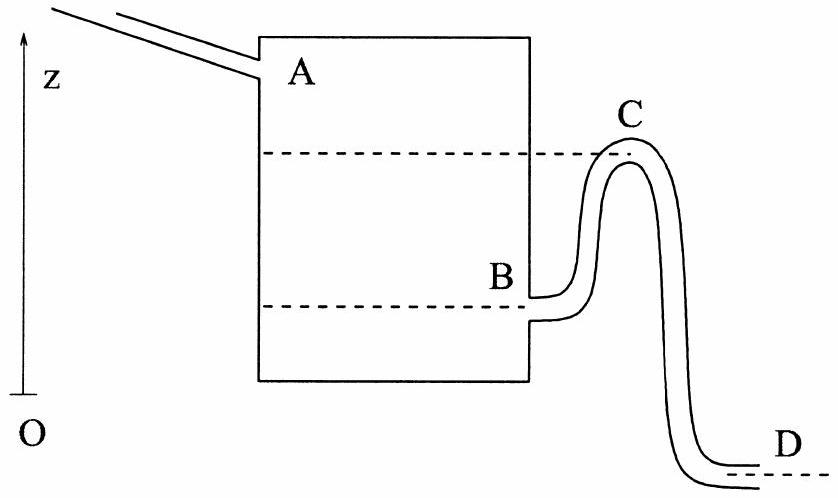

Figure I. 2

- I.3.1

Comment doit-on modifier l'équation différentielle portant sur h en présence d'un débit D_i venant alimenter le réservoir, le siphon étant amorcé?

- I.3.2

Montrer que l'équation différentielle obtenue admet une solution stationnaire, de hauteur h_S constante, que l'on exprimera en fonction de z_D, D_i, σ et g.
Cette solution paraît-elle acceptable si la valeur de h_S associée à un débit D_i est telle que h_S < z_B ? Justifier votre réponse.

- I.3.3

Décrire l'évolution de la hauteur h(t) lorsque le siphon est désamorcé.

- I.3.4

Montrer que si le débit D_i est plus faible qu'une valeur critique D_c, le système représenté sur la figure I. 2 se comporte comme un oscillateur, dont le débit de sortie est une fonction périodique du temps.
Déterminer la valeur de D_c.

- I.3.5

On suppose D_i < D_c. Représenter schématiquement l'allure temporelle de la hauteur h(t) en
fonction du temps t.
Déterminer, en fonction des paramètres du problème, la période T du phénomène, en négligeant, lorsque le siphon est amorcé, le débit incident D_i par rapport au débit sortant D_s.

- I.3.6

Application Numérique : Calculer D_c et T pour les valeurs suivantes des paramètres, dans le cadre de l'approximation de la question précédente : z_D = − 0, 2 m, z_C = 0, 3 m, z_B = 0, 1 m, σ = 2 cm^2, D_i = 4 × 10^(− 4) m^3 ⋅ s^(− 1), S = 1 m^2.

I. 4 Analogie électronique

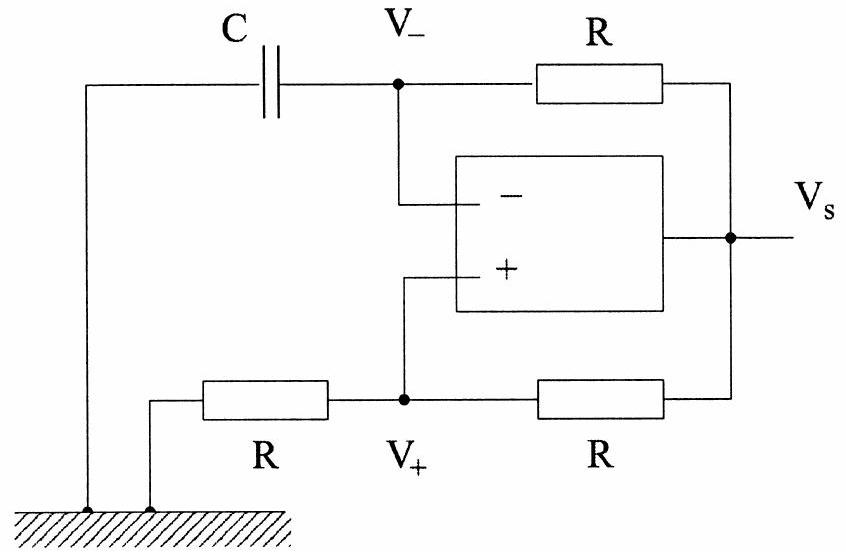

Le circuit représenté sur la figure I. 3 est construit autour d'un amplificateur opérationnel (AO) supposé idéal et fonctionnant en régime saturé. La tension de sortie V_s est donc égale à ± V_(sat) suivant la différence de tension observée entre les bornes V_+et V_−. Un condensateur C et trois résistances R de même valeur sont assemblés autour de l'amplificateur opérationnel; le condensateur et la résistance apparaissant sur le coté gauche du schéma sont reliés à la masse du circuit.
Figure I. 3

- I.4.1

Établir, pour une valeur donnée constante de la tension de sortie V_s, l'équation différentielle que vérifie V_−(t).

- I.4.2

Après un très bref régime transitoire, le circuit produit des oscillations périodiques de la tension de sortie de l'AO. Représenter, en fonction du temps, l'allure temporelle du signal de sortie V_s(t), ainsi que celle de la tension V_−(t). On justifiera la réponse sans entrer dans le détail des calculs.

- I.4.3

Donner l'ordre de grandeur de la période T de l'oscillateur lorsque R = 100kΩ et C = 1μ F.

- I.4.4

L'oscillateur électronique et l'oscillateur hydraulique ont un fonctionnement analogue. Quel composant joue le rôle du réservoir? Quelles grandeurs électriques peut-on associer aux hauteurs z_B et z_C ? D'où vient, dans chaque cas, l'énergie permettant aux oscillateurs de fonctionner?

Problème II Effet Doppler et ondes sonores

L'objet de cette partie est d'établir, de deux façons différentes et indépendantes, la variation de fréquence apparente d'un signal périodique associée au mouvement relatif d'une source et d'un observateur.
Données :
  • constante des gaz parfaits : R = 8, 31 J ⋅ K^(− 1) ⋅ mol^(− 1)
  • masse molaire de l'air : M = 28, 8 g ⋅ mol^(− 1)
  • masse volumique de l'air à température T = 298 K et pression P_0 = 1, 01 × 10^5 Pa :
    ρ_0 = 1, 30 kg ⋅ m^(− 3)

II. 1 Approche heuristique de l'effet Doppler

Dans cette partie, on détermine de façon heuristique (c'est-à-dire en simplifiant volontairement le raisonnement) le changement de fréquence associé au mouvement relatif d'une source sonore S et d'un détecteur M (oreille humaine ou microphone), bien connu sous le nom d'effet Doppler. Une source S émet un signal sonore, de période τ_0, sous forme de «bips» réguliers. On note t_i, i entier positif, l'instant où est émis le i-ème bip. La suite des instants t_i est donc donnée par un terme général:
t_i = iτ_0

- II.1.1

Une source S est immobile en x = 0. Un observateur M immobile, situé à la distance d, perçoit ce signal sonore, avec un retard lié au temps de propagation du signal sonore à la vitesse c (figure II.1, cas A). Définir la fréquence f_0 de ce signal périodique.
Calculer le délai séparant l'émission d'un bip sonore par S de sa détection par M.

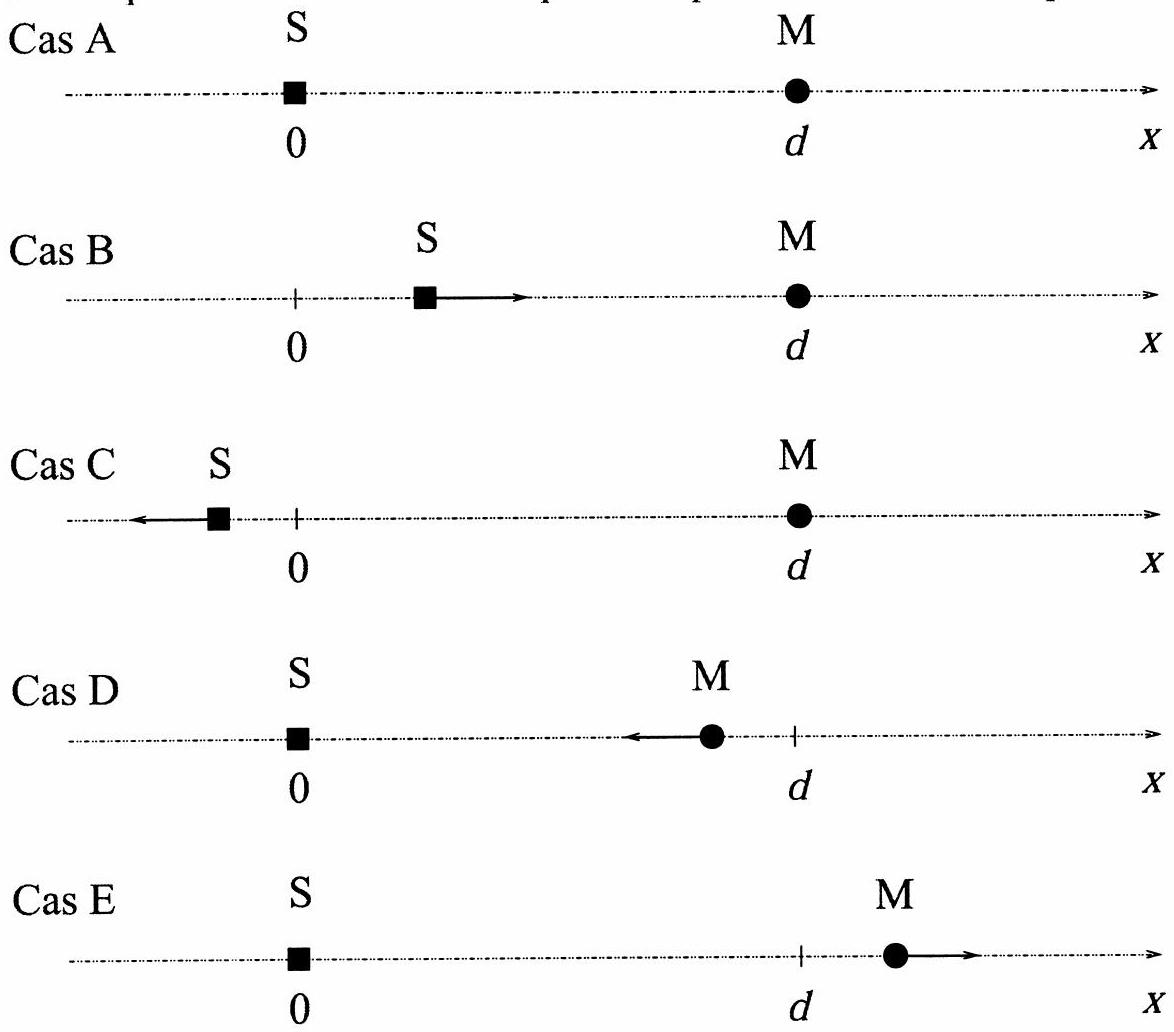

Figure II. 1

- II.1.2

La source S, initialement en x = 0, se déplace à vitesse constante v⃗ = v_0 e⃗_x en direction de l'observateur M, immobile et situé en x = d (figure II.1, cas B). La vitesse v_0 est inférieure à c. La source émet le même signal sonore périodique. Donner l'expression des instants θ_i correspondant à la réception, par l'observateur, de chacun des signaux sonores, la source restant à gauche de l'observateur.
Calculer l'intervalle de temps τ(v_0) séparant la réception de deux bips consécutifs par l'observateur immobile.
En déduire la fréquence apparente f(v_0) du signal périodique perçu par l'observateur. Exprimer le résultat en fonction de f_0, v_0 et c.

- II.1.3

La source S, initialement en x = 0 à l'instant t = 0, se déplace à vitesse constante v⃗ = − v_0 e⃗_x en direction opposée à celle de l'observateur M, immobile et situé en x = d (figure II.1, cas C ). La source émet le même signal sonore périodique.
En procédant comme à la question précédente, calculer l'intervalle de temps τ(− v_0) séparant la réception de deux bips consécutifs par l'observateur immobile.
En déduire la fréquence apparente f(− v_0) du signal périodique perçu par l'observateur. Exprimer le résultat en fonction de f_0, v_0 et c.

- II.1.4

La source S est immobile en x = 0 et émet le même signal sonore. L'observateur M, initialement situé en x = d, se déplace à vitesse − v_0 e⃗_x en direction de la source (figure II.1, cas D ). Déterminer la suite θ_i^′ des instants correspondant à la réception du bip i par l'observateur en mouvement, la source restant à gauche de l'obervateur.
En déduire l'intervalle de temps τ^′(v_0) séparant la réception de deux bips consécutifs par l'observateur en mouvement.
Donner la fréquence f^′(v_0) du signal périodique perçu par l'observateur. Exprimer le résultat en fonction de f_0, v_0 et c.

- II.1.5

La source S est immobile en x = 0 et émet le même signal sonore. L'observateur M, initialement situé en x = d, se déplace à vitesse v_0 e⃗_x en direction opposée à celle de la source (figure II.1, cas E).
Calculer l'intervalle de temps τ^′(− v_0) séparant la réception de deux bips consécutifs par l'observateur en mouvement.
En déduire la fréquence f^′(− v_0) du signal périodique perçu par l'observateur. Exprimer le résultat en fonction de f_0, v_0 et c.

II. 2 Thermodynamique des ondes sonores

- II.2.1

Un gaz parfait diatomique subit une transformation adiabatique réversible entre un état initial de pression P_0 et de masse volumique ρ_0, et un état final de pression P_1 et de masse volumique ρ_1.
Donner une relation entre P_0, P_1, ρ_0, ρ_1 et γ = C_(p, m)/C_(v, m), rapport des capacités thermiques molaires à pression constante C_(p, m) et à volume constant C_(v, m).
Comment varie l'entropie S du gaz lors de cette transformation?

- II.2.2

On définit le coefficient de compressibilité isentropique χ_S comme la variation relative, à entropie constante, de la masse volumique par rapport à la pression :
χ_S = 1/ρ((∂ρ)/(∂P))_S
À l'aide du résultat obtenu à la question II.2.1, calculer χ_S dans le cas de l'air assimilé à un gaz parfait diatomique (γ = 1, 40) à température T = 298 K et à pression P_0 = 1, 01 × 10^5 Pa.

Approximation acoustique

Dans l'approximation acoustique, un fluide est décrit par un champ de masse volumique ρ(r⃗, t), de vitesse v⃗(r⃗, t) et de surpression p(r⃗, t) = P(r⃗, t) − P_0, vérifiant les équations :
ρ_0(∂v⃗)/(∂t), = − grad^(→−)(p); (∂ρ)/(∂t), = − ρ_0 div(v⃗)
où ρ_0 désigne la masse volumique moyenne, r⃗ est le vecteur position et t le temps. On rappelle que le Laplacien scalaire est défini par Δ = div(grad^(→−)).

- II.2.3

Trouver une relation thermodynamique linéaire entre la surpression p(r⃗, t) (différence entre pression locale instantanée et pression moyenne) et la variation de masse volumique au voisinage de ρ_0, δρ(r⃗, t) = ρ(r⃗, t) − ρ_0.
Montrer que la surpression p(r⃗, t) obéit alors à une équation de d'Alembert, caractérisée par une célérité c que l'on déterminera, de façon littérale, puis numérique, dans les conditions de pression et de température de la question II.2.2.

II. 3 Ondes longitudinales dans un tube

L'écoulement unidimensionnel et unidirectionnel d'un fluide compressible, confiné dans un tube, est décrit par un champ de vitesse v⃗(x, t) = v(x, t)e⃗_x, un champ de masse volumique ρ(x, t) et une surpression p(x, t) (figure II.2).

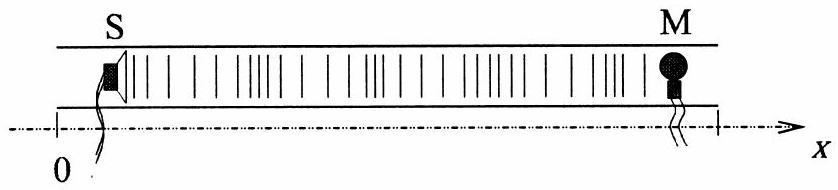

Figure II. 2

- II.3.1

On suppose que se propage, sans réflexion dans le tube, une onde sonore créée en x = 0 par une membrane acoustique. L'onde se propage en direction des x positifs. La surpression se met sous forme
p(x, t) = P_m cos(ω_0 t − k_0 x)
Donner la relation entre ω_0 et k_0. Définir la fréquence f_0 de l'onde sonore.

- II.3.2

Exprimer le champ de vitesse v(x, t) associé au champ de surpression ci-avant.
En déduire la valeur du rapport p(x, t)/v(x, t). Ce rapport dépend-il du temps t ou de la position x ?

- II.3.3

Montrer, dans le cas particulier de l'onde sonore unidimensionnelle considérée ici, que la composante v(x, t) suivant x du champ de vitesse obéit à la même équation de d'Alembert que le champ de pression p(x, t).

- II.3.4

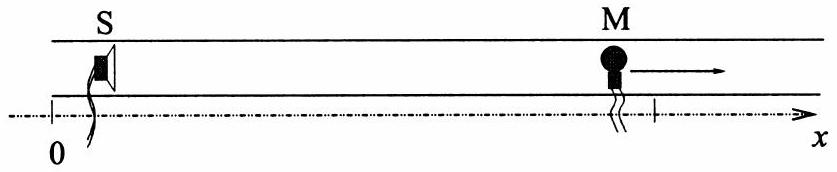

Figure II. 3
Un microphone M, intialement situé en x = d, se déplace à vitesse v_0 e⃗_x, 0 < v_0 < c, sans toutefois perturber l'onde sonore qui se propage autour de lui (figure II.3). La position du microphone est donc donnée par x(t) = d + v_0 t. Déterminer la pression p_m(t) mesurée par le microphone au cours de son mouvement.
Montrer que le signal p_m(t) est sinusoïdal. Déterminer sa pulsation ω_m(v_0) et sa fréquence f_m(v_0).
Exprimer f_m(v_0) en fonction de f_0, v_0 et c.

- II.3.5

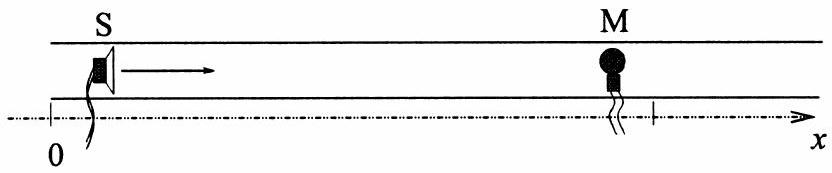

Figure II. 4
La source S initialement située en x = 0 se déplace à vitesse v_0 e⃗_x, 0 < v_0 < c, en direction du microphone immobile (figure II.4). On suppose que pour tous les points situés entre la source et le microphone, la vitesse du fluide s'exprime comme :
∀x ≥ v_0 t; v(x, t)e⃗_x = V_m cos(ω_1 t − k_1 x)e⃗_x
la vitesse moyenne du fluide restant nulle. Quelle relation vérifient k_1 et ω_1 ?
Comment choisir ω_1 pour que l'onde sonore, qui se propage, corresponde à une vibration à fréquence f_0 de la surface de la source sonore S en mouvement?
En déduire la fréquence f_m de l'onde sonore perçue par le microphone.

II. 4 Vélocimétrie

On s'intéresse à la reflexion d'une onde sur une cloison rigide mobile, au voisinage de laquelle la vitesse du fluide suivant x s'annule. Pour déterminer la vitesse de la cloison rigide, on envoie une onde incidente et on mesure les propriétés de l'onde réfléchie (figure II.5). On recherche donc une solution de l'équation de d'Alembert comme la superposition d'une onde incidente v_i(x, t) = V_i cos(ω_i t − k_i x) et d'une onde réfléchie v_r(x, t) = V_r cos(ω_r t + k_r x). Les grandeurs V_i et k_i sont supposées connues, tandis que les grandeurs V_r et k_r sont à déterminer.

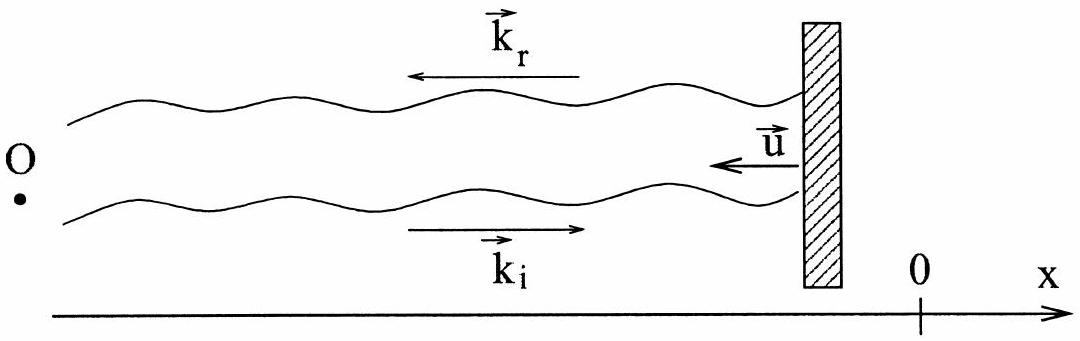

Figure II. 5

- II.4.1

La cloison est dans un premier temps immobile, placée en x = 0. Déterminer ω_r, k_r et V_r pour que la condition aux limites soit satisfaite.

- II.4.2

La cloison se déplace maintenant en direction de l'expérimentateur O à vitesse constante u⃗ = − ue⃗_x. Sa position est donc x_c(t) = − ut. On néglige les effets de l'écoulement macroscopique de fluide engendré par le déplacement du fluide autour de la cloison, pour ne considérer que les ondes incidente et réfléchie se propageant comme si le fluide environnant était au repos.
Déterminer les grandeurs ω_r, k_r et V_r sachant que la condition aux limites est satisfaite.
En déduire que les pulsations des ondes sonores incidente et réfléchie sont différentes. Exprimer la pulsation ω_r de l'onde réfléchie en fonction de celle ω_i de l'onde incidente, de la vitesse u de déplacement de la cloison et de la célérité c des ondes acoustiques.

- II.4.3

Donner la fréquence de l'onde sonore réfléchie f_r en fonction de celle de l'onde incidente f_i, de u et de c.
Montrer que ce résultat coïncide avec celui que l'on obtiendrait en combinant les résultats des questions II.1.4 et II.1.2, c'est-à-dire en supposant que le signal émis par la source est perçu par un observateur en mouvement (la cloison) puis réémis par celui-ci en direction de la source.

- II.4.4

Application numérique. Calculer la fréquence f_r et la variation de fréquence f_r − f_i pour les valeurs suivantes des paramètres de la question précédente : u = 10 cm.s^(− 1), f_i = 2 × 10^4 Hz, c = 340 m.s^(− 1).

II. 5 Conclusion

Pourquoi ne trouve-t-on pas le même résultat lorsque la source est en mouvement et l'observateur immobile, et lorsque la source est immobile et l'observateur en mouvement? Cela contredit-il le principe d'invariance galiléenne?
Ces calculs s'appliquent-ils aussi aux ondes électromagnétiques dans le vide?

Fin de l'énoncé
