ÉCOLE POLYTECHNIQUE - ÉCOLES NORMALES SUPÉRIEURES
ÉCOLE SUPÉRIEURE DE PHYSIQUE ET DE CHIMIE INDUSTRIELLES

CONCOURS D'ADMISSION 2011
filière PC

COMPOSITION DE PHYSIQUE - B - (XELC)

(Durée : 4 heures)
L'utilisation des calculatrices n'est pas autorisée pour cette épreuve.

Activité Optique

Lorsqu'une lumière polarisée rectilignement pénètre dans une substance isotrope optiquement active, la lumière émergente a, dans tous les cas, quelle que soit la direction de polarisation initiale et l'épaisseur traversée, une polarisation rectiligne. Cependant, la direction de polarisation a tourné, c'est la raison pour laquelle on parle de pouvoir rotatoire.
On se propose dans ce problème d'étudier quelques propriétés et modèles de substances ou matériaux présentant ce genre d'activité optique appelée aussi pouvoir rotatoire.

Constantes usuelles

Célérité de la lumière dans le vide : c = 3, 00 × 10^8 m ⋅ s^(− 1); Permittivité du vide: ε_0 = 8, 82 × 10^(− 12) F ⋅ m^(− 1); Perméabilité du vide: μ_0 = 4π × 10^(− 7)H ⋅ m^(− 1); Masse de l'électron : m = 9, 11 × 10^(− 31) kg; Charge élémentaire: e = 1, 60 × 10^(− 19)C

I. Introduction

Une lumière monochromatique polarisée rectilignement selon l'axe Ox pénètre en z = 0 dans une substance optiquement active. Elle émerge en z = ℓ avec une polarisation qui fait un angle α avec l'axe Ox (voir figure 1). L'algébrisation de l'angle est telle que ( e⃗_x, e⃗_y ) = + π/2.
I. 1 Quelle(s) source(s) permet(tent) d'obtenir une lumière quasi-monochromatique? Comment réaliser une source de lumière monochromatique polarisée rectilignement?
I. 2 Proposer, en quelques lignes, un protocole expérimental permettant de vérifier que le plan de polarisation d'une lumière polarisée rectilignement et ayant traversé un milieu optiquement actif, a tourné.

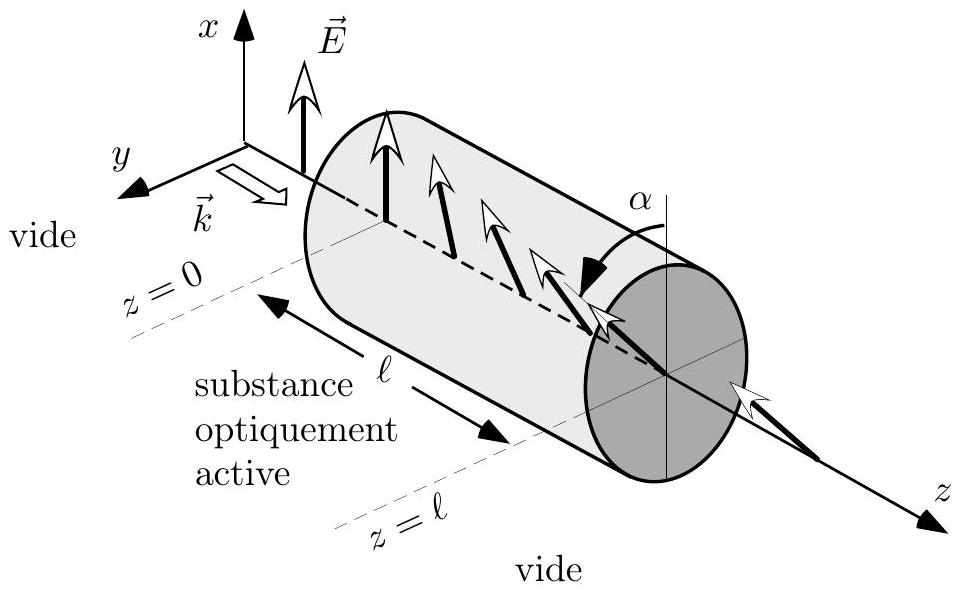

Figure 1.

II. Théorie de FRESNEL : notion de biréfringence circulaire

La théorie phénoménologique de Fresnel permet de rendre compte du pouvoir rotatoire en postulant que le milieu optiquement actif transmet, avec des indices optiques différents, des ondes polarisées circulairement gauche et droite. Lorsqu'une onde polarisée circulairement gauche (respectivement droite) se propage, le milieu se comporte comme un milieu d'indice optique n_g( respectivement n_d).
Cette hypothèse d'existence de deux indices optiques pour des ondes circulaires explique le terme biréfringence circulaire.
On considère, dans cette partie, le champ électrique E⃗(r⃗, t) d'une onde plane progressive harmonique (O.P.P.H.) de pulsation ω se propageant selon l'axe Oz dans un milieu d'indice optique n. On note :
E⃗(r⃗, t) = R(E⃗_–(r⃗, t)) = R(E⃗_–_0 exp[i(k⃗ ⋅ r⃗ − ωt)])
où :
  • E_–_–_0 est un vecteur constant dont les composantes sont éventuellement complexes. On le nomme amplitude complexe du champ E⃗_–(r⃗, t);
  • k⃗ est le vecteur d'onde : k⃗ = ω/cne⃗_z = (2π)/(λ_0)ne⃗_z ( λ_0 désigne la longueur d'onde dans le vide et e⃗_z le vecteur unitaire de l'axe z dirigé dans le sens des z croissants).
Dans la base cartésienne (e⃗_x, e⃗_y, e⃗_z), on note indifféremment E⃗_0_– = E_(0x)_–e⃗_x + E_(0y)_–e⃗_y + E_(0z)_–e⃗_z ou E⃗_–_0(E_(0x)_–, E_(0y)_–, E_(0z)_–).
II. 1 Quelle est la polarisation du champ électrique :
  • si E_–_–_0(E_(0x), E_(0y), 0) où E_(0x) et E_(0y) sont réels?
  • si E_–_–_0(E_(0x)_–, E_(0y)_–, 0) où E_(0x)_– et E_(0y)_– sont des complexes quelconques?
  • si E⃗_–_0(E_0, iE_0, 0) où E_0 est réel positif?
  • si E_–_–_0(E_0, − iE_0, 0) où E_0 est réel positif?
    II. 2 Décomposer l'O.P.P.H. ( E_0, 0, 0 ) avec E_0 réel en somme de deux O.P.P.H. polarisées circulairement gauche et droite.
L'O.P.P.H. d'amplitude ( E_0, 0, 0 ) pénètre dans un milieu optiquement actif situé entre z = 0 et z = ℓ. On note :
n_0 = (n_g + n_d)/2 et δn = (n_d − n_g)/2
II. 3 Exprimer n_g et n_d en fonction de n_0 et δn puis montrer que le plan de polarisation de l'onde a tourné d'un angle :
α = ω/(2c)(n_d − n_g)ℓ[π]
II. 4 On se place, dans cette question, dans le cas où n_g et n_d sont indépendants de la direction de propagation (biréfringence dite naturelle). Lorsqu'on place un miroir parfait en z = ℓ, et que l'on s'intéresse à l'onde réfléchie en z = 0, l'angle de rotation du plan de polarisation est-il doublé (cas de la figure 2.b) ou est-il compensé (cas de la figure 2.a) ? Justifiez votre réponse.

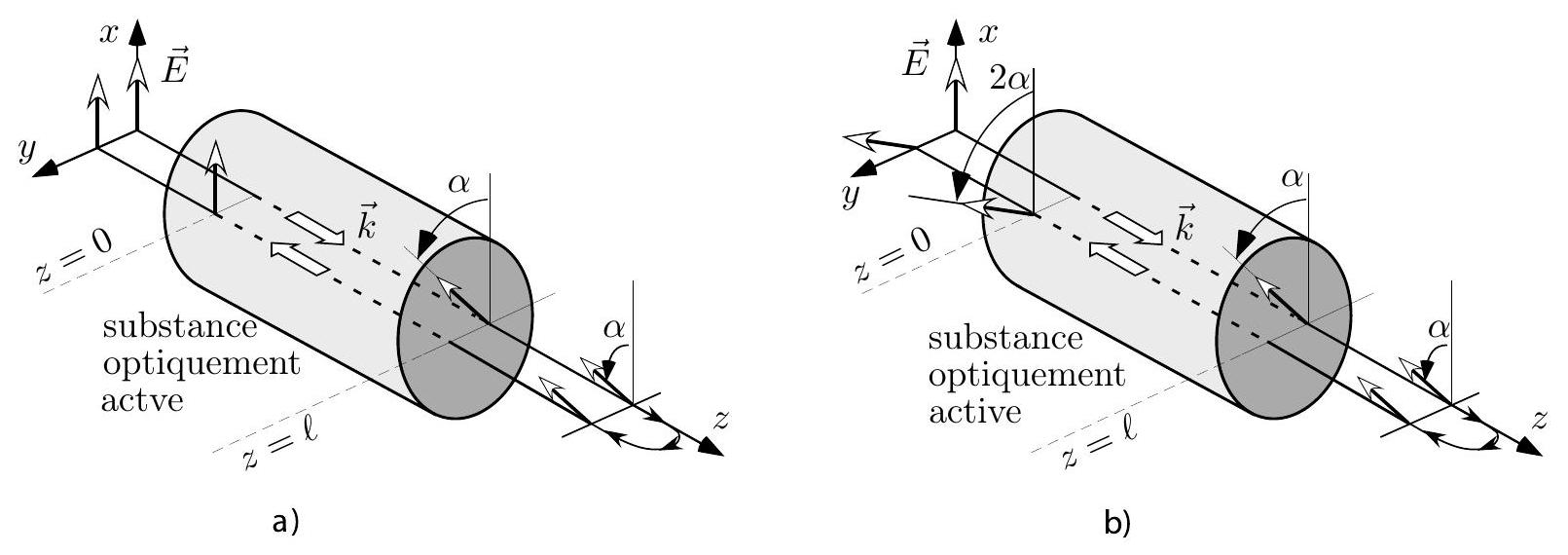

Figure 2.

III. Biréfringence circulaire induite ou effet FARADAY

Michaël FARADAY a découvert en 1845 que, sous l'action d'un champ magnétostatique B⃗_0 appliqué parallèlement à la direction de propagation de la lumière, les substances optiquement inactives acquièrent la propriété de biréfringence circulaire étudiée dans la partie précédente. Cette propriété constitue l'effet Faraday.
On se propose, dans cette partie, de développer un modèle microscopique rendant compte de cette biréfringence circulaire induite par le champ magnétostatique.

III. 1 Modèle de l'électron élastiquement lié

On s'intéresse à un atome ou une molécule de la substance placé dans un champ magnétostatique uniforme B⃗_0. L'onde électromagnétique interagit avec les charges des atomes mais les
noyaux étant beaucoup plus lourds que les électrons, on les suppose immobiles et on ne considère que les mouvements des électrons. Ceux-ci seront représentés par le nuage qu'ils forment.
On néglige toute interaction entre les électrons.
Chaque nuage électronique est soumis à :
  • une force de rappel élastique − mω_1^2 OM^(→−) où O désigne la position du noyau, M celle du barycentre du nuage électronique, m la masse de l'électron et ω_1 une pulsation caractéristique;
  • la force − eE⃗(M, t) traduisant l'interaction entre la lumière et l'électron ( − e désigne la charge de l'électron);
  • la force − ev⃗ ∧ B⃗_0 où v⃗ = (dOM^(→−))/(dt)|_R.
Le référentiel d'étude R(O, x, y, z) centré sur le noyau O est supposé galiléen.
La lumière est modélisée par une O.P.P.H. se propageant selon l'axe Oz. Le champ électrique s'écrit :
E⃗(M, t) = E_0 cos(k_g z − ωt)e⃗_x − E_0 sin(k_g z − ωt)e⃗_y où k_g = n_g ω/c
On négligera :
  • l'interaction de l'électron avec le champ magnétique de l'O.P.P.H.
  • la variation spatiale du champ électrique à l'échelle du déplacement de l'électron c'est-à-dire que k_g z = φ où φ est une constante.
    III.1.1 On note B⃗_0 = B_0 e⃗_z et OM^(→−) = xe⃗_x + ye⃗_y + ze⃗_z.
Déterminer les trois équations liant x, y, z et leurs dérivées par rapport au temps.
III.1.2 On ne s'intéresse désormais qu'au régime forcé. Vérifier que x(t) = acos(φ − ωt) et y(t) = − asin(φ − ωt) sont solutions du mouvement et exprimer a en fonction de e, m, ω_1, ω, E_0 et B_0.
III.1.3 On note N la densité volumique d'électrons. Donner l'expression du vecteur densité volumique de courant j⃗(M, t) en fonction des vecteurs de base ainsi que de a, N, e, ω, cos(φ − ωt) et sin(φ − ωt).
III.1.4 Montrer que le champ électrique E⃗(M, t) est solution de l'équation :
ΔE⃗ − 1/(c^2)(∂^2 E⃗)/(∂t^2) = μ_0(∂j⃗)/(∂t)
III.1.5 Montrer que :
n_g^2 = 1 + (ω_p^2)/(ω_1^2 + ω_c ω − ω^2)
où l'on donnera l'expression de ω_p^2 en fonction de N, e, m et ε_0 et celle de ω_c en fonction de e, m et B_0.
III.1.6 Déterminer de même, en la démontrant, l'expression de n_d en fonction de ω, ω_1, ω_c et ω_p.

III. 2 Constante de VERDET

Le physicien français Émile Verdet (1824-1866) a mis en évidence expérimentalement que l'angle de rotation α (défini comme sur la figure 1) du plan de polarisation de la lumière est proportionnel à l'épaisseur ℓ du matériau traversé et à la mesure algébrique B_0 :
α = V_e ℓB_0
Le facteur de proportionnalité V_e est nommé constante de Verdet.
III.2.1 En utilisant, entre autres, le résultat de la question II. 3 et en admettant que pour les substances considérées, les ordres de grandeur sont tels que |(ω_p^2)/(ω_1^2 ± ω_c ω − ω^2)|≪1, |ω_c|≪ω_1 et ω≪ω_1, donner une expression de la constante de VERDET en fonction de e, ω_p, λ = (2πc)/ω, λ_1 = (2πc)/(ω_1), m et c.
III.2.2 Lorsqu'on place un miroir parfait en z = ℓ, et que l'on s'intéresse à l'onde réfléchie en z = 0, on constate expérimentalement que l'angle de rotation du plan de polarisation est doublé (comme dans le cas de la figure 2.b). Le modèle microscopique précédent rend-il compte de cette observation?

III.2.3 Application numérique

Pour la plupart des liquides illuminés par une lumière de longueur d'onde λ = 632 nm et à la température usuelle, l'ordre de grandeur de la constante de VERDET est de 10^2 deg ⋅ T^(− 1) ⋅ m^(− 1). Considérons un liquide placé dans un solénoïde comportant n = 10^5 spires /m et traversé, sur une épaisseur ℓ = 30 cm, par une onde plane polarisée rectilignement. En supposant que le solénoїde crée le champ magnétostatique qui serait créé par un solénoïde "infini", calculer l'ordre de grandeur du courant I dans le solénoïde pour que la rotation du plan de polarisation soit de 10 deg .

IV. Biréfringence circulaire naturelle : du microscopique au macroscopique

On développe, dans cette partie, un modèle simplifié qui rend compte du pouvoir rotatoire naturel (en l'absence de champ magnétique extérieur) d'une substance traversée sur une très faible épaisseur par une onde lumineuse polarisée rectilignement.

IV. 1 Dipôles induits dans une molécule hélicoïdale

Le pouvoir rotatoire n'existe que pour des molécules possédant une certaine dissymétrie. Sur un modèle de molécules ayant une géométrie hélicoïdale, on se propose de mettre en évidence l'apparition de dipôles électrique et magnétique induits. Les composés organiques de la famille des hélicènes possèdent une telle forme : à titre d'information on a représenté sur la partie droite de la figure 3, l'hexahélicène.
On travaille dans le référentiel R(O, e⃗_X, e⃗_Y, e⃗_Z) supposé galiléen.

Dipôle électrique induit

On modélise une molécule par une structure hélicoïdale qui porte globalement la charge + e. Le barycentre M_1 du nuage électronique, de charge globale − e, de masse m, est supposé se déplacer sans dissipation le long de l'hélice ( H_1 ) dont l'équation en coordonnées cartésiennes a été portée sur la figure 3. Les principales notations classiques sont rappelées sur cette même figure.
L'interaction entre le noyau et le nuage électronique est décrite par l'unique force de rappel − mω_1^2 Ze⃗_Z.

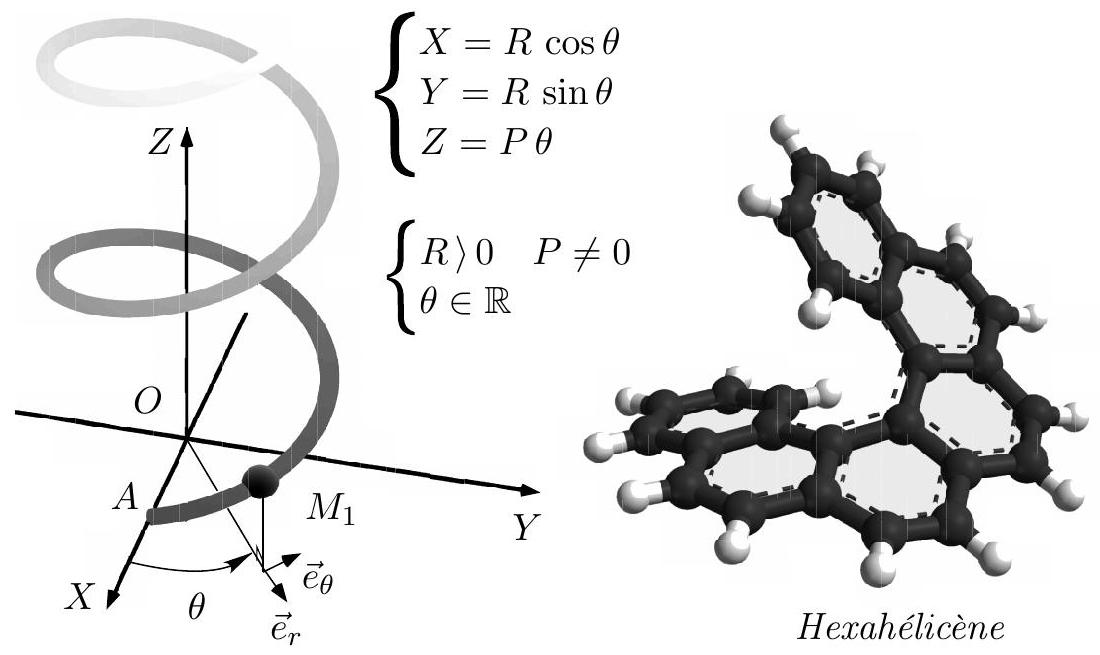

Figure 3.
IV.1.1 Exprimer l'énergie potentielle U de laquelle dérive la force de rappel.
On suppose que la molécule est placée dans une région de l'espace où le champ magnétique est uniforme et s'écrit B⃗ = B(t)e⃗_Z où B(t) = B_0 cos(ωt). Il apparaît un champ électrique dont on admettra que l'expression locale, en coordonnées cylindriques, est E⃗(M, t) = E(r, t)e⃗_θ.
IV.1.2 Établir l'expression de E(r, t) en fonction de B_0, ω, r et t.
IV.1.3 Établir l'expression de l'énergie cinétique K du nuage électronique en fonction de m, R, P et Z˙.
Montrer que l'équation différentielle vérifiée par Z est
Z¨ + ω_0^2 Z = − (eB_0)/(2m)(PR^2)/((R^2 + P^2))ωsin(ωt)
où l'on exprimera ω_0^2 en fonction de ω_1, R et P.
IV.1.4 On nomme p_Z la composante selon e⃗_Z du moment dipolaire électrique p⃗(t) = − eOM^(→−)_1 de la molécule.
Toujours en régime harmonique forcé, montrer que p_Z = β_1(dB)/(dt) ≡ β_1 B˙(t) où l'on exprimera β_1 en fonction de ω, ω_0, e, m, R et P.
Le moment dipolaire est-il cependant parallèle à e⃗_Z ?
La molécule est maintenant modélisée par une structure en double hélice portant globalement la charge + 2e. On considère deux nuages électroniques, chacun de charge globale − e et de masse m, dont les barycentres M_1 et M_2 se déplacent sans dissipation le long des hélices ( H_1 ) et ( H_2 ), dont les équations en coordonnées cartésiennes sont fournies sur la figure 4.

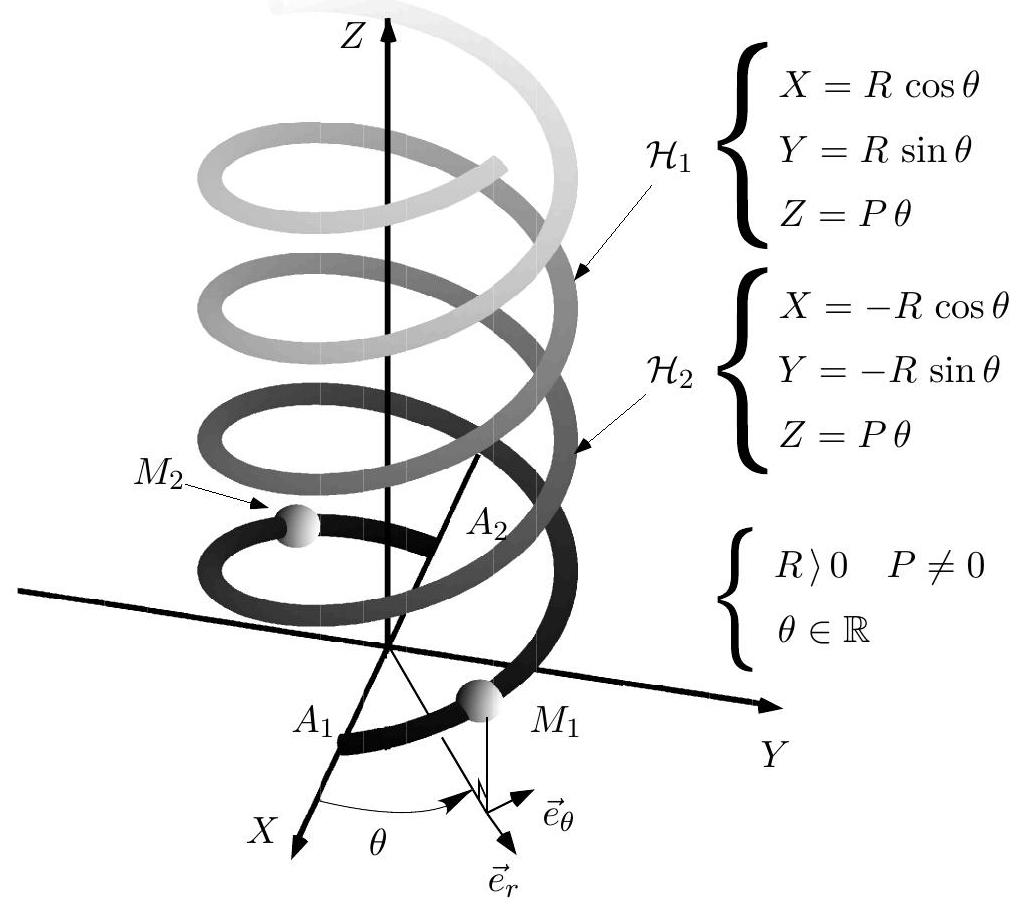

Figure 4. Molécule en double hélice
IV.1.5 Exprimer le moment dipolaire p⃗(t) de la molécule.
Justifier que p⃗(t) = 2β_1 B⃗˙(t).
IV.1.6 De manière plus générale, lorsque l'angle entre le champ B⃗ et l'axe de l'hélice vaut η, la relation devient p⃗(t) = 2β_1 B⃗˙(t)cos^2 η. En considérant un échantillon mésoscopique de molécules orientées aléatoirement et dans toutes les directions, justifier que la moyenne statistique notée ⟨p⃗(t)⟩ des moments dipolaires s'exprime :
⟨p⃗(t)⟩ = β_e B⃗˙(t) avec β_e = (e^2)/(3m)(PR^2)/((R^2 + P^2))1/((ω^2 − ω_0^2))

Dipôle magnétique induit

La molécule en double hélice précédente est désormais placée dans une région de l'espace où règne un champ électrique uniforme :
E⃗(M, t) = E(t)e⃗_Z avec E(t) = E_0 cos(ωt)
IV.1.7 Montrer que la composante Z du vecteur position de chaque nuage électronique est solution de l'équation
Z¨ + ω_0^2 Z = − e/m(P^2)/((R^2 + P^2))E_0 cos(ωt)
IV.1.8 Le moment magnétique induit M^(→−) est défini par :
M^(→−) = − e/2OM^(→−)_1 ∧ v⃗_1 − e/2OM^(→−)_2 ∧ v⃗_2 où v⃗_1 = (dOM^(→−)_1)/(dt)|_R et v⃗_2 = (dOM^(→−)_2)/(dt)|_R
Montrer que
M^(→−) = − β_2 E⃗˙
où l'on exprimera β_2 en fonction de ω_0, ω, e, m, P et R.
À nouveau, lorsque l'on considère un échantillon mésoscopique de molécules orientées aléatoirement et dans toutes les directions, on admettra que la moyenne statistique des moments magnétiques ⟨M^(→−)(t)⟩ est
⟨M^(→−)(t)⟩ = − β_m E⃗˙(t) avec β_m = (e^2)/(3m)(PR^2)/((R^2 + P^2))1/((ω^2 − ω_0^2))

IV. 2 Application à la théorie de Lord Rayleigh

Lord Rayleigh développa le modèle suivant pour rendre compte de l'interaction entre des molécules polarisables et un champ électromagnétique.
Les molécules en double hélice étudiées précédemment sont situées dans une couche d'épaisseur h orthogonale à l'axe z située entre les plans z = 0 et z = h avec la densité volumique uniforme N. Elles sont illuminées par une O.P.P.H. dont la composante électrique s'écrit :
E⃗_i(z, t) = E_0 cos(k_0 z − ωt)e⃗_x
Sous l'effet de cette onde, les molécules acquièrent des moments dipolaires électrique et magnétique selon les mécanismes décrits aux questions IV.1.6. et IV.1.8. Lord Rayleigh démontre alors les résultats suivants que nous admettons :
  • le champ électrique rayonné par les dipôles électriques induits a pour expression :
E⃗_(ray)^((e))(z, t) = E_0(β_e)/(ε_0)(k_0^2)/2hNcos(k_0 z − ωt)e⃗_y
  • le champ électrique rayonné par les dipôles magnétiques induits a pour expression :
E⃗_(ray)^((m))(z, t) = E_0(β_m)/(ε_0)(k_0^2)/2hNcos(k_0 z − ωt)e⃗_y
Ces expressions des champs rayonnés sont valables loin de la couche de molécules ( k_0 z≫1 ) et pour une couche mince ( k_0 h≪1 ).
IV.2.1 Déterminer le champ électrique total E⃗(z, t) dans le cadre des hypothèses énoncées précédemment.
En déduire que l'expression de l'angle α (très faible) de rotation du plan de polarisation à la traversée de la mince couche de milieu actif est :
α = (β_e + β_m)/(2ε_0)k_0^2 Nh
IV.2.2 On considère l'image de la molécule en double hélice par un miroir parallèle à l'axe Oz (la molécule et son image sont dites chirales car elles ne sont pas superposables). Comment sont modifiées les équations cartésiennes des hélices ( H_1 ) et ( H_2 ) pour obtenir celles décrivant la molécule image? En déduire comment est modifié l'angle α lorsqu'on travaille avec les molécules images.

V. Mise en évidence et mesure de rotations faibles

On développe dans cette partie des exemples permettant :
  • de mettre en évidence expérimentalement la biréfringence circulaire naturelle;
  • de mesurer des caractéristiques liées à l'effet Faraday.

V. 1 Mise en évidence d'une rotation faible par décalage

On considère un milieu présentant une activité optique naturelle et placé dans une cellule : il s'agit du limonène. Un rayon lumineux venant de l'air (d'indice optique n_(air) = 1, 0003 ) et polarisé rectilignement, arrive sur cette cellule avec une incidence φ = 30 deg (cf. figure 5.a.). On rappelle qu'une O.P.P.H. polarisée rectilignement est la superposition d'une O.P.P.H. polarisée circulairement droite et d'une O.P.P.H. polarisée circulairement gauche. Comme dans la partie II, on note n_d (resp. n_g ) l'indice associé à l'onde circulaire droite (resp. gauche). On donne n_0 = (n_g + n_d)/2 = 1, 4740 et α/ℓ = 7, 5deg ⋅ cm^(− 1) pour la longueur d'onde considérée λ_0 = 632 nm.
V.1.1 Écrire la loi de la réfraction pour chaque onde séparément et estimer numériquement le décalage angulaire entre les deux rayons lumineux émergeant dans le limonène. Commenter.
On considère maintenant deux cellules accolées, représentées sur la figure 5.b, remplies de liquides d'activités optiques opposées. Les indices optiques de chaque cellule sont portés sur la figure.
V.1.2 Reproduire les figures 5.b et tracer qualitativement les rayons lumineux réfractés correspondant aux deux situations. Quel intérêt voyez-vous à utiliser une série de tels prismes alternés?

V. 2 Mesure d'effet Faraday en utilisant une cavité optique

Une cavité optique est constituée de deux miroirs de grande réflectivité mis en vis-à-vis dans l'air. Pour simplifier les calculs, on considèrera ces miroirs plans, parallèles entre eux et séparés

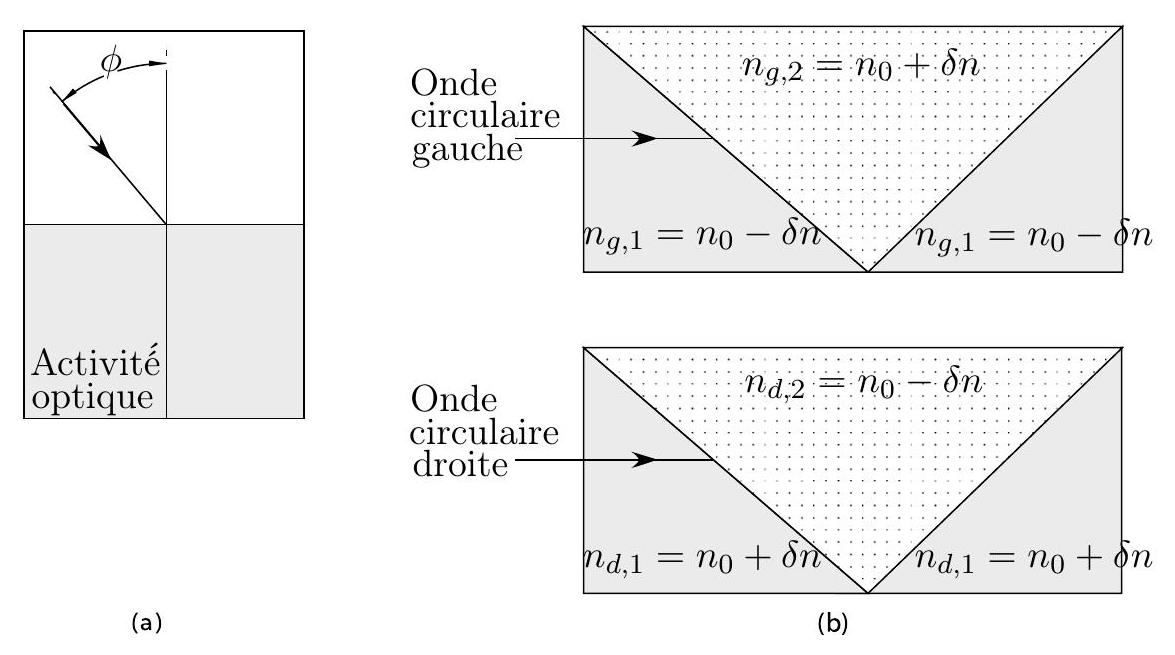

Figure 5.
d'une distance d. On étudiera la propagation de la lumière parallèlement à la normale à leurs surfaces, notée e⃗_z. On note r et t respectivement le coefficient de réflexion et de transmission du champ électrique par les miroirs supposés identiques. On admettra que R + T = 1 avec r^2 = R et t^2 = T.
On considère l'amplitude complexe notée E_– de la composante selon une direction quelconque du champ électrique incident assimilé à une O.P.P.H. La variation de phase de cette composante de l'onde lorsqu'elle a parcouru la distance d dans la cavité est δφ. Ainsi, par exemple, la composante du champ électrique qui émerge (en z = d ) en ayant traversé une seule fois la cavité a pour amplitude complexe E_–_0(z = d^+) = t^2 exp(iδφ)E_–(z = 0^−).

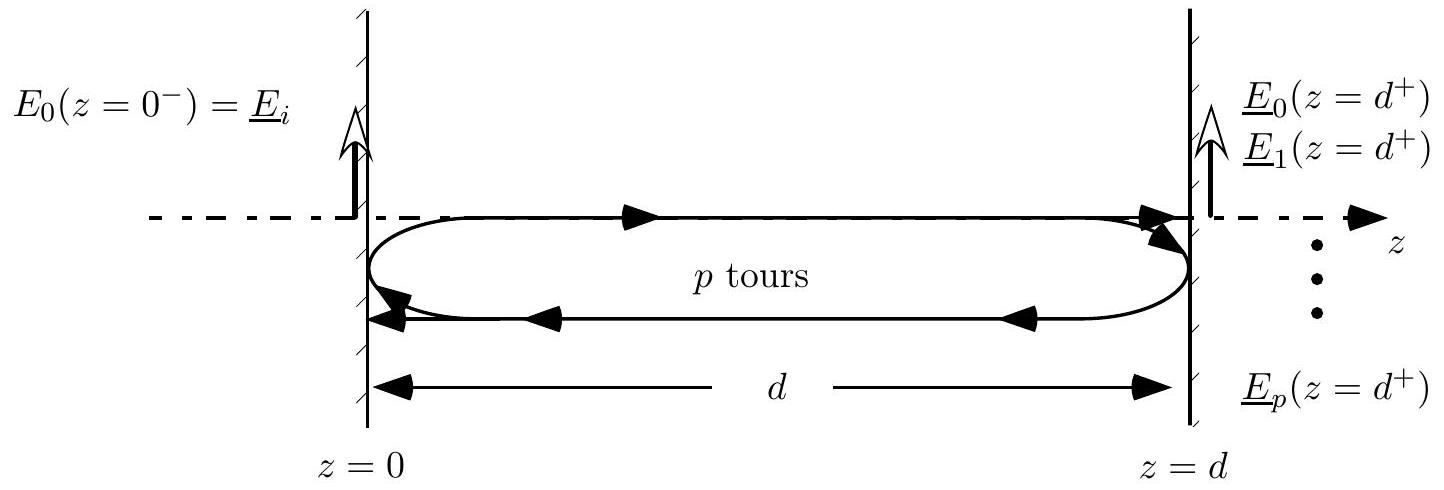

Figure 6.
V.2.1 Déterminer l'expression de l'amplitude complexe E_–_p(z = d^+)de la composante du champ électrique qui a traversé une fois la cavité puis fait p aller(s) et retour(s) avant d'émerger en z = d en fonction de E_–(z = 0^−), exp(iδφ), T, R et p.
En déduire que l'amplitude complexe du champ émergeant de la cavité notée E_–_s s'écrit :
E_–_s = (Te^(iδφ))/(1 − Re^(i2δφ))E_–_i
où E_–_i = E_–(z = 0^−)désigne l'amplitude complexe du champ électrique pénétrant en z = 0 dans la cavité.
V.2.2 On cherche, dans cette question, à déterminer un ordre de grandeur du nombre f effectif d'ondes interférentes contribuant au champ émergeant de la cavité. On se fixe le critère suivant : f est tel que la norme de l'écart entre le champ émergeant de la cavité et la somme partielle ∑_(p = 0)^f E_–_p ne dépasse pas 1%. On supposera que R est proche de 1 .
Proposer une expression de f en fonction de R. Donner un ordre de grandeur de f si R = 0, 999.
V.2.3 On place dans la cavité un échantillon de longueur ℓ soumis au champ magnétique uniforme et constant B⃗_0 = B_0 e⃗_z. La composante électrique de l'O.P.P.H. pénétrant dans la cavité est polarisée rectilignement selon l'axe Ox (perpendiculaire à l'axe Oz ) et d'amplitude réelle E_0 telle que E⃗(z = 0^−) = E_0 e⃗_x. Il est possible d'ajuster la valeur de δφ telle que δφ ≡ 0[2π]. Dans ces conditions, nous admettrons que l'amplitude réelle du champ électrique qui a traversé une fois la cavité puis fait p aller(s) et retour(s) avant d'émerger en z = d peut s'écrire
E⃗_p = E_0(1 − R)R^p u⃗_p où u⃗_p = cos[(2p + 1)α]e⃗_x + sin[(2p + 1)α]e⃗_y
L'angle α est défini comme aux paragraphes II et III.
Par une simple représentation graphique, expliquez l'intérêt de la cavité pour la mise en évidence de l'effet Faraday.
L'utilisation d'une telle cavité présenterait-elle un intérêt pour la mise en évidence de l'activité optique naturelle? Argumentez votre réponse en vous appuyant sur un calcul d'ordre de grandeur de l'angle de rotation du plan de polarisation à la sortie de la cavité.
