Physique des gouttes : impact mécanique de la pluie sur un pare-brise et instabilité de Rayleigh-Plateau
Afficher ou masquer la section
Le sujet étudie deux aspects indépendants de la physique des gouttes d'eau. La première partie détermine la trajectoire de chute d'une goutte de pluie puis la force exercée par la pluie sur le pare-brise d'un avion, en tenant compte de la distribution de taille des gouttes. La seconde partie étudie la formation de gouttes à partir d'un filet d'eau par l'instabilité de Rayleigh-Plateau, d'abord par une approche statique puis dynamique.
1Partie I : impact mécanique de la pluiepremière annéeDéterminer la trajectoire de chute d'une goutte puis calculer la force exercée par la pluie sur le pare-brise d'un avion en modélisant la distribution de taille des gouttes.
2Partie II : instabilité de Rayleigh-PlateauÉtudier la déstabilisation statique puis dynamique d'un filet d'eau en chute libre, identifier le mode le plus instable et étudier la perturbation induite par l'impact du jet sur un obstacle.
Difficile. Le rapport indique une moyenne de 8,18/20 avec un écart-type de 3,42, plus de la moitié des candidats se situant sous 8/20, et signale que la dernière partie du sujet, plus délicate, n'a été traitée de façon satisfaisante que par une poignée de candidats.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : rapport du jury. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
5 erreurs relevées
Définition du nombre de Reynolds mal maîtrisée · Applications numériques sans unité · Confusion entre principe fondamental de la dynamique et équation de Navier-Stokes
Afficher ou masquer la section
Le jury décrit un sujet très complet et relativement long, faisant la part belle aux ordres de grandeur et aux discussions physiques, qui a permis de classer efficacement les candidats. La première partie, ancrée sur le cours de première année, a favorisé les candidats capables d'articuler les questions entre elles, tandis que la seconde partie, plus délicate, a été peu réussie dans son ensemble.
Les erreurs les plus sanctionnées
1
Définition du nombre de Reynolds mal maîtriséeQ1b
Un nombre important de candidats ne connaît pas la définition du nombre de Reynolds, certains le construisant avec la tension de surface de l'eau ou en confondant viscosité cinématique et dynamique.
« cette question a posé de plusieurs »
2
Applications numériques sans unitéQ2d, Q3b, Q5a, Q5d, Q14a
De nombreuses applications numériques sont données sans unité ou sans justification, ce qui ne rapporte aucun point selon le barème.
« les applications numériques non justifiées ou qui ne présentent pas »
3
Confusion entre principe fondamental de la dynamique et équation de Navier-StokesQ1d
Un nombre non négligeable de candidats utilise l'équation de Navier-Stokes à la place du principe fondamental de la dynamique appliqué à la goutte.
4
Vitesse de phase mal interprétéeQ15b
De nombreux candidats affirment à tort que la vitesse de phase doit être nulle, ce qui traduit une question mal réussie dans l'ensemble.
« On lit souvent que la vitesse de phase doit être nulle. »
5
Liens entre questions d'une même partie négligésQ12b, Q13b
Un manque de cohérence est observé entre certaines réponses successives, alors que les questions d'une même partie sont conçues pour guider et aider les candidats.
« Il est important de faire le lien entre les »
Ce qui a été bien réussi
La question Q1a a été très bien réussie dans l'ensemble.
Les questions Q3c, Q4a, Q6a, Q7b et Q7c ont été bien réussies dans l'ensemble.
L'ordre de grandeur proposé à la question Q5a est en général cohérent, même si souvent un peu sous-estimé.
Le phénomène moteur de la question Q13c est en général identifié avec succès.
Conseils du jury
Apporter un minimum de soin à la rédaction des copies et éviter les passages difficilement lisibles ou les applications numériques indéchiffrables.
Toujours vérifier l'homogénéité et la dimension d'un résultat avant de le proposer, ce qui permet d'éviter de nombreuses erreurs de calcul ou d'inattention.
Justifier systématiquement les applications numériques en précisant la formule littérale utilisée et les valeurs des grandeurs impliquées.
Respecter la numérotation des questions et éviter d'utiliser des effaceurs, les copies étant numérisées pour la correction.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
ÉCOLE POLYTECHNIQUE - ÉCOLES NORMALES SUPÉRIEURES ÉCOLE SUPÉRIEURE DE PHYSIQUE ET DE CHIMIE INDUSTRIELLES
CONCOURS D'ADMISSION 2016
FILIÈRE PC
COMPOSITION DE PHYSIQUE - B - (XEULC)
Le signe " ≡ " est une égalité introduisant et définissant une grandeur.
Intégrale généralisée :
J_n ≡ ∫_0^(+ ∞)x^n exp(− x)dx = n! (n ∈ ℕ)
Élément de longueur d'une courbe définie par une fonction y = y(x) :
ds ≡ √((dx)^2 + (dy)^2) = √(1 + y^′(x)^2) dx
(Durée : 4 heures)
L'utilisation des calculatrices n'est pas autorisée pour cette épreuve.
Les résultats des applications numériques seront donnés avec un chiffre significatif.
Histoires d'eau ou quelques aspects de la physique des gouttes
Introduction.
Nous nous proposons d'étudier deux aspects de la physique des gouttes d'eau. L'un concerne l'effet mécanique de la pluie sur un pare-brise d'avion et fait l'objet de la première partie. L'autre se rapporte à la déstabilisation d'un filet d'eau conduisant à la formation d'un chapelet de gouttelettes et constitue la seconde partie. Ces deux parties sont indépendantes.
Notation et données.
Accélération de la pesanteur :, g, = 9, 81 m ⋅ s^(− 2); Masse volumique de l'air :, ρ_a, = 1, 20 kg ⋅ m^(− 3); Masse volumique de l'eau :, ρ_e, = 998 kg ⋅ m^(− 3); Viscosité dynamique de l'air :, η_a, = 1, 85 × 10^(− 5) Pa ⋅ s; Tension superficielle eau/air :, γ, = 72, 8 × 10^(− 3) J ⋅ m^(− 2)
I Impact mécanique de la pluie.
Nous nous proposons d'étudier l'effet mécanique de la pluie sur un pare-brise. Une goutte est assimilée à une sphère de rayon r. Sa vitesse, par rapport au référentiel terrestre R_0(e⃗_x, e⃗_y, e⃗_z) considéré comme galiléen, est notée v⃗ = ve⃗_x où e⃗_x = g⃗/g.
Le coefficient de traînée d'un objet sphérique, dans un écoulement en régime inertiel, est sensiblement constant. Nous adoptons la valeur C_x = 0, 4.
I.A Chute d'une goutte d'eau.
a) Sur la base de sa propre expérience, proposer un ordre de grandeur du rayon d'une goutte d'eau de pluie et celui de sa vitesse de chute.
b) Calculer le nombre de Reynolds correspondant. En déduire la nature du régime de l'écou- lement de l'air autour de la goutte.
Nous considérerons que l'écoulement demeure dans ce régime durant toute la chute d'une goutte.
c) Établir le bilan des forces qui s'exercent sur une goutte, lors de sa chute. Préciser leur expression.
d) Établir que la vitesse de chute de la goutte est régie par l'équation différentielle :
(v˙)/g = 1 − (v/u)^2
où u est une constante que l'on exprimera en fonction de ρ_e/ρ_a, g, r et C_x, et dont on donnera une interprétation physique.
2. a) Déterminer la solution de l'équation différentielle (4) en considérant que la goutte quitte le nuage avec une vitesse négligeable devant u.
b) Esquisser l'allure de l'évolution v/u = f(t/t^⋆) où t^⋆ représente un temps caractéristique que l'on précisera. Commenter brièvement cette évolution.
c) À partir du tracé précédent, définir une distance caractéristique H^⋆ au delà de laquelle on peut considérer que la goutte a atteint une vitesse limite.
d) Calculer les valeurs numériques de u et H^⋆. Commenter brièvement ce dernier résultat.
I.B Effort mécanique.
Nous souhaitons estimer la force qu'exerce la pluie sur le pare-brise d'un avion. Le pare-brise est modélisé par une surface S rectangulaire de hauteur h = 0, 5 m et de largeur ℓ = 1 m, inclinée d'un angle α = 45^∘ sur la direction horizontale (figure (1)). Nous considérerons que, lorsque qu'une goutte heurte le pare-brise, sa quantité de mouvement, relativement à un repère lié à l'avion, s'annule.

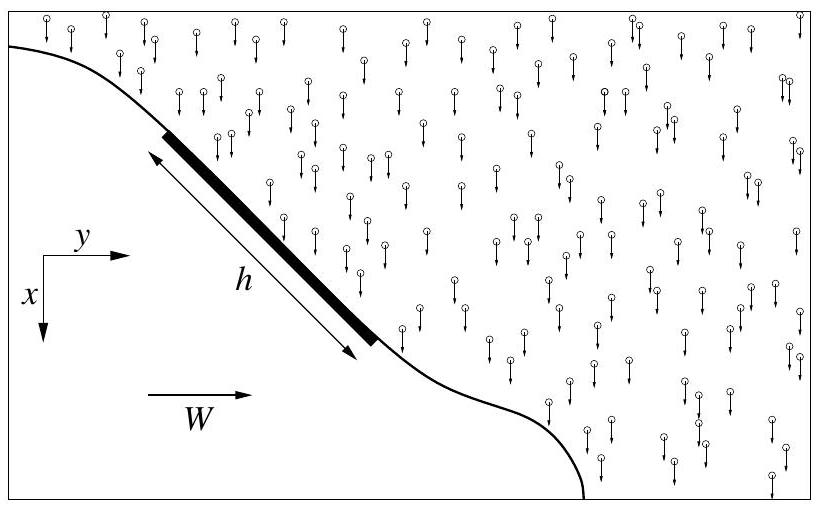

Figure 1 - Schéma de profil du nez d'un avion progressant, sous la pluie, à la vitesse W⃗ = We_y→. Le pare-brise apparaît en trait plein épais.
L'intensité I caractérisant une précipitation est mesurée par la hauteur d'eau recueillie au sol, par unité de temps. Pour les applications numériques, nous adopterons I = 300 mm ⋅ h^(− 1) (pluie extrême, sur une courte durée).
Dans un premier temps, nous supposons que les gouttes de pluie ont le même rayon r_0 = 0, 5 mm. Nous notons N_0 leur nombre par unité de volume (d'atmosphère).
3. a) Exprimer N_0 en fonction de u, r_0 et de l'intensité I.
b) Calculer la valeur numérique de N_0.
c) En déduire la distance moyenne d_0 entre les gouttes de pluie.
4. Nous considérons d'abord le cas d'un avion immobile sur l'aérodrome.
a) Représenter, sur un schéma, le domaine de précipitation (atmosphère et gouttes) intercepté par le pare-brise entre les instants t et t + dt.
b) Exprimer la force F⃗_0 exercée par la pluie sur le pare-brise. Vérifier que son module s'écrit sous la forme :
F_0 = (kcosα)Sρ_e u^2.
Expliciter la dépendance du facteur k avec N_0 et r_0. Préciser sa dimension.
c) Calculer l'intensité de cette force.
5. Nous considérons maintenant un avion volant à la vitesse W⃗ = We⃗_y.
a) Donner un ordre de grandeur de W pour un avion de ligne.
b) En se plaçant dans un repère lié à l'avion, représenter, sur un schéma, le domaine de précipitation (atmosphère et gouttes) intercepté par le pare-brise, entre les instants t et t + dt. On considérera les ordres de grandeur en jeu.
c) En déduire l'expression de la force F⃗ exercée par la pluie sur le pare-brise.
d) Donner l'ordre de grandeur de la force correspondante.
I.C Distribution du rayon des gouttes.
En réalité, les gouttes de pluie n'ont pas toutes la même taille. Le nombre dN de gouttes, par unité de volume (atmosphérique), dont le rayon est compris entre r et r + dr suit sensiblement la loi de Marshall-Palmer :
dN = n(r)dr = n_0 exp(− r/λ)dr,
où n_0 et λ sont les paramètres (constants) de la distribution.
La différentielle dP(r) ≡ dN/N_0, où N_0 représente le nombre total de gouttes par unité de volume, s'interprète comme la probabilité élémentaire que le rayon d'une goutte appartienne à l'intervalle [r, r + dr].
6. Quelques propriétés de la distribution de rayon.
a) Exprimer N_0 en fonction de n_0 et λ.
b) Comparer les probabilités P(r ≤ λ) et P(r > λ) que le rayon d'une goutte choisie aléatoirement soit, respectivement, inférieur ou supérieur à λ. Interpréter ce résultat.
c) Exprimer le rayon moyen ⟨r⟩ des gouttes. Mettre ce résultat en perspective du précédent.
7. Nous définissons la grandeur différentielle suivante :
dM(r) = ρ_e(4π)/3r^3 n(r)dr
a) Donner sa signification physique.
b) Esquisser l'allure graphique de la grandeur μ(r) ≡ dM/dr.
c) Préciser le rayon des gouttes dont la contribution à la masse totale (par unité de volume) est la plus importante.
d) Exprimer la masse moyenne ⟨m⟩ des gouttes.
e) Commenter la comparaison de ⟨m⟩ à la masse d'une goutte de rayon ⟨r⟩.
8. L'expression de la force obtenue à la question (5c) s'écrit sous la forme :
F⃗ = − QN_0 r_0^3 e⃗_y,
où le facteur Q est indépendant de N_0 et r_0.
a) Exprimer la force F⃗_D exercée par la pluie sur le pare-brise, pour la distribution (6).
b) Exprimer le rapport φ ≡ |F⃗_D|/|F⃗| pour un nombre total N_0 de gouttes par unité de volume fixé et pour ⟨r⟩ = r_0.
c) Conclure sur l'effet mécanique de la pluie. Le comparer à celui correspondant au maintien en pression de l'habitacle de l'avion.
9. La figure (2) présente des relevés météorologiques de la distribution du rayon des gouttes.

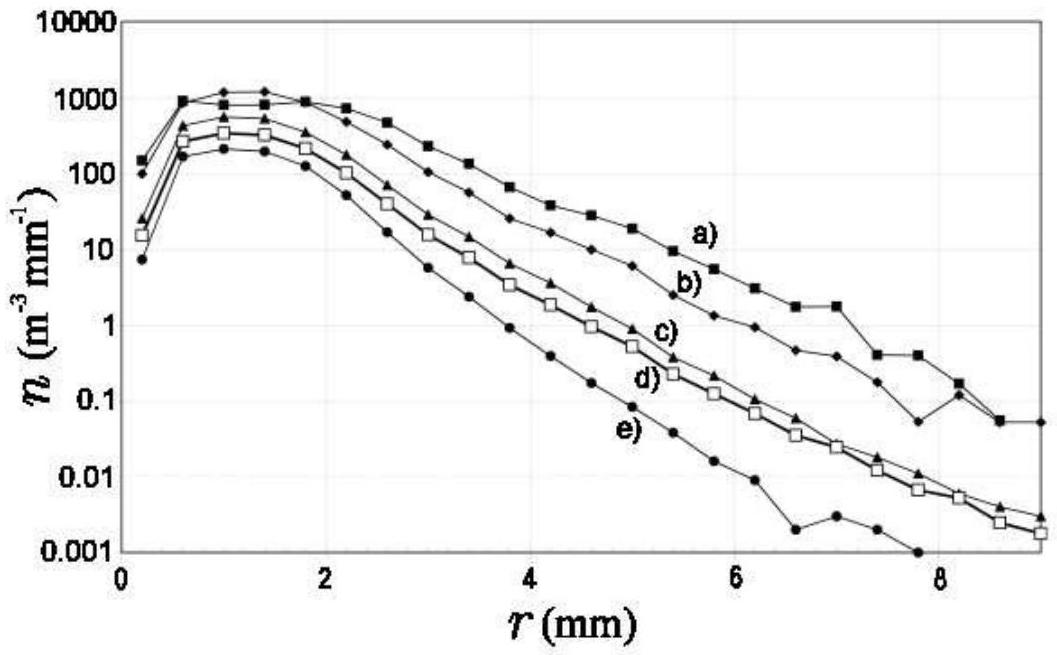

Figure 2 - Relevés météorologiques de la distribution du rayon des gouttes de pluie, pour cinq régimes de précipitation. On remarquera l'échelle logarithmique en ordonnée.
a) Comparer ces données à leur modélisation par la loi de Marshall-Palmer (6).
b) Pour le plus faible régime de précipitation, que l'on désignera en justifiant sa sélection, déduire de la figure (2) les valeurs (approximatives) de n_0 et de λ.
c) Dans ce même régime, donner la valeur numérique du rayon moyen ⟨r⟩ et celle du nombre total N_0 de gouttes par unité de volume. Commenter ce dernier résultat.
d) Parmi les relations exprimant le nombre total de gouttes N_0 par unité de volume, leur rayon moyen ⟨r⟩ et la force F⃗ exercée sur le pare-brise, obtenues en s'appuyant sur la loi de Marshall-Palmer (6), quelle est celle qui souffre le moins de l'écart de cette loi aux relevés météorologiques? Cette réponse doit être argumentée.
II Formation des gouttes - Instabilité de Rayleigh-Plateau.
Dans cette partie, nous allons étudier la déstabilisation d'un filet d'eau. Initialement cylindrique, on observe qu'il se fragmente en un chapelet de gouttes ^1. Le moteur de cette instabilité, dite de Rayleigh-Plateau, est la tension superficielle (énergie de surface). On rappelle que la variation de l'aire ΔS d'une interface eau/air entraîne une variation d'énergie ΔE de cette interface telle que :
ΔE = γΔS.
Nous choisissons d'associer une énergie nulle à une aire nulle.
II.A Approche statique.
Dans un premier temps, nous négligeons l'effet de la gravité.

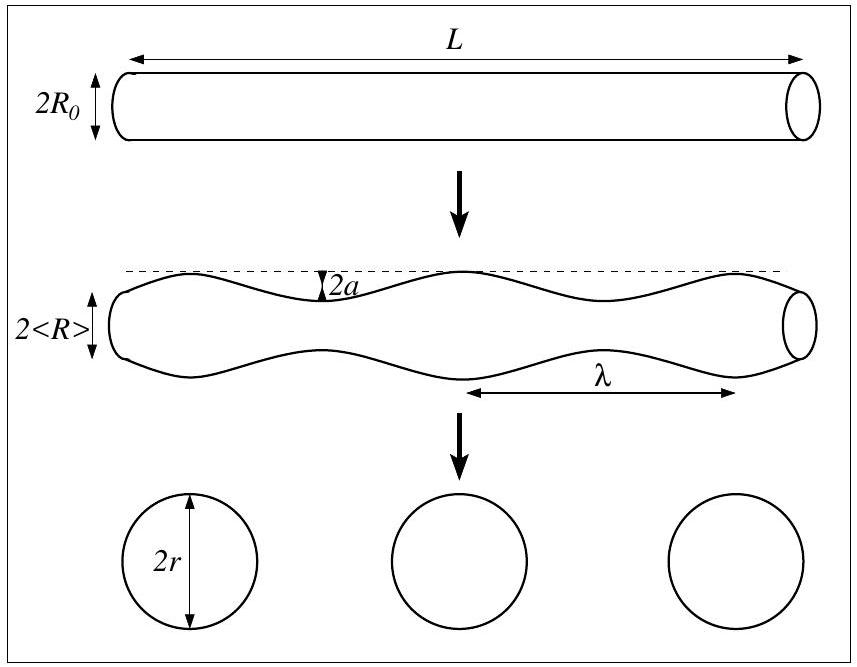

Figure 3 - Schémas du filet d'eau cylindrique initial ( R_0≪L ), puis de la perturbation sinusoïdale et enfin de l'état final en chapelet de gouttes sphériques.
a) Considérons une portion de longueur L d'un cylindre d'eau, de rayon R_0(R_0≪L), dans l'air (voir figure (3)). Exprimer l'énergie de surface E_0 du cylindre en fonction de γ, R_0 et L.
b) Après sa déstabilisation, le cylindre a formé N gouttes sphériques de rayon r (figure (3)). Exprimer l'énergie de surface E_N de l'ensemble de ces gouttes, en fonction de γ, N et r.
c) À quelle condition, portant sur r, la situation en chapelet est-elle énergétiquement la plus favorable? Analyser ce résultat.
Si l'approche précédente permet de justifier qu'une instabilité est susceptible d'apparaître, elle ne décrit toutefois pas l'évolution continue conduisant du filet d'eau ( R_0, L ) au chapelet de gouttelettes ( N, r ). Nous considérons alors que le rayon R du filet d'eau est modulé harmoniquement autour de sa valeur moyenne ⟨R⟩ (voir figure (3)) :
R(x) = ⟨R⟩ + asin(kx)
où x est l'abscisse le long de l'axe de symétrie, a l'amplitude et k = 2π/λ le nombre d'onde de la pertubation (kL≫1). Nous supposons de plus que cette perturbation est faible, soit a≪R_0 et ka≪1.
a) Établir la relation liant a, ⟨R⟩ et R_0. Exprimer ⟨R⟩ en fonction de R_0, à l'ordre le plus bas en a/R_0.
b) À l'ordre le plus bas en a/R_0 et en ka, établir que l'aire latérale du filet déformé, relative à une longueur d'onde, s'exprime :
Afin de rendre compte de l'aspect dynamique de l'instabilité, nous allons maintenant étudier l'évolution temporelle d'une perturbation sinusoïdale, de longueur d'onde fixée. L'équation décrivant la déformation du filet devient alors :
R_–(x, t) = ⟨R⟩ + aexp[j(ω_–t − kx)],
où ω_– est une grandeur, a priori complexe, et k le nombre d'onde, réel positif.
La relation de dispersion correspondante, établie dans la limite du régime non visqueux, s'écrit :
ω_–^2 = Ω_0^2(kR_0)^2[(kR_0)^2 − 1] où Ω_0^2 = γ/(2ρ_e R_0^3).
a) Indiquer les plages de longueur d'onde sur quelles la pulsation ω_– est réelle, ou imaginaire.
b) Dans chacune de ces situations, décrire l'évolution temporelle d'une pertubation.
La figure (4) représente les fonctions f_±(K) = ± K√(1 − K^2) et g_±(K) = ± K√(K^2 − 1).

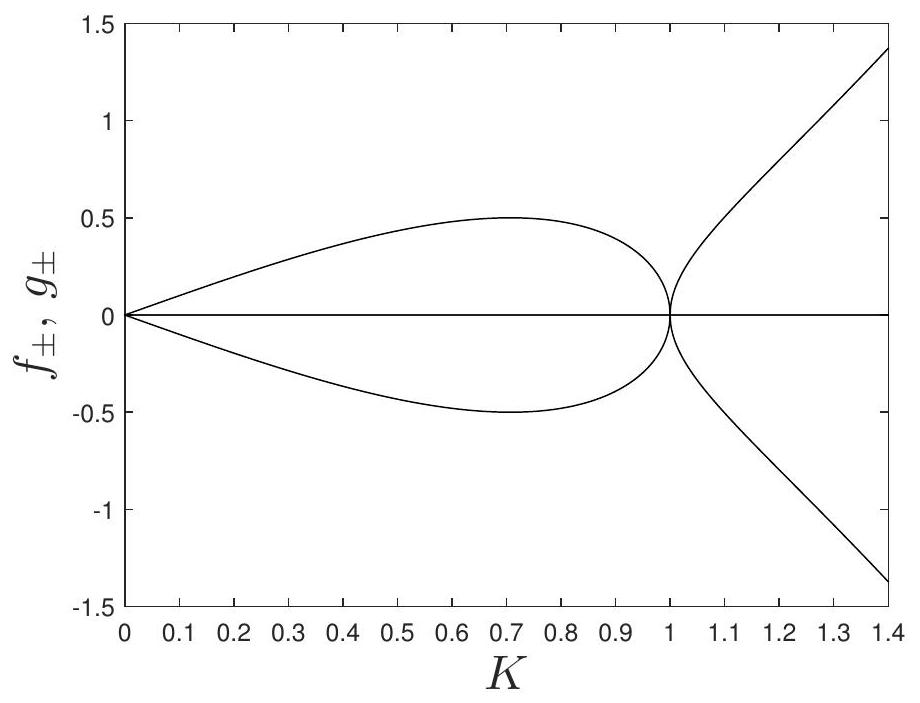

Figure 4 - Représentation graphique des fonctions f_±et g_±.
a) Reproduire (approximativement) cette figure et y indiquer les deux domaines correspondant aux régimes décrits à la question précédente.
b) Situer, sur la figure reproduite, en le justifiant, l'abscisse K_c pour laquelle l'instabilité se développe le plus rapidement. Exprimer la constante de temps τ_c qui lui est associée.
c) Identifier les phénomènes moteur et frein en concurrence et à l'origine de ce temps caractéritique.
d) Calculer les valeurs numériques de λ_c et de τ_c pour un rayon R_0 = 1 mm (on pourra lire les valeurs approchées sur le graphique).
e) Dans le cas d'une onde progressive, indiquer comment lire sur le graphique la vitesse de phase. Exprimer cette vitesse dans la limite K^2≫1.
Figure 5 - Photographies d'un filet d'eau de débit Q = 2 g ⋅ s^(− 1), à la sortie d'un tube de rayon R_0 = 1 mm. a) Apparition de gouttes; b) et c) Chute sur un obstacle.
II.C Instabilité d'un filet d'eau en chute libre.
Nous souhaitons étudier les comportements décrits précédemment sur un filet d'eau en chute libre (figure (5)). À la sortie d'un tube (de rayon R_0 = 1 mm ), le filet d'eau est d'apparence cylindrique mais il présente toutefois de faibles perturbations de son rayon (non visibles sur les images).
Afin de simplifier cette étude, nous considérons, qu'en l'absence de perturbation, le champ de vitesse au sein du filet d'eau est uniforme, tant radialement que longitudinalement. Cette vitesse est notée U_0. Cela revient à négliger les effets visqueux ainsi que l'amincissement du filet dû à l'accélération de la pesanteur.
14. a) Estimer la valeur de la vitesse U_0.
b) En s'appuyant sur la photographie (5-a), remonter à un ordre de grandeur de l'amplitude a de la pertubation qui initie la déstabilisation du filet d'eau. On supposera qu'elle apparaît immédiatement en sortie du tube.
15. La photographie (5-b) illustre une situation différente où il apparaît une ondulation de la surface du filet (visible sur sa partie inférieure). Cette ondulation est causée par l'impact du filet sur un obstacle (une bille) qui perturbe son écoulement. Pour ce régime particulier, l'onde paraît figée (dans le référentiel du laboratoire).
a) Préciser dans quel régime, ω_– réelle ou imaginaire, l'expérience se situe. Réponse à justifier.
b) Quelle information, sur la vitesse de phase, l'apparence figée de l'onde donne-t-elle?
c) Mesurer, sur la photographie (5-b), la longueur d'onde sélectionnée et calculer le produit kR_0.
d) Calculer alors la vitesse de phase correspondante et la comparer à celle qui a été, par ailleurs, déjà calculée.
e) La photographie (5-c) montre l'onde de surface pour une autre position de l'obstacle. En révisant les hypothèses adoptées, expliquer pourquoi la longueur d'onde observée diffère de la précédente.
f) On constate que les ondes s'atténuent en s'éloignant de l'obstacle. Quelle pourrait en être l'origine physique?
On observe un phénomène analogue de fragmentation lorsqu'un filet d'eau s'écoule sur une vitre ou lorsque la rosée forme des perles sur une toile d'araignée.
Questions fréquentes
4 questions
Sur quels chapitres porte le sujet de physique B PC 2016 X-ENS ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet de physique B PC 2016 X-ENS ?
+
Le sujet porte sur la mécanique du point (chute d'une goutte, nombre de Reynolds), un bilan de quantité de mouvement pour calculer une force, une distribution statistique de taille de gouttes, puis la mécanique des fluides et les ondes à travers l'instabilité de Rayleigh-Plateau.
Quelle est la moyenne du sujet de physique B PC 2016 aux concours X-ENS ?
+
Le rapport indique une note moyenne de 8,18/20 avec un écart-type de 3,42, sur 1327 copies, les notes s'étalant de 1,10 à 20.
Quelles sont les erreurs les plus fréquentes relevées par le jury sur ce sujet X-ENS physique B PC 2016 ?
+
Le jury relève une définition erronée du nombre de Reynolds, de nombreuses applications numériques sans unité, une confusion entre l'équation de Navier-Stokes et le principe fondamental de la dynamique, et une mauvaise interprétation de la vitesse de phase en fin de sujet.
Le sujet de physique B PC 2016 X-ENS est-il difficile ?
+
Oui, le rapport le décrit comme un sujet long et exigeant : plus de la moitié des candidats se situent sous 8/20 et la dernière partie, plus délicate, n'a été traitée de façon satisfaisante que par une poignée de candidats.
