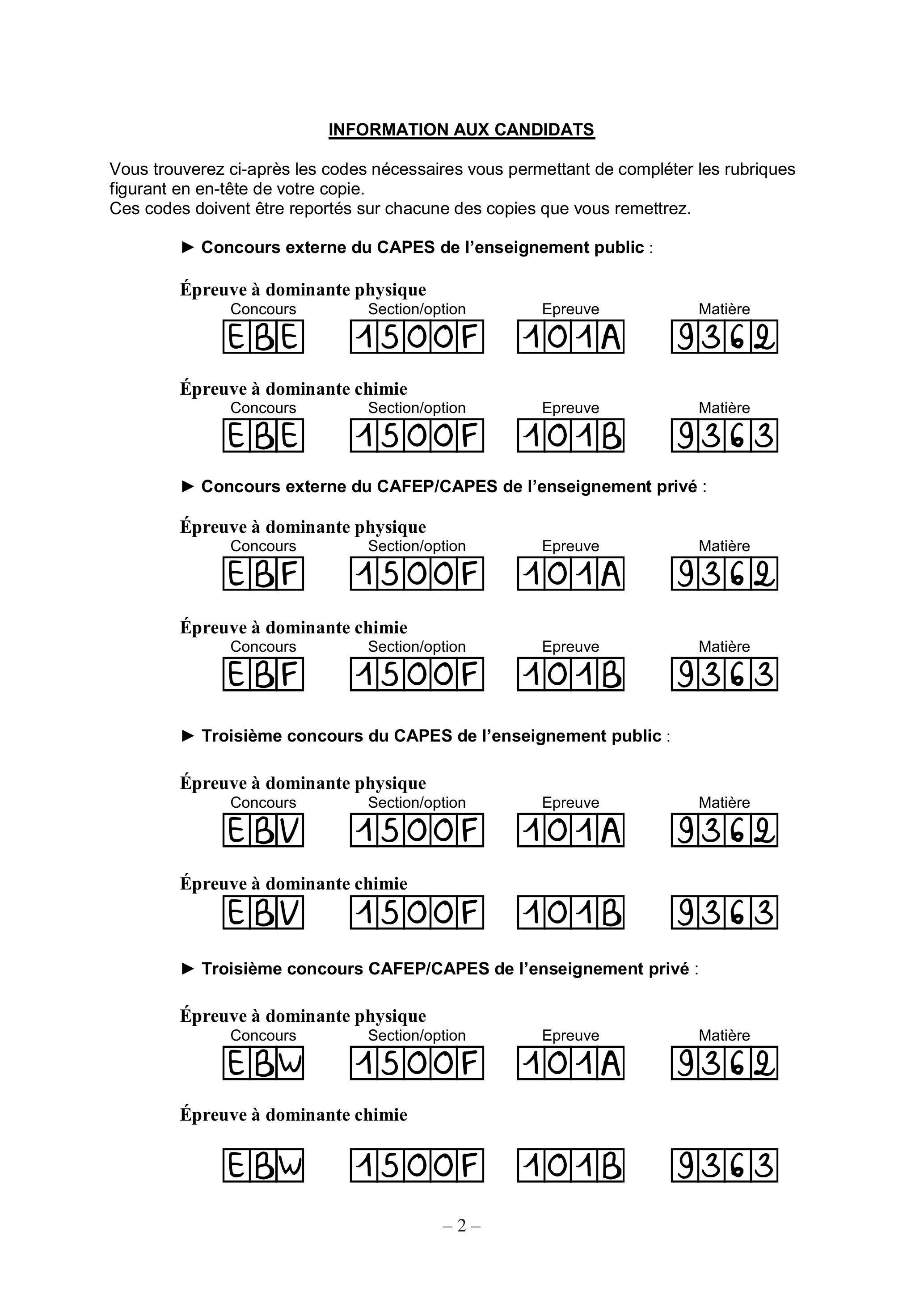

INFORMATION AUX CANDIDATS
Vous trouverez ci-après les codes nécessaires vous permettant de compléter les rubriques figurant en en-tête de votre copie.
Ces codes doivent être reportés sur chacune des copies que vous remettrez.
-Concours externe du CAPES de l'enseignement public :
Épreuve à dominante physique
Concours
Section/option
Epreuve
Matière
E|B|E
1/5/0/0/F
1|0|1|A
9|3|6|2
Épreuve à dominante chimie
Concours
Section/option
Epreuve
Matière
E|B|E
1/5/O/O/F
1
0
1
B
9|3/6/3
-Concours externe du CAFEP/CAPES de l'enseignement privé :
Épreuve à dominante physique
Concours
Section/option
Epreuve
Matière
E|B|F
1/5/0/0/F
1
0
1
|A
9|3/6/2
Épreuve à dominante chimie
Concours
Section/option
Epreuve
Matière
E|B|F
1/5/O/O/F
1
0
1
B
9|3/6/3
-Troisième concours du CAPES de l'enseignement public :
Épreuve à dominante physique
Concours
Section/option
Epreuve
Matière
E|B|V
1/5/0/0/F
1
0
1
|A
9|3/6/2
Épreuve à dominante chimie
E|B|V
1/5/0/0/F
1|0|1|B
9|3|6|3
-Troisième concours CAFEP/CAPES de l'enseignement privé :
Épreuve à dominante physique
Concours
Section/option
Epreuve
Matière
E|B|W
1/5/0/0/F
1|0/1|A
9|3/6/2
Épreuve à dominante chimie
PARTIE A : COMPOSITION DE PHYSIQUE
Observations de l'atmosphère : du sol à l'espace
Qu'il s'agisse de descriptions qualitatives ou de mesures de paramètres physiques, l'observation se trouve à la base de toute prévision météorologique. Aux côtés notamment de l'observation des océans, du manteau neigeux et des calottes glaciaires, l'observation de l'atmosphère terrestre joue un rôle primordial. Agrégées dans le temps et sur de larges zones géographiques, ces observations atmosphériques participent également à une meilleure compréhension des évolutions climatiques.
Depuis les stations automatisées au sol, jusqu'aux satellites, en passant par les radars météorologiques et les sondages par ballons, les technologies utilisées sont nombreuses et variées et les données sont acquises par des instruments situés au sol, dans les airs et dans l'espace.
Ce sujet propose d'étudier quelques dispositifs d'observation : les radars météorologiques au sol destinés à caractériser les zones de précipitations, les ballons-sondes qui fournissent les données permettant d'établir les profils verticaux en pression et les satellites d'observation de la Terre. Il est constitué de trois parties indépendantes.
IAu sol
II Dans les airs
III Depuis l'espace
Données :
-indice de réfraction de l'air : n_(air) = 1, 00;
-constante des gaz parfaits : R = 8, 31 J ⋅ K^(− 1) ⋅ mol^(− 1);
-masses molaires atomiques : M_O = 16 g ⋅ mol^(− 1); M_(He) = 4, 0 g ⋅ mol^(− 1); M_N = 14 g ⋅ mol^(− 1);
-la composition de l'air est supposée connue du candidat;
-rayon de la Terre : R_T = 6, 37 × 10^3 km;
-inclinaison de l'axe de la Terre par rapport au plan de l'écliptique : 23,5°;
-constante universelle de gravitation : G = 6, 67 × 10^(− 11) N ⋅ m^2 ⋅ kg^(− 2);
-masse de la Terre : M_T = 5, 97 × 10^(24) kg;
-nombre d'ouverture NO d'un objectif d'appareil photographique : NO = (f^′)/D, rapport de sa distance focale image f^′ au diamètre D de son diaphragme d'ouverture supposé circulaire ;
-la valeur de la célérité de la lumière dans le vide est supposée connue du candidat.

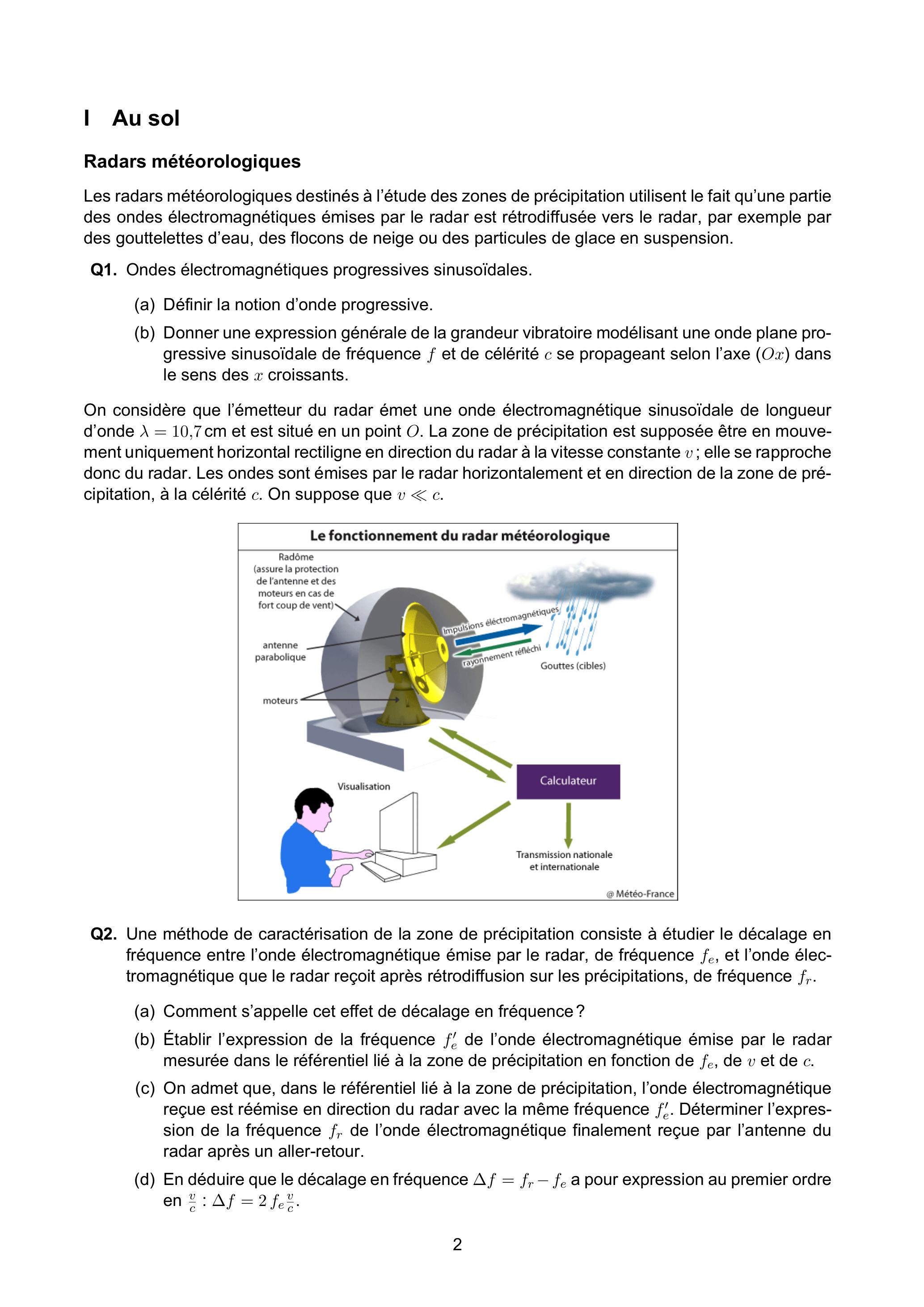

I Au sol
Radars météorologiques
Les radars météorologiques destinés à l'étude des zones de précipitation utilisent le fait qu'une partie des ondes électromagnétiques émises par le radar est rétrodiffusée vers le radar, par exemple par des gouttelettes d'eau, des flocons de neige ou des particules de glace en suspension.
(b)Donner une expression générale de la grandeur vibratoire modélisant une onde plane progressive sinusoïdale de fréquence f et de célérité c se propageant selon l'axe (Ox) dans le sens des x croissants.
On considère que l'émetteur du radar émet une onde électromagnétique sinusoïdale de longueur d'onde λ = 10, 7 cm et est situé en un point O. La zone de précipitation est supposée être en mouvement uniquement horizontal rectiligne en direction du radar à la vitesse constante v; elle se rapproche donc du radar. Les ondes sont émises par le radar horizontalement et en direction de la zone de précipitation, à la célérité c. On suppose que v≪c.
Q2.Une méthode de caractérisation de la zone de précipitation consiste à étudier le décalage en fréquence entre l'onde électromagnétique émise par le radar, de fréquence f_e, et l'onde électromagnétique que le radar reçoit après rétrodiffusion sur les précipitations, de fréquence f_r.
(a)Comment s'appelle cet effet de décalage en fréquence?
(b)Établir l'expression de la fréquence f_e^′ de l'onde électromagnétique émise par le radar mesurée dans le référentiel lié à la zone de précipitation en fonction de f_e, de v et de c.
(c)On admet que, dans le référentiel lié à la zone de précipitation, l'onde électromagnétique reçue est réémise en direction du radar avec la même fréquence f_e^′. Déterminer l'expression de la fréquence f_r de l'onde électromagnétique finalement reçue par l'antenne du radar après un aller-retour.
(d)En déduire que le décalage en fréquence Δf = f_r − f_e a pour expression au premier ordre en v/c : Δf = 2f_e v/c.
Q3.Pour effectuer la mesure du décalage en fréquence, on souhaite obtenir après traitement un signal électrique dont la fréquence est égale au décalage déterminé à la question précédente. Pour cela on réalise un traitement en deux étapes : un circuit multiplieur réalise le produit du signal électrique qui alimente l'émetteur (fréquence f_e ) et du signal électrique généré par la réception de l'onde électromagnétique par le radar (fréquence f_r ), puis un filtre permet d'obtenir le signal souhaité.
(a)Montrer que le spectre du signal électrique obtenu en sortie du multiplieur est composé de deux termes : un terme à la fréquence f_r − f_e = Δf et un terme à la fréquence f_e + f_r. Quel type de filtrage peut-on mettre en œuvre pour isoler le terme spectral souhaité?

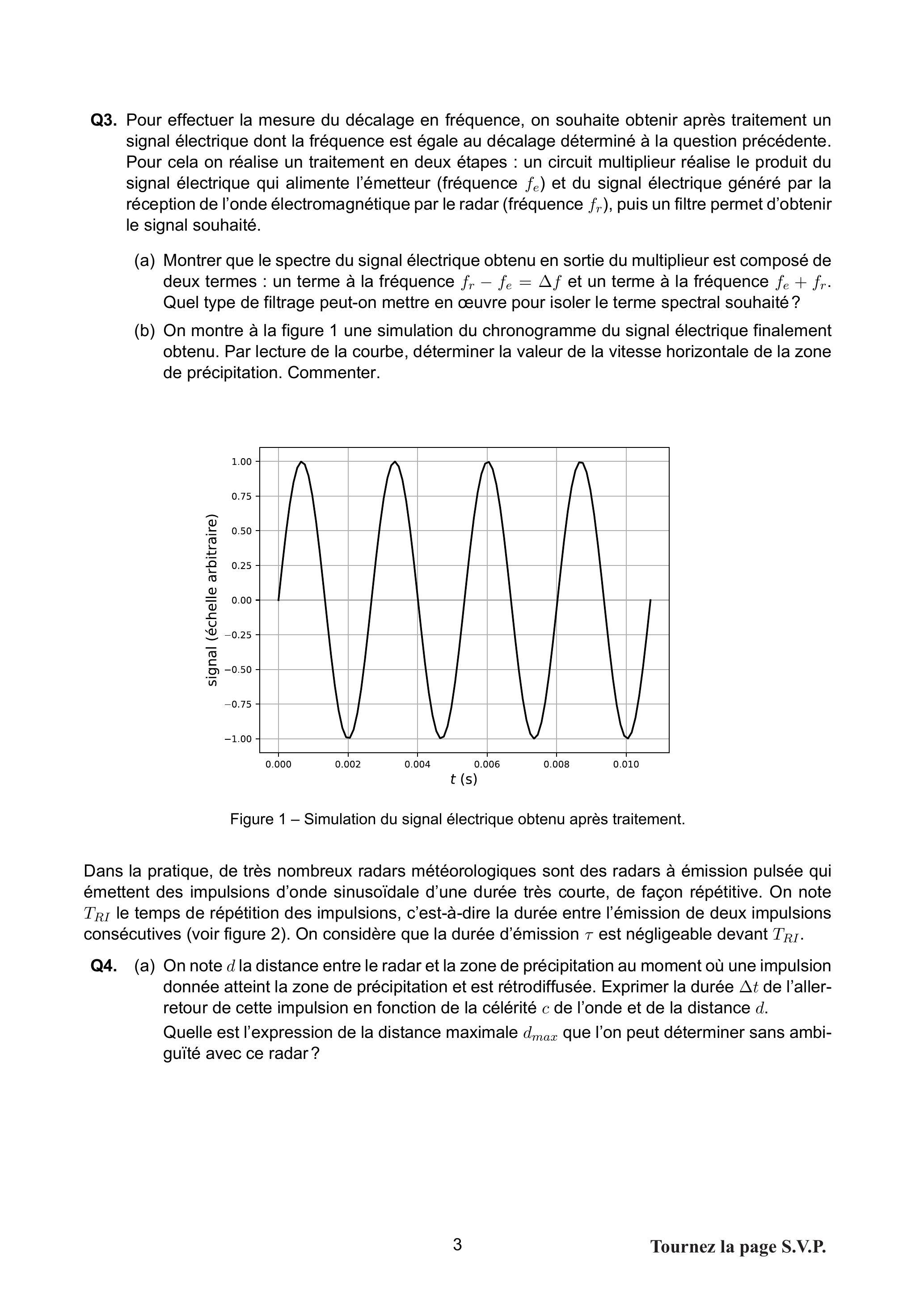

(b)On montre à la figure 1 une simulation du chronogramme du signal électrique finalement obtenu. Par lecture de la courbe, déterminer la valeur de la vitesse horizontale de la zone de précipitation. Commenter.
Figure 1 - Simulation du signal électrique obtenu après traitement.
Dans la pratique, de très nombreux radars météorologiques sont des radars à émission pulsée qui émettent des impulsions d'onde sinusoïdale d'une durée très courte, de façon répétitive. On note T_(RI) le temps de répétition des impulsions, c'est-à-dire la durée entre l'émission de deux impulsions consécutives (voir figure 2). On considère que la durée d'émission τ est négligeable devant T_(RI).
Q4.(a) On note d la distance entre le radar et la zone de précipitation au moment où une impulsion donnée atteint la zone de précipitation et est rétrodiffusée. Exprimer la durée Δt de l'allerretour de cette impulsion en fonction de la célérité c de l'onde et de la distance d. Quelle est l'expression de la distance maximale d_(max) que l'on peut déterminer sans ambiguïté avec ce radar?

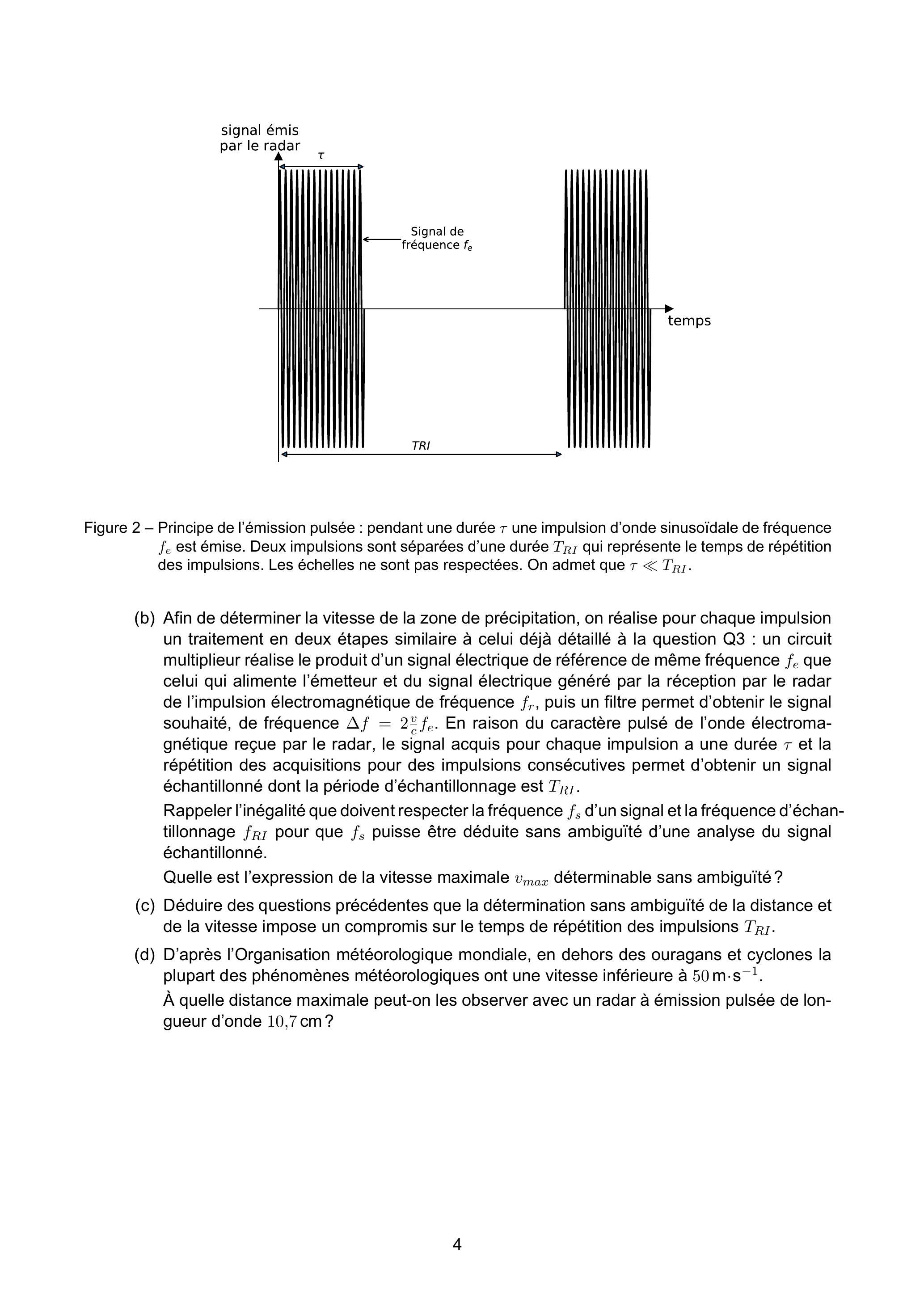

Figure 2 - Principe de l'émission pulsée : pendant une durée τ une impulsion d'onde sinusoïdale de fréquence f_e est émise. Deux impulsions sont séparées d'une durée T_(RI) qui représente le temps de répétition des impulsions. Les échelles ne sont pas respectées. On admet que τ≪T_(RI).
(b)Afin de déterminer la vitesse de la zone de précipitation, on réalise pour chaque impulsion un traitement en deux étapes similaire à celui déjà détaillé à la question Q3 : un circuit multiplieur réalise le produit d'un signal électrique de référence de même fréquence f_e que celui qui alimente l'émetteur et du signal électrique généré par la réception par le radar de l'impulsion électromagnétique de fréquence f_r, puis un filtre permet d'obtenir le signal souhaité, de fréquence Δf = 2v/cf_e. En raison du caractère pulsé de l'onde électromagnétique reçue par le radar, le signal acquis pour chaque impulsion a une durée τ et la répétition des acquisitions pour des impulsions consécutives permet d'obtenir un signal échantillonné dont la période d'échantillonnage est T_(RI).
Rappeler l'inégalité que doivent respecter la fréquence f_s d'un signal et la fréquence d'échantillonnage f_(RI) pour que f_s puisse être déduite sans ambiguïté d'une analyse du signal échantillonné.
Quelle est l'expression de la vitesse maximale v_(max) déterminable sans ambiguïté?
(c)Déduire des questions précédentes que la détermination sans ambiguïté de la distance et de la vitesse impose un compromis sur le temps de répétition des impulsions T_(RI).
(d)D'après l'Organisation météorologique mondiale, en dehors des ouragans et cyclones la plupart des phénomènes météorologiques ont une vitesse inférieure à 50 m ⋅ s^(− 1).
À quelle distance maximale peut-on les observer avec un radar à émission pulsée de longueur d'onde 10,7 cm?
II Dans les airs
L'acquisition des données pendant l'ascension d'un ballon-sonde permet d'établir des profils verticaux, c'est-à-dire l'évolution des paramètres météorologiques en fonction de l'altitude.
Les profils verticaux établis par sondage sont d'une grande précision et sont très utiles en prévision météorologique ainsi que pour développer des modèles de l'atmosphère. D'autre part, bien qu'il s'agisse d'une technologie relativement ancienne, leurs données sont toujours employées pour étalonner les capteurs de télédétection radar et satellitaires.
Ballons-sondes ouverts
Un des enjeux dans la conception des ballons-sondes est de s'assurer de leur capacité à sonder la totalité de la troposphère, où se déroulent la plupart des phénomènes météorologiques. Selon la saison et la latitude, la troposphère, qui est la première couche atmosphérique quand on part du sol, a une épaisseur qui peut varier de huit à quinze kilomètres. On retient ici une épaisseur de la troposphère égale à 12 km.
On étudie un ballon-sonde ouvert constitué d'une masse d'hélium contenue dans une enveloppe ouverte rigide de volume V_0 = 100 m^3 constant et d'un ensemble d'équipements (enveloppe, parachute de la nacelle, nacelle, capteurs, enregistreurs, etc.). L'enveloppe étant rigide et ouverte, si le gaz qu'elle contient est amené à se dilater, celui-ci peut s'en échapper.
On considère qu'au sol la température atmosphérique est T_0 = 2, 9 × 10^2 K et que la pression atmosphérique est p_0 = 1, 0bar. On note M_(He) la masse molaire atomique de l'hélium.
Q5. Modèle du gaz parfait.
(a)Rappeler les hypothèses qui fondent le modèle du gaz parfait puis l'équation d'état du gaz parfait.
(b)Déterminer la valeur de la masse d'hélium présente dans l'enveloppe du ballon quand il est au sol à la température T_0 et à la pression p_0.
Q6. Conditions de décollage.
(a)Quelle est l'origine physique de la poussée d'Archimède?
(b)L'enveloppe qui contient l'hélium a un volume constant V_0 et on considère l'hélium à l'équilibre thermodynamique avec l'atmosphère extérieure. Déterminer l'expression de la poussée d'Archimède que le système constitué de l'enveloppe et de l'hélium qu'elle contient subit au sol en fonction notamment de la masse molaire de l'air M_(air) et de l'intensité du champ de pesanteur g.
(c)On néglige les effets de la poussée d'Archimède sur les parties autres que l'enveloppe contenant le gaz. On note m^′ la masse des équipements, c'est-à-dire la masse totale exceptée celle de l'hélium. Déterminer la valeur maximale de la masse des équipements pour que le ballon puisse décoller.
Q7. La masse des équipements du ballon-sonde est m^′ = 10 kg et le ballon décolle. On suppose qu'il y a toujours équilibre thermodynamique entre l'hélium du ballon et l'atmosphère.
(a)Montrer que l'altitude z^∗ à laquelle s'annule la force ascensionnelle résultant du poids et de la poussée d'Archimède est déterminée par l'équation (p(z^∗))/(T(z^∗)) = (m^′ R)/(V_0(M_(air) − M_(He)))
où p et T sont respectivement la pression et la température atmosphériques.
(b)À l'aide de la courbe (p(z))/(T(z)) = f(z) de la figure 3, déterminer si la valeur de l'altitude z^∗ est suffisante pour obtenir un profil vertical complet de la troposphère.
(c)Avec les hypothèses du modèle précédent, l'altitude du ballon oscillerait en fait autour de z^∗ puisque la force ascensionnelle change de sens de part et d'autre de cette altitude. Citer un phénomène qui finit en réalité par atténuer ces oscillations.

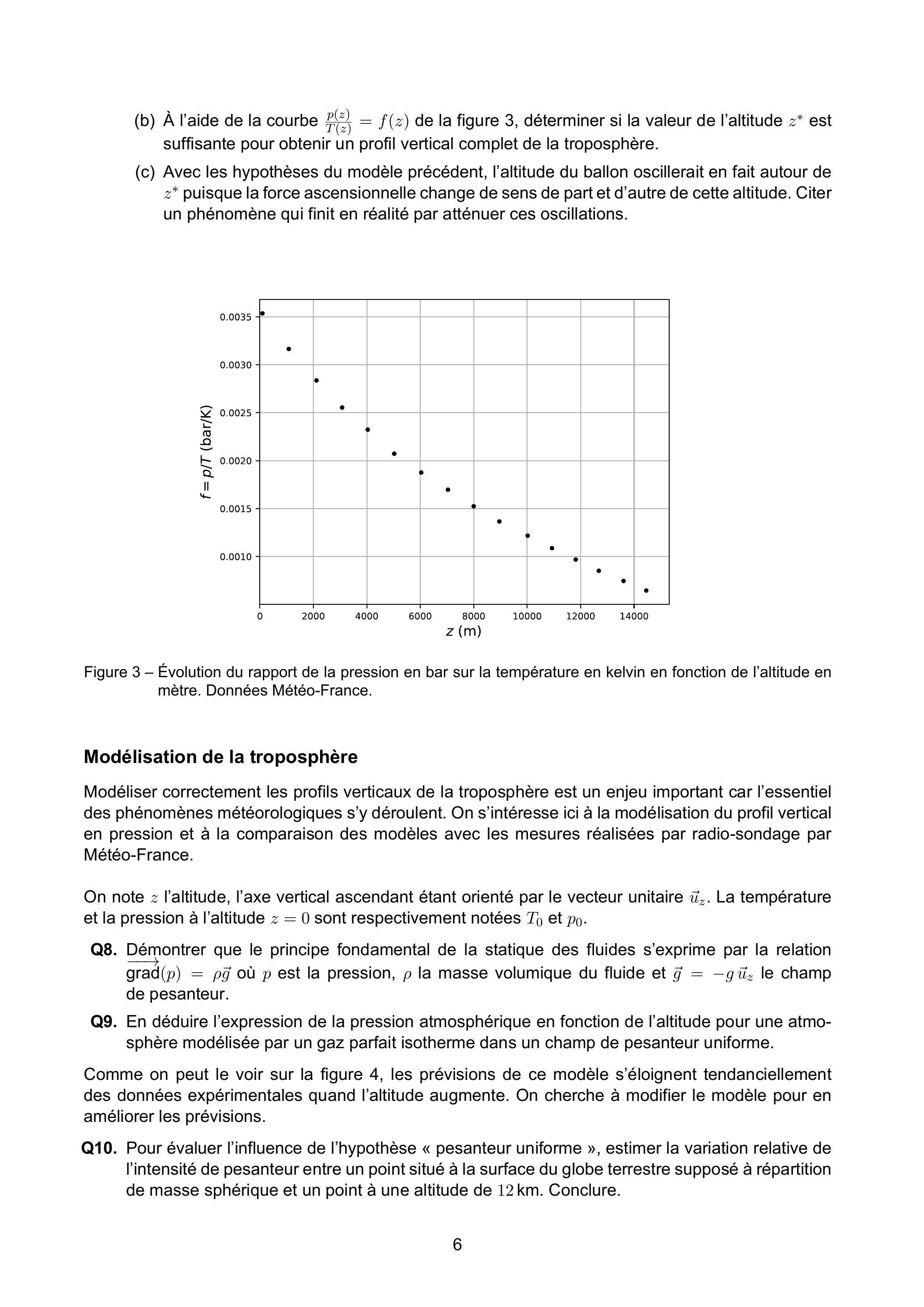

Figure 3 - Évolution du rapport de la pression en bar sur la température en kelvin en fonction de l'altitude en mètre. Données Météo-France.
Modélisation de la troposphère
Modéliser correctement les profils verticaux de la troposphère est un enjeu important car l'essentiel des phénomènes météorologiques s'y déroulent. On s'intéresse ici à la modélisation du profil vertical en pression et à la comparaison des modèles avec les mesures réalisées par radio-sondage par Météo-France.
On note z l'altitude, l'axe vertical ascendant étant orienté par le vecteur unitaire u⃗_z. La température et la pression à l'altitude z = 0 sont respectivement notées T_0 et p_0.
Q8.Démontrer que le principe fondamental de la statique des fluides s'exprime par la relation grad^(→−)(p) = ρg⃗ où p est la pression, ρ la masse volumique du fluide et g⃗ = − gu⃗_z le champ de pesanteur.
Q9.En déduire l'expression de la pression atmosphérique en fonction de l'altitude pour une atmosphère modélisée par un gaz parfait isotherme dans un champ de pesanteur uniforme.
Comme on peut le voir sur la figure 4, les prévisions de ce modèle s'éloignent tendanciellement des données expérimentales quand l'altitude augmente. On cherche à modifier le modèle pour en améliorer les prévisions.
Q10.Pour évaluer l'influence de l'hypothèse « pesanteur uniforme », estimer la variation relative de l'intensité de pesanteur entre un point situé à la surface du globe terrestre supposé à répartition de masse sphérique et un point à une altitude de 12 km. Conclure.

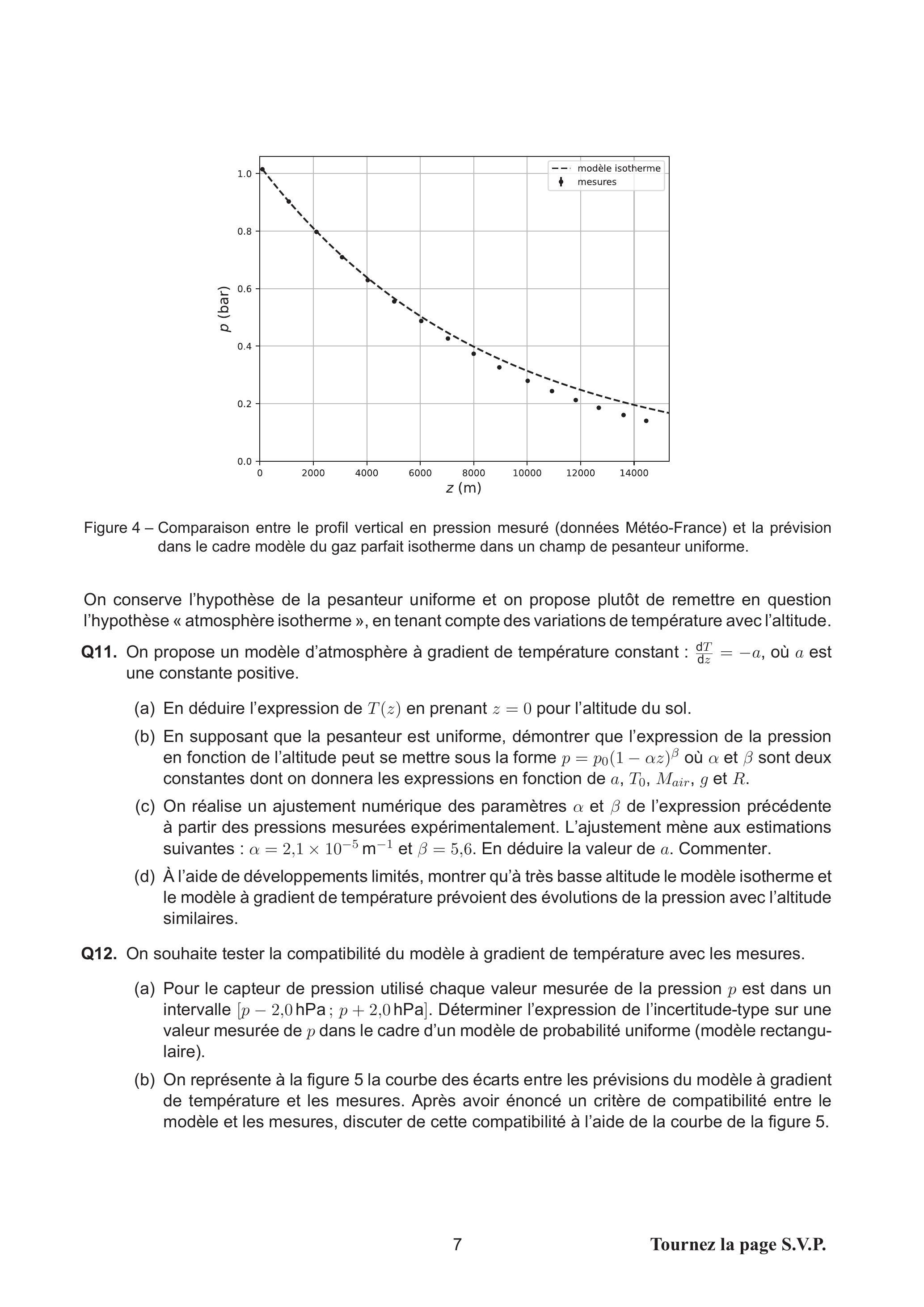

Figure 4 - Comparaison entre le profil vertical en pression mesuré (données Météo-France) et la prévision dans le cadre modèle du gaz parfait isotherme dans un champ de pesanteur uniforme.
On conserve l'hypothèse de la pesanteur uniforme et on propose plutôt de remettre en question l'hypothèse « atmosphère isotherme », en tenant compte des variations de température avec l'altitude.
Q11.On propose un modèle d'atmosphère à gradient de température constant : (dT)/(dz) = − a, où a est une constante positive.
(a)En déduire l'expression de T(z) en prenant z = 0 pour l'altitude du sol.
(b)En supposant que la pesanteur est uniforme, démontrer que l'expression de la pression en fonction de l'altitude peut se mettre sous la forme p = p_0(1 − αz)^β où α et β sont deux constantes dont on donnera les expressions en fonction de a, T_0, M_(air), g et R.
(c)On réalise un ajustement numérique des paramètres α et β de l'expression précédente à partir des pressions mesurées expérimentalement. L'ajustement mène aux estimations suivantes : α = 2, 1 × 10^(− 5) m^(− 1) et β = 5, 6. En déduire la valeur de a. Commenter.
(d)À l'aide de développements limités, montrer qu'à très basse altitude le modèle isotherme et le modèle à gradient de température prévoient des évolutions de la pression avec l'altitude similaires.
Q12.On souhaite tester la compatibilité du modèle à gradient de température avec les mesures.
(a)Pour le capteur de pression utilisé chaque valeur mesurée de la pression p est dans un intervalle [p − 2, 0hPa; p + 2, 0hPa]. Déterminer l'expression de l'incertitude-type sur une valeur mesurée de p dans le cadre d'un modèle de probabilité uniforme (modèle rectangulaire).
(b)On représente à la figure 5 la courbe des écarts entre les prévisions du modèle à gradient de température et les mesures. Après avoir énoncé un critère de compatibilité entre le modèle et les mesures, discuter de cette compatibilité à l'aide de la courbe de la figure 5.

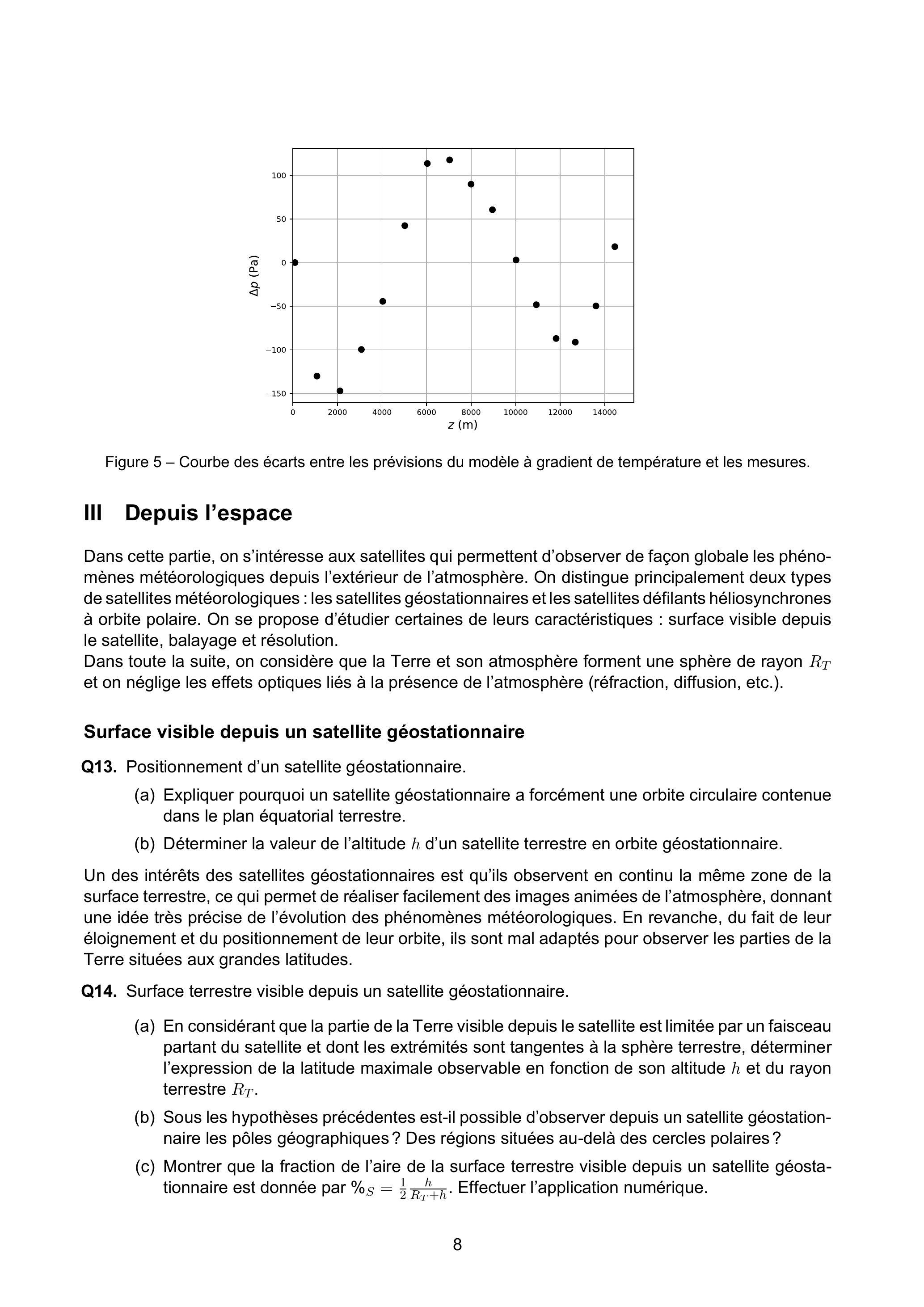

Figure 5 - Courbe des écarts entre les prévisions du modèle à gradient de température et les mesures.
III Depuis l'espace
Dans cette partie, on s'intéresse aux satellites qui permettent d'observer de façon globale les phénomènes météorologiques depuis l'extérieur de l'atmosphère. On distingue principalement deux types de satellites météorologiques : les satellites géostationnaires et les satellites défilants héliosynchrones à orbite polaire. On se propose d'étudier certaines de leurs caractéristiques : surface visible depuis le satellite, balayage et résolution.
Dans toute la suite, on considère que la Terre et son atmosphère forment une sphère de rayon R_T et on néglige les effets optiques liés à la présence de l'atmosphère (réfraction, diffusion, etc.).
Surface visible depuis un satellite géostationnaire
Q13. Positionnement d'un satellite géostationnaire.
(a)Expliquer pourquoi un satellite géostationnaire a forcément une orbite circulaire contenue dans le plan équatorial terrestre.
(b)Déterminer la valeur de l'altitude h d'un satellite terrestre en orbite géostationnaire.
Un des intérêts des satellites géostationnaires est qu'ils observent en continu la même zone de la surface terrestre, ce qui permet de réaliser facilement des images animées de l'atmosphère, donnant une idée très précise de l'évolution des phénomènes météorologiques. En revanche, du fait de leur éloignement et du positionnement de leur orbite, ils sont mal adaptés pour observer les parties de la Terre situées aux grandes latitudes.
Q14. Surface terrestre visible depuis un satellite géostationnaire.
(a)En considérant que la partie de la Terre visible depuis le satellite est limitée par un faisceau partant du satellite et dont les extrémités sont tangentes à la sphère terrestre, déterminer l'expression de la latitude maximale observable en fonction de son altitude h et du rayon terrestre R_T.
(b)Sous les hypothèses précédentes est-il possible d'observer depuis un satellite géostationnaire les pôles géographiques? Des régions situées au-delà des cercles polaires?
(c)Montrer que la fraction de l'aire de la surface terrestre visible depuis un satellite géostationnaire est donnée par %_S = 1/2h/(R_T + h). Effectuer l'application numérique.
Dans la pratique, plusieurs phénomènes physiques limitent encore plus la visibilité des grandes latitudes et la fraction réellement visible est plus faible.
Ces limitations expliquent en partie pourquoi les observations issues des satellites géostationnaires sont complétées par des observations issues de satellites défilants héliosynchrones à orbites polaires.
Balayage d'un satellite héliosynchrone à orbite polaire
Les satellites défilants héliosynchrones à orbites polaires ont un plan orbital contenant toujours l'axe de rotation de la Terre autour d'elle-même et gardant une orientation fixe par rapport à la direction Terre-Soleil.
Pour ces satellites, d'après Météo-France, « l'imageur embarqué permet de surveiller les masses nuageuses sur l'ensemble de la Terre et notamment dans les régions polaires (la Scandinavie, par exemple) qui échappent à la vue des satellites géostationnaires. En revanche, comme les satellites défilants ne survolent une région de moyenne latitude que deux fois par jour, on ne peut donc pas "animer" leurs images pour suivre le mouvement des masses nuageuses ».
Au cours d'une révolution du satellite, on distingue deux phases : une phase « montante » pendant laquelle le satellite survole l'hémisphère sud puis l'hémisphère nord (phase montante) et une phase « descendante » pendant laquelle il survole l'hémisphère nord puis l'hémisphère sud.
On étudie un satellite en orbite circulaire héliosynchrone polaire à l'altitude 870 km et dont le capteur permet d'observer en continu une zone à la surface de la Terre de 2800 km de large.
Q15.On note T la période de révolution du satellite, déterminer l'expression de la longueur de l'arc parcouru dans le référentiel géocentrique pendant une révolution du satellite par un point situé à la surface de la Terre à la latitude θ.
Q16.Expliquer pourquoi un point situé à une latitude moyenne n'est dans la zone observée en phase montante que deux fois par jour.
Résolution d'un imageur satellitaire
On étudie un imageur d'un satellite constitué d'un objectif et d'un capteur. On assimile l'objectif à une lentille mince de distance focale f^′ = 300 mm. Le capteur est rectangulaire, de diagonale 7, 7 mm et son facteur de forme (rapport de la longueur du petit côté sur celle du grand) est 1/2,35. Au total, il est constitué de 2,1 millions de pixels de forme carrée. L'imageur est monté sur un satellite en orbite circulaire à l'altitude 410 km.
Q17.Quelle est la résolution de l'imageur, c'est-à-dire la distance minimale séparant deux points à la surface de la Terre formant des images séparées sur le capteur? Le candidat est invité à prendre des initiatives et à présenter la démarche suivie, même si elle n'a pas abouti.
On souhaite déterminer s'il est pertinent de diminuer la taille des pixels du capteur pour améliorer la résolution. Pour cela, on évalue le rôle de la diffraction due à l'ouverture de l'objectif qui limite le pouvoir de séparation de l'appareil.
Q18.Définir en termes généraux en quoi consiste la diffraction.
Q19.On considère un faisceau lumineux monochromatique de longueur d'onde λ issu d'un point objet A_0 situé à l'infini et limité par une ouverture plane circulaire de diamètre D. On forme, dans le plan d'un capteur, une image A_i de A_0 grâce à une lentille mince convergente située après l'ouverture circulaire. Le plan du capteur est située à une distance f^′ du plan de la lentille. On pourra se référer à la figure 6.
(a)Décrire la figure de diffraction observée dans le plan du capteur.
(b)
Donner une relation entre λ, f^′ et D permettant de déterminer un ordre de grandeur de la largeur ΔX_i de la tache centrale de diffraction dans le plan du capteur.

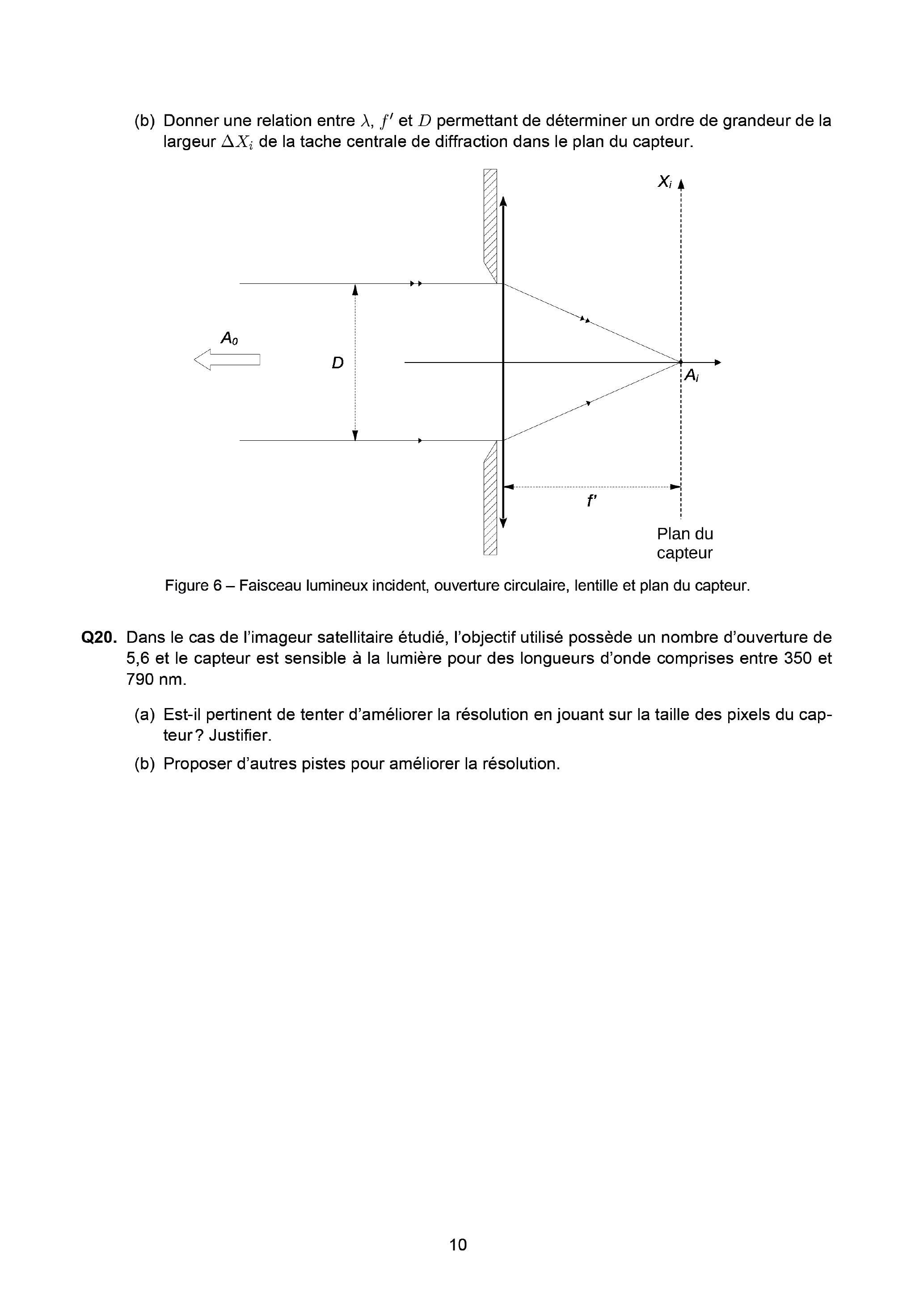

Figure 6 - Faisceau lumineux incident, ouverture circulaire, lentille et plan du capteur.
Q20.Dans le cas de l'imageur satellitaire étudié, l'objectif utilisé possède un nombre d'ouverture de 5,6 et le capteur est sensible à la lumière pour des longueurs d'onde comprises entre 350 et 790 nm.
(a)Est-il pertinent de tenter d'améliorer la résolution en jouant sur la taille des pixels du capteur? Justifier.
(b)Proposer d'autres pistes pour améliorer la résolution.
PARTIE B : COMPOSITION DE CHIMIE
POLLUANTS DE L'ATMOSPHÈRE
La qualité de l'air peut être modifiée par des polluants qui peuvent être d'origine naturelle ou d'origine anthropique, c'est-à-dire liés à l'activité humaine. La pollution de l'air a des effets significatifs sur la santé et l'environnement, qui engendrent des coûts importants pour la société ^1. Ce sujet propose l'étude de quelques polluants de l'atmosphère :
-les oxydes d'azote ;
-les composés organiques volatils COVs;
-le dioxyde de soufre.
Les différentes parties sont totalement indépendantes.
Table des matières
1 Les oxydes d'azote ..... 12
1.1 Titrage à l'aide d'un tube échantillonneur ..... 12
1.2 Dosage par chimiluminescence ..... 13
2 Les composés organiques volatils, COVs ..... 14
2.1 Synthèse de l'ETBE ..... 14
2.2 Méthode de la cinétique relative ..... 14
2.3 Application à l'étude de l'ETBE ..... 15

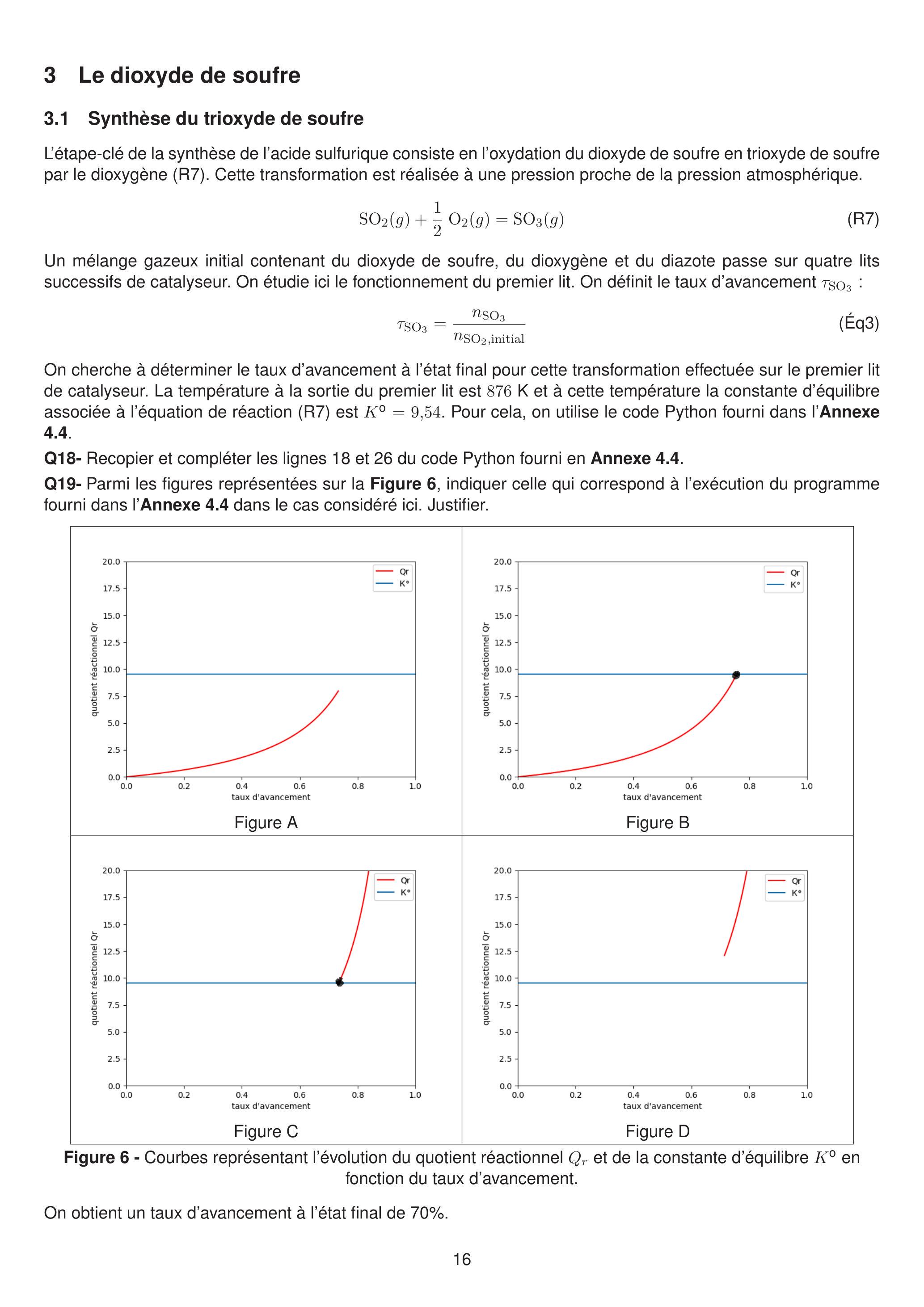

3 Le dioxyde de soufre ..... 16
3.1 Synthèse du trioxyde de soufre ..... 16

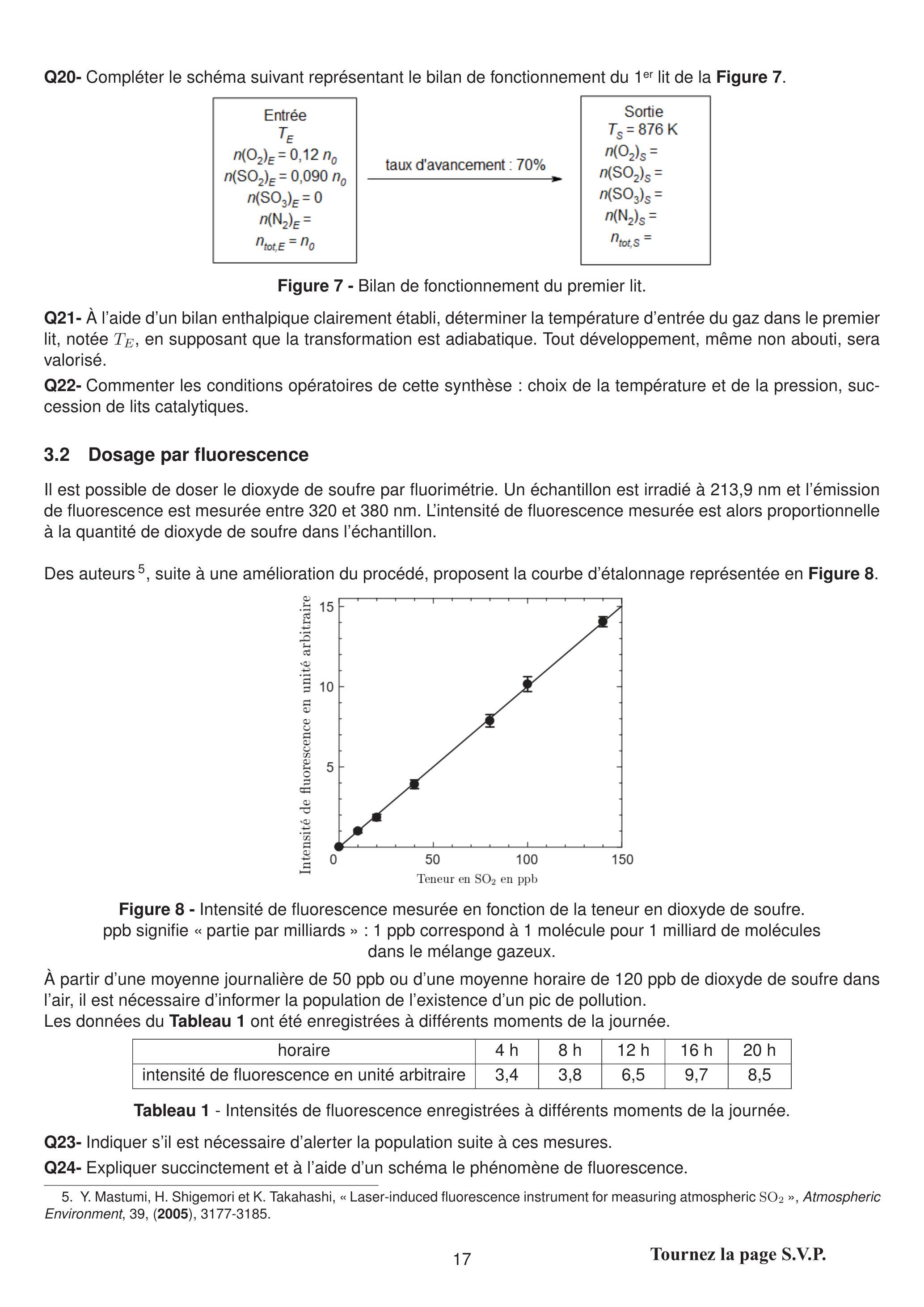

3.2 Dosage par fluorescence ..... 17
3.3 Titrage conductimétrique ..... 18

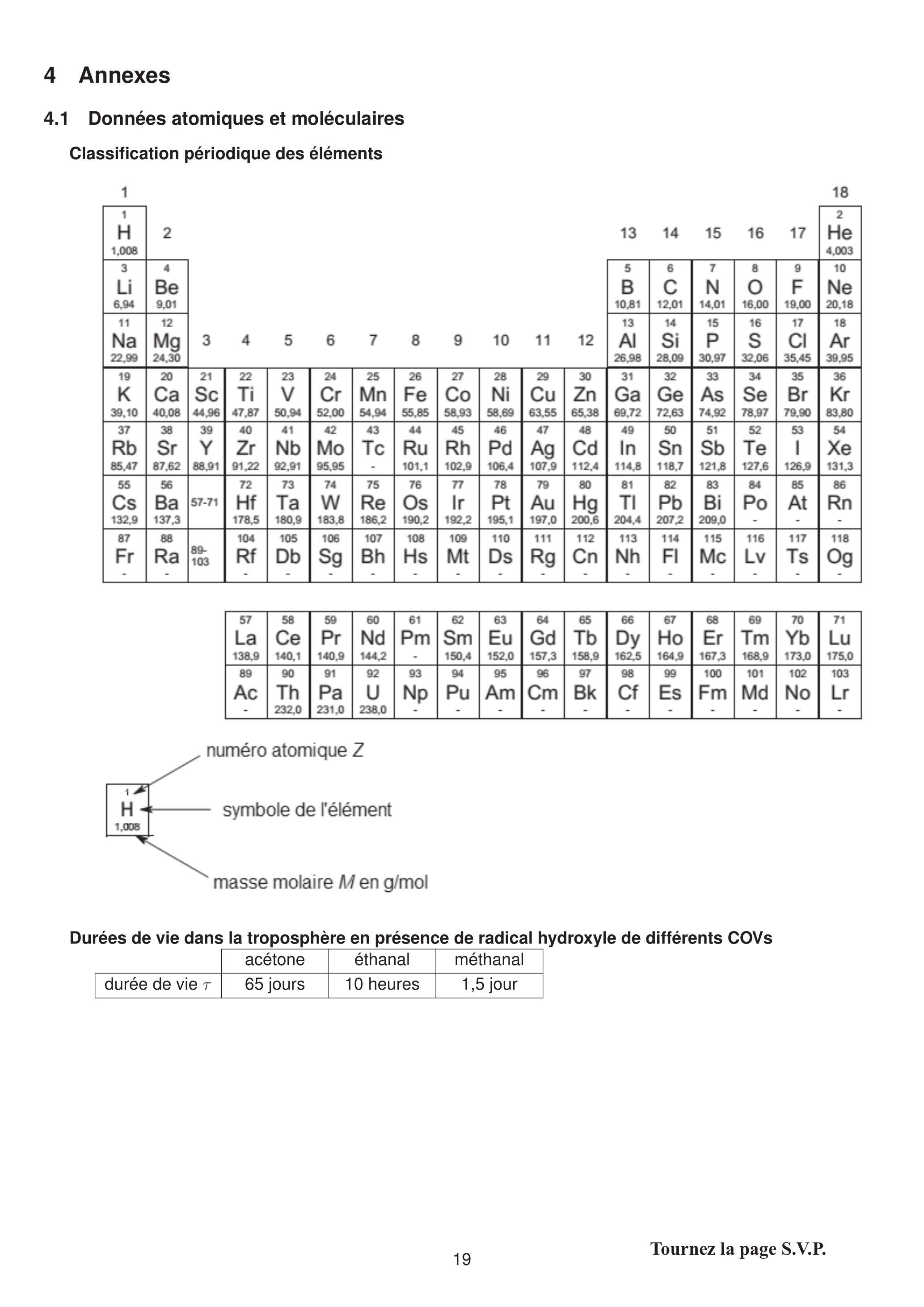

4 Annexes ..... 19
4.1 Données atomiques et moléculaires ..... 19
4.2 Données thermodynamiques ..... 20
4.3 Évaluation des incertitudes de mesure ..... 20
4.4 Code et instructions Python ..... 21

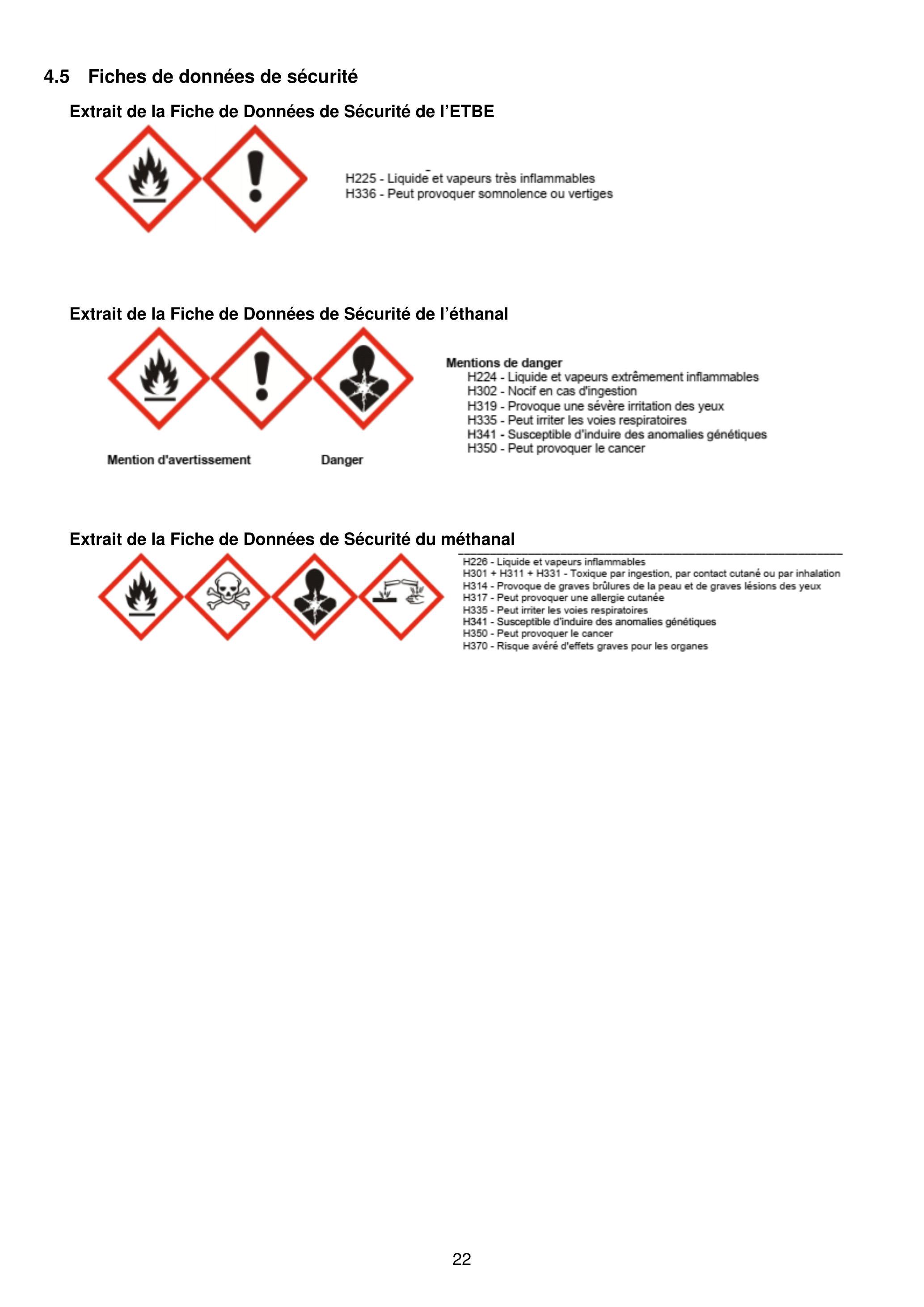

4.5 Fiches de données de sécurité ..... 22

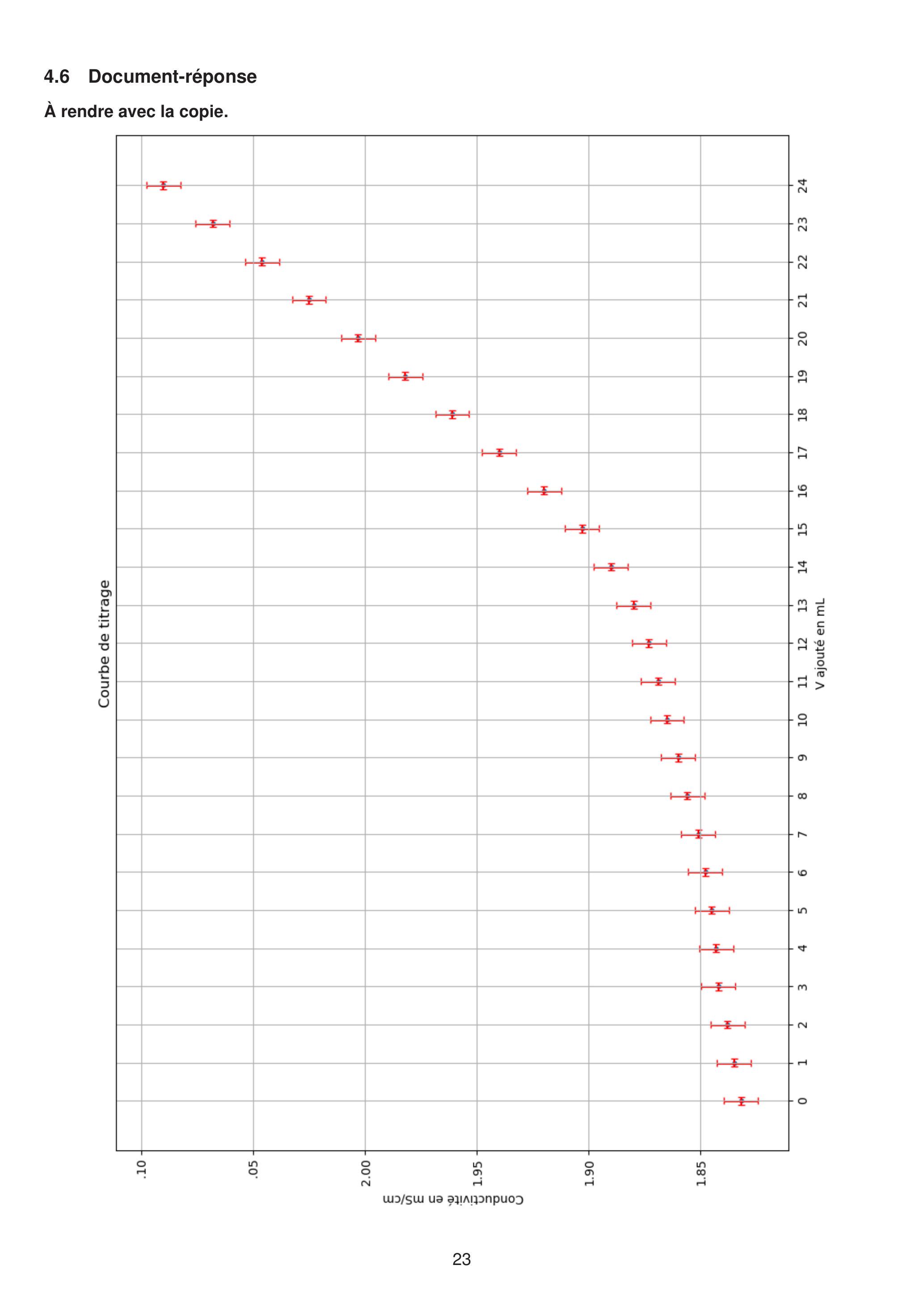

4.6 Document-réponse ..... 23

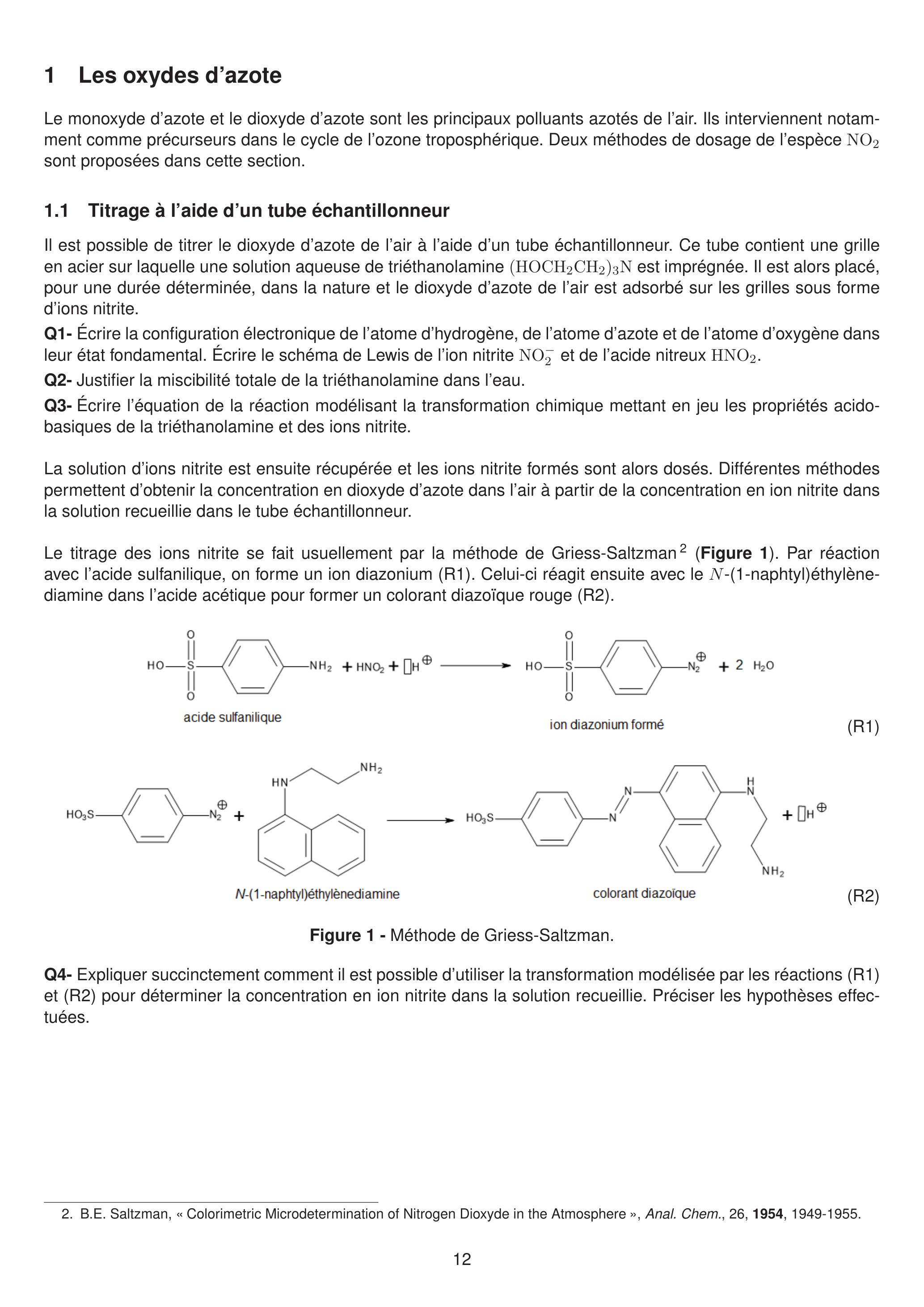

1 Les oxydes d'azote
Le monoxyde d'azote et le dioxyde d'azote sont les principaux polluants azotés de l'air. Ils interviennent notamment comme précurseurs dans le cycle de l'ozone troposphérique. Deux méthodes de dosage de l'espèce NO_2 sont proposées dans cette section.
1.1 Titrage à l'aide d'un tube échantillonneur
Il est possible de titrer le dioxyde d'azote de l'air à l'aide d'un tube échantillonneur. Ce tube contient une grille en acier sur laquelle une solution aqueuse de triéthanolamine (HOCH_2 CH_2)_3 N est imprégnée. Il est alors placé, pour une durée déterminée, dans la nature et le dioxyde d'azote de l'air est adsorbé sur les grilles sous forme d'ions nitrite.
Q1- Écrire la configuration électronique de l'atome d'hydrogène, de l'atome d'azote et de l'atome d'oxygène dans leur état fondamental. Écrire le schéma de Lewis de l'ion nitrite NO_2^−et de l'acide nitreux HNO_2.
Q2- Justifier la miscibilité totale de la triéthanolamine dans l'eau.
Q3- Écrire l'équation de la réaction modélisant la transformation chimique mettant en jeu les propriétés acidobasiques de la triéthanolamine et des ions nitrite.
La solution d'ions nitrite est ensuite récupérée et les ions nitrite formés sont alors dosés. Différentes méthodes permettent d'obtenir la concentration en dioxyde d'azote dans l'air à partir de la concentration en ion nitrite dans la solution recueillie dans le tube échantillonneur.
Le titrage des ions nitrite se fait usuellement par la méthode de Griess-Saltzman ^2 (Figure 1). Par réaction avec l'acide sulfanilique, on forme un ion diazonium (R1). Celui-ci réagit ensuite avec le N-(1-naphtyl)éthylènediamine dans l'acide acétique pour former un colorant diazoïque rouge (R2).
Figure 1 - Méthode de Griess-Saltzman.
Q4- Expliquer succinctement comment il est possible d'utiliser la transformation modélisée par les réactions (R1) et (R2) pour déterminer la concentration en ion nitrite dans la solution recueillie. Préciser les hypothèses effectuées.
La réaction entre l'ion diazonium et le N-(1-naphtyl)éthylènediamine (R2) correspond à un mécanisme de substitution électrophile aromatique représenté sur la Figure 2(◻E^⊕ désigne un électrophile ).

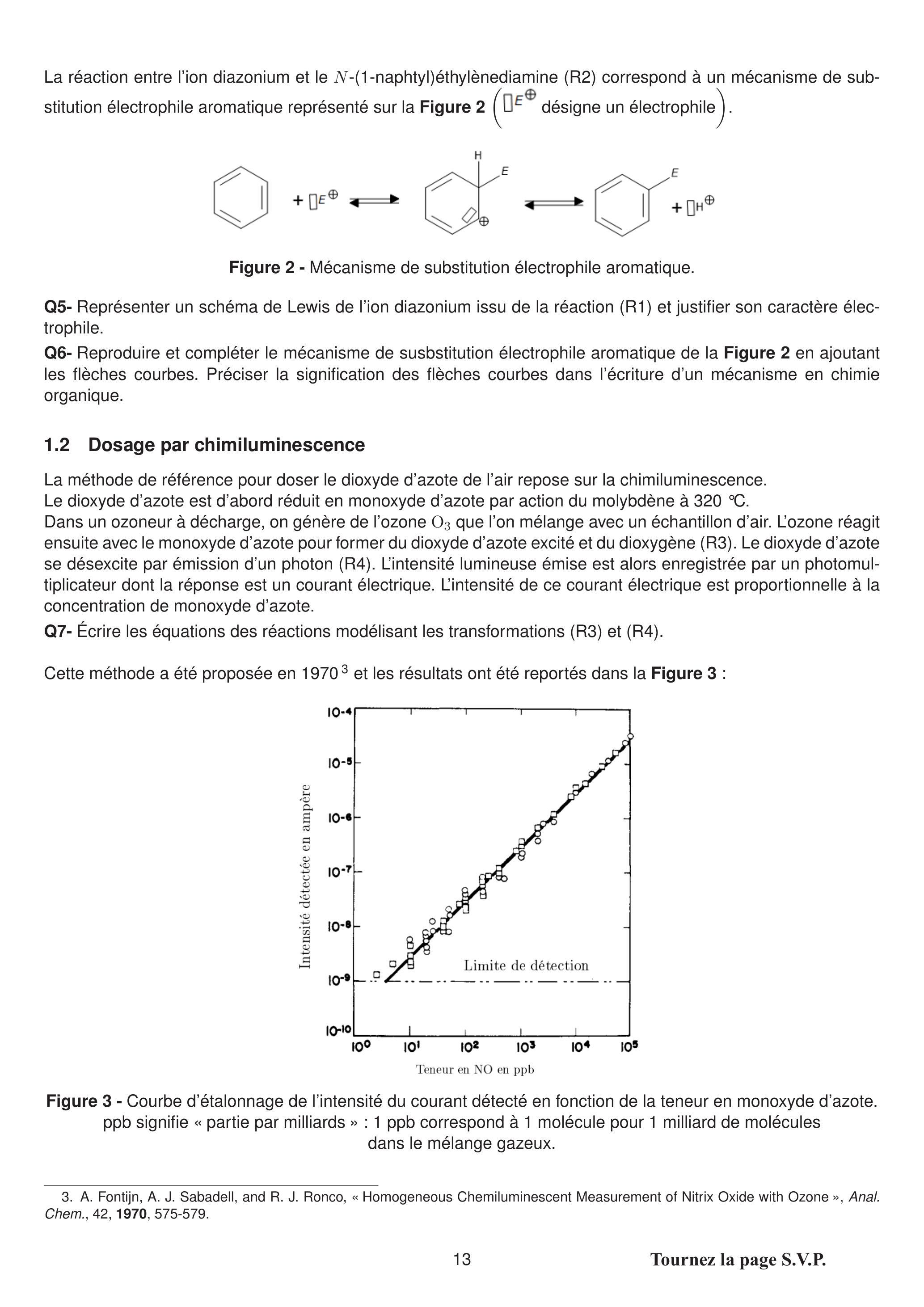

Figure 2 - Mécanisme de substitution électrophile aromatique.
Q5- Représenter un schéma de Lewis de l'ion diazonium issu de la réaction (R1) et justifier son caractère électrophile.
Q6- Reproduire et compléter le mécanisme de susbstitution électrophile aromatique de la Figure 2 en ajoutant les flèches courbes. Préciser la signification des flèches courbes dans l'écriture d'un mécanisme en chimie organique.
1.2 Dosage par chimiluminescence
La méthode de référence pour doser le dioxyde d'azote de l'air repose sur la chimiluminescence. Le dioxyde d'azote est d'abord réduit en monoxyde d'azote par action du molybdène à 320 °C.
Dans un ozoneur à décharge, on génère de l'ozone O_3 que l'on mélange avec un échantillon d'air. L'ozone réagit ensuite avec le monoxyde d'azote pour former du dioxyde d'azote excité et du dioxygène (R3). Le dioxyde d'azote se désexcite par émission d'un photon (R4). L'intensité lumineuse émise est alors enregistrée par un photomultiplicateur dont la réponse est un courant électrique. L'intensité de ce courant électrique est proportionnelle à la concentration de monoxyde d'azote.
Q7- Écrire les équations des réactions modélisant les transformations (R3) et (R4).
Cette méthode a été proposée en 1970^3 et les résultats ont été reportés dans la Figure 3 :
Figure 3 - Courbe d'étalonnage de l'intensité du courant détecté en fonction de la teneur en monoxyde d'azote. ppb signifie « partie par milliards » : 1 ppb correspond à 1 molécule pour 1 milliard de molécules dans le mélange gazeux.
Pour préserver la qualité de l'air, le seuil actuel en Europe pour le dioxyde d'azote est fixé à 40μ g par m^3 d'air (moyenne annuelle).
Q8- Indiquer s'il est possible à partir des résultats fournis par la Figure 3 de mesurer des concentrations équivalentes à ce seuil. Commenter en tenant compte de la date de publication de l'article.
Une station de mesure avec tube échantillonneur a permis d'obtenir le résultat suivant : c_(NO_2) = 34, 7μ g ⋅ m^(− 3) avec une incertitude u(c_(NO_2)) = 5, 8μ g ⋅ m^(− 3). Une autre mesure effectuée par chimiluminescence a permis d'obtenir le résultat suivant : c_(NO_2) = 39, 8μ g ⋅ m^(− 3) avec une incertitude u(c_(NO_2)) = 2, 1μ g ⋅ m^(− 3).
Q9- Indiquer à l'aide du calcul d'un écart normalisé si ces deux mesures sont compatibles.
2 Les composés organiques volatils, COVs
Les composés organiques volatils (COVs) sont des composés organiques de faible température d'ébullition. Ils peuvent donc aisément se propager dans l'atmosphère où ils sont en général dégradés dans des cycles faisant intervenir le radical hydroxyle. Pour étudier l'impact de ces composés sur la santé, il est nécessaire de connaître leur devenir et notamment leur durée de vie.
L'ETBE ou 2-éthoxy-2-méthylpropane (Figure 4) est utilisé comme additif dans les carburants. Lors de sa dégradation dans l'atmosphère, les produits suivants sont notamment obtenus : formate de tert-butyle (TBF), acétate de tert-butyle (TBA), éthanal et méthanal.
O
Figure 4 - Formule topologique de l'ETBE.
2.1 Synthèse de l'ETBE
Le méthoxyéthane, H_3 COCH_2 CH_3, peut être synthétisé par réaction de Williamson entre l'ion éthanolate et le bromométhane.
Q10- Nommer la fonction chimique formée lors de cette transformation.
Q11- Écrire le mécanisme de la réaction modélisant cette transformation au niveau microscopique.
On envisage de former l'ETBE de cette manière par réaction entre l'ion éthanolate et le 2-bromo-2-méthylpropane.
Q12- Expliquer pourquoi cette synthèse n'est pas efficace et indiquer quelle autre transformation peut être observée.
Q13- Proposer une voie de synthèse efficace pour l'ETBE.
2.2 Méthode de la cinétique relative
Dans les cas où la détermination de la concentration d'un réactif est difficile à déterminer, il est possible d'utiliser la méthode de la cinétique relative. Cette méthode permet de déterminer le rapport de la constante de vitesse pour le réactif étudié à la constante de vitesse pour un réactif référence de réactivité similaire. Considérons un COVA dont on souhaite étudier la réaction avec les radicaux hydroxyle HO ^∙ (R5) :
A + HO^∙→−^(k_A) produits
Q14- Montrer que la loi de vitesse associée à ce processus élémentaire peut s'écrire (Éq1) :
(dln([A]))/(dt) = − k_A × [HO^∙]
On introduit dans l'échantillon un réactif réference, Ref, de réactivité similaire à A pour lequel la constante de vitesse de la réaction (R6), k_(ref), est connue :
Ref + HO∙→−^(k_(ref)) produits'
Q15- Montrer que le tracé de ln(([A]_0)/([A]_t)) en fonction de ln(([ Ref ]_0)/([ Ref ]_t)) permet de déterminer (k_A)/(k_(ref)).

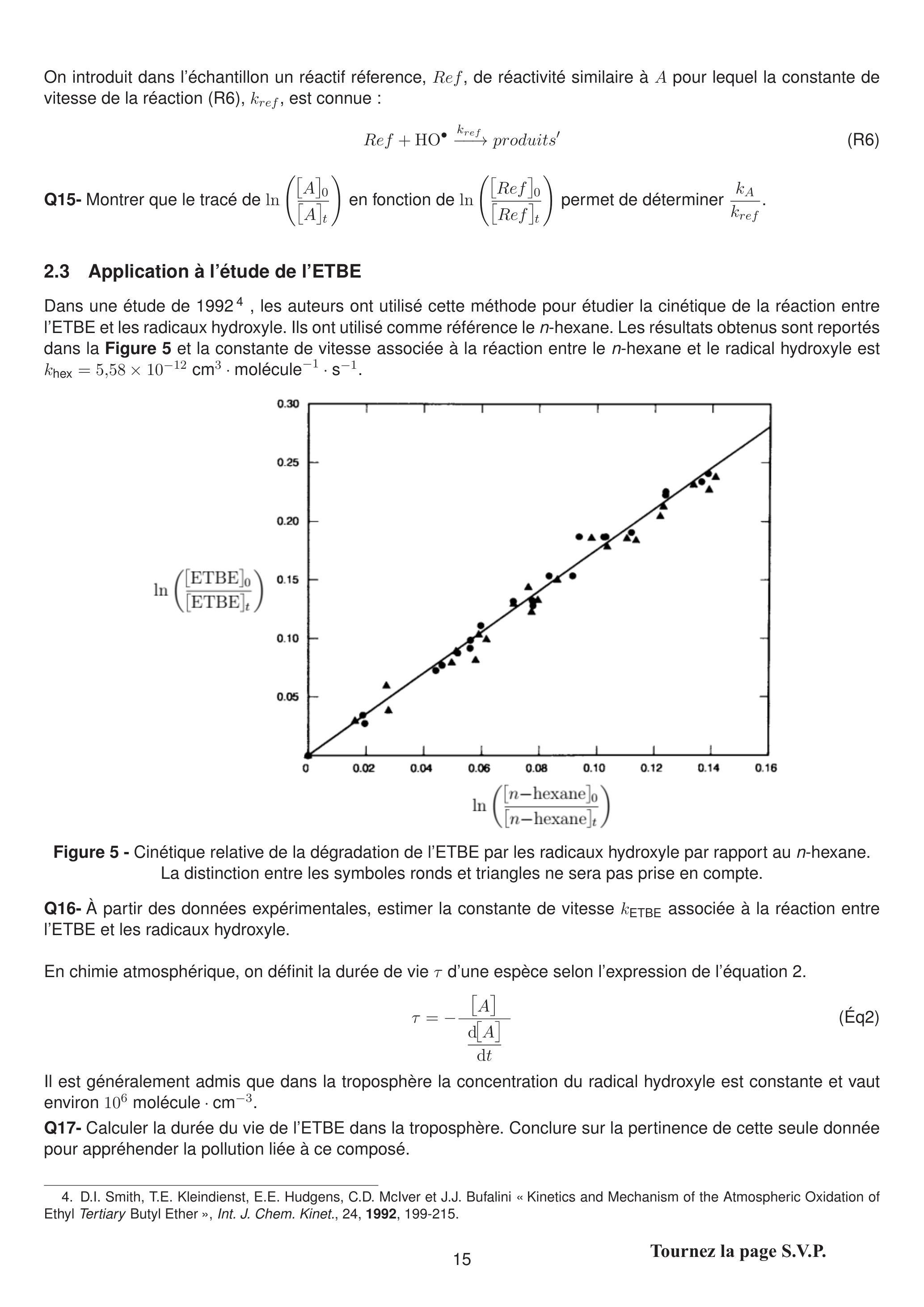

2.3 Application à l'étude de l'ETBE
Dans une étude de 1992^4, les auteurs ont utilisé cette méthode pour étudier la cinétique de la réaction entre l'ETBE et les radicaux hydroxyle. Ils ont utilisé comme référence le n-hexane. Les résultats obtenus sont reportés dans la Figure 5 et la constante de vitesse associée à la réaction entre le n-hexane et le radical hydroxyle est k_(hex) = 5, 58 × 10^(− 12) cm^3 ⋅ molécule ^(− 1) ⋅ s^(− 1).
Figure 5 - Cinétique relative de la dégradation de l'ETBE par les radicaux hydroxyle par rapport au n-hexane. La distinction entre les symboles ronds et triangles ne sera pas prise en compte.
Q16- À partir des données expérimentales, estimer la constante de vitesse k_(ETBE) associée à la réaction entre I'ETBE et les radicaux hydroxyle.
En chimie atmosphérique, on définit la durée de vie τ d'une espèce selon l'expression de l'équation 2.
τ = − ([A])/((d[A])/(dt))
Il est généralement admis que dans la troposphère la concentration du radical hydroxyle est constante et vaut environ 10^6 molécule ⋅ cm^(− 3).
Q17- Calculer la durée du vie de l'ETBE dans la troposphère. Conclure sur la pertinence de cette seule donnée pour appréhender la pollution liée à ce composé.
3 Le dioxyde de soufre
3.1 Synthèse du trioxyde de soufre
L'étape-clé de la synthèse de l'acide sulfurique consiste en l'oxydation du dioxyde de soufre en trioxyde de soufre par le dioxygène (R7). Cette transformation est réalisée à une pression proche de la pression atmosphérique.
SO_2(g) + 1/2O_2(g) = SO_3(g)
Un mélange gazeux initial contenant du dioxyde de soufre, du dioxygène et du diazote passe sur quatre lits successifs de catalyseur. On étudie ici le fonctionnement du premier lit. On définit le taux d'avancement τ_(SO_3) :
τ_(SO_3) = (n_(SO_3))/(n_(SO_2, initial))
On cherche à déterminer le taux d'avancement à l'état final pour cette transformation effectuée sur le premier lit de catalyseur. La température à la sortie du premier lit est 876 K et à cette température la constante d'équilibre associée à l'équation de réaction (R7) est K^0 = 9, 54. Pour cela, on utilise le code Python fourni dans l'Annexe 4.4.
Q18- Recopier et compléter les lignes 18 et 26 du code Python fourni en Annexe 4.4.
Q19- Parmi les figures représentées sur la Figure 6, indiquer celle qui correspond à l'exécution du programme fourni dans l'Annexe 4.4 dans le cas considéré ici. Justifier.
Figure 6 - Courbes représentant l'évolution du quotient réactionnel Q_r et de la constante d'équilibre K^∘ en fonction du taux d'avancement.
On obtient un taux d'avancement à l'état final de 70%.
Q20- Compléter le schéma suivant représentant le bilan de fonctionnement du 1^(er) lit de la Figure 7.
Figure 7 - Bilan de fonctionnement du premier lit.
Q21- À l'aide d'un bilan enthalpique clairement établi, déterminer la température d'entrée du gaz dans le premier lit, notée T_E, en supposant que la transformation est adiabatique. Tout développement, même non abouti, sera valorisé.
Q22- Commenter les conditions opératoires de cette synthèse : choix de la température et de la pression, succession de lits catalytiques.
3.2 Dosage par fluorescence
II est possible de doser le dioxyde de soufre par fluorimétrie. Un échantillon est irradié à 213, 9 nm et l'émission de fluorescence est mesurée entre 320 et 380 nm . L'intensité de fluorescence mesurée est alors proportionnelle à la quantité de dioxyde de soufre dans l'échantillon.
Des auteurs ^5, suite à une amélioration du procédé, proposent la courbe d'étalonnage représentée en Figure 8.
Figure 8 - Intensité de fluorescence mesurée en fonction de la teneur en dioxyde de soufre. ppb signifie « partie par milliards » : 1 ppb correspond à 1 molécule pour 1 milliard de molécules dans le mélange gazeux.
À partir d'une moyenne journalière de 50 ppb ou d'une moyenne horaire de 120 ppb de dioxyde de soufre dans l'air, il est nécessaire d'informer la population de l'existence d'un pic de pollution.
Les données du Tableau 1 ont été enregistrées à différents moments de la journée.
horaire
4 h
8 h
12 h
16 h
20 h
intensité de fluorescence en unité arbitraire
3,4
3,8
6,5
9,7
8,5
Tableau 1 - Intensités de fluorescence enregistrées à différents moments de la journée.
Q23- Indiquer s'il est nécessaire d'alerter la population suite à ces mesures.
Q24- Expliquer succinctement et à l'aide d'un schéma le phénomène de fluorescence.

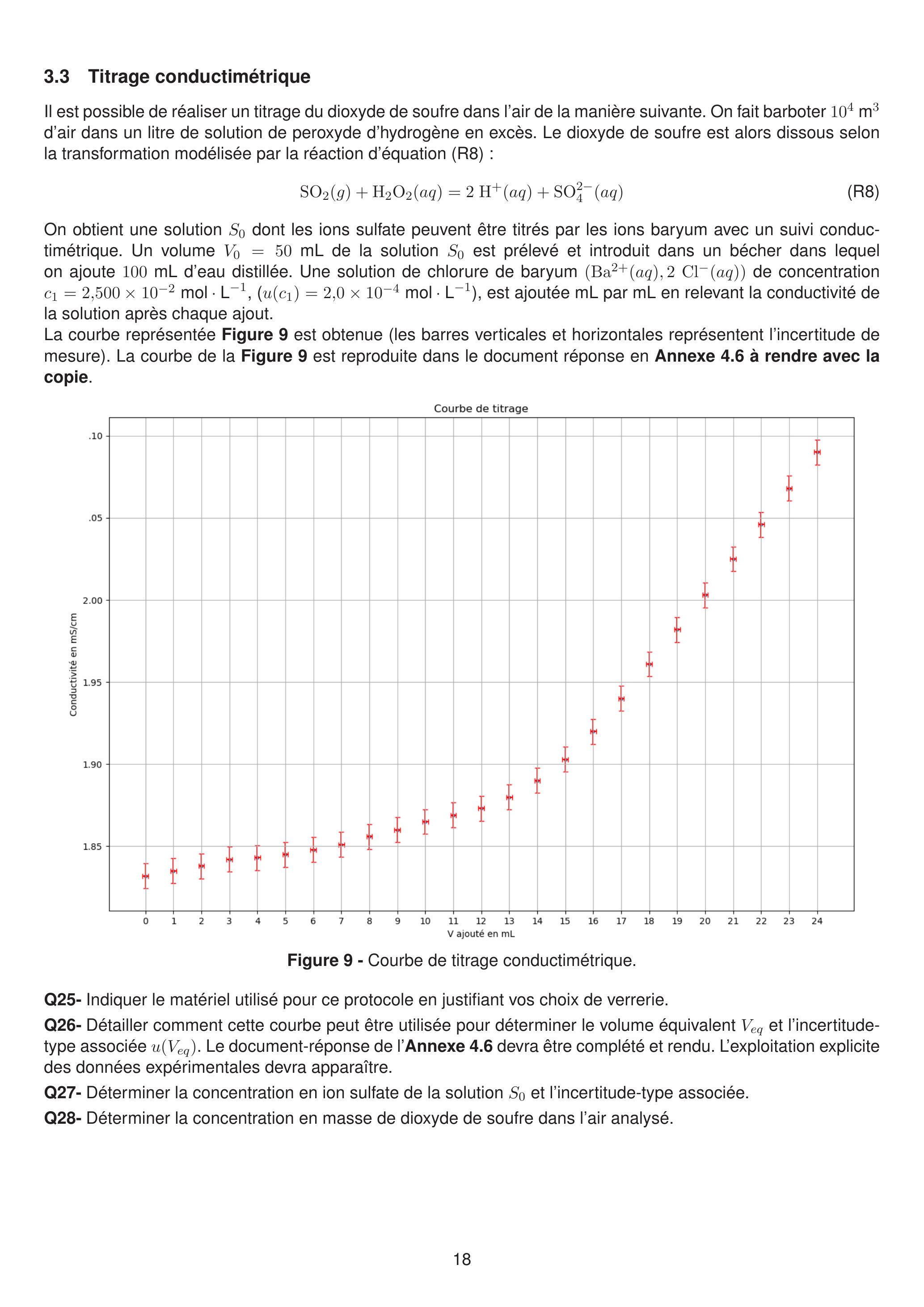

3.3 Titrage conductimétrique
II est possible de réaliser un titrage du dioxyde de soufre dans l'air de la manière suivante. On fait barboter 10^4 m^3 d'air dans un litre de solution de peroxyde d'hydrogène en excès. Le dioxyde de soufre est alors dissous selon la transformation modélisée par la réaction d'équation (R8) :
SO_2(g) + H_2 O_2(aq) = 2H^+(aq) + SO_4^(2 −)(aq)
On obtient une solution S_0 dont les ions sulfate peuvent être titrés par les ions baryum avec un suivi conductimétrique. Un volume V_0 = 50 mL de la solution S_0 est prélevé et introduit dans un bécher dans lequel on ajoute 100 mL d'eau distillée. Une solution de chlorure de baryum (Ba^(2 +)(aq), 2Cl^−(aq)) de concentration c_1 = 2, 500 × 10^(− 2) mol ⋅ L^(− 1), (u(c_1) = 2, 0 × 10^(− 4) mol ⋅ L^(− 1)), est ajoutée mL par mL en relevant la conductivité de la solution après chaque ajout.
La courbe représentée Figure 9 est obtenue (les barres verticales et horizontales représentent l'incertitude de mesure). La courbe de la Figure 9 est reproduite dans le document réponse en Annexe 4.6 à rendre avec la copie.
Figure 9 - Courbe de titrage conductimétrique.
Q25- Indiquer le matériel utilisé pour ce protocole en justifiant vos choix de verrerie.
Q26- Détailler comment cette courbe peut être utilisée pour déterminer le volume équivalent V_(eq) et l'incertitudetype associée u(V_(eq)). Le document-réponse de l'Annexe 4.6 devra être complété et rendu. L'exploitation explicite des données expérimentales devra apparaître.
Q27- Déterminer la concentration en ion sulfate de la solution S_0 et l'incertitude-type associée.
Q28- Déterminer la concentration en masse de dioxyde de soufre dans l'air analysé.
4 Annexes
4.1 Données atomiques et moléculaires
Classification périodique des éléments
1
2
3
5
6
7
8
8
9
10
11
11
12
12
5
B
10,81
^(13)
Al
26,98
14
15
16
17
He
3
Li
6,94
4
9,01
6
C
12,01
7
N
14,01
8
O
16,00
9
F
19,00
10
11
Na
22,99
^(12)
^(12)
Mg
Mg
24,30
24,30
14
Si
28,09
15
P
30.97
16
S
32,06
17
Cl
35,45
18
19
K
39,10
20
Ca
40,08
21
Sc
Sc
44,96
^(22)
Ti
47.87
^(23)
V
50.94
^(24)
Cr
Cr
52.00
25
Mn
Mn
54,94
26
Fe
55.85
27
Co
Co
58,93
28
Ni
58.69
29
Cu
Cu
63,55
"
Zn
65,38
s
Ga
69,72
G
Ge
72,63
A
As
74,92
54
Se
78,97
35
Br
79,90
-
37
Rb
85,47
38
Sr
87,62
^(39)
Y
Zr
91,22
41
Nb
Nb
92,91
42
Mo
95,95
43
Tc
Tc
44
Ru
Ru
101,1
45
Rh
Rh
102,9
46
Pd
106,4
47
Ag
Ag
107,9
Cd
Cd
112,4
49
In
114,8
50
Sn
118,7
s
Sb
121,8
Te
127,6
53
I
126,9
-
55
Cs
132,9
56
Ba
137,3
57-71
72
Hf
Hf
Hf
178.5
73
Ta
Ta
180,9
74
W
W
183,8
75
Re
Re
186,2
76
Os
Os
190,2
77
Ir
Ir
192,2
78
Pt
Pt
195,1
Au
Au
197,0
80
Hg
Hg
200,6
J
Tl
204.4
82
Pb
Pb
207,2
83
Bi
209.0
84
Po
85
At
Rn
87
Fr
88
Ra
J
89-
Rf
105
Db
106
.
Sg
107
Bh
108
H
Hs
109
Mt
110
Ds
111
Rg
112
Cn
113
Nh
114
FI
115
Mc
116
Lv
117
Ts
Og
57 La 138,9
58 Ce 140,1
59 Pr 140,9
60 Nd 144,2
61 Pm -
62 Sm 150,4
63 Eu 152,0
64 Gd 157,3
65 Tb 158,9
66 Dy 162,5
67 Ho 164,9
68 Er 167,3
69 Tm 168,9
70 Yb 173,0
71 Lu 175,0
89
90 Th 232,0
91 Pa 231,0
92 U 238,0
93 Np -
94 Pu -
95 Am -
96 Cm -
97 Bk -
98 Cf -
99
100 Es --
Md --
103 Lr
Durées de vie dans la troposphère en présence de radical hydroxyle de différents COVs
NO_2(g)/NO_2^−(aq) (HOCH_2 CH_2)_3 NO/(HOCH_2 CH_2)_3 N
4.3 Évaluation des incertitudes de mesure
Incertitude-type pour une distribution uniforme
Pour une distribution uniforme des valeurs de X sur un intervalle de demi-étendue a : u(X) = a/(√3).
Verrerie usuelle avec incertitude-type associée
# Importer la fonction logarithme et le tracé de courbe
import math
import matplotlib.pyplot as plt
# Position du problème
# On cherche l'état final pour une transformation modélisée par
# la réaction d'équation SO_2(g) + 1/2 0_2(g) = S0_3(g)
n0= 1 # Quantité de matière de gaz à l'entrée n0 en mol
nSO2_0=0.09*n0 # mol
nO2_0=0.12*n0 # mol
nSO3_0=0 # mol
ntot 0=n0 # mol
P=1.2 # bar
K = 9.54
# Fonction quotient réactionnel
def Qr(x) :
return (????????) #
# Fonction taux d'avancement
def alpha(x) :
return((nSO3_0+x)/(nSO2_0))
#Intervalle de définition de l'avancement
xi = 0 #avancement initial
ximax= min(??????????) #avancement maximal
Q = Qr(xi) # quotient réactionnel initial|
dxi = le-3
x=[]
y=[]
# Comparaison de Ka et Qr
if Q < K :
while Q < K :
t=alpha(xi)
x.append(t)
y.append(Q)
xi=xi+dxi
Q=Qr(xi)
elif Q > K :
while Q > K :
t=alpha(xi)
x.append(t)
y.append(Q)
xi=xi-dxi
Q=Qr(xi)
else :
print("Le système est initialement à l'équilibre")
#Visualisation graphique
plt.plot(x,y,"r-",label="Qr")
plt.xlabel("taux d'avancement")
plt.ylabel("quotient réactionnel Qr")
plt.ylim(0,20)
plt.xlim(0,1)
plt.axhline(y=K, label="K")
plt.legend()
plt.show()
4.5 Fiches de données de sécurité
Extrait de la Fiche de Données de Sécurité de l'ETBE
H225 - Liquide et vapeurs très inflammables
H336 - Peut provoquer somnolence ou vertiges
Extrait de la Fiche de Données de Sécurité de l'éthanal
Mentions de danger
H224 - Liquide et vapeurs extrêmement inflammables
H302 - Nocif en cas d'ingestion
H319 - Provoque une sévère irritation des yeux
H335 - Peut irriter les voies respiratoires
H341 - Susceptible d'induire des anomalies génétiques
H350 - Peut provoquer le cancer
Extrait de la Fiche de Données de Sécurité du méthanal
H226 - Liquide et vapeurs inflammables
H301 + H311 + H331 - Toxique par ingestion, par contact cutané ou par inhalation
H314 - Provoque de graves brûlures de la peau et de graves lésions des yeux
H317 - Peut provoquer une allergie cutanée
H335 - Peut irriter les voies respiratoires
H341 - Susceptible d'induire des anomalies génétiques
H350 - Peut provoquer le cancer
H370 - Risque avéré d'effets graves pour les organes
Tous les documents réponses sont à rendre, même non complétés.
4.6 Document-réponse
À rendre avec la copie.
Courbe de titrage
Site du Ministère de la Transition Écologique
B.E. Saltzman, « Colorimetric Microdetermination of Nitrogen Dioxyde in the Atmosphere », Anal. Chem., 26, 1954, 1949-1955.
A. Fontijn, A. J. Sabadell, and R. J. Ronco, « Homogeneous Chemiluminescent Measurement of Nitrix Oxide with Ozone », Anal. Chem., 42, 1970, 575-579.
D.I. Smith, T.E. Kleindienst, E.E. Hudgens, C.D. Mclver et J.J. Bufalini « Kinetics and Mechanism of the Atmospheric Oxidation of Ethyl Tertiary Butyl Ether », Int. J. Chem. Kinet., 24, 1992, 199-215.
Y. Mastumi, H. Shigemori et K. Takahashi, «Laser-induced fluorescence instrument for measuring atmospheric SO_2 », Atmospheric Environment, 39, (2005), 3177-3185.
Pas de description pour le moment
Commentaires• CAPES physique-chimie troisième concours 2023, épreuve écrite
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
