Le synchrotron SOLEIL et les batteries de voiture : électromagnétisme, relativité restreinte, optique et électrochimie
Afficher ou masquer la section
L'épreuve de physique-chimie MPI du Concours Commun INP 2025 comporte deux problèmes indépendants. Le premier étudie le synchrotron SOLEIL en six parties : accélération relativiste des électrons, déviation par des éléments magnétiques, rayonnement dipolaire puis synchrotron, directivité du rayonnement, spectrométrie par transformée de Fourier et application à un spectre d'absorption. Le second porte sur les batteries au plomb et lithium-ion, sans calculatrice et avec des résultats numériques à un seul chiffre significatif.
1Problème I, Partie I : Généralités sur le synchrotronCalculs d'ordres de grandeur sur l'accélération des électrons, énergie cinétique relativiste et facteur de Lorentz.
2Problème I, Partie II : Éléments magnétiquesÉtude des dipôles et quadrupôles magnétiques de l'anneau de stockage, équations locales du champ magnétique et focalisation du faisceau.
3Problème I, Partie III : RayonnementRayonnement dipolaire électrique dans le cas simple puis expression du vecteur de Poynting du rayonnement synchrotron.
4Problème I, Partie IV : Directivité du rayonnement synchrotronModèle particulaire de l'anisotropie du rayonnement à partir de la composition des vitesses galiléenne puis relativiste.
5Problème I, Partie V : Spectrométrie par transformée de FourierPrincipe de l'interféromètre de Michelson en lame d'air, interférogramme et transformée de Fourier discrète en Python.
6Problème I, Partie VI : La ligne de lumière DESIRSPouvoir de résolution du spectromètre et énergie de première ionisation du krypton à partir d'un spectre d'absorption.
7Problème II : Les batteries de voitureÉtude de la batterie au plomb (demi-réactions, fém, capacité, énergie massique) puis de la batterie lithium-ion.
Difficile. La moyenne de l'épreuve est de 8,83/20 avec un écart-type élevé de 3,98, et plusieurs parties, notamment l'optique et la partie VI, ont été peu ou mal traitées.
Deux tiers des copies environ (moyenne ± écart-type)
Votre note sur 20 à ce sujet, en conditions de concours.
Source : document officiel du concours, épreuve du 5 mai 2025. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.
Ce qu'a observé le jury
6 erreurs relevées
Démonstration attendue mais formule parachutée · Symétries de la distribution de courant mal exploitées · Ordres de grandeur aberrants
Afficher ou masquer la section
Le sujet a souvent été traité intégralement en suivant l'ordre des parties, avec parfois des parties entières sautées. La moyenne de 8,83/20 et l'écart-type de 3,98 montrent que le sujet a bien classé les candidats. Le cours de base en électromagnétisme est jugé globalement bien connu, mais l'optique et les compétences expérimentales ont posé le plus de difficultés.
Les erreurs les plus sanctionnées
1
Démonstration attendue mais formule parachutéeQ1
En Q1, la relation entre champ et potentiel est connue, mais la plupart des candidats donnent directement le résultat sans établir la force électrique demandée.
« la plupart des candidats ont parachuté cette formule sans aucune démonstration, contrairement à ce qui était demandé »
2
Symétries de la distribution de courant mal exploitéesQ9
En Q9, seul le plan de symétrie évident est identifié, sans citer les autres plans de symétrie ou d'antisymétrie pourtant indispensables pour tracer la carte de champ.
« Seul le plan Oxy est caractérisé, ensuite beaucoup se contentent d'assertions qualitatives sans citer les autres plans de symétrie ou d'antisymétrie, ce qui était indispensable »
3
Ordres de grandeur aberrants
Malgré des données choisies pour simplifier les calculs, une proportion non négligeable de candidats obtient des puissances de 10 totalement fausses.
« certains résultats ont atteint des ordres de grandeurs tout à fait ridicules »
4
Anisotropie du rayonnement synchrotron mal compriseQ18, Q19
En Q18 et Q19, beaucoup de candidats calculent le flux du vecteur de Poynting au lieu de son expression, et pensent à tort que l'amplitude est maximale dans la direction de propagation.
« le fait que l'anisotropie vienne de la dépendance en θ a échappé à énormément de candidats »
5
Partie V d'optique très décevanteQ28, Q29
Cette partie proche du cours a été la moins bien traitée, en particulier l'estimation de l'incertitude-type sur la longueur d'onde et la confusion entre temps de cohérence et durée mesurée.
« Cette partie, très proche du cours, a été la plus décevante. »
6
Notion d'isotope mal maîtriséeQ37
En Q37, peu de candidats savent que le nombre de masse d'un atome correspond à la grandeur A, ce qui empêche d'écrire les deux équations attendues.
« trop peu de candidats savent que A est aussi le nombre de masse d'un atome »
Ce qui a été bien réussi
La conservation de l'énergie mécanique en Q2 a souvent été exploitée à bon escient, avec une question bien réussie y compris numériquement.
Les questions Q10, Q11 et Q12 sur les quadrupôles ont été bien traitées.
Le problème de chimie a été traité par la plupart des candidats, qui avaient visiblement travaillé cette matière.
Les équations de Maxwell, la définition du vecteur de Poynting et la loi de composition des vitesses sont en général bien connues.
Conseils du jury
Bien travailler le cours de physique-chimie pour connaître les définitions, les hypothèses d'un résultat et les méthodes de résolution exigibles au programme.
S'approprier les questions posées par une lecture attentive du sujet.
S'exercer à produire des copies bien rédigées et bien présentées, avec les éléments de justification indispensables.
Toujours vérifier l'homogénéité des résultats et donner l'unité d'un résultat numérique.
Encadrer ou souligner proprement les résultats plutôt que de les surligner.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Corrigé détaillé
44 questions
Indice, stratégie puis corrigé complet pour chaque question.
Afficher ou masquer la section
44 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré. Chaque question est vérifiée avant publication.
L'épreuve de physique-chimie MPI du Concours Commun INP 2025 comporte deux problèmes indépendants. Le premier étudie le synchrotron SOLEIL en six parties : accélération relativiste des électrons, déviation par des éléments magnétiques, rayonnement dipolaire puis synchrotron, directivité du rayonnement, spectrométrie par transformée de Fourier et application à un spectre d'absorption. Le second porte sur les batteries au plomb et lithium-ion, sans calculatrice et avec des résultats numériques à un seul chiffre significatif.
N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.
RAPPEL DES CONSIGNES
Utiliser uniquement un stylo noir ou bleu foncé non effaçable pour la rédaction de votre composition ; d'autres couleurs, excepté le vert, bleu clair ou turquoise, peuvent être utilisées, mais exclusivement pour les schémas et la mise en évidence des résultats.
Ne pas utiliser de correcteur.
Écrire le mot FIN à la fin de votre composition.
Les calculatrices sont interdites.
Le sujet est composé de deux problèmes indépendants.
Problème I - le synchrotron SOLEIL
Un synchrotron est un instrument électromagnétique de grande taille destiné à l'accélération de particules chargées.
Le rayonnement synchrotron est un rayonnement électromagnétique émis par une particule chargée possédant une accélération. Ce rayonnement est utilisé pour des analyses physiques.
Dans le synchrotron SOLEIL, situé à Saclay, des électrons, de masse notée m_e et de charge -e, accélérés à une vitesse proche de celle de la lumière, sont déviés par des champs magnétiques.
Le problème étudie quelques ordres de grandeurs liés au synchrotron SOLEIL.
Il est constitué de 6 parties qui peuvent être résolues de manière indépendante les unes des autres. Après la partie I qui traite de généralités, la partie II étudie la déviation des électrons, la partie III le rayonnement émis, la partie IV la directivité et le spectre du rayonnement, la partie V le principe de la spectrométrie par transformée de Fourier et la partie VI une application en spectrométrie.
Le schéma général du synchrotron SOLEIL est rapporté figure 1.

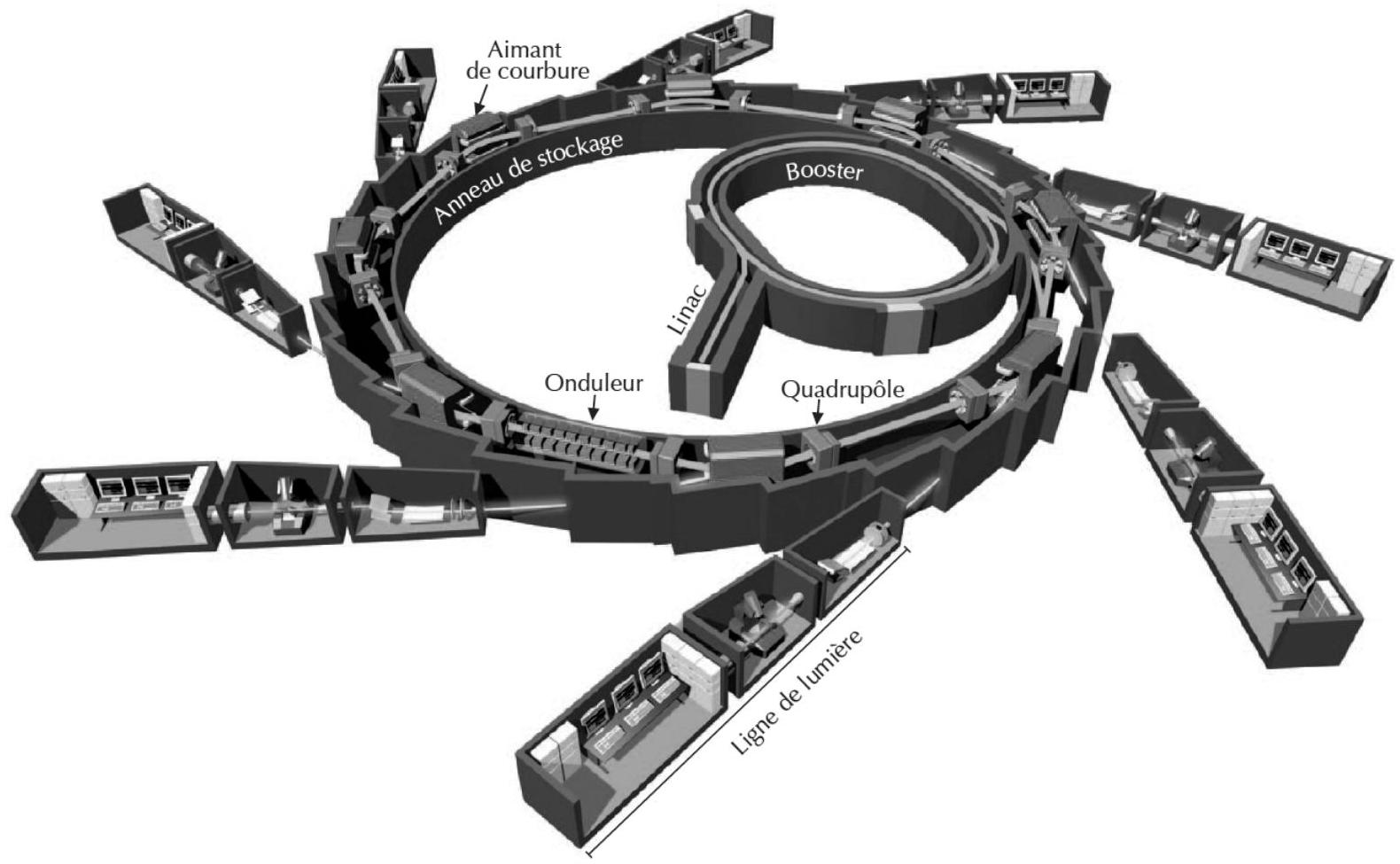

Figure 1 - Schéma général du synchrotron SOLEIL (d'après Reflets de la Physique n^∘ 34-35)
Données
Vitesse de la lumière dans le vide
c = 3, 0 ⋅ 10^8 m ⋅ s^(− 1)
Masse de l'électron
m_e = 9, 1 ⋅ 10^(− 31) kg = 5, 1 ⋅ 10^2 keV/c^2
Charge élémentaire
e = 1, 6 ⋅ 10^(− 19)C
Valeur de l'électron-volt
1eV = 1, 6 ⋅ 10^(− 19) J
Constante de Planck
h = 6, 6 ⋅ 10^(− 34) J ⋅ s
Constante d'Avogadro
N_A = 6, 0 ⋅ 10^(23) mol^(− 1)
Bien que ces données soient fournies avec plusieurs chiffres significatifs, les résultats numériques seront fournis, sauf indication contraire, avec UN SEUL chiffre significatif.
Partie I - Généralités
Des électrons non-relativistes, émis sans vitesse initiale sont accélérés linéairement par un champ électrostatique uniforme et unidirectionnel E⃗ = Ee_x^(→−).
Q1. Rappeler la relation qui lie le champ électrostatique au potentiel électrostatique V. En déduire l'énergie potentielle électrostatique de l'électron en fonction de e et de V.
Q2. Calculer la différence de potentiel nécessaire pour obtenir une énergie cinétique finale E_c = 1, 0keV. Justifier.
Q3. Dans la zone nommée Linac du synchrotron SOLEIL (figure 1), les électrons sont accélérés jusqu'à une énergie cinétique E_c = 100MeV. Vérifier que leur vitesse v ne peut plus alors être calculée à l'aide de la forme de l'énergie cinétique utilisée en mécanique classique.
Q4. Les électrons étant relativistes, leur énergie cinétique s'écrit :
E_c = (γ − 1)m_e c^2
où γ = (1 − (v^2)/(c^2))^(− 1/2) est le facteur de Lorentz de l'électron. Calculer ce facteur.
Les électrons sont ensuite accélérés jusqu'à E_c = 2, 7GeV grâce à un autre accélérateur nommé booster, puis libérés dans l'anneau de stockage. Leur vitesse est alors assimilable à celle de la lumière.
Q5. L'intensité du courant circulant dans l'anneau de stockage, assimilé à un cercle de rayon R = 57 m, vaut à un instant donné i = 0, 43 A. Exprimer, puis calculer le nombre d'électrons N constituant le faisceau.
Partie II - Éléments magnétiques
L'anneau de stockage n'est pas rigoureusement circulaire : il est constitué de portions linéaires et d'éléments magnétiques qui sont des dipôles, des quadrupôles et des sextupôles.
Q6. Expliquer comment on peut mesurer un champ magnétique au laboratoire.
Les dipôles sont des aimants servant à courber la trajectoire des électrons. On considère une base cartésienne ( O, e_x^(→−), e_y→, e_z→ ). Un dipôle crée un champ magnétique vertical supposé uniforme et stationnaire B⃗ = B_0 e_y→, avec B_0 > 0.
Q7. On considère un électron non relativiste pénétrant avec une vitesse v⃗ = v_0 e_z→, avec v_0 > 0, dans une zone où règne le champ magnétique B⃗ = B_0 e_y→. En admettant que la trajectoire est circulaire de rayon R_B, montrer que :
B_0 = p/(eR_B)
où p est la norme de la quantité de mouvement de l'électron.
Exprimer la pulsation de rotation ω_B de l'électron sur sa trajectoire.
Q8. La relation (1) reste valable dans le cadre de la relativité restreinte, avec une norme de la quantité de mouvement voisine de p ≈ (E_c)/c. Calculer la valeur du champ magnétique permettant d'obtenir un rayon R_B = 5, 4 m pour la trajectoire. On rappelle que dans l'anneau de stockage E_c = 2, 7GeV.
Les inhomogénéités de vitesse du paquet d'électrons entraînent une divergence du faisceau d'électrons, qui doit donc être focalisé. On utilise pour cela des quadrupôles, composés de quatre bobines disposées en carré (figure 2).

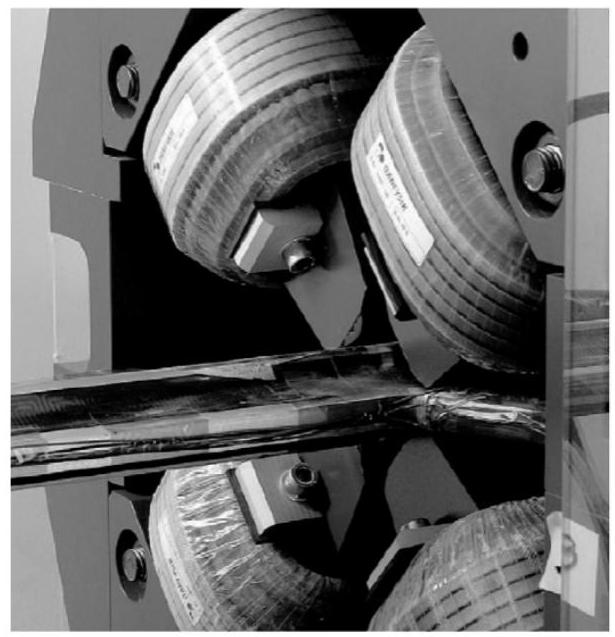

Figure 2a) Quadrupôle, d'après Reflets de la physique n^∘34

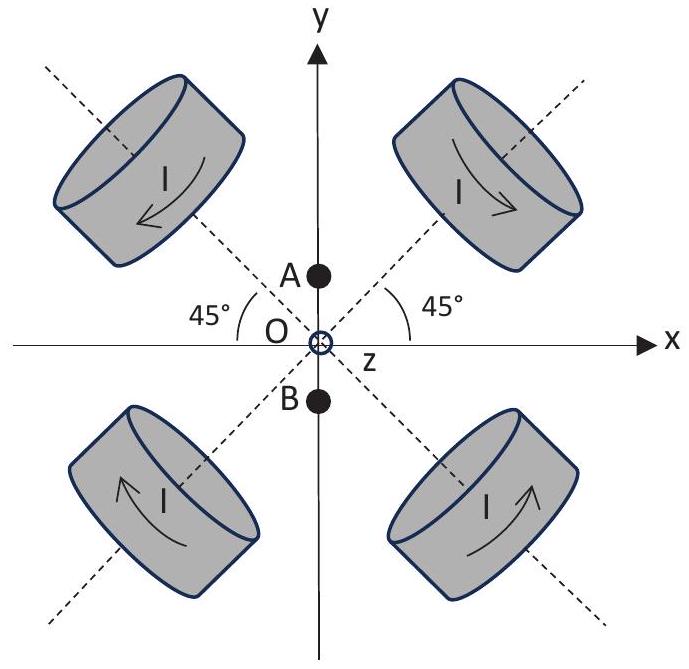

Figure 2b) Schématisation des distributions de courants (en pointillés les axes des bobines ; les flèches donnent le sens des courants)
Q9. Expliquer pourquoi le champ en un point du plan xOy de la figure 2b est contenu dans ce plan. Donner la direction et le sens du champ au voisinage de l'origine :
sur l'axe Ox;
sur l'axe Oy.
Donner la valeur du champ à l'origine des coordonnées. On justifiera les réponses.
Le champ magnétique créé par les quatre bobines peut s'écrire au voisinage de l'origine :
B⃗ = (Ky + K^′)e_x^(→−) + (Kx + K^′)e_y→ avec K et K^′ constantes.
Q10. Rappeler les deux équations locales vérifiées par le champ magnétique en régime stationnaire et montrer que le champ proposé vérifie ces équations. Donner la valeur de K^′.
Q11. On suppose K > 0. On considère un faisceau d'électrons de vitesse v⃗ = v_0 e_z→ avec v_0 > 0, possédant une faible extension Δy autour de l'origine. Sur un schéma, dessiner le champ magnétique et la force exercée sur un électron aux points A(0, Δy/2, 0) et B(0, − Δy/2, 0) (figure 2b). En déduire que le faisceau est refocalisé au voisinage de l'origine grâce au quadrupôle.
Q12. Montrer qu'un faisceau d'électrons possédant une extension Δx autour de l'origine sera cette fois défocalisé. Expliquer comment on peut disposer deux quadrupôles successifs pour pallier cet inconvénient.
Le dispositif magnétique est complété par un sextupôle non étudié servant à corriger la trajectoire du faisceau électronique.
Partie III - Rayonnement
Des charges accélérées rayonnent une onde électromagnétique. Dans le cas du synchrotron SOLEIL, ce rayonnement est appelé « rayonnement synchrotron ».
Q13. Le rayonnement synchrotron est anisotrope et polarisé. Définir ces 2 mots.
Avant de s'intéresser au rayonnement émis par un électron accéléré, on va retrouver les principales caractéristiques du rayonnement d'accélération dans un cas simple: le rayonnement dipolaire électrique.
On considère une charge fixe + e placée à l'origine O des coordonnées et un électron de charge -e en un point P, dont le mouvement avec le temps t s'écrit :
OP^(→−)(t) = lcos(ωt)e_z→ avec l et ω des constantes positives.
On observe le champ à une distance r = OM grande devant l. On adopte donc les coordonnées sphériques r, θ et φ associées aux vecteurs unitaires e_r→, e_θ→, e_φ^(→−) (figure 3).

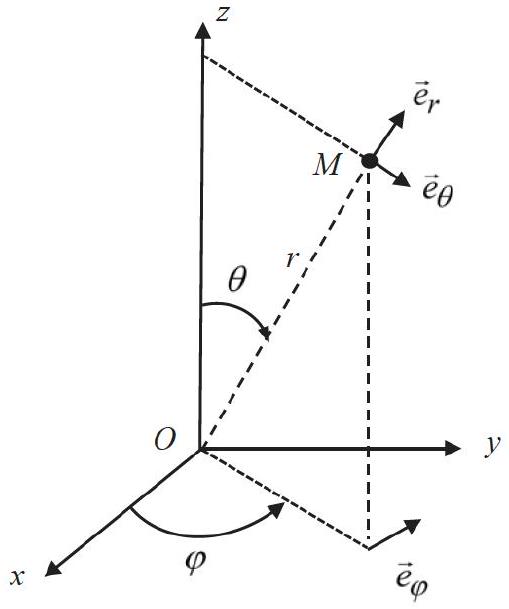

Figure 3 - Coordonnées sphériques
Q14. Justifier que les composantes E_φ, B_r et B_θ sont nulles. Justifier ensuite que les composantes non nulles des champs émis ne dépendent pas de φ.
Q15. Exprimer l'accélération a⃗ de l'électron. Définir le moment dipolaire p_0^(→−) associé à la distribution de charges et donner son amplitude p_0 en fonction de e, ω et de a = ‖a⃗‖.
Les champs électrique et magnétique dans la zone de rayonnement s'écrivent :
Q16. Définir la zone de rayonnement et justifier le terme r/c apparaissant dans l'argument du cosinus.
Q17. Montrer que l'onde a localement une structure d'onde plane. Qualifier la polarisation de l'onde. Vérifier l'homogénéité des champs.
Q18. Définir et exprimer le vecteur de Poynting associé à l'onde émise. Déterminer dans quelle direction la puissance surfacique émise est maximale et exprimer la norme de la valeur moyenne du vecteur de Poynting dans cette direction.
Dans le cas d'un électron relativiste rayonnant dans le synchrotron sur une trajectoire circulaire, la valeur moyenne du vecteur de Poynting dans la direction d'observation OM^(→−) = re_r→ est :
où θ est l'angle entre le vecteur vitesse v⃗ de l'électron et le vecteur e_r→, v le module de la vitesse de l'électron et a le module de l'accélération de l'électron.
Q19. Donner la direction dans laquelle la puissance surfacique moyenne émise est maximale. Comparer alors qualitativement la valeur maximale de la norme de la moyenne du vecteur de Poynting dans le cas du rayonnement synchrotron et dans le cas du rayonnement dipolaire électrique. Commenter.
Partie IV - Directivité du rayonnement synchrotron
Les résultats précédents ont montré que le rayonnement est très intense dans une direction privilégiée, ce qui est dû à la très forte anisotropie du vecteur de Poynting. On s'intéresse dans cette partie à un modèle particulaire visant à expliquer la directivité du rayonnement synchrotron.
On considère un électron se déplaçant à vitesse v⃗ = ve_x^(→−) par rapport à un référentiel R^′. Dans le référentiel R lié à l'électron, celui-ci émet des particules de manière isotrope dans le plan xOy (figure 4). La moitié des particules est donc émise dans le demi-espace x > 0.

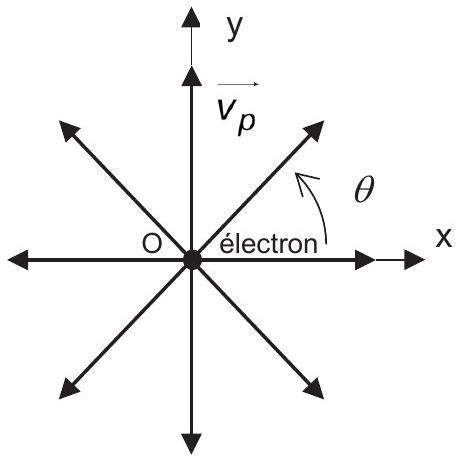

Figure 4 - Particules émises par un électron dans le référentiel R
Q20. On suppose que la règle de composition des vitesses est la règle de composition galiléenne. Exprimer et représenter la vitesse v⃗_p^′ (par rapport à R^′ ) de la particule émise dans R à la vitesse v_p^(→−) avec l'angle θ = π/2 (figure 4). En déduire l'angle θ^′ formé par v⃗_p^′ avec l'axe Ox en fonction de v et de v_p = ‖v_p^(→−)‖. Donner la proportion des particules émise dans le cône de demi-angle θ^′ par rapport à R^′.
Q21. Le calcul précédent permet de comprendre qualitativement l'anisotropie du rayonnement lorsque les particules émises sont des photons, mais ne peut être exact. Expliquer pourquoi.
Les formules de transformation des vitesses dans la relativité restreinte s'écrivent:
où v_(p‖) (resp. v_(p ⊥) ) est la composante de vitesse parallèle (resp. perpendiculaire) à v⃗ et γ = 1/(√(1 − (v^2)/(c^2))) le facteur de Lorentz de l'électron.
Q22. En déduire que pour un électron ultrarelativiste du synchrotron, le demi-angle θ^′ à l'intérieur duquel est émis la moitié du rayonnement est tel que θ^′ ≈ 1/γ. Calculer θ^′ pour γ = 5, 0 ⋅ 10^4. Conclure.
En raison de la faible ouverture du faisceau, un observateur placé en M ne perçoit le rayonnement émis que sur une fraction A_1 A_2 de la trajectoire (figure 5).

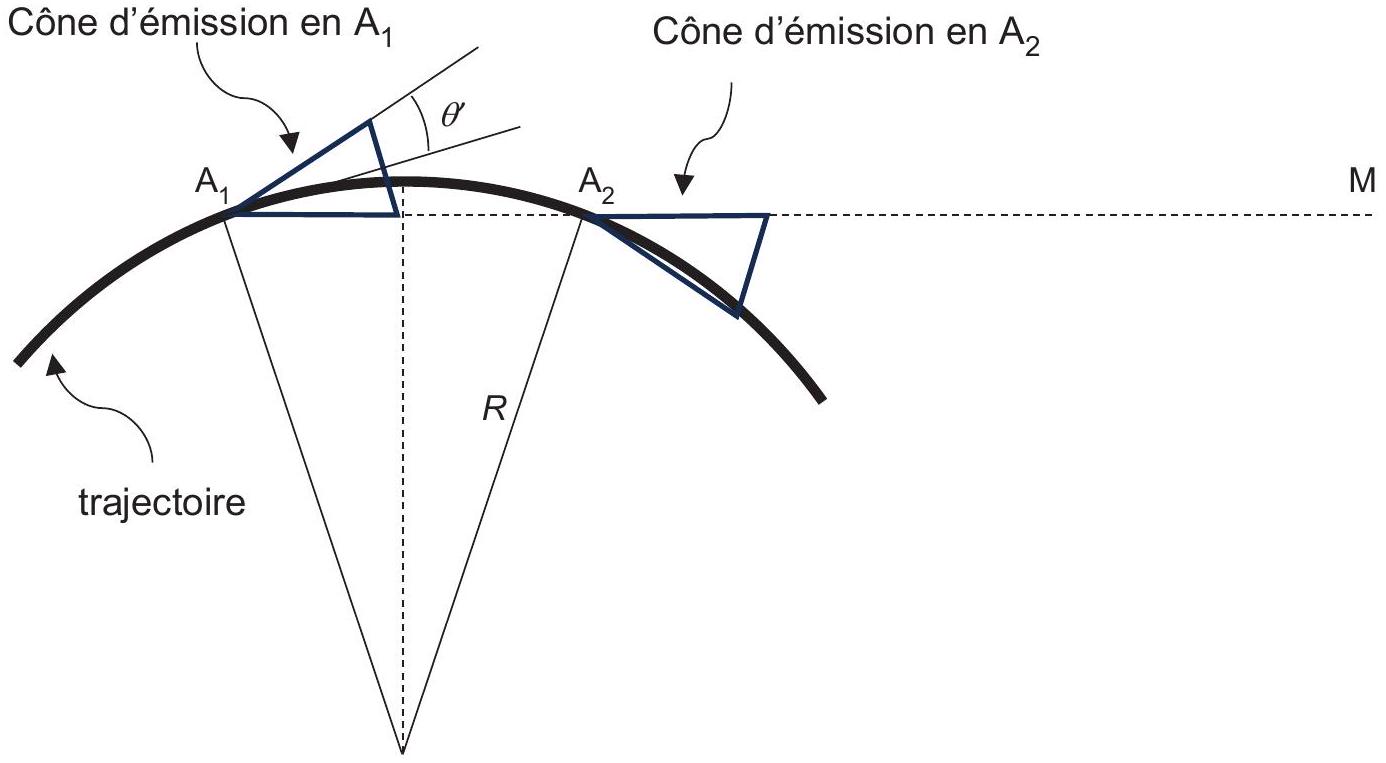

Figure 5 - Perception du rayonnement par un observateur M
Q23. Exprimer la longueur de cette fraction de trajectoire en fonction du rayon R et de θ^′.
Q24. Soient t_1 et t_2 les instants auxquels l'électron, de vitesse v proche de c , passe en A_1 et A_2, mesurés dans le référentiel de l'observateur. Exprimer les instants t_1^′ et t_2^′ auxquels l'observateur reçoit les signaux émis en A_1 et A_2 et en déduire que, pour l'observateur, la durée du signal reçu vaut, avec tanθ^′ ≈ θ^′ ≈ 1/γ :
Δt = (2R)/(γv)(1 − v/c)
Montrer que :
Δt ≈ R/(cγ^3)
Q25. On admet que la fréquence associée à Δt constitue la fréquence supérieure f_(max) du spectre émis. Calculer f_(max) pour R = 57 m et γ = 5, 0 ⋅ 10^4. Citer le domaine du spectre électromagnétique auquel appartient le rayonnement émis à cette fréquence.
Partie V - Principe de la spectrométrie à transformée de Fourier
Le rayonnement synchrotron est utilisé pour sonder la matière, en particulier grâce à la technique de spectroscopie d'absorption qui permet de caractériser un milieu gazeux (nature, composition, température, densité) en mesurant les longueurs d'onde absorbées par le milieu.
Cette technique d'analyse utilise un interféromètre de Michelson réglé en lame d'air, éclairé par une source collimatée permettant un éclairage en incidence normale par rapport à la lame d'air. L'intensité du rayonnement émergeant de l'interféromètre est mesurée par une photodiode placée au foyer image F^′ d'une lentille convergente dont l'axe optique est parallèle aux rayons émergents de l'interféromètre.
Le signal s fourni par la photodiode est proportionnel à l'intensité I en F^′, soit s = KI avec K une constante.
Q26. Faire un schéma du dispositif, faisant apparaître les principaux éléments constitutifs de l'interféromètre, la source collimatée, le dispositif en sortie, ainsi que les rayons lumineux traversant l'interféromètre.
L'interféromètre est éclairé par une source monochromatique de longueur d'onde λ_m.
Q27. Rappeler l'expression de l'intensité en F^′ en fonction de l'épaisseur d de la lame d'air équivalente, de la longueur d'onde λ_m et de l'intensité maximale I_(max) en F^′. L'indice de réfraction de l'air est confondu avec celui du vide. Préciser quelle propriété de l'interféromètre permet d'obtenir un contraste maximal.
Q28. L'épaisseur d augmente avec le temps à vitesse constante v_0 = 7, 0 ⋅ 10^(− 7) m ⋅ s^(− 1) à partir du contact optique, soit d = v_0 t. Le signal s(t), appelé interférogramme, est donné figure 6. En déduire la longueur d'onde λ_m et estimer son incertitude-type.

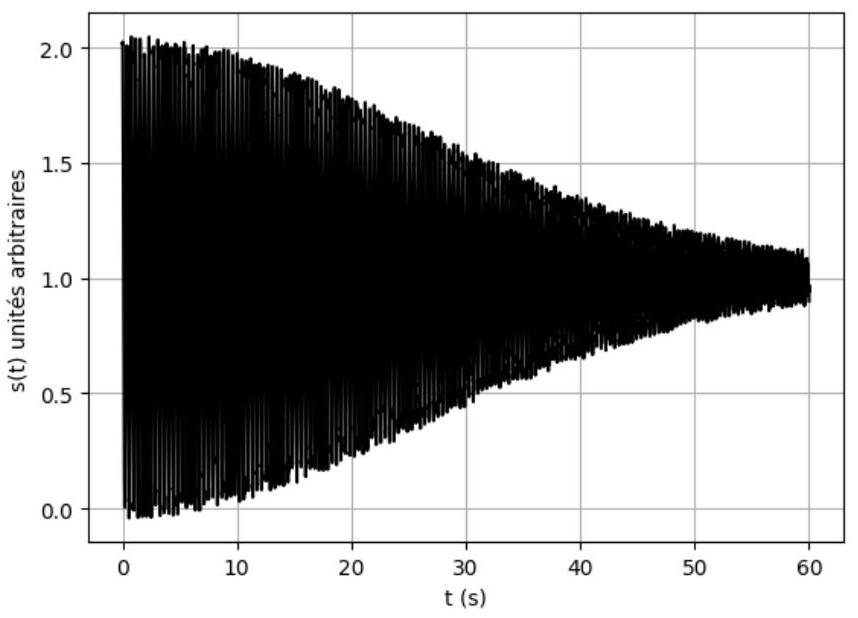

Figure 6 - Interférogramme dans le cas d'une source monochromatique
On sélectionne en fait une bande spectrale dans le rayonnement synchrotron. La source est, de ce fait, quasi-monochromatique. On modélise son spectre par un profil gaussien de longueur d'onde moyenne λ_m et de largeur spectrale à mi-hauteur Δλ (figure 7a). L'interférogramme obtenu sur une durée d'une minute a l'allure donnée figure 7b.

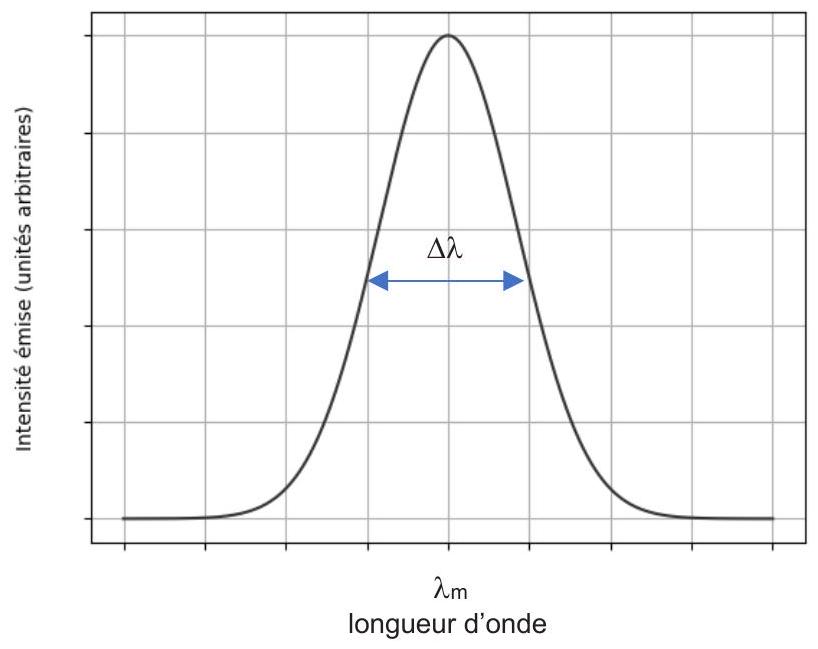

Figure 7a - Profil spectral de la source

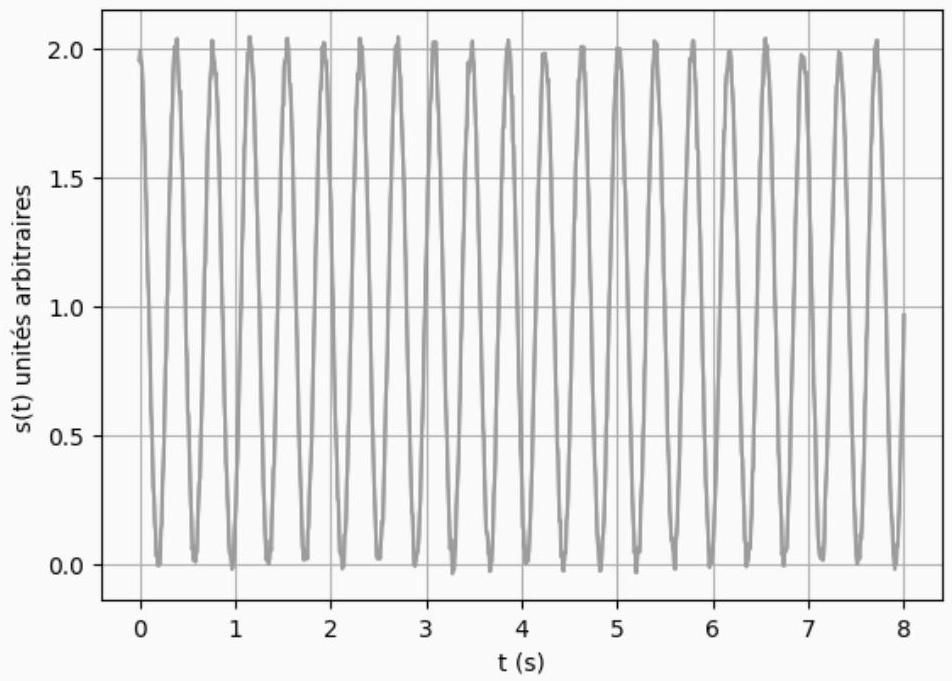

Figure 7b - Interférogramme
Q29. Déduire de l'interférogramme de la figure 7b une estimation de la longueur de cohérence de la source, puis de la largeur spectrale Δλ de la source. On rappelle la relation entre le temps de cohérence τ_c et la largeur en fréquence ΔV de la source :
ΔV ⋅ τ_c ≈ 1.
Dans le cas général, une opération appelée transformée de Fourier permet de déterminer le spectre en fréquences F(f) de la source à partir du signal s(t). Si la durée T d'acquisition est assez grande, on a approximativement :
F(f) = ∫_0^T s(t) ⋅ e^(− i2πft)dt avec i^2 = − 1
Q30. Préciser, devant quelle autre durée, la durée d'acquisition T doit être « grande».
Le signal s(t) est échantillonné sur N valeurs du temps t_n, telles que:
t_n = (nT)/N; s_n = s(t_n) avec n ∈ [ [0, N − 1] ].
Q31. Donner la fréquence d'échantillonnage f_e. Justifier que la discrétisation de l'équation (2) s'écrit approximativement :
F(f) ≈ ∑_(n = 0)^(N − 1)T/Ns_n ⋅ e^(− (i2πfnT)/N)
Cette opération, appelée transformée de Fourier discrète (TFD), peut être réalisée en langage Python pour un signal échantillonné réel grâce à la fonction rfft du module numpy.fft : rft(x) s'applique à un signal réel échantillonné sur N points et renvoie une liste des N/2 premières valeurs de F(f), mais sans le facteur T/N de l'expression (3).
Pour tracer le spectre, on doit avoir également une liste des fréquences, ce qui s'obtient avec la fonction rfftfreq du module numpy.fft : rfftfreq ( N, dt ) avec N le nombre d'échantillons, choisi pair, et dt = durée entre deux échantillons, renvoie une liste contenant N/2 valeurs positives équiespacées entre 0 et f_e/2.
Q32. Expliquer pourquoi la liste des fréquences est limitée à f_e/2.
Le script correspondant est donné ci-dessous. On a omis les importations des modules et des listes échantillonnées nommées Temps et Intensité.
N = len(Temps) # renvoie le nombre d'éléments de la liste Temps
a = Temps[1]-Temps[0]
b = N*a
c = 1/a
# Calcul de la TFD
signal_FFT = np.abs(rfft(Intensité))*b/N
signal_freq = rfftfreq(N, a)
# Affichage du spectre
plot(signal_freq, signal_FFT,'r')
xlabel('Fréquence (Hz)')
ylabel('Amplitude')
Q33. Expliquer ce que représentent les grandeurs a, b et c.
Q34. Dans le cas de l'enregistrement réalisé en figure 7b, on obtient le spectre de la figure 8. En déduire la longueur d'onde moyenne λ_m.

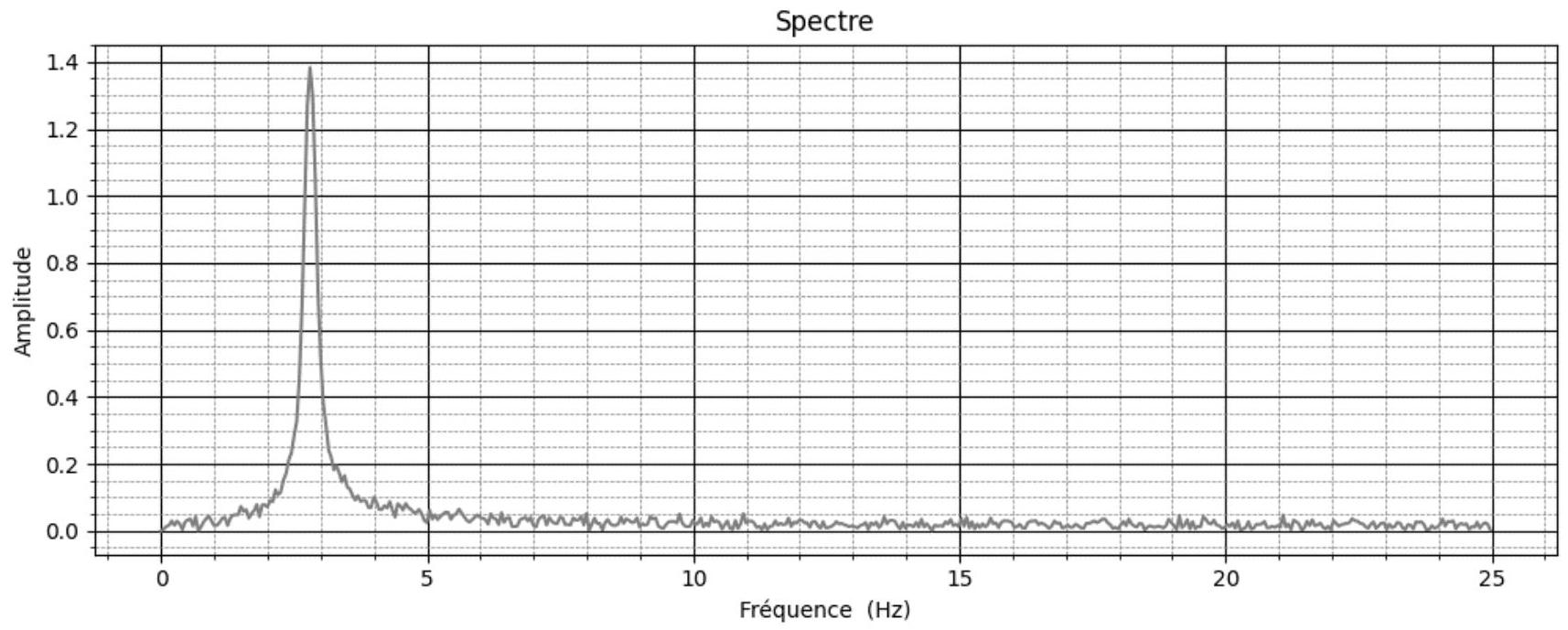

Figure 8 - Spectre du signal de la figure 7b
Partie VI - La ligne de lumière DESIRS
Le rayonnement synchrotron issu de l'anneau de stockage est amené grâce à des tubes sous vide jusqu'à une station expérimentale. Ce sont les «lignes de lumière» (figure 1).
La ligne de lumière DESIRS (Dichroïsme Et Spectroscopie par Interaction avec le Rayonnement Synchrotron) utilise un rayonnement UV dont la longueur d'onde est comprise entre 30 et 200 nm .
Dans un spectromètre à absorption, l'interféromètre est éclairé avec une lumière dont le spectre est large et connu et l'échantillon à étudier est placé derrière la source et avant l'interféromètre. Comme dans la partie V, on reconstitue à partir de l'interférogramme le spectre de la lumière émergent de l'échantillon.
On donne en figure 9 le spectre d'absorption du Krypton obtenu sur la ligne DESIRS: l'abscisse est le nombre d'onde σ = 1/λ et l'ordonnée l'intensité émergent du spectromètre en unités arbitraires.
Q35. Estimer le pouvoir de résolution PR du spectromètre, défini par PR = λ/(δλ), où δλ est la résolution de l'interféromètre autour de la longueur d'onde λ, c'est-à-dire le plus petit écart de longueur d'onde mesurable.
Comparer ce pouvoir de résolution à celui d'un prisme de lycée, qui sépare juste les deux raies jaunes du sodium pour lesquelles δλ_(Na) = 6 nm.
Q36. L'absorption d'un photon par un atome de Krypton permet d'augmenter l'énergie d'un électron externe. Au-delà d'une certaine énergie, l'électron n'est plus lié au noyau. Estimer à l'aide de la figure 9 l'énergie de première ionisation du Krypton et donner le résultat en eV. Expliquer sa valeur élevée.

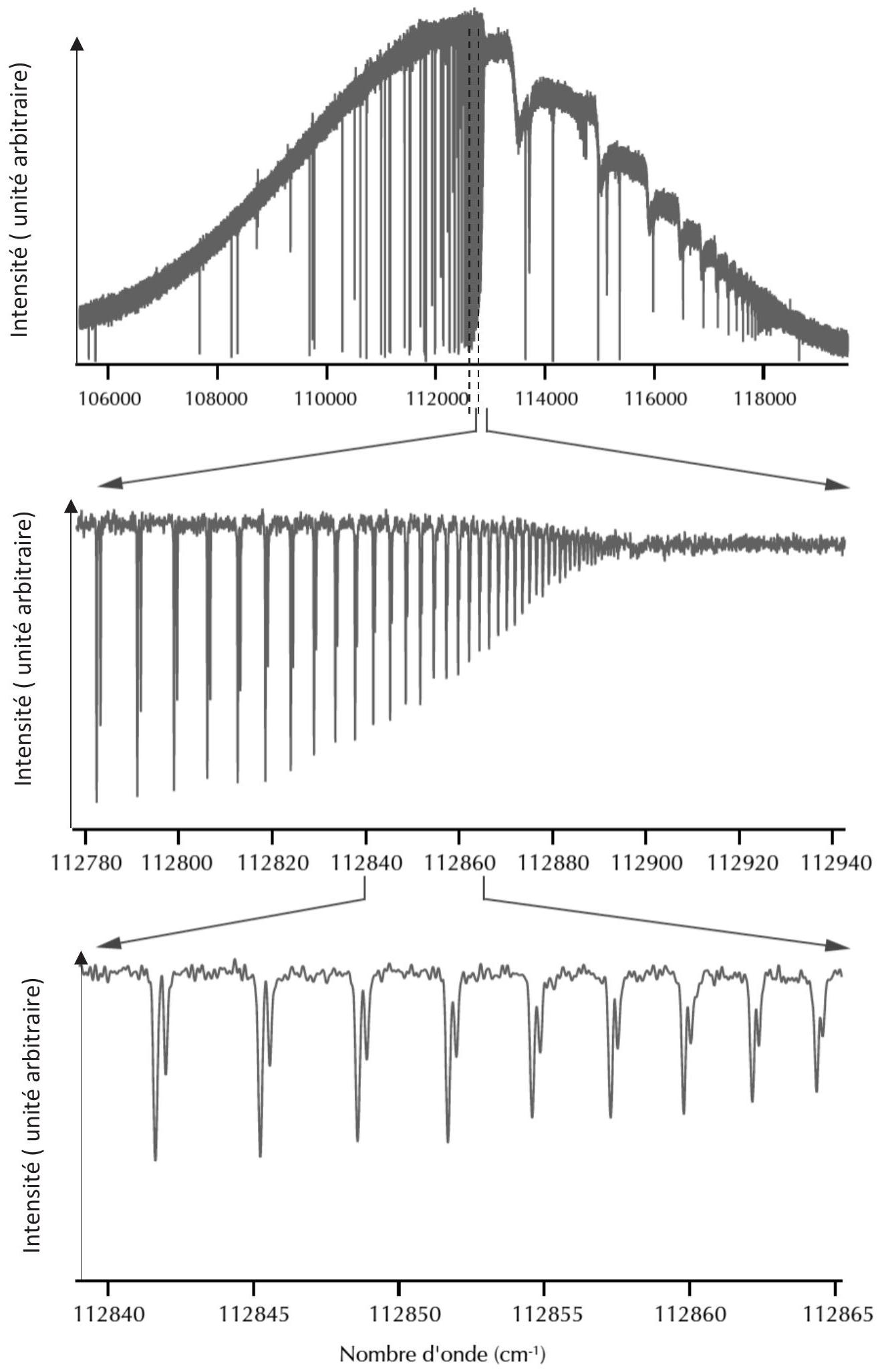

Figure 9 - Spectre d'absorption du Krypton (d'après Reflets de la physique n^∘34 )
Problème 2 - les batteries de voiture
On appelle "batterie" un ensemble d'accumulateurs électriques. Le problème étudie quelques ordres de grandeurs liées aux batteries contenues dans les voitures.
II est constitué de 2 parties qui peuvent être résolues de manière totalement indépendante.
La partie I étudie certaines caractéristiques de la batterie " historique " au plomb et la partie II étudie la batterie plus moderne lithium-ion.
Données
Masse molaire moyenne du plomb
M(Pb) = 207, 2 g ⋅ mol^(− 1)
Masse molaire de l'acide sulfurique
M(H_2 SO_4) = 98 g ⋅ mol^(− 1)
Masse molaire de l'eau
M(H_2 O) = 18 g ⋅ mol^(− 1)
Masse molaire du carbone
M(C) = 12 g ⋅ mol^(− 1)
Masse molaire du dioxyde de cobalt
M(CoO_2) = 91 g ⋅ mol^(− 1)
Masse molaire du lithium
M(Li) = 6, 9 g ⋅ mol^(− 1).
Masse volumique de l'acide sulfurique pur liquide
ρ(H_2 SO_4) = 1, 8 ⋅ 10^3 kg ⋅ m^(− 3)
Masse volumique de l'eau pure liquide
ρ(H_2 O) = 1, 0 ⋅ 10^3 kg ⋅ m^(− 3)
Constante de Faraday
F = eN_A = 96500C ⋅ mol^(− 1)
Constante d'Avogadro
N_A = 6, 0 ⋅ 10^(23) mol^(− 1)
Potentiels standard à 25^∘C
E_1^∘(PbSO_(4(s))/Pb_((s))) = − 0, 35 V
E_2^∘(PbO_(2(s))/PbSO_(4(s))) = 1, 69 V
On assimile la quantité (RT)/Fln10 à 0, 06 V à T = 298 K avec R la constante molaire du gaz parfait.
La notation [X] représente la concentration molaire volumique de l'espèce X.
Rappel: bien que ces données soient fournies avec plusieurs chiffres significatifs, les résultats numériques seront donnés avec UN SEUL chiffre significatif.
Partie I - La batterie au plomb
Historiquement, les batteries contenues dans les voitures sont au plomb (figure 10).

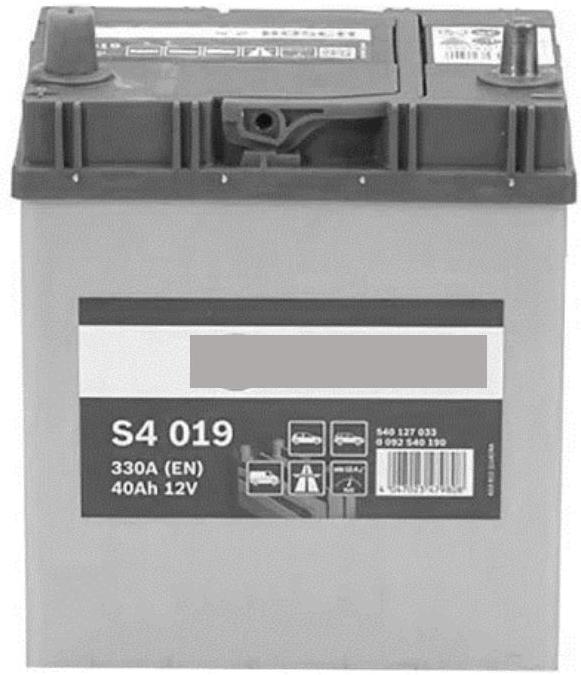

Figure 10 - Une batterie au plomb commerciale
Q37. Les quatre isotopes stables du plomb ^(204) Pb, ^(206) Pb, ^(207) Pb et ^(208) Pb, sont présents dans la nature dans des proportions respectives de x%, y%, 22% et 52%. Définir le mot isotope. Donner
les équations permettant de calculer les pourcentages x et y. On ne cherchera pas à déterminer x et y.

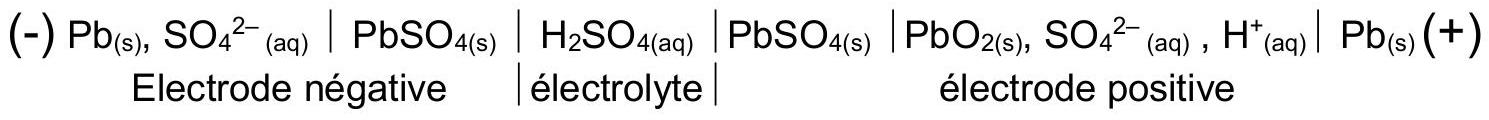

Le schéma d'un élément d'une batterie de voiture au plomb est le suivant :
Un élément de batterie est constitué d'une électrode de plomb Pb et d'une électrode de dioxyde de plomb PbO_2 plongeants dans une solution aqueuse concentrée d'acide sulfurique H_2 SO_4 avec présence d'un précipité de sulfate de plomb PbSO_4. À l'électrode positive, le plomb Pb sert uniquement de support conducteur.
Q38. Écrire les demi-réactions anodique (1) et cathodique (2) relatives au plomb. En déduire l'équation-bilan de réaction de décharge.
Q39. Calculer la fém e d'un élément de batterie, en considérant [H^+]^2[SO_4^(2 −)]/(C^0)^3 = 100 avec C^0 = 1 mol ⋅ L^(− 1). Calculer le nombre d'éléments à associer pour réaliser une batterie 12 V et donner le mode d'association.
Outre sa force électromotrice, l'une des principales caractéristiques d'une batterie est sa capacité : c'est-à-dire la charge Q pouvant être extraite de la batterie.
Q40. On considère une batterie de capacité Q = 40 A ⋅ h. Calculer la masse de plomb oxydée si l'on décharge la batterie à 50%.
Q41. L'un des principaux défauts de cette batterie est sa faible énergie massique w. Calculer l'énergie massique de la batterie représentée figure 10, dont la masse est m = 9, 8 kg. On donnera le résultat en Wh ⋅ kg^(− 1).
Partie II - La batterie Li-ion
En raison de la très faible énergie massique des batteries au plomb, les batteries utilisées pour la traction dans les voitures électriques sont des batteries dites Li-ion. Les atomes de lithium sont intercalés dans une structure hôte, à l'anode dans du carbone graphite, à la cathode dans un oxyde métallique comme l'oxyde de cobalt CoO_2.
Q42. On caractérise la batterie par sa capacité spécifique C, qui est la charge électrique pouvant être délivrée par gramme de " matière active ". Calculer cette capacité spécifique dans le cas où la " matière active " est le carbone, puis dans le cas où la " matière active " est CoO_2. On exprimera le résultat en mA ⋅ h ⋅ g^(− 1).
Q43. En déduire la masse de matière active utile pour une batterie de capacité Q = 40A ⋅ h.
Q44. La fém d'une batterie Li-ion est E = 3, 6 V. Estimer l'énergie massique d'une batterie Li-ion. Commenter.
Questions fréquentes
4 questions
Sur quels chapitres porte le sujet de physique-chimie MPI CCINP 2025 ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet de physique-chimie MPI CCINP 2025 ?
+
Le premier problème porte sur l'électromagnétisme, la relativité restreinte et l'optique ondulatoire autour du synchrotron SOLEIL, le second sur l'électrochimie des batteries au plomb et lithium-ion.
Quelle est la moyenne de l'épreuve de physique-chimie MPI CCINP 2025 ?
+
La moyenne est de 8,83/20 avec un écart-type de 3,98, ce qui indique une épreuve sélective ayant bien classé les candidats.
Ce sujet de physique-chimie MPI est-il difficile ?
+
Le rapport le juge exigeant : la moyenne est basse et plusieurs parties, notamment l'optique et la ligne de lumière DESIRS, ont été très peu ou mal traitées.
Quelles sont les erreurs les plus fréquentes relevées par le jury sur ce sujet ?
+
Le jury relève des démonstrations non faites malgré la consigne, une mauvaise exploitation des symétries, des ordres de grandeur aberrants et une confusion entre temps de cohérence et durée d'un interférogramme.
Pas de description pour le moment
Commentaires• CCINP Physique Chimie MPI 2025
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Électrocinétique et électronique (+3)Centrale Physique Chimie 1 MP 2025Centrale · 2025Corrigé
Même année, E3AE3A Physique Chimie MP 2025E3A · 2025Corrigé
.jpg)
.jpg)
.jpg)
