CCINP Physique Chimie MP 2024Sujet, corrigé et rapport du jury

Bienvenue dans les Landes ! Sa forêt, ses traditions, ses plages

Pas encore noté

Faisable en Sup

Faisable en sup ?

Faisable en partie en MPSI : 31 questions sur 42, parties III et IV en entier. Autres questions faisables en MPSI

Autres premières années : MP2I 21 · TSI1 29 · BCPST1 21 questions.

Détail par partie

Partie I : Les besoins en eau du pin maritime (ou pin des Landes)5/9En partie
Partie II : Gemmage en forêt landaise et distillation de la résine de pin5/8En partie
Partie III : La marche du berger landais sur échasses9/9Faisable
Partie IV : La préparation du pastis landais5/5Faisable
Partie V : Bronzage sur les plages de la Côte d'Argent et protection solaire7/11En partie

Explorer les annales

BanqueCCINP Année2024 FilièreMP MatièrePhysique-Chimie

Annales CCINP MP Physique-Chimie CCINP MP 2024 MP Physique-Chimie Physique-Chimie 2024

Téléchargements

Télécharger le sujet (PDF)

Corrigé détaillé en ligne

Corrigé sur Discord

Rapport du jury Lire en ligne LaTeX Word

Présentation du sujet

Difficulté moyenne

Bienvenue dans les Landes : pin maritime, gemmage, marche sur échasses, pastis landais et protection solaire

Le sujet comporte cinq parties indépendantes autour des Landes. Il aborde le potentiel chimique et une analogie électrique pour la circulation de l'eau dans le pin, la thermodynamique des changements d'état et la thermochimie autour de la résine, la mécanique du solide appliquée à la marche sur échasses, la chimie des solutions pour une levure, puis l'électromagnétisme, la cristallographie et l'oxydoréduction pour la protection solaire.

1Partie I : les besoins en eau du pin maritimePotentiel chimique, potentiel hydrique et analogie avec la conduction dans un milieu ohmique pour modéliser la circulation de l'eau.
2Partie II : gemmage et distillation de la résine de pinDiagramme (P,T), hydrodistillation de la térébenthine et calorimétrie pour déterminer une enthalpie standard de réaction.
3Partie III : la marche du berger landais sur échassesThéorème du moment cinétique pour la phase d'oscillation, théorèmes énergétiques et recherche d'un pas optimal avec et sans échasses.
4Partie IV : la préparation du pastis landaisRéaction acido-basique libérant du dioxyde de carbone, constante d'équilibre, stœchiométrie et exploitation d'un diagramme de distribution.

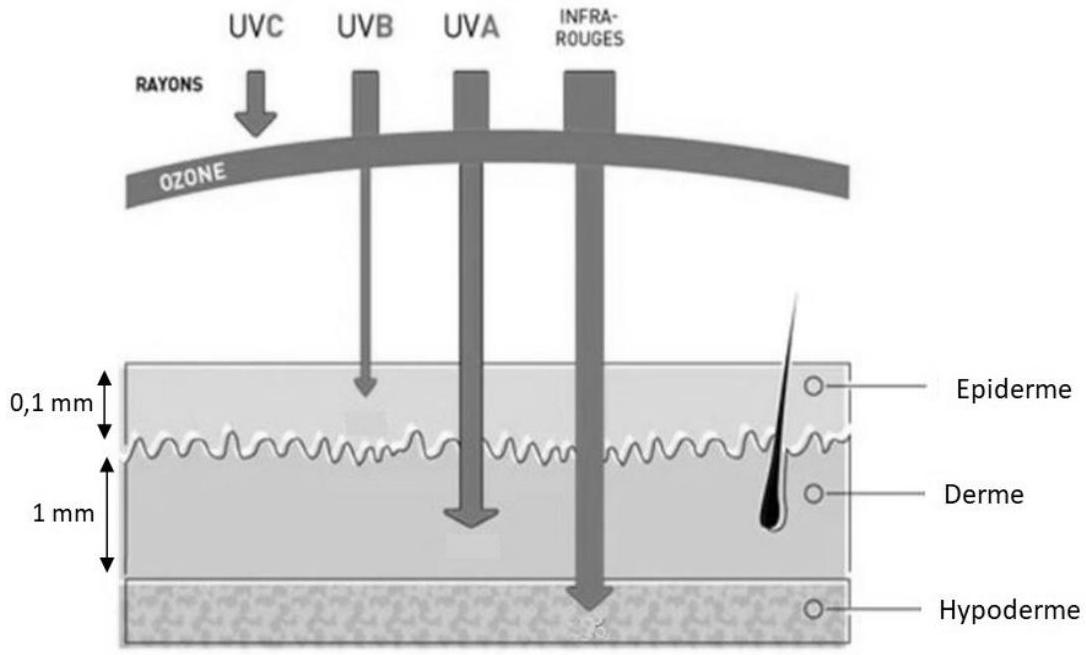

5Partie V : bronzage et protection solairePénétration d'une onde dans un milieu conducteur et épaisseur de peau, maille du dioxyde de titane, puis titrage iodométrique de l'acide ascorbique.

Difficulté moyenne. Le jury indique que le sujet a été globalement bien balayé et qu'il récompensait un profil équilibré entre physique et chimie, pour une moyenne de 9,80.

L'épreuve en chiffres

Moyenne 9,8 / 20 · écart-type 3,84 · 6 431 présents · où vous situez-vous ?

Moyenne: 9,8/ 20
Écart-type: 3,84
Présents: 6 431
Coefficient: 7
Durée: 4 h

Deux tiers des copies environ (moyenne ± écart-type)

Où je me situe ?

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours, épreuve du 22 avril 2024. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées

Circulation d'un gradient · Diagramme (P,T) inventé · Moment cinétique appliqué sans rigueur

Ce sujet varié, partagé à parts égales entre physique et chimie, a été globalement bien balayé et a permis aux candidats de montrer leur maîtrise du cours de première et de deuxième année. Le jury regrette de nombreuses copies peu soignées : schémas bâclés, écriture peu lisible, numérotation non respectée. Il a néanmoins trouvé de très bonnes copies bien structurées.

Les erreurs les plus sanctionnées

1
Circulation d'un gradientQ5
Beaucoup ignorent ce qu'est une circulation, calculent un flux à la place et ajustent les signes pour retrouver le résultat.
« de nombreux candidats considèrent que grad(Ψ) = Ψ A - Ψ B ! »
2
Diagramme (P,T) inventéQ10
Cette question de cours donne des diagrammes incomplets, axes permutés, confusion avec le diagramme de Clapeyron, points triple et critique mal placés. La pente négative de la courbe de fusion est rarement indiquée.
« Parfois les diagrammes dessinés relèvent de la pure invention. »
3
Moment cinétique appliqué sans rigueurQ18, Q19
Les théorèmes vectoriel et scalaire sont mélangés, la réaction du pivot est rarement évoquée et la base polaire nécessaire aux projections est souvent omise. Les signes sont parfois arrangés pour obtenir le résultat.
4
Constantes d'équilibre devinéesQ27, Q28
Les expressions des constantes d'acidité sont mal connues et certains combinent des constantes par sommes ou différences. La stœchiométrie est parfois traduite par une égalité des masses.
5
Courant de déplacement ignoréQ32, Q34b
Beaucoup ne connaissent pas le terme. Négliger le courant de conduction conduit à l'équation de d'Alembert du vide, inadaptée à la situation.
« De nombreux candidats ne semblent pas connaître le terme " courant de déplacement ". »
6
Décompte des motifs et titrageQ36, Q39, Q41
La notion de motif est largement incomprise, le calcul d'une concentration molaire pose problème et la relation à l'équivalence oublie souvent les coefficients stœchiométriques.

Ce qui a été bien réussi

Les questions Q3a, Q4a et Q11 à Q13 ont été globalement bien traitées.
Les théorèmes énergétiques sont assez bien connus (Q20) et la question Q24 est bien traitée.
Les questions Q26a, Q26b et Q26d sont bien traitées lorsqu'elles sont abordées.
Les questions Q35, Q37 et Q38 sur les filtres solaires sont bien réussies.

Conseils du jury

Connaître les définitions, les hypothèses des résultats et les méthodes exigibles du cours.
Lire attentivement le sujet pour bien s'approprier chaque question.
Justifier chaque étape, en particulier lorsque la question commence par « Montrer ».
Soigner la présentation : résultats encadrés ou soulignés, copies numérotées, numérotation des questions respectée.
Contrôler la cohérence des résultats, par exemple la somme des pressions partielles ou la forme attendue d'une équation d'oscillateur.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

42 questions

Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.

42 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.

Voir les 34 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

ÉPREUVE SPÉCIFIQUE - FILIÈRE MP

PHYSIQUE - CHIMIE

Durée : 4 heures

N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

RAPPEL DES CONSIGNES

Utiliser uniquement un stylo noir ou bleu foncé non effaçable pour la rédaction de votre composition ; d'autres couleurs, excepté le vert, bleu clair ou turquoise, peuvent être utilisées, mais exclusivement pour les schémas et la mise en évidence des résultats.
Ne pas utiliser de correcteur.
Écrire le mot FIN à la fin de votre composition.

Bienvenue dans les Landes! Sa forêt, ses traditions, ses plages

Photo 1 - Vue aérienne de la "Côte d'Argent", visible sur le site officiel du Comité Départemental du Tourisme des Landes : www.tourismelandes.com

On propose dans ce sujet une petite excursion scientifique en pays landais.
L'épreuve comporte cinq parties indépendantes de thématiques différentes, listées ci-après :
Partie I: les besoins en eau du pin maritime (potentiel chimique et analogie avec la conduction dans un milieu ohmique).

Partie II: la tradition du gemmage et ses applications (thermodynamique des changements d'état et thermodynamique chimique).

Partie III : la marche sur échasses du berger landais (mécanique du solide).
Partie IV : la préparation du pastis landais (chimie des solutions).
Partie V: le bronzage sur les plages landaises et la protection solaire (électromagnétisme, cristallographie et oxydoréduction).

Données :

Elément chimique

Masse molaire

(g \cdot mol^(- 1))

127

Constante molaire des gaz parfaits :

R = 8, 31 J \cdot K^(- 1) \cdot mol^(- 1)

;
Température en kelvins :

T(K) = θ(^\circC) + 273

Partie I - Les besoins en eau du pin maritime (ou pin des Landes)

La forêt des Landes de Gascogne est un massif forestier du Sud-Ouest de la France situé en Nouvelle-Aquitaine (figure 1). Bordée à l'Ouest par l'océan Atlantique (la Côte d'Argent), elle forme un vaste triangle d'une superficie de plus d'un million d'hectares, qui s'étend sur trois départements (la Gironde, les Landes et le Lot-et-Garonne).

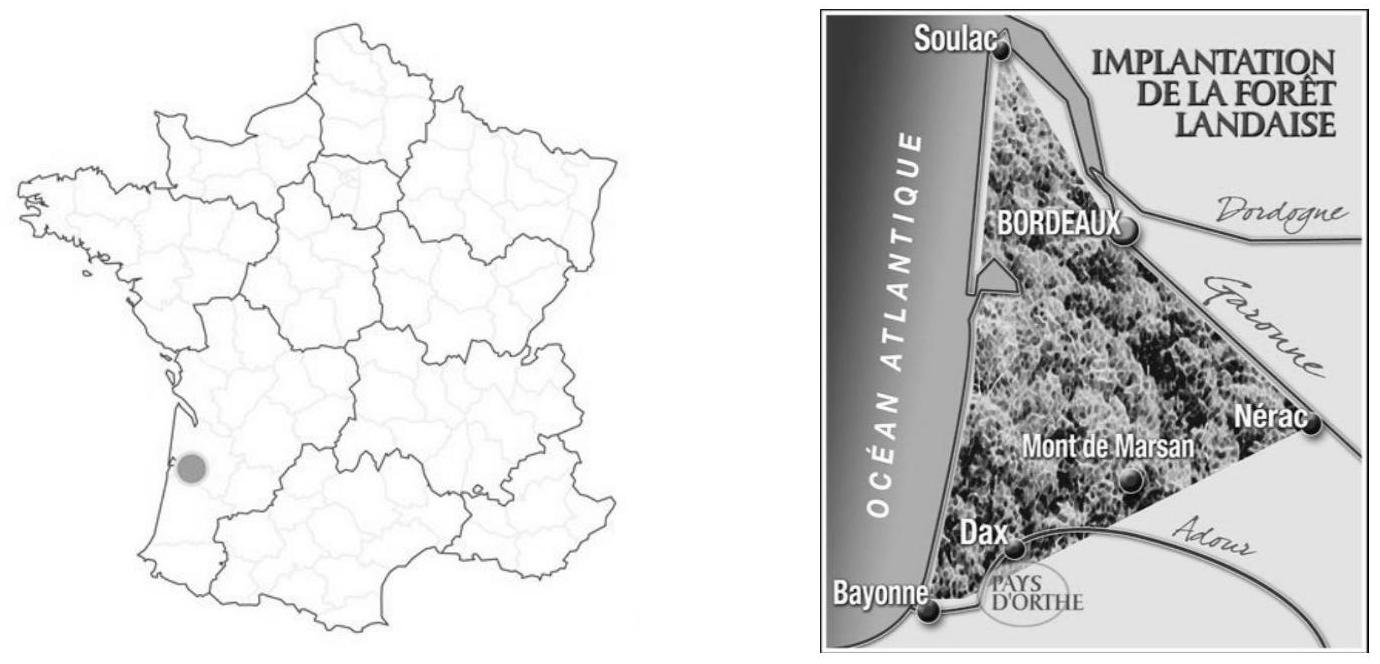

Figure 1 - Position géographique des Landes de Gascogne et de sa forêt (www.centrecultureldupaysdorthe.com)

Cette forêt a été plantée au XIX

^e

siècle sous l'impulsion de Napoléon III, dans le but de lutter contre l'avancée des dunes menaçant les villages, d'assécher les marais nombreux dans le territoire et de développer une ressource de matières premières (bois d'œuvre, poteaux télégraphiques, pâte à papier, solvants pour l'industrie chimique...). De nos jours, elle constitue aussi un atout considérable pour le tourisme vert. Hélas, plus de 32000 hectares de ce précieux massif forestier ont été détruits au cours des gigantesques incendies de l'été 2022.

Mouvements d'eau dans un végétal, potentiel hydrique et analogie électrocinétique

Les végétaux terrestres prélèvent dans le sol l'eau et leurs nutriments qui sont des sels minéraux. Le liquide obtenu constitue la sève brute circulant dans la plante. Pour décrire cette circulation d'eau (depuis le sol vers l'atmosphère à travers les racines, la tige ou le tronc et les branches, puis les feuilles), l'outil adapté est le potentiel chimique de l'eau. Ce dernier caractérise les états de liaison de l'eau dans les différents milieux et tissus cellulaires constituant le continuum sol-plante-atmosphère (CSPA), qui comprend (figure 2) :

le sol,
le xylème des racines, du tronc et des branches (ensemble des tissus cellulaires organisés en canaux de circulation de la sève brute),
les stomates des feuilles (cellules de l'épiderme des feuilles régulant l'évapotranspiration),
l'air de l'atmosphère au contact des feuilles.

Q1. Définir, à l'aide d'une fonction d'état thermodynamique à préciser, le potentiel chimique

μ(T, P)

de l'eau dans un récipient contenant

n

moles d'eau pure à l'état liquide sous la température

T

et la pression

P

Les botanistes utilisent plutôt le potentiel hydrique, défini par le rapport

ψ(T, P) = (μ(T, P))/(V_(em))

avec

V_(em)

le volume molaire standard de l'eau liquide (

V_(em) = 18 \cdot 10^(- 6) m^3 \cdot mol^(- 1)

Q2. Montrer que

ψ

a la dimension d'une pression.
Pour de l'eau liquide pure sous

P^\circ = 1

bar (état de référence), le potentiel hydrique

ψ

est nul par convention. Il est négatif dans le CSPA (figure 2) car l'eau y est en interaction avec les tissus cellulaires. L'évapotranspiration au niveau des feuilles, provoquée par le rayonnement solaire, crée un appel d'eau vers l'atmosphère. Des gradients de potentiel hydrique apparaissent alors le long du CSPA, accompagnés de flux d'eau dans le sens des potentiels hydriques décroissants. Ces flux sont régis par la loi de Darcy :

j⃗_M = - K/(ρ_e g) grad ^(\to-)ψ

où

j⃗_M

désigne le vecteur densité volumique de courant de masse en eau,

K

la perméabilité hydraulique du milieu,

ρ_e

la masse volumique de l'eau et

g

l'accélération de la pesanteur. Cette circulation de masse d'eau dans le CSPA présente donc des analogies avec la circulation de charges électriques dans un milieu conducteur ohmique.

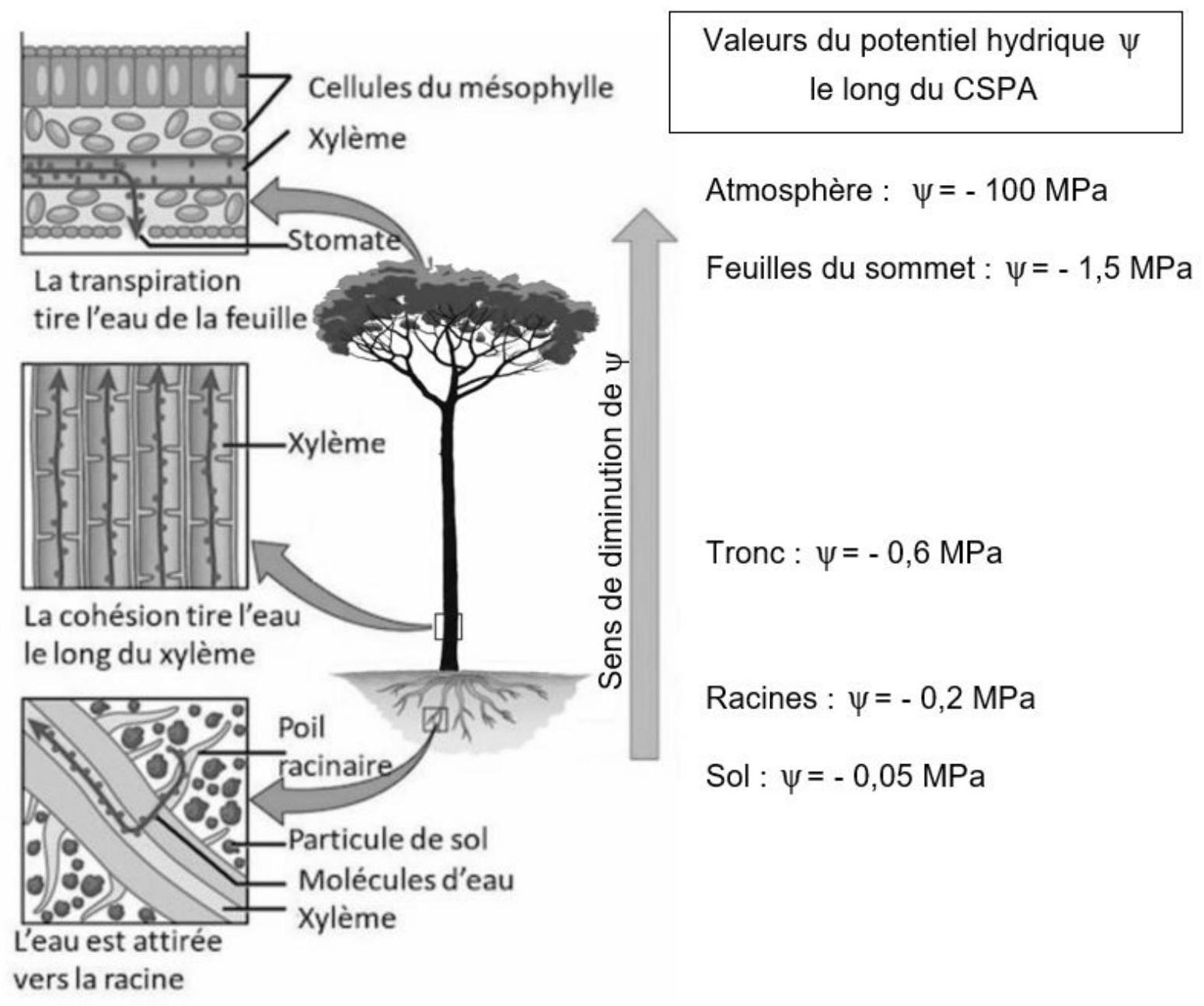

Figure 2 - Potentiel hydrique le long du CSPA
(www.encyclopedie-environnement.org/vivant/quete-de-eau-par-les-plantes)

Q3. a) Rappeler la loi d'Ohm locale dans un milieu ohmique (on l'écrira à l'aide du potentiel électrique

V

). À quelles grandeurs électriques sont analogues respectivement

ψ

j⃗_M

? Définir et exprimer, en fonction des données, la conductivité hydraulique

γ

, analogue de la conductivité électrique.
b) Dans ce modèle, la masse d'eau traversant une surface ( S ) par unité de temps, ou débit massique à travers (S), est

D = \iint_((S))j⃗_M \cdot dS^(\to-)

. De quelle grandeur électrique le débit massique

D

est-il l'analogue ?

Q4. a) Définir la résistance hydraulique

R_H

d'un tube de courant d'eau de débit massique

D

, d'extrémités

A

B

, soumis à une différence de potentiel hydrique

ψ_A - ψ_B > 0

.
b) Dans quelle unité, faisant intervenir uniquement le mètre et la seconde, s'exprime la résistance hydraulique?

Le système racinaire du pin est modélisé comme un faisceau de

N

racines cylindriques rectilignes de conductivité hydraulique

γ_r

, de section

s_r

et de longueur

l_r

, interconnectées au point O à la base du tronc (figure 3) et soumises à la même différence de potentiel hydrique

ψ_S - ψ_O > 0

, avec

ψ_S

le potentiel hydrique au niveau des extrémités des racines au contact avec le sol.

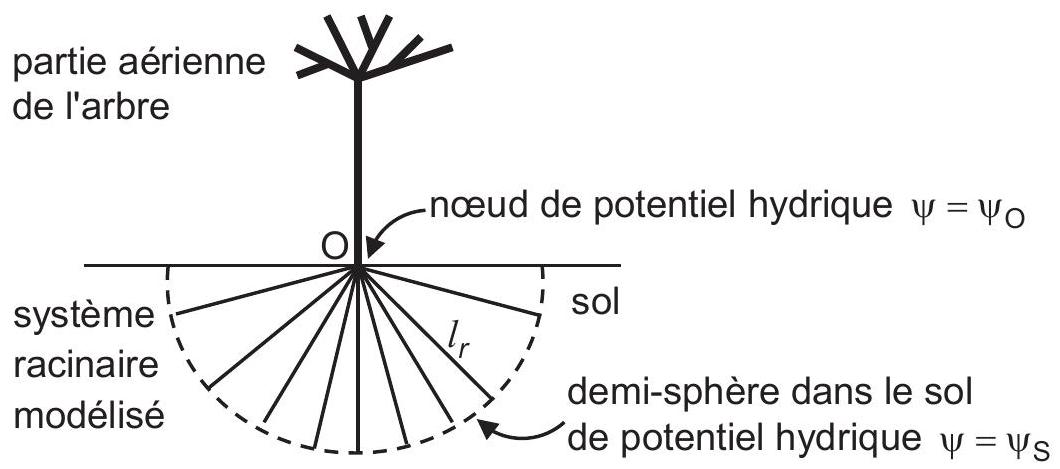

Figure 3 - Schéma d'un pin et de son système racinaire

Q5. Par circulation du champ -

grad ^(\to-)ψ

le long d'une racine, établir l'expression de la résistance hydraulique

R_r

d'une racine en fonction de

γ_r, s_r

et de

l_r

. En déduire la résistance hydraulique

R_N

du système racinaire.

Q6. Avec

R_N

la résistance hydraulique du système racinaire,

R_t

celle du tronc,

R_f

celle du système foliaire et

R_a

celle à l'interface entre le système foliaire et l'atmosphère, donner en justifiant, le schéma électrique équivalent au système racines-tronc-feuilles-atmosphère.

La résistance hydraulique moyenne d'un pin adulte (des extrémités des racines au contact avec le sol jusqu'aux aiguilles à son sommet) est

R_p = 1, 0 \cdot 10^9 S

.l.

Q7. À partir de

R_p

et des valeurs du potentiel hydrique de la figure 2, donner la valeur numérique de

R_a

Q8. En déduire la masse évapo-transpirée par un pin adulte pendant un jour d'été (avec les valeurs numériques de la figure 2 et une durée d'exposition solaire journalière de 12h).

Q9. On peut lire sur un document du C.N.P.F. (Centre National de la Protection Forestière) "qu'un hectare de pins maritimes adultes aspire 15 à 25 tonnes d'eau par jour, cette eau étant évapo-transpirée par la partie aérienne de l'arbre".

Sachant qu'il y a typiquement 300 pins adultes par hectare, les valeurs du C.N.P.F. sontelles en accord avec le résultat trouvé en Q8 ? On rappelle que 1 hectare

= 10^4 m^2

Partie II - Gemmage en forêt landaise et distillation de la résine de pin

Le gemmage est un procédé ancestral qui consiste à produire une entaille dans l'écorce du pin pour en retirer la résine. Le procédé, généralisé à toute la forêt landaise jusqu'au début du XX

^e

siècle, va devenir une activité industrielle phare de la région jusque dans les années 1950. Après une période de déclin, puis sa disparition dans les années 1990, des projets de relance sont aujourd'hui en cours.

À l'aide du hapchot (petite hache), le résinier effectue les piques qui forment la " carre " le long de laquelle la résine va s'écouler jusqu'à un pot en terre cuite coincé entre une lamelle de zinc et un clou en contrebas (photos 2a et 2b).

La résine (ou gemme) ainsi récoltée est ensuite distillée pour obtenir de l'huile essentielle de térébenthine et des composés organiques lourds, nommés brai ou colophane selon leur consistance. Le principal constituant de l'essence de térébenthine est le pinène, molécule odorante de formule brute

C_(10)H_(16)

, très utilisée comme solvant organique. Le brai est utilisé comme colle végétale et la colophane comme liant dans certaines peintures. Elle est aussi bien connue des musiciens pour favoriser le crissement de l'archet sur les instruments à cordes frottées.

Photo 2a - Résinier ouvrant la " carre " (https://www.futura-sciences.com/planete/dossiers/geographie-region-aquitaine-gemmage)

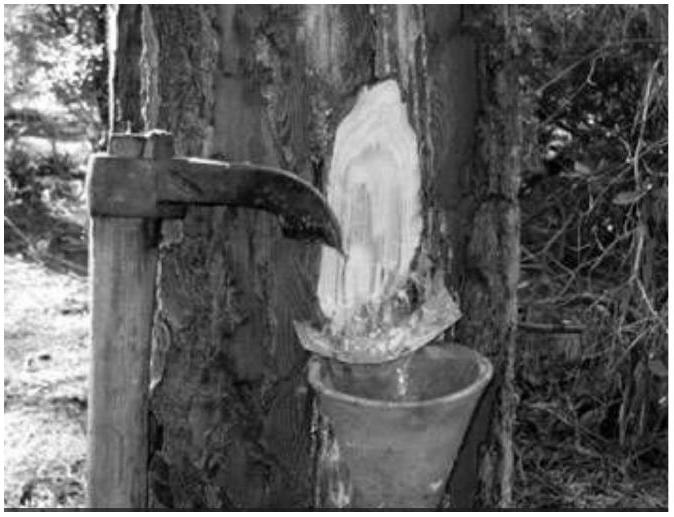

Photo 2b - Pot de recueil de la résine rs/geographie-region-aquitaine-gemmage)

II. 1 - Obtention d'essence de térébenthine par hydrodistillation

Pour récupérer la térébenthine, on procède par hydrodistillation (ou entraînement à la vapeur) (figure 4) : de l'eau pure est ajoutée à la gemme dans un alambic et le tout est porté à ébullition. Les vapeurs d'eau obtenues entraînent avec elles des vapeurs de pinène, ce qui donne un mélange gazeux de composition déterminée. Ce mélange passe alors dans le serpentin où il se refroidit et se condense. Le condensat est récupéré dans un récipient, appelé " florentin ". L'eau et le pinène liquides étant non miscibles, l'essence de térébenthine surnage au dessus de l'eau, ce qui permet sa récupération. Le résidu de distillation au fond de l'alambic donne le brai et la colophane.

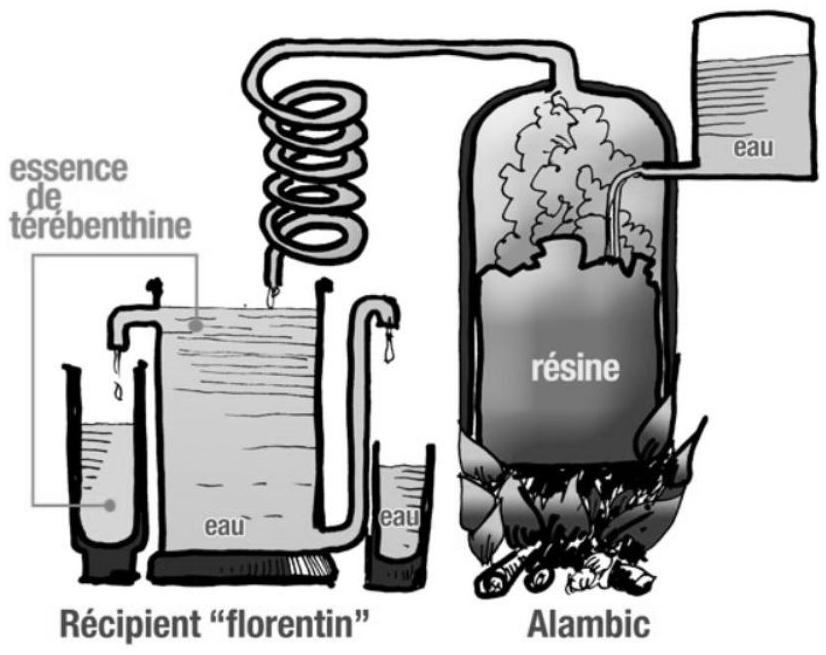

Figure 4 - Schéma d'une hydrodistillation (https://www.centrecultureldupaysdorthe.com)

Q10. Dessiner l'allure du diagramme des phases (p,

T

) de l'eau pure. Nommer et mentionner deux points particuliers sur ce diagramme et indiquer les domaines solide, liquide et gazeux.

Q11. La pression de vapeur saturante du pinène pur à

20^\circC

est

p_p(293) = 430 Pa

.
En considérant le modèle de gaz parfait pour les espèces gazeuses, établir s'il est dangereux de travailler dans un local à

20^\circC

dans lequel de l'essence de térébenthine se trouverait à l'équilibre de vaporisation, sachant que la teneur limite à ne pas dépasser est de 5 g de pinène par mètre cube d'air.

On donne en figure 5 les courbes représentatives des pressions de vapeur saturante

p_e(T)

p_p(T)

des équilibres de vaporisation de l'eau pure et du pinène pur en fonction de la température

T

. La troisième courbe correspond à la somme

p_e(T) + p_p(T)

. On fera les lectures adéquates sur ces courbes pour répondre aux questions Q12 à Q15.

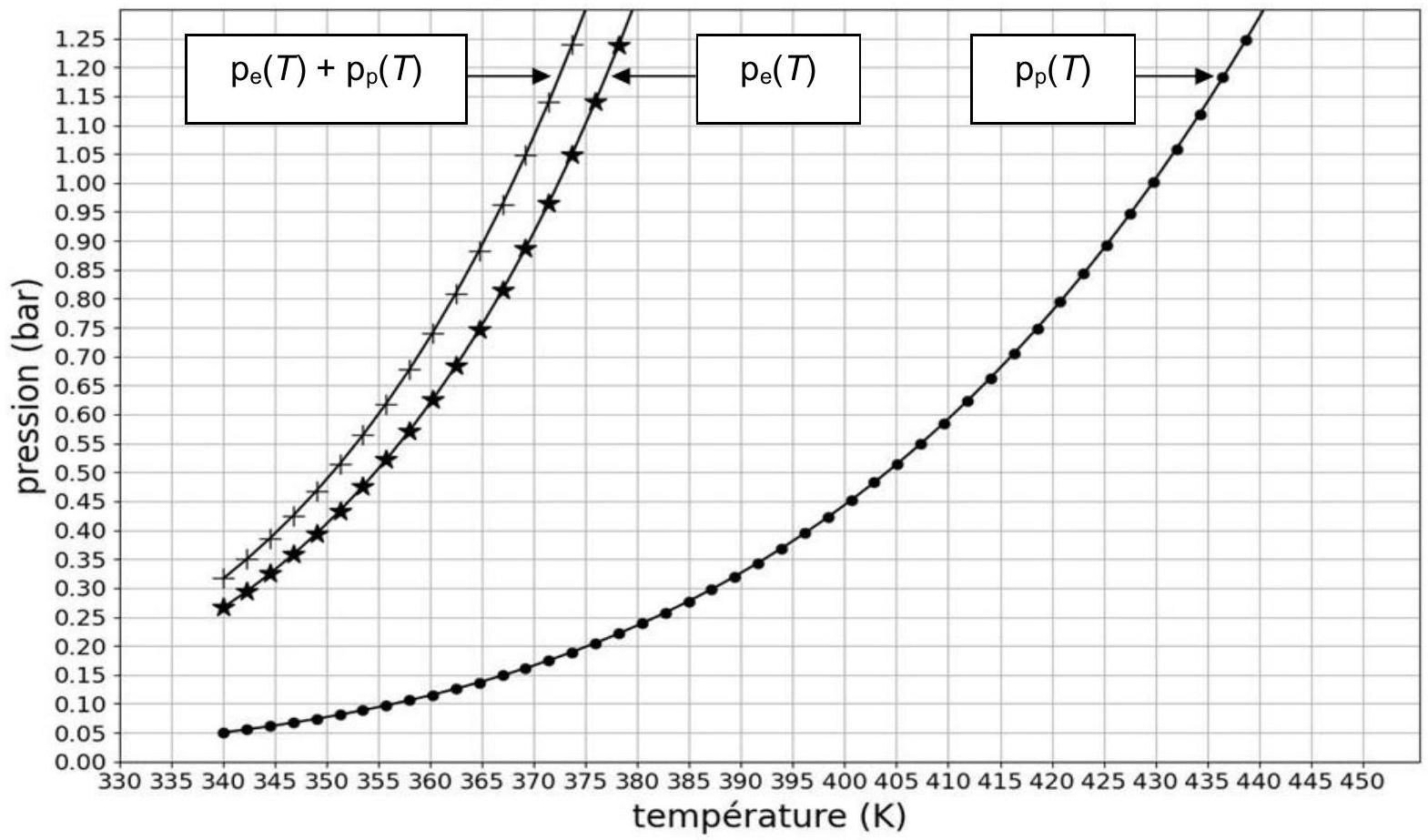

Figure 5 - Courbes des pressions de vapeur saturante en fonction de la température

Q12. À quelle température faudrait-il chauffer du pinène pur pour le porter à ébullition sous la pression

P^\circ = 1

bar ?

Q13. Toujours sous

P^\circ = 1bar

, donner la valeur de la température d'ébullition du mélange d'hydrodistillation dans l'alambic, sachant que les pressions partielles de l'eau et du pinène dans la phase vapeur sont égales à leurs pressions de vapeur saturante pure.

Q14. Quelles sont, dans ce cas, les valeurs des pressions partielles en eau et en pinène ?
Q15. Déduire la masse d'eau nécessaire pour produire 1 kg de pinène.

II. 2 - Obtention d'un antiseptique vétérinaire à partir de térébenthine et de diiode

Données numériques (supposées indépendantes de la température)

Capacité thermique molaire à pression constante du diiode gazeux :

c_p(I_2(g)) = 37 J \cdot K^(- 1) \cdot mol^(- 1)

Enthalpie standard de réaction de sublimation du diiode à

20^\circC

Δ_(sub)H^\circ(I_2) = 62, 4 kJ \cdot mol^(- 1)

Masse volumique de la térébenthine :

ρ = 860 kg \cdot m^(- 3)

Le pinène, principal constituant de la térébenthine, réagit violemment avec le diiode selon la réaction bilan suivante :

C_(10)H_(16)(liq) + I_2(solide) = C_(10)H_(16)I_2(gaz)

La réaction est fortement exothermique et provoque la sublimation du diiode en excès, d'où la formation d'un nuage violacé de diiode gazeux chaud. Cette réaction peut être utilisée pour désinfecter les plaies des ovins : on applique des cristaux de diiode sur la plaie, puis on badigeonne le tout avec de l'essence de térébenthine. Le diiode, une fois sublimé sous l'effet de la réaction, se recondense ensuite dans toutes les anfractuosités de la plaie, assurant ainsi une parfaite antisepsie.

On cherche à estimer l'enthalpie standard de réaction

Δ_r H^\circ

de la réaction (1).
Pour cela, on introduit 20 g de diiode en cristaux dans un calorimètre de grand volume, puis on y ajoute 5 mL d'essence de térébenthine, supposée être du pinène pur.
Les réactifs sont introduits à

θ_i = 20^\circC

. À la fin de l'expérience, tout le diiode en excès est sous forme vapeur et la température du milieu réactionnel est

θ_f = 185^\circC

. On suppose l'évolution isobare.

Q16. Calculer la quantité de matière initiale en pinène

n_p

et la quantité de matière en diiode en excès

n_(12ex)

une fois tout le pinène consommé.

Q17. En négligeant les capacités thermiques du calorimètre et du produit formé

C_(10)H_(16)I_2

, exprimer

Δ_r H^\circ

en fonction des données. Calculer sa valeur. Commenter son signe.

Partie III - La marche du berger landais sur échasses

Afin de parcourir de longues distances dans la lande et pour surveiller leurs troupeaux de moutons, les bergers landais utilisaient des échasses (photo 3). Les premiers témoignages de cette pratique remontent au XVIII

^e

siècle. Celle-ci a progressivement disparu jusqu'au début du XX

^e

siècle avec l'extension de la forêt qui marqua la fin du pastoralisme. De nos jours, des groupes folkloriques d'échassiers s'attachent à perpétuer et à faire revivre ce patrimoine culturel landais.

Photo 3 - Berger landais surveillant son troupeau de moutons du haut de ses échasses (https://photoshistoriques.info/lechasse-la-marche-des-bergers-de-france-prairies-1843-1937)

Les échasses sont constituées de deux pièces de bois : l'escasse (" jambe " en patois landais) et le paouse pé (" repose pied "), fixé sur l'escasse, le plus souvent à une hauteur par rapport au sol comprise entre 90 cm et

1, 20 m

. Deux lanières de cuir sont prévues pour que l'échassier attache son pied et sa jambe à l'échasse.

On se propose d'étudier la marche sur échasses en établissant quels paramètres mécaniques sont modifiés par rapport à la marche ordinaire et de déterminer s'il est pertinent de qualifier cette pratique de " marche à pied augmentée ".

Commençons par décrire la marche ordinaire: la marche est une activité complexe, nécessitant l'action coordonnée de 48 muscles de contrôle de la position du tronc et des membres inférieurs afin de permettre au marcheur de se déplacer vers l'avant avec un rendement optimal.

Le cycle de la marche comprend deux phases pour chaque jambe : une phase de double contact et une phase d'oscillation, illustrées en figure 6. Les schémas en figure 7a et 7b précisent les notations utiles à la description des phases de double contact et d'oscillation gauche.

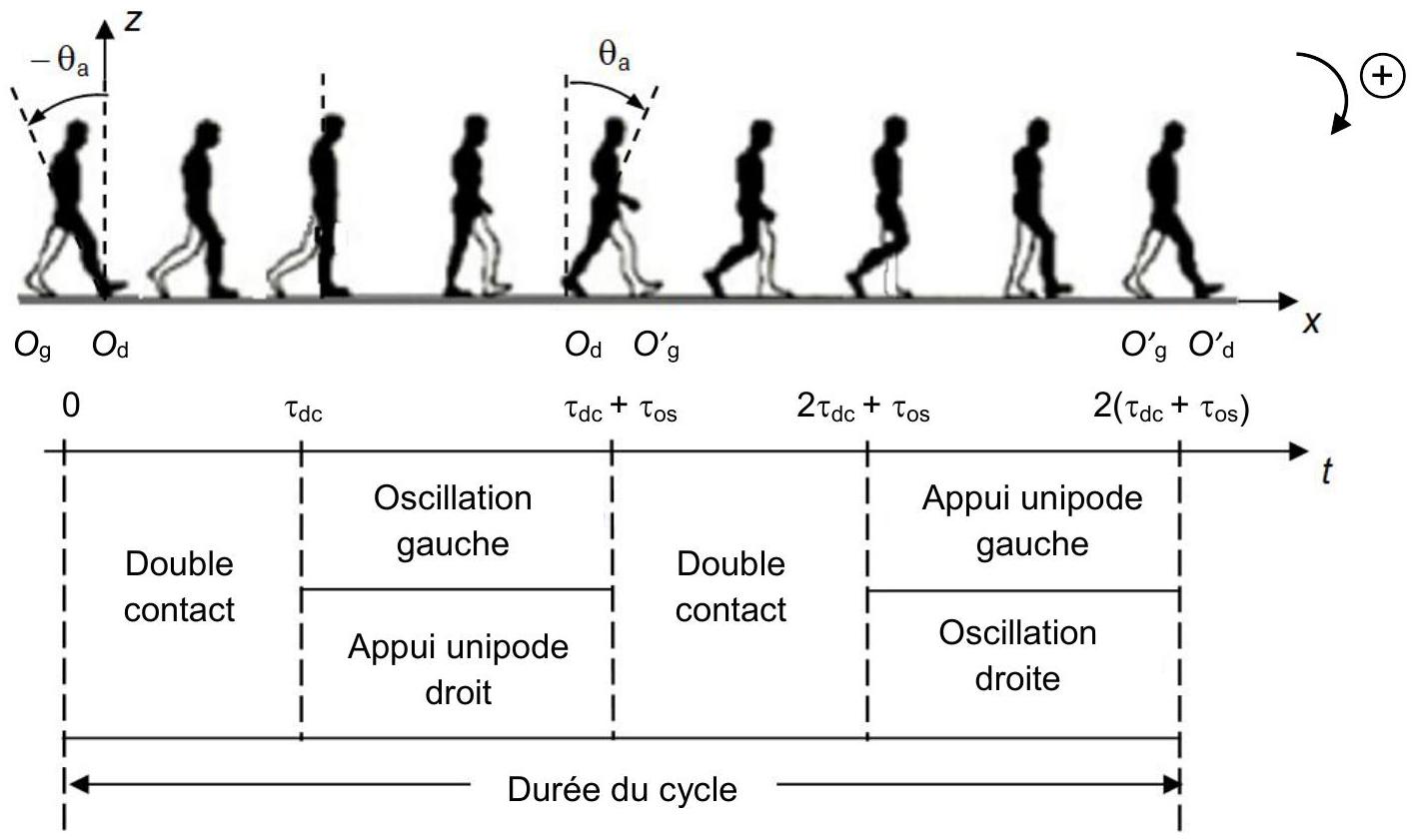

Figure 6 - Phases du cycle de la marche

La description du mouvement est menée dans le référentiel du sol supposé galiléen.

Phase de double contact

À la date

t = 0

, la jambe droite prend appui sur le sol, en

O_d

(elle vient de terminer son oscillation) (figures 6 et 7a); elle est immobile à cet instant (sa vitesse angulaire de rotation est nulle:

Ω(0) = 0

) et se trouve inclinée d'un angle

θ = - θ_a

par rapport à la verticale ascendante

O_d z

. Grâce à l'action des muscles, elle amorce alors un mouvement de rotation à la vitesse angulaire variable

Ω(t)

autour de l'axe

O_d y

perpendiculaire au plan de figure (

xO_d z

), tandis que la jambe gauche, elle aussi en appui sur le sol, en

O_g

, transfère le poids du corps sur la jambe droite : durant cette phase, de durée

τ_(dc)

, l'énergie cinétique des deux jambes augmente et le centre de masse du buste s'élève. À la date

t = τ_(dc)

, la jambe droite passe par la position verticale, tandis que la jambe gauche, libérée du poids du corps, quitte son appui au sol.

Phase d'oscillation gauche

À partir de la date

t = τ_(dc)

et jusqu'à la date

t = τ_(dc) + τ_(os)

, la jambe gauche, libérée de son appui au sol, opère, sous la seule action de son poids, une oscillation pendulaire de durée

τ_(os)

autour de l'axe de son pivot fémoral

F_g y

(figure 7b) (on suppose que la présence du sol ne gêne pas l'oscillation). Cette phase est concomitante de la phase d'appui unipode droit (nommée ainsi car seule la jambe droite est alors en appui au sol et poursuit sa rotation autour de

O_d y

jusqu'à la position

θ = θ_a

représentée en pointillés sur la figure 7a).

Appuis au sol et définition du pas

Après son appui au sol au point

O_g

, la jambe gauche reprend appui au sol en

O_g^'

, à la distance

2p

devant

O_g

et à la distance

p

devant

O_d : p = O_g O_d = O_d O_g^'

définit le pas de la marche.

Le cycle se poursuit alors en intervertissant les rôles des jambes gauche et droite.

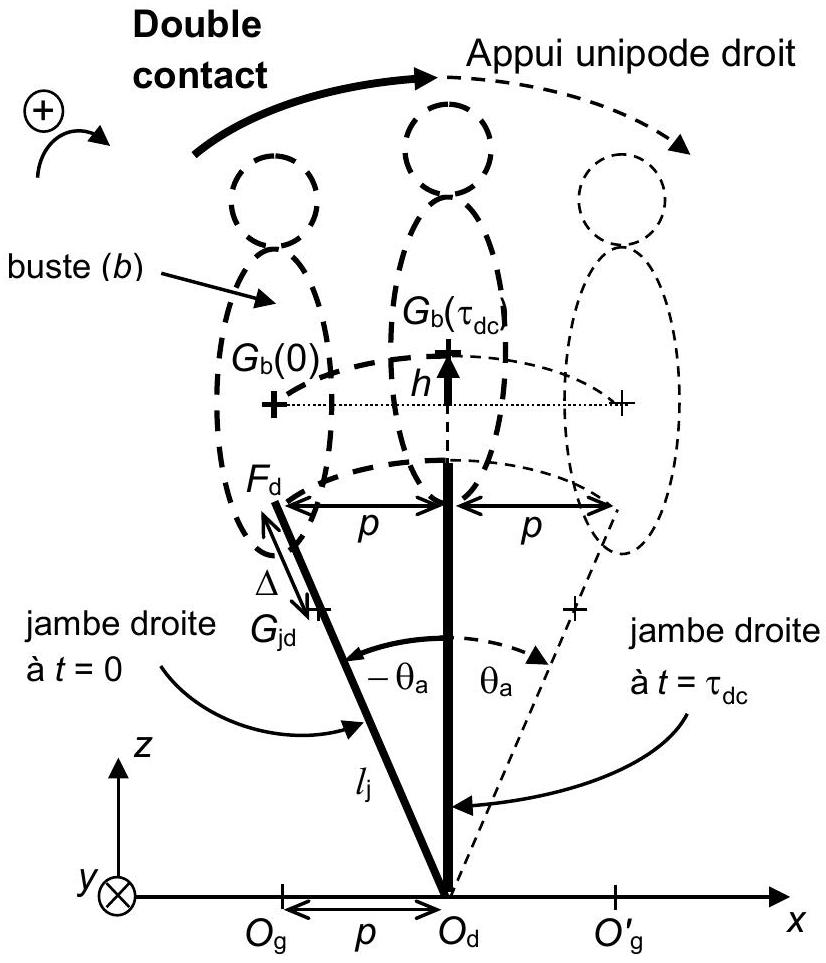

Figure 7a - Phase de double contact

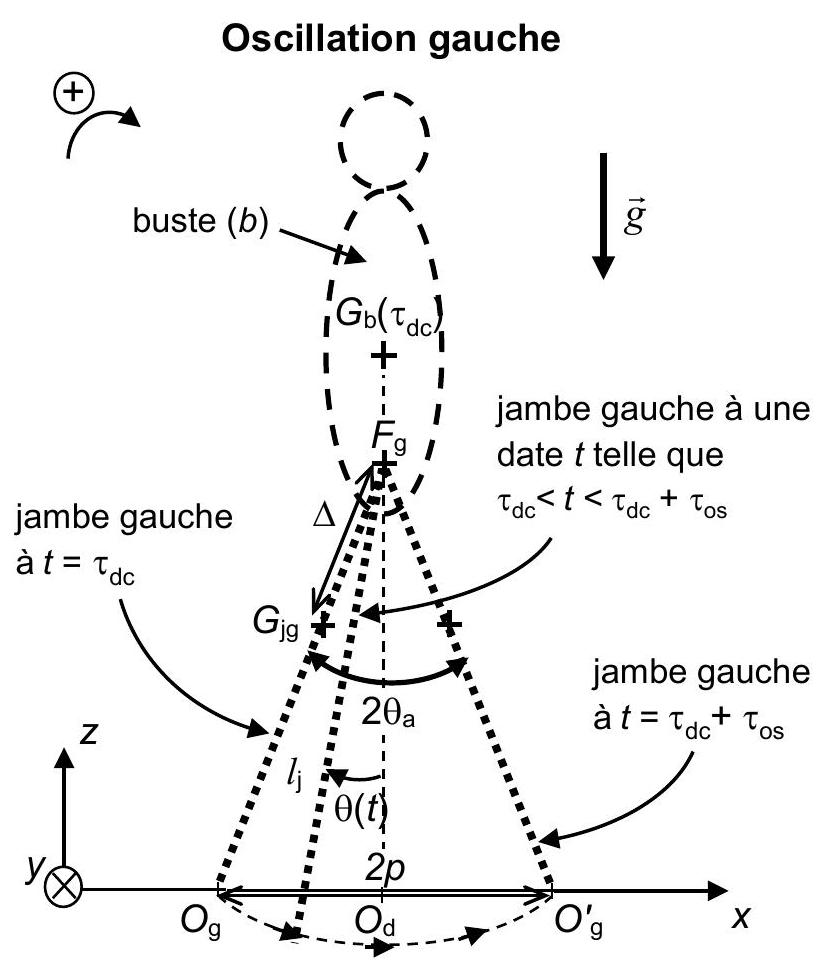

Figure 7b - Phase d'oscillation gauche

On adopte le modèle mécanique simplifié suivant :
Chaque jambe est modélisée par une tige solide, de longueur

l_j

, de masse

m_j

, de centre de masse

G_j

et d'extrémité

F

(pivot fémoral). Ces points sont notés

G_(jd)

F_d

pour la jambe droite

(j_d)

G_(jg)

F_g

pour la jambe gauche (

j_g

). Le buste (

b

) est modélisé comme un solide de masse

m_b

et de centre de masse

G_b

. L'ensemble

(Σ) = {(j_d), (j_g), (b)}

constitue le marcheur.

On note :

$Δ = F_d G_(jd) = F_g G_(jg)$ .
$g⃗ = - gu⃗_z$ l'accélération de la pesanteur.
$J_F$ le moment d'inertie de $(j_d)$ (respectivement de $(j_g)$ ) par rapport à l'axe $F_d y$ (respectivement $F_g y$ ).
$J_O$ le moment d'inertie de ( $j_d$ ) (respectivement de ( $j_g$ )) par rapport à l'axe $O_d y$ (respectivement $O_g y$ ).

III. 1 - Étude de la phase d'oscillation gauche

Soit

θ(t)

la position angulaire de

(j_g)

par rapport à la verticale ascendante (figure 7b).
Q18. En appliquant le théorème du moment cinétique à (

j_g

) dans le référentiel du buste supposé galiléen, établir l'équation différentielle vérifiée par

θ(t)

pendant cette phase d'oscillation.

Q19. a) Définir ce que sont des oscillations isochrones.
b) Dans l'approximation des petits angles, le mouvement de (

j_g

) est-il isochrone ?
c) Exprimer, dans cette approximation, la pulsation

ω_(os)

et la durée

τ_(os)

de cette phase oscillante en fonction de

m_j, J_F, g

et de

Δ

III. 2 - Étude de la phase de double contact

Afin d'évaluer le coût énergétique de la marche, on adopte les quatre hypothèses suivantes lors de la phase de double contact :

le buste est animé d'un mouvement de translation quasi-uniforme, de vitesse moyenne $V⃗_(dc) \approx V_(dc)u⃗_x$ avec $V_(dc) = p/(τ_(dc))$ (la composante verticale de $V⃗_(dc)$ est donc négligée).
Les variations d'énergie potentielle de pesanteur de $(j_d)$ et de $(j_g)$ sont négligées.
Les variations d'énergie cinétique de ( $j_d$ ) et de ( $j_g$ ) sont supposées égales.
Le mouvement de rotation de ( $j_d$ ) autour de $O_d y$ s'effectue à la vitesse angulaire variable $Ω(t)$ , avec $Ω(t = 0) = 0$ .

Q20. On note

h = z_(G_b(τ_(dc))) - z_(G_b(0))

la variation d'altitude du point

G_b

entre les instants de dates

t = 0

t = τ_(dc)

(figure 7a). Exprimer la variation

Δε

de l'énergie mécanique de (

Σ

) entre ces deux instants, en fonction de

J_O, Ω(τ_(dc)), m_b, g

et de

h

III. 3 - Coût énergétique et pas optimal de la marche ordinaire

Q21. En supposant quasi-constante la puissance

𝒫

fournie par les muscles pendant la phase de double contact, on évalue

𝒫

par

𝒫 = (Δε)/(τ_(dc))

.
Rappeler l'énoncé du théorème de la mécanique dont découle cette relation d'évaluation de

𝒫

.
Q22. Avec

h ≃ (p^2)/(2l_j)

(expression approchée de

h

valable pour les petits angles

θ_a

) et en supposant des conditions de marche telles que

Ω(τ_(dc)) = ω_(os)

, avec

ω_(os)

la pulsation trouvée à la question Q19.c, montrer que

𝒫 = ((J_O m_j Δ)/(J_F p) + (m_b p)/(2l_j))gV_(dc)

Q23. Obtenir l'expression du pas

p_(opt)

qui minimise

𝒫

.
Q24. Application numérique:
Avec

l_j = 1 m, m_j = 10 kg, m_b = 60 kg

, calculer

p_(opt)

dans le cas d'une jambe à répartition de masse uniforme, pour laquelle on a alors

Δ = l_j/2

J_O = J_F

III. 4 - Pas optimal avec des échasses

Soit maintenant un berger monté sur ses échasses. Chacune d'elles est modélisée comme une tige de masse négligeable, de longueur

l^*

, solidarisée à la jambe et formant avec elle une " jambe équivalente " de longueur

l_j + l^*

. On note

E

le point de contact entre le sol et l'échasse et

J_E^*

le moment d'inertie, par rapport à l'axe Ey, de la " jambe équivalente ".

Q25. a) Parmi les paramètres intervenant dans l'expression de

p_(opt)

obtenue en Q23, indiquer lesquels sont inchangés par rapport au cas sans échasses et lesquels sont à modifier. On précisera ces modifications.
b) En déduire l'expression de

p_(opt)^*

, puis donner le rapport

(p_(opt)^*)/(p_(opt))

en fonction de

(J_E^*)/(J_O)

et de

(l^*)/(l_j)

Dans le tableau 1 figurent les expressions des moments d'inertie d'une jambe à répartition de masse uniforme, sans ou avec échasse.

	Jambe seule (contact avec le sol en O)	Jambe avec échasse (contact avec le sol en $E$ )
Moment d'inertie par rapport à l'axe de rotation au sol	$J_O = (m_j)/3l_j^2$	$J_E^* = (m_j)/3(l_j^2 + 3l^* l_j + 3l^(*2))$

Tableau 1 - Moments d'inertie dans le cas d'une jambe à répartition de masse uniforme

Q26. a) Exprimer

(p_(opt)^*)/(p_(opt))

en fonction du seul rapport

(l^*)/(l_j)

dans le cas d'une jambe à répartition de masse uniforme.
b) Calculer

(p_(opt)^*)/(p_(opt))

pour un berger adulte de longueur de jambe

l_j = 1 m

, monté sur des échasses de longueur

l^* = 1 m

.
c) Justifier si la durée de la phase oscillante est changée avec les échasses.
d) Des études statistiques ont montré, qu'une fois le pas optimal adopté, la vitesse moyenne de déplacement horizontal du marcheur sur un cycle est proportionnelle au pas optimal et à la pulsation de la phase oscillante. En déduire le rapport

(V^*)/V

des vitesses de déplacement du marcheur avec et sans échasses. Commenter.

Partie IV - La préparation du pastis landais

À la fois moelleux et parfumé, le pastis landais (ou « pastis bourrit ») est une pâtisserie traditionnelle née au XIX

^e

siècle, très prisée lors des fêtes locales. Il s'agit d'une brioche légère de forme tronconique parsemée de morceaux de sucre concassé (photo 4). En patois gascon, «pastis » signifie « gâteau » ou «pâte » et «pastis bourrit » veut dire « gâteau à pâte levée » (cette pâtisserie n'a donc rien à voir avec la célèbre boisson anisée !).

Photo 4 - Le pastis landais

Dans sa recette moderne, on utilise de la levure (ou poudre à lever) dont l'objectif est de libérer du dioxyde de carbone gazeux pour faire gonfler la pâte lors de la cuisson. Une fois la levure mélangée aux ingrédients et humidifiée, le gaz est obtenu par une réaction acidobasique faisant intervenir l'ion hydrogénocarbonate

HCO_3^-

Soit la composition d'un sachet de 15 g de levure :

4 g d'amidon ;
$m_d g$ de diphosphate disodique $Na_2 H_2 P_2 O_7$ (ou dihydrogénodiphosphate de sodium) ;
$m_b g$ de bicarbonate de sodium $NaHCO_3$ (ou hydrogénocarbonate de sodium).

L'amidon joue le rôle de stabilisateur pour que les deux composés actifs ne réagissent pas entre eux pendant la durée de stockage du sachet (ce dernier devant être conservé à l'abri de toute trace d'humidité).

Le tableau 2 donne les noms des ions utiles dans cette partie.

Ions

H_2 P_2 O_7^(2 -)

HP_2 O_7^(3 -)

P_2 O_7^(4 -)

HCO_3^-

CO_3^(2 -)

nom des

ions

dihydrogéno-

diphosphate

monohydrogéno-

diphosphate

hydrogéno-

carbonate

Tableau 2 - Noms des ions diphosphates et carbonates

Données à $25^\circC$ :

Couples acido-

basiques

H_2 P_2 O_7^(2 -)/HP_2 O_7^(3 -)

HP_2 O_7^(3 -)/P_2 O_7^(4 -)

CO_(2, aqueux)/HCO_3^-

HCO_3^-/CO_3^(2 -)

pKa

pKa_1 = 6, 7

pKa_2 = 9, 3

pKa_3 = 6, 3

pKa_4 = 10, 3

Tableau 3 - Couples acido-basiques et leur pKa

Équilibre de solubilité du

CO_2

dans l'eau et sa constante d'équilibre :

CO_2(g)⇄CO_(2, aqueux) K_s = 2, 8 \cdot 10^(- 2)

On donne la réaction d'équilibre entre l'ion hydrogénocarbonate

HCO_3^-

et l'ion dihydrogénodiphosphate

H_2 P_2 O_7^(2 -)

H_2 P_2 O_7^(2 -) + HCO_3^-⇄CO_2(g) + H_2 O + HP_2 O_7^(3 -)

Q27. En assimilant la réaction dans la pâte à la réaction en solution aqueuse, exprimer en fonction de

K_(a1), K_(a3)

et de

K_s

, la constante d'équilibre de la réaction (1), puis donner sa valeur numérique à

25^\circC

Peu avancée à température ambiante, cette réaction devient totale lors de la cuisson, le chauffage déplaçant l'équilibre dans le sens du dégazage de

CO_2

. Des alvéoles se forment alors au sein de la pâte qui se solidifie en une structure " aérienne " et dilatée : c'est la " levée ".

Q28. On utilise un sachet de 15 g de levure. Calculer les masses

m_d

Na_2 H_2 P_2 O_7

m_b

NaHCO_3

contenues dans le sachet pour assurer la stœchiométrie de la réaction (1).

Q29. Quel volume de

CO_2

un sachet de levure peut-il libérer sous une pression égale à 1 bar et une température égale à

170^\circC

si on suppose totale la réaction (1) et si on assimile le gaz à un gaz parfait?

Il est aussi bien connu des amateurs pâtissiers que le bicarbonate de sodium seul peut être utilisé comme poudre à lever, mais qu'il donne un goût amer aux pâtisseries en raison du caractère basique de l'ion carbonate formé. La formulation combinée d'un sachet de levure en bicarbonate et en dihydrogénodiphosphate évite cet inconvénient en permettant des valeurs de pH modérément basiques. On se propose de vérifier ce point.

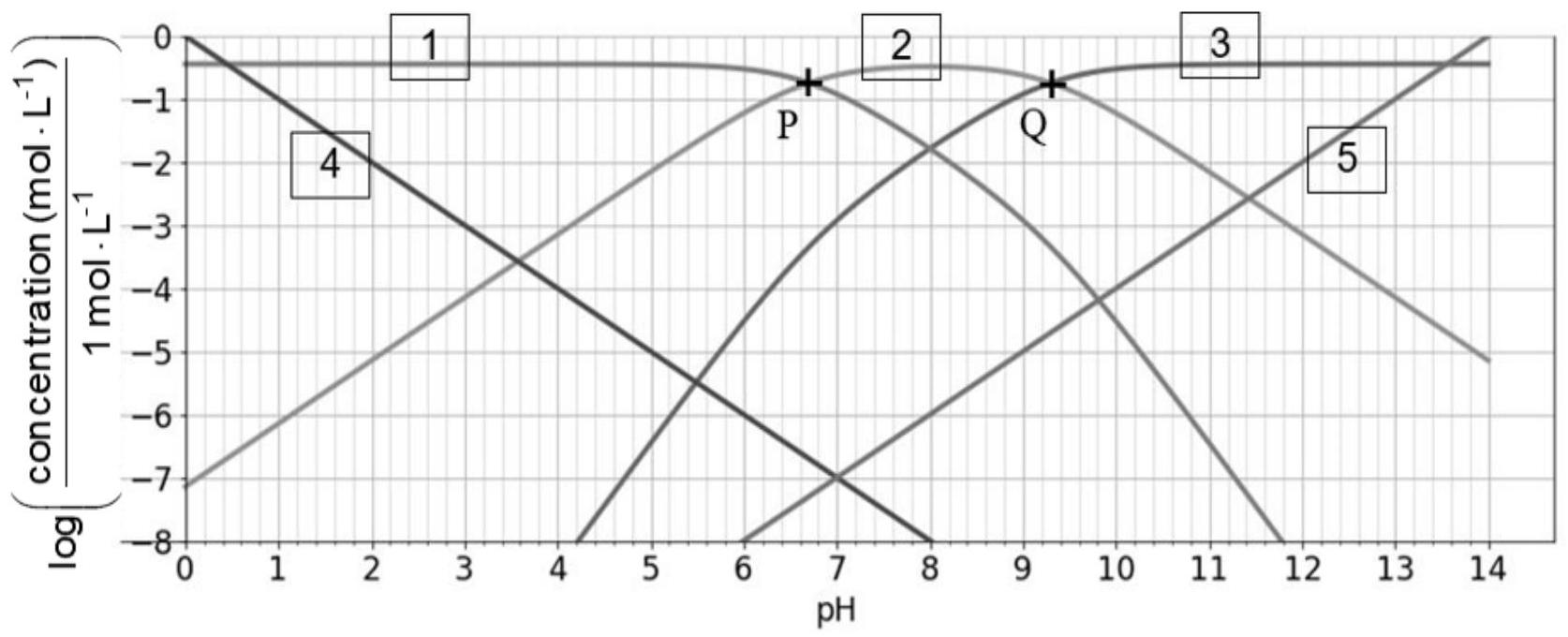

Le diagramme simulé figure 8 représente le logarithme décimal des concentrations des espèces

H_3 O^+, OH^-, H_2 P_2 O_7^(2 -), HP_2 O_7^(3 -)

P_2 O_7^(4 -)

en fonction du pH , dans une solution de concentration totale

C_p

en espèces phosphorées. La valeur numérique de

C_p

a été choisie pour correspondre à la situation de la question Q31.

Figure 8 - Diagramme pour les espèces

H_3 O^+, OH^-, H_2 P_2 O_7^(2 -), HP_2 O_7^(3 -)

P_2 O_7^(4 -)

Q30. a) Pour chaque numéro de courbe de la figure 8, attribuer l'espèce correspondante.
b) Déterminer

C_p

par lecture sur le diagramme.
c) Expliquer à quelles valeurs théoriques correspondent les abscisses des points

P

Q

Q31. On réalise l'expérience suivante : un sachet de 15 g de levure est dissous dans 100 mL d'eau. On chauffe pour rendre la réaction (1) totale. Après retour à température ambiante et en négligeant la quantité de

CO_2

dissous restant en solution après dégazage dans l'air, trouver, par lecture en figure 8, le pH de la solution finale obtenue, sachant que, dans cette hypothèse, le pH est déterminé par la seule réaction d'équilibre (a) suivante :

2HP_2 O_7^(3 -)⇄H_2 P_2 O_7^(2 -) + P_2 O_7^(4 -) (a)

Partie V - Bronzage sur les plages de la Côte d'Argent et protection solaire

V. 1 - La pénétration des rayonnements dans la peau

On dispose en figure 9 d'une illustration de la pénétration différenciée des rayonnements ultraviolets (UVA, UVB et UVC) et infrarouges dans les trois couches constitutives de la peau. Des informations sur ces rayonnements sont données dans le document 1.

Figure 9 - Illustration de la pénétration du rayonnement solaire dans la peau (https://www.newpharma.fr/cnt/art/186/rayons-uv-uva-uvb-et-uvc-la-difference.html)

*Les UVA (320 à 400 nm )

Ils représentent environ

95%

des radiations UV qui atteignent la surface de notre planète. Ils pénètrent le derme en activant la mélanine présente dans notre peau, ce qui la fait bronzer. Mais dans la durée, ils provoquent aussi une altération moléculaire du derme du fait des radicaux libres qu'ils produisent, ce qui les rend responsables du photo-vieillissement et de cancers de la peau.

*Les UVB (290 à 320 nm )

Ils représentent

5%

des rayons UV qui atteignent la surface de la Terre. Ils pénètrent seulement l'épiderme mais sont plus dommageables que les UVA. Ils sont responsables des coups de soleil.

*Les UVC (100 à 280 nm )

Les UVC sont intégralement absorbés par la couche d'ozone et n'atteignent pas la surface de la Terre, où ils rendraient la vie impossible.

*Les infrarouges ( 800 à 2000 nm )

Leurs grandes longueurs d'onde leur permettent d'atteindre les couches les plus profondes de la peau, mais ils sont beaucoup moins nocifs que les ultraviolets.

Document 1 - Informations sur les rayonnements UV et infrarouges

Afin d'étudier la pénétration cutanée des rayonnements UV, on propose un modèle sommaire dans lequel les propriétés de conduction électrique des différentes couches de la peau sont décrites par un milieu conducteur ohmique unique, de conductivité électrique

γ

uniforme, réelle et indépendante de la longueur d'onde, de permittivité diélectrique

ε_0

et de perméabilité magnétique

μ_0

, égales à celles du vide. Un point

M

de l'espace est repéré par ses coordonnées cartésiennes
(

x, y, z

) dans le repère cartésien (

O; u⃗_x, u⃗_y, u⃗_z

), avec

O

un point à l'interface air/conducteur,

u⃗_z

le vecteur unitaire normal au plan de l'interface et dirigé de l'air vers le conducteur, ce dernier occupant le demi-espace

z > 0

On note

c = 1/\sqrt(ε_0 μ_0), E⃗(M, t)

B⃗(M, t)

les champs électrique et magnétique de l'onde électromagnétique présente dans le conducteur.

Q32. Écrire les équations de Maxwell dans le conducteur dans l'hypothèse d'un milieu localement neutre et à courant de déplacement négligeable devant le courant de conduction.

Q33. Établir l'équation aux dérivées partielles vérifiée par le champ

E⃗

. On rappelle que

rot^(\to-)(rot^(\to-)E⃗) = grad^(\to-)(divE⃗) - ΔE⃗

, où

Δ

est l'opérateur laplacien vectoriel.

Soit

E⃗_-(M, t) = E_0 u\to_x e^(i(ωt - k⃗_- \cdot OM^-))

la représentation complexe du champ électrique en un point

M

de la peau. Dans cette expression,

i^2 = - 1, E_0

ω

sont des constantes réelles strictement positives et

k⃗_- = k_-u\to_z

est le vecteur d'onde complexe, avec

k_-

une constante complexe.

Q34. a) Préciser la direction de propagation et la polarisation de l'onde.
b) Exprimer

k_-^2

en fonction de

μ_0, c, γ

et de la longueur d'onde dans le vide

λ = (2πc)/ω

. En déduire, en justifiant, l'expression de

k_-

qui convient.
c) Faire apparaître une longueur caractéristique

δ

d'évolution de l'amplitude de

E⃗

. Quel nom donne-t-on à

δ

Q35. Expliquer si ce modèle semble conforme à la pénétration différenciée des rayonnements illustrée en figure 9.

V. 2 - Les filtres solaires inorganiques

Des pigments à structure nano-particulaire, tels que le dioxyde de titane

TiO_2

ou l'oxyde de zinc ZnO , sont utilisés comme filtres inorganiques anti UV dans les crèmes solaires.
Le dioxyde de titane existe sous trois formes cristallographiques : l'anatase, la brookite et le rutile, de masses volumiques respectives

3880 kg \cdot m^(- 3), 4120 kg \cdot m^(- 3)

4260 kg \cdot m^(- 3)

On fait l'analyse cristallographique d'un échantillon de dioxyde de titane entrant dans la composition d'une crème solaire. Une expérience de diffraction de rayons

X

a permis de déterminer que la structure cristalline correspond à la maille parallélépipédique représentée en figure 10, avec pour paramètres de maille

a = 459pm

b = 296pm

(on rappelle que

1pm = 10^(- 12) m

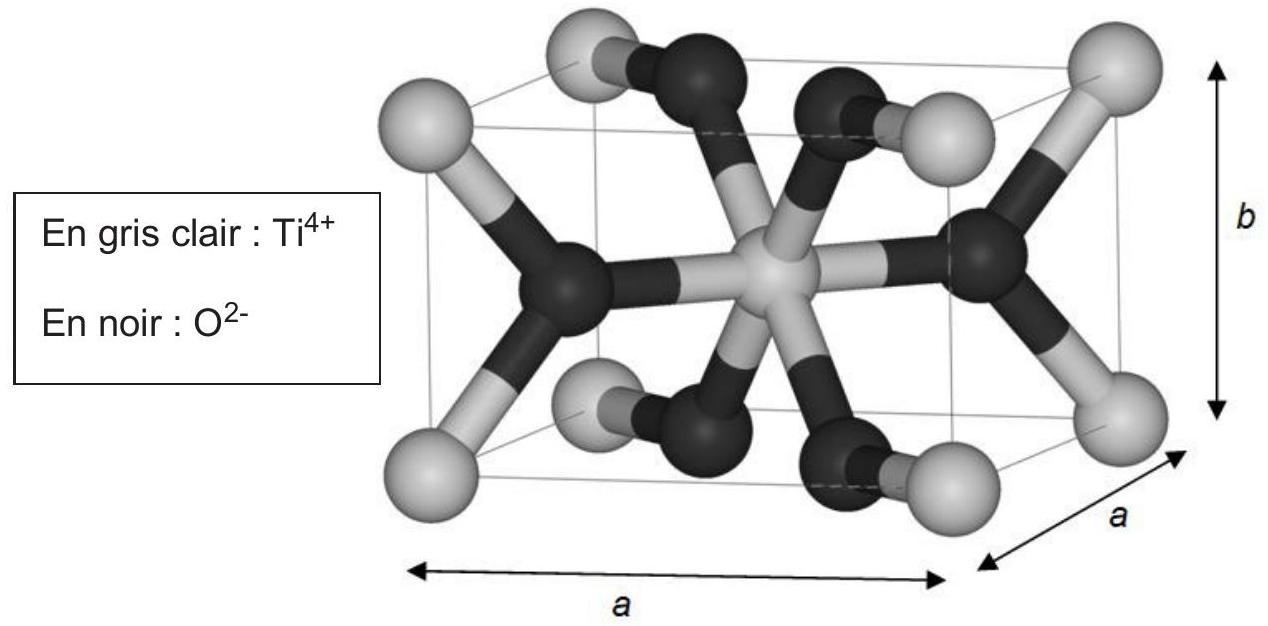

Figure 10 - Maille parallélépipédique d'une forme cristallographique de

TiO_2

Q36. Combien de motifs

TiO_2

la maille représentée contient-elle?
Q37. Identifier la forme cristallographique de cet échantillon parmi les trois formes proposées. On rappelle la valeur du nombre d'Avogadro :

N_A = 6, 02 \cdot 10^(23) mol^(- 1)

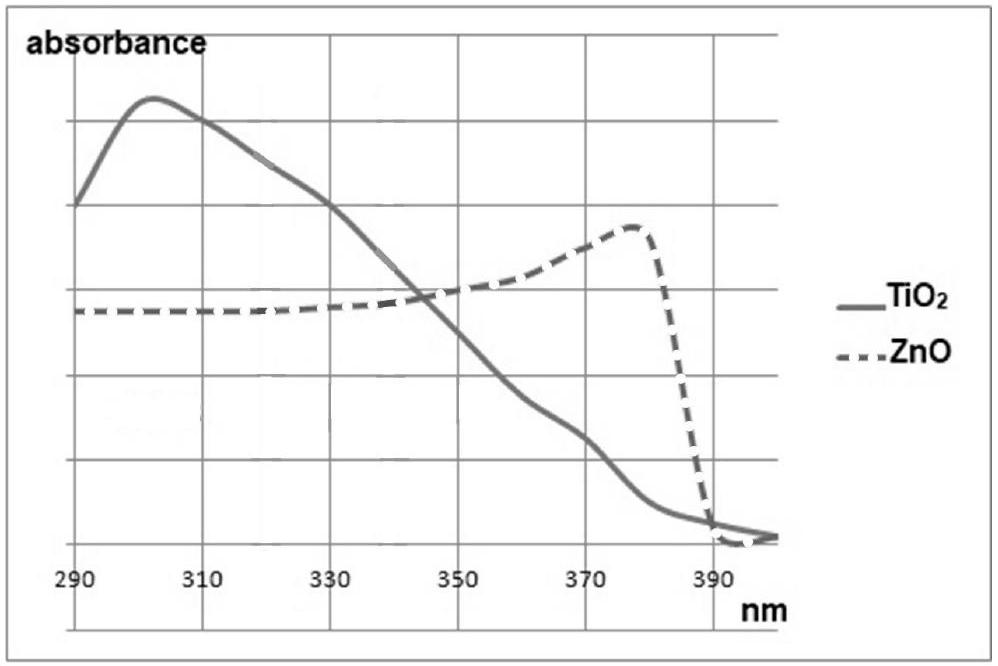

Q38. La figure 11 donne les courbes d'absorbance de

TiO_2

et de ZnO en fonction de la longueur d'onde pour des tailles de particules de l'ordre de 100 nm .
Expliquer les formulations combinées en

TiO_2

et en ZnO des crèmes solaires.

Figure 11 - Absorbance de

TiO_2

et de ZnO en fonction de la longueur d'onde

V. 3 - Des anti-oxydants dans les crèmes solaires

Données :

Couple d'oxydoréduction	$C_6 H_6 O_6/C_6 H_8 O_6$	$I_2/I^-$	$S_4 O_6^(2 -)/S_2 O_3^(2 -)$
Potentiel standard $E^\circ(enV)$	0,13	0,54	0,08

Un anti-oxydant est une substance réductrice qui défend les cellules contre les molécules instables nommées radicaux libres générées par l'action des rayonnements UV.

La vitamine E (ou

α

-tocophérol, de formule brute

C_(29)H_(50)O_2

) et la vitamine C (ou acide ascorbique, de formule brute

C_6 H_8 O_6

) sont de puissants antioxydants : en neutralisant les radicaux libres, ces molécules contribuent à protéger la peau d'un vieillissement prématuré et à lutter efficacement contre l'apparition de mélanomes.

On propose d'étudier le titrage iodométrique de l'acide ascorbique contenu dans une poudre (p) intervenant comme matière première dans la fabrication d'une crème solaire.

Pour ce faire, on prépare les trois solutions ci-dessous :

une solution (a) obtenue par dissolution de 500 mg de (p) dans 100 mL d'eau ;
une solution (i) obtenue par dissolution de $1, 250 g$ de cristaux de diiode dans 100 mL d'eau ;
une solution ( t ) obtenue par dissolution de $1, 500 g$ de cristaux de thiosulfate de sodium $Na_2 S_2 O_3$ dans 100 mL d'eau.

Dans un erlenmeyer, on introduit un volume

V_a = 20, 0 mL

de solution (a). On note

n_a

la quantité d'acide ascorbique inconnue contenue dans ce prélèvement. On verse ensuite un volume

V_i = 30, 0 mL

de solution (i).

L'erlenmeyer est bouché, le mélange est agité puis laissé au repos pendant 15 min .
On dose ensuite le diiode en excès par la solution (t). Le volume obtenu à l'équivalence est égal à

V_t = 19, 4 mL

Q39. Calculer les concentrations en quantité de matière

C_i

C_t

des solutions (i) et (t) en diiode et en ion thiosulfate

S_2 O_3^(2 -)

Q40. Écrire l'équation bilan de la réaction (supposée totale) se produisant dans l'erlenmeyer avant l'étape de dosage, puis écrire l'équation bilan de la réaction de dosage.

Q41. Exprimer

n_a

en fonction de

C_i, V_i, C_t

et de

V_t

Q42. Déterminer le degré de pureté de (p) défini par la fraction massique de (p) en acide ascorbique.

Questions fréquentes

4 questions

Quels chapitres tombent dans le sujet CCINP Physique-Chimie MP 2024 ?

Le potentiel chimique, les changements d'état et la thermochimie, la mécanique du solide, la chimie des solutions, l'électromagnétisme, la cristallographie et l'oxydoréduction, en référence aux programmes de MPSI et de MP.

Quelle est la moyenne du CCINP Physique-Chimie MP 2024 ?

Le rapport indique une moyenne de 9,80 avec un écart-type de 3,84.

Quelles erreurs le jury a-t-il relevées au CCINP Physique-Chimie MP 2024 ?

Des diagrammes (P,T) faux, un théorème du moment cinétique appliqué sans rigueur, des constantes d'équilibre mal écrites, l'ignorance du courant de déplacement et un décompte des motifs erroné en cristallographie.

Les parties du sujet CCINP Physique-Chimie MP 2024 sont-elles indépendantes ?

Oui, les cinq parties sont indépendantes, ce qui permet de commencer par les thèmes les mieux maîtrisés.

Pas de description pour le moment

Commentaires• CCINP Physique Chimie MP 2024

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

L'épreuve en chiffres

Ce qu'a observé le jury

Les erreurs les plus sanctionnées

Ce qui a été bien réussi

Conseils du jury

Corrigé détaillé

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

PHYSIQUE - CHIMIE

RAPPEL DES CONSIGNES

Bienvenue dans les Landes! Sa forêt, ses traditions, ses plages

Partie I - Les besoins en eau du pin maritime (ou pin des Landes)

Mouvements d'eau dans un végétal, potentiel hydrique et analogie électrocinétique

Partie II - Gemmage en forêt landaise et distillation de la résine de pin

II. 1 - Obtention d'essence de térébenthine par hydrodistillation

II. 2 - Obtention d'un antiseptique vétérinaire à partir de térébenthine et de diiode

Données numériques (supposées indépendantes de la température)

Partie III - La marche du berger landais sur échasses

Phase de double contact

Phase d'oscillation gauche

Appuis au sol et définition du pas

III. 1 - Étude de la phase d'oscillation gauche

III. 2 - Étude de la phase de double contact

III. 3 - Coût énergétique et pas optimal de la marche ordinaire

III. 4 - Pas optimal avec des échasses

Partie IV - La préparation du pastis landais

Données à 25^∘C :

Partie V - Bronzage sur les plages de la Côte d'Argent et protection solaire

V. 1 - La pénétration des rayonnements dans la peau

*Les UVA (320 à 400 nm )

*Les UVB (290 à 320 nm )

*Les UVC (100 à 280 nm )

*Les infrarouges ( 800 à 2000 nm )

Document 1 - Informations sur les rayonnements UV et infrarouges

V. 2 - Les filtres solaires inorganiques

V. 3 - Des anti-oxydants dans les crèmes solaires

Questions fréquentes

Quels chapitres tombent dans le sujet CCINP Physique-Chimie MP 2024 ?

Quelle est la moyenne du CCINP Physique-Chimie MP 2024 ?

Quelles erreurs le jury a-t-il relevées au CCINP Physique-Chimie MP 2024 ?

Les parties du sujet CCINP Physique-Chimie MP 2024 sont-elles indépendantes ?

Commentaires• CCINP Physique Chimie MP 2024

Commentaires• CCINP Physique Chimie MP 2024

Données à $25^\circC$ :
