Présentation du sujet

Difficulté moyenne
Acoustique de la clarinette et du saxophone soprano, physique du four à micro-ondes (magnétron, cavité résonante, guide d'onde)
Afficher ou masquer la section

L'épreuve comporte deux problèmes indépendants. Le premier établit l'équation de propagation d'une onde sonore dans un tube de section variable, puis étudie les ondes stationnaires dans une clarinette (tube cylindrique) et dans un saxophone soprano (tube conique). Le second étudie le mouvement des électrons dans un magnétron, les résonances d'une ligne LC refermée sur elle-même et la propagation dans un guide d'onde rectangulaire.

  1. 1Problème A : équation de propagation dans un tube (A.1 à A.10)Bilan de masse sur un système ouvert, équation d'Euler, équation de propagation et vitesse du son.
  2. 2Problème A : ondes stationnaires dans la clarinette et le saxophone (A.11 à A.23)Modes propres d'un tube cylindrique et d'un tube conique, fréquences admissibles, gamme tempérée et rôle des clés.
  3. 3Problème B : le magnétron (B.1 à B.8)Mouvement d'un électron dans des champs électrique et magnétique, coordonnées polaires, énergie mécanique et champ magnétique de coupure.
  4. 4Problème B : cavité résonante (B.9 à B.12)Ligne de cellules LC refermée sur elle-même, déphasage entre cellules et pulsations de résonance.
  5. 5Problème B : guide d'onde (B.13 à B.24)Équation de propagation, conditions aux limites sur un conducteur parfait, modes TE, fréquence de coupure et modes propagés à 2450 MHz.

Difficulté moyenne. Le jury décrit des problèmes bien guidés, avec une difficulté croissante au sein de chaque partie, qui ont bien classé les candidats.

Ce qu'a observé le jury

6 erreurs relevées
Démonstrations malhonnêtes · Unités et ordre de grandeur de la vitesse du son · Lecture de l'énoncé et trigonométrie
Afficher ou masquer la section

Les deux problèmes, bien guidés, ont permis de bien classer les candidats : les meilleurs ont traité presque tout, les plus faibles sont restés bloqués sur les premières questions de cours. Une part non négligeable des points portait sur la présentation. Le jury salue de nombreuses copies soignées mais déplore beaucoup de maladresses dans les calculs élémentaires.

Les erreurs les plus sanctionnées

  1. 1
    Démonstrations malhonnêtesA.3, A.7

    Retrouver de force une équation donnée par l'énoncé a été pénalisé.

  2. 2
    Unités et ordre de grandeur de la vitesse du sonA.10

    La masse molaire de l'air, donnée en g/mol, devait être convertie en kg/mol.

    « Beaucoup de candidats ont obtenu un résultat faux (10 m/s), sans aucun commentaire. »
  3. 3
    Lecture de l'énoncé et trigonométrieA.12, A.16

    Pression et surpression sont confondues en A.12 ; en A.16, cos(α) = 0 donne α = (2p + 1)π/2, d'où des multiples impairs du fondamental pour la clarinette.

    « confusion entre pression et surpression (bien lire l'énoncé !) »
  4. 4
    Géométrie élémentaire du tube coniqueA.19

    La section varie comme le carré du rayon, lui-même proportionnel à x.

    « beaucoup d'erreurs pour cette question de géométrie élémentaire. »
  5. 5
    Énergie potentielle et circuit LCB.7, B.9

    L'énergie potentielle d'une charge q au potentiel V est qV. En B.9, la relation de Millmann était adaptée ; la loi des nœuds et les diviseurs de tension sur un pont chargé menaient à des équations fausses.

    « rappelons que l'énergie potentielle d'une charge q placée dans un potentiel V vaut qV ! »
  6. 6
    Conditions aux limites dans le guideB.14, B.15

    Sont continues la composante tangentielle de E et la composante normale de B. La nullité des dérivées de B à la surface devait être justifiée.

    « ce n'est pas parce que le champ B est nul à la surface que la dérivée est nulle ! »

Ce qui a été bien réussi

  • Beaucoup de copies sont soignées et bien présentées.
  • Les meilleurs candidats ont répondu à presque toutes les questions.

Conseils du jury

  • Encadrer les résultats, souligner les applications numériques et soigner l'écriture et l'orthographe.
  • Éviter de grappiller des points au hasard du sujet.
  • Discuter l'ordre de grandeur des termes convectifs et diffusifs dans l'équation d'Euler (A.4).
  • Commenter un résultat numérique aberrant plutôt que le laisser sans remarque.
  • Employer le terme d'onde évanescente quand l'onde ne peut pas se propager (B.20).

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

PHYSIQUE 1

Durée : 4 heures

Les calculatrices sont autorisées

Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.
Les candidats doivent respecter les notations des énoncés et préciser, dans chaque cas, la numérotation de la question traitée.

Le sujet comporte 9 pages

PROBLEME A : CLARINETTE ET SAXOPHONE SOPRANO

Aucune connaissance musicale n'est requise pour traiter ce problème.
Dans tout ce problème, R = 8, 31 J ⋅ K^(− 1) ⋅ mol^(− 1) représente la constante des gaz parfaits.
La clarinette a été créée vers 1700 par Johann Christophe Denner à Nuremberg. La clarinette en Si bémol en est le modèle le plus commun (figure 1). Le tube de la clarinette est modélisé par un cylindre de longueur L_(cla), fermé du côté de l'embouchure (à gauche) et ouvert du côté du pavillon (à droite). Il s'agit d'une approximation grossière qui a le mérite de préserver les caractéristiques physiques les plus importantes. En réalité, le tube de la clarinette n'est pas à section constante et le traitement mathématique est alors beaucoup plus compliqué...

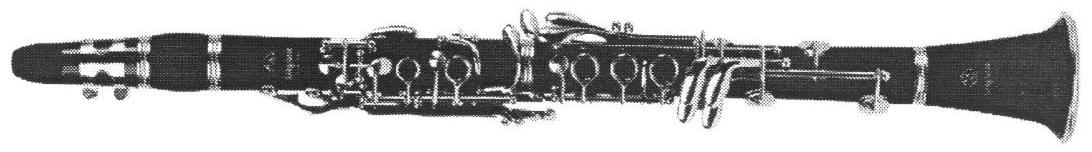

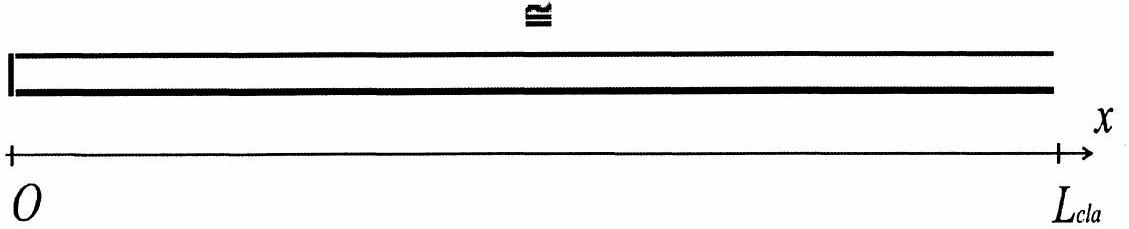

Figure 1:
clarinette et son
modèle de tuyau cylindrique
Le saxophone a été breveté en 1846 par Adolphe Sax, en Belgique. Parmi les modèles utilisés aujourd'hui, on trouve le saxophone soprano en Si bémol (figure 2). Le saxophone est ouvert du côté du pavillon (à droite), mais il est quasiment fermé de l'autre coté (à gauche). Le tube du saxophone est approximativement conique. Nous allons modéliser le tube du saxophone soprano par un simple tuyau conique de longueur un peu plus grande que celle de la clarinette (soit L_(sax) ) et d'angle au sommet α.

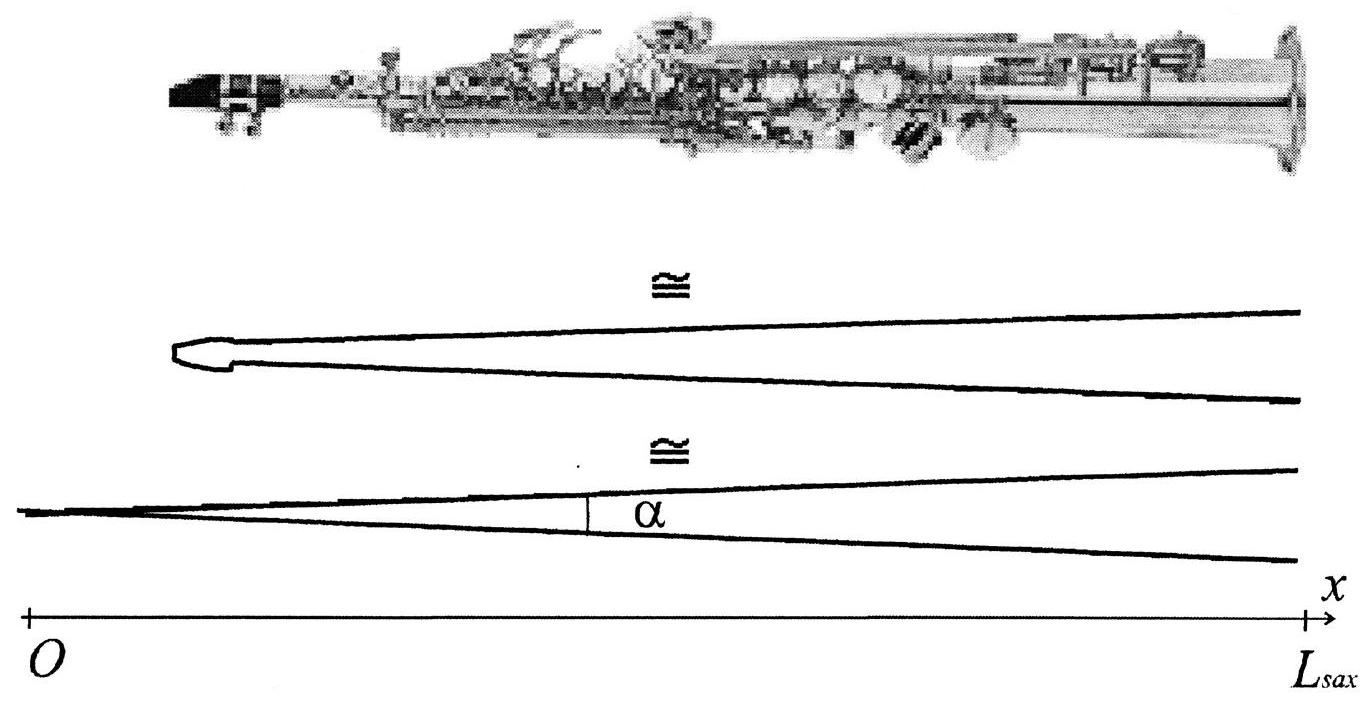

Figure 2: saxophone soprano et son modèle de tuyau conique

EQUATION DE PROPAGATION D'UNE ONDE SONORE DANS UN TUBE

On considère un tube indéformable de longueur L, d'axe de révolution ( Ox ) rempli d'air, supposé être un gaz parfait à la température moyenne ambiante T_0 et à la pression P_0. Soit ρ_0 la masse volumique moyenne de cet air. La section transverse du tube est une fonction de l'abscisse x : soit S(x) cette section (figure 3).

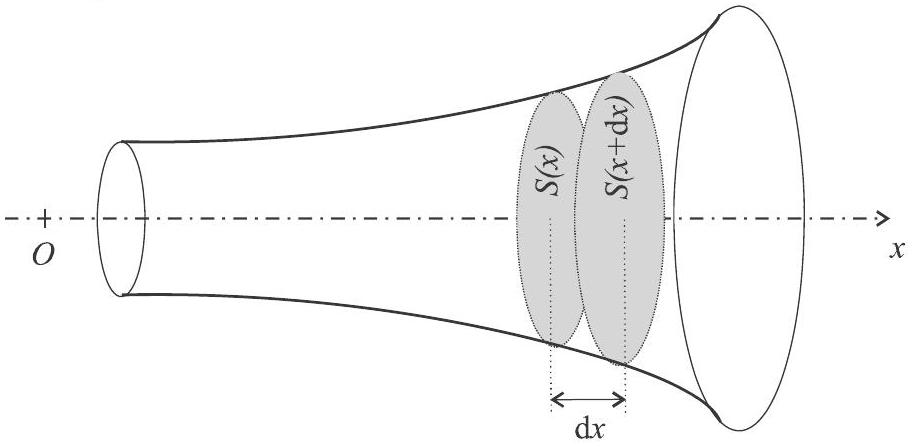

Figure 3 : Petite tranche d'air dans un tube acoustique de section variable
En présence de l'onde sonore, le champ de vitesse de l'air est le suivant: u⃗(x, t) = u(x, t)e⃗_x où u(x, t) est faible.
On note ρ(x, t) la masse volumique de l'air à l'instant t et à l'abscisse x.
On supposera qu'en présence de l'onde sonore, la masse volumique de l'air s'écrit ρ(x, t) = ρ_0 + μ(x, t) où μ(x, t)≪ρ_0 et que la pression de l'air s'écrit P(x, t) = P_0 + p(x, t) avec p(x, t)≪P_0.

Bilan de masse sur un système ouvert

On s'intéresse à l'air compris entre les sections d'abscisses x et x + dx. Ce système est ouvert.
A. 1 Exprimer la masse dm(t) de ce système à l'instant t en fonction de S(x) notamment. Même question pour l'instant t + dt.
A. 2 Exprimer la masse δm_e de fluide entrant dans le système pendant la durée dt en fonction de ρ(x, t), S(x) et u(x, t). Exprimer aussi la masse δm_s de fluide sortant du système pendant la même durée.
A. 3 En se limitant à des termes du premier ordre, montrer que l'on obtient l'équation de conservation de la masse suivante : S(x)(∂ρ)/(∂t) + ρ_0(∂(Su))/(∂x) = 0.

Equation du mouvement

On rappelle l'équation d'Euler régissant la dynamique des fluides parfaits :
ρ((∂u⃗)/(∂t) + (u⃗ ⋅ grad^(→−))u⃗) = − grad^(→−)P
A. 4 On appelle τ la durée caractéristique de variation temporelle de la vitesse, L la distance caractéristique de variation spatiale de la vitesse et U l'ordre de grandeur caractéristique de la vitesse particulaire. A quelle condition sur U peut-on négliger le terme (u⃗ ⋅ grad ^(→−))u⃗ devant le terme (∂u⃗)/(∂t) ?
A. 5 A l'aide d'un développement limité à l'ordre 1 , exprimer la quantité ρ_0(∂u)/(∂t) en fonction de (∂p(x, t))/(∂x).
A. 6 On rappelle que le coefficient de compressibilité isentropique χ_s est égal à 1/ρ((∂ρ)/(∂P))_s. Toujours à l'aide d'un développement limité à l'ordre 1 , établir une relation entre μ(x, t), χ_s, ρ_0 et p(x, t).

Equations de propagation

A. 7 En combinant les résultats de A.3, A. 5 et A.6, montrer que :
(∂^2 p(x, t))/(∂t^2) = c^2((∂^2 p(x, t))/(∂x^2) + (1/(S(x))(dS)/(dx))(∂p(x, t))/(∂x)) (équation E1); (∂^2 u(x, t))/(∂t^2) = c^2((∂^2 u(x, t))/(∂x^2) + (1/(S(x))(dS)/(dx))(∂u(x, t))/(∂x) + d/(dx)(1/(S(x))(dS)/(dx)) ⋅ u(x, t))
Préciser l'expression de la constante c en fonction de ρ_0 et de χ_s.
A. 8 En supposant que l'air est un gaz parfait, exprimer ρ_0 en fonction de la masse molaire de l'air notée M, de la pression P_0, de la température T_0 et de la constante des gaz parfaits R.
A. 9 En supposant que l'air dans le tube subit une transformation isentropique, la loi de Laplace est vérifiée. Rappeler cette loi reliant les grandeurs pression P(x, t) et masse volumique ρ(x, t). On introduira le coefficient d'atomicité γ = C_P/C_V où C_P et C_V sont les capacités thermiques molaires de l'air respectivement à pression constante et à volume constant. Exprimer alors χ_s en fonction de γ et de P_0.
A. 10 Donner alors l'expression de la constante c en fonction de la température T_0, de la masse molaire de l'air M, de la constante des gaz parfaits R et du coefficient γ.
Faire l'application numérique avec M = 29 g ⋅ mol^(− 1), γ = 1, 4 et T_0 correspondant à une température de 20^∘C.

ONDES STATIONNAIRES DANS UNE CLARINETTE

Tous les trous de la clarinette sont bouchés. La clarinette est alors modélisée par un tube cylindrique de section S constante.
A. 11 Que deviennent les équations E1 et E2 obtenues à la question A. 7 dans le cas de la clarinette? Que représente alors la constante c ?
A. 12 Que valent la vitesse u(x, t) en x = 0 et la surpression p(x, t) en x = L_(cla) ?
A. 13 On recherche des solutions stationnaires pour la surpression et la vitesse qui sont donc de la forme p(x, t) = f(x) ⋅ cos(ωt) et u(x, t) = g(x) ⋅ sin(ωt). Montrer que les fonctions f(x) et g(x) doivent être solutions d'une équation différentielle à préciser.
A. 14 On montre alors que la vitesse u(x, t) est une fonction du type u(x, t) = u_1 sin(kx) ⋅ sin(ωt) où u_1 est l'amplitude.
Préciser l'expression de k. Vérifier que la condition limite en x = 0 est vérifiée.
A. 15 Déterminer alors complètement la fonction p(x, t) = f(x) ⋅ cos(ωt) à l'aide des grandeurs ρ_0, u_1 et c (on pourra se servir de la question A.5). En déduire aussi que seules des ondes stationnaires de pulsations bien particulières peuvent exister dans la clarinette.
A. 16 Donner l'expression de la fréquence f_1 du mode fondamental existant dans la clarinette en fonction de c et L_(cla). Donner aussi l'expression de la fréquence du premier harmonique.
A. 17 La musique occidentale est basée sur la gamme tempérée chromatique suivante :
Do Do# Ré Ré# Mi Fa Fa# Sol Sol# La La# Si Do
Quand on passe du premier Do au deuxième Do, on dit qu'on est passé à l'octave (la fréquence de la note émise est multipliée par 2). En admettant qu'entre deux notes consécutives la fréquence est toujours multipliée par le même facteur a, évaluer ce facteur en l'écrivant sous la forme d'une puissance de 2.
A. 18 Sur la clarinette, il existe une clé au niveau du pouce appelée clé de douzième qui permet d'enlever l'émission du mode fondamental, mais qui ne compromet pas l'émission du premier harmonique. Quand tous les trous de la clarinette sont bouchés et que l'on n'active pas la clé au niveau du pouce, on émet un son grave qui correspond à Ré (son réel entendu par une oreille). On active la clé, on émet alors un son plus aigu: par combien est multipliée la fréquence? En déduire la note réelle entendue par une oreille.

ONDES STATIONNAIRES DANS UN SAXOPHONE SOPRANO

Tous les trous du saxophone sont bouchés. Le saxophone soprano est formé par un tube conique de hauteur L_(sax), d'origine O et d'angle au sommet α.
A. 19 Calculer la section S(x) en fonction de x et de α.
A. 20 Montrer alors que l'équation E. 1 obtenue à la question A. 7 s'écrit aussi :
(∂^2 p(x, t))/(∂t^2) = c^2 1/x((∂^2(x ⋅ p(x, t)))/(∂x^2))
A. 21 On effectue le changement de variable suivant: Π(x, t) = x ⋅ p(x, t). Préciser l'équation vérifiée par Π(x, t). Quelles sont les conditions aux limites (en x = 0 puis en x = L_(sax) ) pour Π(x, t) ?
A. 22 On recherche une solution stationnaire pour Π(x, t) sous la forme h(x) ⋅ cos(ωt).
Préciser l'équation vérifiée par h(x).
A partir des conditions aux limites, montrer que h(x) est de la forme h(x) = Esin(kx).
En déduire que seules des ondes stationnaires de pulsations particulières à déterminer peuvent être engendrées dans le saxophone.
A. 23 Tous les trous du saxophone sont bouchés : tout le tube est alors le siège d'une onde stationnaire. Donner l'expression de la fréquence f_1 du mode fondamental existant dans le saxophone soprano en fonction de c et L_(sax). Donner aussi l'expression de la fréquence du premier harmonique. Comparer au cas de la clarinette.
FIN DU PROBLEME A

PROBLEME B : QUELQUES PROPRIETES DU FOUR A MICRO-ONDES

Le Magnétron :

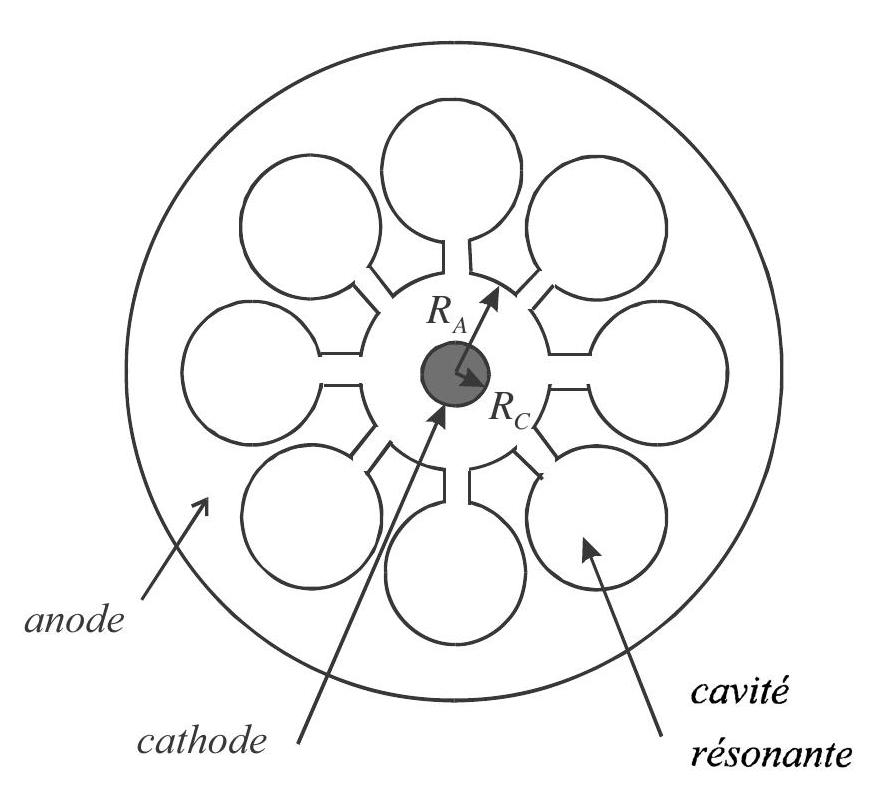

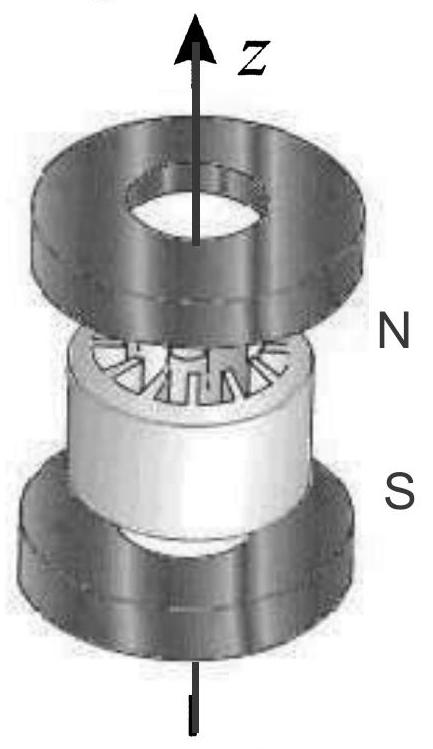

Figure 4 : vue 3D du magnétron et vue de dessus
Figure 4 : vue 3D du magnétron et vue de dessus
Le magnétron est un tube à vide (figure 4) sans grille d'arrêt, avec une cathode centrale, placée au potentiel V_c = 0, chauffée par un filament, et une anode concentrique placée au potentiel V_A dans laquelle sont creusées plusieurs cavités résonantes. Des électrons (de charge (− e) et de masse m ) sont émis par la cathode sans vitesse initiale. Un champ magnétique axial, B⃗ = Be_z^(→−) est créé par deux aimants permanents placés à chaque extrémité du tube. Le parcours (du fait du champ magnétique) des électrons se fait à une fréquence accordée aux cavités résonantes. On travaillera en cordonnées cylindriques (r, θ, z), dans un plan à ordonnée z constante et on négligera les interactions entre les électrons. On note R_A le rayon de l'anode, R_c le rayon de la cathode, et on pose ω_L = 1/2e/mB (pulsation de Larmor).
B. 1 Préciser le signe du potentiel V_A pour pouvoir accélérer les électrons. On admet que le potentiel entre l'anode et la cathode ne dépend que de r : V = V(r). En déduire l'expression du champ électrique, E⃗, en fonction de V(r).
B. 2 Ecrire sous forme vectorielle, l'équation différentielle du mouvement d'une particule de charge q = − e, e > 0 dans les champs E⃗ et B⃗.
B. 3 En partant du vecteur position OM^(→−), démontrer les expressions de la vitesse V⃗ et de l'accélération a⃗ en coordonnées polaires.
B. 4 En déduire les projections de l'équation différentielle de la question B.2 suivant e_r→ et e_θ→.
B. 5 Vérifier que d/(dt)(r^2(dθ)/(dt) − ω_L r^2) = 0.
B. 6 Que vaut (dθ)/(dt) pour r = R_c ? En déduire (dθ)/(dt) en fonction des variables ω_L, r et R_c.
B. 7 Préciser l'énergie mécanique d'un électron en fonction des variables m, v, e et V(r). En déduire ((dr)/(dt))^2 en fonction des variables e, m, r, R_c, ω_L et du potentiel V(r).
B. 8 Si le champ magnétique est trop élevé, les électrons ne parviendront pas jusqu'à l'anode : on dit qu'on a atteint la coupure. Quelle doit être alors la valeur maximale du champ magnétique pour que les électrons atteignent l'anode? On exprimera cette valeur minimale en fonction des variables m, e, R_A, R_c et V_A.

Cavité résonante :

Les cavités du magnétron sont analogues en radiofréquence à un circuit résonant LC. On ne considérera plus ici le faisceau électronique, et on s'intéressera seulement à la propagation sur une ligne électrique. Dans un plan de coupe du magnétron, la cathode est parfaitement circulaire, alors que l'anode est formée de N cavités régulièrement espacées. On peut donner dès lors un schéma équivalent de la ligne en tant que structure périodique comprenant des cavités résonantes identiques et équidistantes.
Le schéma développé en ligne est donné par la figure 5. Les composants (L,C) représentent la cavité résonante et Γ, la capacité séparant l'anode et la cathode:

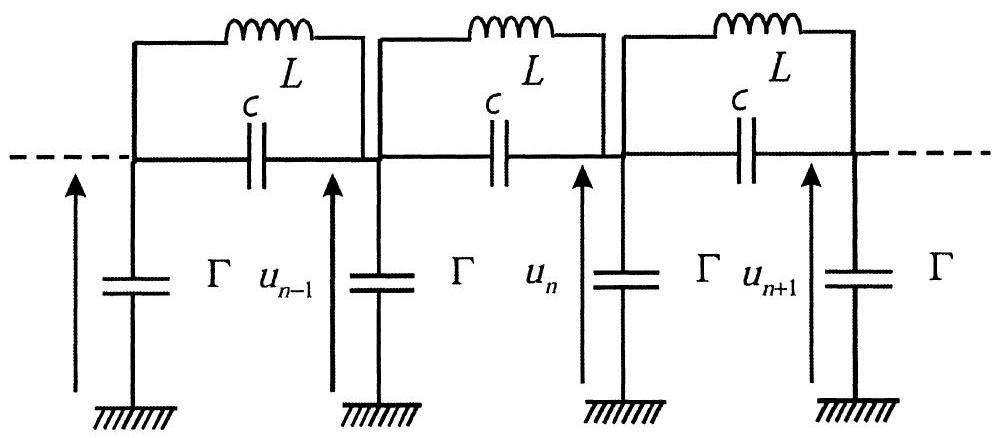

Figure 5 : schéma électrique de la ligne
B. 9 Trouver une relation entre u_n_–, u_(n − 1)_– et u_(n + 1)_–, la pulsation, ω et les valeurs des composants.
B. 10 On cherche une solution de la forme u_n_– = u_0_–exp(j(ωt + nφ)), où j est le nombre imaginaire pur tel que j^2 = − 1 et où n ∈ [1, N]. En déduire le cosinus du déphasage φ entre deux résonateurs sous la forme cos(φ) = 1 − f(ω, L, C, Γ).
B. 11 Compte tenu que la ligne circulaire est refermée sur elle-même, en déduire une condition sur φ en fonction de N et d'un entier, p. Préciser les valeurs prises par p donnant des solutions distinctes.
B. 12 En déduire les pulsations de résonance, ω_p.

Guide d'onde :

Un guide d'onde permet de guider les ondes vers la cavité du four. On considère un guide de section rectangulaire ab avec a < b (figure 6) dont la paroi est supposée parfaitement conductrice.

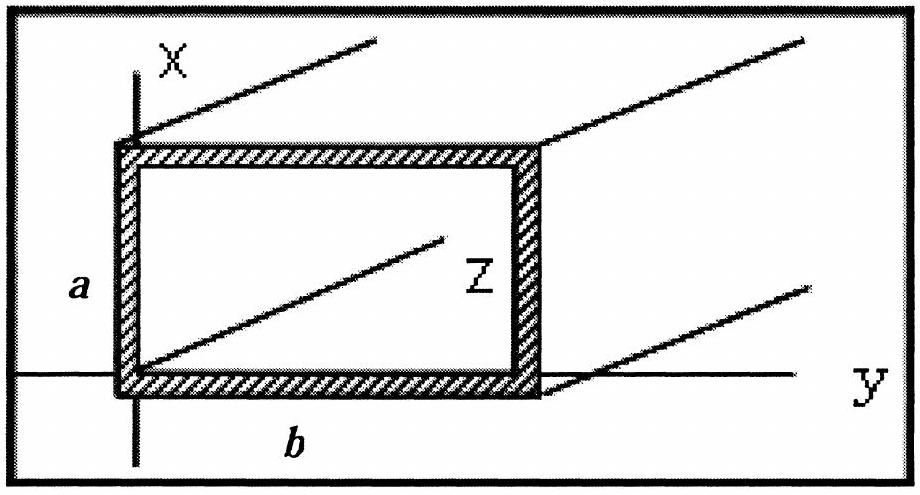

Figure 6 : guide d'onde
On rappelle les équations de Maxwell dans le vide :
(1) div(E⃗) = 0
(2) rot^(→−)(E⃗) = − (∂B⃗)/(∂t)
(3) div(B⃗) = 0
(4) rot^(→−)(B⃗) = μ_0 ε_0(∂E⃗)/(∂t)
avec μ_0 ε_0 c^2 = 1 et où c est la célérité de la lumière dans le vide.
On rappelle également : rot^(→−)(rot^(→−)(A⃗)) = grad^(→−)(div(A⃗)) − ΔA⃗
B. 13 Etablir l'équation de propagation vérifiée par le champ magnétique B⃗.
B. 14 Rappeler quelles sont les composantes des champs qui sont continues à la surface d'un conducteur.
B. 15 On recherche des solutions décrivant des ondes progressives dans la direction Oz de l'axe du guide. Ces solutions sont du type : E⃗_0(x, y)exp(jωt − jkz) et B⃗_0(x, y)exp(jωt − jkz) où k est le module du vecteur d'onde et j est le nombre imaginaire pur tel que j^2 = − 1.
Ecrire, en les justifiant, les conditions aux limites pour E_z|_(surface), sur la surface du guide pour :
  • (∂B_z)/(∂y)|_(surface) dans les plans y = 0 et y = b
  • (∂B_z)/(∂x)|_(surface) dans les plans x = 0 et x = a.
On note E_(0x)_–(x, y), E_(0y)_–(x, y), E_(0z)_–(x, y), B_(0x)_–(x, y), B_(0y)_–(x, y), B_(0z)_–(x, y), les amplitudes complexes des composantes des champs.
B. 16 On note Δ^((2))f = (∂^2 f)/(∂x^2) + (∂^2 f)/(∂y^2). En déduire Δ^((2))B_(0y)_–, Δ^((2))B_(0x)_– et Δ^((2))B_(0z)_– en fonction de B_(0x)_–, B_(0y)_–, B_(0z)_–, k, ω, ε_0 et μ_0.
B. 17 On étudie maintenant les solutions du type TE (transversale électrique) pour lesquelles E_z(x, y) = 0. Exprimer div(B⃗) = 0 et rot^(→−)(B⃗) ⋅ e_z→ = μ_0 ε_0(∂E⃗)/(∂t) ⋅ e_z→ en fonction de (∂B_(0x))/(∂x), (∂B_(0x))/(∂y), (∂B_(0y))/(∂x), (∂B_(0y))/(∂y), k, B_(0z)_–.
En déduire que Δ^((2))B_(0y)_– = α(∂B_(0z)_–)/(∂y) et Δ^((2))B_(0x)_– = α(∂B_(0z)_–)/(∂x) où α = f(k) que l'on précisera. En déduire à l'aide de B.16, que les composantes complexes du champ magnétique vérifient B_(0x)_– = (jk)/(k^2 − ω^2 ε_0 μ_0)(∂B_(0z)_–)/(∂x) et B_(0y)_– = (jk)/(k^2 − ω^2 ε_0 μ_0)(∂B_(0z))/(∂y).
B. 18 En déduire à partir de rot^(→−)(E⃗) = − (∂B⃗)/(∂t), les composantes du champ électrique E_(0x)_– et E_(0y)_– en fonction des dérivées de B_(0z)_–. Conclure.
B. 19 Une solution de la forme B_(0z)(x, y) = B_(max)cos((nπ)/ax)cos((mπ)/by), où (n, m) ∈ N^(∗2), est recherchée. Vérifier que cette solution satisfait aux conditions aux limites vues en B.15.
B. 20 En déduire l'équation vérifiée par le nombre d'onde k en fonction de a, b, m, n, ω, ε_0, μ_0. En déduire que seules les fréquences supérieures à v_(n, m) peuvent se propager. On précisera v_(n, m). Que se passe-t-il dans le cas contraire?
B. 21 Le four à micro-ondes annonce une fréquence v = 2450MHz. Quelle serait la longueur d'onde dans le vide? On donne la vitesse de la lumière c = 3 × 10^8 m ⋅ s^(− 1)
B. 22 Les dimensions du guide d'onde rectangulaire sont respectivement a = 34 mm et b = 72 mm. Quels sont les modes (n, m) susceptibles de se propager ?
B. 23 Quelle est alors la valeur numérique de k et de la vitesse de phase v_φ ? Commentaire.
B. 24 En déduire les composantes réelles du champ électrique E⃗ et du champ magnétique B⃗ dans ce cas particulier.

Questions fréquentes

4 questions
Sur quoi porte le sujet de physique CCINP PSI 2010 ?
Afficher ou masquer la section

Sur quoi porte le sujet de physique CCINP PSI 2010 ?

Sur l'acoustique de la clarinette et du saxophone soprano (ondes sonores dans un tube), puis sur le four à micro-ondes : magnétron, cavité résonante et guide d'onde rectangulaire.

Quelles erreurs le jury a-t-il relevées en physique CCP PSI 2010 ?

Des démonstrations malhonnêtes, une vitesse du son fausse faute de conversion d'unités, la confusion entre pression et surpression, des erreurs de géométrie élémentaire et des relations de passage mal connues.

Pourquoi la clarinette ne produit-elle que des harmoniques impairs dans le sujet CCINP PSI 2010 ?

Le jury rappelle que cos(α) = 0 implique α = (2p + 1)π/2 : les fréquences admissibles sont des multiples impairs du fondamental. Pour le saxophone, ce sont tous les multiples.

La présentation compte-t-elle en physique CCINP PSI 2010 ?

Oui : une part non négligeable des points portait sur la présentation (résultats encadrés, applications numériques soulignées, écriture et orthographe soignées).
