ÉPREUVE SPÉCIFIQUE-FILIÈRE TSI PHYSIQUE
L'usage des calculatrices programmables et alphanumériques est autorisé sous réserve des dispositions définies dans la circulaire n' 99-018 du 01. 02.99.
Il est rappelé aux candidats qu'il sera tenu compte de la présentation et de la rédaction des copies.
PROBLEME 1: MECANIQUE
L'objet de ce problème consiste à étudier les oscillations d'un système mécanique au
voisinage d'une bifurcation (changement du nombre de positions d'équilibre, de la position
d'équilibre stable...)
voisinage d'une bifurcation (changement du nombre de positions d'équilibre, de la position
d'équilibre stable...)

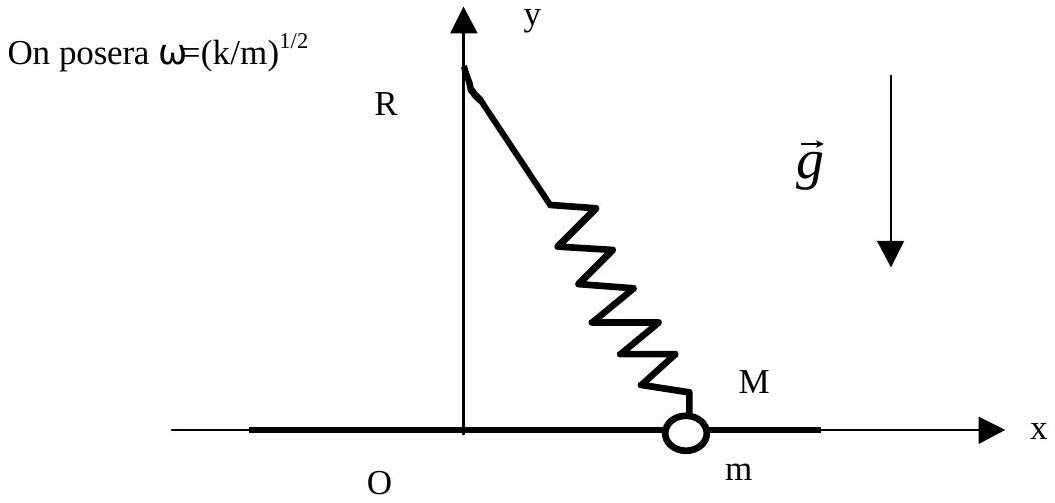

On s'intéresse au système mécanique suivant: un point matériel M de masse m est fixé à l'extrémité d'un ressort de longueur à vide 1. et de constante de raideur k. La masse peut coulisser sans frottement horizontalement sur une tige (figure 1). On repère la position de la masse ni sur cette tige par l'abscisse x dont l'axe est confondu avec la tige, et dont l'origine 0 est située sur la même verticale que le point d'attache R fixe du ressort.
La tige se trouve à une distance 1 du point R :
OR = I .

Figure 1
A. Positions d'équilibre
- Initialement le point matériel M se trouve en 0 et
OR = lo. Décrire qualitativement (aucun calcul n'est demandé) le nombre de positions d'équilibre et la stabilité de celles-ci suivant qu'on rapproche la tige du point R (c'est-à -dire1 < 1 , ) ou qu'on éloigne la tige du point R (soit1 > 1 ,). - On considère maintenant
OR = l (quelconque). Déterminer l'énergie potentielle élastiqueE_p(x) en fonction dek, I, 1 etx . On prendraE_p(O) = O . - Expliquer dans le cas général où l'énergie potentielle
E_p d'un point matériel de masse ni ne dépend que d'un seul paramètre (dans ce problème, il s'agit de x ), quelles sont les conditions surE_p en un point d'équilibre stable. On dessinera l'allure deE_p(x) pour un équilibre stable et un équilibre instable. - Déterminer en utilisant les questions 2 et 3 , les positions d'équilibre x , de la masse m en distinguant les cas
1 > 1_0 et1 < 1_0 . Dans chaque cas, préciser si la position d'équilibre est stable ou non. - Tracer, sur un même graphe,
x_e en fonction de la distanceOR = I . On précisera sur le graphe la nature de l'équilibre (stabilité ou instabilité). Pouvez-vous justifier alors le nom donné à la bifurcation (existant en1 = 1_o ) : bifurcation fourche. - On dit également de cette bifurcation qu'elle est à symétrie brisée: justifier cette propriété.
B. Pulsation autour d'une position d'équilibre stable
On cherche maintenant à déterminer les pulsations des oscillations autour des positions d'équilibre stable.
- En écrivant le principe fondamental de la dynamique appliqué au point matériel de masse ni, montrer que la pulsation s'exprime sous la forme générale:
On pourra écrire la relation fondamentale de la dynamique dans le cas général où la force dérive d'un potentiel
E_p en développant celle-ci à l'ordre 2 en
ε = x − x , au voisinage proche de la position
x = x_e d'équilibre.
2) Pour le système étudié, exprimer maintenantω^2 en fonction de
k, m, 1 et 10 . On distinguera les cas
1 > 1_0 et
1 < 1_0 .
3) Tracerω^2 en fonction de 1.
4) Montrer qu'au voisinage de1 = 1_0 , on peut écrire la pulsation sous là forme:
2) Pour le système étudié, exprimer maintenant
3) Tracer
4) Montrer qu'au voisinage de
Déterminer les exposants, dits critiques,
α et
α^′ ainsi que les coefficients a et
b .
5) On s'intéresse au cas limite où1 = 1_0 . On lâche la masse ni sans vitesse initiale, écartée d'une distance
x(O) = x_0 .
a. Montrer graphiquement que le mouvement est périodique.
b. Par une méthode énergétique, exprimer la vitesse de la masse en fonction deω_s x_0, k, m et
l_0 .
c. Exprimer la période des oscillations en fonction de.ωx_0., l_0 et de l'intégrale
5) On s'intéresse au cas limite où
a. Montrer graphiquement que le mouvement est périodique.
b. Par une méthode énergétique, exprimer la vitesse de la masse en fonction de
c. Exprimer la période des oscillations en fonction de.
dans l'hypothèse où
x_0 est très petit devant.
l_0 .
d. Peut-on dire que cet oscillateur est harmonique?
d. Peut-on dire que cet oscillateur est harmonique?
C. Discussion
- Le point matériel
M est également relié à un autre ressort identique au premier, fixé lui aussi sur
l'axe Oy à une distance 1 de la tige mais symétriquement à R par rapport à l'axe Ox . Qu'estce qui change par rapport à l'étude précédente? - M n'est attaché qu'à un seul ressort, mais la tige Ox n'est pas tout à fait horizontale: elle est inclinée d'un petit angle 0 . Y-a-t-il un terme nouveau dans l'énergie potentielle? Dessiner l'allure de
E_p(x) pour1 < 1_0 dans ce cas. Quelle est la conséquence principale sur les positions d'équilibre? - Proposer une démarche expérimentale pour déterminer les exposants critiques. Leur obtention vous semble-t-elle aisée?
PROBLEME 2: OPTIQUE
On cherche dans ce problème à étudier le passage d'une source ponctuelle à une source large, et notamment le problème de la localisation des franges dans le cas de l'interféromètre de Michelson dans les deux situations: en lame d'air et en coin d'air.
Aucune connaissance sur la théorie de la localisation des franges n'est nécessaire pour faire le problème.
Partie 1: Michelson en lame d'air

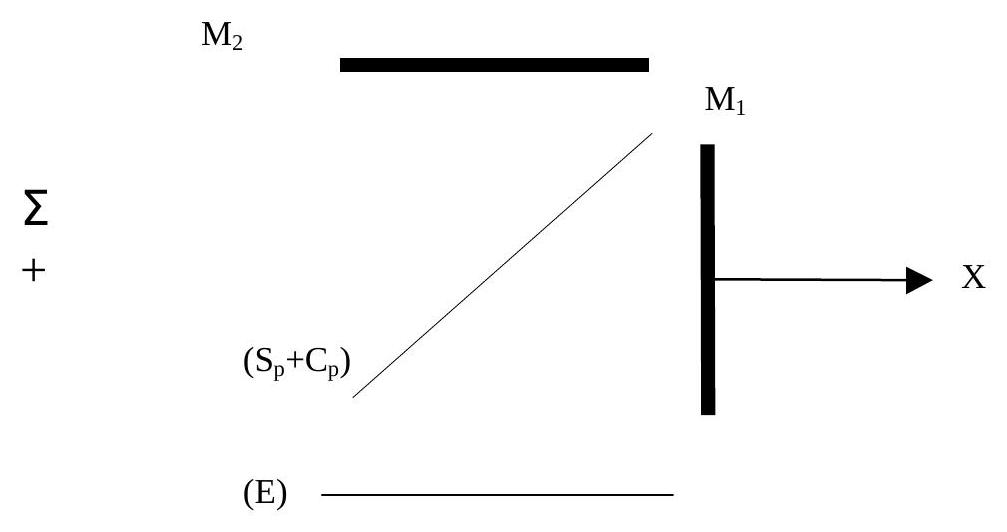

Figure 1: Interféromètre de Michelson en lame d'air
On considère un interféromètre de Michelson dont les miroirs
M_1 et
M_2 sont perpendiculaires. Les deux miroirs sont initialement à égale distance de 'l'ensemble séparatricecompensatrice
(Sp + Cp) . L'interféromètre est éclairé par une source ponctuelle
Σ monochromatique, de longueur d'onde
λ . On place un écran (E) à la "sortie" de l'interféromètre, parallèle au miroir
M_2 ,.
On déplace le miroir
M_1 d'une distance e perpendiculairement à lui-même, selon l'axe des x . (Figure 1)
- a. Montrer l'équivalence du Michelson dans cette configuration avec une lame d'air (Figure 2). [Les échelles de la figure 1 et de la figure 2 ne sont pas les mêmes.]. A quoi correspondent dans le schéma équivalent
M_1 ' et S ? On appelle D la distance entreM_2 et l'écran E (dont on repère la position d'un point M par l'axe OX ), et d la distance entre S etM_2
On suppose que
D et
d sont nettement plus grandes que e.

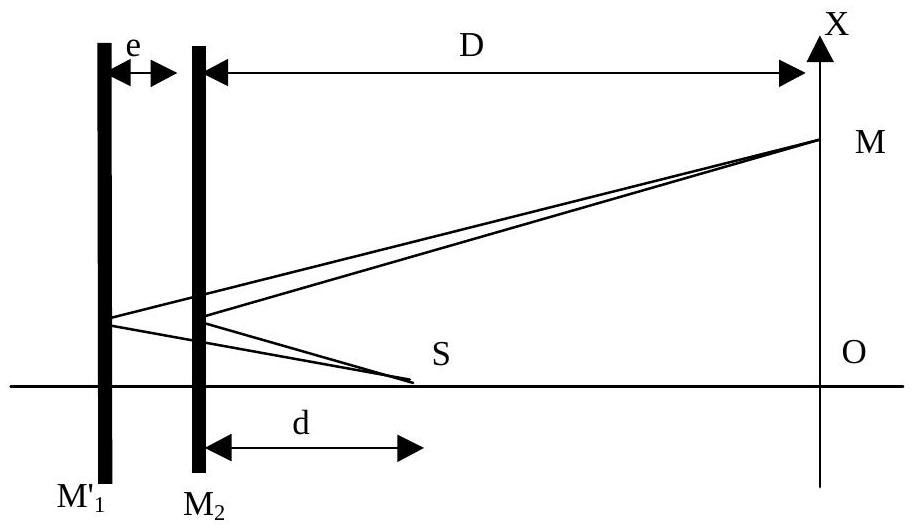

Figure 2: Equivalence en lame d'air
b. Faire un dessin de deux rayons différents issus de la source réelle
Σ et interférant en un point M de (E) à partir de la Figure 1.
Dans la suite de cette partie, on ne raisonnera plus qu'à partir de la lame d'air.
- On cherche à calculer la différence de marche entre les rayons issus de
S (de la Figure 2) et qui interférent en un pointM de (E) tel queOM = X , en se limitant aux rayons peu inclinés sur l'axe OS. Montrer que cette différence de marche est donnée par:
Justifier que les franges sont des anneaux.
3) On suppose, pour simplifier, que2e = p_o λ où
p_o est un entier. Qu'observe-t-on en
O ? Lorsque l'on s'éloigne de O , on observe une alternance d'anneaux sombres et brillants. Quel est l'ordre d'interférence p correspondant à l'anneau brillant numéro m (que l'on exprimera en fonction de
p_o et m )?
3) On suppose, pour simplifier, que
Exprimer le rayon
X_m de cet anneau en fonction de
D, d, λ , e et m . Calculer numériquement
X_m , pour m variant de 0 à 5 (on présentera les résultats sous forme d'un tableau) pour
e = lmm ,
D + d = 1 m et
λ = 0.5μ m . Tracer
X_m en fonction de m . Comment évolue la distance entre deux anneaux successifs?
4) On considère en plus de la sourceS , une autre source
S ' placée à une
R de l'axe
OS au dessus ou en dessous de
S .
S et
S ' émettent de façon incohérente à la même longueur d'onde
λ . On cherche à savoir à quelle condition les interférences sont encore visibles et dans quelle partie de l'espace. On choisit le critère suivant (de façon un peu arbitraire): les interférences sont encore visibles si le décalage entre ces deux systèmes de franges est inférieur à
1/4 d'interfrange. Trouver une condition sur R pour que les m premiers anneaux soient visibles.
5) Montrer que si D tend vers l'infini, on peut remplacer la source ponctuelle du début par une source large (forme d'un disque de rayonR ) sans changer l'allure de la figure d'interférences. Quel est l'intérêt d'utiliser une source étendue à la place d'une source ponctuelle? Comment fait-on pour observer des anneaux à l'infini? Faire un schéma en donnant un maximum d'informations sur les distances, propriétés et qualités des instruments d'optique...
6) On souhaite observer le plus grand nombre d'anneaux possible avec une source étendue: quelle condition cela impose-t-il sur l'angle maximal d'inclinaison des rayons issus deS ? Comment dans la pratique réalise-t-on cette condition?
7)
4) On considère en plus de la source
5) Montrer que si D tend vers l'infini, on peut remplacer la source ponctuelle du début par une source large (forme d'un disque de rayon
6) On souhaite observer le plus grand nombre d'anneaux possible avec une source étendue: quelle condition cela impose-t-il sur l'angle maximal d'inclinaison des rayons issus de
7)
Partie 2: Michelson en coin d'air
On règle maintenant l'interféromètre de Michelson, éclairé par une source ponctuelle
Σ émettant à la longueur d'onde
λ , avec les miroirs
M_1 et
M_2 ne faisant plus un angle droit mais un angle
π/2 − α où
α est angle très faible (Figure 3).

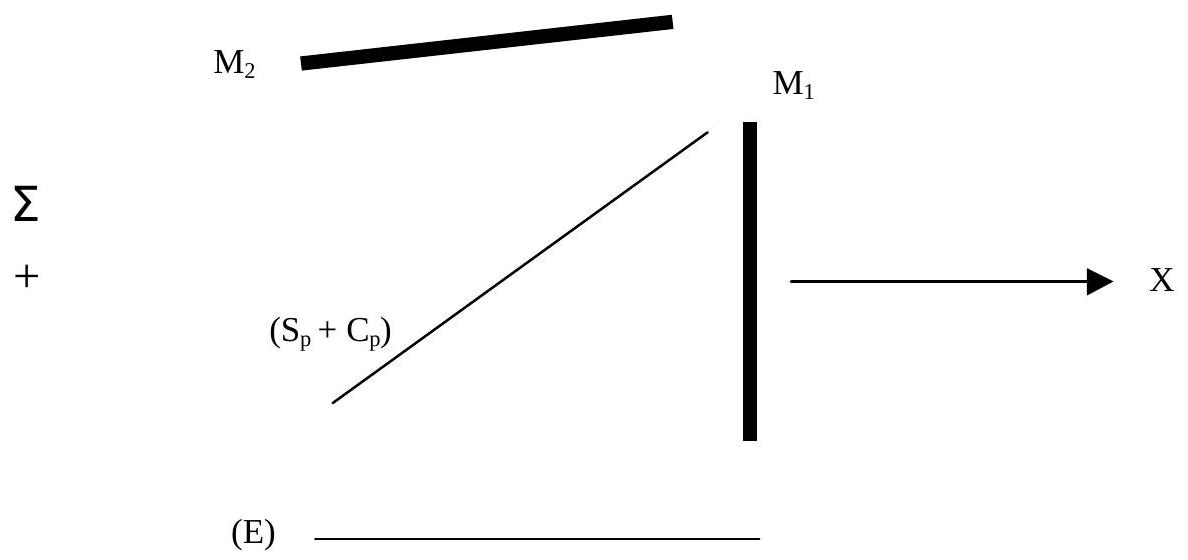

Figure 3: Interféromètre de Michelson en coin d'air
- Montrer que le système considéré est équivalent à un coin d'air (Figure 4). Faire un dessin avec deux rayons issus de E interférant en un point M de l'écran (E) disposé perpendiculairement à
M_1 , à partir de la Figure 3 .
Dans la suite on ne raisonnera plus que sur le coin d'air.

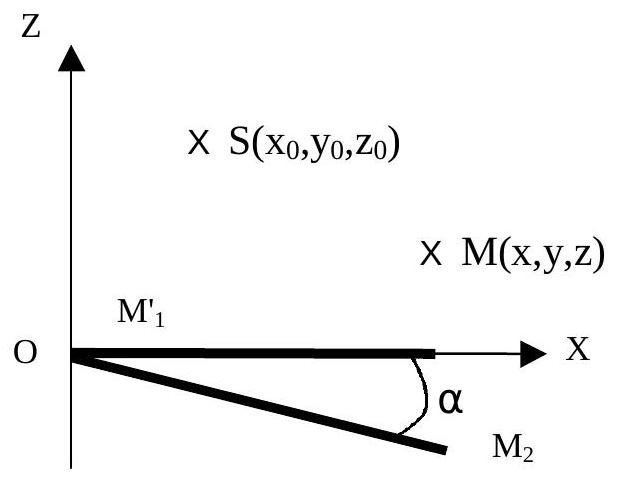

Figure 4: Coin d'air
La source
S (qui a même signification que dans la partie 1) est repérée par ses coordonnées (
x_0, y_0, z_0 ); le point M par ses coordonnées notées (
x, y, z ). Le repère Oxyz est direct.
On fera les hypothèses suivantes: (
x est petit (on assimilera donc
tanx et
sinx à
α et on ne gardera pas les termes en
α d'ordre supérieur ou égal à deux), et
x, x_0, y, y_0 sont très inférieurs à
(z + z_0) .
2) Montrer que les imagesS_1 et
S_2 de
S données respectivement par
M_1^′ et
M_2 ont pour coordonnées (dans le cadre de nos hypothèses):
2) Montrer que les images
- Montrer que la différence de chemin optique entre deux rayons qui interfèrent en
M s'écrit:
δ = S_2 M − S_1 M = 2α(x_0 z + xz_0)/(z + z_0) - On observe les interférences sur un écran (E) parallèle au miroir
M_1 ' à la côte z . Quelle est l'allure des franges? Que vaut l'interfrange? Donner la position de la frange centrale x , définie par un ordre d'interférencesp = δ/λ nul. Dans quel cas l'interfrange est-elle indépendante de la position de l'écran? Quelle est la valeur de l'interfrange dans ce cas? Pouvait-on prévoir ce résultat? - Montrer que si l'on remplace la source ponctuelle par une fente allongée parallèle à l'arête du coin, cela ne modifie pas l'allure des franges précédentes.
- On déplace maintenant cette fente-source parallèlement à elle-même, selon l'axe des x . Est-ce que le système de franges se déplace aussi? En déduire la largeur maximale que peut avoir une fente-source pour que les interférences demeurent visibles dans le plan de E en utilisant le même critère qu'à la question 4 de la partie 1 . On donnera le résultat en fonction de
λ, α, z etz_0 . - En déduire que si (E) est placé au voisinage du coin d'air, on peut observer les franges même avec une source large.
- Comment en pratique observe-t-on les interférences en coin d'air? Faire un schéma et préciser les différentes valeurs entrant en jeu.
Fin de l'énoncé
