Présentation du sujet

Ondes électromagnétiques, oscilloscope cathodique et pince ampèremétrique à induction
Afficher ou masquer la section

Le sujet regroupe trois problèmes indépendants. Le premier étudie la propagation d'une onde électromagnétique plane dans le vide puis sa réflexion sur un conducteur parfait, avec formation d'une onde stationnaire et calcul de la pression de radiation. Le deuxième analyse le fonctionnement d'un oscilloscope cathodique, de l'accélération des électrons à leur déflexion électrostatique. Le troisième étudie le principe d'une pince ampèremétrique à induction, de l'établissement du champ magnétique à sa fonction de transfert.

  1. 1Premier problème, première partie : propagation des ondes électromagnétiques dans le videÉtablir les équations de propagation des champs à partir des équations de Maxwell, étudier la structure d'une onde plane progressive monochromatique et calculer le vecteur de Poynting.
  2. 2Premier problème, deuxième partie : réflexion sur un conducteur parfaitDéterminer le champ réfléchi par un miroir métallique parfaitement conducteur, montrer que l'onde résultante est stationnaire et calculer la pression de radiation exercée sur le conducteur.
  3. 3Deuxième problème, première partie : création et accélération d'un faisceau d'électronsÉtudier l'accélération d'électrons entre une cathode et une anode sous l'effet d'un champ électrique uniforme et déterminer leur vitesse à la sortie du canon à électrons.
  4. 4Deuxième problème, deuxième partie : dispositif de déflexion du faisceauÉtablir la trajectoire parabolique puis rectiligne d'un électron dévié par un champ électrique entre deux plaques, et déterminer la position du spot sur l'écran en fonction de la tension de déflexion.
  5. 5Troisième problème : pince ampèremétrique à inductionDéterminer le champ magnétique créé dans un tore bobiné autour d'un fil parcouru par un courant, en déduire l'auto-inductance et la mutuelle inductance, puis établir la fonction de transfert de la pince en régime sinusoïdal.

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

EPREUVE SPECIFIQUE - FILIERE TSI

PHYSIQUE

Durée : 4 heures
N.B. : Le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

Les calculatrices sont interdites

Le premier problème traite de la propagation des ondes électromagnétiques dans le vide, puis de leur réflexion sur un conducteur parfait.
Le deuxième problème traite de la déflexion électrostatique d'un faisceau d'électrons dans un oscilloscope cathodique.
Le troisième problème aborde le principe de fonctionnement d'une pince ampèremétrique par induction.
Les trois problèmes sont indépendants les uns des autres.

Données numériques et mathématiques utiles aux trois problèmes

Constantes universelles:

  • célérité de la lumière dans le vide : c = 3, 0.10^8 m ⋅ s^(− 1)
  • perméabilité magnétique du vide : μ_0 = 4π.10^(− 7) S.I.
  • permittivité diélectrique du vide : ε_0 = 1/(36π.10^9) S.I.
  • masse de l'électron : m_e = 9, 1.10^(− 31) kg
  • charge élémentaire : e = 1, 6.10^(− 19)C
  • charge de l'électron : q_e = − e = − 1, 6.10^(− 19)C
  • accélération de la pesanteur : g = 9, 8 m ⋅ s^(− 2)

Opérateurs mathématiques en coordonnées cartésiennes :

divergence :
div(A⃗) = (∂A_x)/(∂x) + (∂A_y)/(∂y) + (∂A_z)/(∂z); rot^(→−)(A⃗) = ((∂A_z)/(∂y) − (∂A_y)/(∂z))e⃗_x + ((∂A_x)/(∂z) − (∂A_z)/(∂x))e⃗_y + ((∂A_y)/(∂x) − (∂A_x)/(∂y))e⃗_z
rotationnel :
ΔU = (∂^2 U)/(∂x^2) + (∂^2 U)/(∂y^2) + (∂^2 U)/(∂z^2)
laplacien d'un champ scalaire :
laplacien d'un champ vectoriel : ΔA⃗ = | ΔA_x = (∂^2 A_x)/(∂x^2) + (∂^2 A_x)/(∂y^2) + (∂^2 A_x)/(∂z^2); ΔA_y = (∂^2 A_y)/(∂x^2) + (∂^2 A_y)/(∂y^2) + (∂^2 A_y)/(∂z^2); ΔA_z = (∂^2 A_z)/(∂x^2) + (∂^2 A_z)/(∂y^2) + (∂^2 A_z)/(∂z^2)
Relation concernant les opérateurs mathématiques vectoriels:
rot^(→−)(rot^(→−)Z⃗) = grad^(→−)(divZ⃗) − ΔZ⃗ où Z⃗ est un vecteur et ΔZ⃗ son laplacien.
Trigonométrie:
cos(p) + cos(q) = 2cos((p + q)/2)cos((p − q)/2); cos(p) − cos(q) = − 2sin((p + q)/2)sin((p − q)/2); sin(a)cos(b) = 1/2[sin(a + b) + sin(a − b)]
Notation complexe pour une fonction scalaire dépendant sinusoïdalement du temps :
Pour une fonction réelle x(t) = X_m cos(ωt + φ), on notera la fonction complexe x_–(t) correspondante :
x_–(t) = X_m exp[j(ωt + φ)] = X_m e^(jφ)e^(jωt) = X_m_–e^(jωt)
où x(t) = Re(x_–) et X_m_– = X_m e^(jφ)(X_m_– représente l'amplitude complexe de x_–) et j^2 = − 1.
On a donc X_m = |X_m_–| et φ = arg(X_m_–).

Premier problème : ondes électromagnétiques

Dans ce problème, nous nous proposons d'étudier, dans un premier temps, la propagation des ondes électromagnétiques dans le vide puis, dans un deuxième temps, la réflexion d'une onde plane progressive monochromatique sur un conducteur parfait tel qu'un miroir.

Première partie : propagation des ondes électromagnétiques dans le vide

On veillera, dans toute cette partie, à utiliser les opérateurs vectoriels de manière rigoureuse et claire.
On considère un champ électromagnétique ( E⃗, B⃗ ) où E⃗ désigne le champ électrique et B⃗ le champ magnétique.
L'espace est rapporté au repère cartésien orthonormé direct ( Oxyz ) associé à la base ( e⃗_x, e⃗_y, e⃗_z ).
1/ Ecrire les quatre équations de Maxwell en présence de charges et de courants. Que deviennent ces équations dans le vide?
2/ Montrer que les équations de propagation des champs E⃗ et B⃗, dans une région sans charge ni courant, ont pour expressions respectives :
ΔE⃗ − ε_0 μ_0(∂^2 E⃗)/(∂t^2) = 0→ et ΔB⃗ − ε_0 μ_0(∂^2 B⃗)/(∂t^2) = 0→

3/ Onde plane progressive monochromatique

On considère une onde plane progressive monochromatique de pulsation ω.
Les expressions des champs E⃗ et B⃗ associés à cette onde sont données, en coordonnées cartésiennes, par les relations :
E⃗(x, t) = E_0^(→−)cos[ω(t − x/c)] et B⃗(x, t) = B_0^(→−)cos[ω(t − x/c)]
où E_0^(→−) et B_0^(→−) sont des vecteurs constants, tels que E_0^(→−) = E_(0y)e⃗_y + E_(0z)e⃗_z et B_0^(→−) = B_(0y)e⃗_y + B_(0z)e⃗_z.
Quelle est la direction de propagation de l'onde ?
Justifier le fait que cette onde est une onde plane, progressive et monochromatique.
Que représente la grandeur c dans l'expression des champs E⃗ et B⃗ ?
Quel est le vecteur d'onde k⃗ associé à cette onde ? On précisera clairement la direction, le sens et la norme de k⃗.
4/ Vérifier que cette onde satisfait aux équations de propagation précédentes à condition que c soit liée à ε_0 et μ_0 par une relation que l'on justifiera.

5/ Structure de l'onde plane progressive monochromatique

L'onde plane progressive monochromatique décrite précédemment se propage dans le vide.
En utilisant les équations de Maxwell et les données mathématiques fournies en début d'énoncé, établir les expressions des composantes B_y et B_z du vecteur B⃗ en fonction de E_(0y), E_(0z), c, ω, t et x.
En déduire :
  • que le champ électrique E⃗ et le champ magnétique B⃗ sont perpendiculaires entre eux ;
  • que les normes du champ électrique et du champ magnétique sont telles que : ‖B⃗‖ = (‖E⃗‖)/c.
6/ Vecteur de Poynting
6.1/ Rappeler l'expression du vecteur de Poynting R⃗ associé à une onde électromagnétique (E⃗, B⃗).
Quelle est la signification physique de ce vecteur ?
Préciser les unités de ce vecteur.
6.2/ Déterminer l'expression du vecteur de Poynting R⃗ relatif à l'onde plane progressive monochromatique décrite précédemment. On exprimera R⃗ en fonction de c, ε_0, E_0 (norme du vecteur E_0^(→−)), ω, t, x et d'un vecteur unitaire que l'on précisera.
Déterminer l'expression de la valeur moyenne temporelle du vecteur de Poynting ⟨R⃗⟩ en fonction de c, ε_0, E_0 et d'un vecteur unitaire que l'on précisera.

Deuxième partie : réflexion d'une onde plane progressive monochromatique sur un conducteur parfait en incidence normale

L'espace est rapporté au repère cartésien orthonormé direct ( Oxyz ) associé à la base ( e⃗_x, e⃗_y, e⃗_z ).
Une onde plane progressive monochromatique polarisée rectilignement, de pulsation ω, de vecteur d'onde k⃗, se propage dans le vide suivant l'axe Ox dans le sens des x croissants. Le champ électrique qui lui est associé s'écrit : E_i^(→−) = E_0 cos(ωt − kx)e_y→ avec E_0 constant et k la norme du vecteur d'onde k⃗.
7/ Quelle est la direction de polarisation du champ électrique ?
En x = 0, l'onde arrive sur la surface plane d'un miroir métallique parfaitement conducteur tel que le montre la figure ci-dessous. Dans un tel conducteur, on admet que les champs E⃗ et B⃗ sont nuls. L'onde incidente donne alors naissance à une onde réfléchie se propageant suivant l'axe Ox dans le sens des x décroissants. Son champ électrique E_r^(→−) s'écrit donc :
E_r^(→−) = E_(0r)^(→−)cos(ωt + kx).

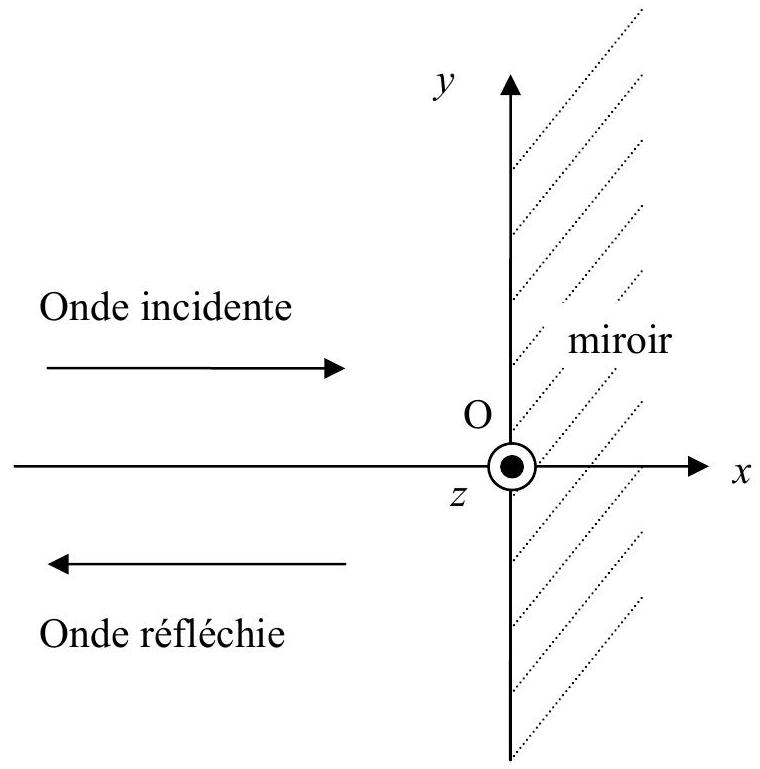

Figure : miroir plan parfaitement conducteur

8/ Relations de continuité

Ecrire les relations de continuité (ou relations de passage) que doivent vérifier les champs E⃗ et B⃗ à l'interface avec le conducteur parfait sur le plan d'équation x = 0 en précisant bien la signification de tous les termes intervenant dans les équations.

9/ Détermination du champ électromagnétique résultant

9.1/ Montrer, en utilisant les relations de continuité, que le champ électrique réfléchi E_r^(→−) est polarisé rectilignement suivant l'axe Oy.
Etablir l'expression de E_(0r)^(→−) en fonction de E_0 et du vecteur unitaire e⃗_y.
9.2/ Le champ magnétique incident B_i^(→−) est donné par l'expression: B_i^(→−) = B_(0i)^(→−)cos(ωt − kx). En arrivant sur le conducteur parfait, il donne naissance à un champ magnétique réfléchi B_r^(→−) tel que :
B_r^(→−) = B_(0r)^(→−)cos(ωt + kx).
En utilisant les équations de Maxwell, déterminer les expressions des amplitudes B_(0i)^(→−) et B_(0r)^(→−) des champs magnétiques incident et réfléchi en fonction de E_0, c et d'un vecteur unitaire que l'on précisera.
9.3/ Montrer que les expressions du champ électrique E⃗ et du champ magnétique B⃗, résultant de la superposition des champs incidents et réfléchis dans le demi-espace x < 0, sont les suivantes :
E⃗ = 2E_0 sin(ωt)sin(kx)e_y→ et B⃗ = (2E_0)/ccos(ωt)cos(kx)e_z→.
Comment nomme-t-on ce type d'onde ?

10/ Charges et courants surfaciques

En utilisant les relations de continuité, montrer que la charge surfacique σ à la surface du conducteur est nécessairement nulle.
En utilisant les relations de continuité, montrer qu'il existe nécessairement une densité surfacique de courant surfacique j_S^(→−) non nulle à la surface du conducteur.
Déterminer l'expression de j_S^(→−) en fonction de E_0, ε_0, ω, t, c et d'un vecteur unitaire que l'on précisera.

11/ Pression de radiation

Les charges en mouvement à la surface du conducteur sont soumises à une force de Laplace donnée par l'expression dF_L^(→−) = j_S^(→−)dS ∧ B_i^(→−), en considérant le champ incident dans le vide et au voisinage immédiat du métal.
Remarque: on a pris uniquement le champ magnétique incident B_i^(→−) dans le calcul de la force de Laplace et pas le champ magnétique réfléchi B_r^(→−). En effet, la densité surfacique de courant j_S^(→−) n'est pas soumise à B_r^(→−) puisque c'est ce courant qui crée le champ B_r^(→−).
11.1/ Déterminer l'expression de la force de Laplace F_L^(→−) qui s'applique sur une surface S du conducteur. On exprimera F_L^(→−) en fonction de E_0, ε_0, ω, t, S et d'un vecteur unitaire que l'on précisera.
11.2/ Déterminer l'expression de la pression P ainsi appliquée sur le conducteur. Exprimer P en fonction de E_0, ε_0, ω et t.
Déterminer l'expression de la valeur moyenne temporelle ⟨P⟩ de la pression P.
Remarque : la pression, ainsi mise en évidence, est appelée pression de radiation.

12/ Transport d'énergie

Déterminer l'expression du vecteur de Poynting R⃗ de l'onde résultante ainsi que sa valeur moyenne temporelle ⟨R⃗⟩.
Quels commentaires peut-on faire par rapport à la valeur trouvée ?

Deuxième problème : l'oscilloscope cathodique

Ce problème traite de la déflexion électrostatique qui est le phénomène fondamental mis en œuvre pour étudier une tension variable à l'aide d'un oscilloscope cathodique.
Les deux parties de ce problème sont indépendantes.

Première partie : création et accélération d'un faisceau d'électrons

La première partie d'un oscilloscope cathodique est constituée d'un canon à électrons dans lequel un faisceau d'électrons est créé et les électrons sont accélérés.
Une cathode, notée C , émet des électrons de vitesse initiale négligeable. Il est rappelé que les électrons ont une charge électrique négative égale à − e.
On établit entre la cathode C et une anode, notée A , une différence de potentiel notée U_(AC) = V_A − V_C > 0. Les électrons sont ainsi accélérés lors de leur parcours entre C et A .
L'anode est constituée d'une plaque métallique percée d'un trou centré en O permettant à une partie du faisceau d'électrons de s'échapper dans la direction horizontale Oz comme le montrent la figure 1 et la figure 2 (page 10).
La distance entre C et A est notée d.
L'espace est rapporté au repère cartésien orthonormé direct ( Oxyz ) associé à la base ( e⃗_x, e⃗_y, e⃗_z ).
Le point O correspond au centre de l'anode A .

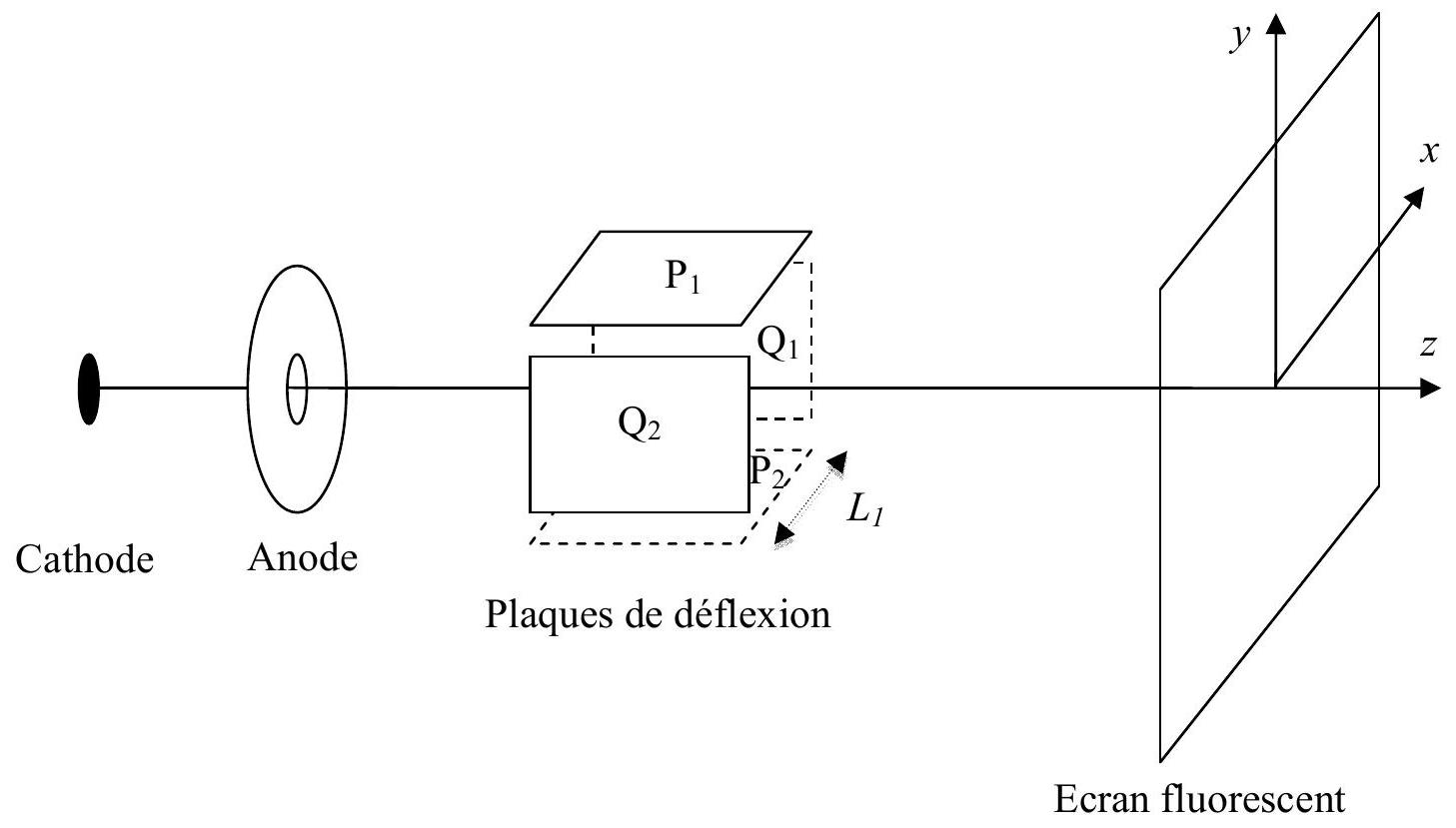

Figure 1 : schéma de l'oscilloscope en perspective

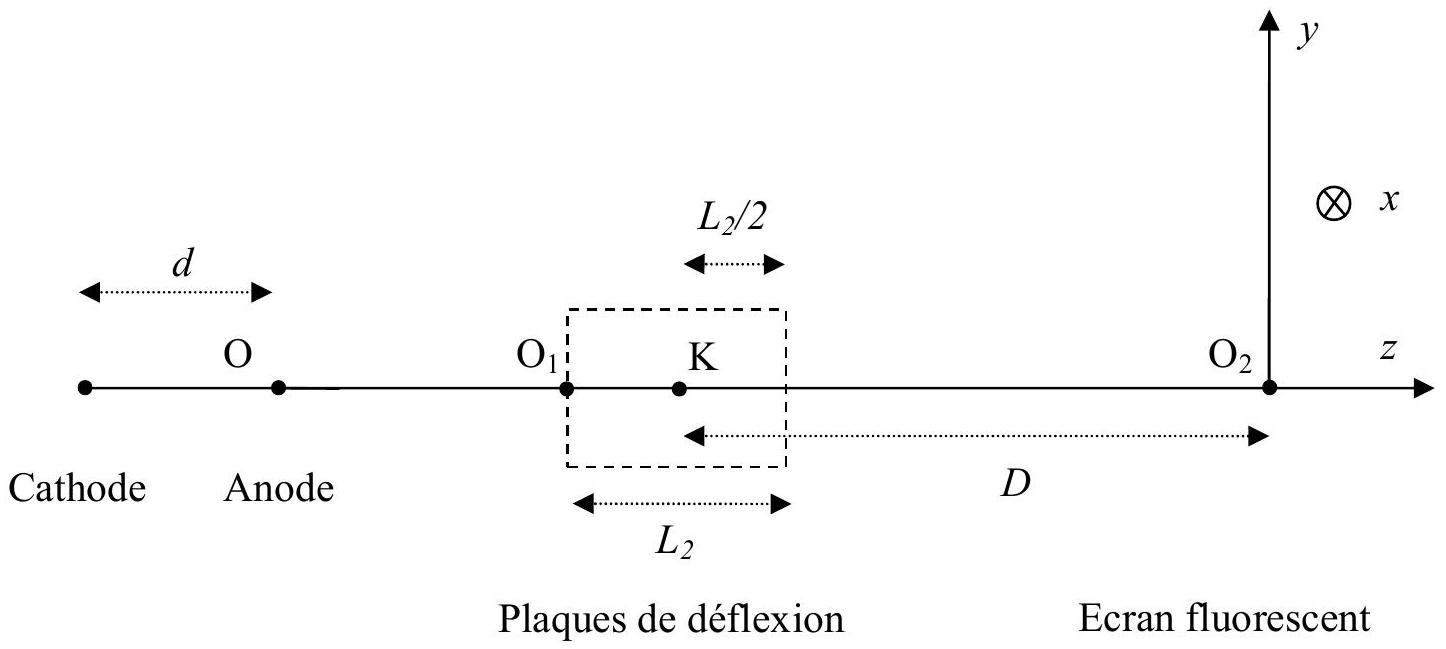

Figure 2 : schéma de l'oscilloscope en coupe dans le plan (yOz)
1/ Déterminer, en un point de l'axe des z situé entre la cathode et l'anode, la direction et le sens du champ électrique E⃗ créé par la tension U_(AC). On admet que ‖E⃗‖ = (U_(AC))/d.
2/ Déterminer l'expression de la force électrostatique f⃗ subie par un électron entre C et A en fonction de U_(AC), d, e et d'un vecteur unitaire que l'on précisera.
3/ La tension U_(AC) appliquée est de l'ordre de 1 kV . La distance d est de l'ordre de 0, 1 m.
Le poids des électrons peut-il être négligé devant la force électrostatique précédente ? Justifier quantitativement la réponse apportée.
4/ En appliquant le théorème de l'énergie cinétique, déterminer l'expression de la vitesse v_0 avec laquelle les électrons atteignent l'anode. Exprimer v_0 en fonction de U_(AC), m_e et e.
Déterminer l'ordre de grandeur de la valeur numérique de la vitesse v_0.

Deuxième partie : dispositif de déflexion du faisceau d'électrons

La deuxième partie de l'oscilloscope est le dispositif de déflexion des électrons.
Les électrons produits et accélérés dans le canon à électrons pénètrent en O_1, avec une vitesse v_0 parallèlement à l'axe ( O_l z ), dans le dispositif de déflexion composé de deux paires de plaques parallèles. Les deux plaques P_1 et P_2 sont horizontales et sont soumises à une différence de potentiel U_Y = V_(P1) − V_(P2) et les deux plaques Q_1 et Q_2 sont verticales et soumises à une différence de potentiel U_X = V_(Q1) − V_(Q2).
Les électrons, après passage dans ce système de déflexion, poursuivent leur trajectoire jusqu'à frapper un écran fluorescent sur lequel le point d'impact est matérialisé par un spot lumineux.
Les plaques P_1 et P_2 d'une part, et les plaques Q_1 et Q_2 d'autre part, sont symétriques par rapport à l'axe Oz. L'écartement entre les paires de plaques est le même et noté L_l. Les longueurs des plaques parallèlement à l'axe O_l z sont identiques et égales à la longueur L_2.
Le mouvement des électrons dans le système de déflexion sera étudié dans le repère ( O_I xyz ), associé à la base orthonormée cartésienne ( e⃗_x, e⃗_y, e⃗_z ).
Remarque: on admet que le champ électrique est nul à l'extérieur du volume délimité par les plaques et que le champ électrique produit par chaque paire de plaques est uniforme et perpendiculaire aux plaques qui le produisent.
Le dispositif est enfermé dans une ampoule scellée, dans laquelle règne un vide poussé.
On néglige le poids des électrons dans cette partie.
Soit K , le centre du système de déflexion. Le point K appartient ainsi à l'axe Oz et est situé à la distance (L_2)/2 du point O_1.
Soit D, la distance entre le centre K du système de déflexion et le point O_2 qui correspond au centre de l'écran fluorescent.
Les points et les distances définis dans cette partie sont représentés sur les figures 1 et 2 .
5/ On établit entre les plaques horizontales P_1 et P_2 une différence de potentiel U_Y = V_(P1) − V_(P2) constante et positive, et on applique une différence de potentiel nulle entre les plaques Q_1 et Q_2.
Quel est l'effet de la différence de potentiel U_Y sur le mouvement des électrons?
Etablir l'expression vectorielle de la force f⃗^′ qui agit sur un électron situé entre les plaques P_1 et P_2 en fonction de e, L_l, U_Y et d'un vecteur unitaire que l'on précisera.
6/ Par application du principe fondamental de la dynamique, établir l'expression vectorielle de l'accélération a⃗ d'un électron dans le repère ( O_I xyz ) en fonction m_e, e, L_l, U_Y et d'un vecteur unitaire que l'on précisera.
7/ En projetant la relation vectorielle précédente, déterminer les équations différentielles vérifiées par les coordonnées d'un électron.
En déduire, par intégration, les équations horaires relatives au mouvement d'un électron dans le repère ( O_1 xyz ).
Montrer que l'équation cartésienne de la trajectoire d'un électron dans le repère ( O_l xyz ) a pour expression :
y = (eU_Y)/(2L_1 v_0^2 m_e)z^2

8/ Trajectoire d'un électron

8.1/ Déterminer les coordonnées X_E et Y_E d'un électron lorsqu'il sort du système de déflexion, c'est-à-dire, lorsque son abscisse z est égale à L_2 dans le repère ( O_1 xyz ).
8.2 / Calculer la pente p de la tangente à la courbe, à la sortie du système de déflexion.
8.3/ Justifier le fait qu'après être sorti du système de déflexion, la trajectoire d'un électron est une droite.
8.4/ Sachant que la trajectoire d'un électron entre la sortie du système de déflexion et l'écran fluorescent est une droite de pente p passant le point E , déterminer l'équation de cette droite.
8.5/ Montrer que les coordonnées du point d'impact S (spot) des électrons sur l'écran sont données par les expressions :
X_S = 0 et Y_S = (eDL_2 U_Y)/(L_1 v_0^2 m_e)
9/ Quel type de relation mathématique a-t-on entre Y_S et U_Y ? Commenter ce résultat.

Troisième problème : pince ampèremétrique à induction

On se propose d'étudier dans ce problème le fonctionnement d'une pince ampèremétrique à induction.
Une pince ampèremétrique est un instrument de mesure de l'intensité du courant électrique dans un conducteur.
La pince est disposée autour du conducteur parcouru par le courant dont on souhaite mesurer l'intensité. La pince ainsi positionnée permet d'accéder à l'intensité étudiée.
Une pince ampèremétrique à induction est constituée d'un tore de section carrée de côté a d'axe Oz et de rayon moyen (5a)/2 (figures 3 et 4 (page 14)) sur lequel sont bobinées régulièrement un grand nombre N de spires carrées de côté a disposées en série. Ce circuit de résistance totale R est fermé sur un ampèremétre de résistance interne négligeable.
L'espace est rapporté à la base cylindrique ( e_r→, e_θ→, e_z→ ).

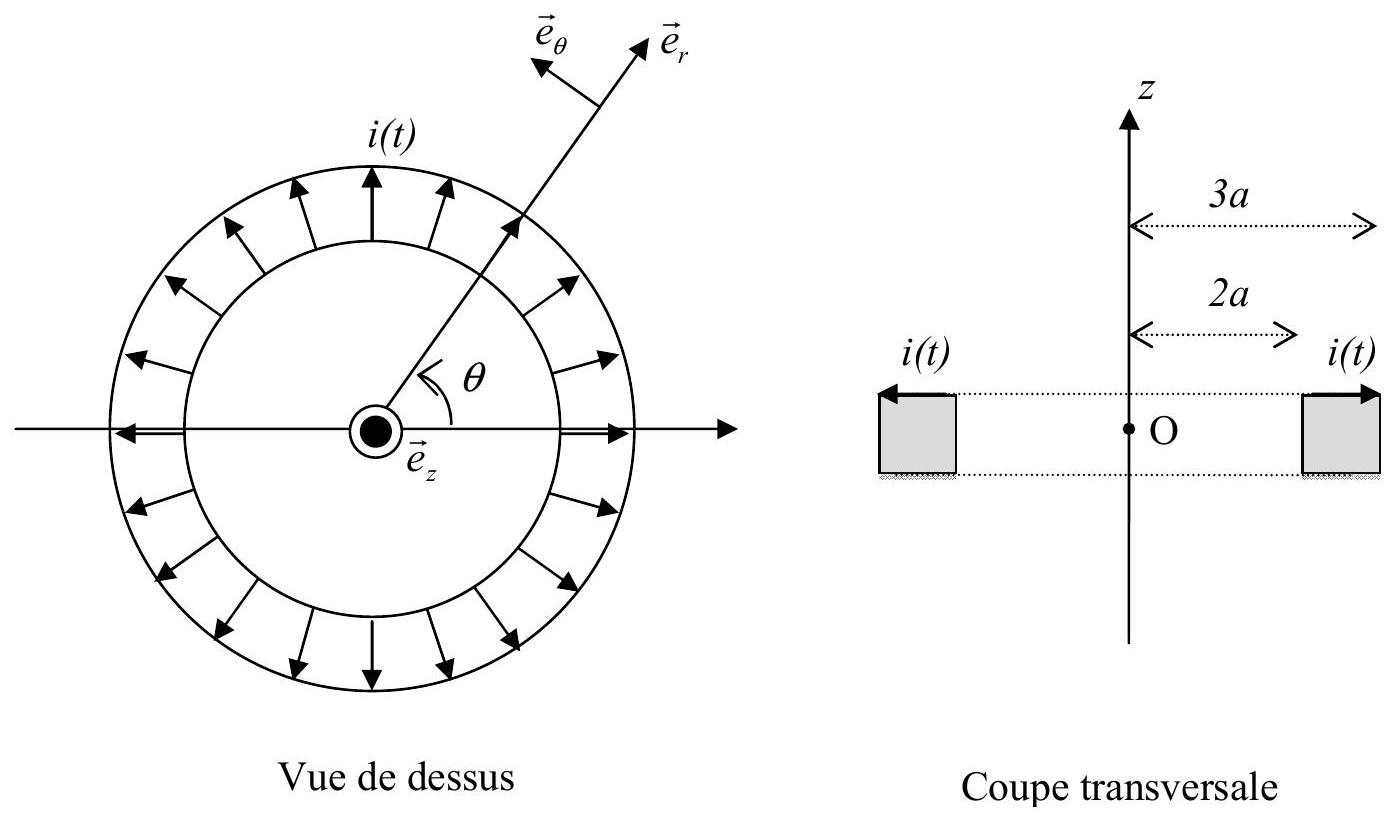

Figure 3 : bobine torique
La pince est disposée autour d'un conducteur parcouru par le courant dont on souhaite mesurer l'intensité.
Le conducteur enserré par la pince ampèremétrique est considéré comme un fil infini. Il est parcouru par un courant d'intensité I(t) = I_m cos(ωt) de pulsation ω (figures 3 et 4) et est confondu avec l'axe Oz.

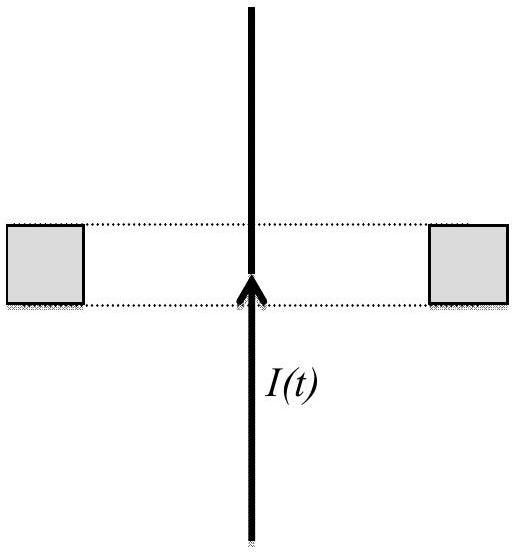

Figure 4 : bobine torique et conducteur étudié
1/ Justifier l'existence d'un courant i(t) dans le bobinage torique de la pince ampèremétrique.
Soit i(t) = i_m cos(ωt + φ) la valeur de l'intensité du courant dans la pince ampèremétrique en régime sinusoïdal forcé.
Soit B⃗ le champ magnétique total qui résulte du champ créé par le courant I(t) dans le fil et par le courant i(t) dans la pince.
2/ En utilisant les propriétés de symétrie de la distribution de courant, montrer que le champ magnétique est nécessairement orthoradial. Montrer, grâce à l'étude des invariances, que celui-ci se met sous la forme :
B⃗ = B_θ(r, z, t)e_θ→.
3/ En appliquant le théorème d'Ampère à un contour (C) soigneusement choisi et que l'on précisera, déterminer l'expression du champ magnétique B⃗ créé par les intensités I(t) et i(t) en un point M repéré en coordonnées cylindriques par ( r, θ, z ) et situé à l'intérieur du tore ( r ∈ [2a; 3a] et z ∈ [ − a/2; a/2] ).
4/ Etablir l'expression du flux Φ du champ magnétique B⃗ à travers une spire du tore en fonction de μ_0, I(t), i(t), N et a.
En déduire le flux total Φ_(tot) à travers les N spires du tore en fonction de μ_0, I(t), i(t), N et a.
5/ Rappeler les définitions respectives du coefficient d'auto-inductance L et du coefficient de mutuelle inductance M.
On peut ainsi déduire des résultats précédents que les expressions de L et M sont les suivantes :
L = (μ_0 N^2 aln(3/2))/(2π) et M = (μ_0 Naln(3/2))/(2π).
6/ Etablir l'expression de la force électromotrice induite e(t) induite dans le tore en fonction de L, M, (di)/(dt) et (dI)/(dt).
7/ Ce tore de résistance totale R est fermé sur un ampèremétre de résistance interne négligeable.
On définit la fonction de transfert complexe de la pince par H_– = (i_–)/(I_–).
En utilisant la notation complexe, déterminer l'expression de la fonction de transfert en fonction de M, L, ω et R.
8/ Déterminer l'expression du module |H_–| de la fonction de transfert en fonction de M, L, ω et R.
Que devient l'expression de |H_–| à haute fréquence ? à basse fréquence ?
Ce dispositif permet-il de mesurer des intensités dans toutes les gammes de fréquence ? en particulier, permet-il de mesurer une intensité en courant continu?
9/ Quel est l'intérêt d'une pince ampèremétrique par rapport à un ampèremétre classique ?

Fin de l'énoncé

Questions fréquentes

4 questions
Sur quels chapitres porte le sujet de physique CCINP TSI 2014 ?
Afficher ou masquer la section

Sur quels chapitres porte le sujet de physique CCINP TSI 2014 ?

Il porte sur les équations de Maxwell et la propagation des ondes électromagnétiques, la déflexion électrostatique d'un faisceau d'électrons, et l'induction électromagnétique appliquée à une pince ampèremétrique.

Les trois problèmes du sujet sont-ils indépendants ?

Oui, l'énoncé précise explicitement que les trois problèmes sont indépendants les uns des autres, et les deux parties du deuxième problème le sont également entre elles.

Quels résultats de cours faut-il connaître pour ce sujet ?

Les équations de Maxwell, la structure d'une onde électromagnétique plane, le mouvement d'une particule chargée dans un champ électrique uniforme, et les lois de l'induction électromagnétique.

La calculatrice est-elle autorisée pour ce sujet ?

Non, l'énoncé précise que les calculatrices sont interdites.

Pas de description pour le moment
