Le sujet comprend trois problèmes indépendants. Le premier étudie la propagation d'ondes électromagnétiques planes dans le vide, leur réflexion sur un miroir métallique parfait et la formation d'ondes stationnaires entre deux plans conducteurs. Le deuxième étudie le mouvement d'un satellite dans le champ gravitationnel terrestre (lois de Kepler, étude énergétique) puis la mesure du champ de pesanteur par deux types de pendules. Le troisième applique le théorème de Gauss à l'étude de condensateurs plan et cylindrique, avec insertion d'une plaque métallique entre les armatures.
1Premier problème, partie 1 : propagation dans le videÉtablissement des équations de propagation du champ électromagnétique à partir des équations de Maxwell, étude d'une onde plane progressive et de sa détection par une antenne ou un cadre conducteur.
2Premier problème, partie 2 : réflexion sur un miroir métalliqueDétermination du champ réfléchi par un miroir parfaitement conducteur à partir des conditions aux limites, et étude de l'onde résultante et du vecteur de Poynting.
3Premier problème, partie 3 : onde stationnaire entre deux plans parallèlesÉtablissement de l'équation différentielle vérifiée par le profil spatial du champ et détermination des pulsations propres discrètes de la cavité.
4Deuxième problème, parties 1 et 2 : satellite en mouvement et étude énergétiqueÉtude du mouvement circulaire d'un satellite, des lois de Kepler, de l'énergie potentielle effective et de la première vitesse cosmique.
5Deuxième problème, partie 3 : mesure du champ de pesanteur par pendulesÉtude des petites oscillations d'un pendule pesant sans puis avec ressort spiral de rappel, et comparaison de leur sensibilité à une variation du champ de pesanteur.
6Troisième problème : le théorème de Gauss appliqué aux condensateursApplication du théorème de Gauss au condensateur plan (avec insertion d'une plaque métallique) puis au condensateur cylindrique, avec calcul de capacité et d'énergie électrostatique.
N.B. : Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.
Données mathématiques :
Opérateurs mathématiques en coordonnées cartésiennes dans le repère cartésien orthonormé direct (O, e⃗_x, e⃗_y, e⃗_z).
Premier problème : Propagation d'ondes électromagnétiques
Dans l'ensemble du problème, on se place dans l'espace rapporté à un repère cartésien orthonormé direct(O, e⃗_x, e⃗_y, e⃗_z).
On désignera par ε_0 la permittivité diélectrique du vide et par μ_0 la perméabilité magnétique du vide.
Première partie: Propagation dans le vide
1 - Rappeler l'expression des équations de Maxwell dans un milieu non chargé, non conducteur et assimilable au vide.
Déduire des équations de Maxwell les équations de propagation vérifiées dans un milieu non chargé, non conducteur et assimilable au vide par le champ électrique E⃗ et par le champ magnétique B⃗.
2 - Expliquer ce qu'est une onde plane.
3 - On considère une onde électromagnétique pour laquelle l'expression du champ électrique est donnée en coordonnées cartésiennes par la formule : E⃗ = E_o cos[ω(t − z/c)]e_x^(→−) où E_o est une constante positive, ω est la pulsation de l'onde (constante), c la célérité de la lumière dans le vide et t le temps.
3.1 - Montrer que l'expression précédente du champ électrique correspond bien à celle d'une onde plane dont on précisera la direction et le sens de propagation.
Montrer que cette onde vérifie l'équation de propagation déterminée à la question 1 à condition que c, ε_0 et μ_0 soient reliés par une relation que l'on déterminera.
3.2 - En exploitant le fait que cette onde est plane ou en utilisant une des équations de Maxwell rappelée dans la question 1 , déterminer l'expression du champ magnétique B⃗ de cette onde en fonction de E_o, c, ω, z, t et d'un vecteur unitaire que l'on précisera.
4.1 - Donner l'expression du vecteur de Poynting Π⃗ associé à une onde électromagnétique ( E⃗, B⃗ ). Quelle est la signification physique de ce vecteur ? Quelle est l'unité du système international qui lui correspond?
4.2 - Déterminer l'expression du vecteur de Poynting Π⃗ relatif à l'onde plane considérée. On exprimera Π⃗ en fonction de t, c, E_o, ε_0, z, ω et d'un vecteur unitaire que l'on précisera. Déterminer la valeur moyenne ⟨Π⃗⟩ au cours du temps. On exprimera ⟨Π⃗⟩ en fonction de c, E_o, ε_0 et d'un vecteur unitaire que l'on précisera.
5 - L'onde arrive sur une cellule détectrice placée perpendiculairement à la direction de propagation de l'onde. Soit P la puissance moyenne reçue par la cellule détectrice de surface S. Déterminer l'expression de E_0 en fonction de ε_0, c, P et S.
6 - Comment doit-on placer une antenne filaire (segment métallique) pour détecter le champ électrique ? Justifier clairement votre raisonnement.
7 - L'onde est maintenant détectée par un cadre conducteur rectiligne formant un carré de coté a, fermé sur un voltmètre et placé dans le plan xOz comme indiqué sur la figure ci-dessous (page 4/14).

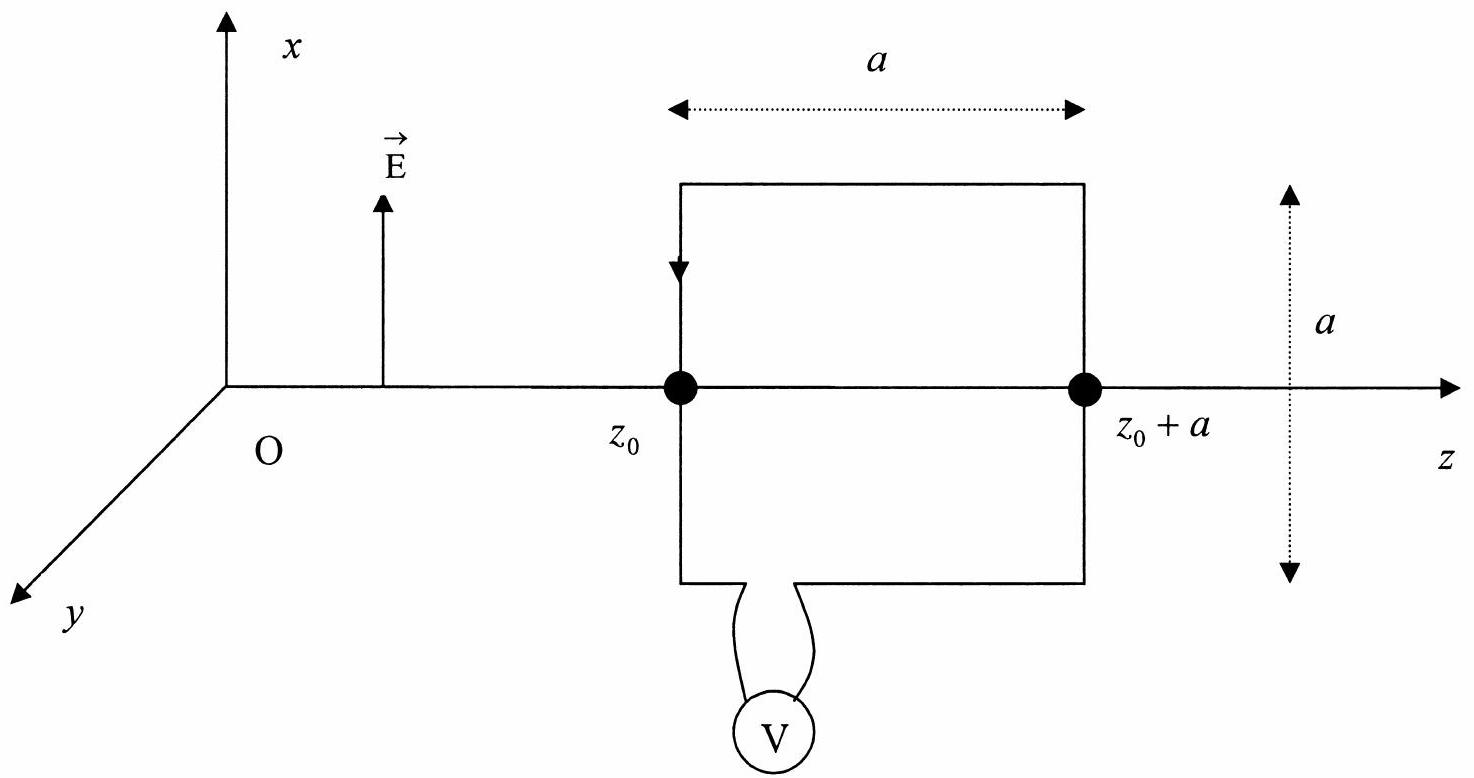

Le cadre est arbitrairement orienté comme représenté sur la figure de sorte que sa normale N⃗ est colinéaire à e⃗_y.
Le centre du cadre est à l'abscisse z_0 + a/2 et les brins verticaux aux abscisses z_0 et z_0 + a.
On se place dans le cas où la longueur a du côté du cadre est telle que le champ magnétique ne peut pas être considéré comme uniforme sur la surface du cadre.
7.1 - Calculer le flux Φ du champ magnétique à travers le cadre à un instant t en fonction de t, c, E_o, ω, z_0 et a.
En déduire l'expression de la force électromotrice induite e(t) dans le cadre en fonction de t, c, E_o, ω, z_0 et a.
7.2 - Le voltmètre mesure une tension efficace U_(eff), déterminer l'expression de U_(eff) en fonction de c, ω, a et E_0.
8 - La valeur de a étant donnée, montrer qu'il existe des valeurs ω_(max) de ω pour lesquelles l'amplitude de la force électromotrice induite est maximale et d'autres valeurs ω_(min) pour lesquelles elle est nulle. Déterminer ω_(max) et ω_(min) en fonction de c et a.
Deuxième partie : Réflexion sur un miroir métallique parfaitement conducteur
Une onde électromagnétique à polarisation rectiligne se propage dans le vide dans la direction (Oz), dans le sens des z croissants.
Le champ électrique de l'onde est donné par l'expression : E⃗_i = E_0 cos[ω(t − z/c)]e_x^(→−) où E_0 est une constante positive, ω est la pulsation de l'onde (constante), c la célérité de la lumière dans le vide et t le temps.

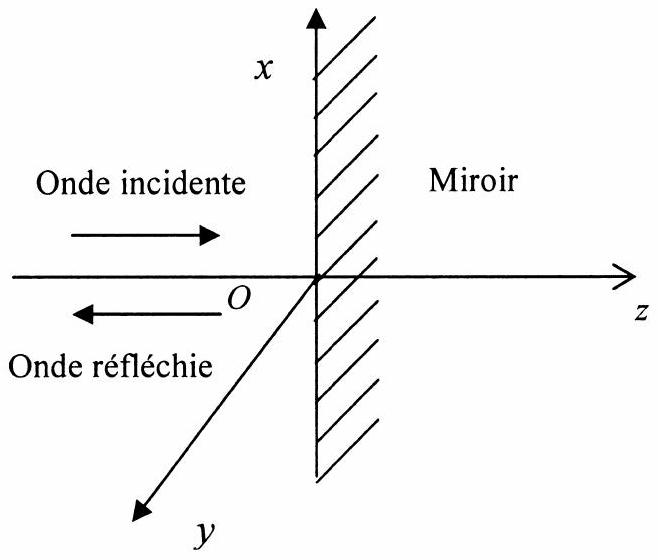

En z = 0, l'onde arrive sur la surface plane d'un miroir métallique parfaitement conducteur et ne comportant initialement aucune charge électrique. Le miroir occupe le plan xOy. On admet que les champs électrique et magnétique sont nuls à l'intérieur du miroir.
On admet que l'onde incidente donne naissance à une onde réfléchie E⃗_r = E_(0r)cos[ω(t + z/c)]e_x^(→−) se propageant dans le sens des z décroissants.
9.1 - Ecrire les conditions aux limites que doivent vérifier les champs électrique E⃗ et magnétique B⃗ en z = 0. On précisera clairement la signification des différents termes ainsi que les vecteurs unitaires utilisés.
En déduire l'expression de E_(0r) en fonction de E_0.
9.2 - En déduire l'expression du champ électrique E⃗_(total) résultant de la superposition de l'onde incidente et de l'onde réfléchie dans le demi-espace z < 0. On exprimera E⃗_(total) en fonction de ω, c, t, z, E_0 et d'un vecteur unitaire que l'on précisera.
Caractériser l'onde résultante.
10 - En utilisant les équations de Maxwell ou les propriétés des ondes électromagnétiques planes, déterminer le champ magnétique incident B⃗_i, puis le champ magnétique réfléchi B⃗_r. En déduire le champ magnétique B⃗_(total) résultant de la superposition de l'onde incidente et de l'onde réfléchie dans le demi-espace z < 0. On exprimera B⃗_i, B⃗_r et B⃗_(total) en fonction de ω, c, t, z, E_0 et de vecteurs unitaires que l'on précisera.
11 - Déterminer l'expression du vecteur de Poynting Π⃗ de l'onde résultante ainsi que sa valeur moyenne ⟨Π⃗⟩. Commenter.
Troisième partie : Onde stationnaire entre deux plans parallèles parfaitement conducteurs

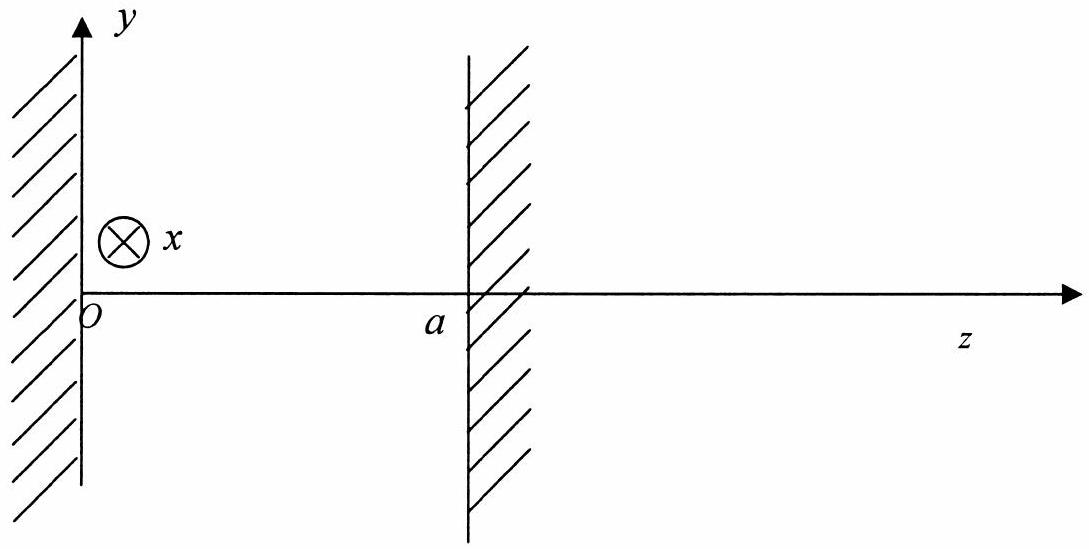

On étudie une onde électromagnétique, stationnaire, plane, monochromatique, à polarisation rectiligne entre deux plans métalliques parfaitement conducteurs, parallèles, d'équations respectives z = 0 et z = a.
Le champ électrique de l'onde considérée s'écrit sous la forme E⃗ = E_0 f(z)cos(ωt)e⃗_x où E_0 est une constante positive, f(z) est une fonction qui ne dépend que de z, ω est la pulsation de l'onde (constante) et t le temps.
12 - Justifier le fait que l'onde ainsi étudiée est une onde plane et stationnaire.
13 - On admet que les champs électrique et magnétique E⃗ et B⃗ sont nuls dans un métal parfaitement conducteur. En utilisant les conditions aux limites que doit vérifier le champ E⃗ (rappelées à la question 9.1 de la partie précédente), déterminer les valeurs limites f(0 +) et f(a −) de la fonction f(z) quand z tend vers 0 par valeurs supérieures et quand z tend vers a par valeurs inférieures.
14 - En sachant que le champ électrique E⃗ = E_0 f(z)cos(ωt)e⃗_x vérifie l'équation de propagation déterminée dans la première partie, déterminer l'équation différentielle du second ordre vérifiée par la fonction f(z).
15 - Par intégration de l'équation différentielle précédente et en prenant en compte les conditions aux limites obtenues dans la question 13, déterminer, à une constante multiplicative près, la fonction f(z) en fonction de ω, z, c.
En déduire que la pulsation ω ne peut prendre que des valeurs discrètes que l'on déterminera en fonction de c et a.
Deuxième problème : Attraction gravitationnelle
La troisième partie de ce problème est indépendante des deux premières.
On considère dans ce problème que la Terre possède une répartition de masse à symétrie sphérique, de centre O , de masse M_T et de rayon R_T. On pourra donc considérer que le champ gravitationnel créé par la Terre en un point M , extérieur à la Terre, est identique à celui créé par une masse ponctuelle M_T placée en O.
Préliminaire:
1 - On se place en un point M de l'espace, extérieur à la Terre et situé à une distance r du centre de celle-ci.
On notera G_g la constante de gravitation universelle.
Rappeler l'expression du champ gravitationnel g⃗(M) créé par la Terre en un point M de l'espace.
On exprimera g⃗(M) en fonction de G_g, M_T, r et d'un vecteur unitaire que l'on précisera.
Représenter le vecteur g⃗(M) sur un schéma.
Première partie : Satellite en mouvement autour de la Terre
On étudie le mouvement autour de la Terre d'un satellite S de masse m placé dans le champ gravitationnel terrestre.
On néglige les frottements.
Caractéristiques du mouvement du satellite autour de la Terre
2 - On se place dans le référentiel, considéré comme galiléen, qui a pour origine le centre de la Terre et ses trois axes dirigés vers trois «étoiles fixes». Quel est le nom de ce référentiel ?
Déterminer l'expression de la force f⃗ à laquelle le satellite S est soumis. On exprimera f⃗ en fonction de m, 𝒢_J, M_T, r et d'un vecteur unitaire que l'on précisera.
Déterminer de même l'expression de la force f⃗^′ à laquelle la Terre est soumise de la part du satellite. Justifier.
3 - En appliquant le théorème du moment cinétique, montrer que le mouvement du satellite S est nécessairement plan.
Sachant qu'à l'instant t = 0 le satellite se trouve au point M_0 et a une vitesse v_0, préciser le plan dans lequel se fait le mouvement.
Dans la suite de cette partie, on se placera dans le cas d'une trajectoire circulaire de rayon r et d'altitude h autour de la Terre (avec r = h + R_T ) et on utilisera les coordonnées cylindriques.
L'espace est rapporté à la base cylindrique ( e⃗_r, e⃗_θ, e⃗_z ), un point quelconque de l'espace étant repéré par ses coordonnées ( r, θ, z ).
Le plan dans lequel se fait le mouvement du satellite est le plan du repère cylindrique contenant l'origine O du repère (le point O étant le centre de la Terre) et les vecteurs ( e⃗_r, e⃗_θ ).
On rappelle que le vecteur position, le vecteur vitesse et le vecteur accélération dans la base cylindrique ( e⃗_r, e⃗_θ, e⃗_z ) sont donnés par les expressions suivantes :
4 - En appliquant le principe fondamental de la dynamique, montrer que le module v de la vitesse du satellite S est nécessairement constant au cours du mouvement et déterminer son expression en fonction de 𝒢_g, M_T et r.
Deuxième loi de Képler et conséquences
5 - Déterminer l'expression de la période T du mouvement de rotation de S autour de la Terre en fonction de v et de r puis en fonction de 𝒢_,, M_T et r. En déduire la troisième loi de Képler.
6 - Indiquer une méthode pour déterminer la masse de la Terre.
Donner sans justification l'ordre de grandeur de la masse de la Terre.
7 - Un autre satellite S', de masse m', en orbite circulaire autour de la Terre a une trajectoire de rayon r égal au rayon de la trajectoire de S . Les deux satellites tournent dans le même plan.
S et S' risquent-ils de se heurter au cours de leur mouvement? On justifiera la réponse apportée.
Deuxième partie : Etude énergétique
La force à laquelle le satellite S est soumis dérive d'une énergie potentielle E_p telle que E_p peut s'écrire sous la forme E_p = − α/r avec α constante positive. On prendra par convention une énergie potentielle nulle à l'infini.
On ne se limitera pas dans cette partie à un mouvement circulaire, mais on se placera dans le cas d'un mouvement quelconque du satellite S autour de la Terre.
On notera C la constante des aires donnée par C = r^2 θ˙.
8 - Déterminer l'expression de α en fonction des données du problème.
9 - Déterminer l'expression de l'énergie mécanique E_m du satellite S en fonction de m, r, r˙, θ˙ et α.
En déduire l'expression de l'énergie potentielle effective du satellite en fonction de m, C, r et α. Donner l'allure de la représentation graphique de l'énergie potentielle effective en fonction de r. En exploitant cette courbe, indiquer en fonction de la valeur de l'énergie mécanique le type de trajectoire suivie par le satellite et préciser dans chaque cas s'il s'agit d'un état de diffusion ou d'un état lié.
10 - Déterminer l'énergie mécanique E_(mc) associée à une trajectoire circulaire de rayon r_c en fonction de r_c, m, C_J et M_T.
Déterminer la première vitesse cosmique v_1, vitesse du satellite sur une orbite basse de rayon R_T autour de la Terre en fonction de R_T, 𝒢_J et M_T.
Troisième partie : Mesure de l'intensité du champ de pesanteur terrestre en un point
Un expérimentateur désire mesurer l'intensité du champ de pesanteur terrestre à la surface de la Terre. Il va pour cela utiliser tour à tour deux types différents de pendule.
Utilisation d'un pendule sans ressort de rappel
Un pendule est composé par un solide de masse m, de centre d'inertie G , mobile autour d'un axe horizontal ( Oz ) et de moment d'inertie J par rapport à l'axe ( Oz ).
Il peut effectuer des mouvements de rotation dans le plan vertical (Oxy), autour de l'axe horizontal (Oz).

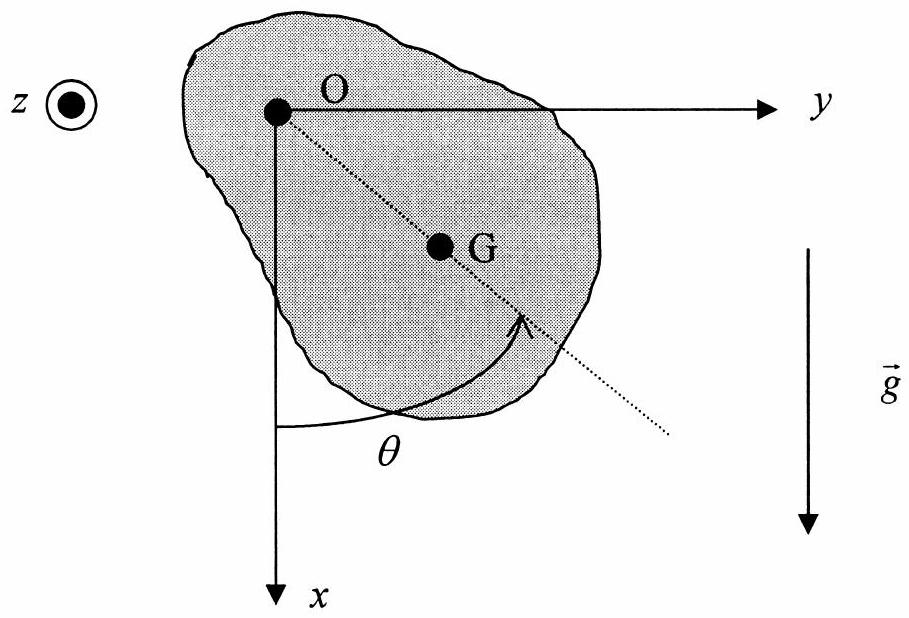

La position du pendule est repérée par l'angle θ entre la droite (OG) et la verticale descendante. On notera a la distance OG.
L'étude sera menée dans le référentiel terrestre considéré comme galiléen.
Les frottements au niveau de l'axe de rotation et les frottements de l'air seront négligés.
Le pendule ainsi décrit se trouve dans le champ de pesanteur terrestre caractérisé par le vecteur g⃗ tel que g⃗ = ge⃗_x.
11 - En appliquant le théorème du moment cinétique, déterminer l'équation différentielle vérifiée par l'angle θ au cours du temps. En déduire la période T des petites oscillations du pendule autour de sa position d'équilibre, repérée par θ = 0. On exprimera T en fonction de J, m, a et g.
12 - On souhaite étudier l'influence d'une variation d'intensité Δg du champ de pesanteur sur la période du pendule. Pour cela, on définit la sensibilité s du pendule comme le rapport s = (ΔT)/T où ΔT représente une variation infiniment petite de la période du pendule engendrée par une variation infiniment petite Δg du champ de pesanteur.
Déterminer l'expression de la sensibilité s en fonction de Δg et g.
Utilisation d'un pendule avec ressort spiral de rappel
Le pendule précédent est maintenant soumis à l'action d'un ressort spiral qui exerce un couple de rappel M = − Kθ sur le pendule où K est une constante positive.

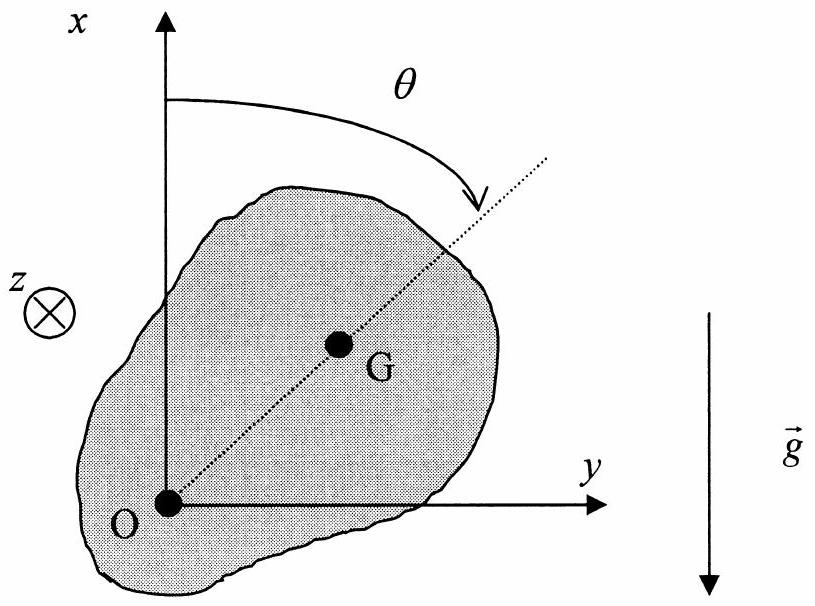

La position du pendule est repérée par l'angle θ entre la droite ( OG ) et la verticale ascendante.
On notera a la distance OG .
L'étude sera menée dans le référentiel terrestre considéré comme galiléen.
Les frottements au niveau de l'axe de rotation et les frottements de l'air seront négligés.
Le pendule ainsi décrit se trouve dans le champ de pesanteur terrestre caractérisé par le vecteur g⃗ tel que g⃗ = − g.e⃗_x.
L'énergie potentielle du ressort spiral ne dépend que de l'angle θ et de la constante K et est donnée par l'expression E_p(θ) = 1/2Kθ^2.
13 - Exprimer l'énergie mécanique totale E_m du système pendule-ressort en fonction de K, θ, m, a, g, J et θ˙ = (dθ)/(dt).
Sachant que le système est conservatif, en déduire l'équation différentielle du mouvement vérifiée par l'angle θ.
14 - En considérant que l'angle θ reste petit, déterminer la condition à vérifier pour que la position θ = 0 soit une position d'équilibre stable d'un oscillateur harmonique. La relation sera donnée sous forme d'une relation entre K, m, g et a.
Déterminer dans ce cas la période T des petites oscillations du pendule autour de la position θ = 0. On exprimera T en fonction de K, J, g, a et m.
15 - On considère que la condition de la question précédente est vérifiée.
On souhaite étudier la sensibilité s_1 de ce pendule à une variation Δg du champ de pesanteur.
On définit, tout comme précédemment, s_1 par le rapport s_1 = (ΔT)/T où ΔT représente une variation infiniment petite de la période du pendule engendrée par une variation infiniment petite Δg du champ de pesanteur.
Déterminer l'expression de la sensibilité s_1 en fonction de Δg, K, g, a et m.
16 - Montrer que l'on peut choisir la constante K de telle sorte que le deuxième pendule soit plus sensible que le premier et permette ainsi de détecter des variations plus faibles du champ de pesanteur terrestre. Exprimer cette condition sous forme d'une relation entre K, g, m et a.
Troisième problème : A propos du théorème de Gauss
Dans tout le problème, ε_0 représente la permittivité diélectrique de l'air, égale à celle du vide.
Première partie : Le théorème de Gauss
1 - Enoncer le théorème de Gauss relatif au flux sortant du champ électrostatique E⃗ à travers une surface fermée S contenant la charge électrique Q_(int).
Donner l'expression de l'équation de Maxwell qui permet de démontrer le théorème de Gauss.
Deuxième partie : Condensateur plan
2 - On considère un plan infini uniformément chargé avec une densité surfacique σ positive.
En considérant les propriétés de symétrie de la distribution de charges, montrer que le champ électrostatique E⃗ créé par un plan infini uniformément chargé avec une densité surfacique σ est orthogonal au plan.
Démontrer que E⃗ est tel que sa norme E vaut E = σ/(2ε_0). Représenter sur un schéma le vecteur E⃗ de part et d'autre du plan. On indiquera avec précision la surface de Gauss choisie.

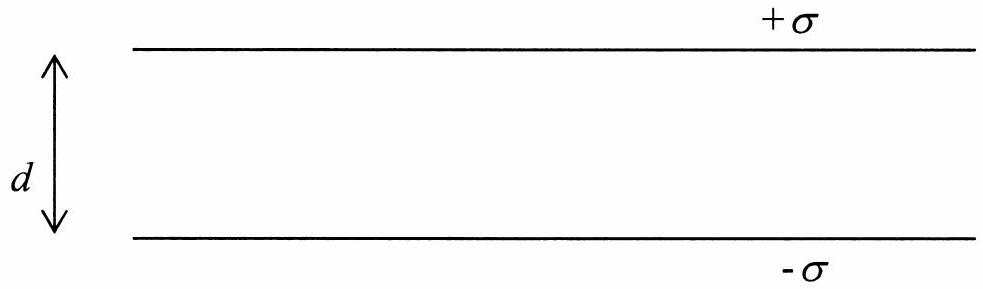

3 - Soit un condensateur plan constitué par deux plans infinis, parallèles, uniformément chargés et séparés par une distance d. Le plan supérieur étant chargé avec une densité surfacique σ positive et le plan inférieur étant chargé avec une densité − σ.
3.1 - En utilisant le théorème de superposition, déduire de la question précédente le champ électrostatique en tout point de l'espace.
3.2 - Déterminer la différence de potentiel U entre les deux plans du condensateur. On exprimera U en fonction de ε_0, σ et d. Identifier clairement, en le justifiant, le plan dont le potentiel est le plus élevé.
3.3 - Définir et déterminer la capacité C du condensateur par unité de surface. On exprimera C en fonction de ε_0 et d.

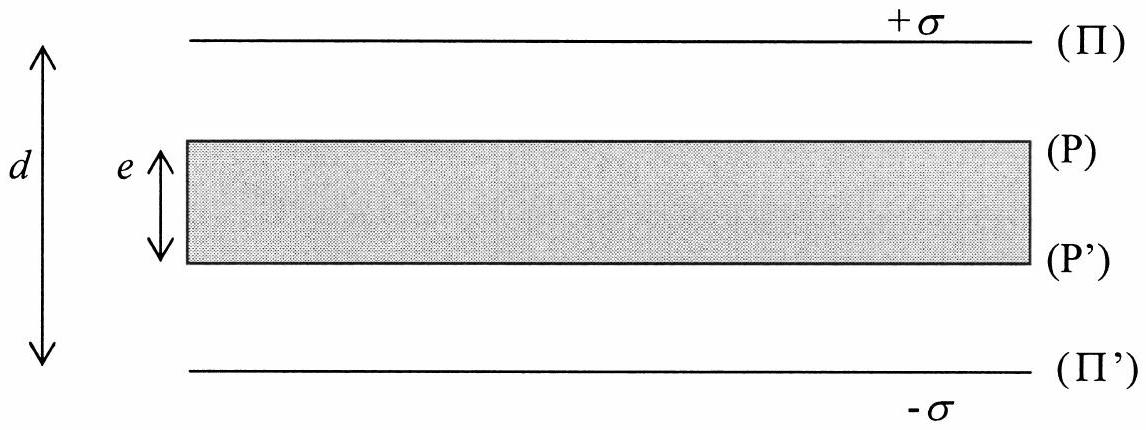

4 - On introduit entre les deux plaques du condensateur plan précédent une plaque métallique parallélépipédique d'épaisseur e < d parallèle aux armatures du condensateur. L'épaisseur e est donc une grandeur finie, mais on considère que les autres dimensions de la plaque métallique sont infinies.
On admet que le champ électrostatique est nul à l'intérieur du métal.
Justifier le fait qu'il apparaîtra des charges électriques sur les surfaces supérieure P et inférieure P ' de la plaque métallique. Déterminer le signe de ces charges. On pourra s'aider d'un schéma succinct.
5 - En utilisant le théorème de Gauss sur une surface que l'on précisera, déterminer les densités surfaciques de charge σ_P et σ_P, qui apparaissent sur les surfaces P et P ' de la plaque métallique. Exprimer σ_P et σ_P, en fonction de σ.
6.1 - Déterminer la valeur du champ électrostatique en un point du condensateur extérieur à la plaque métallique (entre P et Π d'une part et entre P ' et Π ' d'autre part).
En déduire la différence de potentiel U^′ entre les deux armatures du condensateur. On exprimera U^′ en fonction de σ, e, d et ε_0.
6.2 - En déduire la capacité surfacique C^′ du condensateur ainsi obtenu. On exprimera C^′ en fonction de e, d et ε_0. Conclure quant à l'influence de la plaque métallique sur la capacité surfacique du condensateur.
Troisième partie : Condensateur cylindrique

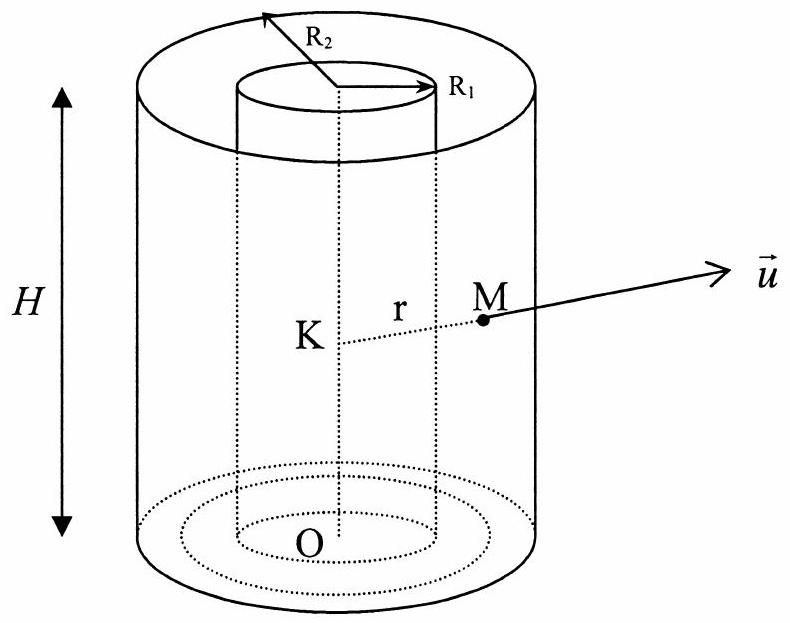

On considère un condensateur cylindrique composé de deux armatures coaxiales de hauteur H et de rayons respectifs R_l et R_2 avec R_l < R_2 et placées dans l'air. L'armature interne porte la charge électrique Q > 0. L'armature externe porte une charge totale − Q.
Les potentiels électriques des armatures sont respectivement V_l et V_2. Soit un point M situé à la distance r = KM de l'axe: R_1 < r < R_2. K est la projection orthogonale du point M sur l'axe du condensateur.
Soit u⃗ le vecteur unitaire de la droite (KM) dirigé de K vers M.
On admettra que le champ électrostatique E⃗ créé au point M est radial et sa norme ne dépend que de r. On peut donc écrire : E⃗ = E(r)u⃗.
On néglige les effets de bord.
7 - En appliquant le théorème de Gauss à une surface S que l'on précisera, déterminer l'expression de E(r). On exprimera E(r) en fonction de Q, ε_o, r et H. On distinguera les cas selon que r < R_1, R_1 < r < R_2 ou r > R_2.
8 - En déduire le potentiel V(r) à une distance r de l'axe lorsque R_1 < r < R_2. On exprimera V(r) en fonction de Q, H, V_1, R_1, ε_o et r. En déduire la différence de potentiel U = V_1 − V_2 entre les deux armatures du condensateur en fonction de Q, ε_o, H, R_1 et R_2.
9 - Déterminer la capacité C du condensateur en fonction de ε_0, H, R_2 et R_1.
10 - On peut associer au champ électrostatique une densité volumique d'énergie u_(el) égale à 1/2ε_0 E^2. En utilisant l'expression de E(r) déterminée précédemment et en intégrant l'expression de u_(el) déterminer l'énergie W_(cond) accumulée par le condensateur. On exprimera W_(cond) en fonction de Q, ε_o, H, R_l et R_2. En déduire l'expression de W_(cond) en fonction de Q et C.
11 - En effectuant un développement limité de l'expression de la capacité déterminée à la question 9, montrer que si les rayons des armatures sont très proches, c'est-à-dire si R_2 − R_l = e≪R_l, le condensateur cylindrique est équivalent à un condensateur plan dont on précisera les caractéristiques.
