Centrale Physique TSI 2013Sujet et corrigé

Les résultats numériques seront donnés avec un nombre de chiffres significatifs compatible avec celui utilisé pour les données.
On s'intéresse ici à quelques aspects de la transduction électro-acoustique. Une large partie du problème est consacrée à la transduction électrodynamique. Un modèle simple de haut-parleur électrostatique est ensuite étudié.
Les différentes parties du problème sont largement indépendantes.

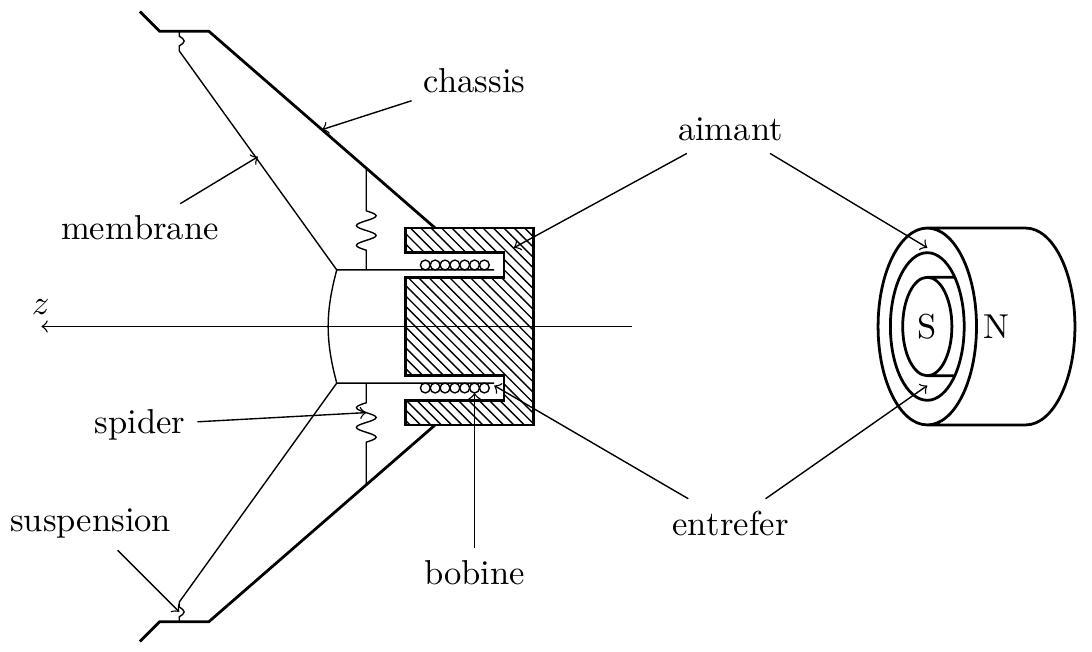

La figure 1 montre une vue en coupe du haut-parleur. L'ensemble possède la symétrie de révolution autour de l'axe Oz. Il comprend:

L'aimant est formé d'un cylindre central (pôle sud) et d'une couche cylindrique extérieure (pôle nord) séparés par un entrefer d'épaisseur très faible (de l'ordre du millimètre), rempli d'air, dans lequel règne un champ magnétique radial statique B⃗ = − Bu⃗_r avec B > 0 et où (u⃗_r, u⃗_θ, u⃗_z) est la base associée au trièdre des coordonnées cylindriques. La bobine est un solénoïde d'axe Oz situé dans l'entrefer et donc plongé entièrement dans le champ B⃗ précédent. La longueur totale du fil constituant la bobine est ℓ. L'ensemble bobine + membrane est un solide de masse m, mobile en translation selon Oz, appelé dans la suite «équipage mobile». Sa position est repérée par la coordonnée z(t). Le spider et la suspension (voir figure 1) exercent sur l'équipage mobile une force de rappel élastique − kzu⃗_z vers la position d'équilibre z = 0.

Un générateur extérieur applique aux bornes de la bobine une tension alternative (c'est-à-dire à valeur moyenne nulle) u(t). Il apparaît un courant i(t) dans le circuit. Sous l'action des forces de Laplace, l'équipage mobile se met à osciller. Les vibrations de la membrane produisent une onde acoustique qui se propage dans l'air, «image sonore ≫ de la tension d'entrée u(t).

Le poids de l'équipage mobile est supposé compensé exactement par les forces de rappel du spider et de la suspension dans la position z = 0, quelle que soit l'orientation de l'axe Oz. Il n'intervient donc pas dans l'équation mécanique du problème.
On néglige toute déformation de la membrane au cours de ses déplacements (hypothèse bien vérifiée jusqu'à des fréquences de plusieurs centaines de hertz).
Le champ magnétique garde un module constant |B⃗| = B dans tout l'entrefer.
La bobine possède une résistance R et une inductance propre L indépendantes de la fréquence et de l'amplitude du courant électrique.

L'amplitude des oscillations de l'équipage mobile est supposée telle que la bobine reste toujours entièrement contenue dans l'entrefer de l'aimant.
Les mouvements de l'équipage mobile sont amortis par une force de type frottement fluide proportionnelle à la vitesse, de la forme

a) Représenter sur un schéma en perspective une spire de la bobine et la force de Laplace dF⃗_L = i dℓ⃗ ∧ B⃗ s'exerçant sur un élément dℓ⃗ de la spire. Le courant sera orienté dans un sens tel qu'une intensité positive engendre une force de Laplace dirigée vers les z positifs.
b) Donner l'expression vectorielle de la force résultante sur la bobine en fonction de B, ℓ et i.
c) Établir l'équation différentielle du second ordre à laquelle obéit z(t).

a) Le déplacement de la bobine dans l'entrefer entraîne l'apparition d'une fem d'induction e(t). Quelle relation lie la puissance P_L des forces de Laplace à la puissance P_e cédée par la fem d'induction au circuit ? En déduire l'expression :

b) Représenter le schéma électrique équivalent à la bobine en associant la résistance R, l'inductance L et la fem d'induction.
c) On applique une différence de potentiel u(t) aux bornes de la bobine. Écrire l'équation électrique du système.

On se place en régime sinusoïdal forcé de pulsation ω. On utilise la notation complexe pour les grandeurs u(t), i(t), z(t).
I.B.1) Que deviennent les deux équations précédentes ? En déduire l'impédance Z_– = u_–/i_– du haut-parleur.
I.B.2)
a) Montrer que Z_– se met sous la forme de la somme d'un terme électrique R + jLω et d'une impédance Z_–_m appelée «impédance motionnelle», faisant intervenir les caractéristiques mécaniques du système, qu'on écrira sous la forme :

Donner les expressions de R_0, Q_e et ω_0 en fonction de m, h, k, B et ℓ.
b) En étudiant les comportements asymptotiques de Z_–_m(ω≪ω_0 et ω≫ω_0), donner l'allure de |Z_–_m| en fonction de ω. Pour quelle pulsation |Z_–_m| est-il maximum ? Quelle est la valeur de Z_–_m à cette pulsation ?

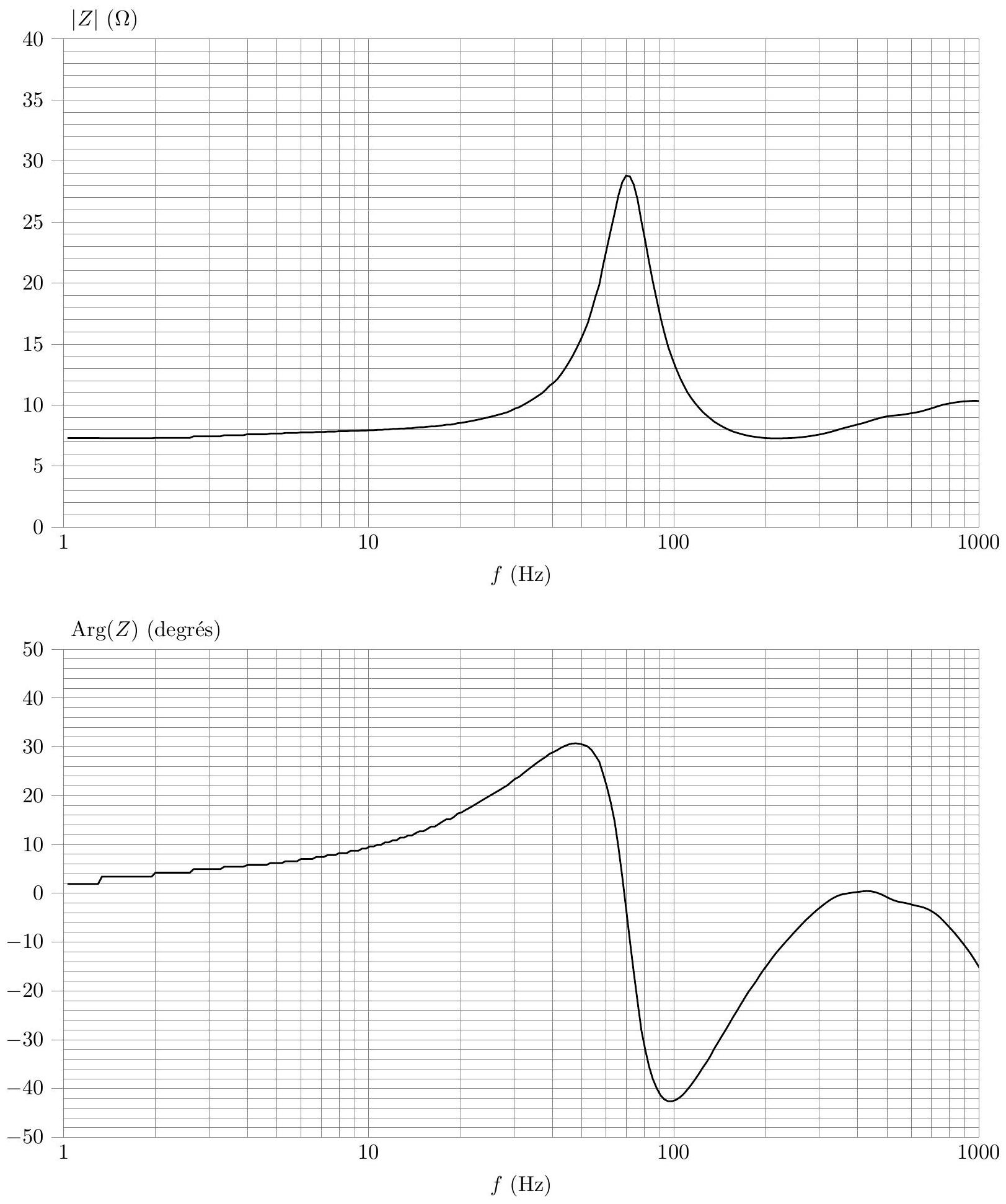

La figure 4 donne les graphes du module et de l'argument de Z_– d'un haut-parleur réel pour des fréquences f allant de 1 Hz à 1 kHz . L'échelle des abscisses est logarithmique. L'argument est en degrés. On cherche à savoir dans quelle mesure le modèle précédent est adapté.
I.C.1) L'inductance propre de la bobine est inférieure à 0, 5mH. Justifier numériquement que, pour les fréquences inférieures à 300 Hz , on peut écrire Z_– ≃ R + Z_–_m. On fera cette approximation dans la suite du problème.
I.C.2) a) L'allure des courbes est-elle compatible avec la forme de l'expression de Z_– ?
b) Déterminer graphiquement f_0 = (ω_0)/(2π), R et R_0 en expliquant la méthode utilisée.

On pose R_m = R + R_0, x = ω/ω_0 = f/f_0 et g(x) = Q_e(x − 1/x).
a) Récrire Z_– en fonction uniquement de R_m, R et g(x).
b) On cherche à résoudre |Z_–|^2 = RR_m. Montrer que cela est équivalent à résoudre g^2(x) = R_m/R.
c) Supposons qu'on ait trouvé une solution x_0, montrer que 1/x_0 est aussi solution.
d) En déduire que l'équation |Z|^2 = RR_m possède deux solutions positives x_1 et x_2, que l'on ne cherchera pas à expliciter et qui vérifient Δx = x_2 − x_1 = 1/(Q_e)√((R_m)/R).
e) Proposer alors une méthode graphique de détermination de Q_e et en estimer la valeur numérique. Estimer également les valeurs de h, k et Bℓ (sans oublier de préciser les unités). On prendra : m = 13, 6 g.
I.C.4) La remontée de |Z_–| aux hautes fréquences semble compatible avec la présence de l'inductance propre de la bobine. Pourquoi le modèle est-il cependant pris en défaut ?

On se place en régime sinusoïdal forcé. Dans toute la suite du problème, on néglige l'inductance propre de la bobine dans l'équation électrique.
I.D.1) À partir des deux équations du système établies au I.A, montrer que l'équipage mobile est un oscillateur forcé amorti par une force de frottement fluide − h^′(dz)/(dt)u⃗_z et donner l'expression de h^′ en fonction de h, B, ℓ et R.
I.D.2) En déduire en régime sinusoïdal forcé la fonction de transfert

On donnera l'expression de Q_t en fonction de Q_e, R et R_0. Quelle est la nature du filtrage réalisé ?
I.D.3) En utilisant les valeurs obtenues au I.C, donner la valeur numérique de Q_t. En déduire la valeur du coefficient de frottement h^′.
I.D.4)
a) Représenter sommairement le diagramme de Bode en gain (20log(|A(jω)|)/(|A|_(max)) en fonction de logf) pour Q_t ≃ 0, 4.
b) Pour ω≪ω_0, on dit que le haut-parleur fonctionne «en contrôle de raideur» et pour ω≫ω_0, «en contrôle de masse ». Interpréter.
c) Pour le haut-parleur précédent, le constructeur donne : Bℓ = 7, 0 T ⋅ m et m = 13, 6 g. Quelle amplitude maximale doit-on donner à la tension d'entrée si on veut limiter l'amplitude des oscillations de l'équipage mobile à 5 mm ? Pourquoi doit-on limiter cette amplitude?

On montre que la célérité des ondes sonores dans un fluide de masse volumique μ et de pression P est

où

est le coefficient de compressibilité isentropique. μ_0, P_0 et T_0 sont les champs de masse volumique, de pression et de température, uniformes dans le fluide au repos. On se propose d'exprimer c pour un gaz parfait de masse molaire M.
II.A - Quelle relation lie μ_0, P_0, M et la température T_0 à l'équilibre (équation d'état)?
II.B - Donner une relation liant P, μ et le coefficient γ = c_p/c_v pour les évolutions isentropiques (c'est-à-dire adiabatiques et réversibles). En déduire l'expression de χ_s à la pression P_0, puis celle de c en fonction de γ, T_0 et M.
II. C - Application numérique. Pour l'air assimilé à un gaz parfait, on donne : M = 29 g ⋅ mol^(− 1), γ = 1, 4, R = 8, 31 J ⋅ K^1 ⋅ mol^(− 1). Évaluer c à la température 20^∘C et conclure.

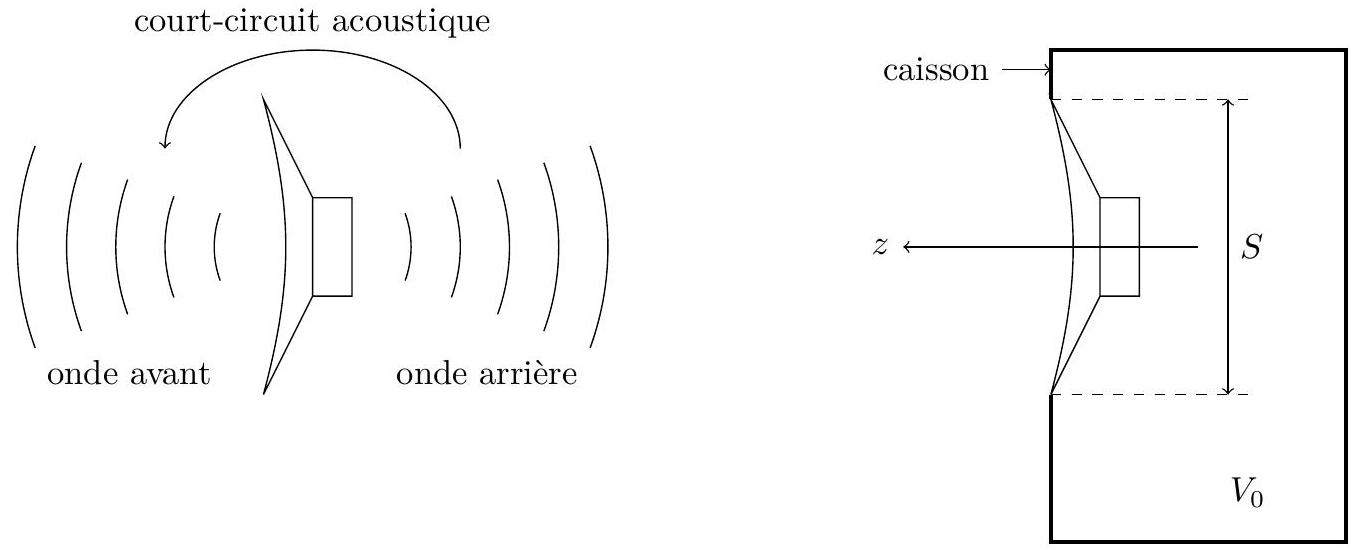

Lors du déplacement de la membrane, l'air est mis en mouvement au voisinage des deux faces de celle-ci. En plus de l'onde sonore vers l'avant, il y a production d'une onde vers l'arrière en opposition de phase avec la première. La superposition de ces deux ondes produit un «court-circuit acoustique»: la puissance sonore rayonnée est alors très faible.

On doit donc supprimer l'onde arrière. La solution la plus courante consiste à fixer le haut-parleur dans un caisson clos de dimensions faibles devant les longueurs d'onde rayonnées : c'est le concept de l'enceinte acoustique (figure 2). Lorsqu'il est associé à un caisson sphérique de volume V_0, les courbes d'impédance (module et argument de Z_– en fonction de la fréquence) du haut-parleur précédent deviennent celles de la figure 5. Elles diffèrent de celles du haut-parleur nu. On se propose d'interpréter ces modifications.
Pour simplifier, on assimile la membrane à un disque plan de surface S. Le caisson est rempli d'air considéré comme un gaz parfait diatomique de coefficient γ = 1, 4. Au repos, la pression dans le caisson est égale à la pression atmosphérique P_0 = 1, 0 × 10^5 Pa, la masse volumique de l'air est μ_0 = 1, 3 kg ⋅ m^(− 3) et la membrane est en z = 0. L'axe Oz est orienté vers l'extérieur du caisson (figure 2).
III.A - Lorsque la membrane oscille, l'air dans l'enceinte subit des compressions/détentes supposées adiabatiques réversibles (c'est-à-dire isentropiques).
III.A.1) Quelle relation lie la pression P dans le caisson à l'abscisse z(t) de la membrane ?
III.A.2) L'amplitude des oscillations étant faible, on a toujours ε = Sz/V_0≪1. En faisant un développement limité de l'expression précédente au premier ordre en ε, écrire P sous la forme P = P_0 − αz et donner l'expression de α en fonction de γ, P_0, S et V_0.
III.A.3) Montrer qu'il apparaît sur la membrane une force supplémentaire de rappel élastique − k^′ zu⃗_z et donner l'expression de k^′.
III. B - Quel volume V_(AS) faudrait-il donner au caisson pour que k^′ soit égale à la raideur k de la suspension? V_(AS) est le «volume d'air équivalent à la raideur de la suspension». Dans la suite, on pose A = V_(AS)/V_0.
III. C - Que devient l'équation mécanique du I.A.1.c) lorsqu'on tient compte de la nouvelle force ? On introduira les grandeurs ω_0 = √(k/m) et A.
III. D - L'équation électrique du I.A.2.c) est inchangée (inductance propre L toujours négligée). Écrire les équations électrique et mécanique en régime sinusoïdal forcé et en déduire l'impédance Z_– = u_–/i_– du haut-parleur en enceinte close. Comme au I.B, on la mettra sous la forme R + Z_–_m où

est la nouvelle impédance motionnelle et on donnera les expressions de ω_0^′ et Q_e^′ en fonction de ω_0, Q_e et A.

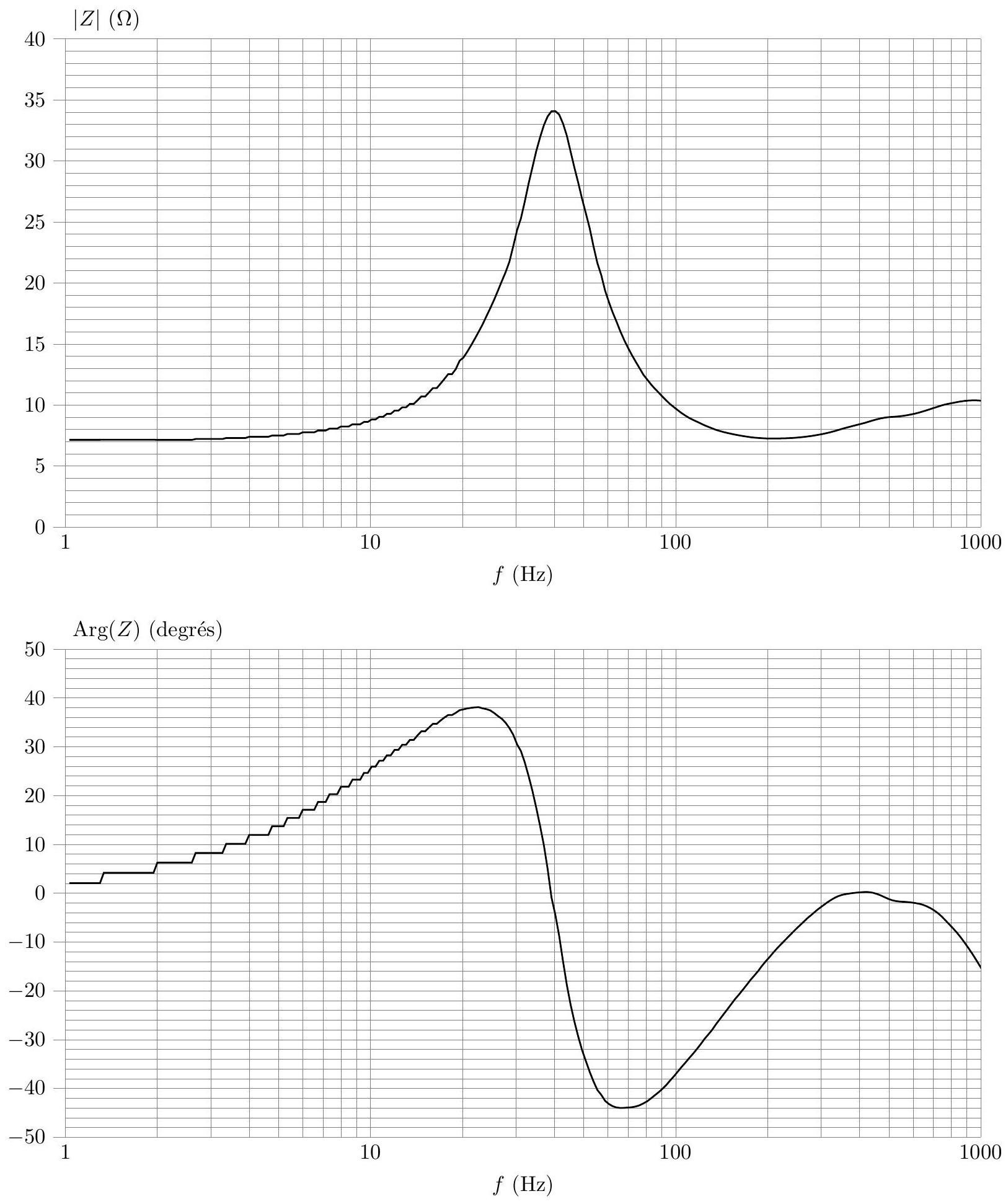

III.E.1) À partir des graphes de la figure 5 et en procédant comme au I.C.3, donner les valeurs expérimentales de f_0^′ = (ω_0^′)/(2π), R_0^′ et Q^′ e.
III.E.2) En comparant f_0 et f_0^′, donner la valeur de A, puis le volume V_(AS) et la raideur k de la suspension (sans oublier de préciser l'unité). Le volume du caisson est V_0 = 12, 7 L.
III.E.3) Le modèle adopté conduit à la relation f_0^′/f_0 = Q_e^′/Q_e. Cette relation est-elle vérifiée numériquement ? Pour interpréter le désaccord, on admet qu'en enceinte close, la force de frottement fluide est également modifiée et devient − h^′(dz)/(dt)u⃗_z. En comparant Q_e^′ et Q_e, déterminer le rapport h/h^′.
III.E.4) Montrer qu'une autre mesure de ce rapport peut être obtenue à partir du graphe. Est-elle compatible avec la première ?

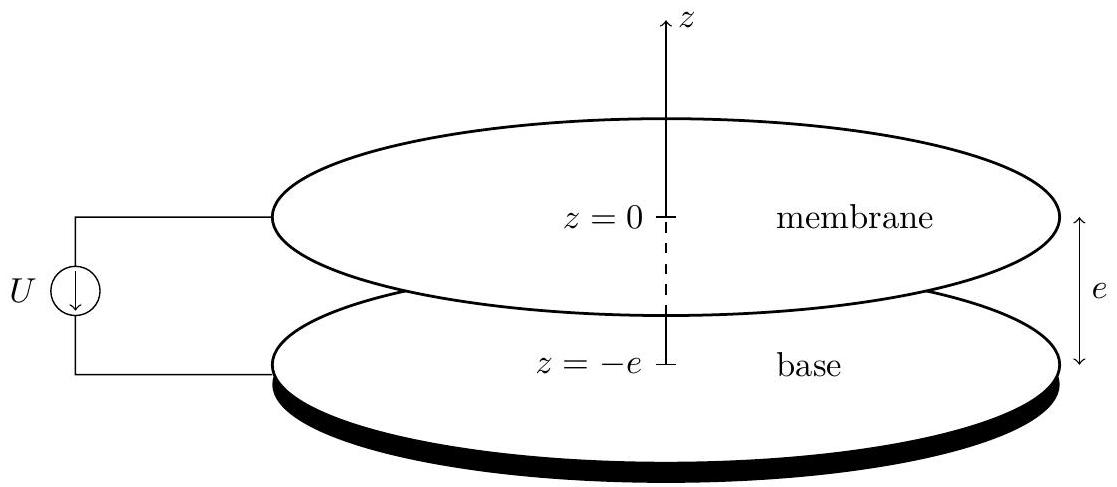

Deux disques conducteurs de même rayon, parallèles, sont écartés d'une faible distance e. L'un d'eux est fixe ("la base"), l'autre constituant la membrane est mobile en translation selon l'axe Oz.

La membrane de surface S est rappelée vers la position z = 0 par la force de rappel élastique − kzu⃗_z. Elle est également soumise, lors de ses déplacements, à la force de frottement fluide − h(dz)/(dt)u⃗_z. L'air séparant les disques est assimilable, du point de vue électrostatique, au vide. Lorsqu'on établit une différence de potentiel (ddp) U entre les disques, il apparait une charge électrique Q sur la base et une charge opposée − Q sur la membrane. Ces charges sont réparties uniformément sur chaque disque.

La base est assimilée à un plan infini portant la densité surfacique de charge σ uniforme.
IV.A.1) En utilisant les propriétés de symétrie et d'invariance de la distribution de charge, préciser, en les justifiant, la direction du champ E⃗ crée par la base seule et sa dépendance avec les coordonnées spatiales.
IV.A.2) Comparer les champs E⃗(M) et E⃗(M^′) créés par la base seule en deux points M et M^′ symétriques par rapport au plan des charges.
IV.A.3) En appliquant le théorème de Gauss à un cylindre d'axe Oz traversant le plan de charge, déterminer le champ E⃗ créé par la base seule dans tout l'espace en fonction de σ puis de la charge Q.
IV.A.4) En déduire la force électrique F⃗_e subie par la membrane. Est-elle attractive ou répulsive ?
IV.A.5) L'ensemble des deux conducteurs constitue un condensateur de capacité C = (ε_0 S)/(e + z). Exprimer F⃗_e en fonction de U, z et des constantes du problème.

IV.B.1) La ddp U étant maintenue constante et égale à U_0, quelle est l'équation vérifiée par la coordonnée z_0 de la membrane à l'équilibre ? Que peut-on dire à priori du nombre de solutions de cette équation ?
IV.B.2) On se propose de faire une discussion graphique de l'existence de ces solutions. Mettre l'équation sous la forme Az_0 = 1/((e + z_0)^2) où A est une fonction de U_0. En traçant les graphes des fonctions associées à chacun des deux membres, montrer qu'il existe des valeurs de U_0 pour lesquelles l'équation admet deux solutions z_1 et z_2 telles que − e < z_1 < z_2 < 0.
IV.B.3) Discuter qualitativement de la stabilité de chaque position.
IV.B.4) Déterminer la valeur maximale U_m de U_0 permettant d'obtenir une position d'équilibre stable. Que valent z_1 et z_2 pour U_0 = U_m ?
IV.B.5) Application numérique. On prend z_0 = − e/100 pour la position d'équilibre stable, e = 3 mm, S = 0, 05 m^2, k = 1000 N ⋅ m^(− 1) et ε_0 = 8, 85 × 10^(− 12) F ⋅ m^(− 1). Déterminer U_0 et U_m.

IV.C.1) Donner l'équation différentielle reliant z(t) à la tension U(t) en régime variable. On notera m la masse de la membrane.
IV.C.2) U(t) étant une tension oscillante autour de la valeur U_0 précédente, de la forme U(t) = U_0 + u(t) avec |u(t)|≪U_0, on étudie les petits mouvements de la membrane au voisinage de la position d'équilibre stable z_0 et on pose z(t) = z_0 + ξ(t) avec |ξ(t)|≪e + z_0. Écrire l'équation différentielle vérifiée par ξ(t).
IV.C.3) Montrer qu'avec les hypothèses, cette équation prend la forme simplifiée

On fera un développement limité au premier ordre en ξ/(e + z_0) et u/(U_0).
Donner les expressions de k^′ et α en fonction de k, S, U_0, e et z_0.
Donner les valeurs numériques de k^′ et α (en reprenant les données de la question IV.B.5).
Conclure.

On prend u(t) = u_s cos(ωt). On note u_–(t) et ξ_–(t) les représentations complexes de u(t) et ξ(t).
IV.D.1) Quelle est la nature du transfert A(jω) = ξ_–/u_– ?
IV.D.2) La membrane est une feuille d'aluminium d'épaisseur a = 20μ m, d'aire S = 0, 05 m^2 et de masse volumique μ = 2, 7 × 10^3 kg ⋅ m^(− 3). Calculer la fréquence propre f_0 = 1/(2π)√((k^′)/m) du système.
IV.D.3) On se place à une fréquence f≪f_0 (en «contrôle de raideur»). Quelle amplitude u_s doit-on donner à u(t) pour obtenir une amplitude d'oscillation ξ_m = e/100 ?
Comparer avec le haut-parleur électrodynamique.
Conclure.
