Le sujet étudie les principaux dispositifs du détecteur d'ondes gravitationnelles Virgo. La première partie étudie l'interféromètre de Michelson et la variation d'éclairement provoquée par le passage d'une onde gravitationnelle. La deuxième partie étudie l'isolation sismique des miroirs par des pendules amortis, seuls puis en cascade. La troisième partie étudie l'asservissement électronique de la position du miroir par un filtre puis un intégrateur. La quatrième partie étudie le principe de l'émission stimulée à l'origine du fonctionnement du laser utilisé par l'interféromètre.
1Partie I : interféromètre de MichelsonOn étudie la différence de chemin optique induite par le passage d'une onde gravitationnelle dans un interféromètre de Michelson, et la sensibilité minimale détectable compte tenu du bruit de comptage de photons.
2Partie II : isolation sismique des éléments d'optiqueOn étudie le comportement d'un pendule simple amorti soumis à un support mobile, puis d'une cascade de pendules, pour atténuer les vibrations sismiques transmises au miroir.
3Partie III : contrôle de la position du miroirOn étudie la fonction de transfert d'un filtre à amplificateur opérationnel pour la commande de vitesse, puis l'asservissement de position du miroir par un intégrateur, avec l'étude de sa stabilité et de sa bande passante.
4Partie IV : le laser en amont de l'interféromètreOn étudie la distribution de Maxwell-Boltzmann des populations atomiques, l'absorption et l'émission spontanée, puis l'émission induite introduite par Einstein qui explique le fonctionnement du laser.
Tout comme l'accélération de charges permet le rayonnement d'une onde électromagnétique, l'accélération de masses entraîne l'émission d'ondes gravitationnelles (notées OG dans la suite) sous forme de trains d'onde, se propageant dans toutes les directions à la vitesse de la lumière dans le vide c = 3 ⋅ 10^8 m ⋅ s^(− 1).
Les ondes gravitationnelles sont de petites perturbations de la géométrie locale de l'espace-temps. On les caractérise classiquement par une grandeur sans dimension h mesurant en quelque sorte le «pourcentage» de la déformation (on peut le considérer comme une variation anisotrope de l'indice de réfraction du vide). Si une onde gravitationnelle d'amplitude suffisante traverse un interféromètre, les chemins optiques suivis par chaque faisceau diffèrent, provoquant un (faible) décalage de phase des faisceaux à la recombinaison. La mesure de ce déphasage permet de remonter à la différence de longueur des chemins dl puis à la grandeur h = dl/L où L est la longueur de chacun des bras (soit 3 km dans le projet Virgo).
L'importance de telles ondes, prédite par la Relativité Générale, provient du fait qu'elle pourraient valider les prédictions d'Einstein et que tout phénomène physique peut en être la source, puisqu'il n'y a pas de matière qui soit neutre gravitationnellement. En particulier, les OG apparaissent dans l'Univers lors de processus «dramatiques» tels que les supernovæ ou la coalescence d'un système binaire d'étoiles à neutrons.
Le projet franco-italien Virgo consiste à détecter, par des méthodes d'interférométrie optique poussées à leurs limites extrêmes de sensibilité, ces OG dont les amplitudes sont très faibles et dont les fréquences vont de 10 à 10^4 Hz (ce qui correspond par exemple à l'exploration de l'amas de la Vierge, d'où l'expérience tire son nom).
L'objectif du projet Virgo est d'atteindre une sensibilité suffisante h, de l'ordre de 10^(− 21).
Notations :
à une grandeur réelle g(t) = Gcos(ωt + φ) on associe la grandeur complexe g_– = G_–e^(jωt),
a_– étant l'amplitude complexe lumineuse, l'éclairement est alors E = a_– ⋅ a_–^∗.
Les quatre parties, bien que liées à la mise en œuvre de ce projet, sont dans une large mesure indépendantes entre elles.
Filière TSI
Partie I - Interféromètre de Michelson
Quand l' OG arrive dans l'interféromètre, son action peut être modélisée de la façon suivante : l' OG provoque une variation d'indice de réfraction et donc une variation de différence de chemin optique. On cherche alors à détecter la variation de puissance lumineuse en sortie de l'interféromètre induite par ce passage.

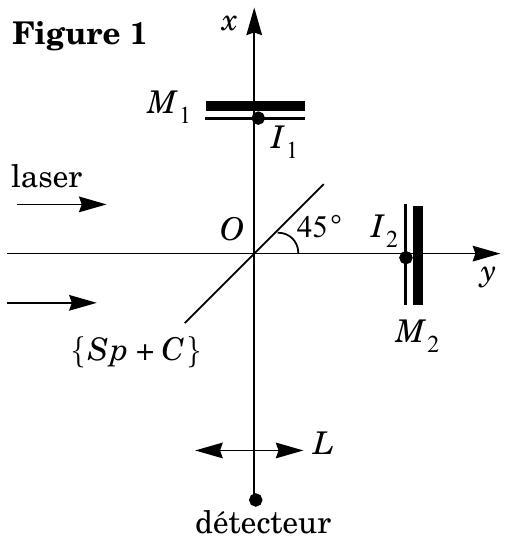

I.A - La figure 1 donne le schéma d'un interféromètre. Les miroirs M_1 et M_2 sont parfaitement orthogonaux entre eux et éclairés par une source laser de longueur d'onde dans le vide λ = 1064 nm, de diamètre supposé constant (section S ). La lame séparatrice est notée Sp.
I.A.1) À partir d'un schéma clair, expliquer en quelques lignes le rôle de la lame compensatrice, notée C, sa nature et son placement. Cette compensation est-elle parfaite? Justifier la présence de la lentille mince L; comment placer le détecteur?
I.A.2) On admet que l'ensemble {Sp + C} n'introduit aucune différence de marche supplémentaire.
Dans cette question il n'y a aucune OG.
a) On note OI_1 = L_1; OI_2 = L_2 = L_1 + e. L'indice de l'air sera pris égal à 1 . Quelle est la différence de chemin optique δ_0 entre les
rayons se réfléchissant sur M_1 et ceux se réfléchissant sur M_2 ?
b) En déduire, par une démonstration rapide, l'éclairement E_0 reçu par le détecteur en fonction de e, λ et l'éclairement E_(inc) du faisceau laser incident. On rappelle que chaque faisceau interférant a un éclairement égal à E_(inc)/4.
c) Qu'observerait-on si l'ensemble {L + détecteur } était remplacé par un écran placé à grande distance de l'interféromètre ?
I.B - On suppose maintenant que l'interféromètre est soumis à une OG se propageant selon l'axe Oz, à la fréquence v_(OG) = 1kHz. Cela modifie alors la propagation des ondes lumineuses de la façon suivante :
une onde lumineuse se propageant dans la direction Ox voit un indice égal à n_x = 1 − (1/2)h(t, z);
une onde lumineuse se propageant dans la direction Oy voit un indice égal à n_y = 1 + (1/2)h(t, z);
où h(t, z) = h_0 cos(2πv_(OG)(t − z/c)) caractérise le passage de OG (voir préambule). On supposera que cette grandeur a une amplitude constante sur l'ensemble de l'interféromètre ( z = 0 ) ainsi que pendant sa propagation dans celui-ci: h(t, z) = h_0 = 10^(− 21).
I.B.1)
a) Calculer en présence de l' OG le chemin optique ( OI_1 ) en fonction de h_0 et L_1.
b) Même question pour le chemin optique ( OI_2 ) en fonction de h_0 et L_2.
c) En déduire la différence de chemin optique δ entre deux rayons interférant, en fonction de e, h_0, L_1 et L_2.
I.B.2) Montrer qu'en présence de l'OG l'éclairement en sortie de l'interféromètre s'écrit, au premier ordre en h_0 :
E ≈ (E_(inc))/2[1 + cosφ_0 − 2h_0 kLsinφ_0]
où φ_0 est le déphasage des rayons interférant en l'absence d' OG; k = 2π/λ; L = (L_1 + L_2)/2.
I.B.3) On appelle P la puissance lumineuse. On admet que
P = ∬EdS_(Surface faisceau)
a) Déterminer la puissance lumineuse P_(mes) mesurée en sortie de l'interféromètre en fonction entre autre de la puissance P_(inc) du faisceau laser incident.
b) Pour quelle valeur de φ_0 la variation |ΔP_(mes)| de puissance mesurée lors du passage de l'OG est-elle maximale ? Donner alors l'expression de cette variation maximale.
Application numérique : pour P_(inc) = 20 W et L_1 ≈ L_2 = 3 km, calculer la valeur de cette variation maximale. Conclure.
I.B.4) En réalité, il faut optimiser la sensibilité de la méthode de détection. Une limitation fondamentale, en optique, est le bruit de comptage de photons ("shot noise"). On peut montrer que le rapport signal sur bruit, qu'il faut maximiser, s'écrit alors :
(signal)/(bruit) = K(|ΔP_(mes)|)/(√(P_0))
où P_0 est la puissance mesurée en l'absence d' OG et K une constante dimensionnée.
a) Déterminer la valeur la plus intéressante pour φ_0. À quelle type de franges cela correspond-il ?
b) Expérimentalement on a L_2 − L_1 = e = 847, 9003 mm. Cela vous semble-t-il cohérent? Justifier.
I.B.5) On admettra que la plus grande sensibilité de l'interféromètre est atteinte pour φ_0 ≈ π; la plus petite valeur mesurable de h_0 est alors :
h_(min) = 1/(4πL)√((h_(Planck)cλ)/(P_(inc)T))
où T est la durée de mesure, et h_(Planck) la constante de Planck h_(Planck) = 6, 62 ⋅ 10^(− 34) J ⋅ s. Calculer h_(min) pour T = 10^(− 4) s (on remarquera que e < L_1).
I.B.6)
a) Le dispositif étudié ici permet-il de détecter les OG provoquées par les supernovæ de l'amas de la Vierge, situées à environ 100 années lumière?
b) Sachant que l'amplitude d'une OG décroît, comme une onde électromagnétique, de manière inversement proportionnelle à la distance à la source, en déduire la distance à laquelle doit se produire une supernova pour qu'elle soit détectable par ce modèle de dispositif.
Quatre interféromètres de ce type existent dans le monde ; les projets les plus avancés sont LIGO (États-Unis) et TAMA (Japon).
Partie II - Isolation sismique des éléments d'optique
Les vibrations sismiques du sol ont des amplitudes plus importantes que celles des OG. Il est donc essentiel que ces vibrations n'atteignent pas les composants optiques de l'interféromètre. On introduit alors entre la Terre et les miroirs des isolateurs mécaniques permettant une isolation verticale et horizontale. Cette partie propose d'étudier l'isolation horizontale. Le miroir sera assimilé à une masse ponctuelle M. On ne considérera que des petits déplacements; on appelle g le champ de pesanteur, dirigé selon l'axe Oz dans le sens des négatifs.
II.A - Pendule simple

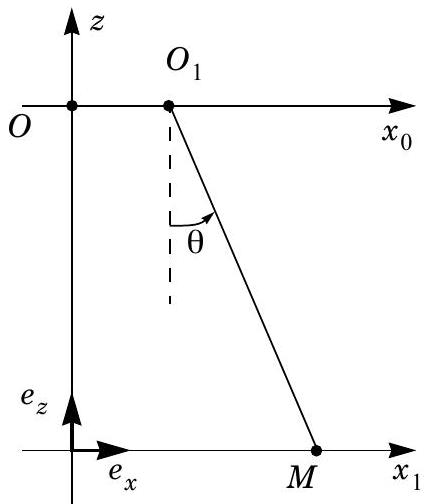

On considère un pendule simple, figure 2, formé d'un fil sans raideur, de masse négligeable, de longueur L_p; l'une de ses extrémités est reliée au point O_1 fixe d'abscisse x_0, l'autre à la masse M, supposée ponctuelle.
II.A.1) Établir l'équation différentielle vérifiée par x_1(t). On introduira la pulsation propre
ω_0 = √(g/L_p).
Donner la loi x_1(t) avec des conditions initiales quelconques.
II.A.2) On soumet maintenant la masse M à une force d'amortissement
− M/τ(dx_1)/(dt)e⃗_x.
Établir la nouvelle équation différentielle vérifiée par x_1(t).
Effectuer un bilan énergétique (on pourra poser
Figure 2
II.A.3) Sur trois schémas différents, tracer l'allure de x_1(t) pour chacun des trois régimes possibles (on prendra les conditions initiales x_1 = 0, x˙_1 = 0 ). Quelle est la signification physique de τ ? Dans le cas du régime pseudo-périodique, le faire figurer sur le graphe correspondant.
II.B - Le point O_1 est maintenant mobile, son abscisse x_0(t) variant sinusoïdalement : x_0(t) = X_0 cosωt. L'ensemble est toujours assimilé à un pendule simple de longueur L_p, soumis à la force de frottement précédente.
II.B.1) À partir du principe fondamental de la dynamique, établir l'équation différentielle vérifiée par x_1(t) et faisant intervenir x_0(t).
II.B.2)
a) En régime sinusoïdal établi, montrer que la relation entre les amplitudes complexes X_–_1 et X_–_0 est:
X_–_1(− ω^2 + ω_0^2 + jω/τ) = ω_0^2 X_–_0.
b) Tracer sur le même graphe les allures possibles de |X_–_1/X_–_0|(ω), en précisant les conditions d'obtention. Dans le cadre du projet Virgo, dans quel domaine faut-il se placer? Justifier.
c) Application numérique : τ = 100 s, ω_0 = 2π^∗ 0, 5rad ⋅ s^(− 1), ω = 2π^∗ 10^3 rad ⋅ s^(− 1), X_0 = 1μ m. Calculer l'amplitude des oscillations du miroir. Lisolation est-elle suffisante?
d) On souhaite également, par un modèle du même type, mesurer l'amplitude des vibrations sismiques : dans quel domaine doit-on alors choisir ω_0 ? Justifier.
II.C - Amélioration du dispositif
Le dispositif est en fait formé de N pendules assimilables à des pendules simples de longueur L_p, de masse m et de temps d'amortissement τ, à l'exception du dernier qui correspond au miroir pour lequel on supposera que M = km où k est un nombre sans dimension.

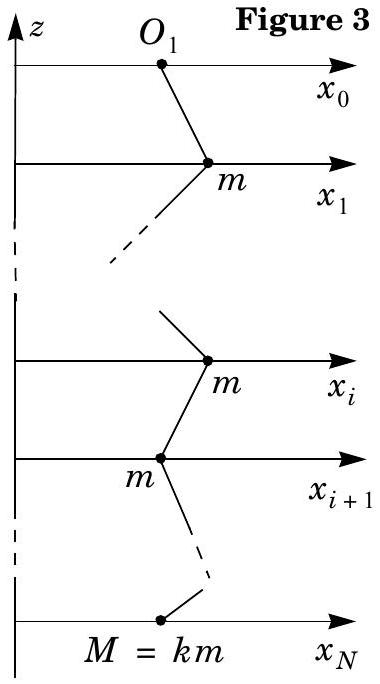

On note (figure 3) x_0(t) la position du support, x_N(t) celle du miroir, x_1(t) celle de la ième masse avec i ∈ [1, N − 1].
II.C.1) À partir du principe fondamental de la dynamique:
a) déterminer la norme de la tension du fil exercée sur la masse M : T_N;
b) montrer que la norme de la tension T⃗_i exercée par la (i-1) ^(ème) masse sur la i^(ème) masse (figure 4) est: T_i = mg(N + k − i).
II.C.2)
a) Déduire de II.C.1-a) l'équation différentielle du mouvement du miroir faisant intervenir x_N et x_(N − 1). On fera apparaître les constantes τ et ω_0.
b) Montrer que l'équation différentielle satisfaite par la position de la ième masse est :
x¨_i + (x˙_i)/τ + ω_0^2[2(k + N − i) − 1]x_i = ω_0^2[(k + N − i)x_(i − 1) + (k + N − i − 1)x_(i + 1)].
II.C.3) En déduire la relation entre les grandeurs complexes x_–_N et x_–_(N − 1) puis entre x_–_(i + 1), x_–_(i − 1) et x_–_i. On utilisera les notations

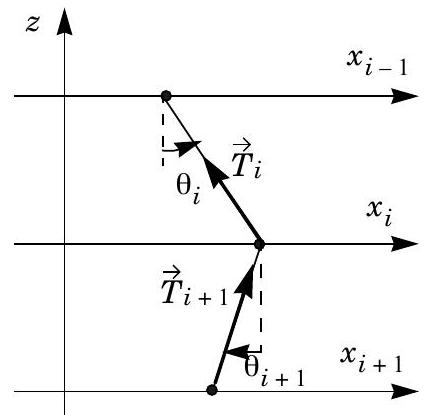

II.C.4) On peut montrer (cela n'est pas demandé au candidat) qu'alors x_–_i = B_i x_–_N pour i ∈ [0, N] avec
B_(i − 1) = (A_i B_i − (N + k − i − 1))/(N + k − 1) pour i ∈ [1, N − 1].
Figure 4
a) Que valent B_N et B_(N − 1) ?
b) Pour cette question on se place dans le cas où ω»ω_0, N ≈ 1 et k ≈ 1. Montrer que |A_i| ≈ |A_0| > 1. En déduire l'expression approchée de B_0 : B_0 ≈ − ω^2/ω_0^2.
c) Dans le dispositif du projet Virgo, N = 5, k = 4 et ω > ω_0. Donner la limite de l'atténuation en amplitude du dispositif, au-dessus de 10 Hz . Conclure.
En réalité ce modèle est insuffisant. Le dispositif d'atténuation, appelé superatténuateur, est constitué d'une pré-isolation, puis de cinq filtres (auxquels on ajoute des ressorts pour amortir les mouvements verticaux) et enfin d'un système magnétique permettant l'immobilisation de l'ensemble. La fréquence de résonance est alors ramenée à environ 30 mHz , ce qui permet une atténuation de 10^(− 14) à 10 Hz .
Partie III - Contrôle de la position du miroir

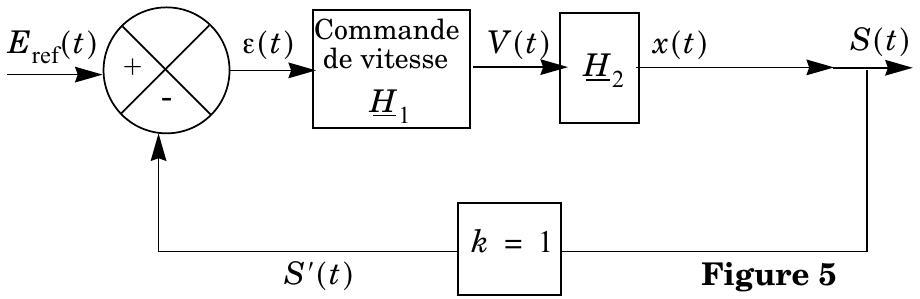

Il est impératif de se placer au maximum de sensibilité de l'interféromètre ; il faut entre autre positionner parfaitement le miroir. Pour cela, après un alignement «manuel», on soumet l'instrument à un asservissement de position. On donne le schéma bloc de l'asservissement (figure 5) :
E_(ref)(t) est une tension de référence ;
Le filtre H_2 permet de passer de la vitesse de translation du miroir à la position de celui-ci ; V(t) et x(t) sont des
tensions proportionnelles respectivement à la vitesse et à la position du miroir ;
On rappelle que le symbole :
signifie que s = E_1 − E_2
III.A - Étude de la commande de vitesse

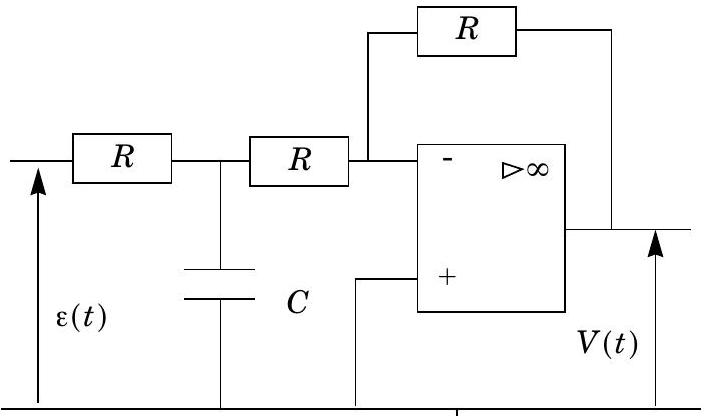

La commande de vitesse est modélisée par le circuit ci-contre figure 6. L'amplificateur opérationnel est supposé parfait et fonctionne en régime linéaire.
III.A.1) Établir la fonction de transfert H_–_1 = V_–/ε_–. La mettre sous la forme
H_–_1 = (H_0)/(1 + j(ω/ω_1))
et donner les expressions de H_0 et ω_1. Quelle est la nature du filtre H_1 ?
III.A.2) Faire une étude asymptotique du gain en décibel et tracer l'allure de son diagramme de Bode.
On précisera les différents éléments caractéristiques.
III.B - Asservissement de la position du miroir
III.B.1) Quelle fonction de base faut-il utiliser pour obtenir la «position» x(t) du miroir à partir de la «vitesse» V(t) ?
III.B.2) Quelle réalisation la plus simple possible proposeriez-
Figure 6
vous? Donner alors H_–_2 = x_–/V_– (la constante de temps sera prise égale à RC ).
III.B.3) Expliquer l'utilité de cet asservissement.
III.B.4)
a) Déterminer la fonction de transfert F_– = S_–/E_–_(ref), en remarquant que S(t) = x(t). Le système est-il stable ? Justifier.
b) Faire une étude asymptotique du gain en décibel et tracer son diagramme de Bode. On précisera les différents éléments caractéristiques.
c) Déterminer la bande passante f_(bp) du système asservi.
La position du miroir doit se faire à ± δl/2 : quelle doit être alors la vitesse maximale v_(seuil) du miroir? On exprimera v_(seuil) en fonction de f_(bp) et δl.
III.B.5) On prend E_(ref) = 0 (qui correspond au minimum de la puissance de sortie). Déterminer la loi S(t) et tracer son allure. On prendra les conditions initiales : S(0) = S_0 et S˙(0) = 0. L'asservissement est-il correct ? Justifier.
Partie IV - En amont de l'interféromètre : le LASER
Inventé il y a une quarantaine d'années, le LASER (Light Amplification by Stimulated Emission of Radiation), au-delà de son importance dans les expériences de détection des ondes gravitationnelles, est omniprésent dans notre vie quotidienne et dans l'industrie. Il est donc essentiel d'avoir une idée de son principe de fonctionnement. Il peut se résumer ainsi :
Le résonateur a pour rôle essentiel de confiner l'énergie électromagnétique dans la cavité, en jouant le rôle de «piège» à photons, au moyen de deux miroirs. Si
ses caractéristiques nécessitent une étude poussée, ce n'est toutefois pas à ceci que nous nous intéresserons, mais plutôt à l'amplification : effet physique qui a donnée son nom au laser.
IV.A - À propos de l'émission stimulée
La loi de distribution de Maxwell-Boltzmann permet de connaître le nombre d'atomes N_1 (ou de molécules) d'énergie E_1 dans un système gazeux en équilibre thermique avec un thermostat à la température T :
N_1 = Ke^(((− E_1)/(kT))), où k = 1, 38 ⋅ 10^(− 23) J ⋅ K^(− 1) est la constante de Boltzmann.
IV.A.1) Déduire le rapport N_1/N_0 où :
N_1 : nombre d'atomes dans l'état excité d'énergie E_1.
N_0 : nombre d'atomes dans l'état fondamental d'énergie E_0.
IV.A.2) Que vaut ce rapport à la température T = 0 K ? Était-ce prévisible ? Justifier. Que devient ce rapport à très haute température ? Peut-il être égal à l'unité ? Justifier.
IV.A.3) Sachant que l'énergie d'un photon associé à une onde de fréquence v est E_(photon) = h_(Planck) ⋅ v, quelle est l'énergie d'un photon associé à une onde de longueur d'onde λ = 1064 nm correspondant à la longueur d'onde du laser placé devant l'interféromètre et que l'on assimilera à la désexcitation d'un atome du niveau d'énergie E_1 vers le fondamental ? Calculer alors, et commenter, le rapport N_1/N_0 pour la température T = 298 K ?
(On rappelle que h_(Planck) = 6, 62 ⋅ 10^(− 34) J ⋅ s ).
IV.B - Absorption et émission spontanées
Pour passer de l'état énergétique fondamental E_0 à l'état énergétique excité E_1, l'atome peut absorber de l'énergie sous forme radiative, c'est-à-dire absorber un photon d'énergie : ΔE = E_1 − E_0.
IV.B.1) On considère un système gazeux comportant N atomes, soumis à un flux lumineux de densité énergétique u(v). La variation élémentaire dN_(1 abs) du nombre d'atomes qui peuplent l'état excité d'énergie E_1, lorsque le système est soumis au flux lumineux pendant un temps dt, est proportionnel au nombre N_0 d'atomes dans l'état fondamental, présents dans le milieu, au temps d'exposition et à la densité énergétique du flux photonique. Établir l'expression de dN_(1 abs) en notant C la constante de proportionnalité qui intervient dans cette expression.
IV.B.2) D'autre part, les états d'énergie supérieure au fondamental sont instables et l'atome perd, au bout d'un temps plus ou moins long, spontanément l'énergie qu'il a acquise lors de l'absorption du photon. On admet que la varia-
tion élémentaire d'atomes dN_(1em) de l'état excité, due à ce processus, est proportionnelle au nombre d'atomes dans l'état excité et au temps d'observation. Établir l'expression de dN_(1em) en notant A la constante de proportionnalité.
IV.B.3) Si les N atomes ont été placés dans une enceinte éclairée par un faisceau lumineux (flux de photons d'énergie ΔE = E_1 − E_0 ), à l'équilibre, le nombre d'atomes dans l'état excité doit rester constant. Montrer que cet équilibre se traduit par
(N_1)/(N_0) = − C/Au(v).
IV.B.4) Sachant que la densité d'énergie est donnée par la relation :
u(v) = D(v)[exp((h_(Planck)v)/(kT)) − 1]^(− 1), que devient le rapport (N_1)/(N_0) ?
Remarque : cette densité d'énergie est en fait celle rayonnée par un corps noir de température T.
Ce résultat est-il compatible avec la distribution de Maxwell-Boltzmann traitée dans la partie IV.A ?
IV.C - Émission induite
Einstein fait l'hypothèse de l'existence d'une émission supplémentaire qu'il appelle émission induite. Le nombre d'atomes qui se désexcitent par ce processus est donné par la relation suivante : dN_(1 ind) = BN_1 u(v)dt.
IV.C.1) Montrer que cette hypothèse permet de lever la contradiction rencontrée dans la question précédente sous réserve que A, B et D(v) vérifient une relation que l'on déterminera.
IV.C.2) Proposer un schéma fonctionnel simple qui illustre le principe de fonctionnement d'un laser. Sur ce schéma devront clairement apparaître le milieu amplificateur, la source d'énergie, les miroirs et le faisceau émergent.
FIN
