Le sujet étudie la propagation et le traitement du signal des grandes ondes radio, illustrées par la station Europe 1. La partie I établit les caractéristiques de l'onde émise (longueur d'onde, champ, vecteur de Poynting). La partie II étudie sa réflexion sur l'ionosphère, assimilée à un miroir puis à un plasma, pour expliquer pourquoi seules les basses fréquences sont réfléchies. Les parties III et IV étudient un filtre passe-bas puis son application à la modulation et à la démodulation d'amplitude d'un signal audio.
1I. PréliminairesCalcul de la longueur d'onde, expression des champs électrique et magnétique d'une onde plane émise par l'antenne d'Europe 1, et calcul du vecteur de Poynting et de l'amplitude du champ électrique reçu.
2II.A-B. Propagation et réflexion ionosphériqueÉtude de la réflexion d'une onde plane sur l'ionosphère assimilée à un miroir métallique parfait, puis modélisation de l'ionosphère comme un plasma pour établir la relation de dispersion et la fréquence de coupure (fréquence de plasma) en dessous de laquelle l'onde ne peut se propager.
3II.C. Confrontation du modèle aux grandes ondes d'Europe 1Calcul numérique de la fréquence de plasma de l'ionosphère et comparaison à la fréquence des grandes ondes pour expliquer leur réflexion et leur réception à grande distance.
4III. Étude d'un filtreAnalyse qualitative puis quantitative d'un filtre à amplificateur opérationnel, détermination de sa fonction de transfert et tracé de ses diagrammes de Bode en gain et en phase.
5IV. Modulation et démodulation d'amplitudeJustification de la nécessité de moduler un signal audio, construction et analyse spectrale d'un signal modulé en amplitude, puis démodulation synchrone à l'aide d'un multiplicateur et de filtres passe-bas pour reconstituer le signal modulant.
Calculatrices autorisées.
Ce sujet comporte une annexe à rendre avec la copie.
Nous nous intéressons dans ce sujet à la propagation dans l'atmosphère et la réception d'ondes électromagnétiques par modulation et démodulation d'amplitude ( AM ). Les différentes parties sont relativement dépendantes mais il est possible à tout moment d'admettre les résultats des questions précédentes.
Données :
vitesse de la lumière dans le vide c = 3, 00 × 10^8 m ⋅ s^(− 1);
Perméabilité du vide μ_0 = 4π10^(− 7)H ⋅ m^(− 1).
Formulaire :
rot^(→−)(rot^(→−)A⃗) = − ΔA⃗ + grad^(→−)(divA⃗)
cosa × cosb = 1/2[cos(a + b) + cos(a − b)]
Partie I - Préliminaires
Les grandes ondes sont des ondes électromagnétiques appelées AM (ou encore GO ou LW ). La fréquence de ces ondes varie de 150 kHz à 300 kHz . Par exemple, la station Europe 1 émet des ondes dont la fréquence caractéristique vaut 185 kHz . Elles sont émises par quatre mats haubanés qui émettent au total une puissance moyenne P = 2000 kW. Dans toute la suite, on supposera que ces antennes rayonnent une onde électromagnétique plane et monochromatique de fréquence f = 185kHz. On supposera, dans cette partie, que l'onde se propage dans l'air que l'on assimilera au vide.
I.A - Calculer la longueur d'onde associée à ce rayonnement électromagnétique.
I.B - On suppose que le champ électrique est polarisé suivant Oy, et que l'onde se propage suivant les z croissants. En appelant E_0 l'amplitude du champ électrique en O, donner une expression possible du champ électrique complexe E⃗ en convention exp(+ jωt)(j^2) = − 1 et en notant k la norme du vecteur d'onde. Donner, sans démonstration, l'expression de k en fonction de ω et c.
I.C - Donner le champ magnétique associé à cette onde.
Filière TSI
I.D - Donner l'expression du vecteur de Poynting et en calculer sa valeur moyenne temporelle.
I.E - En supposant schématiquement que toute la puissance des antennes se retrouve sur une surface plane notée S = 100 km^2, établir l'expression de E_0 en fonction de P (puissance moyenne temporelle du rayonnement). Faire l'application numérique.
I.F - En fait les antennes rayonnent dans toutes les directions de l'espace. Critiquer alors le modèle précédent.
I.G - Le modèle de l'onde plane est-il tout de même correct à l'échelle des récepteurs radios couramment utilisés? Justifier votre réponse.
Partie II - Propagation dans l'atmosphère

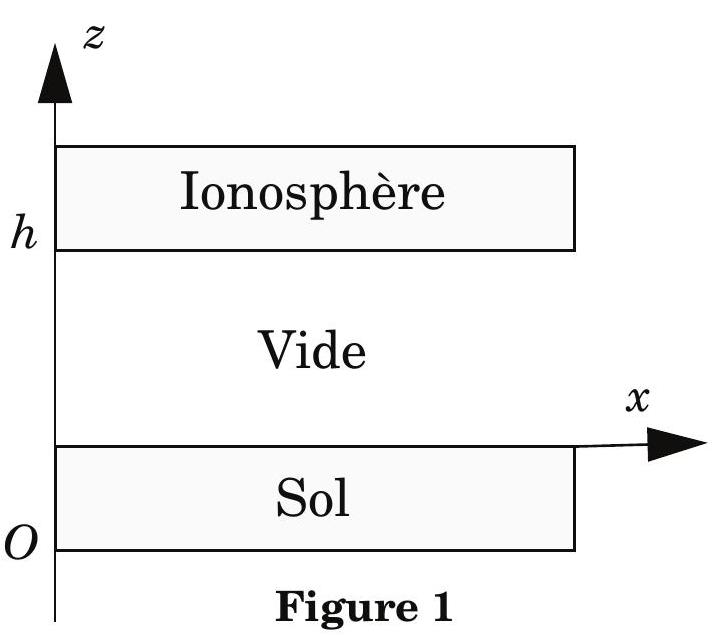

L'onde émise par l'antenne se propage dans l'atmosphère terrestre que l'on modélise schématiquement en deux couches (voir figure 1). Une première couche assimilable au vide partant du sol jusqu'à une altitude de h = 100 km environ puis une deuxième couche appelée ionosphère, épaisse d'environ 200 km :
II.A - Réflexion ionosphérique des grandes ondes
II.A - Réflexion ionosphérique des grandes ondes
On désire étudier le comportement des grandes ondes lors de leur propagation entre l'ionosphère et le sol terrestre. On suppose dans cette partie que l'ionosphère a le même comportement qu'un miroir métallique parfait : l'onde émise au sol et se propageant dans le vide est parfaitement réfléchie par l'ionosphère.
II.A.1)On considère une onde plane, monochromatique, de pulsation ω qui se propage dans la partie «vide» de l'atmosphère. On suppose,

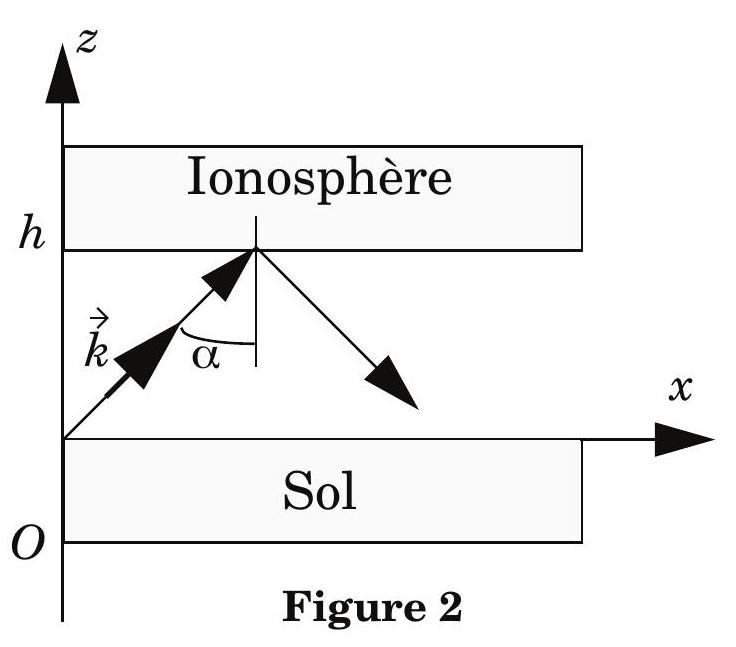

comme indiqué sur la figure 2, que l'onde émise par l'antenne peut se mettre sous la forme suivante, avant sa réflexion sur l'ionosphère :
E⃗ = E_0 exp(j(ωt − k⃗r⃗))u_y^(→−), où k⃗ est le vecteur d'onde.
Donner l'expression du vecteur d'onde k⃗ en fonction de ω, c et α dans le repère (Oxyz).
II.A.2) Donner l'expression du champ magnétique associé au champ électrique.
II.A.3) On cherche à déterminer les caractéristiques de l'onde après réflexion sur l'ionosphère. On postule un champ réfléchi sous la forme :
a) Pourquoi la pulsation de l'onde réfléchie est-elle inchangée ? On attend un argument physique.
b) Pourquoi la polarisation de l'onde réfléchie est-elle inchangée ? On attend un argument physique.
c) Sachant que la propagation s'effectue dans le vide, montrer la relation :
‖k⃗‖ = ‖k^′→‖
d) Pour déterminer E^′_0 et k^′→, on admet que les conditions de passage du champ électrique, données par les équations de Maxwell, restent valables, et que le champ électromagnétique est nul dans l'ionosphère. Déterminer k^′; retrouver la loi de Descartes pour la réflexion.
e) Montrer que :
E_0^′ = − E_0 exp(− 2jω/chcos(α)).
Commenter le signe de cette expression.
f) Donner l'expression finale du champ électrique réfléchi.
g) Donner aussi l'expression du champ magnétique associé.
h) Donner l'expression du champ électrique résultant de la superposition de l'onde incidente et de l'onde réfléchie. Commenter précisément son expression en mettant en évidence le caractère propagatif et le caractère stationnaire de cette onde.
II.A.4) Conclure sur la possibilité de recevoir les grandes ondes pour des récepteurs situés à plusieurs centaines de kilomètres de l'antenne émettrice. On s'aidera d'un schéma.
II.B - Détermination des conditions de réflexion de l'onde par l'ionosphère
On revient dans cette partie sur la compréhension des phénomènes permettant d'expliquer la réflexion ionosphérique de l'onde. Pour cela, on désire étudier le comportement de l'ionosphère pour les «grandes ondes». Ainsi, on la modélise comme un plasma : c'est un milieu électriquement neutre, qui compte par unité de volume n électrons libres, de masse m et de charge − e, et n ions de charge + e et de masse M. On supposera les ions immobiles car M»m et les électrons comme non relativistes (c'est à dire que leurs vitesses restent très inférieures à la vitesse de la lumière).
On considère une onde électromagnétique plane, monochromatique de pulsation ω, polarisée rectilignement suivant Oy qui se propage dans l'ionosphère suivant la direction Oz dans le sens des z > 0 (voir figure 3) :
E⃗ = E_0 exp(j(ωt − k⃗z⃗))u_y^(→−)
II.B.1) Donner l'expression complexe du champ magnétique B⃗ dans l'ionosphère en utili-

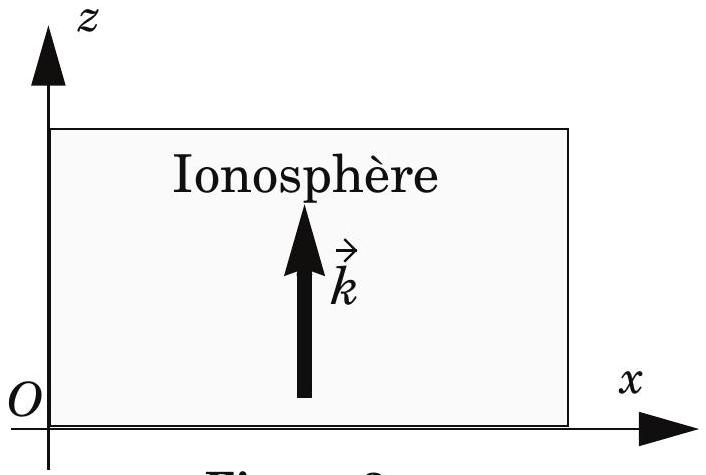

Figure 3
II.B.2) → Appliquer le principe fondamental de la dynamique à un électron, on notera v_e sa vitesse.
II.B.3) En comparant les normes des forces magnétiques et électriques, montrer que l'influence du champ magnétique est négligeable devant celle du champ électrique. Dans toute la suite, on suppose que l'électron n'est soumis qu'au seul champ électrique précédent.
II.B.4) Calculer alors le vecteur densité de courant volumique J⃗ = − nev_e→ et mettre sa notation complexe sous la forme J⃗ = σ_–E⃗ où σ_– est la conductivité complexe. Montrer que :
σ_– = (ne^2)/(jmω)
II.B.5) Calculer la puissance moyenne volumique cédée par le champ électromagnétique au plasma
P_(cédée) = 1/2Re(J⃗ ⋅ E⃗^∗)
où Re(A) désigne la partie réelle de A et E⃗^∗ le conjugué de E⃗. Commenter.
II.B.6) Écrire l'équation de Maxwell-Ampère en faisant bien apparaître le courant volumique et le courant de déplacement.
II.B.7) En utilisant les quatre équations de Maxwell, montrer la relation suivante liant la norme du vecteur d'onde et la pulsation ω :
k^2 = (ω^2 − ω_p^2)/(c^2) où ω_p^2 = (ne^2)/(mε_0).
II.B.8) Que se passe-t-il si ω < ω_p ? Montrer que k est alors imaginaire pur. Comment s'écrit le champ électrique ? Est-ce une onde progressive ? Conclure.
II.B.9) Étude pour ω > ω_p
a) Que se passe-t-il si ω > ω_p ? Montrer qu'une onde plane monochromatique peut effectivement se propager. Donner la représentation graphique du module du vecteur d'onde k en fonction de la pulsation ω.
b) Donner les expressions de la vitesse de phase et de la vitesse de groupe.
c) Tracer schématiquement sur le même graphe ces deux vitesses en fonction de la pulsation ω.
d) Commenter le fait que la vitesse de phase soit supérieure à la vitesse de la lumière c.
e) Que signifie physiquement la vitesse de groupe ? Pourquoi est-elle nécessairement inférieure à c ?
II.B.10) Commenter l'expression suivante : le plasma se comporte comme un filtre passe-haut de fréquence de coupure f_p = ω_p/2π : toute onde de fréquence inférieure à la fréquence de plasma f_p ne peut se propager dans l'ionosphère.
II.C - Confrontation du modèle aux grandes ondes d'Europe 1
II.C.1) Application numérique: prenant n = 10^(11) m^(− 3), e = 1, 6 × 10^(− 19)C, m = 9, 1 × 10^(− 31) kg, calculer la fréquence de plasma moyenne de l'ionosphère f_p = ω_p/2π.
II.C.2) En comparant la fréquence des grandes ondes d'Europe 1 et la fréquence de plasma, montrer que les grandes ondes ne peuvent se propager dans l'ionosphère.
II.C.3) Que se passe-t-il alors pour une onde incidente, du type de celle d'Europe 1, issue de l'antenne précédente (partie II.A), lorsqu'elle arrive, en incidence quelconque sur l'ionosphère?
II.C.4) À votre avis, quels sont les avantages et les inconvénients des grandes ondes comparées, par exemple, aux ondes FM qui, elles, ne sont par réfléchies par l'ionosphère?
On s'intéresse dans les Parties III et IV à la conception du signal qui va être ensuite émis dans l'atmosphère.
Partie III - Étude d'un filtre

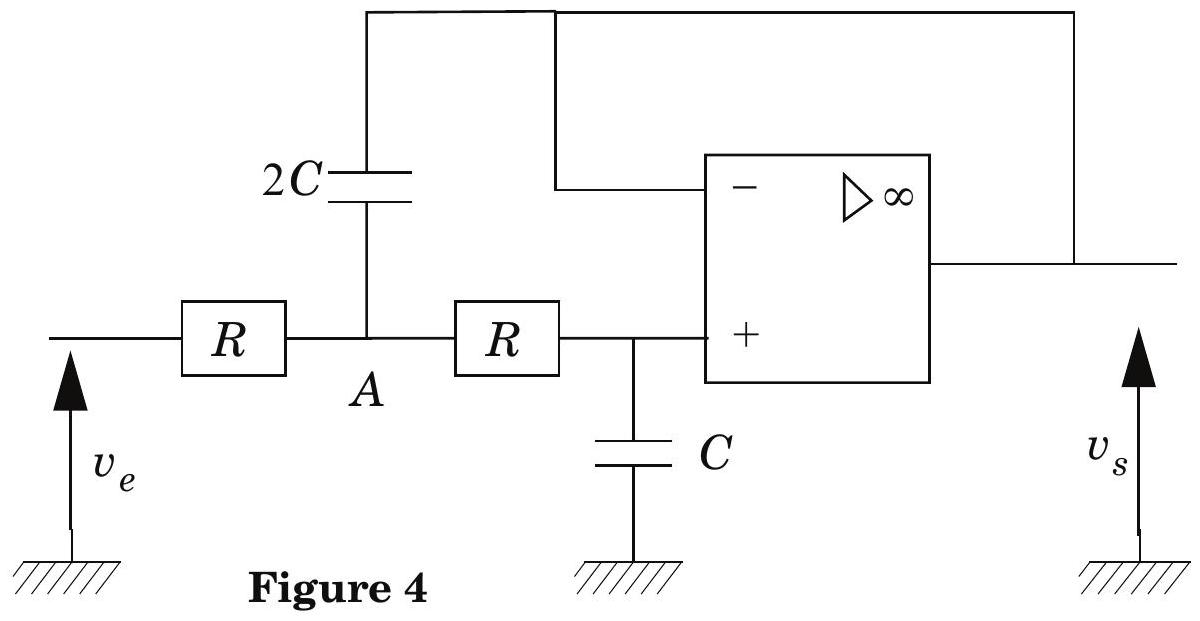

On considère tout d'abord le filtre suivant (figure 4) où l'amplificateur opérationnel est supposé idéal et fonctionne en régime linéaire quelque soit la fréquence.
La tension d'entrée est fournie par un générateur et s'écrit
v_e(t) = V_(em)cos(ωt + φ_e)
où V_(em) est la valeur maximale et ω la pulsation de la tension d'entrée. La tension de sortie sera notée v_s(t) = V_(sm)cos(ωt + φ_s). L'étude mathématique du filtre sera effectuée en utilisant la notation complexe v_e_– et v_s_– pour ces deux tensions :
III.A.1) Rappeler ce qu'est un amplificateur idéal fonctionnant en régime linéaire.
III.A.2)
a) Comment se comporte un condensateur en basse fréquence ω → 0^+? Représenter le circuit en basse fréquence. Établir à partir de ce circuit la limite de v_s en basse fréquence.
b) Comment se comporte un condensateur en haute fréquence ω → + ∞ ? Représenter le circuit en haute fréquence. Établir à partir de ce circuit la limite de v_s en haute fréquence.
c) Déduire de ce qui précède la nature du filtre.
III.B - Analyse quantitative
III.B.1) Montrer que la fonction de transfert complexe H_– = v_s_–/v_e_– s'écrit :
H_– = (H_0)/(1 − (ω^2)/(ω_0^2) + 2jλω/(ω_0))
On précisera les expressions de H_0, λ et ω_0 en fonction de R et C. Vérifier la concordance des résultats du III.A avec cette expression de H_–.
III.B.2)
a) Comment s'exprime l'amplitude V_(sm) du signal de sortie v_s en fonction de |H_–| et de l'amplitude V_(em) du signal d'entrée v_e ? Quelles grandeurs électriques faut-il donc relever expérimentalement pour déterminer |H_–| ? Quel(s) appareil(s) peut-on utiliser?
b) Comment s'exprime la phase φ_s du signal de sortie v_s en fonction de la phase φ de H_– et de la phase du signal d'entrée φ_e ? Quel(s) appareil(s) peut-on utiliser pour mesurer φ ?
III.B.3) Diagramme de Bode
a) Montrer que |H_–| = 1/√(1 + (ω^4)/(ω_0^4)).
b) Tracer le diagramme de Bode en gain du filtre directement sur votre feuille en précisant les grandeurs portées sur les axes ainsi que les valeurs remarquables de ces grandeurs. On précisera les asymptotes en basse et haute fréquence ainsi que la pulsation de coupure à -3 dB .
c) Tracer le diagramme de Bode en phase du filtre. On précisera les asymptotes en basse et haute fréquence. Que vaut la phase φ de H_– pour ω = ω_0 ?
Partie IV - Modulation et démodulation d'amplitude Application du filtre
Il est fréquent qu'un signal se présente sous une forme inadaptée à sa transmission ou à son traitement. La modulation est le procédé permettant de transposer les caractéristiques de ce signal dans des domaines de fréquences où la propagation et le traitement sont possibles. La démodulation est l'opération inverse.
IV.A - De la nécessité de moduler...
On s'intéresse aux signaux hertziens audio qui s'étalent sur la plage de fréquence f_(m1) = 300 Hz ≤ f_m ≤ f_(m2) = 4, 50kHz. Cette plage est parfaitement audible à notre oreille qui peut percevoir ordinairement des fréquences comprises entre 20 Hz et 20 kHz .
D'autre part, on peut montrer que la réception d'une onde électromagnétique nécessite une antenne dont la dimension caractéristique est une demi longueur d'onde.
Quelle devrait être la taille d'une antenne permettant la réception des signaux audio considérés ? Cela vous semble t-il réalisable ? Pourquoi est-il alors intéressant d'utiliser une autre fréquence ? Commenter l'intérêt de l'utilisation d'une autre fréquence si l'on veut émettre plusieurs ondes radios émanant de plusieurs stations.
IV.B - Modulation
Le signal audio à transporter est maintenant appelé signal modulant. Les méthodes de modulation sont élaborées à partir d'une onde sinusoïdale pure, appelée porteuse ou signal porteur. Le résultat de la combinaison de ces deux signaux s'appelle signal modulé. Le signal modulant est noté e(t) = A_m cos(2πf_m t) et le signal porteur p(t) = A_p cos(2πf_(port)t) où f_(port) est la fréquence du signal porteur (ou porteuse) et f_m(≪f_(port)) la fréquence du signal modulant. Le signal modulé en amplitude est un signal de la forme :
s(t) = A_p[1 + mcos(2πf_m t)]cos(2πf_(port)t) où m est un réel strictement positif.

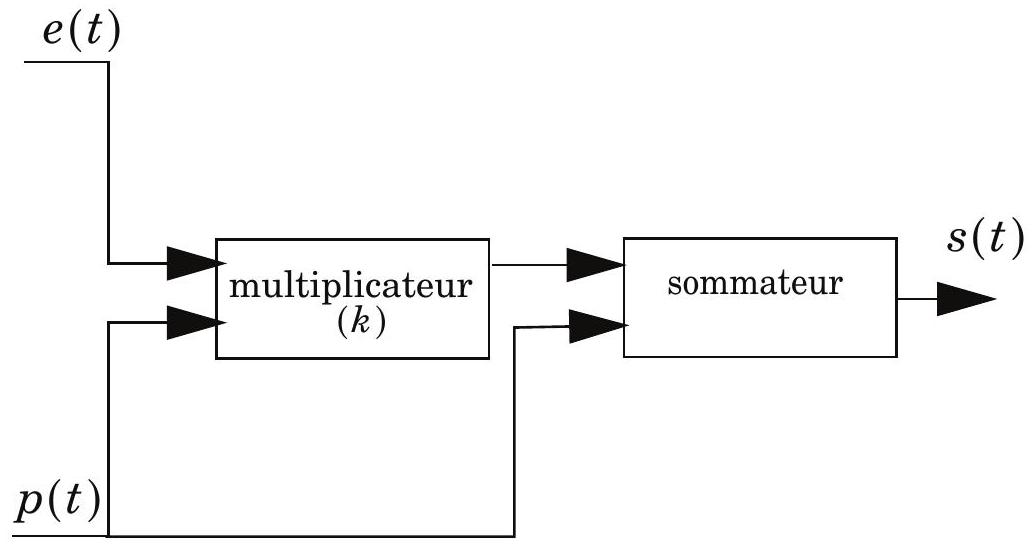

Ce signal modulé a été obtenu en réalisant les opérations représentées dans le schéma bloc de la figure 5.
IV.B.1) Montrer que le schéma de la figure 5 permet effectivement d'obtenir le signal s(t) si l'on pose m = kA_m. Dans toute la suite du sujet, on prendra l'indice de modulation m < 1. On rappelle que le
Figure 5

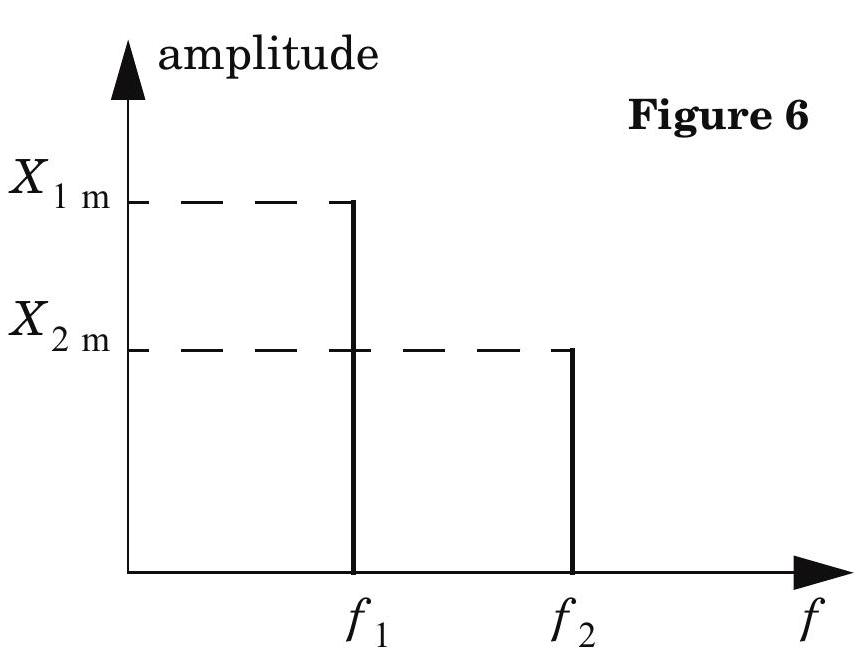

spectre d'un signal désigne la représentation de l'amplitude des signaux sinusoïdaux qu'il contient en fonction de leur fréquence respective. Exemple : le spectre de
v(t) = X_(1 m)cos(2πf_1 t + φ_1) + X_(2 m)cos(2πf_2 t + φ_2) avec X_(1 m) > X_(2 m) et f_1 < f_2
est donné figure 6.

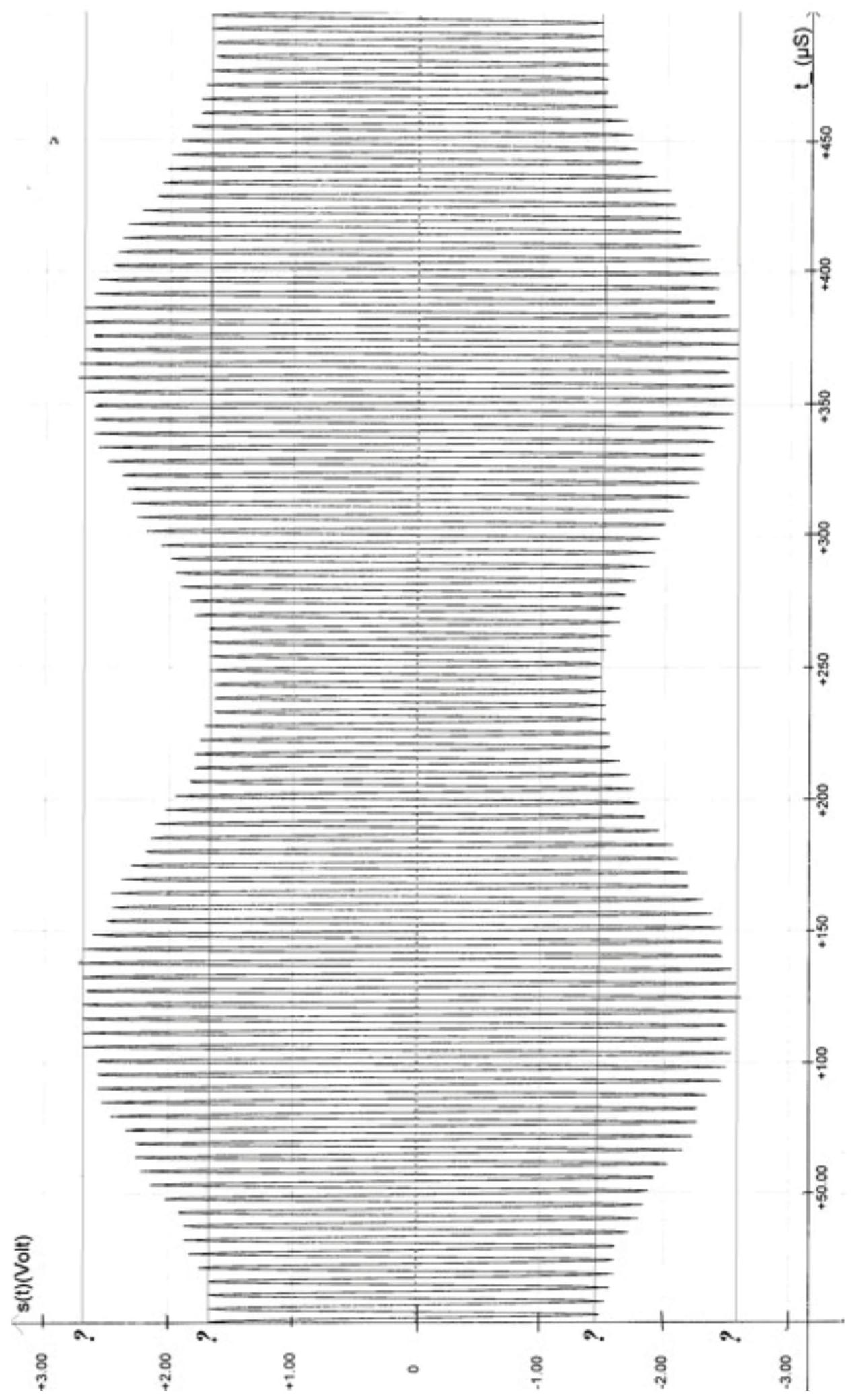

IV.B.2) On a réalisé en laboratoire l'enregistrement d'un signal modulé. Le résultat est donné figure 7 en annexe. Expliquer en quoi ce signal représente correctement un signal modulé s(t) dans le cas où m < 1. On précisera sur la figure 7 (à rendre avec la copie) les valeurs des fréquences f_(port) et f_m, les expressions et valeurs particulières de s(t) marquées d'un point d'interrogation et on déterminera la valeur de m.
IV.B.3) Réécrire le signal s(t) en le linéarisant (c'est-à-dire en le mettant sous la forme d'une somme de cosinus). Quelles fréquences contient ce signal ? Représenter l'allure du spectre de s(t).

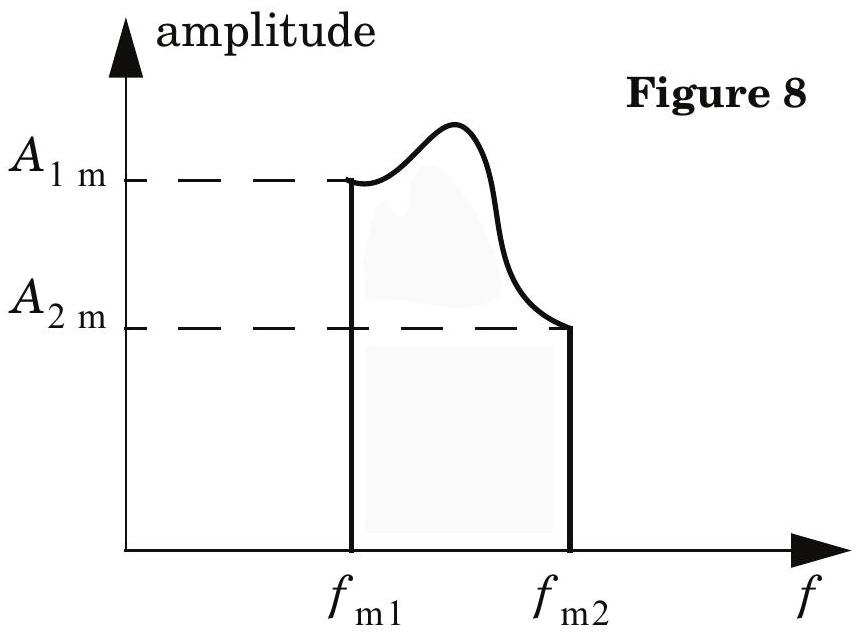

IV.B.4) On envoie dans la pratique un signal modulant audio, somme de signaux sinusoïdaux qui encombrent la plage de fréquence
f_(m1) = 300 Hz ≤ f_m ≤ f_(m2) = 4, 50kHz.
La porteuse utilisée est celle émise par la station Europe 1 soit f_(port) = 185kHz. Le spectre du signal audio modulant est représenté figure 8.
a) Représenter le spectre du signal modulé s(t).
b) Quelle est la bande passante d'un filtre nécessaire à la transmission intégrale du signal s(t) au niveau d'une antenne? Quelle est la nature de ce filtre ?
c) Compte tenu de la Partie IV.A, montrer l'intérêt de la modulation ainsi réalisée.

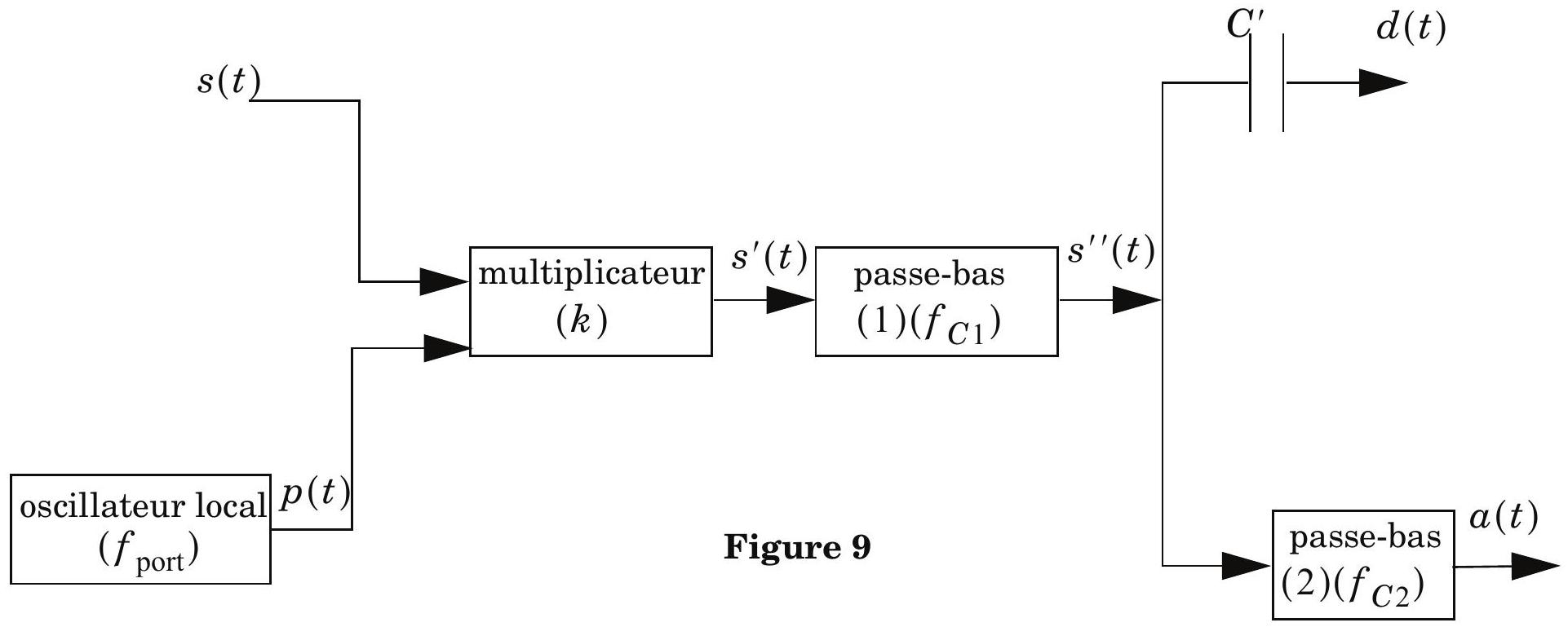

On admet que l'on dispose à la réception du signal modulé d'un oscillateur local synchrone délivrant le signal p(t) = A_p cos(2πf_(port)t) identique au signal porteur utilisé à l'émission. La figure 9 ci-dessous représente le principe de fonctionnement du circuit de démodulation situé après l'antenne réceptrice.
IV.C.1) Donner l'expression du signal s^′(t) obtenu à la sortie du multiplicateur. Le linéariser et représenter le spectre de ce signal.
IV.C.2) Le filtre passe-bas (1) a une fréquence de coupure f_(C1) telle que f_m < f_(C1) < f_(port) et le filtre passe-bas (2) une fréquence de coupure f_(C2) < f_m. On considérera dans un premier temps que les filtres sont parfaits. C'est-à-dire que chaque filtre admet un gain |H_–| = 1 pour des fréquences inférieures à sa fréquence de coupure et un gain nul pour toute fréquence supérieure à sa fréquence de coupure.
a) Exprimer le signal s^(′′)(t) et donner son spectre.
b) On souhaite, uniquement pour cette question, utiliser le filtre étudié dans la Partie III pour réaliser le filtre (1). Le cahier des charges impose une atténuation de 80 dB pour les signaux de fréquences 2f_(port) par rapport aux signaux continus.
Justifier cette contrainte et calculer ω_0 et R lorsque C = 1, 00nF et f_(port) = 185kHz.
c) À quoi sert le condensateur de capacité C^′ représenté sur le schéma bloc? Donner alors l'expression du signal d(t) et son spectre.
d) Exprimer le signal a(t) obtenu à la sortie du filtre (2).
e) Montrer finalement que l'analyse des signaux a(t) et d(t) permet de reconstituer le signal modulant e(t) = A_m cos(2πf_m t).
Annexe du sujet Physique 2 Filière TSI
Cette annexe doit être rendue avec les autres copies. Il ne pourra pas être délivré d'autres exemplaires de ce document.
Figure 7
