Centrale Physique 2 TSI 2009Sujet et corrigé

Remarque importante : chaque réponse devra être justifiée par une phrase. Les calculatrices sont autorisées.

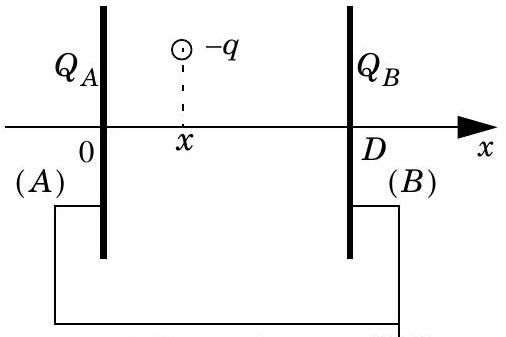

On considère un condensateur plan d'épaisseur D et de surface suffisamment importante pour que l'on puisse négliger les effets de bords dans la suite. Les deux armatures, notées ( A ) et ( B ) sont situées respectivement en x = 0 et x = D et elles sont reliées par un fil extérieur parfaitement conducteur lui-même relié à la masse. Le milieu contenu entre les deux armatures pourra être assimilé à du vide pour le calcul des champs. On place une charge ponctuelle négative − q à l'abscisse x, (0 < x < D), entre les deux armatures (Voir la figure 1).

ture ( B ) où β est un coefficient qui dépend de q et D.
2) Justifier, à l'aide d'un argument simple, que l'on doit avoir Q_A + Q_B = q (on admet que loin de la charge ponctuelle entre les deux armatures le champ électrique tend vers zéro suffisamment rapidement). En déduire l'expression du coefficient β.
3) Si on déplace la charge − q d'une petite quantité dx le long de l'axe Ox, comment varient les charges Q_A et Q_B sur les armatures du condensateur? Montrer que cela correspond au transfert, dans le fil conducteur extérieur, de l'armature ( A ) vers l'armature (B), d'une charge élémentaire dq dont on donnera l'expression en fonction de q, D et dx.
4) En déduire que si la charge − q se déplace à la vitesse v_0 dans le sens des x croissants il apparaît, dans le fil conducteur extérieur, un courant I = (qv_0)/D dont on précisera le sens.
La position de la charge − q le long de l'axe Ox entre les armatures du condensateur a-t-elle une influence sur la valeur du courant? La présence éventuelle d'autres charges immobiles entre les armatures modifierait-elle la valeur de ce courant?

Que vaut le courant induit dans le circuit extérieur?

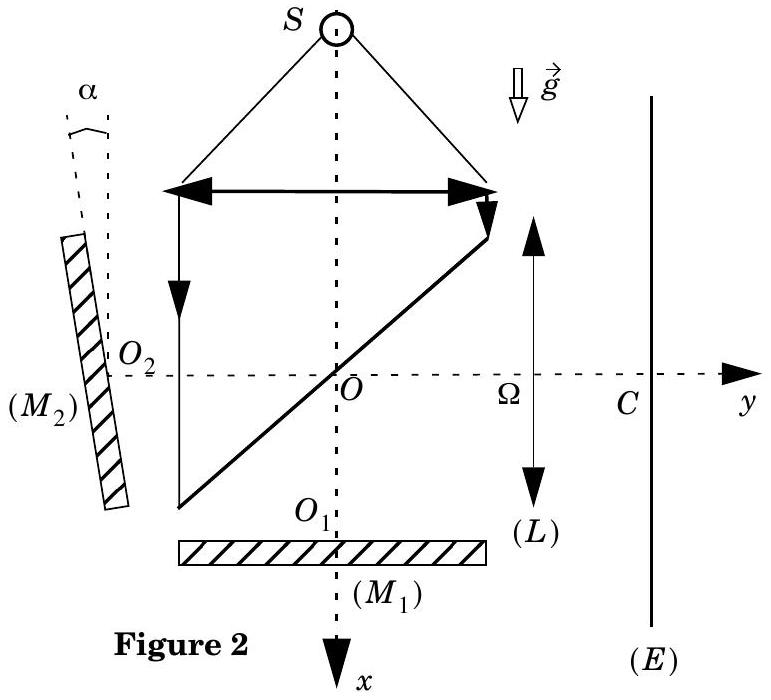

On considère un interféromètre de Michelson dont le schéma simplifié est donné par la figure 2. On admettra que l'ensemble constitué par la séparatrice et la compensatrice se comporte comme une lame séparatrice idéale sans absorption et d'épaisseur nulle. Dans cette figure l'axe Oy est horizontal tandis que l'axe Ox est orienté selon la verticale descendante.
La source S, peu étendue, est monochromatique de longueur d'onde λ = 633 nm. Elle est placée dans le plan focal

objet d'une lentille convergente de telle sorte que le miroir ( M_1 ) est éclairé sur toute sa surface sous une incidence quasi normale. Le miroir ( M_1 ) est perpendiculaire à l'axe Ox tandis que le miroir ( M_2 ) fait un léger angle α avec la verticale comme indiqué sur la figure 2. On note O_1 et O_2 les points d'intersection respectifs des miroirs ( M_1 ) et ( M_2 ) avec les axes Ox et Oy. La distance OO_1 sera notée L_1 et la distance OO_2 sera notée L_2. Les miroirs sont disposés de façon à ce que e = L_1 − L_2 = 0.
( L ) est une lentille convergente de centre Ω et de distance focale image f^′ = 15 cm dont l'axe optique est confondu avec Oy. (E) est un écran dont le centre C est situé sur l'axe Oy.
I.A - Déterminer la figure d'interférences. On précisera en particulier la localisation de la figure d'interférences, la forme de la figure et on déterminera l'expression de l'interfrange i en fonction de λ et α.
I.B - On désire observer la figure d'interférences sur l'écran ( E ) avec un grandissement de 1 en valeur absolue. Comment faut-il positionner la lentille ( L ) et l'écran ( E ) en sortie du Michelson ? Calculer numériquement les distances O_2 Ω et ΩC.
I.C - Donner l'expression de l'éclairement lumineux sur l'écran en fonction de x et i. On notera ξ_0 l'éclairement maximum de la figure. Où est située la frange brillante d'ordre 0 ?
I.D - On déplace le miroir ( M_1 ) d'une petite distance d vers le bas (dans le sens des x croissants). Indiquer précisément comment est modifiée la figure d'interférences. De quelle distance minimale d_(min) faut-il déplacer ( M_1 ) pour que la frange en C devienne sombre ? Donner la nouvelle expression de l'éclairement sur l'écran.
I.E - On replace le miroir ( M_1 ) en O_1, position pour laquelle e = 0. À un instant t pris comme origine des temps on déplace vers le bas le miroir ( M_1 ) avec une vitesse v constante. Quel est le premier instant t_1 pour lequel la frange centrale devient sombre ? Donner en fonction de λ et de v l'expression des instants successifs t_n pour lesquels la frange centrale est sombre. A quelle vitesse et dans quel sens se déplacent les franges sur l'écran?
Dans toute la suite on supposera que l'emploi d'un laser pour confectionner la source S permet d'observer des interférences même pour un déplacement du miroir ( M_1 ) sur des distances relativement importantes.

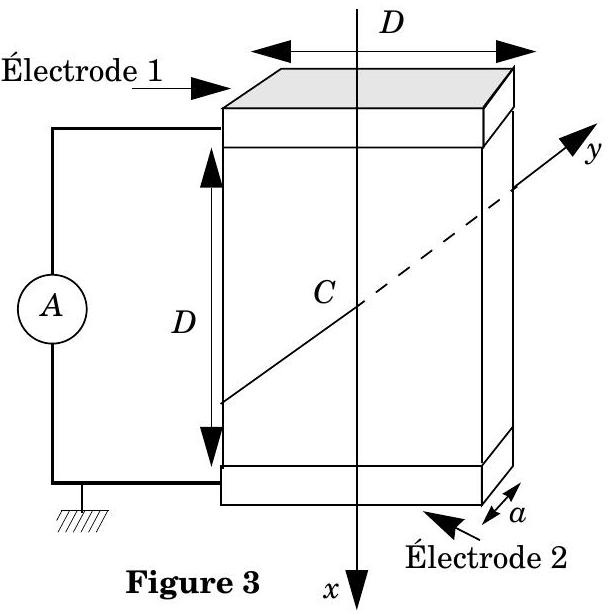

On remplace l'écran par un détecteur. Ce détecteur est constitué par un parallélépipède de faible épaisseur a et de largeur et longueur égales toutes deux à D = 2, 0 mm. Deux électrodes métalliques ont été déposées sur les surfaces orthogonales à Ox parallèlement aux franges d'interférences (voir Figure 3). Ces deux électrodes sont reliées à un ampèremètre. Le détecteur est placé perpendiculairement à l'axe Oy en faisant coïncider son centre avec le point qu'occupait le point C de l'écran.

Le matériau constituant le détecteur est tel que l'on pourra considérer que l'ensemble du système se comporte comme le condensateur des questions préliminaires: la présence d'une charge − q dans le matériau aura la même influence sur les électrodes du détecteur que sur les électrodes du condensateur des questions préliminaires. On négligera donc tous les effets de bord.
I.F - Le miroir ( M_1 ) étant placé en O_1 on veut pouvoir observer exactement un nombre entier N de franges brillantes et N franges sombres sur le détec-

teur. Comment faut-il choisir la valeur de l'angle α ? On déplace le miroir ( M_1 ) d'une petite distance d vers le bas. Le nombre de franges visibles sur le détecteur varie-t-il ?
Application numérique : on désire N = 20. Calculer α.
I.G - Le matériau du détecteur est photoconducteur. L'exposition à un flux lumineux d'une petite surface dS autour d'un point P de la surface du matériau crée uniformément dans le petit volume a × dS du matériau un excès de charges mobiles négatives dont la densité volumique ρ(P) est proportionnelle à l'éclairement local ξ(P) suivant la loi ρ(P) = − ηξ(P), le coefficient de proportionnalité η étant une constante positive. En déduire la charge totale Q des porteurs mobiles négatifs créés dans le matériau lorsque celui-ci est éclairé par le système d'interférences obtenu à la question I.F ? Si on déplace le miroir ( M_1 ) d'une petite distance d selon Ox la charge Q créée dépend-elle de la valeur de d ?
I.H - On déplace le miroir ( M_1 ) vers le bas avec une vitesse v. Déterminer le courant I mesuré par l'ampèremètre dans le circuit extérieur? Préciser le sens de ce courant.
Application numérique : on suppose que Q = − 6, 33 × 10^(− 12)C et que la vitesse de déplacement de ( M_1 ) est v = 1, 0 m.s^(− 1). Calculer la valeur de I en prenant toujours N = 20 et λ = 633 nm.

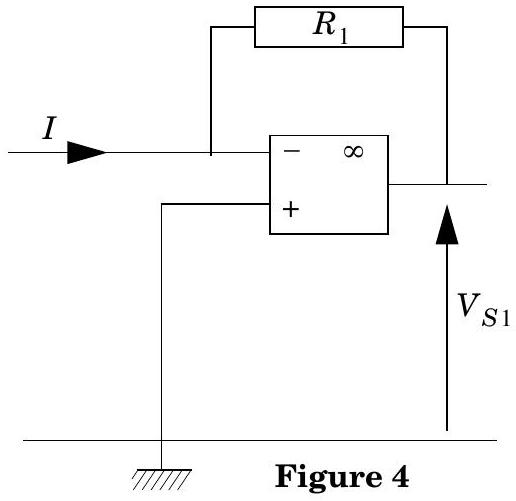

I.I - On veut convertir le courant mesuré en une tension que l'on pourra traiter ensuite avec d'autres montages. Montrer que le montage de la figure 4 réalise effectivement cette fonction. On donnera l'expression de la tension de sortie V_(S1) en fonction du courant I et de R_1. Quel est l'avantage d'un tel montage par rapport à l'utilisation d'une simple résistance R_1 dans laquelle on ferait circuler le courant I ?
I.J - On replace le miroir ( M_1 ) en O_1 puis, à l'instant t = 0, on le laisse tomber en chute

libre dans le champ de pesanteur. On observe la chute du miroir pendant 0, 1 s. Durant cet intervalle de temps on enregistre les variations de la tension V_(S1). On utilise pour cet enregistrement un oscilloscope avec dix divisions verticales et dix divisions horizontales, et l'on observe les variations de V_(S1) en fonction du temps sur le calibre 0, 1 V/ division . Quelle valeur de R_1 est-il judicieux de choisir pour que les variations de V_(S1) durant 0, 1 s soient enregistrées sur la quasi-totalité de l'écran de l'oscilloscope? Quelle est selon vous la base de temps de mesure de l'oscilloscope la plus appropriée pour cet enregistrement? Montrer que l'on peut déduire de cet enregistrement la valeur g de l'accélération de la pesanteur.

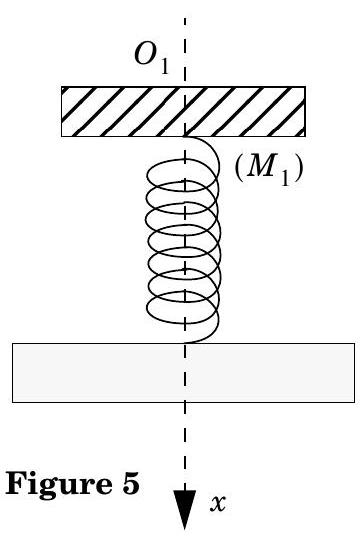

Le miroir ( M_1 ) de masse m est fixé à un ressort qui le supporte. Le ressort, de raideur k et de masse négligeable, est assujetti à se déplacer verticalement grâce à un système de guidage. L'ensemble repose sur le sol qui constitue un référentiel galiléen. Le miroir ( M_1 ) peut donc osciller verticalement le long de l'axe Ox. On suppose que ses oscillations sont amorties par une force de frottement fluide F⃗_v = − fv⃗ où v⃗ est la vitesse instantanée de ( M_1 ) et f un coefficient de frottement positif. À l'équilibre la surface réfléchissante de ( M_1 ) est dans un plan horizontal contenant O_1 (voir la Figure 5). On repère la position du miroir par son élongation x par rapport à la position d'équilibre. Par défi-

nition on a donc x = 0 à l'équilibre.
II.A - On suppose que le miroir ( M_1 ) est abaissé d'une petite hauteur x_0 puis lâché sans vitesse initiale. Donner sans démonstration l'équation différentielle régissant le mouvement de ( M_1 ) au cours du temps.
II.B - On désire enregistrer le mouvement de ( M_1 ) grâce au détecteur de la partie I. Pour cela il faudrait que la nouvelle tension de sortie V_(S2) du montage détecteur soit proportionnelle à l'élongation x du miroir, ce qui n'est pas le cas de V_(S1). Proposer un montage électronique simple utilisant un amplificateur opérationnel qui permet de réaliser cette fonction. Indiquer alors la relation liant V_(S2)(t) à V_(S1)(t).
Connaissez-vous un inconvénient à ce type de montage ?
Comment pourrait-on simplement corriger ce montage pour y remédier?

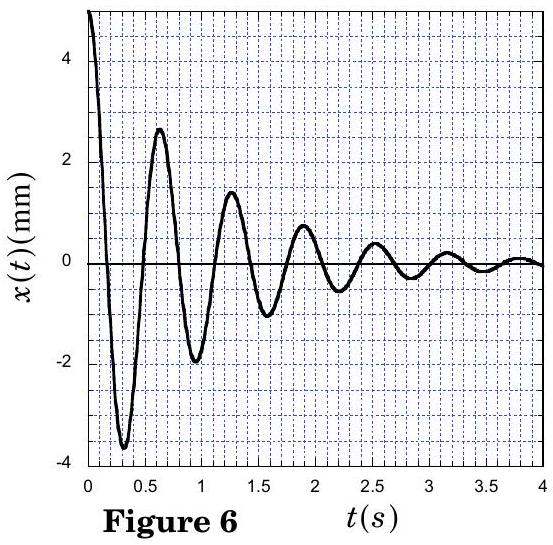

II.C - La figure 6 donne le graphe x(t) du mouvement de ( M_1 ).
II.D - En s'appuyant sur ce graphe, résoudre l'équation différentielle du II.A. On pourra poser, pour simplifier les écritures : λ = f/(2m) et ω_0^2 = k/m.
II.E - Calculer, à partir du graphe de la figure 6 , les valeurs approchées de λ et ω_0. En déduire une estimation numérique de f et de k en prenant m = 100 g.
II.F - Le sol, sur lequel repose le système ci-dessus, est maintenant animé d'un mou-
vement de translation sinusoïdal suivant l'axe x ayant pour expression s = s_0 cos(ω_1 t) par rapport à un référentiel galiléen. On se place toujours dans le référentiel lié au sol, que devient l'équation différentielle du mouvement vérifiée par l'élongation x(t) du miroir ( M_1 ) ?
II.G - On peut alors exprimer l'élongation de ( M_1 ) en régime permanent par x(t) = x_0 cos(ω_1 t + φ). En utilisant la notation complexe, donner l'expression de la transmittance Y_– = x_–/s_– du système en fonction de ω_1, ω_0 et λ.
II.H - On note Y le module de Y_–. Quelle est la limite de Y quand ω_1 → + ∞ ? Quelle est la plage de valeurs de λ pour lesquelles Y passe par un maximum quand ω_1 varie ? Pour alléger les écritures on pourra poser : z = ω_0^2/ω_1^2.
Représenter l'allure du graphe de Y en fonction de ω_1, on distinguera deux situations possibles suivant la valeur de λ.
II.I - Pour λ ≥ ω_0/√2, calculer la pulsation de coupure ω_c à -3 dB de la fonction Y. On posera z_c = ω_0^2/ω_c^2
II.J - Le but est de réaliser un sismographe, pour cela il faut que le mouvement de ( M_1 ) suive le plus fidèlement possible le mouvement du sol en évitant tout phénomène de résonance. La pulsation ω_0 étant fixée, quelle valeur faut-il choisir pour λ pour que la bande passante du sismographe soit la plus large possible ? Que vaut alors la pulsation de coupure ? On admettra que la fonction z_c(u), avec u = λ^2/ω_0^2, est monotone décroissante.

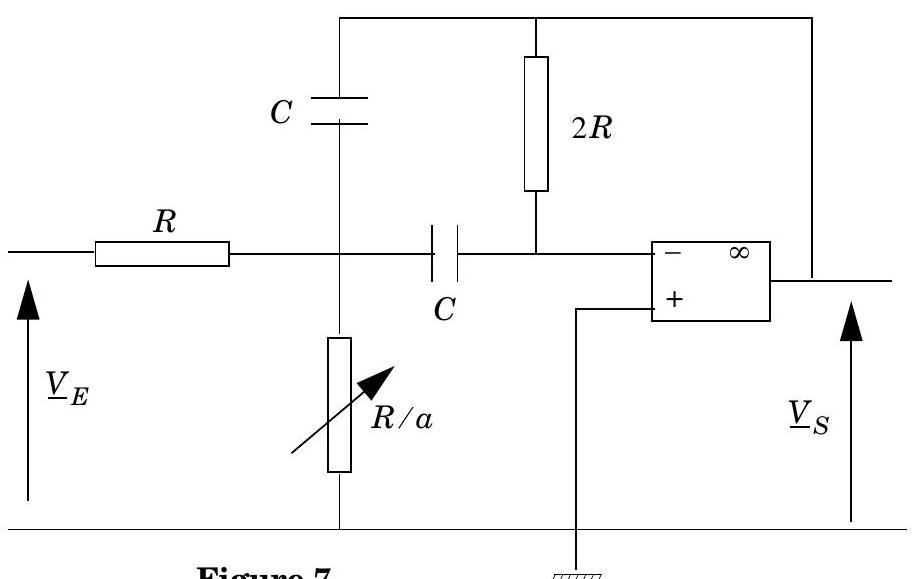

Le mouvement du sol est périodique de pulsation ω_1 mais pas nécessairement sinusoïdal et on désire analyser les différentes composantes harmoniques du signal. Pour cela on traite le signal V_(S2) qui est l'image de l'élongation du miroir (M_1) à l'aide du montage électroni-

que de la figure 7. L'amplificateur opérationnel est supposé parfait et fonctionnant en régime linéaire.
III.A - Donner l'expression de la fonction de transfert complexe H_–(jω) = V_–_S/V_–_E reliant la tension de sortie V_–_S à la tension d'entrée V_–_E de ce montage.
III.B - Montrer qu'elle peut se mettre sous la forme :

Donner les expressions de A, Q et Ω en fonction de R, C et a.
III.C - Quel est le type de filtre réalisé ? Pour justifier la réponse, on tracera le diagramme de Bode du gain en décibel en fonction de la fréquence réduite
x = ω/Ω en précisant les pentes des asymptotes et leur point d'intersection ainsi que la position du maximum. On fera toutes les applications numériques avec la valeur Q = 20. Donner sans démonstration l'expression de Δω, bande passante à -3 dB de ce filtre, en fonction des paramètres du montage.
Comment varie Q avec a ? Quelle est l'influence de a sur la bande passante Δω ?
III.D - On désire isoler l'harmonique N du signal d'entrée de pulsation ω_1. Montrer que cela est possible si :
a) le produit RC vérifie une condition par rapport à ω_1,
b) la pulsation Ω est réglée par a à une valeur appropriée.

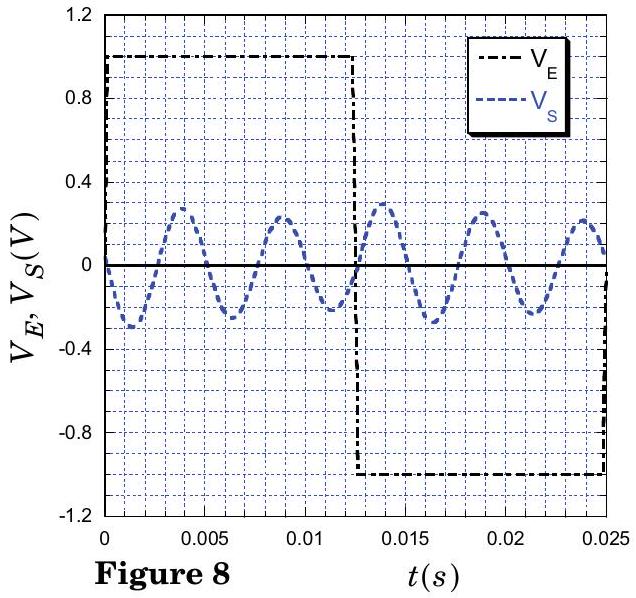

III.E - Pour vérifier le bon fonctionnement du filtre de la figure 7 on applique en entrée une tension en créneau symétrique de fréquence f = 40 Hz. On a choisi a de sorte que Q = 20 et on obtient le signal de sortie représenté sur la figure 8. Sachant que l'on a choisi C = 3, 4μ F, quelle valeur de R a-t-on prise pour obtenir cet enregistrement? Commenter le
rôle du filtre.
