EPREUVE SPECIFIQUE - FILIERE TSI

PHYSIQUE

Durée : 4 heures

Les calculatrices sont autorisées.
NB. : Le candidat attachera la plus grande importance à la clané, à la précision et à la concision de la rédaction.
Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.

PREMIER PROBLEME : ELECTROSTATIQUE ET MAGNETOSTATIQUE

Dans tout le problème, la permittivité électrique de l'air est égale à celle du vide, notée ε_0 et égale à 8, 85 ⋅ 10^(− 12) F ⋅ m^(− 1). De même, la perméabilité magnétique de l'air est égale à celle du vide, notée μ_0 et égale à 4π ⋅ 10^(− 7)H ⋅ m^(− 1).

1^(ère) partie: Condensateur cylindrique

1/ Enoncer le théorème de Gauss relatif au flux sortant d'un champ électrostatique E⃗ à travers une surface fermée S contenant la charge électrique Q_(int).
On considère un condensateur cylindrique à air formé de deux armatures coaxiales de hauteur h et de rayons respectifs R_1 et R_2 avec R_1 < R_2. L'armature interne porte la charge électrique Q. Les potentiels électriques des armatures sont respectivement V_1 et V_2. Soit un point M situé à la distance r de l'axe: R_1 < r < R_2 (figure 1).

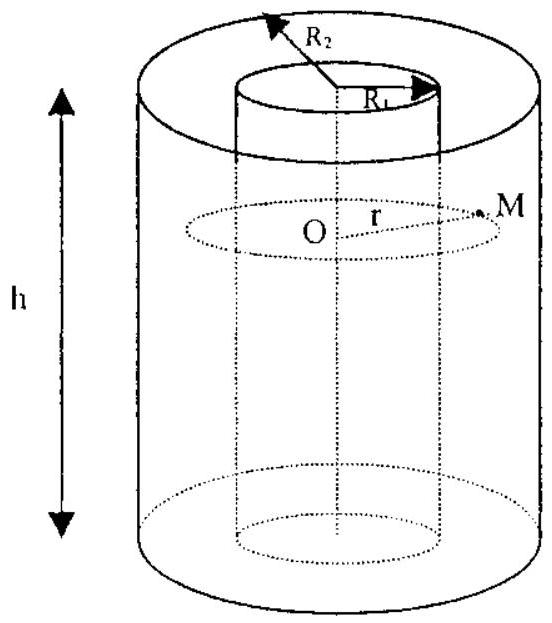

Figure 1
Soit u¨ le vecteur unitaire de la droite ( OM ) dirigé de O vers M . Le champ électrique E⃗ créé au point M est radial et sa norme ne dépend que de r. On peut donc écrire : E⃗ = E(r)u⃗.
2/ Calculer la composante E(r) du champ E⃗ entre les armatures en appliquant le théorème de Gauss à une surface S que l'on précisera.
3 / a/ Calculer la circulation du champ électrique E¨ entre les armatures en fonction de Q, ε_0, h, R_2 et R_1.
b/ Relier d autre part (sans démonstration) cette circulation aux potentiels électriques des armatures V_1 et V_2.
4/ a/ Exprimer la capacité C du condensateur en fonction de Q et des potentiels électriques des armatures V_1 et V_2. puis en fonction de ε_0, h, R_2 et R_1.
b/ Calculer C pour R_1 = 10 cm, R_2 = 20 cm et h = 50 cm.
5/ Que devient l'expression de C si les rayons des armatures sont très voisins, c'est-à-dire si R_2 − R_1 = e≪R_1 ?
Montrer que le condensateur cylindrique est alors équivalent à un condensateur plan dont on donnera les caractéristiques (épaisseur e’ et surface S ’).
6/ a/ Pour quelle valeur de r la norme du champ électrique est-elle maximale ?
On souhaite que cette valeur maximale ne dépasse pas la valeur E_0 afin d'éviter un claquage du condensateur. Calculer alors la valeur maximale V_(max) de la différence de potentiel pouvant être appliquée entre les armatures en fonction de E_0, R_1 et R_2.
b/ Calculer V_(max) pour E_0 = 3MV.m^(− 1).

2^(ème) partie : Câble coaxial

1/ Enoncer le théorème d'Ampère relatif à la circulation d'un champ magnétostatique B¯ le long d’un contour fermé ( ^∗ constitué de points M et s'appuyant sur une surface S . On notera j¯(P) la densité de courant en un point P de la surface S.
On considère un câble coaxial cylindrique de longueur supposée infinie, constitué d'un conducteur central plein de rayon R_1 parcouru par un courant uniforme d'intensité I et d'un conducteur périphérique évidé, de rayon intérieur R_2, de rayon extérieur R_3(R_1 < R_2 < R_3) et parcouru par un courant uniforme également d'intensité I mais circulant en sens inverse par rapport au courant du conducteur central.
On notera e⃗ : le vecteur directeur unitaire de l'axe commun des 2 conducteurs. Soit un point M situé à une distance r de l'axe du câble (figure 2).

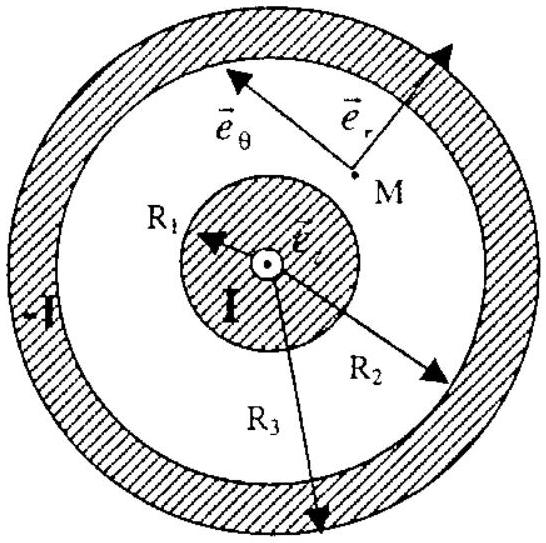

Figure 2
2/ a/ Montrer que le champ magnétique B⃗ créé au point M est orthoradial.
b/ Montrér qu'il peut se mettre sous la forme B⃗ = B(r)e⃗_θ où B(r) est une fonction de r uniquement.
c/ Préciser alors la forme des lignes de champ.
3/ a/ Montrer que le champ magnétique B⃗ créé au point M est nul si r > R_3.
b/ Expliquer alors l'intérêt du câble coaxial par rapport à un fil simple parcouru par un courant de même intensité.
4/ Calculer les densités de courant j⃗_1 et j⃗_2 respectivement du conducteur central et du conducteur périphérique en fonction des courants I_1 et I_2 et des rayons R_1, R_2 et R_3.
5/ En appliquant le théorème d'Ampère à un contour e que l'on précisera, donner l'expression de la composante B(r) du champ magnétique créé au point M en fonction de μ_0, I, r, R_1, R_2 et R_3, dans chacun des trois cas suivants :
a/r < R_1; b/R_1 < r < R_2; c/R_2 < r < R_3
6/ Justifier puis vérifier la continuité du champ B⃗ pour r = R_1 puis pour r = R_2.
7/ Dessiner le graphe de la fonction B(r).

DEUXIEME PROBLEME : MECANIQUE GRAVITATIONNELLE

1/ Donner l'expression du champ gravitationnel G⃗(M) créé en un point M de l'espace par une masse ponctuelle m placée en un point O. On notera r la distance OM et U⃗_(OM) le vecteur directeur unitaire de la droite (OM) dirigé de O vers M. On notera & la constante de gravitation universelle. Représenter le vecteur G⃗(M) sur un schéma.
2/ On assimile la Terre à une répartition de masse à symétrie sphérique, de centre O , de masse M_T et de rayon R_T.
a/ Que signific l’expression «répartition de masse à symétrie sphérique»? Cette hypothèse est-elle réaliste pour la planète Terre?
b/ Donner en la justifiant l'expression du champ gravitationnel G⃗(M) terrestre créé en un point M situé à la distance r de son centre O(r > R_T).
c/ Calculer la valeur de :
  • la norme g_0 de G¯(M) lorsque le point M est situé à la surface de la Terre.
  • la norme g_L du champ gravitationnel terrestre G⃗(M) lorsque le point M se trouve à l'altitude de l'orbite de la Lune autour de la Terre (à ne pas confondre avec le champ gravitationnel lunaire dont il n'est pas question ici).
Données numériques : M_T = 5, 98 ⋅ 10^(24) kg R_T = 6380 km
Constante de gravitation universelle : G_g = 6, 67 ⋅ 10^(− 11) m^3 ⋅ kg^(− 1) ⋅ s^(− 2); Distance Terre-Lune (de centre à centre) d = 384000 km
3/ On considère maintenant un objet de masse m, supposé de répartition de masse à symétrie sphérique. et dont le centre de gravité coïncide avec un point M situé à la distance r du centre de la Terre O.
a/ Donner l'expression de la force F⃗_(om) exercée par la Terre sur cet objet. Préciser si cette force est attractive ou répulsive.
b/ La Terre subit-elle une force de la part de l'objet'? Justifier votre réponse et dans l'affirmative expliciter cette force.
4/ a/ On étudie le mouvement de cet objet soumis à l'influence de la Terre et dont la vitesse initiale n 'est pas verticale. Montrer, en utilisant le théorème du moment cinétique au point O, que ce mouvement se fait dans un plan que l'on précisera (on supposera que la force gravitationnelle terrestre est la scule force agissant sur cet objet, et on utilisera le référentiel géocentrique considéré comme galiléen).
b/ Considérons le cas particulier d'une trajectoire circulaire de centre O. Montrer que le mouvement est alors uniforme et calculer la vitesse v ainsi que la période T de ce mouvement en fonction de _r^r.Mr_r etr.
c/ Calculer v et T pour la Lune, satellite naturel de la Terre dont on assimilera l'orbite à un cercle.
5/ On étudie maintenant la situation suivante : on lâche sans vitesse initiale à l'instant t = 0 un objet de masse m dont le centre de gravité G coïncide à cet instant avec un point G_0 situé à une altitude h. L'intensité du champ gravitationnel terrestre, qui dépend de h, sera toutefois supposée localement uniforme et notée g.
Soit G_0 Z l'axe vertical descendant passant par G_0, G_0 étant pris comme origine de cet axe (figure 3). L'étude du mouvement pourra se faire dans le référentiel terrestre assimilé à un référentiel galiléen.

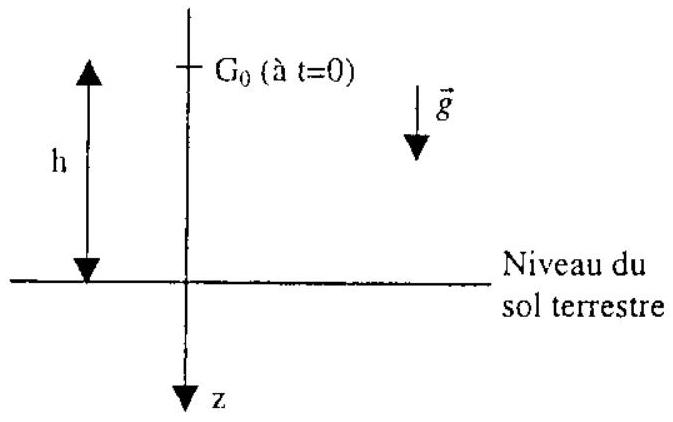

Figure 3
a/ Calculer l'expression de z(t) donnant l'évolution au cours de la chute libre de l'abscisse z du point G en fonction du temps t .
b/ Exprimer la hauteur de chute h_1 au cours de la première seconde de chute. La grandeur h_1 dépend-elle de l'altitude initiale h ?
c/ Calculer la valeur de h_1 pour :
  • un objet lâché au voisinage du sol terrestre ( g = g_0 )
  • un objet lâché à l'altitude de la Lune (on supposera que l'intensité du champ gravitationnel terrestre à l'altitude de la Lune garde la valeur g_L calculée à la question 2c durant la première seconde de chute).
6/ D'après la question précédente, la lune tombe elle aussi en permanence sur la Terre. Mais d'après la question 4c, elle décrit une orbite circulaire à la vitesse v.
Soit A un point de cette orbite (voir figure 4).

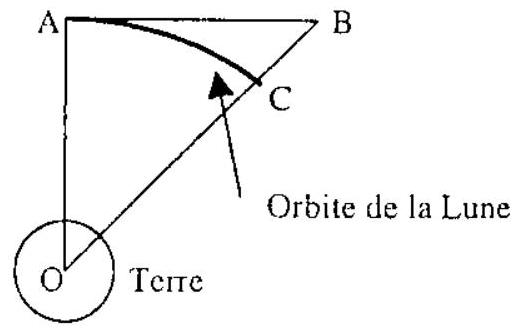

Figure 4 (l'échelle n'est pas respectée)
En l'absence de la Terre, la Lune poursuivrait sa trajectoire suivant la direction du vecteur v⃗ et arriverait en B au bout d'un intervalle de temps Δt.
Choisissons pour simplifier Δl = 1 s. En fait, à cause de l'attraction terrestre, elle chute jusqu'au point C avec BC = h_1, la quantité h_1 ayant été définie à la question 5 b .
Exprimer la vitesse v en fonction de h_1 et de la distance Terre-Lune d. Simplifier cette expression sachant que h_1≪ d, puis calculer la valcur de v .
Cette valeur est-elle en accord avec celle trouvée à la question 4c?
Que peut-on conclure alors sur le mouvement de chute libre de la Lune ?

TROISIEME PROBLEME : ETUDE D'UN DISPOSITIF INTERFERENTIEL

Soient deux ondes électromagnétiques de pulsations différentes ω_1 et ω_2, et de phases φ_1 et φ_2. Les champs électriques E⃗_1 et E⃗_2 associés à ces ondes sont considérés comme parallèles à un axe Ox . Leurs composantes suivant cet axe s'écrivent en un point M de l'espace :
E_1 = E_(10)cos(ω_1 t − φ_1); E_2 = E_(20)cos(ω_2 t − φ_2)
où E_(10) et E_(20) désignent des constantes.
La composante suivant l'axe Ox du champ électrique total E⃗_(tot) en un point M de l'espace est alors égale à la somme des composantes des champs E⃗_1 et E⃗_2 : E_(tot) = E_1 + E_2.
Par ailleurs. l'intensité lumineuse I mesurée par un détecteur d'ondes électromagnétiques placé en M est proportionnelle à la valeur moyenne temporelle du carré du champ électrique au point M : I = K⟨E^2⟩, où K est un coefficient de proportionnalité.
1/ a/ Donner l'expression de E_(10t)^2 (carré de la composante du champ électrique total au point M) puis exprimer sa valeur moyeme temporelle ⟨E_(tot)^2⟩_t en fonction de E_(10) et E_(20).
b/ Exprimer les intensités respectives I_1 et I_2 de chacune des deux ondes et en déduire l'expression de l'intensité totale I_(tot) en y faisant apparaître I_1 et I_2.
c/ Montrer alors que si ω_1 est différent de ω_2, alors les deux ondes n'interfèrent pas.
2/ a/ On considère maintenant deux ondes de même pulsation : ω_1 = ω_2 = ω (donc de même longucur d'onde λ ). Reprendre les questions 1a, ib et ic (on posera φ = φ_2 − φ_1 ) et montrer que dans ce cas, les deux ondes interfèrent.
b/ Préciser les intensités associées à chaque lype de frange (brillante ou sombre).

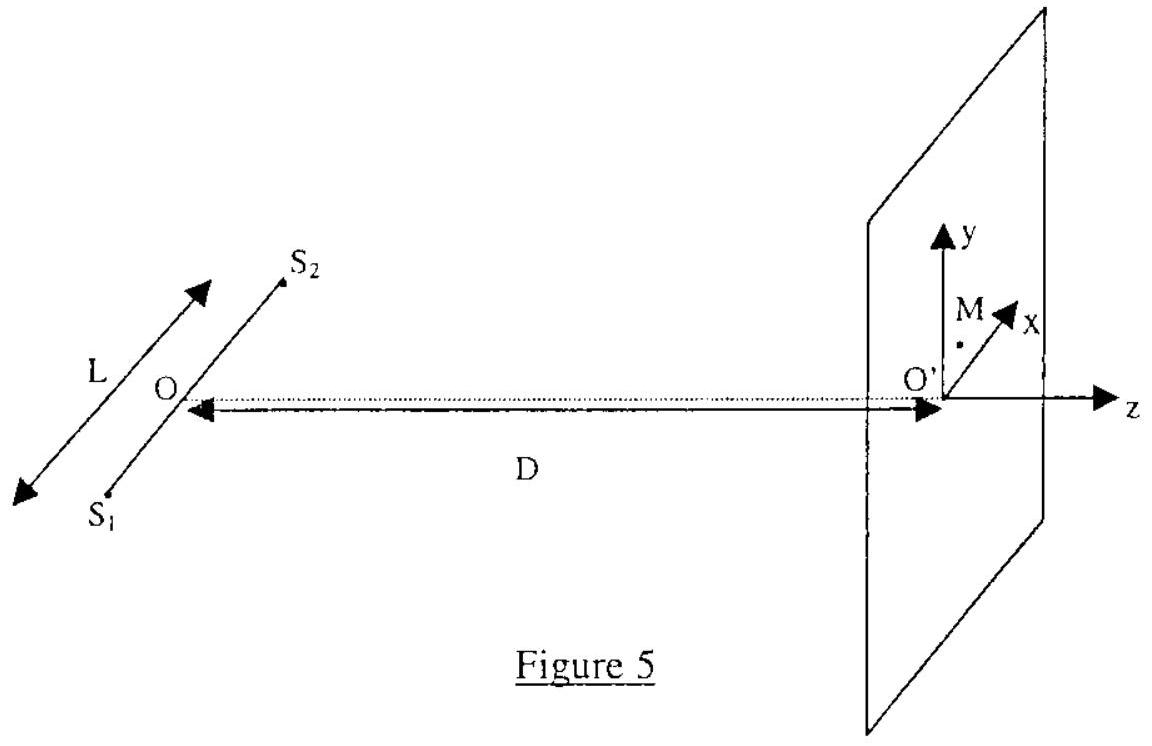

3/ En un point M du champ d'interférences, le déphasage φ est relié à la différence de marche δ par la relation : φ = (2πδ)/λ. On suppose que:
  • la distance entre les deux sources (synchrones et ponctuelles) d'ondes ćlectromagnétiques S_1 ct S_2 est égale à L
  • la droite ( S_1 S_2 ) est parallèle à l'axe O^′ x
  • le point O est le milieu du segment [S_1 S_2]
  • le point M est situé dans un plan perpendiculaire à Oz placé à une distance D du point O grande devant L : L≪D (figure 5).

    a/ Exprimer la différence de marche δ(M) au point M de coordonnées x et y en fonction de x, y, L et D pour un point M situé dans le plan ( xO^′ y ).
    b/ Sachant que le point M est situé au voisinage du point O ' (ses coordonnées x et y vérifient donc : x≪D et y≪D ), effectuer un développement limité pour obtenir une expression simplifiée de δ(M) ne dépendant que de x, L et D .
    4/ Quelle est l'équation d'une frange dans le plan ( xO^′ y ) ? En déduire la forme des franges au voisinage du point O^′.
5/ Donner l'expression de l'interfrange i défini comme la distance entre deux franges identiques voisines.
6/ On considère un dispositif interférentiel particulier formé de deux miroirs plans M_1 et M_2 placés dans l'air et formant un dièdre d'arête A et d'angle égal à π/2 − α avec α petit devant π/2 (figure 6).

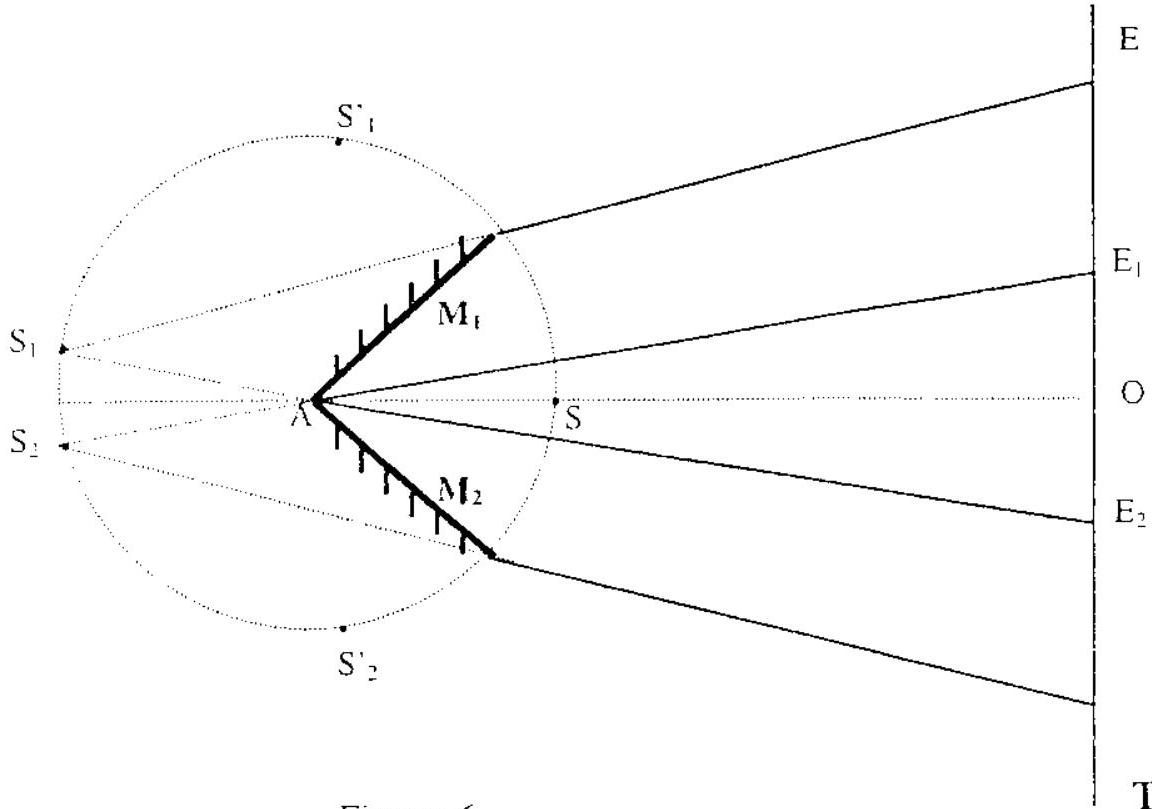

Figure 6
Tournez la page S.V.P
Une source lumineuse S ponctuelle et monochromatique de longueur d'onde λ est placée dans le plan bissecteur du dièdre formé par les miroirs, à une distance R de l'arête ( AS = R ).
Soient S_1 l'image de S donnée par M_1 et S_2 l'image de S_1 ! donnée par M_2 (c'est-à-dire schématiquement : S→−^(M_1)S_1^′→−^(M_2)S_2 ).
Soint S^′ : l'image de S donnée par M_2 et S_1 l'image de S^′_2 domée par M_1 (c'est-à-dire schématiquement : S→−^(M_2)S_2^′→−^(M_1)S_1 ).
Les deux sources secondaires S_1 et S_2 émettent deux ondes susceptibles d'interférer : les franges d'interférences sont observées sur un écran E perpendiculaire au plan bissecteur du dièdre et placé à une distance d du point A(AO = d) avec d > R.
a/ Montrer par un calcul sans approximation que l'angle entre les 2 segments de droite [AS_1] et [AS_2] est égal à 4α. Puis, sachant que α est petit devant π/2, exprimer la distance L entre les deux sources secondaires S_1 et S_2.
b/ En utilisant le résultat général obtenu à la question 5 , exprimer l'interfrange i en fonction de λ, d. R et α.
c/ Donner l'expression de la largeur [E_1 E_2] du champ d'interférences intercepté par l'écran ainsi que le nombre N de franges brillantes observées.
d/ Calculer i, [E_1 E_2] et N pour λ = 0, 6μ m, α = 2.10^(− 3)rad, R = 10 cm et d = 70 cm.

QUATRIEME PROBLEME: ELECTROMAGNETISME

Aucune connaissance n'est nécessaire sur la propagation des ondes dans les milieux transparents pour résoudre ce problème

On considère une onde électromagnétique monochromatique plane se propageant dans un milieu transparent d'indice de réfraction n_1 et arrivant en incidence normale sur un milieu transparent d'indice de réfraction n_2. Cette onde incidente sera notée ( E⃗_i, B⃗_i, k⃗_i ) où E⃗_i, B⃗_i, et k⃗_i sont respectivement le champ électrique, le champ magnétique et le vecteur d'onde associés à cette onde.
Cette onde incidente donne lieu à une onde réfléchie ( E⃗_r, B⃗_r, k⃗_r ) et à une onde transmise ( E⃗_1, B⃗_1, K⃗_2 ).
On admettra que la structure d'une onde électromagnétique plane se propageant dans un milieu autre que le vide reste inchangée par rapport au cas de la propagation dans le vide : le trièdre ( E⃗, B⃗, k⃗ ) est direct. L'influence du milieu porte seulement sur les normes de ces vecteurs. Ainsi, dans le repère (Oxyz) représenté sur la figure 7 (où les champs magnétiques ne sont pas représentés volontairement), les vecteurs d'onde k⃗_i, k⃗_I, k⃗_t, de composantes suivant Ox respectivement notées k_i, k_r et k_1, ont pour expression:
k⃗_i = k_i e¨_r = k_0 n_1 e⃗_x; k⃗_r = k_r e⃗_x = − k_0 n_1 e⃗_x; k⃗_t = k_t e⃗_x = k_0 n_2 e⃗_x
où k_0 représente la norme du vecteur d'onde dans le vide.

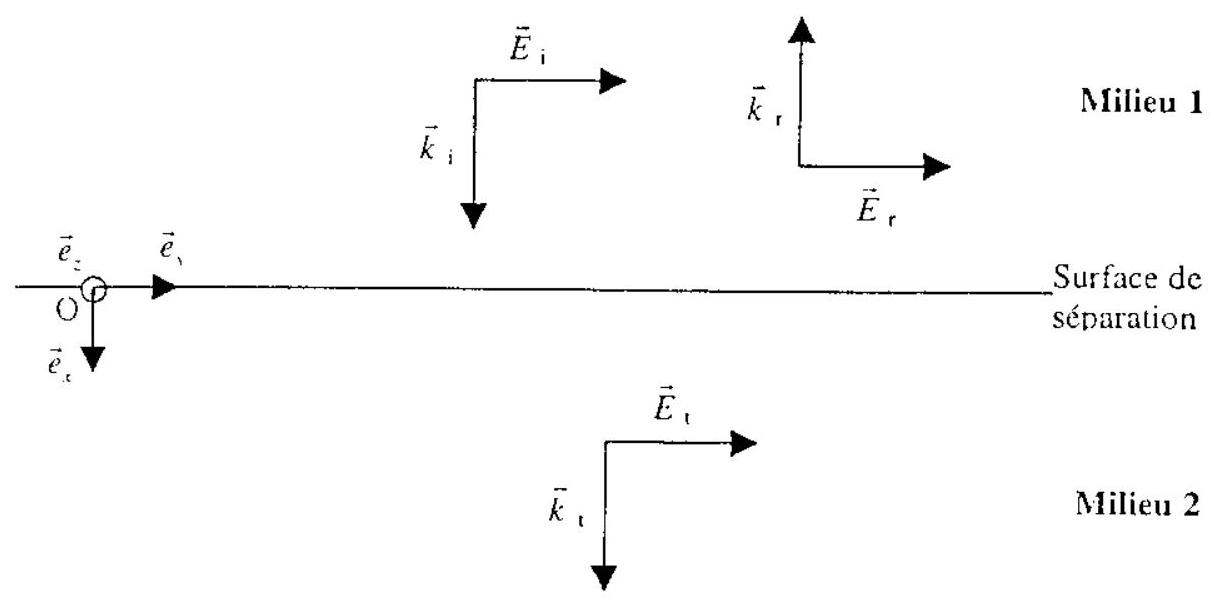

Figure 7
1/ Reproduire le schéma de la figure 7 en faisant apparaître les vecteurs B⃗_i, B⃗_r et B¯_r.
2/ Les champs électriques des trois ondes en présence, de composantes suivant Oy respectivement notées E_i, E_τ et E_t, s'écrivent en notation complexe:
E⃗_i = E_i e⃗_y = E_0 e^(− j(ωt − k_i ⋅ x))e⃗_y; E⃗_r = E_r e⃗_y = rE_0 e^(− j(ωt ⋅ k_r ⋅ x))e⃗_y; E⃗_t = E_1 e⃗_y = tE_0 e^(− j(ωt − k_t ⋅ x))e⃗_y
où E_0 est l'amplitude du champ de l'onde incidente, et où r et t sont respectivement les coefficients de réflexion et de transmission en amplitude de la surface de séparation entre les deux milieux 1 et 2 .
Calculer les expressions des trois champs magnétiques B⃗_i, B⃗_r et B¯_t en supposant que l'équation de Maxwell-Faraday conserve la même forme que dans le vide.
3/ La surface de séparation entre les milieux 1 et 2 ne présentant ni charge électrique ni courant surfacique, le champ électrique total est continu en x = 0. Il en est de même pour le champ magnétique total.
Traduire ces conditions par deux égalités entre les champs E¯_1, E¯_1 et E¯_1 d'une part et les champs B⃗_i, B⃗_r et B⃗_i d'autre part.
4/ Déduire des relations précédentes un système de deux équations dont les deux inconnues sont les coefficients r et t. Résoudre ce système et montrer que l'on obtient :
r = (n_i − n_2)/(n_1 + n_2) et t = (2n_1)/(n_1 + n_2)
5/ Application à la réalisation d'une couche anti-reflet pour la longueur d'onde λ : on dépose sur un verre d'indice de réfraction N une couche mince d'épaisseur e et d'indice de réfraction n (figure 8 : attention : pour des raisons de clarté, l'onde incidente est représentée avec une incidence oblique, alors que le problème est traité pour une incidence normale).

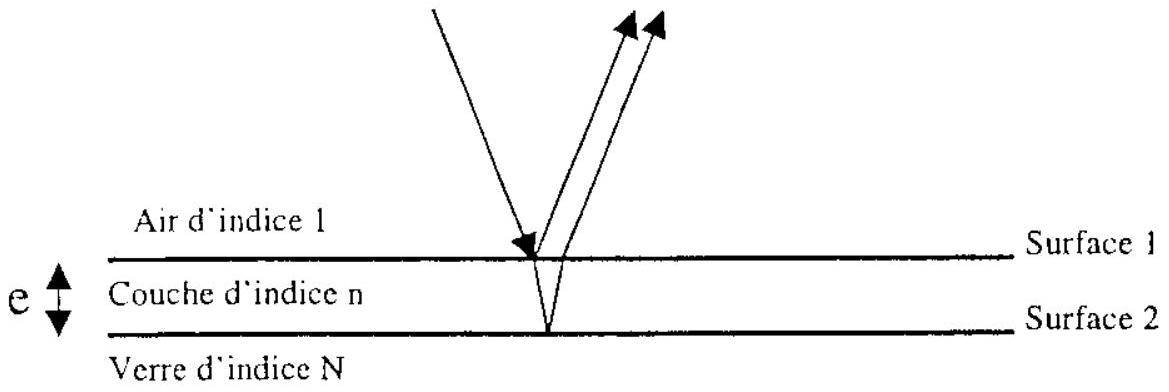

Figure 8
a/ En utilisant l'expression du coefficient de réflexion donnée à la question précédente, donner la relation que doivent satisfaire les indices de réfraction n et N pour que le coefficient de réflexion r de la surface 1 soit égal au coefficient de réflexion r ' de la surface 2 ?
b/ Si la relation exprimée à la question 5 a est vérifiée, et si de plus, l'on suppose que le coefficient de transmission de la surface 1 est proche de l'unité, alors les faisceaux réfléchis sur chacune des deux faces de la couche sont d'égale intensité. La lumière réfléchie sera alors totalement supprimée si les vibrations que ces faisceaux transportent sont en opposition de phase. Traduire cette condition par une relation entre la différence de marche optique δ entre ces deux faisceaux et la longueur d'onde λ dans le vide.
c/ Sachant que l'on a par ailleurs δ = 2 ne, en déduire l'expression de l'épaisseur e de la couche anti-reflet en fonction de λ et de l'indice de réfraction n .
d/ Calculer n et e pour N = 1, 8 et λ = 560 nm.
