Centrale Physique 1 PC 2012Sujet, corrigé et rapport du jury

Ce sujet est composé de trois parties indépendantes.
On notera X˙ et X¨ les dérivées temporelles première et seconde d'une fonction X(t) quelconque.

L'objectif du golf est de parvenir, en un nombre de coups le plus faible possible, à envoyer la balle dans chacun des 18 trous du parcours, en la frappant à l'aide d'un instrument appelé «club » : le geste effectué par le joueur avec le club pour frapper la balle est appelé «swing». On étudie dans cette partie la mécanique du swing, pour mettre en évidence à la fois la cinématique et les efforts mis en jeu.

Un club de golf est schématiquement composé de deux parties, rigidement liées entre elles : le manche et la tête de club. Le joueur tient le club avec ses mains par l'extrémité A du manche, et la tête de club est fixée à l'autre extrémité B et entre en contact avec la balle lors de l'impact (voir figure 1). Attention, dans tout l'énoncé, le mot «club » représentera l'ensemble {manche et tête de club}.

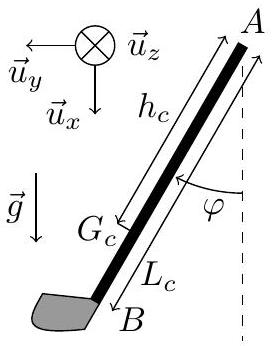

Le manche est une tige rectiligne sans épaisseur de longueur AB = L_c et le club possède un centre de masse G_c qu'on considérera situé sur le manche, avec AG_c = h_c, une masse totale m_c et un moment d'inertie total J_c par rapport à un axe perpendiculaire passant par A. Il faut bien noter que la tête de club est prise en compte dans G_c, m_c et J_c. On cherche dans cette partie I.A à déterminer expérimentalement AG_c = h_c et J_c.
I.A.1) Expliquer brièvement, en s'appuyant sur un ou deux schéma(s) simple(s) et

clair(s), pourquoi, en tendant son index à l'horizontale et en s'arrangeant pour poser le club en équilibre dessus à l'horizontale, on détermine la position de G_c.
I.A.2) Afin de mesurer J_c, on réalise à l'aide du club un pendule simple, en suspendant l'extrémité supérieure du manche (point A ) à un axe horizontal ( Az ) fixe, par une liaison pivot sans frottement. On repère l'écart du club avec la verticale par l'angle φ (voir figure 2).
a) À l'aide du théorème du moment cinétique et en négligeant les frottements de l'air, établir l'équation différentielle du mouvement.
b) On mesure la période des petites oscillations : T_0 = 2, 3 s. Exprimer J_c en fonction de m_c, g, h_c et T_0. Application numérique avec m_c = 0, 32 kg, g = 9, 8 m ⋅ s^(− 2) et h_c = 80 cm (données typiques pour un club de type «driver», utilisé pour frapper les coups les plus longs).

On introduit ici le modèle qui sera utilisé dans toute la suite de cette partie I.
Le club a déjà été décrit en I.A. D'autre part, on admet (théorème de Huygens) que le moment d'inertie du club par rapport à ( G_c z ), noté J_c^′, s'exprime simplement à partir de son moment d'inertie J_c par rapport à ( Az ) : J_c^′ = J_c − m_c h_c^2.
Pour décrire le swing de golf, il faut prendre en compte le mouvement du club... mais aussi celui du golfeur ! Le modèle le plus simple, de type «pendule double», consiste à considérer que les bras du golfeur sont en rotation autour d'un axe fixe. On assimile de manière simplifiée l'association des deux bras à une tige unique OA, rectiligne homogène, de longueur OA = L_b, de masse m_b et de moment d'inertie J_b par rapport à l'axe (Oz) (voir figure 3).

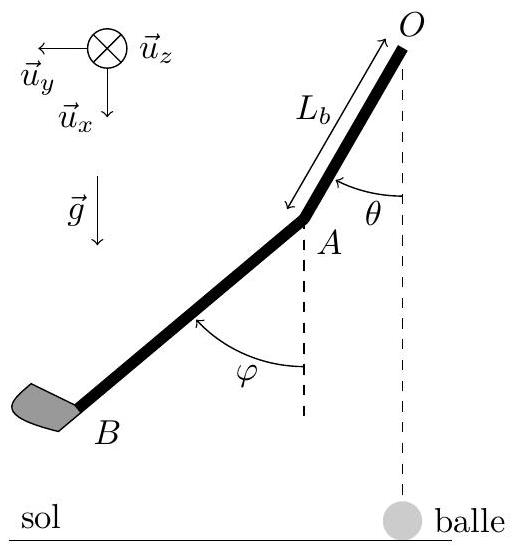

L'axe ( Oz ) est fixe et on travaille dans toute la suite de la partie I dans le référentiel terrestre considéré galiléen, auquel on associe le repère orthonormé ( O, u⃗_x, u⃗_y, u⃗_z ).
La tige OA («les bras») pivote dans le plan vertical ( xOy ), autour de ( Oz ) fixe: on repère son écart par rapport à la verticale ( Ox ) par l'angle θ.

Le club se déplace dans le même plan vertical : on note φ l'angle entre le club et la verticale. Grâce à l'articulation au niveau des poignets, modélisée ici comme une simple liaison pivot au niveau de l'axe ( Az ), cet angle est a priori indépendant de θ.
On définit enfin un angle β = φ − θ.
Lors d'un swing complet, le golfeur commence par faire pivoter les bras et le club vers le haut, jusqu'à parvenir à une situation de torsion extrême où il ne peut plus tourner ses bras davantage... puis il fait redescendre les bras et le club rapidement afin que la tête de club frappe la balle avec une vitesse élevée. On s'intéressera ici uniquement à cette phase de descente. La descente a lieu entre l'instant défini comme t = 0, et l'instant t = τ où la tête de club B frappe la balle. Avant l'impact, la balle repose sur le sol à la verticale du point O, mais la balle n'interviendra pas du tout dans toute cette partie I !
Données : h_c = 80 cm; L_c = 1, 1 m; m_c = 0, 32 kg; L_b = 0, 65 m; J_c calculé en I.A.2.
I.B.1) À l'aide d'un schéma simple, dégager le sens physique de l'angle β.
I.B.2) À t = 0 (position de torsion maximale du golfeur), on considérera pour toute la suite que θ(0) = π et φ(0) = 3π/2. À t = τ (impact avec la balle), θ(τ) = φ(τ) = 0. Faire un schéma de ces deux positions, en

précisant à chaque fois la valeur de β.

I.C.1) En s'appuyant sur la figure 3, donner les coordonnées x_(G_c) et y_(G_c) du centre de masse G_c du club à un instant quelconque, dans le repère ( O, u⃗_x, u⃗_y, u⃗_z ) en fonction de L_b, h_c, θ et φ. En déduire, dans ce même repère, la résultante cinétique (ou «quantité de mouvement») p⃗_c du club.
I.C.2) Donner l'énergie cinétique Ec_b des bras (c'est-à-dire de la tige OA ), en fonction de J_b et θ˙. Déterminer soigneusement l'énergie cinétique Ec_c du club et en déduire que l'énergie cinétique de l'ensemble {bras et club} se met sous la forme :

où C, D et E sont trois constantes positives à exprimer en fonction de J_b, J_c, m_c, L_b et h_c.
I.C.3) Expliquer en deux lignes ce qu'il faudrait faire pour exprimer le moment cinétique σ_(c/(Oz)) du club par rapport à (Oz). Le calcul n'est pas demandé et on admet que le moment cinétique σ_((Oz)) de l'ensemble {bras et club} par rapport à l'axe (Oz) se met sous la forme

avec C, D et E identiques à I.C.2. Pour la suite, il est conseillé d'utiliser cette expression en gardant C, D et E (sans les remplacer par leurs expressions).

Dans cette partie I.D, on considérera les efforts et les accélérations assez importants pour pouvoir négliger la pesanteur et les frottements de l'air.
I.D.1) L'action du reste du corps sur les bras, au niveau de l'articulation en O, se réduit à une force inconnue appliquée en O et à un couple Γ⃗_b = Γ_b u⃗_z que l'on considérera comme indépendant du temps. Quel est le signe de Γ_b ? En considérant l'ensemble {bras et club}, établir une première équation différentielle, faisant notamment apparaître θ, φ et leurs dérivées ainsi que Γ_b.
I.D.2) Afin de déterminer plus complètement les efforts fournis par le golfeur, il faut s'intéresser à l'action des bras sur le club, au niveau de la liaison en A : on considérera que les actions des bras sur le club se réduisent à une force de résultante F⃗_(b → c) = F_x u⃗_x + F_y u⃗_y et à un couple Γ⃗_(b → c) = Γ_c u⃗_z.
a) Écrire les expressions de F_x et F_y en fonction de la dérivée temporelle de p⃗_c (défini en I.C.1) : on demande juste une écriture de la forme F_x = d/(dt)(⋯) et F_y = d/(dt)(⋯), sans calcul des dérivées.
b) À l'aide du théorème du moment cinétique, déterminer l'expression de Γ_c en fonction de F_x, F_y, h_c, J_c^′ (moment d'inertie du club par rapport à (G_c z)), φ et φ¨.

Dans la première phase, on constate expérimentalement que le golfeur bloque ses poignets, de telle sorte que l'angle β(t) reste constant, égal à sa valeur initiale β(0). À t = 0, on rappelle que θ(0) = π, φ(0) = 3π/2 et les bras et le club sont immobiles.
a) Quelle est alors durant cette phase la relation entre θ˙ et φ˙ ? Résoudre alors l'équation du I.D. 1 en exprimant θ(t) en fonction de C, D et Γ_b.
b) À l'aide des trois équations établies en I.D.2, on montre alors (calcul non demandé !) que durant cette phase

En déduire qu'il existe un instant t_0 où le couple exercé par les bras sur le club s'annule et déterminer l'angle θ(t_0) correspondant, en fonction de D et E. Application numérique pour θ(t_0).

Pour t > t_0 et jusqu'au moment de l'impact avec la balle à t = τ, un bon joueur n'exerce quasiment plus aucun couple sur le club, c'est-à-dire qu'il «libère» ses poignets et on peut donc considérer que Γ_c = 0 (la liaison bras - club au niveau de l'axe ( Az ) devient un pivot parfait). Attention, le couple Γ_b reste non nul et toujours indépendant du temps.
a) Pourquoi, de t = 0 jusqu'à t = τ, le travail des forces intérieures au système {bras et club} est-il nul ?
b) Que vaut le travail du couple Γ⃗_b pendant cette même durée, en fonction de Γ_b ?
c) À t = τ, des mesures montrent que |θ˙(τ)|≪|φ˙(τ)|. Les constantes C, D et E étant de valeurs assez proches, déduire des questions I.D.4.a et I.D.4.b l'expression approchée de φ˙(τ) en fonction de Γ_b et J_c.
d) En déduire l'expression approchée de la vitesse de la tête de club (assimilée ici à la vitesse du point B ) au moment de l'impact, la calculer numériquement (avec |Γ_b| = 1, 0 × 10^2 N ⋅ m ) et commenter.

La tête de club est en réalité assimilable à une surface plane dont l'inclinaison avec la verticale varie en fonction du type de club. L'impact de cette surface avec la balle est un phénomène très violent et très bref. Typiquement, lors d'un coup frappé avec un club de type «driver» (vitesse de la tête de club d'environ 50 m ⋅ s^(− 1) ), la balle passe d'une vitesse initiale nulle à environ 70 m ⋅ s^(− 1) à la fin du contact avec la tête, qui dure 0, 50 ms. Cependant l'inclinaison de la tête de club entraîne un glissement de la balle le long de celle-ci pendant l'impact, ce qui conduit à une mise en rotation de la balle. Ainsi une balle frappée avec un «driver» quitte le sol en effectuant de l'ordre de 60 rotations par seconde. Dans le cas d'un coup sans aucun «effet » l'axe de rotation de la balle est horizontal et perpendiculaire à sa vitesse à la sortie du club.
On s'intéresse dans cette partie à l'effet de la rotation de la balle sur sa trajectoire aérienne. Pour cela, on effectue un changement de référentiel en se plaçant dans un référentiel où le centre de la balle est immobile et l'air en écoulement. On considérera ce référentiel galiléen pour l'étude de l'écoulement de l'air.
L'air est en écoulement parfait, stationnaire, irrotationnel, homogène et incompressible et on notera ρ sa masse volumique. On néglige la gravité.

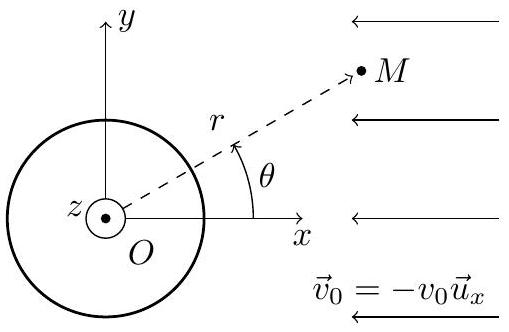

Afin de mettre en évidence l'importance de la rotation, on s'intéresse à un modèle d'écoulement autour d'un cylindre de longueur infinie, de rayon R, animé d'un mouvement de rotation autour de son axe ( Oz ) fixe, avec un vecteur-rotation Ω⃗ = Ωu⃗_z dans le référentiel R(O, u⃗_x, u⃗_y, u⃗_z) galiléen.
Loin du cylindre, en amont de celui-ci, l'écoulement a une vitesse uniforme, v⃗_0 = − v_0 u⃗_x, avec v_0 constante et positive. On repère un point M de l'espace par ses coordonnées cylindriques ( r, θ, z ) d'axe ( Oz ).
II.A - De quelles variables ( r, θ, z et t ) le champ de vitesse v⃗ dépend-il ?
II.B - Quelles sont les deux conditions aux limites vérifiées par v⃗ ?

On définit le potentiel des vitesses φ associé à l'écoulement par v⃗ = gradφ^(→−) et on admet que

où p est une constante qui sera définie dans la suite.

II. C - Justifier l'introduction du potentiel des vitesses φ.
II.D - Donner les expressions des composantes du champ de vitesse v_r et v_θ.
II. E - Vérifier les conditions aux limites et en déduire p en fonction de R et v_0.
II.F - En déduire le champ de pression P(r = R, θ) à la surface du cylindre, en fonction de ρ, R, Ω, v_0, θ et P_0 (valeur de la pression loin du cylindre, considérée uniforme).
II. G - En déduire, à l'aide d'un schéma clair et d'arguments de symétrie, que la résultante F⃗_p des forces de pression a une composante nulle selon u⃗_x.
II.H - En raisonnant sur une portion de cylindre de hauteur h, déterminer la force de pression F⃗_p selon u⃗_y et mettre finalement F⃗_p sous la forme F⃗_p = αv⃗_0 ∧ Ω⃗ en exprimant la constante α en fonction des données. On pourra utiliser ∫_0^(2π)sin^3 θdθ = 0 et ∫_0^(2π)sin^2 θdθ = π.

On admet que le résultat ci-dessus se transpose à une balle de golf, à condition de prendre pour le coefficient α une valeur appropriée.
II.I.1) Commenter la direction et le sens de la force F⃗_p selon que le golfeur a correctement frappé la balle (Ω > 0)… ou a totalement raté son coup (Ω < 0).
II.I.2) Calculer la norme de cette force au départ d'un coup de «driver»: Ω = 3, 8 × 10^2 rad ⋅ s^(− 1), v_0 = 70 m ⋅ s^(− 1) et α ≈ 1, 5 × 10^(− 5) (S.I.). Commenter, sachant que la balle a une masse M_b = 46 g.
II.I.3) Que risque le golfeur si, à cause d'un swing imparfait, le vecteur-rotation n'est pas tout à fait porté par u⃗_z ?
II.I.4) Quel phénomène négligé ici faudrait-il prendre en compte pour une description complète des forces subies par la balle ? Quelle est sa conséquence sur la vitesse et la rotation de la balle au cours de son vol ?

Afin d'améliorer le matériel, les fabricants travaillent en particulier sur le comportement mécanique de la tête de club, afin notamment d'assurer une bonne résistance du matériau aux efforts et d'optimiser le transfert d'énergie vers la balle lors de l'impact. Sous la violence du choc, la surface de la tête de club se déforme en réalité légèrement (phénomène négligé dans toutes les autres parties du sujet) et subit une série de vibrations. On étudie dans cette partie un dispositif de vibrométrie laser qui permet de remonter à la vitesse d'un point de la surface et aussi à son sens de déplacement.
L'ensemble du dispositif est placé dans l'air, assimilé au vide. On note ε_0 la permittivité électrique du vide, et c la vitesse de la lumière dans le vide.

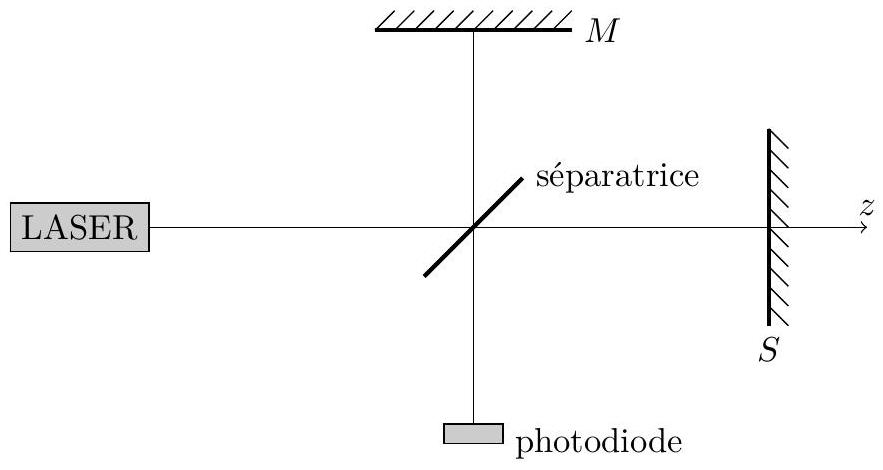

III. A - On considère l'interféromètre de Michelson représenté figure 5, où M représente un miroir plan fixe et S la surface de l'objet que l'on cherche à étudier, considérée plane et qui réfléchit la lumière comme un miroir. Initialement, M et S sont perpendiculaires aux axes des deux bras de l'interféromètre et l'interféromètre est réglé au contact optique, puis la surface S se déplace d'une distance algébrique d suivant l'axe ( Oz ) ( d > 0 si S se déplace dans le sens des z croissants). La lame séparatrice est une lame semi-réfléchissante idéale considérée sans épaisseur.

III.A.1) Définir le contact optique.
III.A.2) En considérant que le laser émet un faisceau parallèle dirigé selon les z croissants, justifier brièvement que l'intensité lumineuse reçue par la photodiode peut se mettre sous la forme I = I_0(1 + cosφ) et exprimer φ en fonction de d et λ (longueur d'onde du laser), en prenant comme convention φ > 0 si d > 0.
III.A.3) Peut-on ainsi accéder au sens de déplacement de la surface S ?

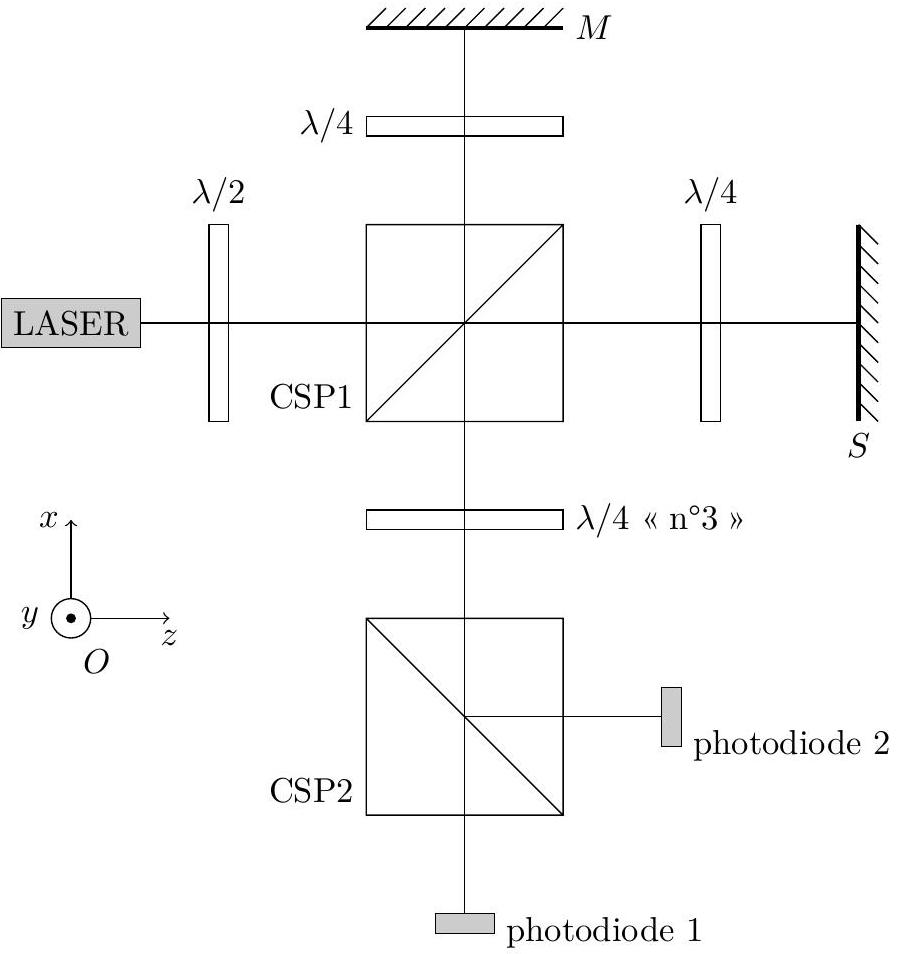

Afin d'améliorer la mesure, on considère dans la suite le dispositif de la figure 6. Le laser émet une onde plane progressive monochromatique (OPPM), de pulsation ω (et de longueur d'onde λ ), de section s, polarisée rectilignement et la lame demi-onde placée en entrée (notée λ/2 ) permet de régler la direction de polarisation. On se place en coordonnées cartésiennes ( O, u⃗_x, u⃗_y, u⃗_z ), avec les axes orientés sur la figure.

III. B - Après traversée de la lame demi-onde, le champ électrique peut s'écrire :

où E_0 est l'amplitude initiale du champ électrique.
III.B.1) Quelle est la polarisation de cette onde ? La représenter sur un schéma en précisant les axes.
III.B.2) Déterminer le champ magnétique B⃗_i associé à E⃗_i. Après avoir rappelé la définition du vecteur de Poynting Π⃗ et sa signification physique, déterminer la puissance moyenne P_i transportée par cette onde en fonction de ε_0, c, E_0 et s (section du faisceau).
III. C - L'onde arrive ensuite sur un cube séparateur de polarisation (noté CSP1 sur la figure). Le CSP1 n'absorbe pas d'énergie et sépare le faisceau incident en deux faisceaux polarisés rectilignement orthogonalement: il se comporte comme un polariseur parfait (ou «polaroïd» parfait), mais avec une direction de polarisation parallèle au plan d'incidence pour le faisceau transmis et une direction de polarisation perpendiculaire pour le faisceau réfléchi (et cela quelle que soit la face d'entrée). Ainsi, l'onde transmise par le CSP1 (le faisceau sonde, en direction de la surface étudiée S ) est polarisée selon u⃗_x et possède une amplitude E_0 cosα alors que l'onde réfléchie par le CSP1 (le faisceau de référence, en direction du miroir fixe M ) est polarisée selon u⃗_y et possède une amplitude E_0 sinα.
III.C.1) Montrer que la puissance moyenne transmise, après traversée du CSP1, dans le faisceau de sonde (en direction de la surface S ) est P_(sonde) = P_i cos^2 α. Quelle loi retrouve-t-on ?
III.C.2) En déduire la puissance moyenne réfléchie dans le faisceau de référence (en direction du miroir M ), notée P_(ref). Pour toute la suite, on se placera dans le cas particulier α = 45^∘.

On étudie dans les questions III.D à III.F l'effet de la traversée d'une lame quart d'onde (notée λ/4 sur le schéma du dispositif), puis de la réflexion sur un miroir, puis de la traversée dans l'autre sens de la lame quart d'onde. Pour cela, on fait temporairement abstraction du montage complet et on s'intéresse au cas d'une OPPM incidente se propageant dans le vide dans le sens des z^′ croissants, polarisée rectilignement et dont la direction de polarisation fait un angle β avec l'axe ( Ox^′ ) (voir figure 7).
III. D - L'OPPM définie ci-dessus traverse une lame quart d'onde, d'axe rapide ( Ox^′ ) et d'axe lent ( Oy^′ ).
III.D.1) Avant la lame, on écrit la composante sur ( Ox^′ ) du champ électrique incident sous la forme : E_(i, x^′) = E_0 cos(ωt − kz^′)cosβ. Donner alors sa composante E_(i, y^′) sur (Oy^′).
III.D.2) Rappeler le déphasage introduit par la lame λ/4 entre les composantes suivant (Ox^′) et (Oy^′). Préciser quelle composante prend du retard par rapport à l'autre.
III.D.3) En déduire la polarisation de l'onde après traversée de la lame dans le cas général ( β quelconque).

III.D.4) En déduire que si β = 45^∘, ce qu'on supposera pour la suite, on obtient une onde polarisée circulairement en sortie, et déterminer si elle est droite ou gauche.
III. E - L'onde déterminée en III.D. 4 rencontre ensuite un miroir métallique parfait en z^′ = 0. En écrivant a priori la forme de l'OPPM réfléchie par le miroir, déduire de la relation de passage sur E⃗ qu'il s'agit toujours d'une polarisation circulaire. Est-elle droite ou gauche?
III. F - L'onde déterminée en III.E retraverse ensuite, en sens inverse, la lame quart d'onde définie en III.D. Déterminer son état de polarisation après cette nouvelle traversée : conclure sur l'effet du montage {λ/4 + miroir }.
III. G - On reprend le montage entier. Sachant que la lame quart d'onde placée dans le faisceau référence a ses lignes neutres à 45^∘ de u⃗_y et u⃗_z et que celle placée dans le faisceau sonde a ses lignes neutres à 45^∘ de u⃗_x et u⃗_y, déduire des questions III.D à III.F les directions de polarisation des faisceaux sonde et référence juste avant qu'ils ne retraversent le CSP1.
Grâce au CSP1, ces deux faisceaux ressortent donc tous les deux dans la même direction de propagation, en direction de la troisième lame quart d'onde.
III.H - Les deux champs qui ont retraversé le CSP1 ayant des polarisations orthogonales, il ne peut pas y avoir d'interférences entre eux. On utilise alors une nouvelle lame λ/4 (notée λ/4 « n^∘3 » sur le schéma) dont les lignes neutres sont à 45^∘ des axes u⃗_y et u⃗_z. Sans aucun calcul supplémentaire, que peut-on dire des états de polarisation des deux faisceaux après traversée de cette lame ?
Dans la zone entre cette lame λ/4 « n^∘3 » et le CSP2 on admet que les champs électriques associés aux deux faisceaux s'écrivent :
E⃗_(ref) = (E_0)/(√2)sin(ωt + kx)u⃗_y + (E_0)/(√2)cos(ωt + kx)u⃗_z et E⃗_(sonde) = (− E_0)/(√2)sin(ωt + kx − φ)u⃗_y + (E_0)/(√2)cos(ωt + kx − φ)u⃗_z
où φ a la même expression qu'en III.A en fonction de d et λ.
III.I - En déduire que dans cette zone le champ total est polarisé rectilignement et montrer que l'angle que fait cette polarisation avec (Oz) s'exprime simplement en fonction de φ.
III. J - Enfin, un nouveau cube séparateur de polarisation noté CSP2 (fonctionnant de la même façon que le CSP1) divise cette onde en deux ondes envoyées sur deux photodiodes (numérotées 1 et 2 sur le schéma). Ces photodiodes identiques délivrent des tensions, notées respectivement u_1 et u_2, proportionnelles à la puissance moyenne reçue. En appliquant directement les résultats de III.C, en déduire que u_1 et u_2 sont de la forme: u_1 = U_0(1 + cosφ) et u_2 = U_0(1 − cosφ).

En combinant u_1 et u_2, on obtient facilement cosφ et on admet qu'avec un autre cube séparateur de polarisation et deux photodiodes on peut obtenir sinφ : on a accès ainsi, sans ambigüité, à φ et donc au déplacement de la surface. On peut ainsi mesurer les vibrations de la tête de club dues à l'impact avec la balle. Pour une tête de «driver», on trouve typiquement que les vibrations persistent pendant environ 2 ms , que la fréquence propre de vibration la plus basse est voisine de 3, 5kHz, qu'il y a une vingtaine de fréquences propres entre 3,5 et 20 kHz et on peut visualiser les nœuds et les ventres des différents modes propres de vibration.
III.K.1) Quelle est la manifestation physique très facilement perceptible de ces vibrations ?
III.K.2) Qu'est-ce qu'un nœud ou un ventre de vibration? Expliquer brièvement pourquoi un golfeur peut se rendre compte «à l'oreille» qu'il n'a pas tapé sa balle parfaitement au centre de la surface de la tête de club ?
III.K.3) Lorsqu'on enregistre le bruit de l'impact, on se rend compte qu'il comporte aussi des fréquences inférieures à 3, 5kHz : d'où peuvent-elles venir?
