Le problème examine plusieurs aspects d'une centrale nucléaire à eau pressurisée, en trois parties largement indépendantes et de poids voisins. Il part de l'uranium comme source d'énergie, étudie la diffusion thermique dans un crayon de combustible, puis analyse le cycle thermodynamique du circuit secondaire et son rendement. Six questions sur 36 sont peu ou pas guidées.

1Partie I : l'uranium, source d'énergieDécroissance radioactive des isotopes 235 et 238, structure cristalline du dioxyde d'uranium et comparaison des masses de combustible nucléaire et de charbon.
2Partie II : le cœur du réacteurAnalyses qualitatives de la structure du cœur, puis profil de température dans un crayon siège d'une puissance volumique uniforme et amélioration du modèle.
3Partie III : du réacteur aux turbinesPremier principe pour un fluide en écoulement, placement des états dans un diagramme (T, s), bilans de débits, irréversibilités et rendement du cycle avec ou sans surchauffeur.

Difficulté moyenne. Le jury juge la longueur raisonnable, mais la partie II a donné des résultats décevants et les questions non guidées, qui pèsent un tiers du barème, ont été rarement réussies en fin d'épreuve.

L'épreuve en chiffres

Moyenne 9,38 / 20 · écart-type 4,13 · 5 115 présents · où vous situez-vous ?

Moyenne: 9,38/ 20
Écart-type: 4,13
Présents: 5 115
Coefficient: 11
Durée: 4 h
1er quartile: 6,5
Médiane: 9,2
3e quartile: 12

Deux tiers des copies environ (moyenne ± écart-type)

Où je me situe ?

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours, épreuve du 29 juin 2020. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées

Ordres de grandeur et résultat inattendu · Confusions sur la radioactivité et la fission · Comparaison nucléaire et charbon trop simpliste

Presque tous les candidats ont abordé les trois parties. La partie I a été la mieux réussie, la partie II s'est révélée décevante. Les démonstrations de cours sont souvent bien restituées, et les questions d'analyse physique fine, dont les questions non guidées, ont bien classé les meilleurs candidats. Le jury déplore une nette dégradation de la présentation des copies.

Les erreurs les plus sanctionnées

1
Ordres de grandeur et résultat inattenduQ6
Beaucoup ont été déstabilisés par un instant négatif et ont mal conclu. Très peu connaissent l'ordre de grandeur de l'âge de la Terre.
« seuls 16 % des candidats fournissent un ordre de grandeur correct de l'âge de la Terre »
2
Confusions sur la radioactivité et la fissionQ11
Émission alpha et fission sont confondues, l'isotope est mal choisi, et il fallait utiliser la masse molaire du dioxyde d'uranium et non celle de l'uranium.
« Cette question est globalement mal comprise. »
3
Comparaison nucléaire et charbon trop simplisteQ12
Seuls 18 % des candidats ayant abordé la question estiment correctement la masse de combustible nucléaire. Le rendement des centrales n'est presque jamais pris en compte.
« Trop de candidats pensent que la densité énergétique d'un combustible est la seule caractéristique à prendre en compte »
4
Profil de température mal choisiQ17, Q18
Le profil affine est retenu à tort, en généralisant le cas du cours sans terme source. La constante devait être reliée par la loi de Fourier, pas par homogénéité.
« le profil affine est souvent choisi à tort par généralisation abusive de la situation stationnaire »
5
Puissance linéique non définieQ20, Q24
Seul un quart des candidats propose une définition correcte. En Q24, la plupart se contentent de décrire la courbe sans en tirer de conséquence.
« Seul un quart des candidats propose une définition correcte de la puissance linéique. »
6
Démonstration du premier principe industriel approximativeQ25
Le système fermé n'est pas défini, la stationnarité n'est pas invoquée et le travail des forces de pression est donné sans justification.
« Le système à considérer n'est quasiment jamais défini rigoureusement. »

Ce qui a été bien réussi

Les candidats ont davantage abordé les questions non guidées qu'à la session précédente : la première l'a été au moins partiellement dans plus de 60 % des copies.
L'appropriation de la structure cristallographique de UO2 est très satisfaisante (Q8 à Q10).
Le placement des points dans le diagramme (T, s) n'a pas posé de problème (Q26).
Les bilans de masse sont en général bien formulés (Q30) et la question Q31 a été bien réussie par ceux qui l'ont abordée.

Conseils du jury

Pour une question non guidée, présenter la stratégie, un schéma-modèle si utile, les hypothèses et des notations, puis mener le calcul littéralement : la démarche est notée même sans résultat final.
Mener tous les calculs sous forme littérale et commenter les valeurs numériques obtenues, en signalant une valeur aberrante.
Citer explicitement les données retenues pour chaque application numérique et adapter le nombre de chiffres significatifs.
Pour un bilan en système ouvert, faire un schéma montrant le volume de contrôle et le système fermé, et invoquer la stationnarité.
Argumenter les réponses qualitatives, éviter les abréviations et mettre les résultats en valeur.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

36 questions

Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.

36 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.

Voir les 28 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

Calculatrice autorisée

ั̃
2020

L'énergie électrique d'origine nucléaire

Abstract

Le but de ce problème est de regarder, en tant que scientifique non expert du sujet, quelques aspects d'une centrale nucléaire de type EPR (signifiant Evolutionary Pressurised water Reactor), qui est un type de réacteur à eau pressurisée (REP).

Abstract

Les 19 centrales nucléaires actuellement en fonctionnement en France ont été globalement construites sur le même mode. Tous leurs réacteurs utilisent la même technologie, dans laquelle de l'eau sous pression sert à transporter la chaleur produite par les réactions nucléaires. [...] Les centrales nucléaires regroupent un total de 58 réacteurs dont 34 produisent chacun une puissance électrique de 900 MégaWatt (MWe) — 900 MWe permet d'alimenter près de 500000 foyers. À cela s'ajoutent 20 réacteurs de 1300 MWe , tandis que les quatre derniers délivrent 1450 MWe . Un 59 ème réacteur est actuellement en construction à Flamanville, dans la Manche. De type EPR (Evolutionary Pressurised water Reactor), il développera une puissance électrique de l'ordre de 1600 MWe . Actuellement, ces installations produisent près de $80%$ de l'électricité produite en France.

Autorité de Sûreté Nucléaire, informations mises à jour en février 2018

Les trois parties du problème sont largement indépendantes, mais les données numériques fournies dans les différentes parties sont susceptibles d'être utilisées dans toutes les parties.
Les applications numériques seront faites avec un nombre de chiffres significatifs adapté. Les données numériques sont fournies dans le document réponse à rendre avec la copie.
Certaines questions peu ou pas guidées, demandent de l'initiative de la part du candidat. Leur énoncé est repéré par une barre en marge. Il est alors demandé d'expliciter clairement la démarche, les choix et de les illustrer, le cas échéant, par un schéma. Le barème valorise la prise d'initiative et tient compte du temps nécessaire à la résolution de ces questions.

I L'uranium, source d'énergie

I.A - L'uranium naturel

L'uranium est l'élément chimique de numéro atomique 92 , de symbole U. Il fait partie de la famille des actinides.
L'uranium est le $48^e$ élément le plus abondant dans la croûte terrestre, son abondance est supérieure à celle de l'argent, comparable à celle du molybdène ou de l'arsenic, mais quatre fois inférieure à celle du thorium. Il se trouve partout à l'état de traces, y compris dans l'eau de mer.
C'est un métal lourd radioactif (émetteur alpha) de période très longue ( $\sim 4, 4688$ milliards d'années pour l'uranium 238 et $\sim 703, 8$ millions pour l'uranium 235 ). Sa radioactivité, additionnée à celle de ses descendants dans sa chaine de désintégration, développe une puissance de 0,082 watt par tonne d'uranium, ce qui en fait, avec le thorium 232 (quatre fois plus abondant, mais trois fois moins radioactif) et le potassium 40, la principale source de chaleur qui tend à maintenir les hautes températures du manteau terrestre, en ralentissant de beaucoup son refroidissement.
L'isotope $^(235)U$ est le seul isotope fissile naturel. Sa fission libère une énergie voisine de $202, 8MeV$ par atome fissionné dont $9, 6MeV$ d'énergie non récupérable, communiquée aux neutrinos produits lors de la fission. L'énergie récupérable est plus d'un million de fois supérieure à celle des combustibles fossiles pour une masse équivalente. De ce fait, l'uranium est devenu la principale matière première utilisée par l'industrie nucléaire.
Le minerai d'uranium qui a été exploité sur Terre possède une teneur en uranium pouvant varier de $0, 1%$ à $20%$ . L'uranium est dit naturel quand il est constitué d'isotopes dans leur proportion d'origine (identique pour tous les minerais d'uranium) : soit $99, 2743%$ d'uranium 238 accompagné de $0, 7202%$ d'uranium 235 et d'une quantité infime d'isotope 234 ( $0, 0055%$ ).

Wikipédia

Dans la suite nous négligerons l'apport de l'uranium 234 et considérerons que les proportions naturelles de l'uranium sont de

99, 28%

pour

^(238)U

et de

0, 72%

pour

^(235)U

. De plus, le terme «proportion d'uranium 235 » sera toujours à comprendre comme la proportion d'uranium 235 par rapport à tout l'uranium présent et non pas la proportion d'uranium 235 dans toute la matière présente (au cas où celle-ci ne serait pas composée uniquement d'uranium).

I.A.1) Évolution de la population d'uranium au cours du temps

On rappelle que la radioactivité naturelle (radioactivité

α

) est telle que, pour un noyau donné, la probabilité de désintégration par unité de temps, notée

λ

, est une caractéristique intrinsèque et invariable dans le temps. On l'appelle usuellement constante radioactive.
Q 1. Quelle est la dimension de la constante radioactive

λ

?
Q 2. On considère une population de noyaux radioactifs identiques, dont le nombre à l'instant

t

est donné par

N(t)

. Relier

N(t + dt)

N(t)

λ

puis montrer que l'évolution de

N(t)

est gouvernée par l'équation différentielle

(dN)/(dt)(t) + λN(t) = 0

.
Q 3. La période radioactive, notée

T_(1/2)

, est la durée au bout de laquelle la moitié des noyaux se sont désintégrés. Établir le lien entre

λ

T_(1/2)

.
Q 4. Calculer numériquement les valeurs des constantes radioactives

λ_(238)

λ_(235)

des noyaux respectifs d'uranium 238 et 235 . Commenter ces valeurs en sachant que la constante radioactive du thorium est de

1, 6 \times 10^(- 18)

USI environ.
Q 5. La proportion d'uranium 235 dans les minerais augmente-t-elle ou diminue-t-elle au cours du temps ?
Q 6. Pour faire fonctionner un réacteur nucléaire, il faut disposer d'un minerai contenant beaucoup d'uranium et que cet uranium présente au moins

3%

d'uranium 235 de sorte que la fission puisse s'auto-entretenir. Entre la formation de la Terre et notre époque, y a-t-il eu une période pendant laquelle les minerais naturels étaient suffisamment riches en uranium 235 pour faire fonctionner un réacteur nucléaire ? Si oui, estimer la durée de cette période.

I.A.2) Radioactivité naturelle au $xxI^e$ siècle

De nos jours, on estime qu'une parcelle carrée de 20 mètres de côté contient environ 24 kg d'uranium naturel sur une profondeur de 10 mètres.
Q 7. Estimer la puissance dégagée par la radioactivité de l'uranium sur une telle parcelle. Comparer avec la valeur donnée par l'extrait ci-dessus ( 0,082 watt par tonne d'uranium).

I.B - Le combustible nucléaire

L'uranium, une fois extrait, est d'abord enrichi en uranium 235 afin de pouvoir servir de combustible. Il est ensuite transformé en dioxyde d'uranium.

I.B.1) Cristal de dioxyde d'uranium

Le cristal de dioxyde d'uranium

UO_2

est un cristal ionique (

U^(4 +), O^(2 -)

) qui a la structure d'une fluorite (

CaF_2

), à savoir :

les ions d'uranium forment un réseau cubique face centrée ;
les ions d'oxygène forment un réseau cubique.

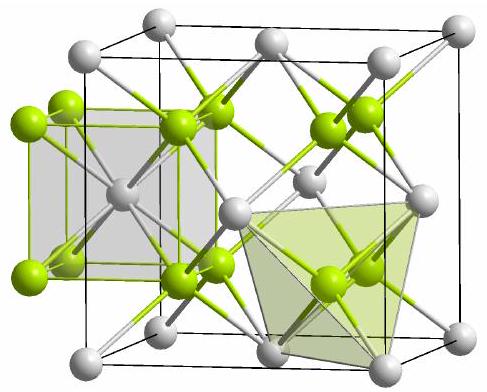

La maille correspondante est visible sur la figure A du document réponse.
Q 8. Indiquer sur cette figure la position des ions

U^(4 +)

O^(2 -)

. Comment s'appellent les sites du réseau de l'uranium occupés par les ions d'oxygène?
Q 9. Vérifier que le nombre d'ions est cohérent avec la formule

UO_2

.
Q 10. Quelle est la longueur du côté de la maille ? Commenter ce résultat. Comparer cette longueur avec les rayons ioniques des ions uranium et oxygène qui valent respectivement 97 pm et 140 pm .

I.B.2) Combustible utilisé dans les centrales

Le dioxyde d'uranium enrichi à

5%

est d'abord produit sous forme de poudre avant d'être compacté en pastilles de

7, 5 g

(cf figure 1).

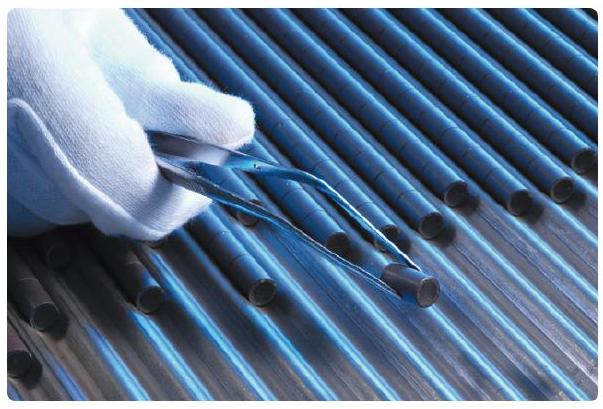

Figure 1 Pastilles de combustible d'uranium

Q 11. Quelle est l'énergie

E_0

que va dégager cette pastille combustible si tout l'uranium 235 se désintègre naturellement (par radioactivité

α

) ? Un ordre de grandeur est attendu.
La radioactivité naturelle (radioactivité

α

) n'est pas utile au fonctionnement d'une centrale nucléaire qui exploite plutôt la fission : lorsqu'un neutron de faible énergie cinétique, dit lent, entre en collision avec un noyau d'uranium 235, celui-ci donne deux noyaux fils, en général du krypton 93 et du baryum 140 ou bien du strontium 94 et du xénon 140. Ces deux noyaux emportent de l'énergie sous forme cinétique (environ 200 MeV ) qu'ils restituent au matériau dans lequel ils sont présents. En plus de ces noyaux, la fission du noyau d'uranium libère deux ou trois neutrons qui vont, à leur tour, entrer en collision avec un autre noyau d'uranium ou être absorbés par un autre atome. Lorsque les réactions de fission sont nombreuses, le phénomène peut s'emballer car il y a plus de neutrons produits que de neutrons absorbés (on parle de divergence). En revanche, si les neutrons sont trop souvent absorbés par d'autres noyaux que l'uranium 235, la réaction s'arrête. Le fonctionnement optimal d'une centrale se fait au point d'équilibre : il est nécessaire qu'il y ait suffisamment de neutrons produits pour engendrer des réactions de fission en chaine, mais sans excès de manière à éviter l'emballement.
Q 12. Un foyer composé de 4 personnes habitant dans une maison de

150 m^2

avec chauffage électrique consomme en moyenne une énergie électrique correspondant à

20000 kW \cdot h

en une année. Évaluer les masses de combustible nécessaires pour alimenter un tel foyer en électricité pendant un an dans le cas d'une centrale au charbon, puis d'une centrale nucléaire de type REP. Commenter.

II Le cœur du réacteur

Le principe de fonctionnement d'une centrale nucléaire est représenté figure 2. Le réacteur chauffe une certaine quantité d'eau qui circule, en boucle fermée, dans le circuit primaire. L'eau du circuit primaire permet de vaporiser l'eau contenue dans le circuit secondaire dont la circulation assure la rotation de turbines couplées à des alternateurs. Le circuit tertiaire est utilisé pour liquéfier l'eau du circuit secondaire en sortie des turbines, avant qu'elle ne soit à nouveau injectée dans les générateurs de vapeur.

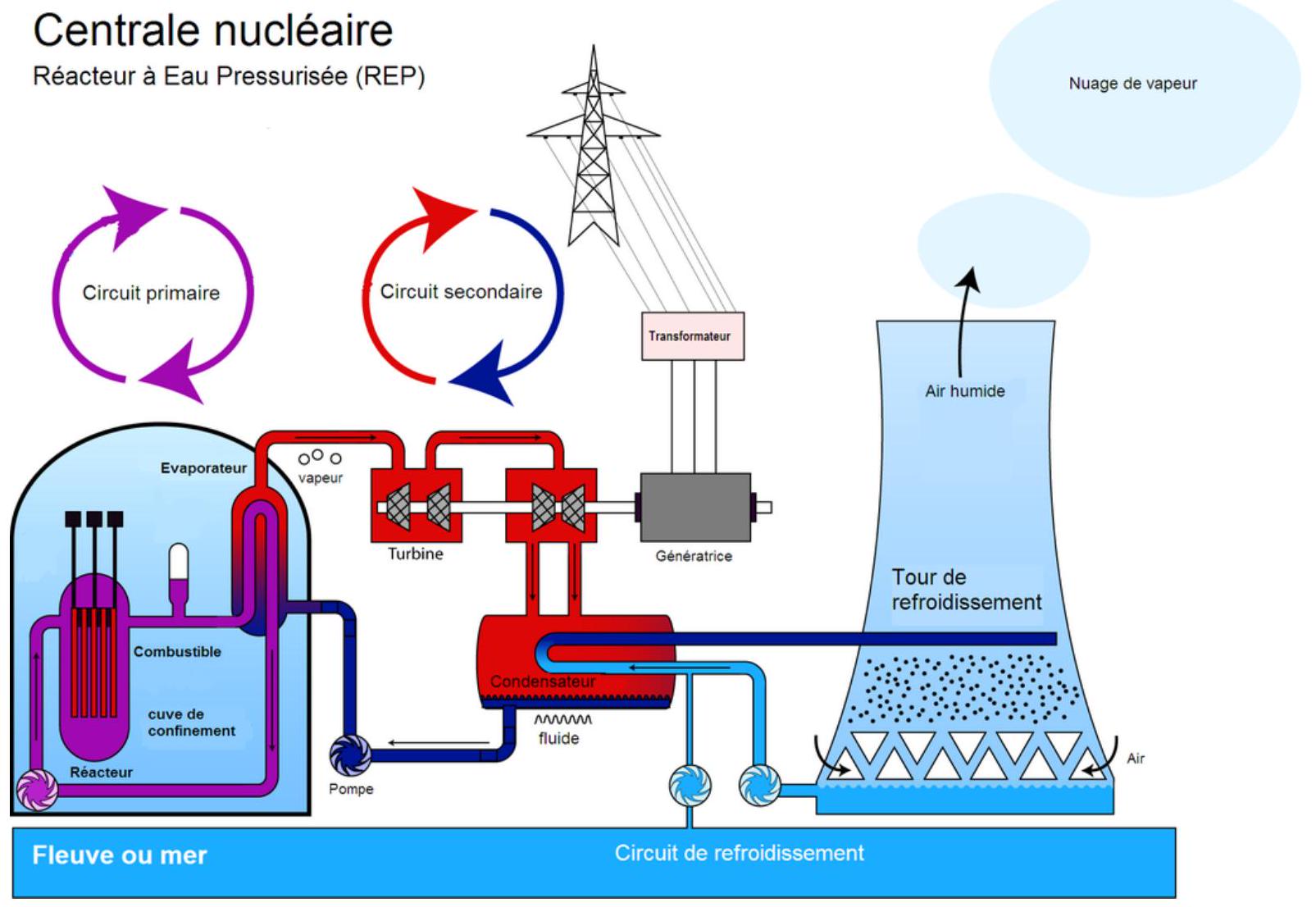

Figure 2 Principe d'une centrale nucléaire (source : Wikipedia)

Au cœur d'une tranche de centrale (qui comporte en général 2 ou 3 tranches), le combustible nucléaire est sous forme de pastilles cylindriques (figure 1). Ces pastilles sont regroupées en crayons, eux-même réunis en assemblages (figure 3). Un assemblage contient 600 kg de dioxyde d'uranium enrichi. Un cœur de réacteur est l'association de 241 assemblages (figure 4).

II.A - Quelques analyses préliminaires

Q 13. Pourquoi produire le combustible sous forme de pastilles au lieu de cylindres prêts à mettre dans la gaine du crayon? Quel est l'intérêt de faire une multitude de petits crayons de combustibles plutôt que quelques-uns, plus gros?

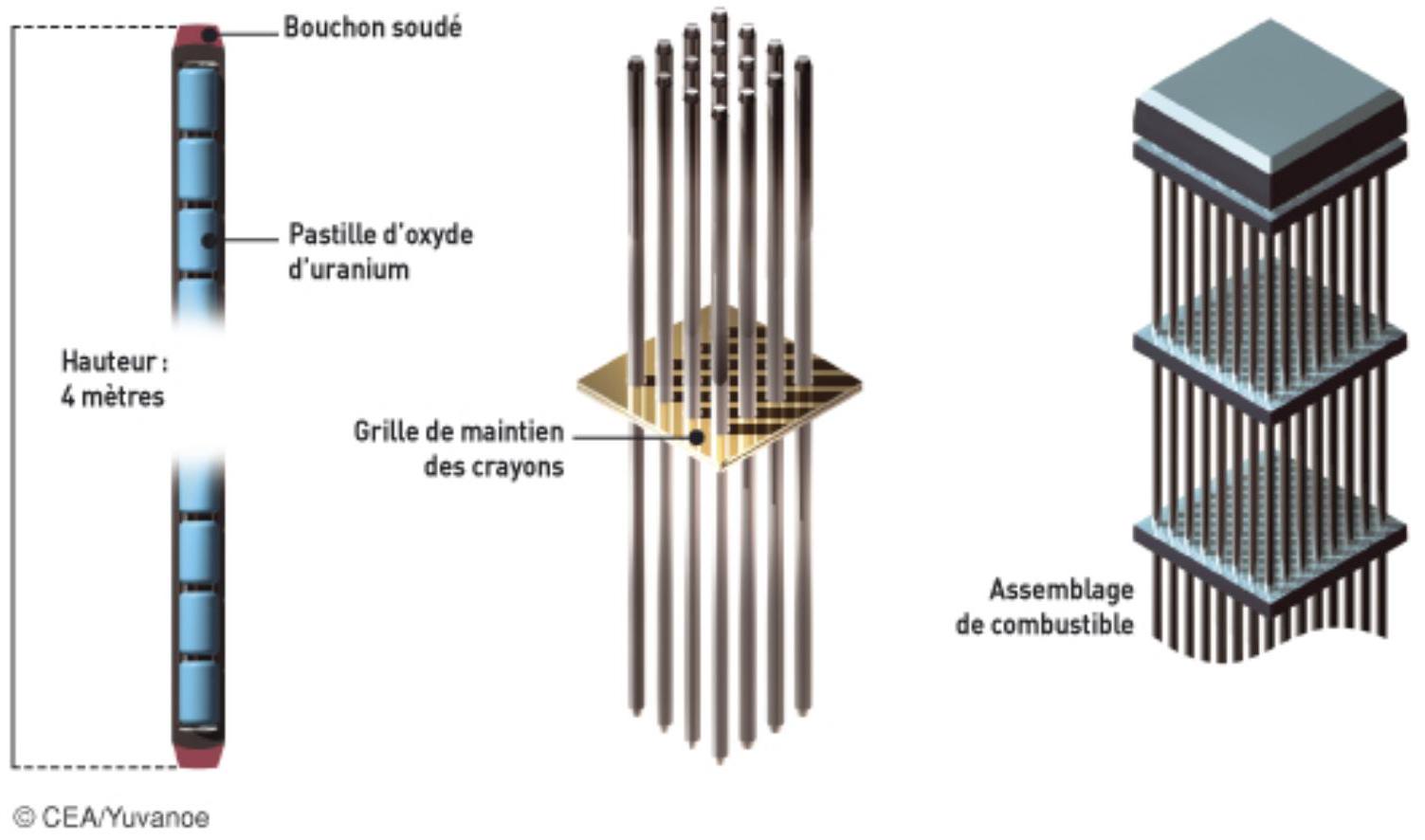

Figure 3 Assemblage du combustible au cœur d'une centrale

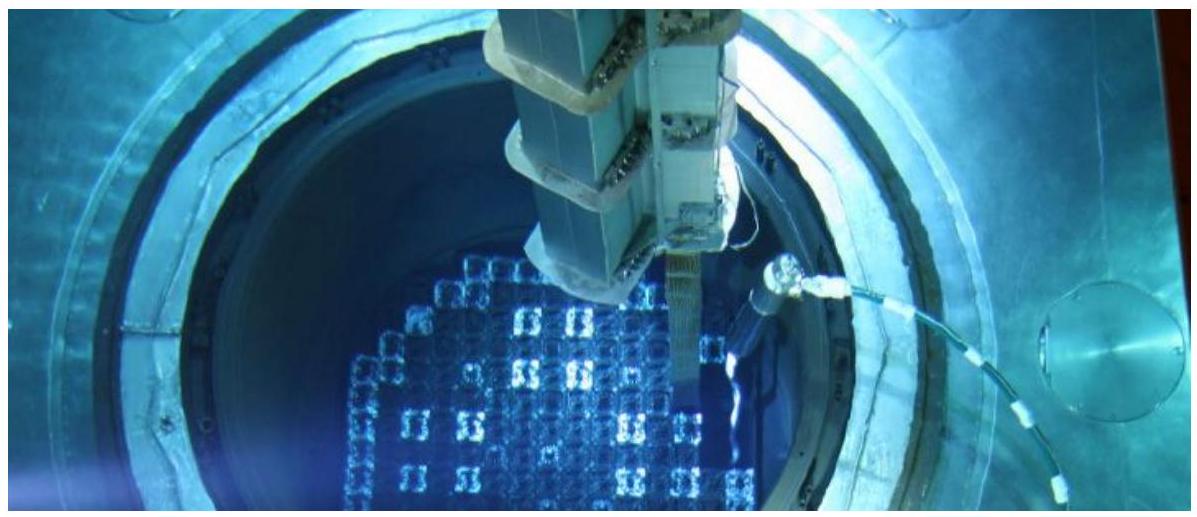

Figure 4 Vue du cœur d'un réacteur

Q 14. Un assemblage est un quadrillage de

17 \times 17

emplacements. Or, il ne contient que 265 crayons de combustible. À quoi peuvent servir les autres emplacements ?
Q 15. Vérifier que la surface totale d'échange entre l'eau du circuit primaire et les crayons indiquée dans les données (environ

8000 m^2

) est cohérente avec la structure du cœur du réacteur.

II.B - Approche théorique

II.B.1) Modélisation

On modélise un crayon radioactif par un cylindre d'axe (

Oz

) et de rayon

R

dans lequel les réactions nucléaires produisent une puissance volumique uniforme. Le régime est considéré stationnaire.
On utilise le système de coordonnées cylindriques d'axe

(Oz) : (r, θ, z)

.
Q 16. Justifier que la température est une fonction de

r

uniquement. Que peut-on en déduire sur la densité de courant thermique

ȷ⃗

?

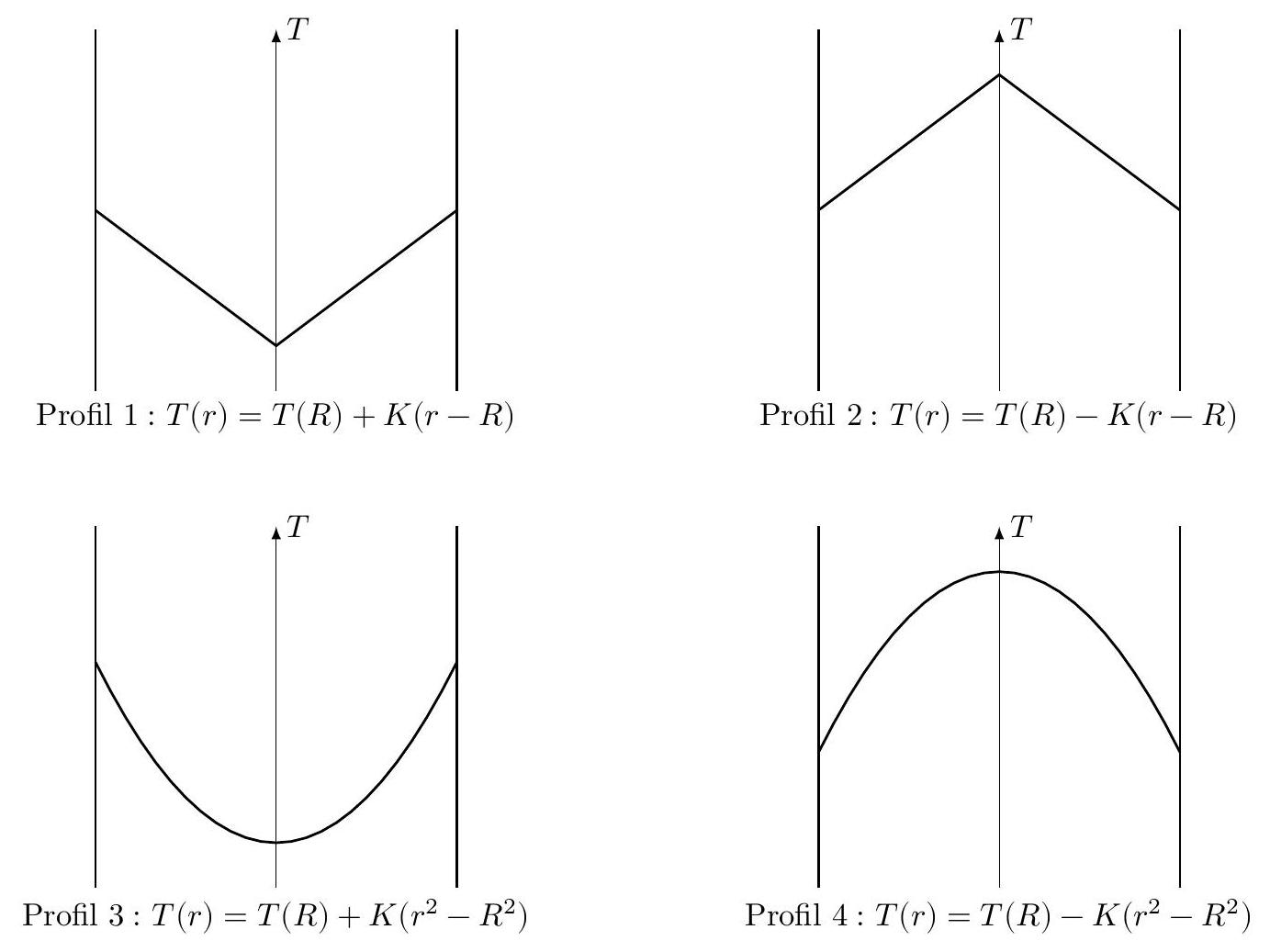

Q 17. La figure 5 présente quatre profils de température à l'intérieur du crayon, ainsi que les expressions analytiques de

T(r)

associées (pour chacune de ces expressions, la constante

K

est une constante positive). Parmi ces profils, quel est le seul susceptible de correspondre au crayon radioactif étudié ? Justifier votre réponse à partir d'arguments qualitatifs uniquement (sans aucun calcul).
Q 18. En admettant que le profil identifié représente réellement le champ de température à l'intérieur du crayon, relier la constante

K

aux grandeurs physiques pertinentes dont les valeurs numériques sont données dans le document réponse.
Q 19. À l'aide des caractéristiques du cœur données dans le document réponse, proposer une estimation de la puissance volumique libérée dans le combustible lorsque le réacteur est en fonctionnement nominal.

Figure 5

Q 20. Proposer une définition plausible de la puissance linéique. Confirmer (ou non) cette définition par un calcul d'ordre de grandeur (une page maximum). Comment expliquer l'existence d'une puissance linéique maximale?
Q 21. En supposant que la température en

r = R

est celle de l'eau au voisinage des crayons, calculer numériquement la température au «cœur» du crayon (en

r = 0

). Commenter.

II.B.2) Amélioration du modèle

Q 22. Pourquoi la température en

r = R

ne vaut-elle pas exactement la température de l'eau indiquée dans les données?
Q 23. À l'aide d'une démarche à préciser (une page maximum), proposer un modèle conduisant à une meilleure estimation de la température au cœur du crayon en tenant compte du constat précédent. Ne pas hésiter, pour cela, à introduire les grandeurs physiques pertinentes en proposant, le cas échéant, des ordres de grandeur raisonnables.

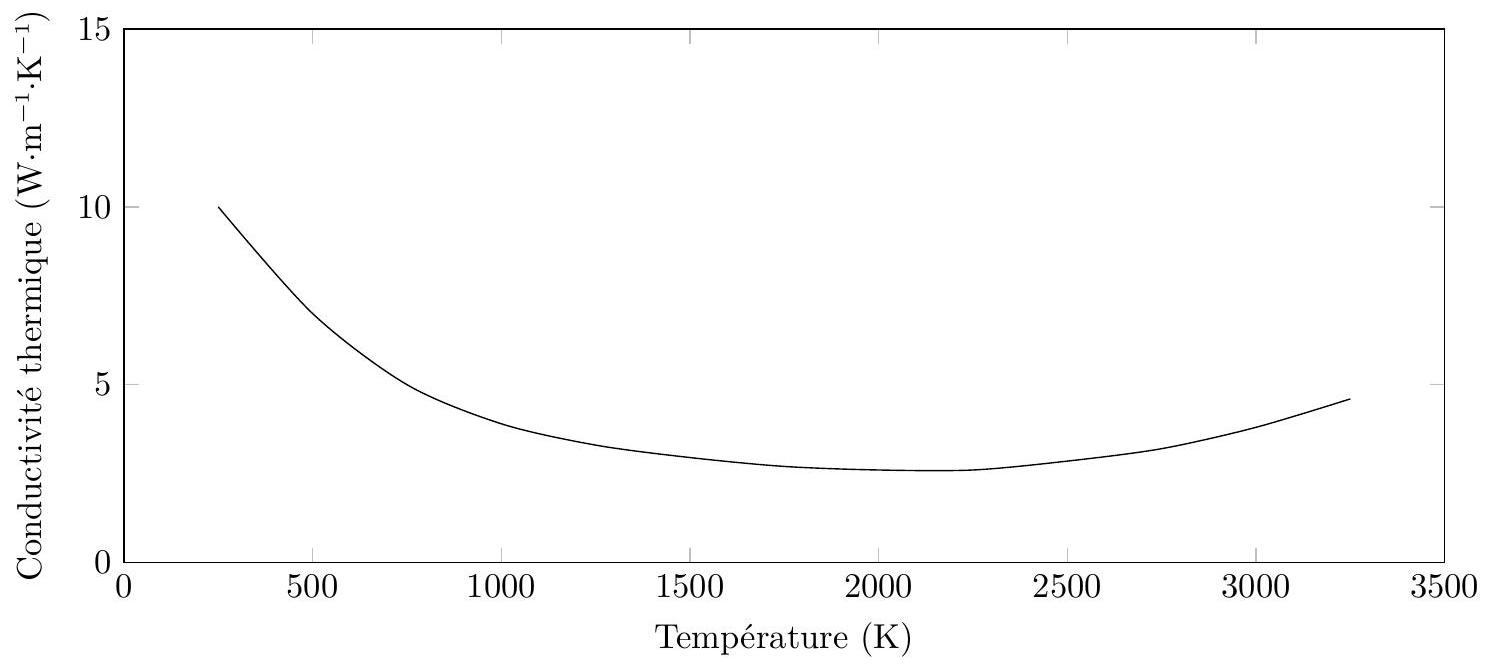

Q 24. En réalité, la conductivité thermique du dioxyde d'uranium n'est pas indépendante de la température mais possède le profil donné figure 6. Expliquer, de manière qualitative mais argumentée, de quelle manière est modifié le profil de température et, en particulier, si on peut s'attendre à une température plus élevée ou plus basse que celle calculée précédemment.

Figure 6

III Du réacteur aux turbines

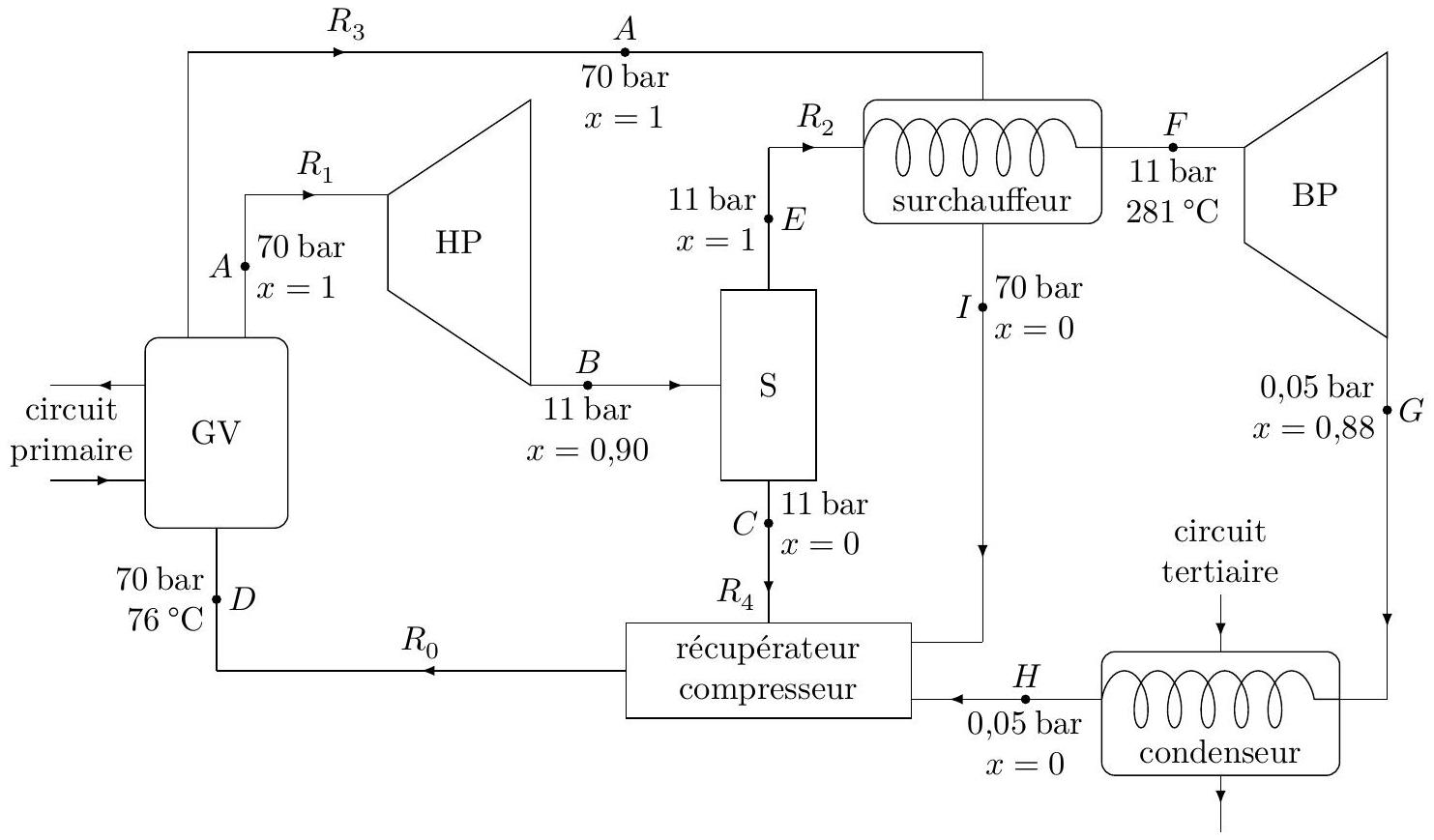

Au niveau du circuit secondaire, la centrale fonctionne comme représenté sur le schéma de la figure 7. Dans ce schéma

x

désigne le titre de vapeur, c'est à dire le rapport entre le débit massique de vapeur d'eau et le débit massique total (liquide et vapeur).

Figure 7

Les échanges d'énergie avec le circuit primaire se font au niveau du générateur de vapeur (GV), dans lequel l'eau du circuit secondaire entre avec un débit

R_0

, initialement à l'état (

D

). À la sortie du générateur de vapeur, l'eau est sous forme de vapeur saturante (état

A

). La plus grande partie (débit

R_1

) est dirigée vers la turbine haute pression (HP) ; une autre (débit

R_3

) est destinée au surchauffeur. Dans la turbine, l'eau passe de l'état (

A

) à l'état (

B

). De là, l'eau passe dans un séparateur dont le seul rôle est de répartir les deux phases par gravité. En haut de ce séparateur sort de la vapeur saturante dans l'état (

E

), avec un débit

R_2

, qui est ensuite surchauffée jusqu'à

T_F = 281^\circC

grâce à la liquéfaction totale jusqu'à l'état (

I

) d'une partie de la vapeur issue du générateur de vapeur. Une fois surchauffée, la vapeur dans l'état

(F)

passe dans une turbine basse pression

(BP)

dont elle sort à l'état (

G

). Elle est ensuite entièrement liquéfiée par échange thermique avec le circuit tertiaire (en général, de l'eau de rivière ou de mer) jusqu'à l'état

(H)

. Avant d'être réinjectée dans le générateur de vapeur, un récupérateur-compresseur, récolte l'eau entièrement liquide issue du séparateur, du surchauffeur et du condenseur et les comprime jusqu'à l'état

(D)

III.A - Approche générale

Soit un élément quelconque, avec une seule entrée et une seule sortie, pour lequel on note:

$R$ le débit massique de fluide à travers l'élément ;
$P_u$ la puissance fournie au fluide par les forces autres que pressantes;
$P_(th)$ , la puissance thermique fournie au fluide;
$h_e$ , l'enthalpie massique du fluide juste avant l'entrée ;
$h_s$ , l'enthalpie massique du fluide juste après la sortie.

Q 25. Montrer que

R(h_s - h_e) = P_u + P_(th)

.
Dans le cas d'un élément comportant plusieurs entrées et sorties, le bilan précédent se généralise en

é \sum_(i(sorties))R_i h_(s, i) - \sum_(j(entrées))R_j h_(e, j) = P_u + P_(th).

III.B - Analyse du cycle

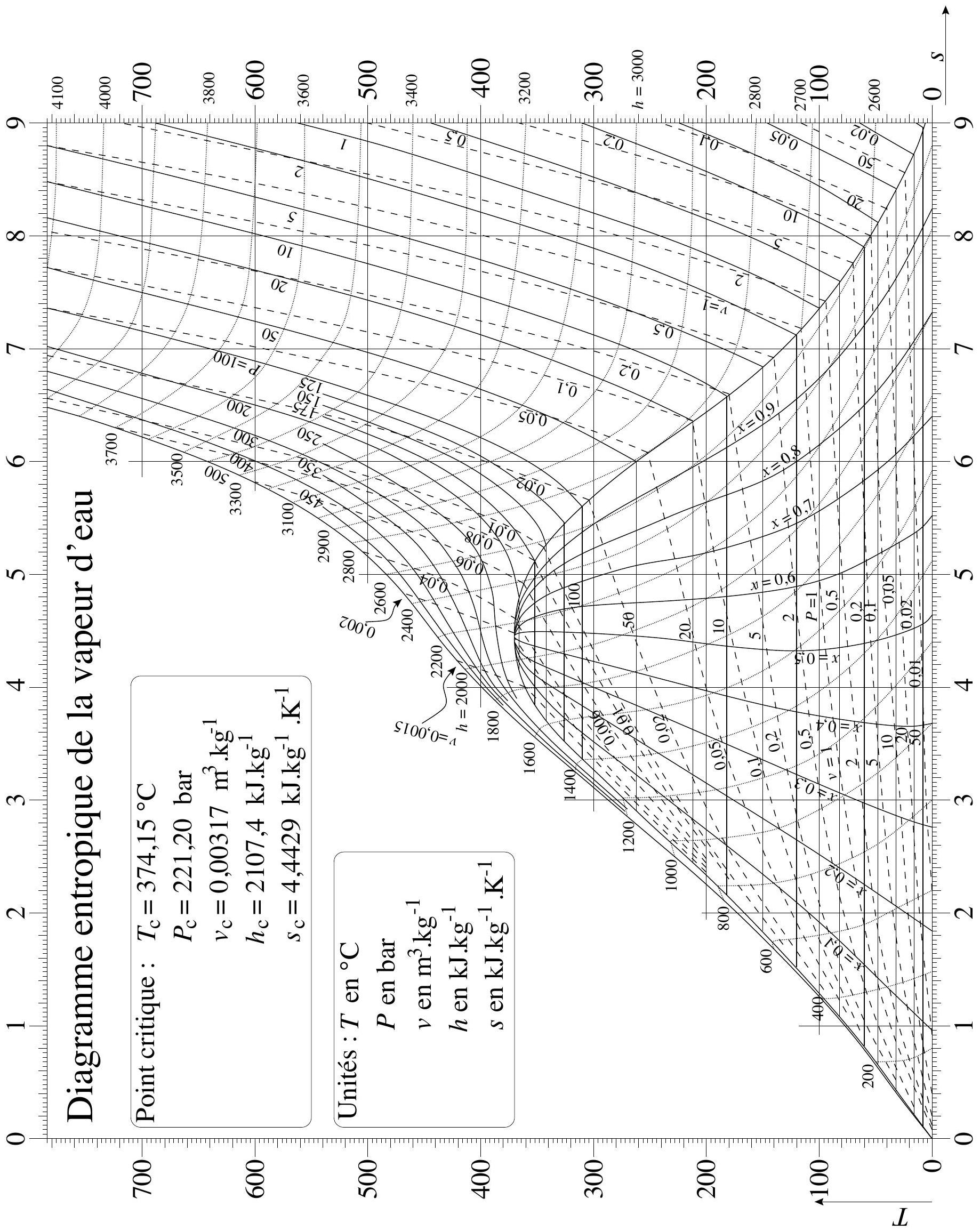

Q 26. Placer tous les états

A, B, C, \dots, I

sur le diagramme (

T, s

) de l'eau fourni dans le document réponse.

III.B.1) Enthalpies massiques

Q 27. Par lecture graphique, déterminer la valeur de l'enthalpie massique

h_F

de l'eau dans l'état

(F)

.
Q 28. Calculer les valeurs des enthalpies massiques

h_B

h_G

à partir des données numériques fournies.
Q 29. Estimer la valeur de l'enthalpie massique

h_D

III.B.2) Calcul des différents débits

Q 30. Exprimer les relations simples qui existent entre les débits

R_0, R_1

R_3

, puis entre

R_2, R_1

x_B

(titre de vapeur au point

B

) et enfin entre

R_4, R_1

x_B

.
Q 31. Le surchauffeur est un simple échangeur de chaleur entre deux fluides ; il n'y a donc aucune puissance mécanique mise en jeu. En supposant que le surchauffeur soit parfaitement calorifugé, trouver une relation entre les débits

R_2

R_3

faisant intervenir des enthalpies massiques à préciser.
Q 32. Calculer numériquement les différents débits.

III.B.3) Au niveau des turbines

Les machines réalisant la compression ou la détente d'un fluide ont une conception très compacte pour des raisons de poids, d'encombrement et de coût. Pour les mêmes raisons, elles tournent très vite (plusieurs milliers de tours par minute).
Q 33. Les transformations dans les turbines HP et BP sont-elles réversibles ? Justifier soigneusement votre réponse. Dans le cas où les transformations sont irréversibles, quelles sont les causes de cette irréversibilité ?

III.B.4) Au niveau du condenseur

Le condenseur fonctionne de la même manière que le surchauffeur.
Q 34. Déterminer l'expression du débit que doit avoir le circuit tertiaire pour que son élévation de température ne dépasse pas

5^\circC

. Estimer puis commenter son ordre de grandeur. Justifier l'existence d'une limite supérieure de l'élévation de température.

III.C - Rendement du cycle

III.C.1) Rendement effectif

Q 35. Définir et calculer un rendement pour l'ensemble du circuit secondaire. Comparer ce rendement à d'autres rendements connus. (Pour information, chaque réacteur est en fait associé à 4 circuits secondaires identiques.)

III.C.2) Intérêt du surchauffeur

Q 36. À l'aide d'une démarche à préciser, déterminer une estimation du rendement que l'on obtiendrait en l'absence de surchauffeur. Commenter.

Numéro d＇inscription

Signature

Épreuve ：Phusique－chimie IMP

◻

／

◻

Figure A Maille de dioxyde d＇uranium （source ：Solid State）

Formulaire

Opérateurs vectoriels en coordonnées cylindriques

Pour un champ scalaire

f = f(r, θ, z)

：

grad^(\to-)f = (\partialf)/(\partialr)u⃗_r + 1/r(\partialf)/(\partialθ)u⃗_θ + (\partialf)/(\partialz)u⃗_z; Δf = 1/r\partial/(\partialr)(r(\partialf)/(\partialr)) + 1/(r^2)(\partial^2 f)/(\partialθ^2) + (\partial^2 f)/(\partialz^2)

Pour un champ vectoriel

A⃗ = A_r(r, θ, z)u⃗_r + A_θ(r, θ, z)u⃗_θ + A_z(r, θ, z)u⃗_z

：

divA⃗ = 1/r(\partial(rA_r))/(\partialr) + 1/r(\partialA_θ)/(\partialθ) + (\partialA_z)/(\partialz)

Valeurs numériques

L'uranium source d'énergie

Uranium 235
masse atomique $^(235)U$	$235, 04 g \cdot mol^(- 1)$
abondance naturelle $^(235)U$	0,72 %
période radioactive $^(235)U$	$703, 8 \times 10^6$ années
Uranium 238
masse atomique $^(238)U$	$238, 04 g \cdot mol^(- 1)$
abondance naturelle $^(238)U$	99,28 %
période radioactive $^(238)U$	$4, 468 \times 10^9$ années
Désintégration $α$
énergie libérée $^(235)U$	$4, 68MeV$
énergie libérée $^(238)U$	$4, 27MeV$
Fission
énergie libérée $^(235)U$	$2, 0 \times 10^2 MeV$
Oxygène
masse molaire	$16 g \cdot mol^(- 1)$
Constante d'Avogadro
$N_A$	$6, 02 \times 10^(23) mol^(- 1)$

Dioxyde d'Uranium enrichi
proportion $^(235)U$	5,0%
proportion $^(238)U$	95,0%
masse volumique du cristal	$11, 0 g \cdot cm^(- 3)$
Pastille nucléaire
forme géométrique	cylindre
hauteur	$\approx 14 mm$
diamètre	$8, 19 mm$
Unité énergétique
1 eV	$1, 60 \times 10^(- 19) J$
1 tonne équivalent charbon	$29, 3 \times 10^9 J$
1 tonne équivalent pétrole	$41, 9 \times 10^9 J$

Sur les caractéristiques du cœur

Structure
réseau assemblage	carré $17 \times 17$ crayons
nombre de crayons de combustible	265
diamètre d'un crayon	$9, 5 mm$
épaisseur de la gaine d'un crayon	$0, 57 mm$
nombre d'assemblages	241 par cœur
masse d' $UO_2$ par assemblage	600 kg
Combustible (dioxyde d'uranium)
conductivité thermique moyenne	$5, 0 W \cdot m^(- 1) \cdot K^(- 1)$
température de fusion	$2865^\circC$

Circuit primaire
débit par boucle	$27, 2 \times 10^3 m^3 \cdot h^(- 1)$
nombre de boucles	4
pression	155 bar
température à l'entrée	$296^\circC$
température au voisinage des crayons	$332^\circC$
température à la sortie	$330^\circC$
surface d'échange	$8000 m^2$
densité de courant thermique en périphérie d'un crayon (fonctionnement nominal)	$157 W \cdot cm^(- 2)$
puissance linéique (fonctionnement nominal)	$470 W \cdot cm^(- 1)$
puissance linéique maximale à ne pas dépasser	$590 W \cdot cm^(- 1)$

Sur les caractéristiques du circuit secondaire

générateur de vapeur $D \to A$
débit de vapeur	$640 kg \cdot s^(- 1)$
état physique à l'entrée	liquide
température entrée	$76^\circC$
état physique à la sortie	vapeur saturante
pression	70 bar
turbine haute pression $A \to B$
état physique à l'entrée	vapeur saturante
pression entrée	70 bar
état physique à la sortie	vapeur humide
titre en vapeur à la sortie	0,90
pression sortie	11 bar
turbine basse pression $F \to G$
état physique à l'entrée	vapeur sèche
température entrée	$250^\circC$
pression entrée	11 bar
état physique à la sortie	vapeur humide
titre en vapeur à la sortie	0,88
pression sortie	0,05 bar

surchauffeur $A \to I$ et $E \to F$
état physique à l'entrée ( $A$ )	vapeur saturante sèche
pression entrée ( $A$ )	70 bar
état physique sortie ( $I$ )	liquide saturant
pression sortie (I)	70 bar
état physique à l'entrée ( $E$ )	vapeur saturante sèche
pression entrée ( $E$ )	11 bar
état physique sortie ( $F$ )	vapeur sèche
pression sortie ( $F$ )	11 bar
température sortie ( $F$ )	$250^\circC$
condenseur $G \to H$
état physique à l'entrée	vapeur humide
titre en vapeur à l'entrée	0,88
état physique à la sortie	liquide saturant
pression	0,05 bar

Sur l'eau

Pression de 70 bar
température d'équilibre liquide - vapeur	$286^\circC$
enthalpie massique du liquide	$1268 kJ \cdot kg^(- 1)$
enthalpie massique de la vapeur	$2772 kJ \cdot kg^(- 1)$
entropie massique du liquide	$3, 12 kJ \cdot kg^(- 1) \cdot K^(- 1)$
entropie massique de la vapeur	$5, 81 kJ \cdot kg^(- 1) \cdot K^(- 1)$
Pression de 11 bar
température d'équilibre liquide - vapeur	$184^\circC$
enthalpie massique du liquide	$781 kJ \cdot kg^(- 1)$
enthalpie massique de la vapeur	$2781 kJ \cdot kg^(- 1)$
entropie massique du liquide	$2, 18 kJ \cdot kg^(- 1) \cdot K^(- 1)$
entropie massique de la vapeur	$6, 55 kJ \cdot kg^(- 1) \cdot K^(- 1)$

Pression de 0,05 bar
température d'équilibre liquide - vapeur	$33, 0^\circC$
enthalpie massique du liquide	$137, 8 kJ \cdot kg^(- 1)$
enthalpie massique de la vapeur	$2561 kJ \cdot kg^(- 1)$
entropie massique du liquide	$0, 476 kJ \cdot kg^(- 1) \cdot K^(- 1)$
entropie massique de la vapeur	$8, 39 kJ \cdot kg^(- 1) \cdot K^(- 1)$

Questions fréquentes

4 questions

Sur quoi porte le sujet Centrale Physique-Chimie 1 MP 2020 ?

Il porte sur la production d'électricité nucléaire : radioactivité et cristallographie de l'uranium, diffusion thermique dans un crayon de combustible, puis cycle thermodynamique du circuit secondaire et son rendement.

Quelle partie du sujet Centrale Physique-Chimie 1 MP 2020 a été la plus difficile ?

Selon le jury, la partie II sur la thermique du cœur a été étonnamment décevante. Les dernières questions non guidées (Q33 à Q36) ont aussi rarement été traitées de façon satisfaisante.

Combien comptent les questions non guidées au Centrale Physique-Chimie 1 MP 2020 ?

Les 6 questions non guidées, sur 36, représentent un tiers du barème. Le jury évalue la démarche indépendamment du résultat.

Quelles erreurs le jury a-t-il relevées au Centrale Physique-Chimie 1 MP 2020 ?

Des ordres de grandeur absents, des confusions entre radioactivité alpha et fission, un profil de température mal choisi, une puissance linéique non définie et des bilans en système ouvert sans système clairement défini.

Pas de description pour le moment

Commentaires• Centrale Physique Chimie 1 MP 2020

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...

Explorer les annales

Téléchargements

Présentation du sujet

L'épreuve en chiffres

Ce qu'a observé le jury

Les erreurs les plus sanctionnées

Ce qui a été bien réussi

Conseils du jury

Corrigé détaillé

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

Calculatrice autorisée

L'énergie électrique d'origine nucléaire

Abstract

Abstract

I L'uranium, source d'énergie

I.A - L'uranium naturel

I.A.1) Évolution de la population d'uranium au cours du temps

I.A.2) Radioactivité naturelle au xxI^e siècle

I.B - Le combustible nucléaire

I.B.1) Cristal de dioxyde d'uranium

I.B.2) Combustible utilisé dans les centrales

II Le cœur du réacteur

II.A - Quelques analyses préliminaires

II.B - Approche théorique

II.B.1) Modélisation

II.B.2) Amélioration du modèle

III Du réacteur aux turbines

III.A - Approche générale

III.B - Analyse du cycle

III.B.1) Enthalpies massiques

III.B.2) Calcul des différents débits

III.B.3) Au niveau des turbines

III.B.4) Au niveau du condenseur

III.C - Rendement du cycle

III.C.1) Rendement effectif

III.C.2) Intérêt du surchauffeur

Formulaire

Opérateurs vectoriels en coordonnées cylindriques

Valeurs numériques

L'uranium source d'énergie

Sur les caractéristiques du cœur

Sur les caractéristiques du circuit secondaire

Sur l'eau

Questions fréquentes

Sur quoi porte le sujet Centrale Physique-Chimie 1 MP 2020 ?

Quelle partie du sujet Centrale Physique-Chimie 1 MP 2020 a été la plus difficile ?

Combien comptent les questions non guidées au Centrale Physique-Chimie 1 MP 2020 ?

Quelles erreurs le jury a-t-il relevées au Centrale Physique-Chimie 1 MP 2020 ?

Commentaires• Centrale Physique Chimie 1 MP 2020

Commentaires• Centrale Physique Chimie 1 MP 2020

I.A.2) Radioactivité naturelle au $xxI^e$ siècle
