Le gaz naturel est un combustible fossile présent naturellement dans les roches poreuses du sous-sol et généré à partir de la sédimentation de matière organique vieille de plusieurs millions d'années. Utilisé comme source d'énergie, le gaz est composé principalement d'hydrocarbures : principalement du méthane (CH_4) mais aussi du propane ( C_3 H_8 ), du butane ( C_4 H_(10) ), de l'éthane ( C_2 H_6 ) et du pentane ( C_5 H_(12) ).
Environ 99% de la demande française de gaz naturel est satisfaite grâce aux importations, la Norvège étant le premier fournisseur de la France. Ainsi, la production française de gaz naturel représente environ 1% de la consommation, mais certains gisements restent inexploités.
Une liste de données numériques et un formulaire sont fournis à fin du sujet (page 7). Ces éléments sont suivis de quatre annexes.

Le 19 décembre 1951 à 8 heures du matin, l'équipe de forage ne découvre pas, sur le sondage Lacq 3, du pétrole, mais du gaz. Il jaillit d'un réservoir situé à 3, 45 km de profondeur, à la très forte pression de 6, 6 × 10^2 bar et à la température de 140^∘C. Le débit est important, 150000 m^3 ⋅ jour ^(− 1). Il faudra cinq jours et quatre nuits aux spécialistes pour maitriser l'éruption. Le trophée est de taille : Lacq s'avère un gisement de gaz naturel géant avec une réserve de quelque 262 milliards de mètres cubes de gaz naturel.
La composition molaire «principale» du gaz brut de Lacq était de 69, 2% de méthane CH_4, 15, 2% d'hydrogène sulfuré H_2 S, 9, 6% de dioxyde de carbone CO_2, 3, 3% d'éthane C_2 H_6 et 1, 0% de propane C_3 H_8. Le tableau 1 donne certaines grandeurs physico-chimiques relatives aux différents constituants.

I.A.1) Représenter le diagramme ( P, T ) d'un corps pur dans le cas général en y indiquant les différentes phases, les points particuliers avec leur signification.
I.A.2) Que dire de la densité du fluide présent dans ce réservoir ?
I.A.3) En réalité, le débit d'éjection des gaz diminue au cours du temps. Proposer une explication.

Pour répondre à certaines questions de cette sous-partie I.B, il sera nécessaire d'exploiter tout ou partie des documents des annexes 1, 2 et 3 .
Posé en doublement de la première canalisation «artère des Hauts de France » et mis en service en 2016, le gazoduc cylindrique en acier de 191 km «artère des Hauts de France II » est découpé en deux tronçons :

Ce gazoduc achemine le gaz fourni par le terminal méthanier de Dunkerque et irrigue au passage des grandes agglomérations urbaines avec un débit volumique Q_0 = 13 × 10^9 m^3 ⋅ an^(− 1) mesuré à T_0 = 15^∘C sous la pression P_0 = 1, 0 bar. Le gaz circule avec une vitesse moyenne v = 30 km ⋅ h^(− 1) et de façon supposée isotherme à la température T_0.
I.B.1) En supposant que le gaz circule dans les deux canalisations avec une vitesse moyenne de 30 km ⋅ h^(− 1), calculer Q_1, le débit volumique moyen de gaz dans la canalisation entre Loon-Plage et Pitgam et Q_2, le débit volumique moyen dans la canalisation entre Pitgam et Cuvilly.
Le gaz véhiculé est du gaz naturel dont la composition est variable. Le maitre d'ouvrage indique qu'il est composé essentiellement de méthane (entre 85 et 97% ), d'éthane (entre 2 et 9% ), d'hydrocarbures plus lourds et d'azote en faible quantité. Il contient également quelques traces de composés soufrés et un odorisant. Pour simplifier, on considérera dans toute la suite que le gaz véhiculé a une composition molaire de 90% de méthane et 10% d'éthane. Quelques caractéristiques de ces deux composés sont indiquées dans le tableau 2.

I.B.2) Peut-on assimiler le gaz naturel acheminé dans «artère des Hauts de France II» à un gaz parfait ? On attend une réponse qualitative.
I.B.3) En utilisant l'annexe 1, montrer, en explicitant la démarche, que la masse volumique ρ_1 du gaz naturel à l'entrée du gazoduc à Loon-Plage est environ égale à 92 kg ⋅ m^(− 3). Justifier quantitativement qu'il n'est pas possible d'étudier l'écoulement du gaz naturel comme s'il était composé uniquement de méthane.
I.B.4) Déterminer également la masse volumique du gaz naturel ρ_0 à T_0 = 15^∘C sous pression atmosphérique P_0 = 1, 0 bar. Dans ces conditions, on assimilera le gaz à un gaz parfait.
I.B.5) Dans le gazoduc, il existe une perte de charge régulière. Expliquer ce que cela signifie.

Dans la suite du problème, les pertes de charge seront exprimées en pascal.
I.B.6) Si P_e et P_s désignent les pressions aux extrémités du gazoduc étudié de longueur L et de diamètre D, on admet que

Dans cette formule, λ est «le coefficient de perte de charge» présenté notamment en annexe 3.
En utilisant les annexes 1 et 2 , montrer, en explicitant la démarche, que la viscosité η du gaz naturel à la température de 15^∘C et sous une pression de l'ordre de 90 bar est environ égale à 1, 4 × 10^(− 5) Pa ⋅ s. Estimer alors le nombre de Reynolds (présenté en annexe 3) relatif à l'écoulement et montrer que la pression du gaz en sortie de la première canalisation au niveau de la station de Pitgam est de l'ordre de 93 bar. Quelle est alors la perte de charge linéique dans cette canalisation ?
I.B.7) On admet que la pression de sortie (à Cuvilly) dans la canalisation menant le gaz naturel de Pitgam à Cuvilly est égale à 76 bar. Déterminer la perte de charge linéique associée. Quelle aurait été cette perte de charge linéique si cette canalisation avait pour diamètre 900 mm ? Commenter.

I.C.1) À Pitgam, une faible quantité d'un composé soufré particulièrement odorant, le tétrahydrothiophène ou THT est injecté dans le gaz naturel provenant du terminal méthanier de Dunkerque ayant circulé dans l' «artère des Hauts de France II ». Pourquoi?
I.C.2) Le THT est un composé cyclique de formule brute C_4 H_8 S. Représenter son schéma de Lewis sachant que les numéros atomiques des éléments carbone, hydrogène et oxygène sont respectivemet 6,1 et 8 et que l'élément soufre est situé juste sous l'élément oxygène dans la classification périodique.

Le 8 juillet 2016 le terminal méthanier de Dunkerque fut réellement mis en service avec l'arrivée du premier méthanier le Madrid Spirit, battant pavillon espagnol, en provenance du Nigéria, qui a déchargé 130000 m^3 de gaz naturel liquéfié (GNL). Ce terminal recevra ensuite le GNL de Norvège, premier importateur de gaz naturel en France.
Pour répondre à certaines questions de cette partie II, il sera nécessaire d'exploiter le diagramme de l'annexe 4 .

II.A.1) En exploitant le diagramme de l'annexe 4, montrer que pour condenser totalement du gaz naturel assimilé à du méthane gazeux pur à la pression de 1 bar, il faut se placer à une température d'environ − 162^∘C.
II.A.2) Quel est alors le volume massique du GNL ?
II.A.3) Expliquer en quoi le transport du gaz naturel sous forme GNL constitue une bonne alternative au transport par gazoducs ?

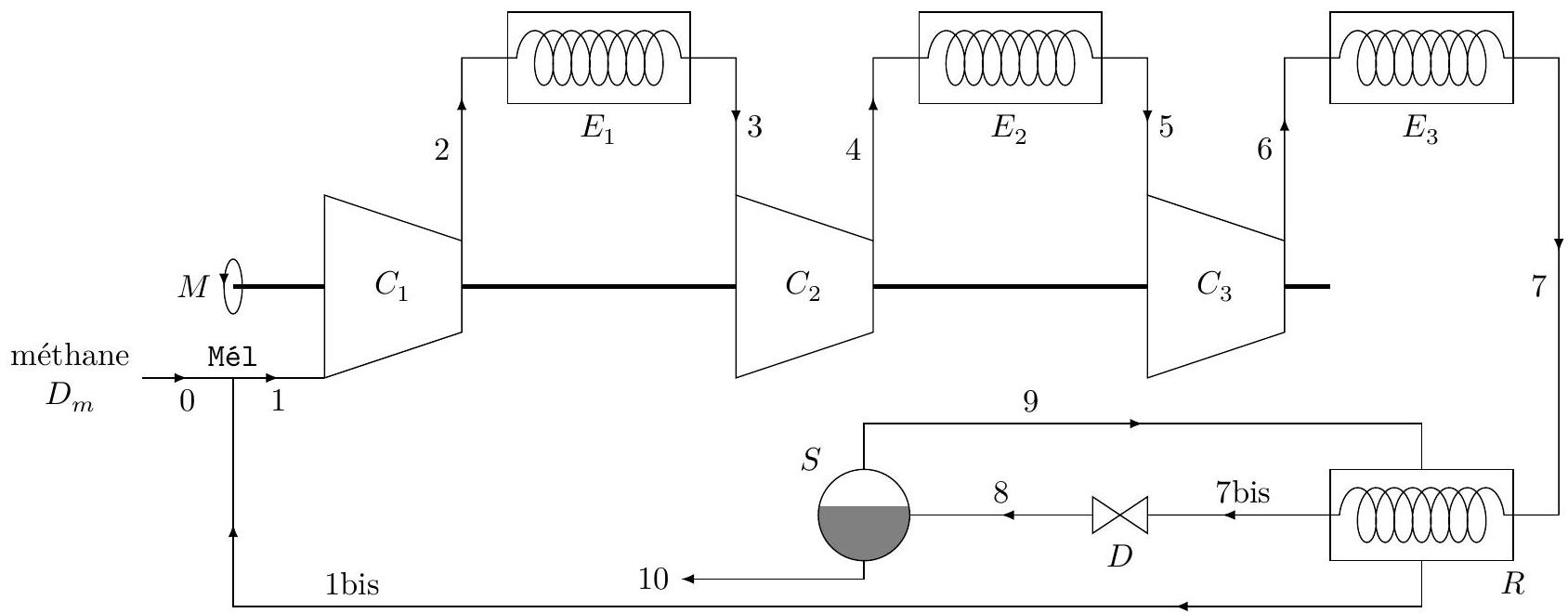

On désire étudier le procédé de Linde de liquéfaction du méthane, utilisé par exemple dans l'usine de Snøhvit en Norvège, schématisé figure 1 avec les différents états du fluide numérotés de 0 à 10 , permettant d'obtenir un débit massique D_(m10) de méthane liquide saturant à la pression P_(10) = 1 bar à une température T_(10) = − 161, 7^∘C (état 10).

Pour cela, on introduit un débit massique D_m = 1, 0 kg ⋅ s^(− 1) de méthane gazeux à la température T_0 = 7, 0^∘C et à la pression P_0 = 1, 0bar (état 0 ). Trois compresseurs C_1, C_2 et C_3 fonctionnant de façon adiabatique et réversible, solidaires d'un même arbre entrainé sans perte par un moteur M, ainsi que trois échangeurs de chaleurs isobares (systèmes de refroidissement) E_1, E_2 et E_3 permettent d'obtenir en l'état 7 du gaz à la pression P_7 = 100 bar et à la température T_7 = − 63^∘C. Les pressions intermédiaires sont égales à P_2 = 5, 0 bar et P_4 = 25 bar. L'enthalpie massique du fluide dans l'état 3 est h_3 = 866 kJ ⋅ kg^(− 1) et dans l'état 5, h_5 = 840 kJ ⋅ kg^(− 1).
Un régénérateur R, échangeur thermique globalement calorifugé et fonctionnant de façon réversible, permet de refroidir le gaz comprimé non plus à − 63^∘C mais à − 82^∘C (état 7 bis). Ce gaz refroidi est détendu isenthalpiquement de 100 bar à 1 bar par le détendeur D jusqu'à l'état diphasé 8 de titre massique en vapeur x = 0, 61.
Les phases liquide et gazeuse sont séparées dans le séparateur isobare S. La vapeur saturante sèche sortant du séparateur est recyclée dans le régénérateur R. Mél est un mélangeur globalement calorifugé, sans partie mobile et fonctionnant de façon isobare. La pression en 1 vaut donc P_1 = 1 bar.
On se place en régime permanent d'écoulement. On négligera toute variation d'énergie mécanique du fluide.
II.B.1) On note respectivement les débits massiques de fluide D_(m1) et D_(m1 bis) aux états 1 et 1bis. En utilisant le titre massique en vapeur x dans le séparateur, établir une relation entre D_(m1), D_(m1bis) et x. Après avoir traduit la conservation du débit massique au niveau du mélangeur, déterminer les valeurs des débits massiques D_(m1) et D_(m1bis).
II.B.2) Déterminer graphiquement les enthalpies massiques aux états 7 ( P_7 = 100 bar et T_7 = − 63^∘C ), 7bis ( P_(7 bis) = P_7, T_(7 bis) = − 82^∘C ) et 9 respectivement notées h_7, h_(7 bis) et h_9. En effectuant un bilan énergétique au niveau du régénérateur R globalement calorifugé et ne comportant pas de partie mobile, déterminer l'enthalpie massique h_(1 bis).
II.B.3) On admet qu'au niveau du mélangeur Mél, il y a conservation du débit d'enthalpie ce qui se traduit par la relation D_m h_0 + D_(m1 bis)h_(1 bis) = D_(m1)h_1 où h_0, h_1 et h_(1 bis) désignent alors respectivement l'enthalpie massique du fluide dans l'état 0,1 et 1 bis. Calculer h_1.
II.B.4) La transformation au niveau du compresseur C_1 étant supposée isentropique, déterminer graphiquement la valeur de l'enthalpie massique h_2 à l'état 2 . En déduire la puissance P_(u1) fournie par le moteur au compresseur C_1. On commencera par positionner le point 1 sur le diagramme.
II.B.5) La puissance totale délivrée par le moteur est égale à 1, 8MW, quel type de machine motrice peut délivrer une telle puissance ?

Afin de garantir leur fonctionnement, les gazoducs sont régulièrement inspectés et nettoyés. On place alors dans les gazoducs des robots intelligents capables de les nettoyer en raclant les éventuelles impuretés.
Dans cette partie, on se propose d'analyser une méthode très simple qui pourrait permettre de détecter a priori la présence et la position d'un obstacle dans un gazoduc rectiligne de longueur connue. Pour que la méthode puisse fonctionner, il faut faire du gazoduc une cavité sonore résonante. On se propose tout d'abord de faire une analogie avec une cavité résonante électromagnétique. Aucune connaissance sur les ondes sonores n'est requise.

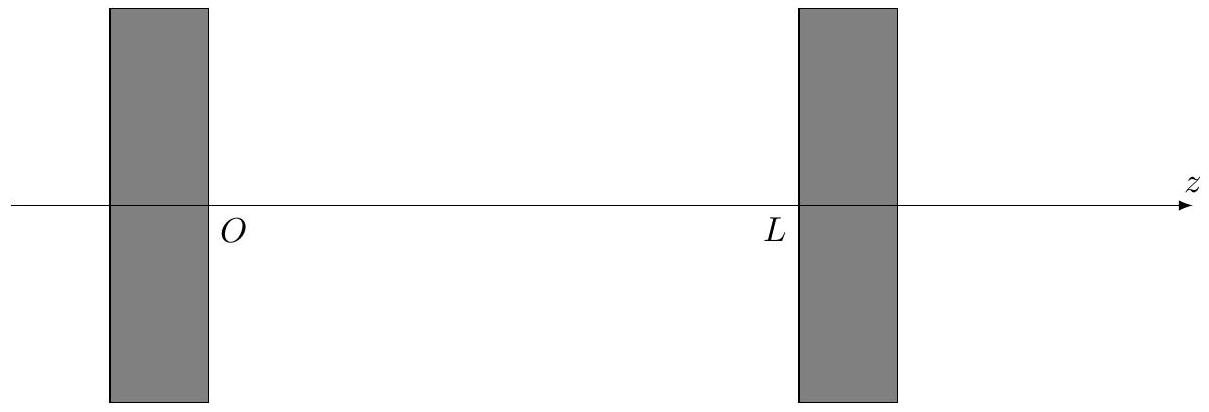

Soit une cavité vide taillée à l'intérieur d'un conducteur parfait, entre les abscisses z = 0 et z = L (figure 2). Un émetteur électromagnétique engendre en continu une onde électromagnétique arrivant en incidence normale sur la face d'équation z = L.

On cherche le champ électrique dans la cavité sous forme E⃗(z, t) = f(z)sin(ωt)e⃗_x.
III.A.1) Donner la valeur du champ électrique dans un conducteur parfait.
III.A.2) Établir, à partir des équations de Maxwell, l'équation différentielle vérifiée par E⃗(z, t). Comment appelle-t-on ce type d'équation?
III.A.3) Déterminer l'expression générale de la fonction f(z) en fonction de ω, c = (μ_0 ε_0)^(− 1/2) et en introduisant deux constantes que l'on ne demande pas de préciser dans cette question.
III.A.4) En utilisant, la relation de passage donnée dans le formulaire et appliquée aux deux interfaces métal/vide, déterminer l'expression explicite de E⃗(z, t) en fonction de l'amplitude E_0 du champ électrique, L, c et d'un entier naturel non nul n. Quelle est la nature de l'onde obtenue?
III.A.5) Déterminer la longueur d'onde du mode n ainsi que sa fréquence.
III.A.6) Quelle distance sépare deux nœuds relatifs au champ électrique pour le mode n ?
III.A.7) Décomposer le champ électrique du mode n en deux ondes planes progressives monochromatiques que l'on explicitera. Interpréter.

On place un haut-parleur, alimenté par une tension sinusoïdale E(t) de pulsation ω, à l'extrémité d'un gazoduc fermé de longueur L contenant de l'air de masse molaire M, de masse volumique ρ, à la température T et à la pression P. On notera γ le rapport des capacités thermiques à pression constante et à volume constant de l'air. On suppose que le régime permanent s'installe instantanément. L'ensemble est à symétrie de révolution d'axe (Oz), l'origine O étant prise sur la membrane du haut-parleur lorsqu'il n'est pas alimenté.
La membrane du haut-parleur a un mouvement de translation rectiligne sinusoïdal suivant l'axe ( Oz ), d'amplitude très faible, à la vitesse v⃗_(HP)(t) = v_(HP)(t)e⃗_z = V_(HP)cos(ωt)e⃗_z.

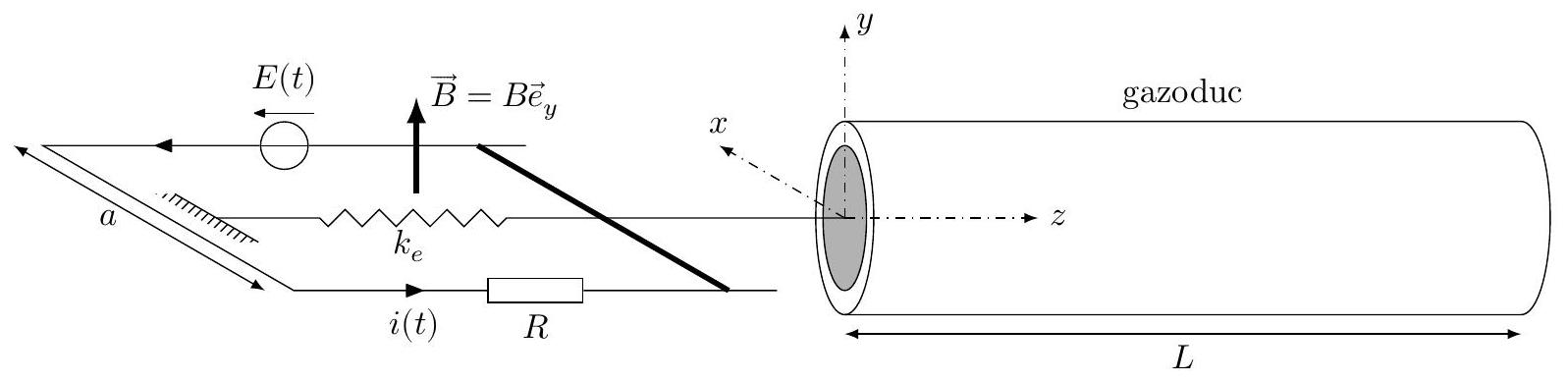

On modélise le dispositif comme indiqué figure 3. La membrane du haut-parleur, assimilée à un disque d'aire S, est reliée élastiquement au bâti par un ressort de rappel de constante de raideur k_e exerçant une force T⃗ = − k_e z_(HP)e⃗_z sur la membrane lorsqu'elle est située en z_(HP). La membrane est solidaire d'une tige métallique de longueur a pouvant évoluer sans frottement en translation rectiligne parallèlement à ( Oz ) sur deux rails métalliques. L'ensemble baigne dans un champ magnétostatique uniforme et stationnaire B⃗ = Be⃗_y. L'inductance du circuit est L_b, sa résistance est R. En dehors de l'action des forces de pression, l'amortissement de la
membrane est modélisé par une force de frottement fluide f⃗ = − λv⃗_(HP). Lorsque le haut-parleur est alimenté par un générateur de force électromotrice E(t), un courant d'intensité i(t) circule dans le circuit. La masse de l'ensemble {membrane + tige} est notée m.

On admet que l'équation de propagation d'une onde sonore dans l'air est (∂^2 P)/(∂z^2) = M/(γRT)(∂^2 P)/(∂t^2) et que la relation entre la vitesse v⃗ = ve⃗_z d'une particule mésoscopique d'air dans le gazoduc et la pression est donnée par ρ(∂v⃗)/(∂t) = − grad^(→−)P. En l'absence d'onde sonore, la pression de l'air dans la conduite est notée P_0.
III.B.1) L'extrémité du gazoduc située en z = L est supposée parfaitement réfléchissante. On montre que la pression associée à l'onde sonore s'écrit alors P(z, t) = (ρc_s V_(HP))/(sin(kL))sin(ωt)cos(kz − kL) + P_0, où c_s est la célérité des ondes sonores dans l'air.
a) Donner l'expression de la célérité des ondes sonores dans l'air en fonction de M, R, T et γ.
b) Trouver la relation reliant k et ω.
c) Déterminer l'expression de la vitesse v d'une particule mésoscopique d'air et vérifier que les conditions aux limites en z = 0 et z = L sont satisfaites.
III.B.2) Du fait de la réception de l'onde réfléchie en z = L, le haut-parleur est « perturbé » : son impédance va être modifiée et c'est sa mesure qui va être intéressante comme on va le montrer grâce aux questions suivantes.
a) En supposant, pour simplifier, que la pression de l'air reste égale à P_0 à gauche de la membrane, déterminer l'expression littérale de la résultante des forces de pression exercée par l'air sur la membrane.
b) Établir l'équation mécanique (M) relative au fonctionnement du haut-parleur.
c) Établir l'équation électrique (E) relative au fonctionnement du haut-parleur.
d) On définit l'impédance complexe Z_– du haut-parleur par le rapport Z_– = (E_–)/(i_–). Montrer que

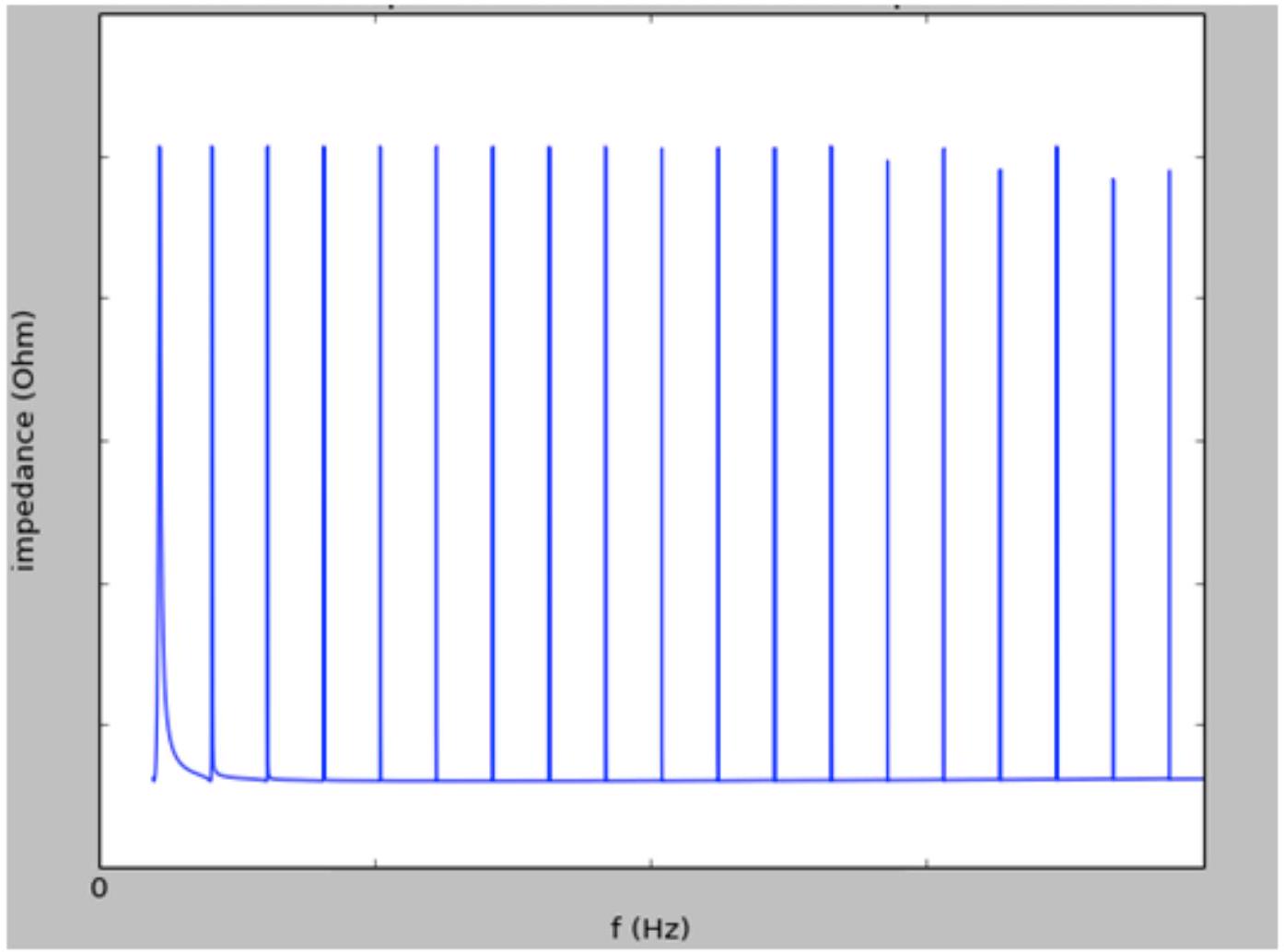

e) La figure 4 donne l'allure de la courbe représentant |Z_–| en fonction de la fréquence f = ω/(2π). Commenter et interpréter : en quoi cette étude peut être utile à la détection d'un obstacle dans le gazoduc ?

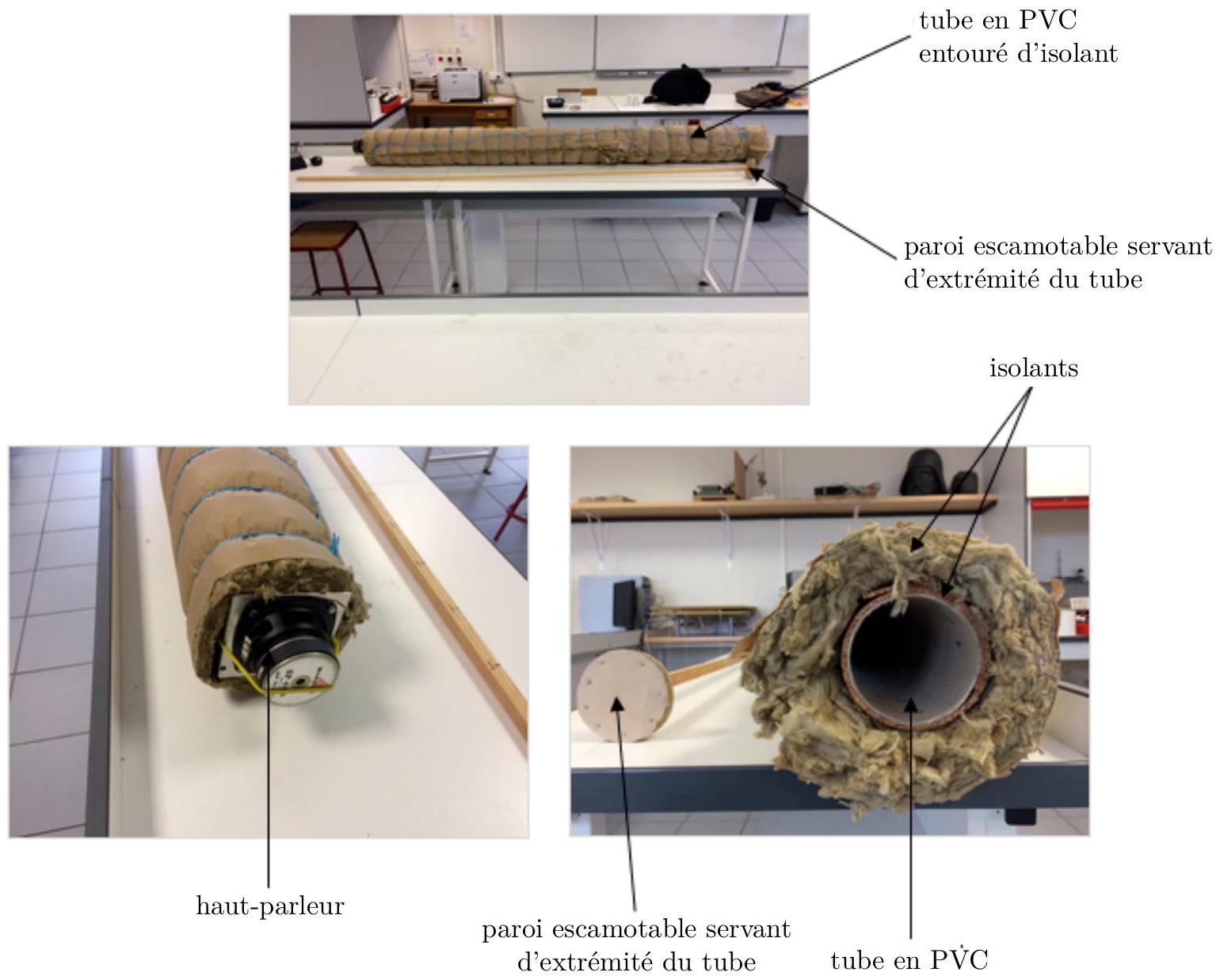

III.B.3) L'expérience a été réalisée très simplement en laboratoire de lycée avec un tube en PVC, isolé avec de la laine de verre et du liège, un haut-parleur à l'une des extrémités et une paroi escamotable à l'autre permettant de faire varier la longueur L du tube. Des photos du matériel sont représentées figure 5.

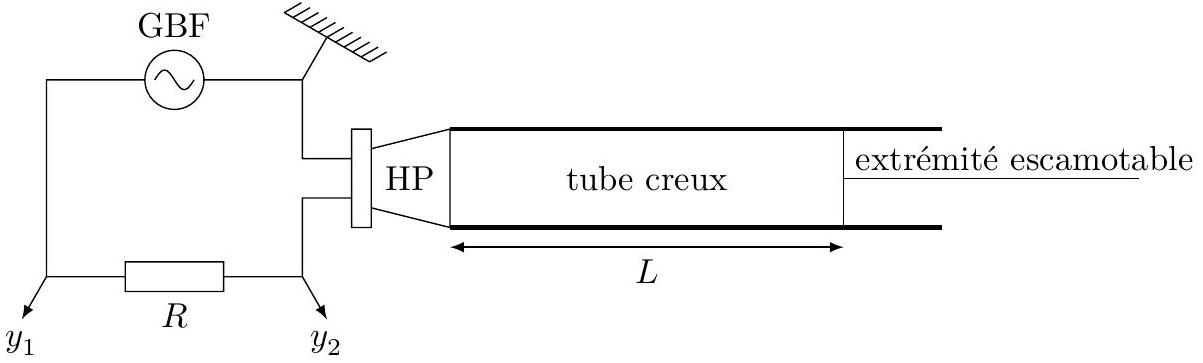

Comme l'impédance d'un haut-parleur reste généralement inférieure à 50Ω (sauf aux fréquences très élevées), on réalise le montage schématisé figure 6 contenant une résistance R = 1, 0kΩ.
a) Expliquer comment les mesures données par les deux voltmètres permettent de calculer |Z_–|.

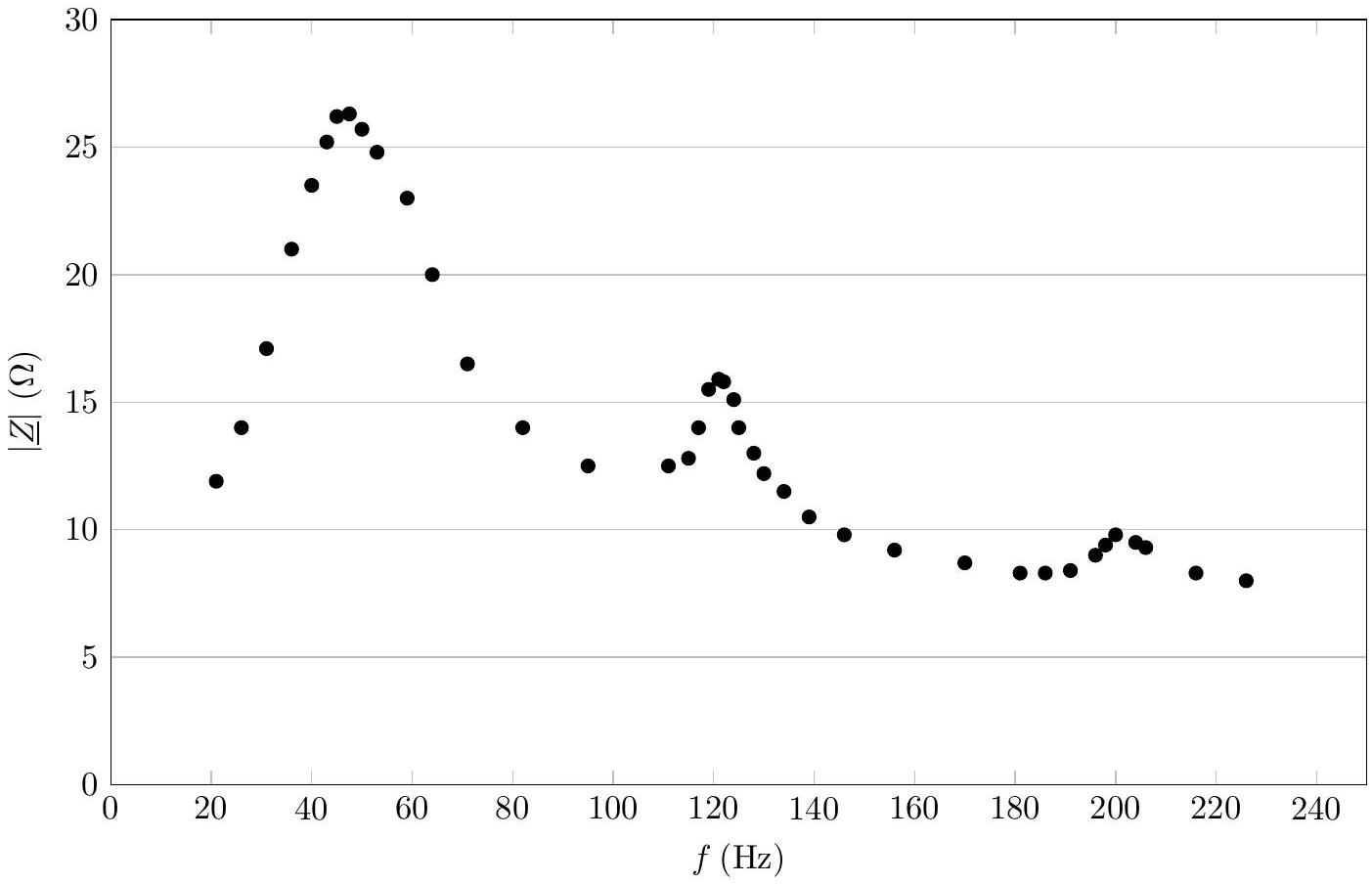

b) Pour un tube de longueur L donnée, on obtient la courbe de la figure 7 aux basses fréquences. Commenter, interpréter puis déterminer L.
c) En réalité, on a réglé la paroi escamotable de façon à avoir L = 2, 1 m. Commenter cette valeur en lien avec le résultat de la question précédente.

Constante des gaz parfaits
Perméabilité magnétique du vide
Permittivité diélectrique du vide
Célérité des ondes sonores dans l'air

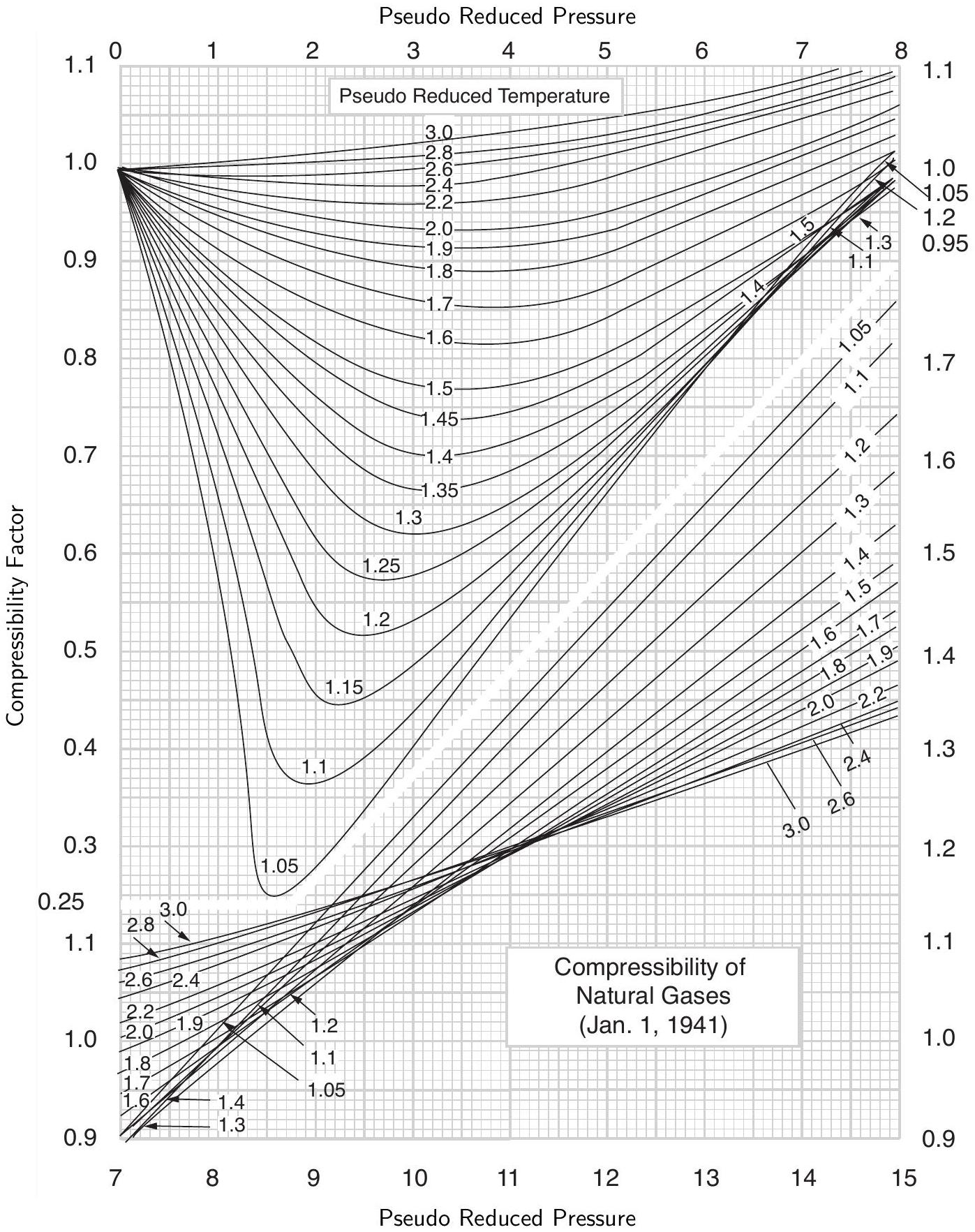

Les industriels comparent souvent l'état du gaz naturel à celui d'un gaz parfait : on admet que l'équation d'état du gaz naturel s'écrit ρ = (PM)/(ZRT) où ρ désigne sa masse volumique ( enkg ⋅ m^(− 3) ), P sa pression (en Pa ), M sa masse molaire (en kg ⋅ mol^(− 1) ), Z sa compressibilité (sans dimension), R la constante des gaz parfaits et T sa température absolue (en K). La compressibilité d'un mélange gazeux à la température T et sous la pression P contenant plusieurs gaz i de fraction molaire respective y_i, de température critique T_(ci) et de pression critique P_(ci) peut se déterminer à l'aide de l'abaque de Standing et Katz où P_(PR) = P/(∑_i y_i P_(ci)) représente la pression pseudo-réduite et T_(PR) = T/(∑_i y_i T_(ci)) la température pseudo-réduite du mélange.

On admet qu'à pression P_0 = 1, 0 bar et T_0 = 15^∘C, la viscosité dynamique d'un mélange gazeux peut être estimée à partir de celle des corps pur selon la relation η_0 = (∑_i y_i η_(0i)M_i^(1/2))/(∑y_i M_i^(1/2)). Dans cette formule, y_i, η_(0i) et M_i désignent respectivement la fraction molaire, la viscosité dynamique (à P_0 = 1, 0 bar et T_0 = 15^∘C ) et la masse molaire du corps pur i présent dans le mélange.

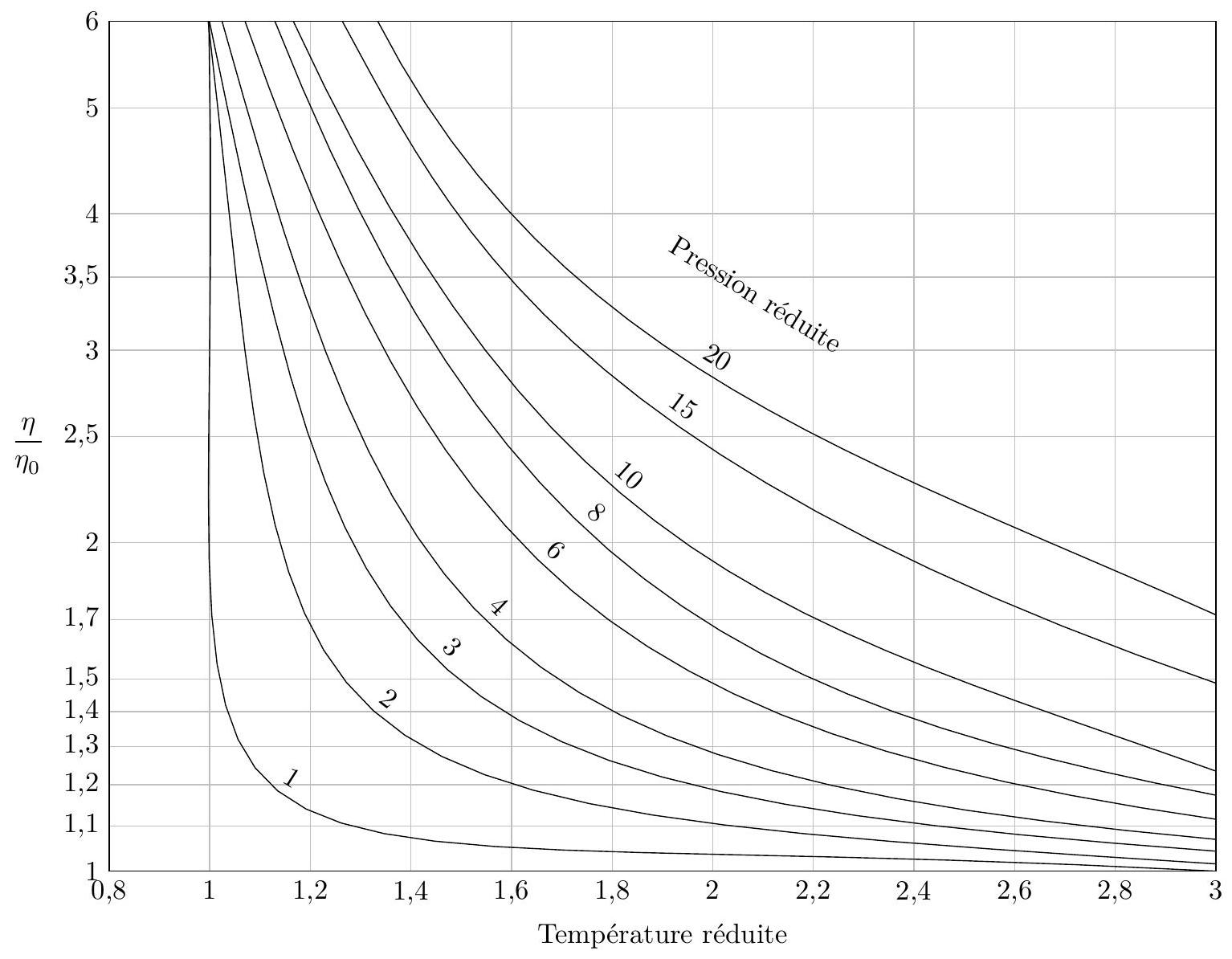

On admet aussi que l'abaque de Carr ci-après permet d'obtenir la viscosité dynamique η d'un gaz naturel sous pression en fonction de sa pression réduite et de sa température réduite ; ces deux dernières grandeurs étant identiques respectivement à la pression pseudo-réduite P_(PR) et la température pseudo-réduite T_(PR) définies dans l'annexe 1.

λ le coefficient de perte de charge, est relié :

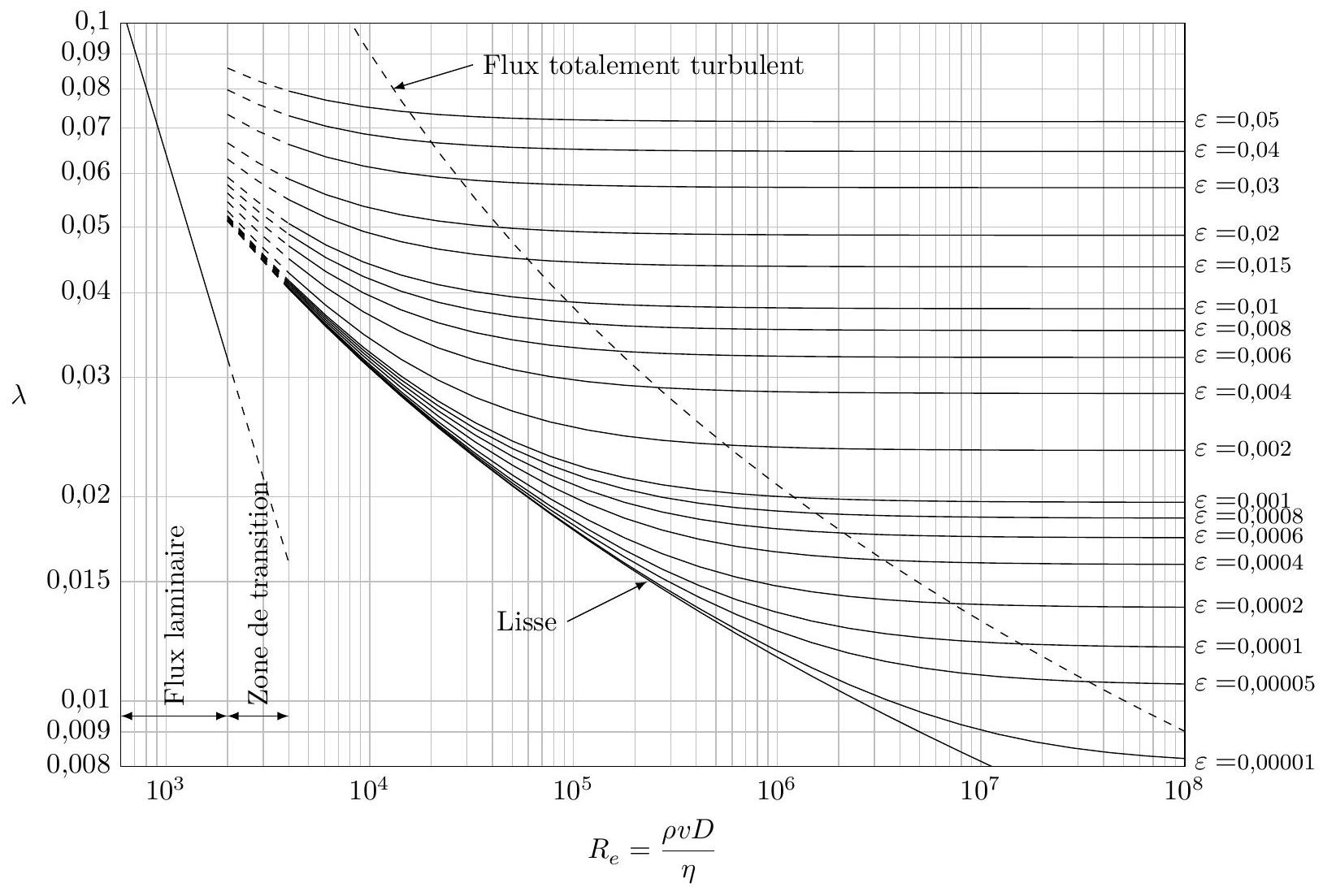

On détermine λ grâce à l'abaque de Moody ci-dessous.
