Le sujet comprend trois parties indépendantes autour du thème du tatouage : l'étude électromagnétique et mécanique d'un dermographe, l'étude cristallographique et thermodynamique d'un pigment d'oxyde de fer, puis l'étude de la propagation d'une onde laser et de la diffusion thermique lors d'un détatouage.

1Partie I.A : champ magnétique créé par une bobineDétermination du champ magnétique d'un solénoïde infini par le théorème d'Ampère et tracé des lignes de champ.
2Partie I.B : fonctionnement du dermographe simplifiéÉtude du mouvement de rotation de la partie mobile sous l'action de la force de Laplace, via le théorème du moment cinétique.
3Partie II : les pigments du tatouageÉtude cristallographique de l'oxyde ferreux puis étude thermodynamique de sa réduction par le carbone à l'aide de la loi de Hess et de la relation de Van't Hoff.
4Partie III.A : absorption de l'énergie du laser par les pigmentsPropagation d'une onde électromagnétique dans un milieu isolant non chargé absorbant, avec vecteur d'onde complexe.
5Partie III.B : destruction du pigment noirÉtablissement et exploitation de l'équation de diffusion thermique avec terme source pour estimer l'échauffement du pigment sous l'impulsion laser.

Difficile. Le rapport indique que les questions peu ou pas guidées ont posé de sérieux problèmes à bon nombre de candidats et que plusieurs questions ont été très mal traitées, voire constitué une difficulté infranchissable pour la quasi-totalité des candidats.

L'épreuve en chiffres

Moyenne 9,23 / 20 · écart-type 4,22 · 912 présents · où vous situez-vous ?

Moyenne: 9,23/ 20
Écart-type: 4,22
Présents: 912
Coefficient: 12
Durée: 4 h
1er quartile: 6,2
Médiane: 9,2
3e quartile: 12,1

Deux tiers des copies environ (moyenne ± écart-type)

Où je me situe ?

Votre note sur 20 à ce sujet, en conditions de concours.

Source : document officiel du concours, épreuve du 11 mai 2023. Notes publiées par le concours (après harmonisation le cas échéant). Courbe : estimation par une loi normale.

Ce qu'a observé le jury

6 erreurs relevées

Lien entre forme des lignes de champ et intensité mal expliqué · Calcul complexe non maîtrisé · Erreurs numériques en thermodynamique chimique

Les questions de cours ont en général été plutôt bien traitées, mais les questions peu ou pas guidées ont posé de sérieux problèmes à bon nombre de candidats. La deuxième partie, de chimie, a été nettement la mieux traitée, tandis que les première et troisième parties l'ont été beaucoup moins bien, notamment à cause de difficultés de calcul, de raisonnement et de lecture des graphes.

Les erreurs les plus sanctionnées

1
Lien entre forme des lignes de champ et intensité mal expliquéQ3
Le lien entre l'évasement ou le resserrement des lignes de champ magnétique et la variation de son intensité est très rarement expliqué par les candidats.
« Le lien entre l’évasement ou le resserrement des lignes de champ et la variation de l’intensité du champ magnétique est très rarement expliqué. »
2
Calcul complexe non maîtriséQ12
La question demandant de mener un calcul relativement complexe sur le mouvement de la partie mobile a été très mal traitée.
« Question calculatoire qui a été très mal traitée. »
3
Erreurs numériques en thermodynamique chimiqueQ19
De nombreux candidats commettent des erreurs d'application numérique et en concluent à tort sur le caractère thermodynamiquement favorisé de la réaction.
« Beaucoup d’erreurs d’application numérique. »
4
Couleur complémentaire non exploitéeQ27
La notion de couleur complémentaire, nécessaire pour répondre à la question, est très rarement mise à profit par les candidats.
« Question très mal traitée, la notion de couleur complémentaire est très rarement mise à profit. »
5
Analyse dimensionnelle rarement utiliséeQ35
La justification du temps caractéristique de diffusion par une analyse dimensionnelle est très rarement apportée par les candidats.
« Question classique assez mal traitée. La justification par analyse dimensionnelle est très rare. »
6
Exploitation de la fluence du laser non maîtriséeQ38
La question finale demandant de relier la fluence du laser à la température atteinte par le pigment a été très peu abordée et n'a reçu aucune bonne réponse.
« une difficulté infranchissable pour la quasi-totalité des candidats »

Ce qui a été bien réussi

Les questions de cours (énoncés de lois, démonstrations classiques) ont en général été plutôt bien traitées.
La question sur le champ magnétique créé par un solénoïde infini, basée sur le théorème d'Ampère, a été dans l'ensemble bien traitée.
L'utilisation de la loi de Hess et de la relation de Van't Hoff n'a pas posé de problème pour la majeure partie des candidats.
Les candidats ont majoritairement bien pensé à injecter la forme de la solution proposée dans l'équation de propagation.
L'établissement de l'équation de diffusion thermique unidimensionnelle est assez bien maîtrisé par la plupart des candidats.

Conseils du jury

Ne pas se contenter d'un apprentissage sommaire du cours, mais chercher à l'approfondir et à le maîtriser tout au long de l'année.
Soigner la présentation et la rédaction de la copie : environ un tiers des copies ont été pénalisées par des malus de présentation cette année.
Faire correspondre strictement le numéro de question reporté sur la copie à la question réellement traitée, sous peine de perdre les points même en cas de réponse correcte.
Orienter systématiquement les lignes de champ par des flèches sur les schémas.
Appuyer les résultats sur une analyse dimensionnelle plutôt que de forcer un calcul pour retrouver le résultat attendu.

Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.

Corrigé détaillé

38 questions

Indice, stratégie puis corrigé complet pour chaque question.

38 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré. Chaque question est vérifiée avant publication.

Voir les 30 autres questions

Ouvrir le corrigé détaillé Comment sont produits nos corrigés

Description

Ces sujets peuvent vous intéresser

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.

Sujet en PDF

Un tatouage est un dessin décoratif ou symbolique permanent effectué sur la peau. Il est pratiqué depuis plusieurs milliers d'années dans le monde entier. Ötzi (

\sim 3500

avant Jésus-Christ), l'homme des glaces, découvert gelé dans les Alpes italo-autrichiennes, arbore par exemple des tatouages supposés thérapeutiques. En Égypte, en Chine et en Océanie, on a également découvert de nombreuses momies portant des tatouages.
Le tatouage peut être défini comme l'introduction de pigments ou de substances possédant un pouvoir chromatique à la limite entre l'épiderme et le derme (en moyenne à 1 mm de profondeur) dans le but d'en obtenir un dessin permanent. Les techniques d'introduction des pigments sont nombreuses et ont évolué au cours du temps.
Ce sujet s'intéresse dans une première partie au dermographe, machine à tatouer électrique qui fait son apparition à la fin du XIX

^e

siècle et qui est toujours utilisée aujourd'hui. Il aborde ensuite l'utilisation de certains pigments et, pour finir, l'étude de l'effaçage d'un tatouage par laser.
Certaines questions, peu ou pas guidées, demandent de l'initiative de la part du candidat. Leur énoncé est repéré par une barre en marge. Il est alors demandé d'expliciter clairement la démarche, les choix et de les illustrer, le cas échéant, par un schéma. Le barème valorise la prise d'initiative et tient compte du temps nécessaire à la résolution de ces questions.
Des données utiles sont regroupées en fin d'énoncé.

I Le dermographe, machine à tatouer électrique

Le dermographe est composé de plusieurs éléments :

une partie mobile attachée au support via une lame métallique à l'origine d'un couple de rappel ;
des bobines avec des noyaux ferromagnétiques, générant un champ magnétique.

Il est par ailleurs alimenté par un générateur, généralement contrôlé par le tatoueur via une pédale.

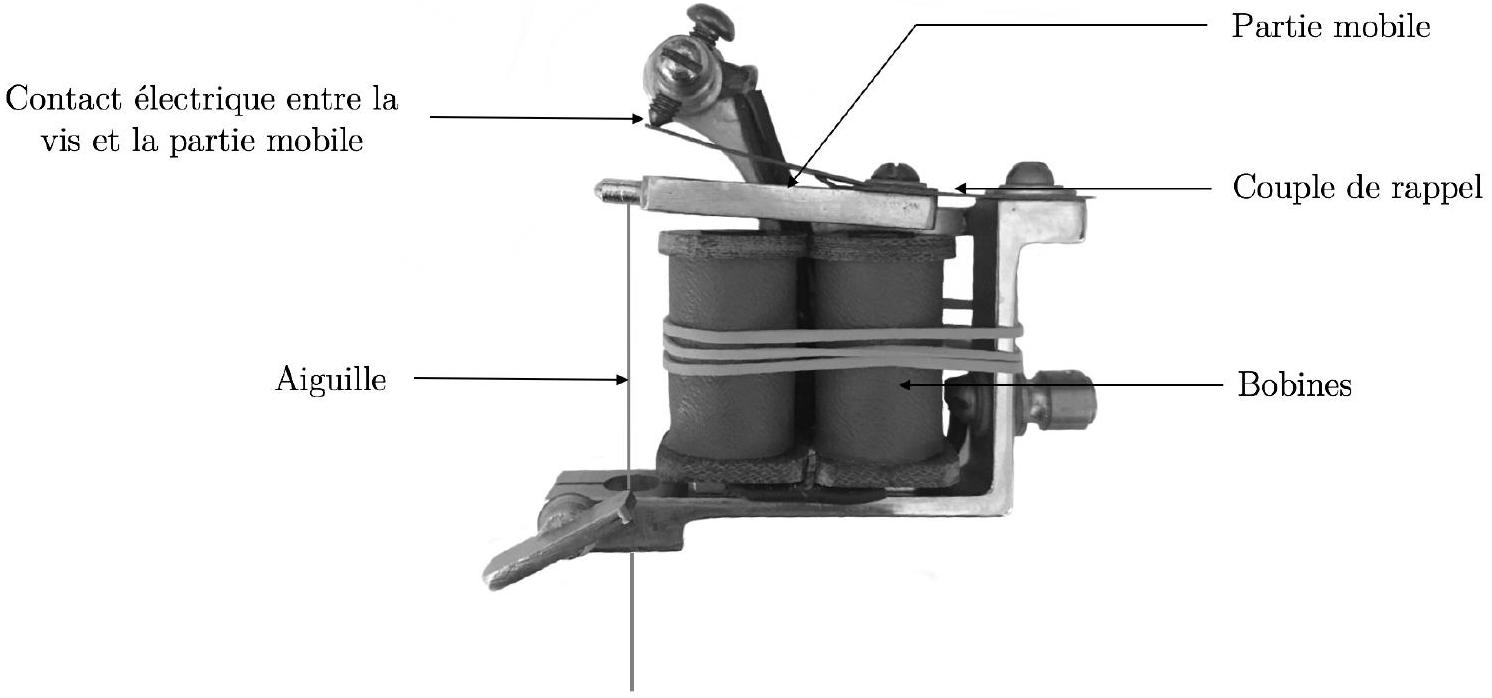

Figure 1 Dermographe

Le principe du dermographe repose sur l'alternance entre deux phases. Dans un premier temps, la partie mobile est en contact avec la vis. Ce contact permet de fermer le circuit électrique alimenté par le générateur et formé par les bobines, la partie mobile et le support. Si le générateur fonctionne, un courant circule dans le circuit et en particulier dans les bobines. Un champ magnétique est alors créé par les bobines, ce qui génère une force sur la partie mobile, vers le bas.
Dans un second temps, la partie mobile se décolle de la vis de contact, ouvrant le circuit. La force magnétique disparaît et la force de rappel ramène la partie mobile vers la position de contact.
L'aiguille, accrochée à l'extrémité de la partie mobile, aura donc un mouvement périodique de haut en bas et de bas en haut.

I.A - Champ magnétique créé par une bobine

On considère dans un premier temps une bobine assimilée à un solénoïde infini d'axe (

Oz

), avec un nombre de spires par unité de longueur

n

et parcourue par un courant d'intensité

i

permanente. On se place dans l'approximation des régimes quasi stationnaires.
Q 1. En utilisant un schéma, déterminer la direction du champ magnétique

B⃗

créé par le courant circulant dans la bobine et indiquer les variables dont il dépend.
Q 2. En admettant que le champ magnétique est nul à l'extérieur de la bobine, déterminer le champ

B⃗

à l'intérieur de la bobine.
Q 3. Tracer l'allure des lignes de champ magnétique pour une bobine infinie, puis pour une bobine de longueur finie. Décrire les variations du champ magnétique dans les deux cas.
Dans la suite, on suppose que la partie mobile se situe toujours dans une zone où le champ peut être considéré comme uniforme.

I.B - Fonctionnement du dermographe simplifié

Afin d'en simplifier l'étude, on s'intéresse, dans cette sous-partie, à une version modifiée du dermographe.

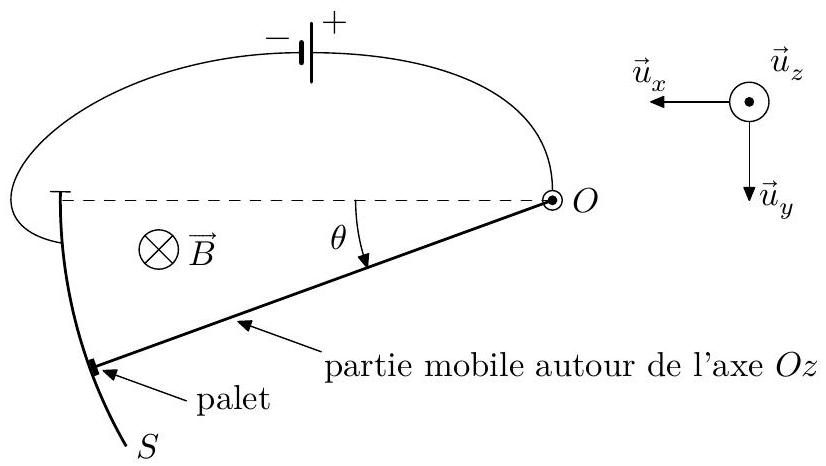

Figure 2 Modélisation simplifiée du dermographe

On modélise le contact par un arc de cercle conducteur avec lequel la partie mobile peut être en contact via un palet à son extrémité. Au point

S(θ_S = π/60)

, l'arc de cercle se termine. On admet que tant que le contact est assuré, la partie mobile est parcourue par un courant d'intensité

I

et qu'elle se déplace dans une zone de champ magnétique uniforme

B⃗ = - Bu⃗_z

, avec

B > 0

. Elle est soumise à un couple de rappel de moment

Γ⃗ = - Kθu⃗_z

. Il est rappelé que différentes valeurs numériques utiles sont disponibles en fin d'énoncé.
On suppose que l'action du poids est négligeable devant les autres actions mécaniques et que les forces de frottement sont négligeables devant les autres forces mises en jeu. Par ailleurs, on néglige les effets d'induction liés au mouvement de la partie mobile dans le champ magnétique extérieur.
Q 4. Recopier sur la copie le schéma de la figure 2 en indiquant le sens du courant électrique dans la partie mobile, ainsi que la force s'exerçant sur celle-ci lorsqu'elle est parcourue par un courant. Donner le nom et l'expression de cette force.

I.B.1) Situation initiale

Q 5. Initialement

(t = 0^-)

, le générateur n'est pas branché et la partie mobile est au repos. Quelle est alors la position de la partie mobile ? Justifier la réponse.

I.B.2) Mise sous tension (contact assuré)

Q 6. On met le générateur sous tension à

t = 0^+

. Effectuer un bilan des actions mécaniques sur la partie mobile.
Q 7. Montrer que

θ

satisfait l'équation différentielle

θ¨ + ω_0^2 θ = A

et exprimer

ω_0

A

en fonction de

J, K

I, B

l

.
Q 8. Par une analyse dimensionnelle, vérifier l'homogénéité de l'expression trouvée pour

A

.
Q 9. Résoudre l'équation différentielle pour déterminer l'expression de

θ(t)

tant que le contact est assuré.
Q 10. Lorsqu'on insère un matériau ferromagnétique dans une bobine, on modifie l'expression du champ créé en le multipliant par

μ_r

, perméabilité magnétique relative du milieu. En reprenant l'expression du champ magnétique obtenu pour la bobine infinie parcourue par le courant d'intensité

I

, et sachant qu'on ajoute un matériau de perméabilité magnétique relative

μ_r = 500

, quelle doit être la valeur maximale du coefficient de rappel

K

pour qu'il puisse ne plus exister de contact entre la partie mobile et l'arc conducteur ? Vérifier que la valeur donnée dans l'énoncé satisfait à cette condition, sachant que l'intensité circulant généralement dans les dermographes est d'environ 1 A et que les bobines ont un nombre de spires par unité de longueur

n = 2 \times 10^3 m^(- 1)

.
Q 11. Déterminer l'expression puis la valeur de l'instant

t_1

pour lequel la partie mobile quitte l'arc conducteur.

I.B.3) Rupture du contact fermant le circuit

On pose

t^' = t - t_1

. À

t^' = 0

, la partie mobile quitte l'arc conducteur, ce qui annule la force magnétique.
Q 12. Déterminer la nouvelle équation différentielle satisfaite par

θ

. La résoudre pour déterminer

θ(t^')

tant que le contact est rompu.
Q 13. On admet que la valeur de l'angle maximal atteint par la partie mobile est de 0,096 rad. En déduire l'amplitude du mouvement de l'aiguille.

I.B.4) Résumé

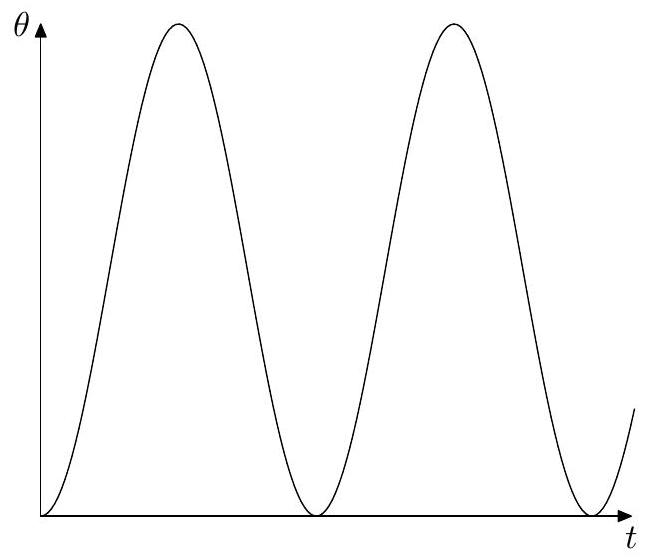

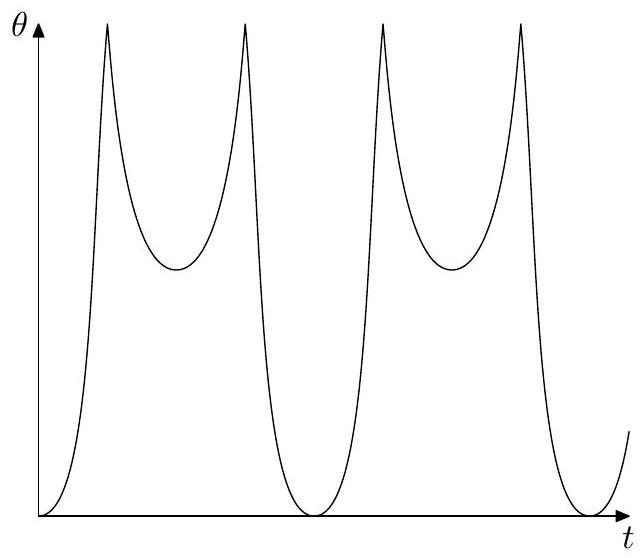

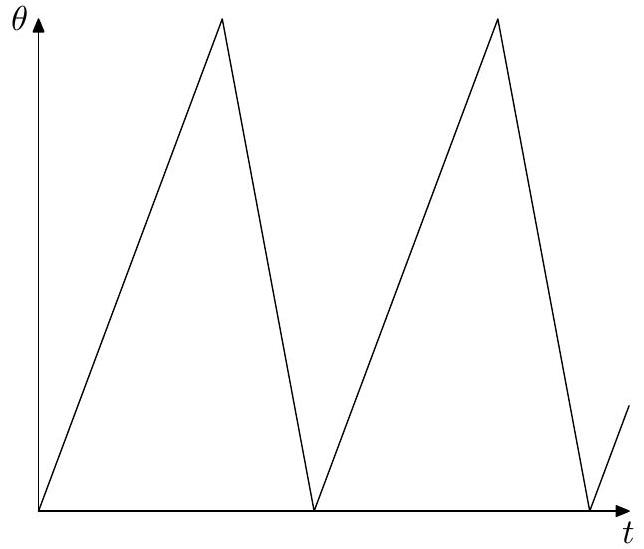

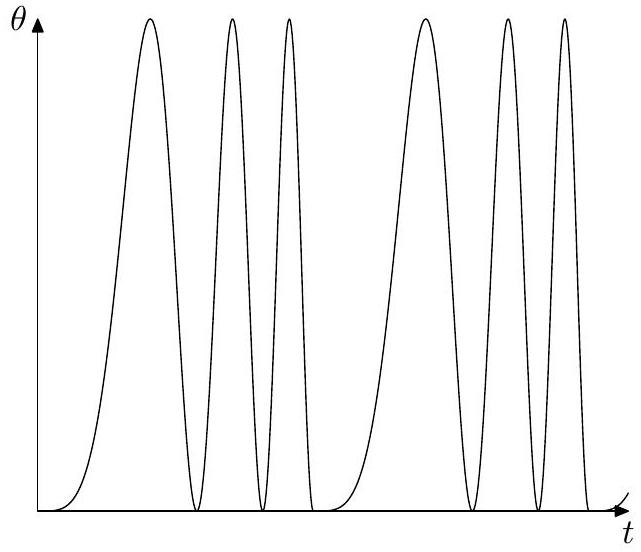

Q 14. Parmi les 4 courbes de la figure 3 , choisir, en justifiant, celle représentant

θ

en fonction du temps. Les courbes ont parfois été tracées en accentuant fortement les caractéristiques : en réalité, les deux phases sont moins différenciées.

Courbe 1

Courbe 3

Courbe 2

Courbe 4

Figure 3 Profils de

θ

en fonction du temps

II Les pigments du tatouage

L'encre insérée par l'aiguille entre le derme et l'épiderme a une composition complexe. Cependant, un élément est responsable de la couleur de l'encre : il peut s'agir de pigments naturels ou synthétiques. Aujourd'hui, les pigments minéraux synthétiques sont très majoritaires, car souvent plus stables, moins coûteux et plus résistants. Parmi ces pigments minéraux synthétiques, les plus courants sont les oxydes de fer, les oxydes de chrome, les sels de cadmium, les sels de cuivre et le dioxyde de titane.
Pour obtenir du noir, couleur la plus utilisée dans les tatouages, l'oxyde ferreux peut être utilisé.

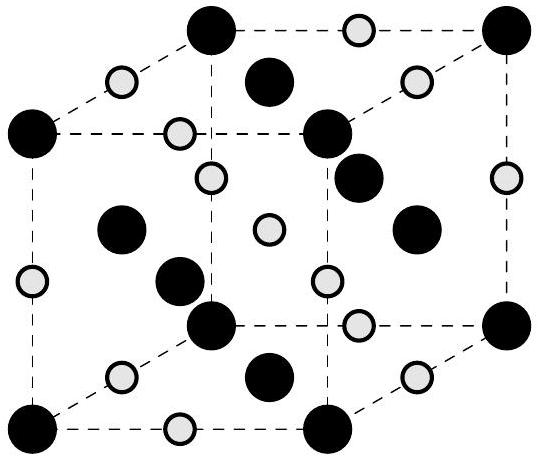

Q 15. La structure cristalline de l'oxyde ferreux est décrite en figure 4. Donner, en justifiant la réponse, la formule chimique de ce pigment.
Q 16. Quel est le degré d'oxydation du fer dans l'oxyde ferreux?
Pour obtenir une couleur blanche, le pigment minéral le plus utilisé est le dioxyde de titane

TiO_2

. On s'intéresse ici à sa production. Le dioxyde de titane est présent dans un minerai, l'ilménite

FeTiO_3

, contenant un oxyde de fer (FeO) et du dioxyde de titane. Ces deux oxydes majoritaires ont des stabilités très différentes et un procédé à haute température permet donc d'obtenir le dioxyde de titane avec un bon rendement par réduction de FeO par le carbone.

O Oxygène (ions

O^(2 -)

)

O Oxygène (ions

O^(2 -)

)

Figure 4 Structure cristalline de l'oxyde ferreux

Dans un four préalablement chauffé à 1000 K , on introduit du minerai

FeTiO_3

et du carbone, on chauffe ensuite et la réaction s'opère à 1300 K .
On modélise la transformation chimique par la réaction dont l'équation s'écrit

FeO(s) + C(s) = Fe(s) + CO(g)

Q 17. À l'aide des données, calculer l'enthalpie standard de réaction à la température

T_0 = 298 K

. La réaction est-elle endothermique ou exothermique ? Justifier la réponse.
Q 18. La constante thermodynamique d'équilibre de la réaction à 298 K est

K^\circ(T_0) = 7 \times 10^(- 19)

. En supposant

Δ_r H^\circ

indépendant de la température, exprimer la constante thermodynamique d'équilibre à la température

TK^\circ(T)

en fonction de la température

T

et de

R, Δ_r H^\circ, T_0

K^\circ(T_0)

.
On rappelle la relation de Van't Hoff :

(dlnK^\circ(T))/(dT) = (Δ_r H^\circ)/(RT^2)

.
Q 19. Vérifier alors que la réaction est thermodynamiquement favorisée en se plaçant à 1300 K .

III Le détatouage par laser

Cette partie aborde la question de l'effet du laser sur les pigments. Les interactions lumière-pigment et lumièretissu sont toujours un sujet de recherche aujourd'hui, à la fois en physique théorique et en médecine. La diversité des peaux, des pigments, des techniques de tatouage rendent leur modélisation très complexe.

Interactions laser-tissu

Le mécanisme d'action du laser sur le tissu dépend de la durée de l'impulsion et de la quantité d'énergie libérée. Quatre mécanismes d'action sont prépondérants : l'effet photochimique (aussi appelé photothérapie, obtenu pour des durées d'impulsion longues et une énergie faible), l'effet photothermique, l'effet photoablatif et l'effet électromécanique (obtenu pour des durées d'impulsion très courtes).
Dans tous les cas, l'idée est d'apporter de l'énergie via le laser à des cibles. Les différents effets correspondent à des impacts différents de cet apport d'énergie.

Effacement du tatouage

Le tatouage impliquant une incorporation permanente de particules pigmentées dans la peau, retirer un tatouage nécessite leur fragmentation. Les fragments de pigments sont alors assez petits pour être évacués par les phagocytes via le circuit lymphatique.

III.A - Absorption de l'énergie du laser par les pigments

Cette sous-partie s'intéresse à l'interaction entre l'onde électromagnétique générée par un laser et un milieu isolant non chargé. En effet, la peau, composée majoritairement d'eau et de mélanine, les vaisseaux sanguins, composés d'eau et d'hémoglobine, mais aussi les pigments du tatouage peuvent être considérés comme des milieux isolants non chargés.
Pour comprendre les phénomènes apparaissant lorsqu'une onde électromagnétique se propage dans un tel milieu, l'étude consiste à s'appuyer sur les résultats relatifs à la propagation des ondes électromagnétiques dans le vide. Ainsi, dans les questions suivantes, il est toujours précisé si le milieu considéré est le vide ou un milieu isolant non chargé quelconque.
Q 20. Rappeler les équations de Maxwell dans le vide en précisant leur nom.
Q 21. Établir l'équation de propagation vérifiée par le vecteur champ électrique dans le vide.
On rappelle que dans le vide, une solution à l'équation de propagation est l'onde plane progressive sinusoïdale, qu'on choisit se propageant selon la direction

u⃗_x : E⃗ = E_0 cos(ωt - kx)u⃗_y

. On se place en régime harmonique, on peut donc associer à

E⃗

une grandeur complexe

E⃗_- = E_0 exp(j(ωt - kx))u⃗_y

.
Q 22. En régime harmonique et dans le vide, établir la relation existant entre

k

ω

En régime harmonique et dans un milieu isolant non chargé, on admet que les équations de Maxwell se modifient en remplaçant

ε_0 parε_0 ε_-_r, ε_-_r

étant la permittivité diélectrique relative complexe du milieu. On obtient alors un vecteur d'onde potentiellement complexe et on le note donc

k⃗_- = k_-u⃗_x

, avec

k_-

complexe.
Q 23. Établir que

k_-^2 = ε_-_r(ω^2)/(c^2)

.
En régime harmonique et dans un milieu isolant non chargé,

k_-

étant complexe, on peut l'écrire sous la forme

k_- = k^' - jk^('')

, où

k^'

k^('')

sont réels et

k^'

est strictement positif.
Q 24. On suppose que

k^('')

est strictement positif. Décrire l'évolution de l'amplitude de l'onde lors de sa propagation. Que peut-on en déduire énergétiquement?
Q 25. Montrer que si

ε_r \in ℝ^+

, alors

k^('') = 0

. Comment se comporte alors le milieu de propagation ?
Un pigment noir est caractérisé par un

k^('')

peu dépendant de la longueur d'onde dans le vide et le proche infrarouge. On prend

k^('') = 5 \times 10^4 m^(- 1)

. On rappelle que le pigment d'un tatouage est situé sous la surface de la peau. Si l'on souhaite effacer celui-ci, il faut que le laser utilisé puisse traverser la peau sans dommage pour celle-ci.

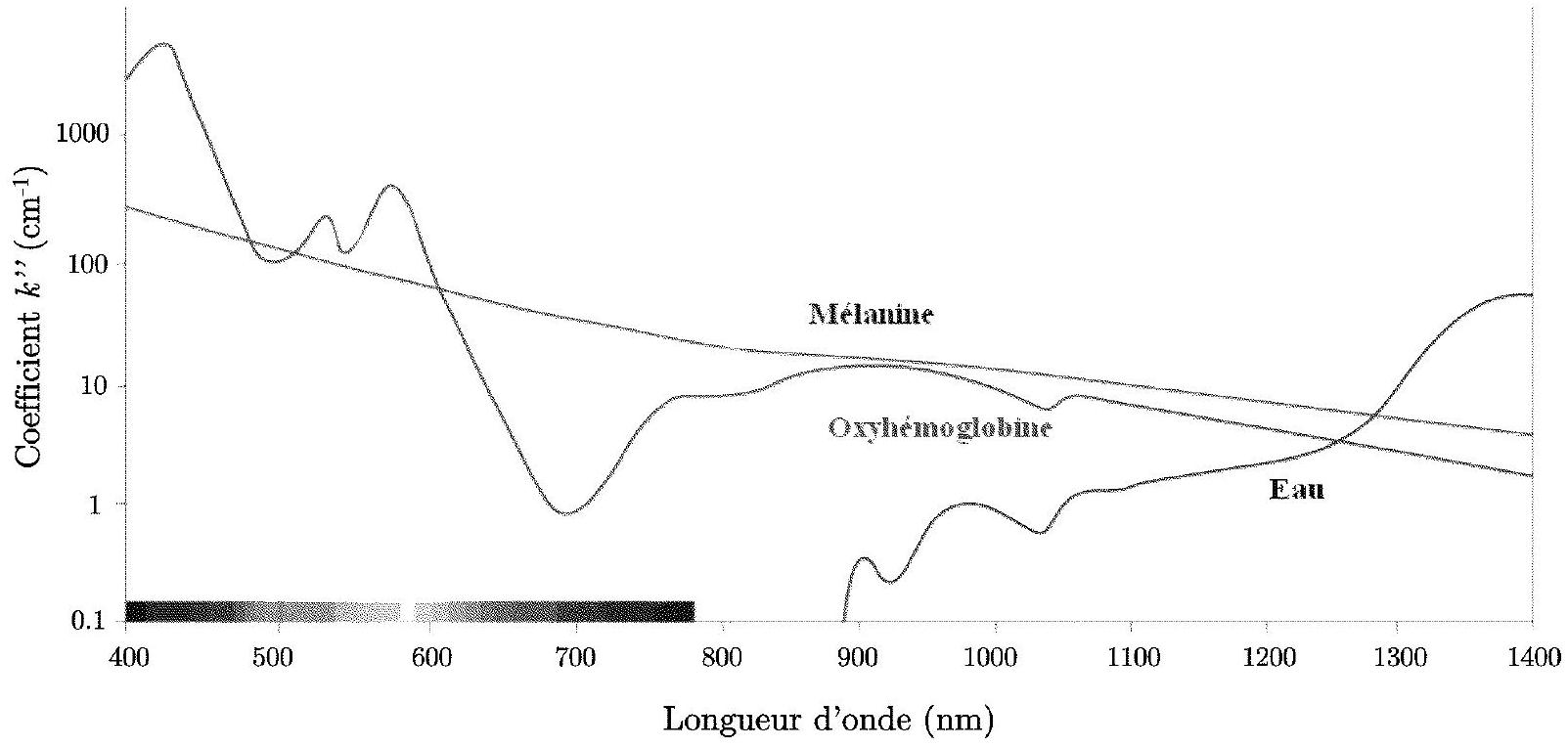

Q 26. En utilisant les courbes de la figure 5 donnant

k^('')

dans la peau en fonction de la longueur d'onde dans le vide du laser, déduire quelles longueurs d'onde de laser sont les plus adaptées pour effacer un tatouage noir.

Figure 5 Spectres d'absorption en fonction de la longueur d'onde dans le vide des différents composants principaux de la peau

Q 27. Chaque pigment coloré aura une dépendance différente de son coefficient

k^('')

en fonction de la longueur d'onde incidente. Les spectres d'absorption de la figure 6 ont été obtenus pour différentes encres de tatouage. Quelle est la couleur des encres de chaque jeu de courbes (a, b, c) ?
Q 28. Quelle est la difficulté pour retirer un tatouage multicolore ?
On admet que dans un milieu isolant non chargé, la relation de structure des ondes planes progressives monochromatiques est satisfaite en complexes en prenant

k⃗_-

au lieu de

k⃗

. On rappelle que la relation de structure permet d'exprimer le vecteur champ magnétique en fonction du vecteur d'onde, de la pulsation et du vecteur champ électrique.
Q 29. En déduire que

B⃗ = B⃗_(0, 1)e^(- k^('')x)cos(ωt - k^' x) + B⃗_(0, 2)e^(- k^('')x)sin(ωt - k^' x)

et expliciter

B⃗_(0, 1)

B⃗_(0, 2)

en fonction de

E_0, k^', k^(''), ω

u⃗_z

.
On considère un échantillon du pigment, qu'on suppose cylindrique d'axe de révolution (

Ox

). Les données relatives à l'échantillon de pigment figurent en fin d'énoncé. Cet échantillon est éclairé par un laser sur la surface circulaire. L'origine

O

est placée à la surface du pigment recevant l'onde laser.
Q 30. On admet que l'expression du vecteur de Poynting est la même que celle dans le vide avec des notations réelles. Déterminer la valeur moyenne dans le temps du vecteur de Poynting.

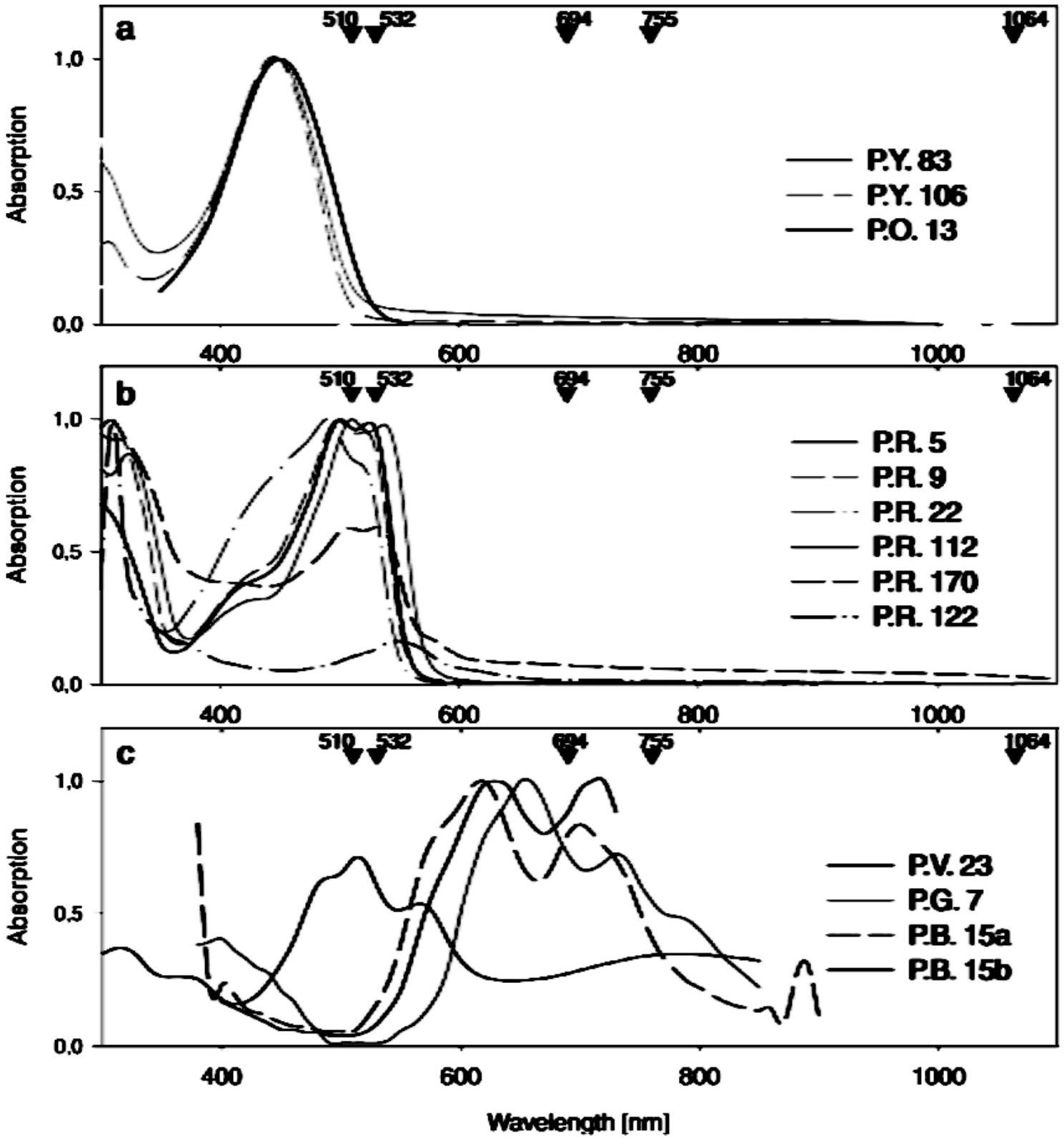

Figure 6 Spectres d'absorption de différentes encres (Bäumler, 2000)

Q 31. En effectuant un bilan de puissance moyenne sur un cylindre élémentaire d'axe de révolution (

Ox

) compris entre

x

x + dx

, montrer que la puissance volumique moyenne cédée par le laser au pigment est

p_v(x) = (k^' k^(''))/(ωμ_0)e^(- 2k^('')x)E_0^2

Q 32. On considère qu'un pigment noir a une longueur d'environ

1μ m

. Si on considère un laser Nd:Yag de longueur d'onde dans le vide 1064 nm , pourquoi peut-on considérer que la puissance volumique cédée au pigment noir est uniforme dans le pigment ?
On fait cette hypothèse dans la suite.
III.B - Destruction du pigment noir

des tissus adjacents. Ainsi, si la durée d'émission du faisceau laser est beaucoup plus courte que le TRT, l'énergie générée par le tir laser n'a pas le temps de diffuser au-delà de la cible. Il y a accumulation d'énergie dans la cible et, si son volume reste constant, une augmentation brutale de sa température conduisant à son explosion : c'est la photothermolyse sélective. Si la durée du spot laser est de l'ordre du TRT, la diffusion thermique se fait dans une zone deux à trois fois plus grande que la source de chaleur. Il y a chauffage de la cible, avec un très faible transfert thermique aux structures avoisinantes: c'est la photocoagulation sélective. Si la durée d'émission est beaucoup plus longue que le TRT, le transfert thermique à distance est important, et toute sélectivité optique est perdue, avec un risque de dégâts thermiques importants et de cicatrices définitives.

Dommage tissulaire : il est à l'origine de l'effet thérapeutique recherché et dépend de la nature de la cible et des paramètres optiques du laser. Il peut être réversible ou irréversible en fonction de son importance.

Mordon, Théorie des lasers et des lampes, Annales de dermatologie (2009)

L'énergie cédée par le laser au pigment noir est donc convertie en énergie interne via le terme de puissance volumique calculé précédemment.
Les lasers généralement utilisés pour le détatouage ont une fluence, c'est-à-dire une énergie qui traverse une unité de surface pendant la durée d'une impulsion laser, de l'ordre de

5 J \cdot cm^(- 2)

et émettent des impulsions d'une durée de l'ordre de la nanoseconde. Le champ des températures dans le milieu ne dépend que d'une coordonnée d'espace

x

et du temps

t : T(x, t)

. On note

p_v

la puissance volumique cédée par le laser au milieu étudié ; elle est supposée constante. Les autres caractéristiques du milieu étudié (un pigment noir) figurent dans les données.
Q 33. Écrire la loi de Fourier en donnant le nom et l'unité de toutes les grandeurs figurant dans cette loi.
Q 34. En effectuant un bilan d'énergie sur un cylindre élémentaire d'axe de révolution (

Ox

) compris entre

x

x + dx

, montrer que l'équation différentielle satisfaite par

T(x, t)

s'écrit

ρ_c c_p(\partialT)/(\partialt) = λ_p(\partial^2 T)/(\partialx^2) + p_v.

Q 35. Estimer littéralement le temps caractéristique du phénomène de diffusion dans le pigment une fois l'impulsion laser terminée. On l'exprimera en fonction d'une longueur caractéristique, de

ρ_p, c_p

λ_p

.
Q 36. Sachant que la durée de l'impulsion laser pour un détatouage est de l'ordre de la nanoseconde, quelle hypothèse peut-on formuler sur le rôle de la diffusion thermique?
Q 37. Proposer alors une simplification à l'équation différentielle précédente relative à

T(x, t)

.
Q 38. On suppose que le pigment garde ses caractéristiques quelle que soit la température et qu'il est initialement à la température de la peau (

30^\circC

). Dans le cadre de ce modèle, déterminer la valeur de la température finale à l'issue de l'impulsion laser. Commenter.
En réalité, l'effet électromécanique est souvent prédominant pour le détatouage. La petite taille des pigments permet en effet un confinement de l'énergie qui dépasse le seuil de claquage électrique : un plasma se forme et l'onde de choc associée à l'expansion du plasma engendre des ondes de pression importantes qui détruisent le pigment.

Formulaire

rot^(\to-)(rot^(\to-)(a⃗)) = grad^(\to-)(div(a⃗)) - Δ⃗(a⃗)

Données

Constantes physiques

é é é é é è Permittivité diélectrique du vide, ε_0 = 8, 854 \times 10^(- 12) F \cdot m^(- 1); Perméabilité magnétique du vide, μ_0 = 1, 257 \times 10^(- 6)H \cdot m^(- 1); Vitesse de la lumière dans le vide, c = 2, 998 \times 10^8 m \cdot s^(- 1); Constante des gaz parfaits, R = 8, 314 J \cdot mol^(- 1) \cdot K^(- 1)

Caractéristiques du dermographe

Longueur de la partie mobile	$l = 3 cm$
Moment d'inertie de la partie mobile	$J = 2 \times 10^(- 6) kg \cdot m^2$
Coefficient de rappel	$K = 7 \times 10^(- 3) kg \cdot m^2 \cdot s^(- 2)$
Angle du point extrême de la partie conductrice	$θ_S = π/60$
Nombre de spires par unité de longueur de la bobine	$n = 2 \times 10^3 m^(- 1)$
Perméabilité magnétique relative du matériau inséré dans la bobine	$μ_r = 5 \times 10^2$

Table des enthalpies standard de formation à 298 K

	$FeO(s)$	$CO(g)$
$Δ_f H^\circ(kJ \cdot mol^(- 1))$	-266	-110

Caractéristiques du pigment noir à effacer

Longueur	$L_p = 1μ m$
Rayon	$r_p = 1μ m$
Masse volumique	$ρ_p = 1 \times 10^3 kg \cdot m^(- 3)$
Capacité thermique massique	$c_p = 2, 5 kJ \cdot kg^(- 1) \cdot K^(- 1)$
Conductivité thermique	$λ_p = 50 W \cdot m^(- 1) \cdot K^(- 1)$
Vecteur d'onde pour $λ = 1064 nm$	$k^' = 3 \times 10^6 m^(- 1)$ et $k^('') = 5 \times 10^4 m^(- 1)$

Action photothermique du laser
L'action photothermique d'un laser est caractérisée par un changement significatif de température au niveau de la cible résultant de trois phénomènes successifs.
- Conversion de la lumière en chaleur: la cible absorbe l'énergie lumineuse du faisceau laser qui est ainsi convertie en énergie interne.
- Transfert de chaleur: le transfert thermique se fait par conduction en fonction des conductivités thermiques du tissu. Le temps de relaxation thermique (TRT) est le temps nécessaire à la cible pour obtenir une diminution de $50%$ de l'énergie reçue. Ce refroidissement de la cible s'accompagne d'une élévation de la température

Questions fréquentes

4 questions

Sur quels chapitres porte le sujet de Physique-chimie 2 Centrale TSI 2023 ?

Le sujet, sur le thème du tatouage, porte sur l'électromagnétisme et la mécanique du solide en rotation pour le dermographe, la cristallographie et la thermodynamique chimique pour les pigments, puis la propagation des ondes électromagnétiques et la diffusion thermique pour le détatouage par laser.

Quelles parties du sujet Physique-chimie 2 TSI 2023 ont été les mieux réussies ?

La deuxième partie, de chimie, a été nettement la mieux traitée. Les parties I et III, plus calculatoires et faisant appel à la lecture de graphes, ont été moins bien réussies.

Quelles erreurs le jury a-t-il le plus relevées sur ce sujet ?

Le jury pointe des difficultés de lecture et d'exploitation des graphes, une confusion fréquente entre force et moment, l'oubli d'une exponentielle décroissante et une question finale sur la fluence du laser jugée infranchissable par la quasi-totalité des candidats.

Ce sujet de physique-chimie TSI 2023 est-il difficile ?

Oui, le rapport indique que les questions peu ou pas guidées ont posé de sérieux problèmes à bon nombre de candidats, alors que les questions de cours ont été globalement mieux réussies.

Pas de description pour le moment

Commentaires• Centrale Physique Chimie 2 TSI 2023

Connectez-vous pour participer aux discussions

Partagez vos avis, posez des questions et échangez avec la communauté

Chargement des commentaires...
