Le sujet comporte deux problèmes. Le premier développe des aspects de la transmission d'énergie électrique sans fil par couplage inductif, non résonant puis résonant, en alternant modélisation théorique, résultats expérimentaux et travaux de recherche récents, avec des outils d'électronique, d'induction et d'électromagnétisme. Le second porte sur le principe de fonctionnement des batteries lithium-ion, ayant fait l'objet d'un Prix Nobel de chimie, en abordant l'atomistique, la cristallographie, les réactions d'oxydoréduction et la thermochimie appliquée au fonctionnement d'une pile.
1A. Couplage inductif non résonant : étude des bobines utiliséesÉtudier les bobines utilisées pour le couplage inductif à l'aide de considérations de symétrie du champ magnétique.
2B. Transfert de puissance : rendement de YatesÉtudier le transfert de puissance entre deux bobines couplées par induction et son rendement.
3C. Modélisation du couplage : inductance mutuelleModéliser le couplage inductif à l'aide de l'inductance mutuelle entre les deux bobines.
4D. Résultats expérimentauxAnalyser des résultats expérimentaux obtenus avec du matériel usuel de travaux pratiques sur le couplage non résonant.
5E à G. Couplage inductif résonantÉtudier la fonction de transfert du couplage résonant, ses résultats expérimentaux, puis des travaux de recherche récents sur le sujet.
6H à K. Chimie des batteries lithium-ionÉtudier l'équation-bilan de fonctionnement d'une batterie lithium-ion, sa masse, son rendement, et les caractéristiques de son électrolyte.
Difficile. Le rapport indique que le sujet abordait certaines notions du programme qui paraissent souvent difficiles aux étudiants (ARQS, induction, effet de peau, sites octaédriques, décharge d'une batterie) et que les copies sont moins bonnes que les autres années.
Ce qu'a observé le jury
5 erreurs relevées
Confusion entre symétrie du courant et symétrie du champ magnétique · Rotation invoquée sans être caractérisée · Confusion entre inductance et induction
Afficher ou masquer la section
Le sujet alternait modélisation théorique, analyse de résultats expérimentaux et étude de travaux de recherche récents sur le couplage inductif, puis abordait la chimie des batteries lithium-ion à travers l'atomistique, la cristallographie et la thermochimie. Il portait sur des notions jugées souvent difficiles par les étudiants (ARQS, induction, effet de peau, sites octaédriques, décharge d'une batterie), et les copies se sont révélées moins bonnes que les autres années.
Les erreurs les plus sanctionnées
1
Confusion entre symétrie du courant et symétrie du champ magnétiqueA4
Trop de candidats identifient un plan de symétrie ou d'antisymétrie sans préciser s'il s'agit de la distribution de courant ou du champ magnétique.
2
Rotation invoquée sans être caractériséeA4
Affirmer qu'un système est invariant par rotation sans caractériser l'axe et l'angle de cette rotation n'est pas satisfaisant.
3
Confusion entre inductance et inductionB3, B4
Quelques candidats confondent inductance et induction à la question B3, et confondent les lois de Lenz et de Faraday à la question B4.
4
Confusion entre sites octaédriques et tétraédriquesH5, H6
De nombreuses confusions apparaissent entre sites octaédriques et tétraédriques, le site octaédrique au centre de la maille étant souvent oublié.
5
Résultats numériques aberrants non contrôlés
Certains résultats sont aberrants par leur valeur numérique sans que cela ne choque les candidats, par exemple une masse de lithium de 1,15 fois 10 puissance -23 gramme.
Ce qui a été bien réussi
Les questions A1 à A3, de cours, ont été réussies par la plupart des candidats.
Les questions H1, H3, H4, H7 et H8, de cours sur l'équation-bilan de fonctionnement, ont été réussies par un grand nombre de candidats.
Les questions E3-E4 et E6 ont été réussies par un nombre important de candidats.
Conseils du jury
Connaître le cours de façon approfondie : il est impossible de bien traiter un exercice sans le maîtriser.
Vérifier systématiquement l'homogénéité des résultats, car tout résultat non homogène est nécessairement faux.
Respecter scrupuleusement les notations de l'énoncé et adopter un nombre de chiffres significatifs approprié.
Ne négliger aucune partie du programme, en particulier l'ARQS, l'induction et la chimie, et rester critique vis-à-vis de la valeur numérique d'un résultat.
Synthèse rédigée par WikiPrépa à partir du rapport officiel du jury (à télécharger en PDF). Les citations sont extraites du rapport.
Corrigé détaillé
69 questions
Indice, stratégie puis corrigé complet pour chaque question, avec les remarques du jury.
Afficher ou masquer la section
69 questions corrigées une à une : un indice, puis la stratégie, puis le corrigé complet avec le résultat encadré et les remarques du jury. Chaque question est vérifiée avant publication.
Le sujet comporte deux problèmes. Le premier développe des aspects de la transmission d'énergie électrique sans fil par couplage inductif, non résonant puis résonant, en alternant modélisation théorique, résultats expérimentaux et travaux de recherche récents, avec des outils d'électronique, d'induction et d'électromagnétisme. Le second porte sur le principe de fonctionnement des batteries lithium-ion, ayant fait l'objet d'un Prix Nobel de chimie, en abordant l'atomistique, la cristallographie, les réactions d'oxydoréduction et la thermochimie appliquée au fonctionnement d'une pile.
N.B. : le candidat attachera la plus grande importance à la clarté, à la précision et à la concision de la rédaction. Si un candidat est amené à repérer ce qui peut lui sembler être une erreur d'énoncé, il le signalera sur sa copie et devra poursuivre sa composition en expliquant les raisons des initiatives qu'il a été amené à prendre.
RAPPEL DES CONSIGNES
Utiliser uniquement un stylo noir ou bleu foncé non effaçable pour la rédaction de votre composition ; d'autres couleurs, excepté le vert, peuvent être utilisées, mais exclusivement pour les schémas et la mise en évidence des résultats.
Ne pas utiliser de correcteur.
Écrire le mot FIN à la fin de votre composition.
Les calculatrices sont autorisées
Le sujet comprend deux problèmes indépendants, le premier de Physique et le second de Chimie.
Les données et formules utiles à la résolution figurent en fin d'énoncé (page 16).
Le sujet remis aux candidates et candidats comprend un questionnaire (l'énoncé) et un cahier-réponses. La candidate ou le candidat devra porter l'ensemble de ses réponses sur le cahier- réponses, à l'exclusion de toute autre copie.
Les résultats numériques exprimés sans unité ou avec une unité fausse ne seront pas comptabilisés.
Les explications qualitatives des phénomènes interviennent dans la notation au même titre que les calculs.
Tout résultat fourni dans l'énoncé peut être admis et utilisé par la suite, même s'il n'a pas été démontré par le candidat ou la candidate.
PROBLÈME 1
Transmission d'énergie électrique sans fil
L'électricité de demain pourra-t-elle se passer de fils électriques? La nécessité actuelle de supprimer les fils et réduire l'encombrement, ou encore la multiplication des appareils électriques à faible consommation contribuent au développement des techniques et dispositifs de transmission d'énergie sans fil, inspirés des travaux pionniers de Nikola Tesla au début du XX ^e siècle. Les applications sont nombreuses et touchent divers domaines (voir figure 1) : de l'usage domestique (recharge d'appareils avec batteries, alimentation de petits appareils courants) au monde industriel (recharge de voitures électriques, applications diverses de la transmission de puissance, pour les trains par exemple), en passant par la médecine (apport d'énergie électrique aux implants, sans effectuer d'opérations chirurgicales lourdes).

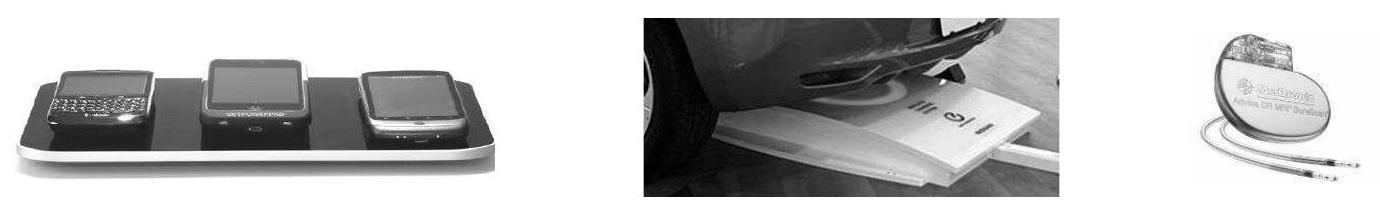

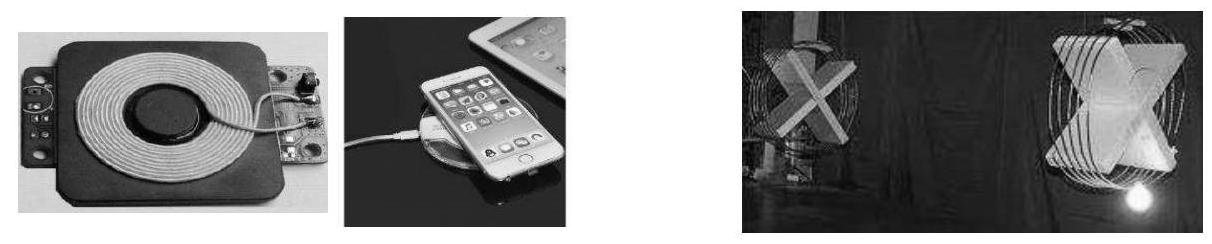

Figure 1 - Quelques applications de la transmission d'énergie sans fil, de gauche à droite : recharge de téléphone portable, recharge sans fil d'une voiture Nissan Leaf ^®, pacemaker.
Il existe aujourd'hui différents moyens de transmission de puissance sans fil. Citons notamment le couplage inductif non résonant en champ proche, le couplage inductif résonant en champ proche (voir figure 2 ) et le rayonnement en champ lointain (voir figure 3). Les caractéristiques, avantages et inconvénients de ces techniques sont donnés dans le tableau ci-après. Nous développerons dans cette partie certains aspects du couplage inductif, non résonant puis résonant.
Figure 2 - À gauche : couplage inductif non résonant en champ proche ; à droite : couplage inductif résonant en champ proche.

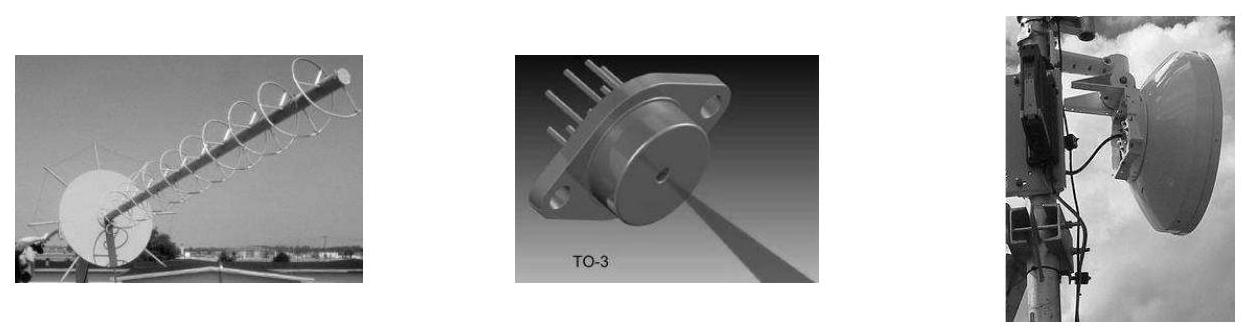

Figure 3 - Quelques dispositifs de rayonnement en champ lointain, de gauche à droite : antenne à forte directivité, diode laser, antenne micro-onde.
Mentionnons que le transfert de puissance sans fil par couplage résonant a été récemment mis en évidence par l'équipe de recherche dirigée par Marin Soljačić, au Massachusetts Institute of Technology (MIT), en réalisant une transmission de puissance de 60 W avec une distance de 2 m séparant les deux
bobinages, permettant d'allumer une ampoule (voir figure 2). Ces travaux performants ont donné lieu à une publication dans la revue Science en 2007. C'est à cette occasion que le terme «witricity», contraction de Wireless Electricity, est apparu.
Couplage non résonant
Couplage résonant
Rayonnement
Matériel nécessaire
bobines
bobines
antenne à grande directivité
Type de champ
magnétique
magnétique
électrique
Distance de transmission
faible
faible/moyenne
moyenne/grande
Puissance transmissible
faible
moyenne
moyenne/grande
Interactions avec le milieu
faible
faible
forte
Sécurité
élevée
élevée
potentiellement dangereux
Table 1 - Comparaison des différentes techniques.
COUPLAGE INDUCTIF NON RÉSONANT A / Étude des bobines utilisées
Pour établir un couplage inductif non résonant entre une bobine émettrice et une bobine réceptrice, on peut utiliser des solénoïdes ou des bobines «plates» 2D (voir figure 4).

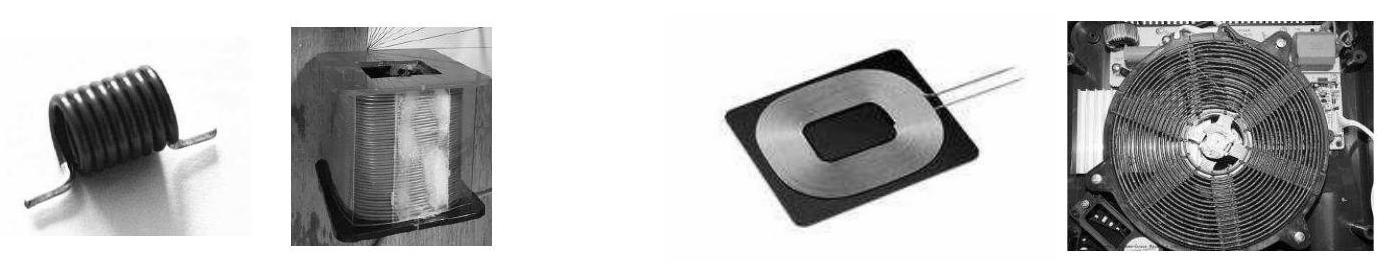

Figure 4 - Bobines utilisées.
Considérons tout d'abord le cas d'un solénoïde de longueur ℓ et d'axe de révolution Oz, comportant N spires circulaires jointives de rayon a, et parcourues par un courant d'intensité variable i(t). On fait l'hypothèse d'être dans le cadre de l'Approximation des Régimes Quasi Stationnaires (ARQS) : on calcule le champ magnétique créé par des courants variables i(t), comme en magnétostatique par le théorème d'Ampère.
A1. Rappeler les équations locales de Maxwell relatives au champ magnétique B⃗. Comment se simplifient-elles dans l'ARQS ?
A2. Dans le cadre de l'ARQS, indiquer comment on passe de l'équation locale concernée au théorème d'Ampère.
On suppose dans la suite le solénoïde «infini» et on cherche à exprimer le champ magnétique B⃗(M) en tout point M de l'espace, repéré par ses coordonnées cylindriques ( r, θ, z ). On admet que le champ magnétique est identiquement nul à l'extérieur du solénoïde.
A3. Sous quelle(s) condition(s) l'approximation d'un solénoïde «infini» vous semble-t-elle légitime?
A4. En invoquant des arguments de symétrie et d'invariance de la distribution de courants, déterminer la direction du champ B⃗(M), ainsi que la (ou les) coordonnée(s) dont dépend(ent) son module.
A5. En précisant le contour d'Ampère choisi, montrer tout d'abord que le champ magnétique est uniforme à l'intérieur du solénoïde. En choissant un second contour d'Ampère, déterminer le champ magnétique à l'intérieur du solénoïde en fonction de ℓ, N et i(t).
Intéressons-nous à présent au cas d'une bobine «plate», constituée (pour simplifier) de N spires circulaires identiques, d'axe de révolution Oz et de rayon a, placées dans le plan z = 0 et parcourues par un courant d'intensité i(t). On se place à nouveau dans le cadre de l'ARQS et on considère un point M de l'axe Oz, de cote z > 0.
A6. Préciser, en justifiant votre réponse, la direction du champ magnétique B⃗(M) au point M .
A7. Que dire du plan d'équation z = 0 d'un point de vue des courants? Qu'en déduire d'un point de vue du champ magnétique ? En déduire une relation simple entre B_z(− z) et B_z(z).
On donne l'expression du champ magnétique créé par la bobine «plate» au point M :
B_z(z) = (μ_0 Ni(t)a^2)/(2(z^2 + a^2)^(3/2)).
A8. Représenter l'allure de la fonction B_z(z). Exprimer le champ magnétique maximal B_(z, max), et déterminer à quelle distance z_(1/2) de la spire le champ magnétique vaut B_(z, max)/2, en fonction de a.
On donne sur la figure 5 les cartes de champ du solénoïde et de la bobine «plate», simulées à l'aide du logiciel FEMM (Finite Element Method Magnetics).

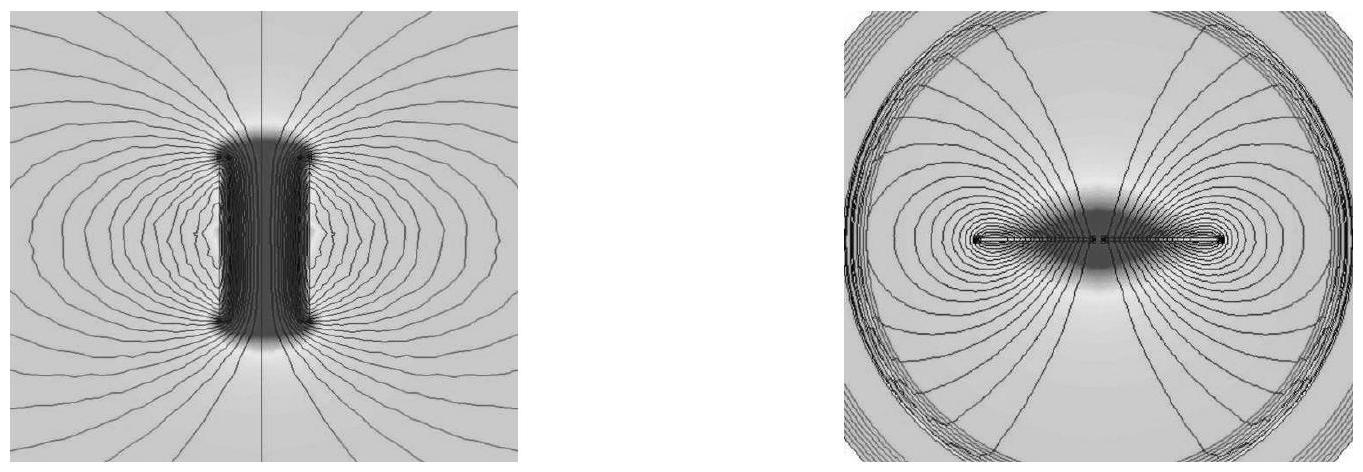

Figure 5 - Cartes de champ du solénoïde (à gauche) et de la bobine «plate» (à droite).
A9. Justifier les symétries et/ou antisymétries observées sur chacune de ces cartes de champ.
A10. Sur la carte de champ du solénoïde, on remarque que les lignes de champ se resserrent au sein du solénoïde et qu'elles y sont approximativement parallèles. Que peut-on déduire de ces observations topologiques? Quelle propriété, relative au flux du champ B⃗, permet de le confirmer?
B / Transfert de puissance : rendement de Yates
Modélisons à présent le transfert inductif de puissance entre deux bobines, comme celles représentées sur la figure 6.

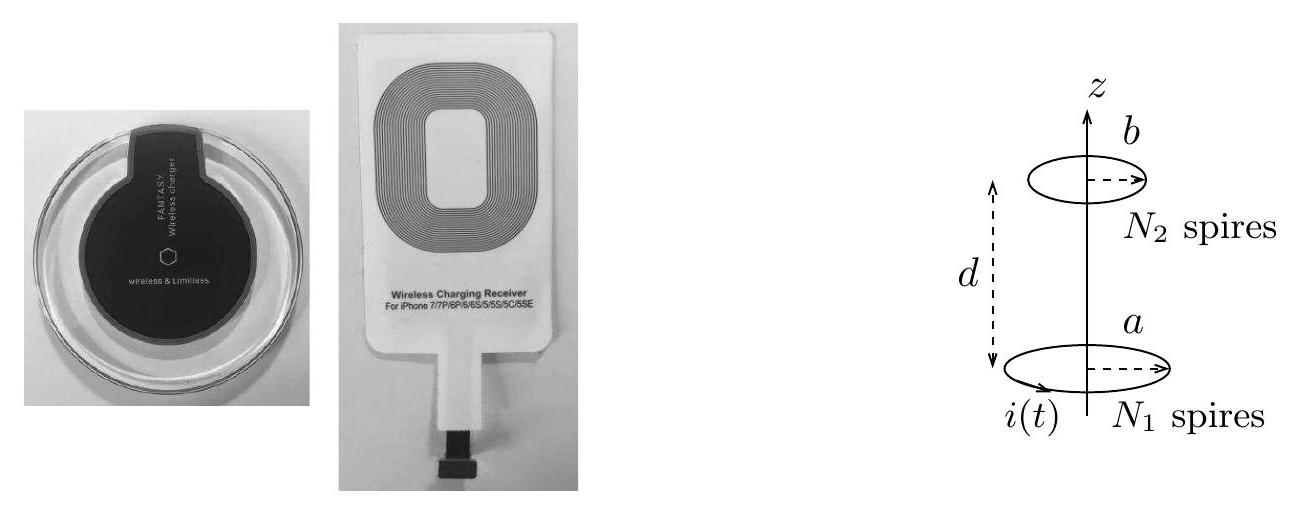

Figure 6 - À gauche : système de transmission classique (émetteur et récepteur) utilisé dans les chargeurs sans fil actuels. À droite : schéma et notations utilisées.
Une bobine émettrice «plate», de résistance électrique R_1 et d'inductance propre L_1, comportant N_1 spires circulaires de rayon a, est parcourue par un courant d'intensité :
i(t) = I_0 cos(ωt)
imposé par un générateur (non représenté sur la figure 6).
B1. Définir et exprimer la puissance instantanée reçue par la bobine émettrice de la part du générateur, notée P_(reçue), en fonction de L_1, R_1, de l'intensité i(t) et de sa dérivée di/dt. En déduire la moyenne temporelle de cette puissance ⟨P_(reçue)⟩ en fonction de R_1 et I_0.
Considérons également une bobine réceptrice «plate», de résistance électrique R_2, d'inductance propre L_2 et comportant N_2 spires circulaires de rayon b, située à une distance d de la bobine émettrice. On cherche à définir et exprimer le rendement de transfert de puissance entre les deux bobines, dans le cas d'un alignement parfait. On rappelle l'expression du champ magnétique créé par la bobine émettrice en un point M(z) de l'axe Oz :
B⃗ = (μ_0 N_1 i(t)a^2)/(2(z^2 + a^2)^(3/2))u⃗_z.
Pour simplifier, on suppose ce champ magnétique uniforme dans le plan de la bobine réceptrice.
B2. Exprimer le flux Φ du champ magnétique créé par la bobine émettrice à travers la bobine réceptrice, en fonction de i(t), a, b, d, N_1 et N_2.
B3. Le courant i(t) étant variable, il apparaît une force électromotrice (fem) e(t) aux bornes de la bobine réceptrice. Quel phénomène est ainsi mis en évidence ? Donner l'équation locale de Maxwell à l'origine de celui-ci.
B4. Après avoir nommé la loi utilisée, exprimer la fem e(t) en fonction de I_0, ω, t, a, b, d, N_1 et N_2. On négligera le flux magnétique propre du circuit récepteur devant le flux extérieur.
B5. En négligeant l'inductance propre L_2 de la bobine réceptrice, en déduire la puissance reçue par cette dernière de la part de la bobine émettrice, notée P_(géné), puis sa moyenne temporelle ⟨P_(géné)⟩ en fonction de I_0, ω, a, b, d, N_1, N_2 et R_2.
On définit le rendement de transmission de puissance par le quotient :
η = (⟨P_(géné)⟩)/(⟨P_(reçue)⟩).
B6. Montrer que le rendement peut se mettre sous la forme :
avec k un coefficient sans dimension à expliciter. Ce résultat constitue la loi de Yates.
C/Modélisation du couplage : inductance mutuelle
On propose dans cette sous-partie une modélisation plus générale du couplage magnétique, s'affranchissant des hypothèses faites dans la sous-partie précédente. Le couplage est quantifié par l'inductance mutuelle M entre les deux bobines, d'inductances propres respectives L_1 et L_2 (voir figure 7).

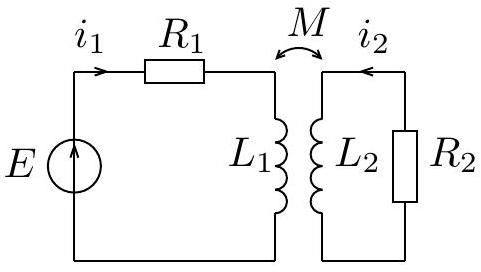

Figure 7 - Circuits couplés par mutuelle inductance.
C1. Rappeler la définition de M, ainsi que sa dimension.
C2. En appliquant la loi des mailles dans chacun des deux circuits, établir le système d'équations électriques couplées vérifiées par les intensités i_1(t) et i_2(t).
C3. Montrer que ce système d'équations conduit au bilan de puissance
Ei_1 = R_1 i_1^2 + R_2 i_2^2 + (dE_(mag))/(dt)
avec E_(mag) une quantité à exprimer en fonction de L_1, L_2, M, i_1 et i_2. Interpréter ce bilan. C4. On pose la variable adimensionnée x = i_1/i_2. Mettre E_(mag) sous la forme _–
E_(mag) = 1/2i_2^2 P(x)
où P(x) est un polynôme d'ordre 2 que l'on explicitera.
C5. En admettant que E_(mag) est une quantité positive, montrer que l'inductance mutuelle vérifie une inégalité de la forme M ≤ M_(max). Exprimer son majorant M_(max) en fonction de L_1 et L_2.
C6. Connaissez-vous d'autres applications de tels circuits couplés par mutuelle induction dans les domaines de l'industrie et de la vie courante ? Deux applications détaillées sont attendues.
D / Résultats expérimentaux

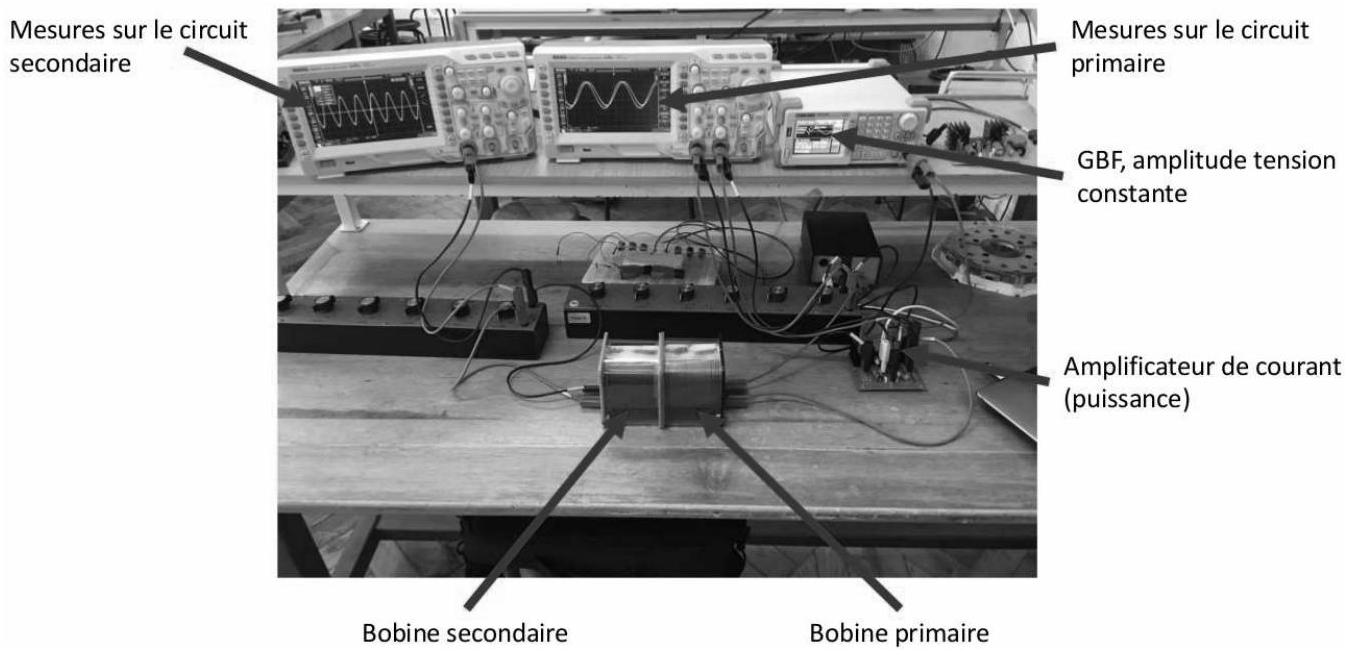

Figure 8 - Photographie légendée du montage expérimental.
On cherche à tester expérimentalement, à partir de matériel usuel de travaux pratiques (voir figure 8), la prédiction théorique de Yates obtenue à la question B6_– :
Un générateur basse fréquence (GBF), délivrant un signal sinusoïdal de fréquence f, alimente un circuit composé d'une bobine émettrice d'inductance L = 0, 86mH, dite «bobine primaire», et d'une résistance. Un amplificateur de courant permet d'augmenter la puissance fournie à la bobine émettrice. On place à une distance d de la bobine émettrice une bobine réceptrice identique, dite «bobine secondaire », mise en série avec une résistance. Deux oscilloscopes permettent de mesurer les puissances moyennes reçues par les bobines émettrice et réceptrice. Les bobines étant accolées, on étudie tout d'abord la variation du rendement η avec la fréquence f imposée par le GBF, tous les autres paramètres demeurant constants (voir figure 9).

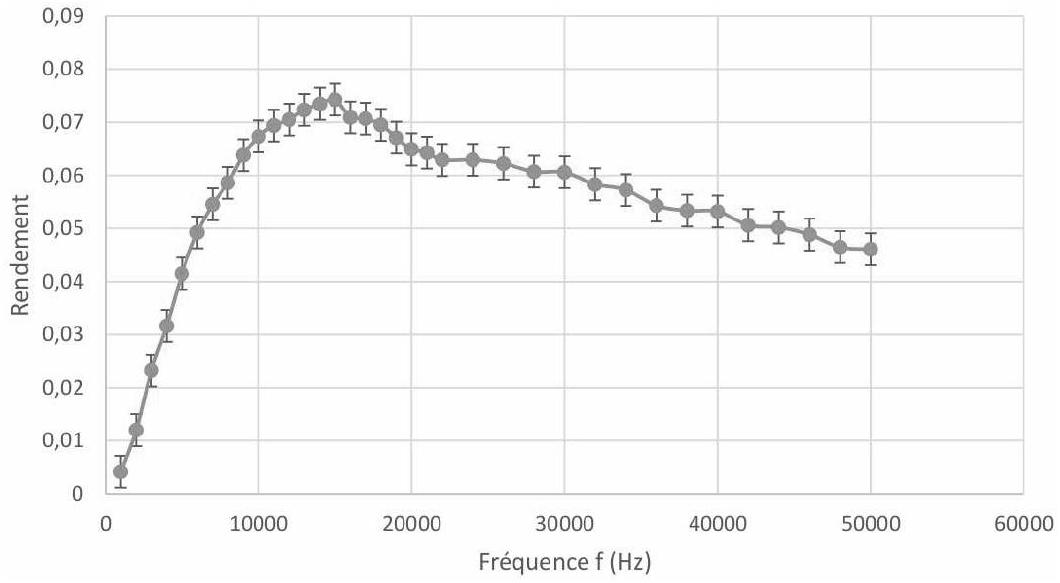

Figure 9 - Évolution du rendement en fonction de la fréquence.
D1. Estimer le rendement expérimental maximal η_(max), ainsi que la fréquence f_(max) à laquelle celui-ci est atteint.
D2. Quel comportement en fréquence pouvait-on prévoir par la loi théorique de Yates ? Ce comportement est-il vérifié expérimentalement? On pourra distinguer le cas des basses et hautes fréquences.
En réalité, chaque bobine souffre d'effets capacitifs associés aux différents matériaux isolants séparant les spires. On propose de déterminer un ordre de grandeur de cette capacité parasite C_p.
D3. Rappeler l'expression de la pulsation propre ω_0 d'un oscillateur électronique LC en fonction de L et C.
D4. En supposant que le rendement soit maximal pour la pulsation ω_0, en déduire la valeur de C_p.
On cherche ensuite à sonder expérimentalement l'influence d'un désalignement des bobines sur le rendement. Les résultats sont présentés sur la figure 10 .

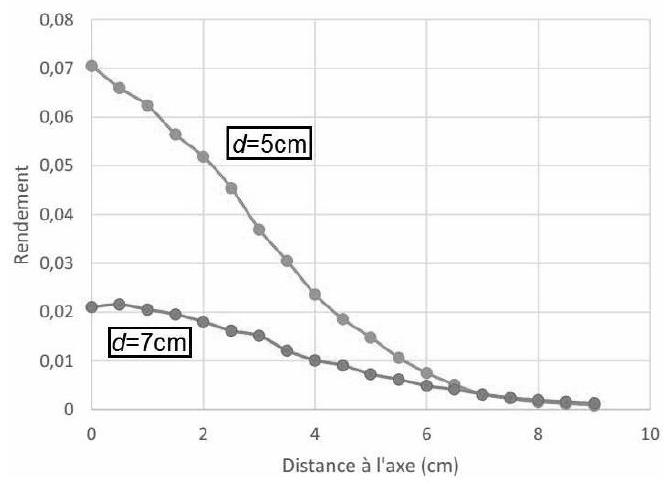

Figure 10 - Évolution du rendement en fonction du désalignement entre les bobines. Chaque série de mesures est effectuée à écartement longitudinal entre bobines d fixé.
D5. Interpréter l'évolution observée. Justifier qualitativement que l'effondrement du rendement soit plus important lorsque d est petit.
On sonde enfin l'influence de l'orientation relative des bobines sur le rendement. Les résultats sont reportés sur la figure 11.

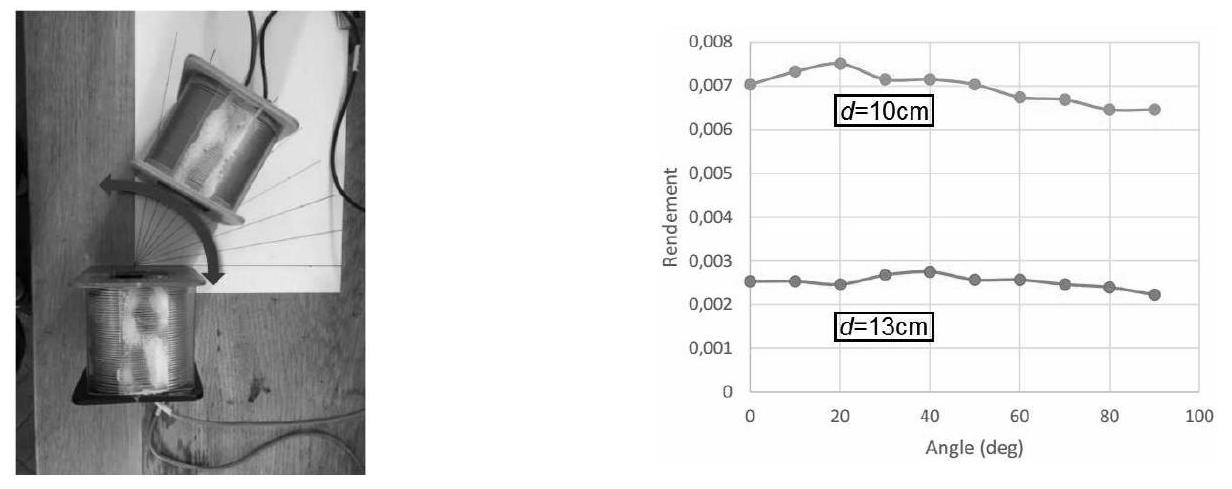

Figure 11 - Évolution du rendement en fonction de l'angle entre les bobines.
D6. Commenter les résultats obtenus. Proposer une justification qualitative, en lien avec les cartes de champ représentées sur la figure 5, permettant de comprendre le contraste avec les résultats obtenus à la question D5_–.
COUPLAGE INDUCTIF RÉSONANT
E / Fonction de transfert
Pour observer un couplage inductif résonant, ajoutons au montage de la sous-partie C des condensateurs identiques de capacité C dans les circuits primaire et secondaire. On définit le coefficient de couplage k = M/M_(max) entre les deux circuits, M représentant l'inductance mutuelle. Du point de vue des calculs, les circuits couplés sont équivalents au circuit représenté sur la figure 12.

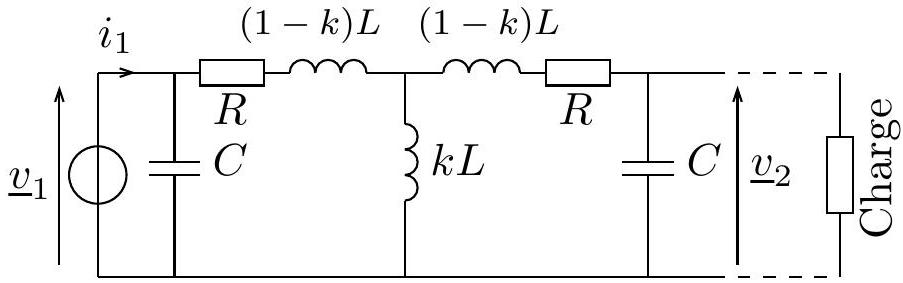

Figure 12 - Circuit électrique équivalent ramené au primaire.
On fournit ci-dessous sa fonction de transfert en sortie ouverte :
où ω désigne la pulsation. On donne les valeurs numériques des composants : R = 10Ω, L = 0, 86mH, C = 30nF. Rappelons que j^2 = − 1.
E1. Dans la limite où les bobines primaire et secondaire sont infiniment éloignées, quelle valeur attend-on pour le coefficient k ? Qu'en déduire concernant la tension v_–_2 aux bornes du circuit secondaire, d'après la fonction de transfert? Vérifier cette valeur en analysant le circuit équivalent.
E2. Donner le schéma équivalent du circuit aux basses fréquences, et en déduire la valeur asymptotique de v_–_2. Est-ce cohérent avec l'expression de H_– ?
En utilisant l'expression de la fonction de transfert, on trace, pour une valeur de k arbitraire, le diagramme de Bode de ce système représentant l'évolution du gain en décibels G_(dB) = 20log|H_–| en fonction de la fréquence f (voir figure 13).
E3. Interpréter les comportements aux basses fréquences et hautes fréquences, en comparant les pentes des asymptotes (en dB /décade) mesurées sur le diagramme de Bode et celles déduites de l'expression de H_–.
Dans le cadre des hypothèses k≪1 et R≪Lω satisfaites expérimentalement (on les vérifiera dans la sous-partie suivante), on peut montrer que la fonction de transfert est approchée par :
H_– ≃ k/(1 + jωRC − ω^2 LC).
E4. Mettre la fonction de transfert simplifiée sous la forme canonique suivante :
H_– = (H_0)/(1 + j/Q(ω/(ω_0)) − (ω/(ω_0))^2)
et identifier les paramètres H_0, Q et ω_0 en fonction de k, R, L et C.

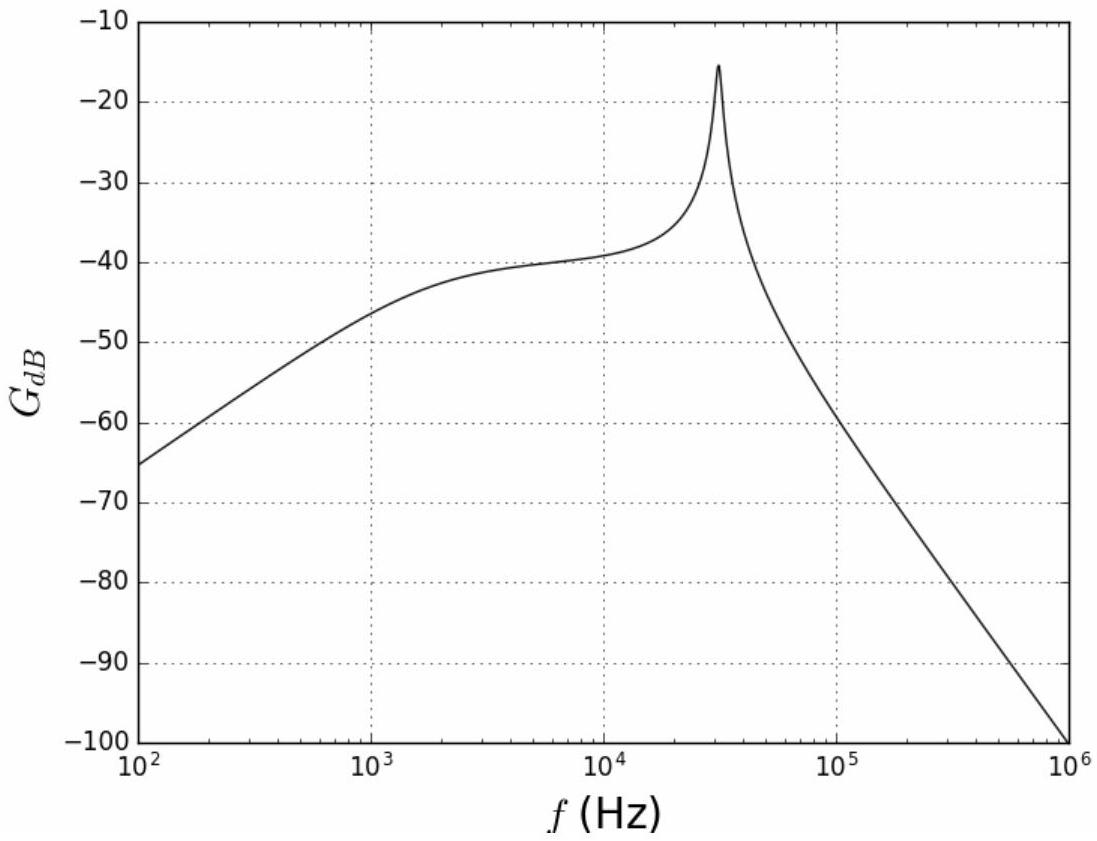

Figure 13 - Diagramme de Bode en gain, obtenu pour k = 0, 01.
E5. Déterminer l'expression de la fréquence de résonance du système f_r en fonction des paramètres du circuit puis la calculer numériquement. Commenter.
E6. La fréquence de résonance f_r dépend-elle de k ? Expliquer en quoi ce résultat est particulièrement intéressant, dans l'objectif d'un fonctionnement à récepteur mobile.
F / Résultats expérimentaux

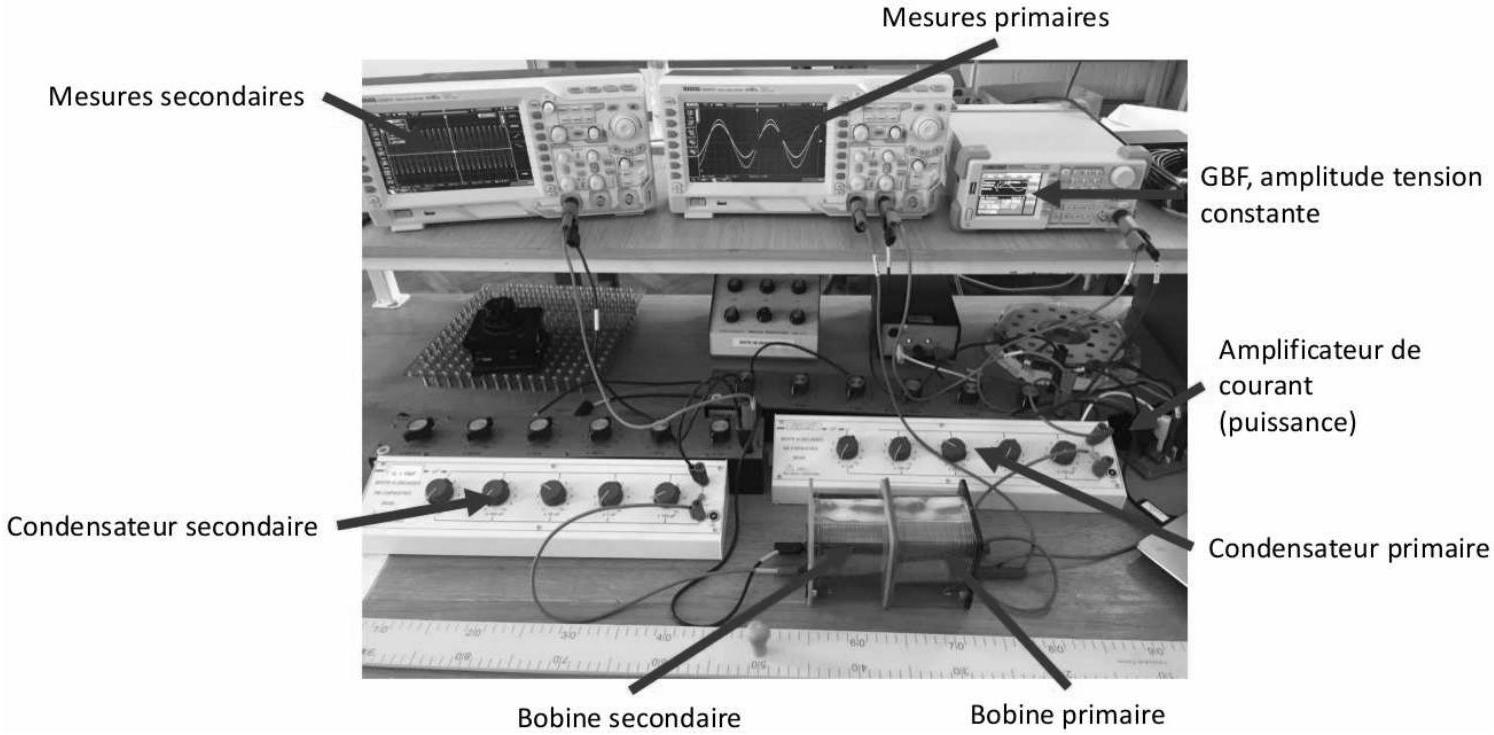

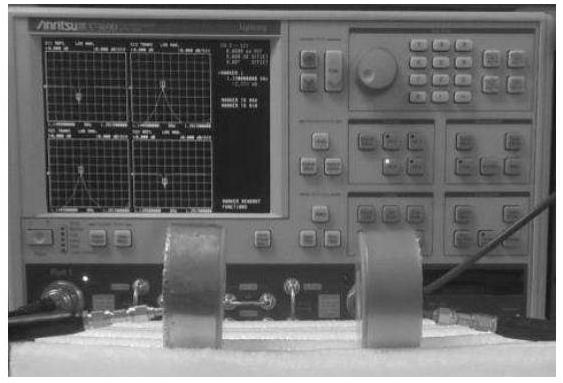

Figure 14 - Photographie légendée du montage expérimental.
On met en œuvre le montage de la figure 14 en choisissant les valeurs des composants suivantes : R = 10Ω, L = 0, 86mH, C = 30nF, puis on trace son diagramme de Bode en gain (voir figure 15). Celui-ci fait nettement apparaître un phénomène de résonance.

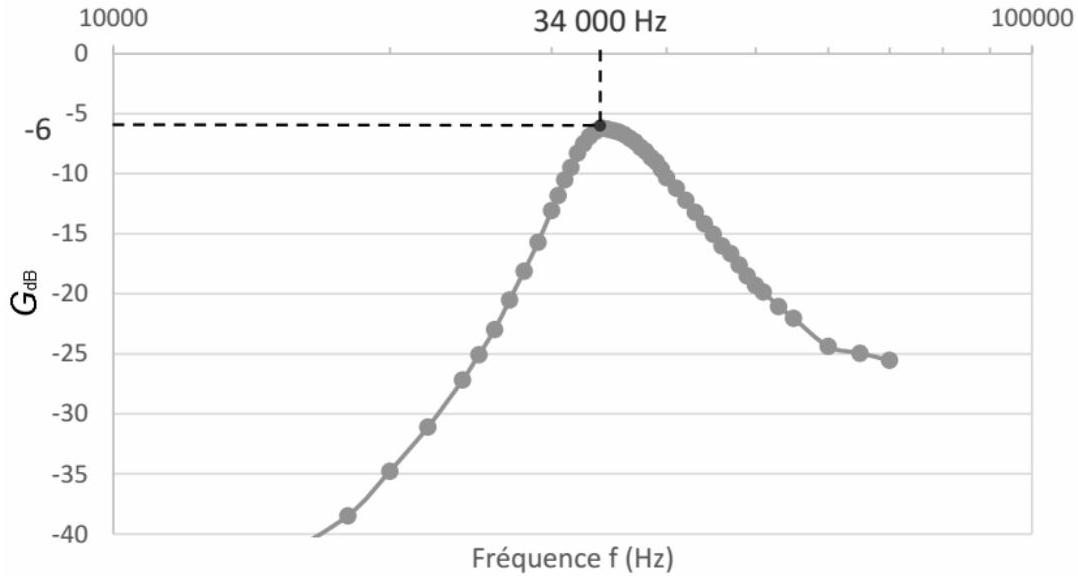

Figure 15 - Diagramme de Bode en gain expérimental : évolution du gain en décibels en fonction de la fréquence.
F1. Comparer la fréquence de résonance expérimentale à la prédiction théorique de la question E5.
Le rendement de la transmission de puissance est essentiellement fixé par deux paramètres : le coefficient de couplage k entre les circuits primaire et secondaire, ainsi que le facteur de qualité Q des oscillateurs RLC couplés.
F2. En analysant le diagramme de Bode en gain expérimental, déterminer la valeur de k.
L'hypothèse k≪1 faite dans la sous-partie précédente est-elle validée?
F3. En détaillant votre méthode, estimer la valeur du facteur de qualité Q et la comparer à son expression obtenue à la question E4_–.

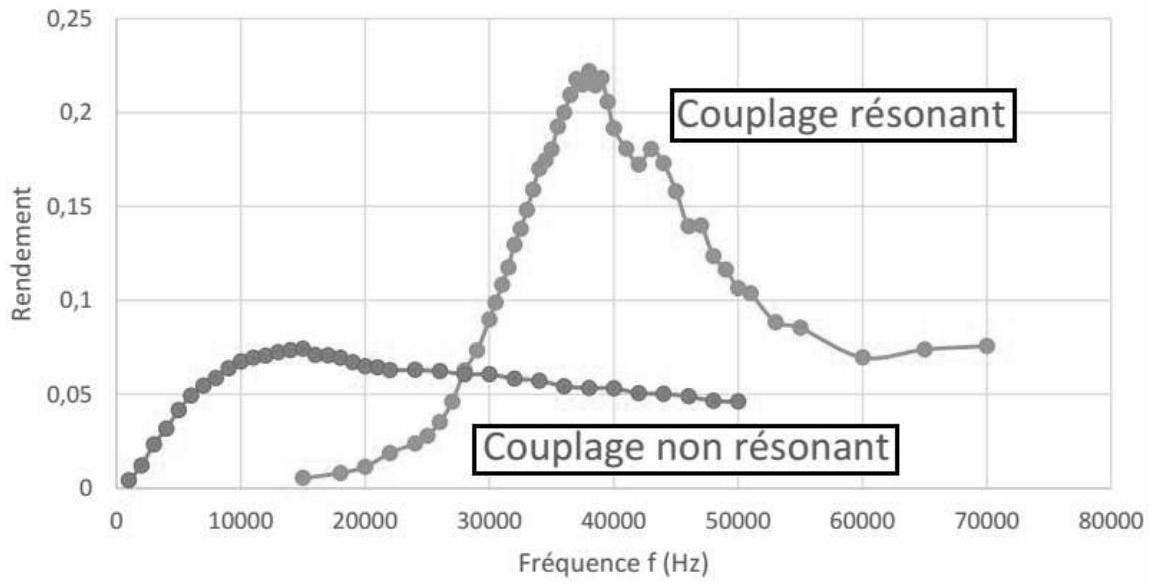

La figure 16 représente les évolutions comparées du rendement de la transmission de puissance en fonction de la fréquence, pour le couplage non résonant et le couplage résonant.
Figure 16 - Évolution du rendement en fonction de la fréquence.
F4. Estimer le rendement maximal η_(max)^′ en couplage résonant; commenter.
F5. Le choix de la fréquence de travail vous semble-t-il déterminant dans le cadre du couplage inductif résonant? Comment choisir les valeurs de R, L et C pour optimiser la transmission de puissance?
F6. Afin d'accroître encore le couplage, on trouve dans la littérature d'autres systèmes constitués de plusieurs résonateurs (voir figure 17) ou d'un noyau ferromagnétique (non approprié dans le cas d'un récepteur mobile). Quel pourrait être l'intérêt de tels dispositifs?

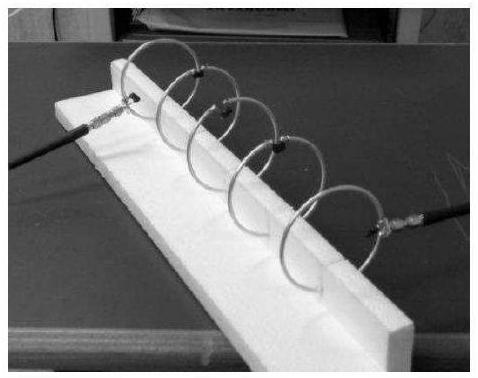

Figure 17 - À gauche : association de cinq résonateurs en ligne (ou répéteurs); à droite : résonateurs diélectriques céramiques de permittivité élevée.
G / Travaux de recherche
Comme montré dans la sous-partie précédente, le rendement de puissance est d'autant meilleur que la résistance électrique des circuits est petite, pour des valeurs de L et C fixées.
Dans les travaux de Marin Soljačić parus en 2007 et évoqués en introduction, les bobines sont constituées d'un fil de cuivre de longueur totale ℓ et de rayon a = 3 mm, enroulé selon une hélice de n = 5, 25 tours, de rayon r = 30 cm et de hauteur h = 20 cm, comme le montre la figure 2 (photographie de droite). On note σ la conductivité électrique du cuivre. La fréquence de résonance mesurée vaut 9, 90MHz. On trouve dans la publication une expression théorique de la résistance ohmique R_0 des bobines en fonction des grandeurs σ, ℓ, a, et de façon plus surprenante de la pulsation ω :
R_0 = √((μ_0 ω)/(2σ))ℓ/(4πa)
G1. Estimer numériquement la longueur totale ℓ du fil de cuivre, puis sa résistance électrique R_0 à la résonance.
G2. Quel effet est responsable de la dépendance de R_0 avec ω ? Proposer une modélisation simple permettant de retrouver, aux facteurs numériques près, l'expression de R_0.
G3. En comparant le rayon a à une distance caractéristique du phénomène, justifier que l'effet invoqué à la question précédente doive être pris en compte à la fréquence donnée.
Partant de cette expression de R_0, le facteur de qualité théorique Q des circuits est estimé à 2500 , alors que la valeur mesurée est seulement de Q = 950 ± 50. Les auteurs de l'article pensent que cet écart est principalement dû à l'effet d'une fine couche d'oxyde de cuivre faiblement conducteur, déposée sur la surface du fil de cuivre.
G4. Montrer que cette explication semble cohérente avec le raisonnement développé aux questions précédentes.
Pour décrire le phénomène de résonance dans le fil, les auteurs considèrent un profil de courant de la forme
i(x, t) = I_0 cos((πx)/ℓ)cos(ωt)
où x désigne l'abscisse curviligne le long du fil, compris entre les positions − ℓ/2 et ℓ/2.
G5. Commenter la forme de i(x, t) en dressant une analogie avec un autre système. Combien de nœud(s) et ventre(s) de courant comporte le mode proposé ?
G6. Ce profil de courant i(x, t) est couplé à un profil de densité linéique de charge λ(x, t) au sein du fil. En appliquant soigneusement un bilan de charge à un fin tronçon de fil d'épaisseur dx entre les instants t et t + dt, déterminer λ(x, t) ainsi que son amplitude maximale λ_0. Quel déphasage temporel existe-t-il entre les profils de courant et de densité linéique de charge?
G7. Le profil λ(x, t) peut être vu comme la superposition des oscillations d'une charge globale q_0(t) dans la première moitié du fil (x ∈ [ − ℓ/2, 0]) et d'une charge opposée − q_0(t) dans la seconde moitié (x ∈ [0, ℓ/2]). Déterminer leur amplitude commune q_0 en fonction de λ_0 et ℓ.
G8. Cette approche en mode sinusoïdal résonant relève-t-elle de l'ARQS ? Proposer un critère numérique permettant de confirmer votre réponse.
PROBLÈME 2
Chimie des batteries lithium-ion
Aujourd'hui, la plupart des équipements électroniques nomades (ordinateurs, téléphones portables, appareils photo...) sont équipés de batteries lithium-ion, mises en lumière à l'occasion de l'attribution du Prix Nobel de chimie en octobre 2019.
Les premières batteries au lithium utilisaient ce métal sous forme solide. Le problème avec cette technologie est la formation d'excroissances de lithium, appelées dendrites, qui entraînent une dégradation de l'isolation entre l'anode et la cathode, pouvant aller jusqu'à l'apparition de courts-circuits donc de surchauffes, voire d'explosions.
Utiliser le lithium sous forme d'ions, s'intercalant au sein d'électrodes constituées d'autres matériaux, a été l'idée fondatrice de la grande famille des batteries lithium-ion au début des années 1990.
H / Équation-bilan de fonctionnement
Le numéro atomique du lithium est Z = 3.
H1. Où se situe-t-il dans la classification périodique des éléments chimiques? Justifier grâce à sa structure électronique.
H2. L'ion lithium le plus stable est Li^+; justifier.
La batterie lithium-ion fonctionne sur l'échange réversible d'ions lithium entre une électrode négative carbonée et une électrode positive constituée le plus souvent d'un oxyde de métal de transition. Dans le cas du cobalt Co , l'oxyde a pour formule CoO_2.
Lors de la charge de la batterie, la réaction électrochimique qui se produit à l'électrode négative est la réduction des ions lithium, s'accompagnant de l'insertion d'un atome de lithium dans la structure graphite de formule C_6.
H3. Écrire la demi-équation rédox de réduction des ions lithium, puis l'équation traduisant l'insertion de l'atome de lithium dans la structure carbonée.
H4. En déduire la demi-équation rédox qui a lieu à l'électrode négative.
Dans les deux questions qui suivent, on fait l'hypothèse que les atomes de carbone constituant cette électrode s'organisent selon une structure cubique à faces centrées (cfc).
H5. Identifier sur un schéma soigné les sites octaédriques de cette structure et calculer leur habitabilité maximale.
H6. Est-ce alors possible de former un alliage d'insertion avec le lithium? Justifier numériquement et conclure.
À l'électrode positive, des ions lithium se désinsèrent d'un cristal d'oxyde de cobalt lithié de formule LiCoO_2, formant ainsi le cristal d'oxyde de cobalt CoO_2.
H7. De la même manière que pour l'électrode négative, écrire la demi-équation rédox ayant lieu à l'électrode positive.
H8. Finalement, écrire l'équation rédox traduisant le fonctionnement de la batterie.
I / Masse de la batterie
La question H8 a permis de mettre en évidence l'échange d'un électron entre les deux couples rédox en présence.
I1. Déterminer la charge électrique maximale Q_(max), en Coulomb, transférée par gramme d'ions lithium.
I2. En vous aidant des données, déterminer la masse d'ions lithium dans une batterie de téléphone portable.
13. Quel problème écologique cela peut-il soulever?
I4. Déterminer, en W.h, l'énergie de la batterie d'un téléphone portable à 25^∘C.
I5. En déduire la masse de la batterie. Ce résultat vous semble-t-il plausible ?
J / Rendement
On étudie la décharge de la batterie : le dispositif se comporte comme une pile.
J1. Déterminer l'enthalpie libre standard Δ_r G^∘(25^∘C) de la réaction de décharge de la batterie à 25^∘C.
J2. Déduire de la figure 18 donnant l'évolution de la tension à vide E de la pile en fonction de la température, l'entropie standard de réaction Δ_r S^∘.

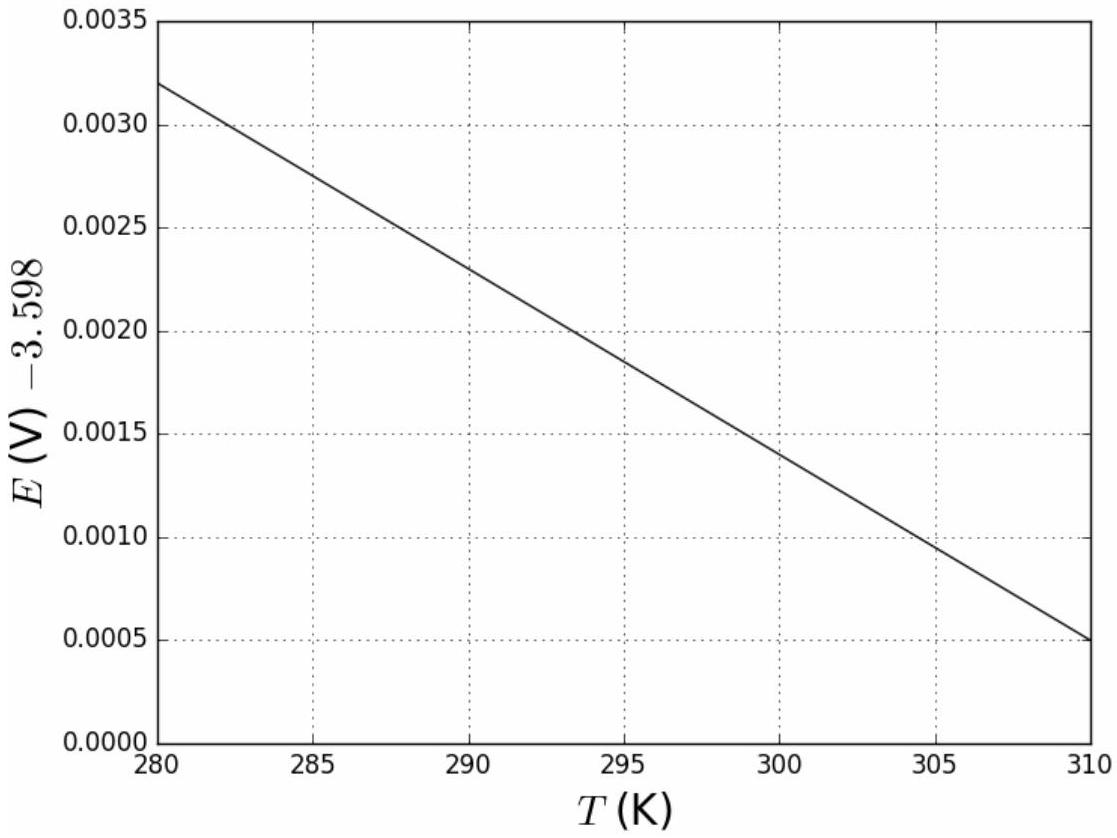

Figure 18 - Variation de la fem de la pile Li-ion avec la température. La fem à une température donnée est obtenue en ajoutant + 3, 598 V à la valeur lue sur l'axe des ordonnées.
J3. Déterminer l'enthalpie standard Δ_r H^∘ de la réaction de décharge.
On définit le rendement de la pile par le rapport du travail électrique sur l'énergie chimique.
J4. Déterminer la valeur du rendement pour la pile lithium-ion.
K / Caractéristiques de l'électrolyte
L'électrolyte de la pile Li-ion est un liquide qui baigne l'espace inter-électrodes. C'est un solvant organique contenant des sels fluorés de lithium. Hautement inflammable et toxique, il a surtout l'inconvénient d'être instable. Qu'un échauffement le porte au-delà de 100^∘C et voilà qu'y démarre une cascade de réactions chimiques exothermiques. Généralement, l'électrolyte est le sel LiPF_6 dissous dans un solvant organique aprotique car le lithium est détruit par tout solvant protique.
K1. Qu'est-ce qu'un solvant protique? Donner un exemple.
Certaines personnes proposent de frotter la batterie pendant plusieurs minutes entre leurs mains pour la recharger.
K2. Énoncer la loi d'Arrhenius de la cinétique chimique. Définir les différents termes qui y apparaissent, en précisant leurs unités.
K3. Que pensez-vous de la méthode proposée en termes de cinétique chimique?
K4. Que pensez-vous de cette méthode en termes de thermochimie, sachant que la réaction de décharge de la batterie est exothermique?
Données
Célérité de la lumière dans le vide : c = 3, 0 ⋅ 10^8 m.s^(− 1).
Permittivité diélectrique du vide : ε_0 = 8, 9 ⋅ 10^(− 12) F.m^(− 1).
Perméabilité magnétique du vide : μ_0 = 4π ⋅ 10^(− 7)H ⋅ m^(− 1).
Conductivité du cuivre : σ = 5, 9 ⋅ 10^7 Ω^(− 1) ⋅ m^(− 1).
Épaisseur de peau : δ = √(2/(μ_0 σω)) ( ω : pulsation).
Constante de Faraday : F = 96500C_(.mol^(− 1))^(− 1).
Nombre d'Avogadro : N_a = 6, 02 ⋅ 10^(23) mol^(− 1).
Masse molaire du lithium : M = 6, 941 g.mol^(− 1).
Rayon de l'atome de lithium : R_(Li) = 145pm.
Rayon ionique du lithium : R_(Li^+) = 76pm.
Rayon de l'atome de carbone : R_C = 70pm.
Caractéristiques de la batterie Li-ion d'un téléphone portable usuel :
Capacité : Cap = 2675 mA.h.
Énergie massique : E_(massique) = 200 W.h/kg de batterie.
Tension à vide à 25^∘C : E = 3, 6 V.
FIN
Questions fréquentes
4 questions
Sur quels chapitres porte le sujet de physique-chimie E3A PSI 2020 ?
Afficher ou masquer la section
Sur quels chapitres porte le sujet de physique-chimie E3A PSI 2020 ?
+
Le sujet porte sur l'électromagnétisme et l'induction (couplage inductif résonant et non résonant, ARQS, effet de peau), l'électronique, ainsi que l'atomistique, la cristallographie et la thermochimie appliquées aux batteries lithium-ion.
Le sujet de physique-chimie E3A PSI 2020 est-il difficile ?
+
Le rapport indique que le sujet portait sur des notions souvent jugées difficiles par les étudiants (ARQS, induction, effet de peau, sites octaédriques, décharge d'une batterie) et que les copies étaient moins bonnes que les autres années.
Quelles erreurs le jury a-t-il le plus relevées sur ce sujet E3A physique-chimie PSI 2020 ?
+
Le jury relève une confusion entre symétrie du courant et du champ magnétique, une confusion entre inductance et induction, une confusion fréquente entre sites octaédriques et tétraédriques, et des résultats numériques aberrants non détectés par les candidats.
Ce sujet E3A PSI 2020 contient-il de la chimie des batteries ?
+
Oui, le second problème porte entièrement sur le principe de fonctionnement des batteries lithium-ion, avec des questions d'atomistique, de cristallographie, de réactions d'oxydoréduction et de thermochimie.
Pas de description pour le moment
Commentaires• E3A Physique Chimie PSI 2020
Connectez-vous pour participer aux discussions
Partagez vos avis, posez des questions et échangez avec la communauté
Même chapitre : Électrocinétique et électronique (+2)Centrale Physique Chimie 2 PSI 2025Centrale · 2025Corrigé
Même année, CCINPCCINP Physique Chimie PSI 2020CCINP · 2020Corrigé.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
