2 pages (recto-verso) d'instructions pour remplir le QCM,
1 page d'avertissement
5 pages de texte numérotées de 1 à 5 .
CALCULATRICE AUTORISÉE
ÉPREUVE DE PHYSIQUE
A LIRE TRÈS ATTENTIVEMENT
L'épreuve de physique de ce concours est un questionnaire à choix multiple qui sera corrigé automatiquement par une machine à lecture optique.
ATTENTION, IL NE VOUS EST DÉLIVRÉ QU'UN SEUL QCM
Vous devez coller dans la partie droite prévue à cet effet, l'étiquette correspondant à l'épreuve que vous passez, c'est-à-dire épreuve de physique (voir modèle ci-dessous).
POSITIONNEMENT DES ÉTIQUETTES
Pour permettre la lecture optique de l'étiquette, le trait vertical matérialisant l'axe de lecture du code à barres (en haut à droite de votre QCM) doit traverser la totalité des barres de ce code.
EXEMPLES:
2) Pour remplir ce QCM, vous devez utiliser un STYLO BILLE ou une POINTE FEUTRE de couleur NOIRE.
3) Utilisez le sujet comme brouillon et ne retranscrivez vos réponses qu'après vous être relu soigneusement.
4) Votre QCM ne doit pas être souillé, froissé, plié, écorné ou porter des inscriptions superflues, sous peine d'être rejeté par la machine et de ne pas être corrigé.
5) Cette épreuve comporte 36 questions, certaines, de numéros consécutifs, sont liées. La liste des questions est donnée au début du texte du sujet.
Chaque candidat devra choisir au plus 24 questions parmi les 36 proposées.
II est inutile de répondre à plus de 24 questions : la machine à lecture optique lira les réponses en séquence en partant de la ligne 1, et s'arrêtera de lire lorsqu'elle aura détecté des réponses à 24 questions, quelle que soit la valeur de ces réponses.
Chaque question comporte au plus deux réponses exactes.
Tournez la page S.V.P.
6) A chaque question numérotée entre 1 et 36 , correspond sur la feuille-réponses une ligne de cases qui porte le même numéro (les lignes de 37 à 100 sont neutralisées). Chaque ligne comporte 5 cases A, B, C, D, E.
Pour chaque ligne numérotée de 1 à 36 , vous vous trouvez en face de 4 possibilités :
soit vous décidez de ne pas traiter cette question, la ligne correspondante doit rester vierge.
soit vous jugez que la question comporte une seule bonne réponse, vous devez noircir l'une des cases A, B, C, D.
soit vous jugez que la question comporte deux réponses exactes, vous devez noircir deux des cases A, B, C, D et deux seulement.
soit vous jugez qu'aucune des réponses proposées A, B, C, D n'est bonne, vous devez alors noircir la case E.
En cas de réponse fausse, aucune pénalité ne sera appliquée.
7) EXEMPLES DE RÉPONSES
Exemple I: Question 1 :
Pour une mole de gaz réel :
A) lim_(P → 0)(PV) = RT, quelle que soit la nature du gaz.
B) PV = RT quelles que soient les conditions de pression et température.
C) Le rapport des chaleurs massiques dépend de l'atomicité.
D) L'énergie interne ne dépend que de la température.
Exemple II: Question 2:
Pour un conducteur ohmique de conductivité électrique σ, la forme locale de la loi d'OHM est:
A) j⃗ = (E⃗)/σ
B) j⃗ = σE⃗
C) E⃗ = σ^2 j⃗
D) j⃗ = σ^2 E⃗
Exemple III: Question 3 :
A) Le travail lors d'un cycle monotherme peut être négatif.
B) Une pompe à chaleur prélève de la chaleur à une source chaude et en restitue à la source froide.
C) Le rendement du cycle de CARNOT est 1 + (T_2)/(T_1).
D) Le phénomène de diffusion moléculaire est un phénomène réversible.
Vous marquerez sur la feuille réponse :
AVERTISSEMENT
Dans certaines questions, les candidats doivent choisir entre plusieurs valeurs numériques. Nous attirons leur attention sur les points suivants :
1- Les résultats sont arrondis en respectant les règles habituelles (il est prudent d'éviter les arrondis - ou des arrondis peu précis - sur les résultats intermédiaires).
2 - Les valeurs fausses qui sont proposées sont suffisamment différentes de la valeur exacte pour que d'éventuelles différences d'arrondi n'entraînent aucune ambiguïté sur la réponse.

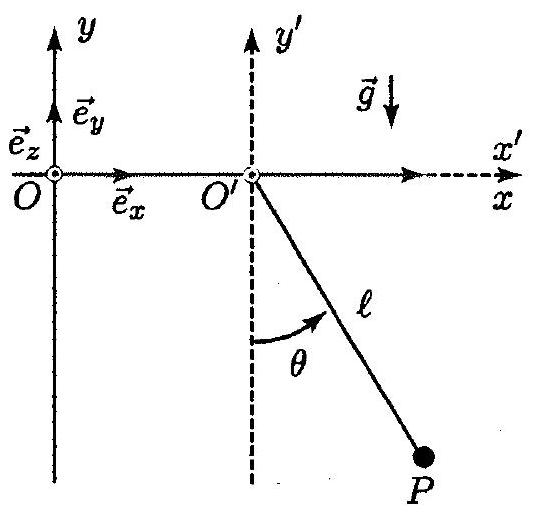

On désigne par R^′(O^′ x^′ y^′ z^′) un repère d'origine O^′ dont les axes orthogonaux O^′ x^′, O^′ y^′ et O^′ z^′ sont respectivement parallèles aux axes Ox, Oy et Oz d'un repère R(Oxyz) que l'on supposera galiléen. Un pendule simple est constitué d'un point matériel P de masse m, suspendu à l'origine O^′ de R^′ par un fil sans masse ni raideur et de longueur ℓ. On note θ l'angle que fait le fil, que l'on supposera constamment tendu, avec la verticale Oy de R (cf. figure ci-contre). Dans un premier temps, l'origine O^′ de R^′ reste fixe et confondue avec l'origine O de R.
Quelle doit être la longueur ℓ du fil pour que la période des petits mouvements du pendule soit T_0 = 1 s. On prendra pour norme de l'accélération de la pesanteur g⃗ = − ge⃗_y, la valeur g = 9, 8 ⋅ m ⋅ s^(− 2).
A) ℓ = 1, 141 m
B) ℓ = 0, 714 m
C) ℓ = 1, 312 m
D) ℓ = 0, 248 m
Le repère R^′ est maintenant animé d'un mouvement de translation rectiligne uniformément accéléré d'accélération constante a⃗ = ae⃗_x.
Calculer le moment M^(→−)_(O^′)(F⃗_(ie)) par rapport au point O^′ de la force d'inertie d'entraînement F⃗_(ie) qui s'applique au point P dans le référentiel R^′.
A) M^(→−)_(O^′)(F⃗_(ie)) = − mℓacosθe⃗_z
B) M^(→−)_(O^′)(F⃗_(ie)) = mℓa(cosθ − sinθ)e⃗_z
C) M^(→−)_(O^′)(F⃗_(ie)) = mℓa(cosθ + sinθ)e⃗_x
D) M^(→−)_(O^′)(F⃗_(ie)) = − mℓasinθe⃗_y
Calculer le moment M^(→−)_(O^′)(F⃗_(ic)) par rapport au point O^′ de la force d'inertie de Coriolis F⃗_(ic) qui s'applique au point P dans le référentiel R^′.
A) M^(→−)_(O^′)(F⃗_(ic)) = − mℓ^2 ae⃗_z
B) M^(→−)_(O^′)(F⃗_(ic)) = mℓ^2(d^2 θ)/(dt^2)e⃗_x
C) M^(→−)_(O^′)(F⃗_(ic)) = − mℓcosθ(dθ)/(dt)e⃗_z
D) M^(→−)_(O^′)(F⃗_(ic)) = 0→
Déduire du théorème du moment cinétique appliqué en O^′ dans R^′ au point matériel P l'équation différentielle à laquelle obéit l'angle θ.
A) (d^2 θ)/(dt^2) = g/ℓcosθ + a/ℓsinθ
B) (d^2 θ)/(dt^2) = − a/ℓcosθ + g/ℓsinθ
C) (d^2 θ)/(dt^2) = − a/ℓsinθ + g/ℓcosθ
D) (d^2 θ)/(dt^2) = − g/ℓsinθ − a/ℓcosθ
Déterminer la valeur θ_0 de l'angle θ correspondant à la position d'équilibre du pendule.
A) θ_0 = − arctana/g
B) θ_0 = arctana/g
C) θ_0 = arctang/a
D) θ_0 = − arctang/a
Exprimer la période T des petits mouvements autour de la position d'équilibre θ_0 en fonction de ℓ, a et g.
A) T = 2π√((ℓa)/(a^2 + g^2))
B) T = 2π√(ℓ/(√(a^2 + g^2)))
C) T = 2π√((ℓg)/(a^2 + g^2))
D) T = 2π√(ℓ/(a + g))
On désigne respectivement par f et f^′ les distances focales objet et image d'une lentille mince L de centre optique O et de foyers principaux objet F et image F^′. Un objet AB^– est disposé dans un plan de front de la lentille qui en donne une image A^′ B^′^–. Etablir la relation de conjugaison de Newton dans laquelle les positions sur l'axe
optique A et A^′ des plans de fronts contenant l'objet et l'image sont respectivement repérées par rappport aux foyers objet F et image F^′.
A) (FA^–)/(F^′ A^′^–) = f/(f^′)
B) (FA^–)/(F^′ A^′^–) = (f^′)/f
C) FA^– ⋅ F^′ A^′^– = − ff^′
D) FA^– ⋅ F^′ A^′^– = ff^′
Exprimer la relation de Newton donnant le grandissement transversal G_t = (A^′ B^′^–)/(AB^–) de la lentille en fonction de la position FA^– de l'objet par rapport au foyer objet F et de la distance focale image f^′.
A) G_t = (FA^–)/(f^′)
B) G_t = (f^′)/(FA^–)
C) G_t = − (f^′)/(FA^–)
D) G_t = − (FA^–)/(f^′)
Une lunette de Galilée destinée à observer les objets terrestres est constituée d'un objectif convergent assimilable à une lentille mince L_1 de centre optique O_1, de distance focale image f_1^′ = 25 cm et d'un oculaire divergent que l'on peut également assimiler à une lentille mince L_2 de centre optique O_2 et de distance focale image f_2^′ = − 5 cm. Les axes optiques des deux lentilles sont confondus et définissent l'axe optique de l'instrument.
Calculer numériquement la distance e = O_1 O_2 entre les centres optiques des lentilles pour que le système soit afocal, c'est-à-dire pour qu'un observateur dont l'œil est normal puisse voir en accomodant à l'infini l'image que donne la lunette d'un objet situé à l'infini.
A) e = 10 cm
B) e = 20 cm
C) e = 30 cm
D) e = 25 cm
Un rayon lumineux entre dans l'instrument en faisant un angle α_1 avec l'axe optique. Exprimer l'angle α_2 que fait avec l'axe optique, le rayon qui émerge de la lunette.
A) α_2 = − (f_1^′)/(f_1^′ + f_2^′)α_1
B) α_2 = (f_1^′ + f_2^′)/(f_2^′)α_1
C) α_2 = − (f_2^′)/(f_1^′)α_1
D) α_2 = − (f_1^′)/(f_2^′)α_1
On définit le grossissement G d'un instrument par le rapport G = α_i/α_o de l'angle α_i sous lequel un observateur voit un objet à travers l'instrument sur l'angle α_o sous lequel il voit le même objet à l'œil nu. Calculer le grossissement G de la lunette dans le cas de l'observation d'un objet à l'infini par un œil normal qui n'accomode pas.
A) G = 5
B) G = − 2
C) G = − 4
D) G = 6
La lunette étant toujours afocale, un objet de dimension AB^– est disposé dans le plan de front orthogonal à l'axe optique à une distance finie O_1 A^– de l'objectif de la lunette. L'objectif en donne une image intermédiaire A^′ B^′^– reprise par l'oculaire qui en donne une image définitive A^(′′)B^(′′)^– observable par un œil qui doit maintenant accomoder. Calculer dans ces conditions le grandissement transversal de la lunette défini par le rapport γ = A^(′′)B^(′′)^–/AB^–.
A) γ = − (f_2^′ + f_1^′)/(f_1^′)
В) γ = − (f_2^′)/(f_1^′ + f_2^′)
C) γ = − (f_2^′)/(f_1^′)
D) γ = − (f_1^′)/(f_2^′)

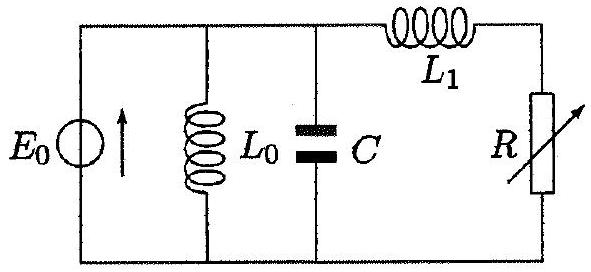

Le circuit représenté sur le schéma de la figure ci-contre est alimenté par une source de tension de force électromotrice sinusoïdale de pulsation ω = 100πrad^(− 1) s^(− 1) et de valeur efficace E_0 = 220 V. La résistance R est variable et L_0 = 1H.
Exprimer la puissance moyenne P calculée sur une période qui est
absorbée par la résistance R.
A) P = (RE_0^2)/(R^2 + L_0^2 ω^2)
B) P = (RE_0^2)/(R^2 + L_1^2 ω^2)
C) P = (RE_0^2)/(L_1^2 ω^2 + L_0^2 ω^2)
D) P = (RCωE_0^2)/(√(R^2 + L_0^2 ω^2))
Calculer la valeur R_0 de R pour laquelle la puissance P est maximale.
A) R_0 = (L_1 + L_0)ω
B) R_0 = (L_0)/(L_1 Cω)
C) R_0 = L_1 ω
D) R_0 = (L_1)/(L_0 Cω)
Calculer L_1 lorsque P a sa valeur maximale P_M sachant que R_0 = 12Ω.
A) L_1 = 7, 37.10^(− 2)H
B) L_1 = 3, 82.10^(− 2)H
C) L_1 = 1, 72.10^(− 1)H
D) L1 = 5, 15 ⋅ 10^(− 1)H
Calculer dans ces conditions la valeur maximale P_M de P.
A) P_M = 2017 W
B) P_M = 4810 W
C) P_M = 7340 W
D) P_M = 987 W
Pour une valeur R_1 de R(R_1 > R_0), la puissance délivrée par le générateur vaut P_1 = 1936 W. Calculer R_1 en adoptant désormais pour L_1 la valeur trouvée précédemment.
A) R_1 = 70Ω
B) R_1 = 45Ω
C) R_1 = 34Ω
D) R_1 = 16Ω
Calculer la valeur de C pour que, lorsque R = R_1, la tension aux bornes du générateur soit en phase avec le courant qu'il débite.
A) C = 38.10^(− 6) F
B) C = 106.10^(− 6) F
C) C = 340.10^(− 6) F
D) C = 507.10^(− 6) F
n moles d'un gaz parfait évoluent d'un état initial p_i, V_i, T_i vers un état final p_f, V_f, T_f. On désigne par γ = c_p/c_V le rapport des capacités thermiques molaires respectivement à pression et à volume constants. Exprimer la variation ΔU de son énergie interne.
A) ΔU = (p_i V_i − p_f V_f)/(nγ)
B) ΔU = 0
C) ΔU = (p_f V_f − p_i V_i)/(nR)
D) ΔU = (p_f V_f − p_i V_i)/(γ − 1)

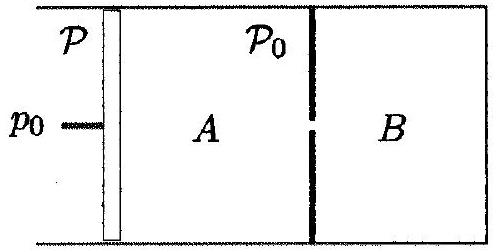

Un récipient cylindrique horizontal muni d'un piston mobile P qui peut coulisser sans frottement le long du cylindre est séparé en deux compartiments A et B par une paroi fixe P_0. L'ensemble constitué par le cylindre, le piston et les parois est adiabatique. Sur la face externe du piston s'exerce la pression atmosphérique p_0 que l'on suppose uniforme et constante.
Dans la situation initiale, le compartiment A de volume V_A
contient n moles d'un gaz parfait à la pression p_0, le compartiment B, de volume V_B est vide (pression négligeable).
On perce dans la paroi fixe P_0, un orifice suffisamment petit pour que le piston se déplace infiniment lentement. On suppose, dans un premier temps, que V_B est suffisamment petit pour que dans l'état d'équilibre final le piston n'arrive pas en butée sur P_0. Calculer le volume ΔV balayé par le piston lors de l'évolution du gaz vers l'état d'équilibre final caractérisé par le volume final V_(f1) de l'ensemble des deux compartiments.
A) ΔV = V_A + V_B − V_(f1)
B) ΔV = V_(f1) − V_A + V_B
C) ΔV = V_(f1) + V_A − V_B
D) ΔV = V_(f1) − V_B
21. - Calculer, en appliquant le premier principe de la thermodynamique, le volume final V_(f1) du gaz .
A) V_(f1) = V_A + (γ − 1)/γV_B
B) V_(f1) = V_B + (γ − 1)/γV_A
C) V_(f1) = V_B + γ/(γ − 1)V_A
D) V_(f1) = γV_A + (V_B)/(γ − 1)
22. - Calculer la température finale T_(f1) du gaz.
A) T_(f1) = (p_0)/(nR)(V_B + (γ − 1)/γV_A)
B) T_(f1) = (p_0)/(nR)(V_A + (γ − 1)/γV_B)
C) T_(f1) = (p_0)/(nR)(V_B + γ/(γ − 1)V_A)
D) T_(f1) = (p_0)/(nR)(γV_A + (V_B)/(γ − 1))
23. - Calculer la variation d'entropie ΔS_1 du gaz.
A) ΔS_1 = nγRln[1 + ((γ − 1)V_B)/(γV_A)]
B) ΔS_1 = (nγR)/(γ − 1)ln[1 + ((γ − 1)V_B)/(γV_A)]
C) ΔS_1 = (nγR)/(γ − 1)ln[1 + (γV_A)/((γ − 1)V_B)]
D) ΔS_1 = (nR)/γln[1 + (γV_A)/((γ − 1)V_B)]
24. - On suppose maintenant que V_B est suffisamment grand pour que dans l'état d'équilibre final le piston soit en butée sur P_0. Calculer la pression finale p_(f_2) du gaz.
A) p_(f2) = γp_0(V_B)/(V_A)
B) p_(f2) = (γ − 1)p_0(V_A)/(V_B)
C) p_(f2) = (p_0)/γ(V_B)/(V_A)
D) p_(f2) = γp_0(V_A)/(V_B)
25. - Calculer la température finale T_(f2) du gaz.
A) T_(f2) = (γp_0 V_A)/(nR)
В) T_(f2) = ((γ − 1)p_0 V_A)/(nR)
C) T_(f2) = (p_0 V_A)/(nγR)
D) T_(f2) = (p_0 V_B)/(n(γ − 1)R)
Une distribution de charges présentant une symétrie sphérique autour d'un point O crée en un point M quelconque de l'espace situé à une distance OM = r de O, un potentiel électrostatique de la forme :
V(r) = q/(4πε_0 r)exp(− r/a_0)
où a_0 et q sont des constantes positives.
26. - Quelle est la dimension de la constante a_0 ?
A) a_0 a la dimension d'un temps
B) a_0 a la dimension de l'inverse d'une longueur
C) a_0 a la dimension d'une longueur
D) a_0 a la dimension d'un potentiel
27. - Exprimer le champ électrique E⃗
A) E⃗ = q/(4πε_0)(r⃗)/(r^3)exp(− r/a_0)
B) E⃗ = q/(2πε_0)(r⃗)/(r^2)(2/(a_0) + 1/r)exp(− r/a_0)
C) E⃗ = q/(2πε_0)(r⃗)/(r^2)(1/(a_0) + 2/r)exp(− r/a_0)
D) E⃗ = q/(4πε_0)(r⃗)/(r^2)(1/(a_0) + 1/r)exp(− r/a_0)
28. - Calculer le flux sortant Φ(R) du champ électrique E⃗ à travers une sphère de rayon R centrée sur O.
A) Φ(R) = q/(4πε_0)(R/(a_0) + 2)exp(− R/a_0)
B) Φ(R) = q/(ε_0)(R/(a_0) + 1)exp(− R/a_0)
C) Φ(R) = q/(2πε_0)(R/(a_0) + 1)exp(− R/a_0)
D) Φ(R) = q/(4πε_0)exp(− R/a_0)
29. - Les limites Φ(0) et Φ(∞) du flux Φ quand R tend respectivement vers zéro et vers l'infini sont :
A) Φ(0) = q/(ε_0) et Φ(∞) = 0
B) Φ(0) = q/(2πε_0) et Φ(∞) = 0
C) Φ(0) = q/(4πε_0) et Φ(∞) = 0
D) Φ(0) = q/(2ε_0) et Φ(∞) = 0
30. - On en déduit que la distribution de charges qui crée ce potentiel est constituée :
A) d'une charge q placée en O et d'une charge − q répartie dans tout l'espace
B) d'une charge − q placée en O et d'une charge + q répartie dans tout l'espace
C) d'une charge − q répartie dans tout l'espace
D) d'une charge q placée en O et d'une charge 2q répartie dans tout l'espace
31. - Calculer le potentiel V_0(r) créé par la distribution de charge répartie dans tout l'espace.
A) V_0(r) = q/(4πε_0 r)
B) V_0(r) = − q/(ε_0 r)exp(− r/a_0)
C) V_0(r)) = q/(2πε_0 r)[exp(− r/a_0) + 1]
D) V_0(r) = q/(4πε_0 r)[exp(− r/a_0) − 1]

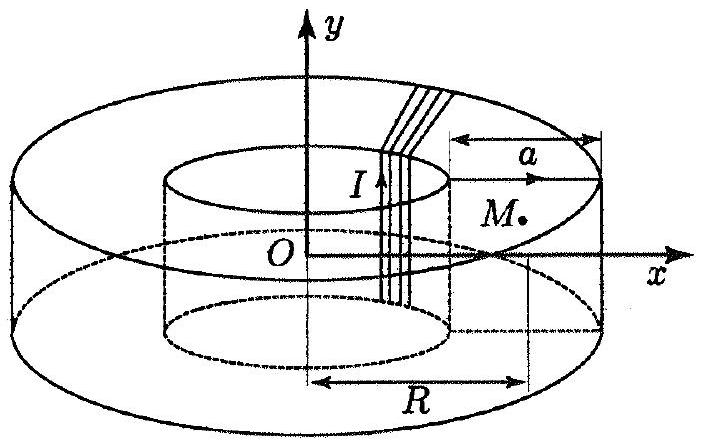

32. - Une bobine est constituée par un fil conducteur bobiné en spires jointives sur un tore circulaire à section carrée de côté a et de rayon moyen R (cf. figure ci-contre). On désigne par n le nombre total de spires et par I le courant qui les parcourt. Tout plan méridien du bobinage c'est-à-dire tout plan contenant 1'axe de révolution Oy est :
A) plan de symétrie de la distribution de courant
B) plan d'antisymétrie de la distribution de courant
C) plan d'antisymétrie du champ magnétique
D) plan de symétrie du champ magnétique
33. - Il en résulte que les lignes de champ du champ magnétique passant par un point quelconque M situé à l'intérieur de la bobine sont :
A) des cercles d'axe Oy
B) des cercles de centre O
C) des cercles dont le centre est le centre de la spire contenant M
D) des carrés dont l'un des sommets contient M
34. - Calculer la norme du champ magnétique qui règne en un point M(x, y) quelconque du plan xOy à l'intérieur du tore.
A) B = (μ_0 nI)/(2π√(x^2 + y^2))
B) B = (μ_0 nI)/(2πx)
C) B = (μ_0 nI)/(2πy)
D) B = (μ_0 nIx)/(2π√(x^2 + y^2))
35. - Calculer le flux φ du champ magnétique à travers la surface d'une spire dont la normale est orientée dans le sens du champ.
A) φ = (μ_0 nIa)/(2π)ln(2R + a)/(2R − a)
B) φ = (μ_0 nIa)/(2π)ln(R + a)/(R − a)
C) φ = (μ_0 nIa)/(2π)ln(R + 2a)/(2R − 2a)
D) φ = (μ_0 nIa)/(2π)lnR/a
36. - On désigne respectivement par B_(max) et B_(min) les valeurs maximum et minimum du champ magnétique à l'intérieur de la bobine. Calculer la valeur numérique du rapport a/R pour une variation relative du champ de 10% :
2(B_(max) − B_(min))/(B_(max) + B_(min)) = 10% :
A) a/R = 0, 100
B) a/R = 0, 050
C) a/R = 0, 075
D) a/R = 0, 200
