Les correcteurs accorderont une importance particulière à la rigueur des raisonnements et aux représentations graphiques demandées.
Ce sujet aborde le phénomène d'instabilité dans des systèmes dynamiques à deux degrés de liberté couplés. Il se compose de trois parties pouvant être largement traitées de manière indépendante. Dans la première partie, les effets de couplages passif et réactif sont étudiés dans le cas de circuits électriques. La seconde et la troisième partie ont pour objet l'étude des mouvements de la travée centrale d'un pont suspendu, en absence puis en présence d'un vent régulier.

1 Instabilités dans les systèmes dynamiques à deux degrés de liberté couplés : exemples électriques

1.1 Cas d'un couplage passif symétrique

On considère le circuit électrique couplé de la Figure 1.

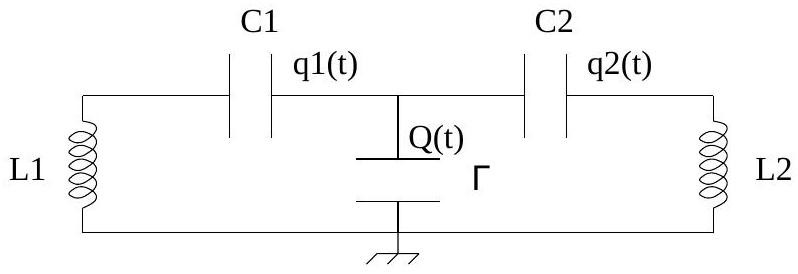

Fig. 1 - Schéma du circuit électrique couplé.
A l'instant initial, q_1(0) − q_2(0) + Q(0) = 0.
  1. Etablir les équations qui régissent la dynamique des charges q_1(t) et q_2(t) portées par les armatures droites des condensateurs C_1 et C_2.
On s'intéresse désormais aux modes propres d'oscillation, c'est à dire à des solutions complexes de la forme
q_1(t) = q_1(0)exp(pt) et q_2(t) = q_2(0)exp(pt).
  1. Montrer que les modes propres des circuits découplés, représentés sur la Figure 2, sont périodiques et donner les expressions des pulsations propres ω_1 et ω_2 associées.

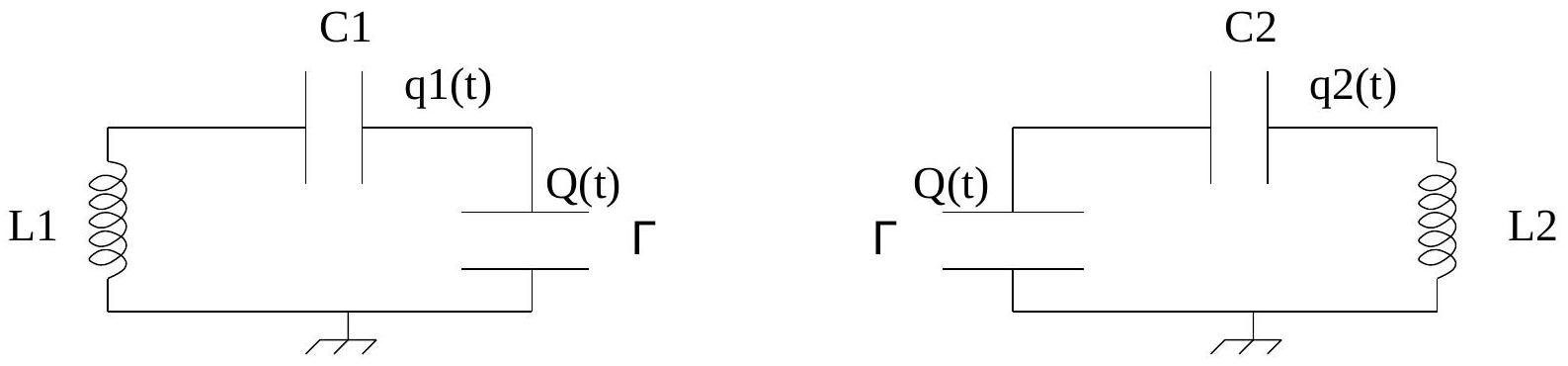

Fig. 2 - Schéma des circuits électriques découplés. A l'instant initial, q_1(0) + Q(0) = 0 et q_2(0) − Q(0) = 0 respectivement.
On introduit le coefficient de couplage passif α > 0 défini par l'équation
1/(Γ^2 L_1 L_2) = α^2 ω_1^2 ω_2^2.
  1. Montrer que α^2 < 1.
  2. Exprimer en fonction de ω_1, ω_2 et α l'équation f(p^2) = 0 satisfaite par les modes propres du circuit couplé.
  3. Représenter graphiquement y = f(p^2) pour p^2 réel et montrer que les modes propres du circuit couplé sont périodiques.
On note Ω_1 et Ω_2 les pulsations propres du circuit couplé.
6) Etablir que le couplage écarte les pulsations propres, c'est à dire que
Ω_1 < ω_1 < ω_2 < Ω_2,
en convenant que ω_1 < ω_2.

1.2 Couplage réactif asymétrique

On considère le circuit électrique de la Figure 3.

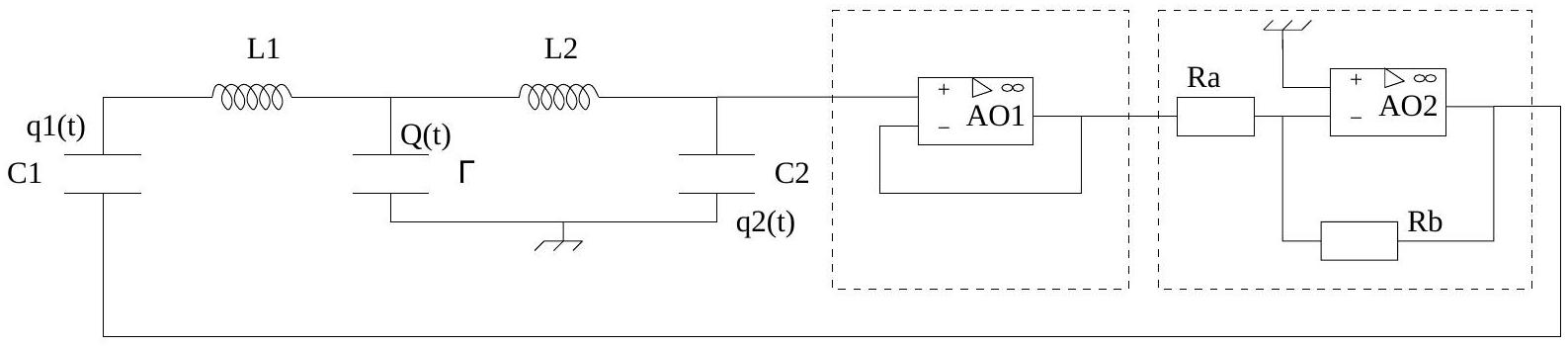

Fig. 3 - Schéma du circuit électrique avec couplage réactif.
A l'instant initial, q_1(0) − q_2(0) + Q(0) = 0.
Les amplificateurs opérationnels AO1 et AO2 sont supposés idéaux et fonctionnant en régime linéaire. Les caractéristiques d'un amplificateur opérationnel idéal fonctionnant en régime linéaire sont rappelées sur la Figure 4.
Fig. 4 - Caractéristiques d'un amplificateur opérationnel idéal fonctionnant en régime linéaire. Les courants d'entrée i + et i − sont nuls. La différence de potentiel ε entre les bornes d'entrée + et - est nulle.
  1. Quelles sont les fonctions respectives des éléments de circuit (encadrés) impliquant les amplificateurs opérationnels AO1 et AO2?
On introduit le coefficient de couplage réactif
β = (R_b)/(R_a) × Γ/(C_2) ≥ 0.
  1. Déterminer, en fonction de ω_1, ω_2, α défini par l'équation (1), et β l'équation en p satisfaite par les modes propres du circuit.
  2. Représenter graphiquement dans le plan complexe (Figure 5) les trajectoires des solutions p^2 de l'équation précédente lorsque le coefficient de couplage réactif β croît, c'est à dire lorsque l'on augmente le rapport R_b/R_a des deux résistances.

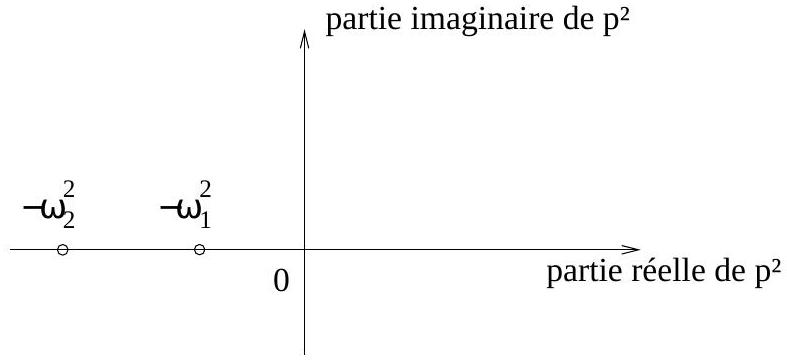

Fig. 5 - Plan complexe de p^2.
  1. A partir du graphique de la question précédente, déduire qu'il existe une valeur critique du coefficient de couplage réactif, que l'on explicitera en fonction de ω_1, ω_2 et α, pour laquelle les deux pulsations propres du circuit se confondent, et que si l'on pousse au delà ce couplage les oscillations propres du système se font à une fréquence unique, mais avec des amplitudes pouvant diverger exponentiellement avec le temps. On se contentera pour ce dernier point d'une justification qualitative.

2 Modes propres d'oscillation verticale de la travée centrale d'un pont suspendu

2.1 Etude de l'équilibre mécanique

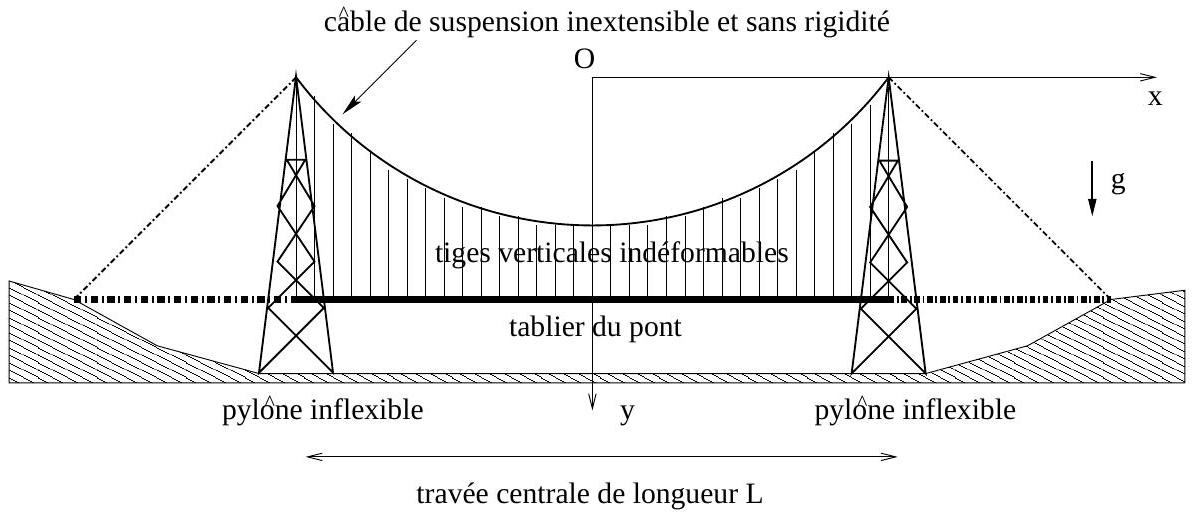

Fig. 6 - Schéma du pont suspendu à l'équilibre. La structure du pont est symétrique par rapport à l'axe Oy. Le pont est soumis à la gravité terrestre de constante g. Le référentiel R, associé au repère d'espace cartésien Oxy, est supposé Galiléen.
La travée centrale du pont, c'est à dire la partie du tablier (dalle porteuse du pont) comprise entre les deux pylônes, est suspendue au câble de suspension par des tiges verticales indéformables régulièrement espacées (Figure 6). Les extrémités de la travée centrale sont fixées aux pylônes.
Le câble de suspension est supposé inextensible et sans rigidité. L'absence de rigidité signifie que, non tendu, le câble peut être déformé par une action négligeable. Le câble de suspension est attaché à ses extrémités aux sommets des deux pylônes considérés inflexibles. La longueur des tiges est telle qu'à l'équilibre, la travée centrale du pont est parfaitement horizontale, sans contrainte mécanique interne.
On suppose que la masse du tablier du pont est uniformément répartie. Les masses (non nulles) du câble de suspension et des tiges verticales seront négligées devant la masse du tablier.
On note y_0(x) la forme du câble à l'équilibre dans le repère cartésien Oxy. On suppose que l'on peut négliger la courbure du câble sur la distance qui sépare deux tiges verticales successives.
11) En écrivant, en coordonnées cartésiennes, que la résultante des forces qui s'exercent sur un élément infinitésimal du câble, de longueur de l'ordre de la distance entre tiges verticales, est nulle, établir que la dérivée seconde de y_0 par rapport à x est constante le long du câble.
12) Déduire que
y_0(x) = f(1 − ((2x)/L)^2).
Le coefficient f est appelé la flèche du câble.
Soit Q_0 l'amplitude de la force horizontale de retenue du câble aux sommets des pylônes.
13) Montrer que
Q_0 = (mgL^2)/(8f),
où m désigne la masse linéique (par unité de longueur) du tablier, g est l'accélération gravitationnelle.

2.2 Equations dynamiques des oscillations verticales de la travée centrale

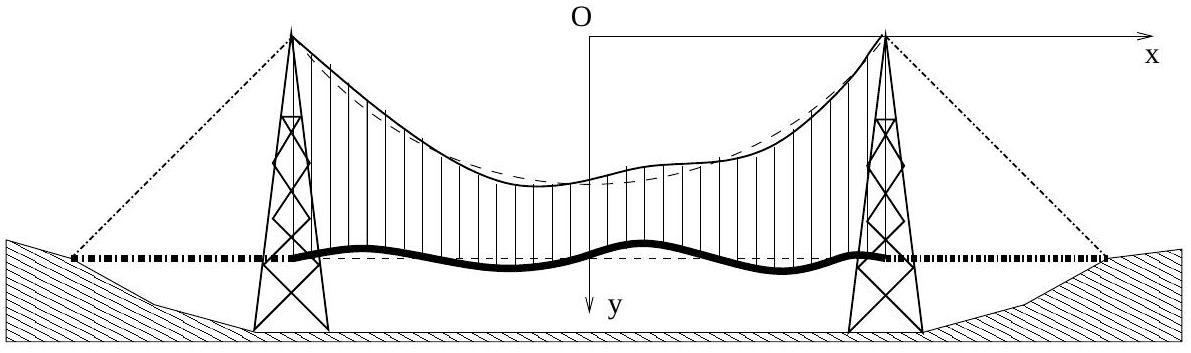

Fig. 7 - Schéma du pont suspendu en oscillation.
On considère maintenant que la travée centrale du pont, et par conséquent le câble de suspension, sont en mouvement d'oscillation verticale (Figure 7). On néglige les mouvements horizontaux du câble et de la travée centrale du pont. On désigne par η(x, t) la déformation verticale du câble par rapport à sa position d'équilibre, c'est à dire que la forme du câble est désormais donnée par y(x, t) = y_0(x) + η(x, t). Enfin, on se place dans le cadre de petites oscillations régulières qui modifient peu la courbure du câble de suspension.
Du fait de l'inertie des mouvements du tablier du pont, le câble de suspension supporte une charge variable verticale supplémentaire par unité de longueur suivant x, par rapport à la situation d'équilibre, notée p(x, t). La force horizontale de retenue du câble au sommet des pylônes a maintenant pour amplitude Q_0 + ΔQ(t).

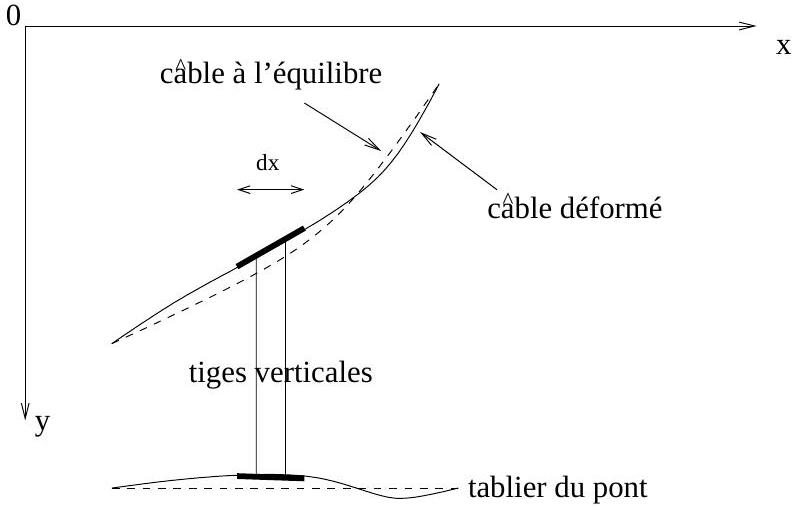

Fig. 8 - Schéma de la déformation du câble et du tablier.
  1. Appliquer la relation fondamentale de la dynamique à un élément de câble de largeur dx dans le référentiel R (Figure 8), et établir une première équation dynamique reliant η(x, t) et p(x, t).
On suppose qu'un élément du tablier du pont de largeur dx n'est soumis à aucune autre force à composante verticale que son propre poids et la force de traction des tiges. On néglige donc la rigidité du tablier.
15) Dans le référentiel R, appliquer la relation fondamentale de la dynamique à l'élément du tablier du pont correspondant à l'élément du câble de la question précédente, et établir une seconde relation entre η(x, t) et p(x, t).
16) Eliminer p(x, t) dans le système d'équations précédent. En déduire l'équation différentielle satisfaite par la déformation η(x, t) :
ΔQ(t)(d^2 y_0(x))/(dx^2) + Q_0(∂^2 η(x, t))/(∂x^2) = m(∂^2 η(x, t))/(∂t^2).

2.3 Modes propres d'oscillation verticale

On s'intéresse aux modes propres d'oscillation, c'est à dire aux ondes stationnaires de déformation qui peuvent s'établir à certaines fréquences d'oscillation. Dans ce cadre, on cherche des solutions sous la forme
η(x, t) = r(x)φ(t), avec φ(t) = sin(ωt).
  1. Montrer que pour une telle solution ΔQ(t) = hsin(ωt), où h est une constante.
On utilise dans la suite le paramètre μ défini par
μ = (ωL)/2√(m/(Q_0)).
  1. Quelle est la dimension de μ ?
  2. Etablir l'équation différentielle satisfaite par r(x) et donner l'expression de la solution générale de cette équation.
  3. En supposant que la flèche du câble est petite devant la longueur de la travée centrale du pont, montrer que l'inextensibilité du câble impose la condition
∫_(− L/2)^(L/2)r(x)dx = 0
On considère tout d'abord les modes symétriques pour lesquels la fonction r(x) vérifie r(− x) = r(x).
21) Donner l'expression analytique des modes symétriques.
22) Montrer que les pulsations propres des modes symétriques sont solutions de l'équation transcendante
tan(μ) = μ.
  1. Représenter graphiquement, l'allure des deux premiers modes symétriques.
  2. Comparer la période propre du mode symétrique de plus basse fréquence à la période d'un pendule simple de longueur f en régime de petites oscillations.
On s'intéresse maintenant aux modes anti-symétriques, pour lesquels la fonction r(x) vérifie r(− x) = − r(x).
25) Montrer que pour les modes anti-symétriques ΔQ(t) = 0. Analyser simplement ce résultat par un argument physique.
26) Donner l'expression analytique des modes anti-symétriques, en précisant les pulsations propres.
27) Représenter graphiquement, l'allure des deux premiers modes anti-symétriques.

3 Oscillations de flexion et torsion de la travée centrale d'un pont suspendu sous l'action d'un vent régulier

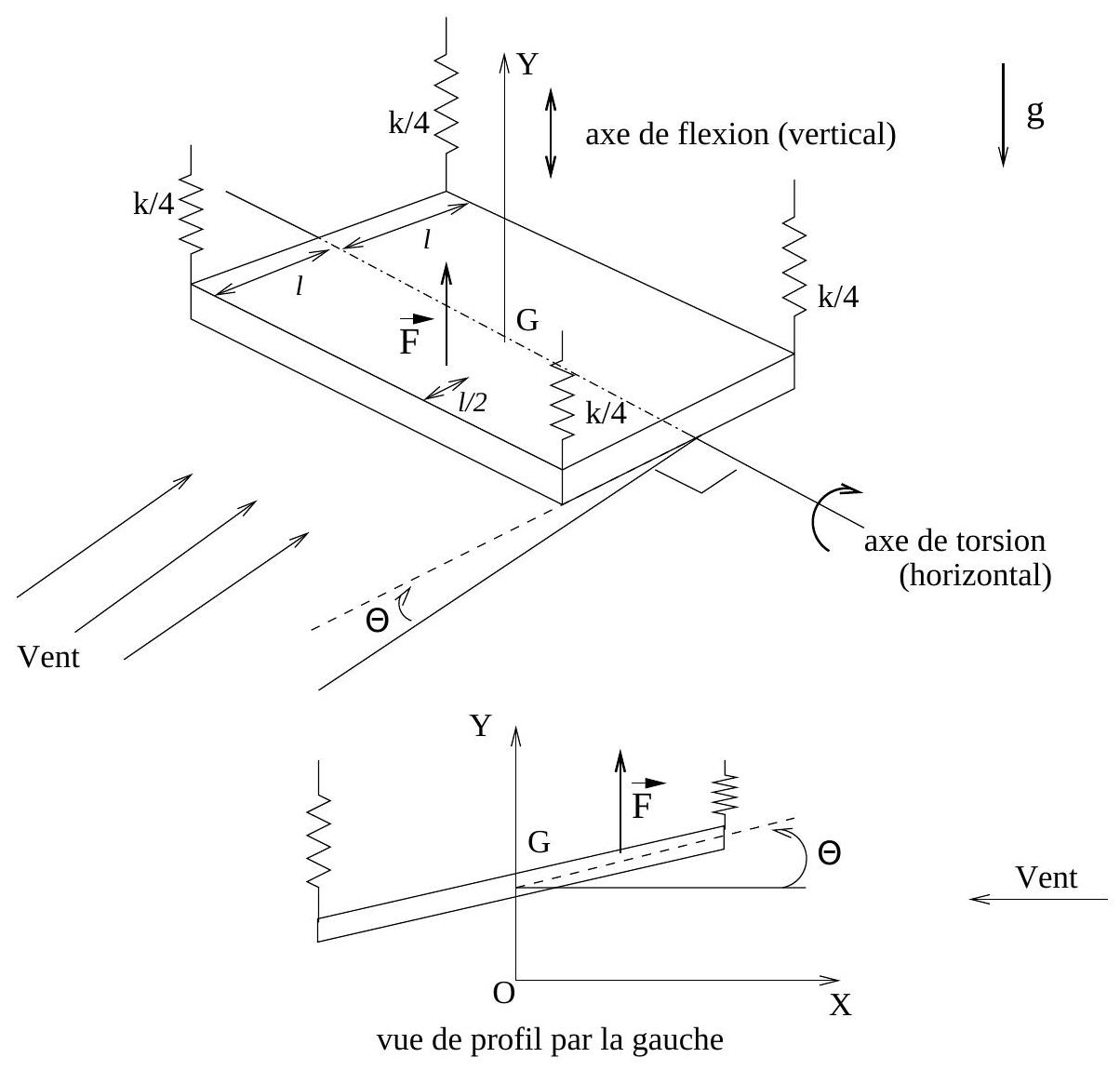

Fig. 9 - Modèle mécanique d'un élément de la travée centrale d'un pont suspendu soumis à l'action d'un vent régulier.
On s'intéresse à un élément de la travée centrale du pont. L'étude précédente nous permet de modéliser l'action du reste de la travée et du câble de suspension, sur cet élément, par une force élastique de rappel verticale. On considère par ailleurs un degré de liberté de mouvement supplémentaire; la torsion du tablier.
On modélise ainsi un élément de la travée centrale par une plaque homogène de masse M, de profondeur 2ℓ dans le sens du vent et d'épaisseur négligeable, soutenue par quatre ressorts verticaux de même raideur k/4 fixés aux quatres coins (Figure 9). Les extrémités supérieures des ressorts sont fixes.
Sous l'effet du vent, de vitesse V, cette plaque est soumise à un mouvement de flexion, repéré par le déplacement vertical Y(t) de son centre de gravité G, et de torsion, repéré par l'angle de rotation Θ(t). A l'équilibre, lorsque la vitesse du vent est nulle, la plaque est horizontale : Y = 0 et Θ = 0.
On se place dans l'approximation des petits mouvements de flexion et torsion, c'est à dire que Y(t) et Θ(t) restent très petits devant 1 .
On désigne par I = Mℓ^2/3 le moment d'inertie de la plaque par rapport à son axe de symétrie perpendiculaire au vent (axe de torsion). La force verticale F⃗ désigne la résultante des forces de portance du vent sur le pont. On admet que cette force résultante s'applique à la distance ℓ/2 du bord d'attaque du vent (Figure 9 ).
28) En absence de vent, établir l'expression de la pulsation d'oscillation verticale de la plaque en fonction de k et M.
29) En identifiant cette pulsation à la pulsation propre des modes d'oscillation étudiés dans la partie précédente, établir une relation entre k/M, μ et g/f.
On cherche maintenant à établir les équations qui régissent la dynamique des variables Y(t) et Θ(t).
30) Appliquer la relation fondamentale de la dynamique à la plaque en mouvement dans le référentiel Galiléen R, associé au repère d'espace cartésien OXY, et établir l'équation satisfaite par Y(t).
31) Appliquer le théorème du moment cinétique à la plaque dans le référentiel R et établir l'équation satisfaite par Θ(t).
On admet dans ce qui suit que la composante de la résultante des forces de portance du vent, qui couple les variables Y(t) et Θ(t), a pour expression
F(t) = AV^2 Θ(t) − AV(dY(t))/(dt),
où A est une constante positive.
On étudie d'abord séparément les mouvements de flexion et torsion.
32) Décrire le mouvement de flexion ( Θ(t) = 0 ). Est-il stable?
33) Montrer qu'il existe une vitesse critique du vent, que l'on explicitera, au dessus de laquelle le mouvement de torsion (Y(t) = 0) devient instable.
On s'intéresse maintenant au mouvement géneral de flexion et torsion couplées, décrit par les équations obtenues précédemment. On cherche des solutions sous la forme de modes propres
Θ(t) = Θ(0)exp(pt), Y(t) = Y(0)exp(pt).
On introduit les pulsations caractéristiques
ω_1^2 = k/M et ω_2^2 = (Mℓ^2)/Iω_1^2.
  1. Déterminer l'équation du quatrième degré satisfaite par p.
On réécrit cette équation sous la forme
a_0 p^4 + a_1 p^3 + a_2 p^2 + a_3 p + a_4 = 0
On peut montrer qu'une condition nécessaire pour que toutes les racines (complexes) de cette équation du quatrième degré aient une partie réelle négative s'écrit
a_0, a_1, a_2, a_3, a_4 > 0, (a_2)/(a_0) − (a_3)/(a_1) > 0 et (a_3)/(a_1) − ((a_4)/(a_0))/((a_2)/(a_0) − (a_3)/(a_1)) > 0.
  1. Déduire de la troisième condition que les ponts suspendus, dans le cadre de ce modèle, sont fondamentalement instables dans le vent par suite du couplage entre flexion et torsion induit par les forces de portance aérodynamiques.
Ce résultat permet de comprendre l'instabilité des premiers grands ponts suspendus en présence de vent régulier.

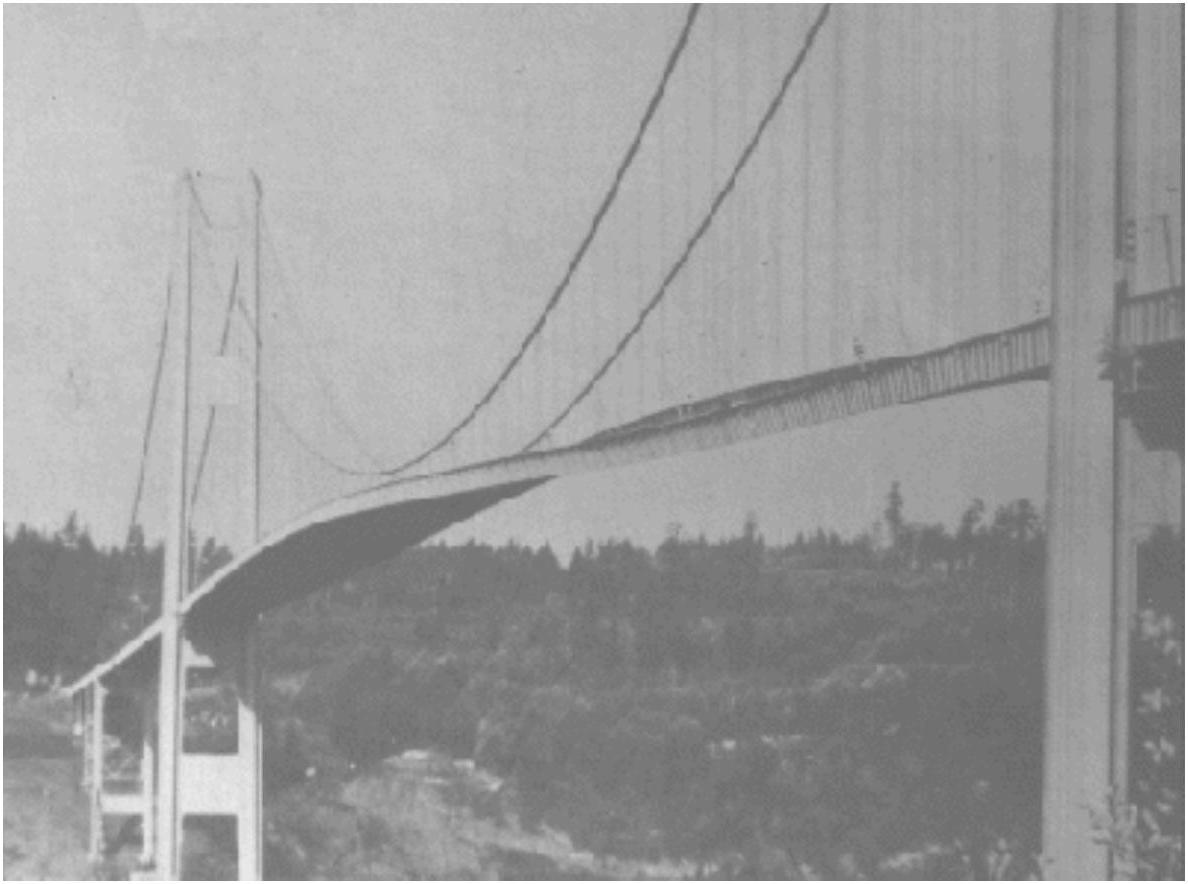

Fig. 10 - Photographie de l'instabilité qui a conduit à la destruction du pont de Tacoma le 7 Novembre 1940.
