Présentation du sujet

La montée de la sève dans les arbres : pression, capillarité, osmose, perte de charge et métastabilité de l'eau liquide sous traction
Afficher ou masquer la section

Le problème analyse les mécanismes physico-chimiques susceptibles d'expliquer l'ascension de la sève brute dans les arbres. La première partie évalue et écarte successivement la pression atmosphérique, la capillarité, l'osmose (poussée radiculaire) et montre que la perte de charge visqueuse ne peut expliquer une ascension de plusieurs dizaines de mètres.

  1. 1Partie I.A : la poussée atmosphériqueCalculer la hauteur maximale d'ascension de l'eau par aspiration sous vide et montrer son insuffisance.
  2. 2Partie I.B : la capillaritéÉtablir la loi de Jurin reliant hauteur d'ascension capillaire, rayon du tube et tension superficielle, et l'appliquer aux canaux de xylène.
  3. 3Partie I.C : l'osmoseÉtablir l'expression de la pression osmotique à l'équilibre entre solution et solvant pur, et évaluer la poussée radiculaire due aux sels minéraux et aux sucres de la sève.
  4. 4Partie I.D : la perte de chargeUtiliser la loi de Poiseuille pour évaluer la perte de charge visqueuse dans les canaux de xylène et la comparer à la poussée radiculaire.
  5. 5Partie II : la transpiration et la métastabilité de l'eau sous tensionAnalyser l'expérience de Böhm montrant que l'eau liquide peut être stable sous traction, estimer la tension de rupture de l'eau, puis étudier la spinodale d'un fluide de Van der Waals et l'équation d'état de Speedy pour discuter la métastabilité de l'eau liquide dans les conditions de la sève.

Ces sujets peuvent vous intéresser

Pas encore de corrigé pour ce sujet : voici des sujets proches corrigés.

Lecture du sujet en ligne

L'énoncé complet, avec les formules et les figures, sans ouvrir le PDF.
Afficher ou masquer la section
Sujet en PDF

ÉCOLE POLYTECHNIQUE

ÉCOLE SUPÉRIEURE DE PHYSIQUE ET CHIMIE INDUSTRIELLES

CONCOURS D'ADMISSION 2001
filière P C

PREMIÈRE COMPOSITION DE PHYSIQUE

(Durée : 4 heures)
L'utilisation des calculatrices est autorisée pour cette épreuve.

Comment la sève monte-t-elle dans les arbres?

L'objet de ce problème est l'analyse de divers mécanismes physico-chimiques susceptibles d'expliquer la montée de la sève brute dans les arbres. La sève brute est le grand courant ascendant qui conduit aux feuilles, bourgeons et fleurs, l'eau et les sels minéraux. Dans une première partie, on étudie différentes causes possibles de l'ascension de la sève : pression hydrostatique, capillarité, osmose... Cependant, une évaluation des ordres de grandeur montre qu'aucun de ces mécanismes ne peut rendre compte d'une ascension très élevée, comme dans le cas du pin Douglas où elle atteint 60 mètres. Le mécanisme principal est en fait la transpiration dont la description et le lien avec la thermodynamique de l'eau liquide font l'objet de la seconde partie.
Toutes les sous-parties sont très largement indépendantes les unes des autres. Dans tout le problème, on admettra que la sève brute est une solution si diluée que ses propriétés physiques (masse volumique, tension superficielle, équation d'état...) sont celles de l'eau pure. Sauf cas contraire, la température T sera prise à égale 20^∘C.

Données numériques

Accélération de la pesanteur g = 9, 81 m s^(− 2)
Constante des gaz parfaits R = 8, 3145 J K^(− 1) mol^(− 1)
Pression atmosphérique normale 1, 01325 bar = 0, 101325MPa ≃ 760 mmHg
Masse volumique de l'eau à 20^∘C ρ = 0, 99821 g cm^(− 3)
Tension superficielle de l'eau à 20^∘C σ = 72, 75 × 10^(− 3)Nm^(− 1)
Viscosité dynamique de l'eau à 20^∘C η = 1, 002 × 10^(− 3) kg m^(− 1) s^(− 1)
Rayon des canaux de xylène (bois) R ≃ 25μ m (conifères) à 200μ m (chêne)
Température de fusion de la glace sous pression normale T_F = 273, 15 K

Propriétés de l'eau au point critique

Masse volumique Pression Température
ρ_C = 0, 322 g cm^(− 3) p_C = 22, 064MPa T_C = 373, 99^∘C

Paramètres de l'équation d'état de Speedy à 20^∘C

B p_s v_s
17,8297 -208 MPa 22, 3029 cm^3 mol^(− 1)

Masses molaires

Élément C Cl H O K Na S
Masse molaire en g 12 35,5 1 16 39,1 23 32,1

Formulaire

  • A température constante, pour un corps pur de potentiel chimique μ, de volume molaire v et à la pression P, on a :
dμ = vdP.
  • Potentiel chimique d'une mole de composant i dans un mélange idéal à la température T et à la pression p :
μ_i(T, P) = μ_i^0(T, P) + RTlnx_i.
où μ_i^0(T, P) est le potentiel chimique du composant i pur et x_i sa fraction molaire dans le mélange.
  • Loi de Poiseuille :
Q = (πR^4)/(8η)(ΔP)/h.

Première partie L'impossible montée

A. La poussée atmosphérique.

  1. En supposant que l'eau est incompressible, quelle est la pression P(h) au sommet d'une colonne d'eau de hauteur h et dont la base est à la pression atmosphérique P_0 ?
  2. Application numérique : Quelle hauteur maximale h_A peut atteindre l'eau soumise à une aspiration sous vide?

B. La capillarité.

A l'interface entre une phase liquide et une phase gazeuse, un accroissement réversible dA de la surface de contact, à température constante, nécessite un apport énergétique par travail donné par σdA où σ(σ > 0) est la constante de tension superficielle entre les deux phases. Les forces de tension superficielle tendent donc à réduire la surface de contact et elles créent du côté concave une surpression par rapport au côté convexe, donnée, pour un interface sphérique de rayon r, par (2σ)/r.
  1. On considère une goutte de liquide, sphérique, de rayon r, à l'équilibre avec l'air environnant de pression uniforme P_0; soit P_i la pression au sein de la goutte.
    a) Donner l'expression de P_i en fonction de P_0, σ et r.
    b) Application numérique : A partir de quel rayon la pression au sein d'une goutte d'eau est-elle supérieure de 1% à la pression atmosphérique?

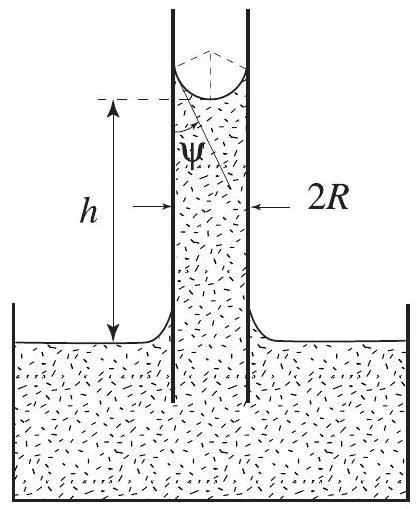

  2. Lorsque l'on plonge un tube de verre très propre, cylindrique et de faible rayon R, dans un liquide, on constate que le liquide s'élève dans le tube d'une hauteur h. Le ménisque a la forme d'une calotte sphérique qui se raccorde aux parois avec un angle ψ (voir figure 1).
    a) En calculant la pression du liquide sous le ménisque de deux façons différentes, relier h à R, cosψ et à la grandeur λ_C = √(σ/(ρg)), dont on donnera la dimension et que l'on interprétera.
    b) Que se passe-t-il si ψ > π/2 ?
    c) Application numérique : Calculer λ_C pour l'eau. De quelle hauteur h_C la sève brute peut-elle s'élever par capillarité dans les canaux de xylène qui la transportent?
Figure 1

C. L'osmose.

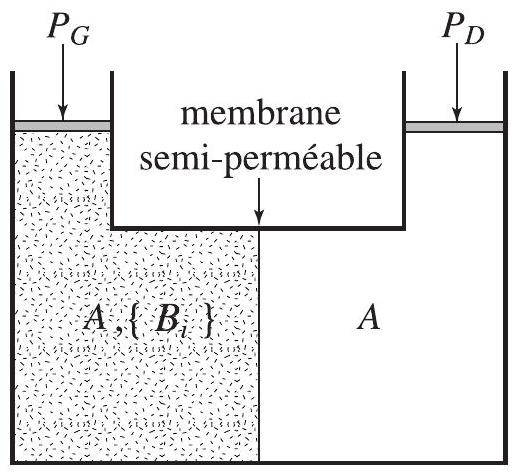

  1. On considère un récipient, formé de deux compartiments, de même volume V et à la même température T, séparés par une membrane semi-perméable, perméable au solvant A mais non aux solutés B_i. Le compartiment de gauche G contient une solution supposée idéale, celui de droite D le solvant pur (voir figure 2). On note μ_A^0(T, P) le potentiel chimique d'une mole de A pur.
    a) Quelle condition est satisfaite lorsque ce système est à l'équilibre ? En déduire que les deux compartiments ne peuvent être alors à la même pression.
    b) En supposant que la solution est très diluée et que le solvant est incompressible, montrer que la surpression Π qui s'exerce dans le compartiment G, appelée pression osmotique, est de la forme : Π = RT(∑_i n_i)/V où n_i est le nombre de moles du soluté B_i.
    c) Commenter cette loi. Où intervient la nature du ou des solutés? En quoi cette loi est-elle remarquable?
  2. La sève brute contient en général moins d'un gramme par litre de minéraux divers (ions Na^+, Cl^−, K^+, HCO_3^−… ) et parfois des substances organiques.
    a) Estimer la pression osmotique de la sève brute par rapport à l'eau pure en ne tenant compte que des sels minéraux.
    b) Certains arbres, comme l'érable, ont au début du printemps, une sève riche en sucres : la concentration
Figure 2
de disaccharides (formule brute : C_(12)(H_2 O)_(11) ) peut alors atteindre 20 à 30 grammes par litre. Quelle est alors la pression osmotique de la sève brute par rapport à l'eau pure?
c) Expérimentalement, on constate qu'à la base des végétaux, la sève brute est bien émise sous pression : on trouve des pressions de l'ordre de 1 bar et plus, en excès par rapport à la pression atmosphérique. Est-il raisonnable de considérer cette poussée radiculaire comme étant pour une large part de nature osmotique?
d) Application numérique : De quelle hauteur h_O la sève brute peut-elle s'élever sous l'effet de la poussée radiculaire?

D. La perte de charge.

L'eau est un fluide visqueux et son écoulement s'accompagne nécessairement d'une perte de pression. Pour un écoulement stationnaire dans un conduit cylindrique vertical, de longueur h et de section circulaire de rayon R, la perte de charge Δp qui se produit en sus de la variation hydrostatique étudiée à la question I.A.1, est relié au débit volumique Q par la loi de Poiseuille.
  1. Les canaux de xylène, approximativement cylindriques, présentent une dispersion en taille. Quels sont ceux qui transportent principalement la sève brute?
  2. Des mesures donnent des vitesses moyennes d'ascension de l'ordre de 0, 5mh^(− 1) pour les conifères et jusqu'à 50 m h^(− 1) pour des arbres à gros canaux comme le chêne.
    a) En déduire la perte de charge théorique par unité de longueur pour ces deux types d'arbres. Que constate-t-on?
    b) Les mesures expérimentales sont dans un facteur d'environ 2 par rapport aux prévisions
    théoriques. Dans quel sens ce facteur joue-t-il? Justifier.
    c) La perte de charge est-elle significative par rapport à la poussée radiculaire ?
    E. Quels sont, parmi les mécanismes précités, ceux qui vous semblent les plus à même d'expliquer la montée de la sève? Montrer que la montée de la sève dans les très grands conifères demeure inexplicable à ce stade.

Deuxième partie La transpiration

En fait, l'essentiel de la sève s'évapore dans l'atmosphère au niveau des feuilles. Par ailleurs, on sait par traçage radioactif qu'il y a continuité de la colonne d'eau depuis les racines jusqu'aux feuilles.

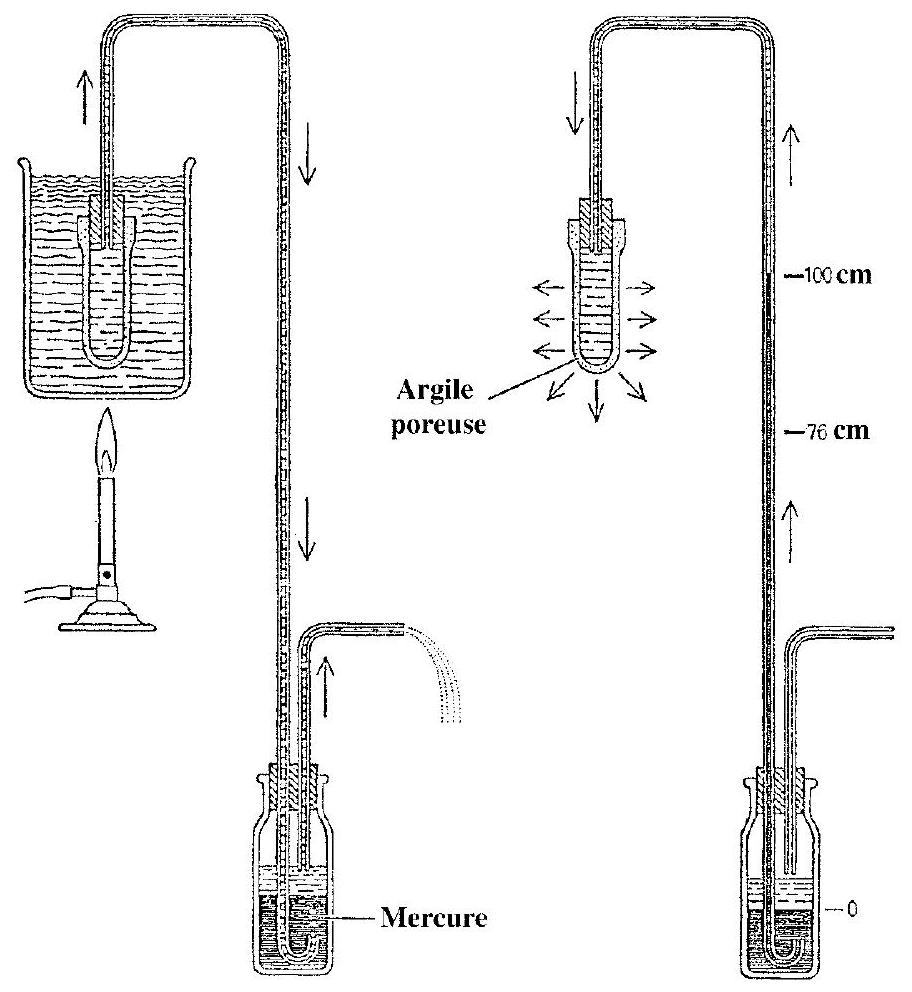

A. Un analogue saisissant de ce mode de transport de la sève est donné par l'expérience de J. Böhm (1893). Un récipient, en argile poreuse, est plongé dans un bain d'eau bouillante. L'eau du récipient est siphonnée, par l'intermédiaire d'un tube capillaire, au travers d'une bouteille contenant du mercure. Lorsque l'on retire le bain bouillant, on constate que l'eau reflue dans le tube en tirant à elle une colonne de mercure qui peut atteindre 1 m de hauteur (voir figure 3 ).
Figure 3
  1. Quelle est la pression dans le tube au niveau de l'interface eau/mercure? En quoi est-ce remarquable?
  2. Expliquer en quelques lignes en quoi cette expérience éclaire le mécanisme de la montée de la sève par transpiration.
  3. L'argile poreuse est un entrelacs de pores de tailles et de formes variées dans lequels existent des ménisques entre l'air et l'eau liquide. Quelle doit-être la largeur approximative de ces pores pour provoquer une telle dépression? (on se référera à I.B).
  4. Qu'adviendrait-il si jamais une bulle apparaissait dans l'eau?
    B. L'expérience de Böhm montre que l'eau liquide peut être stable sous traction. Dans tout ce qui suit, on cherche à évaluer quelle tension (force de traction par unité de surface) l'eau liquide peut supporter sans se rompre.

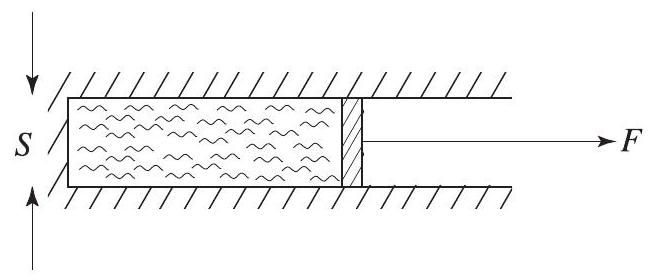

Un cylindre de section S, parfaitement étanche et fermé par un piston sur lequel on tire avec une force F (figure 4a), contient un liquide maintenu à température constante. À partir d'une certaine force, le liquide se rompt.
Figure 4a
Figure 4b

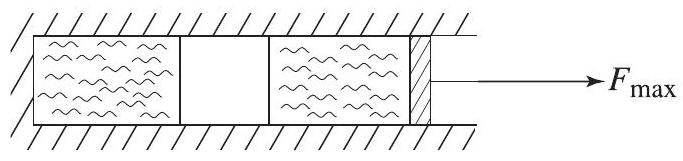

  1. On admet que la colonne de liquide se rompt en deux, tout en conservant son volume, et que la surface de séparation créée est plane et bien nette (voir figure 4b). Exprimer à l'aide de la tension superficielle σ du liquide le travail W qu'il a fallu fournir pour créer cette séparation.
  2. W est l'opposé du travail des forces attractives à très courte portée δ (moins de 10 nm ) qui s'exercent entre les molécules de part et d'autre de la surface de séparation. Quelle est l'origine microscopique de ces forces attractives?
  3. Application numérique : En supposant que W soit fourni par une force constante F_(max) sur la distance adéquate δ, calculer F_(max) pour l'eau à 20^∘C puis la tension correspondante (F_(max))/S, que l'on exprimera en bar. On prendra S = 10 cm^2.
  4. Que vaut la pression de l'eau juste avant la rupture? Ce résultat est-il compatible avec l'expérience de Böhm?
    C. On considère un fluide de volume molaire v, à la pression P et à la température T, dont l'équation d'état est, dans un domaine de température et de pression, correctement décrite par
    l'équation de Van der Waals :
(P + a/(v^2))(v − b) = RT
où a et b sont des constantes. On appelle compressibilité isotherme χ_T la quantité :
χ_T = − 1/v((∂v)/(∂P))_T
  1. Calculer χ_T pour le fluide de Van der Waals.
  2. Quel doit-être, selon vous, le signe de χ_T pour que le fluide soit mécaniquement stable?
On appelle spinodale le lieu des points, dans le diagramme ( v, P ), pour lesquels la compressibilité diverge, soit χ_T^(− 1) = 0.
3. Montrer que l'équation de la spinodale du fluide de Van der Waals en coordonnées (v, T) est donnée par :
((v − b)^2)/(v^3) = (RT)/(2a).
  1. En déduire l'équation de la spinodale P = f(v) en coordonnées (v, P).
  2. Tracer l'allure de la spinodale dans le diagramme ( v, P ) en indiquant les zones où le fluide n'est pas stable mécaniquement.
  3. Calculer les coordonnées (v_C, P_C) du sommet C de la spinodale, puis la température correspondante T_C.
  4. Tracer, dans le plan ( v, P ), l'allure des isothermes du fluide de Van der Waals. Justifier physiquement pourquoi C est confondu avec le point critique du fluide, point dont on rappellera la définition.
  5. Dans les conditions expérimentales courantes, pour une température T donnée inférieure à T_C, certaines parties de l'isotherme ne sont pas observées expérimentalement; une portion est remplacée par un « palier » à P constante, d'extrémités A et B (avec v_A < v_B ). Quelle est la condition d'équilibre thermodynamique que doit satisfaire le fluide en A et en B et qui détermine la position de ce palier.
  6. Indiquer sur le graphe de cette isotherme de Van der Waals les parties correspondant au fluide stable, instable, métastable.
    D. On introduit les coordonnées réduites θ = T/T_C, φ = v/v_C et π = P/P_C.
  7. Montrer que, pour un fluide de Van der Waals, le rapport (P_C v_C)/(RT_C) est universel (indépendant de a et b ). Application numérique : Est-ce bien vérifié dans le cas de l'eau?
  8. Donner dans le diagramme ( φ, π ) l'équation de la spinodale. A quel volume réduit la pression s'annule-t-elle sur la spinodale? Quelle est la température réduite correspondante?
  9. Application numérique : Comparer pour l'eau ces prédictions avec les valeurs expérimentales d'annulation de la pression : T = 324^∘C et un volume massique u ≃ 1, 8 cm^3 g^(− 1).
  10. Application numérique : Calculer approximativement, pour l'eau, la pression sur la spinodale côté liquide à T = 20^∘C. Comparer avec la valeur trouvée en II.B.4.
  11. Application numérique : Calculer la pression à T = 20^∘C pour une masse volumique ρ = 0, 99821 g cm^(− 3). A quel résultat devrait-on s'attendre? Que constate-t-on?
    E. Ainsi, à la température ambiante, l'équation d'état de van der Waals ne décrit plus correctement l'eau liquide. Speedy a proposé en 1982 l'équation d'état suivante :
1 − P/(P_s) = B((v_s)/v − 1)^2
où P_s, B et v_s sont des fonctions de la température, obtenues en ajustant au mieux les mesures d'équation d'état de l'eau liquide sur le domaine T = 0 − 100^∘C et P = 0 − 100MPa.
  1. Application numérique : Calculer pour une pression de 1 atm à T = 20^∘C la masse volumique de l'eau. Que pensez-vous de la qualité de l'ajustement?
  2. Calculer χ_T^(− 1) pour l'équation d'état de Speedy. Comment interpréter P_s et v_s ?
  3. Montrer que l'équation d'état de Speedy s'obtient, à température fixée, en faisant un développement limité de la pression en fonction de v^(− 1) autour de v_s^(− 1), tronqué au second ordre. En déduire une expression de B.
  4. La valeur de la pression de l'eau liquide à la limite de la métastabilité prédite par Speedy à T = 20^∘C est proche de la valeur expérimentale. Par ailleurs, des mesures donnent une pression de la sève de l'ordre de -1 MPa au sommet des végétaux. Qu'en concluez-vous?

Questions fréquentes

4 questions
Sur quels chapitres porte ce sujet de physique 1 X-ESPCI PC 2001 ?
Afficher ou masquer la section

Sur quels chapitres porte ce sujet de physique 1 X-ESPCI PC 2001 ?

Il porte sur la statique des fluides, la tension superficielle, la thermodynamique des solutions (osmose), l'écoulement visqueux et la thermodynamique de l'équation d'état de Van der Waals appliquée à la métastabilité de l'eau.

Le sujet explique-t-il complètement la montée de la sève ?

La première partie montre qu'aucun des mécanismes classiques (pression atmosphérique, capillarité, osmose) ne suffit pour les grands arbres ; la seconde partie développe le mécanisme réel de la transpiration, lié à la capacité de l'eau liquide à supporter une pression négative.

Quelles parties de ce sujet sont indépendantes ?

L'énoncé précise que les sous-parties sont très largement indépendantes les unes des autres, bien que la partie II reprenne des éléments établis en partie I (notamment la capillarité).

Ce sujet utilise-t-il l'équation d'état de Van der Waals ?

Oui, la partie II.C étudie la spinodale du fluide de Van der Waals pour discuter la limite de métastabilité de l'eau liquide, avant de comparer ce modèle à l'équation d'état empirique de Speedy.
