Polytechnique Physique 2 PC 2007Sujet et corrigé

CONCOURS D'ADMISSION 2007
filière PC

(Durée : 4 heures)
L'utilisation des calculatrices est autorisée pour cette épreuve.

Dans les systèmes infinis et en l'absence de forces extérieures, l'équilibre thermodynamique correspond, aux fluctuations près, à des phases uniformes. Il n'en va pas de même pour des systèmes présentant des frontières ou pour des systèmes soumis à des forces extérieures.

Dans de tels systèmes, l'équilibre thermodynamique résulte de la compensation exacte de divers courants antagonistes de particules. Cette situation est examinée dans la partie I où l'on étudie l'équilibre de macromolécules en solution dans un champ de pesanteur. La partie II est consacrée à une étude simplifiée d'une structure Métal-Oxyde-Semiconducteur et, plus particulièrement, à la distribution d'équilibre des électrons et des trous en présence d'un champ électrostatique, au voisinage de l'interface oxyde-semiconducteur.

Cette partie vise à montrer que la diffusion des particules est une composante essentielle de l'équilibre thermodynamique.
I.1. On considère un fluide gazeux dans un champ de pesanteur uniforme g⃗ = − ge⃗_z où e⃗_z est le vecteur unitaire de l'axe z orienté suivant la verticale ascendante. À l'équilibre thermodynamique, sa température T est uniforme et sa masse volumique ρ ne dépend que de l'altitude z. Il sera considéré comme parfait.
a) Écrire l'équilibre mécanique d'une tranche d'épaisseur dz et de surface S comprise entre les altitudes z et z + dz.
b) En déduire que la pression du gaz P(z) vérifie la loi : (P(z))/(P(z_0)) = exp(− (Mg(z − z_0))/(RT)) où M est la masse molaire du fluide et R la constante des gaz parfaits.
c) Le fluide est constitué de particules indépendantes de masse m. Déduire de la relation précédente que la densité volumique (nombre par unité de volume) de particules du fluide n(z) à l'altitude z vérifie :

où k_B = R/N_A est la constante de Boltzmann, N_A étant le nombre d'Avogadro.
d) En utilisant l'expression du potentiel chimique μ(P, T) d'un gaz parfait, montrer que la relation caractérisant l'équilibre dans le champ de pesanteur, à la température T, se traduit par le fait que la quantité μ(P, T) + Mgz possède la même valeur en tout point du fluide.
I.2. Soit une solution diluée de macromolécules dans un solvant, solution considérée comme idéale. Les macromolécules sont supposées de forme sphérique, de rayon a, de masse m; soit n(z) leur densité volumique supposée ne dépendre que de l'altitude z. Au cours de son mouvement dans le solvant, une macromolécule est soumise à divers types de forces : son poids et les forces d'interaction avec les molécules du solvant (les macromolécules sont suffisamment diluées pour que l'on puisse négliger leurs interactions mutuelles). On admettra que les innombrables chocs entre une macromolécule en mouvement et les molécules du solvant donnent lieu, outre la poussée d'Archimède, à une force de frottement visqueux s'exerçant sur la macromolécule : F⃗ = − αv⃗. On désignera par m^′ la masse de fluide possédant le même volume qu'une macromolécule.
a) Montrer qu'il en résulte pour les macromolécules une vitesse de chute limite v⃗_d.
b) En déduire la densité de courant de macromolécules j⃗_g associé aux forces de pesanteur et au frottement visqueux (courant dit «de dérive»).
I.3. À l'inhomogénéité spatiale de la concentration n(z) de macromolécules est associé un courant de diffusion; soit D le coefficient correspondant. À l'équilibre thermodynamique, il est nécessaire qu'il n'y ait globalement aucun courant de macromolécules.

Écrire l'équation différentielle que doit vérifier n(z) et la résoudre.
I.4. a) Comment faut-il modifier le résultat de la question 1.c pour prendre en compte la poussée d'Archimède?
b) Par identification avec la loi n(z) déterminée en 3, obtenir la relation entre les coefficients D et α.
I.5. Pour une sphère de rayon a se déplaçant dans un liquide de viscosité η, le coefficient de frottement visqueux α est donné par : α = 6πηa.

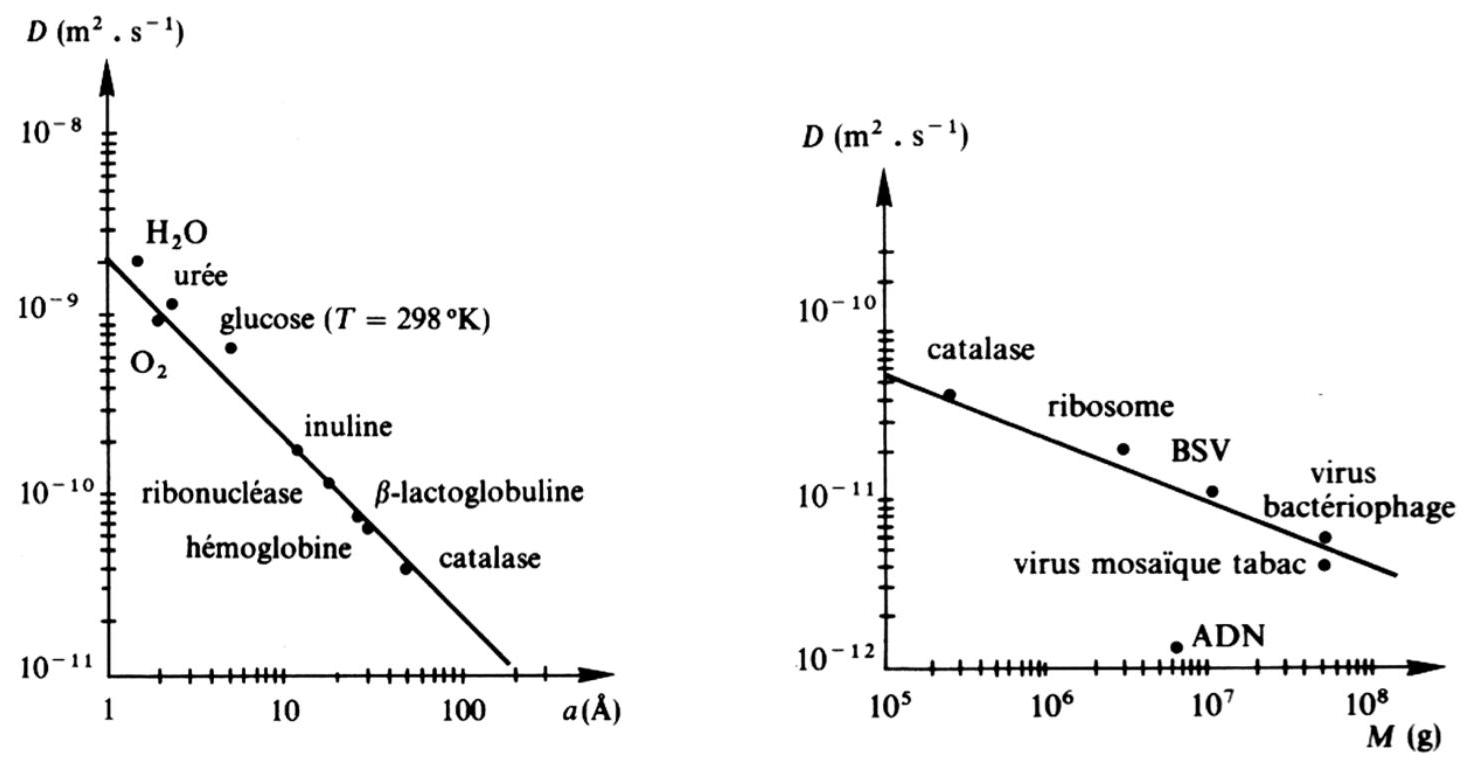

Les figures ci-dessous présentent en échelle log − log le résultat des mesures du coefficient de diffusion D pour diverses macromolécules, porté en fonction de leur rayon d'une part et de leur poids moléculaire d'autre part. La modélisation précédente rend-elle bien compte des résultats expérimentaux? On adoptera la même masse volumique pour toutes les macromolécules organiques.

I.6. Dans une solution idéale, le potentiel chimique molaire d'un soluté S très dilué de concentration C_S est de la forme μ_S(T) = μ_S^0(T) + RTln(C_S/C_S^0), où μ_S^0(T) est le potentiel à la concentration de référence C_S^0.

Montrer que cette expression est cohérente avec la généralisation de la propriété obtenue en 1.d.

Une structure MOS (Métal-Oxyde-Semiconducteur) est composée d'un substrat semiconducteur, par exemple du silicium. Dans un semiconduceur, la conduction électrique est assurée par des électrons de charge ( − e ), avec e > 0, et par des « trous » de charge ( + e ). Dans ce qui suivra, les densités volumiques d'électrons et de trous, notées respectivement n et p, sont reliées par la relation :

où n_i est une constante caractéristique du silicium (densité intrinsèque).
À la surface du silicium, on fait croître par oxydation de l'oxyde de silicium (silice SiO_2 ). L'épaisseur d de la couche d'oxyde est de l'ordre de quelques nanomètres. On suppose que l'oxyde est un isolant parfait ; l'oxyde est donc une barrière impénétrable pour les électrons et les trous. Enfin, on dépose sur l'oxyde une couche métallique, la « grille » G.

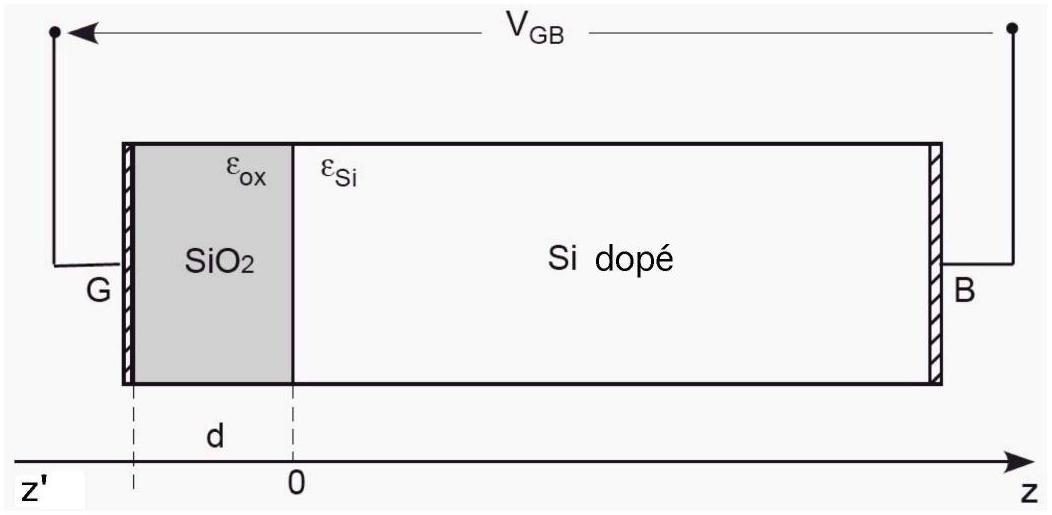

Dans tout ce qui suivra, on assimilera l'interface Si − SiO_2 au plan xOy et l'on orientera l'axe z^′ Oz dans le sens SiO_2 - Si (voir figure 2). L'origine des potentiels électrostatiques φ(z) sera prise dans le silicium, loin de l'interface, en B, soit φ(B) = 0. Les différences de potentiel de contact des électrodes métalliques avec les divers matériaux seront ignorées ; elles n'introduisent que des décalages constants que l'on prendra nuls. On note V_(GB) = φ(G) = V_(ox) + φ(0); pour le champ électrique, on pose E⃗(z) = E(z)e⃗_z.

Soient ε_(ox) et ε_(Si) les permittivités diélectriques respectives de l'oxyde et du silicium. Pour les applications numériques, on prendra : ε_(ox)/ε_0 = 4 et ε_(Si)/ε_0 = 12.

Le silicium est dopé uniformément : des atomes « accepteurs » introduits lors de son élaboration, de densité volumique N_a, piègent les électrons, constituant alors des charges ( − e ) fixes de même densité N_a et créant autant de trous mobiles (+ e).

II.1.1 On suppose N_a = 1, 0 × 10^(23) m^(− 3). Écrire la neutralité électrique au voisinage du point B. En déduire que p(B) ≃ N_a.
II.1.2 En déduire la densité d'électrons n(B); la comparer à N_a. Quelle conclusion en tirezvous?

On se place à l'équilibre thermodynamique et électrostatique, et l'on suppose que l'on a polarisé la grille négativement par rapport au silicium à l'aide d'un circuit extérieur.
II.2.1 Expliquer pourquoi des charges mobiles + e (les trous) sont attirées au voisinage de l'interface Si − SiO_2.
II.2.2 On suppose le champ électrique uniforme dans l'oxyde SiO_2 sous la grille en négligeant les effets de bord. Donner l'expression C_(ox) de la capacité par unité de surface de la couche d'oxyde en fonction de d et ε_(ox).
II.2.3 Une modélisation simple consiste à considérer que les charges déplacées forment une couche surfacique à l'interface z = 0 et que le silicium reste neutre pour z > 0. Quelle est alors la charge électrique Q_G portée par la grille en fonction de V_(ox) puis de V_(GB) ?

On abandonne cette modélisation pour effectuer une étude plus fine. Soit p(z) la densité volumique de trous et φ(z) le potentiel électrostatique dans le silicium.
II.2.4 Exprimer la densité volumique de charges ρ(z) en fonction de p(z), N_a et e.
II.2.5 La densité de trous est donnée par :

À la lumière de l'étude effectuée en partie I, commenter cette expression. Préciser le signe algébrique de φ(z).

Dans un milieu matériel, l'équation de Poisson à 1 dimension, reliant potentiel et densité de charges, s'écrit :

où ε désigne la permittivité diélectrique du matériau.
II.2.6 Écrire l'équation différentielle satisfaite par φ(z). B étant suffisamment loin de l'interface, on admettra que φ^′(B) = 0. Compte-tenu des conditions aux limites, montrer que

II.2.7 Relier la charge totale par unité de surface Q_S, accumulée dans le silicium au voisinage de l'interface, à φ^′(0). On pose u = − (φ(0))/(V_T) et L^2 = (ε_(Si)V_T)/(eN_a); exprimer alors Q_S en fonction de ε_(Si), V_T, L et u. Quelle est la charge totale Q_G sur l'électrode G ?
II.2.8 On suppose |φ(0)|≪V_T; préciser alors le lien entre Q_G et φ(0); en déduire la capacité apparente C_(Si), par unité de surface, de la partie silicium de la structure MOS. Quelle est alors la capacité équivalente de l'ensemble de la structure MOS.
II.2.9 Application numérique. On donne V_T = 26mV, N_a = 1, 0 × 10^(23) m^(− 3), d = 40 nm. Calculer C_(ox), L et C_(Si). Calculer V_(GB) pour u = 1, puis 3 et 5 .

La grille est maintenant polarisée positivement, les charges mobiles (trous) sont alors repoussées par le champ et éloignées de l'interface. Dans ce qui suit on suppose qu'au voisinage de l'interface, il n'y a plus aucune charge mobile jusqu'à la cote z = z_D; il n'y reste que les charges négatives fixes ( − e ) (celles qui ont donné naissance aux trous mobiles). Au-delà, pour z > z_D, le silicium est neutre.
II.3.1 Montrer que le potentiel électrostatique φ(z) dans le silicium est donné par :

II.3.2 Exprimer en fonction de z_D la charge totale par unité de surface dans le silicium; en déduire la charge Q portée par la grille G puis la ddp V_(ox) en fonction de z_D.
II.3.3 Exprimer alors V_(GB) en fonction de z_D. En déduire que z_D est donné par :

où V_0 est une constante que l'on explicitera en fonction de C_(ox), eN_a et ε_(Si).
II.3.4 Une variation de V_(GB) entraîne une variation de la charge Q. On définit la capacité statique de l'ensemble par C_(MOS) = (dQ)/(dV_(GB)). Exprimer C_(MOS) en fonction de V_(GB), de C_(ox) et V_0.
II.3.5 Application numérique. On utilise les valeurs numériques données en II.2.9.

Calculer V_0.

Calculer z_D et C_(MOS)/C_(ox) pour V_(GB) = V_0, 3V_0, 8V_0. Tracer l'allure du graphe de C_(MOS)/C_(ox) en fonction de V_(GB).

Quel rôle peut jouer ce composant en électronique?
II. 4 Distribution de charges dans le silicium toujours avec V_(GB) > 0. Régime d'inversion.
II.4.1 On admet que la densité électronique est donnée par :

Commenter cette expression. En quelle valeur de z se situe son maximum?
II.4.2 Pour des valeurs suffisantes de V_(GB), la densité d'électrons dans le creux de potentiel devient notable ; ce sont des électrons mobiles (et non des trous, d'où le nom d'inversion donné à cette situation) et le silicium y devient conducteur. On adopte comme critère d'inversion que la densité électronique à l'interface, n(0^+), soit égale à la densité d'accepteurs N_a.
a) On suppose que cette densité électronique influe peu sur l'allure du potentiel et on continue d'adopter pour φ(z) l'expression obtenue en 3.1. Déterminer alors la valeur φ_S de φ(0) qui correspond à ce seuil, en fonction de V_T, N_a et n_i.
b) Déterminer la valeur correspondante z_S de la largeur z_D de la zone de déplétion.
c) Calculer numériquement φ_S et z_S pour N_a = 1, 0 × 10^(23) m^(− 3). On donne V_T = 26mV à T = 300 K.
d) Calculer la valeur V_S de V_(GB) correspondante (tension «seuil»).
II.4.3 Pour V_(GB) > V_S, l'expérience montre que la zone de déplétion n'augmente que très peu. On adopte le modèle suivant : φ(0) et z_D gardent respectivement leurs valeurs φ_S et z_S, la couche d'électrons est considérée comme surfacique en z = 0 avec la densité de charge − q_s avec q_s > 0.
a) Exprimer q_s en fonction de C_(ox), V_(GB) et V_S.
b) Quelle est alors la valeur de C_(mos) ?

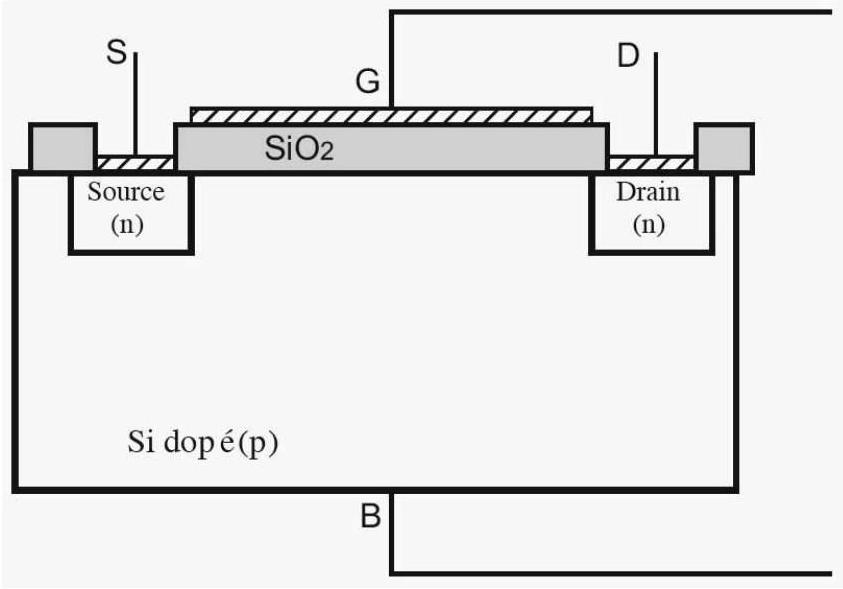

La structure MOS est complétée par deux électrodes semblables implantées sur deux zones dopées où, par construction, les porteurs de charge mobiles sont des électrons. L'une S est appelée « source », l'autre D est appelée « drain ». Elles effectuent le contact électrique avec la couche électronique apparaissant à l'interface lorsque V_(GB) > V_S (figure 3).

Une ddp V_(SD) est appliquée entre ces deux électrodes créant un champ électrique transverse E⃗_(SD) = E_x e⃗_x. On limite l'étude au cas |V_(SD)|≪V_(GB); dans ces conditions le champ régnant dans l'oxyde, en particulier au voisinage de l'interface, demeure sensiblement uniforme et on adoptera les résultats de l'étude précédente.
II.5.1 Soit μ_(mob) la mobilité des électrons de la couche reliant leur vitesse de déplacement au champ, soit v_x = − μ_(mob)E_x avec μ_(mob) > 0. On désigne par W la largeur (en y ) de la couche.

Donner l'expression du courant total I_x circulant entre la source et le drain en fonction de q_s, μ_(mob), W et E_x.
II.5.2 Si L est la distance entre les électrodes, E_x = V_(SD)/L. En utilisant l'expression de q_s établie en 5.1, exprimer la conductance G_c = (I_x)/(V_(DS)). Comment évolue-t-elle en fonction de V_(GB) ?

Quel rôle peut jouer ce composant dans des circuits électroniques?
