DEUXIÈME COMPOSITION DE PHYSIQUE

(Durée : 4 heures)
L'utilisation des calculatrices est autorisée pour cette épreuve.

Commutateur optoélectronique

Dans un circuit intégré électronique l'information est véhiculée par des électrons. Un des buts de l'optoélectronique est de remplacer autant que faire se peut l'électron par le photon. On sera donc amené à acheminer des faisceaux lumineux d'un point d'un circuit où ils auront été mis en forme à un autre point où ils subiront des opérations logiques. Ce transport s'effectue à l'aide de guides optiques. Le but de ce problème est l'étude de quelques propriétés de ces guides. Dans la première partie on s'intéresse au principe de guidage des ondes lumineuses dans le cadre d'un modèle théorique simple. Une situation plus réaliste où le guidage des ondes est plus complexe est étudiée dans la deuxième partie. Dans la troisième partie on introduira un couplage entre deux guides optiques et on utilisera ce couplage dans la quatrième partie pour réaliser un commutateur électro-optique.

Formulaire

Célérité des ondes électromagnétiques dans le vide : c = 3 × 10^8 m s^(− 1)
Équations de Maxwell pour les milieux diélectriques non magnétiques :
divD⃗ = ρ, divB⃗ = 0; rot^(→−)E⃗ = − ∂B⃗/∂t, rot^(→−)B⃗ = μ_0(j⃗ + ∂D⃗/∂t)
Pour tout champ de vecteurs A⃗, on rappelle que :
rot^(→−)rot^(→−)A⃗ = grad(divA⃗) − Δ⃗A⃗

Première partie

Principe du guidage d'une onde lumineuse

On s'intéresse à la propagation d'une onde électromagnétique monochromatique de pulsation ω dans un guide dont le schéma est représenté sur la figure 1. Ce guide est constitué d'une couche
cœur infinie d'arséniure de gallium (GaAs), d'épaisseur d, insérée entre deux plans parfaitement conducteurs, totalement réfléchissants. L'arséniure de gallium est un matériau semi-conducteur que l'on considérera comme un milieu diélectrique linéaire, homogène, isotrope et non magnétique. On le caractérise par son indice de réfraction n(ω). À la pulsation ω de l'onde, on a n(ω) = n = 3, 3.

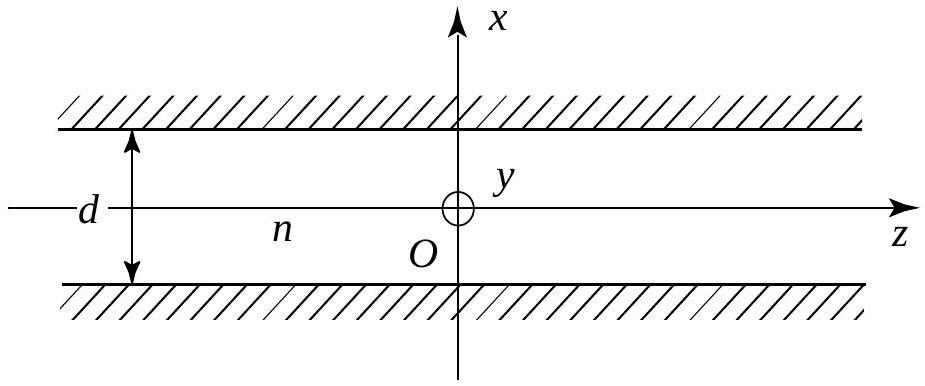

Figure 1
  1. Montrer que le champ électrique de l'onde, exprimé en r⃗ au temps t, obéit à l'équation suivante :
Δ⃗E⃗(r⃗, t) + μ_0 ε_0 ω^2 n^2 E⃗(r⃗, t) = 0→
où μ_0 et ε_0 sont respectivement la perméabilité et la permittivité du vide.
2. Quelles sont les conditions aux limites vérifiées par le champ E⃗(r⃗, t) ?
3. On se limite au cas de la propagation des ondes transverses électriques pour lesquelles le champ E⃗ est orienté selon Oy et on cherche une solution de l'équation (1) sous la forme
E⃗(r⃗, t) = Re{F(x, y)e^(iβz)e^(− iωt)}e⃗_y
où β est une constante positive, Re désignant la partie réelle.
a) Justifier le fait que F(x, y) ne dépend pas de y.
b) Écrire l'équation différentielle et les conditions aux limites vérifiées par F(x). On posera k = ω/c. Montrer que ces conditions ne peuvent être satisfaites que si β < kn (condition de guidage).
c) On pose α^2 = k^2 n^2 − β^2 avec α positif. Montrer alors que les solutions de cette équation n'existent que pour des valeurs discrètes α_p de α que l'on déterminera. A chaque valeur α_p correspond un mode guidé du champ électromagnétique caractérisé par l'amplitude F_p(x).
d) Dans le cas d'une onde de longueur d'onde dans le vide λ = 1, 4μ m, comment doit-on choisir l'épaisseur d de la couche de GaAs pour que le guide n'admette qu'un seul mode?
4. On se place dans les conditions où le guide n'admet qu'un seul mode. Donner l'expression du champ électrique correspondant à ce mode.

Deuxième partie Guide diélectrique

On s'intéresse toujours à la propagation d'une onde électromagnétique monochromatique transverse électrique de pulsation ω mais on envisage dans cette partie une structure plus réaliste représentée sur la figure 2. La couche cœur de GaAs, d'indice de réfraction noté désormais n_C ( n_C = 3, 3 ), est maintenant entourée par deux couches confinantes d'arséniure d'aluminium (AlAs) semi-infinies.

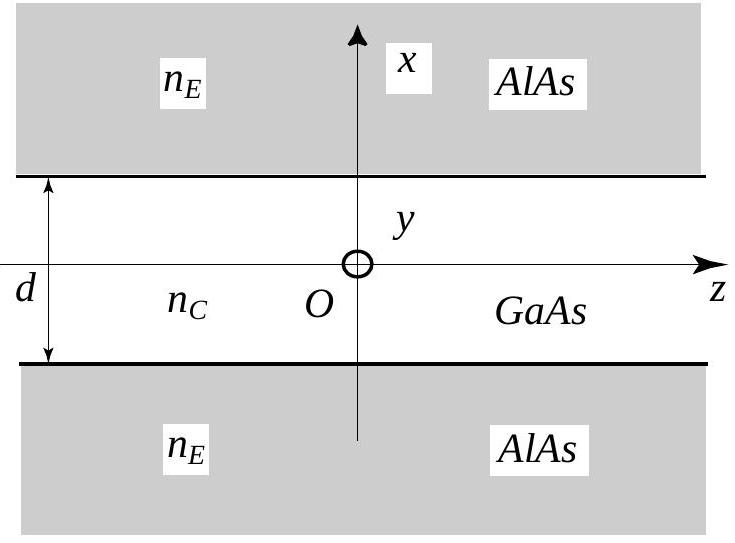

Figure 2
Le matériau semi-conducteur AlAs sera considéré comme un milieu diélectrique linéaire, homogène, isotrope, non magnétique d'indice de réfraction n_E(n_E = 2, 7). Comme dans la première partie on cherche des solutions de l'équation (1) de la forme :
E⃗(r⃗, t) = Re{F(x)e^(iβz)e^(− iωt)}e⃗_y
  1. Ecrire l'équation différentielle à laquelle doit obéir l'amplitude F(x) dans chaque milieu. On introduira les paramètres α et ξ tels que α^2 = k^2 n_C^2 − β^2 et ξ^2 = β^2 − k^2 n_E^2.
    2.a) Quel doit être le sens de variation de l'amplitude F(x) à l'extérieur du cœur pour que la structure se comporte comme un guide. En déduire le signe de ξ^2. Montrer que la condition de guidage de l'onde électromagnétique s'écrit maintenant kn_E < β < kn_C.
    b) En supposant cette condition satisfaite donner les solutions générales de l'équation précédente dans chaque milieu.
  2. Ecrire les relations de continuité entre le GaAs et l'AlAs pour les champs électrique et magnétique de l'onde; en déduire la continuité de E⃗ et (∂E⃗)/(∂x) aux interfaces.
  3. Etant donnée la symétrie du problème, on peut chercher des fonctions F(x) soit paires soit impaires.
    a) Si F(x) est une fonction paire, montrer que les paramètres α et ξ doivent vérifier les relations suivantes :
α^2 + ξ^2 = k^2(n_C^2 − n_E^2) |cosαd/2| = α/(k√(n_C^2 − n_E^2)) avec tg αd/2 > 0
b) Ecrire les relations similaires valables quand F(x) est une fonction impaire.
c) Proposer une résolution graphique permettant de déterminer les modes du guide.
d) Montrer que l'amplitude du mode fondamental (mode correspondant à la valeur la plus petite possible du paramètre α ) est donnée par :
F(x) = Acosαx si |x| < d/2 F(x) = Acos(αd/2)e^(− ξ(|x| − d/2)) si |x| > d/2
où A est une amplitude constante.
Représenter schématiquement la dépendance de F(x) en fonction de x pour le mode fondamental du guide.
e) Pour une longueur d'onde dans le vide λ = 1, 4μ m et un guide d'épaisseur d = 0, 6μ m, on trouve pour le mode fondamental α = 3, 73μ m^(− 1). Calculer les valeurs de λξ, dξ et de la quantité 1/ξ.
Quelle est la signification physique de la quantité 1/ξ ? Dans quel sens varie-t-elle lorsque l'ordre p du mode augmente?
5. On introduit l'angle θ tel que α = kn_C cosθ. Montrer que, dans la couche cœur de GaAs, le champ électrique correspondant au mode fondamental peut être assimilé au champ électrique résultant de la superposition de deux ondes planes. En considérant la condition de propagation dans le guide énoncée dans la question 2.a) de cette deuxième partie, trouver l'inégalité que doit vérifier l'angle θ et en donner une interprétation physique.

Troisième partie Couplage de deux guides

Dans cette partie, nous allons étudier l'effet du couplage entre les ondes lumineuses se propageant, selon leur mode fondamental, dans deux guides identiques, parallèles et proches. Ce couplage est dû à l'extension latérale de leurs champs électriques, le champ du mode fondamental de l'un des guides n'étant pas nul dans la couche cœur de l'autre. Par construction, ce couplage est faible; aussi on supposera que la structure du champ pour le mode fondamental de chaque guide est pour l'essentiel non modifiée; on introduit simplement pour chaque onde une amplitude complexe A_i(z), ( i = 1, 2 ), évoluant lentement dans la direction Oz sur une distance caractéristique grande devant la longueur d'onde. Soit D la distance entre les centres des couches cœur (figure 3). On posera ainsi :
E⃗_1(r⃗, t) = E_1(x, z, t)e⃗_y = Re{A_1(z)F(x)e^(iβz)e^(− iωt)}e⃗_y; E⃗_2(r⃗, t) = E_2(x, z, t)e⃗_y = Re{A_2(z)F(x − D)e^(iβz)e^(− iωt)}e⃗_y
en prenant A = 1 pour F(x) donnée dans la question 4.d) de la deuxième partie.

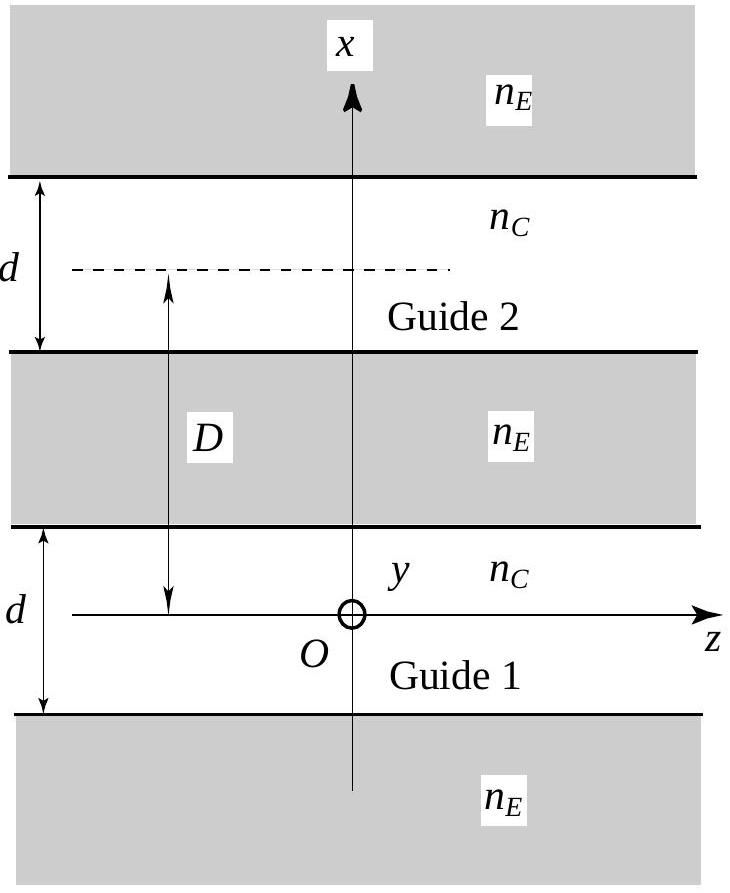

Figure 3
On admettra que, moyennant certaines approximations justifiées, le couplage se traduit par le jeu d'équations :
d/(dz)[A_1(z)] = iγA_2(z) d/(dz)[A_2(z)] = iγA_1(z)
  1. Montrer que la condition |A_1|^2 + |A_2|^2 = constante impose au coefficient γ d'être réel. Donner une interprétation physique de cette condition.
  2. Déterminer l'expression générale de A_1(z) et celle associée de A_2(z).
  3. On suppose qu'à l'entrée la puissance lumineuse est injectée entièrement dans le guide 2. On a alors A_1(0) = 0 et A_2(0) = A_0. Déterminer A_1(z) et A_2(z).
  4. Déterminer L, longueur minimale du double guide nécessaire à la transmission complète vers le guide 1 de la puissance injectée dans le guide 2.
  5. Calculer numériquement L pour deux guides de caractéristiques identiques à celui étudié dans la question 4.e) de la deuxième partie avec un entraxe D = 1, 4μ m, l'expression du coefficient de couplage étant :
γ = 2/β1/(1/(α^2) + 1/(ξ^2))(e^(− ξ(D − d)))/(2 + ξd)

Quatrième partie

Commutateur optique

Le matériau GaAs constituant les couches cœur est un matériau électro-optique, c'est-à-dire que son indice n_C varie en fonction d'un champ électrique externe appliqué E⃗_a = E_a e⃗_y suivant la loi :
Δn_C(E_a) = n_C^3 r_C E_a
où r_C est l'indice électro-optique du GaAs valant 1, 6pm/V.
Afin de réaliser un commutateur, on utilise un système de deux guides optiques, analogue à celui étudié dans la troisième partie, mais on dispose deux électrodes sur le guide 2 uniquement. On admettra que la présence de ces électrodes ne modifie pas la structure du champ électrique dans les guides. En appliquant au guide 2 un champ électrique externe, on modifie très légèrement l'indice de sa couche cœur qui passe de n_C à n_C + δn_C avec δn_C≪1, donnant ainsi au coefficient β du guide 2 une valeur β + δβ légèrement différente de celle β du guide 1 .
Les champs des modes fondamentaux des guides s'expriment alors selon :
E⃗_1(r⃗, t) = E_1(x, z, t)e⃗_y = Re{A_1(z)F(x)e^(iβz)e^(− iωt)}e⃗_y; E⃗_2(r⃗, t) = E_2(x, z, t)e⃗_y = Re{A_2(z)F(x − D)e^(i(β + δβ)z)e^(− iωt)}e⃗_y
Lors de la propagation sur la distance z, E⃗_2 acquiert par rapport à E⃗_1 un déphasage δβz; on admettra que le couplage entre les amplitudes des deux ondes est décrit maintenant par les équations :
d/(dz)[A_1(z)] = iγA_2(z)e^(iδβz) d/(dz)[A_2(z)] = iγA_1(z)e^(− iδβz)
  1. Pourquoi faut-il tenir compte de la variation δβ de β alors que l'on néglige les variations δα de α et δγ de γ qui sont a priori du même ordre de grandeur?
Citer un exemple de situation physique où ce type d'approximation est habituellement effectué.
2. On suppose qu'à l'entrée la puissance lumineuse est injectée entièrement dans le guide 2. On a alors A_1(0) = 0 et A_2(0) = A_0. On pose : Ω = √(γ^2 + ((δβ)/2)^2).
La résolution du système d'équations couplées conduit à :
A_1(z) = iA_0 γ/Ωe^(i(δβz)/2)sinΩz; A_2(z) = A_0 e^(− i(δβz)/2)(cosΩz + i(δβ)/(2Ω)sinΩz)
On appelle Π_0 la puissance optique injectée dans le guide 2 .
a) Etablir les expressions des rapports Π_1(z)/Π_0 et Π_2(z)/Π_0 et dessiner schématiquement leur évolution le long du double guide couplé.
b) Déterminer la proportion maximale de puissance transférable du guide 2 au guide 1 .
3. L'ensemble des deux guides couplés possède la longueur L déterminée dans la question 4. de la troisième partie. Montrer qu'à la sortie du guide 1, Π_1(L)/Π_0 est une fonction du champ E_a donnée par :
(Π_1(L))/(Π_0) = sin^2{π/2√(1 + ((Lδβ(E_a))/π)^2)}}}{{/{1 + ((Lδβ(E_a))/π)^2}
  1. Pour que le double guide couplé joue le rôle d'un commutateur électro-optique, il faut que l'application du champ électrique redonne au guide 2 la totalité de la puissance incidente.
    a) Quelle est la plus petite valeur de δβ(E_a) nécessaire?
    b) Pour les valeurs numériques données, β ≈ 2πn_C/λ. En utilisant cette relation approchée, donner une expression pour le champ électrique E_a nécessaire à la commutation.
    c) Avec les valeurs numériques précédentes, calculer ( enkV/cm ) le champ E_a nécessaire à la commutation et la différence de potentiel V (en volts) à appliquer aux électrodes, leur distance étant de 0, 6μ m.
  2. Les fréquences de commutation autorisées par un tel dispositif sont de l'ordre de 10 GHz , très supérieures à celles des commutateurs électroniques classiques. Ces derniers fonctionnent par transfert de porteurs de charges. Proposez une explication qualitative de cette différence de performance.
