Centrale Physique 1 PC 2000Sujet et rapport du jury

Les trois parties du problème sont largement indépendantes. Les réponses non justifiées aux questions qualitatives ne seront pas prises en compte.

Un microscope optique permet d'observer des globules sanguins, un microscope électronique des défauts d'une structure cristalline, un microscope à sonde locale des atomes. Quels sont les ordres de grandeur des objets observés et du pouvoir de résolution minimal de chacun des microscopes utilisés ?

Un microscope optique porte les indications suivantes. Sur son objectif : x40; sur l'oculaire: x10. La notice constructeur précise : ouverture numérique de l'objectif ω_0 = 0, 65, intervalle optique Δ = 16 cm. La signification de ces indications sera précisée dans la suite. Le microscope sera modélisé par deux lentilles minces convergentes. Il est réglé pour donner une image à l'infini d'un objet réel AB , perpendiculaire à l'axe optique, A étant placé sur l'axe, légèrement en avant du foyer objet de l'objectif. Cette image est observée par un œil emmétrope placé au voisinage du foyer image de l'oculaire. L' œil nu voit nettement des objets situés entre la distance δ = 25 cm et l'infini.
I.B.1) Faire un schéma du dispositif (sans respecter l'échelle) et tracer soigneusement la marche de 2 rayons lumineux issus du point B de l'objet AB , l'un émis parallèlement à l'axe optique, l'autre passant par F_1 foyer objet de la lentille L_1 équivalente à l'objectif de centre optique O_1.
I.B.2)
a) L'indication portée sur l'oculaire (x10) est le grossissement commercial, c'est-à-dire le rapport de l'angle sous lequel on voit l'image à l'infini d'un objet à travers l'oculaire seul et l'angle sous lequel on voit ce même objet à l'œil nu lorsqu'il est situé à la distance minimale de vision distincte. Déterminer f_2^′, distance focale image de l'oculaire.
b) L'intervalle optique correspond à la distance F^(′′)_1 F_2. La valeur absolue du grandissement de l'objet AB par l'objectif est : x 40 . Calculer f_1, distance focale image de la lentille équivalente à l'objectif. Calculer la distance O_1 A permettant de positionner l'objet.

c) Déterminer la latitude de mise au point, c'est-à-dire la variation de la distance O_1 A compatible avec une vision nette de l'image finale par l'observateur, dont l'œil est au foyer image de l'oculaire. Interpréter le résultat obtenu.
d) Calculer dans le cas d'une image finale à l'infini le grossissement commercial du microscope.
I.B.3) L'ouverture numérique du microscope, ω_0, correspond à nsinu, n indice du milieu dans lequel plonge l'objectif, u angle maximum des rayons issus de A arrivant sur l'objectif. Calculer u pour un objectif plongé dans l'air. Le microscope est-il utilisé dans les conditions de Gauss? Quel type d'aberrations doit-on corriger? Quel est l'ordre de grandeur du diamètre de la monture de l'objectif?
I.B.4) Déterminer la position et la taille du cercle oculaire, image de la monture de l'objectif à travers l'oculaire. Quel est l'intérêt de placer l'œil dans le plan du cercle oculaire ? On serait tenté pour augmenter le grossissement du microscope de prendre un oculaire de grossissement élevé ; est-ce judicieux ? Justifier votre réponse.

Pour déterminer le pouvoir séparateur du microscope, on considère que l'objet est un réseau périodique dont la distance entre 2 traits est d, éclairé sous incidence normale par une lumière monochromatique de longueur d'onde λ_0 = 586 nm.
I.C.1) Établir par des considérations simples la relation donnant les directions dans lesquelles la lumière est transmise par le réseau.
I.C.2) Montrer que le premier ordre contient une information sur le pas du réseau utilisé. En déduire une condition sur l'angle maximal du rayon arrivant sur l'objectif pour que cette information soit transmise par le microscope.
I.C.3) En déduire une relation entre le pouvoir séparateur du microscope, c'est-à-dire la plus petite distance d_(min) discernable entre 2 objets, et l'ouverture numérique de l'objectif, pour un objectif plongé dans l'air.
I.C.4) Lorsque le pouvoir séparateur est limité par l'objectif, on utilise le critère de Rayleigh qui indique d_(min) = 0, 61 ⋅ λ_0/ω_0. Justifier la différence avec l'expression obtenue précédemment. Quel serait selon vous un moyen d'améliorer le pouvoir séparateur?
I.C.5) Le microscope utilisé est-il adapté à l'observation des globules sanguins?
I.C.6) Commenter l'affirmation suivante : «Le microscope est vis-à-vis de la fréquence spatiale l'analogue d'un filtre passe-bas utilisé en électronique»; quelle serait la fréquence de coupure?

Pour augmenter le pouvoir séparateur d'un microscope, on peut envisager de remplacer les photons par des électrons et réaliser un microscope électronique. La longueur d'onde associée à un électron de quantité de mouvement p est λ = h/p (relation de de Broglie), avec
constante de Planck : h = 6, 62 ⋅ 10^(− 34) J ⋅ s;
masse de l'électron : m = 9, 1 ⋅ 10^(− 31) kg.
I.D.1) Un électron, supposé initialement au repos, est accéléré sous une différence de potentiel de 10 kV . En supposant que l'on peut effectuer le calcul en mécanique classique, calculer la longueur d'onde associée à l'électron.
I.D.2) Déterminer, à partir de la relation de Rayleigh, le pouvoir séparateur ultime d'un tel microscope d'ouverture numérique 0,4 et le comparer à celui du microscope optique utilisé.
I.D.3) Quelles limites peut-on prévoir à l'utilisation de faisceaux électroniques plus énergétiques?
Les limitations évoquées précédemment ont conduit à l'avènement d'une nouvelle famille de microscopes, d'un principe différent, les microscopes à sonde locale. Les microscopes à sonde locale sont des appareils dont la caractéristique commune est d'explorer une surface par des déplacements nanométriques d'une sonde au contact ou au voisinage de cette surface. L'invention du microscope à effet tunnel en 1984 a valu le prix Nobel à G. Binnig et H. Rohrer dès 1986 ; elle a été rapidement suivie par l'invention du microscope à force atomique. Dans le premier cas, la grandeur mesurée est un courant de l'ordre du picoampère (courant tunnel) circulant entre la sonde et l'échantillon. Dans le second cas, la grandeur mesurée est la force d'interaction entre la sonde et l'échantillon.

Dans un microscope à force atomique, on mesure le déplacement de l'extrémité d'une poutre soumise à une force. L'objet de ce paragraphe est de relier la déformation d'une poutre aux efforts que subit celle-ci. Le référentiel d'étude est supposé galiléen.

On considère une poutre de faible section, de longueur L, de masse linéique uniforme λ, soumise à un champ de pesanteur uniforme g⃗ = − ge_y→, où e_y→ désigne le vecteur unitaire de la verticale ascendante. On admettra que la poutre reste localisée dans un plan vertical (fig. 1 et 3 ).

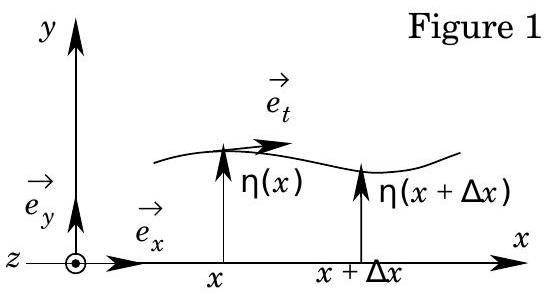

L'équation de la poutre à l'équilibre est y = η(x). La section de la poutre étant faible, un point M de la poutre est repéré par son abscisse curviligne s, celle-ci étant comprise entre 0 et la longueur L de la poutre. Les efforts exercés par le tronçon [ s, L ] sur le tronçon [ 0, s ] sont décrits par une force T⃗(s) appliquée au point M et par un couple Γ⃗(s). On désignera par e_t→ le vecteur unitaire tangent en M à la poutre. La direction de T⃗(s) sera supposée dans le plan ( O, e_x^(→−), e_y→ ), mais pas nécessairement colinéaire à e_t.
II.A.1)
a) Préciser l'expression de la densité linéique de forces f⃗(s) décrivant les efforts de pesanteur, le champ de pesanteur − ge_y→ et la masse linéique λ étant uniformes.
b) On prend pour système mécanique le tronçon MM^′ compris entre les abscisses s et s + Δs; on appelle G le centre d'inertie de ce tronçon. Représenter sur un schéma les forces s'exerçant sur le système en M, M^′ et G; en déduire la résultante des efforts subis par le système.
c) Donner les contributions au moment en G respectivement de T⃗(s + Δs), Γ⃗(s + Δs) exercés en M^′(s + Δs) et du poids du système. Donner de même les contributions au moment en G des efforts exercés par le tronçon [0, s] sur le système en M(s). En déduire le moment résultant en G.
d) Écrire les deux équations vectorielles traduisant l'équilibre du tronçon [s, s + Δs].
II.A.2)
a) Montrer que T_x(s) = T(s)^(→−) ⋅ e_x^(→−) est une constante ; on notera T_0 cette constante.
b) Donner l'équation différentielle reliant T_y(s) = T(s)^(→−) ⋅ e_y→ à λ et g (équation : (1))
c) Montrer que Γ⃗ et T⃗ sont liés par

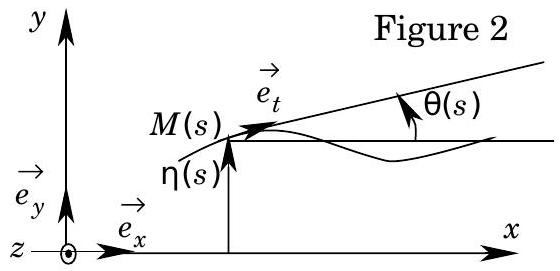

On utilise le modèle précédent pour décrire une poutre élastique; on introduit pour cela l'angle θ = (e_x^(→−), e_t→) où le vecteur e⃗_t est toujours le vecteur tangent à la poutre au point courant. La déformation du tronçon [ s, s + Δs [ est mesurée parΔθ = θ(s + Δs) − θ(s). Dans le domaine
d'élasticité, le moment des efforts est proportionnel à la déformation. D'autre part, un même moment produit une déformation d'autant plus grande que le tronçon est plus long; la constante de proportionnalité est ainsi elle-même inversement proportionnelle à Δs. On peut donc poser :

où le vecteur e_z→ est le vecteur unitaire normal au plan ( O, e_x^(→−), e_y→ ) dans lequel on suppose localisé le système.
Dans l'approximation des petites déformations, θ reste faible. Cette approximation sera utilisée dans toute la suite.
II.B.1)
a) Quelles sont alors les relations entre dx et ds, puis entre θ et η^′(x) ?
b) Donner l'expression approchée de Γ⃗ à partir de l'équation (3) en fonction de η^(′′)(x).
c) Montrer que l'équation (2) permet d'exprimer T_y en fonction de C, T_0 et de dérivées de η(x).
II.B.2) Fléchissement d'une poutre pesante encastrée à une extrémité.
On choisit l'origine des ordonnées de telle sorte que η(0) = 0. L'encastrement est tel que la tangente à la poutre en x = 0 est horizontale.
a) Compte tenu des conditions aux limites en
x = L, donner les valeurs de T_0, T_y(x = L), Γ(x = L).
b) Établir, à partir de l'équation différentielle (l) et des résultats précédents, l'expression de T_y(x).
c) Déterminer η^′(0), η^(′′)(L) et η^(′′′)(L).
d) Déterminer la loi d'élongation η(x) donnant la forme de la poutre à l'équilibre.
e) Préciser le déplacement η(L) de l'extrémité libre.
f) Application numérique : Calculer numériquement le déplacement de l'extrémité libre pour L = 100μ m, g = 9, 81 m ⋅ s^(− 2), C = 2, 12 ⋅ 10^(− 12) N ⋅ m^2, λ = 2, 93 ⋅ 10^(− 8) kg ⋅ m^(− 1).
II.B.3) La poutre étant toujours soumise aux efforts de pesanteur envisagés précédemment, elle est en outre soumise à une force F⃗ = Fe_y^(→−) appliquée ponctuellement à son extrémité x = L.
a) Montrer que

b) À partir de quelle valeur de F les effets de pesanteur peuvent-ils être négligés?
c) Application numérique : Calculer numériquement le déplacement de l'extrémité libre pour L = 100μ m, g = 9, 81 m ⋅ s^(− 2), C = 2, 12 ⋅ 10^(− 12) N ⋅ m^2, λ = 2, 93 ⋅ 10^(− 8) kg ⋅ m^(− 1), lorsqu'on applique une force F = − 10^(− 8) N à l'extrémité de la poutre.

Il est bien sûr essentiel, pour reconstituer des détails fins de la surface, de contrôler de façon extrêmement fine la position de la sonde d'exploration. Ce contrôle peut être réalisé au moyen de cales piézo-électriques, dont le principe sera étudié dans le troisième paragraphe.

III.A.1) Interaction entre deux atomes.

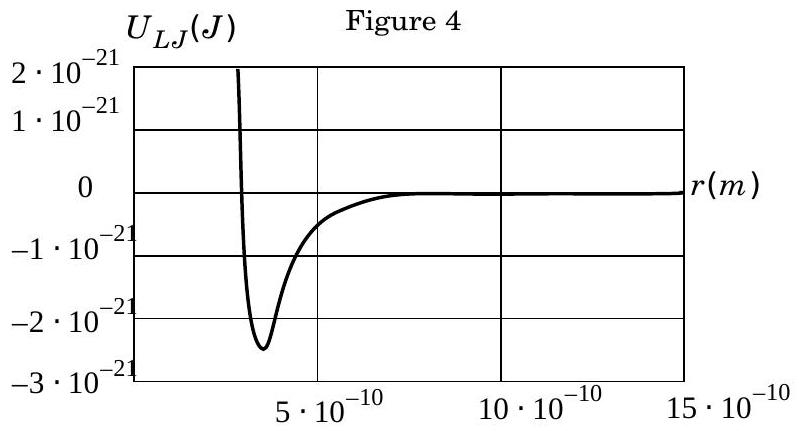

Linteraction entre deux atomes distants de r peut être décrite par une énergie potentielle de LennardJones (figure 4).
U_(LJ)(r) = B/(r^(12)) − A/(r^6) avec

a) Représenter l'allure de la courbe représentative de la force d'interaction F(r) en fonction de la distance r. Préciser si cette force est attractive ou répulsive.
b) Déterminer numériquement la distance inter atomique r_e à l'équilibre.
c) Calculer numériquement F(0, 9 ⋅ r_e) et F(1, 1 ⋅ r_e). Commenter.

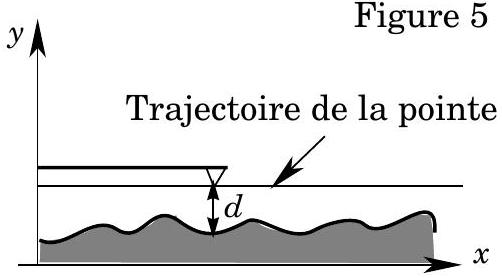

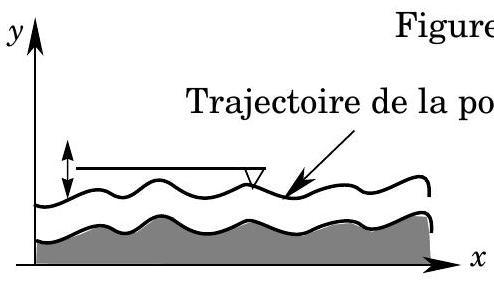

Le mode de fonctionnement le plus direct, dit mode à hauteur constante, consiste à déplacer la sonde dans un plan au-dessus de l'échantillon (figure 5). On enregistre alors la valeur de la force d'interaction entre l'échantillon et la pointe en fonction des coordonnées x, z dans ce plan. On utilise également un autre mode de fonctionnement, dit mode asservi, dans lequel la force mesurée est maintenue constante au cours du balayage, en ajustant, en chaque point x, z de mesure, la position en y de la sonde. La cale piézo-électrique en y est contrôlée par une boucle d'asservissement qui impose un balayage à force constante de l'échantillon.

III.B.1) Justifier la représentation dans la figure 6 d'une trajectoire de la pointe parallèle à la surface de l'échantillon.
III.B.2) Ces deux modes de fonctionnement permettent-ils de déterminer la forme de la surface de l'échantillon si l'on ignore la loi d'interaction entre la pointe et l'échantillon?
III.B.3) Quels sont, selon vous, les avantages respectifs de ces deux modes ?
III.B.4) Comment peut-on procéder pour accéder à la loi d'interaction?

Dans la partie III.D, on envisagera un troisième mode de fonctionnement du microscope : le mode vibrant.

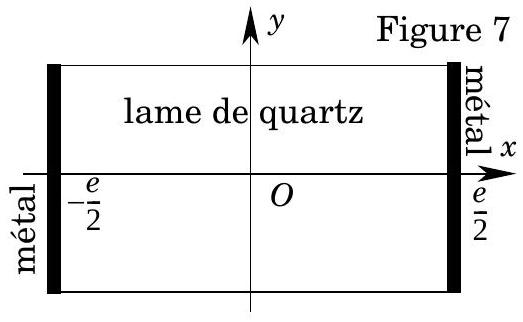

On considère une lame de quartz cylindrique d'axe Ox et de section S constante; sur les faces extrêmes d'abscisses au repos x = − e/2 et x = + e/2 sont collées deux électrodes métalliques entre lesquelles on établit la différence de potentiel

Le cristal est légèrement déformable et on note ξ(x, t) l'élongation de la section d'abscisse x au repos. Soit F⃗(x, t) la force exercée par la fraction de lame située au repos dans l'intervalle d'abscisses ] x, e/2 ] sur la fraction située au repos dans l'intervalle d'abscisses [ − e/2, x [ .
En négligeant les effets de bord, on peut considérer que le champ électrique E⃗ et le déplacement électrique D⃗ = ε_0 E⃗ + P⃗, où P⃗ est le vecteur polarisation, sont de la forme :

Au voisinage d'un état d'équilibre, on admet les relations phénoménologiques :

où E est le module d 'Young du quartz et ε sa permittivité diélectrique absolue ; ces deux coefficients, ainsi que les coefficients piézo-électriques h et h^′ sont des constantes.
III.C.1) Examiner les cas particuliers D = 0, ξ quelconque, puis ξ = 0, D quelconque. Commenter.
III.C.2) Comparer les dimensions physiques des coefficients h et h^′. Proposer des unités pertinentes pour ces coefficients.
III.C.3)
a) Dans le cadre de l'approximation des régimes quasi-permanents, écrire les équations de Maxwell relatives à divD⃗ et rot^(→−)E⃗; simplifier ces équations dans le cas où le champ magnétique, ainsi que la densité volumique de charges libres sont nuls: B⃗ = 0→ et ρ_(libre) = 0.
b) Montrer que le vecteur D⃗ est uniforme dans le quartz.
c) À la séparation de deux milieux 1 et 2 , on rappelle que la discontinuité de la composante normale du déplacement électrique est liée à la densité surfacique
de charges libres à l'interface par n⃗_(12) ⋅ (D⃗_2 − D⃗_1) = σ_(libre), ou n⃗_(12) est le vecteur unitaire normal à la surface de séparation orienté du milieu 1 vers le milieu 2 . Sachant que D⃗ est nul dans les électrodes métalliques, exprimer D⃗ dans le quartz en fonction de la charge q(t) de l'électrode située en x = − e/2 et de l'aire S des électrodes.
III.C.4)
a) μ désignant la masse volumique du cristal, établir l'équation différentielle du mouvement d'une tranche de cristal comprise au repos entre les sections x et x + Δx.
b) Montrer que ξ(x, t) est solution d'une équation de d'Alembert et préciser l'expression de la célérité de propagation c en fonction du module d'Young E et de la masse volumique μ. Vérifier l'homogénéité dimensionnelle du résultat.
c) Application numérique: Pour le quartz, on a E = 8, 6 ⋅ 10^(10) Pa et μ = 2, 7 ⋅ 10^3 kg ⋅ m^(− 3). Calculer numériquement c et commenter.
III.C.5) On applique maintenant une force F⃗ constante sur la section d'abscisse initiale x = e/2, la section d'abscisse x = − e/2 étant maintenue immobile. Cette opération est réalisée de façon quasi-statique, tandis qu'un générateur maintient une différence de potentiel continue u entre les deux électrodes.
a) Déterminer l'expression de l'élongation locale ξ(x) à l'équilibre en fonction de e, x et de l'allongement total X = ξ(e/2).
b) Exprimer le champ électrique en fonction de u et de e.
c) Établir l'identité thermodynamique dU = Td S + FdX + eSEdD où U désigne l'énergie interne, T la température thermodynamique et S l'entropie du quartz.
d) Montrer que les coefficients piézo-électriques h et h^′ s'expriment simplement en fonction de S et de dérivées secondes de U. En déduire une relation entre h et h '.
e) Application numérique: On donne e = 1 mm, h = 4, 3 ⋅ 10^9 S.I. ,et ε = 4, 5 ⋅ ε_0 = 4 ⋅ 10^(− 11) F ⋅ m^(− 1). Calculer l'allongement X du cristal soumis à une force F nulle et à une tension continue u = 100 V; commenter.

Une alternative aux modes statiques décrits précédemment est une étude du comportement de la poutre en régime d'oscillations forcées.
III.D.1) Pour simplifier l'étude du mouvement de la pointe liée à la poutre, on considérera que ce mouvement est identique à celui d'un système masse-ressort, l'élongation de la masse correspondant au déplacement transversal de l'extrémité de la poutre.
a) Soit un ressort de raideur k, à l'extrémité inférieure duquel on accroche une masse m. On désigne par η l'écart par rapport à la position d'équilibre. Établir l'équation différentielle en η si l'extrémité supérieure est fixe et les frottements négligeables.
b) On impose à l'extrémité supérieure un mouvement oscillant de loi horaire β(t) = β_0 sinωt. Déterminer l'amplitude H des oscillations de la masse m et la pulsation ω_0 pour laquelle cette amplitude présente une singularité.
c) Expérimentalement, on trouve H = 100 S pour ω = ω_0. Montrer que ce résultat est compatible avec un frottement proportionnel à la vitesse de la masse m et préciser la valeur du facteur de qualité Q de l'oscillateur.
d) Outre la force de frottement précédente et la force de rappel élastique, la masse m est soumise à une force F(η) dépendant de la position de cette masse. La position d'équilibre du système est alors η_0. On effectue un développement limité à l'ordre 1 de F au voisinage de η_0; montrer que l'on obtient alors un oscillateur amorti de pulsation ω^∗ = √(k∗/m), où k∗ est une raideur effective s'exprimant en fonction de la raideur k du ressort et d'une dérivée de F.
III.D.2)
a) On applique le modèle dynamique précédent au microscope à force atomique. En utilisant l'équation (4), déterminer la valeur du coefficient de raideur k en fonction de C et L.
b) Estimer l'ordre de grandeur de la masse oscillante m et en déduire celui de la pulsation propre d'un microscope utilisant la poutre étudiée dans la seconde partie.
c) Justifier pourquoi on dit qu'en mode vibrant, le microscope à force atomique est sensible aux gradients de force ?
d) Un déplacement du pic de résonance vers les basses fréquences indique-t-il une force attractive ou répulsive?
III.D.3) Les valeurs des déplacements mesurés avec les cales piézo-électriques nécessitent d'analyser l'influence de l'agitation thermique sur les oscillations erratiques de l'extrémité de la poutre. En considérant que l'oscillateur a un seul degré de liberté, un théorème de Mécanique Statistique, le théorème d'équipartition de l'énergie, indique que l'énergie cinétique moyenne et l'énergie potentielle moyenne valent chacune (1/2)k_B T, où k_B = 1, 38 ⋅ 10^(− 23) J ⋅ K^(− 1). Déterminer l'écart quadratique moyen de la position de la masse par rapport à sa position d'équilibre dû à l'agitation thermique. Faire l'application numérique pour la température ambiante. Y a-t-il lieu de refroidir le système expérimental ?
